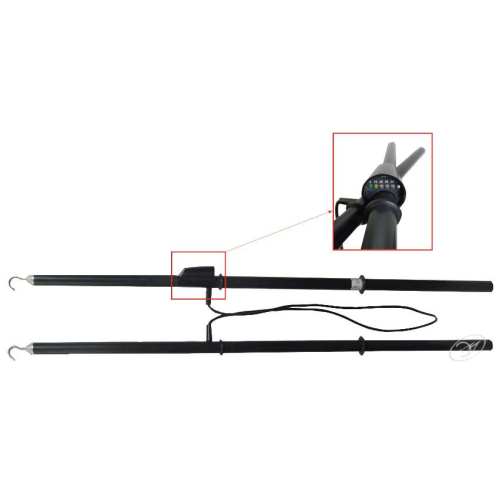

УПП-10 – устройство поиска повреждения кабеля
Назначение устройства УПП10
Устройство поиска повреждений типа УПП-10Н предназначено для применения в воздушных и кабельных электрических сетях 6, 10 кВ оперативно-выездным бригадам (ОВБ) для ускорения выявления аварийных линий или их участков при наличии коротких замыканий (КЗ) “на землю”.
Устройство позволяет исключить пробные включения на возможное короткое замыкание, опасное для оборудования и персонала, особенно в сетях с большими токами коротких замыканий.
Дополнительно устройство может использоваться при фазировки сети 6-10 кВ и при проверке исправности высоковольтных предохранителей.
Условия эксплуатации устройства:
- температуре окружающего воздуха от -45°С до +40°С,
- относительная влажность воздуха не выше 80% (при температуре +25°С).
Технические характеристики устройства УПП-10
|
Общие данные |
|
|
Рабочее напряжение |
6 и 10 кВ |
|
Диапазон сигнализации величина тока |
0-35 мА |
|
Погрешность индикации |
не более ±10% |
|
Время измерения |
не более 10°С |
|
Длина общая |
1360 мм |
|
Длина рабочих частей |
не более 600 мм |
|
Длина изолирующих частей |
370 мм |
|
Длина рукояток |
не менее 370 мм |
|
Длина соединительного провода |
1500 мм |
|
Диаметр штанг |
32 мм |
|
Масса |
не более 1,7 кг |
|
Габаритные размеры в упаковке |
1360x130x130 мм |
Комплектация устройства УПП-10
- Устройство УПП-10;
- Руководство по эксплуатации.
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Документы, файлы, паспорт, инструкция УПП-10Н
Устройство поиска повреждений типа УПП-10Н предназначено для применения в воздушных и кабельных электрических сетях 6, 10 кВ оперативно-выездным бригадам (ОВБ) для ускорения выявления аварийных линий или их участков при наличии коротких замыканий (КЗ) “на землю”.
Устройство УПП-10Н позволяет исключить пробные включения на возможное короткое замыкание, опасное для оборудования и персонала, особенно в сетях с большими токами коротких замыканий.
Дополнительно устройство УПП-10Н может использоваться при фазировки сети 6-10 кВ и при проверке исправности высоковольтных предохранителей.
Условия эксплуатации устройства:
- температуре окружающего воздуха от -45°С до +40°С
- относительная влажность воздуха не выше 98% (при температуре +25°С).
- Главная
- Каталог
- Указатели, индикаторы и сигнализаторы напряжения
- Указатели напряжения (ВЫСОКОВОЛЬТНЫЕ)
- Указатель напряжения УПП-10Н
Артикул:
SGN107
Устройство поиска повреждений типа УПП-10Н предназначено для применения в воздушных и кабельных электрических сетях 6, 10 кВ оперативно-выездным бригадам (ОВБ) для ускорения выявления аварийных линий или их участков при наличии коротких замыканий (КЗ) “на землю
Доставка:
до ТК бесплатно
Самовывоз:
до 18:00
- Описание товара
- Сертификат
- Комментарии
Общее описание
Устройство поиска повреждений типа УПП-10Н предназначено для применения в воздушных и кабельных электрических сетях 6, 10 кВ оперативно-выездным бригадам (ОВБ) для ускорения выявления аварийных линий или их участков при наличии коротких замыканий (КЗ) “на землю”.
Устройтво позволяет исключить пробные включения на возможное короткое замыкание, опасное для оборудования и персонала, особенно в сетях с большими токами коротких замыканий.
Дополнительно устройство может использоваться при фазировке сети 6-10 кВ и при проверке исправности высоковольтных предохранителей.
Характеристики
| Рабочее напряжение | 6-10 кВ |
| Длина соединительного провода, не менее | 1,5 м |
| Опция | Фазировка сети |
| Источник питания | 1 |
| Габаритные размеры в упаковке | 1360x130x130 мм |
| Погодные условия эксплуатации | -45 +40 С° |
| Вес | 1,700 кг |
Сертификат
К этому товару пока нет комментариев.
Ваш комментарий будет первым!
Ваш комментарий
Все поля обязательны для заполнения.
Похожие товары
Недавно просмотренные товары
Интересуют оптовые закупки?
Просто опишите, что Вам нужно, и мы вышлем Вам коммерческое предложение!
Описание:
Устройство поиска повреждений типа УПП-10Н предназначено для
применения в воздушных и кабельных электрических сетях 6, 10 кВ
оперативно-выездным бригадам (ОВБ) для ускорения выявления аварийных
линий или их участков при наличии коротких замыканий (КЗ) “на землю”.
Устройство позволяет исключить пробные включения на возможное короткое замыкание,
опасное для оборудования и персонала, особенно в сетях с большими токами коротких замыканий.
Дополнительно устройство может использоваться при фазировки сети 6-10 кВ
и при проверке исправности высоковольтных предохранителей.
Условия эксплуатации устройства: -температуре окружающего воздуха от -45°С до +40°С.
Относительная влажность воздуха не выше 98% (при температуре +25°С).
Рабочее напряжение, кВ 6 — 10
Диапазон сигнализации величина тока, мА 0- 35
Погрешность индикации, не более ± 10%
Время измерения, С, не более 10
Комплект поставки
|
1. |
Устройство поиска УПП-10Н |
1шт. |
|
2. |
Паспорт и инструкция по эксплуатации |
1экз. |
|
3. |
Чехол |
1шт. |
Погодные условия эксплуатации
Предназначен для поиска повреждений в воздушных и кабельных электрических сетях 6, 10 кВ
Номинальное рабочее напряжение, кВ
Величина рабочего тока, мА, не более
Длина соединительного провода, не менее
Длина изолирующей части,не менее
Длина изделия в собранном виде,не менее
Устройство поиска повреждений УПП-10Н предназначено для применения в воздушных и кабельных электрических сетях 6, 10 кВ оперативно-выездным бригадам (ОВБ) для ускорения выявления аварийных линий или их участков при наличии коротких замыканий (КЗ) «на землю». Устройство позволяет исключить пробные включения на возможное короткое замыкание, опасное для оборудования и персонала, особенно в сетях с большими токами коротких замыканий.
Дополнительно устройство может использоваться при фазировки сети 6-10 кВ и при проверке исправности высоковольтных предохранителей.
Условия эксплуатации устройства:
- температуре окружающего воздуха от -45°С до +40°С.
- относительная влажность воздуха не выше 98% (при температуре +25°С).
Технические характеристики:
- Рабочее напряжение, кВ 6 — 10
- Диапазон сигнализации величина тока, мА 0- 35
- Погрешность индикации, не более ± 10%
- Время измерения, С, не более 10
- Длина общая, мм 900
- в том числе рабочих частей, мм, не более 430
- изолирующих частей, мм 320
- рукояток, мм, не менее 140
- соединительного провода, 1500
- Диаметр штанг, мм 32
- Габаритные размеры в упаковке, мм 1360 x 130 x 130
- Масса, кг, не более 1,3
Производитель
Энергозащита ООО, Армения, г. Ереван
Вес
1 штука весит 1,3 килограмма.
Тип товара
Устройство поиска повреждений
Номинальное напряжение, кВ
6-10
Страна производства
АРМЕНИЯ
Организация импортер
ООО «Летра», Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
Назначение устройства УПП-10Н:
Устройство поиска повреждений типа УПП-10Н предназначено для применения в воздушных и кабельных электрических сетях 6, 10 кВ оперативно-выездным бригадам (ОВБ) для ускорения выявления аварийных линий или их участков при наличии коротких замыканий (КЗ) “на землю”.
Устройство УПП-10Н позволяет исключить пробные включения на возможное короткое замыкание, опасное для оборудования и персонала, особенно в сетях с большими токами коротких замыканий.
Дополнительно устройство УПП-10Н может использоваться при фазировки сети 6-10 кВ и при проверке исправности высоковольтных предохранителей.
Условия эксплуатации устройства:
- температуре окружающего воздуха от -45°С до +40°С
- относительная влажность воздуха не выше 98% (при температуре +25°С).
Технические характеристики устройства УПП-10Н:
| Параметр | Значения |
| Рабочее напряжение, кВ | 6-10 |
| Диапазон сигнализации величина тока, мА | 0-35 |
| Погрешность индикации, не более | ± 10% |
| Время измерения, c, не более | 10 |
| Длина общая, мм | 900 |
| в том числе | |
| — рабочих частей, мм, не более | 430 |
| — изолирующих частей, мм, не менее | 320 |
| — рукояток, мм, не менее | 140 |
| — соединительного провода, мм | 1500 |
| Диаметр штанг, мм | 32 |
| Габаритные размеры в упаковке, мм | 1360x130x130 |
| Масса, кг, не более | 1,3 |
