Указатель напряжения универсальный низковольтный УНН-КОМБИ

Указатель напряжения двухполюсный универсальный УНН «Комби» со звуковой и световой индикацией предназначен для контроля напряжения в цепях постоянного тока до 500 В и переменного тока частотой 50 Гц до 380 В при работе в электроустановках.

УНН «Комби» может быть использован в качестве однополюсного для определения фазных проводов.

Указатель напряжения универсальный УНН «Комби» позволяет проводить следующие операции:

определение фазного и нулевого проводов;
оценку уровня переменного напряжения (12, 220, 380 В);
определение наличия и полярности постоянного напряжения;
проверку целостности («прозвонку») электрической цепи,
проверку диодов.

Порядок применения УНН «Комби» смотрите в Руководстве по эксплуатации (РЭ).

Особенности применения

УНН «Комби» не имеет переключателей режимов работы, оснащён устройством самоконтроля работоспособности. При отсутствии элемента питания УНН «Комби» сохраняет функции проверки наличия напряжения, определения рода тока, нахождения фазного провода.
Наличие и уровень напряжения или его отсутствие с помощью УНН «Комби» определяется по свечению индикаторов уровня напряжения «~12 В», «~220 В», «~380 В» и звуковой сигнализации. При отсутствии напряжения ни один из индикаторов уровня не горит.
Индикаторы, обозначенные знаками «+» и «-«, позволяют определить род тока и полярность постоянного напряжения. Одновременное свечение обоих индикаторов указывает на наличие переменного напряжения.
При использовании указателя УНН «Комби» в качестве однополюсного для определения фазных и нулевого проводов в цепи переменного тока, контактный наконечник указателя должен касаться контролируемого провода, а палец руки оператора следует расположить на металлическом контакте, находящемся на боковой поверхности корпуса указателя.
При «прозвонке» электрической цепи в случае наличия гальванической связи (целостности) срабатывают световой и звуковой индикаторы.
При работе с указателем необходимо руководствоваться настоящим РЭ и документом «Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним».

Технические характеристики

Напряжение индикации не более, В	12
при определении фазного провода, не более, В	90
Питание указателя, один элемент R6-UM-3 AA, В	1,5
Масса указателя не более, кг	0,2
Длина соединительного провода, не менее, м	1
Индикация режимов работы	световая, звуковая
Температурный диапазон, °С	0 … +40
Срок службы, год, не менее	6

Источник

Главная страница
>
Продукция
>
Электрозащитные средства
>
Указатели напряжения
>
Указатели низкого напряжения (индикаторы)
>

УНН Комби

УНН Комби

УНН Комби Указатель напряжения двухполюсный универсальный

Указатель напряжения двухполюсный универсальный УНН Комби со звуковой и световой индикацией предназначен для контроля напряжения в цепях постоянного тока до 500 В и переменного тока частотой 50 Гц до 380 В при работе в электроустановках.

УНН Комби может быть использован в качестве однополюсного для определения фазных проводов.

Указатель напряжения универсальный УНН Комби позволяет проводить следующие операции:

— определение фазного и нулевого проводов;

— оценку уровня переменного напряжения (12, 220, 380 В);

— определение наличия и полярности постоянного напряжения;

— проверку целостности («прозвонку») электрической цепи,

— проверку диодов.

Порядок применения УНН Комби смотрите в Руководстве по эксплуатации (РЭ).

Особенности применения указателя напряжения УНН Комби

— УНН Комби не имеет переключателей режимов работы, оснащён устройством самоконтроля работоспособности. При отсутствии элемента питания УНН Комби сохраняет функции проверки наличия напряжения, определения рода тока, нахождения фазного провода.

— Наличие и уровень напряжения или его отсутствие с помощью УНН «Комби» определяется по свечению индикаторов уровня напряжения «~12 В», «~220 В», «~380 В» и звуковой сигнализации. При отсутствии напряжения ни один из индикаторов уровня не горит.

— Индикаторы, обозначенные знаками «+» и «-«, позволяют определить род тока и полярность постоянного напряжения. Одновременное свечение обоих индикаторов указывает на наличие переменного напряжения.

— При использовании указателя УНН «Комби» в качестве однополюсного для определения фазных и нулевого проводов в цепи переменного тока, контактный наконечник указателя должен касаться контролируемого провода, а палец руки оператора следует расположить на металлическом контакте, находящемся на боковой поверхности корпуса указателя.

— При «прозвонке» электрической цепи в случае наличия гальванической связи (целостности) срабатывают световой и звуковой индикаторы.

— При работе с указателем необходимо руководствоваться настоящим РЭ и документом «Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним».

Характеристики указателя напряжения УНН Комби:

Напряжение индикации не более, В	12
при определении фазного провода, не более, В	90
Питание указателя, один элемент R6-UM-3 AA, В	1,5
Масса указателя не более, кг	0,2
Длина соединительного провода, не менее, м	1,0
Индикация режимов работы	световая, звуковая
Температурный диапазон, °С	0 … +40
Срок службы, год, не менее	6

Источник

УНН Комби – универсальный указатель напряжения

Назначение указателя УНН Комби

УНН Комби со звуковой и световой индикацией используется для контроля напряжения в цепях постоянного тока до 500 В и переменного тока частотой 50 Гц до 380 В при работе в электроустановках. УНН-Комби может быть использован в качестве однополюсного для определения фазных проводов в сетях 380/220 В и 220/127 В, а также для проверки целостности электрической цепи, определения рода тока и полярности постоянного напряжения.

Указатель напряжения универсальный УНН- Комби позволяет осуществлять следующие операции:

определение фазного и нулевого проводов;
оценку уровня переменного напряжения (12, 220, 380 В);
определение наличия и полярности постоянного напряжения;
проверку целостности (“прозвонку”) электрической цепи, проверку диодов.

УНН Комби не имеет переключателей режимов работы, оснащён устройством самоконтроля работоспособности. При отсутствии элемента питания УНН Комби сохраняет функции проверки наличия напряжения, определения рода тока, нахождения фазного провода.

Наличие и уровень напряжения или его отсутствие с помощью УНН-Комби определяется по свечению индикаторов уровня напряжения “~12 В”, “~220 В”, “~380 В” и звуковой сигнализации. При отсутствии напряжения ни один из индикаторов уровня не горит.

Индикаторы, обозначенные знаками “+” и “–“, позволяют определить род тока и полярность постоянного напряжения.

Одновременное свечение обоих индикаторов указывает на наличие переменного напряжения.

При использовании указателя УНН Комби в качестве однополюсного для определения фазных и нулевого проводов в цепи переменного тока, контактный наконечник указателя должен касаться контролируемого провода. Свечение соответствующих индикаторов и звуковая сигнализация указывают на наличие потенциала более чем на 90 В отличающегося от потенциала “земли”.

При “прозвонке” электрической цепи в случае наличия гальванической связи (целостности) срабатывают световой и звуковой индикаторы.

Технические характеристики указателя УНН Комби

Общие данные
Напряжение индикации	Не более 12 В
При определении фазного провода	Не более 90 В
Питание указателя	один элемент R6-UM-3 AA 1,5 В
Масса	Не более 0,2 кг
Длина соединительного провода,	Не более 1,0 м
Индикация режимов работы	световая, звуковая
Температурный диапазон	0 … +40°С

Комплектация указателя УНН Комби

Указатель УНН Комби;
Руководство по эксплуатауции.

Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.

Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.

Документы, файлы, паспорт, инструкция УНН Комби

Руководство по эксплуатации к УНН Комби

Источник

Главная
Каталог
Указатели, индикаторы и сигнализаторы напряжения
Указатели напряжения (НИЗКОВОЛЬТНЫЕ)

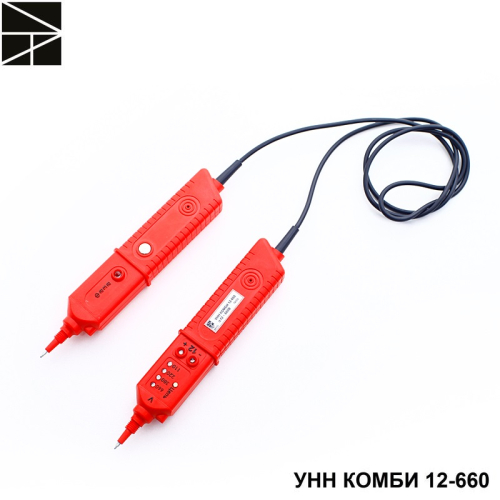

Указатель напряжения УНН КОМБИ 12-660

Артикул:
ET-UNN139

Доставка:
до ТК бесплатно

Самовывоз:
до 18:00

Описание товара
Сертификат
Комментарии

Общее описание

Указатель напряжения УНН КОМБИ 12-660 предназначен для контроля наличия напряжения в электроустановках переменного тока частотой 50Гц и постоянного тока напряжением 12-660В. Указатель обеспечивает ступенчатую импульсную светозвуковую индикацию напряжения постоянного и переменного тока 12,110,220,380,660В, позволяет определить полярность постоянного и фазу переменного напряжений, целостность электрических цепей с внешним сопротивлением от 0 до 100 кОм ( светозвуковая прозвонка).

Определение целостности цепи осуществляется от энергии накопительного конденсатора. Зарядка конденсатора осуществляется от сети постоянного или переменного тока напряжением 220-380В в течение 1 минуты. Одной зарядки достаточно для работы в течение всего рабочего дня.

Характеристики

Рабочее напряжение	12-660 В
Порог индикации	12 В
Испытательное напряжение	2,0 кВ
Максимальный ток, не более	10 мА
Погодные условия эксплуатации	-45 +40 С°
Время непрерывной работы от одной зарядки при нулевом сопротивлении измеряемой цепи, не менее	7 мин
Длина соединительного провода, не менее	1,1 м
Виды индикации	свето-звуковая
Диапазон «прозвонки» цепи	0-100 кОм
Вес	0,100 кг
Габаритные размеры корпуса	175х30х25 мм
Габаритные размеры в упаковке	230х80х35 мм
