Электронная техника торговой марки TeXet на российском рынке известна с 2004 года. Первой продукцией компании были мобильные, проводные и радиотелефоны. Через пять лет после создания фирма наладила выпуск планшетов, комплексов спутниковой навигации, других высокотехнологичных устройств, включая GPS-навигаторы.

Содержание

О производителе
Видеорегистраторы TeXet
GPS-навигаторы TeXet
TN-515DVR
TN-505
TN-610 Voice HD
TN-700
TN-770
TN-744
Как обновить прошивку
Отзывы пользователей
Где можно приобрести

О производителе

Владеет брендом ЗАО «Алкотел», выпускающее свыше 10 наименований продукции, часть которой занимает лидирующие места в соответствующем рыночном сегменте. Неизменное требование для техники – соблюдение процесса сборки с постоянным контролем качества всех этапов.

Специалисты отслеживают все обращения в сервисные мастерские, чтобы анализировать недочеты, принимать меры к их устранению. Дополнительная популярность марки обеспечивается за счет развития сети собственных торговых точек и сотрудничества с партнерскими крупными корпорациями.

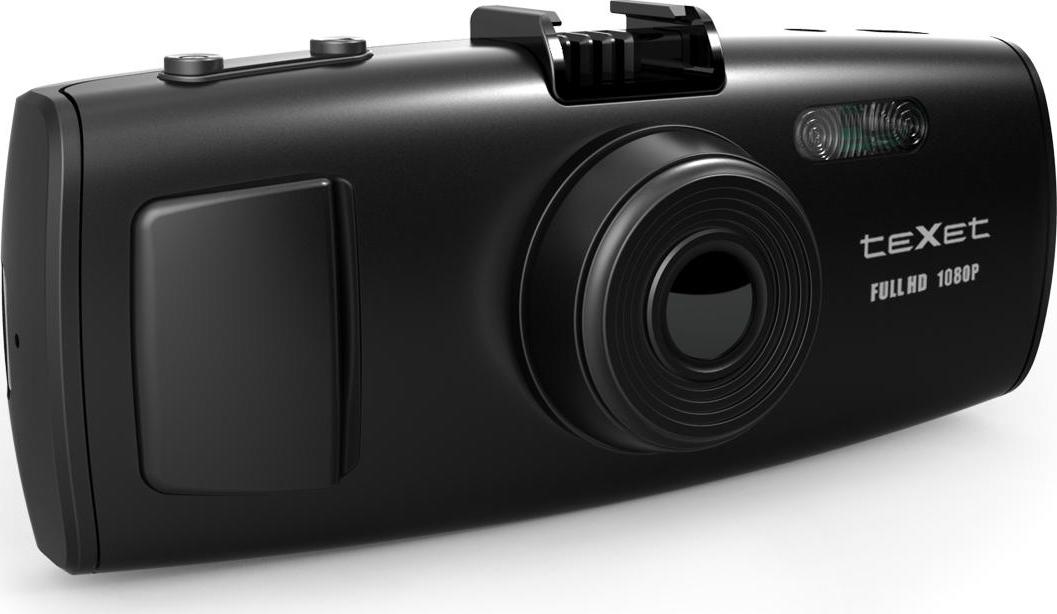

Видеорегистратор teXet DVR-2GP

Видеорегистраторы TeXet

Среди автомобильных регистраторов рассматриваемого бренда можно отметить несколько модификаций. Особенности и различия указаны в таблице.

Наименование	Краткое описание
TN-HD-515-DVR	Бюджетное изделие, выполняющее все возложенные функции. Качество видео уступает дорогим версиям, при дневном свете оно вполне приемлемое. Навигация у владельцев не вызывает нареканий.
TN 525	Модификация с поворотной камерой, изменяющимся углом обзора. Качество записываемого материала среднее.
Lexand SR-5550	Девайс с экраном 5 дюймов, обладает повышенной контрастностью, полноценным навигационным обеспечением, хорошей детализацией съемки днем и ночью.

GPS-навигаторы TeXet

Трекеры полностью соответствуют требованиям, предъявляемым к подобному оборудованию. Они помогают проложить оптимальный маршрут с полноценным сопровождением. Устройства многофункциональны, избавляют от необходимости эксплуатации 2–3 девайсов.

TN-515DVR

Навигатор поставляется в компактной коробке, комплектуется зарядным приспособлением, кронштейном, фиксирующей пластиной, кабелем USB. Также в наборе предусмотрены руководство пользователя, регистрационная карта с активационным ключом.

TN-515DVR

GPS-навигатор TeXet TN-515DVR имеет следующие характеристики:

монитор – 5 дюймов, LCD, 480х272;
информационные носители – встроенная память (128 Mb, 2 Гб Nand, micro-SD до 16 Гб);
индикационный элемент – 1,3 МП с углом обзора 75° ;
приемник 515DVR – GPS, МТК-3351;
аккумулятор – 1050 мАч, Li-Pol;
размеры – 136 х 14х 85 мм.

TN-505

В серии новинок это первая модель, которая отличается современным оснащением и необычным дизайном. Среди особенностей – тонкий корпус, глянцевая панель и рамка экрана. Оперативная система прибора включает в себя процессор SIRF Atlas-IV с частотностью 500 МГц, приемник с 64 каналами, глубокую прорисовку карт, позиционирование Instant Fix.

GPS-навигатор TeXet сохраняет альманах от сателлитов, полученный после первого сопряжения с координатами местности. За счет этого навигация занимает в 5–6 раз меньше времени, чем у предшественников. Внедрение новейших технологий позволяет гаджету следить за объектом в туман, при сложном рельефе местности.

TN-610 Voice HD

Указанная модель создана на проверенной платформе SiRF Atlas V. Частота процессора составляет 500 МГц, количество каналов приемника – 64. Внутренний накопитель серии 610 расширен до 4 ГБ, дополнительно можно увеличить память при помощи карт емкостью до 32 ГБ.

TN-610 Voice HD

В трекере предусмотрены плеер на несколько форматов, приложение для электронных книг, калькулятор, конвертер величин. GPS-навигатор нового поколения TeXet TN-610 Voice HD позволяет создать маршрут, учитывая дорожную ситуацию и заторы. Его можно применять как телефон. Особенность – высокое разрешение 5-дюймового экрана (480х272).

TN-700

Многофункциональный навигатор прост и логичен в управлении, относится к бюджетной категории. Прибор поддерживает опцию выявления дорожных заторов, оснащен 5-дюймовым дисплеем. В комплект карт входят полные пакеты по РФ, типа «Навител 3», City Guide 3.7. Модификация 700 сопрягается с дополнительными программами для платформы Windows 5.0 CE.

Характеристики:

корпус – металл, толщина составляет 12,5 мм;
экран – 480х272, LCD, повышенная контрастность;
тип процессора – ARM-11, 468 МГц;
память – до 64 Гб;
аккумулятор – 950 мАч;
позиционирование/слежение приемника – 66/22 канала;
поддержка МР3 и других медиаформатов.

TN-770

У данной модели производители внесли изменения в аппаратный блок. Установлена новейшая платформа МТК с частотой процессора 500 МГц, поддержкой «Виндовс» 6.0 СЕ. Приемник получает сигналы со спутников на 66 каналов. Энергопотребление девайса снижено на 20 %, производительность не уступает аналогам типа SiRF.

TN-770

Особенность навигатора 770TV – дискретный ТВ-тюнер, который позволяет использовать гаджет в качестве небольшого телевизора. Для усиления приема импульсов в конструкции предусмотрена телескопическая антенна с поворотным основанием.

К сведению. Модификация отвечает современным стандартам, обеспечивает хороший прием сигнала, независимо от погодных условий и рельефа местности.

TN-744

Отличительные характеристики модели (по сравнению с GPS-навигатором версии TeXet TN-505) представлены в таблице.

Параметр	744	505
Толщина корпуса (мм)	12,0	13,5
Масса (г)	170	170
Экран	480 х 272, 5 дюймов	LCD, 272 x 480, 4.3 дюйма
Процессор	500 МГц, ARM-9, 2521 CPU	Atlas-4 Arm-11, 500 МГц
Память (встроенная/внешняя)	128 МБ/4 ГБ	32 МБ/2 ГБ
Батарея	900 мАч	900 мАч

Как обновить прошивку

В навигаторе TeXet Full HD 1080P GPS инструкция не содержит информацию о том, как обновлять прошивку, но рекомендации представлены на сайте компании. Последовательность действий:

Скачать программу на официальном сайте производителя.
SD-карту малого объема форматировать в FAT.
В нее занести скачанные файлы, без создания папок.
Вставить карту в трекер Full HD 1080Р, включить режим перезагрузки.
Обновление запустится, будет отображаться на дисплее в виде набора символов латиницей.
Процедура занимает 15–20 минут. После ее окончания следует извлечь «флешку», проверить работу девайса (он должен включаться с привычной картинкой на экране).

ВНИМАНИЕ! Если с самостоятельной прошивкой навигатора TeXet Full HD серии 1080P GPS возникают проблемы, лучше обратиться к знающим людям или в сервисный центр.

Отзывы пользователей

Отзывы владельцев рассматриваемых навигаторов разнятся. Во всех моделях пользователи отмечают простоту управления, понятный интерфейс, многофункциональность, поддержку добавочных форматов.

Среди недостатков пользователи отмечают ненадежное крепление к лобовому стеклу, слабую графику при ночной съемке, подверженность ультрафиолету. В отзывах пишут, что нельзя оставлять прибор надолго под прямыми солнечными лучами.

Где можно приобрести

Цена навигатора зависит от модели, региона эксплуатации, способа оплаты. Приобрести любую модификацию можно в интернет-магазинах или торговых точках, являющихся дистрибьюторами. При покупке следует обращать внимание на правильное заполнение гарантийного талона. Стоимость девайса – от 3 500 до 6 000 рублей, в зависимости от версии и комплектации.

Навигаторы и видеорегистраторы TeXet A1080 и предшественники причисляются к бюджетной категории систем спутникового позиционирования. При этом они выполняют функции, которые не каждому дорогому аналогу «по силам». При помощи указанных устройств можно прокладывать нужный маршрут, отслеживать «пробки», слушать музыку, просматривать видеофайлы.

Источник

Руководство

по эксплуатации

радиоволн от базового блока к телефонной трубке и обратно.

Содержание

Общая информация ………………………………………………………. 2

Указания по эксплуатации ……………………………………………… 2

Комплектность ………………………………………………………………. 5

Общий вид устройства……………………………………………………6

Общие назначения клавиш ……………………………………………. 7

Основные функции и возможности …………………………………. 8

Начало работы ……………………………………………………………… 9

Режим видео ………………………………………………………………….10

Режим просмотра видеозаписи ………………………………………. 10

Режим фото …………………………………………………………………..11

Меню настроек ……………………………………………………………… 11

Сводная таблица параметров функционала……………………. 12

Подключение к компьютеру/копирование

файлов на компьютер ……………………………………………………. 14

Возможные неисправности и методы их устранения ……….. 14

Спецификация ………………………………………………………………. 16

Общая информация

Благодарим за то, что Вы выбрали автомобильный видеоре—

гистратор DVR-1GP. Прежде чем начать эксплуатацию устрой—

ства, внимательно прочтите данное руководство, чтобы вос—

пользоваться всеми возможностями видеорегистратора и

продлить срок его службы. Сохраните это руководство, чтобы

обратиться к нему, если в будущем возникнет такая необходи—

мость.

Данное Руководство содержит информацию о технических

характеристиках

устройства, кнопках управления устройством

и его программном обеспечении, перечень мер безопасности,

игнорирование или несоблюдение которых может привести к

повреждению устройства, сбоям в его работе или к выходу из

строя. В Руководстве так же содержатся советы по использо—

ванию видеорегистратора. Приведённая информация позво—

лит избежать ошибок, связанных с неправильной эксплуатаци—

ей

устройства.

За информацией о значении используемых терминов обра—

щайтесь к «Словарю терминов», приведенному в конце Руко—

водства, а также к специализированной литературе, тематиче—

ским форумам или в службу поддержки пользователей.

Указания по эксплуатации

Автомобильный видеорегистратор DVR-1GP произведен и

предназначен для мобильного использования. Нижеследую—

щие указания по эксплуатации предназначены для того, что—

бы помочь Вам правильно использовать устройство без угрозы

чьей—либо безопасности и сохранять его в рабочем состоянии.

Внимательно прочитайте этот раздел и строго следуйте приве—

денным в нем инструкциям.

Общие указания по эксплуатации

• Устройство следует держать вдали от зон с экстремальным

изменением температуры, предохранять от воздействия пря—

мых солнечных лучей или устройств излучающих тепло. За—

щищайте устройство от попадания влаги и не помещайте его в

пыльную или задымленную среду. Не допускайте контакта с ак—

тивными химическими веществами.

• Предохраняйте устройство

от ударов, не кладите на него тя—

желые предметы и не вставляйте в него устройства или пред—

меты, которые не подходят к стандартным разъёмам. Падение

устройства может привести к повреждению ЖК экрана и к нару—

шению его нормального функционирования.

• Заряжайте устройство только от совместимых зарядных

устройство (mini-USB/входит в комплект). При

первой зарядке

рекомендуется заряжать его в течение 4-5 часов.

• Соблюдайте законы и правила дорожного движения в стра—

не Вашего пребывания.

Меры безопасности при работе с адаптером питания

• При зарядке устройства используйте только стандартный

тип адаптера питания (включен в комплект поставки). Исполь—

зование нестандартного или иного типа зарядного устройства

может привести к

повреждениям видеорегистратора и потере

гарантии на устройство.

• Адаптер можно подключать только к тому типу электриче—

ской сети, параметры которой указаны на маркировке. Если Вы

не уверены в соответствии параметров электрической сети и

адаптера питания, проконсультируйтесь со специалистами, об—

ратитесь в службу поддержки или в один из авторизованных из—

готовителем сервисных

центров.

• Не наступайте на кабель адаптера питания и не ставьте на

него тяжелые предметы.

• Не допускайте растяжения кабеля, его запутывания и завя—

зывания узлами.

• При отсоединении адаптера питания от прикуривателя сле—

дует вытягивать вилку, а не тянуть за сам кабель.

• Не подключайте адаптер питания к каким—либо иным устрой—

ствам, помимо устройств данной модели.

• Храните адаптер питания в недоступном для детей месте.

Меры безопасности при обращении

с жидкокристаллическим дисплеем устройства

Экран жидкокристаллического (ЖК) дисплея

– хрупкое

устройство, требующее бережного обращения.

• Для протирки экрана ЖК—дисплея используйте только мяг—

кую ткань или специальные салфетки.

• Используйте только специальные средства для очистки дис—

плея.

• Не касайтесь поверхности экрана острыми предметами.

• Не оказывайте на экран сильного давления и не размещай—

те на нем какие—либо предметы. Это

может привести к повреж—

дениям дисплея и потере гарантии на устройство.

• Не оставляйте дисплей под прямыми солнечными лучами.

Меры безопасности при работе с разъемами

• Не применяйте силу при подключении к разъемам внешних

устройств. Это может привести к повреждению контактов.

• Не допускайте попадания в разъемы посторонних предме—

тов, а так

же жидкости и пыли. Это может привести как к по—

вреждению разъёма, так и устройства в целом.

• Перед установкой убедитесь, что штекер подсоединяется пра—

вильной стороной. При необходимости переверните штекер.

Меры безопасности при обращении с картами памяти

• Устанавливайте карту памяти только правильной стороной.

Не прилагайте усилия, если карта не входит

в слот устройства.

Это может привести к повреждению, как самого слота, так и кар—

ты памяти.

• Не допускайте попадания в разъем карты памяти посторон—

них предметов, а также жидкости и пыли. Это может привести

как к повреждению разъёма, так и устройства в целом.

• Перед установкой убедитесь, что карта устанавливается

правильной стороной. При необходимости переверните карту.

• Если не удается установить карту в разъем, убедитесь в её

соответствии спецификации microSD/microSDHC.

• Не извлекайте карту памяти во время доступа устройства к

ее содержимому (запись, чтение, копирование, воспроизведе—

ние файлов). Это может привести к потере данных или к выхо—

ду карты из строя.

• Не используйте карту памяти при повышенной температуре.

• Берегите карту от попадания жидкости или эрозийных ма—

териалов.

Комплектность

Автомобильный видеорегистратор 1 шт.

USB-кабель 1 шт.

Автомобильный адаптер питания 1 шт.

Руководство по эксплуатации 1 экз.

Автомобильный держатель «Easy-take-off» 1 экз.

Крепление для держателя 1 экз.

Гарантийный талон 1 экз.

Упаковка 1 шт.

Общий вид устройства

1 2

3 4 5 6 7

10 11 12 13 14 15

1 – Reset

2 – Динамик

3 – Разъем видеовыхода

4 – Разъем USB

5 – Крепление к автомобильному держателю

6 – Кнопка включения

7 – Кнопка съемки скриншотов/фотографий

8 – Инфракрасные светодиоды

9 – Объектив

10 – Разъем HDMI

11– Кнопка MODE

12 – Кнопка REC/OK

13 – Дисплей

14 – Кнопки вправо/влево

15 – Слот для карты памяти

Общие назначения клавиш

MODE: Переключение режимов ВИДЕО/ПРОСМОТР ФАЙ—

ЛОВ/НАСТРОЙКИ, ручная защита файла от перезаписи

: Включение/выключение устройства, переключение режи—

мов подсветки.

REC/OK: Включить запись/подтвердить настройки.

ВЛЕВО/ВПРАВО: Цифровой зум в режимах ВИДЕО/ФОТО; вы—

бор пункта меню/элемента в меню настроек/просмотре файлов,

быстрая прокрутка файлов в режиме просмотра видеозаписи.

: Кнопка снятия скриншотов во время записи, фотографий.

Основные функции и возможности

• Процессор Ambarella A2S60, FullHD1080p

• Запись видео: 1920*1080(30 к/с); 1280*720(30 к/с); WVGA(60

к/с) , MPEG-4/AVC H.264 сжатие видео

• Фотосъемка JPEG, 2560×1920 пикселей

• Объектив 120°, широкоугольный, F/2.0, фокусное расстоя—

ние 3.2мм

• Цифровой стабилизатор изображения, шумоподавитель

• Матрица 5.0 Мпикс, 1/2.5” физ. размер, высокая светочув—

ствительность

• Встроенные динамик, микрофон, запись в формате AAC/

AC3

• Цифровое увеличение 4х

• Дисплей 1.5” TFT LCD

• Встроенный GPS-приемник Sirf Star III, 20-канальный, с под—

держкой технологии Time To Fast Fix(TTFF – ускоренное

позици—

онирование при низком сигнале)

• Трехосевой акселерометр (датчик движения, G-sensor), син—

хронизированный с GPS

• Поддержка внешних карт памяти до 32Гб(SD, SDHC от 4-ого

класса)

• Функция автоматического включения и выключения записи

после подачи питания

• Функция автоматического отключения дисплея по заданно—

му промежутку времени

• Автостарт по включению двигателя

• Циклическая запись, 2, 5, 15 мин. фрагменты, беспрерыв—

ная,

без потерянных секунд

• Видео выход HDMI/AV, форматы NTSC/PAL

• Запись штампа скорости/времени/даты на видеофайле, воз—

можность отключения

• Li-Pol батарея емкостью 500 мАч, 3.7В

Начало работы

1. Включите устройство, для этого, нажмите и удерживайте в

течение 1-2 секунд кнопку POWER или до появления индика—

ции на экране.

2. Проверьте степень заряда

Полный заряд батареи Средний заряд батареи

Низкий заряд батареи Заряд недостаточен,

подсоедините совместимое зарядное устройство.

3. При необходимости, зарядите устройство.

Устройство может быть заряжено как с помощью USB-

кабеля, подключенного к компьютеру, так и с помощью сете—

вого или автомобильного зарядного устройства с силой тока

не более 1.5А.

Внимание! При зарядке используйте только совмести—

мые зарядные устройства!

4. Вставьте карту памяти:

Внимание! Для полноценной работы устройства исполь—

зуйте высокоскоростные карты памяти microSDHC с мар—

кировкой CLASS4 и выше!

a) Проверьте не заблокирована ли карта памяти(переключатель

на карте памяти не находится в положении LOCK)

b) Вставьте карту памяти, не прилагая усилий до щелчка;

c) Если устройство не может инициализировать карту памяти

или файловая система на ней

неоптимальна, возможно, потре—

буется отформатировать ее на устройстве (При этом все дан—

ные на карте памяти будут удалены).

1. Нажмите кнопку REC для включения видеозаписи

Режим видео

1. Режим записи видео включается автоматически при вклю—

чении устройства. Для ручного переключения режимов нажи—

майте кнопку MODE.

2. Нажмите кнопку REC для записи видео, повторное нажатие

кнопки REC остановит запись

3. Включение/Выключение светодиодной подсветки:

Кратковременным нажатием кнопки

Вы можете выбрать

режим светодиодной подсветки

4. Цифровой зум: при съемке нажатием кнопок

Вы може—

те использовать цифровое увеличение

5. При включенной записи кнопкой MODE Вы можете забло—

кировать данный файл от перезаписи

6. Для снятия скриншота во время записи используйте кнопку

Режим просмотра видеозаписей

1. Для переключения режимов нажимайте кнопку MODE до

переключения в режим просмотра видео.

2. Для переключения файлов нажимайте

3. Для просмотра видеозаписи нажимайте REC/ОК.

4. Во время просмотра видеозаписи:

Кратковременное нажатие

– регулировка громкости звука

Нажатие с удерживанием

– перемотка файла, усоко—

рение видеозаписи.

5. Для для возврата к списку файлов (6 файлов в экране), на—

жимайте MODE.

6. Для удаления файлов нажимайте, затем нажатием

переключайте пункт меню «удалить» на ДА(YES) и нажимайте

ОК для подтверждения удаления.

Режим фото

1. Для переключения режимов нажимайте кнопку MODE до

переключения в режим просмотра файлов.

Фотографии отображаются на весь экран без каких—либо

значков/панелей.

2. Для переключения файлов нажимайте

3. Для удаления файлов нажимайте, затем нажатием

переключайте пункт меню «удалить» на ДА(YES) и нажимайте

ОК для подтверждения удаления.

Меню настроек

Для переключения в режим настроек нажимайте кнопку

MODE.

1. Для переключения пунктов меню используйте джойстик

2. Для изменения параметра пункта меню нажимайте кноп—

ку REC/OK, затем изменяйте параметр нажатием кнопок

3. Для сохранения изменений и выхода из меню используй—

те REC/OK.

Сводная таблица параметров функционала

Режим Параметр Описание параметра

ВИДЕО Резрешение Выбор разрешения записываемого видео

1920х1080, 1440х1080, 1280х720.

Цикл. записи Выбор длительности фрагмента видеоза—

писи. ВЫКЛ(непрерывно)/1 мин/5 мин/10

мин/15 мин/30 мин/45 мин

Примечание! При установке маленькой

длительности фрагментов, например,

«1 мин» при записи видео в течение часа

Вы получите 60 видеофайлов.

Запись

Функция, заставляющая видеорегистратор

при вкл.

начинать автоматически видеозапись че—

рез

несколько секунд, после подключения

питания(при старте двигателя, например)

Задержка

Задержка включения видеорегистратора,

вкл.

после подачи питания(например, 10 сек –

задержка после подачи питания/запуска

двигателя после которой включится реги—

стратор и начнет запись)

Примечание! Данная функция полезна, на—

пример, если после включения двигателя

Вы не сразу начинаете движение(разогрев

двигателя/

простой/выезд со двора)

Запись звука Включение/Выключение записи звука

(микрофона)

СИСТЕМНЫЕ Язык Выбор языка интерфейса

Тип TV Выбор режима вывода на телевизор

NTSC/PAL

Автовыклю—

Установка длительности работы в режиме

чение

видеозаписи ВЫКЛ/15 мин/30 мин/45 мин

Формат Принудительное форматирование карты

памяти

Внимание! В процессе форматирования

все файлы на карте памяти будут удалены!

Штамп Выкл./Дата/Время/Скорость

G-sensor Изменение чувствительности акселеро—

метра 1-7, где 7 – самый высокий уровень

чувствительности.

Установка

Установка текущих даты и времени

времени

Внимание! При включенной функции Штамп

Дата/время

, информация, накладываемая

на видео/фото, берется из настроек дан—

ного пункта! Будьте внимательны!

Автовы—

Выключение дисплея через заданный про—

ключение

межуток времени при отсутствии нажатий

дисплея

клавиш. Рекомендуется включать функ—

цию, чтобы изображение на дисплее не от—

влекало водителя от дороги. При отключе—

нии экрана запись не останавливается.

Значение

Сброс настроек на заводские

по умолчанию

Ночной

Включение автоматического ночного режи—

режим

ма/включение режима «антиблик»/выклю—

чение ночного режима

Частота Частота электросети 50Гц/60Гц(50Гц для

России)

Версия

Версия программного обеспечения (Про—

прошивки

шивки)

Подключение к компьютеру/копирование

файлов на компьютер

Для подключения к компьютеру используйте кабель USB.

Включите видеорегистратор. В папке «Мой Компьютер» появит—

ся съемный диск. Записанные вами видео и фотографии будут

сохранены на этом диске в папке: /DCIM/100MEDIA.

Вы можете сохранять, передавать, копировать, изменять

файлы с помощью операционной системы.

Возможные неисправности и методы

их устранения

• Не удается записать видео или снять фотографию

Проверьте наличие свободного места на карте памяти и

блокировку карты

• Регистратор останавливает запись видеофайла в процес—

се съемки

Из—за высоких требований к скорости записи карты памя—

ти, регистратор не успевает записать данные на карту. По—

жалуйста, используйте карту памяти более высокого класса

скорость.

Рекомендуются карты microSDHC CLASS6 и выше.

• При попытке проигрывания видеофайла появляется сооб—

щение с ошибкой

Возможно, повреждена структура файловой системы кар—

ты памяти. Отформатируйте карту памяти через меню си—

стемных настроек.

• Изображение не появляется при подключении регистратора

к телевизору через HDMI

Проверьте гнезда подключения регистратора и телевизо—

ра, проверьте, включен ли необходимый HDMI-вывод

на те—

левизоре.

• Изображение выглядит туманным/запыленным

Проверьте чистоту линзы, также, при перепаде

температур(выход из дома на холод) линза может запоте—

вать. Для чистки используйте только специальные сред—

ства, продающиеся в специализированных магазинах.

• Изображение слишком яркое или слишком темное, по срав—

нению с реальными условиями съемки

Проверьте не установлена ли ручная коррекция экспозиции

EV. По умолчанию значение должно быть +0.

• Цвета изображения уходят в

синеву или в желтизну

Проверьте Баланс Белого(white balance). При необходимо—

сти, скорректируйте его вручную

• Вспышка не срабатывает, хотя установлена «принудительно»

При недостаточном заряде батареи вспышка не срабаты—

вает, также, вспышка не срабатывает, если включен режим

АВТО, при достаточном количестве освещенности.

• На изображении появляются белые линии

Измените частоту подсветки(light frequency) в системных

настройках.

•

Некорректно отображаются дата и время на видеофайле/

фотографии

Проверьте правильность установки даты и времени в си—

стемных настройках.

Спецификация

Матрица 5 МПикселей, 1/2.5” физический размер; 1920х1080@30 к/с;

1440×1080@30 к/с; 1280×720@30 к/с; 848×480@60 к/с;

MPEG-4/AVC h.264 технология сжатия

видеозаписи, формат MOV

Фото 5Мегапикселей. Формат JPEG

Объектив 4-элементный, 3.2мм f/2.0, широкоугольный, 120 граду—

сов угол обзора

GPS-приемник Встроенный, Sirf Star III, 20-канальный, с поддержкой

технологии Time To Fast Fix (TTFF – ускоренное позици—

онирование при низком сигнале)

G-sensor Трехосевой акселерометр,

синхронизация данных с GPS

Зум 4-кратный цифровой

Дисплей 1.5” LTPS TFT, 480х240 точек

Вывод

HDMI CTS 1.2 1920x1080i50/1920x1080i60

изображения

AV-выход композитный, формат NTSC/PAL

Звук Встроенные микрофон и динамик,

запись в формате AAC

Память 32Мб встроенная, поддержка внешних карт памяти фор—

мата SDHC до 32Гб. ВНИМАНИЕ! РЕКОМЕНДУЕТСЯ ИС—

ПОЛЬЗОВАТЬ ВЫСОКОСКОРОСТНЫЕ КАРТЫ ПАМЯТИ

CLASS6 и ВЫШЕ!

Подсветка Инфракрасная, отключаемая

Экспокоррекция Ручная/Авто

Аккумулятор 500мАч, 3.7В Li-pol

Габаритные

110х40х22.5 мм

размеры

Вес 65г

Рабочая

~ -10оС — +40оС

температура

Рабочая

10-80%

влажность

Разработано ЗАО «Электронные системы «Алкотел»

Изготовлено: Шеньжень Самун Технолоджи, 518054, Шеньжень,

округ Нашан, ул. Денглианг, центр Хенгу, здание Б, 4 этаж, офис 401

(Shenzhen Samoon Technology Co., Ltd

Room 401, Tower B, Floor 4, Hengyu Center, Dengliang Road,

Nanshan District, Shenzhen, 518054)

на заводе: Шеньжень Самун Технолоджи, ул. Донгбин,

промышленный район Логчуантанг, секция Ц, Шеньжень, Китай

(Shenzhen Samoon Technology Co., Ltd

Block C, Longchuantang Industrial District, Dongbin Road,

Nanshan Area, Shenzhen, China)

по заказу и под контролем ЗАО «Электронные системы «Алкотел»

Страна происхождения: Китай

Импортер: ЗАО « Юнитрейд»

Адрес: 107078 Москва, ул

. Новая Басманная, д.14, стр.4

Сертификат соответствия № РОСС CN.AB29.B13814

Срок действия с 12.10.2011 по 11.10.2012

Орган по сертификации ООО «ТРАНСКОНСАЛТИНГ»

РОСС RU.0001.11AB29

Источник

Автосервис «Ралли»

МЕНЮ

Обновлено: 27.11.2023

Читайте также:

Резина formula ice кто производитель — 93 фото

К страхованию ответственности относится страхование жизни страхование финансовых рисков осаго — 94 фото

Магнитола пионер flac инструкция — 86 фото

Источник

Раздел: Авто, мото оборудование и транспорт

Тип: Видеорегистратор

Характеристики, спецификации

Конструкция:

с камерой, с экраном

Количество каналов записи видео/звука:

1/1

Запись видео роликов:

1920×1080 при 30 к/с

Режим записи:

циклическая, запись без разрывов

Функции:

датчик удара (G-сенсор), GPS

Запись:

времени и даты, скорости

Звук:

встроенный микрофон, встроенный динамик

Матрица:

1/2.5″ 5 млн пикс.

Угол обзора:

120° (по диагонали)

Стабилизатор изображения:

есть

Функция «Ночной режим»:

есть, ИК-подсветка

Режим фотосъемки:

есть, с разрешением 2560×1920

Длительность роликов:

1 мин, 2 мин, 5 мин, 15 мин, 30 мин, 45 мин

Питание:

от аккумулятора, от бортовой сети автомобиля

Емкость аккумулятора:

500 мАч

Выходы:

HDMI, видео композитный, аудио

Поддержка карт памяти:

microSD (microSDHC) до 32 Гб

Процессор:

Ambarella A2S60

Инструкция к Видеорегистратору Texet DVR-1GP

Руководство

по эксплуатации

радиоволн от базового блока к телефонной трубке и обратно.

Содержание

Общая информация ………………………………………………………. 2

Указания по эксплуатации ……………………………………………… 2

Комплектность ………………………………………………………………. 5

Общий вид устройства……………………………………………………6

Общие назначения клавиш ……………………………………………. 7

Основные функции и возможности …………………………………. 8

Начало работы ……………………………………………………………… 9

Режим видео ………………………………………………………………….10

Режим просмотра видеозаписи ………………………………………. 10

Режим фото …………………………………………………………………..11

Меню настроек ……………………………………………………………… 11

Сводная таблица параметров функционала……………………. 12

Подключение к компьютеру/копирование

файлов на компьютер ……………………………………………………. 14

Возможные неисправности и методы их устранения ……….. 14

Спецификация ………………………………………………………………. 16

Общая информация

Благодарим за то, что Вы выбрали автомобильный видеоре—

гистратор DVR-1GP. Прежде чем начать эксплуатацию устрой—

ства, внимательно прочтите данное руководство, чтобы вос—

пользоваться всеми возможностями видеорегистратора и

продлить срок его службы. Сохраните это руководство, чтобы

обратиться к нему, если в будущем возникнет такая необходи—

мость.

Данное Руководство содержит информацию о технических

характеристиках

устройства, кнопках управления устройством

и его программном обеспечении, перечень мер безопасности,

игнорирование или несоблюдение которых может привести к

повреждению устройства, сбоям в его работе или к выходу из

строя. В Руководстве так же содержатся советы по использо—

ванию видеорегистратора. Приведённая информация позво—

лит избежать ошибок, связанных с неправильной эксплуатаци—

ей

устройства.

За информацией о значении используемых терминов обра—

щайтесь к «Словарю терминов», приведенному в конце Руко—

водства, а также к специализированной литературе, тематиче—

ским форумам или в службу поддержки пользователей.

Указания по эксплуатации

Автомобильный видеорегистратор DVR-1GP произведен и

предназначен для мобильного использования. Нижеследую—

щие указания по эксплуатации предназначены для того, что—

бы помочь Вам правильно использовать устройство без угрозы

чьей—либо безопасности и сохранять его в рабочем состоянии.

Внимательно прочитайте этот раздел и строго следуйте приве—

денным в нем инструкциям.

Общие указания по эксплуатации

• Устройство следует держать вдали от зон с экстремальным

изменением температуры, предохранять от воздействия пря—

мых солнечных лучей или устройств излучающих тепло. За—

щищайте устройство от попадания влаги и не помещайте его в

пыльную или задымленную среду. Не допускайте контакта с ак—

тивными химическими веществами.

• Предохраняйте устройство

от ударов, не кладите на него тя—

желые предметы и не вставляйте в него устройства или пред—

меты, которые не подходят к стандартным разъёмам. Падение

устройства может привести к повреждению ЖК экрана и к нару—

шению его нормального функционирования.

• Заряжайте устройство только от совместимых зарядных

устройство (mini-USB/входит в комплект). При

первой зарядке

рекомендуется заряжать его в течение 4-5 часов.

• Соблюдайте законы и правила дорожного движения в стра—

не Вашего пребывания.

Меры безопасности при работе с адаптером питания

• При зарядке устройства используйте только стандартный

тип адаптера питания (включен в комплект поставки). Исполь—

зование нестандартного или иного типа зарядного устройства

может привести к

повреждениям видеорегистратора и потере

гарантии на устройство.

• Адаптер можно подключать только к тому типу электриче—

ской сети, параметры которой указаны на маркировке. Если Вы

не уверены в соответствии параметров электрической сети и

адаптера питания, проконсультируйтесь со специалистами, об—

ратитесь в службу поддержки или в один из авторизованных из—

готовителем сервисных

центров.

• Не наступайте на кабель адаптера питания и не ставьте на

него тяжелые предметы.

• Не допускайте растяжения кабеля, его запутывания и завя—

зывания узлами.

• При отсоединении адаптера питания от прикуривателя сле—

дует вытягивать вилку, а не тянуть за сам кабель.

• Не подключайте адаптер питания к каким—либо иным устрой—

ствам, помимо устройств данной модели.

• Храните адаптер питания в недоступном для детей месте.

Меры безопасности при обращении

с жидкокристаллическим дисплеем устройства

Экран жидкокристаллического (ЖК) дисплея

– хрупкое

устройство, требующее бережного обращения.

• Для протирки экрана ЖК—дисплея используйте только мяг—

кую ткань или специальные салфетки.

• Используйте только специальные средства для очистки дис—

плея.

• Не касайтесь поверхности экрана острыми предметами.

• Не оказывайте на экран сильного давления и не размещай—

те на нем какие—либо предметы. Это

может привести к повреж—

дениям дисплея и потере гарантии на устройство.

• Не оставляйте дисплей под прямыми солнечными лучами.

Меры безопасности при работе с разъемами

• Не применяйте силу при подключении к разъемам внешних

устройств. Это может привести к повреждению контактов.

• Не допускайте попадания в разъемы посторонних предме—

тов, а так

же жидкости и пыли. Это может привести как к по—

вреждению разъёма, так и устройства в целом.

• Перед установкой убедитесь, что штекер подсоединяется пра—

вильной стороной. При необходимости переверните штекер.

Меры безопасности при обращении с картами памяти

• Устанавливайте карту памяти только правильной стороной.

Не прилагайте усилия, если карта не входит

в слот устройства.

Это может привести к повреждению, как самого слота, так и кар—

ты памяти.

• Не допускайте попадания в разъем карты памяти посторон—

них предметов, а также жидкости и пыли. Это может привести

как к повреждению разъёма, так и устройства в целом.

• Перед установкой убедитесь, что карта устанавливается

правильной стороной. При необходимости переверните карту.

• Если не удается установить карту в разъем, убедитесь в её

соответствии спецификации microSD/microSDHC.

• Не извлекайте карту памяти во время доступа устройства к

ее содержимому (запись, чтение, копирование, воспроизведе—

ние файлов). Это может привести к потере данных или к выхо—

ду карты из строя.

• Не используйте карту памяти при повышенной температуре.

• Берегите карту от попадания жидкости или эрозийных ма—

териалов.

Комплектность

Автомобильный видеорегистратор 1 шт.

USB-кабель 1 шт.

Автомобильный адаптер питания 1 шт.

Руководство по эксплуатации 1 экз.

Автомобильный держатель «Easy-take-off» 1 экз.

Крепление для держателя 1 экз.

Гарантийный талон 1 экз.

Упаковка 1 шт.

Общий вид устройства

1 2

3 4 5 6 7

10 11 12 13 14 15

1 – Reset

2 – Динамик

3 – Разъем видеовыхода

4 – Разъем USB

5 – Крепление к автомобильному держателю

6 – Кнопка включения

7 – Кнопка съемки скриншотов/фотографий

8 – Инфракрасные светодиоды

9 – Объектив

10 – Разъем HDMI

11– Кнопка MODE

12 – Кнопка REC/OK

13 – Дисплей

14 – Кнопки вправо/влево

15 – Слот для карты памяти

Общие назначения клавиш

MODE: Переключение режимов ВИДЕО/ПРОСМОТР ФАЙ—

ЛОВ/НАСТРОЙКИ, ручная защита файла от перезаписи

: Включение/выключение устройства, переключение режи—

мов подсветки.

REC/OK: Включить запись/подтвердить настройки.

ВЛЕВО/ВПРАВО: Цифровой зум в режимах ВИДЕО/ФОТО; вы—

бор пункта меню/элемента в меню настроек/просмотре файлов,

быстрая прокрутка файлов в режиме просмотра видеозаписи.

: Кнопка снятия скриншотов во время записи, фотографий.

Основные функции и возможности

• Процессор Ambarella A2S60, FullHD1080p

• Запись видео: 1920*1080(30 к/с); 1280*720(30 к/с); WVGA(60

к/с) , MPEG-4/AVC H.264 сжатие видео

• Фотосъемка JPEG, 2560×1920 пикселей

• Объектив 120°, широкоугольный, F/2.0, фокусное расстоя—

ние 3.2мм

• Цифровой стабилизатор изображения, шумоподавитель

• Матрица 5.0 Мпикс, 1/2.5” физ. размер, высокая светочув—

ствительность

• Встроенные динамик, микрофон, запись в формате AAC/

AC3

• Цифровое увеличение 4х

• Дисплей 1.5” TFT LCD

• Встроенный GPS-приемник Sirf Star III, 20-канальный, с под—

держкой технологии Time To Fast Fix(TTFF – ускоренное

позици—

онирование при низком сигнале)

• Трехосевой акселерометр (датчик движения, G-sensor), син—

хронизированный с GPS

• Поддержка внешних карт памяти до 32Гб(SD, SDHC от 4-ого

класса)

• Функция автоматического включения и выключения записи

после подачи питания

• Функция автоматического отключения дисплея по заданно—

му промежутку времени

• Автостарт по включению двигателя

• Циклическая запись, 2, 5, 15 мин. фрагменты, беспрерыв—

ная,

без потерянных секунд

• Видео выход HDMI/AV, форматы NTSC/PAL

• Запись штампа скорости/времени/даты на видеофайле, воз—

можность отключения

• Li-Pol батарея емкостью 500 мАч, 3.7В

Начало работы

1. Включите устройство, для этого, нажмите и удерживайте в

течение 1-2 секунд кнопку POWER или до появления индика—

ции на экране.

2. Проверьте степень заряда

Полный заряд батареи Средний заряд батареи

Низкий заряд батареи Заряд недостаточен,

подсоедините совместимое зарядное устройство.

3. При необходимости, зарядите устройство.

Устройство может быть заряжено как с помощью USB-

кабеля, подключенного к компьютеру, так и с помощью сете—

вого или автомобильного зарядного устройства с силой тока

не более 1.5А.

Внимание! При зарядке используйте только совмести—

мые зарядные устройства!

4. Вставьте карту памяти:

Внимание! Для полноценной работы устройства исполь—

зуйте высокоскоростные карты памяти microSDHC с мар—

кировкой CLASS4 и выше!

a) Проверьте не заблокирована ли карта памяти(переключатель

на карте памяти не находится в положении LOCK)

b) Вставьте карту памяти, не прилагая усилий до щелчка;

c) Если устройство не может инициализировать карту памяти

или файловая система на ней

неоптимальна, возможно, потре—

буется отформатировать ее на устройстве (При этом все дан—

ные на карте памяти будут удалены).

1. Нажмите кнопку REC для включения видеозаписи

Режим видео

1. Режим записи видео включается автоматически при вклю—

чении устройства. Для ручного переключения режимов нажи—

майте кнопку MODE.

2. Нажмите кнопку REC для записи видео, повторное нажатие

кнопки REC остановит запись

3. Включение/Выключение светодиодной подсветки:

Кратковременным нажатием кнопки

Вы можете выбрать

режим светодиодной подсветки

4. Цифровой зум: при съемке нажатием кнопок

Вы може—

те использовать цифровое увеличение

5. При включенной записи кнопкой MODE Вы можете забло—

кировать данный файл от перезаписи

6. Для снятия скриншота во время записи используйте кнопку

Режим просмотра видеозаписей

1. Для переключения режимов нажимайте кнопку MODE до

переключения в режим просмотра видео.

2. Для переключения файлов нажимайте

3. Для просмотра видеозаписи нажимайте REC/ОК.

4. Во время просмотра видеозаписи:

Кратковременное нажатие

– регулировка громкости звука

Нажатие с удерживанием

– перемотка файла, усоко—

рение видеозаписи.

5. Для для возврата к списку файлов (6 файлов в экране), на—

жимайте MODE.

6. Для удаления файлов нажимайте, затем нажатием

переключайте пункт меню «удалить» на ДА(YES) и нажимайте

ОК для подтверждения удаления.

Режим фото

1. Для переключения режимов нажимайте кнопку MODE до

переключения в режим просмотра файлов.

Фотографии отображаются на весь экран без каких—либо

значков/панелей.

2. Для переключения файлов нажимайте

3. Для удаления файлов нажимайте, затем нажатием

переключайте пункт меню «удалить» на ДА(YES) и нажимайте

ОК для подтверждения удаления.

Меню настроек

Для переключения в режим настроек нажимайте кнопку

MODE.

1. Для переключения пунктов меню используйте джойстик

2. Для изменения параметра пункта меню нажимайте кноп—

ку REC/OK, затем изменяйте параметр нажатием кнопок

3. Для сохранения изменений и выхода из меню используй—

те REC/OK.

Сводная таблица параметров функционала

Режим Параметр Описание параметра

ВИДЕО Резрешение Выбор разрешения записываемого видео

1920х1080, 1440х1080, 1280х720.

Цикл. записи Выбор длительности фрагмента видеоза—

писи. ВЫКЛ(непрерывно)/1 мин/5 мин/10

мин/15 мин/30 мин/45 мин

Примечание! При установке маленькой

длительности фрагментов, например,

«1 мин» при записи видео в течение часа

Вы получите 60 видеофайлов.

Запись

Функция, заставляющая видеорегистратор

при вкл.

начинать автоматически видеозапись че—

рез

несколько секунд, после подключения

питания(при старте двигателя, например)

Задержка

Задержка включения видеорегистратора,

вкл.

после подачи питания(например, 10 сек –

задержка после подачи питания/запуска

двигателя после которой включится реги—

стратор и начнет запись)

Примечание! Данная функция полезна, на—

пример, если после включения двигателя

Вы не сразу начинаете движение(разогрев

двигателя/

простой/выезд со двора)

Запись звука Включение/Выключение записи звука

(микрофона)

СИСТЕМНЫЕ Язык Выбор языка интерфейса

Тип TV Выбор режима вывода на телевизор

NTSC/PAL

Автовыклю—

Установка длительности работы в режиме

чение

видеозаписи ВЫКЛ/15 мин/30 мин/45 мин

Формат Принудительное форматирование карты

памяти

Внимание! В процессе форматирования

все файлы на карте памяти будут удалены!

Штамп Выкл./Дата/Время/Скорость

G-sensor Изменение чувствительности акселеро—

метра 1-7, где 7 – самый высокий уровень

чувствительности.

Установка

Установка текущих даты и времени

времени

Внимание! При включенной функции Штамп

Дата/время

, информация, накладываемая

на видео/фото, берется из настроек дан—

ного пункта! Будьте внимательны!

Автовы—

Выключение дисплея через заданный про—

ключение

межуток времени при отсутствии нажатий

дисплея

клавиш. Рекомендуется включать функ—

цию, чтобы изображение на дисплее не от—

влекало водителя от дороги. При отключе—

нии экрана запись не останавливается.

Значение

Сброс настроек на заводские

по умолчанию

Ночной

Включение автоматического ночного режи—

режим

ма/включение режима «антиблик»/выклю—

чение ночного режима

Частота Частота электросети 50Гц/60Гц(50Гц для

России)

Версия

Версия программного обеспечения (Про—

прошивки

шивки)

Подключение к компьютеру/копирование

файлов на компьютер

Для подключения к компьютеру используйте кабель USB.

Включите видеорегистратор. В папке «Мой Компьютер» появит—

ся съемный диск. Записанные вами видео и фотографии будут

сохранены на этом диске в папке: /DCIM/100MEDIA.

Вы можете сохранять, передавать, копировать, изменять

файлы с помощью операционной системы.

Возможные неисправности и методы

их устранения

• Не удается записать видео или снять фотографию

Проверьте наличие свободного места на карте памяти и

блокировку карты

• Регистратор останавливает запись видеофайла в процес—

се съемки

Из—за высоких требований к скорости записи карты памя—

ти, регистратор не успевает записать данные на карту. По—

жалуйста, используйте карту памяти более высокого класса

скорость.

Рекомендуются карты microSDHC CLASS6 и выше.

• При попытке проигрывания видеофайла появляется сооб—

щение с ошибкой

Возможно, повреждена структура файловой системы кар—

ты памяти. Отформатируйте карту памяти через меню си—

стемных настроек.

• Изображение не появляется при подключении регистратора

к телевизору через HDMI

Проверьте гнезда подключения регистратора и телевизо—

ра, проверьте, включен ли необходимый HDMI-вывод

на те—

левизоре.

• Изображение выглядит туманным/запыленным

Проверьте чистоту линзы, также, при перепаде

температур(выход из дома на холод) линза может запоте—

вать. Для чистки используйте только специальные сред—

ства, продающиеся в специализированных магазинах.

• Изображение слишком яркое или слишком темное, по срав—

нению с реальными условиями съемки

Проверьте не установлена ли ручная коррекция экспозиции

EV. По умолчанию значение должно быть +0.

• Цвета изображения уходят в

синеву или в желтизну

Проверьте Баланс Белого(white balance). При необходимо—

сти, скорректируйте его вручную

• Вспышка не срабатывает, хотя установлена «принудительно»

При недостаточном заряде батареи вспышка не срабаты—

вает, также, вспышка не срабатывает, если включен режим

АВТО, при достаточном количестве освещенности.

• На изображении появляются белые линии

Измените частоту подсветки(light frequency) в системных

настройках.

•

Некорректно отображаются дата и время на видеофайле/

фотографии

Проверьте правильность установки даты и времени в си—

стемных настройках.

Спецификация

Матрица 5 МПикселей, 1/2.5” физический размер; 1920х1080@30 к/с;

1440×1080@30 к/с; 1280×720@30 к/с; 848×480@60 к/с;

MPEG-4/AVC h.264 технология сжатия

видеозаписи, формат MOV

Фото 5Мегапикселей. Формат JPEG

Объектив 4-элементный, 3.2мм f/2.0, широкоугольный, 120 граду—

сов угол обзора

GPS-приемник Встроенный, Sirf Star III, 20-канальный, с поддержкой

технологии Time To Fast Fix (TTFF – ускоренное позици—

онирование при низком сигнале)

G-sensor Трехосевой акселерометр,

синхронизация данных с GPS

Зум 4-кратный цифровой

Дисплей 1.5” LTPS TFT, 480х240 точек

Вывод

HDMI CTS 1.2 1920x1080i50/1920x1080i60

изображения

AV-выход композитный, формат NTSC/PAL

Звук Встроенные микрофон и динамик,

запись в формате AAC

Память 32Мб встроенная, поддержка внешних карт памяти фор—

мата SDHC до 32Гб. ВНИМАНИЕ! РЕКОМЕНДУЕТСЯ ИС—

ПОЛЬЗОВАТЬ ВЫСОКОСКОРОСТНЫЕ КАРТЫ ПАМЯТИ

CLASS6 и ВЫШЕ!

Подсветка Инфракрасная, отключаемая

Экспокоррекция Ручная/Авто

Аккумулятор 500мАч, 3.7В Li-pol

Габаритные

110х40х22.5 мм

размеры

Вес 65г

Рабочая

~ -10оС — +40оС

температура

Рабочая

10-80%

влажность

Разработано ЗАО «Электронные системы «Алкотел»

Изготовлено: Шеньжень Самун Технолоджи, 518054, Шеньжень,

округ Нашан, ул. Денглианг, центр Хенгу, здание Б, 4 этаж, офис 401

(Shenzhen Samoon Technology Co., Ltd

Room 401, Tower B, Floor 4, Hengyu Center, Dengliang Road,

Nanshan District, Shenzhen, 518054)

на заводе: Шеньжень Самун Технолоджи, ул. Донгбин,

промышленный район Логчуантанг, секция Ц, Шеньжень, Китай

(Shenzhen Samoon Technology Co., Ltd

Block C, Longchuantang Industrial District, Dongbin Road,

Nanshan Area, Shenzhen, China)

по заказу и под контролем ЗАО «Электронные системы «Алкотел»

Страна происхождения: Китай

Импортер: ЗАО « Юнитрейд»

Адрес: 107078 Москва, ул

. Новая Басманная, д.14, стр.4

Сертификат соответствия № РОСС CN.AB29.B13814

Срок действия с 12.10.2011 по 11.10.2012

Орган по сертификации ООО «ТРАНСКОНСАЛТИНГ»

РОСС RU.0001.11AB29

Аннотация для Видеорегистратора Texet DVR-1GP в формате PDF

Топ 10 инструкций

Другие инструкции

Источник

Страница 1 из 19

Руководство по эксплуатации

Страница 2 из 19

радиоволн от базового блока к телефонной трубке и обратно. Содержание Общая информация ………………………………………………………. 2 Указания по эксплуатации ……………………………………………… 2 Комплектность

Страница 3 из 19

Общая информация Благодарим за то, что Вы выбрали автомобильный видеорегистратор DVR-601FHD. Прежде чем начать эксплуатацию устройства, внимательно прочтите данное руководство, чтобы воспользоваться всеми возможностями видеорегистратора и продлить срок его службы. Сохраните это руководство, чтобы

Страница 4 из 19

Общие указания по эксплуатации • Устройство следует держать вдали от зон с экстремальным изменением температуры, предохранять от воздействия прямых солнечных лучей или устройств излучающих тепло. Защищайте устройство от попадания влаги и не помещайте его в пыльную или задымленную среду. Не

Страница 5 из 19

• При отсоединении адаптера питания от прикуривателя следует вытягивать вилку, а не тянуть за сам кабель. • Не подключайте адаптер питания к каким-либо иным устройствам, помимо устройств данной модели. • Храните адаптер питания в недоступном для детей месте. Меры безопасности при обращении с

Страница 6 из 19

• Не допускайте попадания в разъем карты памяти посторонних предметов, а также жидкости и пыли. Это может привести как к повреждению разъёма, так и устройства в целом. • Перед установкой убедитесь, что карта устанавливается правильной стороной. При необходимости переверните карту. • Если не удается

Страница 7 из 19

Общий вид устройства 1 2 3 4 5 6 7 8 9 10 6 11 12 13 14 15

Страница 8 из 19

1 – Reset 2 – Динамик 3 – Разъем видеовыхода 4 – Разъем USB 5 – Крепление к автомобильному держателю 6 – Кнопка включения 7 – Кнопка съемки скриншотов/фотографий 8 – Инфракрасные светодиоды 9 – Объектив 10 – Разъем HDMI 11– Кнопка MODE 12 – Кнопка REC/OK 13 – Дисплей 14 – Кнопки вправо/влево 15 –

Страница 9 из 19

Основные функции и возможности • Процессор Ambarella A2S60, FullHD1080p • Запись видео: 1920*1080(30 к/с); 1280*720(30 к/с); WVGA(60 к/с) , MPEG-4/AVC H.264 сжатие видео • Фотосъемка JPEG, 2560×1920 пикселей • Объектив 120°, широкоугольный, F/2.0, фокусное расстояние 3.2мм • Инфракрасная подсветка

Страница 10 из 19

Начало работы 1. Включите устройство, для этого, нажмите и удерживайте в течение 1-2 секунд кнопку POWER или до появления индикации на экране. 2. Проверьте степень заряда Полный заряд батареи Средний заряд батареи Низкий заряд батареи Заряд недостаточен, подсоедините совместимое зарядное

Страница 11 из 19

Режим видео 1. Режим записи видео включается автоматически при включении устройства. Для ручного переключения режимов нажимайте кнопку MODE. 2. Нажмите кнопку REC для записи видео, повторное нажатие кнопки REC остановит запись 3. Включение/Выключение светодиодной подсветки: Вы можете выбрать

Страница 12 из 19

Режим фото 1. Для переключения режимов нажимайте кнопку MODE до переключения в режим просмотра файлов. Фотографии отображаются на весь экран без каких-либо значков/панелей. . 2. Для переключения файлов нажимайте 3. Для удаления файлов нажимайте, затем нажатием переключайте пункт меню «удалить» на

Страница 13 из 19

Сводная таблица параметров функционала Режим Параметр Описание параметра ВИДЕО Резрешение Выбор разрешения записываемого видео 1920х1080, 1440х1080, 1280х720. Цикл. записи Выбор длительности фрагмента видеозаписи. ВЫКЛ(непрерывно)/1 мин/5 мин/10 мин/15 мин/30 мин/45 мин Примечание! При установке

Страница 14 из 19

СИСТЕМНЫЕ Формат Принудительное форматирование карты памяти Внимание! В процессе форматирования все файлы на карте памяти будут удалены! Штамп лого Включить/выключить штамп логотипа Штамп Выкл./Дата/Время/Скорость G-sensor Изменение чувствительности акселерометра 1-7, где 7 – самый высокий уровень

Страница 15 из 19

Подключение к компьютеру/копирование файлов на компьютер Для подключения к компьютеру используйте кабель USB. Включите видеорегистратор. В папке «Мой Компьютер» появится съемный диск. Записанные вами видео и фотографии будут сохранены на этом диске в папке: /DCIM/100MEDIA. Вы можете сохранять,

Страница 16 из 19

температур(выход из дома на холод) линза может запотевать. Для чистки используйте только специальные средства, продающиеся в специализированных магазинах. • Изображение слишком яркое или слишком темное, по сравнению с реальными условиями съемки Проверьте не установлена ли ручная коррекция

Страница 17 из 19

Спецификация Матрица 5 МПикселей, 1/2.5” физический размер; 1920х1080@30 к/с; 1440×1080@30 к/с; 1280×720@30 к/с; 848×480@60 к/с; MPEG-4/AVC h.264 технология сжатия видеозаписи, формат MOV Фото 5Мегапикселей. Формат JPEG Объектив 4-элементный, 3.2мм f/2.0, широкоугольный, 120 градусов угол обзора

Страница 18 из 19

Разработано ЗАО «Электронные системы «Алкотел» Изготовлено: Шеньжень Самун Технолоджи, 518054, Шеньжень, округ Нашан, ул. Денглианг, центр Хенгу, здание Б, 4 этаж, офис 401 (Shenzhen Samoon Technology Co., Ltd Room 401, Tower B, Floor 4, Hengyu Center, Dengliang Road, Nanshan District, Shenzhen,

Страница 19 из 19

Источник

О производителе

Видеорегистраторы TeXet

GPS-навигаторы TeXet

TN-515DVR

TN-505

TN-610 Voice HD

TN-700

TN-770

TN-744

Как обновить прошивку

Отзывы пользователей

Где можно приобрести

Содержание

Общая информация

Указания по эксплуатации

Комплектность

Общий вид устройства

Общие назначения клавиш

Основные функции и возможности

Начало работы

Режим видео

Режим просмотра видеозаписей

Режим фото

Меню настроек

Сводная таблица параметров функционала

Подключение к компьютеру/копирование

файлов на компьютер

Возможные неисправности и методы

их устранения

Спецификация

Характеристики, спецификации

Инструкция к Видеорегистратору Texet DVR-1GP

Содержание

Общая информация

Указания по эксплуатации

Комплектность

Общий вид устройства

Общие назначения клавиш

Основные функции и возможности

Начало работы

Режим видео

Режим просмотра видеозаписей

Режим фото

Меню настроек

Сводная таблица параметров функционала

Подключение к компьютеру/копирование

файлов на компьютер

Возможные неисправности и методы

их устранения

Спецификация

Аннотация для Видеорегистратора Texet DVR-1GP в формате PDF

Топ 10 инструкций

Другие инструкции

Это тоже интересно:
