Термокамера для копчения своими руками пошаговая инструкция

Приветствую самоделкиных =)
В октябре месяце решился я обзавестись коптильней из дерева, вернее сделать ее своими руками.

Критерии были следующие, холодное, горячее копчение, сушка продукта.
Обязательно контроль температуры внутри камеры. Немного поразмыслив — захотелось больше- конвекцию и пар =)

Посмотрев различные обзоры, прикинув что да как будет — пошел процесс, начал с каркаса.

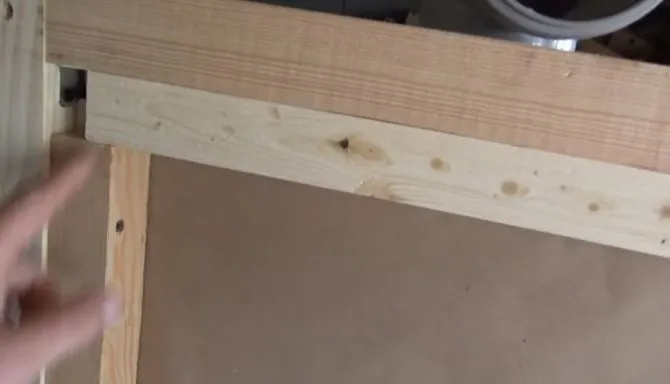

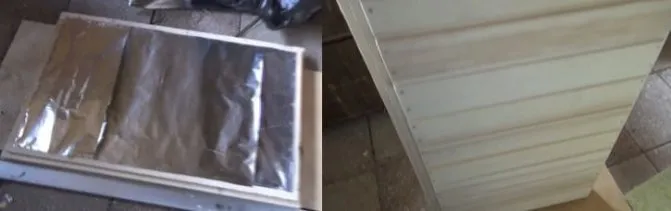

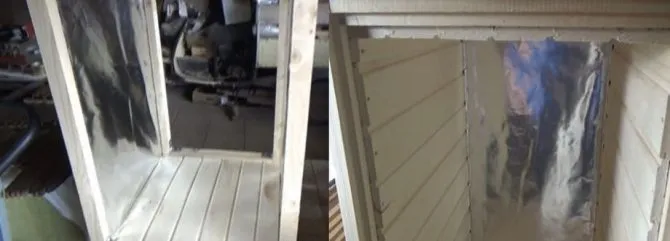

Собрал карказ из брусков 50х50, с пирогом фагонка осина, фальга, мин плита, мембрана, вагонка сосна.

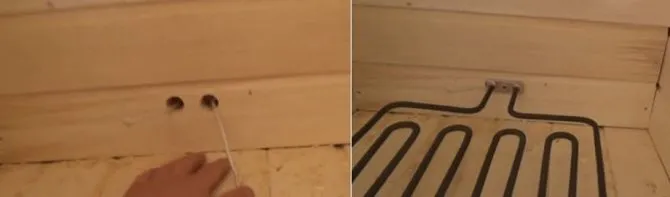

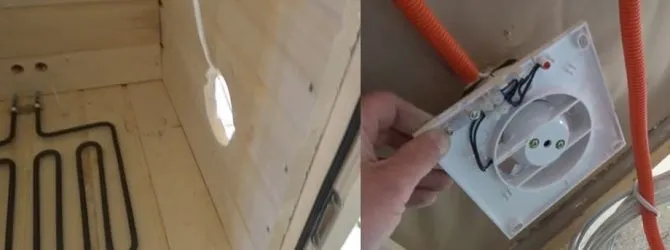

При сборке задней стенки — заложил место под тэн и конвекцию:

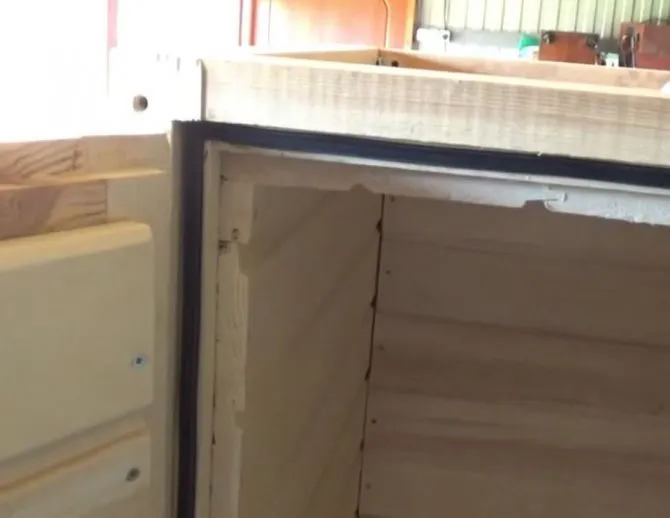

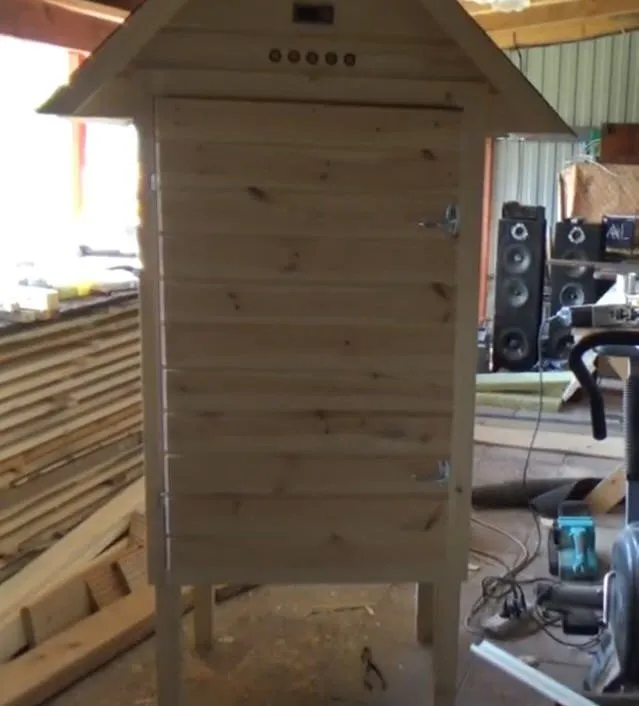

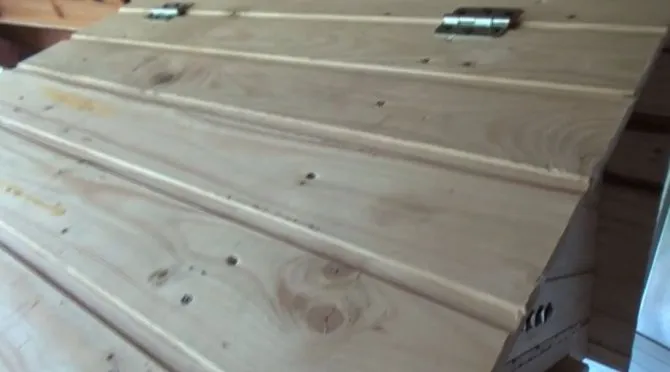

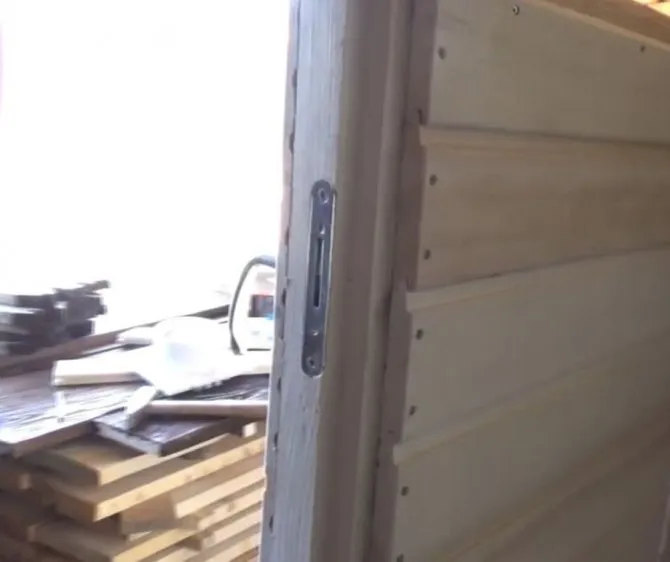

Сделал дверь, и получился у меня вот такой короб:

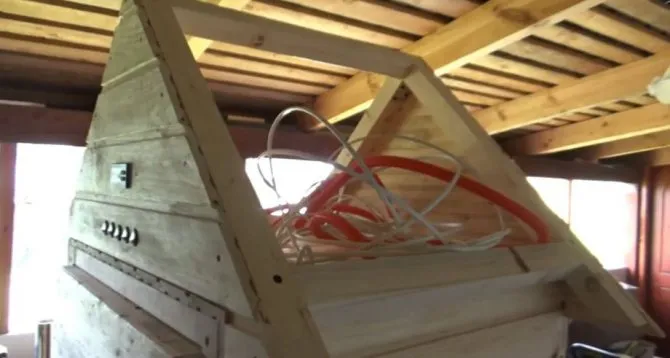

Сделал крышу съемную, т.к. где ее делал вместе с крышей она бы просто не прошла в дверь, крыша открывающаяся, что бы можно было получить доступ к электронике, а так же устроить там не большой склад в виде нагнетателя и щепы.

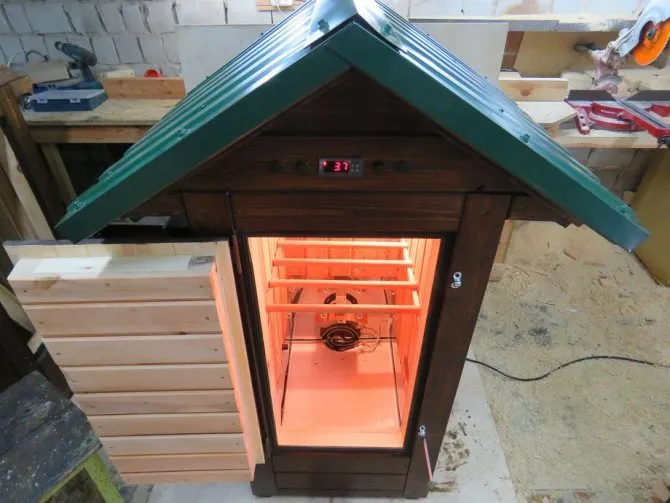

По итогу получилась конструкция как на 1-м фото. Управляется все это дело через китайский термостат, в коптильне встроен тэн на 2 квт. (можно было поставить даже на 1.6 квт, вполне бы хватило), дымогенератор и парогенератор.

К сожалению видео по процессу создания коптилки нет, но есть видео с обзором на нее:

Про дымо генератор и паро генератор ничего не пишу, т.к. кажется это отдельные темы, если хотите все могу рассказать и показать.

И немного фото готового продукта =)

Сейчас рассматриваю тему копчение как бизнес, только начал коптить и уже пошли первые заказы =) Если кому интересно могу рассказать что из этого выходит.

Всем спасибо за внимание, очень буду рад услышать обратную связь.

Дымогенератор:
Что касается самого дымогенератора, используем на первый бак трубу диаметром 120 мм, 0.5 м., толщина стенки 0,5 мм.
Вторая часть дымогенератора из этой же трубы но только труба 0,25м. я просто взял 0.5 м. разрезал пополам.

Самого процесса фото нет, есть только частичные и то некоторых моментов, но более подробно я попытался рассказать на видео:

Вот так приблизительно скрещивается вентилятор на нагнетатель с быстросъемном:

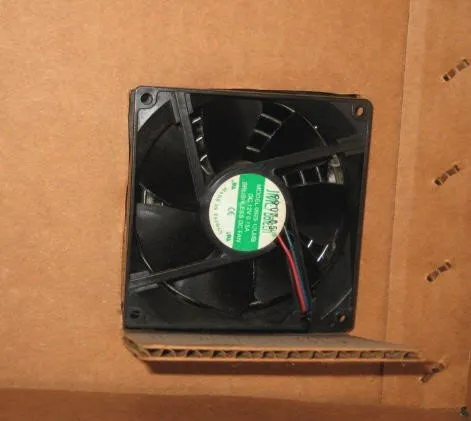

Таким вот образом размещаем вентилятор в коробке:

А это уже первые тесты дымогенератора с автомобильным компрессором:

Относительно простая обработка дымом придает продуктам особый аромат и одновременно консервирует их. У поклонников домашнего копчения может быть несколько аппаратов, например, отдельно для рыбы, мяса и овощей. Делать шкафы-коптильни своими руками можно из чего угодно, главное — соблюдать санитарные требования и выдерживать технологию копчения.

Универсальный коптильный шкаф

Для категории начинающих лучше всего попробовать сделать один шкаф-коптильню на все случаи жизни. Так проще освоить технологию копчения, найти оптимальный режим для разных продуктов.

Требования конструкции

Для того чтобы коптильню можно было использовать на двух режимах, холодном и горячем, для самых разных, часто несовместимых продуктов конструкция должна соответствовать следующим требованиям:

• разбираться на отдельные узлы и детали для мытья и удаления остатков жира (запаха);
• использовать внешний источник тепла и дыма, в качестве последнего лучше всего подойдет обычный мангал;
• объем закладываемых продуктов желательно сделать небольшим, для каждого наименования придется заготовить свою решетку и увлажнитель дыма.

Если планировать эксперименты с коптильней, то на первый раз лучше сделать шкаф для копчения небольшого размера и желательно разборным, то есть таким, чтобы он влез в багажник автомобиля. Для первых проб лучше всего подойдет стационарный мангал на даче. Он будет использоваться в качестве дымогенератора.

Устройство универсальной коптильни

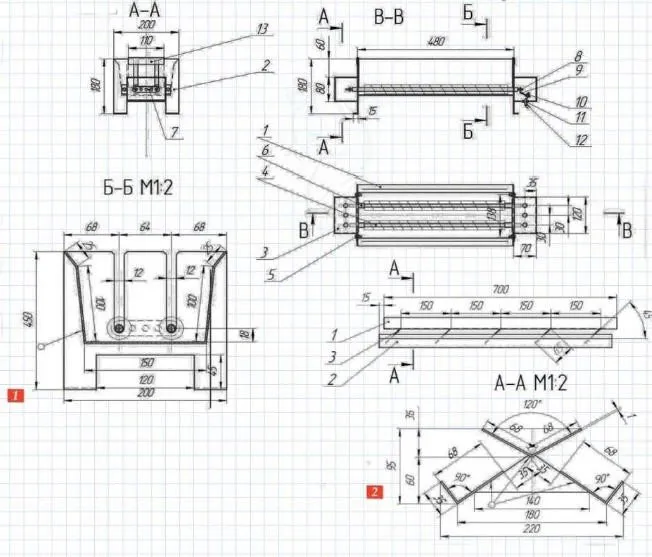

Самый простой вариант шкафа приведен на чертеже ниже.

Конструкция состоит из четырех деталей:

1. Коробчатый корпус с отогнутыми боковыми кромками.
2. Поддон с капельницей для сбора жира.
3. Решетка под укладку продуктов. Две поперечные ручки позволяют вытащить продукты из коптильни без риска обжечься.
4. Крышка, тоже с ручками.

Общий вес шкафа не превышает 3 кг, с продуктами коптильня может потянуть на 5-6 кг. Но все равно масса шкафчика даже при полной загрузке коптильного отделения получается небольшой, что дает возможность устанавливать его прямо на мангал, как на угли, так и на боковые стенки.

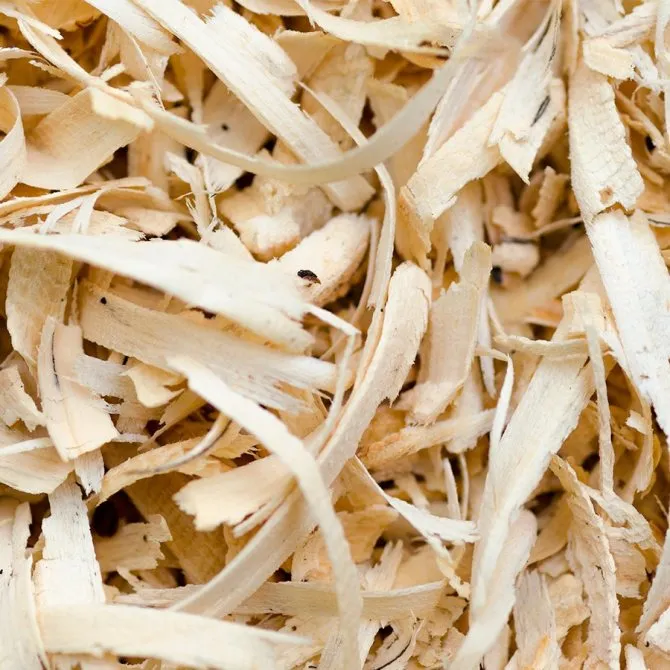

Как работает шкаф-коптильня: на дно короба отсыпается стружка фруктовых деревьев, вставляется поддон, чаша для сбора жира. Далее поверх ставится сетка с продуктами, закрывается крышка. Коптильню ставят на огонь. Режим работы универсального шкафа для копчения нужно подбирать экспериментально.

Шкаф для коптильни холодного копчения из дерева

Коробку необязательно делать из пищевой нержавейки, черной стали или алюминия. При некоторых режимах дым внутри коптильни нагревается до относительно невысокой температуры. Поэтому шкаф вполне можно сделать из дерева или деревянных реек.

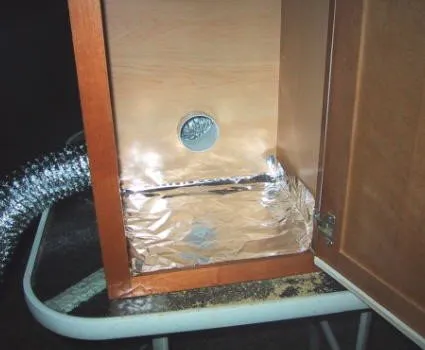

Самый простой вариант — сделать шкаф из фанеры толщиной 6-8 мм. Первоначально собирается каркас из сосновой беленой рейки 20х30 мм, затем нашивают стенки. Получается конструкция, похожая по форме на почтовый ящик, но больше по размерам.

Внутри две пары реек для установки решетки. Так как температура внутри коптильни не превышает 60оС, то разогретый металл никак не повлияет на стойкость дерева.

Теперь главное — нагрев стружки и получение холодного дыма. Можно завести трубу внутрь шкафа через одну из стенок (обычно боковую) или установить внутри спиральный ТЭН от электрической печки. На спираль устанавливается емкость из нержавейки со стружкой.

Иногда емкость закрывают сеткой, чтобы дым дополнительно охлаждался и шкаф работал в режиме холодного копчения. Если подключить нагреватель через ЛАТР, то можно будет плавно регулировать температуру внутри коптильни.

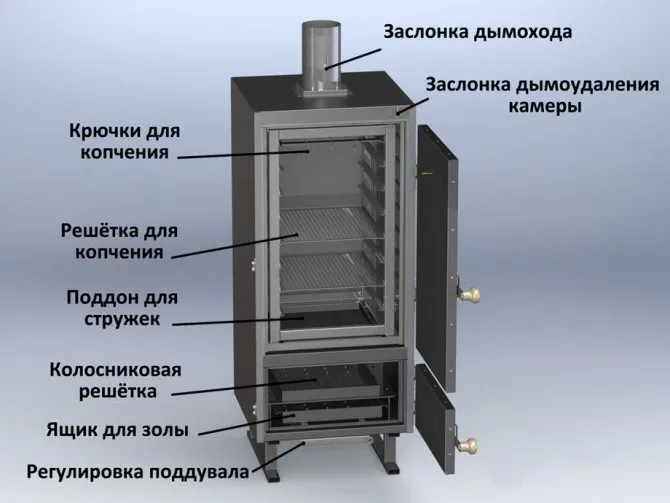

Коптильный шкаф с дымогенератором

Многие любители делают коптильни с выносным источником дыма. Считается, что большая часть тяжелых смол, придающих продуктам горьковатый привкус, остается за пределами шкафа: либо выгорает, либо оседает на стенках дымогенератора.

Для самого шкафа можно использовать любую металлическую емкость нужного объема, главное, чтобы плотно закрывались двери или крышка. Иначе продукты в коптильне будут обрабатываться неравномерно, часть дыма улетучится через щели.

Конструкция дымогенератора может быть по прямой схеме. То есть опилки или стружка сгорают в отдельной емкости и под естественной тягой (на коптильне ставят трубу дымохода), попадают внутрь шкафа, где происходит поглощение веществ, содержащихся в дыме.

Если коптильня небольших размеров, то для дымогенератора используют небольшую металлическую банку, а воздух подают с помощью компрессора или вентилятора, вмонтированного в пластиковую бутылку.

Температура воздуха внутри коптильни может достигать 100оС, поэтому шкаф изготавливают из термостойкого материала. Самый популярный вариант — коробка сбивается из дерева (хорошо держит тепло). Внутренние поверхности оклеивают или обшивают алюминиевой фольгой для запекания овощей в духовом шкафу.

Качество копчения среднее, так как продукты обрабатываются слишком горячим потоком, иногда рыба или мясо просто варятся в дыму и теряют огромное количество жира и влаги. Поэтому большей популярностью пользуется холодное копчение.

В этом случае подачу дыма внутрь шкафа-коптильни выполняют с дополнительной эжекцией холодного воздуха.

То есть температура снижается, а кроме того, удаляется большая часть древесного конденсата, который возгоняется из дерева в процессе тления без доступа воздуха.

Шкаф для холодного копчения с подогревом

Полноразмерную коптильню под обработку продуктов охлажденным дымом нужно проектировать отдельно. Проблема в том, что дымовой поток быстро остывает на продуктах.

Если в классическом шкафу для горячего копчения сильнее всего нагревались продукты на верхних полках, то при холодной обработке дымом лучше коптится нижний ряд. Остатки остывшего дыма поднимаются вверх благодаря тяге, и часто продукты до конца не пропитываются веществами, дымовыми газами.

Поэтому шкаф для холодного копчения всегда выполняется с двойными стенками. В промежутке между стенками укладывается теплоизоляция. Можно использовать пеноплекс или даже монтажную пену. Внутри коптильни стены желательно облицевать термостойким пластиком с гладкой поверхностью.

Многие любители отказываются от использования утеплителей по экологическим соображениям, намеренно строят шкафы из дерева с облицовкой нижней части плиточной теплоизоляцией из пеностекла.

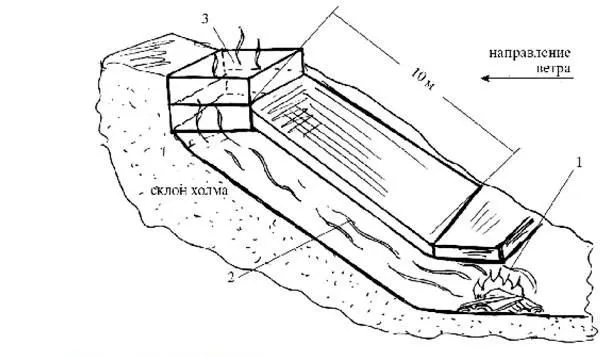

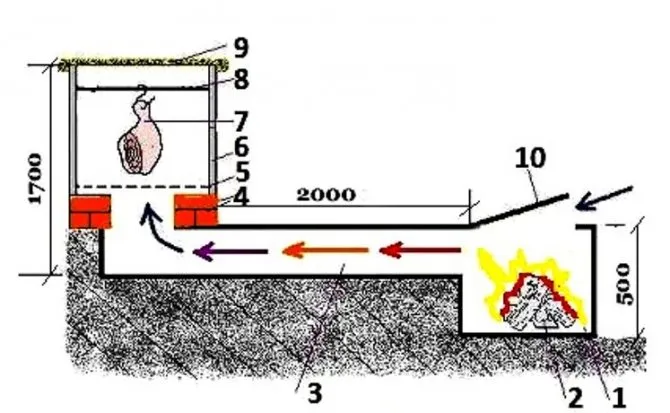

Для того чтобы тепла при холодном копчении было достаточно, подвод дыма выполняют через донную часть шкафа, а сам дымовой поток слегка перегревают.

В донной части коптильни дополнительно укладывают мытый камень: кусковой кремний или гальку. Далее разжигают дрова и до укладки продуктов в коптильню протапливают шкаф как печку. При этом используются дрова из фруктовых или лиственных деревьев (кроме ивы, от них исходит запах болота).

После основательного прогрева галька и камни нагреваются до высокой температуры. На них ставят металлическую емкость с сухими опилками, в печку-дымогенератор загружают только фруктовые дрова, при этом дверцу или заслонку прикрывают, чтобы дым, идущий по каналу, успевал остывать. Далее в шкаф-коптильню вывешивают продукты, на дно устанавливается емкость для сбора скапывающей жидкости.

В таком режиме и при хорошей теплоизоляции коптильня может проработать почти сутки. Нужно только правильно регулировать работу дымогенератора, не допуская сильного перегрева.

Коптильный шкаф для холодного копчения электрический

Не всегда есть возможность построить полноценный шкаф-коптильню с выносным дымогенератором-печкой с подогревом донной части шкафа. Поэтому любители копченостей придумали еще один вариант обустройства коптильни.

Подогрев лампочками

В этом случае вместо ТЭНа или дымовых газов используются обычные лампы накаливания по 100 Вт. Стеклянная колба лампы нагревается до 120оС, плюс стекло никак не реагирует с дымовыми газами. Несколько источников света, установленных в нижней или боковой части коптильни, неплохо прогревают поток.

Правда в такой системе подогрева нужно следить, чтобы жир или сок не попали на стекло, иначе колба лопнет.

Классический вариант

Если коптильней пользуются на постоянной основе, то вместо лап устанавливают обычный ТЭН-змейку с печки, подключают его к регулятору мощности. Чтобы не пересушить дым в коптильне, поверх нагревателей ставят поднос из нержавейки или с никелевым покрытием.

В него добавляют воду, иногда со специями. Это проще, чем натирать мясо или рыбу ароматными приправами вручную.

Шкаф для холодного копчения из нержавейки

Среди тех, кто только начинает осваивать коптильню в домашних условиях, бытует мнение, что лучше всего делать шкаф из нержавеющей стали. Примерно половина предлагаемых на рынке коптилен фабричного изготовления выполнена из нержавейки.

На самом деле шкаф из нержавейки — не самое удачное решение. Коптильня не ржавеет и не окисляется, но в условиях горячего копчения продукты приобретают характерный металлический привкус. Поэтому, если делать шкаф из нержавейки, то из специальной пищевой (медицинской) стали, и только для холодного копчения.

Пищевая нержавейка имеет матовый оттенок серовато-желтого цвета. Это говорит о большом содержании никеля. Стали с блестящей белой поверхностью — это нержавейки с высоким содержанием хрома. Их можно использовать только для наружного корпуса коптильни.

Шкаф изготавливается в виде двух коробов 50х70х100 см — наружного, и 40х60х90 см — внутреннего. Термоизоляцию делают из монтажной пены, ее наносят на внутренний короб и сразу же надевают наружный. Через пару часов обе детали надежно склеиваются, и можно будет навесить дверцу, сделать ввод для дымогенератора.

В этой конструкции ввод дыма выполняется не в донной части коптильни, а сбоку между двумя полочками. Теплое облако дыма, попадая в коптильню, оказывается зажатым между двумя полками с продуктами, поэтому остывает медленно, и большая часть тепла и летучих соединений попадает на копчености, а не на стенки шкафа.

Устройство для получения холодного дыма лучше купить или, если делать своими руками, то изготовить несколько вариантов. Режим работы для холодного копчения придется подбирать индивидуально.

Толщина листа произвольная, но не менее 2 мм. Если есть возможность, то лучше сделать полки из никелированной латунной сетки, а не из нержавейки.

Шкаф для копчения колбасы

Мясные продукты можно готовить на горячем или холодном дыму.

Но есть некоторые особенности, например, сало, шпик, бекон предварительно просаливают в маринадах или рассолах. В коптильне такой продукт подвергается обработке дымом при температуре не более 60оС. То есть жиры не вытапливаются, и продукт сохраняет природную влажность.

Таким же способом часто готовят «быструю» сырокопченую колбасу. По инструкции время приготовления уменьшается с 4 недель до 8 часов. Но температуру в шкафу снижают до 45-50оС. То есть теоретически можно коптить вместе с маринованной грудинкой или окороком. Но лучше этого не делать, так как универсальный шкаф всегда отдает старым салом. Поэтому для сырокопченых колбас лучше сделать отдельную коптильню.

Для приготовления обычной копченой колбасы подойдет любой шкаф с нагревателем. Например, если нужно переработать большое количество мяса, то сойдет и обычная бочка. В донной части нужно сделать 15-20 отверстий диаметром 3-4 мм. Чистую, выжженную дровами и выпаренную бочку устанавливают на кирпичи, внутрь загружают опилки вишни и абрикоса. Вывешивают колбасы и разжигают огонь под днищем.

Если делать специальный шкаф для копчения колбас, то оптимальным вариантом будет модель коптильни с дровяным подогревом. Корпус можно сварить из тонколистовой низкоуглеродистой стали. Наружные поверхности окрашивают порошковой краской. Внутренние поверхности просто зачищают и выпаривают от запаха смазки.

Подобная схема коптильни удобна тем, что есть возможность регулировать температуру нагрева с помощью заслонки на трубе. А также можно менять поддон с тлеющей опилочной массой, например, если рецепт приготовления мяса требует последовательной обработки двумя или тремя сортами опилок.

Шкаф для копчения рыбы

Коптильню под рыбные продукты нужно делать отдельно от камеры для приготовления мяса или колбас. Пригоревший рыбный жир вывести из коптильни практически невозможно. Периодически шкаф выпаривают кипящей водой, но все равно запах остается.

Речную рыбу готовят преимущественно «на горячую». У нее много жира, а кроме того, обязательно есть запах тины. Кроме того, это хороший способ избавить продукт от возможных паразитов. Если планируется коптить мелкую рыбу (до 25 см длиной), то шкаф делают трехъярусным с обязательным подогревом или дополнительным дымогенератором.

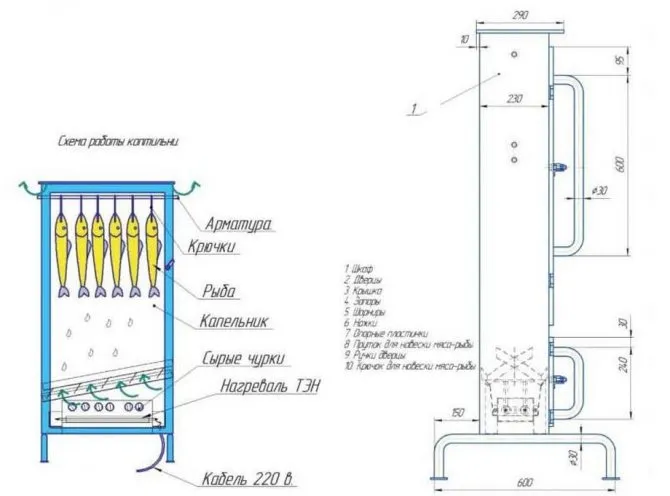

Для приготовления рыбы длиной более 30 см лучше всего подойдет классический шкаф-коптильня с электрическим подогревом и лотком для стока жира.

Корпус можно позаимствовать у старого электрического шкафа управления, как на чертеже.

Металл стенок достаточно толстый, и собраны они гораздо качественнее коптилен, которые продают в магазинах. Нужно всего лишь освободить шкаф от содержимого, удалить ненужные блоки и крепления. Краску нужно обязательно обжечь или удалить пескоструйным аппаратом.

В нижней части корпуса устанавливается ТЭН и сетка для тления сырых чурок. После загрузки и включения ТЭНа первым пойдет пар, он хорошо прогревает рыбку. Далее по мере нагрева дым становится более насыщенным, можно уменьшить мощность и дать поработать коптильне еще 3-4 часа.

Для копчения рыбы на кухне можно использовать оригинальную конструкцию металлического шкафа с двойными стенками. Теплоизоляции нет, пространство ничем не заполнено, кроме того, на внутренних стенках сделано несколько сотен сквозных отверстий.

Нижняя часть выполнена по той же схеме, что и большинство камер горячего копчения. Нагрев выполняется электрической плиткой, поддон для опилок не имеет рассеивающего листа. После разогрева дым поднимается и проникает в коптильную камеру через отверстия. Регулировать приток можно с помощью отверстия, закрытого пробкой.

Такая схема обеспечивает глубокое, а главное — равномерное проникновение дыма в рыбу, без перегрева или обваривания. С помощью такого шкафа очень удобно коптить мелкую рыбу, плотву, форель, ставриду.

Коптильный шкаф из холодильника

Для изготовления коптильни потребуется старый холодильный шкаф. У них нет морозилки, поэтому разобрать и подготовить к работе будет проще, чем обычный холодильник. Прежде всего нужно будет снять внутреннюю пластиковую облицовку, в том числе с дверей. Затем из корпуса удаляется теплоизоляция, она может быть из стекловолокна или пенополистирола. Кроме того, придется снять краску и зачистить поверхность до белого металла.

Также нужно будет снять уплотнитель, заменить его на термостойкую резину или войлок.

Металл стенок достаточно толстый, поэтому устойчивость шкафа никак не изменится. Дно нужно будет заменить: вставить металлический лист с ТЭНом и сделать дополнительное крепление для тарелки с опилками. Расстояние от дна тарелки до трубок ТЭНа должно быть не более 5 мм.

Внутри камеры можно установить дополнительную облицовку из листового алюминия, это упростит уборку коптильни и поможет сохранить тепло. Но часто коптильный шкаф работает без дополнительной облицовки.

В потолочной части корпуса обязательно делают дымоход с пробкой или заслонкой, это поможет регулировать процесс заполнения камеры коптильни дымом.

Итоги

Сделать коптильный шкаф своими руками несложно, если знать особенности процесса копчения продуктов. Самое важное в любой камере — это плавная регулировка процесса дымообразования. Только так можно настроить аппарат на нужный режим работы.

Расскажите о своем опыте постройки коптилен. Какие из них оказались наиболее удачными? Оставляйте свои комментарии ниже, делитесь статьей в соцсетях и добавляйте ее в закладки.

Изготавливается коптильная камера своими руками из подручных материалов — бочки, старого холодильника или деревянных досок. В зависимости от объёма камеры есть бытовые, с меньшей производительностью и функциональностью, и для малого бизнеса, большего объёма и с большим количеством настроек.

Коптильные камеры для дома

В каждой коптильне есть три основных детали — дымогенератор, дымоход и коптильная камера. В аппаратах холодного копчения они представляют из себя три отдельных узла, в устройствах горячего копчения они собраны в одном корпусе с дымогенератором и коптильной камерой, являющейся неотъемлемой частью любой коптильни.

Справка! На больших предприятиях используются стационарные агрегаты другого типа, состоящие из большого количества узлов и собирающиеся на месте эксплуатации.

Дома и на даче в основном используются бытовые аппараты объёмом до 200 литров без автоматической регулировки температуры и времени копчения.

В зависимости от конкретных условий и возможностей хозяина домашние коптильни могут изготавливаться из разных материалов и различного размера.

Камера для копчения рыбы

Рыба — продукт более нежный и требовательный к условиям приготовления, чем мясо:

• Дым в камеру для холодного копчения поступает остывший. Её конструкция и принцип работы не отличаются от установки для приготовления мяса.
• В установку горячего копчения поступает дым, нагретый до температуры 60-120°С, и остывает внутри или образуется прямо в камере. Поэтому расстояние между верхней и нижней решётками в коптильне для рыбы не должно быть больше 50-60 см, иначе вверху продукт останется сырым, а внизу пригорит.

Размеры коптильни зависят от размеров рыбы:

• небольшие и среднего размера рыбы — 45х25 и высотой 25 см;
• рыбы большого размера — не менее, чем 50х30 и высотой от 25 см.

Совет! Для горячего копчения рыбы можно использовать камеру любой высоты, но заполнять её не полностью.

Камера для копчения из холодильника

Простой в изготовлении является коптильня из старого холодильника. У него есть основные детали камеры — металлические стенки, дверца и металлические решётки для продуктов. Использовать такое устройство можно для коптильни как холодного, так и горячего копчения.

Применить этот агрегат для холодного копчения проще всего:

1. в однокамерном холодильнике удалить морозилку;
2. заделать отверстия, оставшиеся от трубок и проводов деревянными пробками;
3. в стенке проделать отверстие для дымохода;
4. установить решётки на необходимом уровне.

Для использования холодильника в качестве коптильни горячего копчения, его необходимо переделать:

1. Демонтировать морозилку, терморегулятор и лампу. Заделать оставшиеся отверстия.
2. Удалить все пластмассовые детали, теплоизолятор и уплотнительную резину. При нагреве они выделяют вещества, ухудшающие вкус продуктов и являющиеся вредными для здоровья.
3. Вместо уплотнительной резины установить деревянные планки той же толщины. Можно также переделать крепление дверей.
4. К стенкам болтами прикрутить уголки под полки с продуктами. Их можно заменить стальными прутками, которые вставляются в просверленные отверстия.

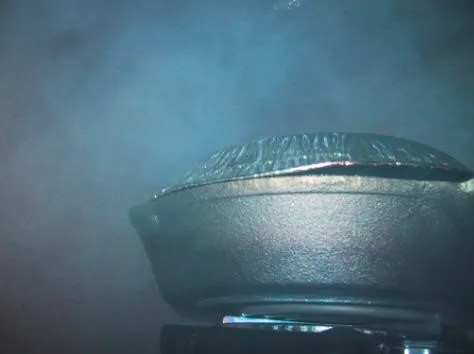

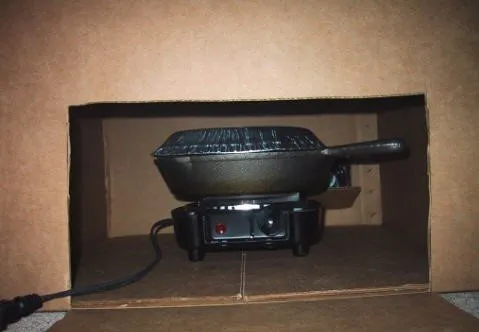

5. На дно установить электроплитку. На плиту ставится старая чугунная сковородка с опилками.
6. Выше сковородки устанавливается поддон для сбора жира. Его размер на 10 см меньше дна холодильника.

Совет! Лучше использовать старые холодильники советского выпуска. В них использовался более толстый металл. Идеальный вариант — холодильник типа «ЗИЛ» с замком на дверце.

Коптильная камера своими руками из бочки

Простая в изготовлении коптильня получается из металлической бочки. Лучше, если она будет иметь съёмную верхнюю крышку, иначе её придётся удалить. Используется такое устройство как для горячего, так и для холодного копчения:

1. Снять или удалить верхнюю крышку. Отмыть бочку от остатков содержимого.
2. На высоте 10 см от дна прорезается отверстие для дымохода.
3. В стенках сверлятся по 4 отверстия диаметром 12 мм на одном уровне для двух поперечных перекладин в одном ряду — на высоте 20 см от дна для поддона, собирающего капающий жир и необходимой высоте для установки решёток или крючков с продуктами. Отрезается необходимое количество стальных прутьев или арматуры диаметром 10 мм
4. На нижний ряд прутьев устанавливается поддон. Его диаметр на 10 см меньше внутреннего диаметра бочки. Для более простого извлечения к поддону прикрепляют крючки или петли, которые прикрепляются к верхнему краю ёмкости.
5. Изготавливают решётки. Их можно сделать из стальных прутьев, деревянных палок, а при холодном копчении из полок старого холодильника.
6. Собранную коптилку накрывают ранее снятой крышкой. Если крышки нет, то вместо неё используется деревянный щит или лист металла. Вместо крышки допускается просто накрыть коптильню из бочки плотным мешком, а для герметичности его смачивают водой.

Информация! В установках горячего копчения дымоходное отверстие не делается. Вместо этого на дно бочки насыпаются опилки, а под бочкой разводится небольшой костёр.

Камера холодного копчения из дерева

Простая в изготовлении коптильня получается из деревянных досок. Конструктивно она похожа на деревянный ящик с дверцей. Для личного использования достаточно размера установки 1х1х1 м.

Для этого необходимы:

• бруски для каркаса 50х50 мм;
• вагонка или обычные доски для обшивки стен и крыши;
• датчик температуры (термометр);
• дверные петли, ручка и шпингалет;
• труба или прут для подвешивания продуктов.

Важно! Пиломатериалы необходимо брать только лиственных пород, кроме берёзы.

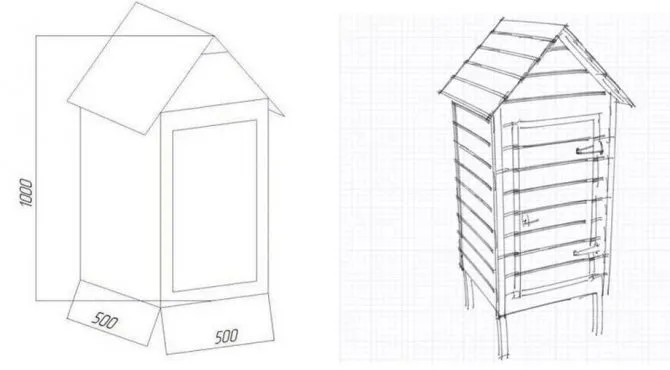

Перед началом работ желательно сделать чертёж установки. Последовательность изготовления коптильни холодного копчения своими руками следующая:

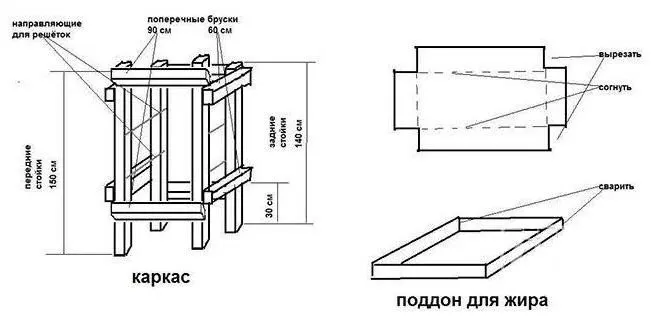

• из деревянных реек собирается каркас конструкции:
• три стороны, дно и крыша обшиваются досками;
• в верхней части закрепляется труба для крюков с продуктами;
• на противоположных стенках, на одинаковой высоте, закрепляются рейки для решёток с копчёностями;
• из вагонки и брусков собирается дверь;
• к двери прикручиваются петли, ручка и шпингалет и она устанавливается в камеру;
• в просверленное отверстие вставляется термометр.

Если дымоход проложен в земле, то дымоходное отверстие вырезается в дне, а если будет использоваться дымогенератор, то камера устанавливается на подставку из кирпичей и отверстие вырезается на высоте 50-100 мм над дном.

Особенности коптильных камер для разных видов копчения

Есть разные виды копчения, отличающиеся по температуре дыма:

• 20-35°С — холодное;
• 35-70°С — горячее;
• 70-120°С — запекание в дыму.

Для холодного и горячего копчения используются устройства разной конструкции:

• при холодном копчении дым вырабатывается отдельно, дымогенератором и поступает в коптильню по дымоходу;
• при горячем копчении и запекании дым производится внутри коптильной камеры путём нагрева опилок, насыпанных на её дно.

Коптильная камера холодного копчения своими руками

Установка для холодного копчения состоит из трёх основных частей:

• дымогенератор, вырабатывающий дым;
• дымоход, проходя по которому дым охлаждается и очищается от влаги и смол;
• коптильная камера, в которую поступает охлаждённый дым и в которой находятся продукты.

Ёмкость должна плотно закрываться для достижения максимальной концентрации дыма.

В коптильной камере для холодного копчения температура дыма не превышает 35°С, поэтому она может быть изготовлена из любых материалов — металла, дерева и полиэтилена, натянутого на каркас из пластмассовых или деревянных реек. Кирпич и другие пористые материалы использовать не рекомендуется — они впитывают влагу и смолы из дыма, которые через некоторое время начинают гнить и портить запах копчёностей.

Внутри коптильни устанавливаются решётки для укладки или крюки для подвешивания продуктов.

Совет! Копчёности размещаются плотно для максимальной производительности коптильни, но так, чтобы они не касались друг к другу и стенкам камеры.

Коптильная камера горячего копчения своими руками

В коптильню горячего копчения дым поступает нагретый до более высокой температуры. Часто он вырабатывается прямо в коптильной камере. Изготавливается такое устройство из стальных листов или старой бочки:

1. коптилка устанавливается на подставке из кирпичей;
2. на дно камеры насыпаются опилки и щепки;
3. на крюках и решётках размещаются продукты, коптилка закрывается;
4. под установкой разводится огонь, дно нагревается и опилки начинают выделять дым.
5. Такое устройство можно сделать стационарным, с кирпичными стенками и дном из стального листа.

Важно! При горячем копчении из мяса и рыбы начинает капать жир. Поэтому обязательным элементом подобных устройств является поддон для сбора жира. Он располагается выше опилок и меньше на 5-10 см, чем внутренний размер установки.

Универсальная коптильная камера

Универсальные коптильные камеры позволяют коптить продукты обоими способами:

• В режиме холодного копчения рядом с аппаратом устанавливается дымогенератор. Дым, вырабатывающийся в нём, остывает в дымоходе и холодным поступает внутрь к продуктам.
• В режиме горячего копчения дым производится внутри корпуса. Опилки насыпаются на дно и нагреваются костром или электроплиткой, расположенными под коптилкой.

Для такой работы можно переделать обычную коптильню горячего копчения. В её корпусе проделывается дымоходное отверстие, а в горячем режиме оно закрывается деревянной пробкой.

Важно! В режиме горячего копчения нельзя открывать крышку до полного остывания из-за опасности возгорания опилок.

Коптильная камера для малого производства

Коптильные установки, предназначенные для малого бизнеса, отличаются от аппаратов индивидуального использования более высокой производительностью, работой в автоматическом и полуавтоматическом режиме и возможностью осуществлять разные виды копчения.

Производители выпускают подобные устройства, рассчитанные на 100 кг продукции или любое другое количество продуктов, по требованию заказчика.

Промышленные коптильные камеры

Такие устройства производятся в различной комплектации, с разными характеристиками и производительностью и могут готовить до 10 т копчёностей в сутки. Загрузка и выгрузка осуществляется полностью автоматически либо вручную.

В мини-коптильнях во время работы регулируются температура, влажность и другие параметры. Эти установки способны готовить мясо, рыбу и другие продукты в различных режимах, с дымом и без него:

• варка;
• сушка;
• обжаривание;
• запекание;
• разные виды копчения.

Изготавливаются эти аппараты из пищевой нержавеющей стали и устанавливаются на приусадебных участках и небольших фермерских хозяйствах, а готовая продукция реализуется в ближайших магазинах или среди постоянных клиентов.

Термокамера для копчения

Термокамера — это специализированное устройство, предназначенное для определённого вида сырья и способа приготовления. Камеры предназначены для термической обработки небольших партий продукции.

Для повышения качества продукуции в ней имеется большое количество датчиков, регуляторов и дополнительных механизмов — ТЭНов, вентиляторов и других.

Обдув тёплым воздухом и дымом ускоряет процесс приготовления и позволяет вести его в автоматическом режиме. На следующей схеме показано направление движения воздуха в термокамере:

Полезные советы

1. Нужно перепроверить все размеры и инструкции по строительству перед началом пользования.
2. Следите за температурой камеры для холодного копчения до 40 градусов, при горячем до 140 градусов.
3. Коптить лучше с утра, при слабом ветре и полном отсутствие осадков.
4. Внизу коптильни лучше ставить поддон для стока жира.
5. Лучше использовать опилки фруктовых деревьев, нельзя использовать смолистые породы, они не будут греть нужной температурой.
6. Не открывайте коптильную камеру без острой надобности.
7. Не переборщите с опилками, хватит и 200 грамм.

Фотогалерея копченостей из коптильного шкафа, сделанного своими руками

Для домашнего копчения продуктов потребуется специальное устройство — коптильня. Её можно приобрести в готовом к использованию состоянии, однако стоимость такого оборудования достаточно высока, особенно если речь идет о холодном копчении пищи. Если вы заинтересованы, то можно рассмотреть вариант создания своими руками шкафа для копчения.

Делаем деревянную коптильню самостоятельно

Из чего лучше сделать шкаф для копчения

Для коптильни домашнего производства подойдёт любая ёмкость из экологически чистых материалов без специфического запаха. Также эта ёмкость должна быть герметичной, иметь возможность боковой или верхней загрузки. В домашних условиях приспосабливают следующие предметы:

• Железные трубы большого диаметра, бочки, бидоны. Труба есть не у каждого, а покупать дорого, поэтому оптимальное решение — коптильня из бочки на 100–200 литров. Чем больше объём, тем вместительнее получится коптилка и тем удобнее загружать и доставать продукты.
• Из холодильника или газовой печки. Менее предпочтительный, чем бочка, вариант, так как приспособить это оборудование несколько сложнее. Холодильные корпуса часто применяют для изготовления компактных коптилен, корпус которых содержит все элементы: дымогенератор, коптильную камеру и сушилку.
• Металлические шкафы (несгораемые сейфы для оружия, инструментов или хозяйственных принадлежностей).
• Деревянная коптильня. Натуральное дерево — экологичный и доступный материал, из которого достаточно просто построить камеру для копчения. Он несколько уступает в практичности и долговечности металлу, но при правильной обработке эта разница сводится к минимуму. Для изготовления шкафа горячей обработки следует использовать только лиственные породы — хвойные могут дать привкус смолы.
• Капитальное строение. Конструкция из кирпича или камня будет актуальна для тех, кто планирует заниматься копчением в промышленных масштабах или близких к ним по объёму. Важно помнить, что кирпич внутри камеры нельзя оставлять открытым. Со временем он напитает влагу (конденсат), которая в совокупности с продуктами горения даст неприятный затхлый запах.

Особенности домашней коптилки

Создать коптильню своими руками несложно, хотя многое зависит от ее типа и габаритов. Самые простые мобильные мини коптильни можно соорудить буквально за считанные минуты и приготовить разнообразные яства, уникальные по аромату и вкусу, которые невозможно раздобыть даже в мегамаркетах.

Копчение – разновидность тепловой обработки, после продолжительного окуривания, продукты приобретают характерные вкусовые качества.

Коптильный способ обработки обладает большим количеством плюсов:

• дым эффективно уничтожает болезнетворную микрофлору, делая блюда не только полезными, но и безопасными для здоровья;
• копчености в большей степени сохраняют важные микроэлементы, которые разрушаются под воздействием слишком высоких температур;
• сроки годности копченых продуктов намного больше, ведь дым их «консервирует».

А вы знаете, что на вкус готового копченого блюда влияет вид используемых дров? Ведь каждая порода дерева горит по-своему и обладает индивидуальным привкусом. Например:

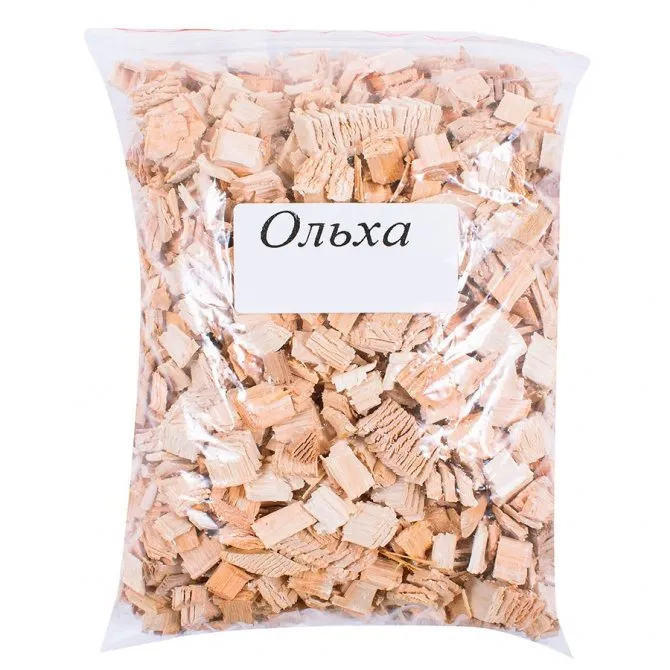

Ольха. Идеальна при изготовлении растительных продуктов и любого мяса.

Рассказывая о том, как создать коптильню своими руками, необходимо объяснить и о способах копчения. А именно о разных температурных условиях при приготовлении. Они зависят от расстояния до источника огня продуктов. Наиболее оригинальные и ароматные копчености получаются вариантом холодного копчения (оно проводится при +25⁰С-+45⁰С). Процедура холодного обкуривания длительная и может занимать несколько суток.

Для холодного метода копчения продукты заранее подготавливаются и обрабатываются. А при слишком долгом хранении готовые яства могут немного усыхать, но не теряя заявленных качеств.

Если необходимо приготовить копчености очень быстро, идеальным станет способ горячего копчения при температуре в +50⁰С-+100⁰С. Готовность продуктов отмечается уже спустя 3-4 часа. Но их необходимо быстро употребить в пищу, иначе они могут испортиться при длительном хранении.

Чертежи и схемы для шкафа

На рисунке приведена схема низкотемпературной коптилки, пригодной для установки в частном доме, на даче или загородном участке. Необязательно точное соблюдение размеров, но длину дымохода меньше двух метров лучше не делать.

1. Топка.
2. Щепа.
3. Дымоход.
4. Кирпичная кладка.
5. Железная решётка.
6. Деревянная или металлическая ёмкость.
7. Полуфабрикат.
8. Негерметичная крышка (в данном случае мешковина).
9. Дверка топки.

Проходная коптилка на склоне

1. Источник дыма.
2. Дымоход.
3. Коптильная ёмкость.

Для схемы горячего копчения, приведённой ниже, подойдёт металлический корпус (шкаф или бочка).

Дымогенератор — купить или сделать

Цена недорогого дымогенератора начинается от 2500 руб. Более производительное и надёжное оборудование будет стоить не меньше 5000 руб. Эти средства можно сэкономить, изготовив дымогенератор собственноручно.

Для сборки понадобятся:

• Ящики или коробка ёмкостью не меньше 0,1 куба.
• Для холодной обработки нужен металлорукав или пластиковый гофр (менее предпочтительно) длиной 2–3 м. Диаметр должен соответствовать разъёму дымохода.
• Вентилятор или компрессор для нагнетания воздуха.
• Кабеля, выключатель.

Сборка простейшего дымогенератора для холодной обработки дымом:

В верху ящика сделайте отверстие под гофру и вставьте его туда.

Внизу ящика поставьте электропечь со сковородой.

В этом же ящике снизу, в стенке напротив гофра, сделайте отверстие под вентилятор.

Для герметизации ёмкости проклейте все стыки ящика малярным или обычным скотчем. Положите на сковороду щепу и включите электропечь.

После запуска вентилятора дым по гофрированной трубе будет подаваться в коптильную камеру.

Пошаговая инструкция по изготовлению

Так как существует два типа копчения, рассмотрим конструкции для холодного и горячего способов.

Холодное

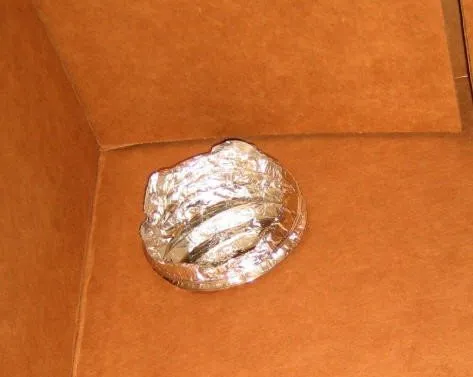

Вариант с дымогенератором из картонной коробки (инструкцию по сборке смотрите выше)

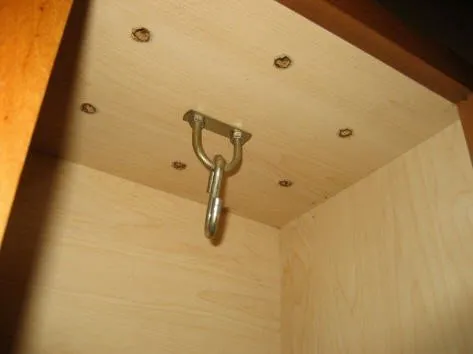

Из мебельных щитов соберите шкаф. Для низкотемпературной обработки можно использовать любые породы дерева и фанеру, металлические ёмкости также подойдут.

Сделайте снизу отверстие и вставьте туда переходник с подсоединённым гофром. На дно постелите фольгу.

Вверху сверлом на 12 просверлите несколько отверстий для выхода дыма и закрепите крючок.

Соедините дымогенератор со шкафом.

Копчение начнётся после разогрева пиломатериалов и включения вентилятора.

Горячее

Так как внутри коптильной камеры будет температура до 150 градусов, лучше для её изготовления использовать металл. Хвойные породы дерева применять нежелательно — при нагреве испаряется смола, пропитывая запахом продукты. Также не рекомендуется делать из фанеры или МДФ. Склейка этих материалов выполняется на формальдегидный клей, который будет испаряться и частично проникать в копчёности.

Подготовка дров

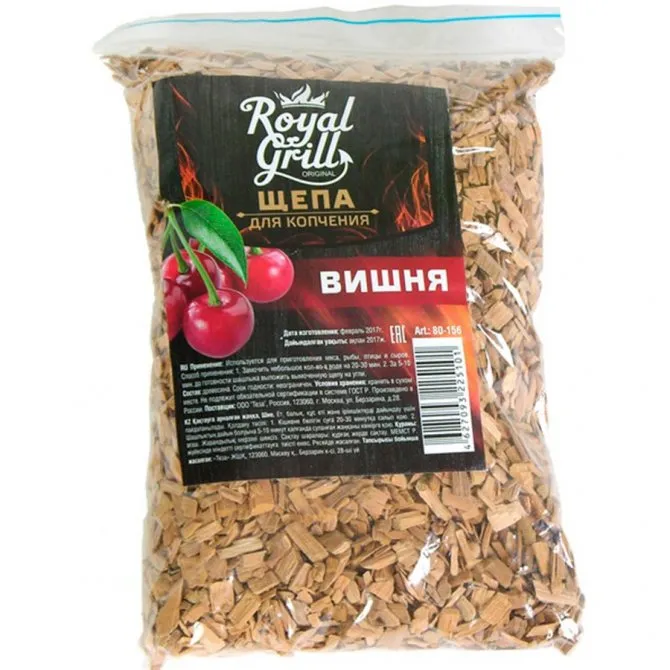

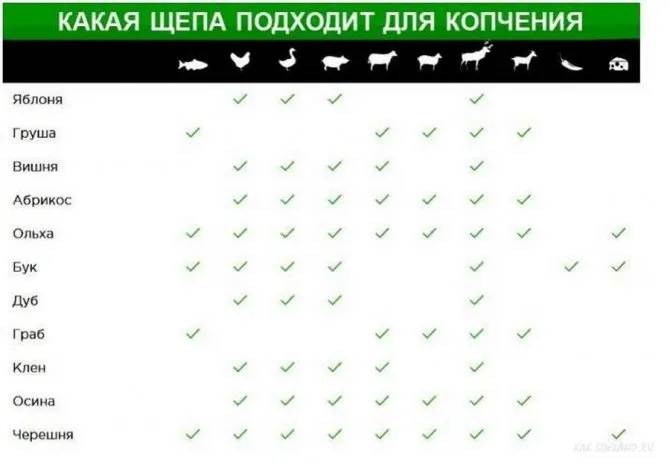

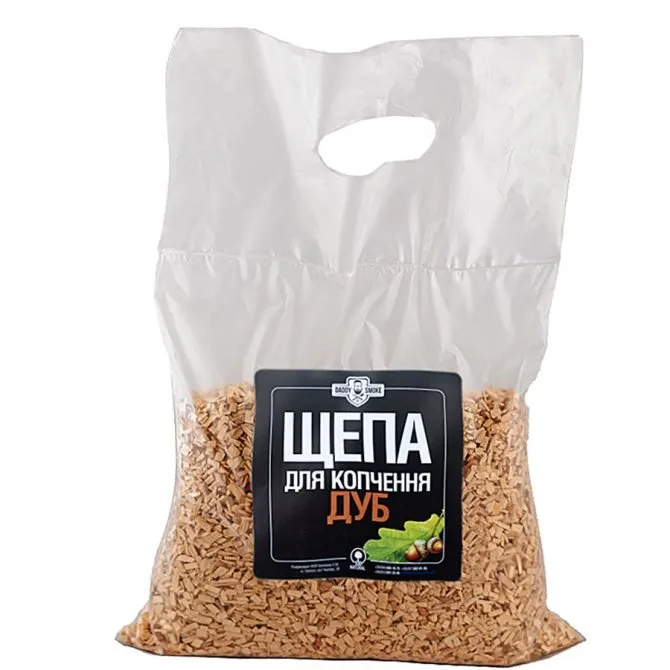

От состава щепы во многом зависит вкус и запах конечного продукта. Разнообразное готовое сырье для копчения продается в магазинах, но приготовить дрова можно самостоятельно.

Если в саду проводятся работы по формированию крон и обрезке плодовых деревьев, не нужно спешить выбрасывать ветки и сучья. После хорошей просушки их измельчают и используют по назначению. Особенно аппетитный аромат приобретают копчености от стружек яблони.

Щепа должна быть сухой и чистой

Виноградную лозу для копчения и приготовления шашлыка часто применяют на Кавказе. Дым от тлеющей лозы придает деликатесу нежный фруктовый вкус и золотистый цвет. На дачных и приусадебных участках более северной зоны эта теплолюбивая культура тоже довольно распространена. При ежегодной обрезке остается много ненужных веток, которые можно высушить, измельчить и использовать в смеси с древесными опилками.

Для придания пряных ноток в щепу добавляют веточки можжевельника, рябины, акации. Они не только обогащают продукт ярким ароматом, но и дополнительно оказывают бактерицидное действие.

Важно. Нельзя использовать щепу из хвойных пород деревьев. Она придает дыму горечь из-за высокой смолистости.

Универсальная коптильная камера из вагонки

Далее будет приведена инструкция по изготовлению шкафа, приспособленного как для горячего, так и для холодного копчения.

Каркас делаем из строганных брусков сечением 40х40. Длина вертикальных — 140 см; горизонтальных (внутренний размер) — 60 см. Соединяем уголками на саморезы. Высота ножек — 30 см.

Спереди каркаса делаем паз, в который будет вставляться дверка (так же из сороковых брусков, собранных на уголки). Паз выбираем фрезерной машинкой.

Внутри на все стенки прибиваем фольгу, после зашиваем вагонкой.

Чтобы прибить фольгу на заднюю стенку, дополнительно прикручиваем к ней бруски.

Дверку обиваем фольгой, внутрь кладём утеплитель, затем обшиваем вагонкой с двух сторон.

В качестве ручек можно использовать оконную фурнитуру.

Проём дверки герметизируем резиновым уплотнителем.

Внизу шкафа сверлим два отверстия для подключения тэна.

В боковой стене отмечаем отверстие под вентилятор (диаметр 100 мм) и выпиливаем его лобзиком.

Сверху сверлим отверстие диаметром 50 мм под трубу для вытяжки.

Снаружи утепляем минватой (на толщину бруса), крепим гидробарьер и забиваем вагонкой.

На противоположной вентилятору стенке отмечаем отверстие для дымогенератора.

Делаем заготовку для крыши: четыре бруска, запиленных под 45 градусов. Длина каждого — 65 см.

Собираем крышу на уголки и зашиваем фронтоны вагонкой.

Сверху также бьём вагонку, одну сторону можно сделать открывающейся.

Результат:

Стационарная коптильня

Весьма приятной новостью является тот факт, что особых затрат не предвидится, а если в хозяйстве рачительного хозяина найдутся нужные материалы, то потребуется только приложить усилия.

Устройство коптильни

На схеме показано устройство классической коптильни, где:

1. Дымогенератор (печь).
2. Дымоходный канал.
3. Коптильня.

Теперь приступим к изготовлению, используя готовые чертежи или разработав свою схему по нашим рекомендациям.

Видео: простая коптильня в земле

Видео: конструкция для холодного копчения

Как построить баню своими руками дешево?

Постройка бани своими руками может быть довольно затратной задачей, но есть несколько способов, как сэкономить на материалах и сделать проект более доступным.

1. Выберите простой проект и материалы. Чем проще дизайн бани, тем меньше потребуется материалов и денег на строительство. Для конструкции стен и потолка можно использовать дешевый материал, такой как брус, доски или фанера.

2. Используйте экономичный фундамент. Вместо дорогого бетонного фундамента можно использовать блоки из ячеистого бетона, которые легче и дешевле в установке.

3. Избегайте избыточных элементов. Внутри бани не нужно устанавливать много дополнительных элементов, таких как бассейн, душ, или сауну. Это не только сократит расходы, но и упростит процесс строительства.

4. Покупайте материалы оптом. Приобретайте необходимые материалы и комплектующие в больших количествах у производителя или оптовика. Это может существенно снизить стоимость.

5. Сделайте работу самостоятельно. Если у вас есть опыт в строительстве, то многие работы по постройке бани можно выполнить самостоятельно. Но не забывайте, что для выполнения работ требуются определенные навыки и инструменты.

6. Планируйте заранее. Планирование перед началом строительства позволит избежать ненужных расходов и ошибок. Также это даст возможность более точно рассчитать бюджет и определить необходимые материалы и инструменты.

7. Приобретайте материалы из вторых рук. Многие строительные материалы можно купить в хорошем состоянии у людей, которые уже завершили свои проекты и больше не нуждаются в них.

8. Используйте натуральные материалы. Для отделки бани можно использовать натуральные материалы, такие как древесина, камень или кирпич. Они не только надежны и долговечны, но и дешевле и экологичнее искусственных аналогов.

9. Задействуйте друзей и родственников. Пригласите сво

их друзей и родственников на помощь. Это может помочь ускорить процесс строительства и сократить затраты на оплату рабочей силы.

1. Изучайте специальную литературу и руководства. Существует множество книг, журналов и видеоуроков, которые могут помочь вам узнать больше о строительстве бани и позволят вам сохранить деньги на обучении и консультациях специалистов.

2. Покупайте материалы в разное время года. В разные сезоны года цены на материалы могут значительно отличаться. Попробуйте купить все необходимые материалы в периоды, когда они находятся в акции или имеют скидки.

3. Используйте подержанные материалы. Вы можете использовать материалы, которые были использованы ранее, например, двери, окна или стены. Такие материалы могут быть дешевле новых и существенно снизить затраты на строительство.

Постройка бани своими руками — это серьезное дело, но при правильном планировании и экономии на материалах, это может стать доступным и интересным проектом. Главное, не забывайте о безопасности, соблюдайте все нормы и правила, и у вас обязательно получится построить баню, которой вы будете гордиться.

Видео. Коптильный шкаф для холодного копчения

Магазины, супермаркеты и рынки предлагают огромный выбор копченостей из рыбы, мяса и птицы. Но привлекательный внешний вид изделий не гарантирует праздника вкуса. Поэтому многие любители настоящих копченых деликатесов, особенно те кто владеет загородным домом или сам проживает в частном доме, рано или поздно приходят к выводу о собственной маленькой коптильне.

Ведь если взять хорошие ароматные дрова, нужный кусочек мяса или любимой рыбы, и добиться нужной температуры, то можно создать поистине кулинарный шедевр, который порадует хозяина, его семью и гостей.

От покупки мини коптильни многих отталкивает цена, но если вы любите готовить и хотите создать нечто необычное, то изготовить коптильню можно своими руками с минимальными материальными затратами. Для этого нужно немного свободного времени, кое-какие подручные материалы и соответствующие чертежи.

Особенности и преимущества коптильни

Смастерить коптильню собственными руками, прямо у себя дома не сложно, и этот процесс не требует специальных навыков. Однозначно все зависит от того, какую коптильню хочется получить в результате.

Недорогую коптильню, желаемых размеров можно самостоятельно собрать с минимальными временными затратами, практически из всего того, что завалялось в доме, давно не используется, но выкинуть жалко.

Именно простота исполнения и дешевизна конструкции делает самостоятельный сбор коптильни таким привлекательным, особенно для людей, которые любят что-то создавать своими руками.

Виды и назначение коптильни

Все виды коптилен можно классифицировать по нескольким критериям.

В зависимости от способа изготовления и температуры копчения:

Коптильня для холодного копчения

Отличительной чертой такой коптильни является достаточно длинный дымоход вытянутой формы. Именно дымоход обеспечивает дымовым газам 100%-е выгорание.

Также в модель коптильни холодного копчения входит топка и сама коптильная камера. При копчении продуктов таким способом, все вредные и токсичные вещества от продуктов сгорания остаются на стенке дымохода, а еда отдает легким дымком, с ароматом от вида древесины, которая использовалась для копчения.

Минусом холодного копчения является длительный процесс приготовления — он может занять от 3-х до 7-ми дней. Однако и продукция, приготовленная в коптильне холодного копчения может храниться до 4-х месяцев, что есть однозначным плюсом.

Коптильня для горячего копчения

Такая коптильня имеет свои инженерные особенности, поскольку технология горячего копчения предусматривает использование особых видов щепок, а не дров. Поэтому топочное отделение находится под коптильной камерой.

Коптильная камера должна быть герметичной, чтобы помещенные в нее продукты могли равномерно нагреваться.

А вот временные затраты на копчение сравнимы с запеканием в духовке. И готовый продукт можно получить за 30-60 минут. Тут все будет зависеть от вида и веса продукта, поскольку рыба требует меньше времени на приготовление, чем птица. Однако и срок хранения продуктов горячего копчения составляет всего несколько дней.

Коптильня универсальная

Кроме специальных коптилен для горячего и холодного копчения можно выделить и коптильни универсальные. Такие коптильни являются усредненным вариантом между двумя описанными, и позволяют готовить продукты двумя способами.

Таким образом, при выборе коптильни, стоит обратить внимание на плюсы и минусы каждого вида: так коптильни для холодного копчения являются громоздкими, но приготовленные в них продукты дольше хранятся и обладают более ярким вкусом; в то время как коптильни для горячего копчения миниатюрны, и приготовление продуктов занимает немного времени.

Любой вид коптильни подходит для приготовления колбас, различного вида мяса, птицы, сала, бекона и рыбы. Вкусовые качества продукта будут отличаться в зависимости от выбранного способа копчения.

По виду мобильности коптильни можно разделить на:

• стационарные коптильни, которые устанавливаются в одном месте и могут быть использованы для достаточно большого объема продуктов;
• переносные мини-коптильни, представляющие собой небольшой ящичек, который плотно закрывается крышкой. Предусмотрены такие коптильни для походов и отдыха на природе.

Из чего можно построить коптильню

Для изготовления коптильни можно применить множество вещей, которые завалялись в гараже, на балконе и сарае. Это может быть и старая духовая печь, и холодильник и даже обычная бочка.

Конечно самым лучшим вариантом является стационарная универсальная коптильня, которую можно сложить из кирпича. В этом варианте можно заложить необходимые размеры и грамотно организовать поток дыма в камеру для копчения. Нагревание такой коптильни обеспечивается за счет печки-буржуйки, которая соединена с трубой. Такая коптильня может стать прекрасным и необычным дизайнерским решением для оформления придомового участка, веранды или гостевой беседки.

Для более простых или временных конструкций коптильни вполне подойдут металлический ящик или деревянная бочка, объемом до 100 литров.

Переносные коптильни можно соорудить из любых бытовых вещей: кастрюли, ведра, огнетушителя. Хорошими вариантами также могут стать старый холодильник или газовая печка.

Главное, подобрать такой предмет, в который можно вставить пару решеток для мяса и обеспечить место для опилок или дров под этими решетками.

При изготовлении коптильни из металлических предметов, важно использовать нержавеющие элементы, поскольку они не окисляются под действием высоких температур и влаги, не разрушаются от дыма и легки в уходе.

«Нержавейка» при длительной эксплуатации становится ломкой, поэтому время от времени элементы из нее придется заменять.

Как подготовить чертежи коптильни

Не нужно быть инженером, чтобы собрать коптильню самостоятельно. Для понимания механизма сборки необходимо просто определиться с материалом для изготовления, видом коптильни и подобрать подходящий чертеж.

Однако даже готовый чертеж придется немного скорректировать под размеры своей коптильной камеры.

Если же речь идет о стационарной кирпичной коптильне, то тут придется поработать над чертежами самостоятельно, либо обратиться к профессионалам для разработки индивидуального проекта.

Из чего состоит коптильня

Любая коптильня, вне зависимости из чего она будет изготовлена имеет обязательные элементы:

• коптильная камера — это основа коптильни, которая должна плотно закрываться и быть практически герметичной, для того чтобы дым оставался в камере и она могла прогреваться до необходимых температур;
• решетка. Это деталь, на которую выкладывают продукты, и которая помещается в камеру для копчения. Можно установить одну решетку или несколько, все зависит от количества продуктов. Возможно использовать готовую решетку, от старой духовки, решетку для барбекю или сделать ее самостоятельно, например из тонкой арматуры или толстой проволоки. Также функцию решетки могут выполнить крючки — на них можно подвесить мясо или рыбу;
• поддон для опилок и стружек;
• ящик для приема золы;
• поддон для приема соков и жира, которые стекают с продуктов в процессе копчения;
• дымогенератор. В камерах для горячего копчения, эту функцию выполняют опилки, которые тлеют на дне камеры, что обеспечивает густой дым внутри. А вот в камерах холодного копчения следует установить более сложную систему в виде электрического элемента для нагрева, термодатчик, и терморегулятор. Это связано с тем, что для приготовления продуктов холодного копчения, температура дыма не должна быть выше 35 градусов С;
• вентилятор/компрессор. Полезный, но не необходимый для коптильни элемент. При его помощи в коптильнях для горячего копчения, можно увеличить циркулирование дыма, что позволит поднять температуру копчения и соответственно ускорить процесс готовки;
• крышка с гидрозатвором. Для обеспечения лучшей герметизации камеры, по ее периметру можно создать углубление и заполнить его водой. Благодаря чему дым не будет покидать камеру;
• источник нагрева. В зависимости от размера камеры, источником нагрева может служить стационарный или временный мангал, электроплита или газовая горелка.

Инструкции по сборке коптильни

Понимая процесс копчения продуктов, абсолютно не сложно самостоятельно собрать коптильню, придумать ее схему и даже разработать инструкцию. Поскольку есть огромное количество предметов, из которых можно своими руками сделать коптильню, то есть готовые инструкции, по их перевоплощению в домашние коптильни.

Простейшая конструкция коптильни из полиэтиленовой пленки

Коптильня из полиэтиленовой пленки предназначена для холодного копчения.

Для ее создания понадобится:

• около 2х метров плотной полиэтиленовой пленки, той, которую используют для теплиц или прикрывания растений;
• двухметровые деревянные колья;
• деревянные или проволочные прутья;
• для работы необходимы молоток, шило или цыганская игла, плотные нитки, леска или тонкая проволока;
• и главное выделить место примерно в 1 м кв для установления конструкции.

Колья, которые выполняют функцию каркаса коптильни, вбиваются в землю, и для устойчивости фиксируются между собой поперечинами из прутьев или проволоки. Дополнительно следует закрепить конструкцию по диагонали в несколько рядов.

На прутья-перегородки вешают продукты, которые будут коптить, на расстоянии друг от друга, чтобы они не соприкасались.

Полиэтиленовую пленку нужно сшить по принципу мешка, который натягивают сверху каркаса с развешанными продуктами. При этом мешок не должен касаться земли, поскольку между ним и землей должно оставаться пространство.

Это пространство оставляют для того, чтобы насыпать раскаленные угли. Поверх углей настилается слой травы, тление от которой и создаст дым для копчения. После, мешок натягивается до земли. Для обеспечения лучшей герметичности, края мешка следует закрепить по периметру камнями или любыми подручными тяжелыми предметами.

Если в качестве продуктов для копчения выбор пал на рыбу, курицу или колбаски, то приготовление займет около 3х часов. Если же коптить предполагается более плотные виды мяса, то процедуру копчения необходимо повторить.

Коптильня из ведра

Для такой коптильни подойдет любое старое, ненужное ведро с крышкой, и пара решеток разного размера из нержавейки.

Дно ведра засыпается опилками или стружкой. Затем, решетку меньшего размера закрепляют на высоте 10 см от дна, а над ней размещают вторую ( можно обойтись и одной решеткой, если продуктов не много).

Продукты выкладывают на решетки, а коптильню ставят на огонь, закрывая крышкой, для того, чтобы дым оставался внутри ведра-коптильни.

Коптильня из бочки

Самодельная коптильня из бочки является самой популярной. Ее можно изготовить как из деревянной, так и из металлической бочек. По своей структуре коптильня из бочки схожа с коптильней из ведра. Однако размеры бочки позволяют использовать для копчения еще и крючки.

Как основа коптильни, бочка удобна также тем, что позволяет сделать из нее коптильни разного вида:

• коптильня из бочки для горячего копчения, предполагает, что источник тепла будет находится под самой бочкой;
• коптильня из бочки для холодного копчения будет состоять из отдельно стоящей бочки и 2х метрового дымохода, который будет ее соединять с источником тепла;
• универсальная, многофункциональная коптильня из бочки. Для этого варианта понадобятся две одинаковые бочки объемом около 200 литров. Бочки скрепляются между собой в виде буквы «Т» , а если они из металла, то лучшим вариантом будет сварить их в единое целое. Верхняя бочка выполняет функцию коптильной камеры, в которую устанавливаются решетка, крюки и поддон для сбора жира. В нижней бочке обустраивается топка, в которую нужно поставить поддон для опилок. А источник тепла — это огонь под бочкой. С удобной стороны нижней бочки необходимо вырезать проем для установления дверцы и задвижки, для контроля за огнем и регулирования пламени. Такую конструкцию можно использовать не только для копчения, но и как духовку для запекания, разогрева продуктов, барбекю и даже гриля.

Коптильня из старого холодильника

Очень удачным вариантом для домашней коптильни является старый холодильник. Этот нерабочий прибор не стоит выкидывать или сдавать на металлолом. Достаточно очистить его от электрической начинки и камера холодильника легко трансформируется в камеру для коптильни.

Для этого, внутри холодильника, при помощи уголков устанавливаются решетки и крючки для копчения, поддон для сбора жира, и в самом низу поддон для опилок. В потолке холодильника делается небольшое отверстие для установки дымохода. И поскольку используется камера старого холодильника, то стоит уделить внимание плотности закрывания дверцы для обеспечения герметичности копчения.

Коптильня из металла

Более удобную и практичную модель коптильни можно сделать из металла. Однако для этого понадобятся определенные навыки и специфический набор инструментов: а именно сварочный аппарат и болгарка с диском по металлу.

Самой простой и функциональной формой такой коптильни является квадрат или прямоугольник, то есть необходимо создать коробку, в которую встраиваются все элементы коптильни.

Металл — нержавеющая сталь (оптимальный вариант при эксплуатации, но сложный для сварки) или холоднокатаная сталь ( очень легкий и пластичный в работе материал, однако подвержен окислению и недолговечен).

Размеры коптильни зависят исключительно от личных пожеланий.

Определившись с формой, размером и материалом, листы металла вырезаются болгаркой, согласно выбранных параметров. При помощи столярного уголка, листы свариваются между собой под углом 90 градусов, чтобы получилась коробка. Стыки конструкции необходимо сваривать как с внешней, так и с внутренней сторон, для лучшей герметичности коптильни.

После создания корпуса, вырезается дно коптильни и приваривается к нему, так же с двусторонними швами.

Для изготовления крышки, режется лист по размеру коробки-коптильни и 4 узких полоски для бортов крышки. Все элементы свариваются между собой двусторонними швами.

Для удобства переноски коптильни, по бокам можно приварить ручки.

Внутренность коптильни оборудуют креплениям для установки решеток, крюков и поддона для сбора жира.

Такую коптильню можно подогревать как на открытом огне, так и на электрической печке.

Коптильня из газового баллона или огнетушителя

Ненужный газовый баллон так же можно приспособить под домашнюю коптильню. Однако кроме определенных навыков по работе с болгаркой и сварочным аппаратом, придется учитывать и правила безопасности.

Перед началом работ по изготовлению коптильни придется провести подготовительные работы и «обезвредить» газовый баллон. Для этого нужно открыть вентиль и дать время, чтобы остатки газа из баллона полностью вышли. После этого вентиль отпиливается. Все что осталось в баллоне сливается в отдельную емкость, баллон хорошо промывается и просушивается.

Из части этого же баллона вырезается дверца ( для загрузки продуктов вовнутрь), которая сажается на петли и снова крепится к баллону.

Для оборудования топки, дно баллона отпиливается, а из отдельных листов металла сваривается топка, которая приваривается к баллону.

По окончании работ, для обеспечения безопасности приготовления продуктов, конструкцию необходимо хорошо прокалить.

Далее можно устанавливать во внутрь камеры-баллона решетки, крюки и поддоны.

Коптильня из кирпича и камня

В этой части речь пойдет об универсальной стационарной коптильне для горячего и холодного копчения, которая также выполняет функцию мангала, гриля, барбекю, русской печи и духового шкафа.

Кирпичная коптильня — это не только совершенное устройство для приготовления пищи, но и очень колоритный элемент декора приусадебного участка.

Конструкция такой коптильни довольно сложна, поэтому для ее строительства стоит обратиться к проектировщикам или подсмотреть готовые варианты в интернете. И в том и другом случае при создании такого сооружения следует четко придерживаться плана строительства, чертежей и инструкций, поскольку их несоблюдение приведет к полной непригодности коптильни, и соответственно потерям времени и финансов.

В первую очередь принимается решение о месте расположения коптильни: будет ли это отдельно стоящее сооружение, часть веранды или беседки.

Основой любого капитального строения является его фундамент, кирпичная коптильня не исключение, и если начать кладку на открытом грунте, то под весом камней и кирпичей земля просядет, что приведет к разрушению строения. Поэтому фундамент стоит укрепить при помощи армированного бетона или арматурной решетки, и дать какое-то время для того чтобы фундамент приобрел прочность.

Сверху фундамента делается кирпичная или каменная кладка стены нижнего пояса, с учетом тоннельного дымохода длиною плюс-минус 2 погонных метра. Для того что бы коптильня была универсальной ( холодного и горячего копчения) трубу дымохода стоит утеплить любым минеральным изолирующим материалом.

Перед укладкой стенки второго пояса, первый заливается тонкой бетонной стяжкой и армируется. Для разделения поясов стен подойдет и готовая бетонная плита.

Конструкция кирпичной коптильни предполагает наличие двух камер: одна из которых сама коптильная камера, а вторая — печь, которая может использоваться самостоятельно для приготовления различных блюд, и является источником тепла для коптильни. Строить камеру печи следует исключительно из огнеупорного кирпича.

Ближе к дымоходу выкладывается камера для коптильни. В ней нет открытого огня и слишком высоких температур, поэтому подойдет любой вид кирпича, и не требуется внутренняя отделка. Для обеспечения герметичности, на эту камеру нужно установить плотно закрывающуюся дверь. Для кирпичной стационарной коптильни чаще всего изготавливают не металлическую, а деревянную дверь из фруктовых деревьев ( абрикос, вишня, яблоня). Такая дверь придаст насыщенный аромат продуктам при копчении.

На камеру копчения устанавливается дымоотводная труба. С ее помощью можно регулировать дымовую тягу для интенсивности тления опилок и соответственно выбора вида копчения:

• для горячего копчения увеличивается горение опилок, а дымовая тяга уменьшается;
• для холодного копчения огонь уменьшается, а тяга увеличивается, за счет чего дым охлаждается до температуры в 35 градусов.

Камера кирпичной коптильни также оборудуется решетками, крюками и поддонами. Еще один плюс такой коптильни — ее можно использовать как камеру для хранения кухонно-дворовых принадлежностей.

Дымоход коптильни

Дымоход это важнейшая часть коптильни, на обустройство которого стоит обратить особое внимание.

Делая стационарную коптильню, дымоход можно проложить в земле. Особенно такая конструкция будет актуальна для коптильни холодного копчения, поскольку при таком расположении дымохода дым быстрее остывает; опасные продукты горения оседают в грунте и перерабатываются бактериями; а конденсат впитывается в землю.

Для оборудования коптильни с таким дымоходом нужно найти место с небольшим пригорком. В зависимости от ландшафта участка он может быть естественным, а может быть и создан искусственно, специально для дымохода коптильни. Уклон необходим для хорошей дымовой тяги.

На самом пригорке выкапывается неглубокая траншея, по длине и ширине дымохода, в которую устанавливается труба или поверх просто кладут обычные листы металла. Для обеспечения хорошей теплоизоляции дымоход засыпается плотным слоем земли.

Источник тепла коптильни — топку — ставят внизу склона, а саму коптильную камеру на его вершине, и соединяют их между собой дымоходом.

Лучшим материалом для дымохода является металл. Однако такой дымоход нуждается в постоянном уходе, поскольку на его стенах оседает сажа, которую нужно убирать.

Дымоход из пористых материалов, таких как кирпич, без дополнительной отделки делать не желательно. Такой дымоход будет впитывать в себя влагу и дым вместе с опасными канцерогенами, что в будущем негативно отразится на качестве и вкусе копченых продуктов.

Коптильня из бочки. Видео урок

Где лучше расположить коптильню

В данной статье рассматривались варианты стационарных и мобильных домашних коптилен. Однако, и выбор места для установки любой коптильни крайне важен, так как процесс копчения занимает время и связан с выходом большого объема дыма. Поэтому использование коптильни в закрытом помещении не является возможным.

Вредные вещества от продуктов горения также могут причинить вред растительности и уличным домашним животным.

Таким образом, при выборе места для коптильни стоит учесть многие факторы и подобрать его с учетом безопасности людей и природы, а также особенностей приусадебного участка или места отдыха.

Что касается самого хранения переносных (мобильных) коптилен, то после использования их можно спрятать в садовом домике, гараже или подвале; а готовые копченые продукты достаточно долго сохраняются в любом холодном и сухом месте.

Советы по эксплуатации и уходу

Приступая к работам по изготовлению коптильни и на протяжении всей ее дальнейшей эксплуатации следует учесть несложные правила и принципы ее работы:

• Для обеспечения качественного копчения, любая конструкция коптильной камеры должна быть герметичной.

Это необходимо для равномерного копчения продуктов.

• Для того чтобы дым проникал во все слои продуктов желательно оборудовать коптильню дымогенератором.

Его можно приобрести, а можно изготовить и самостоятельно: корпусом дымогенератора служит любой металлический бидон или цилиндр, одна часть которого закрывается крышкой, а противоположная используется для розжига опилок и щепок ( для этого в нижней части бидона нужно просверлить отверстие).

В качестве компрессора можно использовать систему охлаждения из под старого системного блока компьютера — кулер ( охладитель), которая представляет из себя готовый комплект радиатора с вентилятором. Конструкция спаивается воедино при помощи сварки горячим воздухом и присоединяется к коптильне.

Это устройство интересно тем, что если разжечь опилки и включить компрессор, то кулер будет не затягивать, а наоборот выталкивать дым, что обеспечит равномерное копчение мясным продуктам.

• Камера копчения должна обеспечивать продуктам равномерное окуривание дымом и нагрев, поэтому хорошая тяга является обязательной.

Если просто поместить продукты в задымленную камеру они не закоптятся, а высохнут, поскольку вся влага из них испарится. Это является основной ошибкой при холодном копчении.

Для получения большего объема дыма, дрова можно увлажнить, чтобы они были сырые, но не стоит их длительное время держать в воде, так как можно вместо дыма получить пар и в коптильне будет эффект «бани» из-за чего продукты просто напросто пропитаются влагой и размокнут, что даст неприятный вкус и они быстро испортятся.

После того как дрова превратятся в угли и начнётся тление опилок, задвижку трубы нужно перекрыть, что поддержит объем дыма на должном уровне.

Для хорошего пламени необходимо поступление кислорода, но принудительно раздувать огонь не стоит, потому что дрова и опилки должны медленно тлеть для того, чтобы на протяжении всего процесса копчения непрерывно образовывались клубы дыма.

Процесс копчения нужно контролировать от начала и до конца, особенно если в коптильную камеру помещаются разные по характеристикам и размерам продукты. Для того чтобы они не перекоптились, не высохли и не подгорели их стоит регулярно проверять: готовые продукты вынимать, а для тех что еще не прокоптились продлевать процесс копчения, подсыпая опилки для поддержания нужной температуры. Опилки можно насыпать не только в поддон, но и непосредственно в сами угли, с одной стороны это ускоряет процесс копчения, но с другой создает риск подгорания продуктов, поэтому такая методика требует дополнительного внимания и контроля.

• Дым для копчения должен быть нетоксичным и легким.

Вкус, цвет и аромат копченых продуктов можно варьировать за счет подбора дров, опилок и естественных древесных добавок. При выборе древесины стоит учесть и продукт который будет коптиться.

В процессе копчения не принимают участие дрова содержащие смолы и деготь. Источником таких веществ являются хвойные породы деревьев, такие как сосна, ель и даже клен. Дым от таких поленьев очень токсичен, продукты от такого дыма приобретут горький вкус и их потребление может привести к тяжелому отравлению. Однако, если хочется придать готовому продукту легкий хвойный вкусовой оттенок, то в дрова можно подкинуть несколько веточек можжевельника, что добавит интересный вкус, но не нанесет вреда.

Нежелательными породами дерева для копчения является береза и ива. Их древесина хоть и не токсична, но содержит смолы, которые делают продукты очень горькими. Эти деревья можно использовать для растопки и углей, но в небольших количествах, с предварительной очисткой поленьев от коры. Однако специфическая горечь от таких деревьев хорошо сочетается со вкусом мяса крупной дичи: медведя, оленя или кабана.

Самый используемый и приемлемый вариант древесины — это плодовые деревья. Они абсолютно безвредны, не дают горечи, а наоборот придают продуктам приятные ароматы и вкусовые нотки. Учитывая, что коптильня устанавливается на приусадебном участке, то такая древесина всегда есть в наличии после обрезки деревьев.

Это могут быть толстые ветки яблони, абрикоса, вишни, груши и персика. Кроме того листья вишни или малины можно добавить как «специю» в дрова, что придает продуктам необычные вкусовые оттенки. Такие мягкие виды древесины как яблоня и вишня идеальны для копчения овощей, орехов, фруктов и сыров.

Ольховые дрова являются универсальными для любых продуктов. Они безвредны и не влияют на цвет, запах и вкус продукта, т.е. при их использовании продукты имеют естественный вкус.

Дуб отлично подойдет для дикого или красного мяса.

Также за счет древесины можно придать и определенную окраску продуктам. Так фруктовая древесина дает желто-золотой тон, дуб и ольха сделает продукты темно желтыми, а вишня и персик красными.

Для того что бы дрова-специи начинали быстрее обугливаться они должны быть не более 10 см; поэтому лучше использовать небольшие веточки, или расколоть поленья на щепки.

Любые виды поленьев, стружки и щепок можно приобрести в супермаркетах, магазинах и на рынках.

• Поддержание необходимой температуры, также является неотъемлемой частью процедуры копчения.

Для холодного копчения она не должна превышать 35 градусов С, а для горячего может колебаться от 60 до 120 градусов С.

Желательно, чтобы камера коптильни была оборудована термодатчиком, но уровень подогрева можно регулировать и ручным способом. Для этого на камеру копчения, или рядом с крышкой камеры ставится небольшая кастрюля или банка с водой — температура считается нормальной для копчения если вода не закипает.

• Продукты для копчения должны пройти предварительную подготовку.

Для увеличения сроков хранения продуктов, перед началом копчения их нужно избавить от лишней влаги — просушить. Делается это в сушильном шкафу, который легко оборудовать самостоятельно. Для этого подойдет любой ящик с крышкой, в который ставится обычный вентилятор. Предварительно подсоленные продукты ( в зависимости от объема и вида) помещаются туда на несколько дней.

Для ускорения процесса копчения, а также гарантированного избавления от паразитов и бактерий, такие продукты как мясо, сало, набивные колбаски можно проварить в подсоленной воде, добавив по желанию специи.

А вот фрукты, овощи, сыры и орехи можно коптить без предварительной обработки.

Подготовка продуктов будет зависеть от рецептуры, температурного режима и вида копчения.

• Ввод коптильни в эксплуатацию предусматривает ее прокаливание.

То есть перед тем как коптить продукты, коптильня должна один раз проработать в холостом режиме — без продуктов. Такая процедура дает камере возможность пропитаться запахами дыма, что благоприятно отражается на вкусовых свойствах продуктов.

Совет! Читайте также нашу специальную тему Коптильня своими руками: холодная, горячая. Схемы и чертежи
