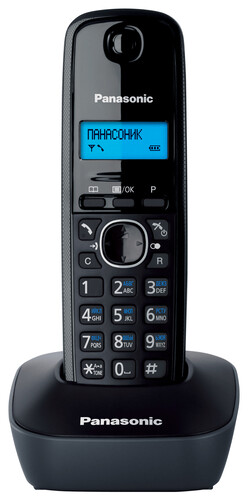

Телефон dect panasonic kx tg1611ruh инструкция

Скачать инструкция по эксплуатации в формате PDF

Узнавай о новинках и акциях первым

Вы успешно зарегистрированы на сайте.
Вам доступен личный кабинет пользователя.

Перейти к покупкам

Ваш пароль воcстановлен!

Теперь вы можете полноценно пользоваться
всеми возможностями нашего интернет-магазина.

Здравствуйте, Ваша претензия принята и зарегистрирована.
В течение 3-х рабочих дней Вам, на электронную почту, будет дан письменный ответ. В случае возникновения дополнительных вопросов, менеджер претензионного отдела свяжется с Вами.

Перейти к покупкам

Ваше сообщение об ошибке на сайте успешно отправлено.
Большое спасибо!

Добавить отзыв о магазине

Торг для данного товара сейчас не возможен!

Сколько вы готовы заплатить за этот товар?

Введите ваше ценовое предложение

Мы согласны с вашим предложением

Мы принимаем вашу цену, и вы можете купить товар по цене:

0 руб.

Источник

ORDER NO. KM41105381CE

AOH and Caller ID Compatible

KX-TGA161RUF/RUH/	KX-TG1611RUF/RUH/
RUJ/RUR/RUW	RUJ/RUR/RUW
(Handset)	(Base Unit)

	(Charger Unit)
Configuration for each model
Model No	Base Unit	Handset	Charger Unit
KX-TG1611	1 (TG1611)	1 (TGA161)

KX-TG1612	1 (TG1611)	2 (TGA161)	1

Telephone Equipment

Model No. KX-TG1611RUF KX-TG1611RUH KX-TG1611RUJ KX-TG1611RUR KX-TG1611RUW KX-TG1612RU1 KX-TG1612RU3 KX-TG1612RUH KX-TGA161RUF KX-TGA161RUH KX-TGA161RUJ KX-TGA161RUR KX-TGA161RUW

Digital Cordless Phone

F: Purple Version

H: Charcoal Gray Version J: Beige Version

R: Red Version

W: Ivory Version (for Russia, Belarus)

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

WARNING

This service information is designed for experienced repair technicians only and is not designed for use by the general public. It does not contain warnings or cautions to advise non-technical individuals of potential dangers in attempting to service a product. Products powered by electricity should be serviced or repaired only by experienced professional technicians. Any attempt to service or repair the product or products dealt with in this service information by anyone else could result in serious injury or death.

IMPORTANT SAFETY NOTICE

There are special components used in this equipment which are important for safety. These parts are marked by

in the Schematic Diagrams, Circuit Board Diagrams, Exploded Views and Replacement Parts List. It is essential that these cirtical parts should be replaced with manufacturer’s specified parts to prevent shock, fire or other hazards. Do not modify the original design without permission of manufacturer.

IMPORTANT INFORMATION ABOUT LEAD FREE, (PbF), SOLDERING

If lead free solder was used in the manufacture of this product the printed circuit boards will be marked PbF. Standard leaded, (Pb), solder can be used as usual on boards without the PbF mark.

When this mark does appear, please read and follow the special instructions described in this manual on the use of PbF and how it might be permissible to use Pb solder during service and repair work.

L When you note the serial number, write down all 11 digits. The serial number may be found on the bottom of the unit. L The illustrations in this Service Manual may vary slightly from the actual product.

	PAGE
1	Safety Precautions————————————————	4
	1.1. For Service Technicians ———————————	4
2	Warning—————————————————————	4
	2.1. Battery Caution———————————————	4
	2.2. About Lead Free Solder (PbF: Pb free)—————	4
	2.3. Discarding of P.C. Board———————————	5
3	Specifications ——————————————————	6
4	Technical Descriptions ——————————————	7
	4.1. Block Diagram (Base Unit) ——————————	7
	4.2. Circuit Operation (Base Unit)—————————	8
	4.3. Block Diagram (Handset)——————————-	10
	4.4. Circuit Operation (Handset)—————————-	11
	4.5. Circuit Operation (Charger Unit) ———————-	11
	4.6. Signal Route ————————————————	12
5	Location of Controls and Components ——————	13
6	Installation Instructions —————————————	13
7	Operating Instructions——————————————	13
	7.1. For Service Hint——————————————-	13
8	Service Mode ——————————————————	14
	8.1. Engineering Mode —————————————-	14
9	Troubleshooting Guide—————————————-	18
	9.1. Troubleshooting Flowchart ——————————	18
	9.2. Troubleshooting by Symptom (Base Unit and
	Charger Unit) ———————————————-	24
	9.3. Troubleshooting by Symptom (Handset) ————	27
10	Disassembly and Assembly Instructions —————	30
	10.1. Disassembly Instructions ——————————-	30
	10.2. How to Replace the Handset LCD ——————-	33
11	Measurements and Adjustments—————————	34
	11.1. The Setting Method of JIG (Base Unit) ————-	34
	11.2. Adjustment Standard (Base Unit)———————	36
	11.3. Adjustment Standard (Charger Unit)——————	37
	11.4. The Setting Method of JIG (Handset) —————	38
	11.5. Adjustment Standard (Handset) ———————-	40
	11.6. Things to Do after Replacing IC ———————-	41
	11.7. RF Specification——————————————-	42
	11.8. How to Check the Handset Speaker or
	Receiver —————————————————-	43
	11.9. Frequency Table (MHz) ———————————	43
12	Miscellaneous —————————————————-	44
	12.1. How to Replace the Flat Package IC—————-	44
	12.2. How to Replace the Shield Case ———————	46
	12.3. Terminal Guide of the ICs, Transistors, Diodes
	and Electrolytic Capacitors——————————	48
13	Schematic Diagram ———————————————	49
	13.1. For Schematic Diagram———————————	49
	13.2. Schematic Diagram (Base Unit) ———————-	50
	13.3. Schematic Diagram (Handset) ————————	51
	13.4. Schematic Diagram (Charger Unit) ——————	52
14	Printed Circuit Board——————————————-	53
	14.1. Circuit Board (Base Unit) ——————————-	53
	14.2. Circuit Board (Handset) ———————————	55
	14.3. Circuit Board (Charger Unit) —————————	57
15	Exploded View and Replacement Parts List ————	58
	15.1. Cabinet and Electrical Parts (Base Unit) ————	58
	15.2. Cabinet and Electrical Parts (Handset) ————-	59
	15.3. Cabinet and Electrical Parts (Charger Unit) ——-	60
	15.4. Accessories ————————————————	61

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU
	PAGE
15.5. Replacement Part List	———————————- 62

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

1 Safety Precautions

1.1.For Service Technicians

•Repair service shall be provided in accordance with repair technology information such as service manual so as to prevent fires, injury or electric shock, which can be caused by improper repair work.

1.When repair services are provided, neither the products nor their parts or members shall be remodeled.

2.If a lead wire assembly is supplied as a repair part, the lead wire assembly shall be replaced.

3.FASTON terminals shall be plugged straight in and unplugged straight out.

•ICs and LSIs are vulnerable to static electricity.

When repairing, the following precautions will help prevent recurring malfunctions.

1.Cover plastic parts boxes with aluminum foil.

2.Ground the soldering irons.

3.Use a conductive mat on worktable.

4.Do not grasp IC or LSI pins with bare fingers.

2 Warning

2.1.Battery Caution

1.Danger of explosion if battery is incorrectly replaced.

2.Replace only with the same or equivalent type recommended by the manufacturer.

3.Dispose of used batteries according to the manufacture’s Instructions.

2.2.About Lead Free Solder (PbF: Pb free)

Note:

In the information below, Pb, the symbol for lead in the periodic table of elements, will refer to standard solder or solder that contains lead.

We will use PbF solder when discussing the lead free solder used in our manufacturing process which is made from Tin (Sn), Silver (Ag), and Copper (Cu).

This model, and others like it, manufactured using lead free solder will have PbF stamped on the PCB. For service and repair work we suggest using the same type of solder.

Caution

•PbF solder has a melting point that is 50°F ~70°F (30°C ~ 40°C) higher than Pb solder. Please use a soldering iron with temperature control and adjust it to 700°F ± 20°F (370°C ± 10°C).

•Exercise care while using higher temperature soldering irons.: Do not heat the PCB for too long time in order to prevent solder splash or damage to the PCB.

•PbF solder will tend to splash if it is heated much higher than its melting point, approximately 1100°F (600°C).

•When applying PbF solder to double layered boards, please check the component side for excess which may flow onto the opposite side (See the figure below).

	component	component
remove all of the	pin

excess solder

slice view

solder

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

2.2.1.Suggested PbF Solder

There are several types of PbF solder available commercially. While this product is manufactured using Tin, Silver, and Copper (Sn+Ag+Cu), you can also use Tin and Copper (Sn+Cu) or Tin, Zinc, and Bismuth (Sn+Zn+Bi). Please check the manufacturer’s specific instructions for the melting points of their products and any precautions for using their product with other materials. The following lead free (PbF) solder wire sizes are recommended for service of this product: 0.3 mm, 0.6 mm and 1.0 mm.

0.3 mm X 100 g	0.6 mm X 100 g	1.0 mm X 100 g

2.3.Discarding of P.C. Board

When discarding P. C. Board, delete all personal information such as telephone directory and caller list or scrap P. C. Board.

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

3 Specifications

	■ Standard:	■ Power source (AC Adaptor):
	DECT (Digital Enhanced Cordless	220-240V AC, 50/60 Hz
	Telecommunications),	Base unit: PNLV226CE0Z
	■ Number of channels:	Charger: PNLV226CE0Z
	120 Duplex Channels	■ Power consumption
	■ Frequency range:	Base unit:
	Standby: Approx. 0.6 W
	1.88 GHz to 1.90 GHz
	Maximum: Approx. 3.3 W
	■ Duplex procedure:
	Charger:
	TDMA (Time Division Multiple Access)
	Standby: Approx. 0.1 W
	■ Channel spacing:
	Maximum: Approx. 2.2 W
	1,728 kHz
	■ Operating conditions:
	■ Bit rate:
	0°C–40°C, 20%–80% relative air humidity (dry)
	1,152 kbit/s	■ Dimensions:
	■ Modulation:	Base unit : Approx. 90 mm x 100 mm x 50 mm
	GFSK (Gaussian Frequency Shift Keying)	Handset : Approx. 49 mm x 30 mm x 159 mm
	■ RF transmission power:	Charger: Approx. 72 mm x 76 mm x 43 mm
	Approx. 10 mW (average power per channel)	■ Mass (weight):
	■ Voice coding:	Base unit : Approx. 100 g
	ADPCM 32 kbit/s	Handset: Approx. 130 g
		Charger: Approx. 50 g

Note:

• Design and specifications are subject to change without notice.

Note for Service:

•Operation range: Up to 300 m outdoors, Up to 50 m indoors, depending on condition

•Analog telephone connection: Telephone Line

Bridge	Hook	Audio
Rect	Switch	Q1
D2	Q2/3

COSIC
I/F
C26, R33, R200, C27, R34, R201
Limit	Charge+
resistor

R39	Charge —

3 . 3V		3 . 3V
Regulator

IC2

2 . 6V

Regulator 2 . 6V

IC4

					<![if ! IE]> <![endif]>.4	<![if ! IE]> <![endif]>4
					<![if ! IE]> <![endif]>.1	<![if ! IE]> <![endif]>Descriptions Technical
				2 . 6V
B62	Analog	DSP	RF	B23	ANT1

	Front			B38	ANT2
	End			<![if ! IE]> <![endif]>Unit)DiagramBlock(Base
B67
			B24

B60	CPU

B61

		IC3		B13	XTAL
		COSIC		B14	20 . 736MHz
				X1

	SCL	DAT
	B82	B81
	EEPROM
	IC1

KX-TG1611/1612 BLOCK DIAGRAM (BASE UNIT)

<![if ! IE]>

<![endif]>TGA161RU-TG1612RU/KX-TG1611RU/KX-KX

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

4.2.Circuit Operation (Base Unit)

4.2.1.Outline

Base Unit consists of the following ICs as shown in Block Diagram (Base Unit) (P.7).

•DECT BBIC (Base Band IC): IC3 (career module)

—Handling all the audio, signal and data processing needed in a DECT base unit

—Controlling the DECT specific physical layer and radio section (Burst Module Controller section)

—ADPCM codec filter for speech encoding and speech decoding (DSP section)

—Echo-cancellation and Echo-suppression (DSP section)

—Any tones (tone, sidetone, ringing tone, etc.) generation (DSP section)

—DTMF receiver (DSP section)

—Clock Generation for RF Module

—ADC, DAC, timer, and power control circuitry

—All interfaces (ex: RF module, EEPROM, LED, Analog Front End, etc.)

—PLL Oscillator

—Detector

—Compress/Expander

—First/Second Mixer

—Amplifier for transmission and reception

•EEPROM: IC1

—Temporary operating parameters (for RF, etc.)

•Additionally,

—Power Supply Circuit (+2.65V output)

—Crystal Circuit (20.736MHz)

—Charge Circuit

—Telephone Line Interface Circuit

4.2.2.Power Supply Circuit

The power is supplied to the DECT BBIC, RF Module, EEPROM, Relay Coil, LED and Charge Contact from AC Adaptor as shown in Fig.101. The power supply is as follows:

IC2

2.65V

BBIC

IC2

IC3-VDDBAT

AC Adaptor

EEP ROM

IC1

H/S

BBIC (IC301 Charge_start)

CHARGE+

TP5

R39

Q101

CHARGE-

TP6

L104

BATTERY

R102

<Fig.101>

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

4.2.3.Telephone Line Interface

•Bell signal detection

•Clip signal detection

•ON/OFF hook circuit

•Audio circuits

Bell & Clip (: Calling Line Identification Presentation: Caller ID) signal detection:

In the standby mode, Q3 is open to cut the DC loop current and decrease the ring load.

When ring voltage appears at the L1T and L1R leads (when the telephone rings), the signal is transferred as follows;

•A → C26 → R33 → R50, C70 → R16, R30 → R200 → LINEN [BELL & CLIP]

•B → C27 → R34 → R51, C71 → R19, R31 → R201 → LINEP [BELL & CLIP]

ON/OFF hook circuit:

In the standby mode, Q3 is open, and connected as to cut the DC loop current and to cut the voice signal. The unit is consequently in an off-hook condition.

When IC3 detects a ring signal or press the TALK Key onto the handset, Q2 turns on and then Q3 turns on, thus providing an offhook condition (active DC current flow through the circuit) and the following signal flow is for the loop current.

• A → D2 → Q3 → Q1 → R9 → R10 → D2→ B [OFF HOOK]

Audio circuits:

Refer to Signal Route (P.12).

4.2.4.Transmitter/Receiver

Base Unit and Handset mainly consist of RF Module and DECT BBIC.

Base Unit and Handset transmit/receive voice signal and data signal through the antenna on carrier frequency.

Signal Path:

*Refer to Signal Route (P.12).

4.2.4.1.Transmitter Block

The voice signal input from the TEL LINE interface goes to DECT BBIC (IC3) as shown in Block Diagram (Base Unit) (P.7) The voice signal passes through the analog part of IC3 where it is amplified and converted to a digital audio stream signal. The burst switch controller processes this stream performing encryption and scrambling, adding the various other fields to produce the GAP (Generic Access Profile) standard DECT frame, assigning to a time slot and channel etc.

In IC3, the carrier frequency is changing, and frequency modulated RF signal is generated and amplified, and radiated from antenna. Handset detects the voice signal or data signal in the circuit same as the following explanation of Receiver Block.

4.2.4.2.Receiver Block

The signal of 1.9 GHz band (1.881792 GHz ~ 1.897344 GHz) which is input from antenna is input to IC3 as shown in Block Diagram (Base Unit) (P.7).

In IC3, the signal of 1.9 GHz band is demodulated, and goes to IC2 as GAP (Generic Access Profile) standard DECT frames. It passes through the decoding section burst switch controller where it separates out the frame information and performs deencryption and de-scrambling as required. It then goes to the DSP section where it is turned back into analog audio. This is amplified by the analog front end, and goes to the TEL LINE Interface.

4.2.5.Pulse Dialling

During pulse dialing the hookswitch (Q3, Q4) is used to generate the pulses using the HOOK control signal, which is set high during pulses. To force the line impedance low during the “pause” intervals between dial pulses, the PULSE_DIAL signal turns on Q2.

Earpiese (Speaker)

MIC

Charge+

Charge —

BATTERY

<![if ! IE]>

<![endif]>10

					2 . 4V
R102		44	Analog	DSP	RF

		45	Front
		End

		37
		38
2 . 4V			CPU

Charge	CHARGE	35
					KEYPAD
circuit	CHARGE	36
Q101/102
	VDDBAT
3 . 3V	VDDDCDC				XTAL
IC101					5
Regulator	SDRV					20 . 736MHz
					4	X101
	MAD4P					2 . 4V
R102						O N SWITCH

3 . 3V						1
	LCD
				IC103		3 . 3V

			SCLK	COSIC		RINGER
			DATA
		32			BZ2
			53	54

			48	47
Q103			EEPROM
				Q104
			(IC102)

					Q105

<![if ! IE]>

<![endif]>Diagram Block .3.4

<![if ! IE]>

<![endif]>TGA161RU-TG1612RU/KX-TG1611RU/KX-KX

<![if ! IE]>

<![endif]>(Handset)

KX-TGA161 BLOCK DIAGRAM (HANDSET)

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

4.4.Circuit Operation (Handset)

4.4.1.Outline

Handset consists of the following ICs as shown in Block Diagram (Handset) (P.10).

•DECT BBIC (Base Band IC): IC103

—All data signals (forming/analyzing ACK or CMD signal)

—All interfaces (ex: Key, Detector Circuit, Charge, DC/DC Converter, EEPROM, LCD)

—PLL Oscillator

—Detector

—Compress/Expander

—Amplifier for transmission and reception

•EEPROM: IC102

—Temporary operating parameters

4.4.2.Power Supply Circuit/Reset Circuit

Circuit Operation:

When power on the Handset, the voltage is as follows;

B A T T E R Y ( 2 . 2 V ~2 . 6 V ) D 1 0 7 IC103 — V D D B A T IC 1 0 3 — S D R V R 1 0 7

L 1 0 3 I C 1 0 13 . 3 V

The Reset signal generates R121, C186 and 2.6V.

4.4.3.Charge Circuit

Circuit Operation:

When charging the handset on the Base Unit, the charge current is as follows;

DC+ → F1 → R39 → CHARGE+ (Base) → CHARGE+ (Handset) → Q101 → L104 → BATTERY+… Battery…

BATTERY- → R102 → GND → CHARGE- (Handset)→ CHARGE- (Base) → GND → DC- (GND) In this way, the BBIC on Handset detects the fact that the battery is charged.

The charge current is controlled by switching Q101 of Handset. Refer to Fig.101 in Power Supply Circuit (P.8).

4.4.4.Battery Low/Power Down Detector

Circuit Operation:

“Battery Low” and “Power Down” are detected by BBIC which check the voltage from battery. The detected voltage is as follows;

•Battery Low

Battery voltage: V (Batt) < 2.20V

The BBIC detects this level and “” is displayed on LCD and “battery alarm” starts ringing.

•Power Down

Battery voltage: V (Batt) < 2.05V

The BBIC detects this level and power down.

4.5.Circuit Operation (Charger Unit)

4.5.1.Power Supply Circuit

The power supply is as shown.

F1	R1	TP2
J1		5.5 V DC
		TP1
AC
AC Adaptor

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

4.6.Signal Route

SIGNAL ROUTE	IN	SIGNAL				ROUTE	OUT

DTMF TONE	(BASE UNIT)
TEL OUT	IC3 — H01P, H01N — R2 — C5 — Q1 — Q3 — D2	A
(to Tel Line)						B

DTMF TONE	(BASE UNIT)
TEL IN	A	D2 — Q3 — R12 — C15
(from Tel Line)	B

CDL TX	(HANDSET)
(to Tel Line)	MIC	C105 — IC103 — MICP		ANT to BASE UNIT
		R105 — C106 — IC103 — MICN
	(BASE UNIT)
	from HANDSET		ANT1 — C41	D6 — D801 — C820 — IC3 — RXI, RXIX — IC3 — H01P, H01N —
				ANT2 — C39
	R2 — C5 — Q1 — Q3 — D2	A
					B
CDL RX	(BASE UNIT)
(from Tel Line)	A	D2 — Q3 — R12 — C15 — R14 — IC3 — LINEA — IC3 — POS, POX — C826 — D801 — D6
	B
		C39	—	ANT1 to HANDSET
		C41	—	ANT2 to HANDSET
	(HANDSET)
	from BASE UNIT — ANTENNA — C149 — D803 — C820 — IC3 — RXI, RXIX	IC103 — H01P — SPEAKER (+)
							IC103 — H01N — SPEAKER (-)
Caller ID	(BASE UNIT)
(from Tel Line)	A — C26 — R33 — R50 — R200 — IC3 — LINEN
	B — C27 — R34 — R51 — R201 — IC3 — LINEP

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

5 Location of Controls and Components

Refer to the Operating Instructions.

Note:

You can download and refer to the Operating Instructions (Instruction book) on TSN Server.

6 Installation Instructions

Refer to the Operating Instructions.

Note:

You can download and refer to the Operating Instructions (Instruction book) on TSN Server.

7 Operating Instructions

Refer to the Operating Instructions.

Note:

You can download and refer to the Operating Instructions (Instruction book) on TSN Server.

7.1.For Service Hint

Battery

You could use other rechargeable batteries sold in a market, but the unit is not guaranteed to work properly.

The battery strength may not be indicated correctly if the battery is disconnected and connected again, even after it is fully charged. In that case, by recharging the battery as mentioned in the Operating Instructions, you will get a correct indication of the battery strength.

	Base unit PIN
	1	{j/OK}
	2	{	}: “Setup” i{j/OK}
	3	{	}: “Change PIN”i{j/OK}
PIN Code	4	Old PIN iInput Current PIN
5	New PIN iInput New PIN

	6	Re-enter PIN iInput New PIN
	7	Saved
	8	{ic}

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

8 Service Mode

8.1.Engineering Mode

8.1.1.Base Unit

Important:

Make sure the address on LCD is correct when entering new data. Otherwise, you may ruin the unit.

{j/OK} (Menu/OK)

{ic} (Off/Power)

Navigator key

{C} (Clear)

{^} {V} {<} {>}

Dial keypad

H/S key operation

H/S LCD

1). Register a Handset to a Base Unit.

2). Press {j/OK} (Menu/OK) key.

3). Press «#004».

A is Address D is data

4). Press «XXXX»(Address) ,

then press {j/OK} (Menu/OK) key. D is current setting data

5). Press «YY»(Data) ,

then press {j/OK} (Menu/OK) key. D is new setting data

6). Repeat from Step 4).

Ringer Setup

w 1

A:0000 D:00

w 1

A:XXXX D:XX

w 1

A:XXXX D:YY

w 1

A:XXXX D:XX

w 1

If press {i/h} (Off/Power) twice anytime, return to standby mode.

Note:

(*1) Refer to For Service Hint (P.13).

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

Frequency Used Items (Base Unit) Note:

*: When you enter the address, please refer to the table below.

Desired Number (hex)	Input Keys		Desired Number (hex)	Input Keys
0	0		A	Press and keep 1
1	1		B	Press and keep 2
.	.		C	Press and keep 3
.	.
	D	Press and keep 4
.	.		E	Press and keep 5
9	9		F	Press and keep 6

ex.)

	Items (*2)	Address	Default Data	New Data	Remarks
	C-ID (FSK) sensitivity	01 C1~ 01	00 28	(3dB up)		(6dB up)	When hex changes from “0028” to “00A4” or
		C2		00 A4		00 E7	“00E7”, gain increases by 3dB or 6dB.
	C-ID (DTMF) sensitivity	01 B7	34	(3dB up)		(6dB up)	When hex changes from “34” to “38” or “3C”, gain
				38		3C	increases by 3dB or 6dB.
	Frequency	01 63~ 01 64	Given value	—		—	Use these items in a READ-ONLY mode to confirm
	ID	00 10~ 00 14	Given value	—		—	the contents. Careless rewriting may cause serious
							damage to the computer system.
	Bell length	015D~015E	02 EE(6sec) (*1)	01 77(3sec)		00 FA (2sec)	This is time until bell stops ringing. (Unit:8ms)
	PULSE Dial speed	0129~012A	01 90(40msec)	00 C8(20msec)		—	This is pulse make time. (Unit:0.1ms)
	(10PPS -> 20PPS)		(*3)
		012B~012C	02 58(60msec)	01 2C(30msec)		—	This is pulse break time. (Unit:0.1ms)
			(*3)

		012D~012E	23 28(900msec)	11 30(440msec)		—	This is inter-digit time in pulse mode.
			(*3)				(Unit:0.1ms)

(*1)

Bell length		02EE(hex) = 750(dec) → 750 x 8msec = 6000msec(6sec)
PULSE Dial speed		0190(hex) = 400(dec) → 400 x 0.1msec = 40msec
(10PPS -> 20PPS)
	0258(hex) = 600(dec) → 600 x 0.1msec = 60msec
			2328(hex) = 9000(dec) → 9000 x 0.1msec = 900msec
(*2)

	Items					Description
C-ID (FSK) sensitivity		FSKGain_shiftgain
C-ID (DTMF) sensitivity		Foutgains:HPFilter Foutgains
Frequency		Setting value of FREQ_TRIM_REG
ID		ID
Bell length		Time until it stops bell.

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

8.1.2.Handset

Important:

Make sure the address on LCD is correct when entering new data. Otherwise, you may ruin the unit.

{j/OK} (Menu/OK)

{ic} (Off/Power)

Navigator key	{C} (C lear)

{^} {V} {<} {>}

Dial keypad

H/S key operation

1). Press {j/OK} (Menu/OK) key.

2). Press «#003».

A is Address D is data

3). Press «XXXX»(Address) ,

then press {j/OK} (Menu/OK) key. D is current setting data

4). Press «YY»(Data) ,

then press {j/OK} (Menu/OK) key.

D is new setting data

5). Repeat from Step 3).

H/S LCD

Ringer Setup

w 1

A:0000 D:00

w 1

A:XXXX D:XX

w 1

A:XXXX D:YY

w 1

A:XXXX D:YY

w 1

If press {i/h} (Off/Power) twice anytime, return to standby mode.

Note:

(*1) Refer to For Service Hint (P.13).

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

Frequency Used Items (Handset) Note:

*: When you enter the address, please refer to the table in Note: (P.14) of Engineering Mode. ex.)

Items (*4)	Address	Default Data	New Data	Remarks
Sending level	01 31	07 (36 dB)	06 (30 dB)	(*1)
			05 (24 dB)
			04 (18 dB)
			03 (12 dB)

Receiving level	01 3D	BB4A (-2.4 dB)		Volume 5
	01 3B	AA33 (-5.4 dB)		Volume 4
	01 39	9995 (-8.4 dB)		Volume 3… default setting
	01 37	99C2 (-11.4 dB)		Volume 2
	01 35	A8A5 (-14.4 dB)		Volume 1 (*2)

(*1) This model has already been setting Max.

(*2) Each Volume level is different by 3dB, (l.e Volume 3 and Volume 2..) If one of Receiving level is changed it is highly recommended changing other Receiving levels as well.

(*3) Use these items in a READ-ONLY mode to confirm the contents. Careless rewriting may cause serious damage to the Handset.

(*4)

Items	Description
Sending level	Analog Front End MIC Setting for Handset Mode
Receiving level	Analog Front End LSR Setting for Handset Mode
Battery Low	ADC value for battery low detection
Frequency	Setting value of FREQ_TRIM_REG
ID	International Portable Part Equipment Identities

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

9 Troubleshooting Guide

9.1.Troubleshooting Flowchart

Flow Chart

Power ON Base Unit

Bell

Link

Not Link

Battery Charge

Handset Voice Transmission

Handset Voice Reception

DTMF dial

Caller ID Reception

Cross Reference:

Check Power (P.19)

Bell Reception (P.23)

Check Battery Charge (P.20)

Check Link (P.21)

Check Handset Transmission (P.23)

Check Handset Reception (P.23)

Signal Route (P.12)

Check Caller ID (P.23)

Not Work

Check Power

No Bell

Bell Reception

Not Charge

Check Battery Charge

Check Link

No Voice

Check Handset Transmission

No Voice

Check Handset Reception

No Signal

Signal Route

No Signal

Check Caller ID

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

9.1.1.Check Power

9.1.1.1.Base Unit

Is the AC Adaptor inserted into AC outlet? (Check AC Adaptor’s specification.)

Is input of IC2 (pin3) about 5.5V?

YES

NO Is the output voltage of IC2 (pin2) about 2.65V?

YES

Is C48(RESETQ) High?

YES

Check X1, C23.

YES

Check Career PCB

Cross Reference

Power Supply Circuit (P.8)

9.1.1.2.Handset

Check F1 is not opened, C34, C35, C58, C60 is not shorted.

YES

Check AC Adaptor.

Check Power Supply Circuit.

Check Career PCB.

Is the battery inserted to Battery Holder?

YES

Is the voltage of battery between battery + and battery 2.3V more?

YES

Is the voltage of VDDDCDC2 about 3.3 V?

YES

Is C109 (VDDBAT) voltage about 2.3V more?

Cross Reference

Power Supply Circuit/Reset Circuit (P.11)

NO	Check the battery and around Battery Holder are

not shorted.

Check Power Supply Circuit/Reset Circuit.

KX-TG1611RU/KX-TG1612RU/KX-TGA161RU

9.1.2.Check Battery Charge

9.1.2.1.Base Unit

Plug in the AC Power source.

Charge Handset on Base Unit.

Is the voltage of two charge contacts about Check Power Supply Circuit of Base Unit.

3.0 V and 0V from GND level?

YES

Check Handset.

Check Charge Contacts at

Base Unit from mechanical point of view.

Cross Reference:

Power Supply Circuit (P.8)

9.1.2.2.Handset

	Is Check Power OK?	NO	Check Check Power (Handset).


		YES	NO


	Is R101 (CDT) high at charge state?	Check Charge Circuit.


Cross Reference:
Check Power (P.19)
Charge Circuit (P.11)

9.1.2.3.Charger Unit

Plug in the AC Power source.

Charge Handset on Charger Unit.

Is the voltage of two charge contacts about	NO	Check Power Supply Circuit of Charger Unit.

3.0 V and 0V from GND level?
			OK


	YES
		Check Handset.

Check Charge Contacts at Charger Unit from mechanical point of view.

Cross Reference:

Power Supply Circuit (P.11)

Loading…

Источник

Страницы и текст этой инструкции

Руководство пользователя dect Panasonic KX-TG1611 / KX-TG1612

Информация отображена на картинке

Как использовать наш сайт инструкций OnlineManuals.ru
Наша цель состоит в том, чтобы предоставить вам быстрый доступ к содержанию инструкции для dect Panasonic KX-TG1611 / KX-TG1612.
С помощью онлайн просмотра, Вы можете быстро просмотреть содержимое инструкции и найти решение проблемы с dect Panasonic KX-TG1611 / KX-TG1612.

Для Вашего удобства
Если листать руководство пользователя dect Panasonic KX-TG1611 / KX-TG1612 прямо на сайте, не очень удобно для Вас, есть два возможных решения:

• Просмотр в полноэкранном режиме — легко просмотреть руководство пользователя (без загрузки его на свой компьютер), Вы можете использовать режим полноэкранного просмотра.
Для просмотра инструкции пользователя dect Panasonic KX-TG1611 / KX-TG1612 на полном экране, используйте кнопку «Открыть в Pdf-viewer».

• Загрузка на компьютер — Вы можете также скачать Руководство пользователя dect Panasonic KX-TG1611 / KX-TG1612 на свой компьютер и сохранить его в файлах.

Многие люди предпочитают читать документы не на экране, а в печатной версии.
Возможность печати руководства пользователя также была предусмотрена на нашем сайте,
и вы можете использовать ее, нажав на иконку «печать» в Pdf-viewer.
Нет необходимости печатать все руководство dect Panasonic KX-TG1611 / KX-TG1612, можно выбрать только нужные страницы инструкции.

Источник

Инструкции по эксплуатации

2

Preview

Panasonic KX-TG 1611 RUH инструкция по эксплуатации
(56 страниц)

Языки:Русский
Тип:
PDF
Размер:
3.54 MB
Описание:
Телефон

Просмотр

Preview

Panasonic KX-TG 1611 RUH инструкция по эксплуатации
(36 страниц)

Языки:Русский
Тип:
PDF
Размер:
2.23 MB
Описание:
Телефон

Просмотр

На NoDevice можно скачать инструкцию по эксплуатации для Panasonic KX-TG 1611 RUH. Руководство пользователя необходимо для ознакомления с правилами установки и эксплуатации Panasonic KX-TG 1611 RUH. Инструкции по использованию помогут правильно настроить Panasonic KX-TG 1611 RUH, исправить ошибки и выявить неполадки.

Источник

TG161x_171xRU(ru-ru).book Page 1 Monday, February 21, 2011 10:12 AM

Инструкция по эксплуатации

Цифровой беспроводной телефон

Модель №

KX-TG1611RU

KX-TG1612RU

KX-TG1711RU

Показана модель KX-TG1611.

Показана модель KX-TG1711.

Перед эксплуатацией прочитайте раздел

“Начало работы” на стр. 9.

Благодарим вас за приобретение изделия производства компании Panasonic.

Прежде чем приступить к использованию телефона, изучите эту инструкцию по

эксплуатации и сохраните ее для дальнейших справок.

Этот аппарат поддерживает услуги АОН и Caller ID. Для того, чтобы аппарат отображал

номер вызывающего абонента, необходимо подключить соответствующую услугу у

оператора связи.

Посетите наш веб—сайт: http://www.panasonic.ru

TG161x_171xRU(ru-ru).book Page 2 Monday, February 21, 2011 10:12 AM

Содеpжание

Введение

Различия между моделями . . . . . . . . . . . . . . . . 3

Информация об аксессуарах . . . . . . . . . . . . . . . 3

Важная информация

Для вашей безопасности . . . . . . . . . . . . . . . . . . 5

Важные инструкции по безопасности . . . . . . . . 6

Для наилучшей эксплуатации . . . . . . . . . . . . . . 6

Другая информация . . . . . . . . . . . . . . . . . . . . . . 7

Технические характеристики . . . . . . . . . . . . . . . 8

Начало работы

Установка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Примечание об установке . . . . . . . . . . . . . . . . 10

Органы управления . . . . . . . . . . . . . . . . . . . . . 11

Дисплей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Включение/выключение питания. . . . . . . . . . . 13

Исходные настройки. . . . . . . . . . . . . . . . . . . . . 13

Как делать/отвечать на вызовы

Как делать вызовы . . . . . . . . . . . . . . . . . . . . . . 15

Ответ на вызов . . . . . . . . . . . . . . . . . . . . . . . . . 15

Полезные функции во время вызова . . . . . . . 16

Телефонная книга

Телефонная книга трубки. . . . . . . . . . . . . . . . . 18

Программирование

Программируемые настройки . . . . . . . . . . . . . 19

Специальное программирование . . . . . . . . . . 21

Идентификация вызывающего

абонента

Сервис идентификации вызывающего абонента

(АОН и Caller ID) . . . . . . . . . . . . . . . . . . . . . . . . 22

Список вызывавших абонентов. . . . . . . . . . . . 23

Сервис голосовой почты

Сервис голосовой почты . . . . . . . . . . . . . . . . . 24

Внутренняя связь/Поиск

Внутренняя связь . . . . . . . . . . . . . . . . . . . . . . . 25

Поиск трубки . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Передача вызовов, конференц—связь . . . . . . . 25

Полезная информация

Ввод знаков . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Сообщения об ошибках . . . . . . . . . . . . . . . . . . 28

Устранение неполадок . . . . . . . . . . . . . . . . . . . 28

Установка на стене . . . . . . . . . . . . . . . . . . . . . . 33

Срок службы аппарата . . . . . . . . . . . . . . . . . . . 34

Указатель

Указатель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

TG161x_171xRU(ru-ru).book Page 3 Monday, February 21, 2011 10:12 AM

Введение

Различия между моделями

Базовый блок Трубка

Серия Модель №

Модель № Модель № Количество

Серия KX-TG1611 KX-TG1611 KX-TG1611 KX-TGA161 1

KX-TG1612 KX-TG1611 KX-TGA161 2

Серия KX-TG1711 KX-TG1711 KX-TG1711 KX-TGA171 1

Функция системы внутренней связи доступна только для модели KX-TG1612.

В данной инструкции суффикс (RU) опущен для следующих моделей:

KX-TG1611RU/KX-TG1612RU/KX-TG1711RU

Информация об аксессуарах

Поставляемые аксессуары

Количество

Номер Аксессуар/артикул

KX-TG1611

KX-TG1612

KX-TG1711

Адаптер для сети переменного тока/PNLV226CE 1 2

Телефонный кабель 11

Аккумуляторные батареи

Крышка беспроводной трубки

Зарядное устройство —1

*1 Сведения о замене батарей см. на стр. 4.

*2 Крышка трубки поставляется прикрепленной к трубке.

12345

TG161x_171xRU(ru-ru).book Page 4 Monday, February 21, 2011 10:12 AM

Введение

Дополнительные/заменяемые аксессуары

Аксессуары для данного аппарата можно заказать на странице http://www.panasoniceplaza.ru/.

Доп. Аксессуар Номер модели

Аккумуляторные батареи HHR-4NGE (P03P) или HHR-4MRE (P03I)

Тип батарей:

– никель—металл—гидридные (Ni-MH)

–2 шт. типоразмера AAA (R03) для каждой трубки

*1 Сменные батареи могут обладать емкостью, отличной от поставляемых батарей.

Для дальнейших справок

Рекомендуем записать следующую информацию: это поможет в случае ремонта по гарантии

(требуется гарантийный талон).

Серийный №Дата покупки

(находится на нижней панели базового блока)

Наименование и адрес дилера

Прикрепите ваш товарный чек здесь.

TG161x_171xRU(ru-ru).book Page 5 Monday, February 21, 2011 10:12 AM

Важная информация

Установка

Для вашей безопасности

Во избежание возгорания или поражения

Во избежание нанесения тяжелых травм

электрическим током не допускайте

здоровью/утраты имущества, а также для

попадания на аппарат капель дождя или

обеспечения правильной и безопасной работы

другой жидкости.

внимательно прочитайте этот раздел до начала

Не располагайте и не используйте этот

использования данного аппарата.

аппарат рядом с приборами, управляемыми

автоматически (например, автоматическими

ОСТОРОЖНО!

дверями и системами пожарной

сигнализации). Радиоволны, создаваемые

Подсоединение к сети электропитания

аппаратом, могут вызывать сбои в работе

Используйте только источник питания,

подобных приборов, в результате чего

указанный на аппарате.

возможны несчастные случаи.

Не перегружайте сетевые розетки и

Не допускайте излишнего натяжения и

удлинители. Это может привести к

перегибания телефонного шнура или шнура

возгоранию или поражению электрическим

адаптера для сети переменного тока и не

током.

ставьте на них тяжелые предметы.

Полностью вставляйте адаптер для сети

Меры предосторожности при

переменного тока/вилку сетевого шнура в

сетевую розетку. Несоблюдение этого

эксплуатации

требования может привести к поражению

Перед чисткой отсоединяйте аппарат от

электрическим током и/или выделению

сетевых розеток. Не используйте жидкие или

тепла, приводящего к возгоранию.

аэрозольные очистители.

Регулярно вытирайте пыль и т.д. с адаптера

Не разбирайте аппарат.

для сети переменного тока/вилки сетевого

Не проливайте жидкости (моющие средства,

шнура, вытаскивая его из сетевой розетки и

очистители и т.д.) на вилку телефонного

тщательно протирая сухой тканью.

шнура и не допускайте ее намокания. Это

Скопление пыли может вызвать повреждение

может привести к возгоранию. Если вилка

изоляции влагой и т.д. и стать причиной

телефонного шнура намокла, немедленно

возгорания.

вытащите ее из телефонной стенной розетки

Отсоедините аппарат от сетевых розеток,

и не используйте в дальнейшем.

если он начинает дымиться, а также при

появлении постороннего запаха или шумов.

Медицинские сведения

Это может вызвать возгорание или

Обратитесь к изготовителю персональных

поражение электрическим током. Убедитесь,

медицинских приборов (например,

что дым прекратился, и обратитесь в

кардиостимуляторов или слуховых

уполномоченный центр обслуживания.

аппаратов), чтобы выяснить, достаточно ли

Отсоедините от сетевых розеток и ни в коем

надежно они экранированы от воздействия

случае не прикасайтесь к внутренним частям

радиочастотного излучения.

аппарата, если его корпус оказался открытым

Не используйте данное изделие в

вследствие неисправности.

медицинских учреждениях, если в

Ни в коем случае не касайтесь вилки

соответствии с правилами учреждения

мокрыми руками. Существует опасность

пользоваться подобными изделиями

поражения электрическим током.

запрещено. В больницах и медицинских

учреждениях может применяться

оборудование, чувствительное к

воздействию радиочастотного излучения.

Источник

Телефон беспроводной (DECT) Panasonic KX-TG1611RUH

АОН, Caller ID, 50 номеров, черный
подробнее

370

Код товара: 0133097

Источник

TABLE OF CONTENTS

1 Safety Precautions

2 Warning

3 Specifications

5 Location of Controls and Components

6 Installation Instructions

7 Operating Instructions

8 Service Mode

9 Troubleshooting Guide

Различия между моделями

Информация об аксессуарах

Для вашей безопасности

Это тоже интересно:
