Technics se ca10 инструкция на русском

Для сохранения инструкции «Усилитель Technics SE-CA10» на русском языке на вашем компьютере либо телефоне, нажмите кнопку «Скачать инструкцию». Если активна кнопка «Инструкция онлайн», то Вы можете просмотреть документ (manual), в своём браузере онлайн.

Если у Вас нет возможности скачать инструкцию по эксплуатации либо просмотреть её, Вы можете поделиться ссылкой на эту страницу в социальных сетях и при удобном моменте скачать инструкцию. Либо добавьте эту страницу в закладки Вашего браузера, нажав кнопку «Добавить страницу в закладки браузера».

Руководства Technics SE-CA10 Размер файлов: 1848 KB, Язык: English, Формат: pdf, Платформа: Windows/Linux, Дата: 2015-05-27

На данной странице вы можете скачать руководства Technics SE-CA10. Мы предлагаем вам ознакомиться с руководством пользователя, инструкцией по сервисному обслуживанию и ремонту.

Также здесь вы найдете список заказных номеров на комплектующие Technics SE-CA10.

Все файлы предоставляются исключительно в ознакомительных целях. И не являютя руководством по ремонту, а направлены лишь на то чтобы помочь вам более детально ознакомиться с принципом построения устройства.

Содержимое представленных здесь руководств требуют от вас знания технического английского языка.

Если вы собираетесь скачать руководство по сервисному обслуживанию Technics SE-CA10, иными словами сервис мануал, вы дожны обладать хотя бы минимальными познаниями в области электроники и пониманием базовых принципов работы электромеханических устройств.

Для просмотра руководств вам понадобится Adobe Acrobat Reader версии 9 и выше либо другая программа для просмотра pdf файлов.

В связи с популярностью информации представленной на сайте и ее бесплатного предоставления конечному пользователю, убедительная просьба использовать специальные программные продукты для многопотокового скачивания файлов.

Руководства для Technics SE-CA10

• Руководство пользователя (User manual)
• Руководство по сервисному обслуживанию (Service manual)
• Руководство по ремонту (Repair manual)
• Перечень комплектующих (PartList)

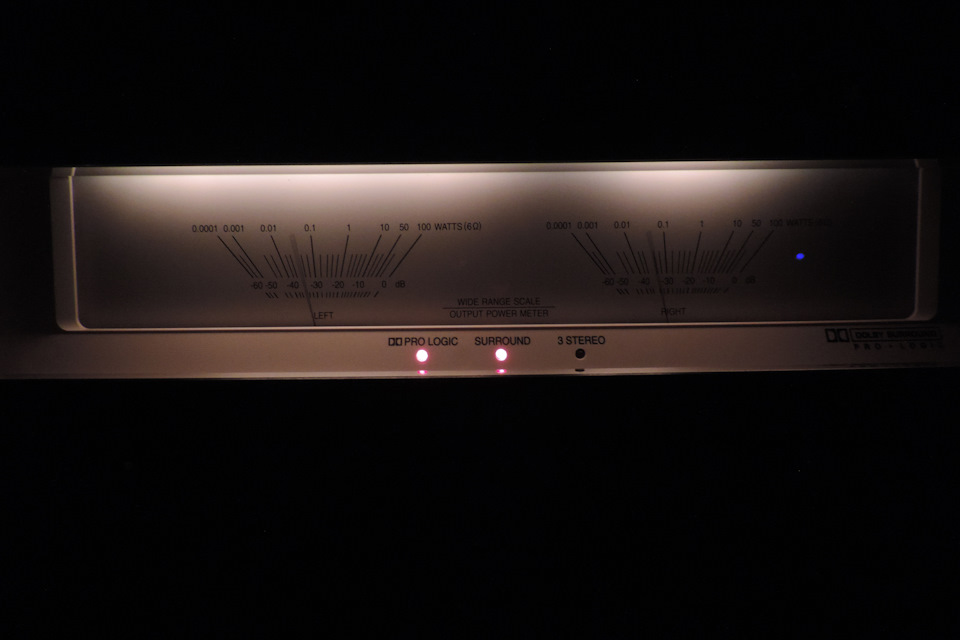

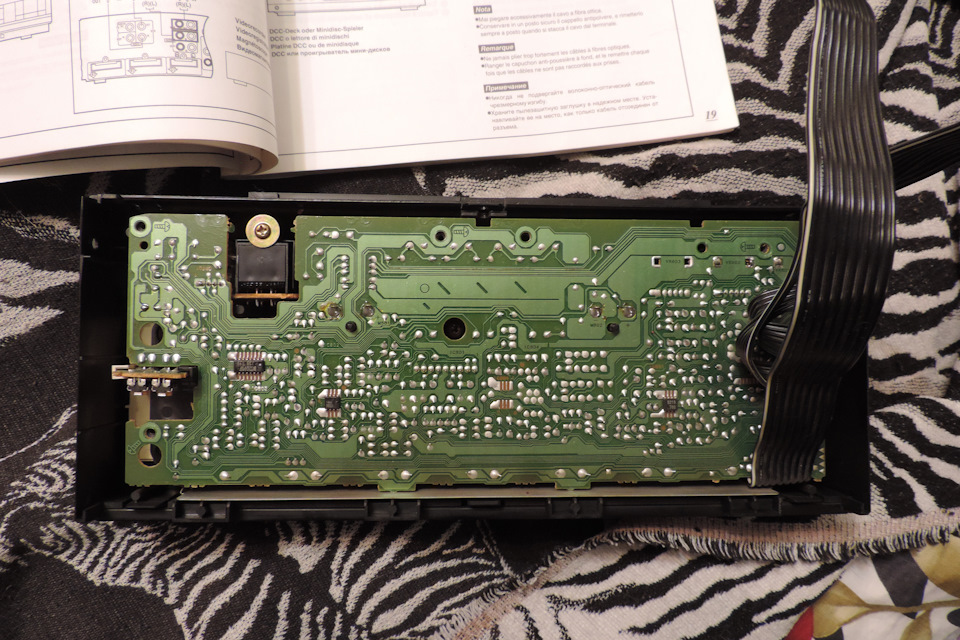

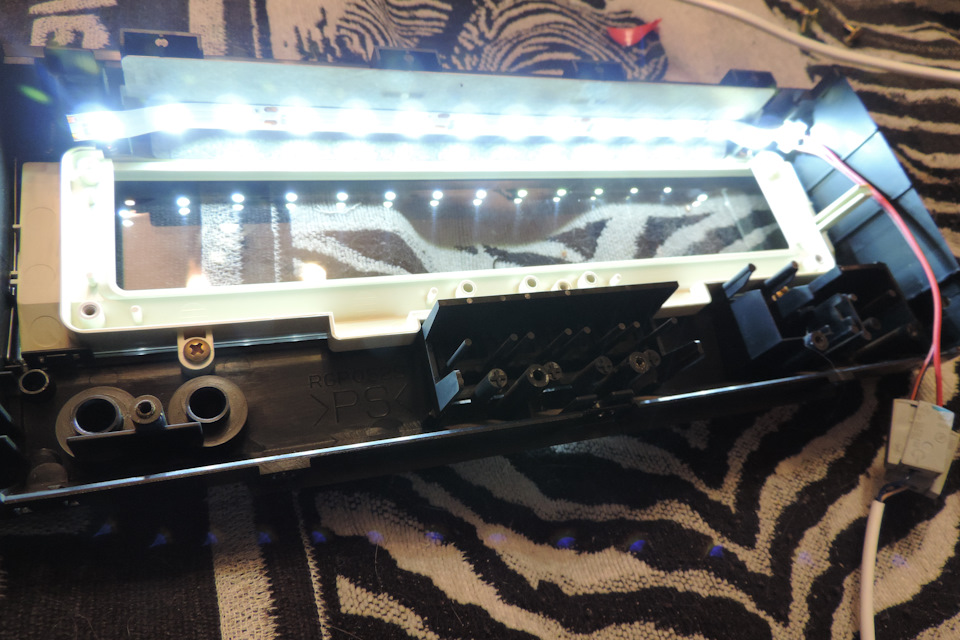

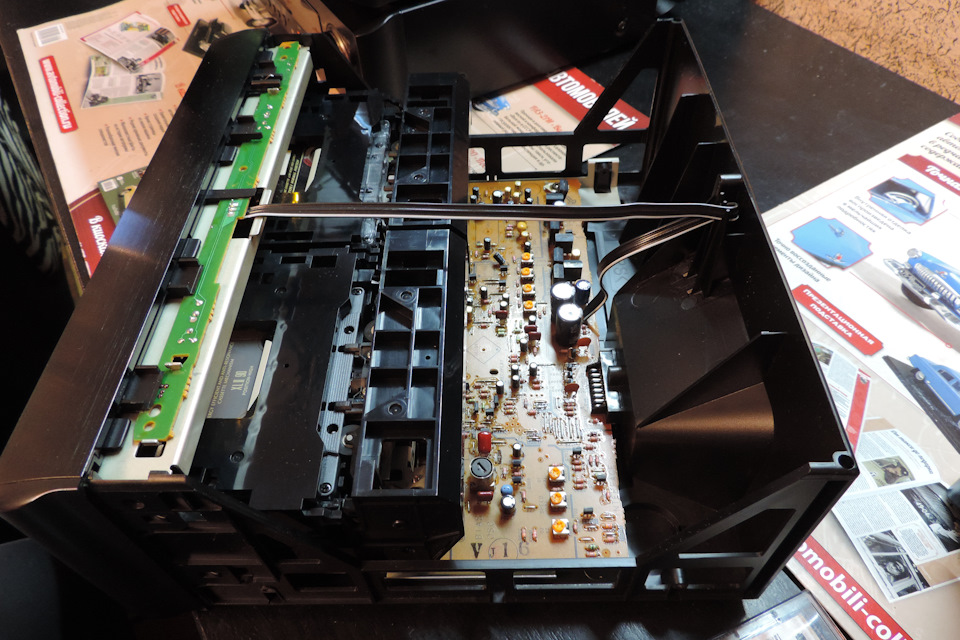

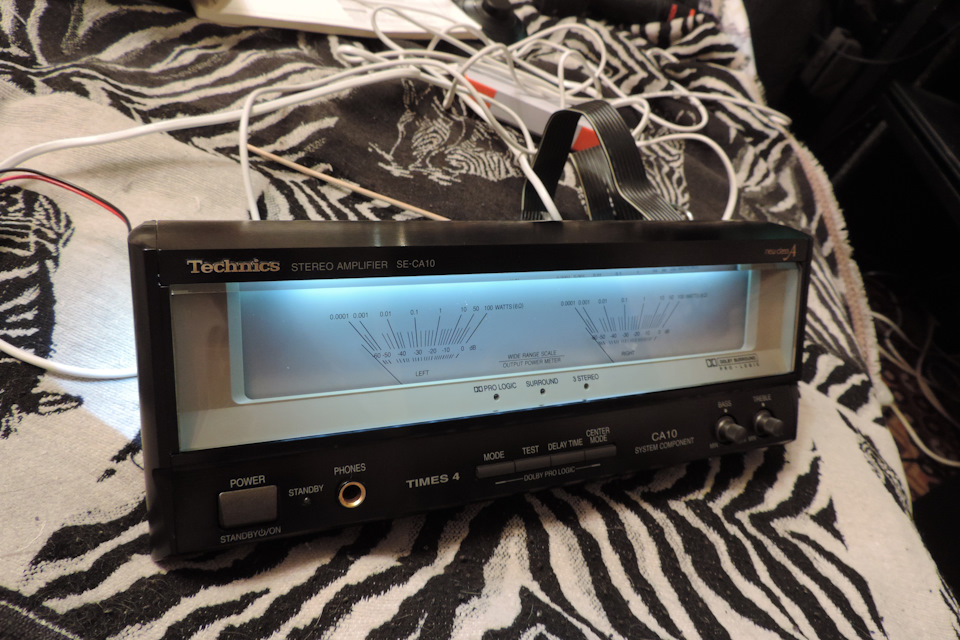

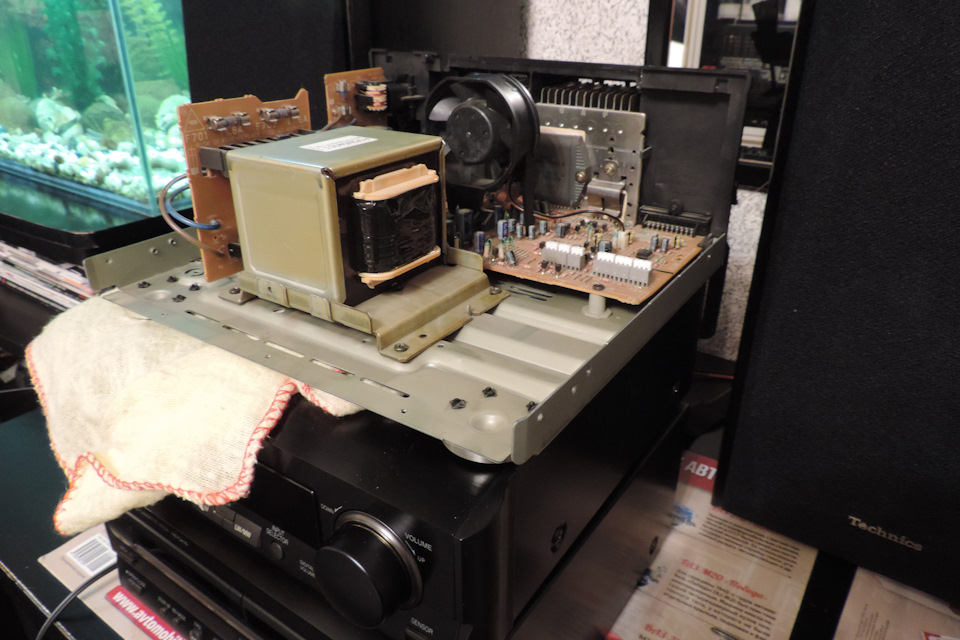

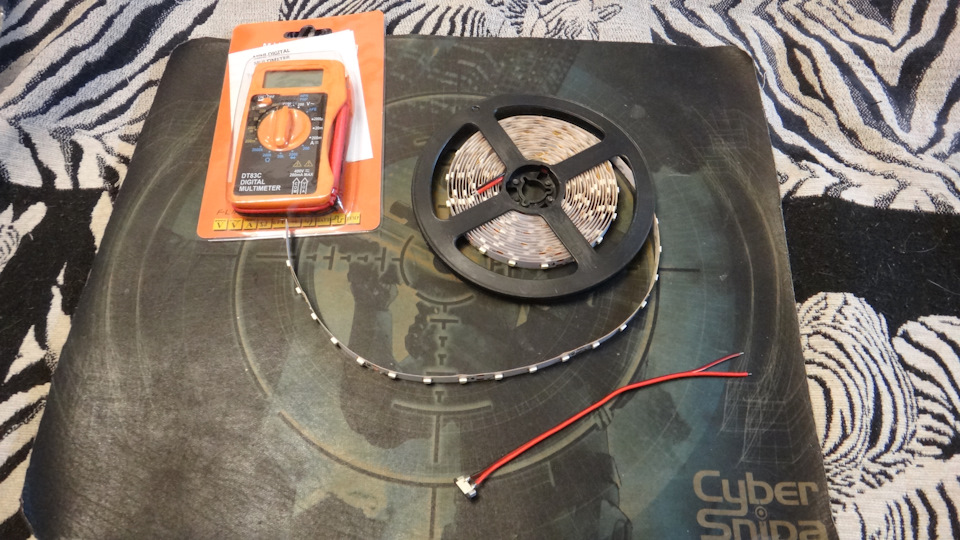

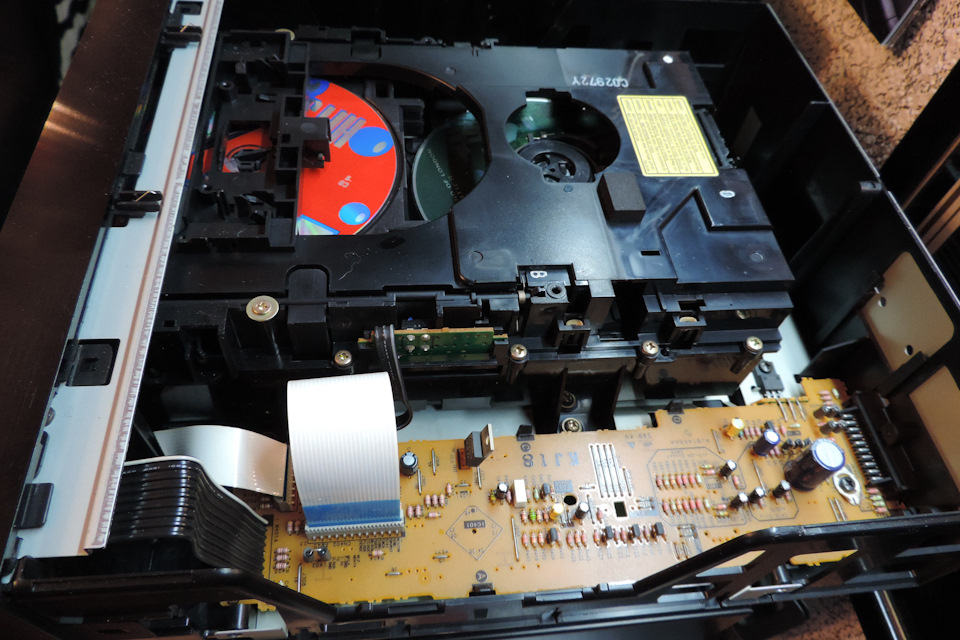

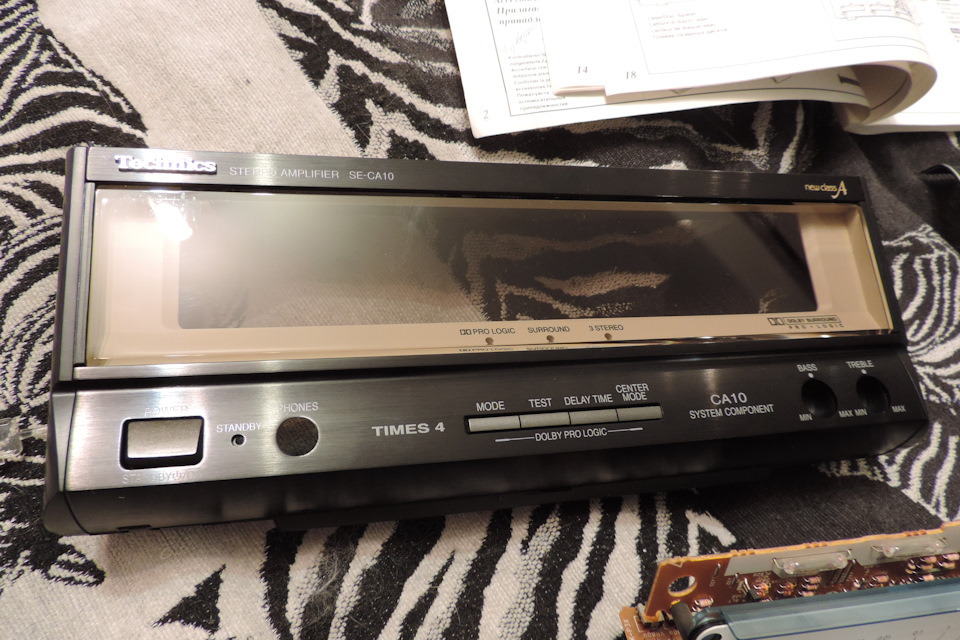

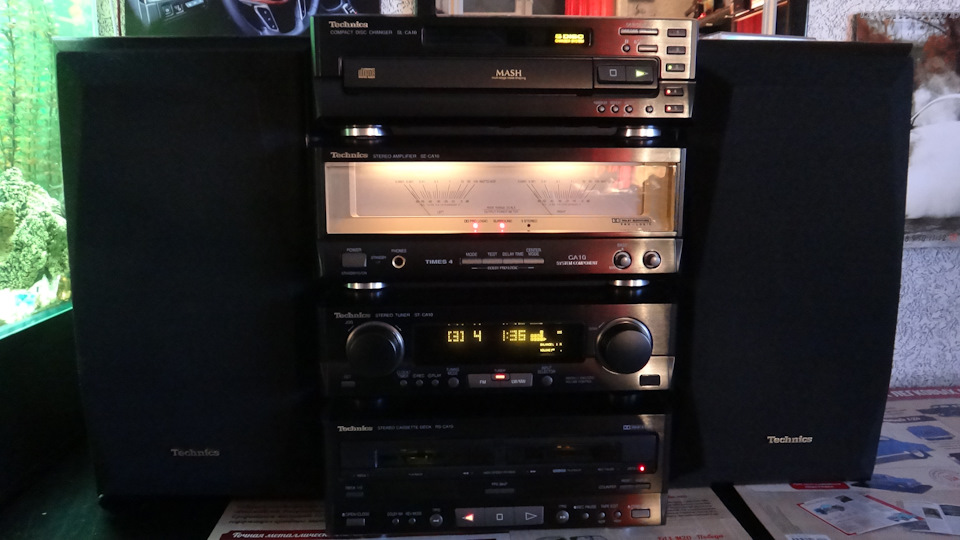

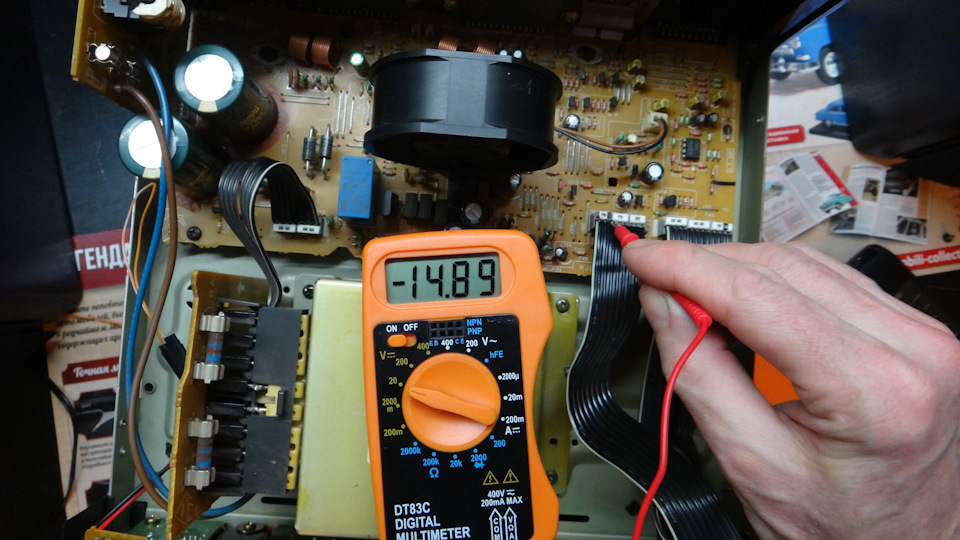

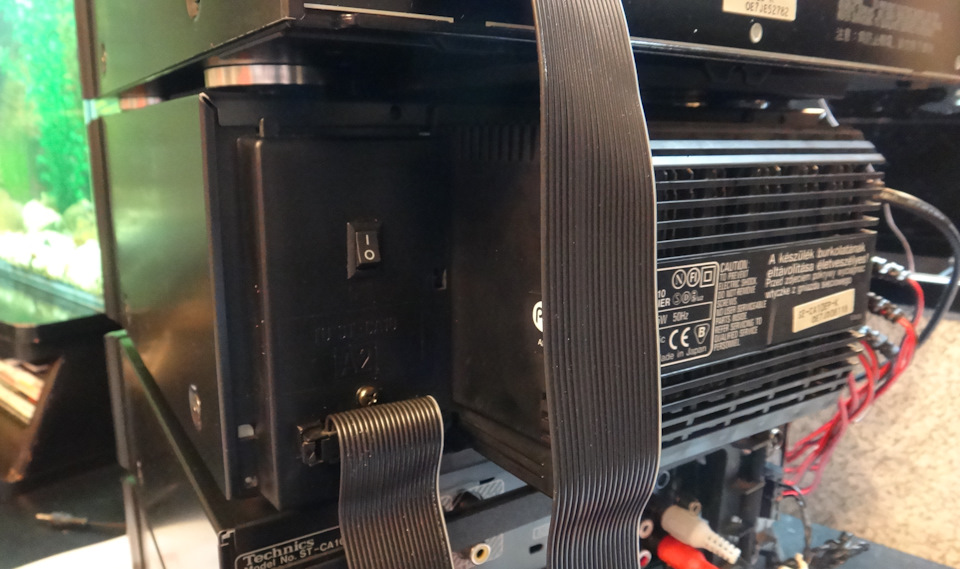

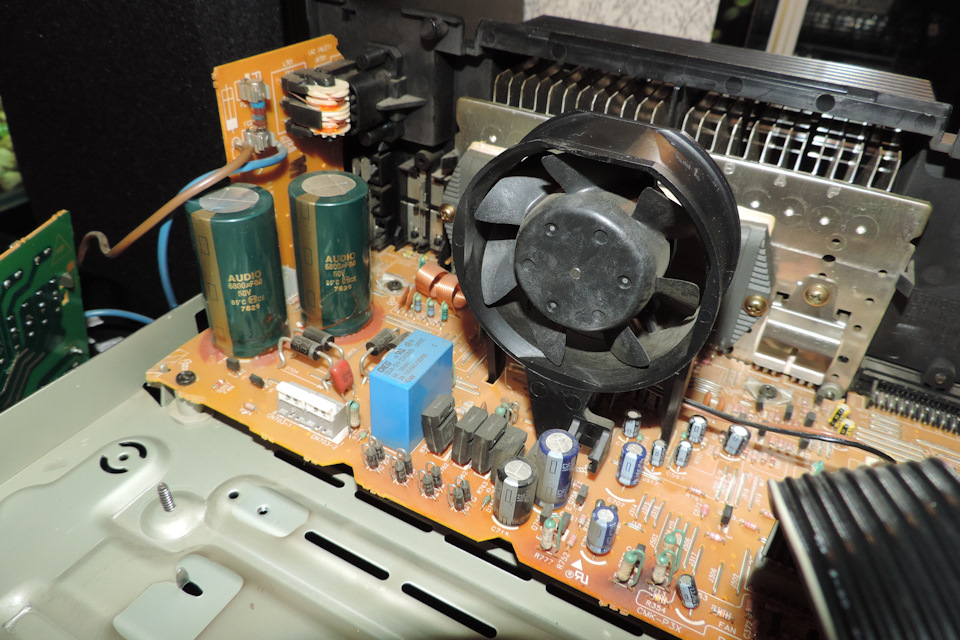

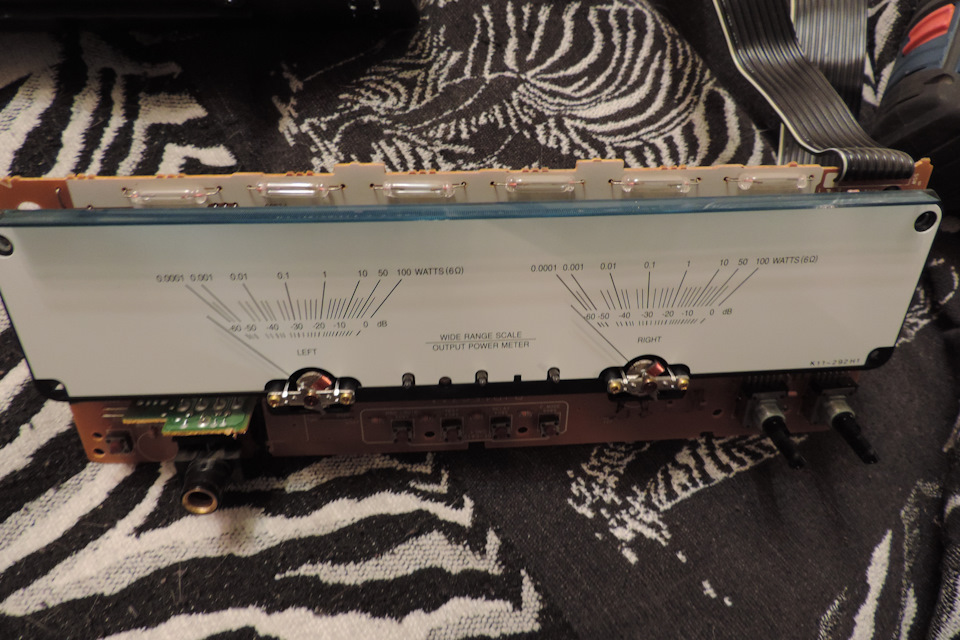

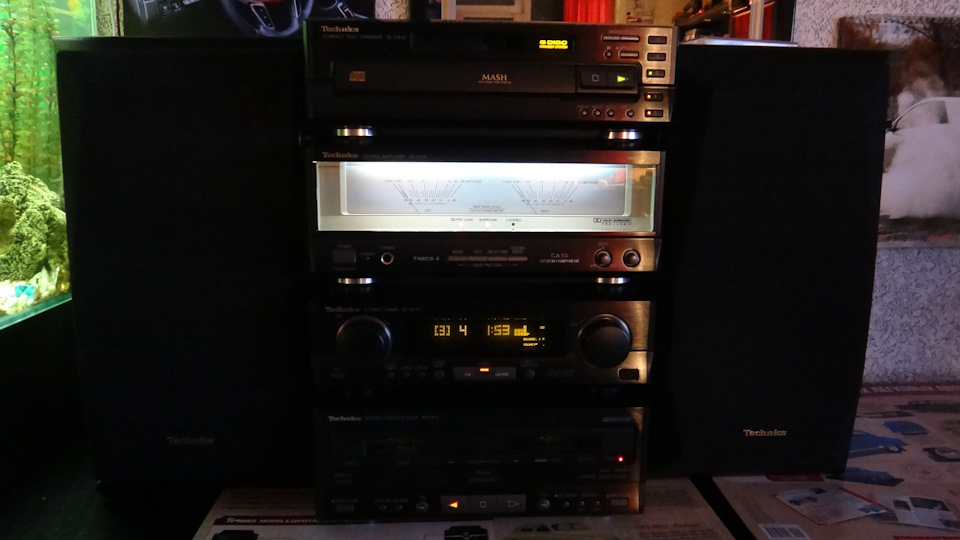

Не смог удержаться, когда увидел его в продаже По мне так очень красивый Тechnics . Усилок со стрелками, раньше был доступен в очень дорогих моделях . Передняя панель — шлифованный алюминий ; да у меня в Кадиллаке такого нет, там алюминий пластмассовый . Блочная система CA-10, не дешёвая в своём классе, 2000 года выпуска .На удивление идеально сохранился, и за не большую цену . У продавца ещё аппаратура осталась более серьёзная, успел заметить Marantz, и огромный усилитель Akai, серебристый, годов так конца 70, начала 80 . Видимо избавился от шир потреба . Огромный пульт . Все функции с него . Звучит получше, чем мой ранее купленный .www.drive2.ru/c/495391287160078638/ А по размеру они оказались точно одинаковые . Три доп колонки в комплектации, для объёмного звучания, в двух режимах . Ну хрень конечно, это вам не нынешний 5.1 .Система шумопонижения Долби тоже бесполезная, больше портит звук . Не понравилась, что подсветка со временем стала тусклой, ночью слабенько, но терпимо, а днём вообще не видно, что работает . Разобрал, посмотрел . Лампочки впаяны, три перегорели, так просто не найти, не заменить . Мне проще было новые рядом поставить . Нашел внутри 15 вольт, приклеил светодиодную ленту . Для этого снял трансформатор, шлейфы, мешало, пока не понял как снять с блока переднюю панель целиком . Панель тоже всю разобрал, все кнопки вывалились, когда всё собрал включаю … и не черта не работает … Прям в жар бросило . Успел вспомнить знакомого радио инженера в помощь, который с мамой работал на студии грамм записи «Мелодия», пока не увидел не подключенный сзади в блок шлейф . Решил всё таки оставить и стоковый режим освещения, для ночной тлеющей подсветки — добавил кнопку малюсенькую на заднюю панель . Потом и CD блок разобрал, посмотрел на работу механизма чейнджера . Ну и грохочет же он . Затем и кассетные деки тоже из любопытства, и протёр заодно .
Не знаю ещё, стОит ли заменить ленту на жёлтоватую, тёплую, к общему стилю, или оставить для большего контраста белую . Как думаете ? Всё зарекаюсь последняя покупка в коллекции, ставить больше некуда .

Инструкция музыкального центра Technics SE-CA10 Размер: 2019 KB, Язык: Английский, Расширение: .pdf, Платформа: Adobe Acrobat, Дата: 2015-10-27

Руководство пользователя содержит основные технические характеристики устройства.

Комплект поставки может отличаться от описанного в руководстве.

Отдельная глава руководства пользователя посвящена условиям эксплуатации устройства. Описаны всевозможные варианты монтажа и установки.

Подробно описаны функции и особенности органов управления устройством.

Инструкция Technics SE-CA10 предназначена для технически образованных людей и при детальном изучении гарантирует безопасную и долговременную работу устройства.

Руководство пользователя музыкального центра Technics SE-CA10 содержит описание процедуры первоначальной настройки и подключения устройства и выполнение процедур сервисного обслуживания и подготовки расходных материалов.

Для изучения файла вам необходимо обладать хотя бы минимальным знанием английского языка, так как инструкция на русском для музыкального центра Technics SE-CA10 пока еще не выпущена.

Описание специальных функций описано в отдельной главе инструкции.

Последняя глава руководства по эксплуатации содержит описание основных неисправностей музыкального центра и перечень основных действий по их устранению.

Пожалуйста используйте специальное программное обеспечение для скачивания файлов и по возможности дождитесь окончания загрузки первого файла перед началом загрузки второго.

Перечень основных разделов руководства пользователя музыкального центра Technics SE-CA10

• Технические характеристики
• Варианты монтажа
• Безопасность
• Органы управления
• Настройка устройства
• Стандартные функции
• Основные неисправности музыкального центра Technics SE-CA10

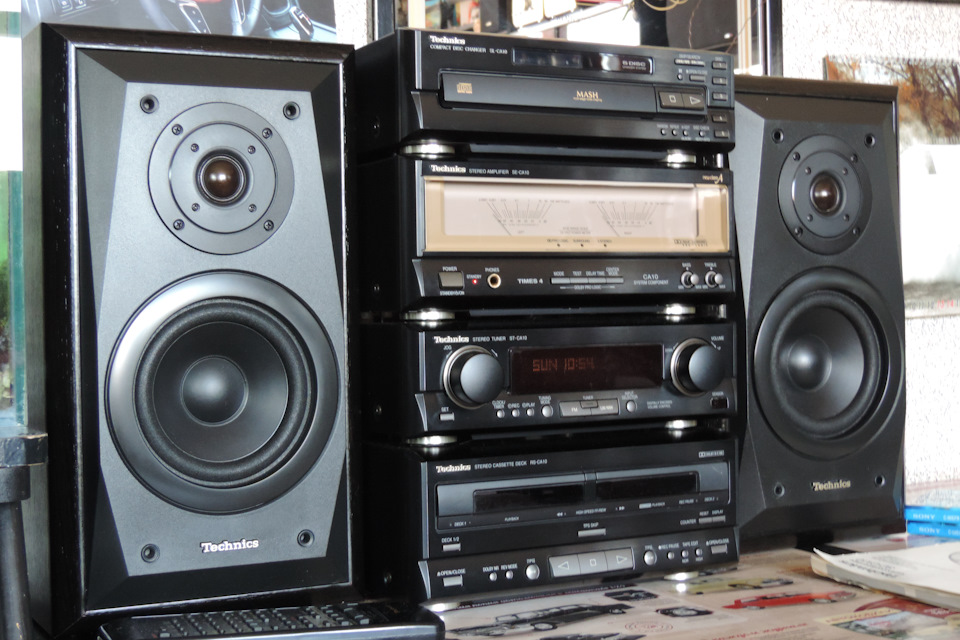

Музыкальный центр Technics SC-CA10. Характеристики, обзор, фото.

Модельный ряд Technics 80-90 годов смотрите здесь

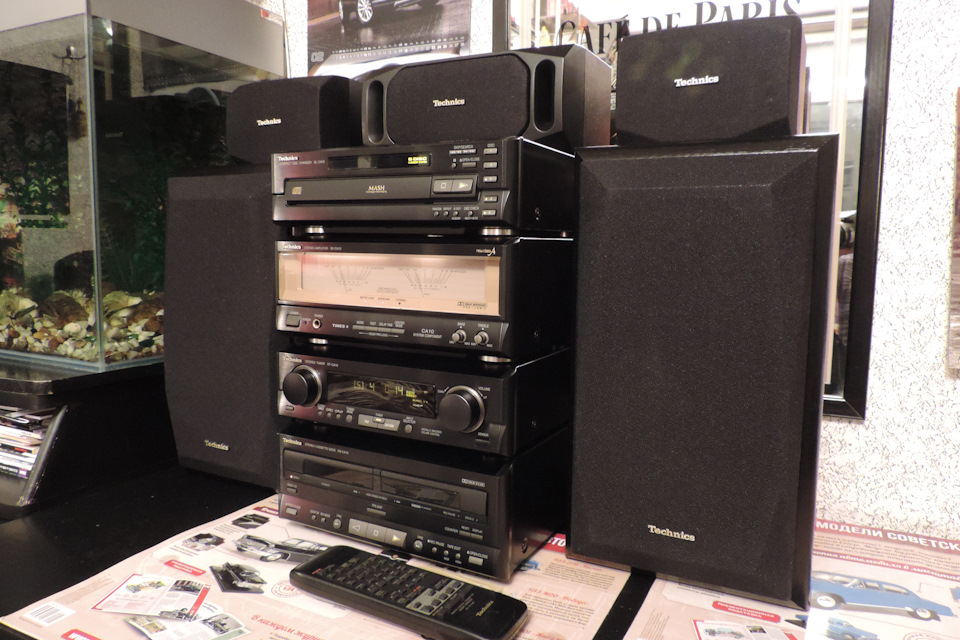

Мини-система. Концепция Technics “Times 4″ выжимает максимум возможностей при воспроизведении формата Dolby Pro Logic и использует центральный и два тыловых громкоговорителя. Чейнджер на 5 компакт-дисков. Горизонтальная автоматическая загрузка кассеты. Двухкассетная реверсивная дека. Функциональные возможности, обеспечивающие высококачественное звучание. Режим домашнего кинотеатра Dolby Pro Logic Surround: одинаково большая мощность 50 Вт (RMS) на левый/центральный/правый/тыловые каналы (суммарная мощность 200 Вт RMS). Выходная мощность в режиме Powerful stereo: 2 х 70 Вт (RMS). 3 режима Dolby Surround (normal/wideband/phantom) и режим Dolby 3 stereo. В комплект входят центральный и тыловые громкоговорители для системы домашнего кинотеатра. Новая конструкция усилителя Class А. Высококачественный CD звук. 1-битовый цифроаналоговый преобразователь MASH и цифровая стабилизация привода. Система шумоподавления Dolby В/С. 2-полосная акустическая система с 12-см НЧ-динамиком, 2,5-см купольным ВЧ-динамиком и фазоинвертором. Сервисные возможности, доставляющие еще большее удовольствие: Система состоит из отдельных блоков. Это предоставляет свободу компоновки. Алюминиевая передняя панель. Подсвечиваемые стрелочные индикаторы выходной мощности. Подсветка кнопок, облегчающая управление системой. Входные и выходные аудио- и видеоразъемы (видеомагнитофон/проигрыватель видеодисков/телевизор). Общесистемный информационный дисплей. Высокая скорость перемоток вперед/назад (около 52 с для кассеты С-60) и редактирование. Высокоскоростная система поиска (TPS) (до 9 композиций). Функция AI, упрощающая перезапись с диска на ленту (Album). Стереофонический цифровой FM/MW/LW » тюнер с функцией RDS» и прямым доступом к 39 фиксированным настройкам. Программируемый на неделю таймер включения и отключения для управления аудиоисточниками. Ручка Jog Control для настройки тюнера и таймера. Полное дистанционное управление. Автоматический выбор типа ленты (Metal/High position/Normal). Съемные защитные решетки звуковых колонок.

Про другие музыкальные центры Technics можно узнать на этой странице.

Характеристики Technics SC-CA10

TUNER

■ Pre-amplifier section Input sensitivity/Impedance

PHONO 2.5 mV/47 kΩ

EXTERNAL, VCR, VD P 150 mV/15 kΩ

Output level

EXTERNAL/VCR RECOUT

150 mV/1.5 kΩ

Frequency response PHONO 30 Hz-15 kHz/

+ 1.5 to -2.0 dB EXTERNAL, VCR, VDP 20 Hz-40 kHz S/N

PHONO DIN 75 dB (77 dB, 1HF)

EXTERNAL, VCR, VDP

DIN 83 dB (85 dB, IHF)

■ DOLBY PRO LOGIC section PRO LOGIC mode

SURROUND,3 STEREO

CENTER mode

NORMAL, WIDE, PHANTOM DELAY TIM E 15, 20, 25, 30 ms

■ FM tuner section

Frequency range 87.50-108.00 MHz

(0.05 MHz steps) Sensitivity 1.8 μV (IHF usable)

S/N 26 dB 1.5 pV

S/N

MONO 70 dB (75 dB, IHF)

Stereo separation

1 kHz 35 dB

Antenna terminal(s) 75Ω (unbalanced)

■ AM tuner section (For United Kingdom)

Frequency range

MW 522-1611 kHz (9 kHz steps)

530-1620 kHz (10 kHz steps) LW 144-288 kHz (9 kHz steps)

Sensitivity (S/N 20 dB)

MW 500 μV/m

LW 50 μV

(For Australia and N.Z.)

Frequency range

522-1611 kHz (9 kHz steps) 530-1620 kHz (10 kHz steps) Sensitivity (S/N 20 dB) 500 pV/m

■ Timer section

Clock Quartz-lock type

Function 24-hour programmable;

Play timer (1 time), Rec timer (1 time), Sleep (120 min, 30 min intervals) Setting 1 minute-23 hours 59 minutes (1 min intervals)

■ General

Dimensions (WxHxD) 280x89x291 mm Weight 1.75 kg

AMPLIFIER

■ Amplifier section Power output

DIN 1 kHz, THD1%, both channels driven 2X50 W (6Ω)

RMS 1 kHz, THD 10%, both channels driven 2X70 W(6Ω)

PRO LOGIC mode DIN 1 kHz, THD 1%

MAIN (both channels driven) ‘

2×40 W (6Q) SURROUND 40 W (4Ω+4Ω)

CENTER 40 W (8Ω)

RMS 1 kHz, THD 10%

MAIN (both channels driven)

2X50 W(6Q) SURROUND 50 W (4Ω+4Ω)

CENTER 50 W (8Q)

Total harmonic distortion Rated power at 1 kHz 1 % (6Ω)

Half power at 1 kHz 0.09% (6Ω)

Load impedance

MAIN 6-8Ω

SURROUND 4-8Ω

CENTER 8Ω

S/N (rated power)

MAIN 90 dB

■ General

Power consumption 235 W

Power supply 230-240 V, AC 50/60 Hz

Dimensions (WxHxD)

280×118.5×331 mm Weight 5.2 kg

CD CHANGER

■ Audio

DA converter 1 bit 2 DAC MASH

■ Pickup

Wavelength 780 nm

■ General

Dimensions (WxHxD) 280x89x331 mm Weight 2.5 kg

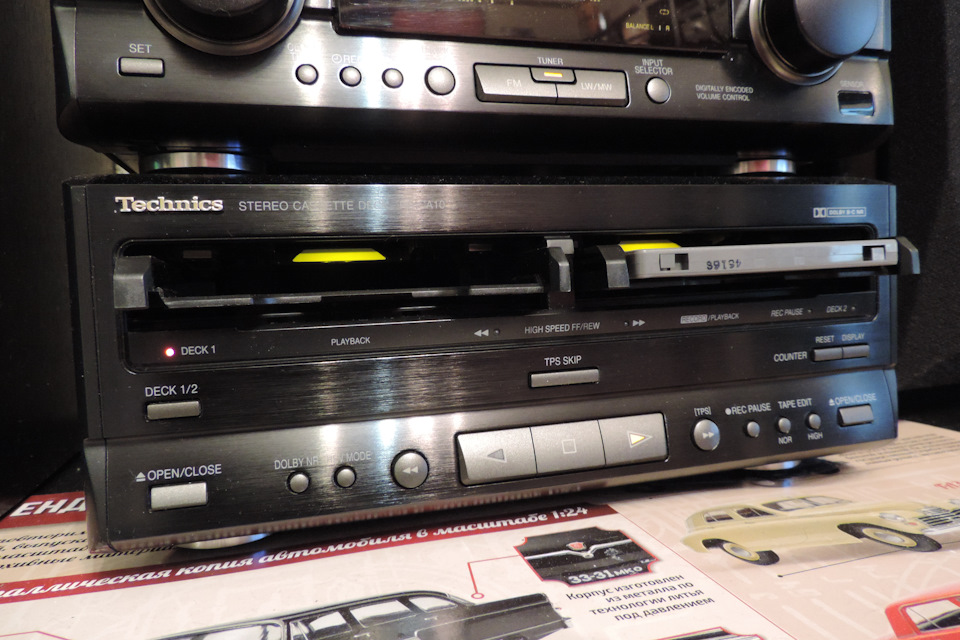

CASSETTE DECK

Deck system Stereo cassette deck

Track system 4 track, 2 channel

Recording system AC bias

Bias frequency 100 kHz

Erasing system AC erase

Heads Deck 1

(Playback head) Permalloy head

Deck 2

(Recording/Playback head)

Permalloy head

(Erasing head)

Double gap ferrite head

Motors Deck 1, 2

Capstan drive DC servo motor

Reel table drive DC motor

Tape speed 4.8 cm/s

Wow and flutter 0.1 % (WRMS)

Fast forward and rewind times Approx. 52 seconds with C-60 cassette tape Frequency response (Dolby NR off) NORMAL 20 Hz-17 kHz (DIN)

HIGH 20 Hz-17 kHz (DIN)

METAL 20 Hz-17 kHz (DIN)

S/N (Signal leveMmax recording level, HIGH)

NR off 56 dB (A weighted)

Dolby NR В on 66 dB (A weighted)

Dolby NR C on 74 dB (A weighted)

Input sensitivity and Impedance REC (IN) 400 mV/23 Ω

Output voltage and impedance PLAY (OUT) 280 mV/220Ω

■ General

Dimensions (WxHxD)

280×118.5×265 mm Weight 2.5 kg

FRONT SPEAKER

Type 2 way, 2 speakers, Bass-reflex

Speakers)

Woofer: 14 cm cone type

Tweeter: 2.5 cm dome type

Impedance 6Ω

Input power 100 W (Music), 50 W (DIN) Output sound pressure level

84 dB/W (1.0 m) Cross over frequency 2.6 kHz

Frequency range 42 Hz-25 kHz

(-16 dB)

Ш General

Dimensions (WXHXD) 226x412x 282 mm Weight 6.7 kg

CENTER SPEAKER

Type 1 way, 2 speakers, Bass-reflex Speakers)

Full range: 8 cm cone type x 2

Impedance 8Ω

Input power 160 W (Music), 80 W (DIN) Output sound pressure level

91 dB/W (1.0 m) Frequency range 138 Hz-18 kHz

(-16 dB)

■ General

Dimensions (WXHXD) 270x118x159 mm Weight 1.8 kg

SURROUND SPEAKER

Type 1 way, 1 speaker

Speaker

Full range: 8 cm cone type

Impedance 4Ω

Input power 50 W (Music), 25 W (DIN) Output sound pressure level

84 dB/W (1.0 m) Frequency range 120 Hz-20 kHz

(-16 dB)

■ General

Dimensions (WxHxD) 168x118x151 mm Weight 1.0 kg

Notes:

1. Specifications are subject to change without notice.

Weight and dimensions are approximate.

2, Total harmonic distortion is measured by the digital spectrum analyzer.

MASH is a trademark of NTT.
