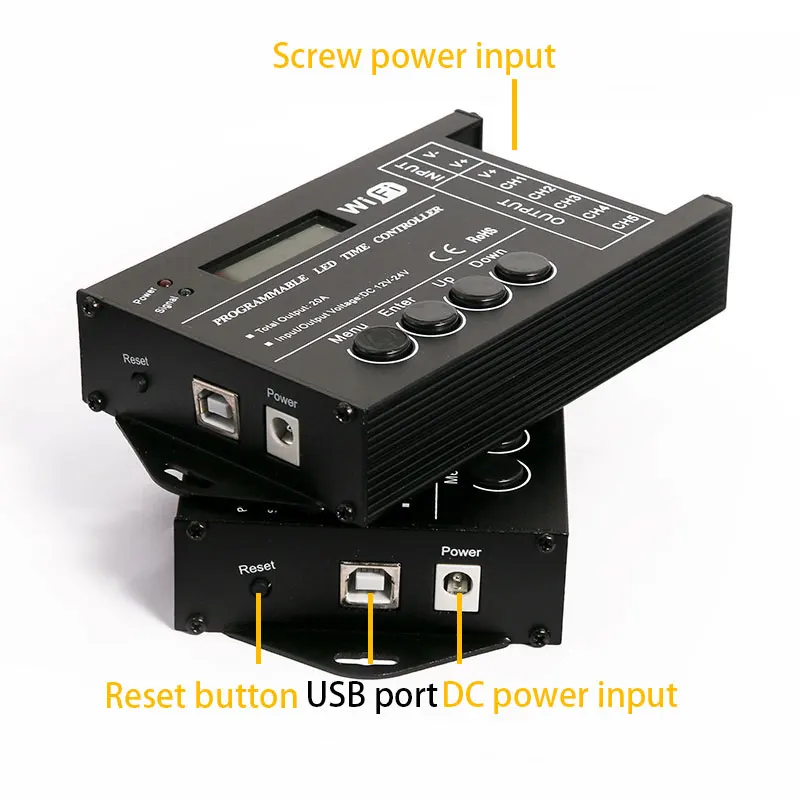

yulia211 писал(а): TC421 Wi-Fi

Занятная штучка. По демократичной цене.
Юля, если требуется исключительно управлять только светом, то да, более чем пойдёт.
Единственно — он заточен под блоки питания со стабильным напряжением (12 или 24 В).
А вообще, будет лучше, если Роман перетащит это в отдельную тему.

likuz1973, в том то и дело, муж сказал что ему это не надо и заморачиваться он не будет! А тут уже готовый вариант есть и цена приемлемая.

serg_42 писал(а): исключительно управлять только светом

Конечно есть мечта и температуру что бы показывал и вентилятор включал для охлаждения, но мне и света достаточно!

yulia211 писал(а): Конечно есть мечта и температуру что бы показывал и вентилятор включал для охлаждения,

Для этого у китайцев есть отдельные контроллеры на Али за 500 руб.

Dormidon писал(а): Здравствуйте.. А кто нибудь такую штуку ставил?..

Какую штуку ?
у меня есть TC420, все хорошо с ним.

Dormidon писал(а): Valodya, а как подключали?.. Как работает?.. Стоит приобретать?..

Стоит покупать
Но у меня родной БП от Чихироса РГБ сгорел через пару месяцев, затем сгорел другой бушный похожий БП… купил в итоге 100вт БП и все норм.
Проводки от БП на + и — закручиваются на клеммах.
В комплекте с TC420 шел переходник — проводки с разъемом. Т.е. разъем от светильника резать не надо. Аналогично проводки просто вкручиваются в TC420, а в разъем подключается разъем от светильника.
Ну и программка, по которой нет инструкции. В итоге все там не сложно… создается новая программка, задается время и мощность светильника. Все это в меню синхронизируется с устройством.
Можно делать ступенчатое освещение, с перерывом, ну и закаты-рассветы — правда для красок нужен новый Чихирос WRGB (там отдельно каналами диодов управлять можно)
Мне удобен TC420 для ступенчатого освещения и своего графика работы.
К примеру в 7.30 утра у меня включается он на 1-2% слабой подсветки и в комнате светлее просыпаться, и удобрения можно влить.
Затем отключается и только после 10.30 начинает разгонятся, с небольшим падением яркости к 17.00. в это время БП чуток охлаждается. Далее к приходу с работы снова мощная яркость(около 80%) и вечером затухает плавно.
с водорослями (тьфу-тьфу-тьфу) давно проблем не было…

Dormidon писал(а): Valodya, так.. Если, скажем, имеется БП на 100W для светодиодных лент, и светодиодные модули, например, штук 80 холодных белых, по 10 красных, синих, жёлтых.. У контроллера 5 выходов?.. Получается, можно отдельно программировать каждый выход?.. Поправьте, если не прав.. И ещё.. Читал про светодиоды, там применяются драйвера и прочее.. Я в этом полный ноль.. Разве нельзя просто подключить светодиодные модули к нужным выходом контроллера?.. Или что то ещё нужно?..

Выходы программируются отдельно, но максимум на выход 4А, так что мощное что-то на один выход не надо цеплять.
А остальное — я тоже не очень понимаю там ведь от линейки светодиодов зависит. Вот прожектор просто так не подключить. В общем много там «если» )

Dormidon писал(а): Разве нельзя просто подключить светодиодные модули к нужным выходом контроллера?..

Можно.
Отдельные драйверы для 12-вольтовых модулей и 12-вольтовых ламп не нужны.
Драйверы нужны, чаще всего, для самодельных ламп + когда надо обеспечить максимальный КПД с ограничением тока
Три простых условия для этого контроллера:
1) Подключать согласно схемы. В тырнете куча картинок. Если что не понятно — оно всегда можно спросить.
2) Ток одной пачки параллельно соединённых модулей (одного цвета) не должен превышать 4 Ампера (48 Ватт). Меньше можно, больше — нельзя. Если надо больше (или надо модули другого цвета), то собираем вторую пачку светодиодных модулей и подключаем эту пачку к свободному каналу контроллера. Таким образом, общая (суммарная) мощность света может достигать 5 х 48 = 240 Ватт.
3) Не превышать токи каналов блока питания. В компьютерных БП менять сгоревшие диоды в выпрямителе — ну очень тоскливо.

Dormidon писал(а): Не ясен пункт 3) — не превышать токи каналов БП… — можно подробней, и на пальцах?..)

Dormidon писал(а): Есть старый системный блок ПК, не помню конфигурацию. Можно ли блок питания о него использовать для светодиодных модулей? 20 модулей smd2385 по 1W? И если да, то как там с проводами разобраться?..)

12 модулей по 1 Ватту — жрут ток около 1 Ампера (+/-)
Таким образом, на один желтый (или желто-черный провод) провод Вашего блока питания может «вытянуть» примерно 120 таких модулей (это примерно 10 Ампер).
Но оно лучше не рисковать, и ограничиться (чисто гипотетически) 100 модулями. Такого света Вам сейчас боле чем достаточно, и поэтому со вторым каналом компьютерного блока питания пока можно не заморачиваться.
Но допустим (опять же, чисто гипотетически), Вы таки уговорили свою жену поставить вместо её любимого фикуса аквариум на 500 литров.
В этом случае, для такого аквариума, свет нужен на уровне 200 Ватт. Один канал блока питания с таким током не справится ибо:
200 Ватт / 12 Вольт = 16 Ампер.
Поэтому, в этом гипотетическом случае, половину моделей надо подключать к желтому 12-вольтовому проводу блока питания, а вторую половину модулей — к желто/черному проводу. Тогда каждый из каналов компьютерного блока питания будет спокойно тянуть по 8 Ампер.

Dormidon писал(а): Вот интересно, если кулер подцепить к каналу…)) ясно, что температуру а акве он видеть не будет, но, например, включать кулер вместе со светом же должно получиться?..)

Да, так можно. И скорость вращения можно менять по программе.

Опубликовано 12.01.2021 19:44

Около четырёх лет пользуюсь двумя такими контроллерами для освещения своего аквариума. Работают исправно, только внутренние часы отстают от реального времени. Как выясняется это ни только у моих. Это не проблема, можно подправить время. Но проблема в том, что записанная программа не остаётся и каждый раз нужно заново составлять программу на каждый канал. А это занимает не мало времени, если хочешь сделать рассвет — закат более красочным. У  контроллера есть четыре кнопки, я ими не пользуюсь.

Вопрос к пользователям такого контроллера, может быть этими кнопками можно изменить время не переписывая всю программу?

ОтветитьЦитата

Опубликовано 12.01.2021 19:55

Вопрос к пользователям такого контроллера, может быть этими кнопками можно изменить время не переписывая всю программу?

Скорее всего нету. Но надо смотреть в меню самого контроллера. Там может быть такой пункт как коррекция. Им можно внести коррекцию по времени.
А вообще….это разобрать сам контроллер и подобрать кварц и пару конденсаторов.

ОтветитьЦитата

Опубликовано 12.01.2021 20:05

Вот посмотрел на модуль часов для Arduino….
В принципе подобрать не сложно….

Блестящий баченочек вверху — кварц
Внизу 2 прямоугольничка — конденсаторы….
Только надо знать номинал. Скорее всего, при кварце 32768 Гц там стоят конденсаторы по 33 пФд….

ОтветитьЦитата

Алекс, Schloß Holte, Германия

Опубликовано 12.01.2021 20:35

А что там за мистические 4 кнопки которыми ты не пользуешься? Может они как раз и отвечают за сохранение параметров при перезагрузках? Может там батарейка  села? Обычно в контроллерах есть маленькие батарейки, обеспечивающие питание при отключении электричества и т.д., типа как в компах.

ОтветитьЦитата

Опубликовано 12.01.2021 21:31

От: @Ю.В.

А что там за мистические 4 кнопки которыми ты не пользуешься? Может они как раз и отвечают за сохранение параметров при перезагрузках? Может там батарейка  села? Обычно в контроллерах есть маленькие батарейки, обеспечивающие питание при отключении электричества и т.д., типа как в компах.

Юра! Если вносятся изменения в программу, то там не батарейка должна быть, а память самого контроллера должна работать. Т.е. мы вносим изменение в 1 ячейку памяти, остальные должны остаться сохраненными. Если это не так, а это судя по всему так и есть, то происходит следующее — при входе в настройки очищаются все ячейки памяти и их надо перезаписать все по новой. Это бред! Программиста, писавшего такую программу надо повесить за причинное место…..

ОтветитьЦитата

Алекс, Schloß Holte, Германия

Опубликовано 12.01.2021 22:24

Ну вот, скорее всего в меню есть нужные опции, которые сохраняются нажатием энтер. Ищи мануал к контроллеру))

ОтветитьЦитата

Алекс, Schloß Holte, Германия

Опубликовано 13.01.2021 16:20

@Alex56 Сейчас многие контролери по Wi-Fi синхронизуутся с твоим часом поясом и все), местное время.

ОтветитьЦитата

Алекс, Schloß Holte, Германия

Опубликовано 13.01.2021 17:05

@Alex56 Может пришло время обновить?)

ОтветитьЦитата

Алекс, Schloß Holte, Германия

Опубликовано 13.01.2021 17:44

изменить время не переписывая всю программу

Там же, еще программа есть Pled, которая устанавливается на компьютер. Соединяете контроллер с компьютером USB кабелем, открываете программу и нажимаете на значок «часы» — синхронизация. И все, время на компе и на контроллере выравнивается.
