Блок энергосберегающий Экосвет-Ф-300 (Таймер для санузлов с фотоэлементом)

Таймер для санузлов «Гранит БЗТ-300-СУ-Ф» предназначен для автоматического включения и выключения вытяжной вентиляции санузла. Таймер включает/выключает вентилятор через заданное время после включения/выключения света.

Таймер обнаруживает включение света встроенным фотоэлементом, поэтому пригоден для работы только в санузлах с искусственным освещением.

Преимущества этого прибора по сравнению с «Гранит БЗТ-300-СУ»:

• более простое подключение;
• более компактные размеры;
• регулировка параметров:
  • чувствительности к свету;
  • времени от включения света до включения вентилятора;
  • времени от выключения света до выключения вентилятора

Технические характеристики

Схема подключения и монтажа

Внимание! Подключение таймера для санузлов производить при отключенном напряжении сети.
Мощность вентилятора, подключаемого к таймеру, не должна превышать 300 Вт.

Таймер подключается двумя парами проводов.

Пара темных проводов подключается к вентилятору. Пара светлых проводов подключается к сети переменного тока 220 В.

Разместить и закрепить таймер следует так, чтобы его лицевая сторона (с надписями и регуляторами) была обращена к источнику света в санузле или хорошо им освещалась.

Регулировка задержек включения и выключения

Таймер имеет следующие настройки:

• задержка включения 0 секунд;
• задержка выключения не более 5 секунд;
• порог освещенности 1–10 лк.

Если вы устанавливаете таймер повторно, то для удобства настройки порога освещенности рекомендуется установить минимальные задержки, повернув регуляторы «Время до» и «Время после» в крайнее положение против часовой стрелки, а регулятор «Чувств.» — в среднее положение.

Внимание! Для вращения регуляторов следует применять отвертку с тонким плоским жалом. Чрезмерное усилие при вращении может повредить регулятор.

Установите регуляторами «Время до» и «Время после» удобное для вас время от включения света до запуска вентилятора и от выключения света до выключения вентилятора соответственно. Средние положения соответствуют 1 минуте от включения света до включения вентилятора и 5 минутам от выключения света до выключения вентилятора.

Невозможно включить или выключить вентилятор, регулируя задержки. Новые значения времени будут использованы при следующем включении света. Поэтому после изменения положения регуляторов времени нужно погасить свет, дождаться остановки вентилятора и лишь после этого проверять настройки.

Размеры

Индивидуальная упаковка

Коллективная тара

Коллективная тара комплектуется рекламными материалами:

рекламные листовки — 20 шт.

Источник

Блок энергосберегающий Экосвет-Ф-300 (Таймер для санузлов с фотоэлементом)

Таймер для санузлов «Гранит БЗТ-300-СУ-Ф» предназначен для автоматического включения и выключения вытяжной вентиляции санузла. Таймер включает/выключает вентилятор через заданное время после включения/выключения света.

Таймер обнаруживает включение света встроенным фотоэлементом, поэтому пригоден для работы только в санузлах с искусственным освещением.

Преимущества этого прибора по сравнению с «Гранит БЗТ-300-СУ»:

• более простое подключение;
• более компактные размеры;
• регулировка параметров:
  • чувствительности к свету;
  • времени от включения света до включения вентилятора;
  • времени от выключения света до выключения вентилятора.

Технические характеристики:

Схема подключения и монтажа

Внимание! Подключение таймера для санузлов производить при отключенном напряжении сети.
Мощность вентилятора, подключаемого к таймеру, не должна превышать 300 Вт.

Таймер подключается двумя парами проводов.

Пара темных проводов подключается к вентилятору. Пара светлых проводов подключается к сети переменного тока 220 В.

Разместить и закрепить таймер следует так, чтобы его лицевая сторона (с надписями и регуляторами) была обращена к источнику света в санузле или хорошо им освещалась.

Регулировка задержек включения и выключения

Таймер имеет следующие настройки:

• задержка включения 0 секунд;
• задержка выключения не более 5 секунд;
• порог освещенности 1–10 лк.

Если вы устанавливаете таймер повторно, то для удобства настройки порога освещенности рекомендуется установить минимальные задержки, повернув регуляторы «Время до» и «Время после» в крайнее положение против часовой стрелки, а регулятор «Чувств.» — в среднее положение.

Внимание! Для вращения регуляторов следует применять отвертку с тонким плоским жалом. Чрезмерное усилие при вращении может повредить регулятор.

Установите регуляторами «Время до» и «Время после» удобное для вас время от включения света до запуска вентилятора и от выключения света до выключения вентилятора соответственно. Средние положения соответствуют 1 минуте от включения света до включения вентилятора и 5 минутам от выключения света до выключения вентилятора.

Невозможно включить или выключить вентилятор, регулируя задержки. Новые значения времени будут использованы при следующем включении света. Поэтому после изменения положения регуляторов времени нужно погасить свет, дождаться остановки вентилятора и лишь после этого проверять настройки.

Источник

Таймер для санузлов БЗТ-300-СУ

Таймер для санузлов «Гранит БЗТ-300-СУ» предназначен для автоматического включения и выключения вытяжной вентиляции санузла. Таймер включает вентилятор через 1 минуту после включения освещения и отключает вентилятор через 5 минут после выключения света.

При заказе партии свыше 100 штук возможно изменение времени включения и выключения по желанию заказчика.

Технические характеристики:

Схема подключения и монтажа

Внимание! Подключение таймера для санузлов производить при отключенном напряжении сети.
Мощность вентилятора, подключаемого к таймеру, не должна превышать 300 Вт.

Таймер подключается тремя парами проводов в соответствии с пиктограммами на корпусе прибора.

Таймер обнаруживает включение света по двум проводам, которые подключаются параллельно лампе освещения санузла. Лампа может быть любого типа, если используется выключать без подсветки. При наличии выключателя с подсветкой необходимо применять только лампы накаливания или галогенные лампы на 220В.

Источник

Таймер для санузлов БЗТ-300-СУ-Ф

Артикул: БЗТ-300-СУФ

Назначение:

Таймер для санузлов предназначен для автоматического включения и выключения вытяжной вентиляции санузла. Таймер включает вентилятор через заданное время после включения освещения и отключает вентилятор через заданное время после выключения света.

Таймер обнаруживает включение света встроенным фотоэлементом, поэтому пригоден для работы только в санузлах с искусственным освещением.

Чувствительность к свету, время от включения света до включения вентилятора и время от выключения света до выключения вентилятора регулируются.

Регулировка задержек включения и выключения.

Таймер поступает в продажу со следующими настройками:

Задержка включения — 0 с
Задержка выключения не более — 5 с
Порог освещенности — 1–10 лк.

Если вы устанавливаете таймер повторно, то для удобства настройки порога освещенности рекомендуется установить минимальные задержки, повернув регуляторы «Время до» и «Время после» в крайнее положение против часовой стрелки, а регулятор «Чувств.» в среднее положение.

Внимание!
Для вращения регуляторов следует применять отвертку с тонким плоским жалом. Чрезмерное усилие при вращении может повредить регулятор.

Установите регуляторами «Время до» и «Время после» удобное для вас время от включения света до запуска вентилятора, и от выключения света до выключения вентилятора соответственно. Средние положения регулировок соответствуют 1-й минуте от включения света до включения вентилятора и 5-ти минутам от выключения света до выключения вентилятора.

Невозможно включить или выключить вентилятор, регулируя задержки. Новые значения времени будут использованы при следующем включении света. Поэтому после изменения положения регуляторов времени надо погасить свет, дождаться остановки вентилятора и лишь после этого проверять настройки. Шкала времени регуляторов указана на рисунке.

Внимание!

Подключение Таймера для санузлов производить при отключенном напряжении сети. Мощность вентилятора, подключаемого к Таймеру, не должна превышать 300 Вт.

Таймер подключается двумя парами проводов, как показано на схеме:

Пара темных проводов подключается к вентилятору.
Пара светлых проводов подключается к сети переменного тока 220 В.
Разместить и закрепить таймер следует так, чтобы его лицевая сторона (с надписями и регуляторами) была обращена к источнику света в санузле или хотя бы хорошо им освещалась.

Источник

Блок энергосберегающий Экосвет-300 (Таймер для санузлов)

Таймер для санузлов «Гранит БЗТ-300-СУ» предназначен для автоматического включения и выключения вытяжной вентиляции санузла. Таймер включает вентилятор через 1 минуту после включения освещения и отключает вентилятор через 5 минут после выключения света.

При заказе партии свыше 100 штук возможно изменение времени включения и выключения по желанию заказчика.

Технические характеристики:

Схема подключения и монтажа

Внимание! Подключение таймера для санузлов производить при отключенном напряжении сети.
Мощность вентилятора, подключаемого к таймеру, не должна превышать 300 Вт.

Таймер подключается тремя парами проводов в соответствии с пиктограммами на корпусе прибора.

Таймер обнаруживает включение света по двум проводам, которые подключаются параллельно лампе освещения санузла. Лампа может быть любого типа, если используется выключать без подсветки. При наличии выключателя с подсветкой необходимо применять только лампы накаливания или галогенные лампы на 220В.

Источник

Таймер для санузлов БЗТ-300-СУ-Ф

Таймер для санузлов «Гранит БЗТ-300-СУ-Ф» предназначен для автоматического включения и выключения вытяжной вентиляции санузла. Таймер включает/выключает вентилятор через заданное время после включения/выключения света.

Таймер обнаруживает включение света встроенным фотоэлементом, поэтому пригоден для работы только в санузлах с искусственным освещением.

Преимущества этого прибора по сравнению с «Гранит БЗТ-300-СУ»:

• более простое подключение;
• более компактные размеры;
• регулировка параметров:
  • чувствительности к свету;
  • времени от включения света до включения вентилятора;
  • времени от выключения света до выключения вентилятора.

Технические характеристики:

Схема подключения и монтажа

Внимание! Подключение таймера для санузлов производить при отключенном напряжении сети.
Мощность вентилятора, подключаемого к таймеру, не должна превышать 300 Вт.

Таймер подключается двумя парами проводов.

Пара темных проводов подключается к вентилятору. Пара светлых проводов подключается к сети переменного тока 220 В.

Разместить и закрепить таймер следует так, чтобы его лицевая сторона (с надписями и регуляторами) была обращена к источнику света в санузле или хорошо им освещалась.

Регулировка задержек включения и выключения

Таймер имеет следующие настройки:

• задержка включения 0 секунд;
• задержка выключения не более 5 секунд;
• порог освещенности 1–10 лк.

Если вы устанавливаете таймер повторно, то для удобства настройки порога освещенности рекомендуется установить минимальные задержки, повернув регуляторы «Время до» и «Время после» в крайнее положение против часовой стрелки, а регулятор «Чувств.» — в среднее положение.

Внимание! Для вращения регуляторов следует применять отвертку с тонким плоским жалом. Чрезмерное усилие при вращении может повредить регулятор.

Установите регуляторами «Время до» и «Время после» удобное для вас время от включения света до запуска вентилятора и от выключения света до выключения вентилятора соответственно. Средние положения соответствуют 1 минуте от включения света до включения вентилятора и 5 минутам от выключения света до выключения вентилятора.

Невозможно включить или выключить вентилятор, регулируя задержки. Новые значения времени будут использованы при следующем включении света. Поэтому после изменения положения регуляторов времени нужно погасить свет, дождаться остановки вентилятора и лишь после этого проверять настройки.

Источник

Продукция

Назад

Таймер для санузлов Экосвет-300 предназначен для автоматического включения и выключения вытяжной вентиляции санузла. Таймер включает вентилятор через 1 минуту после включения освещения и отключает вентилятор через 5 минут после выключения света.

Схема подключения и монтажа

Внимание! Подключение таймера для санузлов производить при отключенном напряжении сети.
Мощность вентилятора, подключаемого к таймеру, не должна превышать 300 Вт.

Таймер подключается тремя парами проводов в соответствии с пиктограммами на корпусе прибора.

Размеры

При заказе партии свыше 100 штук возможно изменение времени включения и выключения по желанию заказчика.

Один из наиболее простых и удобных способов оптимизации работы вытяжного вентилятора в санузле – это использования таймера.

Принцип работы этого устройства следующий: После включения света, вытяжной вентилятор запускается не сразу, а лишь спустя минуту, после же выключения освещения, он продолжает работать еще пять минут.

Зачем нужен таймер для вентилятора санузла ?

Основная функция принудительной вентиляции туалетов и ванных комнат заключается в уменьшении влажности воздуха, попутно решается еще ряд задач, вроде удаления запахов. Достаточно подробно, о том зачем нужен вытяжной вентилятор, какие они бывают, как и какой прибор лучше выбрать, мы рассказывали ЗДЕСЬ.

Зачастую, вытяжной вентилятор включается или вместе с освещением, или отдельной клавишей выключателя, при входе в санузел, и так же выключается после ухода.

И вот представьте, вы приняли душ, выключили воду, вытерлись полотенцем, навели небольшой порядок в санузле и вышли, выключив свет и соответственно вентилятор. При этом помещение полностью проветрится не успевает, вот здесь и приходит на выручку таймер санузла, который продолжает принудительно вытягивать влажный воздух еще 5 минут, после вашего ухода.

Если же вы зашли в санузел кратковременно и не пробыли там минуты, вентилятор не включится, ведь необходимости в его работы при таких условиях обычно нет.

Как видите, таймер санузла – достаточно полезный прибор, который серьезно улучает эффективность работы вентилятора.

Подключение таймера санузла

В качестве примера подключения мы используем популярный таймер Гранит-БЗТ-300-СУ от компании Ноотехника. Работать он будет в паре с вытяжным вентилятором S&P Silent 100.

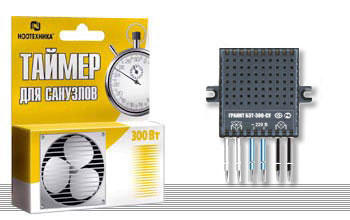

Сам прибор достаточно компактный, вы можете видеть его на изображении ниже. Максимальная мощность подключаемого к нему вентилятора не должна превышать 300Вт.

Как видите, для подключения у таймера есть сразу шесть контактов, которые при монтаже задействованы все. И хотя выглядит это довольно пугающе, ничего сложного здесь нет, особенно если разобраться в схеме подключения.

Схема подключения таймера санузла

К БЕЛОЙ паре проводов подключается вытяжной вентилятор (соблюдать полярность здесь не нужно)

К КРАСНОЙ паре проводов подводится фаза и ноль, которые не разрываются выключателем (Это очень важно!)

К ЧЕРНОЙ паре проводов подключается питание освещения (Фаза разрывается выключателем света)

Самое важное в этой схеме это то, что для правильной работы таймеру (а значит и вытяжному вентилятору) требуется подводить две питающих линии, одна параллельная освещению от выключателя, вторая переменный ток 220В. Схема электропроводки при это выглядит следующим образом:

Схема электропроводки в санузле для вентилятора с таймером

Как видите, до вытяжного вентилятора необходимо прокинуть трехжильный кабель.

Теперь, зная схему подключения, можно переходить непосредственно к монтажу.

Монтаж таймера вытяжного вентилятора

Итак, первое, что необходимо сделать, это отключить подачу электричества к месту монтажа соответствующим защитным автоматом в электрическом щитке.

Теперь подготавливаем таймер к подключению по схеме, указанной выше. Так как провода у прибора многожильные, удобнее всего для монтажа воспользоваться зажимными клеммами WAGO.

В первую очередь соединяем один красный и один черный провод вместе, помещая их в одно гнездо клеммы – это будут контакты для подключения общего нуля.

Теперь подключаем таймер к питающему кабелю, согласно схеме. Должно получится вот так:

КРАСНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ

ЧЕРНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ, идущей с выключателя

ОБЪЕДИНЕННЫЕ КРАСНЫЙ И ЧЕРНЫЙ провода — подключаем К ОБЩЕМУ НУЛЮ

Оставшиеся ДВА БЕЛЫХ провода, подключаются непосредственно к вытяжному вентилятору.

Так как провода достаточно короткие, их необходимо нарастить.

Подробно об установке вытяжного вентилятора, мы уже писали ЗДЕСЬ. Сам таймер, чаще всего, прячется за вентилятором, в вентканале.

После завершения подключения таймера и установки вентилятора, можно включать подачу электричества и проверять работу таймера. На этом подключение завершено.

Если вы знаете другие способы оптимизации работы вытяжного вентилятора, обязательно напишите об этом в комментариях к статье, кроме того смело задавайте свои вопросы о работе или подключении таймера, постараюсь оперативно всем ответить.
