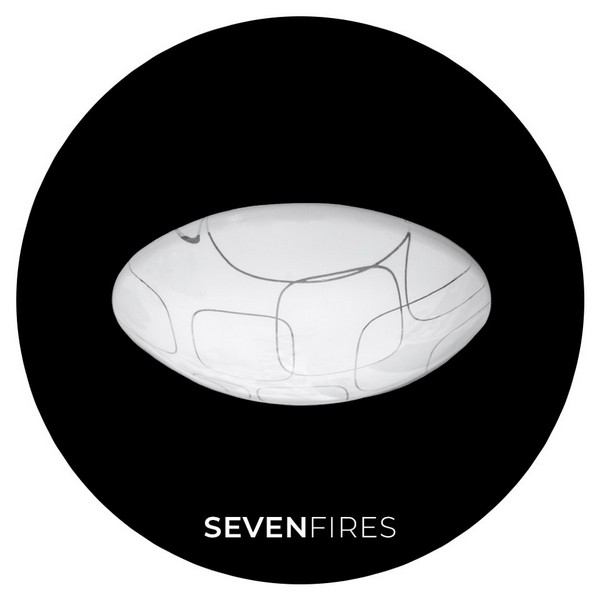

Светодиодный светильник Seven Fires ( Семь огней ) 45702.35.30.77 ЭЙРИ

ЭЙРИ. Светодиодные светильники отличаются компактностью и стильн

пришлите нам ссылку на этот товар и мы сделаем лучшее предложение!

Пожалуйста, укажите ваше имя и телефон, чтобы мы могли связаться с вами

По Москве + 10 км от МКАД

• БЕСПЛАТНО при покупке от 5000 руб.
• При заказе до 5000руб — 500руб.

По Московской области

• 500 руб от 10 до 20 км от МКАД
• Свыше 20 км от МКАД обсуждается индивидуально.

• Транспортной компанией (оплачивается заказчиком)
• До транспортной компании — бесплатно.

• Оплата наличными при получении курьеру
• Безналичным платежом на расчетный счет
• Банковскими картами VISA, MASTERCARD.
• Через платежные системы Яндекс Деньги, Webmoney.
• Через Paymaster: Альфа-Банк, ВТБ24, Банк Русский Стандарт, Евросеть, ПромСвязьБанк, Связной, Почта России, Сбербанк Онлайн

Оплата производится без комиссии.

Примерные цены:

• Установка потолочной люстры на крюке (подвесная) — от 900.00 p.
• Установка потолочной люстры на анкерах (накладная) — от 1000.00 p.
• Установка настенного светильника и бра — от 650.00 p.

• Гарантия магазина 1 год на все товары. Некоторые производители предоставляют увеличенный срок гарантии.
• Послегарантийная поддержка.
• Услуги по ремонту.

Источник

Люстра семь огней инструкция по сборке

Как собрать и подключить люстру?

Люстра – один из важнейших предметов интерьера, многочисленные производители заполнили торговые сети самыми разнообразными моделями осветительных приборов. Они отличаются по конструкции, методам крепления отдельных элементов, материалом, из которого сделаны. Но основные узлы соединения имеют несколько классических вариантов, а электрическое подключение определяется строгими правилами, которые несложно понять. В большинстве случаев к люстрам прилагаются документы, включая схемы сборки и подключения. Поэтому не стоить спешить обращаться к мастеру, попробуйте это сделать самостоятельно. Для этого надо иметь определенные инструменты, практические навыки и базовые знания в электротехнике, нужно понимать, как пользоваться мультиметром (хотя бы в режиме прозвонки) и индикаторной отверткой.

Основные этапы сборки и подключения люстры

Будем исходить из того, что люстра распакована и все комплектующие по списку комплектации в наличии. Далее весь процесс можно разделить на три этапа:

• Проверка электрической проводки на правильность подключения, целостность проводов и отсутствие короткого замыкания.
• Механическая сборка люстры, отдельных элементов, в различных конструкциях это могут быть рожки с патронами для ламп и стеклянными плафонами или металлический каркас с винтами и стеклянные висюльки, другие элементы. Обычно прилагается инструкция по сборке, подробные схемы и рисунки, даже в китайских люстрах они есть.
• Крепление к потолку и подключение к электрической сети.

Рассмотрим люстру с 6 лампами, в этом случае электрическую схему можно собрать в нескольких вариантах – включение всех ламп одним переключателем или разделение лампы на 2 группы для двойного переключателя (одна или две лампы включаются одной клавишей, остальные другой).

Проверка электрической проводки

Очень часто люстры продают в уже собранном состоянии, когда провода подключены к патронам и выведены через трубку центральной оси, остается только прикрепить стеклянные плафоны или другие элементы декора. Провода могут быть одного цвета, это затрудняет определение их назначения, даже если они цветные, надо убедиться в правильности подключения и проверить мультиметром:

• Установите прибор в режим прозвонки поворотом пакетного переключателя в положение со значком диода или зуммера. Черный шнур щупа подключается в правом нижнем углу в самый нижний разъем со знаком заземления, красный выше, в разъем с обозначением «VΩmA».

• Прикоснитесь щупом к металлической резьбе в патроне, вторым щупом к оголенному концу одного из проводников, при наличии контакта на индикаторе высветится «0» и раздастся звук зуммера. Если контакта нет, выберите другой провод, таким образом последовательно вызвоните все провода, выходящие от резьбовых цокольных контактов.

• Отметьте проверенные провода маркером или наденьте кембрик одного цвета, рекомендуется синий или черный.
• Соедините их скруткой в один контакт, он будет подключаться к нулевому проводу в сети.
• Таким же образом прозвоните и промаркируйте красным кембриком провода центрального контакта патронов. Желательно пронумеровать в соответствии с патронами 1, 2…5, 6. Эти провода будут подключаться к фазе в сети.
• Разделите фазные провода на 2 группы, соедините 1, 3, 5 – одна группа, 2, 4, 6 – вторая.

• Прозвоните фазные провода с нулевым контактом, если сигнал зуммера не появится, все в порядке, короткого замыкания нет.

Механическая сборка

• Люстры с отдельными плафонами на каждом рожке, резьбовым соединением крепятся к центральной платформе.
• Провода протягиваются в осевую трубку, на которую ниже надевается декоративная крышка, закрывающая контактную группу под потолком.
• В случае если патроны установлены, прикручиваются плафоны, стеклянные висюльки или другие элементы декорации.

Существует множество разнообразных конструкций, способы крепления тоже могут быть разными: декоративные гайки, защелки разного типа, простое подвешивание на цепочки. Поэтому собирать надо, руководствуясь инструкцией по сборке люстры, которая должна быть в комплекте поставки. В любом случае после сборки провода прозваниваются и распределяются описанным выше способом.

Крепление к потолку и подключение к электрической сети

Крепление люстры к потолку обычно осуществляется двумя классическими способами:

• Петля, расположенная на центральной оси, надевается на крюк в потолке. Если крюка нет, в комплекте должен быть пластиковый дюбель. Просверливаете в потолке отверстие, вставляете дюбель и вкручиваете крюк, после чего можно подвешивать люстру.
• Второй способ предусматривает крепление к потолку дюбелями планки, на которой расположены два болта.

На эти болты после подключения привинчивается декоративная крышка, которая удерживает всю конструкцию люстры.

Обычно люстра рассчитана на две группы ламп и подключается к двухклавишному переключателю, эта схема позволяет включить каждую группу отдельно или все вместе. Для этого надо выяснить назначение проводов на потолке.

Схема подключения люстры к двухклавишному выключателю

В классическом варианте из распределительной коробки должны выходить четыре провода:

• желто-зеленый – заземление;
• синий или черный – нулевой;
• два с другим цветом изоляции – фазные, подключены через выключатель.

Цветам доверять не стоит, неизвестно, какой электрик эти провода прокладывал, проверяйте мультиметром в режиме прозвонки:

• Отключите автоматический выключатель сети освещения на распределительном щите.
• Желтый провод заземления и синий нулевой соединяются на шинах распределительного щита или на контуре заземления. Подключите щупы мультиметра к ним, если контакт есть, схема собрана правильно.
• Проверьте отсутствие контакта между нулевым проводом и фазными, на дисплее должна быть «1» и отсутствие сигнала зуммера.
• Включите автомат на распределительном щите и для надежности проверьте работу выключателя, целостность фазных проводов индикаторной отверткой.
• Включите одну клавишу переключателя, прикоснитесь по очереди к фазным проводам, один должен показывать наличие фазы. Выключите клавишу, включите вторую, другой провод должен показывать наличие фазы.
• Эту проверку можно провести мультиметром, поставьте его в режим измерения переменного напряжения V 750, прикоснитесь щупами к контактам нулевого и фазных проводов. При включенном переключателе на дисплее должно быть 220 В.

После проверки всех проводов можно вешать люстру на крюк и подключать:

• отключите автомат на распределительном щите;
• нулевые провода через соединительную колодку подключаются к нулевому проводу;
• заземляющий провод – к корпусу люстры;
• две фазные группы к фазным проводам на различные светильники;
• тщательно заизолируйте соединения изолентой;
• поднимите и закрепите декоративную крышку, она прикроет все соединения;
• вкрутите в патроны лампы;
• включите автоматический выключатель на распределительном щите, потом комнатный переключатель, обе клавиши по очереди.

Если все сделали правильно, люстра будет надежно работать долгое время при соблюдении правил эксплуатации. В процессе эксплуатации не вкручивайте в патроны лампы накаливания большей мощности, чем указанно в паспорте изделия. В противном случае патроны и другие элементы декорации могут деформироваться или полностью расплавиться. При использовании светодиодных лампочек эта проблема отпадает, они почти не греются. Самый экономичный режим расхода электроэнергии – установить в люстру трехваттные лампочки.

Интернет магазин люстр и светильников

Наши магазины работают в Ростове, Воронеже, Краснодаре, Шахтах и п. Каменоломни. Вы можете купить в них люстры для зала, дома, офиса. Хрустальные, подвесные, потолочные, с абажуром, с рассеивателем, галогенные, кухонные, детские.
Бра хрустальными подвесками, с абажуром, настенные светильники, настольные лампы офисные, детские, с абажуром, с рассеивателем.

Качество светильников «Семь огней» контролируются на всех этапах производства, сборки, транспортировки, складирования, доставки и эксплуатации. Торшеры с рассеивателем, светильники настенно-потолочные классические и деревянные, ночники. Фото. Интернет магазин.
Купить споты, лампы энергосберегающие, светодиодные, плафоны, запчасти. Оптом в Москве, Липецке, Саратове. Предметы интерьера, зеркала, дюралайт, столы, декоративные фонтаны, картины с подсветкой, увлажнители воздуха.

Текст про разнообразие светильников на любой вкус и кошелек дорабатывается.

Регулярные поставки светильников, люстр, торшеров, бра, лампочек, постеров и т.д. позволяют максимально сократить время выполнения заказа.

Персонал поможет подобрать оригинальное и функциональное освещение, которые будут отвечать высочайшим требованиям.

Близкие личные отношения и прочные деловые связи с нашими поставщиками дают гарантию, что вы покупаете светильники в интернет-магазине на самых выгодных условиях.

Сборка и установка люстры: детальная инструкция по монтажу и подключению люстры

Выполнение сборки и установки люстры требует от исполнителя определенных знаний и навыков. Поэтому люди обычно не решаются заниматься монтажом люстры самостоятельно, а вызывают профессиональных электриков и поручают им реализацию упомянутой задачи. Впрочем, есть и исключения. Некоторые люди предпочитают выполнять установку самостоятельно, выискивая необходимую информацию в интернете или других источниках. Для таких людей мы и подготовили сегодняшнюю статью, в рамках которой расписали нюансы сборки и подключения люстры – в удобном поэтапном формате. Инструкция подходит для всех типов люстр, но требует уточнений в случае установки нестандартных моделей такой продукции.

Этапы сборки и подключения люстры

Процесс установки люстры состоит из трех ключевых этапов:

• определение ноля и фазы проводки;
• установка крепежа (например, планки);
• сборка и подключение люстры.

Все перечисленные этапы подразумевают аккуратное выполнение определенных задач с соблюдением техники безопасности при работе с электроприборами и электросетью.

Первый этап – определение фазы и ноля электропроводки

Перед тем, как выполнить подсоединение люстры к основному кабелю, надо разобраться, где находится ноль и фаза. Если четкого понимания нет, то перед подключением необходимо определить назначение жил. Для этого надо выполнить прозвон путем использования отвертки с индикатором или мультиметра.

Поиск фазы с использованием индикаторной отвертки

Метод актуален для двужильного кабеля электрической проводки. Принцип действий таков:

• обесточьте линию, разведите провода и уберите 1,5-2 сантиметра изоляционного материала с обеих жил;
• включите питание и поднесите к кончикам жил индикаторную отвертку.

При касании к фазе на отвертке сразу загорится индикатор. При контакте с нулевым проводом ничего не произойдет. Во время проверки напряжения следует держать палец строго на контактной пластине отвертки.

Важно: Обязательно соблюдайте правила техники безопасности. Не касайтесь оголенных проводов при включенной подаче электроэнергии.

Поиск ноля с применением мультиметра

В части ситуаций кабель дополнительно имеет заземляющий проводник, причем отличить его от нулевой жилы на глаз невозможно. И отвертка не поможет, так как она «заточена» исключительно на определение фазы. Чтобы выяснить назначение двух оставшихся проводов, придется воспользоваться мультиметром:

• включите прибор, установите режим замера напряжения от 220В;
• подключите первый щуп к фазе;
• подключите второй щуп к другим проводам (поочередно) и запишите полученные показатели.

Если при подключении двух щупов устройство показывает стабильное напряжение в 220В, то второй щуп подключен к нолю. Если напряжение более низкое, то к проводу заземления. После выполнения замера и выявления назначения жил можно обесточить электросеть в помещении и начать установку люстры.

Второй этап – установка крепежа люстры на потолок

Крепление изделия к потолку производится с учетом особенностей конструкции люстры и типа потолка. В большинстве случаев изделие крепят на специальный крюк или планку. Другие методы используются лишь при нестандартных условиях и дополнительно упоминаются изготовителями светотехники. Популярная схема пошагового крепления на планку приведена на изображении.

Третий этап – сборка люстры, соединение проводов и подключение

Схему сборки люстры можно найти в инструкции к приобретенной конструкции. В большинстве случаев там обозначен пошаговый процесс сборки с указанием последовательности необходимых действий. Но в части ситуаций представленный алгоритм не слишком понятен, а изредка инструкция и вовсе отсутствует. В таких случаях остается руководствоваться здравым смыслом.

Первым шагом на этом этапе станет изучение инструкции. Вторым – распаковка и распределение элементов люстры по нескольким группам. Обычно производитель упаковывает каждую деталь отдельно, за счет чего мастер может доставать нужные элементы в удобном порядке.

Важно: Если вы выполняете сборку люстры первый раз, то отложите распаковку плафонов и декоративных частей (при наличии). Поздняя установка этих элементов позволит избежать их случайной деформации или разрушения в процессе выполнения промежуточных работ.

Следующим шагом станет частичная сборка люстры. Выполняется она в таком порядке:

• Сборка основы люстры. Нужно аккуратно закрепить тарелку на стержне. Фиксация осуществляется с помощью гайки, идущей в комплекте. Основу впоследствии понадобится прикрепить к ранее установленному крепежу.
• Крепление рожков. На них позже будут размещаться плафоны, поэтому крепить рожки надо очень тщательно. Сначала снимите гайку, прикрученную над крышкой корпуса, затем установите рожок и вновь закрутите гайку (не до конца, оставьте небольшой запас, чтобы облегчить скрутку). Далее проверьте надежность фиксации. Потом повторите перечисленные действия со всеми рожками.

Далее понадобится объединить провода в группы и выполнить скрутку. Для решения вопроса целесообразно подготовить СИЗ колпачки или клеммы WAGO. Обычно эти изделия идут в комплекте с люстрой. Если их там нет, то придется докупить.

Важно: Нельзя ограничиваться скруткой. Использование вышеупомянутых защитных элементов является обязательным действием в процессе установки люстры.

Для каждой группы проводов нужно применять отдельную клемму. Сначала надо выполнить скрутку проводов люстры и подсоединить к клемме. Затем нужно подвести провод из основного кабеля (ноль или фаза – в зависимости от назначения проводов люстры). Альтернативное применение обычных защитных колпачков предполагает их аккуратное накручивание поверх созданной скрутки.

Важно: Грамотное разделение проводов существенно упростит установку и станет гарантией стабильной работы люстры. Выбор способа распределения зависит от количества клавиш выключателя.

Порядок действий при использовании выключателя с одной кнопкой:

• соедините и скрутите нулевые провода, отходящие от рожков (используя клеммы или колпачки);
• объедините провода фазы аналогичным способом.

Важно: Группировка проводов осуществляется непосредственно после их вывода через отверстия в корпусе прибора.

Подключение люстры к двухкнопочному выключателю возможно при наличии в питающем проводе L1, L2 и N жил. Схема такого подсоединения приведена на картинке. Для легкости понимания мы выделили фазы различными цветами. Фазные провода следует распределить на две (L1 и L2) группы. В будущем каждая клавиша выключателя будет отвечать за подключение-отключение конкретной группы.

После подключения останется убедиться в симметричности размещения рожков. Если элементы устроены ровно, то докрутите гайки. Далее останется лишь рационально расположить кабеля в основании люстры, а затем надеть крышку корпуса, чтобы скрыть провода. Последним действием станет присоединение плафонов и установка лампочек (если конструкция люстры предполагает такую возможность).

Целесообразность самостоятельной сборки и установки люстры

Осуществить монтаж люстры несложно. Главное – следовать правилам ТБ и осуществлять установку только при выключенном электропитании. Однако если суть процесса понятна не до конца, то рекомендуем обратиться к электрикам. Особенно если вы приобрели современную люстру HIPER и хотите, чтобы монтаж прошел идеально.

Помните, что от грамотности установки зависит не только работоспособность люстры, но и долговечность ее эксплуатации. Не отказывайтесь от услуг электриков при наличии такой возможности. Особенно если приобрели действительно качественное изделие, представленное в перечне популярных люстр 2020 года.

Далее разместим несколько тематических видео, авторы которых наглядно покажут особенности монтажа и подключения люстр.

Как привязать пульт к люстре: нюансы синхронизации пульта с люстрой

После покупки новомодных люстр с пультом управления люди периодически сталкиваются с проблемой «неработоспособности» пульта. При нажатии на его кнопки ничего не происходит. Соответственно, люстра не реагирует на пульт. Удаленное управление становится недоступным, вследствие чего уровень комфорта пользователя значительно снижается. Обычно проблема объясняется отсутствием привязки пульта к люстре. Поэтому сегодня мы подробно расскажем, как привязать пульт к люстре. Прилагаемая инструкция является относительно универсальной и может быть применена к большинству пультов ДУ для различных видов потолочных светильников.

Как привязать пульт к одной люстре

В некоторых случаях пульт ДУ уже изначально привязан к люстре (обычно так происходит, если изделия поставляются комплектом). Пользователю остается лишь грамотно установить люстру и проверить наличие батареек в пульте (часто производитель их туда не вставляет). В некоторых ситуациях может понадобиться активация.

Если привязки нет, то понадобится ее создать. Алгоритм таков:

• выключите люстру стандартным способом (нажатием стационарного выключателя);
• сделайте паузу на 15-20 секунд;
• направьте пульт ДУ в сторону светильника, зажмите кнопку «CH1» (альтернатива – «1ON»);
• включите люстру клавишей выключателя, продолжая удерживать «CH1»;
• дождитесь включения люстры и активации кратковременного мерцания;
• отпустите кнопку пульта.

В большинстве случаев процесс занимает около 30 секунд, но некоторые люстры требуют более длительной синхронизации. Запаситесь терпением.

Важно: Некоторые производители предусматривают аналогичный вариант активации, но с использованием другой кнопки пульта. Зачастую активировать пульт от люстры нужно нажатием кнопок с изображением значка радиосигнала или надписи Wi-Fi. Перед синхронизацией внимательно ознакомьтесь с инструкцией, идущей в комплекте с люстрой и/или пультом ДУ. Необходимая информация обычно присутствует там по умолчанию.

Ниже представлено видео, автор которого показывает, как привязать пульт к люстре.

Как привязать пульт к нескольким люстрам

Конструкции пультов ДУ предусматривают возможность привязки к нескольким светильникам. Управление люстрами в таком случае осуществляется последовательно. Причем к каждому устройству нужно выполнить индивидуальную привязку. Сама процедура синхронизации описана в предыдущем разделе. Разница лишь в том, что ее нужно повторить несколько раз – в зависимости от числа привязываемых устройств.

Важно: В редких ситуациях пульт может просто не подойти к люстре. Такой расклад объясняется многими факторами. Следовательно, если вы купили люстру и пульт по отдельности, то обязательно проверьте их совместимость. Если связи не будет, самым простым решением станет замена пульта на более подходящий аналог.

Важно: Если вы только планируете установить люстры с пультом ДУ, то оцените популярные люстры 2020 года. Все представленные в рейтинге модели поддерживают дистанционное управление (по умолчанию или с добавлением контроллера). Особое внимание рекомендуем обратить на люстры HIPER. Их конструкции наиболее надежны и эстетичны. Использовать настолько качественные люстры для освещения помещений действительно приятно.

Как привязать люстру к смартфону

Некоторыми моделями люстр можно управлять со смартфонов Xiaomi и других брендов. Для привязки нужно скачать на телефон специальное приложение (на выбор пользователя, желательно в соответствии с рекомендациями производителя люстры) и выполнить синхронизацию – с использованием ИК, Wi-Fi или Bluetooth. В большинстве ситуаций привязка осуществляется в полуавтоматическом режиме: пользователь выбирает устройство, добавляет его в подходящий список (из числа доступных в приложении) и, следуя подсказкам системы, выполняет синхронизацию.

В этом случае привязка также проводится один раз. Перечень настроек зависит от установленного софта и функционала подвязанных приборов освещения. Возможно удаленное управление – как отдельной люстрой, так и группой таких устройств.

Как пользоваться пультом для люстры

Перечень команд зависит от конфигурации пульта. Чтобы не расписывать возможности каждой модели, приведем примеры на основе двух пультов ДУ с подписанным назначением кнопок. Сначала представим простую вариацию устройства, предназначенного для управления люстры с двумя группами лампочек. Этот вариант имеет небольшие размеры, а его конструкция позволяет включать и выключать группы ламп по отдельности и вместе.

Ниже представлен более современный пульт, позволяющий регулировать яркость, насыщенность света, цветовую температуру и некоторые другие опции. Подобные пульты ДУ идут в комплекте с умными люстрами и светильниками. Их применение облегчает и оптимизирует процесс управления осветительными приборами без использования смартфона.

В отличие от стандартного пульта, схема управления через смартфон интуитивно понятна. Каждая кнопка в приложении подписана, поэтому трудностей с изменением параметров освещения не возникает. Достаточно синхронизировать смартфон с люстрой и следовать рекомендациям системы.

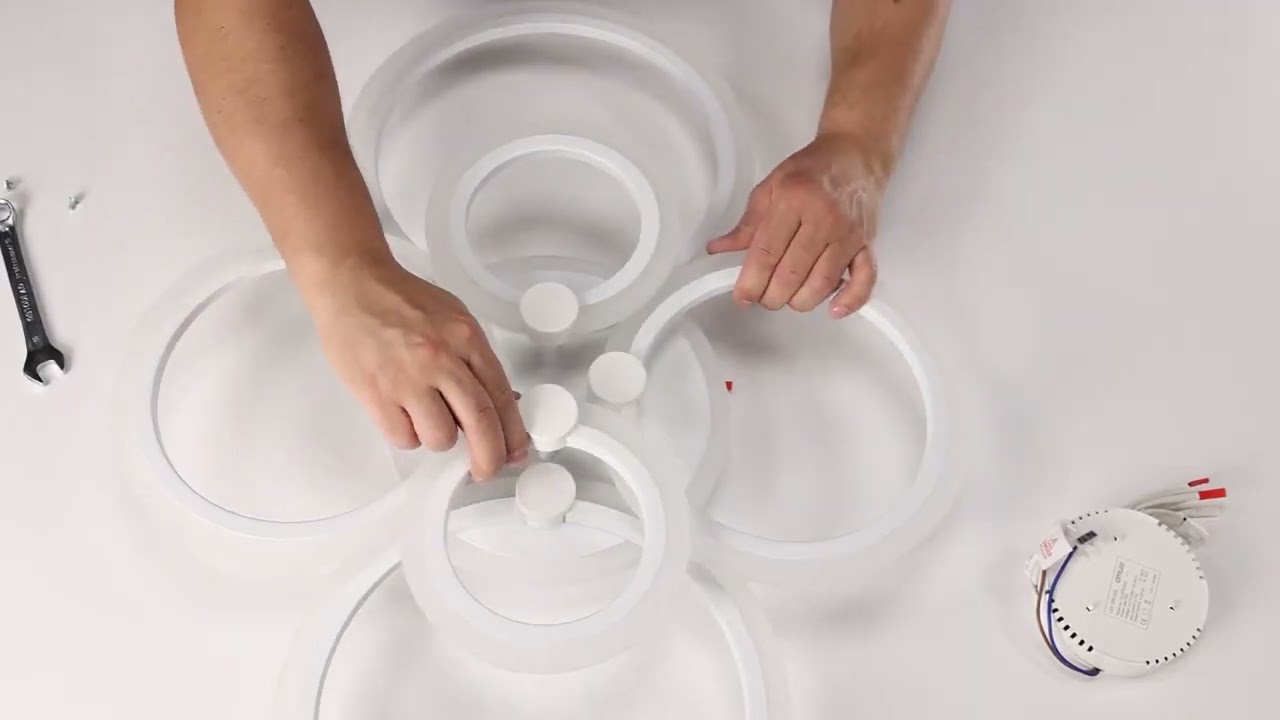

Как собрать люстру — инструкция сборки

Многие из нас в ходе ремонта решают сменить не только отделку комнаты, но и светильники, а в связи с этим часто возникает вопрос: как правильно собрать люстру? В большинстве случаев это несложный процесс, который не требует вызова специалистов, но все же мы считаем, что подробная инструкция по сборке люстры никогда не повредит.

Итак, попробуем осветить весь процесс в деталях. Рассмотрим классическую схему сборки люстры на примере недорогого двухрожкового светильника китайского производства. И отметим, что пользуясь этой инструкцией, вы можете легко собрать и повесить люстру более сложного дизайна, однако если у вас совершенно нет опыта электромонтажных работ, а речь идет о дорогом оборудовании – лучше поручить это специалистам.

Вопрос о том, как собрать люстру, начнем с перечня необходимых инструментов:

• нож для зачистки проводов (строительный),
• мультиметр или отвертка-электротестер,
• несколько обычных отверток или шуроповерт с набором бит,
• гаечный ключ.

Если вам нужно собрать и повесить люстру на бетонном или железобетонном потолке, для монтажа крепежной планки также понадобится дрель и сверло с победитовым наконечником (диаметр 6мм). Монтаж на подвесных гипсокартонных потолках можно провести с помощью саморезов или специального дюбеля-бабочки.

Схема сборки люстры

1. Распакуйте новый светильник и выложите все его детали на стол. Убедитесь, что у вас есть все необходимое для того, чтобы собрать и повесить люстру.

Обязательно прочитайте инструкцию! Помните, конкретно ваш светильник может иметь свои особенности, о которых нужно знать. Отдельно стоит отметить, что русскоязычная инструкция, как собрать люстру, в некотором роде доказывает качество товара.

2. Достаньте из прозрачной упаковки центральный корпус и все остальные детали, кроме плафонов. Хрупкие стеклянные плафоны лучше оставить в упаковке вплоть до окончания сборки люстры – так они будут целее.

3. Сейчас мы будем закреплять рожки. Для начала отверните гайку и снимите защитную крышку с центрального корпуса люстры. Затем вставьте рожок в соответствующее отверстие, установите шайбу-гровер и закрутите гайку. То же самое нужно проделать и со вторым рожком.

4. Оцените, насколько симметрично выставлены оба рожка. В данной инструкции по сборке люстры мы рассматриваем двухрожковый светильник, здесь достаточно оценки «на глаз».

5. Гаечным ключом затяните крепежные узлы до упора, но следите за тем, чтобы рожки в это время не сместились. В течение всего процесса сборки люстры контролируйте правильность установки каждой детали перед тем, как затянуть крепежную гайку до конца.

6. Теперь мы будем разбираться с электропроводкой.
Это самый ответственный этап в инструкции по сборке люстры. Допустим, наш светильник имеет 4 плафона, закрепленные на двух рожках. Если вы хотите подсоединить его к выключателю с одним тумблером/кнопкой – можно разделить провода на 2 группы: 4 синего цвета, 4 коричневого цвета.

А если ваша схема сборки люстры подразумевает двойной выключатель, провода разделяют на три группы:

• 1 синий провод + 3 синих провода + 4 коричневых провода – при включении тумблера 1 будет загораться один плафон, при включении тумблера 2 будет загораться три плафона, а при включении обоих тумблеров – все четыре плафона.
• 2 синих провода + 2 синих провода + 4 коричневых провода – каждый тумблер будет зажигать по 2 плафона, а если включить оба тумблера одновременно – загорятся все четыре плафона.

Но помните, наша инструкция по сборке люстры не может охватить все случаи – возможно, в вашем светильнике будут провода других цветов.

7. Зачистите первую группу проводов от изоляции (на 1-2 см), скрутите их между собой, а затем соедините с одним из центральных проводов, используя коннектекер. Если в комплекте нет коннектекеров, перед тем, как собрать люстру, приобретите их в любом строймагазине.

Не рекомендуется соединять провода обычной скруткой, без коннектекера. Такие контакты, оставаясь неизолированными, легко окисляются, и в результате может произойти замыкание.

8. Аналогичным образом соедините с другим центральным проводом вторую группу, а затем проделайте то же самое с третьей (если вы будете пользоваться двойным выключателем). Все электромонтажные узлы при сборке люстры выполняются с помощью коннектекеров.

9. Вернемся к защитной крышке, которую мы снимали в самом начале – установите ее на место и зафиксируйте гайкой.

Установите декоративные элементы (если они присутствуют),в нашем варианте люстры – хрусталь.

10. В месте крепления люстры к потолку установите декоративную накладку.

На этом инструкция, как собрать люстру, закончена, и мы перейдем к другому, не менее интересному вопросу – как ее подключить?

Светильники Seven Fires (Семь Огней)

Российская компания Seven Fires (Семь Огней) создана в 1997 году. За годы существования она зарекомендовала себя как творческий, креативный и демократичный производитель интерьерного и уличного освещения.

В каталогах бренда десятки моделей люстр, бра, подвесных светильников, торшеров, ландшафтной подсветки. Марка развивает 2 направления: «Люмьен Холл» – продукция Luxury Style, роскошная, изысканная и элегантная, и «Семь Огней» – светильники интересные, запоминающиеся и при этом доступные для широкого круга пользователей.

Как собрать и подключить люстру?

Люстра – один из важнейших предметов интерьера, многочисленные производители заполнили торговые сети самыми разнообразными моделями осветительных приборов. Они отличаются по конструкции, методам крепления отдельных элементов, материалом, из которого сделаны. Но основные узлы соединения имеют несколько классических вариантов, а электрическое подключение определяется строгими правилами, которые несложно понять. В большинстве случаев к люстрам прилагаются документы, включая схемы сборки и подключения. Поэтому не стоить спешить обращаться к мастеру, попробуйте это сделать самостоятельно. Для этого надо иметь определенные инструменты, практические навыки и базовые знания в электротехнике, нужно понимать, как пользоваться мультиметром (хотя бы в режиме прозвонки) и индикаторной отверткой.

Основные этапы сборки и подключения люстры

Будем исходить из того, что люстра распакована и все комплектующие по списку комплектации в наличии. Далее весь процесс можно разделить на три этапа:

• Проверка электрической проводки на правильность подключения, целостность проводов и отсутствие короткого замыкания.
• Механическая сборка люстры, отдельных элементов, в различных конструкциях это могут быть рожки с патронами для ламп и стеклянными плафонами или металлический каркас с винтами и стеклянные висюльки, другие элементы. Обычно прилагается инструкция по сборке, подробные схемы и рисунки, даже в китайских люстрах они есть.
• Крепление к потолку и подключение к электрической сети.

Рассмотрим люстру с 6 лампами, в этом случае электрическую схему можно собрать в нескольких вариантах – включение всех ламп одним переключателем или разделение лампы на 2 группы для двойного переключателя (одна или две лампы включаются одной клавишей, остальные другой).

Проверка электрической проводки

Очень часто люстры продают в уже собранном состоянии, когда провода подключены к патронам и выведены через трубку центральной оси, остается только прикрепить стеклянные плафоны или другие элементы декора. Провода могут быть одного цвета, это затрудняет определение их назначения, даже если они цветные, надо убедиться в правильности подключения и проверить мультиметром:

• Установите прибор в режим прозвонки поворотом пакетного переключателя в положение со значком диода или зуммера. Черный шнур щупа подключается в правом нижнем углу в самый нижний разъем со знаком заземления, красный выше, в разъем с обозначением «VΩmA».

• Прикоснитесь щупом к металлической резьбе в патроне, вторым щупом к оголенному концу одного из проводников, при наличии контакта на индикаторе высветится «0» и раздастся звук зуммера. Если контакта нет, выберите другой провод, таким образом последовательно вызвоните все провода, выходящие от резьбовых цокольных контактов.

• Отметьте проверенные провода маркером или наденьте кембрик одного цвета, рекомендуется синий или черный.
• Соедините их скруткой в один контакт, он будет подключаться к нулевому проводу в сети.
• Таким же образом прозвоните и промаркируйте красным кембриком провода центрального контакта патронов. Желательно пронумеровать в соответствии с патронами 1, 2…5, 6. Эти провода будут подключаться к фазе в сети.
• Разделите фазные провода на 2 группы, соедините 1, 3, 5 – одна группа, 2, 4, 6 – вторая.

• Прозвоните фазные провода с нулевым контактом, если сигнал зуммера не появится, все в порядке, короткого замыкания нет.

Механическая сборка

• Люстры с отдельными плафонами на каждом рожке, резьбовым соединением крепятся к центральной платформе.
• Провода протягиваются в осевую трубку, на которую ниже надевается декоративная крышка, закрывающая контактную группу под потолком.
• В случае если патроны установлены, прикручиваются плафоны, стеклянные висюльки или другие элементы декорации.

Существует множество разнообразных конструкций, способы крепления тоже могут быть разными: декоративные гайки, защелки разного типа, простое подвешивание на цепочки. Поэтому собирать надо, руководствуясь инструкцией по сборке люстры, которая должна быть в комплекте поставки. В любом случае после сборки провода прозваниваются и распределяются описанным выше способом.

Крепление к потолку и подключение к электрической сети

Крепление люстры к потолку обычно осуществляется двумя классическими способами:

• Петля, расположенная на центральной оси, надевается на крюк в потолке. Если крюка нет, в комплекте должен быть пластиковый дюбель. Просверливаете в потолке отверстие, вставляете дюбель и вкручиваете крюк, после чего можно подвешивать люстру.
• Второй способ предусматривает крепление к потолку дюбелями планки, на которой расположены два болта.

На эти болты после подключения привинчивается декоративная крышка, которая удерживает всю конструкцию люстры.

Обычно люстра рассчитана на две группы ламп и подключается к двухклавишному переключателю, эта схема позволяет включить каждую группу отдельно или все вместе. Для этого надо выяснить назначение проводов на потолке.

Схема подключения люстры к двухклавишному выключателю

В классическом варианте из распределительной коробки должны выходить четыре провода:

• желто-зеленый – заземление;
• синий или черный – нулевой;
• два с другим цветом изоляции – фазные, подключены через выключатель.

Цветам доверять не стоит, неизвестно, какой электрик эти провода прокладывал, проверяйте мультиметром в режиме прозвонки:

• Отключите автоматический выключатель сети освещения на распределительном щите.
• Желтый провод заземления и синий нулевой соединяются на шинах распределительного щита или на контуре заземления. Подключите щупы мультиметра к ним, если контакт есть, схема собрана правильно.
• Проверьте отсутствие контакта между нулевым проводом и фазными, на дисплее должна быть «1» и отсутствие сигнала зуммера.
• Включите автомат на распределительном щите и для надежности проверьте работу выключателя, целостность фазных проводов индикаторной отверткой.
• Включите одну клавишу переключателя, прикоснитесь по очереди к фазным проводам, один должен показывать наличие фазы. Выключите клавишу, включите вторую, другой провод должен показывать наличие фазы.
• Эту проверку можно провести мультиметром, поставьте его в режим измерения переменного напряжения V 750, прикоснитесь щупами к контактам нулевого и фазных проводов. При включенном переключателе на дисплее должно быть 220 В.

После проверки всех проводов можно вешать люстру на крюк и подключать:

• отключите автомат на распределительном щите;
• нулевые провода через соединительную колодку подключаются к нулевому проводу;
• заземляющий провод – к корпусу люстры;
• две фазные группы к фазным проводам на различные светильники;
• тщательно заизолируйте соединения изолентой;
• поднимите и закрепите декоративную крышку, она прикроет все соединения;
• вкрутите в патроны лампы;
• включите автоматический выключатель на распределительном щите, потом комнатный переключатель, обе клавиши по очереди.

Если все сделали правильно, люстра будет надежно работать долгое время при соблюдении правил эксплуатации. В процессе эксплуатации не вкручивайте в патроны лампы накаливания большей мощности, чем указанно в паспорте изделия. В противном случае патроны и другие элементы декорации могут деформироваться или полностью расплавиться. При использовании светодиодных лампочек эта проблема отпадает, они почти не греются. Самый экономичный режим расхода электроэнергии – установить в люстру трехваттные лампочки.

Семь огней / Интерьерная подвесная люстра ЖАСМИН в классическом стиле на 5 лампу, до 15 кв.м.

ЖАСМИН. Основание люстры и бра бело-серебристого цвета не имеет классически привычных форм. Силуэты рожков, как стебли сказочного цветка на которых вот — вот распустятся бутоны из хрусталя. Чаши из металла украшены резьбой в виде растительных элементов. Абажуры этой модели выполнены из воздушной, белоснежной ткани с вышивкой и объемными деталями, придающими люстре еще более волшебный, притягательный вид.

Другие функции

Дополнительная информация

Общие характеристики

Питание

Технические особенности

Информация о технических характеристиках, комплекте поставки, стране изготовления и внешнем виде товара носит справочный характер и основывается на последних доступных сведениях от продавца

Источник
