Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, об автомобильном видеорегистраторе AutoExpert DVR-817, умеющем снимать видео в разрешении Super HD (1296p). На обзоре новая улучшенная ревизия, поэтому кому интересно – прошу под кат.

ТТХ по заявлениям производителя:

— Производитель — AutoExpert

— Модель – DVR-817

— Материал корпуса – пластик

— Процессор – Ambarella A7L50D

— Видеосенсор – 4MP CMOS Omni Vision OV4689

— Максимальное разрешение видео/фото – 1296p (2304×1296@30fps) / 13Mп (4800×2700)

— Угол обзора – заявлен 170° (по диагонали)

— Встроенный дисплей – цветной TFT LCD 2,7” (960х240)

— Тип встроенного аккумулятора – Li-Pol

— Время работы от аккумулятора – около 15 минут

— Формат (контейнер) / кодек видеороликов – MOV / H.264

— Доступные режимы видео – 1296p (2304×1296@30fps), 1080p (2560×1080@30fps), 1080p (1920×1080@30fps), HDR 1080p (1920×1080@30fps), 720p (1280×720@60fps) и 720p (1280×720@30fps)

— Наличие адаптеров/переходников:

— — — автомобильный адаптер (в прикуриватель), 12/24V 1A с длиной кабеля 4м

— — — кабель USB->miniUSB, длиной 45см

— Тип кронштейна – поворотный кронштейн с двусторонним скотчем

— Поддержка карт памяти – TF слот (microSDHC), до 32Гб включительно

— Язык меню – русский (англ. и русский)

— Размеры – 110мм*85мм*40мм

— Вес — 85гр

Комплектация:

— автомобильный видеорегистратор AutoExpert DVR-817

— кабель USB -> miniUSB, длиной 45см

— адаптер питания в гнездо автоприкуривателя с длиной кабеля 4м

— два крепления на лобовое стекло с двусторонним скотчем

— инструкция на русском языке

Регистратор поставляется в плотной фирменной коробке в темно-зеленых тонах:

Для защиты регистратора при транспортировке внутри коробки присутствует своеобразный пластиковый бокс:

С торца коробки присутствуют основные спецификации, судя по которым можно рассчитывать на приличное качество картинки, ведь заявлено применение более лучшего видеосенсора Omni Vision OV4689 (в старых ревизиях стоял 3,5Мп сенсор Aptina AR0330) вкупе с достаточно шустрым и производительным процессором Ambarella A7L50. Производитель, конечно, несколько погорячился, указал разрешение матрицы 4,8Мп, т.к. на самом деле всего 4Мп, судя по даташиту на сенсор.

Инструкция очень подробная и на русском языке, поэтому разобраться с управлением не составит большого труда:

Внешний вид:

Автомобильный видеорегистратор AutoExpert DVR-817 выполнен в прямоугольном корпусе из матового пластика:

Каких-либо блестящих элементов, хорошо привлекающих местную шпану, на корпусе обнаружено не было. Сборка достаточно качественная, кнопки работают мягко и четко, нет абсолютно никаких скрипов корпуса:

Стоит отметить, что на обзоре достаточно новая ревизия данной модели, лишенная некоторых недочетов, о чем свидетельствует несколько измененный вид и улучшенные характеристики (слева новая ревизия, справа старая):

Вцелом, отличия достаточно кардинальные: различные надписи на корпусе, улучшенный видеосенсор, доработанная прошивка, измененный адаптер питания. По внешнему виду их можно отличить по красным декоративным вентиляционным решеткам и различным надписям.

По умолчанию на объектив и дисплей наклеена защитная пленка:

Органы управления и разъемы расположены со всех сторон устройства, что делает управление регистратора очень простым и удобным. За что отвечает та или иная кнопка см. в разделе «Управление». С правого торца можно увидеть два разъема, а именно miniUSB вход для подключения к ПК и miniHDMI выход, для вывода изображения напрямую к ТВ. Но поскольку данные разъемы нужны не так часто, то разработчики решили их прикрыть мягкой силиконовой заглушкой, дабы туда не забивалась всевозможная пыль/грязь, которой в салоне авто обычно предостаточно:

Толщина видеорегистратора небольшая:

Для подсветки в режиме фото/видеосъемки при недостаточном освещении присутствует специальная подсветка:

Толку от нее, конечно, немного, но в случае ДТП в неосвещенном месте поможет более детально заснять повреждения авто, хотя с другой стороны, мало-мальски приличный смартфон сделает это намного лучше. Разработчикам следовало бы заменить матовое стекло обычным прозрачным, тогда бы смысл использования подсветки появился.

Для установки видеорегистратора на лобовое стекло служит быстросъемное прямоугольное крепление с двусторонним скотчем:

Решение, конечно, достаточно спорное, поскольку если планируется постоянный съем регистратора на ночь, то на длительное время его может не хватить, но благо производитель положил в комплект дополнительное крепление. Для лучшего приклеивания рекомендую прогреть двусторонний скотч и хорошо обезжирить лобовое стекло в месте крепления.

Крепить/снимать регистратор проще простого. Для этого достаточно потянуть его вбок, в зависимости от установки крепежной площадки с двусторонним скотчем, до момента, пока выступы не войдут/выйдут из пазов. Поначалу крепление тугое, но быстро разрабатывается. На мой взгляд, присоска несколько надежнее и в случае необходимости, ее легко можно переставить, что практически невозможно сделать с креплением на двустороннем скотче.

Интересной особенностью является расположение зарядного miniUSB разъема в кронштейне, а также возможность подключения внешнего Wi-Fi или GPS модуля (приобретаются отдельно):

Плюс заключается в том, что разъем miniUSB более вандалоустойчив, нежели более популярный microUSB и расположен он не на корпусе регистратора, что позволяет в случае необходимости повернуть регистратор вокруг своей оси, например, для записи разговора с сотрудником ГИБДД. Это актуально, в первую очередь для тех, у кого сделан скрытый монтаж и хвостик для подключения совсем небольшой длины.

Габариты и вес:

Размеры видеорегистратора средние — 110мм*85мм*40мм, хотя в этом есть и свои плюсы — большой экран позволяет комфортно просматривать видеозаписи. Вот сравнение обозреваемого регистратора с тысячной банкнотой и коробком спичек:

Вес регистратора 106гр:

Установка и питание:

Автомобильный видеорегистратор AutoExpert DVR-817 рассчитан на питание от 5V (miniUSB), поэтому в комплекте присутствует специальный адаптер для подключения к бортовой сети автомобиля с напряжением 12-24V. Адаптер снабжен выходным гнездом miniUSB, а длина провода составляет 4м, что позволяет произвести скрытый монтаж:

При работе на адаптере работает приятная подсветка и небольшая кнопка управления меню:

Как я понял, по расчетам производителя это должно облегчить эксплуатацию в темное время суток. Поскольку эксплуатация регистратора с болтающимся проводом от прикуривателя очень неудобна, т.к. мешает обзору и зацепившись за который, можно вывести регистратор из строя, то через недельку-две активного использования лучше переделать питание под скрытый монтаж. Напомню, что стандартным считается то положение регистратора, при котором линия горизонта проходит по центру экрана регистратора. На мой взгляд, лучше направить регистратор немного вниз, т.к. при этом он будет ловить меньше бликов.

Как уже ранее упоминал, вход питания регистратора расположен на кронштейне, хотя с таким же успехом можно и подключать к miniUSB выходу под силиконовой заглушкой, оба варианта рабочие:

Отличия заключаются в отсутствии автовключения регистратора и автоматического начала записи. Я вначале упоминал про некоторую предупредительную памятку, в которой говорилось о том, что использование стороннего адаптера питания запрещено. Спешу вас заверить, выходные пины разъема miniUSB стандартны, поэтому подойдут любые адаптеры с выходом 5V, как например, ПБ Pineng PN-963:

Но это не значит, что подойдут абсолютно все. В некоторых китайских регистраторах пины перепутаны, поэтому подключение такого адаптера выведет из строя регистратор.

Управление:

Управление достаточно простое, а все благодаря интуитивно понятному интерфейсу на русском языке и оптимальному расположению кнопок. Огромный плюс данного регистратора – быстрая загрузка, около 5 секунд, по окончании которой, сразу же начинается запись при наличии карты памяти. При включении/выключении на экране появляются стандартные для данной фирмы производителя приветственные заставки:

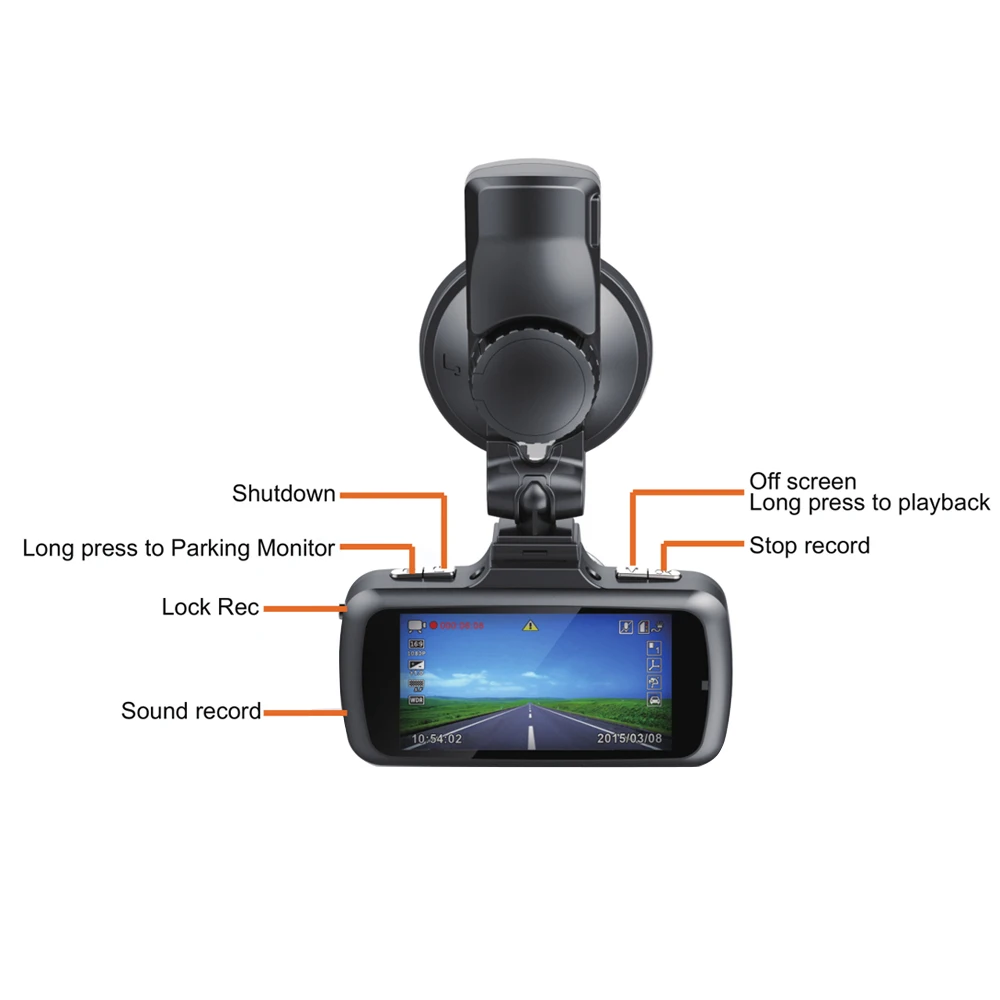

Все управление осуществляется с помощью 9 кнопок управления (6 основных и 3 дополнительных), которые расположены по периметру корпуса. Кнопки механические (некоторые снабжены подсветкой), имеют надписи, за какую функцию отвечает та или иная кнопка:

Коротко по управлению:

1) кнопка «Power» — включение (короткое нажатие) или выключение (длительное нажатие) регистратора. В режиме видеосъемки короткое нажатие позволяет включать или отключать дисплей

2) кнопка «REC» — подтверждение выбора, начало/остановка записи

3) кнопка «UP» — перемещение по меню. В режиме видеосъемки короткое нажатие позволяет включать или отключать микрофон

4) кнопка «DOWN» — перемещение по меню. В режиме видеосъемки короткое нажатие позволяет менять экспозицию (по кругу)

5) кнопка «MODE» — переключение режимов работы (видеосъемка/фотосъемка/просмотр)

6) кнопка «MENU» — открытие окна с настройками для текущего режима. В режиме видеосъемки позволяет защитить видеофайл от циклической перезаписи (перемещение в папку Event)

7) кнопка «Right» (вправо) – перемещение по меню

кнопка «Left» (влево) — перемещение по меню. Перед включением режима фото/видеозаписи короткое нажатие позволяет включать или отключать подсветку

9) кнопка сброса к заводским настройкам в случае проблем

10) индикатор GPS модуля

11) индикатор работы (мигает синим при записи)

12) индикатор зарядки (горит красным при зарядке)

Как выяснилось, данная прошивка не имеет возможности ускоренной перемотки или воспроизведения видеофайлов. Надеюсь, в следующей прошивке это поправят.

Остановимся более подробно на индикаторах работы. Видеорегистратор AutoExpert DVR-817 имеет три индикатора режимов работы, расположенные с левого края, а также встроенную подсветку некоторых клавиш:

При подключении питания горит верхний красный индикатор. При активной записи мигает средний синий индикатор. При подключении внешнего Wi-Fi / GPS модуля горит самый нижний индикатор. На фото к регистратору подключено питание и активна запись, поэтому горят два верхних индикатора:

Как можно заметить, все текущие основные пресеты настроек выведены на экран, что очень удобно. Нельзя не отметить, что дисплей у данной модели регистратора один из самых больших на рынке – диагональ 2,7 дюйма (68мм) с разрешением 960х240 точек, присутствует возможность автоматического или ручного отключения.

Системные настройки (три верхних скрина) и настройки видеозаписи (три нижних скрина) представлены следующим образом:

Системные настройки доступны из любого режима (фото/видеозапись, просмотр файлов) и позволяют настроить язык меню, время, автовыключение регистратора/дисплея, звуковое оповещение, а также посмотреть версию прошивки. Поскольку наибольший интерес представляет видеосъемка, то на этом остановимся чуть подробнее. Все режимы видеозаписи:

Пользователю доступны 6 режимов видеозаписи:

— 1296p (2304×1296@30fps)

— 1080p (2560×1080@30fps)

— 1080p (1920×1080@30fps)

— HDR 1080p (1920×1080@30fps)

— 720p (1280×720@60fps)

— 720p (1280×720@30fps)

Версия прошивки AutoExpert 0915-1:

Как уже упоминал ранее, изменения ревизии коснулись и прошивки. Теперь нет отдельного пунка вкл/выкл функции WDR (широкий динамический диапазон), GPS логи пишутся постоянно, правда без подключения GPS модуля некорректно, цикличность записи работает исправно. Пропали некоторые меню, в частности, «Акселерометр» и «Резкость/Контрастность», но они не больно востребованы и зачастую от них больше вреда, чем пользы.

Я рекомендую один раз поднастроить регистратор, как говорится, «под себя» и выбрать режим записи HDR_1920×1080@30fps, поскольку при данной режиме самый максимальный угол обзора и активен режим WDR/HDR, повышающий качество картинки при контрастном освещении (актуально при вечерней съемке). Коротко поясню: функция WDR дополнительно обрабатывает картинку средствами процессора, а HDR – самой матрицей. Это очень полезные функции, которые предотвращают засветку встречными фарами в условиях недостаточной освещенности (вечер/ночь), как бы накладывая фильтр. Естественно, в большинстве случаев при этом удается даже различить номер встречной машины, поэтому рекомендую оставить именно этот режим, хоть он и проигрывает в качестве. Я надеюсь, что разработчики добавят в следующих прошивках данную функцию и в другие режимы записи, по крайней мере, в режим Super HD.

Меню просмотра фото/видеозаписей выглядит следующим образом:

К сожалению, в данной прошивке пока отсутствует возможность ускоренной перемотки/воспроизведения видео, но будем надеяться, что это исправят.

Из интересных функций можно отметить:

— G Sensor (датчик удара) (выкл/высокий/средний/низкий) – автоматическое сохранение записи в отдельной папке в случае удара и ее защита от циклической перезаписи

— Детектор движения (Mition Detection) (выкл/вкл) – автоматическое начало видеосъемки при возникновении движения вблизи автомобиля в поле видимости объектива регистратора

— Цикл записи (выкл/2 мин/5 мин) – установка продолжительности ролика

— Запись звука (вкл/выкл) – отключение встроенного микрофона

— Частота освещения (подавление мерцания) (50Hz/60Hz) – потребители, питающиеся от сети переменного тока мерцают с той частотой, на которой работают (лампы накаливания в устаревших светофорах, подсветка магазинов, иллюминация, лампы ДРЛ для освещения дорог и т.д.). Эти мерцания не заметны для человеческого глаза, но заметны для камеры, что приводит к мерцанию изображения на регистраторе. В странах бывшего совка ставим 50Hz, для жителей американского континента 60Hz. Современные светодиодные светофоры запитываются через ШИМ с разными частотами, поэтому будут моргать на экране, тут уже ничего не поделать.

Подключение к компьютеру:

Для подключения к компьютеру в комплекте присутствует USB ->miniUSB кабель, длиной 45см:

При этом регистратор подключается к ПК в качестве накопителя:

Перекинуть нужные файлы с регистратора на ПК можно и традиционным способом – вынув microSD карту и подключив ее к компьютеру через картридер. А вот подключить его в качестве вебкамеры невозможно.

К сожалению, для подключения к ТВ, в комплекте отсутствует miniHDMI -> HDMI кабель, поэтому его придется приобретать отдельно. При таком подключении, регистратор можно использовать как вебкамеру.

Кишочки:

Корпус регистратора держится на нескольких защелках и двух саморезах:

Корпус видеосенсора (матрица плюс оптика) металлический и представляет собой единое целое, за исключением того, что оптика крепится на резьбе. Это огромный плюс данной модели, поскольку оптика не будет страдать от температурных деформаций корпуса, например при нагреве от солнечных лучей. Претензий к качеству пайки электроники нет – все ровно и аккуратно, флюс отмыт:

Подсветка представляет собой три SMD светодиода, чуть ниже микрофон:

Li-Pol аккумулятор жестко зафиксирован, поэтому емкость сказать не могу. Судя по размерам 30мм*30мм*5мм, можно рассчитывать на 450-500mah:

Поскольку Li-Pol аккумуляторы не очень хорошо переносят морозы, то в случае кончины, заменить его не составит труда. Хотелось бы видеть на месте липольки ионистор, хорошо переносящий морозы, но увы, он встречается всего в нескольких моделях.

Непосредственное тестирование регистратора AutoExpert DVR-817:

Для начала посмотрим угол обзора. Для этого соберем небольшой стенд:

Заявленный угол обзора по заверениям производителя — 170° по диагонали (широкоугольный), о чем написано в руководстве по эксплуатации. Я не знаю, как он измеряется и возможно, даже соответствует, поэтому соглашусь. Но мне, в первую очередь, интересен реальный горизонтальный угол обзора, который судя по тесту составляет около 110° (при режиме записи 1920х1080):

При увеличении разрешения (2560х1080) угол обзора немного снижается и составляет около 105°:

Если учитывать, что при съемке в разрешении 2560х1080@30fps отсутствует режим WDR/HDR и несколько снижен вертикальный угол обзора, то предпочтительнее все же использовать HDR_1920х1080@30fps с бОльшим углом обзора (ночь), либо режим Super HD — 2304×1296@30fps, но уже без WDR/HDR (день).

Многие производители несколько завышают горизонтальный угол обзора, либо указывают диагональный, но по своему опыту использования подобных устройств могу сказать следующее, что в большинстве случаев он не превышает 110-120° даже в более дорогих моделях видеорегистраторов. Я имею в виду «честный» угол обзора, без так называемого эффекта «рыбьего глаза», при котором больший угол достигается за счет искривления изображения по бокам, либо эффекта «удаления» объектов в кадре, при котором ухудшается детализация. Поэтому в нашем случае – горизонтальный угол 110° без «рыбьего глаза» и значительного удаления — очень хороший показатель.

Следующим тестом будет измерение длительности паузы между роликами, т.к. регистратор поддерживает разбивку видеоролика по продолжительности (2 мин / 5мин / выкл) и циклическую перезапись при отсутствии свободного места на носителе. Суть проблемы заключается в пропуске некоторых кадров при записи следующего ролика, т.е. в момент сохранения старого ролика и началом записи нового, может присутствовать задержка. Если в регистраторе пауза большая, то на высоких скоростях мы можем пропустить самое интересное. Проверяется следующим образом: берем секундомер с сотыми долями и начинаем снимать регистратором до разбития на части. Далее берем самый последний кадр с первого ролика и самый первый со второго. Смотрим по сотым:

Кадры взяты с разных роликов и как можно заметить, присутствует задержка в 40мс. Если видео пишется со скоростью 30 кадров в секунду (30fps), то выпадает всего один кадр. Это нормальный показатель, есть регистраторы, где задержка доходит до 400-500мс (полсекунды), но хотелось бы видеть реализацию без потерь, благо процессор Ambarella A7L50 это позволяет.

Теперь перейдем непосредственно к видеозаписи, для которой подойдет любая карта с классом записи не менее 4. В режиме записи Super HD_2304×1296@30fps видеоролик, продолжительностью 2 минуты, занимает 270Мб. Поскольку битрейт видео около 15-18 Мбит/с (около 2 Мб/с), то должна справиться даже карта 4 класса (4С). Весь контент запаковывается в контейнер (формат) MOV, кодек сжатия MPEG-4 AVC (H.264). Вот скрины свойств файлов 2-х минутных роликов в различном качестве:

Свойства видеофайлов (2560×1080@30fps, 2304×1296@30fps, 1920×1080@30fps):

Примеры видеороликов в дневное время суток (на улице грязь, лобовое стекло не слишком чистое):

Видеоролик с максимальным качеством в разрешении 2304×1296@30fps, оригинал можно скачать здесь:

Видеоролик с разрешением 2560×1080@30fps, оригинал можно скачать здесь:

Видеоролик в режиме HDR с разрешением 1920×1080@30fps, оригинал можно скачать здесь:

Видеоролик с разрешением 720p (1280×720@60fps), оригинал можно скачать здесь:

Примеры видеороликов в ночное время суток (город/трасса):

Видеоролик с максимальным качеством в разрешении 2304×1296@30fps, оригинал можно скачать здесь:

Видеоролик с разрешением 2560×1080@30fps, оригинал можно скачать здесь:

Видеоролик с разрешением 1920×1080@30fps, оригинал можно скачать здесь:

Видеоролик в режиме HDR с разрешением 1920×1080@30fps, оригинал можно скачать здесь:

Видеоролик с разрешением 720p (1280×720@60fps), оригинал можно скачать здесь:

Плюсы:

+ качественная сборка

+ хорошее качество записи в дневное время суток

+ хороший угол обзора без искажения изображения

+ достаточно большой дисплей

+ слабый нагрев при работе

+ простота настройки и эксплуатации

+ быстрое время включения

+ надежный разъем miniUSB, расположенный в кронштейне

+ приемлемая цена

Минусы:

— угол обзора несколько завышен (по факту честные 110°)

— небольшая задержка при разбивке видеофайлов (40мс aka 1 кадр)

— отсутствует поддержка WDR/HDR для наилучшего режима записи Super HD

— отсутствует функция перемотки изображения

Вывод: данная модель получилась достаточно удачной: качественная видеосъемка, приемлемая цена, простота управления и настройки. Небольшие минусы, надеюсь, доведут в будущих прошивках. Исходя из этого, если вам требуется качественный видеорегистратор, то рекомендую обратить внимание на данную модель…
