737G Интеллектуальный прецизионный импульсный точечный сварочный аппарат с двойным цифровым дисплеем
Инструкция по эксплуатации

Спасибо, что выбрали сунко серия продуктов. Эти продукты созданы для того, чтобы сделать вашу работу более удобной, безопасной и эффективной. Чтобы вы могли ознакомиться со всеми операциями сварочного аппарата, в комплект входит инструкция по эксплуатации.
Внимание: Перед включением аппарата для точечной сварки убедитесь, что GFCI (прерыватель цепи замыкания на землю) рассчитан на ток до 60 А или более. Чтобы получить хороший эффект сварки, пожалуйста, не используйте активную розетку, и следует использовать настенную розетку, чтобы обеспечить стабильное электропитание. Пожалуйста, храните это руководство в надежном месте для текущих и будущих справок.

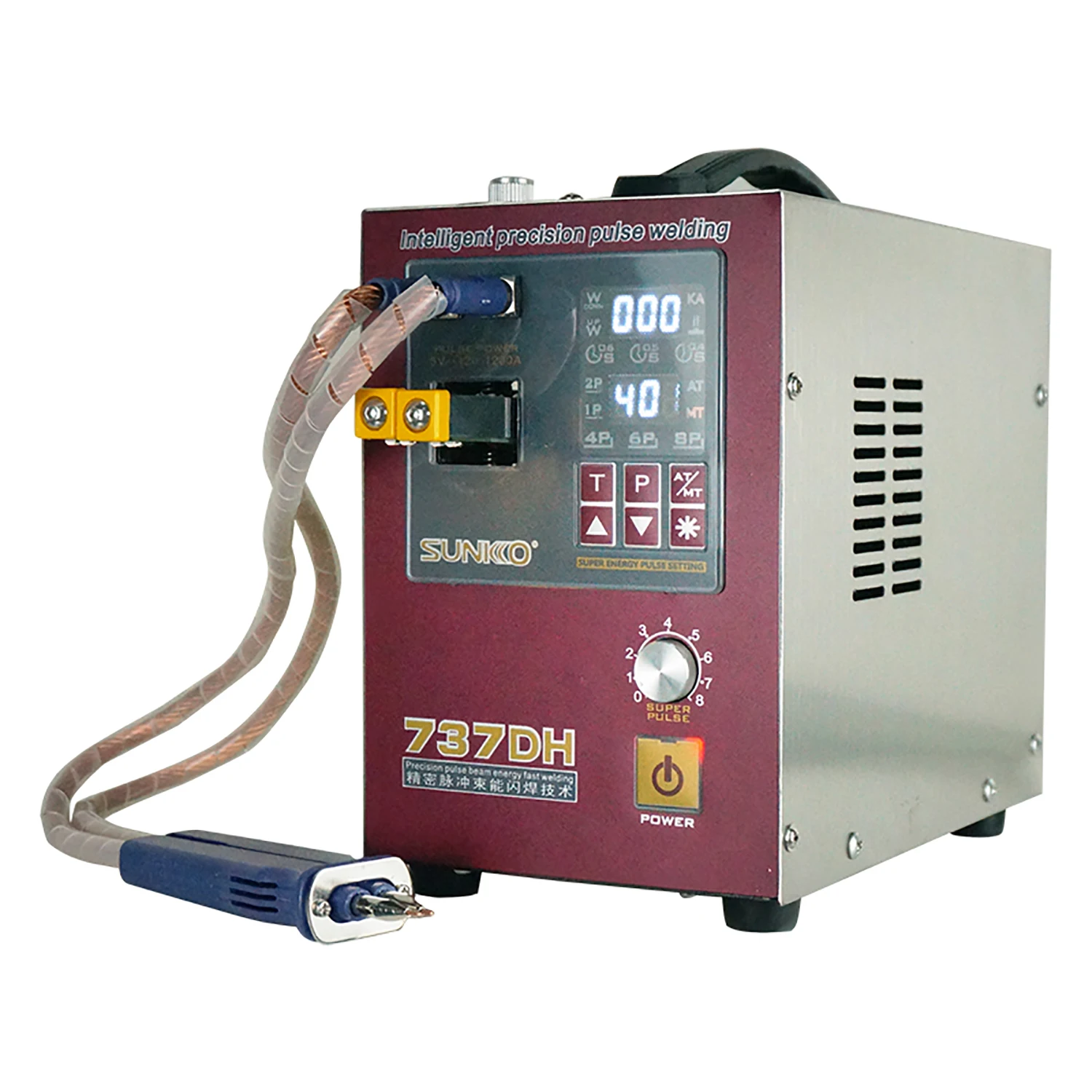

Показ

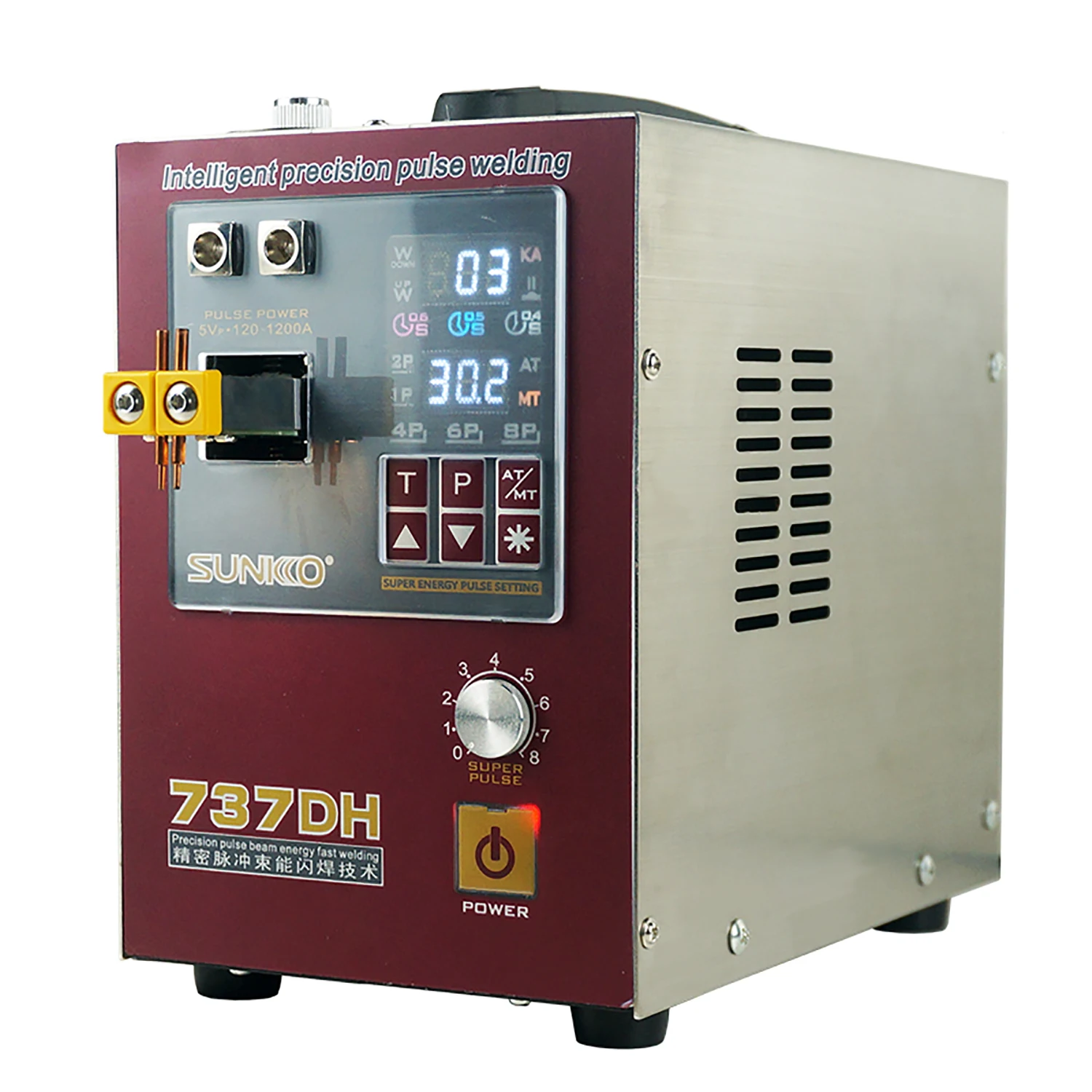

Фронт

Назад

Введение

SUNKKO 737G — это прецизионный аппарат для точечной сварки, предназначенный для улучшения сварки тонких металлов без чрезмерного накопления тепла.

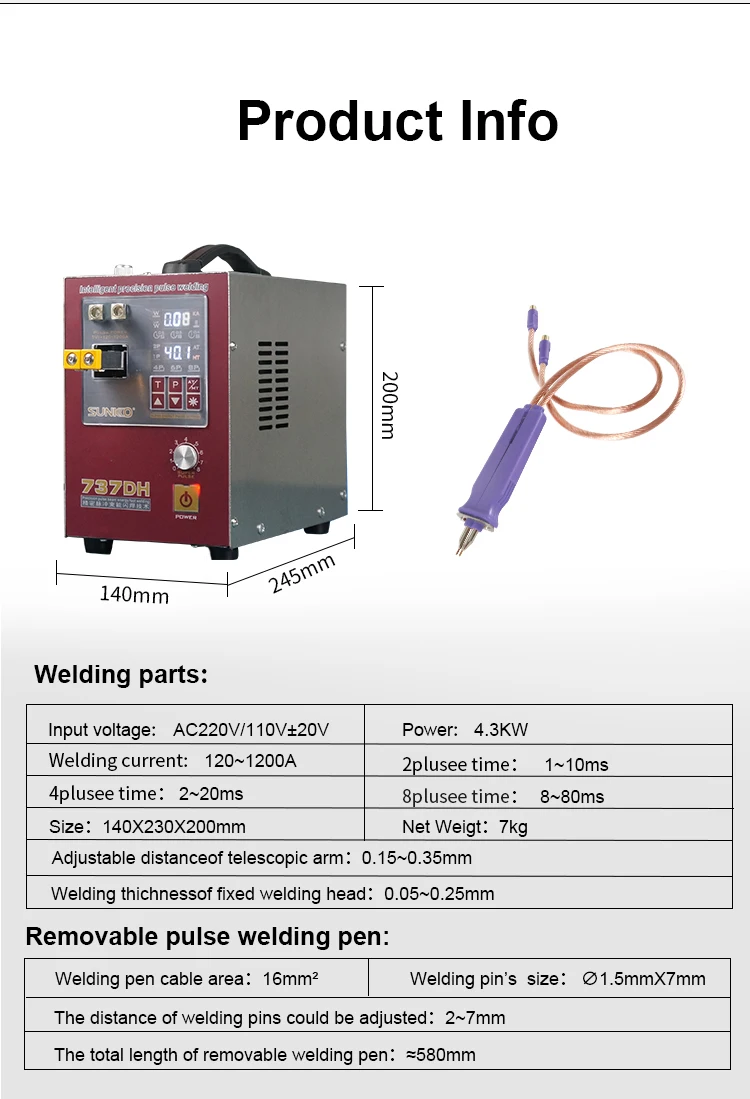

Параметр
A. Сварочная часть

1. Vol входtagе: 110 В/220 В переменного тока
   Пожалуйста, проверьте подходящий объем вашей машиныtagе использовать.
2. Первичный ток: 2A-15A
   Сварочный ток: 50А-800А
   Ширина 1 импульса: 0.5-5 мс (переменная) Ширина 2 импульса: 1-10 мс (переменная)

B. Вес нетто: 4.3 кг
C. Размер: 140x245x200мм
D. Толщина сварки: 0.05-0.2 мм
(1 импульс: 0.05–0.12 мм; 2 импульс: 0.12–0.2 мм)
E. Рабочий цикл: менее 20 раз за 1 минуту для прерывистой сварки.
Итоги

1. Используйте микрочип для управления прецизионным током для точной сварки.
2. Существует широкий диапазон выбора токов (, 2 импульса), которые можно выбрать, чтобы сделать вашу работу удобной, безопасной и эффективной.
3. Управляется микрокомпьютером.
4. Мощность сварки можно установить и отобразить на светодиодной панели.
5. Он подходит для сварки, зарядки аккумуляторной батареи, выводов кнопочных элементов, оборудования для обработки и т. д.

Диапазон применения

1. Сварка различных видов аккумуляторных проводов.
2. Сборка и сварка литиевой батареи и мобильного питания.
3. Ремонт аккумуляторных батарей. 4. Сварка свинцовых листов и проволоки деталей металлоизделий.

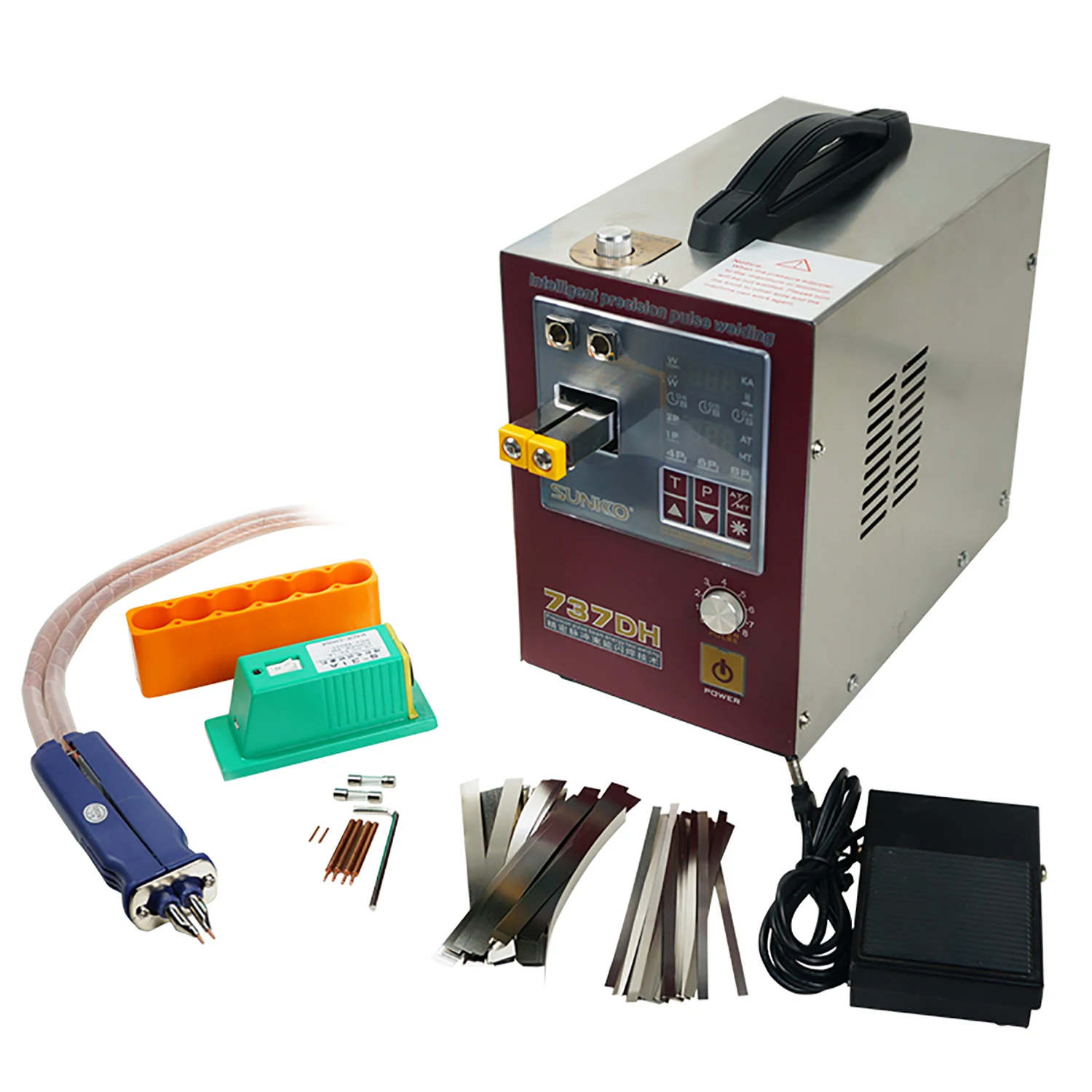

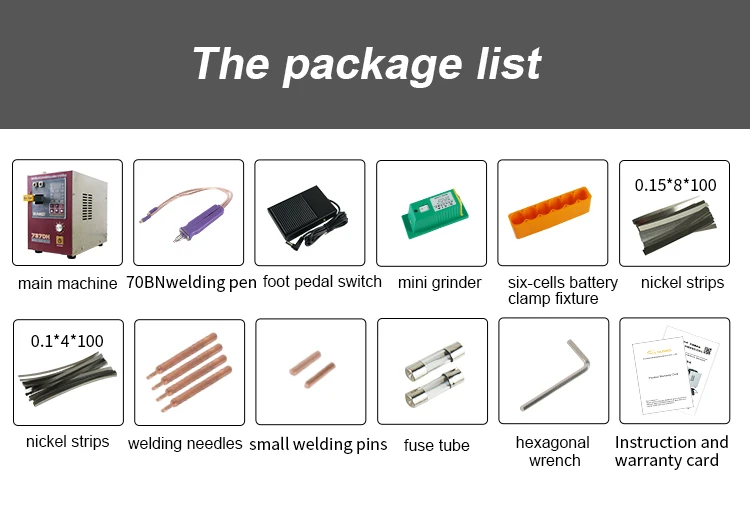

Список необходимых вещей

1. Машина,
2. Руководство по эксплуатации1
3. Гарантийный талон,
4. Ножная педаль,
5. шестигранный ключ,
6. Сварочные штифты * 4
7. Предохранитель 20 или 30 А*2

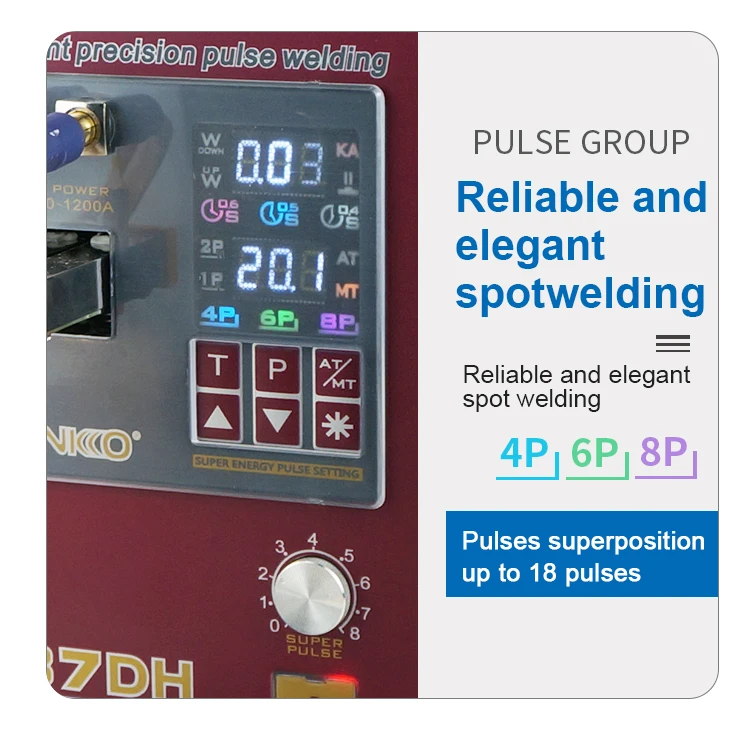

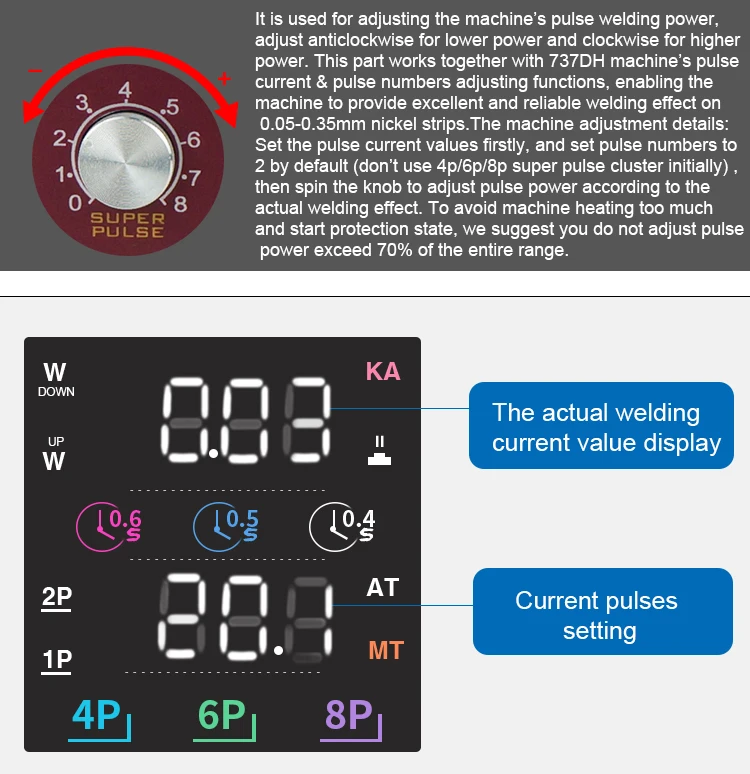

Введение в панель

Эксплуатация

1. Пожалуйста, выключите машину перед установкой сварочных штифтов.
2. Вставьте шнур питания в настенную розетку. Включите выключатель питания.
3. Настройка «Ток» «Импульс». Нажмите «*» для выбора и подтверждения.

(1). Второй ряд первой и второй цифры показывает объем тока. Нажмите «*», и начнет мигать первая цифра, что означает, что параметр можно регулировать кнопками «ВВЕРХ» и «ВНИЗ». Нажмите «*» еще раз для подтверждения.
(2) Вторая цифра будет мигать, что означает, что параметр можно регулировать кнопками «ВВЕРХ» и «ВНИЗ». Нажмите «*» еще раз для подтверждения.
(3) P2 или P1 будут мигать. Пожалуйста, выберите P2 или P1 с помощью кнопок «ВВЕРХ» и «ВНИЗ», чтобы установить импульс. P2 означает сварку один раз в 2 раза. P1 означает сварку один раз в 1 раз.
(4) Нажмите «*» еще раз для подтверждения. Сварщик точечной сварки может выполнять сварку, когда цифра не мигает.
(5) Пожалуйста, установите большую силу тока для сварки толщиной более 0.1 мм.
(6) Таблица тока и времени импульса для настройки числа и настройки ручки.

Введение в сварку

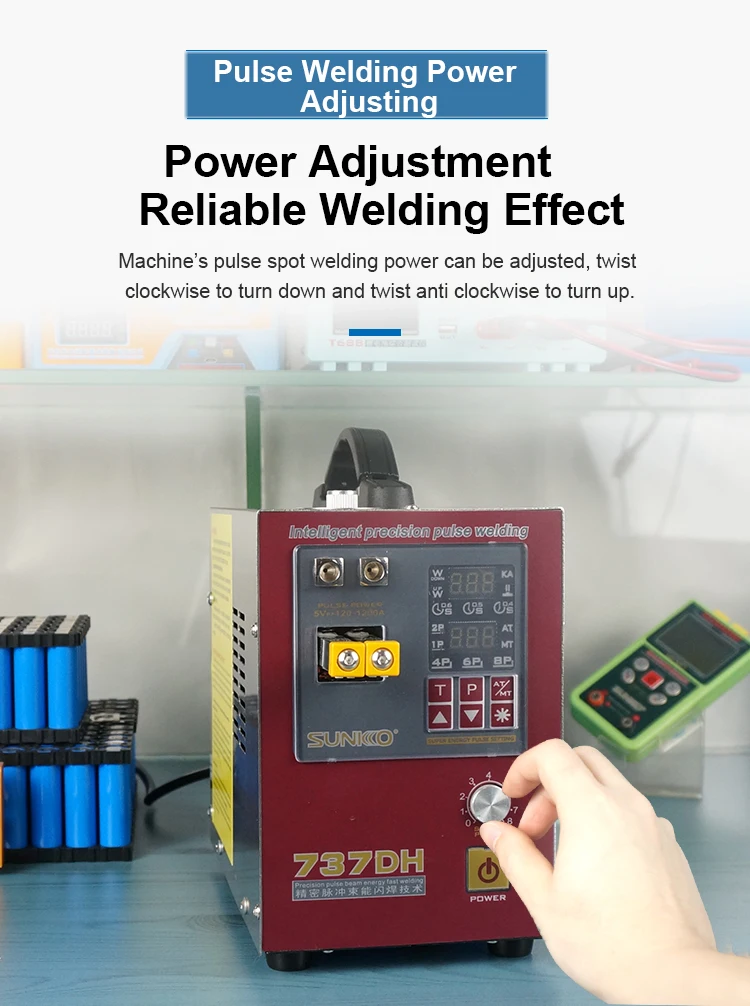

1. Регулятор сварочного давления Пожалуйста, поверните регулятор давления по часовой стрелке, чтобы сварить толщину. Пожалуйста, поверните регулятор против часовой стрелки, чтобы сварить меньшую толщину. Пожалуйста, обратите внимание на место сварки, будь то прочность или небольшой размер. (Примечание: когда регулятор давления на максимум или минимум не будет приварен. Пожалуйста, поверните ручку на другую сторону, и машина снова сможет работать.)
Пожалуйста, для справки, чтобы отрегулировать регулятор давления сварки

2. Установите сварочные шпильки.

До	После

1. Используйте шестигранный ключ, чтобы ослабить винт.
2. Сварочные штифты проходят снизу отверстия.
3. Отрегулируйте длину. Используйте шестигранный ключ, чтобы затянуть винты.
4. Его можно установить по вашему желанию. Но, пожалуйста, не позволяйте 2 сварочным штифтам соприкасаться.

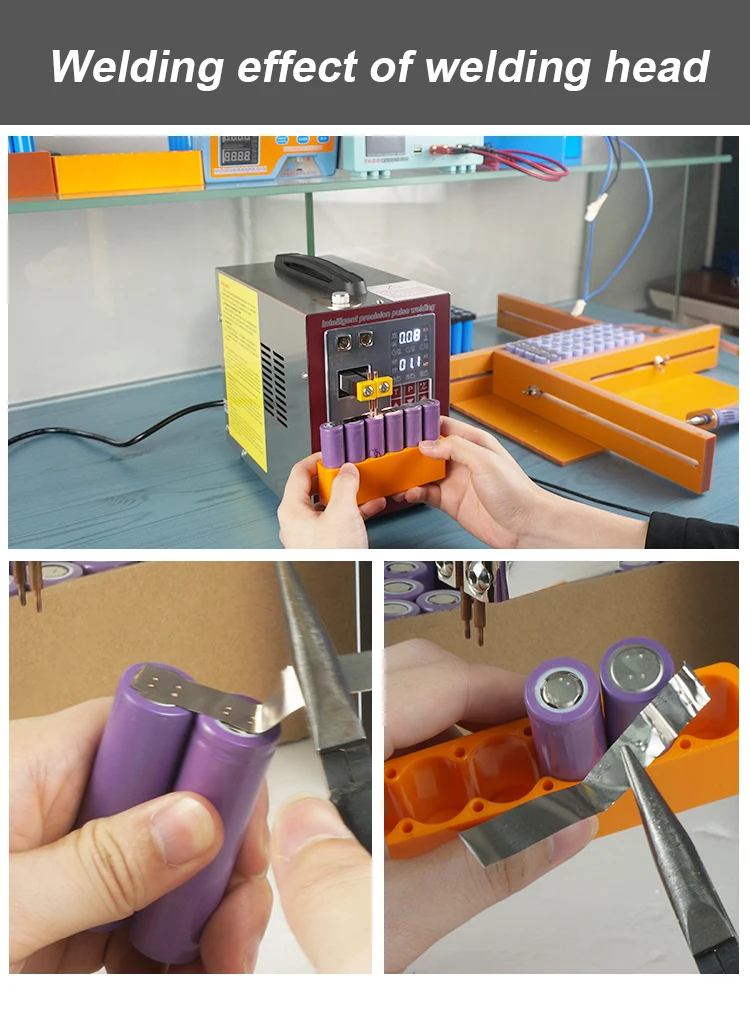

3. Сварка

Плотно прижмись и подтянись	Построенные

1. В зависимости от толщины наплавляемого материала установить силу тока и импульс.
2. Сварочные штифты плотно прижимаются к свариваемой поверхности и толкают сварочный рычаг вверх.

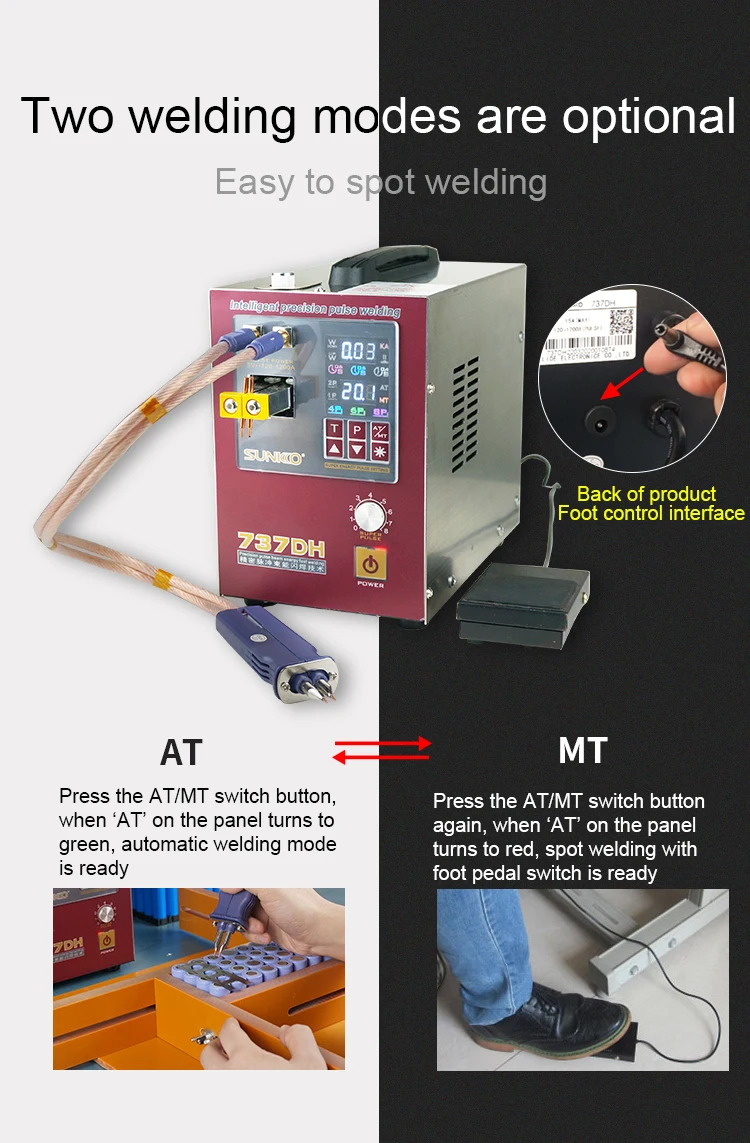

4. Педальный переключатель Пожалуйста, подключите педальный переключатель к панели. Первоначальная функция управления сваркой была перенесена на педальный переключатель для управления.
Направляясь к месту сварки, поднимите сварочный рычаг. затем нажмите педальный переключатель для сварки.

Внимание к использованию

Использование уведомления

1. Чтобы получить хороший эффект сварки, пожалуйста, не используйте активную розетку, и следует использовать настенную розетку, чтобы обеспечить стабильное электропитание.
2. Пожалуйста, размещайте аппарат для точечной сварки в проветриваемых помещениях, чтобы аппарат не рассеивал тепло.
3. Пожалуйста, отрегулируйте подходящее давление сварки для сварки.
4. Обратите внимание, что при достижении установленной температуры внутри аппарата для точечной сварки он будет защищен и перестанет работать, пока температура не остынет.
5. Пожалуйста, дайте машине сделать перерыв при сварке толщиной более 0.2 мм, чтобы избежать перегрева.
6. Пожалуйста, держите поверхность сварочных штифтов чистой, чтобы получить хорошее пятно сварки.

Обслуживание сварочных штифтов

1. Сварочные штифты на новой машине должны быть clampс помощью винтов с шестигранной головкой M4.
2. Пожалуйста, проверьте окисление на 2-контактном кл.amps и растереть его крокусовой тканью.
3. Пожалуйста, проверьте окисление на сварочном штифте и отшлифуйте его наждачной бумагой.
4. Его можно смазать небольшим количеством смазочного масла на сварочном штифте cl.amps и сварочные штифты для предотвращения окисления.

Ремонт простой неисправности

Уведомление

1. Чтобы получить хороший эффект сварки, пожалуйста, не используйте активную розетку, и следует использовать настенную розетку, чтобы обеспечить стабильное электропитание.
2. Пожалуйста, установите регулятор давления на правильный параметр, чтобы избежать нежелательного эффекта сварки.
3. Пожалуйста, держите поверхность сварочных штифтов в чистоте и сотрите оксид наждачной бумагой.
4. Пожалуйста, держите сварочный штифт в острой форме.
5. Пожалуйста, не беспокойтесь об освещении во вспышке. SUNKKO 737G — это мощная машина, мгновенно разряжающая большие токи. Потому что этот момент в 20мс и это нормально.

Фошань Meilide Electronic Co. Ltd.
Тел: 86-0757-28972123 / 28852933
E-mail: mldsunkko@hotmail.com
Веб-сайт: http://sunkko.1688.com
Добавить: № 4 Гуда Роуд Чжанча,
Чанчэн, Фошань, Гуандун, Китай.

СЕРТИФИКАТ КАЧЕСТВА
Имя: ❑ Аппарат для точечной сварки ❑ Тестер
Модель: Обратитесь к этой модели продукта
Дата:
Инспекторы:
Товар прошел проверку и допущен к выпуску с завода!
Отдел контроля качества (Печать)

Фошань Meilide Electronic CO., Ltd.
Гарантийный талон на продукт

Уважаемый клиент:
Благодарим вас за выбор продукции серии SUNKKO.
Мы надеемся, что продукция SUNKKO и послепродажное обслуживание оставят вас довольными.
