Сегодня рассмотрим необычное гибридное аудиоустройство. Усилитель+mp3 плеер+караоке+эквалайзер и пульт ДУ. И все супер бюджетно. Мне было интересно посмотреть на такие low-end усилители, особенно на начинку. Но в этот раз я был удивлен.

Сейчас есть доставка со склада в РФ. А мне высылали транспортной компанией из Китая.
Коробка устройства:

Характеристики:
Номинальное напряжение: AC 110V/220V 50/60Hz, DC12V
Сопротивление нагрузки: от 4 до 16 Ом
Общее гармоническое искажение: ≤ 0.5%
Чувствительность входного сигнала: 200 мВ (± 30 мВ)
Чувствительность на входе микрофона: 9 мВ (± 2 мВ)
Максимальная мощность: 1200 Вт
Отношение сигнал-шум: 90 дБ
Размер: 290 × 95 × 240 мм
Поддержка: USB диск/макс. 64 Гб sd-карта
Цвет: черный

С ней при доставке случилась коллизия:

Возможно на нее кто-то упал, возможно от восторга.
Открываем:

Вставки для защиты есть. Но сработали ли они?

Комплект поставки:

• Многофункциональный усилитель AS-336BU
• Руководство пользователя
• Сетевой шнур
• Мини пульт ДУ

Смотрим на усилитель, вставки от удара не помогли, корпус замяло на левом дальнем углу:

Можно выправить по автомобильным технологиям, толщина крышки около 1 мм.
Передняя панель явно перегружена органами управления и надписями:

Левый верхний угол — четыре входа 6,35 мм под микрофоны караоке с настройками, нижний — топорная кнопка включения и регулятор тембров (ВЧ, НЧ и баланс). По центру общая громкость. Правый верхний угол — mp3 модуль, нижний — эквалайзер 5 полос по каналам.
Сбоку:

Есть даже ручки как у проф. техники.
Сзади корпуса:

Из интересного: тут есть возможность работы от внешнего источника питания 12 В (например автомобильного аккумулятора). Например, для озвучивания мероприятия на природе.
Выходы на акустику не на «прищепках», а винтовые разъемы.
Входы и выходы на тюльпанах.
И антенна 40 см для FM радио.
Снизу ножки с нескользящей вставкой:

Mp3 модуль активируется кнопкой на передней панели, т.е. линейный вход на тюльпанах не зависит от модуля:

там у него радио, Bluetooth, эквалайзер и свой линейный вход на разъеме 3,5 мм. И пульт работает для него. И даже FLAC читает.
FM радио принимает средне по качеству, нужно удлинять антенну.

Самое интересное в таких устройствах безусловно начинка. Я ожидал увидеть «импульсник» в питании и класс Д вроде TPA3116 или автомобильные микросхемы а-ля TDA7560.
Но, смотрим сами.

Да, тут тороидальный трансформатор. И УМЗЧ собран на дискретных элементах с двумя парами выходных транзисторов.
Но вот охлаждение спроектировано не совсем удачно.
Посмотрим подробнее:

Сигнальная часть:

Проводов конечно много, как бедному звуку не запутаться… Общая громкость — сдвоенный переменный резистор 50К.

Включаем девайс, и сразу вспоминается новогодняя гирлянда, атмосферненько:

Послушал AS-336BU от нормального источника и на напольных колонках:

Да играет, но обилие настроек и эквалайзеров не пошло на пользу прозрачности звучания. Тут явный упор на функциональность и мощность в ущерб качеству.
Вот кому было интересно множество крутилок:

Звук можно настроить под свои предпочтения.

Измерим реальную мощность устройства.
На вход синусоидальный сигнал 1 В 1 кГц:

На выходе нагрузка 4,5 Ом, которая держит 300 Вт:

до клиппинга Vpp 36,4 В. Считайте сами, а то опять вал критики будет.
КНИ и интермоды мерить смысла нет никакого.

Вот такое бюджетное устройство.

Источник сигнала уже встроен. Много настроек звука. Возможно, будет интересно для озвучивания мероприятий на открытом воздухе, для этого есть питание от аккумулятора и подключение аж четырех микрофонов с настройками. Для дома можно использовать совсем уж непритязательными меломанами.
Спасибо за внимание. Удачных покупок!

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Если вы собираете более или менее серьезную музыкальную систему или домашний кинотеатр, вам понадобятся усилитель.

Возможное место для ваших реклам! Приветствуется серьезный рекламодатель! Пишите на e-mail договоримся…

Большое количество людей весьма подкованы в этом вопросе и прекрасно разбираются в типах усилителей, их назначении.

Bluetooth усилитель или что такое усилитель?

Усилитель, это устройство которое позволяет исходному электрическому сигналу от источника обрести достаточную мощность.  Конечно, чтобы быть поданным на динамик акустической системы.

В результате получится громкий и четкий звук, которым мы с вами и будем наслаждаться. Как вы все знайте существуем огромное количество устройств с поддержкой Bluetooth.

Однако не все устройства имеют аудио усилитель с Bluetooth, и для их подключения необходимы провода со специальными разъемами.

К примеру, есть акустические колонки, которые подключаются к источнику аудио сигнала с помощью провода с разъемом jack 3,5 мм. Такие колонки можно усовершенствовать.

Bluetooth усилитель Fosi Audio BT10A.

Усилитель для колонок построен на микросхеме TPA3116D2 производства компании Texas Instruments. Чип способен выдать 2 х 50 ватт.

Fosi Audio BT10A обеспечивает детализированное звучание на низких частотах, не создавая посторонних шумов.

Благодаря Bluetooth-интерфейсу усилитель может работать в беспроводном режиме. Внешняя антенна и поддержка профиля A2DP позволяют принимать сигнал на расстоянии до 10 метров.

На тыльной стороне корпуса, выполненного из анодированного алюминия, размещены винтовые разъемы под BFA «бананы», 3.5 мм AUX вход и вход для внешней Bluetooth антенны.

Дизайн устройства выдержан в современном стиле. Компактные размеры и небольшой вес моментально привлекают внимание.

На лицевой стороне располагаются регуляторы звука: громкость воспроизведения, регулировка тембра высоких и низких частот.

Bluetooth усилитель, характеристики:

• Микросхема усилителя: TPA3116*2
• Каналы: 2.0
• Максимальная выходная мощность: 50 Вт * 2
• Отношение сигнал/шум SNR: ≥98дБ
• Чувствительность входа усилителя: ≤280мВ
• Коэффициент гармонических искажений THD: ≤0,5%
• Частотный диапазон: 20Гц-20кГц
• Bluetooth 5.0
• Выходное сопротивление усилителя (импеданс): 2 Ом-8 Ом
• Материал корпуса: алюминий + пластик
• Аудио входы: 3,5 Aux / Bluetooth
• Аудио выход: винтовые разъёмы под BFA «бананы»
• Напряжение питания: 12 — 24V (разъем 5.5*2.5 мм) ( В комплект не входит)
• Максимальный ток: 4,7 А
• Габаритные размеры: 88x130x35 мм

По случаю интереса, наткнулся на  aliexpress.

Кому надо по больше мощности, есть решение с BT20A. Характеристики похожи, но мощности больше.

Bluetooth усилитель  для колонок Fosi Audio BT20A

Он построен на микросхеме TPA3116D2 производства компании Texas Instruments. Однако чип такой же как и у BT10A.

За то чип способен выдать 2 х 100 ватт. Fosi Audio BT20A обеспечивает детализированное звучание на низких частотах, не создавая посторонних шумов. Благодаря Bluetooth интерфейсу усилитель может работать в беспроводном режиме.

Внешняя антенна и поддержка профиля A2DP позволяют принимать сигнал на расстоянии до 10 метров.

Bluetooth усилитель, характеристики:

• Микросхема усилителя: TPA3116D2
• Каналы: 2.0
• Максимальная выходная мощность: 100 Вт * 2
• Отношение сигнал/шум SNR: ≥98дБ
• Чувствительность входа усилителя: ≤280мВ
• Коэффициент гармонических искажений THD: ≤0,5%
• Частотный диапазон: 20Гц-20кГц
• Bluetooth 5.0
• Выходное сопротивление усилителя (импеданс): 2 Ом-8 Ом
• Материал корпуса: алюминий + пластик
• Аудио входы: 2RCA / Bluetooth
• Аудио выход: винтовые разъёмы под BFA «бананы»
• Напряжение питания: 12 — 24V (разъем 5.5*2.5 мм)
• Максимальный ток: 4,5 А
• Габаритные размеры: 90x108x36 мм

Для более продвинувших свое понимание, что почем и зачем, не дорогой но интересный усилитель.

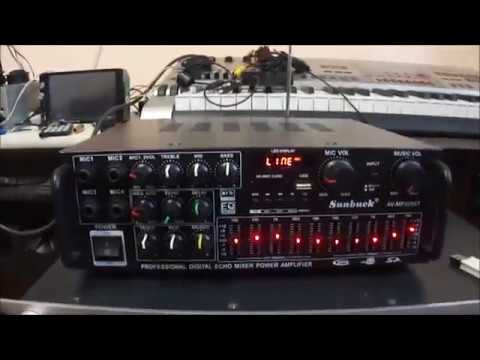

Усилитель Sunbuck AV-MP326BT.

Sunbuck AV-MP326BT – усилитель со встроенным аудиоплеером, FM-радио, Bluetooth, эквалайзером, поддержкой USB флешек и карт памяти SD.

Так же четырьмя входами для микрофонов. Ну совсем круто, почти студийный вариант, но давольно дешевый по деньгам.

Максимальная мощность 2х400Вт (номинальная 2х200Вт), что позволяет использовать его как дома, так и для проведения различных мероприятий.

В усилителе предусмотрены клеммы для подключения автомобильного аккумулятора 12В.
Для настройки звучания есть 10 полосный эквалайзер с подсветкой.  Регулировка высоких и низких частот, отдельная регулировка громкости, реверберации, эха.

Тона (3 регулировки) для двух вокальных трактов (в каждом по 2 входа для микрофонов).

Интерфейсы.

Входы: 2 audio input 2*RCA
Выходы: audio output 2*RCA
Разъемы для акустики: винтовые зажимы
Характеристики:
Напряжение питания: 220 В — 240 В 50/60 Гц / или 12В, 5-10А
Номинальная мощность (RMS): 200 Вт + 200 Вт
Максимальная мощность: 400 Вт + 400 Вт
Стандартный импеданс: от 4 до 16 Ом
Частотная характеристика: 20Гц — 20кГц (+ 3дБ)
S / N: >= 90 дБ
Искажение: <= 0,5%
Чувствительность входного сигнала: 200 мВ (+ 30 мВ)
Микрофон входная чувствительность: 9 МВ (+ 2 мВ)
Выходной уровень записи: 1 В
Дополнительный выходной уровень: 1 В
Тип: усилитель мощности звука, стерео
Вокальный тракт: 2 вокальных тракта
Поддержка: USB-диск / Макс. 64GB SD-карта (не входит в комплект)
Размеры: 29*24*10 см

Регулировки звука:

Громкость воспроизведения, Регулировка баланса, Регулировка тембра высоких частот, Регулировка тембра низких частот. Регулировка тембра средних частот, Усиление баса, Тонкомпенсация, Эквалайзер.
