Описание

Особенности:

Режимы охлаждения и нагрева и выхода сигнала тревоги являются дополнительными. Управление температурой принимает режим гистерезиса, настройки параметров пользователя и настройки меню менеджера, настройки температуры пользователя верхние и нижние лимиты, и когда датчик неисправен, работает синхронизация нажатия. Пресс-задержка регулируемая, коррекция температуры, сигнализация. Универсальный.

Технические данные:

Напряжение питания: 220 В переменного тока ± 10% (12 В постоянного тока ± 10% опционально)

Потребляемая мощность машины: <5 Вт

Диапазон температур:-40 °C + 99 °C

Диапазон контроля температуры:-40 °C + 70 °C

Разрешение: 1 °C

Точность измерения: ± 1 °C

Диапазон коррекции температуры:-5 ∽ + 5 °C

Компрессор: 0-9 минут регулируется

Выходная контактная мощность компрессора: 7A/240VAC

Размер машины: 77,0 × 34,5 × 65,5 (мм)

Размер панели: 77,0 × 34,5 (мм)

Размер установки: 70,5 × 28,5 (мм)

Настоящее руководство по эксплуатации (РЭ) предназначено для изучения  конструкции, технических характеристик, правил эксплуатации контроллера (регулятора температуры) STC-1000 (в дальнейшем по тексту – «прибора»).

Перед установкой прибора в объект регулирования  необходимо внимательно ознакомиться с настоящим РЭ.

Прибор  рекомендуется эксплуатировать при температуре окружающего воздуха от минус  10 до  плюс  60°С,  относительной влажности (45–85)%.

1  Назначение.

   Контроллер (регулятор температуры) STC-1000  предназначен для контроля и поддержания температуры объектов эксплуатации производственно-технического и бытового назначения. Прибор имеет два реле и может управлять одновременно нагревателем и холодильником.

   В качестве датчика температуры используется NTC термистор  длиной присоединительного кабеля 1 м.  Датчик температуры входит в комплект поставки прибора.

 2  Технические характеристики

   2.1  Питание от сети перемененного тока напряжением 110 — 220В,  50 Гц.

   2.2  Диапазон регулирования температуры (задания уставки)  от  минус 50  до плюс 99°С.

   2.3  Разрешающая  способность измерения температуры и задания уставки  0,1°С.

   2.4  Возможность юстировки контроллера с дискретностью 0,1°С.

   2.5  Диапазон задания температурного гистерезиса (разницы между температурой выключения и температурой включения реле) – от  0,3 до 10°С.

   2.6  Время задержки включения реле «Cooling» (холодильника) – от 0 до 10 мин.

   2.7  Максимальные коммутируемые токи реле – 8 А (максимальная мощность нагрузки –  1,5 кВт при 220 В 50Гц и cos j ³ 0,6).

• Габаритные размеры 75х35х85 мм.

3  Указания мер безопасности

  3.1  Внимание! В приборе  используется напряжение питания опасное для жизни человека.

  3.2 Все подключения, а также техническое обслуживание и ремонт необходимо осуществлять  при  отключенной  сети.

  3.3   Установка, подключение прибора к сети и нагрузке должны производиться  только квалифицированными специалистами,  изучившими настоящее РЭ. Все соединения должны быть тщательно заизолированы. а токоведущие части закрыты, см. п.6.1.

  3.4 Не допускается попадания влаги на контакты клеммника и внутрь  прибора.

  3.5 При эксплуатации и техническом обслуживании прибора  необходимо соблюдать  «Правила технической эксплуатации электроустановок потребителем» и «Правила техники безопасности при эксплуатации электроустановок».

  3.6  При использовании прибора совместно с нагревателем — ТЭНом, тепловентилятором, конвектором  и др.  обязательно заземлите последний.

  3.7  Если терморегулятор с нагревателем применяются  для регулирования температуры во влажном помещении – погребе, подвале, теплице…, примите дополнительные меры безопасности: используйте кабели с надежной ПВХ-изоляцией, обязательно двойной, все кабели закрепите, (используйте кабель-каналы), кабель на полу  поместите в защитную трубу.

Перед тем, как войти в помещение, отключайте терморегулятор от сети!

Помните, что влажное помещение представляет собой повышенную опасность!

  4  Устройство и принцип действия

   4.1  Конструктивно прибор  выполнен  в  пластмассовом щитовом корпусе. Все подключения осуществляются  через клеммник,  расположенный  с обратной стороны.

   4.2  На передней панели управления и индикации  расположены:

           –  цифровой светодиодный индикатор;

           – индикаторы «Heat» и «Cool», отображающие включенные состояния реле нагрева и охлаждения соответственно;

            – кнопки для управления и программирования: «Вкл» , «S», «Вверх», «ВНИЗ»

   4.3  Программируемые параметры, отображаемые меню:

F1 – установка температуры выключения реле;

F2 – задание температурного гистерезиса (от 0,3°С до 10°С).;

F3 – установка времени задержки включения реле;

F4 – задание смещения характеристики по температуре (юстировка от –10°С до +10°С).

   4.4  Принцип действия. В самом общем варианте применения прибор может управлять одновременно работой нагревателя и холодильника, например, нагревателем и вентилятором в погребе зимой и осенью. Допустим, установлены след параметры:  Т выкл  = 5°С; гистерезис = 2°С.

Вар.1: температура датчика (в объеме) ниже 3°С  Прибор нагреет датчик (объем) до 5 град, после чего реле «Heat» отключит нагреватель. Температура опустится до 3 °С – реле включится и т.д.  Вар 2: температура на датчике достигла 7 град. Прибор включит холодильник (реле «Cool»), температура опустится до 5°С – холодильник  выключится…

   5  Подготовка к работе

    5.1  Подключите к  прибору  сетевой кабель, кабели нагрузок  (нагреватель или охладитель или то и др. вместе) согласно схеме на верхней панели прибора. В общем варианте схема может выглядеть так: контакты 1, 5 и 7 соединены вместе; контакт 6 соединен с нагревателем, 8 – с холодильником; контакт  2 соединен с нагревателем и холодильником; к  контакту  1 и 2 подключен сетевой кабель.

   5.2 Включите прибор в сеть, при этом на индикаторе должна отобразиться текущая температура. Если прибор не включится, нажмите и удерживайте 4 сек кнопку (в дальнейшем кн.)  «Вкл».

   5.3 Программирование. Режим программирования предназначен для записи в энергонезависимую память прибора требуемых параметров. Заданные значения сохраняются при выключении питания.

Нажмите и удерживайте кн.  «S»  до появления символа  F1. Отпустите и вновь нажмите кн. «S» и, не отпуская ее,  установите кнопками  «Вверх» –«Вниз»  температуру  выключения. Отпустите все кнопки и коротко нажмите кн. « Вкл»  для запоминания  установленного. значения.

Перейдите к установке следующего  параметра — F2:  нажмите кн. «S»  и удерживайте ее до появления символа F1; отпустите кн. «S»  и нажмите кн. «Вверх» — появится символ F2; нажмите кн. «S» и, удерживая ее, установите значение гистерезиса.  Отпустите все кнопки и коротко нажмите кн. «Вкл».

Аналогично установите параметры F3  и F4. Вначале значение F4 можно установить равным  0.

Установленные температуру и гистерезис можно проверить, нажимая поочередно  кнопки  «Вверх» и «Вниз».

Появление на индикаторе символа  ЕЕ, сопровождающегося звуковым сигналом,  сигнализирует об обрыве датчика, символа НН – о выходе за пределы диапазона измерения.  Если на индикаторе появится символ Er, нажмите на кн. «S» и удерживайте ее до перезагрузки контроллера. После этого надо будет повторить настойку прибора.

Нажав и удерживая  4 сек кн. «Вкл», контроллер можно выключить  и  включить.

6  Юстировка

   Перед эксплуатацией прибора необходимо проверить точность показания температуры в выбранном  диапазоне. Для юстировки следует использовать

измеритель температуры (термометр) класса точности не хуже 0,25. Датчик температуры прибора  и контрольный датчик (термометр) помещают в термостатированный объем, выдерживают по времени не менее 30 мин, и

сверяют показания. При необходимости корректируют значения параметром F4.

   Периодичность проведения данной процедуры — не реже одного раза в год.

   7  Гарантийные обязательства

   Гарантийный срок эксплуатации – 12 месяцев со дня продажи.

В случае выхода прибора в течение этого срока при соблюдении потребителем правил эксплуатации  поставщик осуществляет его бесплатный ремонт или замену. Гарантии не распространяются на изделия с внешними повреждениями корпуса прибора или датчика, с вышедшими из строя компонентами регулятора в результате неправильного соединения токоведущих проводников, превышения допустимой мощности нагрузки или  короткого замыкания.

Поставщик: ООО «Лионика». г. Новосибирск, ул. Русская,  39, оф 517,  тел. 383(306-58-96).

Почтовый адрес: 630060, г. Новосибирск, ая 60, тел. (383)333-69-11, 8-913-461-24-58,                      e-mail: lionica2000@mail.ru  https://.lionica.ru

Дата продажи_______

Описание

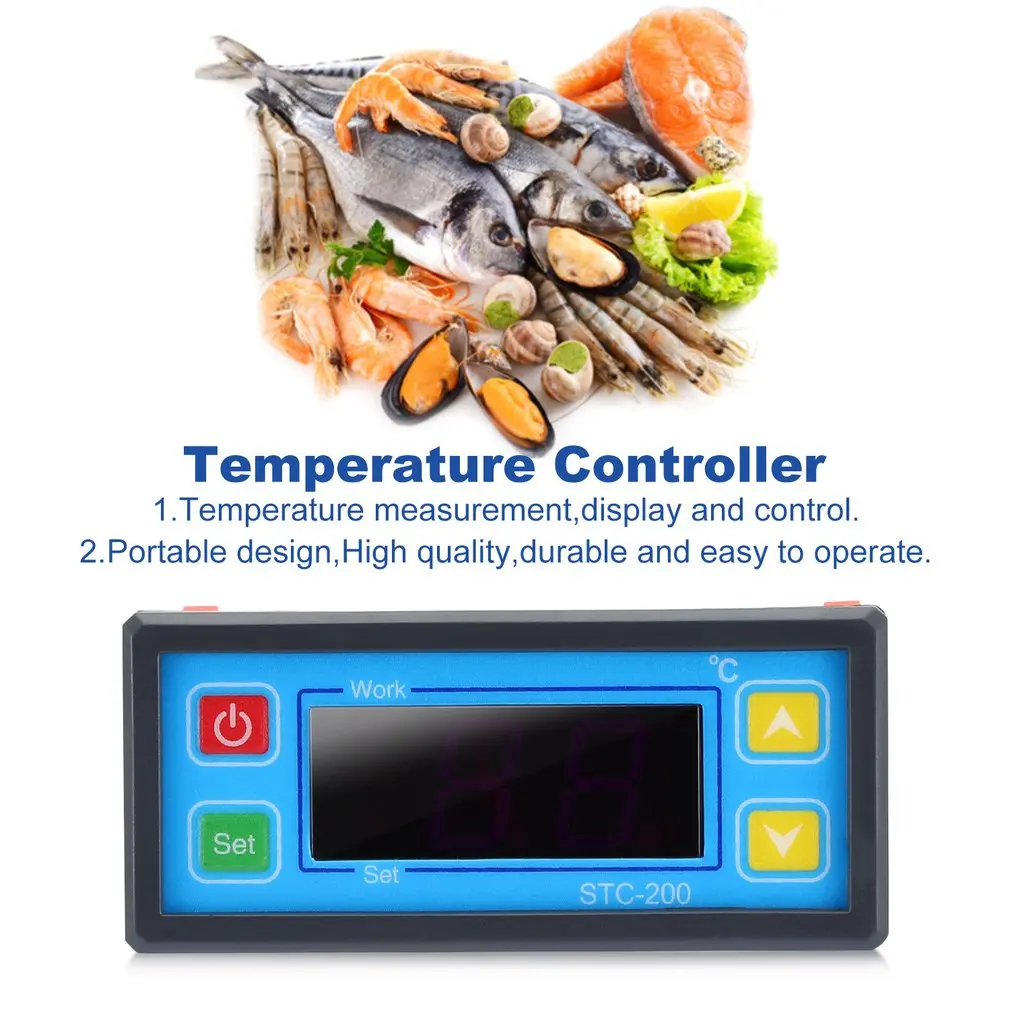

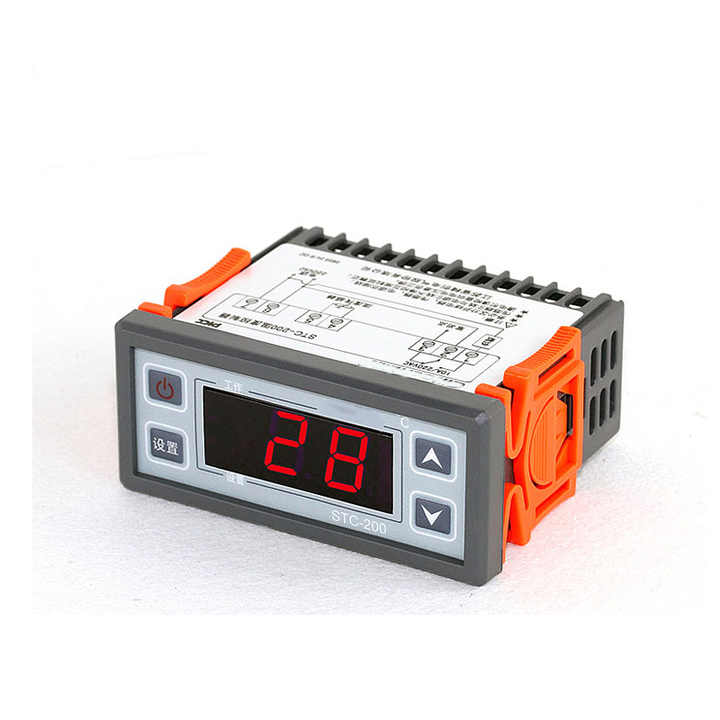

STC-200 + цифровой контроль температуры микрокомпьютерный термостат переключатель регулятор регулируемый термометр терморегулятор

Особенности:
1. Измерение температуры, отображение и контроль.
2. Калибровка температуры.
3. Портативный дизайн, высокое качество, прочный и простой в эксплуатации.
4. Защита от задержки запуска компрессора.
5. Сигнал тревоги, когда температура превышает температурный лимит или когда ошибка датчика.

Описание:
1. Миниатюрный дизайн, небольшой размер, вес на светильник, универсальность.
2. Простое управление, подходит для машина для морепродуктов.
3. Настройка Температуры верхние и нижние границы, коррекция температуры, датчик температуры аварийный сигнал.

Технические характеристики:
Модель: STC-200 +
Материал: Пластик
Цвет: черный
Напряжение питания: 220 В, 110 В, 24 В, 12 В (опционально)
Рабочая температура окружающей среды:-5 ° ~ + 60 °
Температура хранения:-30 ° ~ + 85 °
Относительная влажность: 20%-60% (без конденсата)
Потребление Ватт: <5 Вт
Диапазон измерения температуры:-40 °-+ 99 °
Диапазон регулирования температуры:-400 °-+ 70 °
Точность: ±1°
Мощность контакта реле: 10A/250VAC/30VDC
Разрешение: 1 °
Размер отверстия: 70,5×28,5 мм
Размер изделия: 77×34,5×65,5 мм/3,00×1,35 x 2.56in
Вес изделия: 148 г/5,18 унций

Посылка информации:
Размер посылка: 100x80x60 мм
Вес посылка: 200 г/7 унций
Цветная коробка посылка

Посылка включает в себя:
1 x Температура контроллер
1 х кабель
Руководство пользователя-1 шт.;
