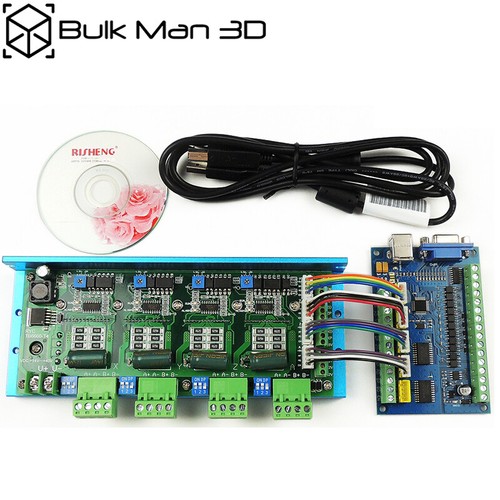

STB5100 5-осевой USB-контроллер mach3, подходит для всех версий программного обеспечения mach3, поддерживает все версии операционной системы Windows, прост в использовании, очень подходит для пользователей, использующих программное обеспечение mach3 для создания гравировального станка.

Плата драйвера 4 оси TB6600-T4, самым большим преимуществом которой является то, что она может подключать плату параллельного интерфейса, а также может подключать плату интерфейса USB для удовлетворения потребностей клиента. Используя микросхему драйвера Toshiba TB6600HG, максимальный выходной ток 4,5 А, плавная регулировка тока, одновременно можно управлять 4 шаговыми двигателями, подходит для шагового двигателя NEMA17, NEMA23, имеет источник питания 12 В, может использоваться для интерфейсной платы MACH3 или контроллер ЧПУ; имеют большой ток драйвера, плавный ход, тихий небольшой объем, удобную установку, высокую стоимость, подходит для изготовления станков с ЧПУ и другого оборудования для автоматизации.

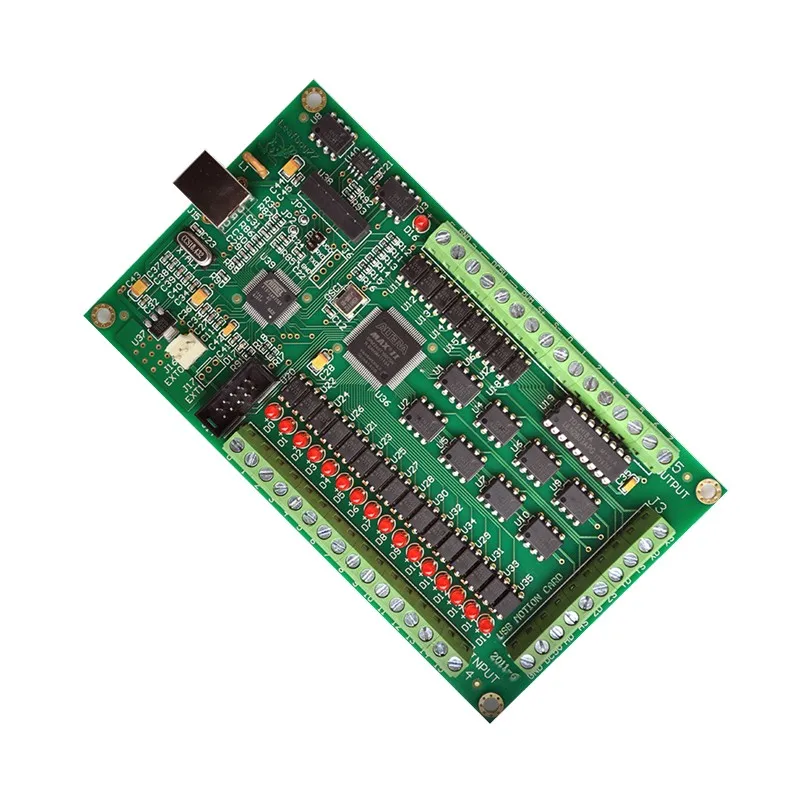

Особенности платы управления STB5100:

<р>1. Поддержка операционных систем Windows XP, Windows 7 32/64bit, Windows8, Windows10;

<р>2. Применимо ко всем версиям программного обеспечения mach3;

<р>3. Поддержка 5-осевого управления ЧПУ, возможность подключения пяти драйверов шаговых двигателей или сервоприводов;

<р>4. Максимальная частота выходного импульса составляет 100 кГц, а ширина импульса может автоматически изменяться в зависимости от частоты импульса, что может быть применимо к драйверу с обратной связью со строгими требованиями к импульсу;

<р>5. Можно подключить пять интерфейсов входного сигнала с изоляцией оптопары: концевой выключатель, аварийный выключатель, датчик нуля автоматического инструмента, домашний переключатель, переключатель датчика NPN;

<р>6. Интерфейс сигнала управления инвертором (изоляция оптопары): выходной сигнал управления скоростью 0-10 В, сигнал управления скоростью ШИМ, сигнал управления запуском шпинделя, используется для программного обеспечения mach3 для управления скоростью шпинделя, запуском и остановом;

<р>7. Четыре универсальных интерфейса выходного сигнала, максимальный выходной ток 500 мА, могут управлять реле, электромагнитными клапанами, используемыми для управления туманом, насосами, цилиндрами и другим оборудованием;

<р>8. Поддержка внешнего подключения электронного маховика, использование интерфейса HDR15 для подключения электронного маховика, используемого для ручного управления станками;

<р>9. Добавьте интерфейс включения сигнала, который можно использовать для управления сигналом включения драйвера;

<р>10. Питание платы управления: напряжение 12-24В постоянного тока, ток более 500мА.

USB-5

Размеры:

USB-5

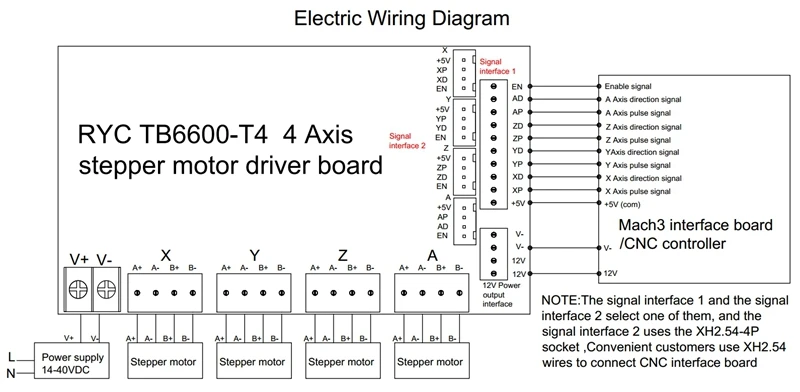

Особенности платы драйвера шагового двигателя TB6600-T4:

1. Тип входного питания постоянного тока: +14 В ~ 40 В;

2. Выходной ток: 0 ~ 4,5 А, плавная регулировка тока;

Выходная мощность 3,12 В: максимальный выходной ток 2 А для контроллера ЧПУ или блока питания интерфейсной платы Mach3;

4.Автоматическая функция половинного тока: когда двигатель останавливается, ток в режиме ожидания автоматически уменьшается до половины рабочего тока, чтобы уменьшить нагрев драйвера;

<р>6. Функция автоматического затухания: чип регулирует текущий режим затухания в соответствии с параметрами двигателя и скоростью работы, чтобы уменьшить шум драйвера.

7.Форма защиты: защита от перегрева, защита от перегрузки по току

8.Максимальная частота пульса – 200 кГц.

Плата драйвера TB6600 1 Axis использует новый оригинальный чип Toshiba TB6600, стабильный, заблокированный без каких-либо шумов. Корпус радиатора достаточно большой, охлаждающий эффект очень хороший! Отправьте бесплатно четыре белых пластиковых изоляционных столбца, что позволит клиентам получить фиксированную опору, изолирующая плата драйвера очень удобна!

Особенности платы управления STB5100:

<р>1. Поддержка операционных систем Windows XP, Windows 7 32/64bit, Windows8, Windows10;

<р>2. Применимо ко всем версиям программного обеспечения mach3;

<р>10. Питание платы управления: напряжение 12-24В постоянного тока, ток более 500мА.

USB-5

Размеры:

USB-5

Характеристики платы драйвера шагового двигателя TB6600 1 Axis:

1. Тип входного питания постоянного тока: 12–40 В;

2. Выходной ток: 0~4,5 А, бесступенчатая регулировка;

4.Автоматическая функция половинного тока: половинный или полный ток можно выбрать с помощью переключателя;

5.Форма защиты: защита от перегрева, защита от перегрузки по току;

Порты ввода/вывода:

1,24 В+: положительный полюс постоянного тока

2.GND: Катод питания постоянного тока

3.A+ A-: шаговый двигатель, одна обмотка

4.B+ B-:Другая обмотка шагового двигателя

5.CLK-: Шаговый импульсный вход + 5 В (действующий нарастающий фронт, длительность нарастающего фронта> 10 мкс)

6.CW-: Ввод направления шагового двигателя, уровень напряжения отключен, высокий уровень вперед, низкий уровень назад

Читайте также:

Ошибки котла wisman vitopend 100 без индикации горит красная лампочка

Как установить wordpress на компьютер

Уроки Sony Vegas по настройке проекта

Как сохранить видео в vlc

Для игры требуется DirectX 11, но он уже установлен

Источник

moscow: Мастер; Сообщения: 554; Зарегистрирован: 27 фев 2018, 20:52; Репутация: 70; Настоящее имя: Олег Милантьев; Откуда: ПодКраснодар; Контактная информация:

Re: STB5100 USB MOTION CARD

GRBL у меня был. Начинал с китайских гравёров 1610 и 3018.
Он мне нравился больше Mach.

Не вникал, как именно работает 5100, возможно как ты рассказал.
Инвертор к плате я не подключал. Ставлю на нём нужную мне скорость и включаю / выключаю вручную. Уже привык.
Питаю её от 24В.

Курдль: Мастер; Сообщения: 1776; Зарегистрирован: 20 мар 2018, 16:55; Репутация: 241; Настоящее имя: Курдль Энтеропийский; Откуда: Msk; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

Курдль » 14 июн 2020, 20:01

moscow писал(а):GRBL у меня был. Начинал с китайских гравёров 1610 и 3018.
Он мне нравился больше Mach.

Но у GRBL 1.1 есть небольшая проблема — всего 3 оси

Коллеги! А у кого есть мануал по настройке Mach3 под STB5100?
Интересует нумерация пинов/портов для входных, выходных сигналов и управления шпинделем.
Заранее благодарен!

shalek: Почётный участник; Сообщения: 3019; Зарегистрирован: 25 авг 2014, 10:40; Репутация: 2573; Настоящее имя: Александр; Откуда: РБ Бобруйск; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

shalek » 14 июн 2020, 20:33

Курдль писал(а):А у кого есть мануал по настройке Mach3 под STB5100?

Курдль: Мастер; Сообщения: 1776; Зарегистрирован: 20 мар 2018, 16:55; Репутация: 241; Настоящее имя: Курдль Энтеропийский; Откуда: Msk; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

Курдль » 14 июн 2020, 23:03

Спасибо!
Однако не получается
Состояние выхода FWD не меняется.
На том выходе стоит оптрон с общим коллектором. Я подключаю нагрузку (на стенде — просто светодиод через резистор 1КОм) к FWD с одной стороны и к +12 — с другой. По идее управляющий оптрон должен замыкать цепь на землю. Но этого не происходит. Более того — на входе того оптрона напряжение не меняется при нажатии «Вкл/Выкл шпинделя». При этом на выходе AVI появляется / исчезает напряжение, равно как и на выходе PWM.
Я настроил так, как в мануале:

P.S. А Mach3 обязательно из приложенного дистрибутива устанавливать, или подойдет обычный R3.043.066 (с плагином BL-USBMach)?

Курдль: Мастер; Сообщения: 1776; Зарегистрирован: 20 мар 2018, 16:55; Репутация: 241; Настоящее имя: Курдль Энтеропийский; Откуда: Msk; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

Курдль » 15 июн 2020, 23:16

Курдль писал(а):P.S. А Mach3 обязательно из приложенного дистрибутива устанавливать, или подойдет обычный R3.043.066 (с плагином BL-USBMach)?

Наследие моих страданий
Действительно, установка Mach3 с китайского диска, решила проблему. Этот дистрибутив преднастроенный конкретно под карту.
Может быть если скрупулезно повторить все его настройки на другой версии — то она тоже нормально взлетит.

Rybin: Новичок; Сообщения: 2; Зарегистрирован: 12 июл 2020, 19:57; Репутация: 1; Настоящее имя: Рыбин Сергей Анатольевич; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

Rybin » 12 июл 2020, 20:18

То-есть маch3 уже с настройками под 5100 идет?
Проблем с управлением частотником нет?

Курдль: Мастер; Сообщения: 1776; Зарегистрирован: 20 мар 2018, 16:55; Репутация: 241; Настоящее имя: Курдль Энтеропийский; Откуда: Msk; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

Курдль » 12 июл 2020, 23:46

Rybin писал(а):То-есть маch3 уже с настройками под 5100 идет?
Проблем с управлением частотником нет?

Та, что поставлялась на диске вместе с картой — уже настроена.
Проблем в управлении шпинделем нет.
Сигналы AVI, FWD, PWM, O1 управляются, как в документации.

Rybin: Новичок; Сообщения: 2; Зарегистрирован: 12 июл 2020, 19:57; Репутация: 1; Настоящее имя: Рыбин Сергей Анатольевич; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

Rybin » 18 июл 2020, 15:31

Установил STB5100 — работает нормально, программы отрабатывает, шпинделем через частотник управляет.
Но вот мой пульт WHB04B работает с глюками. При остановке вращения ручки, то встанет, то продолжает работать. Цифры при остановке не сразу останавливаются.
До этого стоял 200 кГц NVEM V2 подключаемый через LAN и работал идеально, но сдох у него LAN.
Пока есть мысли поменять mach3 на тот, что раньше стоял и настройки взять от контроллера 5100

michael_s: Новичок; Сообщения: 29; Зарегистрирован: 18 дек 2014, 21:34; Репутация: 1; Настоящее имя: Михаил; Откуда: Тамбов; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

michael_s » 23 июл 2020, 22:13

Подскажите пожалуйста , на stb5100 работает slave axis (подчиненная ось, например когда на Y два мотора) ?

Курдль: Мастер; Сообщения: 1776; Зарегистрирован: 20 мар 2018, 16:55; Репутация: 241; Настоящее имя: Курдль Энтеропийский; Откуда: Msk; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

Курдль » 24 июл 2020, 09:26

michael_s писал(а):Подскажите пожалуйста , на stb5100 работает slave axis (подчиненная ось, например когда на Y два мотора) ?

Нет. И производитель об этом писал в FAQ.
Однако!
Зачем реализовывать slave axis на уровне управления. когда можно просто подать один и тот же сигнал (точнее — сигналы PUL и DIR) на 2 драйвера?

michael_s: Новичок; Сообщения: 29; Зарегистрирован: 18 дек 2014, 21:34; Репутация: 1; Настоящее имя: Михаил; Откуда: Тамбов; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

michael_s » 24 июл 2020, 10:02

Курдль писал(а):

michael_s писал(а):Подскажите пожалуйста , на stb5100 работает slave axis (подчиненная ось, например когда на Y два мотора) ?

Нет. И производитель об этом писал в FAQ.
Однако!
Зачем реализовывать slave axis на уровне управления. когда можно просто подать один и тот же сигнал (точнее — сигналы PUL и DIR) на 2 драйвера?

А другой продавец такой платы сказал что подчиненная ось есть Поэтому и интересно.
А вариант с одним сигналом на 2 драйвера не очень. По хорошему нужно 2 концевика , чтоб все при хоуминге было прямо.

Курдль: Мастер; Сообщения: 1776; Зарегистрирован: 20 мар 2018, 16:55; Репутация: 241; Настоящее имя: Курдль Энтеропийский; Откуда: Msk; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

Курдль » 24 июл 2020, 10:13

michael_s писал(а):А вариант с одним сигналом на 2 драйвера не очень. По хорошему нужно 2 концевика , чтоб все при хоуминге было прямо.

Объяснение принято.
А как это на голой Mach3 плате под LPT реализовано?

michael_s: Новичок; Сообщения: 29; Зарегистрирован: 18 дек 2014, 21:34; Репутация: 1; Настоящее имя: Михаил; Откуда: Тамбов; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

michael_s » 24 июл 2020, 10:16

Курдль писал(а):

michael_s писал(а):А вариант с одним сигналом на 2 драйвера не очень. По хорошему нужно 2 концевика , чтоб все при хоуминге было прямо.

Объяснение принято.
А как это на голой Mach3 плате под LPT реализовано?

LPT плата без мозгов такое не умеет. STB4100 кстати имеет режим slave axis , поэтому странно , вроде stb5100 — развитие stb4100 , а функцию полезную не реализовали ?

Курдль: Мастер; Сообщения: 1776; Зарегистрирован: 20 мар 2018, 16:55; Репутация: 241; Настоящее имя: Курдль Энтеропийский; Откуда: Msk; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

Курдль » 24 июл 2020, 10:24

michael_s писал(а):LPT плата без мозгов такое не умеет. STB4100 кстати имеет режим slave axis , поэтому странно , вроде stb5100 — развитие stb4100 , а функцию полезную не реализовали ?

Вот теперь мне не понятно
Откуда у STB4100 и STB5100 возьмутся собственные мозги, если всё их предназначение — преобразовать данные от USB в сигналы, аналогичные LPT?
На этих платах нет никакого микроконтроллера — только интерфейсный чип, буфферизующий и передающий сигнелы туда/сюда.
А Вы уверены в таких способностях STB4100?

Cvazist: Мастер; Сообщения: 1036; Зарегистрирован: 16 окт 2017, 16:07; Репутация: 82; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

Cvazist » 24 июл 2020, 10:28

Курдль писал(а):
На этих платах нет никакого микроконтроллера — только интерфейсный чип, буфферизующий и передающий сигнелы туда/сюда.
А Вы уверены в таких способностях STB4100?

Не согласен. Куда тогда деваються плавные подъезды к лимитам и почему не работают стандартные макросы?

michael_s: Новичок; Сообщения: 29; Зарегистрирован: 18 дек 2014, 21:34; Репутация: 1; Настоящее имя: Михаил; Откуда: Тамбов; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

michael_s » 24 июл 2020, 10:37

Курдль писал(а):

michael_s писал(а):LPT плата без мозгов такое не умеет. STB4100 кстати имеет режим slave axis , поэтому странно , вроде stb5100 — развитие stb4100 , а функцию полезную не реализовали ?

Вот теперь мне не понятно
Откуда у STB4100 и STB5100 возьмутся собственные мозги, если всё их предназначение — преобразовать данные от USB в сигналы, аналогичные LPT?
На этих платах нет никакого микроконтроллера — только интерфейсный чип, буфферизующий и передающий сигнелы туда/сюда.
А Вы уверены в таких способностях STB4100?

Нет , все же мозги в stb4100 и stb5100 есть , это обычный микроконтроллер по типу stm32F103 (usb реализован как раз на нем), но в данном случае slave axis реализуется как минимум на уровне плагина mach3 (возможно дополнительно еще и со стороны железки).
Кстати насколько понимаю основное отличие stb4100 от stb5100 в том что в 4100 оси управляются с ног микроконтроллера , а в 5100 через расширитель портов ( микруха) , именно за счет этого в 5100 больше осей.

Продавец https://aliexpress.ru/item/4000955501832.html дословно ответил вот так

this support 5 axis. support slave axis
you can use it
if don’t work. you can send back to us in 7 days. it’s free
free return after get the product in 7 days

Курдль: Мастер; Сообщения: 1776; Зарегистрирован: 20 мар 2018, 16:55; Репутация: 241; Настоящее имя: Курдль Энтеропийский; Откуда: Msk; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

Курдль » 24 июл 2020, 10:55

О! Это ващще левый продавец и карта у него — подделка реплики копии оригинала
Я одну такую выбросил (кондёр взорвался и у нее нет даже PWM-выхода).
Более менее приличные карты (просто реплика копии оригинала) у https://aliexpress.ru/item/32891959270.html

Cvazist писал(а):Не согласен. Куда тогда деваються плавные подъезды к лимитам и почему не работают стандартные макросы?

Одно дело — похерить существующие функции, другое — привнести новые
Не могу себе представить, как заставить STB5100 карту и подобные выполнять дополнительные функции, не предусмотренные Mach3
Ведь даже никакого интерфейса для настройки этих карт не предусмотрено.
Они просто прикидываются Mach3-LPT картами и программа Mach3 такими их и воспринимает.
Тогда, видимо, я поспешил с ответом «не поддерживает slave-axis», т.к. сейчас на сайте продавца не нашел такой инфы :/
Если функция реализуется макросом, то может быть и работает…
К тому же сам такой потребности не имел, т.к. мой станок имеет по одному приводу на ось.

michael_s: Новичок; Сообщения: 29; Зарегистрирован: 18 дек 2014, 21:34; Репутация: 1; Настоящее имя: Михаил; Откуда: Тамбов; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

michael_s » 24 июл 2020, 11:01

Курдль писал(а):

О! Это ващще левый продавец и карта у него — подделка реплики копии оригинала
Я одну такую выбросил (кондёр взорвался и у нее нет даже PWM-выхода).
Более менее приличные карты (просто реплика копии оригинала) у https://aliexpress.ru/item/32891959270.html

Cvazist писал(а):Не согласен. Куда тогда деваються плавные подъезды к лимитам и почему не работают стандартные макросы?

Одно дело — похерить существующие функции, другое — привнести новые
Не могу себе представить, как заставить STB5100 карту и подобные выполнять дополнительные функции, не предусмотренные Mach3
Ведь даже никакого интерфейса для настройки этих карт не предусмотрено.
Они просто прикидываются Mach3-LPT картами и программа Mach3 такими их и воспринимает.
Тогда, видимо, я поспешил с ответом «не поддерживает slave-axis», т.к. сейчас на сайте продавца не нашел такой инфы :/
Если функция реализуется макросом, то может быть и работает…
К тому же сам такой потребности не имел, т.к. мой станок имеет по одному приводу на ось.

Настройки у плагина все же есть , по крайней мере у 4100 .
https://www.youtube.com/watch?v=Lt6e6WI_GaE Вот тут показано как это делается.

michael_s: Новичок; Сообщения: 29; Зарегистрирован: 18 дек 2014, 21:34; Репутация: 1; Настоящее имя: Михаил; Откуда: Тамбов; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

michael_s » 24 июл 2020, 11:03

И они не прикидываются Mach3-LPT платами Они используют плагин (rnrmotion.dll) для mach3 чтоб передавать сигналы по usb контроллеру в нужном формате , а уже сам контроллер их исполняет.

Курдль: Мастер; Сообщения: 1776; Зарегистрирован: 20 мар 2018, 16:55; Репутация: 241; Настоящее имя: Курдль Энтеропийский; Откуда: Msk; Контактная информация:

Re: STB5100 USB MOTION CARD

Сообщение

Курдль » 24 июл 2020, 11:15

michael_s писал(а):Настройки у плагина все же есть , по крайней мере у 4100 .

Так то ж настройка программы Mach3 или плагина, а не карты.
Карта имеет просто 10 выходов на драйвера, 4 управляющих и 3 для нивертора. Также 5 входов.
Как я понимаю, каждый из них приписан к определенной ноге LPT (за это распределение отвечает программный драйвер или плагин, устанавливаемый на ПК).
Вся настройка осуществляется в проге Mach3 путем назначения этим ногам той или иной функции.
Сам контроллер никаких настроек не хранит.
Если его подключить к другому компу с другой Mach3 — он будет святой, как младенец.

Upd

michael_s писал(а):Они используют плагин (rnrmotion.dll) для mach3 чтоб передавать сигналы по usb контроллеру в нужном формате , а уже сам контроллер их исполняет.

Нет! Я вспомнил. Эта функция исполняется именно драйвером, а не плагином.
Он перехватывает прерывания и сигналы LPT и имитирует его через USB.

Источник

PC-PORTAL

МЕНЮ

Обновлено: 27.11.2023

Читайте также:

Transmission перенос закачек на другой диск

Dell vostro 3400 обзор

Ppp ip расширение в роутере что это

Источник

USB-MC USB Motion Controller

USB-MC USB Motion Controller Con2 I/O port, to I/O card Con4 Aux port, inputs and outputs Con3 parallel port, to I/O card Con1 USB port to PC Con5 external power supply 8 24 VDC Status LED — + Comm. LED

More information

C41 VARIABLE SPEED CONTROL Rev. 1.1

C41 VARIABLE SPEED CONTROL Rev. 1.1 User manual Rev.1 1. Overview This card lets you control your spindle with PWM and direction signals, as if it was an axis motor. It converts the step signal into and

More information

Blue Point Engineering

Blue Point Engineering Instruction I www.bpesolutions.com Pointing the Way to Solutions! Puppet — II+ Controller (BPE No. PCA-0001) Servo Position Adjustment EEPROM Digital Button Power 5 Vdc Playback

More information

FIRST Robotics Control System

2018/2019 FIRST Robotics Control System Team 236 1 (click on a component to go to its slide) 2 The Robot Powered solely by 12V battery RoboRIO- is the computer on the robot Controlled by Java code on the

More information

ontens USBMACH3 Manual

请在这里输入您的公司名称 M 请在这里输入您的公司名称或产品名称 USBMACH3 Manual C 目录 ontens Chapter 1 Overview… 1 1.1 Simply Introduction… 1 1.2 Requirements of Computer… 1 1.3 Appearance and size of poduct… 2 1.4 Notes and

More information

Analog Servo Drive 25A20DD

Description Power Range NOTE: This product has been replaced by the AxCent family of servo drives. Please visit our website at www.a-m-c.com or contact us for replacement model information and retrofit

More information

FABO ACADEMY X ELECTRONIC DESIGN

ELECTRONIC DESIGN MAKE A DEVICE WITH INPUT & OUTPUT The Shanghaino can be programmed to use many input and output devices (a motor, a light sensor, etc) uploading an instruction code (a program) to it

More information

Blue Point Engineering

Blue Point Engineering Instruction I www.bpesolutions.com Pointing the Way to Solutions! Animatronic Wizard — 3 Board (BPE No. WAC-0030) Version 3.0 2009 Controller Page 1 The Wizard 3 Board will record

More information

1 Connector X14270, 47-pin 2 Plug connector to distribution box X4010, 23-pin. 3 Connector X14271, 54-pin 4 Connector X14272, 54-pin

Junction box electronics: E87, E90, E91, E92 Construction Item Description Item Description 1 Connector X14270, 47-pin 2 Plug connector to distribution box X4010, 23-pin 3 Connector X14271, 54-pin 4 Connector

More information

Analog Servo Drive BD15A8

Description Power Range The BD15A8 PWM servo drive is designed to drive brushless DC motors at a high switching frequency. t is fully protected against over-voltage, over-current, over-heating and short-circuits.

More information

Blue Point Engineering

DMX -Channel Relay Board Overview A two-channel DMX relay switch for switching loads up to 0A at 40V AC per channel. he DMX switch operates on the standard DMX5 bus and requires — DMX channels for operation.

More information

Precision Voltage Control System

1.800.61.8754 Precision Voltage Control System The PVCS is a driver controller module with many powerful features that can be easily programmed for use with many applications such as speed and directional

More information

Pic-Convert Board Instructions

Pic-Convert Board Instructions This is the fifth version of the Pic-Convert board and now has fully isolated inputs and provides a power supply to make the solution completely industrial. This DAC+PWM

More information

Blue Point Engineering

lue Point Engineering Wizard — I Interface oard http://www.pesolutions.com (303) 651.3794 Pointing the Way to Solutions! Talking / Eye Moving Skull Connectors pplication Examples 7805 Eyeball Jar nimatronic

More information

Stepper Motor Driver CW8060

Stepper Motor Driver CW8060 CW8060 1. Introduction Descriptions The CW8060 driver is a cost-effective and high performance stepping driver. The design is based on an advanced control technology. It applies

More information

Integrated Servo Motor UCS57

Integrated Servo Motor Introduction is a new generation of high performance digital integrated servo drive motor, which is a series of low voltage AC servo products integrated with AC servo motor and drive

More information

SSI-4 PLUS User Manual

SSI-4 PLUS User Manual 1 SSI-4 PLUS… 2 1.1 Getting to Know the SSI-4 PLUS… 2 1.2 Channel Functions… 3 2 Wiring and Setup… 3 2.1 Powering the SSI-4 PLUS… 3 2.2 5V for External Sensors… 4 2.3

More information

Application Note #1245

Application Note #1245 ICM-1460-20W Interconnect Module with 20W Servo Drive The ICM-1460-20W (Rev D) Interconnect Module provides an on board 20W linear servo drive for the X-axis suitable for driving

More information

Application Note #1216

Application Note #1216 ICM-1460 Interconnect Module The ICM-1460 (Rev G) Interconnect Module provides easy connections between the Econo series (DMC-1410, 1411, 1412, 1415, 1416, 1417, 1425) or E series

More information

CNC Router Tutorial Jeremy Krause

CNC Router Tutorial Jeremy Krause Jeremy.Krause@utsa.edu Usage prerequisites: Any user must have completed the machine shop portion of the Mechanical Engineering Manufacturing course (undergraduate, sophomore

More information

Stepper Motor Driver CW230

Stepper Motor Driver CW230 1. Introduction Descriptions The CW230 driver is a cost-effective and high performance stepping driver. The design is based on an advanced control technology. It applies to two-phase

More information

Fibo-Box V3 with optocoupler board

Fibo-Box V3 with optocoupler board Author: A.J. Meilink Copyright: R. Eberson Fibo-Box V3 manual version 1.1 Page 1 of 11 Introduction The Fibo-Box V3 is designed to drive two 36V antenna motors and a

More information

3DM phase Digital Stepper Drive

3DM2283 3-phase Digital Stepper Drive 150-220VAC, 0.5-8.2A peak, Auto-configuration, Low Noise Anti-Resonance provides optimal torque and nulls mid-range instability Motor auto-identification and parameter

More information

USB-PWM10. User s Manual

USB-PWM10 User s Manual Windows, Windows2000, Windows NT and Windows XP are trademarks of Microsoft. We acknowledge that the trademarks or service names of all other organizations mentioned in this document

More information

MAKEBLOCK MUSIC ROBOT KIT V2.0

MAKEBLOCK MUSIC ROBOT KIT V2.0 Catalog Music Robot Kit V2.0 Introduction… 1 1 What is Music Robot Kit V2.0?… 1 1.1 Mechanical part… 1 1.2 Electronic part… 1 1.3 Software part… 1 2 Music Robot

More information

Using CME 2 with AccelNet

Using CME 2 with AccelNet Software Installation Quick Copy (with Amplifier file) Quick Setup (with motor data) Offline Virtual Amplifier (with no amplifier connected) Screen Guide Page 1 Table of Contents

More information

EDC Quick Start Guide

EDC Quick Start Guide BASIC FUNCTIONS This guide will familiarize the user with the basic functions of the EDC Servo Drive and assist with start up. The guide will cover the following: 1. Restoring Parameters

More information

FC Series Signal Conditioners

FC Series Signal Conditioners FC-33 DC Selectable Signal Conditioner with 3-way isolation Field configurable input and output ranges of 0-5V, 0-10 V, 0-20 ma and 4-20 ma with 1500 VDC isolation between

More information

Источник

Описание

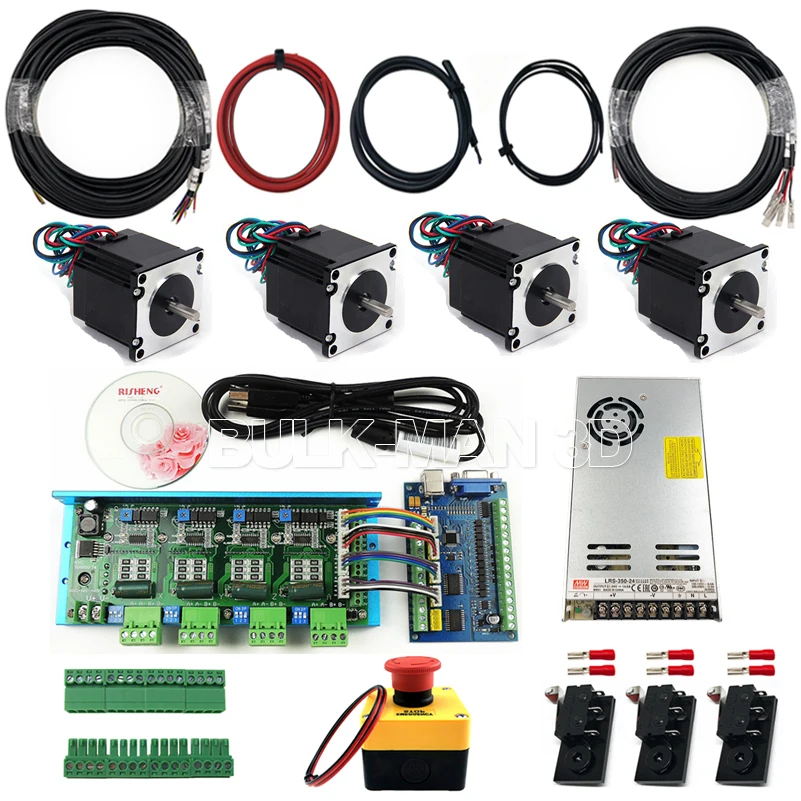

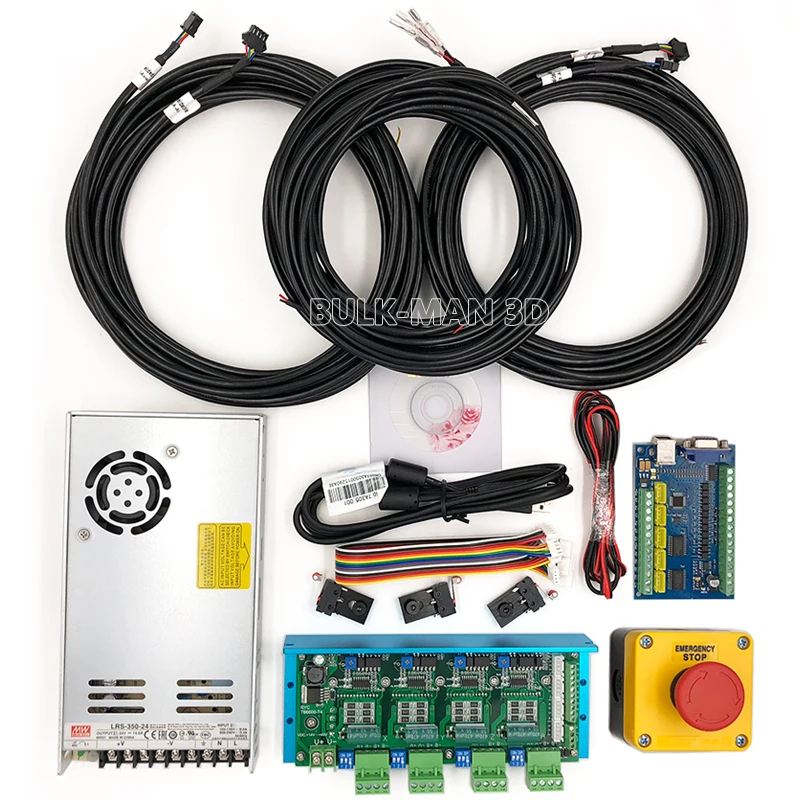

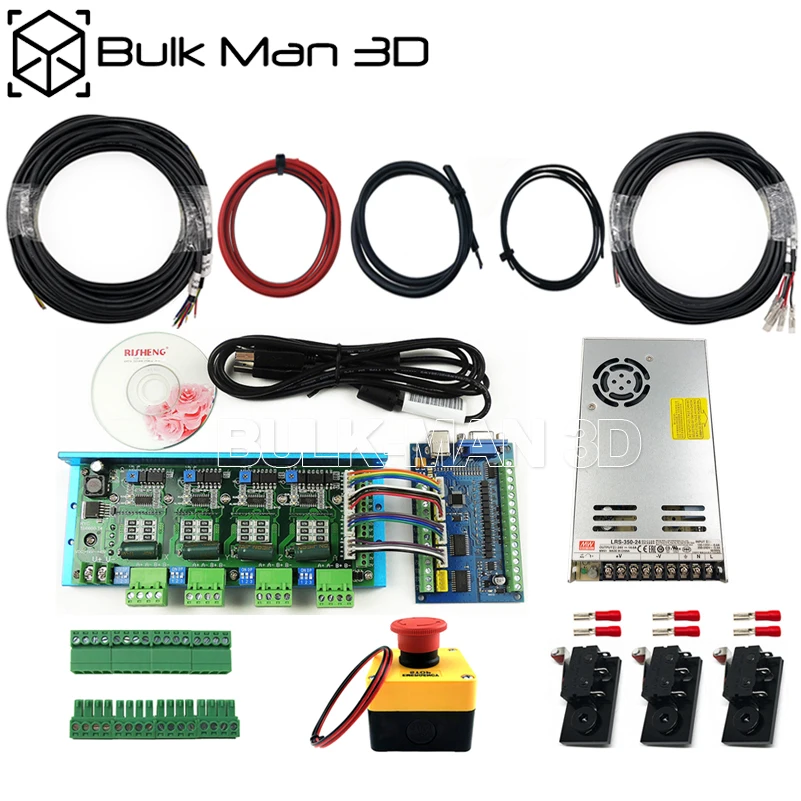

Mach3 5 Axis STB5100 USB motion card bundle

ВОптом мужские 3DКомплект контроллера MACH3 содержит все оборудование для питания и управления

WorkBee, Ox CNC или другой станок с ЧПУ.

В комплект входит (счет материалов):

Кол-во	Описание продукта:
1	Mach3 5 Axis STB5100 USB motion card
1	TB6600-T4 4 оси драйвер шагового двигателя доска
4	Кабели сигнала
1	Usb-кабель (с двумя магнитными щитами)
1	CD (инструкции и программное обеспечение пробной версии)
1	Бренд MEAN WELL представляет Питание-24 V 350 W
4	4 ядра Экранированный кабель (Используйте для оси X, Y оси, Z ось и ось)
3	2 ядра Экранированный кабель (Используйте для оси X, ось Y, Z оси)
1	DC Мощность кабель
1	Провод заземления

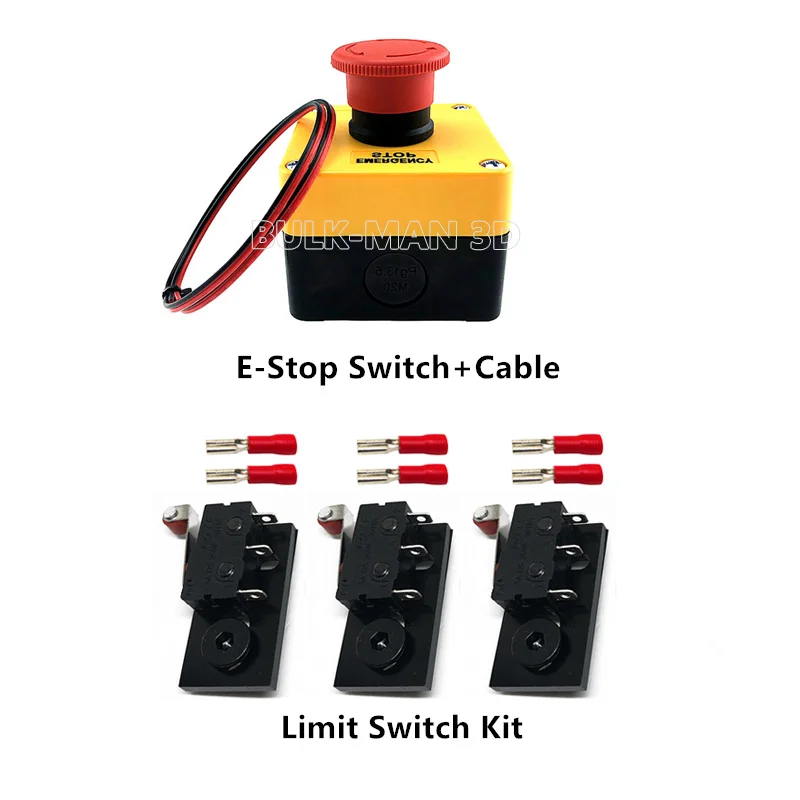

1	Переключатель E-Stop + кабель E-Stop
3	Концевой выключатель Наборы

-Для машины размером 500×750 мм, 750×750 мм, 750×1000 мм, пожалуйста, выберите»Mach-S
«Версия

-Для машины размером 1000×1000 мм, 1000×1500 мм, 1500×1500 мм, пожалуйста, выберите»Mach-Л
«Версия

Более подробной информации:

Этот комплект контроллера состоит из следующих элементов:

1 x Mach3 5 Axis STB5100 USB карта движения 1 х TB6600-T4 4 оси шагового Двигателя драйвер платы 4 x сигнальных кабелей 1 х USB кабель (с двумя магнитными щитами) 1 x CD (Включает инструкции, схемы подключения, программное обеспечение, файлы конфигурации и т. Д.) Бренд MEAN WELL представляет Питание-24 V 350 W Выходное напряжение-канал: 24 В Выходная мощность: 350,4 Вт Закрытый чехол Входное напряжение: 90 В переменного тока до 132 В переменного тока/180 В переменного тока до 264 В переменного тока, 240 В постоянного тока до 370 В постоянного тока Выходной ток-канал: 14,6 А Монтажный Стиль: шасси Длина: 215 мм Ширина: 115 мм • Высота: 30 мм Входная частота: 47 Гц-63 Гц Вес единицы: 760 г

Устройство для чтения карт кабели и разъемы:

4 жильный экранированный шаговые двигатели кабелиПрерывается на одном конце с JST SM 4 P (разъем для шагового двигателя): 4 шт.
2 ядер оградила сигнала кабелиПрерывается на одном конце с JST SM 2 P: 3 шт DC Мощность кабель 22 AWG 1×500 мм Провод заземления 20 AWG 1×500 мм EStop кабель 22 AWG 1×1000 мм

Сигнал:

Концевой выключатель Наборы 3 х микро концевой переключатель 3 х Концевой переключатель пластины 6 x M3 10 мм Винт с головкой 3 x M5 8 мм низкопрофильный винт Тройник 3 x M5 Примечание:Отверстия в выключателе нужно будет немного открыть (3 мм сверло), чтобы сделать винт M3 или же вы можете использовать кран M3, чтобы разрезать резьбу в пластик. E-переключатель аварийной остановки Максимальный ток: 10A Максимальное напряжение 660 В переменного тока Номинальная нагрузка: Переменный ток: 220VAC/6A, 380VAC/4A, 660VAC/2A DC: 440VDC/0.3A, 220VDC/0.5A, 110VDC/1A Тип: N/C Напряжение: 2500 В/60 с Температура:-25 ° ~ + 55 ° Сопротивление контакта: <25 МОм

Пожалуйста, обратите внимание:

1. Файл сборки доступен по электронной почте, свяжитесь с нами, если это необходимо.

2. Цена не inlcuded программного обеспечения, вы должны войти в Mach3 официальный сайт, чтобы купить лицензию самостоятельно.

Дисплей:

Относительно наших экранированных кабелей:

4 ядра и 2 ядра экранированные кабелиBulkman3dВырезаются в правильной длине для удобства клиентов, которые удовлетворяют потребности и многофункциональны различных размеров наших станков с ЧПУ.

Этот высококачественный 4 жильный кабель состоит из 2 слоев утеплителя и 2 щит слоя для того, чтобы уменьшить помехи сигнала и maximuse эффективности.

Четыре изолированных провода защищены бескислородной луженой оплеткой из отожженной меди с алюминиевой/ПЭТ-лентой (100% покрытие) для защиты сердечников от помех EMF.

Это снова изолировано толстым прозрачным слоем термопластичной оболочки изоляции. Подходит для применения, требующих электрического/электронного экранирования кабеля. 22AWG подходит для 300 В постоянного тока и до 80 °C

Характеристики контрольной карты STB5100:

1. Поддержка для Windows XP, Windows 7 32/64bit, Windows8, Windows10 операционная система;

2. Подходит для всех версий программного обеспечения mach3;

3. Поддержка для ЧПУ 5-осевой, можно подключить пять Драйвер шагового двигателя или сервопривод;

4. Максимальная выходная частота импульса составляет 100 кГц, и ширина импульса может автоматически меняться с частотой импульса, которая может быть применима к замкнутому динамику строгих требований к импульсу;

5. Пять интерфейсов входного сигнала изоляции оптопары: концевой выключатель, переключатель аварийной остановки, автоматический нулевой датчик инструмента, домашний переключатель, датчик NPN Переключатель может быть подключен;

6. интерфейс сигнала управления инвертором (изоляция оптопары): выходной сигнал контроля скорости 0-10 В, сигнал контроля скорости ШИМ, сигнал запуска шпинделя, используемый для программного обеспечения mach3 для контроля скорости вращения шпинделя, запуск и остановка;

7. Четыре универсальных выходных сигнальных интерфейса, максимальный выходной ток 500 мА, может управлять реле, СОЛЕНОИДНЫЕ клапаны, используемые для управления туманом, насосами, цилиндрами и другим оборудованием;

8. Поддержка внешнего подключения электронного ручного колеса, использование HDR15 интерфейса для подключения электронного ручного колеса, используется для ручного управления станками;

9. Добавить Интерфейс включения сигнала, может использоваться для управления сигналом включения драйвера;

10. Мощность карты управления: напряжение 12-24 В постоянного тока, ток более 500 мА.

TB6600-T4 Драйвер шагового двигателя характеристики платы:

1. Входная мощность постоянного тока: + 14 V ~ 40 V;

2. Выходной ток: 0 ~ 4.5A, ток плавный регулируемый;

Выходная мощность 3,12 в: Максимальный выходной ток 2A, для контроллера с ЧПУ или интерфейсной платы Mach3;

4. Автоматическая функция половинного тока: когда двигатель останавливается, ток в режиме ожидания автоматически уменьшается до половины рабочего тока, чтобы уменьшить тепло водителя;

5. Mircostep: 1, 2, 4, 8, 16;

6. Автоматическая функция распада: чип регулирует текущий режим распада в соответствии с параметрами двигателя и скоростью работы, чтобы уменьшить шум водителя.

7. Защитная Форма: защита от перегрева, защита от перегрузки по току

8. Максимальная частота пульса 200 кГц.

9. Использование PWM Чоппер-типа одночипового биполярного синусоидального микро-шагового режима управления током

10. Размеры: 192 мм * 88 мм * 34 мм

11. Рабочая среда: температура-15 ~ 50 ℃ Влажность <90%.

Типичные применения:

Установка Размеры:

Монтажная схема:

Важное примечание:

Никогда неПодключение или отключение любого провода во время подачи питания.
Во всех случаяхОтключите питание, прежде чем делать какие-либо соединения или отключения.

Невыполнение вышеуказанных действий приведет к повреждению шаговых драйверов.

Ресурсы:

Для последних драйверов и ручных файлов goto:

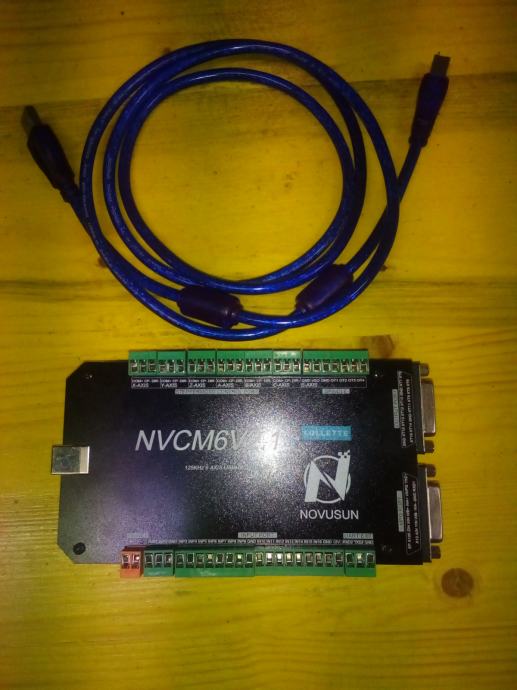

NVUM CNC Controller

Примечание:

Лицензия MACH3 не включена в этот товар. Лицензию можно приобрести уWww.machsupport.com

Примечание: Любые подключения к электросети должны быть установлены лицензированным электриком или квалифицированным лицом.

Топ продаж ЧПУ вам может понравиться

—————————————————————
Мой адрес электронной почты:
Bella@bulkman3d.com

—————————————
——

Оплата

Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

Оплата должна быть произведена в течение 3 дней с момента заказа.

Если вы не можете осуществить проверку сразу же после закрытия аукциона, подождите несколько минут и повторите попытку.

Отгрузка

Пожалуйста, напишите, что необходимо соответствовать адресам доставки.

Товар будет отправлен в течение 1-3 рабочих дней в обычное время.

Если вы не получили ваш груз в течение 30 дней с момента оплаты (Бразилия 60-100 дней), пожалуйста, свяжитесь с нами. Мы отследим отправку и свяжемся с вами как можно скорее.

Таможенный налог

Ввозные пошлины, налоги и сборы не включены в цену товара или расходы по доставке. Ответственность за эти расходы несет покупатель.

Мы обычно отметим товары по низкой цене в таможенной декларации, и мы стараемся помочь вам минимизировать или избежать GST или V.A.T или других налогов на импорт. Но мы не можем гарантировать никаких налогов, так как это зависит от политики вашей страны.

Отзывы

Мы будем работать с вами до тех пор, пока вы не будете удовлетворены. Мы искренне надеемся, что вы можете оставить намПоложительные отзывы и 5 звездПо любой причине вы не удовлетворены своей покупкой, пожалуйста, свяжитесь с нами через (мои сообщения) или (задавайте вопросы продавцу), торговый менеджер, прежде чем оставлять нейтральные или отрицательные отзывы. Мы сделаем все возможное, чтобы решить любую проблему и удовлетворить ваши потребности.

Источник

Порты ввода/вывода:

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

Re: STB5100 USB MOTION CARD

USB-MC USB Motion Controller

C41 VARIABLE SPEED CONTROL Rev. 1.1

Blue Point Engineering

FIRST Robotics Control System

ontens USBMACH3 Manual

Analog Servo Drive 25A20DD

FABO ACADEMY X ELECTRONIC DESIGN

Blue Point Engineering

1 Connector X14270, 47-pin 2 Plug connector to distribution box X4010, 23-pin. 3 Connector X14271, 54-pin 4 Connector X14272, 54-pin

Analog Servo Drive BD15A8

Blue Point Engineering

Precision Voltage Control System

Pic-Convert Board Instructions

Blue Point Engineering

Stepper Motor Driver CW8060

Integrated Servo Motor UCS57

SSI-4 PLUS User Manual

Application Note #1245

Application Note #1216

CNC Router Tutorial Jeremy Krause

Stepper Motor Driver CW230

Fibo-Box V3 with optocoupler board

3DM phase Digital Stepper Drive

USB-PWM10. User s Manual

MAKEBLOCK MUSIC ROBOT KIT V2.0

Using CME 2 with AccelNet

EDC Quick Start Guide

FC Series Signal Conditioners

Описание

Mach3 5 Axis STB5100 USB motion card bundle

Монтажная схема:

Важное примечание:

Ресурсы:

Примечание:

Топ продаж ЧПУ вам может понравиться

Это тоже интересно:
