инструкция по эксплуатации Благодарим Вас за выбор автомобильной охранной системы StarLine B62 Dialog и желаем Вам успешных и безопасных поездок! Редакция №1 июнь 2010г 1

StarLine B62 Dialog ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО! Установка автосигнализации должна производиться квалифицированными специалистами. Автосигнализация является сложным техническим устройством, предполагающим подключение к цепям автомобиля, связанным с работой двигателя. Мы настоятельно не

инструкция по эксплуатации Содержание Введение………………………………………………………………………………………………………………….. 5 Комплект

StarLine B62 Dialog Режим антиограбления…………………………………………………………………………………….. 46 Включение режима антиограбления брелком………………………………………………..46 Скрытое включение режима

инструкция по эксплуатации Введение StarLine B62 Dialog — современная автомобильная охранная система. Защитные свойства системы реализованы по инновационным технологиям. Для передачи команд управления в StarLine B92 Dialog применен уникальный алгоритм авторизации «Быстрый диалог» с криптостойким

StarLine B62 Dialog Комплект поставки • 1, 2 — инструкции по установке и эксплуатации; • 3, 4 — памятка и гарантийный талон; • 5 — брелок дистанционного управления с обратной связью и жидкокристаллическим (ЖК) дисплеем; • 6 — центральный процессорный блок; • 7 — модуль приемопередатчика с антенной;

инструкция по эксплуатации 7

StarLine B62 Dialog Технические характеристики • Несущая частота радиосигнала управления …. от 433,075 до 434,775 МГц • Количество частотных каналов управления …………………………………..512 • Максимальный радиус действия основного брелка: в режиме передачи команд блоку сигнализации

инструкция по эксплуатации Охранные и сервисные функции сигнализации Охраняемые зоны автомобиля и способы их контроля • Двигатель — реле блокировки, цифровые радиореле StarLine RD02 (опция) • Двери, капот, багажник, стояночный тормоз — концевые выключатели • Зажигание — вход контроля цепи зажигания

StarLine B62 Dialog • Автоматический возврат в режим охраны при случайном выключении • Автоматическое включение режима охраны • Режим иммобилайзера • Режим антиограбления • Режим «паника» • Программируемый персональный код экстренного отключения • Блокировка двигателя и ее сохранение при демонтаже

инструкция по эксплуатации • • • • • • • • • • • • • • • • • • Управление центральным замком от замка зажигания Двухшаговое отпирание замков дверей Двухимпульсное запирание замков дверей Световая сигнализация открытых дверей 4 канала управления дополнительным оборудованием Контроль напряжения

StarLine B62 Dialog Управление сигнализацией с помощью брелков Брелки управления сигнализацией Система комплектуется двумя брелками управления. Основной брелок: Дополнительный брелок: 4-х кнопочный брелок с обратной связью и жидкокристаллическим (ЖК) дисплеем 3-х кнопочный брелок без дисплея

инструкция по эксплуатации Для того, чтобы максимально использовать возможности, предоставляемые охранной системой, мы рекомендуем использовать основной брелок управления. Дополнительный брелок мы рекомендуем использовать только при отсутствии возможности работы с основным. Функции пейджера в

StarLine B62 Dialog НАЖАТЬ КНОПКИ КОМАНДА УСЛОВИЯ Основоной брелок Дополнит. брелок Зажигание Включить охрану (без звукового подтверждения) 1+1 последоват. 1 двойное выкл. Выключить охрану (без звукового подтверждения) 2+2 последоват. 2 двойное выкл. Включить бесшумную охрану 1+2 последоват.

инструкция по эксплуатации Управление оборудованием Управление доп. каналом №1 2+1 последоват. 3 двойное не зависит любые не зависит Управление доп. каналом № 2 3+1 последоват. 3+2 последоват. не зависит любые не зависит Управление доп. каналом № 3 4+1 последоват. 3+3 последоват не зависит любые не

StarLine B62 Dialog Жидкокристаллический дисплей брелка Индикация активных режимов и функций Режим антиограбления (вкл/выкл) Режим 2-шагового выключения блокировок двигателя (вкл/выкл) Режим бесшумной охраны (вкл/выкл) Режим сервисного обслуживания (вкл/выкл) Режим турботаймера (вкл/выкл)

инструкция по эксплуатации Индикация состояния сигнализации и автомобиля Включен режим охраны со звуковыми сигналами тревоги Включен режим бесшумной охраны Замки дверей закрыты Замки дверей открыты Зажигание включено Открыты двери , капот , багажник Не затянут стояночный тормоз / Нажат ножной

StarLine B62 Dialog Меню функций основного брелка Меню функций основного брелка позволяет: • • • • • • • установить текущее время установить время будильника включить или выключить будильник установить время таймера обратного отсчета времени включить или выключить таймер выбрать громкость сигнала

инструкция по эксплуатации 2 Коротко нажмите кнопку 4 для перехода к установке часов будильника брелок иконка часов будильника мигает: кнопка 2 — увеличивает показания кнопка 3 — уменьшает показания 3 Коротко нажмите кнопку 4 для перехода к установке минут будильника брелок иконка минут будильника

StarLine B62 Dialog 5 Коротко нажмите кнопку 4 для перехода к установке часов таймера брелок цифры часов таймера мигают: кнопка 2 — увеличивает показания кнопка 3 — уменьшает показания 6 Коротко нажмите кнопку 4 для перехода к установке минут таймера брелок цифры минут таймера мигают: кнопка 2 —

инструкция по эксплуатации 8 Коротко нажмите кнопку 4 для перехода к выбору громкости звуковых сигналов или включению бесшумного режима брелок иконка сирены мигает; кнопка 2 — выбор громкости сигналов брелка: — громкие сигналы — тихие сигналы кнопка 3 — включение бесшумного режима: — звуковые

StarLine B62 Dialog Программирование режимов работы курсорным способом Отдельные режимы работы сигнализации, а также некоторые специальные функции программируются (включаются или выключаются) курсорным способом. Включение/выключение режимов курсорным способом возможно как при включенном режиме

инструкция по эксплуатации 3а Для включения выбранного режима нажмите на брелке кнопку 1 брелок •• 1 световой сигнал 3б •• прозвучит 1 мелодичный и 2 коротких сигнала •• после автоматического выхода из режима программирования иконка выбранного режима будет отображаться на дисплее постоянно (режим

StarLine B62 Dialog Перечень режимов, программируемых курсорным способом Режим антиограбления. Специальный режим, позволяющий с помощью брелка или автоматически включить блокировку двигателя в том случае, если водителя вынуждают покинуть автомобиль. Двухшаговое выключение блокировок двигателя. В

инструкция по эксплуатации Охранные и противоугонные функции автосигнализации Включение охраны со звуковыми сигналами подтверждения Перед включением охраны убедитесь, что • зажигание выключено • стояночный тормоз включен • двери, капот и багажник закрыты Нажмите на брелке кнопку 1 автомобиль •• 1

StarLine B62 Dialog Включение охраны без звуковых сигналов подтверждения Перед включением охраны убедитесь, что • зажигание выключено • стояночный тормоз включен • двери, капот и багажник закрыты Нажмите на брелке кнопку 1 сначала длительно (до появления звукового сигнала), затем коротко автомобиль

инструкция по эксплуатации Включение бесшумной охраны В режиме бесшумной охраны отсутствуют какие-либо звуковые сигналы автомобиля при срабатывании любого из датчиков. Для использования данного режима курсорным способом «включите» на дисплее брелка иконку (см. стр. 22). На дисплее брелка влюченный

StarLine B62 Dialog Автоматическое включение охраны Для использования данного режима курсорным способом «включите» на дисплее брелка иконку (см. стр. 22). 1 При закрытых дверях выключите зажигание, выйдите из автомобиля и закройте все двери. автомобиль •• при закрытии последней двери световые

инструкция по эксплуатации Включение охраны с работающим двигателем Перед включением охраны убедитесь, что • капот закрыт • автомобиль стоит на нейтральной передаче (либо в режиме PARK при автоматической трансмиссии) • турботаймер не запрограммирован (иконка «выключена») • двигатель работает 1

StarLine B62 Dialog Дистанционная остановка двигателя без выключения режима охраны Нажмите кнопку 4 длительно (до появления звукового сигнала), затем кнопку 1 коротко автомобиль •• 3 световых сигнала •• зоны зажигания, датчика удара и дополнит. датчика будут взяты на охрану •• светодиодный

инструкция по эксплуатации Включение охраны без брелка Перед включением охраны убедитесь, что • зажигание выключено • стояночный тормоз включен 1 Откройте одну из дверей и включите зажигание автомобиль •• светодиодный индикатор состояния начнет мигать 2 Нажмите сервисную кнопку 3 раза и выключите

StarLine B62 Dialog Автоматический возврат в режим охраны Если запрограммирован автоматический возврат в режим охраны (функция 5) и в течение 30 секунд после выключения режима охраны двери автомобиля не открывались, сигнализация автоматически включит режим охраны. Внимание! Запирание замков дверей

инструкция по эксплуатации автомобиль •• двери, капот или багажник плохо закрыты •• неисправен (постоянно замкнут) один из концевых выключателей дверей, капота или багажника •• выключен стояночный тормоз Включите режим охраны брелок автомобиль •• 4 сигнала сирены •• 4 световых сигнала ••

StarLine B62 Dialog Выключение охраны со звуковыми сигналами подтверждения Нажмите на брелке кнопку 2 автомобиль •• 2 сигнала сирены •• 2 световых сигнала •• светодиодный индикатор погаснет •• замки дверей откроются брелок •• прозвучат 2 сигнала •• индикация выключенного режима охраны Если режим

инструкция по эксплуатации Выключение охраны без звуковых сигналов подтверждения Нажмите кнопку 2 брелка сначала длительно (до появления звукового сигнала), а затем коротко автомобиль •• светодиодный индикатор погаснет •• 2 световых сигнала •• будут открыты замки дверей (если они подключены к

StarLine B62 Dialog Двухшаговое выключение блокировок двигателя Для использования данного режима курсорным способом активируйте на дисплее брелка иконку (см. стр. 22). Пока на дисплее брелка «включена» иконка — после каждого выключения охраны двигатель будет оставаться заблокированным. Для

инструкция по эксплуатации Выключение охраны без использования брелка 1 Откройте дверь автомобиля ключом автомобиль •• начнутся сигналы тревоги (если режим охраны был включен брелком) •• последуют 4 световых сигнала (если режим охраны включался без брелка) 2 В течение 20 секунд включите зажигание и

StarLine B62 Dialog Выключение охраны с работающим двигателем 1 Выключите режим охраны нажатием кнопки 2 брелка 2 Войдите в автомобиль и включите зажигание ключом брелок автомобиль •• двигатель продолжает работать 3 •• индикация выключенного режима охраны и работающего двигателя Отключите

инструкция по эксплуатации Самодиагностика при выключении режима охраны При выключении режима охраны сигнализация информирует о происходивших во время охраны срабатываниях датчиков. Выключите режим охраны нажатием кнопки 2 брелка •• Если сигналы тревоги прерывались с брелка: автомобиль •• 2 сигнала

StarLine B62 Dialog Сигналы тревоги Если в режиме охраны произойдет срабатывание любого из охранных датчиков, это вызовет автоматическое включение сигналов тревоги: сигналов сирены и световых сигналов. Брелок будет подавать звуковые сигналы тревоги, а на дисплее отобразится причина срабатывания

инструкция по эксплуатации Доп. датчик №1 (одноуровневый) 30 сек. звук 35 сек. свет 1 8 Доп. датчик №2 (одноуровневый) 30 сек. звук 35 сек. свет 1 8 Двери 30 сек. звук 35 сек. свет 1 не ограничено Капот 30 сек. звук 35 сек. свет 1 не ограничено Багажник 30 сек. звук 35 сек. свет 1 не ограничено

StarLine B62 Dialog Отображение сигналов тревоги на дисплее брелка •• сработал 1-й уровень датчика удара •• сработал 2-й уровень датчика удара •• сработал 1-й уровень доп. датчика •• сработал 2-уровень доп. датчика •• сработал одноуровневый доп. датчик №1 •• сработал одноуровневый доп. датчик №2 ••

инструкция по эксплуатации Прерывание сигналов тревоги без выключения режима охраны брелок автомобиль •• включены сигналы тревоги •• включены сигналы тревоги •• иконка сирены мигает •• отображается зона сработавшего датчика Нажмите на брелке кнопку 2 автомобиль •• сигналы тревоги прекратятся ••

StarLine B62 Dialog Защищенность сигнализации от отключения питания Кратковременное отключение питания сигнализации (например, сброс клеммы аккумулятора) не приводит к снятию с охраны. Сигнализация запоминает свое состояние и при восстановлении питания снова окажется в том же режиме, при котором

инструкция по эксплуатации Дополнительные беспроводные реле блокировки Использование цифровых радиореле блокировки двигателя (StarLine RD02) позволяет существенно повысить противоугонные функции автосигнализации за счет скрытой установки радиореле в штатную проводку автомобиля и отсутствия

StarLine B62 Dialog Режим антиограбления Для включения режима антиограбления функция 8 должна быть запрограммирована на вариант 1 или 2. Включение режима антиограбления брелком Внимание !!! После включения режима антиограбления брелком выключить его брелком НЕВОЗМОЖНО. Для выключения необходимо

инструкция по эксплуатации Скрытое включение режима антиограбления Скрытое включение режима антиограбления может быть применено в ситуации, когда противодействовать другими способами затруднительно или невозможно. Режим активизируется при открывании дверей в случае покидания владельцем автомобиля,

StarLine B62 Dialog 3 этап: Истекло 60 секунд после открытия дверей автомобиль •• начнутся прерывистые сигналы сирены и световые сигналы тревоги, которые будут продолжаться 30 секунд 4 этап: Истекло 30 секунд после начала прерывистых звуковых сигналов автомобиль •• включатся постоянные сигналы

инструкция по эксплуатации Выключение режима антиограбления Внимание !!! Если режим антиограбления был включен брелком — выключить его можно только вводом персонального кода: Откройте дверь автомобиля и введите персональный код (см. стр. 72) автомобиль •• 2 сигнала сирены •• 2 световых сигнала ••

StarLine B62 Dialog Режим «паника» При активации режима «паника» на 15 секунд включатся световые и звуковые сигналы тревоги. Если охрана была выключена — включается режим охраны. При выключенном зажигании одновременно и длительно нажмите кнопки 1 и 3 брелка автомобиль •• на 15 секунд включатся

инструкция по эксплуатации Режим иммобилайзера Для использования данного режима «включите» курсорным способом иконку на дисплее брелка (см. стр. 22). брелок •• после программирования режима иммобилайзера на дисплее брелка будет постоянно отображаться иконка : При запрограммированном режиме

StarLine B62 Dialog Сервисные функции сигнализации Контроль состояния сигнализации, напряжения АКБ автомобиля и температуры салона Эту команду Вы можете использовать в любом режиме для проверки текущего состояния сигнализации, проверки напряжения АКБ и температуры в салоне автомобиля Нажмите на

инструкция по эксплуатации Временное отключение датчика удара 1 В режиме охраны нажмите два раза коротко кнопку 1 брелка. Будет отключен первый уровень датчика удара, дающий предупреждающие сигналы брелок •• прозвучит мелодичный сигнал •• появится индикация временного отключения первого уровня

StarLine B62 Dialog Временное отключение дополнительного датчика 1 В режиме охраны нажмите два раза коротко кнопку 2 брелка. Будет отключен первый уровень дополнит. датчика удара, дающий предупреждающие сигналы брелок •• прозвучит мелодичный сигнал •• отобразятся символы временного отключения

инструкция по эксплуатации Если в качестве дополнительного датчика подключены два одноуровневых датчика (функция 12), то при отключении по уровням сначала отключится первый датчик, затем отключатся оба датчика, далее оба включатся. Автоматическое управление замками дверей В качестве дополнительных

StarLine B62 Dialog Дистанционное управление замками дверей 1 При включенном зажигании нажмите на брелке кнопку 1 автомобиль •• замки дверей закроются 2 •• прозвучит 1 сигнал •• появится индикация закрытых замков дверей и включенного зажигания При включенном зажигании нажмите на брелке кнопку 2

инструкция по эксплуатации Поиск автомобиля на стоянке Эту команду Вы можете использовать в любом режиме для поиска автомобиля на стоянке Нажмите два раза коротко кнопку 4 брелка автомобиль •• сигнализация укажет местоположение автомобиля 6-ю световыми сигналами и 6-ю сигналами сирены 57

StarLine B62 Dialog Управление дополнительным каналом №1 Варианты работы дополнительного канала №1 определяются программируемой функцией 14. Возможны 4 варианта работы. Активация канала производится одинаковыми действиями, независимо от выбранного варианта: Нажмите на брелке кнопку 2 длительно, а

инструкция по эксплуатации После погрузки (выгрузки) вещей закройте багажник • если режим охраны включен автомобиль •• зона багажника и датчиков удара будут взяты на охрану через 5 секунд брелок •• 1 звуковой сигнал •• исчезнет индикация открытого багажника и отключенных датчиков удара Если при

StarLine B62 Dialog Управление дополнительным каналом №2 Варианты работы дополнительного канала определяются программируемой функцией 15. Возможны 4 варианта работы дополнительного канала №2: Вариант 1: двухшаговое отпирание замков дверей Выключите режим охраны нажатием кнопки 2 брелка брелок

инструкция по эксплуатации Вариант 2: длительность сигнала от 1 до 120 сек Вариант 3: длительность сигнала от 1 до 120 сек Для вариантов 2 или 3 канал может быть запрограммирован на любую фиксированную продолжительность работы от 1 до 120 сек. Если выбран вариант 2, на время работы дополнительного

StarLine B62 Dialog Управление дополнительным каналом №3 Варианты работы дополнительного канала №3 определяются программируемой функцией 16. Активация канала для вариантов 1, 2 и 3 производится следующим способом: Нажмите на брелке кнопку 4 длительно, а затем кнопку 1 коротко. автомобиль •• 3

инструкция по эксплуатации Управление дополнительным каналом №4 Варианты работы дополнительного канала определяются программируемой функцией 13. Активация канала производится автоматически Канал может быть запрограммирован на любую фиксированную продолжительность работы от 1 до 120 с. Вариант 1:

StarLine B62 Dialog Режим турботаймера Для использования данного режима • к сигнализации должно быть подключено реле поддержки зажигания (см. инструкцию по установке) • дополнительный канал №4 (функция 16) должен быть запрограммирован на работу в варианте 4 Программирование режима турботаймера Для

инструкция по эксплуатации 2 Выключите зажигание Если необходимо поставить автомобиль на охрану: извлеките ключ из замка зажигания, выйдите из машины, закройте все двери и нажмите кнопку 1 брелка автомобиль •• 1 сигнал сирены •• 1 световой сигнал •• отключатся: датчик удара, дополнит. датчик и

StarLine B62 Dialog Вызов из автомобиля Для передачи сигнала вызова из автомобиля на брелок сигнализации нажмите кнопку, расположенную на корпусе модуля приемопередатчика брелок •• 3 световых сигнала •• появится индикация вызова •• 20 секунд будет звучать сигнал вызова Чтобы прервать сигнал вызова

инструкция по эксплуатации Контроль исправности концевых выключателей В сигнализации предусмотрена возможность контроля исправности концевых выключателей дверей, капота и багажника при выключенном режиме охраны. Открывание дверей, капота и багажника при включенном зажигании должно сопровождаться

StarLine B62 Dialog Режим сервисного обслуживания Для временного отключения противоугонных и охранных функций сигнализации, например, при передаче автомобиля на станцию технического обслуживания, рекомендуется включить режим сервисного обслуживания. Для этого курсорным способом (см. стр. 22)

инструкция по эксплуатации 1 Включите блокировку кнопок брелка (см. стр. 71) одновременным коротким нажатием кнопок 2 и 4 2 Длительно нажмите кнопку 4 брелка до появления индикации последней записанной тревоги (тревога № 1) 3 Коротко нажимая кнопку 4 просмотрите список тревог. При нажатии кнопки 3

StarLine B62 Dialog Автоматический контроль канала связи Варианты автоматического контроля канала связи определяются программируемой функцией 17. В режиме автоматического контроля через заданные промежутки времени (3, 5 или 7 минут) производится проверка канала связи между центральным блоком

инструкция по эксплуатации Блокировка кнопок брелка Для включения блокировки кнопок брелка одновременно коротко нажмите кнопки 2 и 4 брелка брелок •• прозвучит короткий сигнал •• отобразится иконка •• блокировка кнопок включится Для отключения блокировки кнопок брелка нажмите одновременно коротко

StarLine B62 Dialog Алгоритм ввода персонального кода экстренного отключения Откройте дверь ключом и оставьте ее открытой •• начнутся сигналы тревоги (если охрана была включена брелком) •• вспыхнут 4 световых сигнала (если охрана была включена без брелка) •• никаких сигналов не последует (если

инструкция по эксплуатации Запись кодов брелков Запись кодов брелков производится при выключенном режиме охраны в следующем порядке: 1 Нажмите сервисную кнопку 7 раз и включите зажигание автомобиль •• прозвучат 7 сигналов сирены, подтверждающие вход в режим записи брелков радиоуправления 2 Нажмите

StarLine B62 Dialog Программирование охранных и сервисных функций Охранные и сервисные функции, а так же параметры работы сигнализации могут быть изменены с помощью сервисной кнопки и брелка. Перечень функций приведен в таблице программирования. Порядок программирования подробно описан в инструкции

инструкция по эксплуатации Программируемая функция Одинарное нажатие кнопки 1 Одинарное нажатие кнопки 2 Одинарное нажатие кнопки 3 Длительное + короткое нажатие кнопки 1 1 сигнал 2 сигнала 3 сигнала 4 сигнала №4 – автоматическое включение режима охраны с запиранием замков без запирания замков без

StarLine B62 Dialog Программируемая функция Одинарное нажатие кнопки 1 Одинарное нажатие кнопки 2 Одинарное нажатие кнопки 3 Длительное + короткое нажатие кнопки 1 1 сигнал 2 сигнала 3 сигнала 4 сигнала №15 – алгоритм работы дополнительного канала №2 (желто-красный провод) 0,8 сек (2-х шаговое

инструкция по эксплуатации Элементы питания брелков и их замена В брелках используются различные элементы питания: • в брелке с ЖК дисплеем используется 1 элемент питания «ААА» 1,5 В • в брелке без дисплея используется 1 элемент питания «CR2450» 3,0 В Время работы элементов питания брелков зависит

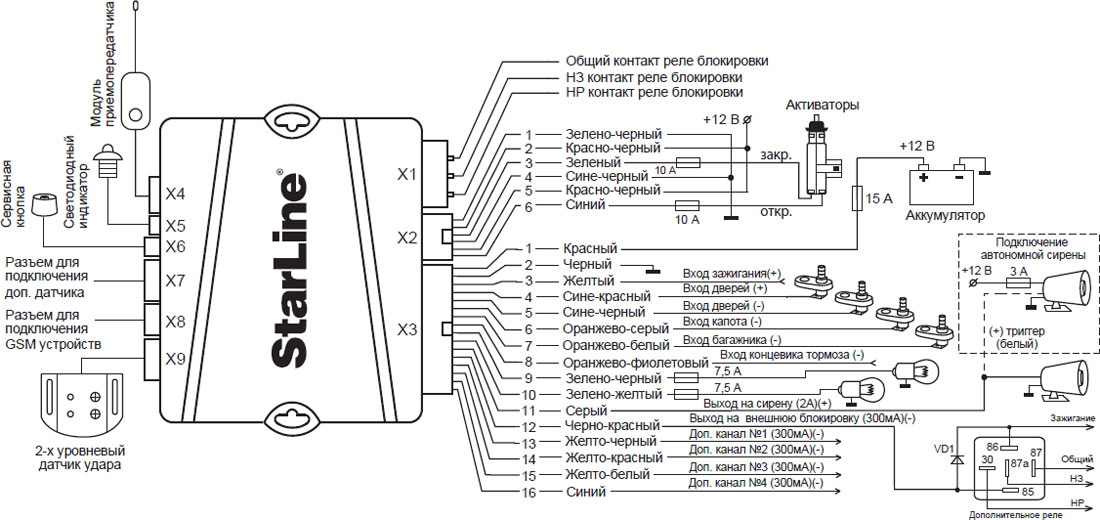

StarLine B62 Dialog 78

инструкция по эксплуатации 79

StarLine B62 Dialog 80
