Стабилизатор напряжения solby svc 10000 инструкция по эксплуатации

Стабилизатор напряжения solby svc 1000 инструкция по применению

Однофазный стабилизатор напряжения для сетей переменного тока Solby SVC-1000 предназначен для обеспечения качественным электропитанием отдельных потребителей мощностью до 0.8 кВт (1000 ВА). Устройство сглаживает колебания напряжения на входе в диапазоне до номинала 220 В ± 3 % (на выходе). При подаче на вход аппарата напряжения с недопустимым значением устройство отключает потребителей от питания и возобновляет электроснабжение (автоматически) только после возвращения входного напряжения в рабочий интервал. Стабилизатор относится к классу приборов с низким потреблением электроэнергии, его КПД — 95 %.

Стабилизатор оснащен защитой от короткого замыкания, превышения нагрузки и перегрева сменным предохранителем. Данное устройство завоевало широкую популярность благодаря надежной системе стабилизации и низкой стоимости. Аппарат рекомендован к использованию в частных домах и квартирах, офисах, учреждениях, мастерских.

Стабилизатор Solby SVC-1000 — электромеханического типа. Его составляющие: регулируемый автотрансформатор с щеточным контактором, сервомотор, блок электронного управления. При подаче на вход стабилизатора заниженного или завышенного напряжения (относительно паспортного номинала), логика устройства определяет, на какой виток автотрансформатора необходимо перенести ползунок-контактор и отдает соответствующую команду на сервомотор. Сервопривод перемещает ползунок, тем самым восстанавливая значение напряжения на выходе до нужного уровня. Быстродействие стабилизации — 10 В/сек.

Устройство монтируется в металлическом корпусе прямоугольной формы с габаритами 212×193×157 мм. Внешняя панель корпуса оборудована кнопкой включения, предохранителем, розетками (для присоединения нагрузки), механическим вольтметром и кнопкой индикации. Измерительный прибор отражает значение напряжения на выходе аппарата, а при нажатии на кнопку индикации — переключается на отображение значения напряжения во внешней сети. На верхней стороне корпуса прибора расположена рукоятка для транспортировки. Вес устройства — 7 кг.

Solby SVC-1000 допускается к использованию в сухих помещениях при температуре воздуха от +1 до +40 °C и относительной влажности не более 80 %. Гарантийный срок эксплуатации — 12 месяцев.

Стабилизатор напряжения электромеханический

И ПАСПОРТ ИЗДЕЛИЯ

Электромеханические (серия SVC) стабилизаторы GENCTAB предназначены для защиты электроприборов и оборудования от перепадов напряжения в однофазных и трехфазных сетях. Подключенное через стабилизатор оборудование прослужит значительно дольше.

Расчетный срок эксплуатации электромеханического стабилизатора составляет два года, однако не ограничен ничем, кроме ресурса изделия. Ресурс стабилизатора зависит от внешних факторов: регулярности и амплитуды «скачков» и «провалов» напряжения на входе, количественных и качественных параметров нагрузки на выходе, температуры, влажности, запыленности и пр.

Перед началом эксплуатации внимательно ознакомьтесь с данной инструкцией.

2. Технические требования и характеристики

Стабилизатор GENCTAB серии SVC имеет в основе автотрансформатор, по обмоткам которого перемещается щетка, приводимая в движение отдельным электродвигателем (сервоприводом). Сервопривод, в свою очередь, получает команду от блока управления, производящего контроль уровня входящего напряжения. Конструкция выполнена в закрытом корпусе, служащем также изоляционной защитой.

Цифра в названии модели стабилизатора указывает на максимальную мощность цепи, которую может обслуживать стабилизатор. Для однофазных моделей эта цифра приводится в вольт-амперах (ВА), а для трехфазных – в киловаттах (кВт).

Читайте также: Почему пропало напряжение в автомобиле

Стабилизатор имеет встроенную защиту от перегрузки по мощности (току), отключающую трансформатор, а вместе с ним цепь потребителей, подключенных через стабилизатор. Однако заведомо перегружать стабилизатор недопустимо!

Выбирайте стабилизатор из расчета минимум 25% запаса по мощности.

Чтобы рассчитать мощность цепи потребления, необходимо сложить мощность всех потребителей цепи. Мощность каждого отдельного потребителя можно определить по формуле: P=I*U/cosψ,

Где Р – мощность потребления, I – ток потребления, U – напряжение потребления, cosψ – коэффициент активной нагрузки (варьируется от 0,6 для приборов с некоторыми электродвигателями до 1,0 для приборов, полностью перерабатывающих электроэнергию в тепло – например, лампы накаливания). Обычно в паспорте к любому прибору, потребляющему электроэнергию, указана мощность потребления в кВт и cosψ (эта же информация доступна на табличке или наклейке на самом приборе). Мощность, указанная в кВт – это и есть I*U. Если мощность указана в Вт, не забудьте поделить результат на 1000.

Для трехфазной сети:

Где Р – мощность потребления, Uмнп – межфазное напряжение потребления, I – ток потребления.

При длительной работе стабилизатора на входном напряжении ниже 170В стабилизатор перегревается. Если Вы заметили, что на передней панели загорелся индикатор пониженного напряжения, отключите питание!

Помните, что при входном напряжении ниже 193В стабилизатор не может обеспечивать полную мощность на выходе (и это одна из причин, почему стабилизатор следует выбирать с запасом по мощности).

Рвых – номинальная мощность цепи на выходе стабилизатора, Uвх – напряжение на входе стабилизатора.

Стабилизатор напряжения Solby SVC 1000

Solby SVC-1000 — это электромеханический стабилизатор напряжения для однофазной сети, торговой марки Solby производства КНР. Используются как в быту, так и на небольшом промышленном предприятии, поставляются устройства мощностью от 0,5 — 60 кВА для сети 220V и мощностью от 3 до 100 кВА для сети 380V соответственно.

Отметим особенности: токосъёмный контакт реализован с помощью щёточного механизма, во всех моделях установлена защита от перегрузки и короткого замыкания, охлаждение осуществляется за счёт естественной циркуляции воздуха.

Заказать или купить стабилизатор напряжения Solby SVC-1000 по цене указанной на сайте, Вы можете по телефону, e-mail или по форме обратной связи.

Функциональные и конструктивные особенности Solby SVC-1000 :

Повышенная точность
Синусоидальная форма выходного напряжения
Светодиодная индикация основных режимов работы
Стрелочная индикация выходного напряжения и тока нагрузки
Защита от перегрева
Наличие режима прямого включения «Bypass»
Автоматическое отключение нагрузки при величине выходного напряжения выше 250±10В
Отсутствие отключения нагрузки при величине входного напряжения ниже рабочего диапазона

Стабилизатор напряжения Solby SVC 10000

Solby SVC-10000 — это электромеханический стабилизатор напряжения для однофазной сети, торговой марки Solby производства КНР. Используются как в быту, так и на небольшом промышленном предприятии, поставляются устройства мощностью от 0,5 — 60 кВА для сети 220V и мощностью от 3 до 100 кВА для сети 380V соответственно.

Отметим особенности: токосъёмный контакт реализован с помощью щёточного механизма, во всех моделях установлена защита от перегрузки и короткого замыкания, охлаждение осуществляется за счёт естественной циркуляции воздуха.

Заказать или купить стабилизатор напряжения Solby SVC-10000 по цене указанной на сайте, Вы можете по телефону, e-mail или по форме обратной связи.

Функциональные и конструктивные особенности Solby SVC-10000 :

Повышенная точность
Синусоидальная форма выходного напряжения
Светодиодная индикация основных режимов работы
Стрелочная индикация выходного напряжения и тока нагрузки
Защита от перегрева
Наличие режима прямого включения «Bypass»
Автоматическое отключение нагрузки при величине выходного напряжения выше 250±10В
Отсутствие отключения нагрузки при величине входного напряжения ниже рабочего диапазона

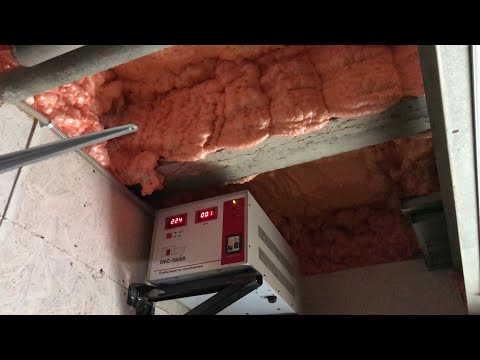

Стабилизатор напряжения Solby SVC-10000

Конструктивно, стабилизатор Solby-10000 выполнен в металлическом корпусе напольного исполнения, что позволяет располагать стабилизатор в любых, удобных для подключения, местах. На лицевой панели прибора расположены светодиодная индикации режима работы, вольтметр и амперметр, позволяющие визуально контролировать состояние, как самого стабилизатора, так и подключенные к нему электрические устройства.

Технические характеристики Solby-10000/1

Источник:
Стабилизатор напряжения Solby SVC-10000 продается в нашем интернет-магазине за 21780 руб. (с учетом НДС).
Оплата при доставке по Москве и области для физ. лиц. производится при получении продукции.
При доставке в регионы России — по предоплате (любая транспортная компания) или с оплатой при получении (СДЭК).
Если возникли дополнительные вопросы, то получить профессиональную консультацию можно с 9 до 23 часов ежедневно по тел. (495) 972-00-90.
Мы всегда рады Вашим звонкам!

Оплатить заказанную продукцию можно как наличными, так и по безналичному расчету (на условиях полной предоплаты): Яндекс-деньги, Web-money, QIWI, VISA, карта Сбербанка.
При оплате по квитанции Сбербанка, комиссия банка составляет 3% от суммы платежа. (1% при платеже через Сбербанк Онл@йн)
Мы работаем с НДС, даем полный пакет необходимых документов.
Мы не прибавляем доп. проценты за безналичный расчет и предоставляем бронь на заказанные таким образом товары.
Если Вам необходим договор поставки, то просто сообщите об этом менеджеру.

Заказать продукцию на staby.ru можно круглосуточно и без выходных.
Нажав на кнопку «Купить» Вы попадете на страницу «Корзина», где можно управлять данными Вашего заказа.
Затем нажмите кнопку «Оформить заказ»и выберите подходящий способ оплаты, указав при этом Ваши контактные данные, которые нужны для доставки Вашего заказа. Когда заказ оформлен нажмите на кнопку «Готово».
Также можно сделать заказ по телефону (с 9.00 до 23.00, без выходных) или через ниже расположенную форму

Доставка заказов выполняется с понедельника по субботу с 10 до 20 часов.

При общей сумме заказа от 10 тысяч рублей мы доставим продукцию бесплатно по Москве. При заказе на сумму менее 10 тысяч рублей, стоимость доставки — 500 руб.

Доставка за пределы МКАД — по тарифу 25 руб./км.

Доставка в регионы России — через автотранспортные компании (по полной предоплате)

Возможен самовывоз со склада в г. Королев (предварительно уточняйте наличие товара!)

Оформите несрочный заказ с доставкой до 3-х дней. Укажите в примечании: «Готов подождать за скидку 3%»

Если Вы проживаете недалеко от г. Королев, то можете забрать товар самовывозом.
Для получения скидки нужно предварительно оформить заказ через сайт и указать в примечании «Самовывоз со скидкой 3%»

*Скидка по данной акции и промокодам не распространяется на товары, по которым уже снижена цена.

До 1000 руб за отзыв!

После покупки товара вы можете получить до 1000 руб., оставив отзыв на Яндекс-маркете:
• для покупок на сумму от 10 до 30 тыс. руб — 500 руб.
• свыше 30 тыс. руб — 1000 руб.

Стабилизатор напряжения solby svc 8000 инструкция по применению

Перед приобретением Solby SVC-8000 (5.6 кВт) по самой низкой цене, изучите характеристики, плюсы и минусы модели, отзывы покупателей.

Характеристики Solby SVC-8000 (5.6 кВт)

Физические характеристики и функциональность *

* Точные характеристики уточняйте у продавца.

Стабилизатор напряжения Solby SVC-8000

Похожие товары:

Однофазный стабилизатор Solby SVC-8000 является устройством стабилизации напряжения для сетей переменного тока. Аппарат рассчитан на работу с группами потребителей, мощность которых в сумме достигает (максимально) 6.4 кВт (8000 ВА). Стабилизатор нивелирует напряжение на выходе до 220 В ± 3 %. Указанные характеристики обеспечиваются при отклонениях значения напряжения на входе от 150 до 250 В. При подаче на вход устройства напряжения с недопустимым значением, стабилизатор отключает питание потребителей и восстанавливает функционирование прибора, автоматически, при возвращении значения напряжения на входе в рабочий интервал. Аппарат защищен от перегрева, токов короткого замыкания и перегрузки. Рабочая частота прибора — 50 Гц ± 2 %. Solby SVC-8000 — весьма экономичное устройство, его КПД составляет 95 %.

Данный стабилизатор Solby рекомендуется к применению в частных домах и квартирах, учреждениях, офисах, мастерских с маломощным электроинструментом. При достаточно высоких технических характеристиках устройство обладает хорошей надежностью, долговечностью и весьма низкой стоимостью.

Конструкция стабилизирующего устройства агрегата — электромеханическая. Основные компоненты прибора — вольтодобавочный трансформатор, автотрансформатор с щеточным регулятором-ползунком, сервопривод, блок управления и система индикации. При повышении или понижении напряжения на входе устройства электронное управление отдает команду на сервомотор, обеспечивающего перемещение ползунка-контактора в нужную точку (на необходимый виток обмотки автотрансформатора). При этом исключаются резкие скачки напряжения — перемещение ползунка происходит и быстро, и одновременно плавно. В результате на выходе стабилизатора напряжение нивелируется до паспортного значения. Быстродействие стабилизации — не менее 10 В/сек.

Читайте также: Преобразователь напряжения пн 19 3759 рк

Электрическая часть прибора устанавливается в стальном корпусе с диэлектрическим покрытием, габаритами 533×277×220 мм. Внешняя панель корпуса устройства оснащена автоматическими выключателями, индикацией на светодиодах, механическим амперметром и вольтметром. Измерительные приборы отражают значение напряжения и тока в потребительской сети. Нажав кнопку индикации их можно переключить на мониторинг параметров внешней сети. На верхней стороне корпуса закреплены две ручки для переноски стабилизатора. Масса агрегата — 30 кг.

Solby SVC-8000 допускается к эксплуатации в отапливаемых и слабоотапливаемых помещениях при температуре от +1 до +40 °C. Относительная влажность не должна превышать 80 %.

Гарантийный период использования прибора — 1 год.

Стабилизатор напряжения solby svc 8000 инструкция по применению

Поздравляю!
Я пока еще не брался, занят другим.
Думаю, к концу недели руки дойдут.
По результатам отпишусь.

Добавлено (25.03.2014, 21:16)
———————————————
Дошли наконец-то руки, но работать пока не хочет.
При включении выдает сигнал «Входное напряжение > 250V»,
хотя на входе напряжение в пределах нормы.
На выходе, соответственно, ноль.
Если еще не поздно, посмотри пожалуйста типы транзисторов Q4 и Q5.

Добавлено (25.03.2014, 22:39)
———————————————
При включении ротор с токосъемной щеткой уходит против часовой стрелки до упора
в верхний концевик и после упора зажигается светодиод «Входное напряжение > 250V».
Выключаю стабилизатор, вручную отвожу ротор примерно в середину транса и после
включения в сеть, процесс повторяется. Пока никак не въеду, в чем проблема.

С номиналами Q4 и Q5 разобрался.

Добавлено (26.03.2014, 13:14)
———————————————
Сегодня наконец-то удалось полностью запустить стабилизатор!
Вот результат попытки неквалифицированного ремонта:
1 — Транзисторы Q1, Q2 и Q3 стояли других типов и с другой проводимостью.
2 — Транзистор Q5 другого типа и с несоблюдением цоколёвки.
3 — Реле KL1 другого типа и неисправное.
4 — Вместо защитного диода (1N4007) реле KL1 был установлен стабилитрон.
5 — Общий провод индикаторных светодиодов был подключен к эмиттерам Q1 и Q2.
6 — Мотор управляющий коллектором был подключен с нарушением полярности.
7 — Резистор R24, вместо 10Ом стоял резистор номиналом 1кОм.
8 — Неисправна микросхема LM324.

Читайте также: Эффективные значения напряжения силы переменного тока

Вот такой букет

блин у меня то же выгорел Q3, мне нужно сразу менять и Q1,Q2,Q3 и R24 ? в ремонте ещё плата не была отработал 7 лет

Добавлено (29.03.2014, 15:11)
———————————————
с паяльником дружу но на уровне 90х годов может подскажите что к чему и из-за чего такое произошло?

Добавлено (29.03.2014, 15:11)
———————————————
всем здравствуйте

Стабилизатор напряжения Solby SVC 8000

Solby SVC-8000 — это электромеханический стабилизатор напряжения для однофазной сети, торговой марки Solby производства КНР. Используются как в быту, так и на небольшом промышленном предприятии, поставляются устройства мощностью от 0,5 — 60 кВА для сети 220V и мощностью от 3 до 100 кВА для сети 380V соответственно.

Отметим особенности: токосъёмный контакт реализован с помощью щёточного механизма, во всех моделях установлена защита от перегрузки и короткого замыкания, охлаждение осуществляется за счёт естественной циркуляции воздуха.

Заказать или купить стабилизатор напряжения Solby SVC-8000 по цене указанной на сайте, Вы можете по телефону, e-mail или по форме обратной связи.

Функциональные и конструктивные особенности Solby SVC-8000 :

Повышенная точность
Синусоидальная форма выходного напряжения
Светодиодная индикация основных режимов работы
Стрелочная индикация выходного напряжения и тока нагрузки
Защита от перегрева
Наличие режима прямого включения «Bypass»
Автоматическое отключение нагрузки при величине выходного напряжения выше 250±10В
Отсутствие отключения нагрузки при величине входного напряжения ниже рабочего диапазона

Стабилизатор напряжения Sassin SVC 8000

Sassin SVC-8000 — это электромеханический стабилизатор напряжения для однофазной сети, торговой марки Sassin производства КНР. Используются как в быту, так и на небольшом промышленном предприятии, поставляются устройства мощностью от 0,5 — 60 кВА для сети 220V и мощностью от 3 до 100 кВА для сети 380V соответственно.

Отметим особенности: токосъёмный контакт реализован с помощью щёточного механизма, во всех моделях установлена защита от перегрузки и короткого замыкания, охлаждение осуществляется за счёт естественной циркуляции воздуха.

Заказать или купить стабилизатор напряжения Sassin SVC-8000 по цене указанной на сайте, Вы можете по телефону, e-mail или по форме обратной связи.

Функциональные и конструктивные особенности Sassin SVC-8000 :

Повышенная точность
Синусоидальная форма выходного напряжения
Светодиодная индикация основных режимов работы
Стрелочная индикация выходного напряжения и тока нагрузки
Защита от перегрева
Наличие режима прямого включения «Bypass»
Автоматическое отключение нагрузки при величине выходного напряжения выше 250±10В
Отсутствие отключения нагрузки при величине входного напряжения ниже рабочего диапазона

Стабилизатор напряжения Wusley SVC-8000

Wusley SVC-8000 — это электромеханический стабилизатор напряжения торговой марки Wusley производства КНР. Используются как в быту, так и на небольшом промышленном предприятии, поставляются устройства мощностью от 0,5 — 60 кВА для сети 220V и мощностью от 3 до 100 кВА для сети 380V соответственно.

Отметим особенности: токосъёмный контакт реализован с помощью щёточного механизма, во всех моделях установлена защита от перегрузки и короткого замыкания, охлаждение осуществляется за счёт естественной циркуляции воздуха.

Заказать или купить Стабилизатор напряжения Wusley SVC-8000 по цене указанной на сайте, Вы можете по телефону, e-mail или по форме обратной связи.

Функциональные и конструктивные особенности Wusley SVC-8000 :

Повышенная точность
Синусоидальная форма выходного напряжения
Светодиодная индикация основных режимов работы
Стрелочная индикация выходного напряжения и тока нагрузки
Защита от перегрева
Наличие режима прямого включения «Bypass»
Автоматическое отключение нагрузки при величине выходного напряжения выше 250±10В
Отсутствие отключения нагрузки при величине входного напряжения ниже рабочего диапазона

• • Напряжение
  • Реле
  • Трансформатор
  • Что такое рекуперация на электровозе
  • Чем отличается электровоз от тепловоза
  • Чем глушитель отличается от резонатора
  • Стойки стабилизатора как определить неисправность
  • Стабилизатор поперечной устойчивости как работает

  Схема подключения стабилизатора напряжения solby svc 10000

  Стабилизатором напряжения называется специальное электрическое оборудование, задача которого — повысить качество электропитания, в частности обеспечить стабильное значение выходного напряжения, сделав его не зависимым от колебаний входного. Чтобы собственная техника работала эффективно и безопасно, необходимо грамотно подходить к вопросу выбора данного агрегата (учитываются все параметры, включая нагрузочные и другие). Выбрать стабилизатор — только часть вопроса, его также следует грамотно подключить, что необходимо для защиты техники от просадок по напряжению, помех и прочих аварийных ситуаций в сети. В этой статье ознакомимся с вопросом как подключить стабилизатор напряжения своими руками.



  Выбираем тип защиты

  Современный рынок электроприборов предлагает два типа стабилизаторов напряжения: стационарный (для всего дома) и мобильный (обслуживает один или несколько электроприборов). Также, в зависимости от условий эксплуатации, стационарные агрегаты делятся на однофазные и трехфазные. Установка стабилизатора напряжения имеет определенные отличия: подключение к 220 В или к 380 В.

  В загородном доме или квартире, как правило, устанавливается однофазная модель, защищающая всю сеть от перегрузок.

  Определяемся с местом установки



  Установка своими руками стабилизатора напряжения в доме требует особого внимания, так как при неправильном монтаже в худшем случае прибор выйдет из строя, в худшем — произойдет возгорание. Рекомендации при самостоятельном монтаже следующие:

  • Необходимо выбрать сухую и хорошо вентилируемую комнату, так как самая частая причина выхода оборудования из строя — образование в его корпусе конденсата;
  • Если изделие устанавливается в нише, то окружающие его отделочные материалы должны быть пожаробезопасными (металл, стекло, кирпич и так далее);
  • Между самой техникой и стенками следует соблюсти зазор не меньше чем в 10 см;
  • Если установка производится к стене, то подставка или анкера должны быть достаточно крепкими, чтобы выдержать вес стабилизатора.

  Необходимое оборудование для подключения



  Кроме самого стабилизатора напряжения, потребуются прочие вспомогательные материалы:

  • Трехжильный кабель ВВГнГ-Ls. Провод должен иметь то же сечение, что и у вводного кабеля на рубильнике или автомате главного ввода. Обуславливается это тем, что он будет выдерживать всю нагрузку;
  • Выключатель трехпозиционного типа, для обеспечения возможности пустить электропитание в обход стабилизатора, например, для его обслуживания или замены. По сравнению с классическими выключателями, это устройство характеризуется тремя состояниями: включен 1 потребитель, выключен, включен 2 потребитель. При желании, обходятся использованием классического модульного автомата, но данная схема имеет один нюанс — при отключении от стабилизатора потребуется каждый раз обесточивать дом, чтобы перекинуть провода. Конечно, доступны такие режимы как байпас или транзит, но это требует соблюдения строгой последовательности. Наличие трехпозиционного выключателя позволяет одним движением отсечь агрегат, при этом оставив дом со светом;
  • Рекомендуется, чтобы в схеме был учтен прибор УЗО или дифференциальный автомат. Словом, требуется защита от утечек тока.

  Где купить

  Максимально быстро приобрести устройства стабилизации можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

  Этапы установки стабилизатора



  Подключение стабилизатора напряжения к электросети — несложная процедура, но она требует, чтобы человек немного разбирался в электромонтажных работах.

  Чтобы правильно и безопасно осуществить подключение, следует придерживаться нескольких несложных, но обязательных правил, о которых пойдет речь ниже. Так, действия следующие:

  • В первую очередь выбирается место установки. Современные стабилизаторы бывают настенными (подбирается место крепления) и напольными. Устанавливается агрегат после счетчика электроэнергии. Стоит отметить, что дополнительного повышения расходов энергии не стоит ждать, так как оборудование само по себе потребляет в среднем 20–30 Вт. Не рекомендуется устанавливать стабилизатор перед счетчиком — это запрещено и может вызвать проблемы с энергонадзором;
  • Большая часть стабилизаторов, в особенности напольные модели, оснащены клеммной колодкой или клеммником. Разъем представляет собой четыре клеммы, посредством которых подключаются провода: две входные (фаза и земля) — идут от распределительного щитка и две выходные (тоже фаза и земля) — к ним подключают нагрузку;
  • Стабилизатор напряжения своими руками подключить не сложно, но прежде чем приступать к работам, следует убедиться, что на агрегате нет визуальных механических повреждений, его сборка надежна, а провода качественно подключены. Далее обесточивается линия, отключается напряжение на счетчике, проверяются номинальные характеристики автомата, расположенного на входе (показатель должен быть выше, чем мощность самого стабилизатора);
  • Отключаются все потребители электроэнергии, и подключается сам стабилизатор. Здесь заводится фаза в специальный разъем под клемму;
  • Проделывается та же работа, что и в предыдущем пункте, только вместо фазы от счетчика подключается нулевой провод к разъему в приборе.

  Обратите внимание! Стабилизатору требуется постоянное надежное подключение, что следует проверять не реже, чем раз в год. Бывает, что обнаруживается плохой контакт, что необходимо сразу исправлять (может потребоваться более жесткая фиксация). Если пренебречь этим, то есть вероятность возгорания изоляции, что может повлечь за собой возникновение пожара.

  Как подключить мощный однофазный стабилизатор на 220 В

  Прежде чем представить схему, необходимо вспомнить, что электросети на 220 В оборудованы двумя проводами. Первый — фаза, второй — ноль. Чтобы правильно их определить потребуется специальная индикаторная отвертка. Процедура проверки выглядит следующим образом. Берется отвертка, большой палец прислоняется к металлическому выступу на ручке, а рабочая поверхность присоединяется к оголенному электропроводу, по которому проходит ток. Если лампочка на отвертке загорается, значит это фаза, если нет — ноль.

  Читайте также: Напряжение бортсети автомобиля ниже минимального порога

  Теперь разберемся с самой схемой. При подключении однофазного стабилизатора нужно обратить внимание, что он имеет несколько мест крепления, куда присоединяются кабеля. Многие попросту не понимают, что куда следует подключать.

  Из данной группы существует два типа агрегатов. Первые имеют ноль и по одной фазе (для входа и выхода). Вторые имеют фазу-вход и фазу-выход вместе с ноль-вход и ноль-выход. Они имеют вид зажимов с соответствующей подписью.

  В первой ситуации берется фазовая жила, идущая от счетчика, и подключается к разъему фаза-вход, а нулевая — к нулю. При этом имеется два выходящих электрокабеля, идущих к потребителям: первый подключается к фазе-выход, второй — к нулю.

  Во второй ситуации кабеля фаза и ноль закрепляются над соответствующими зажимами «фаза» и «ноль». Выходящие, в свою очередь, крепятся к фазе-выход и нулю-выход.

  Важно обратить внимание, чтобы провода были надежно закреплены, не болтались. Иначе есть вероятность, что они со временем начнут перегреваться, что уже небезопасно. Схема подключения стабилизатора напряжения в частном доме представлена ниже.





  Подключение стабилизатора напряжения на 220 В в квартирном в щитке производится по аналогичной схеме непосредственно после счетчика электроэнергии.

  Подключение стабилизатора к 380 В

  Если рассматривать конструкцию агрегата, то трехфазный стабилизатор выполнен в виде трех однофазных устройств, где каждое отвечает за стабилизацию однофазного напряжения. Прежде чем приступать к монтажным работам, необходимо внимательно ознакомиться с прилагаемой инструкцией и строго следовать всем ее пунктам.

  Отталкиваясь от способа подключения, трехфазные стабилизаторы бывают двух видов. Первый тип оборудования характеризуется тремя модулями на три клеммы, к которым и подключаются провода. К клеммам подключаются вход и выход «фазы» и нулевой кабель (ввод, три модуля и цепь питания). Каждый отдельный модуль соединяется с однофазной сетью.

  Читайте также: Стой напряжение плакат применение

  Агрегат второго типа тоже имеет три однофазных стабилизатора, где у каждого по 4 клеммы для подключения проводов. Помимо входа и выхода «фазы» к ним также подключается вход и выход «нуля». Это позволяет нулевому проводу ввода питания работать отдельно от нулевого провода стабилизированной электросети.

  К трехфазной сети можно подключить три однофазных агрегата или один трехфазный. Каждый вариант имеет свои преимущества.

  • Для каждой фазы появляется возможность подобрать оборудование индивидуальной мощности;
  • Отталкиваясь от условий эксплуатации, для каждой фазы подбирается определенный вид агрегата;
  • Три однофазных прибора выйдут несколько дешевле, по сравнению с одним трехфазным;
  • Однофазные модели легче транспортировать;
  • Если потребуется сервисное обслуживание, то отключается только тот прибор из трех, который требует вмешательства.

  Преимущество подключения трехфазного агрегата в аналогичную сеть:

  • Без проблем подключается потребитель на три фазы.
    При этом имеются определенные недостатки, которые следует брать во внимание:
  • Стабилизаторы данного вида только электромеханические, а это может стать проблемой при частых скачках напряжения;
  • Сложности транспортировки. Обуславливается не только весом и габаритами, но и тем, что перевозить их допускается только в вертикальном положении;
  • Нельзя распределять мощность по фазам в зависимости от потребителя.

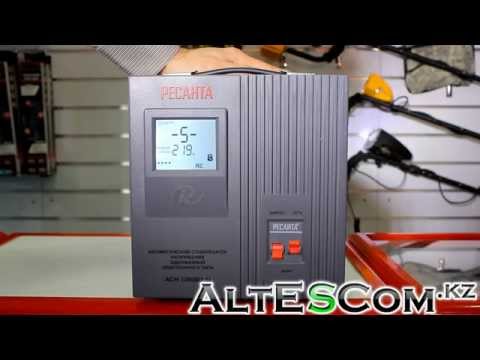

  Особенности подключения стабилизатора Ресанта 10000

  Прежде чем приступать к монтажу следует убедиться, что учитываются все условия эксплуатации данного прибора. Так, есть ограничения в температуре, при которой разрешается работа устройства: от +5 до +40 градусов Цельсия. Показатель влажности не должен быть более 80%.

  Важно, чтобы устройство имело доступ к воздуху. С этой целью вокруг него обязательно оставляется свободное пространство (5–10 см). Если это напольная модель, ее следует расположить от стены на расстоянии в 50 см. Данное правило актуально и для любых легковоспламеняющихся предметов, которые будут стоять рядом со стабилизатором. Солнечные лучи не должны попадать на агрегат. В обязательном порядке производится заземление стабилизатора.

  Рассмотрим само подключение. Ресанта 10000 имеет 5 клемм. Две имеют обозначение «L» — фазы, другие две «N» — нейтральные провода. Пятая отводится под заземление.

  В первую очередь устройство заземляется. Далее подключают «вход», при этом фаза подсоединяется к клемме «L». Нейтральный провод соединяется с нейтральной клеммой.

  Далее включается оборудование и проверяется наличие напряжения на выходе. После этого агрегат выключается. Если на выходе имеется напряжение, подключаются выходные кабеля по тому же принципу, что и входящие.

  Если же выходного напряжения нет, то нужно проверить, правильно ли подключены входные провода.

  Заключение

  Стабилизаторы напряжения — то оборудование, которое необходимо в условиях современного мира, в котором с каждым годом потребители пользуются все большим количеством электроприборов. Чтобы вся техника работала эффективно и при этом была в безопасности от аварийных ситуаций и используется данное электронное оборудование. Но важно не только правильно выбрать стабилизатор, но и грамотно его установить, придерживаясь схем и инструкций.

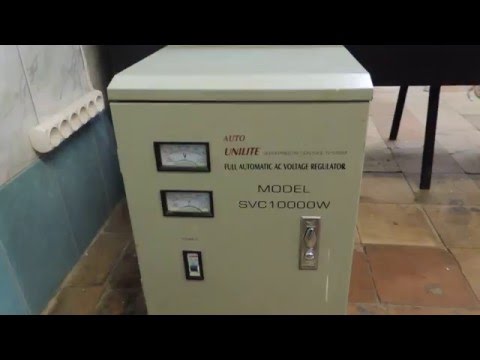

  Видео по теме

  Стабилизатор напряжения Solby SVC-10000

  Читайте также: Как менять регулятор напряжения ваз 2107 инжектор

  Конструктивно, стабилизатор Solby-10000 выполнен в металлическом корпусе напольного исполнения, что позволяет располагать стабилизатор в любых, удобных для подключения, местах. На лицевой панели прибора расположены светодиодная индикации режима работы, вольтметр и амперметр, позволяющие визуально контролировать состояние, как самого стабилизатора, так и подключенные к нему электрические устройства.

  Технические характеристики Solby-10000/1

  Мощность	10 кВА (8 кВт)
  Максимальный ток, А	25
  Количество фаз	1
  Тип стабилизатора	Электромеханический
  Напряжение входа, В	150-250
  Напряжение выхода, В	220±3%
  Скорость срабатывания, В/сек	10
  КПД, %	>95
  Класс защиты	IP 20
  Относительная влажность, %	80
  Рабочий диапазон температуры окружающей среды, °С	0. +40
  Размеры (ВхШхГ), мм	533х277х220
  Масса, кг	32

  Источник:
  Стабилизатор напряжения Solby SVC-10000 продается в нашем интернет-магазине за 21780 руб. (с учетом НДС).
  Оплата при доставке по Москве и области для физ. лиц. производится при получении продукции.
  При доставке в регионы России — по предоплате (любая транспортная компания) или с оплатой при получении (СДЭК).
  Если возникли дополнительные вопросы, то получить профессиональную консультацию можно с 9 до 23 часов ежедневно по тел. (495) 972-00-90.
  Мы всегда рады Вашим звонкам!

  Оплатить заказанную продукцию можно как наличными, так и по безналичному расчету (на условиях полной предоплаты): Яндекс-деньги, Web-money, QIWI, VISA, карта Сбербанка.
  При оплате по квитанции Сбербанка, комиссия банка составляет 3% от суммы платежа. (1% при платеже через Сбербанк Онл@йн)
  Мы работаем с НДС, даем полный пакет необходимых документов.
  Мы не прибавляем доп. проценты за безналичный расчет и предоставляем бронь на заказанные таким образом товары.
  Если Вам необходим договор поставки, то просто сообщите об этом менеджеру.

  Заказать продукцию на staby.ru можно круглосуточно и без выходных.
  Нажав на кнопку «Купить» Вы попадете на страницу «Корзина», где можно управлять данными Вашего заказа.
  Затем нажмите кнопку «Оформить заказ»и выберите подходящий способ оплаты, указав при этом Ваши контактные данные, которые нужны для доставки Вашего заказа. Когда заказ оформлен нажмите на кнопку «Готово».
  Также можно сделать заказ по телефону (с 9.00 до 23.00, без выходных) или через ниже расположенную форму

  Доставка заказов выполняется с понедельника по субботу с 10 до 20 часов.

  При общей сумме заказа от 10 тысяч рублей мы доставим продукцию бесплатно по Москве. При заказе на сумму менее 10 тысяч рублей, стоимость доставки — 500 руб.

  Доставка за пределы МКАД — по тарифу 25 руб./км.

  Доставка в регионы России — через автотранспортные компании (по полной предоплате)

  Возможен самовывоз со склада в г. Королев (предварительно уточняйте наличие товара!)

  Оформите несрочный заказ с доставкой до 3-х дней. Укажите в примечании: «Готов подождать за скидку 3%»

  Если Вы проживаете недалеко от г. Королев, то можете забрать товар самовывозом.
  Для получения скидки нужно предварительно оформить заказ через сайт и указать в примечании «Самовывоз со скидкой 3%»

  *Скидка по данной акции и промокодам не распространяется на товары, по которым уже снижена цена.

  До 1000 руб за отзыв!

  После покупки товара вы можете получить до 1000 руб., оставив отзыв на Яндекс-маркете:
  • для покупок на сумму от 10 до 30 тыс. руб — 500 руб.
  • свыше 30 тыс. руб — 1000 руб.
