Smart gas meter infinity инструкция

Назначение
Описание
Программное обеспечение
Технические характеристики
Знак утверждения типа
Комплектность
Поверка
Основное средство поверки:
Знак поверки наносится в соответствии со схемой, приведенной на рисунке 2, а также на паспорт и (или) свидетельство о поверке.</h2>
<h2>Сведения о методах измерений
Нормативные документы

Назначение

Счетчики газа объемные диафрагменные Smart Gas Meter Infinity предназначены для измерений объема газа, приведенного к температуре плюс 20 °С.

Описание

Принцип действия счетчиков газа объемных диафрагменных Smart Gas Meter Infinity основан на преобразовании разности давлений газа на входе и выходе в поступательное движение диафрагм, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными гибкими газонепроницаемыми диафрагмами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на пластину диафрагмы. Диафрагма, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение диафрагмы преобразуется механизмом во вращательное движение выходного вала, вращение которого передается на непрозрачную крыльчатку. Отслеживание угла поворота крыльчатки осуществляется оптическим преобразователем, который формирует на выходе оптические импульсы. Количество импульсов, выдаваемых оптическим преобразователем, прямо пропорционально прошедшему через счетчик объему газа в рабочих условиях. Данные об измеренных значениях количества импульсов передаются в электронный блок. На основе измеренного объема газа при рабочих условиях и измеренной температуры с помощью встроенного термопреобразователя, электронный блок рассчитывает объем, приведенный к температуре плюс 20 °С, и выводит его на показывающее устройство с нарастающим итогом.

Счетчики газа объемные диафрагменные Smart Gas Meter Infinity состоят из корпуса, внутри которого расположен измерительный механизм, встроенного запорного клапана, электронного блока, модуля связи. Тип модуля связи зависит от применяемого интерфейса для передачи данных.

Электронный блок состоит из пластмассового корпуса, платы модуля с термопреобразователем, жидкокристаллического дисплея, трех кнопок управления, основной и запасной литиевых батарей и оптического порта.

Счетчики газа объемные диафрагменные Smart Gas Meter Infinity в зависимости от измеряемого объемного расхода газа имеют модели JGD4S-M, JGD6S-M, JGD10S-M, JGD16S-M, JGD25S-M, соответствующие типоразмерам G4, G6, G10, G16, G25.

Счетчики газа объемные диафрагменные Smart Gas Meter Infinity обеспечивают выполнение следующих функций:

— измерение накопленного объема газа, приведенного к температуре плюс 20 °С;

— передачу информации о накопленном объеме и состоянии на верхний уровень через модуль связи;

— управление запорным клапаном;

— ведение архивов и журнала событий;

— самодиагностику;

— защиту от несанкционированного доступа.

Общий вид счетчиков газа объемных диафрагменных Smart Gas Meter Infinity представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунке 2.

Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки или пластмассовой разрушаемой клипсы.

Пломбировку поставщика газа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы или на специальную мастику в чашке винта крепления.

б) типоразмер G6

а) типоразмер G4

НИИIIIIIII

в) типоразмер G10

г) типоразмер G16

д) типоразмер G25

Рисунок 1 — Общий вид счетчиков газа диафрагменных Smart Gas Meter Infinity

Рисунок 2 — Схема пломбировки от несанкционированного доступа, обозначения места

нанесения знака поверки счетчиков газа диафрагменных Smart Gas Meter Infinity (1 — место для установки знака поверки, 2 — место для установки пломбы поставщика газа)

Программное обеспечение

Счетчики газа объемные диафрагменные Smart Gas Meter Infinity имеют встроенное программное обеспечение, которое имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений. Программное обеспечение разделено на две части «Версия ПО 1» — метрологически значимая часть, «Версия ПО 2» — программное обеспечение модуля связи. Изменения значений, относящихся к калибровочным настройкам, доступны при открытой крышке электронного блока через оптический интерфейс, защищенной пломбой поставщика газа.

Изменение значений фиксируется в архиве. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 — Идентификационные данные программного обеспечения

Технические характеристики

Т аб ли ца 2 — Метрологические характеристики

Пределы     допускаемой     основной

относительной    погрешности    при

измерении объема газа, приведенного к температуре плюс 20 °С, %, не более:

Таблица 3 — Основные технические характеристики

Знак утверждения типа

наносится на крышку корпуса электронного блока методом термопечати и на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 — Комплектность средства измерений

Поверка

осуществляется по документу МП 1808/1-311229-2020 «Государственная система обеспечения единства измерений. Счетчики газа объемные диафрагменные Smart Gas Meter Infinity. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 18 августа 2020 г.

Основное средство поверки:

— рабочий эталон 1 разряда единицы объемного расхода газа в соответствии с ГПС, утвержденной приказом Росстандарта от 29 декабря 2018 г. № 2825 с пределами допускаемой относительной погрешности не более ±0,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствии со схемой, приведенной на рисунке 2, а также на паспорт и (или) свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Техническая документация фирмы Goldcard Smart Group Co., Ltd

Диафрагменные объемные счетчики газа Smart Meter Infiniti (Газовые SMART-счетчики GoldCard)

Промышленные и бытовые газовые smart-счётчики Goldcard, предлагаемые компанией «ИджЭнерго», — это газовые SMART-счетчики с возможностями:

• Своевременные и точные данные
• Мониторинг в реальном времени
• Снижение затрат на контроль
• Анализ данных
• Пуск/блокировка подачи газа в один клик

Преимущества Smart-счётчиков GoldCard:

• для Газоснабжающей организации
  • Контроль за состоянием газоснабжения абонента (онлайн контроль)
  • Точное выявление дебиторки, сокращение затрат на штат в организации
  • Исключение бесконтрольного подключения газа (контроль потребления газа).
• Преимущества Smart-счётчика для абонента:
  • Текущие показания счетчика передаются через удаленный онлайновый сбор данных
  • Безопасная работа устройства при резких скачках давления (клапан блокируется)
  • Дистанционный механизм отслеживания ежедневного потребления газа
  • Абонент имеет возможность предупредить газоснабжающую организацию о приостановке газа.

Бытовые газовые SMART — счетчики для частных домов типоразмеров G1,6 – G6:

Срок службы батареи 10 лет, при условии ежедневной передачи данных. Рабочая температура от-25 до+55°C.

Прием/передача информации через GPRS/GSM

Различные способы пополнения: смартфон, PC, банкомат и др.

Двухступенчатый контроль доступа к клапану:
I – абонент имеет доступ к клапану при нажатии кнопки;
II –блокировка клапана до проверки счетчика газовой компанией

Закрытие/открытие клапана происходит при:

1. электромагнитное воздействие;
2. при превышении максимального расхода потребления газа

Использует высокую степень шифрования для обеспечения конфиденциальности данных.

Промышленные газовые SMART-счетчики для многоквартирных домов типоразмеров G10 – G40:

• Срок службы батареи 5 лет.
• Рабочая температура от -25 до +55°C
• Точное измерение показаний независимо от значения температуры или давления
• Высокий уровень защиты от помех (отсутствует магнитный компонент)
• Защита от утечки газа
• Легкая установка
• Независимое устройство измерения, высокий уровень защиты данных и механизм отслеживания
• Режимы передачи данных (GPRS/GSM) обеспечивают удаленную связь и дистанционное управление клапаном

Программное обеспечение для SMART-счетчиков GoldCard. Платформа облачного (Cloud) сервиса.

• Облачная платформа ESLink обеспечивает полную интеграцию облачных сервисов во всех сферах коммунального хозяйства.
• Использует модель предоставления услуг SaaS и позволяет интегрировать внешние сервисы WeChat, Alipay, APP, ATM и иные медиа ресурсы в коммунальном хозяйстве, чтобы повысить эффективность менеджмента и предоставление услуг, тем самым снижая издержки предприятия и увеличивая его прибыль.
• Сбор информации и оказание сервиса (автоматизация системы контроля учета газа, мобильная система безопасности) для конечных потребителей через Интернет.
• Возможность управления информацией, позволяющей выполнять объемные анализы данных с использованием графиков и отчетов.

Паспорт (Диафрагменные объемные счетчики газа Smart Meter Infiniti (Газовые SMART-счетчики GoldCard)) >>

Product Overview

The infinity modular smart gas meter complies with smart meter design specifications of European Union, Russian Federation, China, etc.. Adhering to the modular design philosophy, the communication module is completely separated from the smart control part of the meter, and different types of communication modules can be changed on site anytime.   The design adapts to the rapid revolution of communication technologies and brings long- term, stable and valuable services to gas companies.

Main Advantages

Modular Design

● One base meter fits with various pluggable communication module.

● Supports GPRS, RF, NB-IoT, LoRaWAN, Sigfox, etc..

● Easy installation without dismounting the meter or upgrading meter firmware.

Efficient Safety Protection

● Support abnormal gas using detection and reverse gas flow detection.

● Small flow and overflow alarm.

● Valve control supported with multiple control logic.

Electronic temperature compensation

●Standard local communication interface

●Prepayment and post-payment switchable

●IoT platform available with multiple communication media channels

 Product Certification

● Smart Meter Reading

● Online Real Time Monitoring

● Remote Valve Control

● Backstage Billing

● Remote Top-up

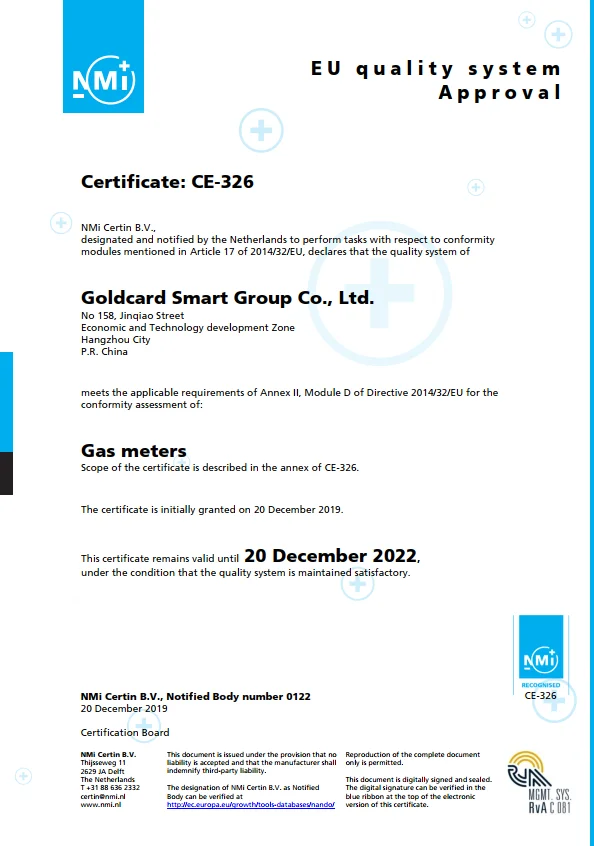

Certification

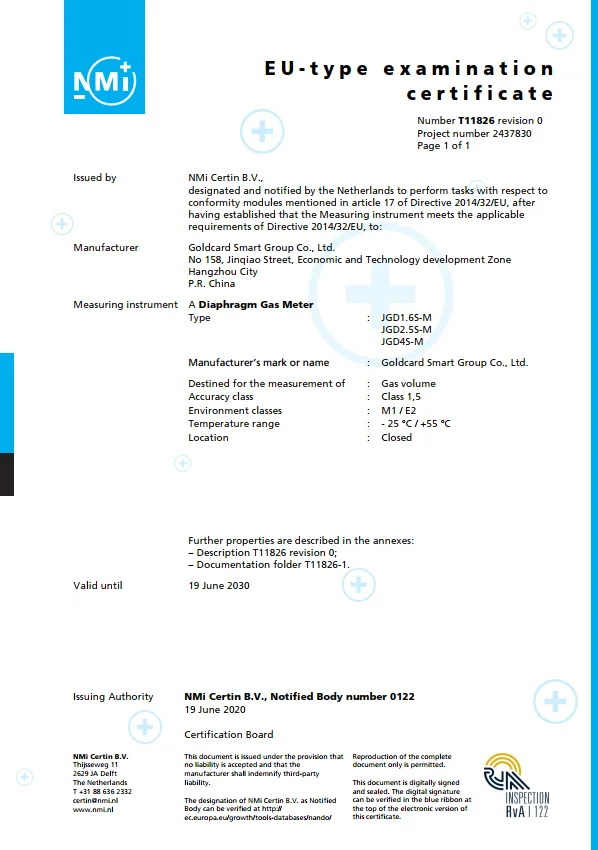

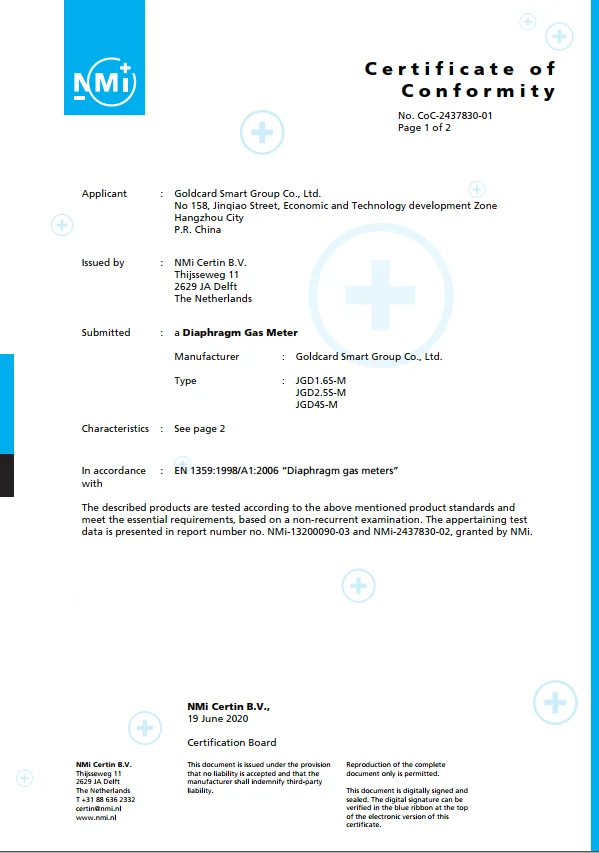

● MID Certification comply to EN1359

● GOST Certification

● ATEX Certification ZoneⅡ

Infinity Modular Smart  Gas Meter Solution

Specification

Dimension

Описание товара

Подходят для установки только в Московской области.

После приобретения, счетчик необходимо активировать и получить Sim-карту в любом ближайшем филиале АО Мособлгаз

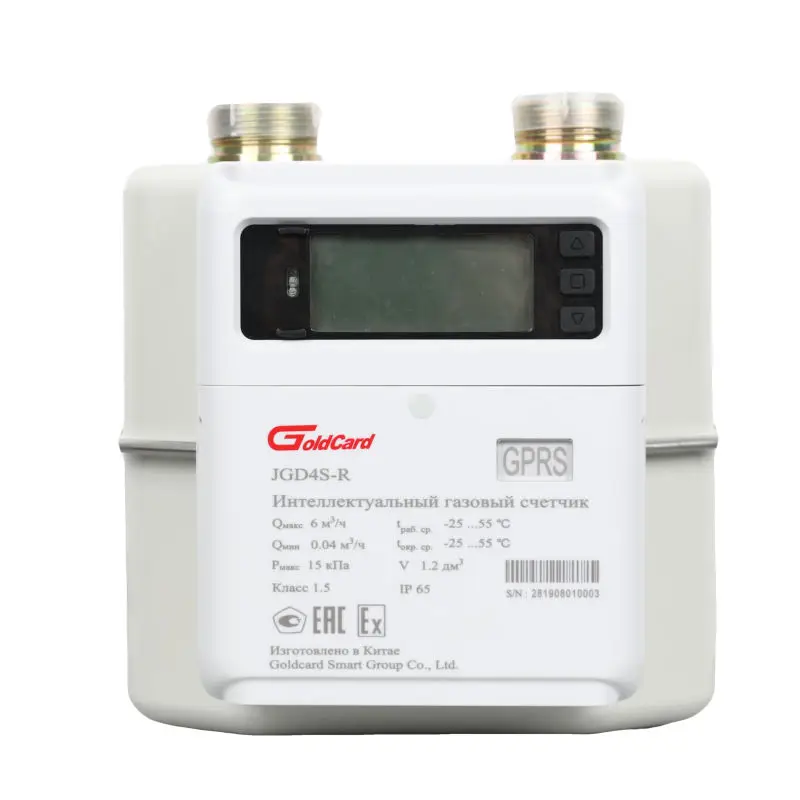

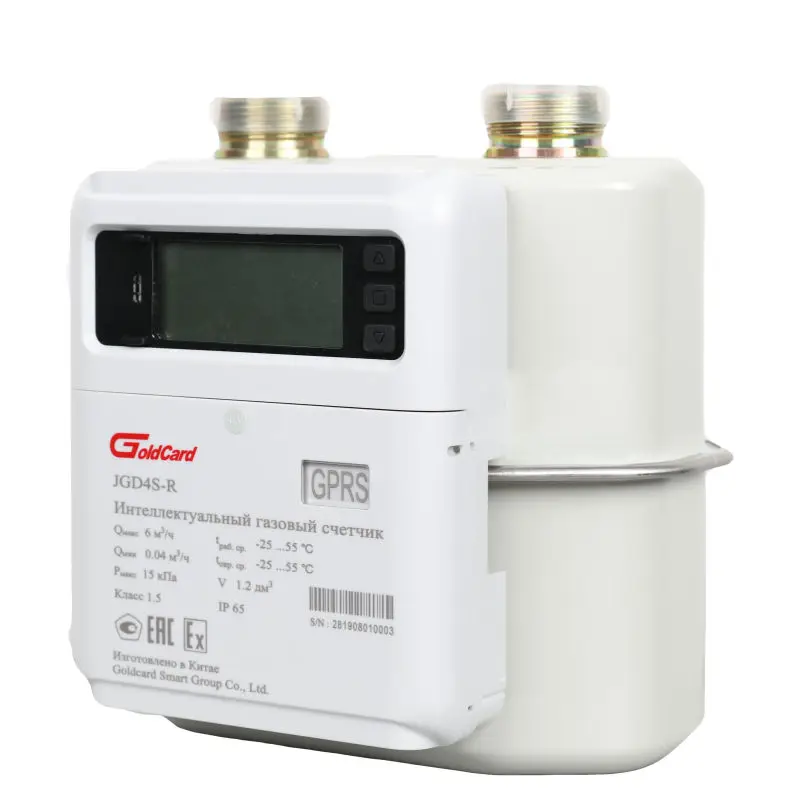

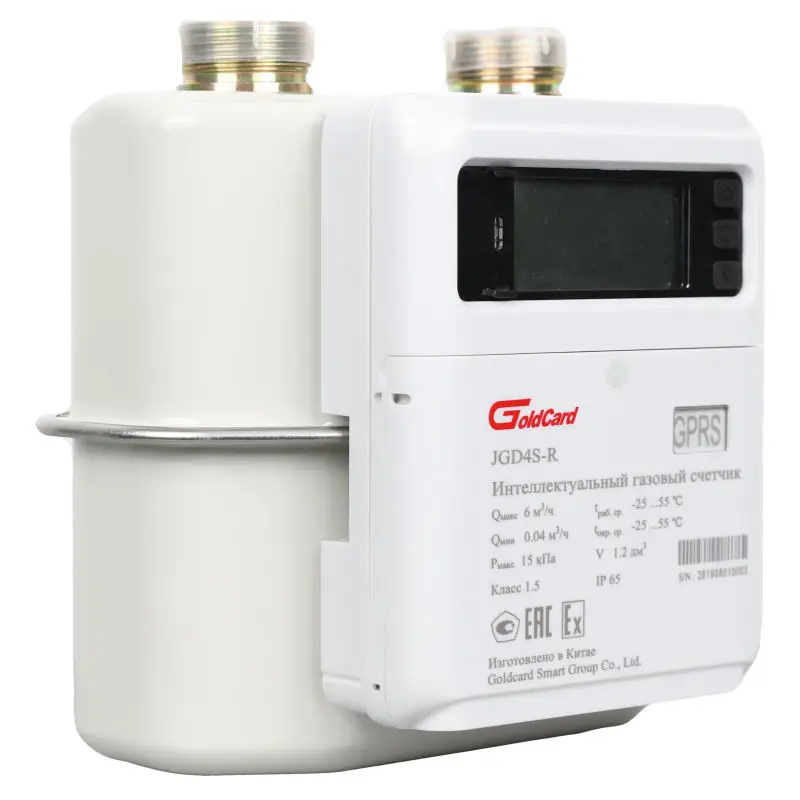

Счётчик газа GoldCard Infinity GSM G4 предназначен для учёта объёма природного газа при его использовании коммунальными предприятиями и населением, в том числе при коммерческих операциях, в качестве топлива для газовых плит, газовых водонагревательных колонок и котлов.

По потоку газа данная модель Infinity GSM G4 является правосторонней, так как газ идет через прибор справа-налево

Интеллектуальная система газового счетчика IoT разработана компанией GoldCard, удобная и простая в использовании.
Согласно схеме модульной конструкции и открытой архитектуры программного обеспечения, можно легко реализовать совместимость между различными системами:

Имеет мощные возможности статистического анализа

Поддерживает различные режимы оплаты

Обеспечивает идеальное решение ступенчатой цены на газ

Принцип работы счетчика GoldCard Infinity G4 (Левый):

• Дистанционное управление клапаном по командам оператора сервера сбора данных.

• Закрытие клапана на основании решения газоснабжающей организации в случаях существенных нарушений потребителем условий договора за поставленный газ.

• Открытие клапана в случае устранения потребителем нарушений условий договора на поставку газа.

• Закрытие клапана в иных случаях, например, если существует информация об аварии на объекте газоснабжения.

• Открытие клапана после устранения аварийной ситуации, зафиксированной счётчиком, на стороне потребителя.

• Закрытие клапана микроконтроллером счётчика в случаях:

— Превышения максимально допустимого порога расхода газа.

— Разряда встроенной в счётчик батареи до минимально допустимого уровня.

— Обнаружения попытки вскрытия крышки корпуса счётчика.

— Обнаружения обратного потока газа.

— Попытки вмешательства в работу счётчика, которая может привести к искажению результатов измерений или нарушению его работоспособности.

— Деинсталляции SIM-карты из держателя.

— Отключения батареи телеметрии.

Система самодиагностики счётчика газа постоянно контролирует работоспособность основных узлов прибора, в том числе работу запорного клапана.

Архивы, передаваемые на сервер, кроме данных об объёме газа, прошедшего через счётчик, содержат информацию о текущем состоянии клапана и его изменениях с указанием времени и причин их вызвавших.

В счетчике настраивается IP адрес сервера, на который автоматически с заданной периодиностью будут передаваться показания счетчика, архивные данные.

Периодичность передачи данных настраивается поставщиком газа и может быть установлена: ежегодно, ежемесячно, еженедельно, ежедневно.

Счетчик автоматически выходит на связь в указанный срок и передает данные на сервер.

После передачи данных о потреблении газа счетчик получает команды от сервера (открытие /закрытие к

Здравствуйте, в этой статье мы постараемся ответить на вопрос: «Счетчик газа c GSM модулем gold cart G-4 (правый)». Если у Вас нет времени на чтение или статья не полностью решает Вашу проблему, можете получить онлайн консультацию квалифицированного юриста в форме ниже.

Для частных и дачных домов лучше выбрать устройства мембранного типа. Они лучше работают на открытом воздухе — большинство моделей оснащены терморегуляторами для стабилизации работы устройства, поэтому оно не будет реагировать на условия окружающей среды. Если агрегат необходимо разместить в отдельном помещении или котельной, можно установить ротационный счетчик.

Газовый счетчик с GSM модулем золотая тележка G-4 (справа)

Теперь давайте обсудим, как снимать показания газового счетчика, чтобы расчет суммы был правильным. Когда пользователь смотрит на счетчик, он видит массив результатов, в котором числа разделены запятой.

После снятия показаний газового счетчика вам необходимо передать данные в газовую службу, это можно сделать с помощью квитанции, которая приходит ежемесячно, либо по телефону, либо через личный кабинет на сайте.

Через месяц вы замечаете, что на дисплее появляются цифры 00018657. Это означает, что за отчетный период было израсходовано в общей сложности 18 м3 топлива. Нас интересуют только первые пять цифр перед десятичной точкой, т.е. 00018. Для пояснения мы используем дробную часть. Поскольку это 657, что больше 500, необходимых для округления, вы увеличиваете целую дробь на 1. Вычитая нули, вы получаете 19 м3.

Существуют разные модели, но всегда цифры, которые не нужно записывать в показания, выделены каким-либо образом. Они могут быть другого цвета или помечены красной рамкой или рамкой. Они могут быть в красной рамке, но обязательно будут разными.

В этом видео объясняется, как самостоятельно вывести счетчик SMT smart g4 на сервер, вы можете рассмотреть этот …

Сами газовые службы, особенно операторы, могут быть недостаточно опытными и компетентными, чтобы правильно составить все необходимые записи.

И даже если владелец не хочет устанавливать счетчик добровольно, газовая компания имеет право сделать это в обязательном порядке.

Необходимо снимать показания газового счетчика каждый месяц. Рекомендуется делать это в первый день каждого месяца, следующего за месяцем, в котором был сделан снимок — так вы получите более полное представление о цифрах. Вы можете точно спрогнозировать свой счет за газ, вычитая старые показания из новых показаний на первый день каждого месяца и умножая разницу на тариф.

Так что без счетчика вы не сможете нормально пользоваться газовой сетью сегодня. Для того чтобы сделать удачную покупку, важно знать, какие бывают газовые счетчики, какой из них лучше подходит для дома, а какой — для квартиры.

В зависимости от версии, счетчик оснащен 5-, 7- или 8-значным механизмом или дисплеем в случае электронного счетчика. На этом этапе у многих возникает закономерный вопрос: сколько цифр писать в чеке, чтобы не написать слишком много? Здесь все просто — обратите внимание на дисплей.

Механический. В механическом счетчике цифровые значения указываются так же, как и на цифровом счетчике, но в некоторых моделях может отсутствовать запятая, разделяющая цифры. После этого все имеющиеся цифры должны быть перезаписаны. В механическом счетчике показания также снимаются слева направо.

Механизм газового счетчика. Как устроен механизм счетчика в газовом счетчике? Давайте посмотрим, что …

Как снимать показания

Показания с газового счетчика нужно снимать каждый месяц, согласно рекомендациям из инструкции по эксплуатации предпочтительно переписывать цифры со счетчика 1 го числа, следующего месяца после учетного.

На лицевой панели счетчика мы видим табло, это табло разбито на разряды, количество разрядов на разных моделях счетчиков может отличаться, но это не главное. На всех счетчиках в не зависимости от моделей цифры разделены на две группы цифр запятой.

Для записи показаний со счетчика нужно переписать все цифры слева направо до знака запятой, цифры стоящие после запятой переписывать не нужно. Как правило цифры после запятой выделены красным цветом.

Если на вашем счетчике нет запятой, а такое встречается, и цифры справа не окрашены в другой цвет и не имеют окантовки другого цвета, тогда учитываются все цифры с табло.

Для того чтобы правильно вести учет старайтесь ежемесячно переписывать показания с газового счетчика, это поможет точно и правильно оплачивать расходы по газу.

Gallus 2002 g-4 actaris

Этот современный газовый счетчик — лучший вариант для дома. Он облегчит жизнь потребителя, избавив от частых поездок в газоснабжающую службу для оплаты счетов за топливо. Прибор работает на принципе предоплаты, для чего комплектуется пополняемой смарт-картой и микропроцессором.

Специальная счетная система отслеживает объем расходуемого топлива, выводит эти данные на дисплей и списывает с карты сумму, эквивалентную потреблению. Установка Gallus 2002 G-4 Actaris актуальна для потребителей, проживающих в сельской местности, где сложно найти пункт оплаты за газ.

При необходимости неистраченные средства можно вернуть на смарт-карту. Если сумма исчерпана полностью, запорный клапан перекроет подачу топлива. Взломать оборудование невозможно — оно надежно защищено от несанкционированного доступа.

Как снять показания с газового счетчика?

Помимо технических характеристик для приборов, устанавливаемых в квартире, значение имеют такие факторы, как компактность, привлекательный внешний вид и бесшумность устройства. Кроме того, вряд ли вы мечтаете о частых посещениях газслужбы. Поэтому при выборе учитывают следующие критерии:

В квартиру лучше приобретать компактные и малошумные электронные модели, которые не требуют частой проверки и стабильны в работе.

Для частного и загородного дома предпочтительнее выбирать устройства мембранного типа. Они больше приспособлены к эксплуатации на улице — большинство моделей оснащено термокорректорами, стабилизирующими работу прибора, чтобы он не реагировал на окружающие условия. Если оборудование планируется размещать в отдельном помещении или котельной, можно установить ротационный счетчик.

Посмотрите подробное видео, которое поможет вам определиться, какой прибор лучше выбрать:

Традиционный электронный счетчик диафрагменного типа с уменьшенным осевым расстоянием, рассчитан на расход газа 6 м 3 /ч. Прибор может подключаться к системам с право- и левосторонним направлением потока газа. Оснащен жидкокристаллическим дисплеем, отображающим всю необходимую пользователю и представителю газоснабжающей службы информацию.

Эта модель — яркий представитель счетчиков второго поколения. GoldCard JGD6S-ML-G имеет встроенный модуль телеметрии GPRS, с помощью которого прибор удаленно отправляет показания и информацию о состоянии устройства непосредственно поставщику газа. Теперь потребитель может не только не беспокоиться о передаче данных о количестве расходуемого газа, но и оплачивать счета за топливо через интернет. При желании можно подключить услугу автоплатежа.

Прибор настраивается представителем газоснабжающей службы, периодичность отправки данных может быть выбрана: раз в год, месяц, неделю или каждый день. Устройство автоматически выходит на связь в указанный срок и передает показания на IP-адрес поставщика газа. Это один из лучших газовых счетчиков, который стоит поставить в квартире.

Какой газовый счетчик лучше купить

Многие потребители уже удостоверились, что покупка газового счетчика — лучший вариант сэкономить на оплате коммунальных услуг. На практике проверено, после установки прибора расходы на газовое топливо значительно сокращаются. Особенно этот момент касается домов и квартир, где прописано больше человек, чем живет фактически. И даже при условии, что в приобретение прибора придется вложиться, все потраченные средства окупятся в первый год. Кроме того, с 1 января 2019 года собственников домов и квартир обязали оснастить жилье приборами индивидуального учета потребления газа, если топлива расходуется более 2 м 3 /ч. И даже если хозяин не захочет устанавливать счетчик в добровольном порядке, газоснабжающая служба имеет право сделать это принудительно. Без согласия собственника.

Как снять показания с газового счетчика?

Помимо технических характеристик для приборов, устанавливаемых в квартире, значение имеют такие факторы, как компактность, привлекательный внешний вид и бесшумность устройства. Кроме того, вряд ли вы мечтаете о частых посещениях газслужбы. Поэтому при выборе учитывают следующие критерии:

В квартиру лучше приобретать компактные и малошумные электронные модели, которые не требуют частой проверки и стабильны в работе.

Для частного и загородного дома предпочтительнее выбирать устройства мембранного типа. Они больше приспособлены к эксплуатации на улице — большинство моделей оснащено термокорректорами, стабилизирующими работу прибора, чтобы он не реагировал на окружающие условия. Если оборудование планируется размещать в отдельном помещении или котельной, можно установить ротационный счетчик.

Посмотрите подробное видео, которое поможет вам определиться, какой прибор лучше выбрать:

Традиционный электронный счетчик диафрагменного типа с уменьшенным осевым расстоянием, рассчитан на расход газа 6 м 3 /ч. Прибор может подключаться к системам с право- и левосторонним направлением потока газа. Оснащен жидкокристаллическим дисплеем, отображающим всю необходимую пользователю и представителю газоснабжающей службы информацию.

Эта модель — яркий представитель счетчиков второго поколения. GoldCard JGD6S-ML-G имеет встроенный модуль телеметрии GPRS, с помощью которого прибор удаленно отправляет показания и информацию о состоянии устройства непосредственно поставщику газа. Теперь потребитель может не только не беспокоиться о передаче данных о количестве расходуемого газа, но и оплачивать счета за топливо через интернет. При желании можно подключить услугу автоплатежа.

Прибор настраивается представителем газоснабжающей службы, периодичность отправки данных может быть выбрана: раз в год, месяц, неделю или каждый день. Устройство автоматически выходит на связь в указанный срок и передает показания на IP-адрес поставщика газа. Это один из лучших газовых счетчиков, который стоит поставить в квартире.

Показания с газового счетчика нужно снимать каждый месяц, согласно рекомендациям из инструкции по эксплуатации предпочтительно переписывать цифры со счетчика 1 го числа, следующего месяца после учетного.

На лицевой панели счетчика мы видим табло, это табло разбито на разряды, количество разрядов на разных моделях счетчиков может отличаться, но это не главное. На всех счетчиках в не зависимости от моделей цифры разделены на две группы цифр запятой.

Для записи показаний со счетчика нужно переписать все цифры слева направо до знака запятой, цифры стоящие после запятой переписывать не нужно. Как правило цифры после запятой выделены красным цветом.

Если на вашем счетчике нет запятой, а такое встречается, и цифры справа не окрашены в другой цвет и не имеют окантовки другого цвета, тогда учитываются все цифры с табло.

Для того чтобы правильно вести учет старайтесь ежемесячно переписывать показания с газового счетчика, это поможет точно и правильно оплачивать расходы по газу.

Для того чтобы рассчитать сколько кубов газа потрачено за текущий месяц, нужно из показаний счетчика в данный момент вычесть число кубов которое было на счетчике в прошлом месяце, полученная разность это и есть расход газа за текущий прошедший месяц.

Если ваш счетчик пошел по второму кругу, тогда для записи показаний переписываем все цифры вместе с нолями и в самом начале слева ставим единицу, это и будут текущие показания счетчика.

Рекомендуем: Счетчик электроэнергии Нева МТ 324 — характеристики

Хотите узнать как сэкономить на потреблении газа читайте наши следующие статьи, где мы расскажем какие характеристики газового котла влияют на количество израсходованных кубометров газа, какое кпд котла считается оптимальным. Также рекомендуем почитать, как спрятать газовую трубу на кухне. Если используете газовую плиту, то узнайте как уменьшить количество расходуемого газа.

Прибор учета потребленного газа существенно экономит размер платежей за голубое топливо, поскольку тарифы по нормативам значительно выше, чем плата за объем в перерасчете на стоимость кубов. Чтобы избежать проблем с газопоставляющей компанией, важно безошибочно снять показания со счетчика газа и своевременно сообщить данную информацию контролеру.

Потребители обязаны ежемесячно информировать представителей газовой службы о текущих показаниях с газового счетчика. Значения записываются каждое первое число месяца, следующего за отчетным. Важно соблюдать хронологию, чтобы не исказить учетные сведения.

Один раз в шесть месяцев передаваемые данные проверяются контролером, при непосредственном осмотре прибора.

Пользователь обязан допустить сотрудника к газомеру. В ходе осмотра проверяется правильность предоставленной информации, целостность пломб на счетчике и его исправность.

Контроллер имеет право проверить передаваемые данные прибора учета 1 раз в 6 месяцев.

Чтобы избежать ошибки в записи данных, учитываются особенности используемой модели. В зависимости от марки и модификации, прибор оборудуется следующей разновидностью интерфейса:

Количество разрядов счетного устройства различно, в зависимости от модели прибора. Применяются четырех-, пяти- или шестиразрядные устройства, для целого значения числа израсходованного количества кубов, с двумя или тремя цифрами, указывающими дробные доли.

Для приборов с механическим табло правила просты:

Чтобы правильно снять показания со счетчика газа, оборудованного жидкокристаллическим дисплеем, необходимо разобраться с особенностями управления прибором. Большинство производителей разрабатывает аппараты со стандартными правилами отображения информации. Данные выводятся на экран:

У некоторых моделей, в целях экономии заряда встроенной батареи, дисплей отключается спустя определенный временной промежуток – от пяти до десяти секунд. Для снятия данных требуется нажатие на соответствующую кнопку.

Детальнее об особенностях и возможностях конкретной модели счетчика изложено в руководстве по эксплуатации, входящем в комплектацию изделия. Если такой документ отсутствует, его несложно отыскать в интернете, по наименованию марки и модификации газомера.

После того, как показания счетчика сняты, необходимо правильно рассчитать расход за месяц. Чтобы посчитать по показаниям газового счетчика, сколько кубов голубого топлива израсходовано за отчетный период, из выписанного значения вычитается снятое месяцем ранее. Полученное число умножается на стоимость одного кубометра. Итоговое значение – общая сумма платежа за месяц.

Полученные сведения записываются в платежную книжку, предъявляемую к оплате. Существенно облегчит задачу ведение специального блокнота, фиксирующего ежемесячно записанные показания с отметкой точной даты фактического снятия данных.

Важно, передавая информацию, указывать верное значение показаний. В случае предоставления недостоверных сведений или выявления несовпадения записанных в платежной книжке данных с фактическими показаниями прибора, на потребителя может налагаться штраф. Но недоплаченную сумму все равно придется внести.

На вас может быть наложен штраф при предоставлении недостоверных или несовпадающих сведений.

Если данные не сообщены в назначенную дату, они передаются позже, с назначением небольшой пени за опоздание.

При наличии у потребителя сомнений в правильности переданной информации, необходимо связаться с представителем газовой службы, чтобы избежать возможных недоразумений и неточностей.

Мнение экспертаМиронова Анна СергеевнаЮрист широкого профиля. Специализируется на семейных вопросах, гражданском, уголовном и жилищном правеПравильное снятие показаний газового счетчика не представляет сложностей. Но неприятностей не избежать, если предоставлять контролеру газопоставляющей компании недостоверные сведения о фактических значениях учетного прибора или не информировать о данных счетчика в назначенную дату.

На сегодняшний день в России, для учета потребления бытового газа, в каждом третьем частном доме или квартире установлен специальный прибор. Это важный аппарат, с точки зрения, как государства, так и рядовых абонентов. С помощью таких счетчиков в масштабе страны экономится энергоноситель. А потребители получают возможность платить только за расходованное голубое топливо, а не по расчетным нормам, что более выгодно.

Система учета газа и оплаты за его расход по прибору – современная и удобная для владельцев жилья. Плохо только одно – граждане к ней еще не совсем привыкли, и потому в некоторых пунктах возникает недопонимание. В частности, не все точно знают порядок снятия показаний на дисплее расходомера. А также – сроки, способы и адресность их передачи. Особых сложностей здесь никаких нет.

Согласно отечественному законодательству, каждый абонент ежемесячно, в период с 23-го числа по 28-е, обязан контролировать показания счетного прибора и передавать их в соответствующую организацию. При этом надо учитывать один нюанс. Каждая частная компания, работающая в данной сфере, также имеет свои правила, где прописаны, в том числе, и сроки передачи показаний расходомеров. Ознакомиться с ними можно на сайте этой фирмы или в договоре, который был с ней заключен. В общем случае, показания записываются и отправляются в компанию каждый месяц, в последних числах. Желательно так и делать. В противном случае, если абонент продолжительное время будет пренебрегать своими обязанностями, у него накопится долг, который станет причиной отключения газа.

Организация, представитель которой устанавливал газомер, заключает с абонентом договор. В этом документе есть вся необходимая информация – адрес, по которому расположен ее офис, и телефон для связи, если возникли какие-либо неполадки или есть вопросы по учету газа. В эту же организацию передаются сведения о потреблении голубого топлива.

«Умный» счетчик газа от компании «АО «Мособлгаз»

Компания АО «Мособлгаз» представила газовый счетчик второго поколения «GoldCard JGD4S-G», позволяющий автоматически считывать и передавать показания расхода газа, а также оплачивать счет, не выходя из дома.

Москва, 3 октября 2018 – производитель оборудования коммунального хозяйства ООО «ИДЖЕНЕРГО» разработал новую модель счетчика газа, работающую по технологии «Smart GSM». Устройство обладает встроенным GSM-модулем для передачи данных о его техническом состоянии и количестве потребленного газа компании-поставщику.

По заявлению производителя, абоненты смогут производить оплату счетов по сети интернет через личный кабинет клиента, или же подключить услугу «Автоплатеж». Гарантийный срок оборудования составляет 24 месяца.

Мембранный счётчик газа СГБЭТ-G4

Когда газ происходит сквозь камеры прибора начинает колебаться диафрагма. Электронный блок учитывает это колебание, после чего срабатывает магнитный датчик и передаёт эти данные о количестве расходованного газа на жидкокристаллический дисплей.

У устройства есть импульсный выход, при помощи которого появляется возможность удалённо снимать показания и автоматически передавать их.

Прибор состоит из двух блоков – герметичный и электронный.

Герметичный блок состоит из следующих узлов:

• две измерительные камеры с мембранами;
• кривошипно-шатунный механизм;
• защитный экран;
• импульсный датчик и термоэлемент;
• корпус и крышка.

Электронный блок:

• ЖК дисплей;
• электронная плата, блок питания и датчик запуска дисплея.

Если в течении 1,5 года после установки прибора, но не позднее 30-ти месяцев с момента производства будет выявлен заводской брак – производитель предоставит бесплатный ремонт или полную замену счётчика на новый.

Производитель оставляет за собой право в отказе от гарантии в случаях, если: на корпусе была найдены следы механических повреждений, либо если прибор эксплуатировался не плавильно.

Счётчики данного производителя характеризуются следующими положительными качествами:

• привлекательная цена,
• прочный и надёжный прибор,
• гарантия на прибор,
• точные показания,
• наличие нескольких модификаций,
• защита от постороннего вмешательства в работу прибора,
• наличие функции термоконтроля,
• наличие импульсного выхода,
• тихая работа.

Автономную работу прибора обеспечивает литиевая батарея от производителя RENATA с напряжением 3,3В. Срок службы батареи совпадает с межповерочным интервалом счётчика и равняется 8 годам. Самостоятельно менять батарею не рекомендуется, так как для этого необходимо будет вскрыть корпус прибора и нарушить целостность пломб – а это запрещено законом и будет караться штрафами. Замену батареи произведёт специалист во время проведения поверки.

Основу агрегата составляет герметичный корпус со следующими узлами:

• измерительными устройствами с двумя мембранами французского производства, передающими движение посредством рычажной системы;
• кривошипно-шатунным механизмом с фиксатором, предотвращающим вращение в обратную сторону;
• распределительным устройством;
• фильтром, защищающим от попадания мусора через входное отверстие в механизм;
• электронной платой, оснащённой импульсным датчиком и прибором для контроля температуры.

Вывод данных производится на жидкокристаллический экран, соединённый с электронной схемой, запитанной от сменного источника энергии и оборудованной преобразующим датчиком.

Длительность работы газомера – 20 лет. Производитель гарантирует исправность прибора в начальные 18 месяцев после установки, в течение которых оборудование ремонтируется бесплатно, в случае выявления заводского брака.

Прибор должен поверяться контролирующей организацией с периодичностью 10 лет. В случае истечения срока поверки эксплуатация счётчика не допускается.

Для включения дисплея используется специальный магнит. После включения функционирование дисплея продолжается 4 минуты, затем он выключается, но работа устройства продолжается. Чтобы снять показания, выписывается целое значение данных в начале и конце месяца, затем вычитанием подсчитывается разница.

На фото показано табло счётчика СГБЭТ G2,5. Эти два счётчика аналогичны, поэтому их табло похожи, показания снимаются и записываются одинаково.

Выбор данной модели газомера гарантирует потребителю получение следующих преимуществ:

• компактных размеров, привлекательного внешнего вида;
• защитного лакокрасочного покрытия корпуса, предотвращающего коррозионное воздействие;
• длительного межповерочного интервала, при котором отсутствует необходимость частых поверок;
• сохранения установленных настроек продолжительный период эксплуатации;
• бесшумности функционирования;
• защиты от несанкционированного воздействия.

Прибор выполнен в полном соответствии с государственными нормативами, определяющими качественные характеристики измерительного оборудования.

Монтаж газомера производят представители организации поставляющей газ по разработанному проекту, учитывающему расположение потребителей газа и порядок подвода голубого топлива.

Для монтажа применяются сертифицированные материалы. Необходимо соблюдать обратный уклон трубы при входе в помещение, чтобы исключить проникновение влаги внутрь стенового ограждения. Соединение труб выполняется газосваркой. При подсоединении устройства следует обеспечить герметичность, для предотвращения утечки газа.

Информация о сертификате

Высокое качество приборов учета газа подтверждается сертификатами качества, выданными государственными контролирующими организациями. Счетчик газа Омега G4 соответствует нормативным документам ГОСТ. Качественная работа, точность измерений и продолжительность службы подтверждается сертификатом счетчика. Разрешительные документы выдаются после проведенных тестирований прибора учета уполномоченными организациями.

В комплекте прилагается паспорт, содержащий необходимую информацию относительно сертификатов соответствия стандартам ГОСТ. Приобретая газовый счетчик Омега G4, пользователь получает простой в использовании, высокоточный и практичный прибор.

Многие потребители уже удостоверились, что покупка газового счетчика — лучший вариант сэкономить на оплате коммунальных услуг. На практике проверено, после установки прибора расходы на газовое топливо значительно сокращаются. Особенно этот момент касается домов и квартир, где прописано больше человек, чем живет фактически. И даже при условии, что в приобретение прибора придется вложиться, все потраченные средства окупятся в первый год. Кроме того, с 1 января 2019 года собственников домов и квартир обязали оснастить жилье приборами индивидуального учета потребления газа, если топлива расходуется более 2 м 3 /ч. И даже если хозяин не захочет устанавливать счетчик в добровольном порядке, газоснабжающая служба имеет право сделать это принудительно. Без согласия собственника.

Указанную продукцию отличают следующие преимущества:

• разумная стоимость;
• продолжительный срок эксплуатации с большим временным промежутком между поверками и длительной гарантией изготовителя;
• простая конструкция с отсутствием движущихся элементов;
• возможность удалённого контроля показаний и термокорекции данных (для соответствующих модификаций);
• надёжная защита от вмешательства в работу;
• привлекательное внешнее исполнение;
• допустимость различного расположения при установке;
• незначительные габариты и масса;
• низкая погрешность измерений;
• простота снятия показаний с доступностью функции поворота экрана;
• наличие встроенной памяти с календарём фактического потребления.

Что произойдет, если окажется, что данные не соответствуют действительности?

Абонент обязан передавать точные сведения о потреблении газа. Если он сообщит заниженные цифры, то ничего от этого не выиграет. В следующем месяце, все равно, придется доплачивать столько же, сколько «сэкономил» в предыдущем.

Если же, по какой-то причине, данные отправлены не в положенный срок, а позднее, то за просроченное время начислят пеню. Может произойти и более неприятный вариант – придет проверяющий из горгаза и обнаружит, что между фактическими цифрами и теми, которые отправил абонент, есть большое расхождение. Скорее всего, за это будет штраф.

Во всех случаях, когда потребитель сомневается в правильности данных по своему счетчику, или у него есть другие вопросы, лучше позвонить в газовую компанию и получить необходимую консультацию.

Как снимать показания

Показания с газового счетчика нужно снимать каждый месяц, согласно рекомендациям из инструкции по эксплуатации предпочтительно переписывать цифры со счетчика 1 го числа, следующего месяца после учетного.

На лицевой панели счетчика мы видим табло, это табло разбито на разряды, количество разрядов на разных моделях счетчиков может отличаться, но это не главное. На всех счетчиках в не зависимости от моделей цифры разделены на две группы цифр запятой.

Для записи показаний со счетчика нужно переписать все цифры слева направо до знака запятой, цифры стоящие после запятой переписывать не нужно. Как правило цифры после запятой выделены красным цветом.

Если на вашем счетчике нет запятой, а такое встречается, и цифры справа не окрашены в другой цвет и не имеют окантовки другого цвета, тогда учитываются все цифры с табло.

Для того чтобы правильно вести учет старайтесь ежемесячно переписывать показания с газового счетчика, это поможет точно и правильно оплачивать расходы по газу.

Расход газа за текущий месяц

Для того чтобы рассчитать сколько кубов газа потрачено за текущий месяц, нужно из показаний счетчика в данный момент вычесть число кубов которое было на счетчике в прошлом месяце, полученная разность это и есть расход газа за текущий прошедший месяц.

Если ваш счетчик пошел по второму кругу, тогда для записи показаний переписываем все цифры вместе с нолями и в самом начале слева ставим единицу, это и будут текущие показания счетчика.

Рекомендуем: Счетчик электроэнергии Нева МТ 324 — характеристики

Хотите узнать как сэкономить на потреблении газа читайте наши следующие статьи, где мы расскажем какие характеристики газового котла влияют на количество израсходованных кубометров газа, какое кпд котла считается оптимальным. Также рекомендуем почитать, как спрятать газовую трубу на кухне. Если используете газовую плиту, то узнайте как уменьшить количество расходуемого газа.

Прибор учета потребленного газа существенно экономит размер платежей за голубое топливо, поскольку тарифы по нормативам значительно выше, чем плата за объем в перерасчете на стоимость кубов. Чтобы избежать проблем с газопоставляющей компанией, важно безошибочно снять показания со счетчика газа и своевременно сообщить данную информацию контролеру.

Похожие записи:
