Вы можете скачать последние обновления для он-лайн касс (ККТ):  драйверы, прошивки, руководства по эксплуатации контрольно-кассовой техники, инструкции по ремонту и другую документацию.

Обновляем прошивку на примере кассового аппарата Штрих-МИНИ-02Ф (доработанный вариант с универсальным модулем) . У нас Драйвер Штрих-М версии 4.15 .0.807.

Надо учитывать , что есть старые прошивки , так называемые без ключей. Причем это не связано , что касса с УМ или без. Просто при тесте выводится «ключи залиты» или соответственно не залиты. В зависимости от этого есть 2 варианта прошивок. И их нельзя путать иначе касса может быть залочена уровнем 3 намертво , т.е. превращается в кирпич.

Где смотрим версию прошивки ПО :

Это просто для примера:

Это версия сборки ПО 37765 , но это мало что говорит. А вот дата ПО 23.04.2021 говорит о не последней (на 2021г.) прошивки.

Штрих-МИНИ-02Ф Обновление по RS232

Обновляем по RS232 по X-modem протоколу , так как USB у нас наружу не выведен (касса с универсальным модулем [УМ] ) пробуем сначала по RS232.

1, Обновление прошивки: Сохранение таблиц
1, Обновление прошивки: Запись прошивки по XMODEM
Ошибка : 2, Ошибка обновления: Не удается установить связь по XModem

Версию нашего бутлодера можно посмотреть так :

Для x-modem варианта версия загрузчика должна быть 119 и выше (почерпнуто из интернета). Но переустановив бутлоудер на 145 версию, все равно не шьется по X-MODEM (внимание из тестового драйвера). Хотя COM нормально функционирует , по COM порту касса прекрасно работает в обычном режиме. Три линии передачи 2-2,3-3,5-5 задействованы как обычно.

Штрих-МИНИ-02Ф Обновление по USB

Разбираем ККТ для доступа к USB (у Штрих-МИНИ-02Ф наружу не выведен) и делаем прошивки через DFU (подключение по USB) без проблем с первого раза.

1, Обновление прошивки: Переход в режим DFU
1, Обновление прошивки: Перезагрузка
0, Обновление прошло успешно

Прошиваем Штрих-Онлайн в 2020г.

У нас версия загрузчика допустим 127 , и скорее всего при попытке обновления по USB получим такой ответ :

(-8) Loader version does not support dfu update: 127

То есть надо обновить бутлоудер. Но как обновить бутлоудер на Штрих-Онлайн. Это новая касса , тут нет разъема микро SD .

Вариант с 127 сразу на 145 версия бутлоудера из тестового драйвера не прокатывает. А вот вариант через Terra Term X-MODEM (при включении кассы проходит) и на экране ПК видим примерно следующее :

Версия прошивки платы у нас :

 ----------------------------------------
 Версия ПО                 : C.1
 Сборка ПО                 : 60325
 Дата ПО                   : 24.10.2018
 ----------------------------------------

Обновляем далее из драйвера по USB dfu и все без проблем обновляется нормально. Новая версия :

 ----------------------------------------
 Версия ПО                 : C.1
 Сборка ПО                 : 19018
 Дата ПО                   : 13.02.2020
 ----------------------------------------

Надо отметить , что на плате Штрих-Онлайн не установлен micro SD разъем, а только контакты под них. Но есть джамперы , которые возможно предназначены для прошивки через родную программу FlashMagic по COM порту через системный загрузчик микроконтроллера LPC (от производителя чипов NXP ).

Прошиваем Штрих-Лайт-01Ф в 2021г.

Касса 2017г. — новая , еще ни разу не прошивалась. Текущий Загрузчик версия 127. Версия ПО С.1 от 20.12.17. Сборка 45852.
Разъемы наружу RS232 , USB , ETHERNET.

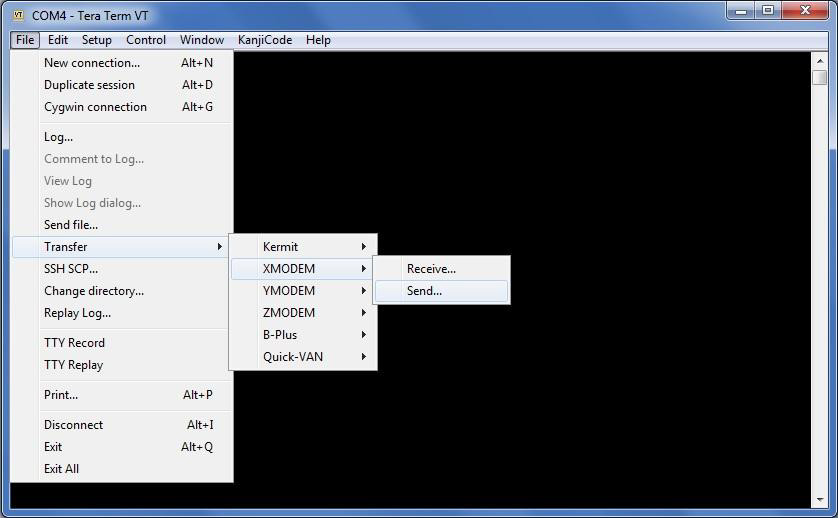

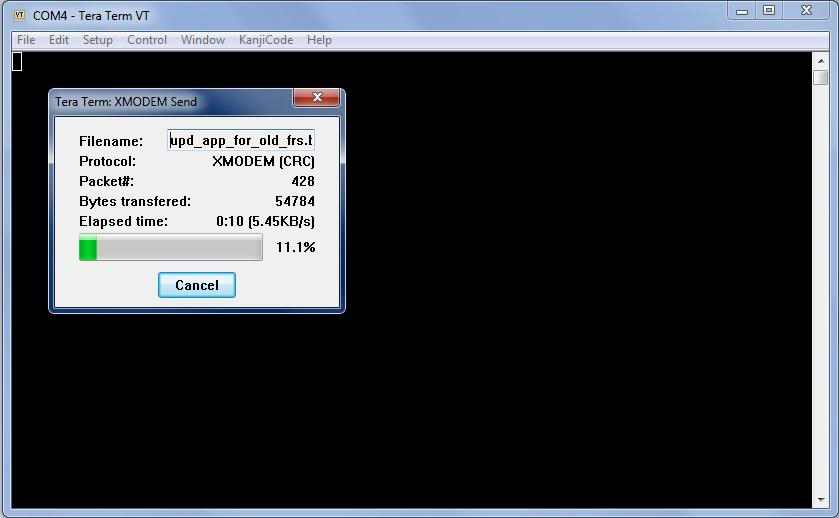

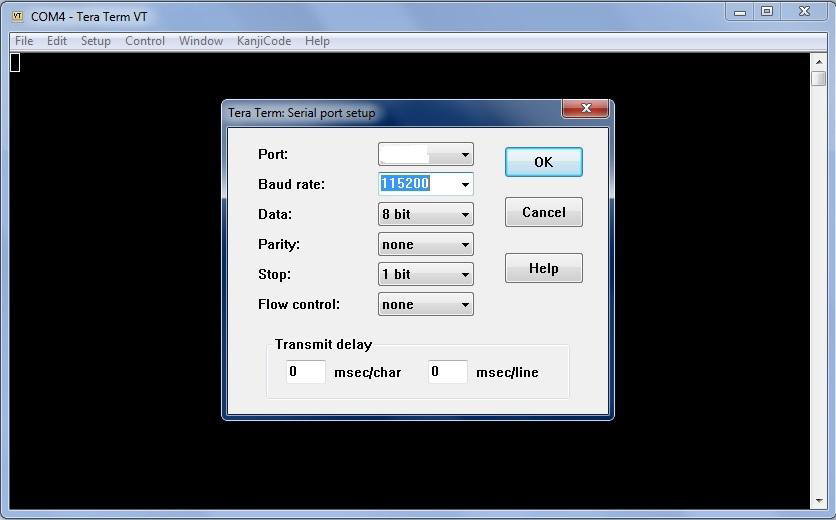

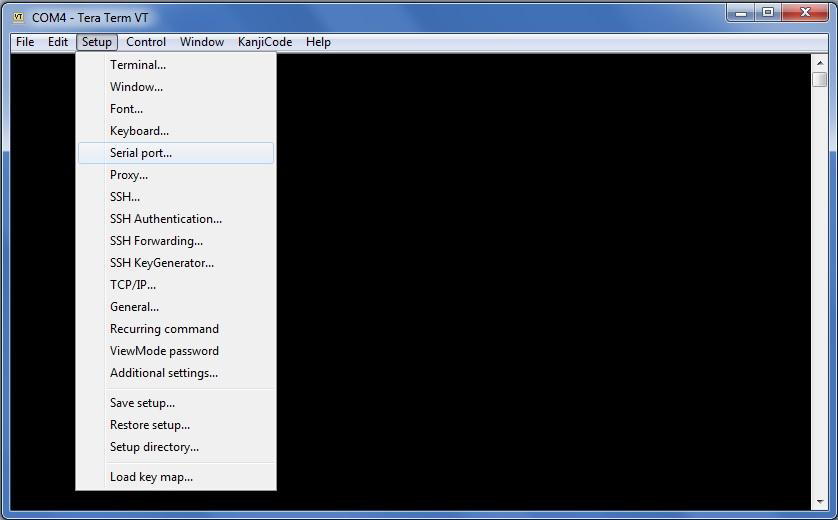

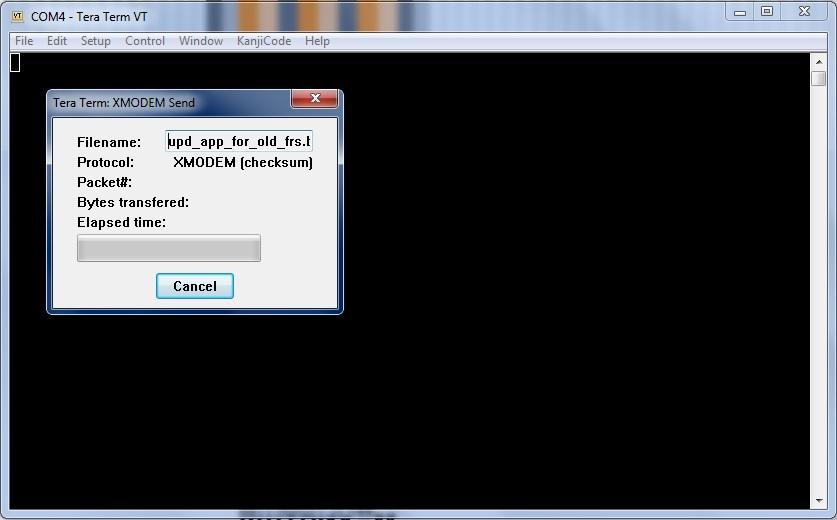

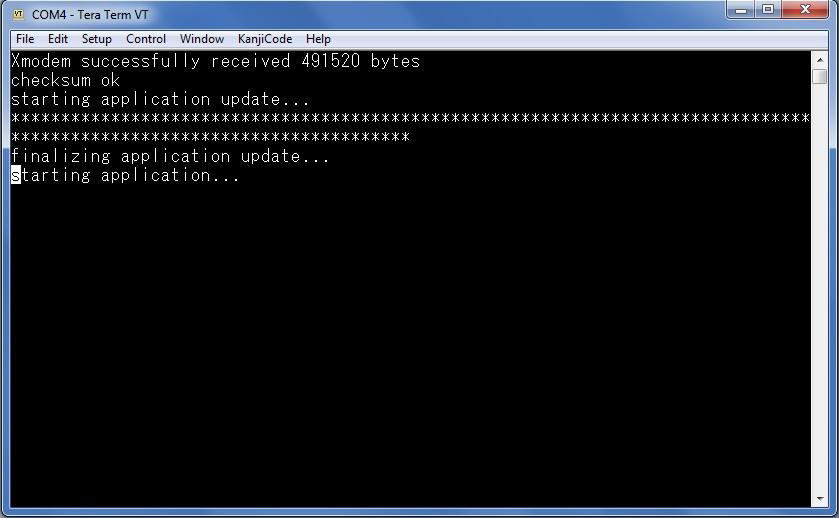

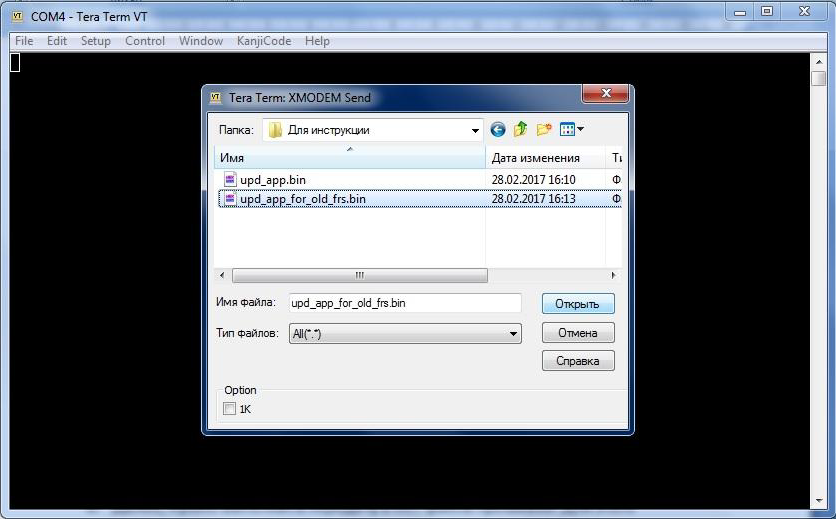

Прошиваем по RS232 загрузчик версии 133 через Tera Term X-Modem протокол. Скорость при прошивке выставить 115200. Кабель на ПК RS232 COM (9 пин стандартный) и в кассу RJ12 (6 пин, тот что ближе к ETHERNET разъему) . Все проходит нормально , только не с первого раза. Надо сначала послать send по X-Modem , и потом быстро включить кассу.

Далее таким же образом перепрошиваем версию загрузчика 145. Тоже нормально прошивается.

Прошиваем версию ПО upd_app.bin (universal_firmware_newKKT_23_04_20212) через USB DFU (закладка Сервис/Прошивка).

Получаем сообщение «2, Ошибка обновления: Device 0252340007013022 not found».

Но на самом деле прошивка стала — дата ПО 23.04.2021, то есть прошилась нормально, была Версия ПО С.1 от 20.12.17. Сборка 45852.

Примечание: касса переходит в Режим: 9, Режим разрешения тех. обнуления.

Главная  /  Статьи  /  Регистрация, модернизация и подключение фискальных регистраторов Штрих-М

26.06.22

Обновления прошивки процессора системной платы для ШТРИХ-ONLINE, ШТРИХ-М-01Ф, ШТРИХ-ЛАЙТ-01Ф, РИТЕЙЛ-01Ф, ШТРИХ-МИНИ-02Ф

Пройдемся вопросом — ответом по важнейшим нюансам, а так же просто зафиксируем для быстрого поиска наиболее ценную информацию

а) Проблема отправка чеков к ОФД при использовании RNDIS с использованием ofdconnect — брандмауэр Windows блокирует порт 7878

Брандмауэр Windows 10 — добавить порт или программу в исключение

На форуме RR ребята поделились командой для добавления портов в исключения:

• netsh advfirewall firewall add rule name=OFDProxy protocol=TCP localport=7779,7878 action=allow dir=IN

Подробнее — https://forum.shtrih-m-partners.ru/index.php?topic=33374.0

Документы из ФН можно «выцепить» целиком из вкладки «данные» только не старше 30 дней

б) Разновидности — виды прошивки ККТ Штрих (с ключами/без ключей) и их отличия:

Одна для большинства моделей ФР ККТ Штрих:

1. upd_app.bin – прошивка с ключам для всех изначально онлайн ККТ (Штрих-М 01Ф, Штрих-Лайт-01Ф, Retail-01Ф и тд) и так же ККТ доработанных с помощью «Устройства Модернизации» — УМ (Штрих-М-02Ф, Штрих-Лайт 02Ф, Штрих-Мини-01Ф, Штрих-ФР-01Ф).
2. upd_app_for_old_frs.bin — прошивка без ключей для программно доработанных (без Устройства Модернизации) ККТ, таких как (не изначально онлайн, а например доработанных Retail-01Ф из Retail-01K и Штрих-Мини-02Ф доработанный из Штрих-Мини-ПТК). Переименовывать название таких файлов прошивки «_app_for_old_frs» для заливки в ККТ не требуется.
3. fiscal_printer_prod_image_for_old_frs.hex — тоже что и upd_app_for_old_frs.bin только в Hex, шьется через FlashMagic.

Подробнее — https://forum.shtrih-m-partners.ru/index.php?topic=33042.0

По поводу прошивки загрузчика в ФР ККТ Штрих:

Рекомендованной версией загрузчика и прошивки обычно является последняя доступная версия в ЛК ЦТО. Однако на некоторых вебинарах рекомендовалась оставаться пока на версии загрузчика 133 (который в том числе позволяет откатывать версию загрузчика назад, начиная с 141 откатить на более низкую версию загрузчик не возможно). 145 загрузчик в некоторых случаях «убивает» ФР (плату ККТ) при прошивке см. ниже.

Кроме этого (ВНИМАНИЕ):

В Программно доработанные ККТ (они же ККТ без ключей) НЕЛЬЗЯ зашивать загрузчики 141 и 143 и 145 — bootloader_v145. После этого работоспособность ККТ восстановить не получится (только 133).

Как узнать наличие отсутствие ключей кроме как по названию перечисленных в примерах моделей:

• UIN в таблице 23 есть — используем прошивку с ключами. UIN пустой — без ключей (или если в селф -тесте, тестовом чеке, т.е. в тестовом прогоне ККТ —  есть слова ключи залиты значит ключи есть).

в) Методика обновления Бутлоадера (загрузчика — бута) — upd_ldr.bin аналогично обычной прошивке ККТ ШТРИХ.

Запишите прошивку upd_app.bin и бутлоадер — upd_ldr.bin (загрузчика) на MICRO SD CARD (или через гипер терминал заливаем вначале новый лоудер — upd_ldr.bin, затем файл прошивки upd_app.bin).

В случае если на карте записано два файла (файл «upd_ldr.bin» и файл прошивки), то сначала обновиться бутлоадер, а затем прошивка.

• Версию прошивки узнаем / проверяем через драйвера к ФР — команда «Длинный запрос».
• Версию загрузчика можно узнать в чеке тестового прогона ККТ (включаем ККТ с зажатой кнопкой протяжки, при этом скорее всего скорость обмена ком порта упадет с вашей установленной на 4800 бид — зависит от версии прошивки и опции настройки тестового прогона ).

г) Загрузка прошивок и загрузчиков в ККТ Штрих через драйвер в том числе и Ум-ку — т.е. не разбирая корпуса.

Обновлять лоудер (загрузчик) и прошивку можно только при наличии в кассе предустановленных свежих прошивок и загрузчиков, т.е.  при наличии в кассе прошивки не старше чем от  29.08.17г и при загрузчике не ниже 131 или 133 бута, и обязательного наличия рабочей sd-карты в разъеме кассы /УМ-ки.

Таблица 17 Поле 25. Rus автопечать тегов

Автоматическая печать подгружаемых тегов (зависит от формата ФФД и установленного заголовка). Допустимые значения 0-1:

• 0 — автопечать выключена;
• 1 — автопечать включена.

По умолчанию отключена.

Признак способа расчета (Полный расчет, Аванс, Кредит, Предоплата…) печатается автоматически при включенной автопечати тегов в таблице.

Если надо печатать признак предмета расчета, то делаем это методом Печати строки (printString) из Вашего ПО — https://forum.shtrih-m-partners.ru/index.php?topic=33355.0

е) Для печати в чеке «Места установки» и «Адреса» ККТ Штрих

Таблица 17 Поле 12 — ставим 6 (если хотим выводить в средине чека и «Пользователя» владельца ККТ — 7)

ж) Как узнать версию ФФД 1.0 или 1.05 в ККТ Штрих?

Заходим в таблицу Таблица 17. Ищем строку «Формат ФД», если ее значение равно 0 или 1 значит ФДД 1.0. Если 2 значит 1.05.

Для изменения ФДД в ККТ необходима перерегистрация без замены ФН (код причины изменение параметров ККТ, регистрации в ИФНс такая перерегистрация не требует). Ее можно сделать через драйвер (вначале меняем ставим 2, затем совершаем операцию) или через пошаговую утилиту фискализации.

Если просто поменять значение на 2 без последующей перерегистрации без замены ФН, то в отличие от других полей строк данное поле после простого переключения сбросит свое значение на то с которым КМ была зарегистрирована до того.

и) Если организация продает подакцизный товар — включаем галочку «Подакцизные товары» на ККТ Штрих

Торговля подакцизными товарами — при регистрации/перерегистрации через «Тест драйвер» — в  таблице «Фискал стораге» — «таблица 18», поле «Расширенные признаки работы ККТ» ставим 1.

к) Прошивка_ККТ_от_24_10_2018 про «Лицензии» и «Подписку» в ККМ Штрих (начиная с прошивки от 24-10-2018)

1. Лицензия — это разовое обновление.
2. Подписка — это годовая лицензия.

Механизма удаления лицензий из ККТ Штрих не предусмотрено.

Подписка на год действует до конца 2019 года, безразлично от даты установки ее в ККТ.

Проверяем наличие и активацию подписки или лицензии ККТ Штрих:

Что бы понять, что лицензия или подписка активирована можно сделать следующее:

1) В таблице 23, поле 15, прочитать установленное значение.

• FF0000000… — однократная лицензия
• FE0000000…- подписка на 2019 год

2) На закладке «Сервис» — «Теста драйвера» можно прочитать лицензии ККТ (лицензии функционала). Там выдастся та же строка, что и в таблице 23 поле 15, а так же ее интерпретация:

• «FF0000000… Лицензия 20% НДС: Бессрочная» – это значит однократная лицензия
• Подписка интерпретируется как ограниченная «FE0000000… лицензия до 40-го года».

3) Так же вышеописанное мы можем увидеть в тестовом прогоне ККТ — Подробнее — https://forum.shtrih-m-partners.ru/

л) Прошил Штрих-М-01Ф прошивкой 24-10-2018 – а надпись тип рачета «ЭЛЕКТРОННЫМИ» так и осталось, почему? что делать?

Для смены типа платежа (наименование реквизита чеке) с «ЭЛЕКТРОННЫМИ» на «БЕЗНАЛИЧНЫЙ РАСЧЕТ» нужно в

Таблице №17, Поле (строка) №39 установить значение «1».

м) В каком законе указано что «Электронные» обязаны переименовываться на «безналичные» и с какого числа?

Регламентируется нормат. документами:

• ФЗ 03.07.2018 N 192-ФЗ «О внесении изменений в отдельные законодательные акты Российской Федерации»
• Проект Приказа ФНС России «О внесении изменений в приложение N 2 к Приказу Федеральной налоговой службы от 21.03.2017 N ММВ-7-20/229@»

Сроки, когда необходимо применять новые реквизиты (за исключением НДС) регламентируются П. 8. Ст. 1.2 федерального закона 54-ФЗ.

С 01.01.2019 вступает в силу, но в соответствии с 54 — ФЗ для новых реквизитов действует П. 8. Ст. 1.2.:

В случае установления дополнительных требований к контрольно-кассовой технике и (или) фискальному накопителю контрольно-кассовая техника и фискальный накопитель, включенные в реестр контрольно-кассовой техники и реестр фискальных накопителей, могут применяться пользователями и не подлежат исключению из реестра контрольно-кассовой техники и реестра фискальных накопителей в связи с их несоответствием принятым нормативным правовым актам в течение одного года со дня вступления в силу нормативного правового акта. В случае, если в течение одного года контрольно-кассовая техника и фискальные накопители не приведены в соответствие с вновь принятыми нормативными правовыми актами, такая контрольно-кассовая техника и такие фискальные накопители подлежат исключению соответственно из реестра контрольно-кассовой техники и реестра фискальных накопителей. Подробнее — https://forum.shtrih-m-partners.ru/

Т.е. по факту с учетом «переходного периода» с 01.07.2019.

н) Облачная касса Штрих —  см. FAQ раздела ЦТО в ЛК на ресурсе okassa.com с картинками:

• Удаленное обновление-штрих,
• Инструкция по подключение-ФР к Облачной-кассе

http://okassa.info/wp-content/uploads/2018/05/%D0%98%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%86%D0%B8%D1%8F.-%D0%9F%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D0%B5-%D0%A4%D0%A0-%D0%BA-%D0%9E%D0%B1%D0%BB%D0%B0%D1%87%D0%BD%D0%BE%D0%B9-%D0%BA%D0%B0%D1%81%D1%81%D0%B5.pdf

Если сверх кратко:

Проверяем связь ККТ с серверами —  check.shtrih-m.ru и skok.shtrih-m.ru

Включаем в ФР работу с серверами —  таблица 23 и устанавливаем разрешение («1») на работу с техническим сервером (СКоК) и финансовым сервером (Моно).

Переключаемся и немного ждем. Затем пытаемся получить «токен». Сп ПДФ-ку. В случае готовности ККМ вы получаете в поле драйвера значение «Токена». Копируем его для ввода в Личном кабинете Облачной кассы ККТ.
