Примеры крепления блоков управления на различные автомобили В штатное место для автомагнитолы В штатное место для автомагнитолы. Этапы подключения СГУ или спецсигнала Этап 1 — Подключение электронного блока Определите место для крепления электронного блока в салоне автомобиля, для этого необходимо учитывать, что блок устанавливается вдали от теплоизлучающих приборов.

Минусовой провод кабеля питания присоединить к корпусу автомобиля, а плюсовой через проходной предохранитель к клемме аккумулятора.

Схема подключения блока указана на рис. В блоке предусмотрен разъем рис.
СГУ ЭЛИНА — БАРС 200 ватт

Желательно создать благоприятные условия для циркуляции воздуха вокруг .

В кабине автомобиля блок может устанавливаться под панелью приборов автомобиля, под сиденьем, в бардачок, за разделительные подлокотники и в подобных местах по усмотрению пользователя.

Блок управления П3 предназначен для скрытой установки, может устанавливаться на любом подвижном или неподвижном объекте в месте, защищенном от прямого воздействия атмосферных осадков. Электронный блок крепится за кронштейны при помощи 4-х саморезов или винтов.

При проводке кабеля через отверстие в металлической стенке на него должна быть надета изолирующая втулка.

Не допускается применение других кабелей или удлинение существующих.

Спецсигнал. Громкоговоритель.

Дополнительная информация

Допускается провод А подключать непосредственно к аккумулятору через дополнительный переключатель Выключатель питания , устанавливаемый в удобном для пользователя месте. Одиночный провод А кабеля питания СГУ подключить к контакту замка зажигания автомобиля. Этап 3 — Подключение комплекта проводов Перед тем, как приступить к сверлению отверстий для установки компонентов изделия, убедитесь в том, что за стенкой нет электропроводки и важных узлов, которые могут быть повреждены при выполнении данной операции.

Схема подключения блока указана на рис. В блоке предусмотрен разъем для подключения через специальный кабель выносных кнопок управления звуковыми и световыми сигналами.

Управление СГУ осуществляется как с кнопок на лицевой стороне блока, так и при помощи микрофона.

Рупорные громкоговорители рекомендуется устанавливать вдали от выпускного коллектора. Не допускается применение других кабелей или удлинение существующих.

При подключении изделия соблюдайте полярность включения.

Примеры крепления блоков управления на различные автомобили В штатное место для автомагнитолы В штатное место для автомагнитолы В подлокотник-консоль между сидениями. Соблюдать полярность!

Блок управления П предназначен для установки на любом подвижном или неподвижном объекте в месте, защищенном от прямого воздействия атмосферных осадков. В кабине автомобиля — стандартная установка блока — в переднюю панель автомобиля, в штатном месте для автомагнитолы, а также в любых других местах по усмотрению пользователя.
как поставить на приору сгу и дудку

Комментарии к файлу СГУ 120П3 «Элект»

При проводе кабеля через отверстие в металлической стенке на него должна быть надета изолирующая втулка. Управление СГУ осуществляется как с кнопок на лицевой стороне блока, так и при помощи микрофона.

Минусовой провод кабеля питания присоединить к корпусу автомобиля, а плюсовой через проходной предохранитель к клемме аккумулятора. Не допускается применение других кабелей или удлинение существующих.

Рупорные громкоговорители рекомендуется устанавливать вдали от выпускного коллектора. При подключении изделия соблюдайте полярность включения. Допускается провод А подключать непосредственно к аккумулятору через дополнительный переключатель Выключатель питания , устанавливаемый в удобном для пользователя месте.

Соблюдать полярность! При проводке кабеля через отверстие в металлической стенке на него должна быть надета изолирующая втулка. Установку компонентов изделия производить с учётом длины кабелей.

При подключении спецсигнала или СГУ обратите внимание, что производитель гарантии не несет при нарушении правил установки продукции. Блок управления П3 предназначен для скрытой установки, может устанавливаться на любом подвижном или неподвижном объекте в месте, защищенном от прямого воздействия атмосферных осадков.

Подробности файла СГУ 120П3 «Элект»

Иначе, при работе изделия будет происходить разогрев места подсоединения и проводов питания, что может привести к возгоранию. Этап 3 — Подключение громкоговорителя динамика Установку громкоговорителя производить под капотом в месте, где имеется обдув динамика. Соблюдать полярность!

Не допускается перепайка проводов на выводах динамической головки рупорного громкоговорителя. Порядок установки блоков управления П3 Блок управления П3 скрытой установки не имеет кнопок на лицевой стороне изделия, управление СГУ осуществляется только с микрофона.

Порядок установки блоков управления П3 Блок управления П3 скрытой установки не имеет кнопок на лицевой стороне изделия, управление СГУ осуществляется только с микрофона. Одиночный провод А кабеля питания СГУ подключить к контакту замка зажигания автомобиля. Электронный блок крепится за кронштейны при помощи 4-х саморезов или винтов. Рупор громкоговорителя должен быть направлен в сторону движения. Самой частой ошибкой является установка спецсигнала в контакты прикуривателя.
Новый блок ЭЛИНА Смерч 200(200П6)

Форма заявки на выставление счёта (Форма в разработке)

Этапы подключения СГУ или спецсигнала Этап 1 — Подключение электронного блока Определите место для крепления электронного блока в салоне автомобиля, для этого необходимо учитывать, что блок устанавливается вдали от теплоизлучающих приборов.

При проводе кабеля через отверстие в металлической стенке на него должна быть надета изолирующая втулка. При проводке кабеля через отверстие в металлической стенке на него должна быть надета изолирующая втулка. Напряжение на этом контакте должно пропадать только в случае, когда вынимается ключ из замка.

В кабине автомобиля — стандартная установка блока — в переднюю панель автомобиля, в штатном месте для автомагнитолы, а также в любых других местах по усмотрению пользователя. При проводе кабеля через отверстие в металлической стенке на него должна быть надета изолирующая втулка.

Схема подключения блока указана на рис. Блок управления П3 предназначен для скрытой установки, может устанавливаться на любом подвижном или неподвижном объекте в месте, защищенном от прямого воздействия атмосферных осадков. Не допускается применение других кабелей или удлинение существующих.

Блок управления П3 предназначен для скрытой установки, может устанавливаться на любом подвижном или неподвижном объекте в месте, защищенном от прямого воздействия атмосферных осадков. Микрофон подсоединять к блоку электронному через телефонный переходник. Напряжение на этом контакте должно пропадать только в случае, когда вынимается ключ из замка.

Не допускается использование изделия со сломанными контактами соединителей или слабым контактом соединителей. Блок управления П предназначен для установки на любом подвижном или неподвижном объекте в месте, защищенном от прямого воздействия атмосферных осадков. Не допускается перепайка проводов на выводах динамической головки рупорного громкоговорителя.

Минусовой провод кабеля питания присоединить к корпусу автомобиля, а плюсовой через проходной предохранитель к клемме аккумулятора. Порядок установки блоков управления П3 Блок управления П3 скрытой установки не имеет кнопок на лицевой стороне изделия, управление СГУ осуществляется только с микрофона. Этапы подключения СГУ или спецсигнала Этап 1 — Подключение электронного блока Определите место для крепления электронного блока в салоне автомобиля, для этого необходимо учитывать, что блок устанавливается вдали от теплоизлучающих приборов. Блок управления П3 предназначен для скрытой установки, может устанавливаться на любом подвижном или неподвижном объекте в месте, защищенном от прямого воздействия атмосферных осадков.

Желательно создать благоприятные условия для циркуляции воздуха вокруг него. Порядок установки блоков управления П3 Блок управления П3 скрытой установки не имеет кнопок на лицевой стороне изделия, управление СГУ осуществляется только с микрофона.
СГУ. Сигнально громкоговорящая установка. Типы и отличия СГУ. Обзор tokzamer.ru

Источник

Общая схема подключения СГУ

В этой статье рассмотрим схему подключения и «распиновку» СГУ ЭЛИНА первого поколения: с механическим проблеском, со встроенными блоками-фароискателями и со светодиодными модулями. Это относится к первой СГУ ЭЛИНА -«Южный Урал», следующего поколения — СГУ Патриот, СГУ Премьер. Такие балки до сих пор верой и правдой служат на просторах нашей необъятной страны. Простота конструкции и эксплуатации, возможность отремонтировать самому и взаимозаменяемость блоков: вот за что их любят оперативники!

Начнём с самого задаваемого вопроса по этим изделиям: «распиновка» разъёма СГУ. Светоакустические блоки (САБ) или кто-то их называет «свето-акустические панели» (САП) этих СГУ внешне ничем не отличаются, всё отличие в «начинке». Соответственно, назначение контактов в 8-ми контактном разъёме — разное. В таблице представлен базовый вариант «распиновки»:

Сокращения в таблице:
«- 12(24)В» — минусовой контакт. Относительно него подаётся «+» питания основных световых сигналов: Проблеск, Мигание, Фары.
«+ Проблеск» — подаёт «+» питания режима «Проблеск». 4-ый и 8-ой контакты подают питание на разные половины САБ.
«+Мигание» — подаёт «+» питания режима «Присутствие» (попеременное мигание световых модулей с пониженной мощностью). Используется при выключенном двигателе, чтоб не «садить» аккумулятор.
«ГД» — Головка электроДинамическая (динамик). На эти контакты подаётся звуковой сигнал сирен или речи с микрофона-манипулятора.
«+Фары» — подаёт «+» питания на фарные модули.
«+Вперед», «+Назад» — подаёт «+» включения режима мигания светодиодных модулей, соответственно, передних или задних.

Как видим, в таблице есть «прочерки»: эти контакты могут использоваться для доп. опций СГУ. Например, в «скорой помощи» сюда может подаваться питание на задние, дублирующие маяки (или стробоскопы).

Номера контактов разъёма силового блока СГУ смотри на рисунке ниже:

Разобравшись с главным разъёмом СГУ, можно приступать к схеме подключения этого оборудования. Ниже, на примере СГУ ЭЛИНА, представлена общая схема подключения такого оборудования. Детали могут меняться у разных производителей, но логика взаимодействия составных частей одинакова: силовой блок получает питание от АКБ через «кабель питания», команды на включение сигналов приходят на него либо с «микрофона – манипулятора», либо с выносных, дублирующих кнопок (например, « ГК » — » Г орячая К лавиша» включает на 15 сек проблеск и сирену. Очень удобно для проезда перекрёстка!). Сигнал от силового блока уже через изученный нами разъём подаётся либо на полноценный САБ, либо на громкоговоритель и С игнальные П роблесковые М аяки ( СПМ ):

Таким образом, даже не имея инструкцию по монтажу и инструкцию по эксплуатации, вы сможете найти неисправность СГУ или подключить её.

В следующих статьях рассмотрим особенности подключения современных, светодиодных СГУ.

Приведённая выше «распиновка» и схема подключения распространяется только на серийные образцы СГУ, но в силовых ведомствах используется великое множество модификаций (например, с дублирующими задними маячками, с дополнительным динамиком под капотом и т.п.). Вся информация по модификациям, как правило, нанесена на шильдике силового блока (если, конечно он ещё живой). Пишите в комментариях , присылайте фотографии, какая у вас проблема в подключении или поиске неисправности на эл. почту: problesk-off@ya.ru , постараюсь ответить всем!

Вы всегда можете задать интересующие Вас вопросы в комментариях к статьям и подписывайтесь на мой канал, чтоб имеющееся у вас оборудование не пылилось на складе в сломанном виде, а работало, как минимум весь срок службы (7 лет)!

Источник

Установка блоков управления СГУ

Порядок установки блоков управления П

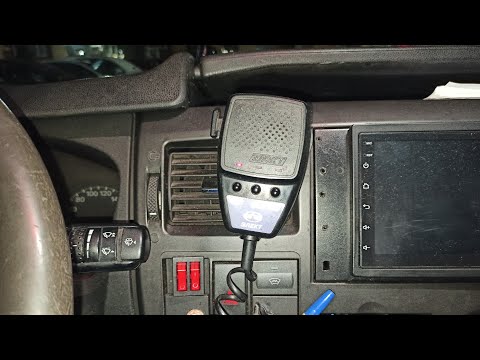

Стандартный блок. Управление СГУ осуществляется как с кнопок на лицевой стороне блока, так и при помощи микрофона.
Блок управления П предназначен для установки на любом подвижном или неподвижном объекте в месте, защищенном от прямого воздействия атмосферных осадков.
ВНИМАНИЕ! При размещении блока на объекте не следует устанавливать его вблизи обогревательных приборов. Желательно создать благоприятные условия для циркуляции воздуха вокруг него.
В кабине автомобиля – стандартная установка блока – в переднюю панель автомобиля, в штатном месте для автомагнитолы, а также в любых других местах по усмотрению пользователя.
Схема подключения блока указана на рис.1.
1. Одиночный провод А кабеля питания СГУ подключить к контакту замка зажигания автомобиля. Напряжение на этом контакте должно пропадать только в случае, когда вынимается ключ из замка. Допускается провод А подключать непосредственно к аккумулятору через дополнительный переключатель (выключатель питания), устанавливаемый в удобном для пользователя месте.

2. Минусовой провод кабеля питания присоединить к корпусу автомобиля, а плюсовой через проходной предохранитель к клемме аккумулятора. Соблюдать полярность!
При проводке кабеля через отверстие в металлической стенке на него должна быть надета изолирующая втулка.
ВНИМАНИЕ! При наличии в автомобиле разъединителя «массы» минусовой провод питания СГУ подключить к корпусу автомобиля рядом с разъединителем.
3. В блоке предусмотрен разъем (рис. 1) для подключения через специальный кабель выносных кнопок управления звуковыми и световыми сигналами.

Порядок установки блоков управления П3

Блок управления П3 (скрытой установки) не имеет кнопок на лицевой стороне изделия, управление СГУ осуществляется только с микрофона.
Блок управления П3 предназначен для скрытой установки, может устанавливаться на любом подвижном или неподвижном объекте в месте, защищенном от прямого воздействия атмосферных осадков.
ВВНИМАНИЕ! При размещении блока на объекте не следует устанавливать его вблизи обогревательных приборов. Желательно создать благоприятные условия для циркуляции воздуха вокруг него.
В кабине автомобиля блок может устанавливаться под панелью приборов автомобиля, под сиденьем, в бардачок, за разделительные подлокотники и в подобных местах по усмотрению пользователя.
Схема подключения блока указана на рис.2
1. Одиночный провод А кабеля питания СГУ подключить к контакту замка зажигания автомобиля. Напряжение на этом контакте должно пропадать только в случае, когда вынимается ключ из замка. Допускается провод А подключать непосредственно к аккумулятору через дополнительный переключатель (Выключатель питания), устанавливаемый в удобном для пользователя месте.

2. Минусовой провод кабеля питания присоединить к корпусу автомобиля, а плюсовой через проходной предохранитель к клемме аккумулятора. Соблюдать полярность! При проводе кабеля через отверстие в металлической стенке на него должна быть надета изолирующая втулка.
ВНИМАНИЕ! При наличии в автомобиле разъединителя «массы» минусовой провод питания СГУ подключить к корпусу автомобиля рядом с разъединителем.
3. В блоке предусмотрен разъем для подключения через специальный кабель выносных кнопок управления звуковыми и световыми сигналами.

Примеры крепления блоков управления на различные автомобили

Источник

• Мощность максимальная (кратковременная): 120 Вт.
• Тип сигнала: WAIL, YELP, HI-LO, HORN.
• Режим «горячая кнопка» для проезда перекрестков.
• Габариты: 140х130х60 мм.
• Блок управления СГУ 120П6.
• Устанавливаются непосредственно в салоне автомобиля, в любом удобном месте.
• Назначение блока управления СГУ 120П6.
