Замена сайлентблоков на ВАЗ 2107

Замена сайлентблоков подвески ВАЗ 2107 — процедура не из лёгких. Насколько часто приходится её выполнять, напрямую зависит от условий эксплуатации автомобиля, качества деталей и правильности их монтажа. Облегчает работу специальный съёмник, посредством которого большинство автолюбителей сможет провести ремонт самостоятельно.

Сайлентблоки ВАЗ 2107

На просторах интернета довольно часто обсуждаются особенности замены сайлентблоков подвески ВАЗ 2107 и других автомобилей отечественного и зарубежного автопрома. Проблема на самом деле является актуальной и обусловлена низким качеством наших дорог. Поскольку сайлентблок — один из важных элементов конструкции подвески транспортного средства, его выбору и замене нужно уделять особое внимание.

Что такое сайлентблоки

Сайлентблок (шарнир) конструктивно состоит из двух металлических втулок, связанных между собой резиновой вставкой. Деталь предназначена для соединения элементов подвески, а наличие резины позволяет гасить колебания, которые передаются от одного узла к другому. Сайлентблок должен воспринимать и переносить все деформации, которым подвергается автомобильная подвеска.

Где они установлены

На ВАЗовской «семёрке» сайлентблоки установлены в передней и задней подвеске. Спереди посредством этой детали крепятся рычаги, а сзади реактивные тяги (продольные и поперечная) соединяют мост с кузовом. Чтобы подвеска автомобиля всегда находилась в исправном состоянии, а управляемость не ухудшалась, нужно следить за состоянием сайлентблоков и своевременно производить их замену.

Какие бывают сайлентблоки

Помимо назначения сайлентблоков нужно знать, что эти изделия могут быть выполнены из резины или полиуретана. Принято считать, что замена резиновых элементов подвески на полиуретановые, где это возможно, только улучшит характеристики и работу подвески.

Сайлентблоки из полиуретана характеризуются более длительным сроком службы в отличие от резиновых.

Недостатком элементов из полиуретана является высокая стоимость — они примерно в 5 раз дороже резиновых. При установке полиуретановых изделий на ВАЗ 2107 можно улучшить поведение автомобиля на дороге, снизить деформации в подвеске, а также устранить так называемое выжимание, которое свойственно элементам из резины. Это говорит о том, что подвеска будет работать в том состоянии, которое предусмотрено конструкторами на заводе. При правильном подборе и установке деталей из полиуретана снижается шум, вибрация, поглощаются удары, что говорит о лучшей работе таких шарниров по сравнению с резиновыми.

Причины выхода из строя

Впервые сталкиваясь с поломками сайлентблоков, довольно сложно представить, что может произойти с этими изделиями после длительной эксплуатации. Со временем резина начинает рваться, в результате чего требуется замена шарнира. Причин того, что изделие приходит в негодность, может быть несколько:

1. Большой пробег автомобиля, следствием которого стало высыхание резины, потеря её эластичности и появление трещин и разрывов.
2. Попадание на резину сайлентблока химических веществ. Поскольку рассматриваемый элемент подвески находится вблизи двигателя, вполне вероятно воздействие на него масла, которое приводит к разрушению резины.
3. Неправильный монтаж. Закрепление болтов рычагов нужно выполнять только после того, как автомобиль установлен на колёса, а не вывешен на подъёмнике. При неправильной затяжке резина сайлентблока сильно скручивается, что приводит к быстрому выходу изделия из строя.

Проверка состояния

Владельцам «семёрки» совсем не лишним будет знать, как же определить, что сайлентблоки нуждаются в замене. Качественные изделия ходят довольно долго — до 100 тыс. км. Однако из-за состояния наших дорог необходимость в их замене обычно возникает через 50 тыс. км. Определить, что резиновые шарниры пришли в негодность, можно по ощущениям в управлении автомобилем. Если машина стала управляться хуже, руль перестал быть таким же отзывчивым, как прежде, то это указывает на явный износ сайлентблоков. Для большей уверенности рекомендуется посетить СТО, чтобы специалисты выполнили диагностику подвески.

Состояние сайлентблоков можно определить и самостоятельно при визуальном осмотре. Для этого потребуется загнать автомобиль на эстакаду или смотровую яму, после чего осмотреть каждый из шарниров. Резиновая часть не должна иметь трещин и разрывов. Одним из признаков выхода из строя сайлентблоков является нарушение развала-схождения колёс. Кроме этого, признаком износа рассматриваемой детали является неравномерный износ протектора шин. Это явление указывает на неправильно отрегулированный сход-развал, что может быть причиной неисправности подвески транспортного средства.

Затягивать с заменой сайлентблоков не стоит, поскольку со временем посадочные места в рычагах разбиваются, так что может потребоваться замена рычага в сборе.

Видео: диагностика сайлентблоков

Замена сайлентблоков нижнего рычага

Сайлентблоки при выходе из строя, как правило, восстановлению не подлежат, это обусловлено их конструкцией. Для проведения работ по замене резинометаллических шарниров нижнего рычага на ВАЗ 2107 потребуются следующие инструменты:

• съёмник сайлентблоков;
• съёмник шаровой опоры;
• ключи на 13, 22, 24;
• молоток;
• зубило;
• монтировка;
• смазка (например, WD-40).

Порядок действий по демонтажу нижнего рычага следующий:

1. Поднимают машину при помощи подъёмника либо домкрата.
2. Снимают колесо.
3. Ослабляют затяжку гаек оси нижнего рычага.

В процессе сборки следует использовать новые гайки для затяжки оси рычага и шарового пальца.

Видео: как заменить сайлентблоки нижних рычагов ВАЗ 2101–07

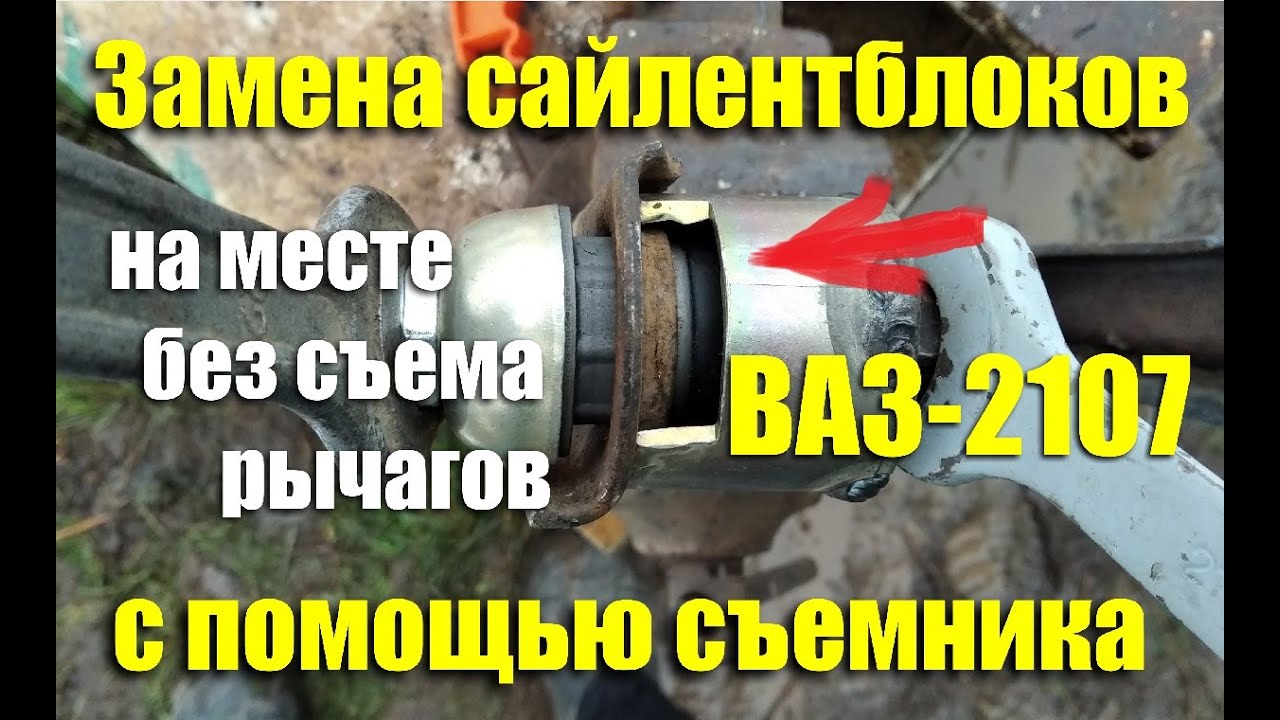

Для снятия и установки сайлентблоков используется один и тот же съёмник. Потребуется лишь изменить положение деталей в зависимости от того, какая операция предполагается (запрессовать или выпрессовать).

Замена шарниров верхнего рычага

Для замены сайлентблоков верхнего рычага потребуются такие же инструменты, как и при ремонте нижних элементов. Автомобиль поднимают аналогичным образом и снимают колесо. После чего проводят следующие действия:

Отворачивают крепёж кронштейна переднего бампера.

Замена сайлентблоков реактивных тяг

Реактивные тяги являются неотъемлемой частью задней подвески классических «Жигулей». Они закреплены посредством болтового соединения, а для снижения нагрузок и компенсации ударов от неровностей дорожного полотна используются резиновые втулки. Со временем эти изделия также приходят в негодность и требуют замены. Лучше всего менять их комплексно, а не по отдельности.

Из инструментов и материалов потребуются:

• ключи на 19;
• новые сайлентблоки;
• проникающая смазка;
• щётка по металлу;
• монтажная лопатка.

Рассмотрим замену втулок реактивных тяг на примере длинной продольной тяги. Процедура с другими элементами подвески проводится аналогичным образом. Разница заключается лишь в том, что для демонтажа длинной тяги необходимо снять нижнее крепление амортизатора. Работа состоит из следующих шагов:

Очищают крепёж от загрязнений при помощи щётки, обрабатывают проникающей жидкостью и ожидают некоторое время.

Если внутренняя обойма будет с одной из сторон слегка выступать, её нужно подровнять молотком.

После замены сайлентблока тягу устанавливают в обратной последовательности, не забывая смазывать болты, например, «Литолом-24», что в будущем облегчит демонтаж крепежа.

Видео: замена втулок реактивных тяг ВАЗ 2101–07

Съёмник для сайлентблоков своими руками

Съёмник шарниров ВАЗ 2107 можно приобрести готовый или сделать своими руками. Если есть подходящее оборудование и материалы, изготовить инструмент вполне по силам каждому автолюбителю. Стоит также учесть, что качество покупных приспособлений на сегодняшний день оставляет желать лучшего. Заменить резинометаллический шарнир можно и без специальных инструментов, но это потребует гораздо больше времени и сил.

Последовательность действий

Для изготовления самодельного съёмника понадобится следующее:

• кусок водопроводной трубы длиной 3 см внутренним диаметром 40 мм и наружным 50 мм;
• шайба с внешним диаметром минимум 50 мм;
• болт М12 длиной 7 см с шайбами;
• два куска трубы длиной по 10 см и диаметром 40 мм;
• тиски;
• молоток;
• смазка.

Процесс изготовления съёмника состоит из нескольких этапов.

Ударами молотка добиваются того, чтобы отрезок трубы 40 мм получил внутренний диаметр 45 мм, т. е. пытаются его расклепать. Таким образом шарнир нижнего рычага будет свободно проходить через трубу.

Для того чтобы уверенно и безаварийно управлять автомобилем, нужно проводить периодический осмотр и ремонт ходовой части. Износ сайлентблоков влияет на безопасность вождения, а также на износ шин. Чтобы заменить повреждённые шарниры, потребуется подготовить необходимый инструмент и выполнить ремонт в соответствии с пошаговыми инструкциями.

Передняя подвеска: 4. Замена сайлентблоков ВАЗ-2107. Съемник-оправка своими руками

В прошлый раз полностью разобрал переднюю подвеску, заменил шаровые опоры, пришла очередь для замены сайлентблоков.
Так как, просто так их не заменить, а покупка съемников удовольствие не дешевое, то решил воспользоваться подручными материалами.

Нам понадобятся:
— обрезок водопроводной трубы диаметром примерно 45-50 мм (можно изготовить из 40-миллиметровой трубы) длинной 3-4 см
— большая шайба или пластина диаметром не менее 50 мм
— болт М12-14 длиной 6-7 см с шайбами
— два обрезка трубы диаметром 40 мм длиной по 5-10 см
— молоток, тиски
— WD-шка или другой жидкий ключ, смазка

С помощью молотка отбиваем обрезок 40-ой трубы на наковальне, доведя его диаметр до 45-50 мм, чтобы сайлентблок нижнего рычага свободно через него проходил; или находим подходящую по диаметру трубку. Будем его использовать для съема старых сайлентблоков.
Из той же 40-й трубы нарезаем еще два обрезка — будем использовать для запрессовки новых сальников.
Предварительно места съема зачищаем и обрабатываем WD-шкой или аналогом.
Начнем с верхнего рычага. Для этого берем болт, одеваем на него толстостенную шайбу (или шайбы) размером не меньше диаметра внутренней и не больше наружной втулки сайлентблока (желательно).

Заводим болт в блок с внутренней стороны рычага, снаружи одеваем изготовленную нами большую оправку, чтобы она уперлась в стенки рычага, вставляем большую шайбу и заворачиваем гайку.

По мере затягивания, оправка упрется в рычаг, а болт с шайбами начнет вытягивать в нее сайлентблок. Главное, сорвать блок с места, а дальше дело техники — снять его с помощью большой отвертки и молотка.

Теперь, перейдем к запрессовке новых сайлентблоков, для этого мы подготовили малые оправки на 40, их диаметр как раз совпадает с «ухом» наружной втулки.
Предварительно смазываем посадочные места консистентной или другой смазкой, вставляем сайлентблок по центру воображаемой оси и наставляем оправку, резкими ударами молотка по оправке запрессовываем блок.

С другой стороны желательно подставить большую оправку, чтобы предотвратить возможную деформацию рычага.

Теперь перейдем к нижнему рычагу. Там они меняются тем же самым образом. Предварительно снимаем гайки и упорные шайбы с обеих сторон оси рычага, ставим большую наставку, большую шайбу и закручиваем гайку.

Теперь роль болта тут выполняет сама ось рычага.

Если сайлентблок закис, то можно с помощью ударов молотка по боковине рычага или самой оправке попробовать его сорвать, подкручивая гайку — желательно для этого использовать старую и ненужную.
При установке новых сайлентблоков зачищаем и смазываем посадочные места оси и рычага.

Заводим ось и наживляем сайлентблоки, наставляем малые оправки на сайлентблоки с обеих сторон и с помощью молотка запрессовываем сначала один, потом другой.

Замена сайлентблоков ВАЗ-2107. Съемник и оправка своими руками

В прошлый раз мы полностью разобрали переднюю подвеску, заменили шаровые опоры , пришла очередь для замены сайлентблоков.

Так как без специнструмента их не заменить, а покупка съемников удовольствие не дешевое, поэтому изготовим их из подручных материалов.

• Обрезок водопроводной трубы внутренним диаметром — 45 мм, наружным — 50 мм (можно изготовить из 40-миллиметровой трубы) длинной 2,5-3 см
• Большая шайба или пластина диаметром не менее 50 мм
• Болт М12-14 длиной 6-7 см с шайбами
• Два обрезка трубы диаметром 40 мм длиной по 5-10 см
• Молоток, тиски
• WD-шка или другой жидкий ключ, смазка

С помощью молотка отбиваем обрезок 40-ой трубы на наковальне, доведя его внутренний диаметр до 45 мм, чтобы сайлентблок нижнего рычага свободно через него проходил; или находим подходящую по диаметру трубку. Эту оправку мы будем использовать для съема сайлентблоков.

Из той же 40-й трубы нарезаем еще два обрезка — их будем использовать для запрессовки новых сайлентблоков.

Предварительно все места креплений сайлентблоков зачищаем и обрабатываем WD-шкой.

Начнем с верхнего рычага. Для этого берем болт, одеваем на него толстостенную шайбу (или шайбы) размером не меньше диаметра внутренней и не больше наружной втулки сайлентблока (желательно).

Заводим болт в блок с внутренней стороны рычага, снаружи одеваем изготовленную нами большую оправку, чтобы она уперлась в стенки рычага, вставляем большую шайбу и заворачиваем гайку.

По мере затягивания, оправка упрется в рычаг, а болт с шайбами начнет вытягивать в нее сайлентблок. Главное, сорвать блок с места, а дальше дело техники — понадобится большая отвертка и молоток.

Теперь, перейдем к запрессовке новых сайлентблоков, для этого мы подготовили малые оправки на 40, их диаметр как раз совпадает с диаметром «уха» наружной втулки сайлентблока.

Предварительно очищаем посадочные места, вставляем сайлентблок по центру воображаемой оси и наставляем оправку. С другой стороны подставляем большую оправку и упираем о тисы или наковальню, чтобы предотвратить возможную деформацию рычага. Резкими ударами молотка по оправке запрессовываем шарнир.

Запрессовываются верхние сайлентблоки пока не упрутся «бобышками» в рычаг, в отличие от нижних, которые необходимо забить вплотную к стенке рычага.

Сайлентблоки на ВАЗ-2107 — назначение и как поменять

Резиновые уплотнительные втулки в подвеске ТС служат для сглаживания вибраций, и, казалось бы, что может быть сложного в замене сайлентблоков на ВАЗ 2107. Первоначально процедура замены может показаться простой, но кто хотя бы один раз сталкивался с необходимостью замены, тот знает, насколько это трудоемкий и сложный процесс, требующий применения специального оборудования. Менять резиновые уплотнители реально своими руками, воспользовавшись специальным съемником, но даже если такого устройства нет, то не нужно откладывать работу в долгий ящик.

Предназначение сайлентблоков

Сайлентблоками называются шарниры, состоящие из двух или одной втулки из металла, соединенных через резиновую вставку. Рассматриваемая деталь в виде металлических втулок служит для объединения узлов подвески, а резиновые материалы служат в качестве гасителей колебаний, возникающих при движении машины, передающихся от одного узла к другому. За счет этих мелких деталей продлевается срок службы подвески автомобиля, так как все колебания, деформации и вибрации сглаживаются при помощи сайлентблока.

В конструкции ТС ВАЗ-2107 используется соответствующее количество сайлентблоков, размещающихся в передней и задней подвеске. В конструкции передней подвески семерки, рассматриваемые устройства используются в фиксации рычагов, а в устройстве задней подвески применяются они для соединения реактивных тяг, соединяющих мост с кузовом.

Это интересно! В конструкции рассматриваемого автомобиля применяются сайлентблоки разных размеров, что зависит от места их размещения. Изготавливаются эти шарниры не только из резины, но и полиуретана. Оба материала имеют свои достоинства и недостатки, но в любом случае, требуется следить за состояние шарниров, и своевременно их менять, чтобы не пришлось ремонтировать всю подвеску.

Признаки неисправности рычагов и сайлентблоков

У любой детали есть свой эксплуатационный ресурс. Чем больше нагрузку испытывает деталь, тем скорее происходит ее износ. За состоянием сайлентблоков нужно следить обязательно, так как с течением времени наблюдаются такие последствия: резина начинает рваться, возникают биения и вибрации в местах соединений. Причем износ резины происходит не только, когда машина эксплуатируется, но и при ее простое, так как резиновому материалу свойственно разрушаться под воздействием многих факторов.

Ориентировочный срок службы рассматриваемых устройств составляет 90-100 тысяч км пробега. Причем это касается только шарниров из качественной резины или полиуретана. Стоит также отметить, что полиуретановые изделия имеют более продолжительный срок службы в отличие от резиновых, но при этом они имеют такие недостатки, как трудности с монтажом (без специального съемника установить их практически невозможно), а также подвеска с ними становится жестче.

Это интересно! Необходимость замены устройств возникает порой намного раньше, чему способствует качество дорожного покрытия, по которому эксплуатируется автомобиль. Зачастую даже качественные шарниры по «нехорошим» дорогам способны служить не более 50 тысяч км пробега.

Диагностировать необходимость замены шарниров можно по ряду следующих признаков:

1. Отсутствие «отзывчивости» машины при резком вращении руля.
2. При проведении осмотра выявляются деформации устройств.
3. Стук со стороны подвески во время движения по неровностям.
4. Люфт в местах расположения деталей.

Если не уверены в том, что устройства следует заменить, можно посетить СТО, где мастера проведут диагностику и сообщат о необходимости заменить шарниры на машине.

Замена шарниров верхнего рычага

Если есть необходимость замены рассматриваемых устройств, то стоит упомянуть о том, детали не подлежат ремонту. После их износа, понадобится купить новый комплект сайлентблоков на машину, и установить их на место старых. Чтобы произвести замену сайлентблоков на ВАЗ 2107, потребуется запастись таким инструментарием:

• Съемник — с ним установка новых деталей значительно упрощаются. Вместо съемника разрешено применять самодельное приспособление, но о том, как его сделать, подробно описано в конце статьи.
• Гаечные ключики.
• Слесарный инструмент: молоток и зубило.
• Монтировка.

Первостепенно нужно выяснить, как выполняется замена передних рычагов на ВАЗ-2107. Для этого машина располагается на яме, а затем поднимается ее передняя часть и демонтируется колесо со стороны, где планируется заменить резиновые уплотнители.

Это интересно! Менять рассматриваемые устройства верхних и нижних рычагов рекомендуется комплектом, чтобы не пришлось через некоторое время повторять процедуры демонтажа деталей и замены узлов.

Алгоритм по замене шарниров верхнего рычага имеет следующий вид:

1. Для начала вывинчиваем гайку закрепления кронштейна переднего бампера.
2. Приступаем к вывинчиванию верхней шаровой опоры.
3. Вывинчиваем гайку оси верхнего рычага, удерживая с другого бока ось в неподвижном состоянии вторым ключом.
4. Теперь переходим к извлечению оси.
5. Приступаем к демонтажу верхнего рычага с ВАЗ 2107.
6. После удаления рычага, приступаем к снятию старых сайлентблоков и установке новых.
7. Чтобы демонтировать резиновый шарнир, можно установить съемник, и приступать к его извлечению. Чтобы не тратить время, устройство можно демонтировать путем срезания резинового ушка при помощи ножа. Вслед за этим уплотнитель можно выдавить рукой.
8. Монтаж нового уплотнителя осуществляется съемником. Предварительно перед тем, как запрессовывать новую деталь, требуется очистить внутреннюю часть кронштейна от коррозии (при ее наличии). Также новый резиновый уплотнитель для упрощения его запрессовывания нужно обработать мыльным раствором, но никак не маслом или прочими видами смазочных материалов, так как они сократят срок службы детали в 2-3 раза.
9. Приступаем к запрессовыванию сайлентблоков. Для этого со стороны большего диаметра устанавливают большую наставку и саму деталью.
10. После этого накручиваем гайку на съемнике, которая по ходу перемещения будет воздействовать на наставку, тем самым вдавливая в установочное отверстие резиновый шарнир.

На этом процедура замены шарнира верхнего рычага на семерке завершена. Вслед за окончанием напрессовывания, останется лишь установить демонтированный узел на место, что выполняется в последовательности обратной снятию.

Замена на нижнем рычаге

Как выполняется замена сайлентблоков нижних рычагов, знают не все владельцы ВАЗов. Ниже изложена подробная инструкция того, как поменять шарниры нижнего рычага на ВАЗ 2107:

1. Аналогичным образом требуется поддомкратить машину, снять колесо и прибегнуть к проведению демонтажа нижнего рычага.
2. Для начала ослабляется затяжка нижнего рычага, которая фиксируется гайками.
3. Используя гаечный ключ на «13» потребуется вывинтить гайки закрепления подушки стабилизатора поперечной устойчивости или стаба.
4. Опустить машину путем ослабления домкрата.
5. Вывинчивается гайка закрепления пальца нижней шаровой опоры, а затем приступаем к проведению демонтажа. Демонтировать опору трудно, поэтому рекомендуется воспользоваться съемником для шаровых опор, особенно если не планируется ее замена.
6. После этого нужно приподнять машину, и перевести стаб сквозь соответствующую шпильку крепления.
7. После поддевания пружины, ее можно демонтировать с опорной чаши подвески автомобиля.
8. Крепление оси нижнего рычага ослабляется, а затем снимаются упорные шайбы для последующего демонтажа рычага.
9. Если планируется заменить нижний рычаг, то, как это сделать, узнаем далее. Для этого демонтируется нижняя шаровая опора, вывинтив три крепежных соединения. После этого снимается нижний рычаг и реализуется его замена. Если его замена не требуется, то снимать нижнюю опору не нужно, чтобы заменить сайлентблоки.
10. Чтобы облегчить процесс демонтажа и установки резиновых шарниров, требуется рычаг зажать в тисках, после чего приступать к последующим действиям. Только при отсутствии дефектов на рычаге можно приступать к запрессовыванию сайлентблоков. Процесс запрессовывания полностью идентичен схеме с верхним рычагом.
11. После их замены нужно установить снятую деталь на место, и собрать весь узел автомобиля.

Это интересно! Если планируется выпрессовывание старых сайлентблоков, то наставку нужно расположить в обратном положении запрессовыванию, что позволит воздействовать на демонтируемый элементы, выдавливая его из посадочного места.

Замена сайлентблоков реактивных тяг

Теперь разберемся, как же происходит ремонт задней подвески ВАЗ 2107, а конкретнее замена сайлентблоков. Реактивные тяги представляют собой одну из главных деталей задней подвески. Крепятся эти детали при помощи болтовых крепления, а чтобы места крепления не испытывали сильных нагрузок, в их конструкции устанавливаются резиновые втулки. Для воплощения замены резиновых уплотнителей на реактивных тягах понадобится такой перечень инструментария, как ключи на «19», а также металлическая щетка и монтажка.

На ВАЗ 2107 установлены четыре продольные реактивные тяги, и одна поперечная, поэтому рассмотрим процесс замены сайлентблоков на примере продольной тяги. Инструкция по замене сайлентблоков реактивных тяг имеет следующий вид:

1. Первоначально места соединения (где находятся сами устройства), следует очистить от загрязнения и ржавчины. Резьбовое соединение обрабатывается проникающей смазкой, после чего приступаем к вывинчиванию крепления.
2. Используя гаечные ключи на «19», требуется осуществить вывинчивание гайки с последующим извлечением болта.
3. Теперь нужно освободить крепление второй стороны реактивной тяги. Для этого ослабляется затяжка, которая расположена на чулке заднего моста. После этого нужно вынуть болты с распорной втулкой.
4. Выполнить перемещение амортизатора в бок(если речь идет о поперечной тяге).
5. Используя монтажку, необходимо поддеть и извлечь реактивную тягу.
6. Извлечь устаревшие и прохудившиеся сайлентблоки и запрессовать на их место новые.
7. Перед тем, как ставить новые резинки, следует внутреннюю поверхность тяги тщательно очистить, удалить сколы и места коррозии.
8. Чтобы посадить деталь, нет необходимости использовать съемник, так как посадить уплотнитель в отверстие можно тисками. Деталь направляется в отверстие, и в таком виде крепится в тисках. После этого следует вращать ручку тисков до момента, пока уплотнитель не будет посажен на место.
9. Аналогичным способом осуществляется запрессовывание металлической втулки, обточив край с одной стороны на наждачном станке.
10. После этого тяги можно ставить на место в очередности обратной снятию.

Съемник для сайлентблоков своими руками

Чтобы заменить сайлентблоки на машинах семейства ВАЗ 2101-2107, нет необходимости покупать соответствующий съемник, можно обойтись и без него, тем более что он стоит денег. Но с таким прибором выполнить запланированные ремонтные работы намного проще.

Собрать съемник сайлентблоков вполне реально своими руками дома, и для этого пригодится всего немного деталей:

1. Болт М12 с мелкой резьбой, длина которого не менее 7 см.
2. Отрезок трубы следующих размеров — длина 3 см, внутренний диаметр 40 мм, а наружный 50 мм.
3. Шайба с наружным диаметром на 50 мм минимум.
4. Два отрезка трубы следующих размеров — длина 10 см и диаметр 40 мм.

Когда все составляющие для реализации самодельного съемника готовы, можно приступать к реализации задумки:

1. Увеличить внутренний диаметр трубы с 40 мм до 45 мм.
2. Чтобы использовать устройство для выпрессовки старых шарниров, понадобится надевать на него шайбу.
3. Болт нужно ставить внутри устройства, после чего снаружи надеть оправку большого диаметра. Эта оправка будет упираться в стенку рычага. Чтобы запрессовать деталь, понадобится надеть шайбу и завинтить гайку.

Устройство можно сделать в домашних условиях из подручных средств, что собственно многие и делают. Реализовать такую задумку не составит большого труда, но зато вы сможете существенно сэкономить средства на приобретении заводского съемника.

Как заменить сайлентблоки на ВАЗ 2107

Итак, вы пришли к выводу, что пришла пора заменить сайлентблоки. Начать следует с их приобретения. Сегодня на рынке автозапчастей присутствует множество изделий отечественного и импортного производства. Отличаются они друг от друга и ценой, и качеством, и сроком службы. Специалисты рекомендуют устанавливать полиуретановые, как наиболее надежные и долговечные, однако из-за достаточно высокой цены они доступны далеко не каждому.

Для самого процесса замены абсолютно не важно, полиуретановые сайлентблоки или резиновые, меняются они на ВАЗ 2107 совершенно одинаково. Из инструмента вам понадобится:

• Съемник сайлентблоков;
• Съемник шаровой опоры;
• Ключи на 13, 22, 24;
• Молоток;
• Зубило;
• Монтировка;
• Проникающая смазка (например, WD-40).

Начинать следует с вывешивания передка на домкрате и снятия переднего колеса. Далее, переходим непосредственно к процедуре замены. Для верхнего и нижнего передних рычагов ВАЗ 2107 порядок выполнения работ разный, поэтому рассмотрим оба варианта. Для упрощения работы все резьбовые соединения рычагов рекомендуется предварительно обработать проникающей смазкой.

Замена верхних сайлентблоков

В первую очередь следует открутить вертикальный болт крепления бампера, так как он будет мешать вынимать ось. Далее, откручиваем гайку крепления шаровой опоры и при помощи специального съемника выпрессовываем палец шаровой из сошки.

После этого при помощи двух ключей на 22 скручиваем гайку и вынимаем болт крепления верхнего рычага к корпусу. Вот теперь нам и пригодится съемник. Зажав снятую деталь в тиски, с помощью съемника выпрессовываем старые детали, и на их место запрессовываем новые, полиуретановые или резиновые.

После того как будет произведена замена, сборка производится в обратной последовательности:

• Вставляется болт крепления рычага, накручивается гайка. Не следует ее полностью затягивать, сделаем это в самом конце;
• Устанавливается на место шаровая опора, до упора затягивается гайка;
• Прикручивается колесо, автомобиль опускается и снимается с домкрата;
• Вывернув руль, затягиваем до упора гайку крепления верхнего рычага.

Замена нижних сайлентблоков

Менять сайлентблоки на нижнем рычаге ВАЗ 2107 несколько сложнее. Все работы производятся непосредственно на автомобиле.

• Откручиваем обе гайки крепления рычага;

• На одну сторону накручиваем съемник и выдавливаем сайлентблок;

• Аналогичную операцию выполняем с противоположной стороны;
• Поочередно устанавливаем новые полиуретановые сайлентблоки и запрессовываем с помощью съемника в нижний рычаг;

• Устанавливаем упорные шайбы и накручиваем самоконтрящиеся гайки, не до конца;
• Прикручиваем колесо и снимаем автомобиль с домкрата;
• Затягиваем до упора гайки крепления нижнего рычага.

В этой работе съемник играет важную роль, так как без него выполнить работу, не снимая нижнего рычага, практически не возможно.

Так как от исправности ходовой части ВАЗ 2107 напрямую зависит ваша безопасность, необходима периодическая диагностика и замена вышедших из строя элементов. Для этого целесообразно приобрести самые ходовые съемники, а именно:

• Шаровых опор;
• Сайлентблоков;
• Наконечников рулевых тяг.

Благодаря им ремонт ходовой части вашего ВАЗ 2107 не вызовет никаких затруднений. А применение качественных комплектующих обеспечит вашу безопасность на долгое время. Именно из этих соображений в качестве рекомендуемых к установке указаны полиуретановые сайлентблоки.

Меры безопасности

• Перед вывешиванием на домкрате автомобиль устанавливается на ручник, под колеса ставятся противооткатные башмаки;
• Параллельно с домкратом под корпус вывешенного автомобиля устанавливается страховочная подпорка;
• При работе с молотком, например, выпрессовывая шаровую опору из сошки, пользуйтесь защитными очками;
• Работайте в перчатках, для защиты рук от повреждений при возможном соскальзывании ключа с гайки.

Как сделать замену сайлентблоков на ВАЗ-2107 самостоятельно

Осуществить на передних рычагах замену сайлентблоков довольно нелегко, особенно если речь идет об автомобиле ВАЗ модели 2107. Тем не менее данную процедуру вполне реально выполнить самостоятельно, что, как показывает практика, многие автолюбители и делают. Серьезно облегчает задачу покупка специального съемника – без него вытащить сайлентблоки практически нереально. Саму операцию подробно опишем далее.

Что такое сайлентблоки

Сайлентблок – это особый шарнир, изготовленный из стальных втулок разделенных резиновой вставкой. Данный элемент выполняет соединение узлов, из которых состоит передняя подвеска, равно как и задняя. Мягкая прослойка помогает гасить вибрацию, которой сопровождается движение автомашины.

Рассматриваемая деталь позволяет существенно продлить срок эксплуатационной пригодности более дорогостоящих элементов подвески. При этом она сама выходит из строя довольно быстро, потому ее приходится периодически менять.

В случае с ВАЗ-2107, сайлентблоки на:

• передней подвеске служат для мягкой фиксации ее рычагов;
• задней – соединяют реактивные тяги, крепящие шасси непосредственно к кузову.

Здесь стоит упомянуть об одном немаловажном нюансе – в зависимости от местоположения, сайлентблоки отличаются по размеру, потому при покупке неполного комплекта необходимо быть максимально внимательным. Рассматриваемые детали делаются не только на основе резины – существует варианты, где использован полиуретан. Последние считают наиболее надежными, но и стоят они гораздо дороже.

Вне зависимости от того, какой тип сайлентблоков вы приобрели, необходимо постоянно следить за их состоянием и менять, как только срок эксплуатации истекает. Это избавит от более серьезной проблемы – выхода из строя всей подвески.

Признаки неисправности

Всякая устанавливаемая на машину деталь имеет свой ограниченный срок службы. Причем на реальную продолжительность эксплуатации оказывают влияние условия, в которых она проходит, и интенсивность процесса.

В случае с сайлентблоками, их ресурс исчерпывается, даже когда автомобиль стоит без движения. На резину в данной ситуации действуют не механические и динамические, а статические нагрузки, холод и зной, контакт с горюче-смазочными материалами и ряд других факторов. В конечном итоге прослойка изнашивается, утрачивает целостность, что приводит к повышению вибрации, биению подвески и пр.

Производитель указывает, что эксплуатировать рассматриваемые в настоящей статье детали допустимо на протяжении 90 000 километров, если они резиновые. Далее их надлежит менять. Дешевые сайлентблоки такой прочности не имеют – срок их службы в лучшем случае составляет 50-65 процентов от упомянутого выше.

Полиуретановые прослужат примерно 100 000 км, и это, по утверждению многих автолюбителей, их единственное достоинство. В остальном же:

• такие изделия установить труднее, чем резиновые (без съемника это сделать нереально);
• подвеска с ними заметно утрачивает мягкость.

Автовладельцы, вынужденные постоянно пользоваться разбитыми дорогами или вообще передвигаться по пересеченной местности, должны помнить: момент замены в данном случае наступает уже через 50 000 километров пробега автомобиля.

• машина с запозданием реагирует на резкие повороты руля;
• во время езды появляется стук со стороны передней подвески, если машина пересекает ухабистый участок;
• наличие любых деформаций, обнаруженных при регулярном осмотре деталей, или появившийся в них люфт.

Важный момент – если вы не уверены, в своей способности хорошо определять состояние сайлентблоков, то лучше доверить их проверку работникам станции техобслуживания.

Как отмечалось выше, перед заменой следует подобрать качественные новые детали. В мастерских обычно рекомендуют полиуретановые, но они не всем по карману, а потому допустимо покупать и подлинные резиновые.

Подготовительный этап

Какой бы тип элементов вы ни выбрали, их замена на седьмой модели ВАЗ производится одинаково. В процессе вам потребуется ряд инструментов и материалов. Вот перечень:

• съемники для шаровой опоры и собственно – сайлентблока;
• зубило с молотком;
• ломик или монтировка;
• набор накидных ключей;
• ВД-40;
• чистая ветошь.

Перед работой понадобится:

• разместить ВАЗ на ровной площадке и включить ручной тормоз;
• приподнять передок машины домкратом;
• установить под него более стабильную опору;
• снять передние колеса.

Заблаговременно обрызгайте все болты и гайки, которые планируете откручивать проникающей смазкой, – это заметно упростит задачу.

Как заменить верхний сайлентблок

Прежде всего, отвинтите вертикальный болт, служащий для крепления переднего бампера – без этого добраться до оси не получится. Затем демонтируйте гайку, удерживающую шаровую опору, а далее выдавите съемником из ее сошки палец.

• отсоедините от корпуса верхний рычаг (потребуется два ключа на 22 мм);
• последний зафиксируйте в тисках;
• с помощью съемника снимите сайлентблок, поставьте на его место новую деталь.

Теперь остается только собрать весь узел, действуя в последовательности обратной описанной. Причем в самом конце необходимо сделать следующее:

• выверните руль;
• затяните до упора болт и гайку, удерживающие верхний рычаг.

Нижний сайлентблок

Замена деталей, установленных на нижнем рычаге ВАЗ, – процесс более трудоемкий, ведь его не удастся снять, а значит, все работы придется делать на весу.

Порядок действий следующий:

• сверните обе гайки фиксирующие рычаг;
• с одной его стороны установите съемник и вытащите сайлентблок;
• аналогичным образом поступите с противоположного бока;
• поставьте новые детали и запрессуйте их в рычаг;
• завинтите гайки, не забыв поместить под них упорные шайбы;
• верните колесо на место;
• опустите машину на землю;
• дотяните все ранее скрученные гайки до упора.

Общие рекомендации

Хоть описанные работы выполняются и в одиночку, но все же рекомендуем привлечь к ним напарника – это серьезно сократит время замены.

Устанавливая машину, старайтесь выбирать исключительно ровную площадку, и даже в этом случае непременно зафиксируйте ее колеса стопорами.

Используя молоток с зубилом, всегда надевайте защитные очки. Также не будет лишним обзавестись перчатками – в них руки остаются чистыми и реже травмируются.

Замена сайлентблоков передних рычагов ваз 2107, 2106, 2105.

Доброго времени суток. В данной статье я расскажу как поменять сайлентблоки в передних верхних и нижних рычагах на классике. Но для начала скажу почему они выходят из строя и как понять нужна ли их замена?

Диагностика сайлентблоков в передних рычагах.

Почему же со временем сайлентблоки нужно менять? На это есть несколько причин:

1. Со временем резина теряет свои упругие свойства и начинает растрескиваться.
2. Во время использования машины или во время её обслуживания на сайлентблок попало масло.
3. Неправильная установка детали.
4. Езда по очень плохим дорогам, коих в России великое множество.

Замена сайлентблоков в верхнем рычаге классики своими руками.

И так, начнём! У заднеприводных ВАЗов в верхнем рычаге сайлентблоки можно поменять даже не заезжая на яму и не снимая рычаг с шаровой (при условии, что у Вас есть съёмник для сайлентблоков). Но для начала нужно определить прикипели ли втулки сайлентблоков к болту крепящему рычаг к кузову. Для этого домкратим машину, снимаем колесо.

Стрелки указывают на болт и гайку

Если сайлентблоки не прикипели.

Дальнейшие действия зависят от того имеется ли у Вас съёмник для сайлентблоков. Если он есть, то можно не снимать рычаг полностью, а только открутить до конца гайку на 22, достать болт и вывернуть рычаг на .себя (для удобства дальнейшего ремонта).

Выворачиваем рычаг для удобства.

Далее берем съёмник и выпресовываем сайлентблоки.

Снятие сайлентблока съёмником

И с его же помощью запрессовываем новые сайлентблоки. Перед запрессовкой посадочное отверстие нужно очистить и желательно смазать литолом. В верхних рычагах сайлентблоки запрессовываются до рёбер, как показано на фото ниже.

Новый сайлент должен быть запрессован именно так.

А что же делать если у Вас нет съёмника сайлентблоков? Тогда придётся полностью снимать рычаг. Достаём не только болт, крепящий верхний рычаг к кузову, но и достаём шаровую из ступицы (это быстрее, чем выкручивать 3 болта крепящие шаровую к рычагу). Про подробное снятие шаровой написано тут.

Сняли рычаг, ставим ухо рычага на трубу или на тисы (как на фото) главно, что бы сайлентблок ни во что не упирался и выбиваем его молотком.

Для запрессовки новых нам понадобится оправка (старый подшипник, кусок трубы, гаечная головка). Внутренний диаметр оправки должен быть равен диаметру юбки нового сайлентблока. И начинаем запрессовку новых деталей с помощю этой оправки, предварительно смазав посадочное место литолом. Собираем в обратном порядке.

Важно: протягиваем болт крепления рычага к кузову только под нагрузкой на это колесо! Т.е. машина должна стоять не на домкрате а на всех колёсах!

Если сайлентблоки прикипели к болту.

Это блоее сложный случай так как придётся долго провозиться с тем, что бы достать болт крепящий передний верхний рычаг к кузову.

Для тех кто хочет сэкономить себе кучу времени и готов немного раскошелиться, советую купить новый болт, этот рычаг с разборки и просто старый болт спилить болгаркой.

Ну а если у Вас есть время и нервы тогда берём в руки газовую горелку и выжигаем сайлентблок. Соблюдайте технику пожарной безопасности! После того, как вся резина выгорит можно начинать выколачивать болт. Приготовьтесь к тому, что делать это будете очень долго. После того как достанете болт, выбейте из рычага остатки обоймы сгоревшего сайлента и следуйте инструкциям написаным выше.

Замена сайлентблоков в нижнем рычаге ВАЗ 2107, классика.

Тут при замене без смотровой ямы или подъёмника нам уже не обойтись.

Для начала ключом на 24 откручиваем гайки крепящие рычаг. Далее если есть съёмник, то с помощью него выперессовываем сайлентблоки. Если спецального сьёмника нет то просто берем оправку по диаметру больше, чем диаметр сайлентблока. Наставляем оправку как показано на фото и стучим по ней молотком. При этом упираем рычаг с помощью монтажки или лома, как на фото. Таким образом снимаем сайлентблоки в нижних рычагах.

Снять сайлентблоки без сьёмника

Как снять прикипевшие сайлентблоки в нижнем переднем рычаге.

Прикипевшие сайлентблоки доставляют много хлопот при их снятии. Для того, чтобы от них избавиться нужна газовая горелка и молоток с керном. Выжигаем резину и обстукиваем железные втулки со всех сторон. После этого пытаемся с помошью керна и молотка их выбить.

Если гайки крепящие вал рычага не прикипели, то лучше полностью снять рычаг (так будет удобней выбить втулки с вала). Для этого так же потребуется снять шаровую со ступицы. Выше в статье есть ссылка на то как снять шаровые.

Запрессовка сайлентблоков в нижний рычаг.

Новые сайлентблоки запрессовываются в рычаг до упора. Сделать это можно с помощью съёмника или оправки подходящего диаметра, в качестве оправки можно взять головку.

После установки новых рычагов наживляем гайки и отпускаем машину на колеса. Только после этого полностью затягиваем гайки.

Конечно, будет понятней один раз увидеть, как всё делается, чем сто раз прочитать. Специально для Вас прикладываю видео про замену сайлентблоков в передних рычагах заднеприводного ВАЗа.

Читайте также:



• Стоит ли прошивать рено дастер



• Пропуск в 3 цилиндре форд фокус 3



• Ремонт двс камаз темрюк



• Митсубиси лансер 10 загорелся чек



• Как снять торпеду на газ 31105
