Тепловизор Seek Thermal Reveal — карманный измерительный прибор для работы в температурном диапазоне от –40 до +330 °С. Такой диапазон оптимален для выявления утечек тепла, обследования систем ОВК и электрического оборудования, охраны местности и охоты. Уникальная особенность ИК камеры — корпус в форме мобильного телефона и мощный светодиодный фонарь для технической диагностики в темных помещениях.

Особенности тепловизора Seek Reveal

• Настройка цветовой палитры.
• Автоматическая фокусировка.
• Встроенный светодиодный фонарь.
• Автономная работа в течении 10 ч.

Цветовая гамма для визуализации термограмм выбирается вручную из 7 предустановленных вариантов. Такая настройка гарантирует точные результаты. Например, белая и черная гаммы отлично подходят для обследования объектов, где наблюдается большая температурная разница, а радужная схема предоставляет наиболее наглядную картину.

Система автоматической фокусировки существенно упрощает рабочий процесс. Эта особенность позволяет поддерживать высокую резкость и сохранять качество картинки даже при съемке движущихся объектов.

Мощный LED фонарь установлен в передней части корпуса и придется крайне полезным при работе в неосвещенных местах или в тёмное время суток. Для выполнения текущей задачи, его яркость можно регулировать через меню настроек.

Прибор работает от встроенного аккумулятора, который заряжается через разъем micro USB. Полного заряда достаточно на 10 ч непрерывной съемки.

Получить больше информации, ответов на интересующие вопросы, подробнее узнать об особенности модели и купить мобильный тепловизор Seek Thermal Reveal по выгодной цене можно в нашем розничном зале или интернет-магазине seek-thermal.ru.

Включается прибор не очень быстро, в районе 5 секунд, и сразу переходит в режим сканирования. Тапнув по дисплею, попадаем в настройки. Первый пункт – просмотр фото и видео из памяти. Второй – выбор зоны отображения температуры: точка, несколько точек, область и автоматический минимум/максимум по кадру.

Третий пункт – настройка смешивания ИК и оптической камеры. Можно включить либо то, либо другое, либо наложить ИК на оптику с настраиваемым при помощи ползунка коэффициентом прозрачности. Справа находится регулировка смещения ИК и оптической картинки: камеры расположены на некотором расстоянии друг от друга, и при съёмке объектов близко к камере нужно корректировать смещение вручную.

Далее выбор цветовой темы: их там много, на любой вкус. От чёрно-белых до радужно-кислотных:

Смахнув шторку, попадаем в настройки. Отсюда можно настроить яркость дисплея, включить фонарик, WiFi, сменить единицы отображения температуры, изменить коэффициент испускания (для измерения температуры блестящих тел), и перейти в настройки (дата, язык, и всё такое).

Включив вай-фай можно подключиться к тепловизору со смартфона, установив на него приложение SeekView. Со смартфона доступны настройки, удалённая съёмка и загрузка снятых материалов, ну и конечно он-лайн стрим картинки с камеры.

У тепловизоров этой линейки есть очень крутая фишка – фото сохраняется не только в готовый .jpg, но и грубо говоря в тепловой RAW – снимок хранит в себе всю тепловую картину! Через интерфейс самого тепловизора или через мобильное приложение SeekView можно изменить всё то же самое, что при съёмке:

• Режим тепловых точек (можно даже вручную расставить точки измерения температуры на уже снятом кадре!)
• Оптическое/ИК изображение и варианты их наложения
• Цветовые фильтры

Таким образом можно фотографировать объект не глядя, весь визуал настроить уже потом. Также это даёт возможность из одного кадра получить несколько новых:

• С разными цветовыми фильтрами
• С разными вариантами наложения ИК и оптики, в том числе исправить смещение кадров при съёмке с разных планов
• С разной расстановкой тепловых точек или областей измерения температуры

Диагностика строительных дефектов загородных домов, дач и городских квартир

Обследование загородного дома, дачи или городской квартиры с помощью тепловизора на предмет строительных дефектов в дальнейшем с лихвой окупится, так как позволит сэкономить средства на коммунальные расходы, а также обеспечит комфортные условия проживания.

Существует несколько причин, по которым люди хотят провести обследование своего жилища с помощью тепловизора:

• в жилище холодно;
• подозрительно большие затраты на отопление;
• проверка дома или квартиры перед покупкой;
• приемка дома или квартиры после постройки;
• приемка этапов ремонта (утепление стен, кровли, окон, и т.д.).

Бытует расхожее мнение, что использовать тепловизоры для диагностики качества зданий, в том числе загородных домов и дач, можно только зимой. Например, часто встречается информация, что для обнаружения тепловых потерь в жилище необходим перепад температур между помещением и наружным воздухом около 15 °С, который невозможно обеспечить летом.

На самом деле, это далеко не так.

Во-первых, домашнее применение тепловизоров не ограничивается диагностикой на теплопотери (энергоаудитом). Существует огромное количество задач, которые решаются с помощью тепловизоров круглогодично, а не только в холодное время года.

А, во-вторых, при энергоаудите важен не столько перепад температур, сколько наличие так называемого теплового потока, который может быть обеспечен перепадом давлений между помещением и улицей. Ведь температурная чувствительность даже бытовых тепловизоров составляет от 0,5 до 2 °С, так почему же во всех ГОСТах пишут, об энергоаудите при разнице 15 °С? Но обо всём по порядку. Начнем с явно «летних» задач для тепловизора. Эти задачи не менее, а иногда даже более важны, чем энергоаудит.

Диагностика влаги в жилище

В загородном доме даже из-за небольшой течи в кровле, стропила и потолок могут пропитываться влагой, что в конце концов приводит к их гниению. Обнаружить влагу и устранить течь в кровле – первейшая задача, иначе ваш дом просто сгниёт. В случае городской квартиры причиной влажности может быть как подтопление соседей сверху, так и факт проживания на последнем этаже. Влага разрушает теплоизоляцию, вызывает коррозию металлических конструкций, является причиной появления плесени и грибка. Даже недолгое проживание в таком помещении может привести к непоправимой потере здоровья. Особенно страшны грибок и плесень, если в семье есть дети. Решение этой задачи ни в коем случае нельзя оставлять до зимы. При испарении вода поглощает тепло из влажного материала, что создает нужный контраст температур для обнаружения тепловизором. Тепловизор – едва ли не единственный инструмент, с помощью которого легко обнаружить влажные области в жилище, невидимые обычным зрением (рис. 1). Имея тепловизор, можно осмотреть всё помещение за очень короткое время.

Рис. 1. «Холодные» цвета на теплограммах показывают влажные области потолка и стены.

С помощью тепловизора также легко обнаружить места дефектов самой кровли (рис. 2). Влажная теплоизоляция в местах протечки за день нагревается на солнце и четко видна на тепловизионной картинке.

Рис. 2. Скат кровли с четко видимым местом протечки.

Влага может проникать в помещения не только через крышу, но и через подвал или подполье. В этом случае первыми гниют, как правило, полы, особенно при низком фундаменте (рис. 3, 4). И снова заметим, что теплое время года – лучшее время, чтобы обнаружить и устранить дефект гидроизоляции.

Рис. 3.  Черный цвет в углу, показывает влажную область.

Рис. 4. Снаружи помещения влажные области, наоборот, будут выглядеть теплыми, потому, что нагрелись на солнце. На тепловизионной картинке фундамент «насасывает» воду, что говорит о плохой гидроизоляции.

Диагностика «теплого пола», отопления и водопровода

Систему «теплый пол», общую систему отопления, и водопровод также можно и даже нужно обследовать с помощью тепловизора в теплое время года. Делать это зимой будет уже поздно, потому что во время ремонта указанных систем зимой пользоваться жилищем будет нельзя (рис 5, 6, 7).

Рис. 5. Воздушная пробка, в батарее отопления на экране тепловизора.

Рис. 6. Магистраль отопления системы «теплый пол».

Рис. 7. Дефект магистрали отопления в системе «теплый пол».

Для обнаружения течей или расположения коммуникаций всегда можно отрегулировать температуру теплоносителя до нужного значения, чтобы проблемное место обнаружил тепловизор.

Течи холодной воды можно обнаружить так же, как при диагностике кровли. Тепловизор легко различит разницу между влажными и сухими поверхностями.

Проверка электропроводки

Обнаружение неисправности электропроводки тоже не зависит от времени года (рис. 8).

Рис. 8.  Правый выключатель слишком сильно греется.

Диагностика систем кондиционирования и вентиляци

С обнаружением дефектов систем кондиционирования тепловизором в теплое время года проблем нет совсем, поскольку хладагент намного холоднее окружающего воздуха и его утечка видна на экране тепловизора очень хорошо.

Что же касается систем принудительной вентиляции, разница температуры воздуха внутри и вне системы не так велика, зато присутствует разность давления, что позволяет «увидеть» дефекты системы (рис. 9). Почему это возможно мы объясним ниже.

Рис. 9. Утечка в вентиляционной трубе.

Энергоаудит здания

Наконец, мы переходим к вопросу, вызывающему больше всего споров: почему считается, что качественно провести тепловизионное обследование здания можно только если перепад температур внутри и снаружи помещения составляет не менее 15 °С, в то время как тепловизор различает разницу температур уже в 0,5-2 °С?

Дело здесь в том, что при малой разнице температур, более теплый воздух в условиях естественной конвекции слишком медленно выходит из помещения через дефекты утепления и его температура успевает сравняться с температурой улицы. Для того, чтобы воспользоваться тепловизором необходимо создать достаточно сильный тепловой поток, позволяющий зафиксировать перепад температур. Для этого внутри помещения создается избыточное давление с помощью специального устройства, называемого «Аэродверь».

Когда воздух из помещения устремляется наружу через все щели, его температура не успевает сравняться с температурой улицы и появляется возможность зафиксировать разницу с помощью тепловизора (рис. 11, 12).

Рис. 11. На тепловизионной картине видны утечки тепла через окна и некоторые места фасада.

Рис. 12. На теплограмме видна утепленная квартира, явно отличающаяся тёмным цветом от остальных в многоквартирном доме.

Таким образом, диагностику всех важных инженерных систем в жилище и даже энергоаудит можно проводить в летнее время.

Время на прочтение
7 мин

Количество просмотров 7.4K

Большой отзыв об использовании портативного тепловизора Seek Thermal SHOT — тепловизора, который поможет обнаружить и устранить утечки тепла или холода, заметить проблемы с электропроводкой, увидеть места локального нагрева или перегрева техники, найти добычу на охоте и так далее. Seek Thermal удалось создать недорогое и доступное компактное автономное устройство, которое обладает полным функционалом «взрослых» профессиональных моделей.

Приветствую!

У меня уже был обзор младшей модели Seek Thermal Compact, которая работает как приставка к смартфону, на этот раз в руки попал автономный тепловизор Seek Thermal SHOT с дисплеем, камерой видимого диапазона, с Wi-Fi модулем. Разрешение тепловой матрицы 206 х 156 точек. Тепловизор пригодится для контроля разности температур и своевременного выявления проблемных мест.
В комментариях спрашивали про стоимость: с кодом HSHOT (скидка в 10% на всю линейку Seek Thermal) цена Shot получается 44910 рублей.

Ссылки на линейку тепловизоров SEEK THERMAL Series:

Характеристики:
Бренд: Seek Thermal
Модель: SHOT
Разрешение микроболометра: 206 х 156 точек
Разрешение оптической матрицы: 640х480
Угол обзора (FOV): 36 градусов
Частота обновления: 9 Гц
Дисплей: 3.5″
Интерфейсы: USB-C, WiFi
Функции: Фонарик, SeekFusion, Wi-Fi Streaming, встроенная память
Защита от пыли и влаги: IP54
Приложение: Seek View

Сценариев применение множество — от простого осмотра квартиры и обхода дома снаружи до поиска неисправных радиоэлементов, проверки электрооборудования и, даже, для охоты и охраны. Преимущества комбайна «все-в-одном», то есть в тепловизоре в защищенном корпусе (IP54) с дисплеем, встроенными функциями для анализа, с дополнительной камерой видимого диапазона — очевидны, например не нужно иметь с собой специально смартфон для подключения к тепловизору-приставке, как с Compact-серией.

Тепловизору Seek Thermal Shot не требуется подключение к смартфону для работы — он является автономным устройством Разрешение дисплея удобно для работы. С помощью сенсорного экрана удобно управлять устройством ставить маркеры для определения температуры, выделять исследуемые зоны и так далее. Разрешение экрана составляет 640 x 480 точек. Корпус устройства имеет резиновые вставки и в целом защищен от пыли и влаги по стандарту IP54. Если сравнивать с Seek Thermal Shot PRO, то у последнего выше разрешение тепловой матрицы (320 x 240 точек).

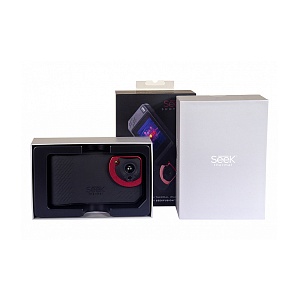

В комплект входит темляк и кабель для синхронизации и зарядки (USB-C).

Также есть подробная инструкция на русском языке по всем функциям и терминам устройства.

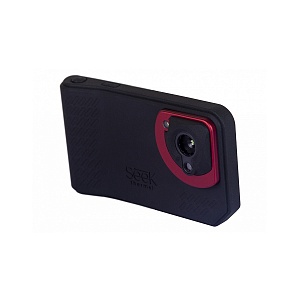

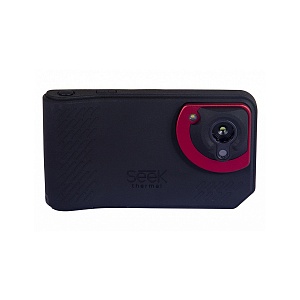

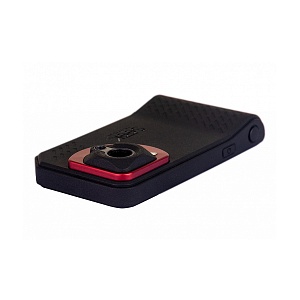

Внешний вид тепловизора Seek Thermal Shot.

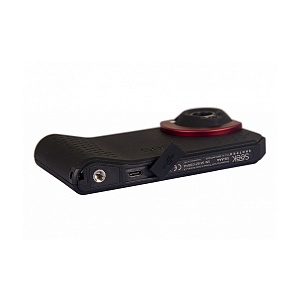

Снизу расположен USB-C разъем (под резиновой заглушкой), резьба для установки на фото-штатив (1/4″).

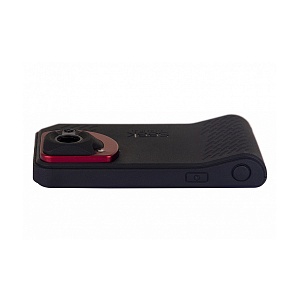

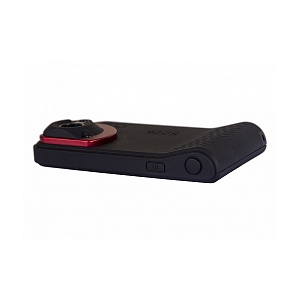

На верхней панели (ближе к центру) кнопка включения/выключения питания и справа — кнопка съемки.

В отличие от моделей Flir C2/ C3, в линейке Seek Thermal Shot/ Shot Pro установлен дисплей побольше (3 дюйма против 3,5) и разрешение матрицы видимого диапазона составляет 640х480 у Shot против 320х240 у Flir. На корпусе расположен объектив со специальной ИК-линзой для микроболометра, чуть ниже — окно для матрицы видимого диапазона. Слева — подсветка. Время работы от одного заряда для Seek Shot составляет около 4 часов. Подобный емкий аккумулятор позволяет длительное время работать при отрицательных температурах (на морозе).

Для удобства или для длительного наблюдения за объектом есть смысл установить тепловизор на штатив. Для этого предусмотрена стандартная резьба на корпусе (1/4″). Также есть удаленный доступ через Wi-Fi.

Под резиновой заглушкой скрывается USB-C коннектор для заряжания и синхронизации с компьютером.

Корпус прорезинен, не скользкий, вставки защищают от небольших ударов. Внизу предусмотрено отверстие для темляка.

Подсветка включается из меню, можно использовать как фонарик.

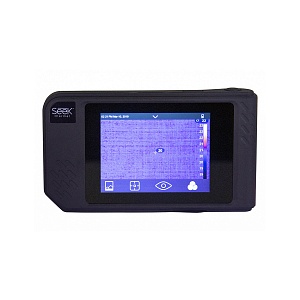

Зажимаем кнопку питания, включаем устройство.

На фотографии один из сохраненных снимков — во время работы снимки сохраняются во внутреннюю память и доступны для дальнейшего анализа, в том числе и на самом устройстве.

Один из первых снимков — проверка нагрева ламп подсветки лайтбокса. Seek Thermal Shot позволяет проводить анализ снимков прямо на устройстве. Можно подобрать палитру, выбрать маркер (точку) или область изображения и оценить температуру. Лампы изготовлены из алюминиевого профиля и хорошо отдают тепло в окружающее пространство. Средняя температура при длительной работе: 40…50 °С.

Для быстрого анализа удобно применить одну из контрастных цветовых схем (палитры). Доступно несколько палитр: White, Black, Tyrian, Spectra, Iron, Prism, Amber и Hi (контрастная).

Одна из киллер-функций данной модели тепловизора — это возможность совмещения видимого и теплового изображения для детального анализа с наложением маркеров температуры.

Файлы с тепловизора: термограмма плюс комбинированный снимок.

Тепловизор оснащен модулем Wi-Fi и способен транслировать картинку на смартфон или планшет (Wi-Fi Streaming) с помощью приложения Seekview.

Активируем Wi-Fi точку доступу (пароль и логин настраиваются).

Подключаемся к созданной точке доступа.

Тепловизор Shot позволяет точно измерять температуру поверхности в диапазоне от -40°C дo 330°C, в том числе удаленно (через Wi-Fi), плюс доступны инструменты для анализа (палитры, маркеры, область и так далее).

Уже сам факт того, что есть возможность сохранить изображение для дальнейшего анализа, придает линейке SHOT огромное преимущество. Можно провести серию снимков для сравнения и спокойного анализа.

Пример изображения из памяти — сохраняются все температурные метки, плюс доступен пост-анализ.

Пример наложения видимого изображения и температурной картинки.

Непосредственно перехожу к конкретным примерам — была проведена термоинспекция жилого многоэтажного дома на предмет поиска утечек тепла.
Был выбран среднестатистческий панельный дом. Хорошо видно проблемные стыки панелей с незамазанными швами. Народ как может сам, или с услугами ЖЭУ утепляет (рыжие швы — это утепление полиуретановой пеной).

Естественно, «светится» все, теплом наружу. Через подобные швы может утекать драгоценное тепло, вам — наматывать счетчик за отопление, может образовываться плесень в этих местах.

Пример внешнего утепления.
Квартиросъемщики воспользовались услугами утепления — снаружи замазали щели и обшили листами пенопласта.

На снимке видна температурная разница — утепленное место меньше излучает тепло, чем стандартная панель.

Интересный момент был обнаружен в переходе-арка в доме.

Стыки практически не имеют теплоизоляции, в таких случаях в квартире промерзают смежные стены, появляется плесень, комнатная температура держится на уровне +15 градусов и так далее. Утеплять в таких случаях нужно капитально, и снаружи, и изнутри одновременно.

Теперь осмотрим подъезд изнутри.
На снимке результат наложения видимой картинки и термограммы.

Предварительно были жалобы — «подъезд промерзает, очень холодно». При этом, отопление работало (соответствующие службы поверили радиаторы отопления в подъезде).
Яркая вертикальная трубка на снимке — подъездное отопление (+31 градус). Рядом обратка отопления (холоднее).

Одна из явных причин пониженной температуры — отсутствие вразумительной термоизоляции газового ввода.

Это отверстие прямиком на улицу на уровне второго этажа, в которое задувает холодный (морозный) воздух.

Конкретно были измерены значения: температура в подъезде +12, в районе «утечки» минус 4 градуса.

То есть в подъезде холодно из-за очевидных вещей. А отопление работает как надо — проверено!

Еще один интересный момент — открытые слуховые оконца в цокольном этаже. Излюбленное место беспризорных кошек.

Продолжаю термоинспецию. На этот раз — теплотрасса (ввод отопления в районе жилого дома). Конкретно на снимке видны локальные повреждения теплоизоляции, в итоге котельная «отапливает» улицу, а в самом доме холоднее, чем могло бы быть…

Далее попросили осмотреть частный дом.
Котел отопления. Самая горячая часть — дымовая труба.

Сам котел отопления.

Трубы, насос отопления. Слева видны трубки радиатора холодильника (вертикальные трубки).

Пример хорошо работающего радиатора отопления.

Труба подвода отопления.

А вот я нашел проблемный радиатор — внутри грязь, мешает нормальному теплообмену и протоку воды. Были жалобы на неравномерный прогрев.

Кстати, софт позволяет проводить оценку области температурных значений. Для этого в меню нужно выбрать соответствующую пиктограмму и выделить на экране область. Выводятся минимальное и максимальное значение, а также производится вычисление средней температуры в выделенном блоке.

А также есть возможность зафиксировать температурные границы — это позволяет выделять объекты с минимальной температурной разницей.

Пример такой фотографии — тепловой след. Установлен «фикс» температуры на 10 градусов (от 17 до 28 градусов).

Продолжаю теплоинспекцию дома.
На словах клиент сказал, что, несмотря на хорошее отопление (импортный котел, хорошие радиаторы, циркуляционный насос, плюс пластиковые окна и двойные стеклопакеты), в доме прохладно. Особенно это стало заметно после начала холодов.
Что тут говорить — дом «горячий». При постройке дома «накосячили» или «сэкономили» — неправильно выбрали тип и количество теплоизоляционного материала. Дом каркасный, внутри изоляция, снаружи OSB. Температура поверхности достигает +10 градусов, при морозе на улице минус 10…12 градусов. Увы, ремонт выльется в хорошую сумму, так как придется переделывать уже готовое.

Соседний каркасный дом.
Тут ситуация незначительно лучше, смысл тот же.

Другой коттедж. Конкретно осматривал окна.
Было интересно, как реализовано окно в крыше.
На снимке вполне нормальная изоляция.

Снимок изнутри — стекло холодное, но, в целом, утечек не замечено.

Зато между уровнями крыши строители забыли утеплить стык.
На снимке +9.

Средняя температура +4.

Внешняя обшивка — утечки по швам.

Окна с перекосом (не отрегулированный прижим)

Дверь с нарушенным уплотнителем («Дует из двери»).

Проблема в офисном помещении. Жалоба: «Дует из окна». Промерзает потолок у несущей стены, скорее всего нарушена теплоизоляция швов. Температура +16°С при средней +26°С в помещении. При сильных морозах будет промерзать.

Работа обогрева заднего стекла в автомобиле — можно проверять и ремонтировать неисправные нити подогрева.

И аналогичный снимок для подогрева сидения.

Вообще в автомобиле можно проверять и ходовую (изношенные детали, детали без смазки — греются), сам двигатель (теплообмен и т.п.).

Просто интересные фотографии, которые я насобирал за время теста.

Вода при минусовой температуре.

Несколько снимков людей. Обратите внимание на разную теплоотдачу различных частей тела — это говорит о качестве зимней одежды.

Канализационный люк, теплый.

Установка промкондиционирования.

На днях проверял работу 3D-принтера.

Удобно калибровать температуру стола и сопла.

В завершение статьи, я отмечу, что стоимость даже самой дорогой модели (Seek ThermalShot Pro или аналогичной) — это мизерные затраты, если сравнивать с возможными просчетами при постройке дома, при установке теплоизоляции или при ремонте последствий. Тепловизор поможет своевременно выявить неисправность и предусмотреть локальный ремонт. Теплоинспекция — это разумное действие, которое сэкономит время и нервы при
обследовании жилого дома или квартиры.

Спасибо за внимание, надеюсь и вам тоже пригодится тепловизор.
