LightBurn Software Documentation — документация на русском языке

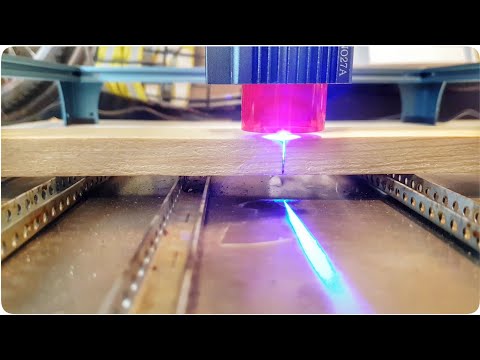

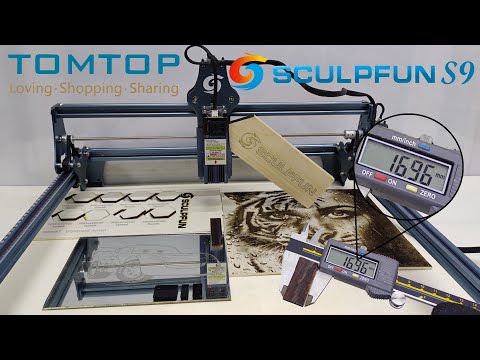

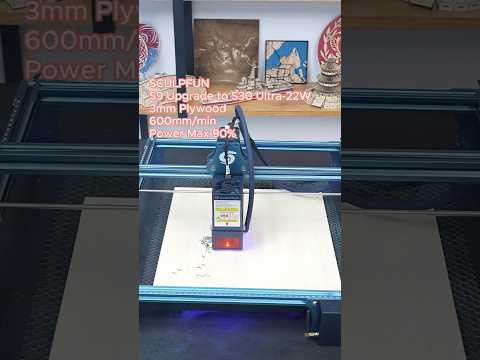

Подробное руководство LightBurn: От основ до продвинутых техник работы на станке Sculpfun S9

• →
• →

• Руководство по работе на станке включает в себя ряд важных инструкций и рекомендаций для безопасной и эффективной работы с оборудованием.

1. Понимание станка: Перед началом работы важно хорошо понимать, как работает ваш станок, включая его основные компоненты и функции. Это поможет вам лучше управлять оборудованием и предотвратить возможные проблемы или поломки.
2. Безопасность: Безопасность является главным приоритетом при работе со станками. Обязательно носите защитное оборудование, такое как защитные очки и перчатки. Кроме того, убедитесь, что ваша работа с оборудованием не представляет угрозы другим.
3. Настройка станка: Перед началом работы на станке необходимо провести корректную настройку. Это может включать в себя установку правильного инструмента, установку заготовки, выбор правильных параметров резки и другие настройки.
4. Управление станком: Важно знать, как управлять вашим станком, чтобы получить желаемый результат. Это включает в себя умение запускать, останавливать и контролировать процесс обработки, а также умение вносить изменения в настройки во время работы, если это необходимо.
5. Использование концевых выключателей: Концевые выключатели предназначены для остановки движения механических частей машины, когда они достигают конца своего хода. Они играют важную роль в предотвращении повреждений оборудования и обеспечении безопасности оператора. Всегда следует обращать внимание на сигналы концевых выключателей и прекращать работу машины, если они активируются.
6. Уход и обслуживание: Правильный уход и обслуживание станка помогут продлить его срок службы и обеспечить более качественную работу. Это может включать в себя регулярную чистку, смазку, замену изношенных деталей и регулярную проверку на возможные проблемы.
7. Устранение неполадок: Важно знать, как устранять основные неполадки, которые могут возникнуть при работе со станком. Это может включать в себя проблемы с электропитанием, неисправности двигателя или программные проблемы.

Помимо этих общих принципов, каждый тип станка и каждая модель могут иметь свои собственные особенности, которые следует учесть. Обязательно прочитайте руководство пользователя, которое было предоставлено производителем вашего станка, прежде чем начать работу.

Руководство по концевым выключателям Sculpfun S9: Limit Switch Guide

В этом руководстве показаны шаги по установке концевых выключателей на диодный лазер Sculpfun S9 с использованием готовых компонентов и некоторых деталей лазерной резки. Это обеспечивает надежное, последовательное выравнивание в зоне гравировки или резки с меньшими трудозатратами для оператора. Это руководство применимо и к другим диодным лазерам (например, AtomStack), особенно к тем, которые используют плату управления MKS DLC 2.0 и подобные.

Это позволит использовать на данных машинах такие функции LightBurn, как:

• Печать и резка / Print and Cut
• Инструмент поиска центра / Center Finder Tool
• Использование камеры / Using A Camera

Предупреждение: Warning

Данное руководство предполагает наличие электрических и механических знаний для безопасной установки и включения этих функций. Пожалуйста, соблюдайте осторожность, чтобы не повредить станок и окружающих, включая вас! Действуйте с осторожностью!

Что вам понадобится: What You’ll Need

Некоторые из материалов, которые вам понадобятся (но не обязательно все):

• Совместимый диодный лазер.
• 3-контактные концевые выключатели.
• Удлинительные кабели для сервоприводов.
• Если ваши кабели не дотягиваются, возможно, вам придется купить или собрать удлинитель самостоятельно.
• Кронштейны для крепления концевых выключателей к раме (по одному на каждый концевой выключатель на раме).
• Файл LBRN для лазерной резки (для резки из 3-мм дерева или акрила).
• Файл STL для 3D-печати.
• Т-образные гайки M3 2020.
• Винты M3.
• Шестигранный ключ M3.
• Экструзионная крышка 2020.
• Ножницы (для разрезания крышки экструдера).
• Стяжки (для крепления кабелей концевых выключателей).

Если вы хотите создать собственные кабели, а не использовать удлинитель сервопривода, вот те, которые мы использовали.

• Обжимка Engineer PA-09.
• Провод.
• Разъемы JST.

Концевые выключатели: Limit Switches

Концевые выключатели — это небольшие электромеханические устройства, которые при нажатии создают путь для прохождения сигнала. Мы можем использовать их, чтобы сообщить контроллеру лазера, что мы достигли конца его движения.

В этом руководстве мы будем использовать трехпроводной концевой выключатель, смонтированный на печатной плате, чтобы облегчить его установку на машину.

Подключение кабелей концевых выключателей: Limit Switch Cabling

Эти кабели отвечают за передачу сигнала обратно к вашему лазеру, и для их правильного подключения необходимы определенные проверки. Если кабель слишком короткий, он может повредить разъем, повредить ваш диодный лазер или другие компоненты.

Перед сборкой: Before Disassembly

Если вы планируете использовать вырезанные лазером кронштейны для концевых выключателей, их необходимо вырезать до разборки лазера для установки.

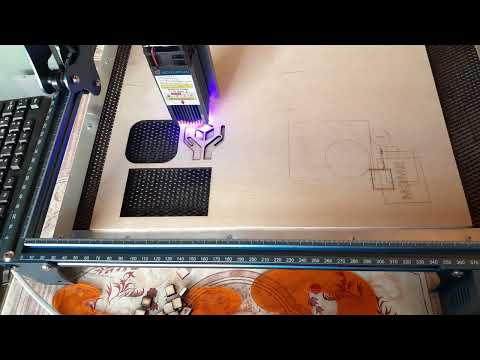

Вырезание кронштейнов: Cutting Out Brackets

Как и при стандартном использовании лазера, необходимо сфокусировать головку относительно материала для резки, в нашем случае — тонкой 3-миллиметровой древесины.

Настройка документа: Document Setup

Используйте окно предварительного просмотра LightBurn, чтобы убедиться, что настроенный документ выглядит хорошо. Настройки по умолчанию для S9 должны быть достаточными. Мы использовали:

250mm/m
100% Power Max (%)
Pass Count: 2

Вы можете использовать команду «Square Frame» (Квадратная рамка) в LightBurn, чтобы убедиться, что материал, который вы гравируете, имеет достаточную площадь для вырезания скобок.

Механическая установка: Mechanical Installation

Чтобы установить концевые выключатели, необходимо вставить в раму с боковой стороны гайку M3 2020, а затем повернуть ее на 90° в пазу рамы, чтобы правильно выровнять для фиксации. Вам могут понадобиться другие инструменты, чтобы вставить и повернуть их соответствующим образом; мы обнаружили, что небольшая плоская отвертка может оказаться полезной.

При монтаже концевого выключателя подложите вырезанную или напечатанную подставку под плату концевого выключателя и сориентируйте ее так, чтобы «рука» концевого выключателя была обращена к головке лазера.

Здесь мы используем винт M3 x 8 мм для крепления платы к раме.

Этот процесс должен быть повторен таким образом, чтобы концевой выключатель был установлен для осей X и Y станка.

Подключение: Wiring

Наши концевые выключатели маркируются как имеющие три контакта для использования:

• G — Заземление
• V — напряжение
• S — Сигнал

Эта маркировка также относится к печатной плате, на которой находится управляющая электроника лазера. Убедитесь, что концевой выключатель каждой оси соответствует нужному разъему и направлению, для оси X или Y, как правильно.

Замечания по удлинителям

Кабели, которые мы используем, хотя они технически подходят, не предназначены для этих разъемов. Мы предлагаем вам использовать обжимку и сделать кабель на заказ, но мы понимаем, что это возможно не для всех, и решили включить этот вариант как более доступный.

Предпочтительнее, чтобы пользователь обжал JST-разъемы на одной длине кабеля на ось и сделал его точно по длине, но мы понимаем, что это не всегда возможно.

Обратите внимание, что использование разъемов типа «PWM» в корпусе JST допускает обратное соединение, что может привести к повреждению вашего лазера. Перед включением лазера убедитесь, что контакты подключены с правильной маркировкой (т.е. земля — земля, сигнал — сигнал и т.д.).

При дальнейшем подключении проводов, скорее всего, вы захотите проложить удлинители или соединения через уже имеющееся отверстие в корпусе или через вентиляционные отверстия на боковой стороне. Это обеспечит возможность повторного закрытия корпуса и защиту электроники.

Затем необходимо протестировать машину в открытом состоянии. Это позволит вам легче решить проблемы, с которыми вы можете столкнуться. Осторожно снова подключите питание и USB к устройству и включите его.

Диодный лазер не сразу поймет, как использовать концевые выключатели, и поэтому нам потребуется выполнить настройку программного обеспечения в LightBurn.

Программное обеспечение: Software

Первая важная проверка — убедиться, что после повторного включения питания устройства LightBurn по-прежнему видит ваш лазер; подтвердите это через «Console dock» (Док-консоль). Если это так, вам нужно будет использовать следующие коды, чтобы включить наведение концевого выключателя.

Будьте готовы отключить питание машины, если она сделает что-то непреднамеренное и опасное.

Эта команда GRBL включает самонаведение на основе концевых выключателей. Чтобы проверить, как работает самонаведение, нажмите кнопку «Home» (Домой) в LightBurn в окне «Laser» (Лазер).

Если устройство пытается вернуться в неправильном направлении, возможно, вам потребуется изменить «местоположение возврата» с помощью дополнительных команд GRBL.

В нашем случае нам нужно было сделать $23=3, чтобы выбрать ближнюю, левую сторону в качестве «домашнего» местоположения. Если в вашем устройстве концевые выключатели расположены в другом месте, вам необходимо обратиться к этому руководству, чтобы узнать, что означают различные значения для «битмасок» концевых выключателей.

Скорость наведения: Homing Speed

По умолчанию наше устройство было довольно медленным в процессе самонаведения, и мы изменили следующие параметры, чтобы позволить ему перемещаться быстрее.

$25=8000 (homing speed)
$24=100 (re-seek speed)

Последняя информация о конфигурации необходима для смещения рабочей области, которую мы можем найти, заглянув в окно «Move» (Перемещение) при нажатии кнопки «Get Position» (Получить расположение).

Приняв эти значения, вернитесь на вкладку «Console» (Консоль) и введите следующую команду GCode:

Эти значения непосредственно используют данные, наблюдаемые незадолго до этого, причем часть L2 P1 указывает устройству на конкретный режим смещения (корректное смещение рабочей области до указанных значений), а P1 — на «номер инструмента» (значение 1, первый и единственный инструмент на данном станке).

Нам также нужно указать, что отчет о состоянии станка должен быть относительно начала рабочего пространства, и мы можем сделать это с помощью:

Предупреждение о встроенной программе: Stock Firmware Warning

Многие устройства не имеют прошивки GRBL, которая по умолчанию сохраняет эти значения в памяти контроллера лазера. Поэтому при перезагрузке эти значения будут стерты, что приведет к восстановлению проделанной работы.

Правильным решением будет перепрошивка программы, о чем мы скоро подготовим руководство. Однако пока вы можете воспользоваться кнопкой «Macros» (Макросы) в окне «Console» (Консоль).

Щелкнув правой кнопкой мыши по кнопке, мы можем переименовать ее и объединить все наши команды вместе, что может выглядеть примерно так:

Если вы хотите скопировать это поведение и просто использовать его как есть, все равно проверьте, что ваша команда G10 имеет правильные смещения.

$22=1
$23=3
$25=8000
$24=100
$G10 L2 P1 X-409 Y-399
$10=0

Сборка: Reassembly

Убедившись, что данная конфигурация работает правильно, мы можем приступить к сборке корпуса и более надежной установке проводов для концевых выключателей. Для этого выключите станок, чтобы избежать случайных соединений корпуса с электроникой, приводящих к короткому замыканию.

Можно использовать вырезанные по размеру крышки экструзии 2020, чтобы защитить и спрятать провода внутри пазов экструзионной рамы, и привязать кабель концевого выключателя для портала к уже существующему кабелю на самой диодной головке.

Gistroy.Net — authorized Reseller of LightBurn

• →
• →

• Gistroy3d@gmail.com
  Дата: 2023-05-25 13:39:52
  Авторизованный реселлер LightBurn, в продаже только лицензионные ключи

  Прошивка лазерного станка Sculpfun S9 может потребовать особой осторожности и точной последовательности действий. Вот краткое руководство по прошивке шаг за шагом:

1. Скачайте прошивку: Посетите официальный веб-сайт производителя Sculpfun или источники, предоставленные ими, для скачивания последней версии прошивки для вашего S9 лазерного станка.
2. Подготовьте устройство: Убедитесь, что ваш лазерный станок Sculpfun S9 включен и подключен к компьютеру через USB-кабель или другой метод, указанный в инструкции к прошивке.
3. Откройте программу прошивки: Запустите программу прошивки, предоставленную производителем, и подключите свой лазерный станок к компьютеру.
4. Выберите прошивку: В программе прошивки выберите загруженный файл прошивки для Sculpfun S9. Убедитесь, что это правильная версия прошивки для вашей модели станка.
5. Запустите прошивку: Запустите процесс прошивки, следуя инструкциям программы. Обычно это включает в себя нажатие кнопки «Прошить» или аналогичной команды.
6. Дождитесь завершения: Дождитесь завершения процесса прошивки. Важно не отключать лазерный станок или компьютер во время процесса, чтобы избежать повреждения устройства.
7. Проверьте работу: После успешной прошивки перезапустите лазерный станок Sculpfun S9 и убедитесь, что он работает корректно. Проверьте функции управления и точность движения.

Обратитесь к инструкции пользователя, предоставленной производителем, и следуйте рекомендациям производителя для конкретной процедуры прошивки вашего лазерного станка Sculpfun S9, так как процедуры могут немного отличаться в зависимости от версии и модели.

Gistroy.Net авторизованный реселлер LightBurn, в продаже только лицензионные ключи, лицензия на два ПК.

Инструкция по обновлению прошивки для Sculpfun S9 (или аналогичных лазерных устройств)

Если ваш Sculpfun S9 (или подобное лазерное устройство) не сохраняет изменения, внесенные в прошивку, возможно, потребуется повторно прошить встроенный микроконтроллер. Это позволит оптимизировать работу управляющего диода, а также внедрить новые функции GRBL (программного обеспечения, управляющего вашим лазером в его электронике) и избежать возможных проблем с настройкой.

Подготовительные требования:

Примечание

Это руководство актуально для более старых версий Arduino IDE, выпущенных до версии 2.0. При изменении этой версии могут потребоваться обновления в процессе. Пожалуйста, обратитесь к более актуальной инструкции для обновления вашего лазерного устройства, если у вас установлена версия 2.0 Arduino IDE.

Предостережение

Процесс прошивки требует особой внимательности к деталям. Неправильное обновление прошивки может повредить устройство. Пожалуйста, ознакомьтесь со всем руководством до начала процесса прошивки.

Инструкция по обновлению прошивки

1. Подключите лазер к источнику питания и USB-порту компьютера. Запустите программу LightBurn.
2. В LightBurn используйте ранее созданный макрос, как описано в руководстве по концевому выключателю, для применения необходимых изменений во встроенном программном обеспечении концевого выключателя.
3. Перейдите в меню «Правка» -> «Настройки устройства» в LightBurn. В этом окне нажмите «Сохранить в файл». Это действие позволит вам создать резервную копию конфигурации лазера, которая должна сохраниться до прошивки и сброса настроек.

Резервное копирование через консоль

Если вы хотите быть дополнительно уверенными в процессе, используйте консоль в LightBurn. Введите команду «$$» в консоли, чтобы получить значения GRBL для вашего устройства, дополняя значениями из окна настроек устройства. Это позволит вам иметь дополнительное подтверждение, что после прошивки лазер будет работать согласно вашим ожиданиям. Скопируйте эти значения в текстовый редактор, такой как Notepad или TextEdit, и сохраните их в качестве резервной копии.

На этом этапе важно закрыть программу LightBurn. Не выполнение этого требования может привести к ошибкам при прошивке в последующих этапах процесса.

Установка и настройка Arduino IDE

Установка и настройка Arduino IDE для прошивки лазерного устройства с GRBL:

1. Для обновления GRBL на вашем лазерном устройстве, вам нужно сначала загрузить Arduino IDE. Arduino IDE — это комплекс инструментов для разработки микроконтроллеров, предоставляющий удобное рабочее окружение. С его помощью вы сможете внести необходимые изменения, подключиться к вашему лазеру и загрузить новую версию GRBL на устройство.
2. Чтобы установить Arduino IDE, вам потребуется загрузить его с официального сайта и выполнить установку, следуя инструкциям, соответствующим вашей операционной системе. Инструкции могут различаться для разных компьютеров.

Установка GRBL

1. Чтобы иметь возможность прошивать лазерное устройство, вам также потребуется GRBL. Однако стандартная версия GRBL предполагает наличие трех осей, а ваше лазерное устройство имеет только две оси. Из-за этой разницы, GRBL не может правильно обрабатывать команды для оси «Z».
2. Для решения этой проблемы мы уже внесли необходимые изменения в последней доступной версии GRBL (1.1h), отключив третью ось. Вы можете загрузить эту версию GRBL по ссылке и извлечь файлы из архива.

Настройка Arduino IDE

В Arduino IDE перейдите в меню «Скетч», затем выберите «Включить библиотеку» и далее «Добавить .ZIP-библиотеку». Это позволит Arduino IDE узнать о наличии загруженного вами кода и его использовании.

Убедитесь, что в корневой папке извлеченного ZIP-файла видны файлы «Makefile», «COPYING» и «README.md». Папка с названием «grbl» внутри извлеченной папки должна быть выбрана вами в Arduino IDE. Убедитесь, что выбранная папка «grbl» находится в корневой директории извлеченного архива, так как Arduino IDE сможет ее распознать.

Инструкция по прошивке лазерного устройства

Продолжение инструкции по прошивке лазерного устройства:

1. После добавления библиотеки «grbl» убедитесь, что она отображается в разделе «Предоставленные библиотеки» в меню «Скетч» -> «Включить библиотеку».

2. Для подготовки к прошивке платы выберите в меню «Файл» -> «Примеры» -> «grbl» и затем «grblUpload». Откроется новое окно, содержащее готовый к работе эскиз. Вам все равно нужно будет выбрать свою плату и порт и указать Arduino, куда и как загружать новую прошивку.

3. Настроить порт и плату:

• Мы работаем с платой, аналогичной MKS DLC 2.0, на базе микроконтроллера Atmel 328p. В Arduino IDE для этой конфигурации выберите «Arduino Uno» в разделе «Инструменты» -> «Плата», так как Arduino Uno использует тот же микроконтроллер Atmel 328p.
• Выберите правильный порт для загрузки прошивки, открыв «Инструменты» -> «Порт» и обратите внимание на доступные порты.

4. Подключите ваш лазер к компьютеру через USB и проверьте снова список доступных портов. Отключите и снова подключите лазер, чтобы убедиться, на какой порт он подключен, и выберите этот порт.

Прошивка

1. Убедитесь, что в левом верхнем углу Arduino IDE вы видите флажок, подтверждающий правильную настройку проекта. Обратите внимание на нижнюю часть экрана, где написано «Компиляция завершена». Если это отображается, то процесс подготовки к загрузке завершен.
2. Нажмите кнопку со стрелкой, расположенную справа от флажка. После этого индикатор на вашем лазере начнет мигать. Когда вы увидите надпись «Загрузка завершена», это означает, что прошивка завершена успешно.

Если возникает ошибка, связанная с доступом к порту, убедитесь, что вы закрыли программу LightBurn. Одновременно работать с портами может только одно устройство, и в момент загрузки прошивки Arduino IDE требуется полный контроль над портом для успешной прошивки.

Восстановление настроек

1. В программе LightBurn снова откройте меню «Настройки устройства» и выберите «Загрузить из файла». Затем выберите файл «lbset» или «LightBurn Settings», который был создан в начале данного руководства.
2. Нажмите кнопку «Записать», чтобы применить эти настройки к встроенному программному обеспечению вашего лазерного устройства. В этот момент конфигурация передается обратно на устройство и записывается в EEPROM или программируемую память. Таким образом, настройки сохраняются и будут активны даже после перезагрузки компьютера.
3. По завершении этого процесса появится сообщение в окне, уведомляющее о том, что «Настройки контроллера успешно записаны».

Проверка кода консоли $$

В консоли введите команду «$$» еще раз и убедитесь, что настройки соответствуют настройкам макроса, созданного изначально, или файлу резервной копии, который был создан в процессе резервного копирования через консоль. Это позволит вам убедиться, что все параметры восстановлены корректно и соответствуют вашим ожиданиям.

Готово! Теперь, когда эти настройки сохранены, вы можете легко нажать кнопку «Домой» в программе LightBurn, и она автоматически запустит процедуру самонаведения без необходимости использования дополнительных макросов.
