Данное устройство измеряет все необходимые параметры потребления электроэнергии — напряжение, ток, мощность, коэффициент мощности, а также может рассчитывать стоимость потребленной электроэнергии.
Характеристики
Напряжение: 230В (переменное)
Частота: 50Гц
Разброс напряжений: 230В — 250В
Рабочий ток: <16А
Диапазон отображаемого времени: 0 сек — 9999 дней
Диапазон отображаемой мощности (Ватт): 0Вт — 9999Вт
Диапазон отображаемого тока потребления (Ампер): 0.000А — 16.000А
Диапазон отображаемой частоты: 0Гц — 9999Гц
Диапазон отображаемой минимальной мощности: 0.0Вт — 9999Вт
Диапазон отображаемой максимальной мощности: 0.0Вт — 9999Вт
Диапазон отображаемой стоимости электроэнергии: 0.00€/кВт — 99.99€/кВт
Диапазон отображаемой потребленной мощности и денежные затраты: 0.000кВт — 9999кВт, 0.00€ — 9999€
После распаковки оказалось, что устройство довольно громоздкое. Хорошо, что большую часть этой громадины занимает дисплей.
К сожалению, производитель решил выводить на него минимум информации. Индикатор без подсветки, в верхней части экрана отображается время измерения, а ниже — собственно значение измерения.
Прибор имеет 4 управляющих кнопки:
Function — выбор режима работы,
Cost — стоимость киловатта электроэнергии,
Up — увеличить на 1 показатель стоимости,
Down — уменьшить на 1 показатель стоимости.
Посередине утоплена кнопка сброса (Reset).
В итоге у устройства оказалось 7 режимов отображения информации, и для поиска каждого нужно проматывать в среднем половину из них. Подсветки нет, контрастность не настраивается. Учитывая то, что для использования прибора нужно постоянно тыкать по кнопкам, плохая читаемость экрана издалека при активном использовании не является недостатком.
Далее опишу режимы дисплея. Устройство измеряет все параметры непрерывно, режимы переключают только отображаемую информацию. Листаются они кнопкой Function. Оригинальная инструкция написана для какого-то схожего устройства, это видно хотя бы по тому, что в начале просят вставить батарею, тогда как аккумулятор здесь уже встроен.
ИНСТРУКЦИЯ

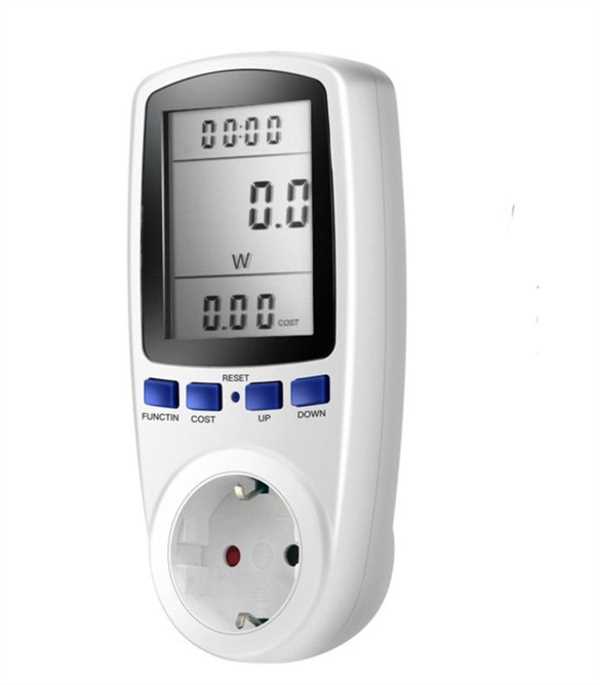

Режим 1. Текущая мощность и стоимость
Мощность показывается в ваттах с точностью до десятых до 1000 Вт и до единицы после 1000. Стоимость показывается, если заранее установлена стоимость кВт*ч. Для заявленной точности 3% такая точность отображения избыточна.
Режим 2. Суммарная мощность (кВт*ч)
Функция электросчетчика. Может быть удобно воткнуть устройство на недельку между интересующим устройством и розеткой, после чего сделать примерные расчеты в деньгах.

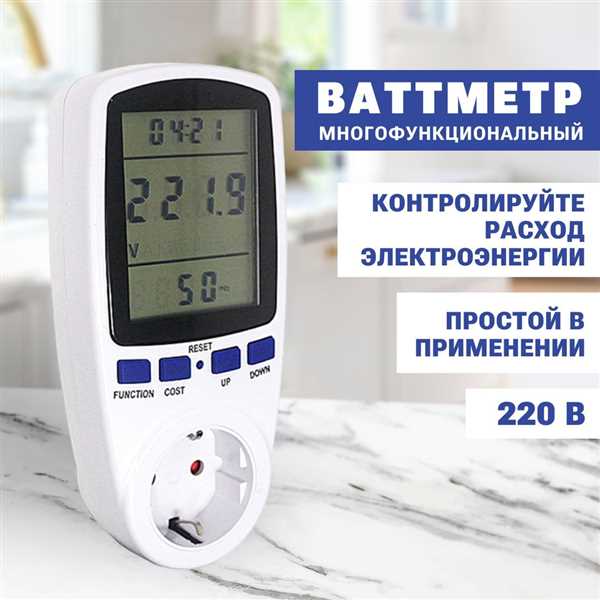

Режим 3. Напряжение и частота
Также здесь отображается частота сети. Для теста подключился к выходу ИБП, отключил его от сети и получил те же 50 Гц ровно.
Режим 4. Ток и коэффициент мощности
Измеритель переменного тока, амперметр. Прибор не показывает значения выше ~16 ампер.
Режим 5. Минимальная мощность
Минимальное значение мощности за период измерения.
Режим 6. Максимальная мощность
Максимальное значение мощности за период измерения.
Режим 7. Цена
Установка стоимости электроэнергии
Для установки стоимости нужно удерживать кнопку Cost на 3 секунды. Потом нажать кнопку Function, чтобы отредактировать значение. Цена сбрасывается в ноль при сбросе устройства, что очень неудобно. Установка значений производится кнопками Up и Down, и это единственное их предназначение, ни в каких других режимах они не работают, разве что могут включить устройство после автоматического отключения.
Замерил потребление энергии от утюга мощностью 1200 вт. получил следующие результаты:
Накопительный водонагреватель Oasis:
Разборка устройства
ВЫВОД
Простой и удобный в обращении прибор для измерения мощности электросети.
В минусы запишу плохие углы обзора дисплея и отсутствие подсветки.
Ваттметры – это бытовые измерители мощности, которые позволяют точно определить потребление электроэнергии при подключении различных устройств к розетке. Сегодня мы рассмотрим, как использовать цифровые ваттметры и следовать инструкции по их использованию.
Цифровой ваттметр, также известный как цифровой ваттметр или power meter, является удобным и простым в использовании прибором для измерения потребления электричества. Он обычно имеет цифровой дисплей, на котором отображается текущая мощность потребления в ваттах.
Для использования цифрового ваттметра в розетку, подключите его между источником питания и устройством, которое вы хотите измерить. Убедитесь, что ваттметр правильно вставлен в розетку и что устройство подключено к второму концу ваттметра. Затем просто считайте показания на цифровом дисплее, которые отображают текущую потребляемую мощность вашего устройства.
Ваттметр бытовой в розетку
Цифровые ваттметры, также известные как цифровые измерители мощности, оснащены дисплеем, на котором отображается измеряемое значение. Эти устройства могут быть однофазными или трехфазными и имеют различные функции, такие как измерение активной и реактивной мощности, напряжения, тока и энергии.
Для использования ваттметра в розетку, необходимо выполнить следующие инструкции:
- Вставьте ваттметр в розетку.
- Подключите приборы или устройства к ваттметру.
- Включите приборы или устройства и дождитесь стабилизации измерений.
- На дисплее ваттметра можно увидеть измеряемые значения мощности, напряжения и тока. Для получения наиболее точных результатов рекомендуется считывать значения после достижения стабильных показаний.
- По окончании использования ваттметра, выключите приборы или устройства и отсоедините их от ваттметра.
- Извлеките ваттметр из розетки.
Использование ваттметра в розетку позволит вам контролировать энергопотребление своих приборов и осуществлять экономию электроэнергии. Благодаря этому вы сможете сократить свои энергозатраты и снизить расходы на электричество.
Розетка ваттметр
Цифровые ваттметры
Цифровые ваттметры – это современные приборы, которые позволяют точно измерить мощность в розетке. Они обычно имеют большой и четкий дисплей, на котором отображаются цифры. Цифровые ваттметры могут измерять не только мощность, но и другие параметры, такие как напряжение и ток.
Инструкция по использованию ваттметра
Для использования ваттметра в розетку, следуйте этой инструкции:
- Подключите ваттметр к розетке.
- Вставьте прибор (который вы хотите измерить) в ваттметр.
- Включите прибор в розетку.
- На дисплее ваттметра появятся данные о потреблении мощности.
Помните, что ваттметр предназначен для измерения мощности и энергии, потребляемой приборами. Он может быть полезен в бытовой сфере, а также для коммерческих целей.
Ваттметр в розетку
Использование ваттметра в розетку очень просто. Для начала, вставьте ваттметр в розетку. Затем, подключите ваше электрическое устройство к входному разъему ваттметра. После этого, вы сможете увидеть текущую потребляемую мощность вашего устройства на дисплее ваттметра.
Цифровые ваттметры обычно имеют инструкцию на русском языке, которая подробно описывает процедуру использования и объясняет, как интерпретировать показания ваттметра. Обратитесь к инструкции ваттметра для получения более подробной информации о его использовании.
Важно помнить, что ваттметры предназначены для измерения активной мощности, которая измеряется в ваттах. Единица измерения ваттметра обычно указывается на дисплее. Некоторые цифровые ваттметры также могут измерять другие параметры, такие как напряжение и ток.
Преимущества цифрового ваттметра в розетке:
- Более точные показания
- Легкость использования
- Возможность измерить различные параметры
Производители цифровых ваттметров для розеток:
| Марка | Модель |
|---|---|
| Energy | Цифровой ваттметр |
| Измеритель | Цифровой ваттметр |
Выбирая цифровой ваттметр для использования в розетке, обратите внимание на его характеристики, такие как точность измерений, возможность измерения различных параметров и наличие инструкции на русском языке.
Ваттметры цифровые
Измерительная цифровая технология
Основным преимуществом цифровых ваттметров является использование современной цифровой технологии для точного измерения и отображения энергопотребления. В отличие от аналоговых ваттметров, цифровые ваттметры позволяют получать более точные и надежные результаты измерений.
Цифровые ваттметры обычно оснащены большим и ярким дисплеем, на котором отображается текущая потребляемая мощность, а также другие показатели, такие как напряжение и ток. Некоторые модели также могут отображать энергопотребление за определенный период времени.
Инструкция по использованию
Для использования цифрового ваттметра в розетку, вам необходимо выполнить следующие шаги:
- Подключите ваттметр к розетке и убедитесь, что он получает питание
- Подключите прибор, энергопотребление которого вы хотите измерить, к ваттметру
- На дисплее ваттметра отображается текущая потребляемая мощность
- Для получения более точных результатов измерений, убедитесь, что ваттметр настроен на правильные параметры напряжения и тока вашей розетки
Цифровые ваттметры используются в бытовых целях для контроля и оптимизации потребления электроэнергии. Они обеспечивают более точное и понятное отображение энергопотребления, что помогает пользователям следить за своими электрическими устройствами и экономить энергию.
Ваттметр – цифровой измеритель мощности
Использование ваттметра в бытовой розетке
Для использования ваттметра в бытовой розетке, следуйте следующей инструкции:
- Проверьте, что ваттметр включен и находится в рабочем состоянии.
- Вставьте ваттметр в розетку, к которой вы хотите подключить устройство.
- Убедитесь, что ваттметр правильно подключен и отображает текущие значения мощности в ваттах на его цифровом экране.
- Подключите ваше бытовое устройство к другой стороне ваттметра.
- Включите ваше устройство и следите за значениями, отображаемыми на цифровом экране ваттметра. Они покажут вам текущее потребление мощности вашего устройства.
Анализируя показания ваттметра, вы можете оценить энергопотребление вашего бытового устройства и принять меры для экономии электроэнергии. Вот так просто и удобно можно использовать ваттметр в розетку в целях измерения мощности.
Ваттметр цифровой
Цифровые ваттметры имеют большое количество полезных функций, таких как измерение напряжения, тока, частоты и энергии. Они также могут отображать различные параметры, такие как мощность в ваттах и энергия в киловатт-часах.
Ваттметры с цифровым дисплеем обычно оснащены кнопками управления и настройки, которые позволяют выбрать нужные функции и установить единицы измерения. Они также обычно имеют возможность сохранить показания на дисплее или передать их на компьютер для дальнейшего анализа и обработки данных.
Если у вас в доме установлена цифровая розетка, то цифровой ваттметр будет идеальным инструментом для измерения потребления энергии и контроля над мощностью приборов и электроприборов.
Инструкция по использованию цифрового ваттметра
1. Подключите ваттметр к розетке, вставив его в свободное место.
2. Включите ваттметр, нажав кнопку питания.
3. Настройте нужные параметры измерения, используя кнопки управления.
4. Подключите ваше электроприборы или устройства к ваттметру.
5. Наблюдайте за показаниями на цифровом дисплее.
6. Для сохранения показаний нажмите кнопку сохранения или передайте их на компьютер.
Преимущества цифрового ваттметра
1. Высокая точность измерения мощности и энергии.
2. Удобный цифровой дисплей, который позволяет четко видеть показания.
3. Возможность измерения не только мощности, но и других параметров.
4. Легкость использования и настройки.
5. Возможность сохранения и передачи данных на компьютер для анализа.
| Тип прибора | Цена | Производитель |
|---|---|---|
| Цифровой ваттметр | 500 руб. | Energy Meter |
| Бытовой ваттметр | 300 руб. | Power Meter |
| Аналоговый ваттметр | 200 руб. | Цифр |
Цифровой ваттметр в розетку
Цифровой ваттметр представляет собой электронный измеритель мощности, который позволяет вам контролировать энергию, потребляемую вашими бытовыми приборами, подключенными к розетке. Этот цифровой ваттметр оснащен дисплеем, на котором отображается текущее значение энергии потребления.
Инструкция по использованию цифрового ваттметра:
1. Вставьте вилку цифрового ваттметра в розетку.
2. Подключите бытовой прибор, который вы хотите измерить, к выходу ваттметра.
3. На дисплее ваттметра появится текущее значение энергии потребления в ваттах.
4. Если ваттметр имеет возможность измерения других параметров, таких как напряжение или ток, следуйте инструкциям производителя для их отображения.
Цифровые ваттметры в розетку:
Существует множество различных моделей цифровых ваттметров, предназначенных для использования в розетке. Они обычно компактны и легки в использовании. Некоторые ваттметры также имеют встроенную функцию отслеживания и анализа энергопотребления на протяжении определенного периода времени.
| Модель | Особенности |
|---|---|
| Power Meter 1000 | Измерение мощности и энергии |
| Digital Energy Monitor | Отслеживание и анализ энергопотребления |
| Smart Power Analyzer | Подключение к смартфону для дополнительного анализа данных |
Использование цифрового ваттметра в розетке позволяет вам контролировать и оптимизировать энергопотребление в вашем доме или на рабочем месте. Это не только помогает снизить расходы на электроэнергию, но и способствует более эффективному использованию ресурсов.
Ваттметр инструкция
Для начала измерений необходимо корректно подключить ваттметр к розетке. Вилка устройства вставляется в пустую розетку, а само устройство подключается к прибору, потребляющему электроэнергию. После подключения ваттметра к розетке, цифровой дисплей начнет отображать текущую мощность, измеряемую в ваттах.
Прежде чем начать измерения, важно убедиться, что ваттметр подходит для данного прибора. Чтобы избежать повреждения устройства, следует убедиться, что максимальная мощность прибора не превышает предельную мощность, указанную на ваттметре.
Цифровые ваттметры
>
Современные ваттметры являются цифровыми и обладают рядом преимуществ. Они обеспечивают точное измерение мощности, что позволяет более эффективно контролировать потребление электроэнергии. Кроме того, цифровые ваттметры обычно позволяют измерять также и другие параметры, такие как напряжение, ток и частота.
Использование ваттметра позволяет детально контролировать энергопотребление различных электроприборов в доме или офисе. Это особенно полезно для определения наиболее энергоемких устройств и принятия мер для их снижения. Таким образом, использование ваттметра помогает экономить энергию и снижать электроэнергетический счет.
Поэтому, приобретение ваттметра является хорошей инвестицией в энергоэффективность и экологичность вашего дома или офиса. Установите ваттметр в розетку и начните контролировать и управлять энергопотреблением уже сегодня.
Power meter инструкция на русском
Чтобы использовать ваттметр в розетку, следуйте следующей инструкции:
- Вставьте ваттметр в розетку.
- Убедитесь, что ваттметр подключен к источнику питания.
- На дисплее ваттметра вы увидите цифры, которые указывают на текущую измеряемую мощность.
- Если ваттметр поддерживает функцию записи данных, вы можете использовать кнопки управления для перемещения по различным режимам и просмотру сохраненных данных.
- После использования ваттметра в розетке, не забудьте выключить его и извлечь из розетки.
Теперь у вас есть полезный инструмент для измерения энергопотребления в ваших бытовых приборах. Берегите ресурсы и контролируйте свое энергопотребление с помощью цифрового ваттметра!
Измеритель мощности в розетку
Цифровые ваттметры
Цифровые ваттметры – это приборы, предназначенные для измерения и отображения активной мощности электрической цепи. Они оснащены цифровыми дисплеями, на которых отображается измеренное значение мощности в ваттах.
Данные ваттметры являются универсальными, так как могут быть использованы для измерения мощности как в бытовых, так и в промышленных сетях. Они просты в использовании и позволяют даже неопытным пользователям измерять мощность бытовых приборов без сложных математических расчетов.
Инструкция по использованию ваттметра в розетку
- Вставьте цифровой ваттметр в розетку, к которой подключен прибор, мощность которого вы хотите измерить.
- Убедитесь, что ваттметр включен и готов к работе.
- На дисплее ваттметра будет отображена измеренная мощность в ваттах.
При использовании ваттметра следует обратить внимание на его технические характеристики, такие как максимальная мощность, которую он может измерить, и точность измерений. Также некоторые ваттметры могут предоставлять дополнительную информацию о потребляемой энергии, например ее стоимость.
Цифровой измеритель энергии: инструкция на русском
Шаг 1: Подключите ваттметр к розетке
Первым шагом является подключение ваттметра к розетке. Включите ваттметр в розетку и убедитесь, что он активирован и готов к работе.
Шаг 2: Подключите прибор к ваттметру
Следующим шагом является подключение прибора, мощность которого вы хотите измерить, к ваттметру. Вставьте штекер прибора в розетку на ваттметре и убедитесь, что подключение совершенно правильно и надежно.
Важно: При подключении приборов к ваттметру обязательно следите за безопасностью и выполняйте все рекомендации, указанные в инструкции по эксплуатации конкретного прибора.
Шаг 3: Измерьте потребление мощности
Теперь на ваттметре отобразится текущее потребление мощности прибора. Вы сможете увидеть цифровые показания на дисплее ваттметра. Обратите внимание на значения и записывайте нужные данные, если это требуется для планирования расхода энергии и экономии ресурсов.
Совет: Вы можете измерять мощность различных приборов, чтобы определить, какие из них потребляют больше энергии. Это поможет вам принять соответствующие меры для экономии электричества.
Шаг 4: Отключите ваттметр от розетки
После завершения измерений отключите ваттметр от розетки. Убедитесь, что он выключен и готов к следующему использованию.
Следуя этой простой инструкции, вы сможете легко использовать цифровые ваттметры для измерения мощности бытовых приборов в розетке.
Ваттметр, он же измеритель мощности, Measure Socket, Energy Monitor с европейской розеткой (EU).
Купить аналогичные и другие ваттметры можно здесь — Купить ваттметр
Измеряет напряжение до 250 Вольт, ток до 16 Ампер, частоту бытовой сети всего в двух значениях — 50 или 60 Гц, мощность в ваттах от нуля до
3 680 Ватт, также имеется функция подсчета затрат за использованное электричество подключенным прибором в сеть.
Очень сильно воняет пластиком, запах со временем не выветрился, но стал меньше.
В глаза сразу бросается плохая контрастность дисплея и отсутствие подсветки — прибору явно не достает её, под углом(дисплей «слепнет») и\или в затемненном окружающем пространстве уже ничего не разобрать.
Имеет в меру неудобное и слегка нелогичное меню и расположение значений, внутри находятся три мелких никель-металл-гидридных NiMh аккумулятора-таблеток, емкостью 20 mAh с общим напряжением 3,6 вольт, измеренные значения обновляются каждые две секунды — не слишком быстро, из всех этих недостатков вытекает еще один — это завышенная цена за данное устройство.
При подключении через диммер(когда к диммеру ничего не подключено) — показывает «завышенное» напряжение и перегрузку(поэтому в начале прибор лучше подключить к нагрузке и затем только включать в сеть).После нескольких секунд работы без нагрузки, не подключенной к диммеру, начало очень сильно вонять — оказалось внутри нагрелся и почернел резистор по входу(однако оставался еще рабочим), выступающий в качестве предохранителя и ограничения тока и нагрел пластмассу корпуса, на фото ниже резистор уже был заменен на другой МЛТ-2.Номинал стоявшего резистора — 33 Ом.Измеряет довольно точно, в чем большой плюс данного прибора.
Верхняя часть платы — аккумуляторы, медный шунт, конденсаторы резистор и кварцевый резонатор на 3.580 МГц.
Плата, не отмытая от флюса:
На обратное нижней стороне платы видим две микросхемы — EEPROM-память Atmel(поглотил Microchip) AT24C, в данном случае , конкретно — 24CQ2N и микросхемы, родиной, которой является Китай — BL 6523G X
BL 6523 является высокоточной и стабильной, многофункциональной микросхемой измерения энергии в однофазной сети .Включает в себя три высокоточных АЦП, источник опорного напряжения, управление питанием и схему обработки цифрового сигнала.
Даташит:
BL6523_lampcore_ru_datasheet
Инструкция
Ваттметр, благодаря встроенным аккумуляторам, работает без подключения к сети при нажатии на любую кнопку, естественно, ничего не измеряя при этом и при бездействии отключается сам через 10 секунд или включается сам при подключении в сеть.
Имеет 7 режимов.Режимы переключаются однократным нажатием кнопки FUNCTION.
Режим 1:Время/Ватт/Стоимость(Сверху вниз)
Время(Time) Показывает сколько времени подключена нагрузка к сети.
Ватт(Watt) показывает текущую потребляемую мощность
Стоимость(Cost) показывает сколько денежных единиц придется заплатить за потребленную энергию, но для ее подсчета вначале необходимо установить стоимость за один килоВатт!
Диапазон мощности 0,0 Вт — 9999 Вт
Диапазон стоимости — 0,0 — 9999 Единиц
Режим 2:Время/Общее потребленное количество энергии(Cumulitive electrical quantity), потребленное за N дней
Режим 3:Время/Текущее напряжение в сети (230-250 Вольт)/Частота сети 50 или 60 Гц
Режим 4:Время/Текущий потребляемый ток в Амперах/Текущий коэффициент мощности
К примеру , если на дисплее написано 0,001 A — это значит, прибор потребляет 10 миллиАмпер тока
Коэффициент мощности — это насколько сдвигается переменный ток по фазе , относительно приложенного к ней напряжения, нужен для верного измерения потребляемой мощности реактивной нагрузки
Режим 5:Время/Какое было самое низкое потребление мощности
Режим 6:Время/Какое было самое высокое потребление мощности
Режим 7 (Также можно сразу вызвать этот режим нажатием кнопки COST): Установленная стоимость за кВт или установка стоимости за кВт.
Для установки стоимости необходимо в этом режиме удержать кнопку COST 2 секунды, после этого начнет мигать надпись COST/KWh 10 секунд, за это время надо нажать на FUNCTION, после этого появятся 4 нуля, клавишами UP и DOWN выбираем нужную цифру, на следующий нуль переключение происходит нажатием кнопки FUNCTION и также клавишами UP и DOWN выбираются значения. Конец ввода происходит нажатием COST(будто кнопка Enter) или необходимо подождать несколько секунд и ваттметр выйдет из этого режима.
ОЦЕНИТЕ ДАННУЮ ПУБЛИКАЦИЮ:
Средний рейтинг / 5. Количество оценок:
Мы сожалеем, что эта публикация Вас не устроила.
Напишите, пожалуйста, что Вам конкретно не понравилось, как можно улучшить статью?(оценка будет засчитана только при наличии отзыва)
Спасибо за ваш отзыв!
Ваттметры нашли применение в сервисных центрах по ремонту электроприборов, в машиностроении, электроэнергетике. Кроме того, они популярны и при использовании в быту, ими определяют мощность и другие характеристики электросети, они удобны для вычисления расхода электроэнергии конкретного бытового прибора или сразу группы устройств. И если для профессионалов нет секрета, как использовать такие аппараты, каким образом расшифровывать данные, то для обычного пользователя наша информация может быть полезна. Расскажем, как правильно производить измерение ваттметром, как расшифровать данные, каким функционалом они обладают.
Функции
Производители освоили выпуск разных по функционалу моделей, это могут быть простые устройства с измерением мощности, но также сегодня рынок предлагает многофункциональные модели с расширенными характеристиками ваттметра, которые используются для выполнения различных задач.
Кроме измерения мощности ваттметром и определения расхода электроэнергии вы можете приобрести модель:
- Для измерения тока, напряжения, частоты, сопротивления ваттметра и других параметров.
- С одним или несколькими режимами работы.
- С практически любыми пределами измерения ваттметра.
- С управлением по интернету, что позволяет отключить, например, подключенный к электросети прибор, находясь на расстоянии.
- Разного класса точности ― от устройств с обычной погрешностью ваттметра до высокоточных приборов.
- С замерами не только мощности, но и количества углекислого газа в помещении.
- С функцией «умной розетки» для настройки работы потребителей.
Мы перечислили только небольшой перечень, чтобы вы понимали возможности некоторых моделей ваттметров.
Кроме этого, есть дополнительные функции, которые делают работу прибора более комфортной, к ним относят: подсветку дисплея, что очень удобно при работе в темноте, возможность хранения настраиваемых параметров, функцию изменения калибровочных коэффициентов и т.д.
Как пользоваться
Сегодня наибольшей популярностью, особенно для бытовых нужд, пользуются ваттметры цифровые. Они функциональней аналоговых приборов и более просты в эксплуатации, так как на экран выводятся готовые результаты показаний ваттметра, которые вы настраиваете для работы. Работу выполняйте так:
- Произведите подключение ваттметра в розетку.
- Убедитесь, что на дисплее показан ноль и экран очистился от последних показаний.
- Подключите бытовой прибор, характеристики которого вы хотите замерить, к ваттметру.
- Всего через несколько минут на экране высветятся показания.
- Если вам больше не нужна полученная информация, то нажмите кнопку сброс и уничтожьте ее.
Показатель мощности в ваттметре аналогового типа показывается на дуговой шкале, градуированной в зависимости от модели. Движущая стрелка остановится напротив показателя мощности, соответствующего определенному участку цепи.
Но перед тем как начать использовать ваттметр необходимо ознакомиться с правилами безопасности, это даст возможность избежать поражения электротоком. Так как приборы работают с напряжением в 220В, то угроза для здоровья может быть смертельной. Перед работой:
- Проверьте ваттметр на повреждения на корпусе или штепсельной вилке, не используйте его, если они имеют место.
- Не вскрывайте корпус самостоятельно, доверьте работу специалистам, это даст возможность сохранить его в целостности и не оплачивать более дорогостоящий ремонт.
- Не используйте устройство на открытом воздухе или во влажных помещениях, это опасно.
- Не допускайте попадания воды, если измерение ведется рядом, например, с умывальником, то не приближайтесь на расстояние менее одного метра.
Как видим, здесь все просто и вам не придется специально обучаться и переживать за безопасность, если вы будете придерживаться определенных правил. Теперь давайте разберемся, как расшифровать полученные данные.
Расшифровка показаний
Например, перед подключением ваттметра в цепь вы поставили его в режим подсчета денег, которые вам придется платить за потребляемую аппаратом электроэнергию. На дисплее у вас отобразится три параметра ― время-ватт-стоимость. Если вы введете цену 1 киловатта, то после, например, 2-часовой работы у вас на дисплее высветится количество денег, которые вам надо будет отдавать за эксплуатацию этого аппарата.
В моменте в первой строке у вас будут отображаться часы и минуты, во второй количество ватт, которое было израсходовано в это время. Цену устанавливаете самостоятельно, и она будет постоянной на протяжении всего времени работы. По умолчанию цена будет равняться 0 рублей.
В конце концов, после отключения аппарата у вас на дисплее высветится показатель ― количество денег, которое вы будете платить, например, за одну стирку на стиральной машине, работающей в определенном режиме. Если суммарные показания не высвечиваются, то просто перемножьте полученные значения.
Такой режим удобно использовать для бытовой техники, которая работает с непостоянными показателями мощности, например, для стиральных машин, микроволновок, бойлеров и т.д.
Еще один популярный режим ― время/суммарное потребление. В таком режиме вы сможете определить, сколько мощности потребляет бытовая техника за определенное время работы, это может быть день, неделя, месяц и т. д.
Ваттметр ― недорогой и полезный прибор, который позволяет выполнить определенные задачи без наличия специальных знаний и навыков. Надеемся, мы помогли вам в этом.
Для работы проектов iXBT.com нужны файлы cookie и сервисы аналитики.
Продолжая посещать сайты проектов вы соглашаетесь с нашей
Политикой в отношении файлов cookie
Ваттметр (измеритель мощности электрического тока) кажется элементарным прибором, но на самом деле он должен выполнить непростую математическую задачу.
Ведь это только в школьном учебнике физики для получения мощности просто надо перемножить ток на напряжение!
А по жизни ток может иметь гораздо более сложную форму, чем синус или постоянный ток; причем фаза тока и напряжения могут не совпадать, и всё это надо как-то учесть.
Современные цифро-аналоговые процессоры (можно назвать микроконтроллерами) позволяют эту задачу решить прямым вычислительным способом: взять величину тока и напряжения за каждый дискрет времени, перемножить их и просуммировать за некоторый интервал времени; в результате чего получить мощность и ещё кучу разнообразных параметров.
В этом обзоре будет рассмотрена одна из многочисленных разновидностей такого рода приборов:
(изображение с Алиэкспресс)
Несколько слов, поясняющих, почему точное значение мощности нельзя получить, просто взяв и перемножив ток на напряжение.
Такой способ — вполне корректен для «идеального» синуса, у которого ток точно совпадает по фазе с напряжением; но в наших розетках нет идеального синуса и нет точного совпадения по фазе тока и напряжения!
Вот пример осциллограммы напряжения в розетке:
Иными словами, такая форма напряжения может создать некоторую погрешность метода, причём в данном случае даже затруднительно предсказать знак погрешности.
А ещё в добавок может быть сдвиг фазы между током и напряжением, разный для разных гармоник сигнала, если в нагрузке присутствует реактивная составляющая.
И вот здесь на помощь приходят цифровые ваттметры, которые могут всё замерить и посчитать, «как надо»! Причём, смогут замерить не только основной параметр (мощность), но и сопутствующие: ток, напряжение, коэффициент мощности (он же — знаменитый «косинус фи»). И, дополнительно — расход энергии и даже денег.
Внешний вид, конструкция и схемотехника ваттметра
Внешний вид ваттметра представлен на следующих фото:
Ваттметр вставляется прямо в розетку, а в него вставляется питаемое устройство, чью мощность потребления надо измерить. Пользование таким ваттметром удобно и практично!
Собственно, за это такие приборы и называют в народе «ваттметрами в розетку». Звучит немного жаргонно, но суть отражает верно.
Экран ваттметра — буквенно-цифровой жидкокристаллический, без подсветки.
Обновление экрана происходит примерно раз в 2 секунды. Это — время накопления и усреднения мощности. Производитель мог бы легко реализовать и более быстрое обновление, но это привело бы к «мельтешению» показаний.
На задней стороне прибора находится шильдик с его параметрами:
Всё здесь ясно и понятно, за исключением третьей строки: «Wide voltage range: 230V —-250V».
Ну какой же он «Wide»?! Это не «Wide», а убожество какое-то! Неужели он при стандартном напряжении 220 Вольт не сможет работать?!
Как оказалось, сможет. А вопрос о нижней границе работоспособности прибора будет происследован в обзоре отдельно.
Половинки ваттметра скреплены тремя шурупами и тремя защёлками. Удерживают прибор в собранном виде они очень прочно, но и разборка каких-то больших технологических сложностей не представляет.
Раскрываем прибор:
Электронная часть прибора состоит из двух плат.
Плата на левой половине отвечает за индикацию, а плата на правой половине — за измерения и вычисления.
С той её стороны, которая обращена к нам, видно несколько важных элементов схемы.
Зелёненький «бочонок» слева вверху платы — это никель-металлогидридный аккумулятор из 3-х элементов ёмкостью 20 мАч на напряжение 3.6 В. Сразу надо сказать, что он — не для работы прибора, а только для подпитки с целью сохранения параметров при отключении от питающей сети.
То есть, прибор с ним включится (по нажатию кнопки), но ничего замерить не сможет (если подать на него какое-то небольшое напряжение).
Под ним — пара электролитов (фильтрация питания), а далее под ними — большой желтый «сухой» конденсатор.
Посмотрим на него в другом ракурсе:
Номинал желтого конденсатора — 0.68 мкФ, он работает реактивным гасителем лишнего напряжения для системы питания самого ваттметра.
Последовательно с ним подключен резистор 33 Ом (справа от конденсатора); он служит для предотвращения резких бросков тока в момент включения ваттметра в розетку.
А слева от конденсатора — шунт в виде скобы из толстой проволоки. Он нужен для замера протекающего в нагрузку тока.
Ещё на этой стороне платы находится кварц, необходимый для тактового генератора аналого-цифрового процессора, расположенного на обратной стороне платы. Вот ей сейчас и займёмся.
Главная микросхема на плате (U3) — специализированный цифро-аналоговый процессор BL6523GX, спроектированный для измерения мощности.
Его структурная схема (взята из datasheet):
Рассматривать эту схему не будем, чтобы не утяжелять обзор.
Ещё одна микросхема (U2), поменьше, — это ATMHK220 24CO2N. Она работает в качестве флеш-памяти с последовательной передачей данных.
Последняя, самая маленькая микросхема (U3, 78L05) — стабилизатор питания 5 В.
Режимы ваттметра
Посмотрим на органы управления ваттметра:
На передней панели имеются 5 кнопок: 4 большие кнопки и одна полускрытая кнопка — RESET.
Кнопкой RESET рекомендую пользоваться при каждом включении прибора в розетку, иначе он может показывать белиберду. После нажатия RESET прибор работает стабильно, проблем нет.
Из остальных кнопок самая главная — это FUNCTION. С помощью этой кнопки пользователь определяет, какую информацию он желает посмотреть.
При нажатии на эту кнопку последовательно переключаются по кругу следующие режимы отображения:
- Время работы (с ненулевой мощностью) + мощность + стоимость (если была установлена цена за КВт*час);
- Время работы + суммарное потребление энергии (накопление);
- Время работы + напряжение в сети;
- Время работы + потребляемый ток + коэффициент мощности (косинус фи);
- Время работы + минимальная потребляемая мощность за время работы;
- Время работы + максимальная потребляемая мощность за время работы;
- Стоимость за КВт*час (просмотр и установка).
Остальные три кнопки как раз используются для установки цены за КВт*час.
Как выглядит экран ваттметра в режимах показа напряжения и тока, можно посмотреть на следующих фото (режим мощности был показан выше):
Теперь перейдём к оценке «профпригодности» ваттметра — его тестированию.
Тестирование ваттметра
Первым делом проверяем точность измерения прибором напряжения и тока. Для этого проводилось сравнение показаний с мультиметром DT9205A:
Если взять за основу показания мультиметра, то ваттметр слегка занижает показания по напряжению (на 0.7%). Учитывая ограниченную точность обоих приборов, можно считать, что расхождений нет.
По току расхождение составило чуть больше: 1.5% с тем же знаком (ваттметр показал меньше).
Соответственно, при измерении мощности эти две погрешности сложатся, и погрешность измерения мощности должна будет составить 2.2%. Но эта цифра — только ориентировочная (с учетом возможной погрешности мультиметра).
Конечно, по-хорошему надо бы проверять тестируемый ваттметр не с помощью вольтметра и амперметра, а с помощью образцового ваттметра, сертифицированного Ростестом. Но извиняйте: чего нет, того нет.
Теперь подсовываем прибору простую активную нагрузку — лампу накаливания 25 Вт:
Эх, как же он приятен — тёплый ламповый свет! Но речь в данном случае о том, что номинальная мощность лампы подтвердилась с высокой точностью.
Теперь — небольшая таблица с пробными замерами различной аппаратуры, которая покажет, в том числе, как «дурят нашего брата»:
| Тестируемая аппаратура | Номинальная мощность | Измеренная мощность | Измеренный коэффициент мощности |
| Паяльник | 25 Вт | 27.3 Вт | 0.97 |
| Светодиодная лампа «Старт» | 10 Вт | 8.3 Вт | 0.59 |
| Светодиодная лампа «Старт» | 15 Вт | 11.8 Вт | 0.59 |
| Микроволновка в простое | — | 1.8 Вт | 0.44 |
| Микроволновка (в режиме 800 Вт) | 1200 Вт | 1274 Вт | 0.91 |
| Зарядка смартфона | 10 Вт | 11.1 Вт | 0.54 |
| Системный блок компьютера (выключен) | — | 2.7 Вт | 0.35 |
| Системный блок компьютера (включен, в простое) | — | 45 — 67 Вт | 0.54 |
| Системный блок компьютера (нагрузочный тест OCCT-Linpack) | — | 95 — 98 Вт | 0.75 |
| Системный блок компьютера (нагрузочный тест OCCT-Большой набор) | — | 105 — 111 Вт | 0.76 |
Немного обсудим полученные результаты.
Микроволновка показала результат заметно выше указанной на ней самой номинальной мощности. Учитывая высокий КПД магнетрона, можно предположить, что и на нагрев продуктов пошло не заданные 800 Вт, а значительно больше.
Это — пример обмана в пользу потребителя, но одновременно потребителю надо задуматься и о достаточной «прочности» электропроводки.
Интересной была попытка замерить мощность микроволновки в режиме «320 Вт». Микроволновка периодически то включалась на полную мощность (1274 Вт), то периодически снижала мощность почти до нуля, чтобы в среднем получилось 320 Вт.
Со светодиодными лампами обман получился уже в обратную сторону, т.е. лампам мощности недодали.
В тесте компьютера надо иметь в виду, что это был не игровой компьютер, а компьютер офисного типа. Игровой компьютер будет потреблять значительно больше, особенно в моменты наиболее жарких баталий.
В общем, ваттметр помог совершить много интересных открытий касательно имеющейся в доме аппаратуры.
Последний вопрос в тестировании ваттметра — нижний предел его работоспособности по напряжению.
Для выяснения этого вопроса был использован трансформатор ТПП-282-127/220-50 с множеством отводов от первичной обмотки (своего рода замена ЛАТР-у).
Эксперименты с подключением к разным отводам трансформатора показали, что ваттметр работоспособен при напряжении 112 Вольт и выше (по показаниям самого ваттметра). При более низких напряжениях прибор включался, но ничего не измерял (показывал нулевые ток, напряжение и мощность).
Таким образом, ваттметр будет работоспособным даже при значительных колебаниях напряжения в питающей сети.
Итоги и выводы
Протестированный «ваттметр в розетку» показал точность, вполне достаточную для бытовых применений (без претензий на что-то более высокое). И это — главное.
Естественно, у него есть множество недостатков, простительных за его цену.
У него нет возможности передать данные в компьютер или смартфон; нет и возможности запротоколировать график потребления мощности по времени.
Мне лично ещё не понравилось, что у него нет возможности вывести на экран одновременно мощность, напряжение и потребляемый ток. Чтобы их увидеть, надо поочерёдно переключаться между экранами.
И, конечно, отсутствие подсветки экрана — тоже не украшение.
Но, с учётом цены, право же, всё это — мелочи.
Купить ваттметр можно на Алиэкспресс по этой ссылке.
Кроме протестированного варианта ваттметра в таком же корпусе выпускается ваттметр на основе другого процессора. Он не тестировался, но, вероятно, должен показать аналогичные характеристики.
Всем спасибо за внимание!
