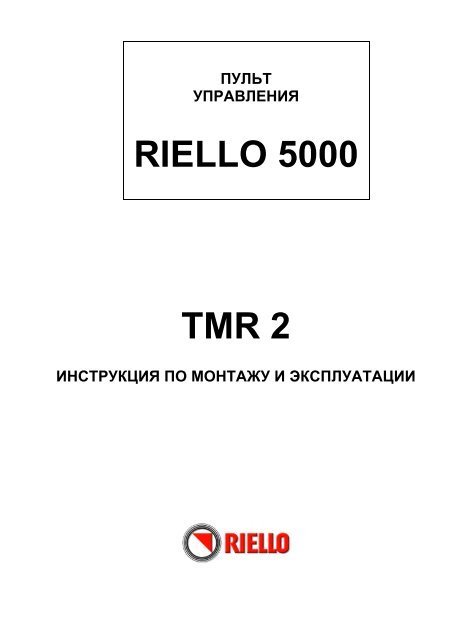

Riello 5000 tmr2 инструкция на русском

Концерн «RIELLO» предлагает 3 модели термостатических пультов управления:

• TMR 2 – предназначен для управления одноконтурным водогрейным котлом оснащенным одно или двухступенчатой вентиляторной горелкой. Этот пульт специально разработан для применения в России и странах СНГ. Максимальная рабочая температура теплоносителя поддерживается на уровне 106 oС, что позволяет использовать их в системах отопления с промежуточным контуром;
• EB/T – предназначен для управления водогрейным котлом оснащенным одно или двухступенчатой вентиляторной горелкой со встроенным или отдельно стоящим бойлером-аккумулятором. Для работы пульта используются температурные датчики NTC и электронный блок управления с термостатическим принципом регулирования. Пульт управления позволяет реализовать множество дополнительных функций;
• EB/2F – предназначен для управления двухтопочным водогрейным котлом серии RTQ 2F и оснащенным одно или двухступенчатой вентиляторной горелкой со встроенным или отдельно стоящим бойлером-аккумулятором. Для работы пульта используются температурные датчики NTC и электронный блок управления с термостатическим принципом регулирования. Пульт управления позволяет реализовать множество дополнительных функций;

Термостатические пульты управления серии RIELLO 5000 служат для управления котлами отопления без учета температуры на улице. Существует три модификации пультов управления. Все они способны работать с водогрейными котлами фирмы RIELLO оснащенными одно- или двухступенчатыми вентиляторными горелками. Для работы пульта используется набор термодатчиков устанавливаемых в контрольных точках системы отопления и водоподготовки и термостатов на которые поступают сигналы датчиков. Электронный блок обрабатывает информацию полученные с термостатов и осуществляет регулировку температуры в системе отопления.
Пульт устанавливается на котле с помощью крепежного кронштейна (оформляется как отдельный аксессуар. Смотрите документацию на аксессуары).
Все пульты могут работать в автоматическом или ручном режиме управления.
Все пульты управления имеют большой функциональный набор управления и отслеживания параметров в системе отопления и водоподготовки (смотрите соответствующие приборам технические документы).

Описание и принцип работы пульта управления RIELLO 5000 TMR2

Пульт управления RIELLO 5000 TMR2 предназначен для управления одноконтурным котлом отопления с одно- или двухступенчатой вентиляторной газовой горелкой. Пульт адаптирован для эксплуатации в России. Максимальная рабочая температура теплоносителя может поддерживаться на уровне 106 ºC, что позволяет использовать прибор в системах отопления с промежуточным контуром.

Схема панели управления пульта RIELLO 5000 TMR2:

Принцип работы пульта управления TMR2

Пульт управления RIELLO 5000 TMR2 оснащен 4-мя электромеханическими термостатами. На них подаются сигналы от термодатчиков устанавливаемые в различные контрольные точки котла.
Один термостат следит за работой первой ступени газовой горелки. С его помощью можно регулировать температуру воды в котле от 60 ºC до 106 ºC ±4 ºC.
Второй термостат следит за работой второй ступени газовой горелки и управляет температурой воды в том же диапазоне: от 60 ºC до 106 ºC ±4 ºC.
Третий — термостат минимальной температуры. Он отключает работу циркуляционного насоса котла если температура воды в обратной линии опустится ниже установленного на нем значения. Обычно это 55 ºC. Но это значение можно регулировать.
Четвертый термостат предназначен для аварийного отключения газовой горелки если температура теплоносителя превысит 121 ºC.

Описание и принцип работы пульта управления RIELLO 5000 EB/Т

Пульт управления RIELLO 5000 EB/Т предназначен для управления водогрейным котлом с одно- или двухступенчатой вентиляторной газовой горелкой и встроенным или отдельно стоящим бойлером-аккумулятором.

Схема панели управления пульта RIELLO 5000 EB/Т:

Принцип работы пульта управления EB/Т

Пульт оснащен двумя термостатами.
Первый — регулировочный термостат позволяет регулировать температуру воды от 0 ºC до 90 ºC. Термостат получает сигнал управления от датчика температуры воды в котле.
Второй термостат отключает горелку если температура воды в котле превысит 100 ºC. Сигнал на термостат поступает от другого датчика температуры.
В устройстве используются еще два датчика температуры, сигналы от которых поступают на прибор для индикации температур:

• в подающей линии воды;
• в бойлере.

Описание и принцип работы пульта управления RIELLO 5000 EB/2F

Пульт управления RIELLO 5000 EB/2F предназначен для управления работой двухтопочного водогрейного котла типа RIELLO RTQ 2F с одно- или двухступенчатой вентиляторной горелкой со встроенным или отдельным бойлером-накопителем.
Пульт имеет две равноценные части управления для каждой топки отдельно.

Схема панели управления пульта RIELLO 5000 EB/2F:

Принцип работы пульта управления EB/2F

Так как пульт имеет две части для управления двумя топками котла, то все органы управления, и наборы элементов управления имеют удвоенной количество. Опишем работу одной части управления.
Каждая часть пульта оснащена двумя термостатами.
Первый — регулировочный термостат позволяет регулировать температуру воды от 0 ºC до 90 ºC. Термостат получает сигнал управления от датчика температуры воды в котле.
Второй термостат отключает горелку если температура воды в котле превысит 100 ºC. Сигнал на термостат поступает от другого датчика температуры.
В каждой части устройства используются еще два датчика температуры, сигналы от которых поступают на прибор для индикации температур:

• в подающей линии воды;
• в бойлере.
