Прошивка контроллера производится в два этапа.
ЗАГРУЗКА ФАЙЛА ПРОШИВКИ В ПАМЯТЬ КОНТРОЛЛЕРА RICHAUTO A18
Для загрузка файла прошивка потребуется:
1. Файл прошивки для RICHAUTO DSP A18 (Скачать нужную)
2. Провод USB A-B
3. Компьютер с USB разъемом
Схема обновления прошивки RichAuto A18
- Подключить провод USB к ПК
- Нажать и удерживать на контроллере кнопки [OK] и [CANCEL] (желтая и зеленая кнопка)
- Подключить провод USB к контроллеру (не отпускайте кнопки)
- Дождитесь полной загрузки контроллера RICHAUTO A18
- Отпустить нажатые кнопки [OK] и [CANCEL] на контроллере
- На дисплее контроллера появится надпись [Flash disk mode] (режим накопителя)
- Windows обнаружит контроллер и установит драйвер. Компьютер может потребованить подклчение к сети интернет, для поиска драйвера.
- В обозревателе появится контроллер (будет отображаться как флэшка). Зайдите в память контроллера.
- Скопируйте в память контроллера прошивку
- Отключите USB кабель от контроллера
Прошивка контроллера RichAuto A18
ВАРИАНТ 1
- Подключите USB кабель к контроллеру
- В появившемся меню выберите [none axis home]
- Нажмите кнопку [MENU]
- Выберите пункт [SYSTEM SETUP], кнопками [1↑] и [5↓] и нажмите [OK]
- Выберите пункт [Auto Upgrade], кнопками [1↑] и [5↓] и нажмите [OK]

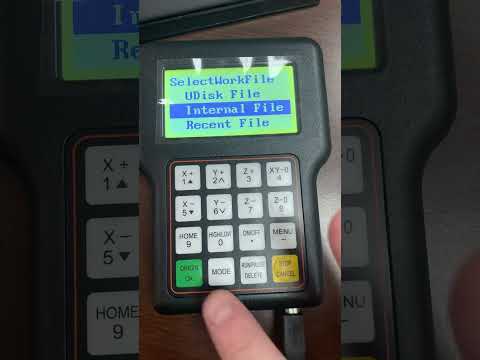

- Выберите пункт [Internal File] , кнопками [1↑] и [5↓] и нажмите [OK]
- Выберите версию прошивки, закачанную ранее в память контроллера, нажмите [OK]
- Запуститься режим обновление, по окончанию которого перезагрузите контроллер, отключив USB кабель.
ВАРИАНТ 2
- Зажать на контроллере кнопки [OK] (желтая кнопка)
- Подключить провод USB к контроллеру
- Появится меню [Auto Uprade][Show Version][Format System][Initial Data]
- Выберите пункт [Auto Upgrade], кнопками [1↑] и [5↓] и нажмите [OK]
- Выберите пункт [Internal File] , кнопками [1↑] и [5↓] и нажмите [OK]
- Выберите версию прошивки, закачанную ранее в память контроллера, нажмите [OK]
- Запуститься режим обновление, по окончанию которого перезагрузите контроллер, отключив USB кабель.
Полезные новости и статьи
DSP контроллер A11 построен на базе 8-ми ядерного процессора SPARTAN-6 обеспечивает быструю работу автоматический контроль фрезерования по трем осям с высокой скоростью. Контроллер полностью автономный и не требует подключения ПК. Система управления использует стандартные G-коды и HPGL-3D коды, что позволяет формировать задания, используя самые распространенные программные пакеты: ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA и т.п.
DSP контроллер имеет флэш-память, USB интерфейс, прецизионный программируемый интерфейс, встроенный DSP процессор (32 бит).
Контроллер оборудован энергонезависимой памятью 512Мб.
Данные контроллеры могут применятся для управления системами станков с ЧПУ в 3 – 4 осях.
RICH AUTO A11 – трехосевой контроллер устанавливается на всю серию WOODTEC H без аббревиатуры L.
https://frezeru.ru/frezerno-gravirovalnye-stanki-s-chpu-po-derevu/frezerno-gravirovalnye-stanki-s-vozdushnym-ohlazhdeniem/
Полный комплект включает в себя:
- DSP контроллер RICH AUTO A11- 1 шт.
- Соединительный кабель (плата — контроллер) — 1 шт.
- Соединительный кабель USB (контроллер — ПК) — 1 шт.
- Интерфейсная плата A1X — 1 шт.
Контроллер позволяет автономно и надежно выполнять Управляющую программу, имеет высокую совместимость со всеми CAM системами.
Есть постпроцессоры под любые CAMы.
RICH AUTO A18 – четырехосевой с отдельной осью А устанавливается на полноценные четырехосевые станки с поворотными устройствами, поставляемыми в комплекте со станком.
https://frezeru.ru/frezerno-gravirovalnye-stanki-s-chpu-po-derevu/stanki-s-tokarnoi-pristavkoi/woodtec-mr-1325.php
Полный комплект включает в себя:
- DSP контроллер RICH AUTO A18- 1 шт.
- Соединительный кабель (плата — контроллер) — 1 шт.
- Соединительный кабель USB (контроллер — ПК) — 1 шт.
- Интерфейсная плата A1X — 1 шт.
RICH AUTO A15 — автосмена на 2–3 инструмента с 3-х секундной заменой на пневмоцилиндрах.
Такими контроллерами у нас комплектуется станок 2040 P2 под композитные материалы.
https://frezeru.ru/frezerno-gravirovalnye-stanki-s-chpu-po-derevu/mnogoshpindelnye-stanki/woodtec-h-2040c-p2.php
Все эти контроллеры очень надежны, у них много настроек. Мы их подробно рассмотрим в наших статьях и обзорах.
Руководство пользователя для контроллера RichAuto DSP A11Е
Руководство пользователя для контроллера DSP RichAuto A18
SprutCAM Практик бесплатно на год при покупке станка с ЧПУ
Поделиться:
#61
OFFLINE
Gosha
- Пол:Мужчина
- Город:Сочи
Отправлено 25 Октябрь 2016 — 23:46
он дорезает этот контур на это чуть до конца, переходит ко второму и уже это чуть не учитывает а режет как было с самого начала.
Может это логика А18…
На моем 0501 по другому.
Корректируешь Z — он не только работает по ней до конца, но и запоминает ее навечно.
Пока заново не обнулишь датчиком.
Я считал что эта коррекция имеет место быть до конца УП
-
0
- Наверх
#62
OFFLINE
preps
preps
- Пол:Мужчина
- Город:уже не может спать спокойно…
- Интересы:Здесь могла бы быть ваша реклама…
- Из:Страны-казармы
Отправлено 02 Декабрь 2016 — 17:08
Приехал еще А18, на сей раз с буквой S.
Спасибо Лодочнику — переключил на аглицкий
-
1
- Наверх
#63
OFFLINE
2ar
2ar
- Пол:Мужчина
- Город:Новосибирск
- Интересы:Сервисное обслуживания станков
- Из:Новосибирск
Отправлено 22 Декабрь 2016 — 09:59
Какой параметр на пультах А1х отвечает за скорость движения в исходную точку после окончания УП. Движется быстро. Необходимо понизить, а чет найти не могу.
-
0
- Наверх
#64
OFFLINE
kashey81
kashey81
-
- Пользователи
-
- 2 сообщений
Абитуриент
- Из:Moldova
Отправлено 26 Январь 2017 — 15:06
День добрый! подскажите плиз, как настроить с пульта передвижение по всем осям (x,y,z,a) координат на расстояние 0,5мм и 0,1мм (большая скорость/ медленная) при однократном нажатии на кнопку передвижения.
Прислали пульт RichAuto A18S, удерживая клавишу передвижения по координатам летит шустро, при однократном нажатии передвигается на разное расстояние, не могу точно подогнать к центру заготовки!
Вроде все параметры выставил.
На старом такой проблемы не было
Заранее спасибо!
-
0
- Наверх
#65
OFFLINE
Lodochnik
Lodochnik
- Пол:Мужчина
- Из:Королев
Отправлено 26 Январь 2017 — 15:10
Стоп нажмите и листайте вниз, 4-я строчка. Посмотрите, какое число установлено там. Если прописано то, что надо (0.5 и 0.1), то перепрошить придется.
Сообщение отредактировал Lodochnik: 26 Январь 2017 — 15:11
-
0
С уважением, Олег.
- Наверх
#66
OFFLINE
kashey81
kashey81
-
- Пользователи
-
- 2 сообщений
Абитуриент
- Из:Moldova
Отправлено 26 Январь 2017 — 15:20
Спасибо! Все прописано как надо 0,5 и 0,1. Придется перепрошить
-
0
- Наверх
#67
OFFLINE
preps
preps
- Пол:Мужчина
- Город:уже не может спать спокойно…
- Интересы:Здесь могла бы быть ваша реклама…
- Из:Страны-казармы
Отправлено 01 Февраль 2017 — 16:54
Олеж, вопрос к тебе как ккорифею…
А18е при движении одновременно вручную (хму на X+ и Z+) осями X и Z — движение плавное.
На А18 китайском — при одновременном движении X и Z идет вздрагивание по оси X.
Че за нах? «Кто виноват и что делать»©
Сообщение отредактировал preps: 01 Февраль 2017 — 17:00
-
0
- Наверх
#68
OFFLINE
Lodochnik
Lodochnik
- Пол:Мужчина
- Из:Королев
Отправлено 01 Февраль 2017 — 19:32
ИксТри. Не сталкивался, сохрани настройки с одного и залей в другой. Если не будет разницы, перепрошей (с о всеми вайпами).
-
1
С уважением, Олег.
- Наверх
#69
OFFLINE
preps
preps
- Пол:Мужчина
- Город:уже не может спать спокойно…
- Интересы:Здесь могла бы быть ваша реклама…
- Из:Страны-казармы
Отправлено 01 Февраль 2017 — 19:34
Где берут прошивку для этого щастья?
-
0
- Наверх
#70
OFFLINE
Lodochnik
Lodochnik
- Пол:Мужчина
- Из:Королев
Отправлено 01 Февраль 2017 — 19:38
-
2
С уважением, Олег.
- Наверх
#71
OFFLINE
preps
preps
- Пол:Мужчина
- Город:уже не может спать спокойно…
- Интересы:Здесь могла бы быть ваша реклама…
- Из:Страны-казармы
Отправлено 01 Февраль 2017 — 19:43
Спасибо Олег.
А прошивку от а18е можно шить в пульт А18S?
-
0
- Наверх
#72
OFFLINE
Lodochnik
Lodochnik
- Пол:Мужчина
- Из:Королев
Отправлено 01 Февраль 2017 — 20:29
Да, конечно. Отличие только в клавиатуре, Е — английская, S — китайская.
-
0
С уважением, Олег.
- Наверх
#73
OFFLINE
3D-BiG
3D-BiG
- Пол:Мужчина
- Город:Ареал обитания — вся страна, но обычно встречаюсь в Новосибирске…
- Интересы:Полежать на диване, пофлудить на форуме….
- Из:СССР
Отправлено 03 Февраль 2017 — 09:45
Спасибо за прошивку… Она столь же стабильная, как для А11Е — P1_941 (USB1]).pkg? А то эта прошивка меня не раз выручала…
-
0
Лужу, паяю, станки ЧПУ починяю….
Еще частенько здесь болтаю: Телеграм сообщество ЧПУшников: t.me/cncunion
- Наверх
#74
OFFLINE
Lodochnik
Lodochnik
- Пол:Мужчина
- Из:Королев
Отправлено 03 Февраль 2017 — 10:32
Вроде стабильная, разработчик тоже считает ее таковой.
-
1
С уважением, Олег.
- Наверх
#75
OFFLINE
3D-BiG
3D-BiG
- Пол:Мужчина
- Город:Ареал обитания — вся страна, но обычно встречаюсь в Новосибирске…
- Интересы:Полежать на диване, пофлудить на форуме….
- Из:СССР
Отправлено 07 Февраль 2017 — 11:10
Тогда тем более спасибо!!!!
-
0
Лужу, паяю, станки ЧПУ починяю….
Еще частенько здесь болтаю: Телеграм сообщество ЧПУшников: t.me/cncunion
- Наверх
#76
OFFLINE
PatriKKey
PatriKKey
- Пол:Мужчина
- Город:Лабинск, КК
- Интересы:Холдем, преферанс (на деньги). Охота на копытных
- Из:Лабинск
Отправлено 17 Февраль 2017 — 14:48
Вроде стабильная, разработчик тоже считает ее таковой.
У меня эта прошивка не пошла. Ставил дважды. Проблема с домом икса. Менял значения , если НО то матюкается сразу, если НЗ то доезжает до концевика, клинит прям с ударом и снова матюкается. Залил старую болезнь ушла.
У меня два вопроса:
1. где выставляется скорость съезда с концевиков дома. У меня слишком быстро…рывком
2. так и не работает сверление, посты менял разные
-
0
- Наверх
#77
OFFLINE
vv92
vv92
- Пол:Мужчина
- Город:Н.Новгород
- Из:Н.Новгород
Отправлено 17 Февраль 2017 — 15:32
Была раз такая ерунда.
Вернул старую прошивку — заработало. Правда руками все параметры забивал.
Грешу на сам контроллер.Благо, не мой, но работает пока.
Там вроде есть параметр ХОУМ СПИД, рядом с ДИРЕКТАМИ.
-
0
Знаю технику безопасности как свои три пальца.Эксперт — это существо, которое перестало мыслить, ибо оно знает!В мире еще много граблей, на которые не ступала нога человека.
Пожалуйста! Исправляйте мои глупые ошибки (но оставьте мои умные ошибки)!
- Наверх
#78
OFFLINE
2ar
2ar
- Пол:Мужчина
- Город:Новосибирск
- Интересы:Сервисное обслуживания станков
- Из:Новосибирск
Отправлено 17 Февраль 2017 — 15:34
ХОУМ СПИД
Так это вроде скорость в дом, а не съезд с датчиков.
-
0
- Наверх
#79
OFFLINE
vv92
vv92
- Пол:Мужчина
- Город:Н.Новгород
- Из:Н.Новгород
Отправлено 17 Февраль 2017 — 15:52
Когда быстро налетает и датчик далеко, ему и съезжать неоткуда. Пролетел уже.
А параметра скорости съезжания никогда не видел.
Так-то стартовая скорость в некоторых стойках отвечает, а здесь, видимо в кривую ускорений зашито навсегда.
-
0
Знаю технику безопасности как свои три пальца.Эксперт — это существо, которое перестало мыслить, ибо оно знает!В мире еще много граблей, на которые не ступала нога человека.
Пожалуйста! Исправляйте мои глупые ошибки (но оставьте мои умные ошибки)!
- Наверх
#80
OFFLINE
PatriKKey
PatriKKey
- Пол:Мужчина
- Город:Лабинск, КК
- Интересы:Холдем, преферанс (на деньги). Охота на копытных
- Из:Лабинск
Отправлено 17 Февраль 2017 — 16:26
не параметры я с флешки залил, благо ума хватило сохранить, не со скоростью «В дом» ставил черепашью, с Z&Y все ОК, а вот только касается Х сразу клин
со второго раза прошивка встала
Сообщение отредактировал PatriKKey: 17 Февраль 2017 — 16:27
-
0
- Наверх
Перейти к контенту
#1
OFFLINE
preps
- Пол:Мужчина
- Город:может спать спокойно…
- Интересы:Здесь могла бы быть ваша реклама…
- Из:Москва
Отправлено 20 Декабрь 2014 — 19:26
Просто железка приехала, перед подключением «собираю» возможные грабли
Ткните в темку плиз…
-
0
- Наверх
#2
DEDAlex
- Пол:Мужчина
- Город:Северодонецк/Москва
- Интересы:Любознательный дилетант широкого профиля
- Из:Украина/Московия
Отправлено 20 Декабрь 2014 — 19:59
-
1
ДАВНО ЖИВУ-ПРИВЫК УЖЕ…
Самый хороший учитель в жизни — опыт. Берет, правда, дорого, но объясняет доходчиво.
Ничто так не украшает человека, как дружба с собственной головой.
Работать надо не 12 часов, а головой. © Стив Джобс
Только тогда, когда ваши мечты будут сильнее ваших страхов — они начнут сбываться.
Любая достаточно развитая технология неотличима от волшебства (с) Артур Кларк
- Наверх
#3
preps
- Пол:Мужчина
- Город:может спать спокойно…
- Интересы:Здесь могла бы быть ваша реклама…
- Из:Москва
Отправлено 20 Декабрь 2014 — 20:02
Спасибо, хотя то что там написано понятно и так.
-
0
- Наверх
#4
preps
- Пол:Мужчина
- Город:может спать спокойно…
- Интересы:Здесь могла бы быть ваша реклама…
- Из:Москва
Отправлено 21 Декабрь 2014 — 01:09
Так и не смог «раскурить» мануал…
Как мне забить по XYZ нужные мне цифири в поля???
-
0
- Наверх
#5
MiG
- Пол:Мужчина
- Из:Россия , Ковров
Отправлено 21 Декабрь 2014 — 01:12
в смысле? размер стола или что?
-
0
- Наверх
#6
preps
- Пол:Мужчина
- Город:может спать спокойно…
- Интересы:Здесь могла бы быть ваша реклама…
- Из:Москва
Отправлено 21 Декабрь 2014 — 01:18
Нет, мне нужно привести фрезу в определенное место, и вбить координаты этой точки, что это скажем X300.Y150.Z34.7
-
0
- Наверх
#7
MiG
- Пол:Мужчина
- Из:Россия , Ковров
Отправлено 21 Декабрь 2014 — 01:28
ммм… кажется так же как и в D5416 ,такого нет ,разве что
только в шаговом режиме, в приращениях, задавая нужный размер шага и
двигая каждую ось отдельно.
-
0
- Наверх
#8
preps
- Пол:Мужчина
- Город:может спать спокойно…
- Интересы:Здесь могла бы быть ваша реклама…
- Из:Москва
Отправлено 21 Декабрь 2014 — 01:30
Мля… Шляпа…
Сообщение отредактировал preps: 21 Декабрь 2014 — 01:31
-
0
- Наверх
#9
MiG
- Пол:Мужчина
- Из:Россия , Ковров
Отправлено 21 Декабрь 2014 — 01:34
как вариант , если эта точка более-менее постоянная ,
то можно на неё назначить ноль следующей системы координат,
тогда при необходимости переместится в нужную точку,
можно просто переключится в например вторую систему координат и
нажать перемещение в ноль, потом переключиться на исходную, так побыстрее будет…
PS… сразу не въехал в вопрос ,
надо назначать текущему положению произвольные координаты ?
ну разве что обнулять в нужной точке и сместив на нужное расстояние опять обнулять…
Сообщение отредактировал MiG: 21 Декабрь 2014 — 01:51
-
1
- Наверх
#10
preps
- Пол:Мужчина
- Город:может спать спокойно…
- Интересы:Здесь могла бы быть ваша реклама…
- Из:Москва
Отправлено 21 Декабрь 2014 — 01:40
И G92 видимо тоже не понимает.
Хотел решить через g92 — делает малопонятные действия, в результате которых ставит на Z0
-
0
- Наверх
#11
PatriKKey
- Пол:Мужчина
- Город:Лабинск, КК
- Интересы:Холдем, преферанс (на деньги). Охота на копытных
- Из:Лабинск
Отправлено 21 Декабрь 2014 — 19:30
И G92 видимо тоже не понимает
да, действительно он многого не понимает, циклы, подпрограммы тоже не про него, но можно обходить эти «камни» и искать альтернативные пути
-
0
- Наверх
#12
putnik
- Пол:Мужчина
- Из:Северная Осетия
Отправлено 27 Январь 2015 — 15:39
какие отличия между А18S и A18E? что означают буквы в конце?
-
0
- Наверх
#13
Lodochnik
- Пол:Мужчина
- Из:Королев
Отправлено 27 Январь 2015 — 15:57
Клавиатурой. Е- английские надписи, S — китайские.
-
0
С уважением, Олег.
- Наверх
#14
preps
- Пол:Мужчина
- Город:может спать спокойно…
- Интересы:Здесь могла бы быть ваша реклама…
- Из:Москва
Отправлено 23 Сентябрь 2015 — 20:50
Насколько я понял пульт не показывает сколько времени длится обработка и сколько осталось???
-
0
- Наверх
#15
Lodochnik
- Пол:Мужчина
- Из:Королев
Отправлено 23 Сентябрь 2015 — 21:27
Показывает время от начала работы.
Можно попросить его посчитать время обработки, но не во время выполнения УП. Довольно точно считает, учитывает и ускорение, и стартовую скорость при этом.
Сообщение отредактировал Lodochnik: 23 Сентябрь 2015 — 21:28
-
1
С уважением, Олег.
- Наверх
#16
preps
- Пол:Мужчина
- Город:может спать спокойно…
- Интересы:Здесь могла бы быть ваша реклама…
- Из:Москва
Отправлено 23 Сентябрь 2015 — 22:34
Можно попросить его посчитать время обработки, но не во время выполнения УП.
Какое заклинание из гарри поттера подойдет?
-
0
- Наверх
#17
Lodochnik
- Пол:Мужчина
- Из:Королев
Отправлено 23 Сентябрь 2015 — 22:43
Комбинация кнопок — пауза и 0, попадешь в доп. возможности, там полистай, найдешь пунктик.
-
2
С уважением, Олег.
- Наверх
#18
preps
- Пол:Мужчина
- Город:может спать спокойно…
- Интересы:Здесь могла бы быть ваша реклама…
- Из:Москва
Отправлено 27 Октябрь 2015 — 21:10
До какого объема файла еще допустимо работать с флешки?
Или лучше сразу в пульт копировать любой файл? С флешки не работать…
-
0
- Наверх
#19
Lodochnik
- Пол:Мужчина
- Из:Королев
Отправлено 27 Октябрь 2015 — 21:29
До какого объема файла еще допустимо работать с флешки?
Или лучше сразу в пульт копировать любой файл? С флешки не работать…
По размеру не подскажу, но большие файлы действительно лучше из внутренней памяти запускать. Пульт порциями копирует с флехи программу и работает, когда порция заканчивается, снова происходит обращение к флешке за «добавкой». Бывает, что по каким-то причинам добавку получить не удается. Тогда пульт закончит работу, думая, что все исполнил. При этом на дисплее никаких предупреждений не будет, как будто штатно закончил работу. Крайне редко, но такое случается. Так что большие файлы лучше копировать в память пульта.
Пару раз были такие ситуации, но обработка была рассчитана часов на 5, не меньше. Короткие файлы помещаются целиком в память пульта при запуске, можно запустить программу и выдернуть флеху — отработает до конца. Размер «порций» не известен.
Сообщение отредактировал Lodochnik: 27 Октябрь 2015 — 21:30
-
0
С уважением, Олег.
- Наверх
#20
preps
- Пол:Мужчина
- Город:может спать спокойно…
- Интересы:Здесь могла бы быть ваша реклама…
- Из:Москва
Отправлено 27 Октябрь 2015 — 21:32
Спасибо Олег. Жаль электронные спасибы кончились на сегодня
Завтра всё таки с повороткой запущу.
Никак руки не доходят до конца всё собрать….
-
0
- Наверх
Прошивка контроллера производится в два этапа.
Для загрузка файла прошивка потребуется:
1. Файл прошивки для RICHAUTO DSP A18 (Скачать нужную)
2. Провод USB A-B
3. Компьютер с USB разъемом
Схема обновления прошивки RichAuto A18
- Подключить провод USB к ПК
- Нажать и удерживать на контроллере кнопки [OK] и [CANCEL] (желтая и зеленая кнопка)
- Подключить провод USB к контроллеру (не отпускайте кнопки)
- Дождитесь полной загрузки контроллера RICHAUTO A18
- Отпустить нажатые кнопки [OK] и [CANCEL] на контроллере
- На дисплее контроллера появится надпись [Flash disk mode] (режим накопителя)
- Windows обнаружит контроллер и установит драйвер. Компьютер может потребованить подклчение к сети интернет, для поиска драйвера.
- В обозревателе появится контроллер (будет отображаться как флэшка). Зайдите в память контроллера.
- Скопируйте в память контроллера прошивку
- Отключите USB кабель от контроллера
Прошивка контроллера RichAuto A18
ВАРИАНТ 1
- Подключите USB кабель к контроллеру
- В появившемся меню выберите [none axis home]
- Нажмите кнопку [MENU]
- Выберите пункт [SYSTEM SETUP], кнопками [1↑] и [5↓] и нажмите [OK]
- Выберите пункт [Auto Upgrade], кнопками [1↑] и [5↓] и нажмите [OK]
- Выберите пункт [Internal File] , кнопками [1↑] и [5↓] и нажмите [OK]
- Выберите версию прошивки, закачанную ранее в память контроллера, нажмите [OK]
- Запуститься режим обновление, по окончанию которого перезагрузите контроллер, отключив USB кабель.
ВАРИАНТ 2
- Зажать на контроллере кнопки [OK] (желтая кнопка)
- Подключить провод USB к контроллеру
- Появится меню [Auto Uprade][Show Version][Format System][Initial Data]
- Выберите пункт [Auto Upgrade], кнопками [1↑] и [5↓] и нажмите [OK]
- Выберите пункт [Internal File] , кнопками [1↑] и [5↓] и нажмите [OK]
- Выберите версию прошивки, закачанную ранее в память контроллера, нажмите [OK]
- Запуститься режим обновление, по окончанию которого перезагрузите контроллер, отключив USB кабель.
DSP контроллер A11 построен на базе 8-ми ядерного процессора SPARTAN-6 обеспечивает быструю работу автоматический контроль фрезерования по трем осям с высокой скоростью. Контроллер полностью автономный и не требует подключения ПК. Система управления использует стандартные G-коды и HPGL-3D коды, что позволяет формировать задания, используя самые распространенные программные пакеты: ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA и т.п.
DSP контроллер имеет флэш-память, USB интерфейс, прецизионный программируемый интерфейс, встроенный DSP процессор (32 бит).
Контроллер оборудован энергонезависимой памятью 512Мб.
Данные контроллеры могут применятся для управления системами станков с ЧПУ в 3 – 4 осях.
RICH AUTO A11 – трехосевой контроллер устанавливается на всю серию WOODTEC H без аббревиатуры L.
https://frezeru.ru/frezerno-gravirovalnye-stanki-s-chpu-po-derevu/frezerno-gravirovalnye-stanki-s-vozdushnym-ohlazhdeniem/
Полный комплект включает в себя:
- DSP контроллер RICH AUTO A11- 1 шт.
- Соединительный кабель (плата — контроллер) — 1 шт.
- Соединительный кабель USB (контроллер — ПК) — 1 шт.
- Интерфейсная плата A1X — 1 шт.
Контроллер позволяет автономно и надежно выполнять Управляющую программу, имеет высокую совместимость со всеми CAM системами.
Есть постпроцессоры под любые CAMы.
RICH AUTO A18 – четырехосевой с отдельной осью А устанавливается на полноценные четырехосевые станки с поворотными устройствами, поставляемыми в комплекте со станком.
https://frezeru.ru/frezerno-gravirovalnye-stanki-s-chpu-po-derevu/stanki-s-tokarnoi-pristavkoi/woodtec-mr-1325.php
Полный комплект включает в себя:
- DSP контроллер RICH AUTO A18- 1 шт.
- Соединительный кабель (плата — контроллер) — 1 шт.
- Соединительный кабель USB (контроллер — ПК) — 1 шт.
- Интерфейсная плата A1X — 1 шт.
RICH AUTO A15 — автосмена на 2–3 инструмента с 3-х секундной заменой на пневмоцилиндрах.
Такими контроллерами у нас комплектуется станок 2040 P2 под композитные материалы.
https://frezeru.ru/frezerno-gravirovalnye-stanki-s-chpu-po-derevu/mnogoshpindelnye-stanki/woodtec-h-2040c-p2.php
Все эти контроллеры очень надежны, у них много настроек. Мы их подробно рассмотрим в наших статьях и обзорах.
Руководство пользователя для контроллера RichAuto DSP A11Е
Руководство пользователя для контроллера DSP RichAuto A18
SprutCAM Практик бесплатно на год при покупке станка с ЧПУ
Поделиться:
-
Contents
-
Table of Contents
-
Troubleshooting
-
Bookmarks
Quick Links
Beijing RichAuto S&T Co., Ltd.
RichAuto—AutoNow A1X Motion Control System
MANUAL
For A11、A12、A15、A18
Download manual from
www.richnc.com.cn
Beijing RichAuto S&T Co., Ltd.
ADD：5th floor No. 4 building No. 4 Yard Zhongguanyuan Road, Zhongguancun Life Science
Park,Beiqing St., Changping District, Beijing, China
P.C.：102206
TEL：010-53275118
FAX：010-53275119
Forging ahead and determined to win
Related Manuals for RichAuto A1X
Summary of Contents for RichAuto A1X
Контроллеры RichAuto A1х разных версий схожи по логике меню и различны по функционалу, это и определяет их разность. Чтобы разобраться с основными функциями работы достаточно прочитать любую из найденных в сети. Чтобы полностью и точно знать функции своего контроллера надо иметь описание инструкцию по имеющемуся у вас.
Также есть отличия по меню между выпущенными в разное время контроллерами, так как производительно вносит изменения и дополнения. Есть кастомизированные прошивки, где энтузиасты открывают не задокументированные возможности. Какую прошивку устанавливать на свое оборудование каждый решает сам, так как здесь все надо тестировать и правильно оценивать риски.
Скачать инструкцию на русском языке на свой контроллер RichAuto A11 можно абсолютно бесплатно. Все найдено в сети интернет с сохранением всех контактных данных их разработчика и переводчика.
Прикрепленные файлы
Настройка и управление ЧПУ станком на системе DSP A18, A11, 0501. Обучение ЧПУ. Это не Mach3Подробнее

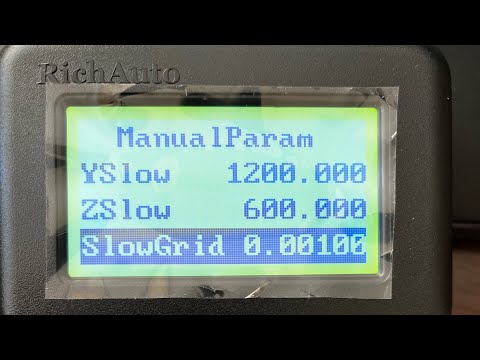

Rich Auto a11-A18 настройка ручного перемещения на step шаг 0,001Подробнее
Часть 5 RichAuto Загрузка файлов Запуск программы Постпроцессор с Арткам Регулировка вращения,подачиПодробнее
Видео инструкция пульт RichAuto DSP A11. Первый запуск станка.Подробнее
Часть 1 RichAuto A11 первая настройка Движение в дом Ручное быстрое и медленное холостое перемещениеПодробнее
Урок №2 пульт DSP. Остановка и отключение питание станка. Что делать?Подробнее
Считывание оборотов шпинделя и скорости подачи, Rich Auto A 11Подробнее

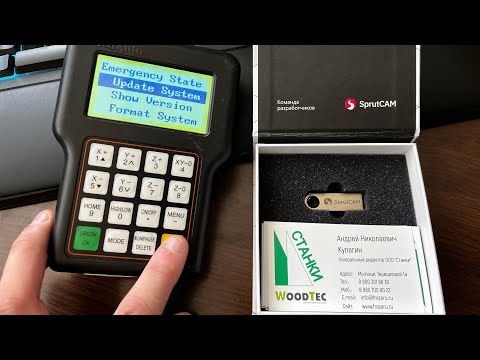

Прошивка пульта rich auto a11-a18 если зайти в меню не удаетсяПодробнее

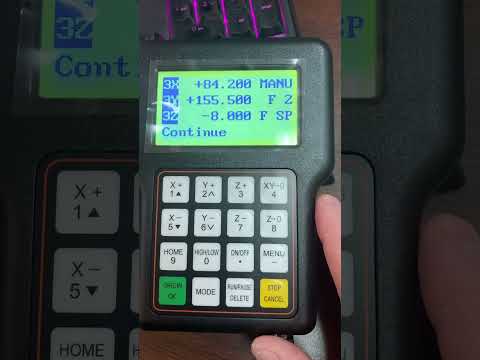

Часть 2 RichAuto Настройка Импульсы точность Размер поля обработки Параметры концевиковПодробнее

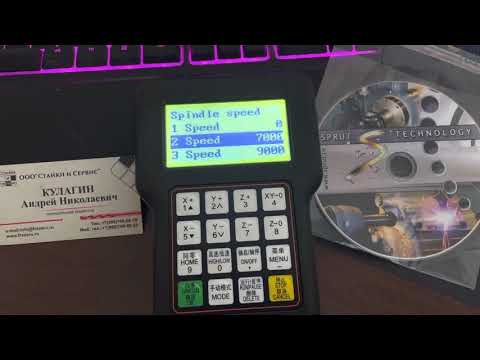

Если у вас пульт RichAuto a11e не читает скорость шпинделя с программы Посмотрите видео ООО СТАНКИПодробнее
Видео Урок №4 по пультам DSP. Подключение концевых датчиков и их настройка.Подробнее
Часть 7 RichAuto Возобновление обработки после выключения питания или паузы стопа Запуск файлаПодробнее
Часть 6 RichAuto Ограничение скорости по Z Бэкап и восстановление настроек Безопасная высотаПодробнее
richauto dsp a18 settings прошивка настройка +998916117375 WhatsAppПодробнее
Часть 4 RichAuto не обнуляется Вылезает ошибка , некорректная работа по программе. Не гарантия!)Подробнее
Урок №3. Подключение и настройка драйверов к пультам DSP.Подробнее
Часть 3 RichAuto комбинации клавиш Калибровка инструмента Настройка скоростей шпинделя УскоренияПодробнее
