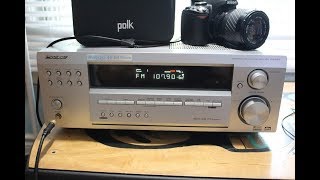

МНОГОКАНАЛЬНЫЙ РЕСИВЕР АУДИО…1Ru Благодарим вас за покупку этого изделия марки Pioneer.По…2Ru ВЕНТИЛЯЦИЯ. При установке устройства обеспечьте достаточ…3Перед началом работы Проверка комплекта поставки…401 перед началом работы, Перед началом работы502 краткое руководство, Краткое руководство, Ознакомление с системой домашнего кинотеатра6Использование быстрой настройки, Input703 подключение, Подключение, Подключение аудиокомпонентов8Разъемы антенны с фиксаторами, Использование внешних антенн, Улучшение качества приема fm9Улучшение качества приема am, Подсоединение громкоговорителей, Контакты громкоговорителей10

Благодарим вас за покупку этого изделия марки Pioneer.
Полностью прочтите настоящие инструкции по эксплуатации, чтобы знать, как надлежащим
образом работать с этой моделью.
Прочитав инструкции, положите их в надежное место для использования в будущем.

VSX-D514_Ru_A5New.book Page 2 Friday, April 30, 2004 11:25 PM

ВЕНТИЛЯЦИЯ.

При установке устройства

обеспечьте достаточное пространство для
вентиляции и предотвращения теплоизлучения (не
менее 60 см сверху, 10 см сзади и по 30 см слева и
справа).

ВНИМАНИЕ.

Прорезь и отверстия в корпусе

предназначены для обеспечения вентиляции и
надлежащей работы устройства, а также для
предотвращения перегрева или возгорания.
Поэтому их ни в коем случае нельзя перекрывать
или накрывать посторонними предметами,
например газетами, скатертями, занавесками и
т.д. Не устанавливайте также данное устройство
на толстый ковер, кровать, диван или ворсистую
ткань.

“DTS” и “DTS Digital Surround” являются
зарегистрированными торговыми марками Digital
Theater Systems, Inc.

Изготовлено по лицензии компании Dolby
Laboratories. “Долби”, “Pro Logic” и знак в виде
двойной буквы D являются товарными знаками
компании Dolby Laboratories.

VSX-D514_Ru_A5New.book Page 3 Friday, April 30, 2004 11:25 PM

Перед началом работы

Глава 1

Перед началом работы

Проверка комплекта поставки

Проверьте наличие перечисленных ниже принадлежностей:

• Рамочная антенна АМ
• Проволочная антенна FM
• Сухие батарейки (IEC R6 размера AA) x 2
• Пульт дистанционного управления
• Инструкции по эксплуатации

Установка батареек

Неправильная установка батареек может стать причиной возникновения опасной ситуации, например утечки
внутреннего вещества или взрыва. Соблюдайте перечисленные ниже меры предосторожности:

• Не используйте новые батарейки вместе со старыми.
• Устанавливайте батарейки так, чтобы их положительные и отрицательные полюса располагались в

соответствии с обозначениями внутри батарейного отсека.

• Батарейки одинаковой формы могут обеспечивать разное напряжение. Не используйте батарейки

разного типа.

• Производите утилизацию использованных батареек в соответствии с действующими в стране или регионе

государственными постановлениями или правилами по охране окружающей среды.

Подсоединение кабелей

Не перегибайте кабели поверх устройства (как показано на рисунке). В противном случае магнитное поле,
генерируемое трансформаторами этого устройства, может вызвать помехи в громкоговорителях.

Дальность действия пульта дистанционного управления

Эффективность работы пульта дистанционного управления может снизиться в следующих случаях:

• при наличии препятствий между пультом дистанционного управления и дистанционным датчиком

ресивера;

• при попадании на дистанционный датчик устройства ярких солнечных лучей или сильного света

флуоресцентной лампы;

• при расположении ресивера вблизи устройств, излучающих инфракрасные лучи;
• при одновременном управлении ресивером с помощью другого инфракрасного пульта дистанционного

управления.

Сухие батарейки
(IEC R6 размера AA) x 2

Предупреждение

VSX-D514_Ru_A5New.book Page 5 Friday, April 30, 2004 11:25 PM

02 краткое руководство, Краткое руководство, Ознакомление с системой домашнего кинотеатра

Прослушивание в режиме объемного звучания, Краткое руководство 6, Глава 2 Чат поддержки

Текст

Краткое руководство

Глава 2

Краткое руководство

Ознакомление с системой домашнего кинотеатра

Возможно, для прослушивания музыки вы привыкли использовать стереоаппаратуру, но системы домашних
кинотеатров обеспечивают более эффектное воспроизведение звукового материала (например, объемное
звучание).

С помощью домашнего кинотеатра эффект объемного звучания создается путем использования нескольких
звуковых дорожек, при этом создается впечатление, что вы находитесь в центре событий или в концертном
зале. Качество объемного звучания, воспроизводимого с помощью системы домашнего кинотеатра, зависит
не только от того, какие громкоговорители установлены в помещении, но также от источника и настройки звука
ресивера.

Благодаря своему размеру, качеству и простоте использования, формат DVD-Video стал основным исходным
материалом для домашних кинотеатров. В зависимости от используемой системы DVD с одного диска можно
получать до семи различных звуковых дорожек, сигналы которых выводятся на разные громкоговорители.
Благодаря этому, создается эффект объемного звучания и ощущение “присутствия”.

В зависимости от настройки громкоговорителей ресивер автоматически декодирует сигналы с дисков DVD-
Video в формате Dolby Digital, DTS или Dolby Surround. В большинстве случаев нет необходимости вносить
какие-либо изменения для создания реалистичного эффекта объемного звучания. Другие функции (такие как
воспроизведение диска CD с многоканальным объемным звуком) описываются в разделе Прослушивание
системы на стр. 15.

Прослушивание в режиме объемного звучания

Конструкция ресивера позволяет легко и быстро производить настройку объемного звучания с помощью
следующего краткого руководства по быстрой установке. В большинстве случаев для всех параметров можно
оставить значения по умолчанию.
1

Подключите проигрыватель DVD.

Для прослушивания объемного звука потребуется использовать цифровое соединение для подключения
проигрывателя DVD к ресиверу. Для этого можно использовать коаксиальное или оптическое соединение (не
требуется выполнять оба соединения). При подключении с помощью оптического кабеля, чтобы назначить
оптический вход для DVD, см. раздел Параметры цифрового входа на стр. 20.
Для подключения видеовыхода проигрывателя DVD к ресиверу подключите видеокабель к соответствующим
гнездам, как показано ниже.

Подключите телевизор.

Для подключения ресивера к телевизору подключите видеокабель к соответствующим гнездам, как показано
ниже.

• Если подключение осуществляется с помощью оптического кабеля, см. раздел Параметры цифрового

входа на стр. 20 для назначения оптического входа для DVD.

Подключите громкоговорители.

Ниже показана полная схема установки шести громкоговорителей (включая низкочастотный
громкоговоритель), но для каждого помещения план установки будет отличаться. Подключите имеющиеся
громкоговорители, как показано ниже. Ресивер будет работать при подключении только двух
стереофонических громкоговорителей (на схеме — передние громкоговорители), но рекомендуется подключать
как минимум три громкоговорителя, а для получения наилучшего результата — все шесть. Если низкочастотный
громкоговоритель не используется, то выберите для параметра настройки громкоговорителей значение
“большой” (см. раздел Настройка громкоговорителей на стр. 18).
Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый громкоговоритель — к левому.
Также убедитесь, что положительный и отрицательный (+/–) разъемы ресивера совпадают с
соответствующими разъемами громкоговорителей. Можно использовать громкоговорители с номинальным
сопротивлением от 6

Ω

до 16

Ω

(если используются громкоговорители с сопротивлением менее 8

Ω

, см.

раздел Изменение сопротивления громкоговорителей на стр. 21).

¡ ¢

4 1

STANDBY/ON

DVD PLAYER

OUT

MONITOR
OUT

SUB
WOOFER

PREOUT

VIDEO

Оптический кабель

Проигрыватель DVD

Телевизор

DIGITAL OUT

VIDEO OUT

VIDEO IN

Коаксиальный
кабель

Видеокабель

COAX

OPT

(TV /

SAT)

(DVD

/LD)

(CD)

ASSIGNABLE

DIGITAL IN

FRONT

DVD

/ LD

CD-R

REC

/ TAPE

/ MD

D V D

5.1CH

INPUT

Примечание

VSX-D514_Ru_A5New.book Page 6 Friday, April 30, 2004 11:25 PM

Краткое руководство

• Подключайте устройство к сети переменного тока только после завершения всех соединений.

Подключите ресивер и включите его, затем включите проигрыватель DVD, низкочастотный

громкоговоритель и телевизор.
Убедитесь, что в качестве источника видеовхода телевизора выбран ресивер. При возникновении затруднений
обратитесь к руководству, прилагаемому к телевизору.
Убедитесь также, что на дисплее ресивера отображается индикация DVD/LD, означающая, что в качестве
источника входа выбран диск DVD. Если индикация отсутствует, нажмите DVD/LD, чтобы выбрать в качестве
источника входа диск DVD.
5

Нажмите кнопку QUICK SETUP (БЫСТРАЯ НАСТРОЙКА) на передней панели, чтобы задать

настройку громкоговорителя и размер помещения.
Выберите настройки с помощью регулятора MULTI JOG и нажмите ENTER (ВВОД) для подтверждения
выбора. Сведения о параметрах см. в разделе Использование быстрой настройки.
6

Отрегулируйте звук во время воспроизведения диска на проигрывателе DVD.

Для выбора доступны несколько параметров настройки звука. Дополнительные сведения см. на стр. 15–16.
Подробную информацию о параметрах настройки см. также в разделе Выбор настройки ресивера на стр. 18–
20.

• В зависимости от проигрывателя DVD или воспроизводимых дисков может выводиться только 2-

канальный стереозвук и аналоговый звук. В этом случае, если необходимо получить мультиканальное
объемное звучание, для параметра режима прослушивания необходимо установить значение
STANDARD (СТАНДАРТ)

(это значение уже должно быть установлено; для этого см. стр. 15).

Использование быстрой настройки

Для настройки системы с помощью нескольких кнопок можно использовать быструю настройку. Значения
параметров ресивера устанавливаются автоматически после выбора настройки громкоговорителей и размера
помещения. При необходимости более точной настойки см. раздел Выбор настройки ресивера на стр. 18–20.
Используйте кнопки и регуляторы на передней панели для выполнения следующих операций.

Нажмите кнопку ENTER (ВВОД).

Появится запрос на выбор размера помещения.
5

Выберите размер помещения с помощью регулятора MULTI JOG.

В зависимости от того, на каком расстоянии от основной точки прослушивания расположены
громкоговорители объемного звучания, выберите размер помещения: S (маленькое), M (среднее) L (большое),
значение M относится к помещению среднего размера.
6

Нажмите кнопку ENTER (ВВОД).

Нажмите кнопку ENTER (ВВОД) для подтверждения настройки.

На дисплее отобразится выбранная настройка громкоговорителей, размер помещения и точка
прослушивания.

INPUT

Передние

громкоговорители

Активный низкочастотный

громкоговоритель

SW (НЧ)

Центральный

громкоговоритель

Громкоговорители

объемного звучания

FL (ПЛ) FR (ПП)

C (Ц)

SL (ОЛ) SR (ОП)

Примечание

Нажмите кнопку STANDBY/ON

(ОЖИДАНИЕ/ВКЛ.), чтобы включить питание.
2

Нажмите кнопку QUICK SETUP (БЫСТРАЯ

НАСТРОЙКА).
Появится запрос на выбор настройки
громкоговорителей.

Выберите настройку

громкоговорителей с помощью
регулятора MULTI JOG.
Для выбора доступны следующие
значения:

• Для выбора настройки

громкоговорителей,
соответствующей системе,
воспользуйтесь приведенной
таблицей.

Выберите точку прослушивания с помощью регулятора

MULTI JOG.
Для выбора доступны следующие значения:

• FWD (ВПЕРЕДИ) – если точка прослушивания расположена ближе

к передним громкоговорителям, чем к громкоговорителям объемного
звучания

• MID (СЕРЕДИНА) – если точка прослушивания расположена на

равном расстоянии от передних громкоговорителей и
громкоговорителей объемного звучания

• BACK (СЗАДИ) – если точка прослушивания расположена ближе к

громкоговорителям объемного звучания, чем к передним
громкоговорителям

DOWN

MASTER VOLUME

ENTER

AUDIO/VIDEO MULTI-CHANNEL RECEIVER

VSX-D514

SPEAKER

IMPEDANCE

VSB

MODE

TONE

QUICK SETUP

MULTI JOG

ENTER

QUICK SETUP

MULTI JOG

5.1ch
(канальный)

2.0ch (канальный)

4.0ch (канальный)

5.0ch
(канальный)

4.1ch
(канальный)

2.1ch
(канальный)

3.0ch
(канальный)

3.1ch
(канальный)

Примечание

Передние

громкоговорители

2.0ch
(канальный)
2.1ch
(канальный)
3.0ch
(канальный)
3.1ch
(канальный)
4.0ch
(канальный)
4.1ch
(канальный)
5.0ch
(канальный)
5.1ch
(канальный)

Центральный

громкоговоритель

Громкоговорители

объемного

звучания

Низкочастотный

громкоговоритель

√

MID

(СЕРЕДИНА)

BACK

(СЗАДИ)

FWD

(ВПЕРЕДИ)

VSX-D514_Ru_A5New.book Page 7 Friday, April 30, 2004 11:25 PM

03 подключение, Подключение, Подключение аудиокомпонентов

Подключение 5.1-канальных dvd-компонентов, Подключение видеокомпонентов Чат поддержки

Текст

Подключение

Глава 3

Подключение

Перед выполнением или изменением схем подсоединения отключите кабель питания от розетки переменного
тока.

Аудио/видеокабели

Цифровые аудиокабели/оптические кабели

Подключение цифровых компонентов

Для правильного декодирования звуковых дорожек Dolby Digital/DTS необходимо выполнить цифровые
аудиосоединения. Для этого можно использовать коаксиальное или оптическое соединение (не требуется
выполнять оба соединения). Качество при обоих типах соединений идентично, но поскольку на некоторых
цифровых компонентах имеется только один цифровой разъем, нужно лишь подобрать соответствующий ему
(например, коаксиальный выход компонента и коаксиальный вход ресивера). Ресивер оснащен двумя
коаксиальными входами и одним оптическим. Подключите цифровой компонент, как показано ниже.
При подключении оборудования всегда отключайте питание и кабель питания из электророзетки.

Подключение аудиокомпонентов

Для начала, подключите к гнездам аналоговые аудиокомпоненты (например, кассетную деку). Для
компонентов, с которых необходимо выполнять запись, требуется подключить четыре штекера (комплект
стереовходов и комплект стереовыходов), для компонентов, предназначенных только для воспроизведения,
требуется подключить один комплект стереовходов (два штекера).
Кроме того, цифровые компоненты следует подключать к аналоговым аудиогнездам в том случае, если
требуется выполнять запись на цифровые компоненты (например, деку MD) с аналоговых компонентов и
наоборот. Подробнее о подключении цифровой аппаратуры см. выше.
При подключении оборудования всегда отключайте питание и кабель питания из электророзетки.

Подключение 5.1-канальных DVD-компонентов

Если для декодирования дисков DVD используется отдельный компонент, декодер или проигрыватель DVD с
многоканальными аналоговыми выходами можно подключить к многоканальным входам данного ресивера.
При подключении оборудования всегда отключайте питание и кабель питания из электророзетки.

• 5.1-канальный вход можно использовать только при выборе параметра DVD 5.1 ch (5.1-канальный

DVD)

(см. стр. 17).

Подключение видеокомпонентов

Подключите видеокомпоненты к гнездам, как показано ниже. В случае цифровых видеокомпонентов
(например, проигрывателя DVD) для передачи видеосигнала следует использовать схему подключения,
приведенную на этой странице, а для прослушивания цифрового источника (например, диска DVD) следует
подключить аудиокомпонент к цифровому входу (см. выше). Рекомендуется также выполнить подключение
цифровых компонентов к аналоговым аудиоустройствам (см. выше и ниже).

Используйте аудио/видеокабели (не входят в
комплект) для подсоединения аудио/
видеокомпонентов и видеокабель для
подсоединения телевизора.
Подключите красные разъемы к правым
гнездам R (правый), белые разъемы — к левым L
(левый), а желтые разъемы — к гнездам VIDEO.
Вставьте контакт в разъем до конца.

Для подсоединения цифровых компонентов к
этому ресиверу используются имеющиеся в
продаже цифровые коаксиальные аудиокабели
(можно также использовать стандартные
видеокабели) или оптические кабели (не входят
в комплект).
Вставьте контакт в разъем до конца.

• Стрелки указывают

направление аудио
сигнала.

VID

Цифровой коаксиальный аудиокабель
(или стандартный видеокабель)

Оптический кабель

DIGITAL OUT (OPTICAL)

(ЦИФРОВОЙ ВЫХОД

(ОПТИЧЕСКИЙ))

DIGITAL OUT (COAXIAL)

(ЦИФРОВОЙ ВЫХОД

(КОАКСИАЛЬНЫЙ))

Проигрыватель DVD

DIGITAL OUT (COAXIAL)

(ЦИФРОВОЙ ВЫХОД

(КОАКСИАЛЬНЫЙ))

Проигрыватель компакт-дисков

Телевизионный тюнер (или спутниковый тюнер)

Примечание

• Стрелки указывают

направление аудио
сигнала.

• Стрелки указывают

направление сигнала.

ANALOG OUT (PLAY)

(АНАЛОГОВЫЙ ВЫХОД

(ВОСПРОИЗВЕДЕНИЕ))

ANALOG IN (REC)

(АНАЛОГОВЫЙ ВХОД

(ЗАПИСЬ))

ANALOG OUT

(АНАЛОГОВЫЙ ВЫХОД)

Проигрыватель компакт-дисков

Дека CD-R/
кассетная/MD

Примечание

SURROUND OUTPUT

(ВЫХОД КАНАЛА

ОБЪЕМНОГО ЗВУЧАНИЯ)

SUBWOOFER OUTPUT

(ВЫХОД НИЗКОЧАСТОТНОГО

КАНАЛА)

CENTER OUTPUT

(ВЫХОД ЦЕНТРАЛЬНОГО

КАНАЛА)

VIDEO OUTPUT

(ВИДЕОВЫХОД)

FRONT OUTPUT

(ВЫХОД ПЕРЕДНЕГО КАНАЛА)

DVD/многоканальный
декодер с гнездами
аналогового 5.1-
канального выхода

Примечание

VSX-D514_Ru_A5New.book Page 8 Friday, April 30, 2004 11:25 PM

Разъемы антенны с фиксаторами, Использование внешних антенн, Улучшение качества приема fm

Подключение антенн, Рамочная антенна ам, Проволочная антенна fm Чат поддержки

Текст

Подключение

При подключении оборудования всегда отключайте питание и кабель питания из электророзетки.

Подключение антенн

Подключите рамочную антенну АМ и проволочную антенну FM, как показано ниже. Для улучшения приема и
качества звука подключите внешние антенны (см. раздел Использование внешних антенн ниже). Всегда
выключайте ресивер и отключайте его из электророзетки перед выполнением любых подключений или
переключений.

Рамочная антенна АМ

Разъемы антенны с фиксаторами

Использование внешних антенн

Улучшение качества приема FM

• Стрелки указывают

направление сигнала.

• Стрелки указывают

направление сигнала.

• Стрелки указывают

направление сигнала.

AUDIO INPUT

(АУДИОВХОД)

VIDEO INPUT

(ВИДЕОВХОД)

VIDEO OUTPUT

(ВИДЕОВЫХОД)

AUDIO OUTPUT

(АУДИОВЫХОД)

DVD-рекордер/
видеодека

Примечание

Проигрыватель DVD
(или проигрыватель LD)

Телевизионный тюнер
(или спутниковый тюнер)

VIDEO OUTPUT

(ВИДЕОВЫХОД)

AUDIO OUTPUT

(АУДИОВЫХОД)

VIDEO OUTPUT

(ВИДЕОВЫХОД)

AUDIO OUTPUT

(АУДИОВЫХОД)

Примечание

VIDEO INPUT

(ВИДЕОВХОД)

Телевизор
(монитор)

Примечание

Проволочная антенна FM

Подключите проволочную антенну FM и
полностью вытяните ее в вертикальном
направлении вдоль оконной рамы или другой
подходящей поверхности.

Соберите антенну и подключите ее к ресиверу
Прикрепите ее к стене и т.п. (если нужно) и
расположите в направлении, обеспечивающем
наилучший прием.

Скрутите оголенные жилы провода и вставьте их в
отверстие, а затем зажмите фиксатором.

Подсоедините внешнюю антенну FM диапазона.

AM LOOP ANTENNA

(РАМОЧНАЯ

АНТЕННА АМ)

FM WIRE ANTENNA

(ПРОВОЛОЧНАЯ

АНТЕННА FM)

10 мм

LOOP

FM UNBAL

Ω

ANTENNA

Одноконтактный разьем PAL

Ω

коаксиальный кабель

VSX-D514_Ru_A5New.book Page 9 Friday, April 30, 2004 11:25 PM

Улучшение качества приема am, Подсоединение громкоговорителей, Контакты громкоговорителей

Советы по расположению громкоговорителей, Ωantenna Чат поддержки

Текст

Подключение

Улучшение качества приема AM

Подсоедините провод в виниловой изоляции длиной 5–6 м к гнезду AM антенны, не отсоединяя прилагаемую
рамочную антенну AM.

Подсоединение громкоговорителей

Ниже показана полная схема установки шести громкоговорителей (включая низкочастотный
громкоговоритель), но для каждого помещения план установки будет отличаться. Подключите имеющиеся
громкоговорители, как показано ниже. Ресивер будет работать при подключении только двух
стереофонических громкоговорителей (на схеме — передние громкоговорители), но рекомендуется подключать
не менее трех громкоговорителей, а для получения объемного звучания лучше использовать полную схему.
Если низкочастотный громкоговоритель не используется, то выберите для параметра настройки
громкоговорителей значение “большой” (см. раздел Настройка громкоговорителей на стр. 18).
Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый громкоговоритель — к левому.
Также убедитесь, что положительный и отрицательный (+/–) разъемы ресивера совпадают с
соответствующими разъемами громкоговорителей. Можно использовать громкоговорители с номинальным
сопротивлением от 6

Ω

до 16

Ω

(если используются громкоговорители с сопротивлением менее 8

Ω

, см. раздел

Изменение сопротивления громкоговорителей на стр. 21).

Контакты громкоговорителей

Скрутите оголенные жилы провода.

Ослабьте зажим контакта громкоговорителя и вставьте оголенный провод.

Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены в контакт
громкоговорителя до конца. В случае контакта оголенного провода громкоговорителя с задней панелью при
включении питания, питание может отключиться в качестве меры предосторожности. Для подключения
громкоговорителей к ресиверу используйте провод хорошего качества.
3

Зажмите контакт.

Советы по расположению громкоговорителей

Обычно при изготовлении громкоговорителей учитывается их предстоящее расположение. Одни
предназначены для напольного размещения, наилучшее звучание других достигается их расположением на
стойках. Некоторые следует располагать у стен, другие — на расстоянии от них. Приведенные здесь
рекомендации предназначены для получения наилучшего качества звучания громкоговорителей, однако, для
максимального использования возможностей громкоговорителей следует выполнять указания по
расположению, приведенные их изготовителем.

• Расположите передние левый и правый громкоговорители на одинаковом расстоянии от телевизора.
• В случае расположения громкоговорителей около телевизора рекомендуется использовать

громкоговорители магнитозащищенного типа, чтобы избежать возможных помех, таких как изменение
цвета изображения при включении телевизора. Если громкоговорителей магнитозащищенного типа нет
и на экране телевизора заметно искажение цветов, отодвиньте громкоговорители от телевизора.

• Расположите центральный громкоговоритель под телевизором или над ним, чтобы звук центрального

канала исходил от экрана телевизора.

• Если центральный громкоговоритель размещен над телевизором, обязательно закрепите его с

помощью специального материала или любым другим подходящим способом, чтобы избежать травмы
или повреждений в результате падения громкоговорителя с телевизора, вызванного внешними
сотрясениями, например землетрясением.

• По возможности, располагайте громкоговорители объемного звучания немного выше уровня ушей.
• Старайтесь не размещать громкоговорители объемного звучания дальше от слушателя, чем передние и

центральные. В противном случае может произойти ослабление эффекта объемного звучания.

• Для получения наилучшего качества объемного звучания установите громкоговорители, как показано

ниже. Для предотвращения несчастных случаев и улучшения качества звучания выполняйте надежную
установку всех громкоговорителей.

Для наилучшего качества приема подвесьте ее
горизонтально на улице.

LOOP

FM UNBAL

Ω

ANTENNA

Наружная антенна

Внутренняя антенна
(провод с виниловой
изоляцией)

5–6 м

INPUT

Передние

громкоговорители

Активный низкочастотный

громкоговоритель

SW (НЧ)

Центральный

громкоговоритель

Громкоговорители

объемного звучания

FL (ПЛ)

FR (ПП)

C (Ц)

SL (ОЛ)

SR (ОП)

Подключайте это устройство к
сети переменного тока только
после завершения всех остальных
соединений.

10 мм

Предупреждение

VSX-D514_Ru_A5New.book Page 10 Friday, April 30, 2004 11:25 PM
