Реле времени ВЛ60Е , являются универсальными устройствами, которые могут функционировать в любом из заявленных временных диапазонов (устанавливается с помощью DIP-переключателя, расположенного на передней панели).
УСТРОЙСТВО И РАБОТА ВЛ-60Е
Реле времени ВЛ 60Е размещены в пластмассовом корпусе. В верхней части размещены электроконтактные зажимы для подключения напряжения(U) питания и выходных линий. На передней панели находятся: потенциометр регулировки уставок времени, DIP–переключатель установки режимов работы и временных диапазонов, а также светодиодный индикатор, который горит зеленым цветом при подаче питания. При срабатывании исполнительного реле светодиод горит оранжевым цветом.
ВРЕМЕННАЯ ДИАГРАММА РАБОТЫ РЕЛЕ
СХЕМА ПОДКЛЮЧЕНИЯ ВЛ 60Е
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ВЛ60Е
Высококачественные реле времени ВЛ-60Е, вы можете купить по низкой цене у нас на сайте. Только в нашей — компании скидки постоянным клиентам! Также, вы можете купить другие наши товары по выгодным ценам: РВО, РВП, РВЦ и др.
Источник
Реле времени ВЛ-60Е
ВЛ-60Е
Назначение.
Реле времени ВЛ-60Е, ВЛ-60Е1 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.
Условия эксплуатации.
Диапазон рабочих температур от -20 до +45 °С. Реле должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями. Воздействие вибраций с ускорением до 1g с частотой до 100 Гц, до 2g с частотой до 60 Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10 мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты реле IP40, выводных зажимов — IP20. Реле допускают монтаж на DIN-рейку либо на плоскость.
Структура условного обозначения.
ВЛ — реле времение;
60 — модификация;
Е — тип корпуса;
1 — универсальное питание (24. 220 В переменного и постоянного тока)
Технические характеристики.
Реле времени ВЛ-60Е, ВЛ-60Е1 являются универсальными устройствами, которые могут функционировать в любом из заявленных временных диапазонов (устанавливается с помощью DIP-переключателя, расположенного на передней панели).
| ВЛ-60Е | ВЛ-60Е1 | ||||||||||||||||||||||
| Диапазоны выдержек времени | от 0,1 до 1; от 0,3 до 3; от 1 до 10; от 3 до 30 (с, мин,ч) | ||||||||||||||||||||||
| Погрешность установки, % | 10 | ||||||||||||||||||||||
| Средняя основная погрешность, % | 5 | ||||||||||||||||||||||
| Погрешность от изменения температуры, на 1°С, % | 0,5 | ||||||||||||||||||||||
| Напряжение питания, В | DC 24/ AC24, 110, 220 | 24. 220 AC/DC | |||||||||||||||||||||
| Допустимое отклонение напряжения питания, % | -15. +10 | ||||||||||||||||||||||
| Время повторной готовности, с, не более | 3 | 0,2 | |||||||||||||||||||||
| Время возврата, с, не более | 2 | 0,1 | |||||||||||||||||||||
| Потребляемая мощность, Вт, не более | 3,5 | 1,1 | |||||||||||||||||||||
| Масса, кг | 0,15 | ||||||||||||||||||||||
| Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее) | 0,1 А, 12 В пост., перем. ток (не менее 5х10 5 ) 5А, 30 В = (не менее 9х10 4 ) 5А, 220 В (не менее 9х10 4 ) |
||||||||||||||||||||||
| Допустимые режиму коммутации | 10 3 замыканий до 30 А на время до 0,1с с размыканием до 5А, 245 В
Устройство и работа.Реле времени размещены в пластмассовом корпусе. В верхней части размещены контактные зажимы для подключения напряжения питания и выходных цепей. На передней панели находятся: потенциометр регулировки установок времени, DIP-переключатель установки режимов работы и временных диапазонов, а также светодиодный индикатор, который горит зеленым цветом при подаче питания. При срабатывании исполнительного реле светодиод горит оранжевым цветом. Источник Реле времени ВЛ-60ЕОписаниеРеле времени ВЛ-60Е предназначены для коммутации электрических це-пей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия. Реле должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями. Условия эксплуатации
Устройство и принцип работыРеле времени ВЛ-60Е размещены в пластмассовом корпусе. В верхней части размещены контактные зажимы для подключения напряжения питания и выходных цепей. На передней панели находятся: потенциометр регулировки уставок времени, DIP–переключатель установки режимов работы и временных диапазонов, а также светодиод-ный индикатор, который горит зеленым цветом при подаче питания. При срабатывании исполнительного реле светодиод горит оранжевым цветом. Характеристики
Схемы
Рис.1 Схема подключения ВЛ-60Е1
Рис.2 Схема подключения ВЛ-60Е
Рис.3 Схема габаритных размеров реле времени ВЛ-60Е, ВЛ-60Е1 Источник |

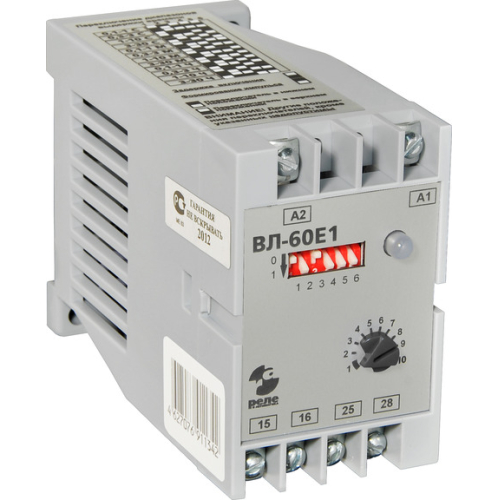

Реле времени ВЛ-60Е1
ОБЩИЕ СВЕДЕНИЯ
Реле времени ВЛ60Е1 используются для коммутации электрических линий с определенными, предварительно установленными выдержками времени. Так же, как комплектующие изделия, применяются в схемах автоматики.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЛ 60Е1
Диапазон рабочих температур от -20 до +45°С. Реле ВЛ-60Е1 должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями. Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Воздействие по сети питания импульсных помех, не превышающих 2ую величину напряжения(U) питания и длительностью не более 10мкс. Реле ВЛ 60Е1 умеет работать во взрывоопасной окружающей среде, с большим количеством пыли. Помимо этого, реле ВЛ60Е1 устойчиво к агрессивным газам и парам в концентрациях разрушающие изоляцию и металлы.
Степень защиты реле IP40, выводных зажимов – IP20. На монтажную рейку осуществляется крепление — на ровную поверхность или DIN.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ВЛ 60Е 1
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЛ-60Е1
| Диапазоны выдержек времени | от 0.1 до 1, от 0.3 до 3, от 1 до 10, от 3 до 30 (с, мин, ч) |
| Погрешность установки, % | 10 |
| Средняя основная погрешность , % | 5 |
| Погрешность от изменения температуры, на 1°С, % | 0.5 |
| Напряжение питания, В | AC 24..220 |
| Допустимое отклонение напряжения питания, % | -15…+10 |
| Время повторной готовности, с, не более | 0,2 |
| Время возврата, с, не более | 0,1 |
| Потребляемая мощность, Вт, не более | 1,1 |
| Масса, кг | 0.15 |
| Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее) | — 0.1А, 12В @ (не менее 5х105) — 5А, 30В = (не менее 9х104) — 5А, 220В ~ (не менее 9х104) |
| Допустимые режимы коммутации | 103 замыканий до 30А на время до 0.1с с размыканием до 5А, 245В ~ или 30В = до 0.1Гц |
Реле времени ВЛ-60Е1, являются универсальными устройствами, которые могут функционировать в любом из заявленных временных диапазонов (устанавливается с помощью DIP-переключателя, расположенного на передней панели).
УСТРОЙСТВО И РАБОТА ВЛ-60Е1
Реле времени ВЛ-60Е1 размещены в пластмассовом корпусе. В верхней части размещены электроконтактные зажимы для подключения напряжения(U) питания и выходных линий. На передней панели находятся: потенциометр регулировки уставок времени, DIP–переключатель установки режимов работы и временных диапазонов, а также светодиодный индикатор, который горит зеленым цветом при подаче питания. При срабатывании исполнительного реле светодиод горит оранжевым цветом.
ВРЕМЕННАЯ ДИАГРАММА РАБОТЫ РЕЛЕ ВЛ-60Е1
СХЕМА ПОДКЛЮЧЕНИЯ ВЛ-60Е1
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ВЛ-60Е1
Высококачественные реле времени ВЛ-60Е1, вы можете купить по низкой цене у нас на сайте. Только в нашей — компании скидки постоянным клиентам! Также, вы можете купить другие наши товары по выгодным ценам: РВО, РВП, РВЦ и др.
|
Общие сведения ВЛ-60Е1 реле для реализации двух режимов – «задержка включения» или «формирование импульса». Реле имеет широкий диапазон установки времени срабатывания от 0,1с до 30 часов с возможностью плавной подстройки, 1 НО и 1 НЗ контакты. Напряжение питания «универсальное» в диапазоне 24…220В DC/AC.
|
|
- Технические характеристики
- Схемы
- Доп. информация
| Напряжение питания |
24…220В 50Гц/пост. |
| Потребляемая мощность |
не более 1.1Вт |
| Допуск напряжения питания |
-15…+10% |
| Временной диапазон |
0.1-30 с,мин,ч |
| Регулировка выдержки времени |
переключатели |
| Средняя основная погрешность |
5% |
| Погрешность от изменения температу на 1С |
не более 0.5% |
| Количество контактов |
1″З»+1″Р» |
| Номинальный ток |
8А |
| Коммутируемое напряжение |
220В 50Гц / 24В пост |
| Механическая износостойкость |
5х10⁵ циклов |
| Электрическая износостойкость |
1х10⁵ циклов |
| Управляющее напряжение |
питающее напряжение |
| Время повторной готовности |
0.2с |
| Диапазон рабочих температур |
-20…+45°С |
| Диапазон температур хранения |
-40…+80°С |
| Рабочее положение |
произвольное |
| Крепление реле |
DIN-рейка/плоскость |
| Защита |
IP40 |
| Максимальное сечение присоединяемых проводов |
2.5мм² |
| Габаритные размеры |
45х70х100 мм |
| Вес |
0.15 кг |
Схема подключения
Габаритные и установочные размеры
Условия эксплуатации
Реле должны эксплуатироваться в помещениях с искусственно регулируемыми климатическими условиями. Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс. Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Степень защиты реле IP40, выводных зажимов – IP20. Реле допускают монтаж на DIN-рейку либо на плоскость.
2 режима функционирования реле:
— задержка включения
— формирование импульса
12 временных диапазонов:
0.1…1с / 0.3…3с / 1…10с / 3…30с / 0.1…1мин / 0.3…3мин / 1…10мин / 3…30мин /0.1…1ч / 0.3…3ч/ 1…10ч / 3…30ч
контакты реле:
1 замыкающий + 1 размыкающий
Изображения служат только для ознакомления,
см. техническую документацию
Добавить в корзину 1 шт.
на сумму 2 640 руб.
Номенклатурный номер: 8585422357
Артикул: ВЛ-60Е1
Бренд / Производитель: Реле и Автоматика
Описание
реле времени, таймеры
Реле времени ВЛ-60Е1 обеспечивает два режима работы: «задержка включения» или «формирование импульса». Реле имеет широкий диапазон установки времени срабатывания от 0.1с до 30 часов. Выбор диапазона — дискретный, с помощью ДИП-переключателя. Установка выдержки внутри диапазона — плавная, с помощью переменного резистора. Контакты: 1 замыкающий и 1 размыкающий. Питание реле ВЛ-60Е1 универсальное: 24В…220В постоянного или переменного тока.
Диапазон выдержек времени: 0.1…1; 0.3…3; 1…10; 3…30 с, мин, ч
Выходные контакты, коммутируемый ток: 1 замыкающий и 1 размыкающий, 8А
Питание: 24В…220В постоянного или переменного тока
Способ монтажа: На DIN-рейку или винтами на плоскость
Технические параметры
Сроки доставки
Доставка в регион Камышеваха
| Курьер | 7 декабря1 | 644 руб.2 |
| ПВЗ Яндекс Доставка | 8 декабря1 | 99 руб.2 |
Цена и наличие в магазинах
| Ростов-на-Дону, проспект Соколо́ва, 53/182 |
нет в наличии |
Описание
Сертификаты
Публикации
Реле времени ВЛ-60Е1 предназначены для коммутации электрических
цепей с определенными, предварительно установленными
выдержками времени и применяются в схемах автоматики как комплектующие
изделия.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур от -20 до +45°С. Реле должны эксплуатироваться
в помещениях с искусственно регулируемыми климатическими условиями. Воздействие
вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до
60Гц. Воздействие по сети питания импульсных помех, не превышающих двойную
величину напряжения питания и длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем
работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты реле IP40, выводных зажимов – IP20. Реле допускают монтаж на DIN-рейку либо на плоскость.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Реле времени ВЛ-60Е1 являются универсальными устройствами, которые могут функционировать в любом
из заявленных временных диапазонов (устанавливается с помощью DIP-переключателя, расположенного на
передней панели)
Внимание: характеристики товара, комплект поставки и
внешний вид могут быть изменены производителем без предварительного уведомления.
Указанная информация не является публичной офертой.
- Главная
- Каталог
- Автоматизация, КИП и А
- Реле
- Реле времени ВЛ-60Е1
Артикул:
VL60E1
Реле времени ВЛ-60Е1 обеспечивает два режима работы: «задержка включения» или «формирование импульса». Реле имеет широкий диапазон установки времени срабатывания от 0,1с до 30 часов. Выбор диапазона — дискретный, с помощью ДИП-переключателя/
Доставка:
до ТК бесплатно
Самовывоз:
до 18:00
- Описание товара
- Комментарии
Общее описание
Реле времени ВЛ-60Е 0,1с…30ч, 24В 50Гц/пост, 110В 50Гц, 220В 50Гц, задержка на включение, отключение, ток контактов исполнительного реле 8А, 1з+1р, УХЛ4
Реле времени ВЛ-60Е1 обеспечивает два режима работы: «задержка включения» или «формирование импульса». Реле имеет широкий диапазон установки времени срабатывания от 0,1с до 30 часов. Выбор диапазона — дискретный, с помощью ДИП-переключателя. Установка выдержки внутри диапазона — плавная, с помощью переменного резистора.
Характеристики
| Напряжение питания | 24-220 В |
| Потребляемая мощность | 2 Вт |
| Число и род контактов | 1 замыкающий; 1 размыкающий |
| Погодные условия эксплуатации | -20 +40 С° |
| Способ крепления | Din-рейка |
Датчики |
|
| Габаритные размеры корпуса | 100x70x45 мм |
| Вес | 0,150 кг |
