Реле давления для компрессора инструкция

Использование воздушного пневматического реле позволяет автоматизировать заполнение рессивера компрессора сжатым газом. Оператору оборудования с прессостатом не нужно мониторить процесс, пытаясь зафиксировать предельные параметры. В итоге предотвращается поломка двигателя. Существенные результаты, не правда ли?

Если планируете приобрести реле давления для компрессора, то вы попали по адресу. Именно у нас вы найдете обширный объем крайне полезной информации о принципах работы устройства, его комплектации и способах подключения.

Мы детально описали существующие виды пневматического реле. Привели варианты подсоединения к бытовой и промышленной сети с предельно понятными схемами. Разобрали типичные поломки и способы их предупреждения. Представленные нами сведения и полезные советы дополнены графическими, фото и видео-приложениями.

Принцип работы реле давления

Название реле определено его предназначением — управление поршневым компрессором для поддержания в ресивере требуемой рабочей силы атмосферного давления. Нечасто его можно встретить на винтовом типе устройства, отвечающего за сжатие и подачу воздуха.

Учитываю величину силы прессинга в пневмоавтоматике, прибор воздействует на линию напряжения, замыкая или размыкая ее. Таким образом, недостаточное давление в компрессоре запускает мотор, в момент достижения необходимо уровня – отключает.

Такой стандартный принцип функционирования, основанный на подсоединении в цепь нормального замкнутого контура, задействован для управления двигателем.

В конструкции всех эжекторов есть баллон, содержащий воздух, в котором определенное давление. Его понижение требует включения двигателя для пополнения запаса. Если ситуация обратная и фиксируется избыток – подача прекращается, чтобы емкость не лопнула. Этими процессами управляет прессостат

Также представлены модификации с противоположным алгоритмом работы: достигая минимальных значений в схеме компрессии, прессостат выключает электромотор, при максимальных — активизирует. Здесь система задействуется в нормально разомкнутом контуре.

В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

В процессе функционирования соизмеряются показатели, формирующиеся в результате упругой силы растяжения или сжатия пружин и натиска прессованной устройством атмосферы. Любые изменения автоматически активируют действие спирали и релейный блок подключает или отключает линию питания электричества.

Однако стоит учитывать, что устройством обзорной модели не предусмотрено регуляционное влияние. Исключительно воздействие на двигатель. При этом у пользователя есть возможность устанавливать пиковое значение, при достижении которого сработает пружина.

Комплектация блока автоматики компрессора

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной. К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

Недорогие модели эжекторов не всегда оснащены релейной автоматикой поскольку подобные приборы монтируются на ресивере. Тем не менее при длительном режиме работы для устранения проблемы перегрева элементов двигателя есть смысл устанавливать прессостат

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

Узел разгрузки подключен к воздухоподводящей магистрали, что позволяет выпустить в атмосферу из поршневого отсека лишнее давление. При этом происходит разгрузка подвижных частей компрессора от излишнего усилия

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.». Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.

Запорная арматура позволяет избежать аварийных ситуаций при выходе из строя элементов схемы управления, например, поломки поршневого узла или внезапной остановки мотора

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха. По аналогичной схеме действуют предохранительные клапаны в системах отопления, принцип работы и устройства которых описаны в рекомендуемой нами статье.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и тепловое реле. С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Виды прессостатных устройств

Вариаций исполнения компрессорного блока автоматики всего две. Определение производится исходя из их принципа работы. В первом варианте механизм выключает электромотор в момент превышения установленных пределов уровня давления воздушной массы в пневмосети. Эти устройства называются нормально разомкнутыми.

Схематическое устройство мембранного выключателя давления: 1 – преобразователь давления; 2 и 3 – контакты; 4 – поршень; 5 – пружина; 6 – мембрана; 7 – резьбовое соединение

Другая модель с обратным принципом — включает двигатель, если определяется снижение давления ниже допустимой отметки. Приборы такого типа именуются нормально замкнутыми.

Структура условных обозначений пневмореле

В маркировке реле воздушного давления указывается весь опциональный набор устройства, особенности конструкции, в том числе и информация о заводских параметрах настройки дифференциала давления.

Производственные модели фирмы Condor выпускают оснащение для контроля давления в обширном ассортименте. Серия MDR направлена на применение для эжекторов различной мощности

Разберем более подробно обозначения на примере приборов для воздушных эжекторов РДК – (*) (****) – (*)/(*):

• РДК – серия реле для компрессоров;
• (*) – количество резьбовых портов: 1 – один порт с внутренней резьбой 1/4”NPT; 4 – четыре разъема;
• (****) — тип конструктивного исполнения корпуса: T10P – исполнение 10 с выключателем «рычаг»; T10K – выключатель «кнопка»; T18P – выполнение 18 с выключателем «переключатель»; T19P — 19 с;
• (*) – заводские настройки порогового срабатывания: 1 – 4…6 бар; 2 – 6…8 бар; 3 – 8…10 бар;
• (*) – диаметр разгрузочного клапана: отсутствие символа означает стандартизированный параметр 6 мм; 6,5 мм – 6,5 мм.

Разница минимального и максимального порогов давления устанавливается производителем и, как правило, имеет значение 2 бар.

Однако возможна и ручная корректировка диапазона двух значений – максимальное и минимальное, но только в сторону понижения.

Специфика настройки реле давления для насосных станций изложена в следующей статье, с содержанием которой мы советуем ознакомиться.

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

Для работы с однофазной нагрузкой производители рекомендуют обустраивать узел с помощью моделей серии РДК: хТ10Р-х; хТ10К-х; хТ19П-х, т. к. эти устройства имеют по две контактных группы

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Для работы в трехфазной электрической цепи используется прессостат РДК-хТ18П-х. Эта модель оснащена тремя контактами и способствует одновременной коммутации всех фаз

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

Допускается применение телепрессостатов серии РДК: хТ10Р-х, хТ10К-х и хТ19П-х с трехфазной нагрузкой, однако использование такой схемы предполагает неполное отключение от питающей сети. Конкретнее — одна фаза будет постоянно подключена к нагрузке

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Установка реле и вспомогательных элементов

В некоторых модификациях прессостатов можно встретить дополнительную комплектацию в виде фланцевых соединений, посредством которых подключается дополнительное оборудование. В основном это трехходовые детали, с диаметром ¼ дюйма.

Посредством нескольких фланцевых разъемов в систему можно вводить дополнительные элементы: предохранительный клапан, манометр и другие необходимые механизмы

Для ввода в эксплуатацию прибора его необходимо подключить к ресиверу. Монтаж состоит из следующих этапов:

1. Посредством основного отверстия выхода прибор подсоединяется к компрессору.
2. К устройству с фланцами подключается манометр. Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки.
3. Каналы, что не используются для соединения, обязательно закрываются заглушками.
4. Далее согласно электросхеме реле подсоединяют к контактам цепи управления электродвигателем.

Двигатели с небольшой мощностью могут подсоединяться напрямую, в остальных случаях требуется дополнительная установка электромагнитного пускателя соответствующей мощности.

Прежде чем переходить к настройкам пороговых параметров срабатывания, стоит обратить внимание на условия работы. Во-первых, корректировка осуществляется под давлением. Во-вторых, подача электричества к двигателю должна быть прекращена.

Регулировка и пусконаладочный процесс

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.

Стандартные заводские настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Осуществление контроля параметров производится визуально посредством манометра, входящего в стандартный комплект прессостата. Новые модели, например, Italtecnica имеют прозрачный корпус и оснащены шкалой-указателем компрессии непосредственно на реле

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.

Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

Пределы давления, при достижении которых происходит включение/отключение компрессора, регулируются единственным болтом. Чтобы не ошибиться с выбором направления для увеличения/уменьшения на металлической основе проставлены стрелки

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается. Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.

Стоит помнить: увеличивая силу компрессии выключения, мы изменяем заводские настройки, выставленные с учетом нормативных требований к эксплуатации оборудования. Перед внесением корректировок загляните в техническую документацию прибора, чтобы не превысить заявленные производителем пределы

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3.

Разобравшись в предназначении элементов, приступаем:

1. Для обеспечения должного уровня безопасности отключаем электропитание.
2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Возможные неисправности прибора

Отмечают несколько характерных для прессостатов неисправностей. В большинстве случаев их попросту меняют на новые устройства. Однако есть незначительные проблемы, устранить которые можно самостоятельно без помощи мастера-ремонтника.

Если предметом сбоя работы был определен прессостат, мастер будет настаивать на замене прибора. Все сервисные действия по чистке и замене контактов обойдутся пользователю дороже, нежели приобретение и монтаж нового устройства

Чаще других встречается неисправность, характеризующаяся утечкой воздуха из реле при включенном ресивере. В этом случае виновником может быть пусковой клапан. Достаточно заменить прокладку и проблема будет устранена.

Частое включение компрессора свидетельствует о расшатывании и смещении регулировочных болтов. Здесь потребуется перепроверить порог включения и отключения реле и настроить их согласно указаниям предыдущего раздела.

Методы устранения поломки

Решение более сложной задачи предстоит, если компрессор не работает. Источников может быть несколько. Рассмотрим один из них – оплавление контактов прессостата из-за эрозии, возникающей от искр электричества.

Подгорание контактной группы происходит из-за электроискровой эрозии, которая образуется в результате размыкания контактов. Однако для замены элементов не всегда представляется возможность — некоторые модификации уже не представлены в продаже

Для устранения такого рода неисправности можно воспользоваться одним из способов: очистить поверхность, что продлевает срок службы не менее, чем на 3 месяца, или отремонтировать, заменив контакты в клеммных зажимах.

Поэтапный инструктаж второго варианта:

1. Стравить весь воздух из ресивера и отключить питание эжектора. Демонтировать реле давления.
2. Сняв защитный корпус отсоединяем проводку, подведенную к группе контактов.
3. Посредством отвертки необходимо извлечь клемму с контактами и высверлить из нее подгоревшие линии.
4. Заменить провод можно медной проволокой. Подбирать необходимо с учетом диаметра отверстия, т. к. она должна плотно сесть в посадочное гнездо. Ее вставляют в отверстие и обжимают с обеих сторон.
5. Аналогичные действия проделывают и с остальными обгоревшими линиями.
6. После того как контактная группа будет собрана, ее монтируют на прежнее место и закручивают крышку прессостата.

Компрессорное реле функционирует в сложных условиях, подвергаясь износу и выходу из строя.

Несмотря на то что ремонт не является рентабельным, те, кто знаком с устройством, могут выполнить его самостоятельно. Однако выгодным все же остается вариант замены на новый прибор.

Выводы и полезное видео по теме

Подробно об устройстве прессостата, а также наглядный процесс регулировки его параметров в сюжете:

Возможна и самостоятельная сборка регулировочного узла для компрессора, об этом в видеоматериале:

Пневматические приборы считаются более безопасными и удобными в эксплуатации, нежели электрические или бензиновые образцы. Представлен широкий выбор дополнительного оборудования, работающего со сжатым воздухом: пистолеты для промывки, подкачки шин или покраски и многие другие.

С помощью реле появляется возможность автоматической работы с поддержанием требуемого уровня компрессии в приемнике.

Пишите, пожалуйста, комментарии в блок-форме, расположенной под тестом статьи. Делитесь собственным опытом в эксплуатации компрессора с реле давления, задавайте вопросы, публикуйте фото по теме. Не исключено, что ваши рекомендации будут полезны посетителям сайта.

Подключение прессостата к компрессору и его настройка

Одним из основных показателей воздушных компрессоров является рабочее давление. Другими словами, это уровень сжатия воздуха, созданный в ресивере, который необходимо поддерживать в пределах определенного диапазона. Вручную, ссылаясь на показатели манометра, это делать неудобно, поэтому поддержанием необходимого уровня сжатия в ресивере занимается блок автоматики компрессора.

Устройство и принцип работы блока автоматики

Для поддержания давления в ресивере на определенном уровне, большинство воздушных компрессоров имеют блок автоматики, прессостат.

Данный элемент оборудования включает и отключает двигатель в нужный момент, не допуская превышения уровня сжатия в накопительной емкости или слишком низкого его значения.

Реле давления для компрессора представляет собой блок, содержащий следующие элементы.

1. Клеммы. Предназначены для подключения к реле электрических кабелей.

2. Пружины. Установлены на регулировочных винтах. От силы их сжатия зависит уровень давления в ресивере.
3. Мембрана. Установлена под пружиной и сжимает ее под действием сжатого воздуха.
4. Кнопка включения. Предназначена для запуска и принудительной остановки агрегата.
5. Фланцы соединения. Их количество может быть от 1 до 3. Предназначены фланцы для подсоединения реле включения компрессора к ресиверу, а также для подсоединения к ним предохранительного клапана с манометром.

Кроме всего, автоматика на компрессор может иметь дополнения.

1. Клапан разгрузки. Предназначен для сброса давления после принудительной остановки двигателя, что облегчает его повторный запуск.
2. Тепловое реле. Данный датчик защищает обмотки двигателя от перегрева путем ограничения силы тока.
3. Реле времени. Устанавливается на компрессорах с трехфазным двигателем. Реле отключает пусковой конденсатор через несколько секунд после начала запуска двигателя.
4. Предохранительный клапан. Если произойдет сбой в работе реле, и уровень сжатия в ресивере поднимется до критических значений, то во избежание аварии сработает предохранительный клапан, сбросив воздух.
5. Редуктор. На данном элементе устанавливаются манометры для измерения давления воздуха. Редуктор позволяет выставить требуемый уровень сжатия воздуха, поступающего в шланг.

Принцип работы прессостата выглядит следующим образом. После запуска двигателя компрессора в ресивере начинает повышаться давление. Поскольку регулятор давления воздуха подсоединен к ресиверу, то сжатый воздух из него поступает в мембранный блок реле. Мембрана под действием воздуха выгибается вверх и сжимает пружину. Пружина, сжимаясь, задействует переключатель, который размыкает контакты, после чего двигатель агрегата останавливается. При снижении уровня сжатия в ресивере, мембрана, установленная в регулятор давления, выгибается вниз. Пружина при этом разжимается, а переключатель замыкает контакты, после чего происходит запуск двигателя.

Схемы подключения прессостата к компрессору

Подключение реле, контролирующего степень сжатия воздуха, можно разделить на 2 части: электрическое подключение реле к агрегату и подсоединение реле к компрессору через соединительные фланцы. В зависимости от того, какой двигатель установлен в компрессоре, на 220 В или на 380 В, существуют разные схемы подключения прессостата. Руководствуюсь этими схемами, при условии наличия определённых знаний в электротехнике, можно подключить данное реле своими руками.

Подключение реле к сети 380 В

Чтобы подключить автоматику к компрессору, работающему от сети 380 В, используют магнитный пускатель. Ниже приведена схема подключения автоматики к трем фазам.

На схеме автоматический выключатель обозначен буквами “АВ”, а магнитный пускатель – “КМ”. Из данной схемы можно понять, что реле настроено на давление включения 3 атм. и отключения – 10 атм.

Подключение прессостата к сети 220 В

К однофазной сети реле подключается по схемам, приведенным далее.

На данных схемах указаны различные модели прессостатов серии РДК, которые можно таким способом подключить к электрической части компрессора.

Совет! Под крышкой прессотата находятся 2 ряда клемм. Обычно возле них есть надпись “Motor” или “Line”, которые, соответственно, обозначают контакты для подключения двигателя и электрической сети.

Подсоединение прессостата к агрегату

Подключить реле давления к компрессору довольно просто.

1. Накрутите на патрубок ресивера прессостат, использовав его центральное отверстие с резьбой. Для лучшей герметизации резьбы рекомендуется использовать фум-ленту или жидкий герметик. Также реле может подсоединяться к ресиверу через редуктор.

2. Подсоедините к самому маленькому выходу из реле, если он имеется, разгрузочный клапан.
3. К остальным выходам из реле можно подключить либо манометр, либо предохранительный клапан сброса. Последний устанавливается в обязательном порядке. Если же манометр не требуется, то свободный выход прессостата необходимо заглушить металлической пробкой.
4. Далее, к контактам датчика подсоединяются провода от электросети и от двигателя.

После того, как полное подключение прессостата будет завершено, необходимо настроить его на правильную работу.

Регулировка давления в компрессоре

Как уже говорилось выше, после создания определенного уровня сжатия воздуха в ресивере, прессостат отключает двигатель агрегата. И наоборот, при падении давления до границы включения, реле снова запускает двигатель.

Важно! По умолчанию, реле, как однофазных аппаратов, так и агрегатов, работающих от сети 380 В, уже имеют заводские настройки. Разница между нижним и верхним порогом включения двигателя не превышает 2 бар. Данное значение изменять пользователю не рекомендуется.

Но нередко возникшие ситуации заставляют изменить заводские настойки прессостата и отрегулировать давление в компрессоре на свое усмотрение. Изменить получится только нижний порог включения, поскольку после изменения верхнего порога выключения в сторону увеличения воздух будет сбрасываться предохранительным клапаном.

Регулировка давления в компрессоре проводится следующим образом.

1. Включите агрегат и запишите показания манометра, при которых двигатель включается и отключается.
2. Обязательно отсоедините аппарат от электросети и снимите крышку с прессостата.
3. Сняв крышку, вы увидите 2 болта с пружинами. Большой болт часто обозначается буквой “Р” со знаками “-” и “+” и отвечает за верхнее давление, при достижении которого аппарат будет отключен. Для повышения уровня сжатия воздуха следует повернуть регулятор в сторону знака “+”, а для понижения – в сторону знака “-”. Вначале, рекомендуется сделать пол оборота винтом в нужном направлении, после чего включить компрессор и проверить степень повышения давления или его снижения с помощью манометра. Зафиксируйте, при каких показателях прибора произойдет отключение двигателя.

4. С помощью маленького винта можно регулировать разницу между порогами включения и выключения. Как уже говорилось выше, не рекомендуется, чтобы данный интервал превышал 2 бара. Чем интервал будет больше, тем реже будет запускаться двигатель аппарата. К тому же, в системе будет значительным и перепад давлений. Настройка разницы порогов включения-выключения производится таким же образом, как и настройка верхнего порога включения.

Кроме всего, необходимо настроить редуктор, если он установлен в системе. Необходимо выставить на редукторе такой уровень сжатия, который соответствует рабочему давлению подключенного к системе пневматического инструмента или оборудования.

Бюджетные модели воздушных компрессоров не всегда комплектуются реле давлением, поскольку аналогичные приборы устанавливаются на ресивере. Поэтому производители данной техники считают, что визуального контроля давления, развиваемого компрессором на основании показаний манометров вполне достаточно. Вместе с тем при длительных работах, во избежание перегрева двигателя целесообразно устанавливать реле давления и на компрессор. Тогда включение и выключение привода будет выполняться автоматически.

Устройство и схема реле давления к компрессору

Все реле давления компрессора подразделяются на два типа:

• Выключающие электродвигатель компрессора при превышении давления воздуха в сети выше допустимых пределов (такие конструкции называют нормально разомкнутыми);
• Включающие электродвигатель компрессора при уменьшении давления в сети ниже допустимых пределов (такие конструкции называют нормально замкнутыми).

Исполнительным элементом реле давления для компрессора являются пружины, сила сжатия которых изменяется специальным винтом. В заводских настройках сила сжатия пружин обычно устанавливается на давление в пневмосети от 4 до 6 ат, о чём сообщается в инструкции пользователя. Поскольку жёсткость и гибкость пружинных элементов зависят от температуры окружающего воздуха, то все конструкции промышленных прессостатов рассчитаны на устойчивую работу в диапазоне температур от -5 до +80ºС.

В конструкцию реле давления входят два обязательных подузла – разгрузочный клапан и механический выключатель. Разгрузочный клапан подключается к воздухоподводящей магистрали между ресивером и компрессором. Он управляет работой электродвигателя. Если привод компрессора отключить, то разгрузочный клапан, имеющийся на ресивере, сбрасывает излишек сжатого воздуха (до 2 ат) в атмосферу, разгружая тем самым подвижные части компрессора от избыточного усилия, которое им придётся развить при повторном включении компрессора. Тем самым предотвращается критическая перегрузка двигателя по допустимому крутящему моменту. Когда разгруженный двигатель запускается, клапан запирается, и не создаёт лишней нагрузки на привод.

Механический выключатель исполняет функцию stand by, предотвращая случайный пуск двигателя. После нажатия кнопки привод включается, и компрессор действует в автоматическом режиме. При отключении кнопки двигатель компрессора не запустится даже в том случае, когда давление в напорной пневмосети ниже требуемого.

С целью повышения безопасности работ промышленные конструкции реле давления компрессора оснащаются также предохранительным клапаном. Он полезен, например, при внезапной остановке двигателя, поломке поршня или иной нештатной ситуации.

Опционально в корпус прессостата может быть вмонтировано и тепловое реле, при помощи которого мониторится сила тока в первичной цепи. Если по каким-либо причинам этот параметр возрастает, то, во избежание перегрева и последующего пробоя обмоток, тепловое реле выключит электродвигатель.

Как подключить и настроить реле давления?

В общей принципиальной схеме компрессорной установки реле давления располагают между разгрузочным клапаном и вторичной цепью управления двигателем. Обычно прессостат снабжается четырьмя резьбовыми головками. Одна их них предназначена для присоединения устройства к ресиверу, а вторая – для подключения контрольного манометра. Один из остальных разъёмов может быть использован для установки предохранительного клапана, а на оставшийся ставится обычная резьбовая заглушка с резьбой ¼ дюйма. Наличие свободного разъёма позволяет устанавливать контрольный манометр в месте, удобном пользователю.

Подключение прессостата ведут в следующей последовательности:

При подключении необходимо проверить, соответствует ли напряжение в сети заводским настройкам реле давления компрессора. Например, в трёхфазной сети напряжением 380 В, реле должно иметь трёхконтактную группу (две фазы+ноль), а для напряжения 220 В – двухконтактную.

Настройку производят при заполненном не менее, чем на две трети ресивере. Для выполнения этой операции реле отключают от электросети, и, сняв верхнюю крышку, изменяют сжатие двух пружин. Регулировочный винт, на который насажена ось пружины большего диаметра, отвечает за верхний предел рабочего давления. На плате рядом с ним обычно указывается общепринятый символ давления (Р – pressure), а также указывается направление вращения винта, которым эта давление уменьшается или увеличивается. Второй, меньшего размера, регулировочный винт отвечает за установку необходимого диапазона (разности) давления. Он маркируется условным обозначением ΔР, и также снабжается указателем направления вращения.

Для сокращения времени настройки, в некоторых конструкциях регулировочный винт для изменения верхнего предела давления выводится наружу корпуса прессостата. Контроль результата производится по показаниям манометра.

Реле давления своими руками

При известных навыках, а также наличия исправного термореле от списанного холодильника, прессостат можно изготовить и самостоятельно. Правда, особыми практическими возможностями он обладать не будет, поскольку способность держать верхнее давление ограничивается прочностью резинового сильфона.

Термореле типа KTS 011 наиболее удобны для переделки в реле давления компрессора, поскольку обладают строго обратной последовательностью своего срабатывания: при увеличении температуры в холодильной камере реле включается, а при снижении – отключается.

Суть и последовательность проведения работ следующая. После вскрытия крышки устанавливают расположение нужной группы контактов, для чего достаточно прозвонить цепь. Вначале дорабатывается соединение термореле с компрессором. Для этого выходной патрубок вместе с контрольным манометром присоединяются к разгрузочному клапану, а контактные группы – к клеммам цепи электродвигателя. Под крышкой термореле обнаружится регулировочный винт. При включении компрессора (ресивер должен быть заполнен не более, чем на 10…15 % своего номинального объёма) последовательно выполняют вращение винта, контролируя результат по показаниям манометра. Для установки нижнего положения (определяющего минимальное давление воздуха) придётся постепенно передвигать шток лицевой кнопки. Для этого крышка устанавливается на место, а регулировка фактически производится вслепую, поскольку второй манометр подключить уже некуда.

Из соображений безопасности диапазон регулировки давлений при помощи такого термореле не может быть более 1…6 ат, однако, используя приборы с более прочным сильфоном, можно увеличить верхний диапазон до 8…10 ат, чего в большинстве случаев бывает вполне достаточно.

После проверки работоспособности реле обрезают капиллярную трубку, и выпускают находившийся там хладагент. Конец от трубки впаивается в разгрузочный клапан.

Далее выполняются работы по подключению самодельного прессостата к схеме управления компрессором: при помощи гайки реле присоединяется к плате управления, на штоке выполняется резьба, и накручивается контргайка, вращая которую, можно регулировать пределы изменения давления воздуха.

Учитывая, что контактная группа любого термореле от холодильника рассчитана за достаточно большие токи, то таким способом можно коммутировать цепи значительной мощности, в том числе – и вторичные цепи управления двигателем компрессора.

Реле давления – это устройство, предназначенное для автоматического включения и выключения электродвигателя компрессора. Часто его еще называют прессостат или телепрессостат. В основном реле применяется в системе управления поршневыми компрессорами для поддержания необходимого рабочего давления воздуха в ресивере. Очень редко его можно встретить на винтовых компрессорах, но там, как правило, устанавливается другая автоматика.

Так выглядит реле

В зависимости от величины давления в пневмосистеме, реле замыкает или размыкает цепь питания, запуская тем самым компрессор при низком давлении и останавливая при достижении максимального значения.

Это стандартный принцип работы, основанный на использовании в электрической схеме нормально замкнутого контакта для управления двигателем.

Существуют модели с обратным принципом действия, т.е. при достижении минимального значения давления в системе реле будет выключать электродвигатель, при максимальном – включать. Такая схема собирается с нормально разомкнутым электрическим контактом.

Рабочим механизмом реле служат пружины различной степени жесткости, которые реагируют на изменение давления в системе. В процессе работы сравниваются силы, возникающие в результате давления сжатого установкой воздуха, и силы упругой деформации пружин. При изменении давления срабатывает пружинный механизм, и реле подключает или отключает цепь электропитания.

Комплектующие

Реле давления воздуха для компрессора дополнительно может быть оснащено:

• Механическим переключателем. Он служит для включения и выключения режима автоматической работы установки. Переключатель обычно имеет два состояния: «ВКЛ» и «ВЫКЛ». В положении «ВКЛ» компрессор будет автоматически подключаться к сети и отключаться в соответствии с заданными значениями максимального и минимального давления газа в системе. В состоянии «ВЫКЛ» на электропривод электропитание не подается.
• Разгрузочным клапаном, который устанавливается между камерой сжатия установки и обратным клапаном на компрессоре. Когда двигатель останавливается, разгрузочный клапан срабатывает (открывается) и стравливает давление из поршневого блока (установка разгружается). При следующем запуске и разгоне двигателя клапан закрывается нагнетаемым давлением, значительно облегчая тем самым пуск установки из отключенного состояния. Существует также разгрузочный клапан с отложенным срабатыванием. Он дополнительно помогает электродвигателю в момент пуска, оставаясь открытым до достижения определенного давления (около 2 атм) в системе. Этого времени достаточно, чтобы двигатель развил максимальные обороты и крутящий момент.
• Предохранительным клапаном. Такой элемент защитит установку в случае неправильной работы реле. Если давление поднимется выше допустимого значения, а реле не сработает, то предохранительный клапан откроется и сбросит давление в системе. Это позволит избежать серьезных аварий и нежелательных последствий в случае сбоя системы управления.
• Тепловым реле для защиты электродвигателя. Оно ограничивает такую величину, как сила питающего тока, чтобы предотвратить выгорание обмоток двигателя. Требуемое значение силы тока можно выставить с помощью специального регулятора. При превышении этого значения двигатель будет немедленно отключен от электрической сети.

Схема подключения

Реле давления воздуха выпускаются для различных схем подключения нагрузки. Если приводным электродвигателем служит однофазный движок, то устанавливают реле на 220 В, которое имеет две группы контактов. В случае, когда нагрузка трехфазная, используется модель на 380 В с тремя электрическими контактами, чтобы замыкать одновременно все три фазы.

Схема гаек регулирования давления

Стоит избегать такой ситуации, как подключение трехфазного электродвигателя при помощи реле давления на 220 В, т.к. в этом случае одна фаза питающей сети не отключается от нагрузки.

Соединительные фланцы

Некоторые фирмы-производители комплектуют свои реле дополнительными соединительными фланцами. Обычно их количество не превышает 3-х, а стандартный диаметр отверстия 1/4″.

Такое исполнение позволяет установить на компрессор параллельно какие-нибудь вспомогательные устройства, к примеру, предохранительный клапан, разгрузочный клапан или манометр. Главное входное отверстие может иметь диаметр 1/4″, 3/8″ или 1/2″.

Монтаж реле давления компрессора

Довольно часто возникает вопрос: как подключить реле давления воздуха к компрессору? Для ввода устройства в эксплуатацию необходимо:

1. Через главное входное отверстие подключить реле непосредственно к ресиверу.
2. Для реле с дополнительными фланцами установить, если есть необходимость, манометр.
3. Если компрессор требует, то подключить к фланцам разгрузочный и предохранительный клапана.
4. Неиспользуемые соединительные порты обязательно закрыть специальными заглушками.
5. Подключить к контактам реле цепь управления электродвигателем. Ток, потребляемый двигателем, не должен превышать допустимый ток контактов реле. Привода малой мощности можно подключать напрямую, а в остальных случаях следует дополнительно установить магнитный пускатель соответствующей величины.
6. Задать величину минимального и максимального давления в системе с помощью регулировочных винтов.

Особое
внимание стоит обратить на то, что настройка реле компрессора должна производиться под давлением, но питание двигателя должно быть отключено.

Настройка реле давления

Прессостат поставляется уже отрегулированным фирмой-изготовителем и не требует регулировок со стороны потребителя. Однако бывают такие ситуации, когда просто необходимо изменить заводские настройки. Прежде всего нужно узнать, в каком диапазоне будет работать компрессор. По манометру необходимо определить, при каком давлении сжатого воздуха реле должно включать электродвигатель, а при каком выключать.

После того, как необходимые значения найдены, нужно обязательно отключить компрессор от электрической сети. После того, как установка отключена, снять крышку реле. Под верхней крышкой располагаются два винта: большой и немного меньше.

Правильное подключение блока автоматики

С помощью большего винта регулируется, как правило, верхнее давление, т.е. максимальное, при котором приводной двигатель будет отключаться. Он обычно обозначен символом «P» и стрелкой со знаками «+» и «-». Для увеличения значения выключения винт необходимо вращать в сторону знака «+», для уменьшения, соответственно, в сторону «-».

Меньший винт регулирует разность давления отключения и включения. Обозначается символом «ΔP» и стрелкой. Величина этой разности давлений в большинстве случаев составляет 1-2 бар. Чем выше значение «ΔP», тем реже компрессор будет включаться, однако повышается перепад давлений в пневмосистеме.

Заключение

В заключении хотелось бы подчеркнуть, что воздушный компрессор является универсальным оборудованием, без которого очень трудно обойтись при проведении различных строительных и ремонтных работ.

Пневматический инструмент гораздо легче, удобнее и безопаснее бензинового или электрического. Также существует большое количество дополнительных приспособлений для работы со сжатым воздухом: пистолет для подкачки шин, промывочный пистолет, продувочный пистолет, покрасочный пистолет, удлинитель, пескоструйная насадка для компрессора и др.

С помощью реле давления воздуха установка может работать в автоматическом режиме, поддерживая требуемый уровень давления в ресивере. Использование реле давления воздуха и других средств защиты и управления позволяет предотвратить поломку инструмента, выход из строя оборудования и перебои в работе.

Сам сделал и отрегулировал реле давления воздуха для компрессора: узнайте как

Российский рынок предлагает потенциальному потребителю большое количество разного инструмента. Анализируя состояние рынка, эксперты отмечают некоторый рост популярности пневмоинструмента. Однако, превосходя по основным параметрам (мощность, надежность, долговечность) традиционные виды электроинструмента, пневмоинструмент требует наличия источника сжатого воздуха. Таким источником служит воздушный компрессор. приобретение которого для выполнения разовых работ экономически нецелесообразно. Именно поэтому, широко применяемый профессионалами, пневмоинструмент редко используется в быту.

Именно это устройство регулирует давление воздуха в компрессоре

Конструктивно воздушный компрессор представляет собой устройство, изготовить которое под силу человеку, обладающему определенными знаниями и навыками выполнения слесарных и электромонтажных работ в домашних условиях. Ответственный узел — реле давления воздуха (прессостат), установить и отрегулировать которое можно самостоятельно. Кроме того, самостоятельно можно устранить и простейшие неисправности прессостата.

Реле давления: назначение и принцип действия

Прессостат представляет собой устройство (исполнительный механизм), с помощью которого включается или выключается электродвигатель компрессора. Он монтируется на резервуар (ресивер) и подключается к его обратному клапану и головке компрессора.

Прессостат обеспечивает работу всего изделия в автоматическом режиме. С его помощью поддерживается необходимое давление воздуха в ресивере.

Принцип работы такого реле заключается в использовании нормально замкнутого контакта в электрической схеме управления электродвигателем. В зависимости от величины давления воздуха в пневмосистеме, происходит замыкание или размыкание цепи электропитания. При этом происходит запуск двигателя при недостаточном давлении воздуха или его обесточивание при достижении максимального значения.

В качестве рабочего механизма прессостата используются пружины различной жесткости, по разному реагирующие на изменение величины давления воздуха в ресивере. Исполнительный механизм срабатывает за счет сил упругой деформации пружин в результате давления сжатого воздуха, находящегося в ресивере. При этом происходит замыкание или размыкание контакта цепи электропитания двигателя.

Комплектующие

В общем случае в комплект прессостата входят (максимальная комплектация):

1. Разгрузочный клапан.
2. Тепловое реле защиты двигателя.
3. Механический переключатель.
4. Предохранительный клапан.

Предохранительный клапан — важный элемент прессостата

Каждое из этих устройств выполняет определенные функции:

• Разгрузочный клапан — открывается при остановке двигателя и сбрасывает давление из пневмомагистрали. При следующем включении и разгоне электродвигателя обратный клапан запирается, что обеспечивает облегченный запуск всего устройства из выключенного состояния.
• Тепловое реле защиты двигателя — ограничивает силу тока в обмотках. Специальным регулировочным элементом устанавливают допустимую силу тока, превышение которой приведет к отключению электродвигателя.
• Механический выключатель — включает автоматический режим работы изделия (положение AUTO) и позволяет принудительно отключить двигатель (положение OFF).
• Предохранительный клапан — срабатывает, если прессостат компрессора выйдет из строя и производит аварийный сброс сжатого воздуха из ресивера, не допуская повышения давления выше допустимого значения.

Схема подключения

Существующие реле давления воздуха для компрессора 220 В применяют в различных схемах подключения нагрузки.

1. В случае использования однофазного электродвигателя используют прессостат с двумя контактными группами. рассчитанный на работу в сети напряжением 220 В.
2. При наличии трехфазного двигателя применяют реле с рабочим напряжением 380 В, оснащенное тремя контактными группами.

Подключают прессостат к электрической схеме компрессора с помощью специальных контакторов (разъемов), встроенных в его корпус.

Соединительные фланцы

Соединяют прессостат с ресивером при помощи резьбового фланца со стандартной внутренней резьбой ¼ дюйма. Многие реле давления оснащаются 4-х сторонним фланцем, позволяющим, при необходимости, подключить к нему до трех дополнительных устройств, например:

1. Манометр.
2. Предохранительный клапан.
3. Разгрузочный клапан.

Если необходимости в подключении дополнительных устройств нет, то фланцы закрываются специальными заглушками.

ВАЖНО: резьбовые отверстия фланцев имеют размеры 3/8 или ½ дюйма. Дополнительные устройства также должны иметь соответствующую резьбу.

Ресивер, реле — все в сборе, отличный компрессор

Реле давления компрессора крепится непосредственно на его резервуар (центральный фланец с резьбой ¼ дюйма). При необходимости, через свободные фланцы устанавливаются дополнительные устройства. Если необходимости в дополнительных устройствах нет, то резьбовые отверстия фланцев закрывают специальными заглушками.

Цепь управления включением и выключением электродвигателя компрессора соединяется с контактами реле давления.

ВНИМАНИЕ! Если ток нагрузки превышает допустимую мощность контактов реле, необходимо при подключении использовать сетевой контактор (магнитный пускатель).

Серийно выпускаемые прессостаты не нуждаются в настройке. Однако при эксплуатации компрессора могут возникнуть ситуации, при которых необходимо изменить пороги срабатывания его исполнительного механизма. Порядок выполнения регулировочных работ:

1. Определить диапазон изменения величины давления сжатого воздуха.
2. Отключить изделие от электрической сети.
3. Снять верхнюю крышку прессостата.
4. Установить необходимые значения порогов срабатывания реле с помощью двух специальных регулировочных подпружиненных винтов, находящихся под крышкой. Величину установленных значений контролируют с помощью манометра.
5. Регулировку верхнего порога срабатывания прессостата, при котором электродвигатель отключается, осуществляют с помощью регулировочного винта, обозначенного символом «Р9raquo;. Для изменения порога срабатывания исполнительного механизма необходимо вращать винт по стрелке в сторону, соответствующую обозначениям «+9raquo; и «-9raquo;.
6. Настройку нижнего порога срабатывания прессостата, при котором двигатель будет автоматически включаться, производят путем вращения второго регулировочного винта с символом «5Р9raquo; в сторону обозначений «+9raquo; и «-9raquo;.
7. Установить верхнюю крышку реле давления воздуха на место.

Прессостат своими руками

Взявшись за самостоятельное изготовление воздушного компрессора. некоторые мастера-любители могут решиться и на изготовление реле давления своими руками.

Самостоятельное изготовление оборудования — это интересно, практично и очень экономно

В Интернете можно найти варианты самодельных устройств, например, изготовленных из термореле от холодильника или выполненных с использованием деталей от компакт-дисков и пластиковых бутылок. Однако необходимо отметить, что их конструкция не идет ни в какое сравнение с конструкцией серийно выпускаемого прессостата для компрессора. Кроме того, использование самодельного устройства, в случае внезапного выхода из строя, может привести к возникновению аварийной ситуации с непредсказуемыми последствиями для окружающих.

СОВЕТ: учитывая, что реле давления воздуха является одним из самых ответственных узлов компрессора, лучше даже в самодельный компрессор устанавливать прессостат промышленного производства.

Неисправности реле и их устранение

Существует несколько характерных неисправностей, присущих прессостатам. Чаще всего в этих случаях реле просто меняют на новое, но бывают и такие поломки, которые можно устранить своими руками. Среди них чаще других встречаются:

1. Утечка воздуха через прессостат при остановке компрессора.Причиной неисправности является загрязнение обратного клапана ресивера.Для устранения неисправности необходимо стравить сжатый воздух из резервуара, снять заглушку клапана и очистить седло клапана и уплотнительное кольцо.
2. При работе компрессора происходит утечка сжатого воздуха через реле давления.Это происходит из-за поломки пускового клапана.Устраняется неисправность путем замены прокладки пускового клапана.
3. Компрессор начинает часто включаться.Это происходит вследствие вибрации компрессора и смещения положения регулировочных винтов. Необходимо проверить пороги включения и выключения прессостата и отрегулировать их согласно указаниям, изложенным в разделе «Настройка9raquo;.
4. Компрессор не включается.В этом случае причин может быть несколько, но одна из них связана с подгоранием контактной группы реле давления. Подгорание контактов происходит вследствие электро-искровой эрозии, возникающей при размыкании контактной группы.

Устранить неисправность можно:

• заменив прессостат;
• очистив контактирующие поверхности (продлевает жизнь устройства на 2-3 месяца);
• заменив контактную группу на новую (не все модификации имеются в продаже);
• отремонтировав контактную группу самостоятельно (замена контактов в клеммах).

Ремонт контактной группы своими руками

Начав ремонт, необходимо стравить воздух из ресивера, обесточить компрессор и демонтировать прессостат. Ремонтные работы осуществляют в следующем порядке:

1. Снимаем защитный кожух.
2. Отсоединяем провода, идущие к контактной группе.
3. При помощи плоской отвертки вынимаем контактную группу и клеммодержатель. Нужно запомнить положение возвратной пружины, которая может «выстрелить9raquo; при демонтаже контактной группы.Вытащить клеммы из держателя и высверлить из них выгоревшие контакты.
4. Взять кусочек медной проволоки длиной 10 мм и вставить в высверленное отверстие. Диаметр проволоки должен обеспечить плотную посадку в это отверстие.
5. С двух сторон обжать проволоку таким образом, чтобы гарантировать ее надежное крепление в отверстии.
6. При необходимости ту же процедуру повторить с остальными клеммами.
7. Собрать контактную группу, выполнив необходимые операции в обратном порядке.
8. Установить контактную группу на место и закрыть прессостат крышкой.

ИНТЕРЕСНО: представитель сервисной службы, приехавший устранить неисправность компрессора, в случае поломки прессостата будет настаивать на замене. Чистить и менять детали контактной группы он не станет, так как выполнение таких работ обойдется потребителю дороже, чем приобретение и установка нового.

Реле давления воздуха для компрессора: изготовление и схема подключения

Реле давления воздуха для компрессора — важный элемент механизма, его составная часть. Без него компрессор если и сможет работать, то не долго. А получаемый временный результат будет чудовищным. Давление на выходе будет скачкообразным, а электродвигатель быстро выйдет из строя.

Назначение

Работа любого воздушного компрессора связана с получением струи воздуха. Она должна быть определённого давления, отличаться стабильностью, равномерностью. Должна присутствовать возможность изменения параметров воздушной струи. Любой компрессор имеет резервуар для воздуха (ёмкость в виде баллона). В нём должно присутствовать требуемое давление. Если оно начинает падать — необходимо включить двигатель и пополнить запас израсходованного воздуха.

Если давление стало избыточным — необходимо прекратить подачу воздушной массы. В противном случае резервуар просто разорвёт. Именно реле и регулятор давления управляют этим процессом. Качественная работа этого механизма обеспечивает сохранность двигателя, предохраняет его от частого включения и выключения, делает работу системы равномерной. Мембрана резервуара конструктивно соединена с выключателем реле. Перемещаясь, она включает или выключает реле.

Подключение

Всегда актуален и важен вопрос: «Как подключить реле грамотно, без ошибок?» Подключить это устройство своими руками можно, если Вы обладаете серьёзными навыками электротехнических и пусконаладочных работ. Но лучше воспользоваться помощью грамотного специалиста. Подключение реле давления требует внимания и бдительности. При замене и подключении необходимо точно знать, какое напряжение в Вашей сети: 220В или 380В.

Схема подключения реле к компрессору предполагает несколько ответственных моментов. Реле работает по принципу сравнения величин сил давления воздуха. Для настройки этого устройства необходимо предварительно зафиксировать с помощью манометра давление включения и отключения. Потом отсоединить электрическое питание.

Любое реле в своей конструкции имеет регулировочные винты. С их помощью подбирают величину воздушного потока, при котором происходит срабатывание устройства. Выполняется несколько комбинаций, каждая из которых сопровождается пуском компрессора. Работает обычный принцип подбора наиболее оптимального, точного варианта. Схема подключения и настройки может быть стандартной, а может быть разработана самостоятельно.

Кустарное изготовление

Изготовить реле самому, в условиях гаража очень сложно. Надо иметь гениальные знания, обладать в своей мастерской сложными технологиями. В работе устройства заложен принцип срабатывания механизма при прохождении через специальные элементы электрического тока. Эти элементы, при определённой величине тока, нагреваются, выполняя включение или выключение механизма. Даже опытному электромеханику сделать такой механизм будет сложно. При изготовлении самодельного компрессора используют старые холодильники, которые всегда имеют собственное реле.

Приобретение

Реле для воздушного компрессора работает в непростых условиях, оно подвергается износу и может выйти из строя. Ремонт — очень сложное, нерентабельное дело. Более выгодно заменить устройство на абсолютно новое. Нет смысла конструировать самостоятельно, если его можно купить. Минимальная средняя цена составляет 600 — 800 рублей. Есть дорогие варианты фирменных производителей, но они стоят на порядок выше. Если есть такие деньги, то проще купить абсолютно новый компрессор.

More from my site

Реле давления для компрессора. Подключение и настройка

Бюджетные модели воздушных компрессоров не всегда комплектуются реле давлением, поскольку аналогичные приборы устанавливаются на ресивере. Поэтому производители данной техники считают, что визуального контроля давления, развиваемого компрессором на основании показаний манометров вполне достаточно. Вместе с тем при длительных работах, во избежание перегрева двигателя целесообразно устанавливать реле давления и на компрессор. Тогда включение и выключение привода будет выполняться автоматически.

Устройство и схема реле давления к компрессору

Все реле давления компрессора подразделяются на два типа:

• Выключающие электродвигатель компрессора при превышении давления воздуха в сети выше допустимых пределов (такие конструкции называют нормально разомкнутыми);
• Включающие электродвигатель компрессора при уменьшении давления в сети ниже допустимых пределов (такие конструкции называют нормально замкнутыми).

Исполнительным элементом реле давления для компрессора являются пружины, сила сжатия которых изменяется специальным винтом. В заводских настройках сила сжатия пружин обычно устанавливается на давление в пневмосети от 4 до 6 ат, о чём сообщается в инструкции пользователя.
Поскольку жёсткость и гибкость пружинных элементов зависят от температуры окружающего воздуха, то все конструкции промышленных прессостатов рассчитаны на устойчивую работу в диапазоне температур от -5 до +80ºС.

В конструкцию реле давления входят два обязательных подузла – разгрузочный клапан и механический выключатель.
Разгрузочный клапан подключается к воздухоподводящей магистрали между ресивером и компрессором. Он управляет работой электродвигателя. Если привод компрессора отключить, то разгрузочный клапан, имеющийся на ресивере, сбрасывает излишек сжатого воздуха (до 2 ат) в атмосферу, разгружая тем самым подвижные части компрессора от избыточного усилия, которое им придётся развить при повторном включении компрессора. Тем самым предотвращается критическая перегрузка двигателя по допустимому крутящему моменту. Когда разгруженный двигатель запускается, клапан запирается, и не создаёт лишней нагрузки на привод.

Механический выключатель исполняет функцию stand by, предотвращая случайный пуск двигателя. После нажатия кнопки привод включается, и компрессор действует в автоматическом режиме. При отключении кнопки двигатель компрессора не запустится даже в том случае, когда давление в напорной пневмосети ниже требуемого.

С целью повышения безопасности работ промышленные конструкции реле давления компрессора оснащаются также предохранительным клапаном. Он полезен, например, при внезапной остановке двигателя, поломке поршня или иной нештатной ситуации.

Опционально в корпус прессостата может быть вмонтировано и тепловое реле, при помощи которого мониторится сила тока в первичной цепи. Если по каким-либо причинам этот параметр возрастает, то, во избежание перегрева и последующего пробоя обмоток, тепловое реле выключит электродвигатель.

Как подключить и настроить реле давления?

В общей принципиальной схеме компрессорной установки реле давления располагают между разгрузочным клапаном и вторичной цепью управления двигателем. Обычно прессостат снабжается четырьмя резьбовыми головками. Одна их них предназначена для присоединения устройства к ресиверу, а вторая – для подключения контрольного манометра. Один из остальных разъёмов может быть использован для установки предохранительного клапана, а на оставшийся ставится обычная резьбовая заглушка с резьбой ¼ дюйма. Наличие свободного разъёма позволяет устанавливать контрольный манометр в месте, удобном пользователю.

Подключение прессостата ведут в следующей последовательности:

1. Присоединяют устройство к разгрузочному клапану ресивера.
2. Устанавливают контрольный манометр (если в нём нет необходимости, то резьбовой вход также заглушают).
3. Подключают к контактам клеммы цепи управления электродвигателем (с учётом выбранной схемы подключения – к нормально разомкнутым, либо нормально замкнутым контактам). При колебаниях напряжения в сети подключение выполняют не напрямую, а через сетевой фильтр. Это требуется также и тогда, когда мощность, на которую рассчитаны контакты, превышает мощность тока нагрузки двигателя.
4. При необходимости регулировочными винтами настраивают реле на нужные значения давления сжатого воздуха.

При подключении необходимо проверить, соответствует ли напряжение в сети заводским настройкам реле давления компрессора. Например, в трёхфазной сети напряжением 380 В, реле должно иметь трёхконтактную группу (две фазы+ноль), а для напряжения 220 В – двухконтактную.

Настройку производят при заполненном не менее, чем на две трети ресивере. Для выполнения этой операции реле отключают от электросети, и, сняв верхнюю крышку, изменяют сжатие двух пружин. Регулировочный винт, на который насажена ось пружины большего диаметра, отвечает за верхний предел рабочего давления. На плате рядом с ним обычно указывается общепринятый символ давления (Р – pressure), а также указывается направление вращения винта, которым эта давление уменьшается или увеличивается. Второй, меньшего размера, регулировочный винт отвечает за установку необходимого диапазона (разности) давления. Он маркируется условным обозначением ΔР, и также снабжается указателем направления вращения.

Для сокращения времени настройки, в некоторых конструкциях регулировочный винт для изменения верхнего предела давления выводится наружу корпуса прессостата. Контроль результата производится по показаниям манометра.

Реле давления своими руками

При известных навыках, а также наличия исправного термореле от списанного холодильника, прессостат можно изготовить и самостоятельно. Правда, особыми практическими возможностями он обладать не будет, поскольку способность держать верхнее давление ограничивается прочностью резинового сильфона.

Термореле типа KTS 011 наиболее удобны для переделки в реле давления компрессора, поскольку обладают строго обратной последовательностью своего срабатывания: при увеличении температуры в холодильной камере реле включается, а при снижении – отключается.

Суть и последовательность проведения работ следующая. После вскрытия крышки устанавливают расположение нужной группы контактов, для чего достаточно прозвонить цепь. Вначале дорабатывается соединение термореле с компрессором. Для этого выходной патрубок вместе с контрольным манометром присоединяются к разгрузочному клапану, а контактные группы – к клеммам цепи электродвигателя. Под крышкой термореле обнаружится регулировочный винт. При включении компрессора (ресивер должен быть заполнен не более, чем на 10…15 % своего номинального объёма) последовательно выполняют вращение винта, контролируя результат по показаниям манометра. Для установки нижнего положения (определяющего минимальное давление воздуха) придётся постепенно передвигать шток лицевой кнопки. Для этого крышка устанавливается на место, а регулировка фактически производится вслепую, поскольку второй манометр подключить уже некуда.

Из соображений безопасности диапазон регулировки давлений при помощи такого термореле не может быть более 1…6 ат, однако, используя приборы с более прочным сильфоном, можно увеличить верхний диапазон до 8…10 ат, чего в большинстве случаев бывает вполне достаточно.

После проверки работоспособности реле обрезают капиллярную трубку, и выпускают находившийся там хладагент. Конец от трубки впаивается в разгрузочный клапан.

Далее выполняются работы по подключению самодельного прессостата к схеме управления компрессором: при помощи гайки реле присоединяется к плате управления, на штоке выполняется резьба, и накручивается контргайка, вращая которую, можно регулировать пределы изменения давления воздуха.

Учитывая, что контактная группа любого термореле от холодильника рассчитана за достаточно большие токи, то таким способом можно коммутировать цепи значительной мощности, в том числе – и вторичные цепи управления двигателем компрессора.

Реле Давления Из Термо Реле Холодильника

• Город: Белгород

Термо реле применяемое для установки температуры в рабочей камере холодильника (в дальнейшем по тексту — ТР) работает в обратном порядке от необходимого для использования его в качестве реле давления, т.е. при повышении давления в трубке и сильфоне (при повышении температуры в камере) ТР срабатывает, запуская компрессор, а по достижении необходимой отрицательной температуры. т.е. при снижении давления в сильфоне, выключает компрессор.
На каком то сайте встречал предложение об использовании электромагнитного реле для инвертировании сигнала ТР в сигнал управления компрессором. Правильное решение. Но как-то не «в жилу» установка дополнительного элемента. Известно – чем проще решение, тем ближе к идеальному.
А главное — не было инфы о том, в каком диапазоне давлений может работать ТР без существенных переделок?
Сейчас раздобыл БУ компрессор — «горшок» на 9л в мин и сижу над списком комплектующих. Определяюсь с предстоящими материальными затратами.

С обратным клапаном уже определился. Мой компрессор (ХКВ 6 – 1ЛБ ХКЛ) без напряга стартует при 4атм на выходе — клапан вычеркнут.

Ресивер. В наличии углекислотный, на 5л. Не нравится 150атм рабочее при потребных не более 10атм и, соответственно, излишний вес. Что касается объёма ресивера — теоретически вопрос не решаемый. Внутренний голос подсказывает что его объём должен лежать в пределах 40 — 60сек объёмной производительности компрессора. Т.е. при первом включении ресивер должен заполняться за 5 – 6 минут. С точки зрения общего дизайна компрессора то тоже …. что-то не очень. Сейчас осваиваю стеклоткань + эпоксидка для другого изделия (краскопульт на базе вентиляторного блока пылесоса) Возможно ресивер сделаю по этой же технологии.

Редуктор давления воздуха. Заказал сыну БПО – 5. Но смотрю на ТР марки Т 110 и испытываю непонятное волнение — всё при нём. и диафрагма, которая – сильфон. и рабочая пружина. и красивый механизм регулировки…. но пока нет времени. Может кто то подключится…?!

Воздухоподготовка. Фильтр и конденсатоуловители — вопрос ясен — магазин.

В своих развалах нахожу Т 011 с переключающей группой контактов и идентичный ТЧМ 012.
Правда у него есть место но отсутствует как раз нужный нам, второй (неподвижный) контакт. Вопрос легко исправимый. Но, это пока за целью эксперимента. У него обрезан конец трубки, т.е. сильфон уже разгерметизирован. Для эксперимента использую это ТР.

Залуживаю конец трубки, надеваю штуцер (латунный от БУ шланга смесителя рукомойника) развальцовываю трубку и пропаиваю оловом по торцу. С помощью кусочка шланга подсоединяю к воздухораспределительной гребёнке. Снимаю крышку с термо реле.

Включаю компрессор и вращая регулировочный винт (латунный в нижней части снимка) по часовой стрелке добиваюсь срабатывания реле при 5,5атм. (При большем давлении начинает травить скрутка на компрессор.) Собственно мне как раз такое давление и нужно. Вообще верхний предел можно значительно повысить. Дело в том, что гайка, в которую входит регулировочный винт, по сути, сама является винтом имеющем шлиц и внешнюю нарезку под пружину. Вращением этого винта изменяется рабочая длина и, тем самым, жёсткость пружины.(по снимку видно что имеется значительный резерв. Только зачем мне экстрим?) Что касается установки нижнего предела давления то в ходе эксперимента его осуществлял имеющимся штоком-кнопкой с лицевой стороны, для чего крышку ТР пришлось поставить на место. Результат (по ощущениям. т.к. трудно фиксировать шток в ручную) регулируется от ноля до почти установленного максимума.

Результат эксперимента = ОТВЕТ термо реле типа Т 011 может быть использовано в качестве реле давления при давлении воздуха от 0 до 6 атм

Винт установки нижнего давления.

Находим винт М3 длиной 20мм и гайку М3, желательно квадратную. Снимаем пружину и шток с крышки ТР. Гайку обезжириваем (ободрал надфилем). На винт наматываем полоску газеты до диаметра обеспечивающего плотную установку винта(для обеспечения соосности) в отверстие с лицевой стороны крышки. На 2 – 3 витка накручиваем гайку и в меру нагретым паяльником затапливаем гайку в пластик крышки.
Рис 3

Работу надо проводить аккуратно чтобы нанести минимальный ущерб прочности прилива с резьбой (на обратной стороне крышки) который в дальнейшем может быть использован для крепления ТР (кстати поэтому и гайка — квадратная).

Отрезаем тонкую часть штока. В оставшейся части со стороны реза по оси сверлим отверстие диам. 2,8 мм глубиной 5 мм. Торцовая площадка штока должна быть перпендикулярна оси винта.
Если получилось «как всегда» то напильник вам в руки и, желательно, дрель.

Собираем. На винт накручиваем контргайку, винт вкручиваем на место, на винт накручиваем шток, плотно, если необходимо – с клеем. Этап завершён.
Рис 4

Идеальный случай – полноценная (т.е. все контакты на месте) переключающая группа контактов. Наши 2 и 3.

Ещё раз — наши нормально замкнутые т.е. средний и правый (неподвижный).

Проблема может быть в следующем:
– сейчас, с целью экономии, контакты реле делают комбинированными, т.е. рабочая зона из серебра а крепёжная (заклёпка) из меди. На фото рабочая зона контакта расположена слева т.е. со стороны левого — неподвижного контакта. а мне нужен контакт с правой стороны. Я намеревался спилить заклёпку (с права) и, вместо неё, припаять серебряный контакт такой же толщины (дабы не изменять геометрию). Для того, чтобы делать это было удобнее, попытался полностью снять средний контакт. вывод которого. как оказалось, сделан из хрупкой латуни. Сообразил, что правильнее спилить заклёпку соединяющую вывод с ламелью контакта. Но к счастью и этого делать не пришлось. Случайно заметил что средний контакт полностью. выполнен из серебра. Поэтому ограничился выравниванием верха контакта с помощью тонкой шкурки. (подробно расписываю — может кому то поможет в случае необходимости в более серьёзной доработке).

И. в заключении, для любителей «экстра!» (только тех у кого голова и руки дружат.). Дело в том что сила сжатия рабочих контактов (определяет долговечность контактной пары) в нашем случае определяется только жёсткостью ламели. Можно добавить усилие от переключающего элемента…. или заменить ламель на более жёсткую.

Перед сборкой — завершающие штрихи.
С пластиковой гайки, используемой для крепления ТР, ножом срезаем верхний прилив (что бы не мешал контргайке)
В крышке ТР со стороны выводов сверлим отверстие диам. 6 мм для доступа к винту установки верхнего давления.
Собираем и, наконец — РЕЗУЛЬТАТ (с оставшимися зап. частями).\

Только теперь это не температурное реле, а полноценное, практически промышленное реле давления. В дальнейшем, в продолжении темы, дабы не утруждаться переписыванием реквизитов, буду именовать его РДВ-В.

Вот по теме пожалуй и всё. Надеюсь что понятно и вопросов не ожидаю. Но мало ли!?

Ну и… на посошок…

Сижу с одним компрессором на 9л в мин а чувствую что нужно 20л в мин т.е. два компрессора. Снимается проблема для работы с лаком, да и для термо паяльника нужен именно такой расход.
Если бы я имел…
То, имея два РДВ-В, создал бы «паровоз» со следующим алгоритмом управления:
Компрессора стоят, ресивер постепенно опорожняется. При достижении нижнего давления для «любимого» (более надёжного или менее изношенного) он запускается. Если его производительности не достаточно и давление продолжает снижаться то, запускается второй. На верхнем пределе сначала отключается второй …
Если «любимого» нет, т.е. компрессоры равноценны (на пример куплены новые) то в схему включается анализатор температуры. который при очередном запуске подключает к первому реле давления компрессор, имеющий более низкую температуру корпуса.
Интересный «наворот»! Но стоит ли игра свеч. — покажет только опыт.
Если бы я имел…

Дерзайте. Флаг Вам в руки.

Нельзя объять необъятное «а по сему» Зри в корень Козьма Прутков

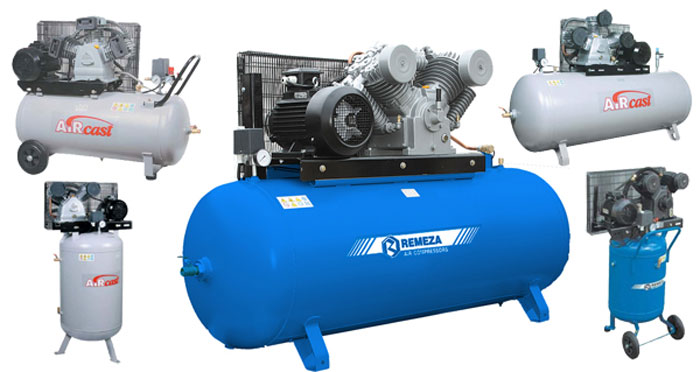

Одним из основных показателей воздушных компрессоров является рабочее давление. Другими словами, это уровень сжатия воздуха, созданный в ресивере, который необходимо поддерживать в пределах определенного диапазона. Вручную, ссылаясь на показатели манометра, это делать неудобно, поэтому поддержанием необходимого уровня сжатия в ресивере занимается блок автоматики компрессора.

Для поддержания давления в ресивере на определенном уровне, большинство воздушных компрессоров имеют блок автоматики, прессостат.

Данный элемент оборудования включает и отключает двигатель в нужный момент, не допуская превышения уровня сжатия в накопительной емкости или слишком низкого его значения
.

Реле давления для компрессора представляет собой блок, содержащий следующие элементы.

Кроме всего, автоматика на компрессор может иметь дополнения.

1. Клапан разгрузки
   . Предназначен для сброса давления после принудительной остановки двигателя, что облегчает его повторный запуск.
2. Тепловое реле
   . Данный датчик защищает обмотки двигателя от перегрева путем ограничения силы тока.
3. Реле времени
   . Устанавливается на компрессорах с трехфазным двигателем. Реле отключает пусковой конденсатор через несколько секунд после начала запуска двигателя.
4. Предохранительный клапан
   . Если произойдет сбой в работе реле, и уровень сжатия в ресивере поднимется до критических значений, то во избежание аварии сработает предохранительный клапан, сбросив воздух.
5. Редуктор.
   На данном элементе устанавливаются манометры для измерения давления воздуха. Редуктор позволяет выставить требуемый уровень сжатия воздуха, поступающего в шланг.

Принцип работы прессостата
выглядит следующим образом. После запуска двигателя компрессора в ресивере начинает повышаться давление. Поскольку регулятор давления воздуха подсоединен к ресиверу, то сжатый воздух из него поступает в мембранный блок реле. Мембрана под действием воздуха выгибается вверх и сжимает пружину. Пружина, сжимаясь, задействует переключатель, который размыкает контакты, после чего двигатель агрегата останавливается. При снижении уровня сжатия в ресивере, мембрана, установленная в регулятор давления, выгибается вниз. Пружина при этом разжимается, а переключатель замыкает контакты, после чего происходит запуск двигателя.

Схемы подключения прессостата к компрессору

Подключение реле, контролирующего степень сжатия воздуха, можно разделить на 2 части: электрическое подключение реле к агрегату и подсоединение реле к компрессору через соединительные фланцы. В зависимости от того, какой двигатель установлен в компрессоре, на 220 В или на 380 В, существуют разные схемы подключения прессостата.
Руководствуюсь этими схемами, при условии наличия определённых знаний в электротехнике, можно подключить данное реле своими руками.

Подключение реле к сети 380 В

Чтобы подключить автоматику к компрессору, работающему от сети 380 В, используют магнитный пускатель.
Ниже приведена схема подключения автоматики к трем фазам.

На схеме автоматический выключатель обозначен буквами “АВ”, а магнитный пускатель – “КМ”. Из данной схемы можно понять, что реле настроено на давление включения 3 атм. и отключения – 10 атм.

Подключение прессостата к сети 220 В

К однофазной сети реле подключается по схемам, приведенным далее.

На данных схемах указаны различные модели прессостатов серии РДК
, которые можно таким способом подключить к электрической части компрессора.

Совет! Под крышкой прессотата находятся 2 ряда клемм. Обычно возле них есть надпись “Motor” или “Line”, которые, соответственно, обозначают контакты для подключения двигателя и электрической сети.

Подсоединение прессостата к агрегату

Подключить реле давления к компрессору довольно просто.

После того, как полное подключение прессостата будет завершено, необходимо настроить его на правильную работу.

Регулировка давления в компрессоре

Как уже говорилось выше, после создания определенного уровня сжатия воздуха в ресивере, прессостат отключает двигатель агрегата. И наоборот, при падении давления до границы включения, реле снова запускает двигатель.

Важно! По умолчанию, реле, как однофазных аппаратов, так и агрегатов, работающих от сети 380 В, уже имеют заводские настройки. Разница между нижним и верхним порогом включения двигателя не превышает 2 бар. Данное значение изменять пользователю не рекомендуется.

Но нередко возникшие ситуации заставляют изменить заводские настойки прессостата и отрегулировать давление в компрессоре на свое усмотрение. Изменить получится только нижний порог включения, поскольку после изменения верхнего порога выключения в сторону увеличения воздух будет сбрасываться предохранительным клапаном.

Регулировка давления в компрессоре проводится следующим образом.

Кроме всего, необходимо настроить редуктор
, если он установлен в системе. Необходимо выставить на редукторе такой уровень сжатия, который соответствует рабочему давлению подключенного к системе пневматического инструмента или оборудования.

(1) — у реле давления серии РДК-xT10P-x вместо символа «ON» нанесен символ «AUTO».

Для ввода реле серии РДК в эксплуатацию необходимо:

• Подключить реле к ресиверу компрессора через порт G1/4”.
• Для реле с четырьмя портами установить манометр, если это необходимо, а неиспользуемые порты закрыть заглушками, например заглушкой FESTO B-1/4-50 (арт. F534214) или QSC-F-G1/4-I (арт. F556858).
• При необходимости подключить разгрузочный клапан к компрессору для облегчения его запуска. Если компрессор не требует подключения разгрузочного клапана, то разгрузочный клапан реле давления не подключается к компрессору.
• Подключить цепи управления электродвигателем к контактам реле (напрямую (2)
  или через сетевой контактор).
• Настроить верхний и нижний порог срабатывания с помощью регулировочных винтов под крышкой реле, если Ваше рабочее давления отличается от заводской настройки реле.

(2) — перед подключением убедитесь, что ток потребления электродвигателя не превышает максимально допустимый ток контактов реле.

Технические характеристики реле давления серии РДК:

(3) — реле давления серии РДК поставляются с уже настроенными, наиболее часто используемыми порогами срабатывания (4…6, 6…8 и 8…10 бар).

Монтаж реле давления серии РДК:

Настройка порогов срабатывания реле давления серии РДК:

Для настройки верхнего и нижнего порогов срабатывания необходимо снять крышку реле и, ориентируясь на показания манометра, установить сначала верхний порог срабатывания (значение давления в ресивере, при котором компрессор отключается), затем нижний порог срабатывания (значение давления в ресивере, при котором компрессор включается). Для настройки порогов срабатывания используются регулировочные винты с пружинами (см. таблицу ниже).

Использование дополнительного оборудования с 4-х портовыми реле давления РДК-4Тххх-х:

Манометры:

Заглушки:

Схемы подключения реле давления серии РДК:

Допускается использование реле давления РДК-хТ10Р-х, РДК-хТ10К-х и РДК-хТ19П-х с трехфазной нагрузкой, но при использовании такой схемы, когда реле выключено, одна фаза остается постоянно подключенной к нагрузке и нагрузка полностью не отключается от питающей сети.

Использование воздушного пневматического реле позволяет автоматизировать заполнение рессивера компрессора сжатым газом. Оператору оборудования с прессостатом не нужно мониторить процесс, пытаясь зафиксировать предельные параметры. В итоге предотвращается поломка двигателя. Существенные результаты, не правда ли?

Если планируете приобрести реле давления для компрессора, то вы попали по адресу. Именно у нас вы найдете обширный объем крайне полезной информации о принципах работы устройства, его комплектации и способах подключения.

Мы детально описали существующие виды пневматического реле. Привели варианты подсоединения к бытовой и промышленной сети с предельно понятными схемами. Разобрали типичные поломки и способы их предупреждения. Представленные нами сведения и полезные советы дополнены графическими, фото и видео-приложениями.

Название реле определено его предназначением — управление поршневым компрессором для поддержания в ресивере требуемой рабочей силы атмосферного давления. Нечасто его можно встретить на винтовом типе устройства, отвечающего за сжатие и подачу воздуха.

Учитываю величину силы прессинга в пневмоавтоматике, прибор воздействует на линию напряжения, замыкая или размыкая ее. Таким образом, недостаточное давление в компрессоре запускает мотор, в момент достижения необходимо уровня – отключает.

Такой стандартный принцип функционирования, основанный на подсоединении в цепь нормального замкнутого контура, задействован для управления двигателем.

В конструкции всех эжекторов есть баллон, содержащий воздух, в котором определенное давление. Его понижение требует включения двигателя для пополнения запаса. Если ситуация обратная и фиксируется избыток – подача прекращается, чтобы емкость не лопнула. Этими процессами управляет прессостат

Также представлены модификации с противоположным алгоритмом работы: достигая минимальных значений в схеме компрессии, прессостат выключает электромотор, при максимальных — активизирует. Здесь система задействуется в нормально разомкнутом контуре.

В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

В процессе функционирования соизмеряются показатели, формирующиеся в результате упругой силы растяжения или сжатия пружин и натиска прессованной устройством атмосферы. Любые изменения автоматически активируют действие спирали и релейный блок подключает или отключает линию питания электричества.

Однако стоит учитывать, что устройством обзорной модели не предусмотрено регуляционное влияние. Исключительно воздействие на двигатель. При этом у пользователя есть возможность устанавливать пиковое значение, при достижении которого сработает пружина.

Комплектация блока автоматики компрессора

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной. К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

Недорогие модели эжекторов не всегда оснащены релейной автоматикой поскольку подобные приборы монтируются на ресивере. Тем не менее при длительном режиме работы для устранения проблемы перегрева элементов двигателя есть смысл устанавливать прессостат

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

Узел разгрузки подключен к воздухоподводящей магистрали, что позволяет выпустить в атмосферу из поршневого отсека лишнее давление. При этом происходит разгрузка подвижных частей компрессора от излишнего усилия

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.». Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.

Запорная арматура позволяет избежать аварийных ситуаций при выходе из строя элементов схемы управления, например, поломки поршневого узла или внезапной остановки мотора

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха. По аналогичной схеме действуют в системах отопления, принцип работы и устройства которых описаны в рекомендуемой нами статье.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и . С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Виды прессостатных устройств

Вариаций исполнения компрессорного блока автоматики всего две. Определение производится исходя из их принципа работы. В первом варианте механизм выключает электромотор в момент превышения установленных пределов уровня давления воздушной массы в пневмосети. Эти устройства называются нормально разомкнутыми.

Схематическое устройство мембранного выключателя давления: 1 – преобразователь давления; 2 и 3 – контакты; 4 – поршень; 5 – пружина; 6 – мембрана; 7 – резьбовое соединение

Другая модель с обратным принципом — включает двигатель, если определяется снижение давления ниже допустимой отметки. Приборы такого типа именуются нормально замкнутыми.

Структура условных обозначений пневмореле

В маркировке реле воздушного давления указывается весь опциональный набор устройства, особенности конструкции, в том числе и информация о заводских параметрах настройки дифференциала давления.

Производственные модели фирмы Condor выпускают оснащение для контроля давления в обширном ассортименте. Серия MDR направлена на применение для эжекторов различной мощности

Разберем более подробно обозначения на примере приборов для воздушных эжекторов РДК – (*) (****) – (*)/(*):

• РДК – серия реле для компрессоров;
• (*) – количество резьбовых портов: 1 – один порт с внутренней резьбой 1/4”NPT; 4 – четыре разъема;
• (****) – тип конструктивного исполнения корпуса: T10P – исполнение 10 с выключателем «рычаг»; T10K – выключатель «кнопка»; T18P – выполнение 18 с выключателем «переключатель»; T19P – 19 с;
• (*) – заводские настройки порогового срабатывания: 1 – 4…6 бар; 2 – 6…8 бар; 3 – 8…10 бар;
• (*) – диаметр разгрузочного клапана: отсутствие символа означает стандартизированный параметр 6 мм; 6,5 мм – 6,5 мм.

Разница минимального и максимального порогов давления устанавливается производителем и, как правило, имеет значение 2 бар.

Однако возможна и ручная корректировка диапазона двух значений – максимальное и минимальное, но только в сторону понижения.

Специфика настройки реле давления для насосных станций изложена в , с содержанием которой мы советуем ознакомиться.

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

Для работы с однофазной нагрузкой производители рекомендуют обустраивать узел с помощью моделей серии РДК: хТ10Р-х; хТ10К-х; хТ19П-х, т. к. эти устройства имеют по две контактных группы

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Для работы в трехфазной электрической цепи используется прессостат РДК-хТ18П-х. Эта модель оснащена тремя контактами и способствует одновременной коммутации всех фаз

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

Допускается применение телепрессостатов серии РДК: хТ10Р-х, хТ10К-х и хТ19П-х с трехфазной нагрузкой, однако использование такой схемы предполагает неполное отключение от питающей сети. Конкретнее – одна фаза будет постоянно подключена к нагрузке

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Установка реле и вспомогательных элементов

В некоторых модификациях прессостатов можно встретить дополнительную комплектацию в виде фланцевых соединений, посредством которых подключается дополнительное оборудование. В основном это трехходовые детали, с диаметром ¼ дюйма.

Посредством нескольких фланцевых разъемов в систему можно вводить дополнительные элементы: предохранительный клапан, манометр и другие необходимые механизмы

Для ввода в эксплуатацию прибора его необходимо подключить к ресиверу. Монтаж состоит из следующих этапов:

1. Посредством основного отверстия выхода прибор подсоединяется к компрессору.
2. К устройству с фланцами подключается манометр. Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки.
3. Каналы, что не используются для соединения, обязательно закрываются заглушками.
4. Далее согласно электросхеме реле подсоединяют к контактам цепи управления электродвигателем.

Двигатели с небольшой мощностью могут подсоединяться напрямую, в остальных случаях требуется дополнительная установка электромагнитного пускателя соответствующей мощности.

Прежде чем переходить к настройкам пороговых параметров срабатывания, стоит обратить внимание на условия работы. Во-первых, корректировка осуществляется под давлением. Во-вторых, подача электричества к двигателю должна быть прекращена.

Регулировка и пусконаладочный процесс

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.

Стандартные заводские настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Осуществление контроля параметров производится визуально посредством манометра, входящего в стандартный комплект прессостата. Новые модели, например, Italtecnica имеют прозрачный корпус и оснащены шкалой-указателем компрессии непосредственно на реле

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.

Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

Пределы давления, при достижении которых происходит включение/отключение компрессора, регулируются единственным болтом. Чтобы не ошибиться с выбором направления для увеличения/уменьшения на металлической основе проставлены стрелки

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается. Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.

Стоит помнить: увеличивая силу компрессии выключения, мы изменяем заводские настройки, выставленные с учетом нормативных требований к эксплуатации оборудования. Перед внесением корректировок загляните в техническую документацию прибора, чтобы не превысить заявленные производителем пределы

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3.

Разобравшись в предназначении элементов, приступаем:

1. Для обеспечения должного уровня безопасности отключаем электропитание.
2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Возможные неисправности прибора

Отмечают несколько характерных для прессостатов неисправностей. В большинстве случаев их попросту меняют на новые устройства. Однако есть незначительные проблемы, устранить которые можно самостоятельно без помощи мастера-ремонтника.

Если предметом сбоя работы был определен прессостат, мастер будет настаивать на замене прибора. Все сервисные действия по чистке и замене контактов обойдутся пользователю дороже, нежели приобретение и монтаж нового устройства

Чаще других встречается неисправность, характеризующаяся утечкой воздуха из реле при включенном ресивере. В этом случае виновником может быть пусковой клапан. Достаточно заменить прокладку и проблема будет устранена.

Частое включение компрессора свидетельствует о расшатывании и смещении регулировочных болтов. Здесь потребуется перепроверить порог включения и отключения реле и настроить их согласно указаниям предыдущего раздела.

Методы устранения поломки

Решение более сложной задачи предстоит, если компрессор не работает. Источников может быть несколько. Рассмотрим один из них – оплавление контактов прессостата из-за эрозии, возникающей от искр электричества.

Подгорание контактной группы происходит из-за электроискровой эрозии, которая образуется в результате размыкания контактов. Однако для замены элементов не всегда представляется возможность — некоторые модификации уже не представлены в продаже

Для устранения такого рода неисправности можно воспользоваться одним из способов: очистить поверхность, что продлевает срок службы не менее, чем на 3 месяца, или отремонтировать, заменив контакты в клеммных зажимах.

Поэтапный инструктаж второго варианта:

1. Стравить весь воздух из ресивера и отключить питание эжектора. Демонтировать реле давления.
2. Сняв защитный корпус отсоединяем проводку, подведенную к группе контактов.
3. Посредством отвертки необходимо извлечь клемму с контактами и высверлить из нее подгоревшие линии.
4. Заменить провод можно медной проволокой. Подбирать необходимо с учетом диаметра отверстия, т. к. она должна плотно сесть в посадочное гнездо. Ее вставляют в отверстие и обжимают с обеих сторон.
5. Аналогичные действия проделывают и с остальными обгоревшими линиями.
6. После того как контактная группа будет собрана, ее монтируют на прежнее место и закручивают крышку прессостата.

Компрессорное реле функционирует в сложных условиях, подвергаясь износу и выходу из строя.

Несмотря на то что ремонт не является рентабельным, те, кто знаком с устройством, могут выполнить его самостоятельно. Однако выгодным все же остается вариант замены на новый прибор.

Выводы и полезное видео по теме

Подробно об устройстве прессостата, а также наглядный процесс регулировки его параметров в сюжете:

Возможна и самостоятельная сборка регулировочного узла для компрессора, об этом в видеоматериале:

Пневматические приборы считаются более безопасными и удобными в эксплуатации, нежели электрические или бензиновые образцы. Представлен широкий выбор дополнительного оборудования, работающего со сжатым воздухом: пистолеты для промывки, подкачки шин или покраски и многие другие.

С помощью реле появляется возможность автоматической работы с поддержанием требуемого уровня компрессии в приемнике.

Пишите, пожалуйста, комментарии в блок-форме, расположенной под тестом статьи. Делитесь собственным опытом в эксплуатации компрессора с реле давления, задавайте вопросы, публикуйте фото по теме. Не исключено, что ваши рекомендации будут полезны посетителям сайта.

Реле давления является одним из важнейших элементов защитной автоматики компрессорной установки. Благодаря наличию реле и правильной его настройке, вам удастся обеспечить надежную работу компрессора в случае каких-либо нештатных ситуаций или проблем с технологическими линиями.

Сегодня на рынке представлено достаточно большое количество различных производителей компрессорной автоматики. Потребитель может выбрать как бюджетные варианты из Китая, так и достаточно дорогие марки из Европы или США.

При выборе реле давления необходимо понимать соответствующий уровень используемого компрессорного оборудования. Так, на компрессорные агрегаты высокой стоимости лучше приобретать качественную и надежную автоматику, поскольку ошибки и неисправности в работе реле могут негативно отразиться на работе компрессора и привести в его поломке и дорогостоящему ремонту. Также следует принимать во внимание проектные особенности пневмосистемы в целом.

Однако если вы приобретаете недорогой компрессор, то велика вероятность того, что реле давления не будет установлено в комплекте. Как правило, считается, что пользователь компрессорной установки контролирует давление визуально по манометрам. Если же реле давления по проекту и установлено в системе, то, скорее всего, оно расположено на ресивере.

Исходя из того, какая величина давления необходима в пневмомагистрали, реле либо размыкает цепь напряжения, либо замыкает ее. Таким образом, при снижении давления реле включает компрессор, а при избытке отключает его. Такие схемы называются нормально-замкнутыми и нормально-разомкнутыми соответственно.

Принцип действия

Принцип действия реле прост – привод в виде пружины настраивается специальным винтом, с помощью которого задается сила сжатия пружины. Как правило, давление срабатывания устанавливается на 4-6 бар – это стандартное давление в пневмосети. Обычно технические характеристики реле давления указаны в приложенном в комплекте руководстве по эксплуатации. Стандартно реле рассчитаны на диапазон температур от -5 до 80 градусов Цельсия. Диапазон давлений зависит от характеристик конкретной модели и условий эксплуатации оборудования.

Помимо пружины, которая является исполнительным механизмом, реле имеют еще два основных механических элемента – клапан разгрузки и выключатель. Клапан разгрузки подключается к линии подачи воздуха между компрессором и ресивером. Он необходим для сброса излишков воздуха (как правило, давлением до 2 бар) из компрессора при остановке двигателя. Таким образом, элементы компрессора освобождаются от избыточного усилия, возникающего при следующем включении.

Выключатель необходим для предотвращения нештатного пуска двигателя. При активации кнопки выключателя, он находится в ждущем режиме, а компрессор работает автоматически. В случае отключения кнопки, двигатель не сможет запуститься даже в случае снижения давления до значения ниже необходимого.

Иногда реле снабжено предклапаном, который срабатывает при внезапной неисправности или остановке двигателя.
В специальных исполнениях дополнительно добавляют еще и тепловое реле, которое измеряет силу тока в первичной цепи, и при возрастании данного значения отключит двигатель.

Очень важно правильно определить необходимый диапазон давления реле, в некоторых случаях он составляет -0,2 до 28 бар. Необходимо, чтобы контакты имели высокую нагрузочную способность и короткое время срабатывания. У некоторых производителей опционально можно заказать позолоченное исполнение контактов. Шкала настройки диапазона и дифференциала должна быть хорошо читаема. Класс защиты также должен быть ссответствующим, не менее IP44.

В первую очередь, необходимо разобраться в конструкции самого реле и в схеме его подключения.

Стандартное реле давления имеет 4 резьбовых головки. Одна из этих головок необходима для присоединения устройства к ресиверу, ко второй подключается контрольный манометр. Две оставшихся головки служат для подключения предохранительного клапана и в качестве резервного выхода, на который надевается заглушка резьбой ¼ дюйма.

Последовательность подключения реле

1) Присоединение реле к клапану разгрузки ресивера,
2) Установка контрольного манометра (по мере необходимости),
3) Подключение к контактам клемм цепи управления электродвигателем (в зависимости от схемы подключения — нормально замкнутая или нормально разомкнутая),
4) Если присутствуют колебания напряжения или нестабильность сети, то рекомендуется подключать реле через сетевой фильтр,

5) Настройка реле на необходимые значения давления сжатого воздуха.

Обязательно следует убедиться в том, что параметры напряжения соответствуют заводским настройкам реле. Если, например, имеется трехфазная сеть с напряжением 380 В, то реле необходимо иметь три контакта (две фазы и ноль). Если же напряжение в сети 220 В, то необходимо два контакта.

Собственно, важнейшей деталью, обеспечивающей правильное функционирование реле давления, является его настройка.

При настройке реле давления ресивер должен быть заполнен как минимум на две трети своего объема.

Последовательность настройки реле

1) В первую очередь необходимо отключить реле от электросети.
2) Предварительно следует снять крышку и с помощью винтов изменить силу сжатия пружин. Их в реле давления две.
3) Винт регулировки большего диаметра регулирует верхний предел рабочего давления, обычно он обозначен символом “P”. Также указывается направление вращения винта.
4) Винт регулировки пружины меньшего диаметра регулирует диапазон давления и маркируется символом ΔР.
5) Посредством вращения винтов устанавливается необходимый предел рабочего давления, при котором реле сработает, а также диапазон разности давления.
6) Результат настройки следует проконтролировать на манометре.

Неисправности реле

Как правило, при возникновении неисправности в реле оборудование просто заменяют на новое. Однако, в некоторых случаях его можно починить. Иногда возникает утечка воздуха через пусковой клапан – в этом случае можно просто заменить прокладку. Если частота включения и выключения компрессора повысилась, то, возможно, ослабли винты настройки. В этом случае необходимо провести точную настройку для достижения требуемых параметров работы.

Более сложным случаем является оплавление контактов, которое возникает вследствие воздействия электрических искр и последующей эрозии. В таком случае помогают сервисные работы по очистке контактов, которые могут продлить срок службы реле до нескольких месяцев. Иногда приходится менять контакты целиком.

Для этого необходимо спустить воздух из ресивера, отключить питание и снять реле. После этого нужно открыть корпус и высверлить сгоревшие контакты на клемме. После замены и обжатия контакта, прибор необходимо закрыть и установить на место.

Хотя реле давления считаются простыми и безопасными приборами, порой все же лучшим вариантом будет полная замена, а не ремонт.

Наша компания может предложить реле давления от различных производителей, лидирующих на мировом рынке автоматики. Каждая линейка оборудования имеет обширный модельный ряд, высокую надежность и работоспособность. Множество вариантов позволяет клиенту выбрать оптимальное сочетание цены и качества оборудования.

В заключение хотелось бы заметить, что настройку реле давления необходимо осуществлять только в соответствии с приложенным руководством пользователя, поставляемым производителем в комплекте с оборудованием. В руководстве представлен внешний вид устройства, его технические характеристики и детали настройки. Что важно, у каждого производителя оборудование имеет определенные особенности, которые необходимо учитывать при эксплуатации. Очень важно обеспечить правильность настройки, поскольку ошибки могут привести к сбоям в работе компрессора и всей системы в целом.

Если вы не уверены в том, что сможете корректно настроить реле давления, рекомендуем Вам обратиться к нашим специалистам, и мы обеспечим вам долговременную и надежную регулировку вашего компрессорного оборудования.

Реле давления Condor

Четкость работы компрессорного оборудования во многом зависит от качества используемой автоматики. Расскажем, что она собой представляет, из каких элементов состоит, для решения какого рода задач предназначена. В двух словах автоматика для компрессоров создана для контроля давления и работы основных элементов системы. В ее состав входят прессостат, контрольно-распределительный блок и вспомогательные приборы.

Что собой представляет прессостат

Прессостат — реле давления для компрессора, главная составляющая компрессорной автоматики. Он отвечает за запуск, остановку системы в случае достижения ей заданных параметров подачи воздушных масс. По мере получения требуемых значений происходят следующие операции:

• включается двигатель, когда давление критически высокое;
• система отключается, если давление недопустимо низкое.

То есть, реле давления компрессора осуществляет регулировку рабочего процесса системы с момента включения до полного отключения. Оно не позволяет компрессору работать при повышенных нагрузках, предотвращает его преждевременный износ. Во многом успешность работы системы зависит от слаженности всех ее составляющих: воздушный редуктор, манометры, коммуникации подводящего типа (штуцеры, трубки), само реле.

О переключателе

В реле давления на компрессор предусмотрено закрытое специальным клапаном отверстие. Оно открывается в целях обеспечения условий для отвода воздуха из компрессора после отключения оборудования. При последующих запусках в трубках не будет остатков воздуха, это предотвратит повышение допустимых параметров давления выше максимальных отметок.

Переключатель давления отвечает за замыкание либо размыкание контактов, запускает или останавливает двигатель. Приобрести реле можно в любом онлайн-магазине или обычной точке продаж, занимающей дистрибуцией оборудования, инструментов для работы и дома. Обязательно предварительно читайте отзывы, если есть вопросы по выбору, работе оборудования, задавайте их специалистам, консультантам.

Зачем нужен контрольно-распределительный блок

Контрольно-распределительный блок, что понятно из его названия, решает две задачи:

• контролирует объемы воздуха, который подается в систему;
• регулирует параметры включения двигателя компрессорной установки, его стабильной работы.

Визуально блок с регулятором похож на вентиль, открывающий или перекрывающий отверстие входа в трубу до заданных отметок. Это позволяет регулировать объемы поступления воздуха внутрь системы, параметры давления. Вентиль вращают в левую и правую сторону, изменяя таким образом подачу воздушных масс.

Вес блока составляет от 250 до 350 г с учетом модели оборудования. Стоит устройство недорого, а его роль в работе компрессора неоценима. Поэтому качеству, состоянию блока необходимо уделять особое внимание.

Принцип функционирования

Реле давления для компрессора осуществляет управление поршневой установкой, поддерживает внутри ресивера оптимальные показатели давления. Иногда можно найти такой узел на винтовых приборах — он будет отвечать за выполнение сжатия воздушных масс, их правильную подачу.

С учетом силы пресса пневмоавтоматики прибор оказывает воздействие на линию под напряжением. Недостаток давления запускает мотор, в момент достижения заданных показателей — отключает его. Речь идет о стандартной схеме работы, которая предполагает подключение к сети замкнутого контура.

Роль воздушного прессостата

В конструкционной схеме эжектора предусмотрен заполненный воздухом баллон с заданным давлением. Понижение показателей требует включить мотор, восстановить уровень. При обратной описанной ситуации будет зафиксирован избыток. Подача воздуха приостановится, иначе емкость лопнет. За управление этими процессами отвечает прессостат.

Как срабатывают пружины жесткости

Существуют модификации с иным рабочим алгоритмом. Добиваясь минимальных значений в компрессионной схеме, прессостат отключает электрический мотор, при максимальных — активизирует его. То есть, система срабатывает только в разомкнутом контуре устройства.

В роли главного рабочего узла выступают пружины с разной жесткостью. Они воспроизводят стандартную реакцию на колебательные движения внутри узла. В ходе работы системы будут соизмерены показатели, которые получаются при сжатии-растяжении пружин, то есть изменении их размеров, форм. За изменениями следит спираль, оснащенная релейным блоком. Она отключает либо подключает линии электропитания в случае необходимости.

Регуляционное влияние в пружинных блоках не предусмотрено, основное воздействие идет на мотор. Пользователь может выставлять оптимальные для себя пиковые значения, по мере достижения максимума срабатывает пружинный механизм.

Комплектация автоматических блоков и вопросы безопасности

Конструктивно реле давления для компрессора имеет вид компактного блока с приемными патрубками, мембраной, воспринимающим пружинным элементам. Есть также обязательные подузлы — переключатель (механика), клапан разгрузки. Узел прессостата, работающий на восприятие, содержит пружинный блок, для его сжатия применяют винт. Заводские настройки — давление в диапазоне 4–6 атмосфер. Соответствующая информация указана в руководстве по эксплуатации.

Бюджетные реле перепада давления воздуха редко комплектуются автоматикой, в премиальных решениях она есть. Место установки — ресивер. При долговременном функционировании нужен прессостат, он предотвратит перегрев рабочих узлов. Жесткость, гибкость, эластичность пружинных элементов зависят от температурных параметров среды. Промышленные устройства проектируют таким образом, чтобы они давали стойкие и стабильные эксплуатационные значения в температурном диапазоне -5–+80 ºC.

Мембрану присоединяют к выключателю. При передвижении она будет корректировать работу прессостата.

Зачем нужен клапан разгрузки

Разгрузочный узел присоединен к магистрали подвода воздуха. Это позволяет выпускать из отсеков поршня избыточное давление. Параллельно осуществляется разгрузка выдвигающихся компрессорных узлов от приложения излишних усилий.

Элемент разгрузки находится между обратным эжекторным клапаном, компрессионным блоком. Когда привод останавливается, будет активизирован разгрузочный отдел. Через него стравливают избыточное давление из отсека поршня. Далее во время старта, ускорения работы электрического мотора будет создан натиск, который перекрывает клапанный механизм. Это предотвращает перегрузки привода, облегчает процесс запуска прибора в отключенном режиме.

Разгрузочная система может содержать интервалы включений по времени. Механизм будет открыт после запуска мотора. Для максимального кручения двигателя хватает основных диапазонов. Механический выключатель отвечает за старт, а также приостановку выполнения основных функций. Позиций две — включить и выключить. Режим включения активизирует приводный механизм, компрессор начинает работать по предварительно запрограммированной схеме. Вторая программа предотвращает несанкционированные включения при низких параметрах давления.

Клапан предохранения

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов, входящих в состав схемы управления. Речь о моторе, поршневом узле. Безопасность промустановок должна быть достаточной. Для этого регулятор оснащают предохранительным клапаном, что дает гарантию защиты работы системы даже при некорректном срабатывании реле.

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов системы управления. Безопасность промышленных конструкций должна быть на очень высоком уровне. Для ее повышения компрессорный регулятор комплектуют клапаном предохранения.

В нештатных случаях, когда показатель давления системы превышает установленные границы, телепрессостат срабатывать перестает, происходит подключение предохранительного узла, отвечающего за сброс воздушных масс. Аналогично срабатывают клапаны предохранения систем отопления. Дополнительно можно применять тепловое реле. Оно будет отслеживать силу подачи тока и своевременно отключать сеть по мере достижения предельных параметров. Для предотвращения выгорания обмотки двигателя выключают питание. Номинальные параметры задают с применением специального регулятора.

Виды прессостатов

Типов исполнения блока для автоматики компрессора два:

• Механизм отключает электрический мотор при превышении заданных пределов уровня давления в пневматической сети. Это нормально разомкнутые модификации.
• В обратных моделях механизм включает устройство двигателя при падении давления ниже минимально допустимого значения. Речь о нормально замкнутых устройствах.

Реле давления воздуха для компрессора всегда имеет заданную производителем разницу между пороговыми показателями. При желании выполняют ручную настройку.

Порядок установки системы

Устанавливать датчик, осуществлять регулировку давления своими руками реально. Работы выполняют по схеме, новичкам следует внимательно изучить руководство по обслуживанию системы. Если не уверены, что сможете отрегулировать давление и настроить оборудование, то обращайтесь к специалистам. Специализированные услуги предоставляются частными мастерами, компаниями в Москве и других городах.

Последовательность монтажных действий:

1. Прибор через главное отверстие присоединяют к компрессорной установке.
2. Затем к устройству, оснащенному фланцами, крепят манометр. Можно задействовать другие вспомогательные элементы, которые требуют отдельного подключения (клапан разгрузки, предохранительный датчик).
3. Каналы, не используемые для соединения, закрывают с применением заглушек.
4. Реле согласно схемам подсоединяют к внутренним контактам цепи.
5. Моторы малой мощности подсоединяют к системам напрямую, для мощных монтируют электромагнитный пускатель заданной мощности.

Подключение реле давления к компрессору должно проводиться по схемам — о них мы поговорим далее. Также сразу примите в расчет условия эксплуатации устройства. Все корректировки проводят под давлением, предварительно подача электричества к мотору должна быть выключена.

Схемы присоединения реле воздуха

Компрессорный прессостат подключают к разным в плане номинальных показателей нагрузок электрическим схемам. С учетом номинала линии питания будет подобрана оптимальная модель блока реле.

Возможные способы подключения реле:

• К стандартным сетям 220 В — двигатель (привод) имеет вид однофазного устройства. Требуется пара групп исправных контактов.
• К трехфазным электрическим сетям на 380В — реле берут на 380 или 220 В, главное, чтобы было три линии для одновременного подключения всех фаз.

Прессостаты, которые можно применять при реализации схем: РДК-хТ18П-х, хТ10Р-х, хТ10К-х, хТ19П-х. Необходимо обязательно разобраться со всеми дополнительными функциями эжекторных блоков. До запуска убедитесь, что все элементы подсоединены правильно, иначе датчики не будут срабатывать, система начнет функционировать некорректно.

Правила регулировки

Настройка реле давления компрессора позволит выставить оптимальные рабочие параметры именно для вас, так как заводские величины запросам конкретного потребителя не всегда соответствуют. Чаще всего изменяют:

• компрессию точки разбора;
• диапазон автосрабатываний прессостата.

Для начала настройки компрессионных параметров внимательно изучите таблицу с гравировкой, в которой представлены параметры конкретных моделей компрессора, электрического двигателя. Выбирать нужно наибольшие значения, создаваемые прибором. Параметр показывает предельную силу давления, задаваемую на реле и нужную для корректного функционирования пневматической системы.

Если задать значение в 4.2 атмосферы, то при учете выработки ресурса деталей, перепадов в сети и других факторов компрессор все равно не достигнет оптимальных значений давления, в итоге, не отключится. Функционирование узлов в подобном режиме приводит к перегреву, деформации, плавлению деталей.

Как откорректировать показатели максимума

Максимальные значения эжекторов нужно учитывать для определения максимальных рабочих параметров реле. Они должны быть ниже номинальных отметок давления компрессорной установки. Если соблюсти данные требования, то работа будет бесперебойной.

Для обеспечения надежной работы системы без отключений настраивают предельные значения давления на выходе из реле. Оно не достигает номинальных значений, выгравированных на компрессоре, то есть будет находиться на отметках около 0.4–0.5 атмосфер.

Компрессорные регулировки

Регулирование давления на компрессоре позволяет обозначить предельные показатели, по мере достижения которых компрессорная установка будет включаться и выключаться. Болт только один, чтобы пользователь не ошибся во время настроек, предусмотрены стрелки корректировки значений.

Рассчитывают оптимальный уровень, демонтировав основной корпус элемента реле. Пара регуляторов — большое и малое гаечные крепления — идет под корпусом. Рядом расположены стрелки-указатели направлений, в которых выполняют подкручивания, проводя сжимы-разжимы пружинок. Большой жим винта, пружина корректируют компрессионные значения. В ходе закручиваний по направлению хода стрелки часов спираль сжимается, и давление растет. Регулирование в обратном направлении сжатие снижает, давление падает.

Работа с самим реле

Главный принцип в том, что в результате увеличения компрессионной силы выключений сбиваются заводские настройки, которые выставлены не просто так, и являются оптимальными для определенных типов оборудования. Поэтому до корректировок желательно внимательно рассмотреть техническую документацию. В ней указаны пределы, которые не следует превышать при настройке параметров.

Теперь для регулировки необходимо выполнить последовательность действий:

1. Отключите питание от электрической сети.
2. Измените сжатие пружин за счет проворота гаек на 3 и более оборотов в заданную сторону.
3. На плате винта регулировки большего диаметра найдите условные обозначения разных показателей давления.
4. Выполните контроль процесса корректировки визуально по манометру.

В отдельных моделях для удобства пользователя предусмотрена регулировочная арматура. Она выносится на корпус устройства, обеспечивает максимально удобные условия для изменения параметров в ходе самостоятельных настроек.

Поломки реле: виды и способы устранения

Прессостаты, как и другие приборы, могут выходить из строя. Ремонт в большинстве случаев нецелесообразен, сразу делают замену износившихся, неисправных рабочих деталей на новые. В любом случае нужно сначала самостоятельно осмотреть систему, попытаться уяснить причину неисправности, по возможности принять меры.

Если сбои в функционировании системы вызывает сам прессостат, то единственным способом решения проблемы будет замена прибора. Можно чистить и менять контакты, но эти недешевые манипуляции не дадут нужных результатов.

Утечки воздуха из реле при включенном ресивере возникают по вине пускового клапана. В данном случае восстановление будет простым, быстрым и дешевым — достаточно поставить новую прокладку вместо износившейся старой.

Когда компрессор часто включается, следует проверить регулировочные болты — вероятно, они расшатались и/или сместились. Отдельно перепроверьте порог включения-отключения реле давления, выполните настройки согласно описанной в предыдущем разделе схеме.

Что делать для восстановления системы

Перечень мероприятий зависит от типа, сложности поломки. Самый трудный случай, когда компрессор не работает вообще. Первое, что нужно будет сделать, это проверить контакты на предмет оплавления, убедиться в отсутствии эрозии, которая появляется в результате электрических искр.

Группа контактов подгорает в результате электроискровой эрозии и размыкания контактов. Если найдете в продаже элементы, которые можно установить вместо старых, ремонт будет сравнительно простым и недорогим. Но сделать это возможно далеко не всегда, так как многие модификации сняты с производства.

Другие способы действий:

• зачистить проблемные поверхности (эффекта хватит на 3 месяца и более);
• установить новые контакты в зажимах клеммы.

Для установки новых клемм стравливают воздушные массы из ресивера, выключают эжекторное питание, снимают реле. Защитный корпус также демонтируют, проволоку, которая подведена к контактной группе, отсоединяют. Отверткой извлекают клемму со всеми контактами, высверливают горелые и просто вызывающие сомнения линии. Провод заменяют медной проволокой либо другим удобным способом. Проволоку оптимально подбирать под диаметр отверстия. Она должна погрузиться в гнездо посадки максимально плотно. После вставки элемента в отверстие делают обжим с двух сторон.

Те же действия повторяют с остальными обгоревшими участками. Когда сборка контактной группы будет завершена, ее устанавливают на старое место, закручивают прессостатную крышку.

Как сделать реле своими силами

Новое реле стоит от 300 рублей (цена зависит от производителя, качества, рабочих параметров). При желании можно сделать элемент своими силами. Обычно за основу берут исправное реле, снятое с обычного бытового холодильника. Оптимальный выбор — устройства с обратной последовательностью срабатывания. Реле включается в работу по мере роста температуры внутри холодильного шкафа, отключается, когда значения падают.

Сконструировать реле своими руками можно по такой схеме:

1. Выставить расположение контактов, используя прозвон цепи.
2. Доработать область соединения реле с компрессором, присоединив патрубок с манометром к клапанному механизму, а контакты — к клеммным элементам внутри цепи двигателя.
3. Найти под крышкой винт для регулировки. Включить компрессор, соблюдая правильную последовательность вращений и одновременно контролируя цифры на манометре.
4. Установить нижнее положение, начать перемещать шток кнопки с лицевой части.
5. Вернуть крышку обратно, выполнить регулировку вслепую.

В целях повышения общей безопасности устройства во время эксплуатации интервалы регулировки давлений выставляют на отметках 1–6 атмосфер. В случае использования приборов с укрепленными сильфонами предельные значения возрастают до отметки в 10 атмосфер, и этого в большинстве случаев достаточно.

Дополнительные проверки

Когда самодельное реле готово, нужно проверить его работоспособность. Для этого обрезают трубку-капилляр, выводят скопившийся хладагент. Конец трубки вводят и впаивают в клапан загрузки.

Переподключают самостоятельно изготовленный прессостат к компрессорной управляющей схеме. Гайку присоединения реле к плате нарезают резьбу штока, закручивают контргайку, выставляя оптимальные пределы корректировок давления. Поскольку контактная группа стандартного реле от холодильника рассчитана на значительные токи, у вас получится скоммутировать цепь высокой мощности.

Если сделаете все правильно, то получите надежный долговечный прибор для регулировки работы привода электрического двигателя. Самостоятельно сконструированное реле давления не такое универсальное и практичное, как покупное, но для решения простых задач подходит.

Когда требуется повысить мощность, функциональность устройства, применяют упрочненный сифон.

Выводы

Реле давления для компрессора нужно для автоматизации процессов заполнения ресивера компрессора сжатыми газовыми массами. Оператор специализированного оборудования с прессостатом не должен мониторить процесс, ему достаточно фиксировать предельные параметры. Датчик реле давления на компрессор можно установить своими руками. Главное понимать принципы функционирования устройства, сделать правильный выбор, провести корректную пуско-наладку.

Видео по теме
