Регулировка подъемных ворот своими руками пошаговая инструкция

Данная статья посвящена основным моментам, выполняя которые ваша регулировка секционных ворот будет успешной.

Соблюдая указанную последовательность, шаг за шагом добейтесь правильного режима дальнейшей эксплуатации.

Этап 1. Регулировка роликов. Петли, уплотнения.

Плоскость рамы расположена под небольшим углом относительно вертикали проема. Периметр проема П-образно примыкает к секциям посредством уплотнений. Так исполнена герметичность по бокам / сверху. Усилие прижима обусловлено клинообразным схождением плоскостей проёма и секций. Прижим к уплотнению достигается подстройкой роликодержателей боковых петель по обрезиненной части уплотнения. Пластиковая часть предотвращает трение/износ, резиновый лепесток, иногда он исполнен двумя контурами, отсутствие «сквозняка».

nigniy kronshteinnigniy kronshteinnigniy kronshtein

Отпустив гайки крепления ролика петли, надлежит двигать его вперёд/назад. Так формируется герметичность между рамой и вертикальным стеновым уплотнением. Необходимо добиться зазора 1..1,5 мм. Величину можно оценить, слегка пошатывая от себя/к себе секцию, взяв за петлю. При зазоре менее 1 мм происходит «зажатие», повышенное трение препятствует дальнейшему лёгкому старту снизу. Более 1,5 мм появляются «сквозняки». Выполняйте подстройку поочерёдно каждой крайней петлей снизу вверх.

zazor po uplotneniy vid sverhuzazor po uplotneniy vid sverhuzazor po uplotneniy vid sverhu

Верхние петли дают прижим последней секции. О верхних петлях конструкций «низкий подъём», где использованы два совмещённых горизонтальных желоба, мы поговорим подробней. При использовании двигателя потолочного типа, где приводное усилие передаётся середине верхней секции, не следует выставлять верхние колёсики слишком глубоко участка вертикального желоба. Указание объяснимо направлением вектора силы при старте закрытия. Если применяется вальный мотор, то для лучшего прижима верхней секции колесико следует расположить внутри вертикального участка желоба.

Этап 2. Регулировка пружины секционных ворот. Длина троса. Ориентация относительно горизонта, соединительная муфта, стопорные кольца.

 perekos

Большинство конструкций исполнено так, что полотно подвешено в проём посредством тросов. Для бытовых серий, не для интенсивного использования, они укомплектованы системой пружин растяжения, перекладными блоками. Горизонт зависит от их длины, либо от усилия натяжки пружин растяжения.

Рассмотрим оба варианта.
Вал, укомплектованный торсионом.
val s ukomplektovanim trosom

Регулировка троса.

Ослабляя левый/правый добиваются ровного расположения. Аналогичное достигается относительным смещением половинок соединительной муфты.

nastroika trosa barabanНа барабане      bokovaya bitivayaНижнем кронштейне        tip barabanovСоединительной муфтой вала.

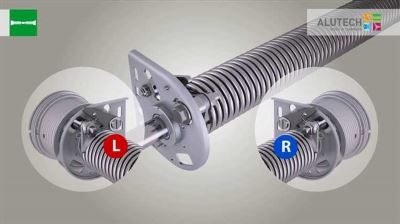

Регулировка пружины секционных ворот.

Торсион — главный элемент конструкции, влияющий на балансировку. Если открытие затруднено, торсионы нужно подтянуть. Делать это необходимо одновременно всеми присутствующими торсионами, равномерно прибавляя навивку. После каждого захода проверяйте балансировку.
natyg prujinnatyg prujin
Результат чрезмерного накручивания – рама сама начинает подниматься. Следует ослабить торсион. Регулировка пружины секционных ворот требует лишь два инструмента. Пара прутков длиной примерно 50 см, диаметром 14 мм и рожковый ключ номиналом 10 / 13 мм (зависит от производителя механизма). На валах под шпонку старайтесь производить крепление натяжного конуса болтом напротив шпоночного паза. Перед финальной затяжкой болтов обязательно раздвиньте витки вдоль вала на 1..5 см. Если последним пренебречь, витки во время эксплуатации будут мешать друг другу при скручивании.

Настройка положения барабана вдоль вала.

В некоторых конструкциях — «низкий подъем», неправильно крепить барабан для наматывания троса вплотную к подшипнику несущего кронштейна. Иначе сходящий трос будет цеплять часть желоба. Надлежит в закрытом состоянии выставить положение барабана так, чтобы натянутый трос не касался металла. Такая конструкция уязвима возможностью смещения вала влево/вправо. Что бы этого не произошло, используют дополнительные упорные стопорные кольца для вала.
koleso4 По одному возле подшипников боковых кронштейнов
 В промышленных сериях важно учесть какая сторона кронштейна подпирается стопорным кольцом. При осевой нагрузке подшипник может легко выдавить из кронштейна. Если не представляется возможным инсталлировать стопор по нужной стороне, придётся точечно обварить подшипник сваркой.

  • Комплектация на пружинах растяжения.
tip bokovie pruzhini
Перед тем как делается регулировка секционных ворот с пружинами растяжения, максимально их откройте. Если вы открутите одну из двух пружин, не зафиксировав открытие, уйдет балансировка, начнется самопроизвольное опускание. Будьте внимательны. Когда полотно вверху пружины максимально ослаблены. Регулировка пружины секционных ворот совершается перестановкой нижнего кронштейна, смотреть рисунок, выше/ниже вы меняете усилие натяжения соответствующей стороны. Так достигается выравнивание секций по горизонту, балансировка, позволяющая легко двигать секции во всём интервале хода. Следите, чтобы не было перехлёста возле перекладного блока верхнего кронштейна.
bokovaya bitivaya

Этап 3. Вертикальные направляющие.

Данная регулировка секционных ворот должна производиться во время монтажа. Лазерным уровнем или обычным отвесом можно легко выяснить отклонение от вертикали. Для того чтобы изменить положение уголка направляющей в пространстве, производитель предусмотрел продолговатые отверстия креплений. Ослабьте крепёж по всей высоте. Измените положение в пространстве. Если поверхность примыкания не гладкая, силой прижима крепежа можно компенсировать искажения рельефа.regulirivka vertikalnoy napravlyajshey

Этап 4. Верхние, горизонтальные направляющие.

Данная регулировка секционных ворот очень сложна. Обычно геометрия задаётся при установке. Но если, поднимаясь, полотно смещается, то эту процедуру делать необходимо. Вам потребуется строительный уровень, лазерный нивелир, стремянка, слесарный инструмент. Начинать нужно с угла верхнего желоба относительно горизонту. Документация изготовителя, обычно, указывает, какой угол наклона необходимо выдержать. Обычно эго принимают 5-7 градусов. Этот параметр влияет на уверенность старта при закрывании. Если механизм оборудован потолочным приводом, данной настройкой можно пренебречь. Достаточно проверить параллельность горизонтальных направляющих.
viravnivanieviravnivanie

Важно позиционировать направляющие строго перпендикулярно плоскости проёма. Возможны два варианта.

Вариант 1.

Для этих целей используйте 3D лазерный уровень. Отмеряя одинаковое расстояние — L от стены получаем 90-градусную ориентацию. Таким способом безошибочно можно выставить обе горизонтальные направляющие.

Вариант 2.

Обычная рулетка. Добейтесь одинаковых диагоналей L.

Этап 5. Вылет роликов.

Одна из последних операций, которая вам может понадобиться. Если после нескольких полных циклов работы конструкция занимает ярко выраженное правое/левое положение. При этом вылет роликов одной стороны намного больше чем противоположной. Чтобы добиться центрирования секций используйте втулки. Подберите подходящую по длине втулку, инсталлируйте ее на любой боковой шток со стороны отсутствия зазора. С этой целью расположите полотно почти закрытыми, затем сместите их на центр руками, иначе втулка помешает вернуть ролик обратно.
По окончании, когда регулировка секционных ворот полностью завершена необходимо провести смазку жидким машинным маслом.
regulirovochnoe kolcoregulirovochnoe kolco
 Много полезного читатель может почерпнуть на сайте наших партнеров

Регулировать механизм секционных ворот рекомендуется в качестве профилактики и после замены отдельных комплектующих. Например, роликов,
которые несут основную весовую нагрузку при открытии-закрытии полотна и изнашиваются быстрее других узлов. То же относится к ситуациям замены автоматики, визуально заметного провисания троса, перекоса одной из сторон, при подъеме или спуске не до конца, полном отказе механизма.

На что нужно обратить внимание

Первый раз регулировку делают сразу после монтажа конструкции, чтобы добиться хорошей работы – без посторонних звуков, являющихся свидетельством трения деталей о неподвижные на их фоне поверхности (вызывает ускоренный износ). Причиной подобных неполадок становятся или ошибки при самостоятельном монтаже, или недочеты работы мастеров, когда владелец пытается сэкономить и приглашает «универсалов», редко имеющих дело с секционными воротами.

Важные моменты:

  • Перекосы троса, например, из-за обрыва или сползания с барабана, вызывают повышенную нагрузку на инерционный пружинный механизм. Чем дольше он эксплуатируется в таком виде, тем выше риски выхода из строя целого узла.
  • То же относится к секциям полотна. Им положено подниматься-опускаться равномерно, без ощутимого наклона в какую-либо сторону. Перекосы приводят к неравномерному износу механических узлов, в том числе из-за перегрузки.

Помимо ошибок при монтаже, причиной неправильной работы секционных ворот является применение некачественных запасных частей. Рекомендуется покупать их только у производителя самой конструкции, любые «совместимые» детали имеют меньший срок службы. Или не подходят по характеристикам к конкретной модели ворот: по той же весовой нагрузке, хотя внешне они схожи с оригинальными комплектующими.

Необходимые инструменты и расходные материалы

Если для монтажа требуется более десятка инструментов и приспособлений, для регулировки будет достаточным подготовить гаечный ключ под размер крепежных ворот или разводной с подходящим диапазоном регулировки. Иногда их заменяют воротком с головками соответствующего сечения для более удобного откручивания-закручивания гаек. Выбор зависит от мастера, от наличия конкретных инструментов в гараже.

Из расходников понадобится силиконовое масло для смазки механизма (в виде спрея для простого дозирования при нанесении). Иногда его меняют на жидкость WD-40, заодно очищающей детали от ржавчины, если таковая появилась на их поверхности. Желательно подготовить шпонки, крепежные болты с гайками. Ведь не исключено, что придется «срывать» старые из-за окислов и прикручивать детали после регулировки новыми.

Общие правила регулировки подъемных секционных ворот

Работать с воротами подъемной конструкции рекомендуется последовательно независимо от их бренда, модели, конструкции. Простейший способ регулировки механизма с секционным полотном выглядит так. Полностью выкручивают крепежные болты. Следом проворачивают вал только с той стороны, где явно наблюдается провисание секций. И при достижении штатного состояния ворот вкручивают крепежи обратно.

Есть другой способ:

  • Полностью развернуть полотно гаражных ворот (закрыть до пола-земли).
  • Размещенные снизу кронштейны надежно закрепить на стене, на них будет идти основная нагрузка.
  • Поместить шпонки на секции так, чтобы не повредить какие-либо конструктивные элементы ворот.
  • Затянуть винты для фиксации положения барабана.
  • Проворачивать вал до тех пор, пока не исчезнет провисание троса. Обычно достаточно пары поворотов пружины. Важно избегать чрезмерного натяжения.
  • Зафиксировать положение крепежными винтами.

По завершении процедуры обязательно проверяют работу секционных ворот – рекомендуется несколько раз полностью поднять их и опустить, чтобы убедиться в отсутствии посторонних шумов и визуального провисания одной из сторон секций.

Проверяем тросы

Мониторить состояние конструкции проще всего по состоянию тросов. Ведь даже незначительная степень их провисания приводит к постепенной деформации направляющих, остальных элементов ворот. Поэтому при выявлении отклонений рекомендуется в ближайшее время приступить к задаче регулировки механизма.

Особенности процедуры:

  • Поставить шпонки на кронштейны, расположенные снизу.
  • Прочно зафиксировать барабан и винтовой регулятор.
  • Изменять положение регулировочного троса до нужного состояния.
  • Зафиксировать его болтом на натяжном наконечнике.

Приведенную последовательность действий повторяют по обеим сторонам, если тросы провисли и справа, и слева. Или при отсутствии регулировки с момента проведения монтажа. В таком случае валы распускают и начинают подтягивать тот, который оказался слабее всего. При уравнивании силы натяжения их крутят одновременно до достижения требуемого результата.

Регулируем гаражные ворота с разрезным валом

  • Процесс регулировки механизма на воротах с разрезным валом выглядит так:
  • Понадежнее закрепите на стене размещенные внизу конструкции кронштейны.
  • Смонтируйте шпонки на каждой секции так, чтобы ничего не повредить на них.
  • Натяните установочный винт, обеспечивающий поддержку троса и барабана в стабильном состоянии.
  • Медленно прокручивайте вал до тех пор, пока провисающие фрагменты не подтянутся. При этом следует избегать чрезмерного натяжения, чтобы избежать разрыва.
  • Закрутите пружинные элементы на два-три оборота, чтобы обеспечить надежное крепление без провисаний (точное количество подбирают опытным путем).
  • Затяните болты, фиксирующие пружину.

Устранение неравномерного натяжения левого и правого тросов с разрезным валом

Если недостаточно натянуты оба троса, лучше сразу подтянуть их и сделать равномерный уровень и слева, и справа. Это обеспечит отсутствие перекосов при открытии-закрытии секционных ворот.

Алгоритм работы следующий:

  • Закрепите нижние кронштейны.
  • Смонтируйте шпонки на всех секциях.
  • Зафиксируйте барабан, затянув установочный винт.
  • Проверните тот вал, где имеется наибольшее провисание.
  • Отрегулируйте оба троса до оптимального натяжения.
  • После затягивания пружин зафиксируйте их состояние болтами.

Обычно необходимо прокрутить валы на 1-2 оборота, более точное количество подбирают опытным путем в зависимости от ситуации. Если конструкция все равно провисает, поэкспериментируйте с взаимным поворотом валов. Иногда требуется сначала ослабить одну сторону и затем подтянуть обе для получения равномерного усилия натяжения.

Особенности регулирования ворот с неразрезным валом

На воротах с неразрезным валом процедура регулировки выглядит несколько иначе. Ее проводят в следующей последовательности:

  • Сначала поднимите рабочую панель и поддерживайте для ослабления поддерживающего троса. На этом этапе лучше привлечь помощника.
  • Открутите фиксирующий винт, доступ к которому только что получили, до момента, когда будет легко изменять натяжение тросов.
  • Выставьте минимальную длину троса, полностью убрав провисание, но без чрезмерного его натяжения.
  • Закрутите обратно фиксирующий винт, чтобы сохранить выбранный оптимальный режим натягивания троса.
  • Закрутите обратно фиксирующий винт, чтобы сохранить выбранный оптимальный режим натягивания троса.

Остается проверить, как открываются и закрываются секционные ворота. Важно убедиться, что при регулировке действительно убрали перекосы – в этом случае полотно будет поднимать гладко, без рывков и постороннего шума. Неразрезной вал сложнее в подборе рабочего положения, которое обеспечит бесперебойное функционирование, поэтому иногда приходится повторять процедуру.

Регулировка пружины секционных ворот

На качество работы механизма подъемных секционных ворот влияет и настройка пружины. От нее зависит возможность противостояния провисанию тросов, наличие преждевременного износа узлов и в целом комфорт пользования конструкцией. Это важно в помещениях, где приходится открывать-закрывать ворота по несколько раз в день – гараж, хозяйственные постройки, ремонтные боксы.

Выполнить регулировку пружины относительно легко и своими руками без привлечения мастера. Потому что на механизм установлены специальные болты, которые за счет изменения глубины вкручивания позволяют менять степень натяжения. Если комплектные крепежи утеряны их приобретают отдельно у производителя ворот.

В начале работы уменьшают натяжение при помощи откручивания болтов. Ослабленные валы будут крутиться, его проворачивают с той стороны, где возникло более сильное провисание. Как только натяжение пружины достигает требуемого значения, болты затягивают обратно, чтобы зафиксировать состояние. Такую процедуру рекомендуется делать регулярно.

Плюс к регулировке желательно очищать движущиеся детали от пыли и грязи, смазывать маслом – подходит аэрозольное, распыляемое тонким слоем. Если обнаружена коррозия, ее убирают, а поверхность обрабатывают жидкостью WD-40. Тогда механизм прослужит долга без капитального ремонта и замены комплектующих.

Содержание

  1. Правила и техника регулировки секционных ворот
  2. Регулировка роликов
    1. Вылет роликов
  3. Регулировка троса
    1. Проверка натяжения тросов
    2. Натяжение тросов с разрезным валом
    3. Натяжение тросов с неразрезным валом
  4. Регулировка пружины
  5. Вертикальные направляющие
  6. Верхние, горизонтальные направляющие
  7. Регулирование электропривода

Всех, у кого в гараже установлены секционные ворота, заинтересует вопрос их самостоятельной регулировки. Процедура весьма проста, не занимает много времени, поэтому можно справиться своими силами, сэкономив средства на вызов мастера. При проведении работ важно знать, для чего проводится отладка конкретной детали или узла, тогда получится настроить ворота индивидуально с учётом способа их монтажа, размера, типа и установленной автоматики.

Правила и техника регулировки секционных ворот

При использовании и ремонте конструкции следует принять во внимание ряд правил:

  1. Нарушение геометрической составляющей ворот (перекос самого полотна) требует немедленной корректировки. В противном случае произойдёт стремительный износ всех составляющих конструкции, и придётся менять её на новую.
  2. Важно выполнять правильную настройку балансировки для механизма закрывания и открывания. При допущении ошибок нагрузка на всю конструкцию будет чрезмерной, что может привести к обрыву троса или поломке остальных деталей.
  3. Необходимо применять для монтажа и регулировки гаражных ворот только высококачественные материалы — от этого зависит функциональность и срок службы изделий.

Регулировка секционных ворот

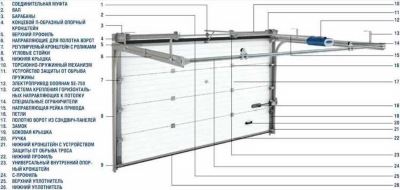

Прежде чем приступить к ремонту, следует разобраться, как работает конструкция. Чаще всего она состоит из 4-6 секций, которые соединены шарнирами. При открывании полотна секции сдвигаются вверх, накладываются друг на друга. Их движение осуществляется за счёт вращающихся барабанов и наматывающихся тросов. Равновесие достигается благодаря пружинам. Продольно раме, под потолком, размещаются направляющие, обеспечивающие скольжение панелей.

Регулировку подъёмных ворот рекомендуется выполнять сразу после их установки. Затем следует периодически проверять конструкцию на перекосы, провисания. Это позволит увеличить срок эксплуатации изделия.

Регулировка роликов

Первое, на что стоит обратить внимание при регулировке ворот — положение опорных роликов. На них ложится основная нагрузка в процессе эксплуатации конструкции, они в большей мере подвержены износу. На неисправность детали указывает сторонний шум.

В рабочем состоянии плоскость рамы размещена под небольшим углом относительно вертикали проёма. К секциям периметр проёма примыкает посредством уплотнителей. Так достигается герметичность по бокам и сверху. Клинообразное схождение плоскостей секций и проёма усиливает прижим. Подстройка роликообразных боковых петель обеспечивает прижим к уплотнителю. Чтобы отрегулировать ролики, необходимо отпустить гайки его крепления, а затем двигать вперёд и назад. Подстройка осуществляется каждой петлей по направлению снизу вверх поочерёдно.

Регулировка роликов ворот

Регулировка роликов ворот 2

Регулировка роликов ворот 3

Особенное внимание стоит уделить настройке верхних роликов — с их помощью происходит прилегание верхней секции к проёму и горизонтальному верхнему уплотнителю. Проверить их положение несложно: необходимо закрыть ворота и выключить в гараже свет. При плохом прилегании на притолоке заметен свет с улицы. Ролики в этом случае стоит затянуть для устранения зазора и предотвращения потери тепла.

После регулирования роликов следует смазать их силиконовых спреем либо графитовой или тефлоновой смазкой. Нельзя применять такие смазки, как солидол и литол — они способствуют накоплению пыли и грязи, что приводит к разрушению деталей. Рекомендуется также обработать резиновый уплотнитель для повышения гибкости и эластичности, улучшения скольжения.

Люфт роликов должен составлять 1-1,5 см. Если люфт отсутствует, а ролик зажат, его необходимо ослабить. Это требуется для снижения износа уплотнителя, с которым соприкасается панель, а также подшипника ролика снаружи. При слишком большом люфте ролик нужно отрегулировать. Если значение превышает 1,5 см, происходит образование зазоров и щелей между проёмом и полотном ворот в закрытом состоянии. А так быть не должно.

Вылет роликов

Если после регулировки секционных ворот конструкция занимает левое или правое положение, которые резко выражено, нужно достичь центрирования секций. Для этого подбирается подходящая по длине втулка, устанавливается со стороны зазора на любой шток сбоку. Понадобится расположить полотно в почти закрытом состоянии, сместить руками на центр, чтобы втулка не препятствовала возвращению ролика обратно.

Регулировка троса

Равномерное расположение достигается путём ослабления поочерёдно правового и левого троса. Того же самого можно достичь при относительном смещении долей соединительно муфты.

Проверка натяжения тросов

Тросы при опущенных воротах должны быть натянуты и не болтаться. Для проверки необходимо открыть и закрыть конструкцию вручную. Тросы не должны в процессе работы механизма задевать полотно или другие элементы. Если при закрытых секционных воротах трос болтается, это указывает на неправильную балансировку.

Проверка натяжения тросов ворот

Натяжение тросов ворот

Для регулировки натяжения троса следует поднять полотно наполовину и приложить на створку уровень. Инструмент покажет искривление полотна (значение не на «нуле») при ослаблении одного троса. Чтобы это исправить, необходимо осторожно ослабить болты, которые стягивают муфту. Затем взяться руками за обе половины вала, провернуть часть, где ослаблен трос до той позиции, пока уровень не покажет «ноль». Далее нужно затянуть соединительные болты муфты до изначального положения. Важно проверить, чтобы после затяжки муфты центровка вала не была нарушена.

Натяжение тросов с разрезным валом

Для регулировки троса с разрезным валом необходимо выполнить следующее:

  1. Закрепить нижние кронштейны.
  2. Установить шпонки на секции.
  3. Зафиксировать барабан посредством затягивания установочного винта.
  4. Повернуть вал. Поворачивать данный элемент нужно до тех пор, пока провисание не перестанет быть визуально заметным. Для натяжения троса пружины следует прокрутить 1,5-2 оборота. После того как затянутся пружины, необходимо затянуть болты натяжных наконечников.

Регулировки троса с разрезным валом

Если конструкция продолжает провисать, требуется применить способ взаимного поворота валов. Понадобится ослабить затяжные болты муфты. Далее повернуть вал, размещённый с провисающей стороны секционных ворот, одновременно следя за сохранением положения второго вала.

Натяжение тросов с неразрезным валом

При оснащении конструкции неразрезным валом последовательность действий будет такой:

  1. Поднять рабочую панель и в приподнятом положении зафиксировать её. Это требуется для ослабления натянутого троса.
  2. Открутить винт, который фиксирует трос в барабане.
  3. Регулировать длину на необходимую величину. При провисании троса рабочую длину потребуется сделать меньше.
  4. Затянуть винт, фиксирующий трос.
  5. Вернуть панель на место.
  6. Проверить состояние конструкции — она не должна провисать.

Натяжение тросов с неразрезным валом

Если регулировка тросов секционных ворот прошла успешно, изделие не провисает, то дополнительных действий не потребуется. При необходимости перечисленные манипуляции придётся повторить, не забывая натягивать тросы одинаково.

Регулировка пружины

Регулировка пружин

Регулировка пружины секционных ворот выполнятся просто. Что нужно делать:

  1. Открутить болты (крепёжные элементы).
  2. Проверить пружину на 1-3 оборота (количество оборотов зависит от конкретного случая).
  3. Закрутить болтовой крепёж.

На этом процедура завершена.

Вертикальные направляющие

Такая настройка секционных ворот должна осуществляться в процессе монтажа. С помощью отвеса или лазерного уровня можно легко выявить отклонение от вертикали. Производителем предусмотрены продолговатые отверстия креплений для изменения положения угла направляющей. Необходимо ослабить крепёж по высоте, изменить расположение в пространстве. Если поверхность примыкания неровная, компенсировать искажения рельефа можно посредством силы прижимания крепежа.

Верхние, горизонтальные направляющие

Чаще всего геометрия конструкции задаётся при монтаже. Но если при подъёме полотно смещается, придётся регулировать верхние направляющие. Для работы понадобится стремянка, лазерный нивелир, строительный уровень, слесарный инструмент. Необходимо начать с уголка верхнего желоба относительно горизонта. Какой именно угол наклона нужно выдерживать, указывается в производственной документации. Среднее значение — 5-7 градусов. В случае оснащения механизма потолочным приводом, данную настройку можно опустить. Достаточно убедиться, что горизонтальные направляющие идут строго параллельно.

Верхние направляющие

Горизонтальные направляющие

Существует 2 варианта проверки:

  1. При помощи лазерного уровня 3D. Нужно отметить одинаковое расстояние (L) для получения 90-градусной ориентации. Получится выставить без ошибок обе горизонтальные направляющие.
  2. С помощью обычной рулетки. Нужно добиться одинаковых диагоналей L.

Регулирование электропривода

Настройка электрического привода гаражных ворот начинается с проверки натяжения армированного ремня или цепи. При плохом натяжении цепь провисает из рейки, что заметно визуально. Для натяжки нужно затянуть регулировочную гайку, но не до предела, так как допускается незначительное провисание в корпусе рейки в состоянии покоя.

Далее следует запрограммировать первоначальные настройки автоматики, как при запуске впервые. Система заново рассчитает усилия, требуемое для движения полотна, запомнит, как надо поднимать и опускать конструкцию для полного закрывания. Также произойдут автоматические настройки плавного пуска, замедления в конце перемещения створки. Программирование автоматики осуществляется по-разному, в зависимости от модели и производителя. Инструкция и описание процедуры присутствует в технической документации к изделию.

Многие владельцы гаражей решаются регулировать секционные ворота своими силами, хотя у такого вида ворот сложное устройство механической части конструкции. Самостоятельная настройка – дело непростое, нужно много чего выяснить перед установкой. Пользователю гаража или другого хозяйственного помещения следует делать выбор конструкции после тщательного изучения способов монтажа, регулировки хода и настройки слаженной работы подвижного механизма.

Содержание

  • Регулировка своими руками
  • Каким моментам стоит уделить внимание
  • Как отрегулировать ролики, петли, уплотнения
  • Алгоритм регулировки и технические рекомендации
  • Секционные ворота: проверка работы пружин, троса и других элементов
    • Как отрегулировать тросы
    • Как регулировать пружины на секционных воротах
    • Крепление барабана вдоль вала
    • Регулировка ворот с разрезным валом
    • Как регулировать ворота с неразрезным валом
    • Механизм с пружинами растяжения
  • Роль вертикальных направляющих
  • Регулировка по верхним горизонтальным направляющим
  • Как отрегулировать вылет роликов
  • Настройка электропривода
  • Привод ворот Дорхан
  • Набор необходимых инструментов и расходных материалов

Регулировка своими руками

Наладку хода автоматических гаражных ворот начинают с осмотра работы тросовых соединений. Ответ на вопрос, как настроить автоматические ворота, можно найти при проверке натяжения троса. Этот элемент конструкции должен быть правильно натянут. Запутывание, изменение конфигурации приводит к некорректной работе или полной блокировке системы. Отрегулировать ее можно собственноручно, без привлечения технических работников из компаний по обслуживанию такого оборудования.

Каким моментам стоит уделить внимание

Регулировка становится нужна в разных ситуациях – при самостоятельном монтаже такого механизма или выявленные ошибки, которые допустили мастера при установке (как установить секционные ворота самостоятельно). Пристальное внимание уделяют таким аспектам:

Пружины инерционного механизма - картинка

Пружины инерционного механизма. Учитывается фактор повышения нагрузки на его элементы при обнаружении перекосов троса, что может означать обрыв, сползание с барабана.

Поднимание полотна - картинка

Равномерное поднимание полотна, отсутствие перекосов, которые приводят к неправильному закрыванию, при этом значительно повышается риск преждевременного изнашивания конструкции или неисправности элементов. Все это вызывает необходимость замены.

Качество запасных частей - картинка

Качество запасных частей. Правильный шаг – покупка сертифицированных комплектующих деталей от того же производителя.

Как отрегулировать ролики, петли, уплотнения

Рама располагается под малым углом по отношению к вертикальной плоскости проема. Секции с уплотнением прилегают к П-образному контуру проема. В таком способе примыкания соблюдена герметичность с боков и сверху. Прижимное усилие возникает от клинообразного схождения плоскостей периметра проема и секций. Подстроенные роликодержатели боковых петель прижимают уплотнение к обрезиненному контуру. Пластиковые элементы предотвращают истирание. Резиновым лепестком, который может быть двухконтурным, закрывается продувание и сквозняк.

Ослабив крепежные гайки ролика петли, узел двигают вперед-назад. Таким способом формируют герметичный стык рамы и вертикального стенового уплотнения. Этими движениями добиваются появления зазора в 1-1,5 мм. Это расстояние можно ощутить при легком пошатывании секции движением от себя-к себе, взявшись за петлю. Недостаточный зазор до 1 мм приводит к зажатию, повышенному трению и затрудненному движению ворот из нижнего положения. Лишний зазор больше 1,5 мм вызывает сквозное продувание. Выполнять настройку следует каждой крайней петлей, по очереди двигая снизу вверх.

Ролики, петли, уплотнения - картинка

Далее по последовательности, показывающей, как настроить ворота, регулируют верхние ролики, которые конструкционным устройством отличаются от промежуточных. Верхними роликами обычно корректируют правильное прилегание конструкции: верхняя секция, проем, горизонтальный уплотнитель должны плотно соприкасаться. Протестировать правильность регулирования можно простым методом. Надо закрыть ворота и выключить освещение внутри. При некачественном прилегании в притолоке и вокруг направляющих будет виден уличный свет. В таких случаях затягивают ролики для уменьшения зазора, устраняют ненужную потерю тепла. Должен оставаться слегка ощутимый люфт, поэтому туго закручивать и перетягивать не надо. С нижними роликами ничего делать нельзя – они выполняются обычно без возможности настройки.

Окончив регулировку роликов, нужно смазать их спреем на основе силикона. Идеальной будет смазка тефлоновая или графитовая, если удастся их купить в российских магазинах. Правило, которое следует запомнить пользователям, осуществляющим самостоятельный ремонт – ролики никогда не смазывают солидолом и литолом. Эти смазки быстро набьются пылью и грязью, полученная смесь станет абразивом и быстро разрушит ролики и направляющие. Потом эта загрязненная смазка «запечется», затрудняя перемещение ворот. Открыть их будет не под силу даже мускулистому мужчине. Резиновому уплотнителю также нужна смазка, от нее гибкий и эластичный, он будет способствовать скольжению соприкасающихся поверхностей, и увеличит срок эксплуатации.

Алгоритм регулировки и технические рекомендации

Работа с подъемными воротами проходит в описываемой последовательности:

Полотно ворот - картинка

Поставьте полотно по возможности ближе к нижнему положению.

Нижние кронштейны - картинка

Прикрепите к стене нижние кронштейны. Контролируйте прочность фиксирования, потому что эти детали работают с большой нагрузкой.

Шпонки на секции - картинка

Шпонки поместите на секции. Следите за тем, чтобы не повреждались остальные элементы ворот.

Винт барабана - картинка

Крепко затяните винт, зафиксируйте барабан.

Валик и трос - картинка

Поворачивайте валик, следите за тем, чтобы провисание троса исчезло. Обычно, бывает достаточно одного-двух поворотов пружины, и трос натягивается. Не слишком сильно затягивайте.

Болты конструкции - картинка

Закрутите болты, после этого конструкция полностью зафиксирована.

Если указанный способ, как отрегулировать секционные ворота, не помог полностью устранить недостатки, можно попробовать сделать следующее:

  • Отверните болтовой крепеж.
  • Поворачивайте валик только с той стороны, где имеется тросовое провисание.
  • Заверните болты, проверьте надежность крепежного соединения.

После проведенных манипуляций надо проверить работоспособность ворот, используя все режимы и положения, и убедиться в правильности функционирования механизмов. Эти профилактические мероприятия продлят срок эксплуатации конструкции.

Секционные ворота: проверка работы пружин, троса и других элементов

У большинства конструкций крепление полотен выполнено на тросы. Бытовые серии, используемые не очень интенсивно, оборудованы пружинами растяжения, перекладными блоками. Их длина или сила натяжения растяжных пружин влияет на горизонт.

Как отрегулировать тросы

Постоянный контроль и настройка натяжения тросового соединения всегда делается в первую очередь в обслуживающих мероприятиях конструкции. Даже незаметное глазу провисание вызывает деформацию направляющих и выводит из строя сами ворота. Если обнаружены отклонения, существуют способы, как отрегулировать автоматические ворота «Алютех» или механизмы других производителей.

Есть «слабые места» конструкций, которые требуют особого внимания при осмотре тросового механизма. При высокой степени фиксации узлов тросы не откручиваются сами, не обрываются и не меняют положения. При обнаружении таких отклонений, можно устранить их самостоятельно. Это следует делать по такому принципу:

Винтовой регулятор - картинка

Выставить шпонки с кронштейнами, размещенными снизу. Прочно фиксировать вращение барабана и винтового регулятора.

Регулировка вала - картинка

Регулировочный вал будет менять положение, а тросы натягиваться. Двух-трех оборотов хватит, чтобы добиться натяжения.

Пружинный механизм - картинка

После этого закрепляют болты натяжных элементов-наконечников, крепко фиксируя пружинный элемент.

На практике – чтобы ликвидировать провисание, этой последовательности действий будет достаточно.

При неэффективности перечисленных мер, можно одновременно изменять положение валов, закрепленных по двум сторонам. В этой ситуации валы раскручивают, затем заворачивают обратно, начиная с того, у которого натяжение слабее. Пока закручивается первый вал, нужно следить за тем, чтобы второй не вращался. После этого оба вала заворачивают синхронно и фиксируют в установленном положении.

Как регулировать пружины на секционных воротах

Когда нужно это делать, определяют по замедленному открыванию, срабатыванию реверса. Для открывания прикладывается усилие, полотно опускается или поднимается на серединном положении. Для этого необязательно привлекать ремонтных рабочих. О способах, как натянуть пружину на секционных воротах самостоятельно, рассказано в подробном описании.

Пружины (торсионные или растяжные), работающие правильно, позволяют открывать ворота без усилий. Полотно в проеме не падает само и не уезжает стремительно вверх, утягивая за собой человека. В поднятом положении оно может провисать не более чем на 15 см, а с автоматикой еще меньше. На отлаженных и натянутых пружинах торсионного механизма лежит нагрузка компенсации веса и инерции двигающегося полотна.

Производитель на информационной табличке, прикрепленной к правой стороне, в виде формулы 7+1 обозначает количество оборотов при взведении, что означает – пружину нужно взвести на 7 оборотов, при необходимости можно повернуть еще один раз. Но эти сведения даны для новых ворот, сошедших с заводского конвейера. Для б/у механизма такие данные будут неактуальны, ориентироваться на указанную формулу бесполезно.

Если пользователь с большим трудом отрывает полотно от пола при открытии двумя руками, то нужно немного увеличить натяжение пружин. Традиционно на секционных воротах стоят две торсионные пружины слева и справа (если смотреть в помещении). Натягивая, их фиксируют к валу болтом и шпонкой возле центральной муфты. Блокировать пружину можно «монтажкой», «фомкой» или отрезком арматуры, вложив приспособления в специальные ниши.

Здесь описан принцип, как отрегулировать гаражные ворота «Дорхан» с торсионными пружинами. Болт откручивается не до конца, шпонка вытаскивается продвижением по углублению на вале. «Монтажкой», «фомкой» добавляют половину или целый оборот натяжения, пружину фиксируют на валу в обратной последовательности. Также повторить алгоритм на второй пружине. После проверяют открывание ворот от пола. Легкий ход без взлета означает правильность регулировки. Лёгкое открывание и быстрый взлет от середины – перетяжка одной или двух пружин, нужно ослабить натяжение по ситуации. Движение в серединном положении полотна точно показывает правильность натяжки – ворота плавно двигаются вверх-вниз, не стоят на месте.

Пружины растяжения регулируются простым натяжением или откручиванием с помощью перестановки фиксатора в пазах направляющей. Сам процесс регулировки и балансировки пружин этого вида сложнее торсионных аналогов.

Стоит обратить внимание на расположение торсионной пружины на валу на закрытых воротах. Тело пружины не должно быть перекрученным, растянутым, волнистым, а ровно располагаться на валу. Регулярно торсионной пружине нужна очистка от пыли и обильная смазка аэрозольным силиконом.

Задача – как отрегулировать подъемные ворота с помощью механической регулировки – в целом несложная. После этого ручной режим подъема и опускания даже одной рукой станет легким, без стопорения, посторонних стуков, скрипов, перекосов и соскакивания.

Закончив настройку механизма, приступают к наладке автоматических агрегатов.

Крепление барабана вдоль вала

Подъем на некоторых моделях ворот может быть выполнен в низком расположении. Их тросовый барабан неверно закреплять близко к месту, где установлен подшипник несущего кронштейна, потому что разматывающийся трос станет цепляться за элемент желоба. Нужно в положении «закрыто» установить барабан так, чтобы тросы не прикасались к металлическим частям. Иначе в конструкции вал легко сместится влево и вправо. Во избежание этого дополнительно устанавливают упорные стопоры в виде колец на вал.

На промышленных конструкциях нужно учитывать, какую сторону кронштейна подпирает стопорное кольцо. Осевая нагрузка на подшипник быстро выдавит его из кронштейна. Если стопоры невозможно установить на нужную сторону, выход один – наварить сваркой на подшипник точечные упоры.

Регулировка ворот с разрезным валом

Работу такой конструкции выполняют в следующей очередности:

Нижние кронштейны - картинка

Нижние кронштейны надо максимально надежно прикрепить к стене.

Шпоночные элементы - картинка

Аккуратно установить шпоночные элементы, разместив их на каждую секцию.

Установочный винт - картинка

Натянуть установочный винт, поддерживающий трос и барабан в статичном положении.

Затем ликвидируют недостаток натяжения тросов. Вращение вала не останавливают до тех пор, пока провисание фрагментов не исчезнет. Делают это в медленном режиме вращения, отслеживают натяжку троса, чтобы своевременно отреагировать и остановить ход, не доводя до разрыва. При обрыве ничего другого не остается, как поменять трос на секционных воротах.

Далее пружины закручивают на 2-3 оборота (числа примерные, точно определяется по состоянию растяжения). Это даст гарантию, что снова не возникнет провисание.

  • Затягивают болты для крепежа пружины.

Можно встретить вариант неодинакового натяжения тросов по обеим сторонам. В этом случае можно поворачивать валики особым способом:

  • Раскрутите оба болта муфты.
  • Вал, где тросовое провисание заметно больше, поворачивайте первым. Следите в процессе за соседним валом, он не должен сдвигаться или поворачиваться. При одновременном провисании обоих тросов на валах, второй тоже прорабатывают по такому же принципу.
  • Затяните раскрученные болты муфтового соединения.

Как регулировать ворота с неразрезным валом

Для ворот в проеме гаража с такой конструкцией регулировка проходит по другому сценарию. Алгоритм действий выглядит следующим образом:

  • Поднимите рабочую панель. Дальше понадобится содействие помощника. Попросите второго человека помочь ее поддержать, чтобы ослабить тросовое натяжение.
  • В поле зрения появится винт, которым выставляют положение троса. Отверните его на столько оборотов, чтобы стало удобно настраивать натяжение.
  • Наладка длины троса заключается в выставлении ее на минимальное расстояние, позволяющее убрать провисание, но не вызвать угрозу срыва этого элемента. Далее его продолжают удерживать в подходящем положении и закручивать назад винт фиксации.
  • В конце опускают рабочую панель.

После окончания наладки проводят тестирование на предмет провисания тросов и плавности движения полотна. Если с первого раза не получилось, можно повторить процедуру еще раз. Эта конструкция не самая простая, трос можно установить в нерабочий режим. С первого раза может не получиться. Желаемого результата часто добиваются в несколько попыток.

Механизм с пружинами растяжения

Механизм с пружинами растяжения - картинка

Перед тем, как правильно натянуть пружины на секционных воротах, нужно максимально их открыть и зафиксировать. Если откручена одна из двух пружин при незафиксированном открытии, пропадет сбалансированность, полотно самопроизвольно опустится. Это может быть опасным – пружины при поднятом полотне в ослабленном состоянии! Регулировать пружину секционных ворот нужно с помощью перестановки кронштейна снизу. Установка его выше или ниже меняет натяжное усилие с соответствующей стороны. Это способ выравнивания секций по горизонту, балансировки, позволяющей с легкостью сдвигать секции на протяжении всего интервала хода. Обращайте внимание и не допускайте перехлест у перекладного блока верхнего кронштейна.

Роль вертикальных направляющих

В процессе монтажа регулируют эти элементы секционных ворот. По лазерному уровню или обычному отвесу выявляют погрешности относительно вертикали. Для изменения положения уголка направляющей, разработчики предусмотрели крепежные отверстия продолговатой формы. Нужно ослабить крепеж, изменить пространственное положение. Если у примыкающих плоскостей шероховатые поверхности, сильным прижимом крепежа компенсируют неровности рельефа.

Регулировка по верхним горизонтальным направляющим

Этот вид регулировки считают сложным. Соблюдение геометрии должно задаваться при установочных работах, но если при подъеме полотно сдвигается в сторону, эта процедура неизбежна. Для этого пользуются строительным уровнем, лазерным нивелиром, стремянкой, слесарными инструментами. Начало процедуры – с угла на верхнем желобе относительно горизонта. В документации разработчик указывает размер угла наклона, который обычно составляет 5-7 градусов. От этой величины зависит решительность старта в режиме закрывания. Если конструкция оборудована потолочным приводом, эта настройка необязательна. Можно лишь убедиться в горизонтальности направляющих.

Нужно добиваться строгой перпендикулярности направляющих относительно плоскости проема. Существуют два способа:

3D-лазерный уровень - картинка

Применяют 3D-лазерный уровень. Замеряя одинаковые расстояния L от стены, получают ориентацию в 90 градусов. Этот способ дает безошибочное выставление обеих горизонтальных направляющих.

Измерительная рулетка - картинка

Обычной рулеткой добиваются одинакового показателя размера диагоналей L.

Как отрегулировать вылет роликов

Это будет самой последней операцией, если конструкция, совершив полные рабочие циклы, принимает заметное положение справа или слева, а вылет роликов больше с одной стороны. Для отцентровки секций пользуются втулками. Выбирают подходящую втулку, устанавливают ее на боковом штоке со стороны, где нет зазора. Полотна располагаются в полузакрытом режиме. Смещаются вручную к центру, чтобы втулка не помешала поставить ролик назад.

Настройка электропривода

Обязательной манипуляцией в регулировке является настройка автоматического узла, установленного на ворота. Для правильной работы сначала проверяют, насколько хорошо натянута цепь или армированный ремень, в зависимости от вида установленной рейки. Это сделать просто. При плохом натяжении цепи заметно ее провисание из рейки. Механизм натяжения крепится на кронштейн рейки, который установлен в упор с притолокой над проемом. При натяжке надо подтянуть регулировочную гайку, при этом следить, чтобы не было перетяжки. Натяжение троса или ремня не должно быть сильным, слабое провисание в положении покоя в корпусе рейки допускается.

Следующим этапом выполняют программирование заводских настроек электропривода, как во время первого запуска. Во время этого автоматике предстоит заново рассчитать усилие для сдвижения секций, «запомнить» высоту подъема и опускания ворот до окончательного закрывания, настроить плавность запуска и замедлить движение в конце. Описание процедуры программирования у каждого производителя на разных моделях свое, поэтому останавливаться на этом нет смысла.

Привод ворот Дорхан

Привод ворот Дорхан - картинка

Компания-изготовитель воротных конструкций появилась на российском рынке давно, у наших покупателей это старейшее производство вызывает заинтересованность своей продукцией. При обслуживании у пользователей возникает вопрос – как натянуть трос на секционных воротах Дорхан, в том числе на моделях, оснащенных электроприводом.

Регулировка троса – достаточно стандартное действие, выполняющееся по алгоритму, похожему с аналогичными действиями на воротах других марок. Важный нюанс: у некоторых моделей Дорхан установлены цепи, а не тросы. В остальном, механика рабочих приемов идентичная и не отягощена проблемами. В регулировке выполняйте следующий алгоритм:

  • Найти нижние кронштейны. Прочно прикрепить к стене, сделав это по возможности надежно, на них будет лежать нагрузка, и кронштейны должны справляться с ней.
  • Закрепить секционные шпонки.
  • Установить барабан в нужное положение и закрепить винтом.
  • Поворачивать вальки до полного подтягивания отвисающих частей. Это делают медленно, контролируя состояние троса и его натяжение во избежание перетяжки и угрозы разрыва.
  • Затянуть специальные наконечники болтов для закрепления фиксации.

Пользователям, выбравшим данную конструкцию, будет полезна пошаговая последовательность, как отрегулировать ворота Doorhan. Этот производитель один из крупных брендов, выпускающих ворота, комплектующие части и запасные детали для ремонтных работ. При замене отслуживших частей механизма желательно выбирать из обширного ассортимента изготовителей детали той же компании. Практика показала множество случаев несоответствия установленных запчастей, что вызывало сбои в работе ворот и преждевременно выводило их из строя.

Как и у других ворот, валы на моделях «Дорхан» производят целыми и разрезными. Подтяжка троса происходит по рекомендациям, приведенным в общих описаниях для вальков любого типа. При разрезных валах применяют инструкцию, описывающую их одновременный поворот по двум сторонам.

Набор необходимых инструментов и расходных материалов

В ремонтных работах пользуются гаечным ключом, шпонками, крепежными элементами (болтами, гайками). Понадобится также вороток, масляная жидкость для одновременного смазывания деталей в процессе регулировки.

Инструкция по монтажу и эксплуатации промышленных секционных ворот

ВВЕДЕНИЕ

Мы уверены, что Вы останетесь довольны качеством секционных ворот DoorHan!

Перед установкой ворот внимательно ознакомьтесь с настоящей Инструкцией. В Инструкции подробно описан процесс монтажа и правила эксплуатации и обслуживания секционных ворот DoorHan.

Помимо настоящей Инструкции, при монтаже ворот рекомендуется использовать материалы каталога комплектации секционных ворот DoorHan.

Соблюдение рекомендаций по эксплуатации, обслуживанию и порядку монтажа ворот, изложенных в Инструкции, обеспечит длительный срок работы оборудования и существенно снизит риск возникновения несчастных случаев при установке и эксплуатации ворот.

Во время выполнения работ обязательно соблюдение правил техники безопасности.

При утере настоящей Инструкции Вы можете запросить ее дубликат, отправив письмо по адресу: 143002, Россия, Мо­сковская обл., Одинцовский р-н, с. Акулово, ул. Новая, д. 120, Тел.: +7 (495) 933-24-00, 981-11-33, E-mail: Info@doorhan.ru

Производитель (DoorHan) не осуществляет непосредственного контроля за монтажом секционных ворот, их обслу­живанием и эксплуатацией и не может нести ответственность за безопасность установки, эксплуатации и технического обслуживания секционных ворот.

Содержание Инструкции не может служить основанием для предъявления любого рода претензий.

DoorHan оставляет за собой право вносить изменения в конструкцию секционных ворот, а также в настоящую Ин­струкцию без предварительного уведомления покупателей ворот.

Монтаж и установка ворот ДорХан +7 (831) 231-21-21 или почта info@doorhan-nn.ru

ТРЕБОВАНИЯ К ПРОЕМУ

Необходимые размеры:

Н — высота проема (расстояние от пола до верха проема);

В — ширина проема (расстояние от левого края до правого края проема);

h — притолока (расстояние от верха проема до потолка) не менее 150 мм (без цепного электропривода);

b1 и b2 — расстояния от края проема до боковой внутренней стены не менее 120 мм,

в случае выносного вала — 500 мм;

D — глубина гаража (расстояние от края проема до внутренней стены гаража) более H + 500 мм.

Примечание. При снятии вышеуказанных размеров проема рекомендуется проводить замер каждой величины как минимум в трех местах.

При замере Н и В за итоговый размер всегда принимается наибольшая величина, а при замере h, D, b1 и b2 за итоговый размер необходимо принимать наименьшую величину.

В случае установки электропривода

Для установки ворот с цепным электроприводом притолока (h) должна составлять не менее 200 мм.

Для установки ворот с вальным электроприводом одно из боковых расстояний (b1 или b2) должно составлять не менее 250 мм, в случае вала снизу — 500 мм.

На стадии замера необходимо обратить внимание на дополнительные параметры

Форма проема (проемы могут быть как прямоугольной, так и другой формы).

Поверхность плоскостей проема должна быть ровной и гладкой. Перепад уровня пола по всей длине проема должен составлять не более 1 см.

Пространство, необходимое для монтажа ворот, должно быть свободно и не загромождено.

Если заказчиком подготовлены промы с отклонениями от изложенных требований, заказчик обязан устранить отклонения до начала монтажа ворот.

ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА RSD02

Гаражные секционные ворота DoorHan серии RSD02 открываются плавно и не требуют дополнительного места перед гаражом, компактно располагаются внутри гаража. Различные типы конструкции ворот, возможность изготовления ворот шириной до 6 м и высотой до 3 м позволяют подобрать идеальный вариант практически для любого помещения. Жесткий каркас из оцинкованной стали обеспечивает конструкции гаражных секционных ворот долговечность, защищает от взлома.

ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА RSD02 Монтаж

Н — высота проема от 2020 мм до 3070 мм;

В — ширина проема от 2000 мм до 6000 мм;

h — притолока (расстояние от верха проема до потолка) не менее 150 мм (в зависимости от значения притолоки используются разные типы направляющих);

b1 и b2 — расстояния от края проема до боковой внутренней стены не менее 120 мм;

D — расстояние от проема до внутренней стены гаража) более H + 500 мм.

3 типа конструкций системы направляющих ворот. Широкая палитра цветов сэндвич-панелей, большой выбор аксессуаров.

ПРОМЫШЛЕННЫЕ СЕКЦИОННЫЕ ВОРОТА СЕРИИ ISD01

В первую очередь, промышленные секционные ворота серии ISD01 устанавливаются на производственных объектах, складах, в цехах и терминалах, где к ним предъявляются гораздо более жесткие требования, нежели к стандартным бытовым воротам.

Как правило, промышленные секционные ворота — это тяжелые конструкции, которые эксплуатируются ежедневно с высокой интенсивностью, они устойчивы к ветровым нагрузкам и герметично закрывают вход в производственное помещение.

ПРОМЫШЛЕННЫЕ СЕКЦИОННЫЕ ВОРОТА СЕРИИ ISD01 Монтаж и установка

Н — высота проема от 2020 мм до 6120 мм;

В — ширина проема от 2000 мм до 8000 мм, при вертикальном подъеме до 8000 мм;

h — притолока не менее 150 мм (в зависимости от значения притолоки используются разные типы направляющих);

b1 и b2 — расстояния от края проема до боковой внутренней стены не менее 120 мм;

D — глубина гаража не менее H + 500 мм.

10 типов конструкции системы направляющих ворот.

ПРОМЫШЛЕННЫЕ СЕКЦИОННЫЕ ВОРОТА СЕРИИ ISD02

Панорамные секционные ворота DoorHan серии ISD02 пользуются большой популярностью и устанавливаются в зданиях современной архитектуры с остекленными фасадами и витринами, автомобильных салонах, выставочных и технических центрах, там, где интерьер помещения должен просматриваться через прозрачные стекла.

ПРОМЫШЛЕННЫЕ СЕКЦИОННЫЕ ВОРОТА СЕРИИ ISD02 Инструкция по монтажу

Н — высота проема от 2020 мм до 6120 мм;

В — ширина проема до 6000 мм;

h — притолока (расстояние от верха проема до потолка) не менее 150 мм (для низкого подъема барабан сзади);

b1 и b2 — расстояния от края проема до боковой внутренней стены не менее 120 мм;

D — глубина более H + 500 мм;

10 типов конструкции системы направляющих ворот.

ИНСТРУМЕНТЫ

Для выполнения монтажа рекомендуется использовать следующие инструменты:

Для.выполнения.монтажа.рекомендуется.использовать.следующие.инструменты

ОПТИМАЛЬНАЯ ЧИСЛЕННОСТЬ МОНТАЖНОЙ БРИГАДЫ

Оптимальная численность монтажной бригады составляет 2-3 человека, в зависимости от размеров ворот. Средней нормой для монтажной бригады является монтаж одних ворот в течение 4-6 часов.

РЕКОМЕНДУЕМЫЕ МАТЕРИАЛЫ И КОМПЛЕКТУЮЩИЕ, ИСПОЛЬЗУЕМЫЕ ПРИ МОНТАЖЕ ВОРОТ

При монтаже ворот могут применяться различные крепежные элементы, выбор которых зависит от характеристик материала проема. Все крепежные детали должны быть стойкими к коррозии.

КОМПЛЕКТАЦИЯ

Система направляющих и тормозных механизмов

В данной Инструкции монтаж секционных ворот будет рассмотрен на примере ворот со стандартным типом подъема. В приложении приведены особенности монтажа секционных ворот с различными типами подъемов и комплектацией, а также установки дополнительных аксессуаров.

7. Угловая стойка в сборке с вертикальной направляющей и боковым уплотнителем 1 пара

  1. Угловая стойка в сборке с вертикальной направляющей и боковым уплотнителем 1 пара

  1. Кронштейн крепления горизонтальных направляющих*** шт.

9. Установочный профиль** (32x32x2 мм) шт.

10. Универсальный угловой кронштейн** для крепления к потолку * шт.

10. Универсальный угловой кронштейн** для крепления к потолку * шт.

11. Болт для сборки направляющих (1/4''x3/4'') * шт.

11. Болт для сборки направляющих (1/4”x3/4”) * шт.

12. Гайка (1/4'') * шт.

13. Комплект втулок распорных 2 компл. ДорХан

13. Комплект втулок распорных 2 компл.

14. Пружинный амортизатор **1 пара

19. Нижний угловой кронштейн с клиновым креплением троса 1 пара

20. Нижний угловой кронштейн регулируемый** 1 пара

21. Устройство защиты от разрыва троса с регулировкой натяжения троса** 1 пара

22. Устройство безопасности троса** 1 пара

  1. Задвижка

24. Замок для секционных ворот** 1шт

25. Ручка-ступенька для промышленных секционных ворот** 1 шт.

  1. Ручка-ступенька для промышленных секционных ворот** 1 шт.

26. Ручка выступающая 1 шт

26. Ручка выступающая 1 шт

27. Замок для секционных ворот** 1шт

28. Концевой опорный П-образный 1 пара

28. Концевой опорный П-образный 1 пара

Внутренний-опортный-кронштейн

29. Внутренний опорный кронштейн *шт

30. Саморез 6,3x32 мм для панелей ворот

30. Саморез 6,3×32 мм для панелей ворот *шт

31. Болт с полукруглой головкой (М8х25) * шт.

31. Болт с полукруглой головкой (М8х25) * шт.

32. Гайка с фланцем (М8) * шт.

32. Гайка с фланцем (М8) * шт.

33. Закладная пластина * шт

33. Закладная пластина * шт

* Количество зависит от размера ворот.
** Установка зависит от комплектации ворот

МЕРЫ БЕЗОПАСНОСТИ

Монтажные работы производятся только в спецодежде, не стесняющей движения, а также в защитной каске и перчатках. При сверлении материалов, дающих отлетающую стружку, при рубке и резке металла следует применять защитные очки. Для защиты органов дыхания от строительной пыли применять респиратор. Слесарные молотки и кувалды должны иметь гладкие, слегка выпуклые поверхности бойков, без выбоин, скосов, наклепа, сколов и трещин.

Длина рукоятки молотка должна быть не менее 250 мм; молотки должны быть прочно надеты на рукоятки и закреплены клиньями. Все инструменты, имеющие заостренные концы для рукояток, должны иметь рукоятки длиной не менее 150 мм. Деревянные рукоятки должны быть стянуты бандажными кольцами. Ударные инструменты не должны иметь косых и сбитых затылков, трещин, заусенцев.

Гаечные ключи не должны иметь трещин и забоин, должны соответствовать размерам гаек и головок болтов; губки ключей должны быть параллельны, не разработаны и не закатаны. Для переноски рабочего инструмента к месту работы необходимо применять специальную сумку или ящик. При работе для укладки инструмента использовать специальные пояса. Класть инструменты в карманы спецодежды запрещается.

МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ НА ВЫСОТЕ

  • Работы на высоте 1,5 м и более от поверхности пола относятся к работам, выполняемым на высоте. При работах на высоте следует пользоваться предохранительным монтажным поясом. В случае, когда нет возможности закрепления предохранительного пояса за элементы строительной конструкции, следует пользоваться страховочным канатом, предварительно заведенным за элементы строительной конструкции. Выполнение работ, в данном случае, производится тремя монтажниками. Приспособления и инструменты должны быть закреплены (привязаны) во избежание их падения при работе на конструкциях, под которыми расположены находящиеся под напряжением токоведущие части.
  • Применение предохранительных поясов со стропами из металлической цепи при работе на конструкциях, под которыми расположены находящиеся под напряжением токоведущие части, ЗАПРЕЩЕНО.
  • Подача наверх элементов ворот, инструмента и монтажных приспособлений должна осуществляться с помощью «бесконечного» каната. Стоящий внизу работник должен удерживать канат для предотвращения раскачивания груза и приближения к токоведущим частям.

Запрещается:

  • стоять под лестницей, с которой производятся работы;
  • подбрасывать какие-либо предметы для подачи работающему наверху, подача должна осуществляться при помощи прочной веревки.

МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ИСПОЛЬЗОВАНИЕМ ЛЕСТНИЦ И СТРЕМЯНОК

Приставные лестницы и стремянки должны быть снабжены устройством, предотвращающим возможность сдвига и опрокидывания при работе. Нижние концы приставных лестниц и стремянок должны иметь оковки с острыми наконечниками для установки на грунте, а при использовании лестниц на гладких поверхностях (металле, плитке, бетоне) на них надеваются башмаки из резины или другого нескользящего материала.

Запрещается:
• работать с приставной лестницы, стоя на ступеньке, находящейся на расстоянии менее 1 м от верхнего ее конца;
• работать с механизированным инструментом с приставных лестниц;
• работать с двух верхних ступенек стремянок, не имеющих перил или упоров;
• находиться на ступеньках приставной лестницы или стремянки более чем одному человеку;
• стоять под лестницей, на которой производится работа;
• класть инструмент на ступени лестниц и стремянок.

МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ

К работе с электроинструментом допускаются лица, прошедшие специальное обучение и инструктаж на рабочем месте, имеющие соответствующую квалификационную группу по электробезопасности. При проведении монтажных работ следует пользоваться электроинструментом, работающем при напряжении не выше 380/220 В. Выбор класса электроинструмента производится в зависимости от категории помещения по степени опасности поражения электротоком.

  • Металлический корпус электроинструмента, работающего при напряжении выше 42 В переменного тока и выше 110 В постоянного тока в помещениях с повышенной опасностью, особо опасен и при наружных установках должен быть заземлен. Вилка подключения должна быть с заземляющим контактом. Подключение инструмента осуществлять к электросети, имеющей заземление. Используемые удлинители должны иметь вилку и розетку с заземляющими контактами. При работе с таким инструментом следует пользоваться защитными средствами (резиновые перчатки, галоши). Защитные средства должны быть испытаны в установленном законодательством порядке.

Перед началом работы следует производить:

  • проверку комплектности и надежности крепления деталей;
  • проверку внешним осмотром исправности кабеля (шнура), его защитной трубки и штепсельной вилки, целостности изоляционных деталей корпуса, рукоятки и крышек щеткодержателей, наличия защитных кожухов и их исправности;
  • проверку исправности цепи заземления (между корпусом и заземляющим контактом штепсельной вилки);
  • проверку четкости работы выключателя;
  • проверку работы электроинструмента на холостом ходу.

При работе применять только исправный и проверенный инструмент. При выполенении работ не допускать переломов, перегибов электропровода, а также прокладки его в местах складирования конструкций, материалов, движения транспорта. При работе в дождливую погоду (при снегопаде) места прокладки кабеля и места производства работ электроинструментом должны быть оборудованы навесами.

МЕРЫ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ

Электромонтажные работы следует выполнять в соответствии с нормами правил устройства электроустановок (ПУЭ), с соблюдением требований правил техники безопасности при эксплуатации электроустановок потребителей (ПТБ при эксплуатации электроустановок потребителей).

МОНТАЖ СЕКЦИОННЫХ ВОРОТ СО СТАНДАРТНЫМ ПОДЪЕМОМ

Нижняя панель поставляется в комплекте с боковыми крышками, нижним алюминиевым профилем (приклепанным к панели), нижним резиновым уплотнением. В панели просверлены отверстия для крепления внутренних петель. В боковых крышках выполнена перфорация отверстий для крепления нижних частей боковых опор. В панели сделано технологическое отверстие под установку ручки (только в том случае, если ворота являются промышленными).

Средние панели поставляются в комплекте с боковыми крышками (приклепанными к панели). В панелях просверлены отверстия для крепления внутренних петель. В боковых крышках выполнена перфорация отверстий для крепления нижних частей боковых опор. Количество зависит от высоты проема.

Верхняя панель поставляется в комплекте с боковыми крышками, верхним алюминиевым профилем (приклепанным к панели), верхним резиновым уплотнением.

СБОРКА НИЖНЕЙ ПАНЕЛИ

Отсоедините роликодержатели от боковых опор.

Установите боковые опоры по просверленным отверстиям, используя 4 самореза 6,3×32 мм.

Установите устройство защиты от обрыва троса на нижнюю панель. Разметьте и просверлите отверстия 04,2 мм для его крепления. Закрепите кронштейн 4-я саморезами 6,3x32 мм (как показано на рисунке).

Установите устройство защиты от обрыва троса на нижнюю панель. Разметьте и просверлите отверстия 04,2 мм для его крепления. Закрепите кронштейн 4-я саморезами 6,3×32 мм (как показано на рисунке).

Установите внутренние петли по отверстиям в панели, ранее сделанным на производстве. Отверстия в нижней части петли должны совпадать с отверстиями в панели, сделанными на производстве.

Установите внутренние петли по отверстиям в панели, ранее сделанным на производстве. Отверстия в нижней части петли должны совпадать с отверстиями в панели, сделанными на производстве.

Закрепите петли при помощи 2-х саморезов.

Закрепите петли при помощи 2-х саморезов.

СБОРКА НИЖНЕЙ ПАНЕЛИ

Отсоедините роликодержатели от боковых опор.

Установите боковые опоры по просверленным отверстиям.

Установите боковые опоры по просверленным отверстиям.

Установите внутренние петли по отверстиям в панели, ранее сделанным на производстве. Отверстия в нижней части петли должны

Установите внутренние петли по отверстиям в панели, ранее сделанным на производстве. Отверстия в нижней части петли должны совпадать с отверстиями в панели, сделанными на производстве.

Закрепите петли при помощи саморезов для панелей ворот по аналогии с нижней панелью.

СБОРКА ВЕРХНЕЙ ПАНЕЛИ

Установите верхние опоры ролика и закрепите при помощи саморезов для панелей.

Установите верхние опоры ролика и закрепите при помощи саморезов для панелей.

УСТАНОВКА ВЕРТИКАЛЬНЫХ НАПРАВЛЯЮЩИХ

Вертикальные направляющие поставляются в сборе с угловыми стойками.

Вертикальные направляющие поставляются в сборе с угловыми стойками.

Перед установкой вертикальных направляющих необходимо проверить горизонтальность пола. Для чего положите С-профиль на пол и проверьте его горизонтальность с помощью строительного уровня.

Перед установкой вертикальных направляющих необходимо проверить горизонтальность пола. Для чего положите С-профиль на пол и проверьте его горизонтальность с помощью строительного уровня.

Если для выравнивания С-профиля необходимы подкладки, то эти подкладки нужно использовать при установке вертикальных направляющих.

Если для выравнивания С-профиля необходимы подкладки, то эти подкладки нужно использовать при установке вертикальных направляющих.

Перед установкой направляющих необходимо установить в проем нижнюю панель таким образом, чтобы ее края заходили за проем равномерно с двух сторон.

Затем по панели установите вертикальные направляющие.

Расстояние от торцевой поверхности панели до кромок направляющих должно составлять около 25-30 мм.

Разметьте отверстия в стене проема, используя перфорацию в угловой стойке в качестве шаблона

Просверлите отверстия 010 мм в стене проёма. В отверстие забейте дюбели.

Закрепите угловые стойки к стене проема 2-я саморезами с шайбами, но не затягивайте их. Выставьте вертикальные направляющие по уровню и только после этого затяните саморезы.

УСТАНОВКА ГОРИЗОНТАЛЬНЫХ НАПРАВЛЯЮЩИХ

Использование П-образных концевых опорных кронштейнов позволяет обеспечить высокую технологичность сборки, монтажа и регулировки торсионного механизма.

Использование П-образных концевых опорных кронштейнов позволяет обеспечить высокую технологичность сборки, монтажа и регулировки торсионного механизма.

Установите П-образный кронштейн вплотную к угловой стойке, совместив углы кронштейна и угловой стойки. Внешняя стенка кронштейна должна совпадать с плоскостью угловой стойки. По перфорации в кронштейне разметьте отверстия для крепления в стене проема.

Просверлите намеченные отверстия сверлом 12 мм. Забейте в стену дюбели. Закрепите кронштейн к притолоке при помощи саморезов (саморезы не затягивать).

Проверьте горизонтальность установки кронштейнов с помощью С-профиля (допускается использовать лазерный уровень).

ВНИМАНИЕ! устанавливать кронштейн необходимо таким образом, чтобы изгиб кронштейна смотрел вверх.

УСТАНОВКА РАСПОРНЫХ ВТУЛОК

Распорные втулки служат для ограничения движения полотна ворот вдоль плоскости проема. Установите втулки на оси роликов верхних и боковых опор.

Проверьте горизонтальность установки кронштейнов с помощью С-профиля (допускается использовать лазерный уровень).

В зависимости от типа нижнего углового кронштейна подберите и установите распорные втулки на оси роликов в нижних угловых кронштейнах.

В зависимости от типа нижнего углового кронштейна подберите и установите распорные втулки на оси роликов в нижних угловых кронштейнах.

УСТАНОВКА ПАНЕЛЕЙ

Вставьте ролики в роликодержатели нижних угловых кронштейнов и установите нижнюю панель. Установите ролики с роликодержателями на боковые опоры.

Выровняйте нижнюю панель по строительному уровню. При необходимости используйте подкладки соответствующей толщины.

Выровняйте нижнюю панель по строительному уровню. При необходимости используйте подкладки соответствующей толщины.

Аналогично установите следующие панели.

Аналогично установите следующие панели.

На боковые опоры установите роликодержа- тели с роликами.

В случае, если в панели не просверлены отверстия верхней части петли, наметьте отверстия для крепления верхних частей внутренних петель и боковых опор.

Просверлите намеченные отверстия 04 мм на глубину 25-30 мм.

Закрепите верхние части петель с помощью саморезов для панелей.

На боковые опоры установите роликодержа- тели с роликами.

Установите.верхнюю.панель ..Отрегулируйте. положение.верхнего.ролика,.обеспечив.плот- ное.прилегание.панели.к.проему .

Установите верхнюю панель. Отрегулируйте положение верхнего ролика, обеспечив плотное прилегание панели к проему.

УСТАНОВКА ТОРСИОННОГО МЕХАНИЗМА

УСТАНОВКА ТОРСИОННОГО МЕХАНИЗМА ДорХан

На пружине с правой навивкой количество оборотов взвода пружины обозначается черной полосой.

На пружине с левой навивкой количество оборотов взвода пружины обозначается красной полосой.

Торсионный механизм устанавливается в П-образные концевые опорные кронштейны и дополнительно поддерживается универсальным внутренним кронштейном.

В случае установки вала состоящего из двух частей, используется соединительная муфта с возможностью регулировки троса.

Соедините две части вала с помощью муфты, вставив шпонки в шпоночные пазы обоих частей муфты. Затяните болты соеденяющие две части муфты.

Торсионный механизм устанавливается в П-образные концевые опорные кронштейны и дополнительно поддерживается универсальным внутренним кронштейном.

В случае установки вала состоящего из двух частей, используется соединительная муфта с возможностью регулировки троса.

Соедините две части вала с помощью муфты, вставив шпонки в шпоночные пазы обоих частей муфты. Затяните болты соеденяющие две части муфты.

Установите торсионный механизм в сборе таким образом, чтобы пластина концевая с подшипником располагалась заподлицо с внешней стенкой кронштейна. Оденьте на вал стопорное кольцо вплотную к подшипнику.

Закрепите пластину концевую с подшипником к П-образному кронштейну при помощи 2-х болтов (М10х25) с соответствующими гайками и шайбами. По аналогии закрепите торсионный механизм с другой стороны.

Зависимость установки пластины концевой с подшипником от установленных концевых опорных П-образных кронштейнов и от типа барабанов представлена в таблице.

Кронштейн концевой опорный П-образный 127/152 мм БЛИЖНИЕ OMI8 OMI12 DH11000 DH11011 OMI54-HL-LD
ДАЛЬНИЕ OMI18 OMI54HL
Кронштейн концевой опорный П-образный 174 мм БЛИЖНИЕ OMI11VL OMI120HL
ДАЛЬНИЕ OMI32 OMI18VL OMI164HL
Кронштейн концевой опорный П-образный 174 мм OMI28VL

Закрепите устройство от обрыва пружины к концевому опорному П-образному кронштейну при помощи двух комплектов крепежных элементов (болт 10×25, гайка М10, шайба 10 гроверная).

При установке устройства безопасности от обрыва троса для крепления троса необходимо необходимо завести его в стальную трубку с резьбой, таким образом, как показано на картинке.

Намотайте необходимое кол-во троса на барабан (расчитывается индивидуально, информация прилагается в монтажной карте).

Выведите трос через проушину и проденьте через специальное технологическое отверстие.

Затените обжимной винт, таким образом зафиксировав трос на барабане.

ВЗВЕДЕНИЕ ПРУЖИНЫ С ЦИЛИНДРИЧЕСКИМ ВАЛОМ

На пружине проведена краской специальная разметочная полоса, служащая для указания количества закрученных витков пружины. Расчетное число оборотов указано в монтажной карте и на наклейки на полотне ворот.

После взведения пружины зафиксируйте ее, положив упоры под монтажные воротки, затяните болты крепления окончания пружины к валу и вытащите воротки.

ВНИМАНИЕ!

Взведение пружины осуществляется с помощью двух воротков, которые устанавливаются в специальные отверстия в окончании пружины.

КРЕПЛЕНИЕ К ПОТОЛКУ

В зависимости от высоты притолоки и габаритов полотна ворот направляющие крепятся к потолку с помощью разных типов кронштейнов.

  1. Крепление при помощи кронштейнов крепления горизонтальных направляющих.

Закрепите кронштейн к горизонтальной направляющей при помощи закладной пластины и болта с гайкой.

Разметьте отверстия для крепления кронштейна к потолку.

Просверлите отверстия сверлом 010 мм и вставьте дюбели. Закрепите кронштейн при помощи саморезов с шайбами.

Б) Крепление при помощи универсальных угловых кронштейнов.

Закрепите перфориванный уголок 32×32 мм при помощи двух болтов на универсальный угловой кронштейн

Закрепите перфорированный уголок к направляющей.

Разметьте отверстия для крепления кронштейна к потолку.

Разметьте отверстия для крепления кронштейна к потолку.

Просверлите отверстия сверлом 012 мм и вставьте дюбели. Закрепите кронштейн при помощи саморезов с шайбами. ДорХан

Просверлите отверстия сверлом 012 мм и вставьте дюбели. Закрепите кронштейн при помощи саморезов с шайбами.

В) Крепление при помощи монтажных уголков.

Монтажные уголки собираются из перфорированного уголка 32×32 мм с учетом расстояния от горизонтальных направляющих до потолка.

Приложите монтажный угольник к направляющим в месте крепления. ДорХан

Приложите монтажный угольник к направляющим в месте крепления. Отметьте и просверлите отверстия в потолке. Закрепите монтажный уголок с помощью саморезов с шайбами и дюбелей.

Закрепите монтажный уголок с помощью саморезов с шайбами и дюбелей. ДорХан

Проверьте-горизонтальность-направляющих-при-помощи-строительного-уровня ДорХан

Проверьте горизонтальность направляющих при помощи строительного уровня. При необходимости отрегулируйте горизонтальность направляющих, смещая отверстия в перфорированном уголке по пазам универсального углового кронштейна. Допускается выравнивать диагонали А и В, подняв полотно ворот до крайнего верхнего положения и проверяя равномерность зазоров между торцами полотна ворот и направляющими. Перед окончательным креплением направляющих к потолку необходимо проверить расстояние между противоположными углами (диагонали А и В должны быть одинаковы).

РЕГУЛИРОВКА НАТЯЖЕНИЯ ТРОСОВ

А) Регулировка натяжения тросов с помощью нижних угловых кронштейнов с возможностью регулировки троса.

В случае неровного пола подложите подкладку под край полотна пока оно не будет выровнено по уровню.

Отрегулируйте трос по средством кручения ключом гаек, расположенных на металлической втулке, через которую проходит трос. При откручивании верхней гайки натяжение троса ослабевает, при закручивании наоборот усиливается. Как только полотно будет одинаково соприкасаться с одной стороны с полом, а с другой с подкладкой зафиксируйте металлическую втулку путем закручивания нижней гайки.

Б) Регулировка натяжения тросов с помощью соеденительной муфты с возможностью регулировки троса.

Перед началом регулировки необходимо убедиться в том, что пол ровный (без перекосов). В противном случае необходимо подложить подкладки под нижнюю панель полотна ворот.

Ослабьте болты соеденяющие две части муфты. Отрегулируйте натяжение тросов путем вращения двух частей вала. Зафиксируйте новое положение муфты при помощи болтов с гайками.

УСТАНОВКА С-ПРОФИЛЯ

Закрепите соединитель на «с» профиль с помощью болтов 1/4 х3/4 с гайками.

Закрепите С-профиль к концам горизонтальных направляющих с помощью болтов 1/4х3/4 с гайками.

УСТАНОВКА АМОРТИЗАТОРОВ

Закрепите амортизатор к С-профилю на обоих концах направляющих при помощи закладных пластин и болтов с гайками. Установите амортизатор таким образом, чтобы при открытых воротах он находился в сжатом состоянии не менее 50% от длины его хода. ДорХан

Закрепите амортизатор к С-профилю на обоих концах направляющих при помощи закладных пластин и болтов с гайками. Установите амортизатор таким образом, чтобы при открытых воротах он находился в сжатом состоянии не менее 50% от длины его хода.

УСТАНОВКА РУЧКИ

Ручка для промышленных ворот устанавливается в заранее изготовленное на производстве отверстие в нижней сэндвич-панели.

Установите 2 части ручки асимметрично друг другу с разных сторон сэндвич-панели

Вставьте 2 самореза с внешней стороны полотна ворот

И 2 самореза с внутренней стороны полотна ворот.

Затяните саморезы, на месте установки саморезов установите пластиковые заглушки.

УСТАНОВКА РУЧКИ ВЫСТУПАЮЩЕЙ И ОБЛЕГЧЕННОЙ

Наметьте отверстия для установки ручки.

Просверлите 4 отверстия 010-12 мм.

После этого закрепите ручку с помощью саморезов 4,8×35 мм, входящих в комплект ручки.

Наметьте отверстия для установки ручки.

Просверлите 2 отверстия 010-12 мм.

После этого закрепите ручку с помощью саморезов 4,8×35 мм, входящих в комплект ручки.

УСТАНОВКА ЗАДВИЖКИ

Установите задвижку на высоте, удобной для открывания. Разметьте отверстия для крепления.

Просверлите отверстия 04,2 мм для крепления задвижки и отверстие 015 мм в угловой стойке для вхождения ригеля задвижки.

Просверлите отверстия 04,2 мм для крепления задвижки и отверстие 015 мм в угловой стойке для вхождения ригеля задвижки.

Закрепите задвижку к панели при помощи четырех саморезов. Проверьте работу

ВНИМАНИЕ!

Устанавливать задвижку необходимо после балансировки ворот (взведения пружины), для того чтобы ригель задвижки находился на одной оси с отверстием в направляющей.

ПРОВЕРКА ДВИЖЕНИЯ ВОРОТ

После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков. Ролики не должны заедать в направляющих. При установке ворот в любом промежуточном по высоте месте ворота не должны совершать самопроизвольное движение вверх или вниз.

Если при проверочном открывании ворот наблюдается перекос панелей по горизонтали, то отрегулируйте натяжение тросов.

В случае неплотного прилегания полотна ворот к проему необходимо отрегулировать положение роликов. Поднимите полотно ворот на 50 мм и подложите под него деревянные бруски. Отрегулируйте положение роликодержателей с роликами таким образом, чтобы ролики плотно прилегали к поверхности впадин вертикальных направляющих. Уберите деревянные бруски и закройте ворота. Проверьте люфт между полотном ворот и проемом, он должен составлять 12 мм.

ЭКСПЛУАТАЦИЯ

Правильно установленные и эксплуатируемые ворота гарантируют надежность и долговечность работы. Для продления срока службы ваших ворот следуйте данной Инструкции. Ручное открывание и закрывание ворот осуществляется только при помощи ручки. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкое открывание и закрывание ворот запрещается. При использовании автоматического привода следует руководствоваться Инструкциями, прилагаемыми к приводу.

Запрещается открывать ворота вручную при сцепленном приводе.

Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам). Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.

Строго запрещено проходить или пробегать под движущимся полотном ворот, т. к. это может привести к серьезным травмам.

Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода и, в случае наличия электропривода, это может привести к его перегрузке и выходу из строя.

Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот. Во избежание травм не трогайте руками подвижные части ворот (ролики, боковые опоры, панели и т. п.) во время их движения.

В случае использования ворот не по назначению изготовитель не несет ответственности за их целостность и правильную работу, а также возможные травмы и вред, нанесенные людям, животным или вещам.

УСТАНОВКА КОНЦЕВЫХ ОПОРНЫХ КРОНШТЕЙНОВ

Установите концевой опорный кронштейн по отверстиям на угловой стойке. По перфорации в кронштейне разметьте отверстия для крепления в стене проема. Просверлите намеченные отверстия в С-профиле сверлом 08,5 мм и в стене сверлом 012 мм. Забейте в стену дюбели. К стене закрепите концевой опорный кронштейн при помощи саморезов. Скрепите концевой опорный кронштейн, С-профиль и угловую стойку между собой при помощи болтов М8х25 с гайками.

УСТАНОВКА ТОРСИОННОГО МЕХАНИЗМА С ИСПОЛЬЗОВАНИЕМ КОНЦЕВЫХ ОПОРНЫХ КРОНШТЕЙНОВ

Торсионный механизм устанавливается в концевые опорные кронштейны и дополнительно поддерживается универсальным внутренним кронштейном.

Установите на вал пружину в сборе. Для пружины с правой навивкой фланец для крепежа к универсальному внутреннему кронштейну находится справа. Со стороны кронштейна устанавливается подшипник узкой стороной внутрь фланца окончания пружины. Пружина с левой навивкой устанавливается зеркально.

Установите на вал барабаны для троса. Барабаны имеют маркировку левый (L) и правый (R), и устанавливаются соответственно слева и справа.

Проденьте трос через специальное технологическое отверстие. Затяните обжимной винт, таким образом зафиксировав трос.

Выведите трос через проушину на виток безопасности. Количество оборотов намотки троса для каждых ворот расчитывается индивидуально. Информация прилагается в монтажной карте.

Поднимите собранный узел и установите в подшипники опорных кронштейнов. Отметьте отверстия для крепления универсального внутреннего кронштейна к стене.

Просверлите намеченные отверстия 12 мм и закрепите промежуточный кронштейн при помощи саморезов с шайбами и дюбелей.

Установите подшипник во фланец окончания пружины, а затем закрепите фланец с помощью болтов М10х45 с гайками на универсаль ном внутреннем кронштейне.

ВНИМАНИЕ!

При установке механизма уравновешивания с двумя пружинами при сборке пружина с правой навивкой устанавливается на левой части вала, а пружина с левой навивкой на правой.

УСТАНОВКА ЗАМКА ДЛЯ ВОРОТ

Замок рекомендуется устанавливать на вторую панель снизу с правой стороны полотна ворот (вид изнутри помещения) ДорХан

Замок рекомендуется устанавливать на вторую панель снизу с правой стороны полотна ворот (вид изнутри помещения).

Разметьте и просверлите 4 отверстия сверлом 04 мм на глубину 15-20 мм с внутренней стороны ворот для крепления корпуса защелки. ДорХан

Разметьте и просверлите 4 отверстия сверлом 04 мм на глубину 15-20 мм с внутренней стороны ворот для крепления корпуса защелки.

Закрепите корпус защелки к панели ворот 4-я саморезами. ДорХан

Закрепите корпус защелки к панели ворот 4-я саморезами.

Откройте ворота и просверлите отверстие 015 мм в угловой стойке для вхождения ригеля замка.

Приложите корпус замка к панели с учетом длины тяги, соединяющей его с защелкой замка, и разметьте отверстия для крепления замка под ручку замка и его цилиндр.

Приложите корпус замка к панели с учетом длины тяги, соединяющей его с защелкой замка, и разметьте отверстия для крепления замка под ручку замка и его цилиндр.

Просверлите намеченные отверстия: 3 отв. 05,5 мм для крепления замка, под ручку замка и цилиндр — сверлом 019 мм.

Установите наружную накладку и скрепите ее с корпусом замка при помощи трех винтов с гайками, входящих в комплект замка.

На стержень наденьте внутреннюю ручку. Скрепите их винтом.

На стержень наденьте внутреннюю ручку. Скрепите их винтом.

Установите цилиндр и закрепите его к корпусу замка с помощью винта.

Установите тягу, соединяющую уголок защелки и языка замка

После монтажа проверьте плавность хода ригеля замка и работу защелки.

ТОРСИОННЫЙ МЕХАНИЗМ «ПРУЖИНА В ПРУЖИНЕ»

Торсионный механизм «пружина в пружине» устанавливается в случаях, когда высота проема больше, чем ширина проема в 1,5 раза и, как правило, на высокий или вертикальный подъём. В этом случае используются пружины с внутренним диаметром 152 и 95 мм.

Под пружину 152 мм установите дополнительный кронштейн для сдвоенных пружин.

Разместите места для его крепления к стене проёма.

Закрепите торсионный механизм на валу прижимными винтами. Установите универсальный внутренний кронштейн для крепления окончания пружины 95 мм и разметьте места для его крепления.

Закрепите торсионный механизм на валу прижимными винтами. Установите универсальный внутренний кронштейн для крепления окончания пружины 95 мм и разметьте места для его крепления.

Просверлите намеченные отверстия. Закрепите кронштейны при помощи дюбелей и саморезов с шайбами. Прикрепите окончания пружины 095 мм к опорному кронштейну при помощи болтов М10х45 с гайками, окончание пружины 0152 мм закрепите болтом 3/8''х11/2"

Просверлите намеченные отверстия. Закрепите кронштейны при помощи дюбелей и саморезов с шайбами. Прикрепите окончания пружины 095 мм к опорному кронштейну при помощи болтов М10х45 с гайками, окончание пружины 0152 мм закрепите болтом 3/8”х11/2″

УСТАНОВКА МЕХАНИЗМА ЗАЩИТЫ ОТ ОБРЫВА ПРУЖИНЫ

Данный механизм служит для защиты от падения щита при обрыве пружины. Приставьте кронштейн к стене проема и наметьте места его крепления к стене.

Закрепите механизм защиты от обрыва пружины к стене проема при помощи саморезов с шайбами.

Закрепите корпус защелки к панели ворот 4-я саморезами.

Закрепите корпус защелки к панели ворот 4-я саморезами.

Взведите пружину на необходимое число оборотов и выньте стопорный шплинт, освободив тем самым подпружиненную защелку.

УСТРОЙСТВО БЕЗОПАСНОСТИ ТРОСА

При установке угловых кронштейнов с устройством безопасности троса закрепите на угловые стойки накладки для устройства безопасности.

Перед установкой накладок для устройства безопасности разметьте и просверлите дополнительные отверстия, используя накладки в качестве шаблона.

Установите накладки по отверстиям в угловой стойке и закрепите их одновременно со стойкой к стене проема с помощью саморезов с шайбами.

Накладки устанавливаются перфорацией (на выступах) вверх.

Устройство безопасности троса устанавливается на полотно ворот по аналогии с нижним угловым кронштейном с тонкой регулировкой троса (с клиновидным креплением).

При установке углового кронштейна с устройством безопасности троса заведите трос в клиновидный карман на кронштейне согласно рисунку. Пропустите трос в хомут на крюке кронштейна, поместите клин в петлю троса, затяните трос вместе с клином в клиновидный карман.

УСТАНОВКА НИЖНЕГО УГЛОВОГО КРОНШТЕЙНА С КЛИНОВИДНЫМ КРЕПЛЕНИЕМ ТРОСА

Установите нижние угловые кронштейны на нижнюю панель. Разметьте и просверлите отверстия 04,2 мм для его крепления. Закрепите кронштейн 4-я саморезами 6,3×32 мм (как показано на рисунке).

При установке нижнего углового кронштейна заведите трос в клиновидный карман на кронштейне, в петлю троса поместите клин, затяните трос вместе с клином в клиновидный карман и зафиксируйте с помощью скобы и самореза. Закрутите пятый саморез, указанный стрелочкой на рисунке в последнюю очередь

В случае неровного пола подложите подкладку под край полотна, пока оно не будет выровнено по уровню.

Выверните саморез, крепящий свободный конец троса, с помощью скобы крепления троса к основанию кронштейна, расположенного на приподнятом углу полотна ворот. Снимите скобу.

С помощью отвертки слегка поднимите узкий конец клина. При этом ослабнет затяжка троса, и он начнет проскальзывать, а приподнятый угол полотна опускаться. Как только полотно будет одинаково соприкасаться с одной стороны с полом, а с другой с подкладкой, осадите молотком клин и зафиксируйте свободный конец троса при помощи скобы и самореза. Еще раз проверьте натяжение тросов(они должны быть равномерно натянуты и не должны цеплять за конструкцию ворот).

УСТАНОВКА НЕРЕГУЛИРУЕМОЙ МУФТЫ ДЛЯ ЦИЛИНДРИЧЕСКОГО ВАЛА

Муфта устанавливается по аналогии с регулируемой муфтой.

УСТАНОВКА ЦИЛИНДРИЧЕСКОГО ВАЛА ДИАМЕТРОМ 31,75 ММ

В-случае-установки-вала-31,75-мм-вместо-обычных-концевых-опорных-и-универсального-внутреннего-кронштейнов ДорХан

установка вала-31,75-мм-вместо-обычных-концевых-опорных-и-универсального-внутреннего-кронштейнов-ДорХан

В случае установки вала 31,75 мм вместо обычных концевых опорных и универсального внутреннего кронштейнов используются кронштейны с регулируемым подшипником. Кронштейны имеют дополнительные отверстия для крепления к стене и угловой стойке.

Закрепите концевой опорный кронштейн к стене проема при помощи четырех саморезов с шайбами и дюбелей. В зависимости от типа барабана расположите и закрепите регулируемый подшипник по отверстиям в кронштейне. Аналогично закрепите второй опорный кронштейн.

Установите на вал барабаны, пружину и подшипник универсального опорного кронштейна. Вставьте вал в подшипники опорных кронштейнов.

Установите на вал барабаны, пружину и подшипник универсального опорного кронштейна. Вставьте вал в подшипники опорных кронштейнов.

УСТАНОВКА РУЧНОГО ЦЕПНОГО ПРИВОДА

Ручной цепной привод может быть установлен как с правой, так и с левой стороны ворот.

Оденьте-на-вал-стопорное-кольцо ДорХан

Оденьте на вал стопорное кольцо.

Установите на вал ручной цепной привод, предварительно вставив шпонку в шпоночный ДорХан

Установите на вал ручной цепной привод, предварительно вставив шпонку в шпоночный паз.

Оденьте второе стопорное кольцо. ДорХан

Оденьте второе стопорное кольцо.

Закрепите-стопорные-кольца-на-валу-болтами-М8х25-мм-(болты-должны-упираться-в-шпоночный-паз). ДорХан

Закрепите стопорные кольца на валу болтами М8х25 мм (болты должны упираться в шпоночный паз).

Приставьте-кронштейн-крепления-ручного-цепного-привода-вплотную-к-стене-проема-и-к-приводу.-Разметьте-отверстия-для-крепления-кронштейна-к-стене. ДорХан

Приставьте кронштейн крепления ручного цепного привода вплотную к стене проема и к приводу. Разметьте отверстия для крепления кронштейна к стене.

кронштейна-к-стене. ДорХан

Просверлите размеченные отверстия сверлом 012 мм

Вставьте дюбель и закрепите кронштейн крепления ручного цепного привода к стене при помощи саморезов и к приводу при помощи шайб с гайками.

Установите натяжной ролик с фиксатором цепи на высоте 1 м и на одной оси с приводом. Разметьте и просверлите отверстия в стене для крепления натяжного ролика.

Вставьте дюбели в просверленные отверстия и закрепите натяжной ролик при помощи саморезов.

Проденьте цепь через привод и натяжной ролик.

Скрепите звенья цепи с помощью пассатижей.

В случае использования натяжного ролика:

Установите натяжной ролик на полу, на одной оси с приводом. Разметьте и просверлитетия в полу для крепления натяжного ролика.

Установите натяжной ролик на полу, на одной оси с приводом. Разметьте и просверлитетия в полу для крепления натяжного ролика.

Установите натяжной ролик на полу, на одной оси с приводом. Разметьте и просверлитетия в полу для крепления натяжного ролика. ДорХан

Вставьте анкерные болты в просверленные отверстия и затяните их. ДорХан

Вставьте анкерные болты в просверленные отверстия и затяните их.

Проденьте цепь через привод и натяжной ролик. ДорХан

Проденьте цепь через привод и натяжной ролик.

Скрепите звенья цепи с помощью пассатижей.

УСТАНОВКА ДОВОДЧИКА НА КАЛИТКУ

В случае, если в полотне секционных ворот есть врезана калитка, необходимо установить доводчик.

Установите корпус доводчика по 4-м отверстиям, просверленным на производстве в полотне калитки.

Установите рычаг доводчика в скользящую шину на полотне ворот.

Закрепите рычаг доводчика на механизме доводчика.

УСТАНОВКА ОМЕГА-ПРОФИЛЯ

Омега-профиль устанавливается на проемах с шириной щита > 4700 мм и в случаях повышенной ветровой нагрузки. Профиль служит для усиления жесткости щита, как в вертикальном, так и в горизонтальном положении (с внутренней стороны панелей).

Омега-профиль рекомендуется устанавливать под центральные петли и крепить к панели с помощью саморезов

УСТАНОВКА-ОМЕГА-ПРОФИЛЯ ДорХан

УСТАНОВКА ДВОЙНЫХ БОКОВЫХ ОПОР

Двойные (усиленные) боковые опоры роликов используются в случае больших габаритов полотна ворот, когда нагрузка на один ролик превышает 35 кг. ДорХан

Двойные (усиленные) боковые опоры роликов используются в случае больших габаритов полотна ворот, когда нагрузка на один ролик превышает 35 кг.

Разберите боковые опоры с держателями роликов. Установите опоры по просверленным отверстиям и закрепите при помощи саморезов для панелей. ДорХан

Разберите боковые опоры с держателями роликов. Установите опоры по просверленным отверстиям и закрепите при помощи саморезов для панелей.

УСТАНОВКА ДВОЙНЫХ БОКОВЫХ ОПОР

Капроновый фал служит для ручного закрытия ворот при высоком проеме.

Один конец капронового фала закрепите к втулке ролика на нижнем угловом кронштейне. ДорХан

Один конец капронового фала закрепите к втулке ролика на нижнем угловом кронштейне.

Второй конец фала закрепите в любом свободном отверстии угловой стойки или концевом опорном кронштейне. ДорХан

Второй конец фала закрепите в любом свободном отверстии угловой стойки или концевом опорном кронштейне.

ОСОБЕННОСТИ МОНТАЖА ВЕРТИКАЛЬНОГО И ВЫСОКОГО ПОДЪЕМОВ

Высокий подъём, двухвальная система

Высокий подъем, с выносным валом, двухвальная система.

Вертикальный подъем с выносным валом.

ДВУХВАЛЬНАЯ СИСТЕМА НА КОНЦЕВЫХ ОПОРНЫХ КРОНШТЕЙНАХ

Установите опорный кронштейн вплотную к стене и угловой стойке, совместив при этом отверстия в кронштейне и стойке. Разметьте отверстия для крепления к С-профилю и стене проема по перфорации в опорном кронштейне.

Просверлите намеченные отверстия (в стене сверлом 12 мм и в С-профиле 8,5 мм).

Вставьте дюбели в отверстия в стене. Аналогично произведите разметку для крепления кронштейна с другой стороны проема.

Симметрично с внутренней стороны установите второй опорный кронштейн, для чего приставьте его к стене проема и наметьте места его крепления к стене. Расстояние между кронштейнами должно быть таким, чтобы можно было разместить барабан.

Просверлите намеченные отверстия в стене сверлом 012 мм, вставьте дюбели и закрепите кронштейн с помощью саморезов. Аналогично закрепите опорный кронштейн с другой стороны проема.

Вставьте вал с пружиной в подшипники кронштейнов и установите барабаны. Закрепите правый и левый опорные кронштейны к стене с помощью саморезов с шайбами и к угловым стойкам с С-профилями при помощи болтов с гайками.

Установите второй вал с пружиной в подшипники верхних опорных кронштейнов

Установите на вал звездочку, предварительно вставив шпонку в шпоночный паз. Зафиксируйте звездочку на валу крепежными болтами М8х25 мм. Аналогично закрепите звездочку на валу с другой стороны проема.

Приставьте-опорный-кронштейн-для-второго-вала-вплотную-к-стене-таким-образом,-чтобы-по-вертикали-он-находился-на-одной-линии-с-нижним-кронштейном,-закрепленным-к-угловой-стойке-и-стене. ДорХан

Приставьте опорный кронштейн для второго вала вплотную к стене таким образом, чтобы по вертикали он находился на одной линии с нижним кронштейном, закрепленным к угловой стойке и стене. В зависимости от высоты притолоки межцентровое расстояние между валами (А) может изменяться от 240 до 393 мм. Исходя из этих размеров устанавливается верхний опорный кронштейн. Размер указан в карте монтажника. Аналогично закрепите опорный кронштейн для второго вала с другой стороны проема.

Установите второй вал с пружиной в подшипники верхних опорных кронштейнов ДорХан

Установите второй вал с пружиной в подшипники верхних опорных кронштейнов

Установите на второй вал звездочку таким образом, чтобы она располагалась на одной линии с нижней звездочкой. Предварительно наденьте на них цепь. Если межцентровое расстояние между валами (А) меньше 393 мм, то согласно таблице 1 укоротите цепь. Зафиксируйте верхнюю звездочку на валу крепежными болтами. Аналагично установите звездочку и цепь с другой стороны проема.

Установите дополнительный опорный кронштейн на нижний вал, для чего приставьте его к стене проёма, наметьте и просверлите отверстия для крепления.

n, шт. 108 106 104 102 100 98 96 94 92 90 88 86 84
А, мм 392,5 380 367,5 355 342 329,5 317 304 291,5 278,5 266 253,5 240,5

n — количество звеньев цепи, включая соединительное (исходное кол-во — 108, минимальное — 84)
А — межцентровое расстояние.

При использование соединительных муфт опорные кронштейны устанавливаются с обеих сторон от муфт.

ДВУХВАЛЬНАЯ СИСТЕМА НА П-ОБРАЗНЫХ КОНЦЕВЫХ ОПОРНЫХ КРОНШТЕЙНАХ

Установите на верхний и нижний валы звездочки таким образом, чтобы они располагалась на одной линии. Предварительно наденьте на них цепь. Если межцентровое расстояние между валами (А) меньше 393 мм, то согласно таблице 1 укоротите цепь. Аналогично установите звездочки с другой стороны проема

Зафиксируйте звёздочки крепёжными болтами

Установите на звездочки соединительную цепь. В зависимости от межцентрового растояния расположения валов, укоротите цепь, согласно таблице указанной в монтажной карте ДорХан

Установите на звездочки соединительную цепь. В зависимости от межцентрового растояния расположения валов, укоротите цепь, согласно таблице указанной в монтажной карте

УСТАНОВКА НАТЯЖИТЕЛЯ ЦЕПИ

Устройство натяжения цепи предназначено для натяжения цепи при ее растяжении и гашения колебаний, возникающих в процессе ее эксплуатации.

Установите устройство натяжения на верхний вал вплотную к концевому опорному кронштейну перед установкой звездочки и цепи.

Установите звездочку вместе с цепью вплотную к устройству натяжения цепи.

Расположите ролики натяжителя с внешней стороны цепи.

Возможна установка стопорного кольца в том случае, если концевой опорный кронштейн находится далеко от звездочки.

На верхний вал установите натяжитель цепи. Зафиксируйте положение натяжителя цепи стопорным кольцом.

Для облегчения монтажа торсионного механизма промышленных секционных ворот рекомендуется использовать гусь монтажный и ручную таль с грузоподъемностью ~500 кг.

МОНТАЖ ТОРСИОННОГО МЕХАНИЗМА С ВЫНОСНЫМ ЦИЛИНДРИЧЕСКИМ ВАЛОМ

Разберите кронштейн выносного вала со скобой.

Прислоните выносной кронштейн для низкого вала к стене проема вплотную к угловой стойке (с внешней стороны) согласно монтажной карте. По перфорации в кронштейне сделайте разметку для его крепления к стене и угловой стойке.

Просверлите по разметке в стене проема десять отверстий сверлом 12 мм и восемь отверстий в угловой стойке сверлом 7 мм.

Закрепите кронштейн к стене при помощи дюбелей с саморезами и к угловой стойке при помощи болтовых соединений. Аналогично установите второй кронштейн с другой стороны проема.

Закрепите трубу к кронштейнам с помощью скоб и гаек согласно монтажной карте.

Установите внутренние выносные кронштейны для крепления барабанов на трубе согласно размерам, указанным в монтажной карте, и закрепите их с помощью саморезов по металлу.

Вставьте вал с пружиной в подшипники кронштейнов и установите барабаны.

УСТАНОВКА ОПОРЫ ТРОСА

При установке секционных ворот с высоким/ вертикальным типом подъема, с расположением барабана снизу, на боковые опоры нижней панели необходимо устанавливать опоры троса для исключения перетирания троса о боковую опору.

Опору троса закрепите к боковой опоре с помощью двух болтов с полукруглой головкой и двумя соответствующими гайками. Трос необходимо завести за специальное ухо на опоре троса.

УСТАНОВКА КОНЦЕВЫХ ОПОРНЫХ КРОНШТЕЙНОВ ПРИ ВЕРТИКАЛЬНОМ ПОДЪЕМЕ

Установите концевой опорный кронштейн по отверстиям на угловой стойке и по перфорации в нем разметьте отверстия для крепления в стене проема.

Просверлите намеченные отверстия в стене сверлом 012 мм. Забейте в стену дюбели. Скрепите концевой опорный кронштейн и угловую стойку между собой при помощи болтов М8х25 с гайками.

Просверлите намеченные отверстия в стене сверлом 012 мм. Забейте в стену дюбели. Скрепите концевой опорный кронштейн и угловую стойку между собой при помощи болтов М8х25 с гайками.

Закрепите к стене концевой опорный кронштейн при помощи дюбелей и саморезов.

Закрепите к стене концевой опорный кронштейн при помощи дюбелей и саморезов.

Вставьте вал в сборе с пружиной и барабанами в опорные кронштейны.

Вставьте вал в сборе с пружиной и барабанами в опорные кронштейны.

ОСОБЕННОСТИ МОНТАЖА НИЗКОГО ПОДЪЕМА

Низкий подъем барабан спереди.

Низкий подъем барабан сзади

УСТАНОВКА ГОРИЗОНТАЛЬНЫХ НАПРАВЛЯЮЩИХ

Горизонтальные направляющие поставляются в сборе. В них перфорированы отверстия для крепления с вертикальными направляющими.

Скрепите горизонтальные и вертикальные направляющие между собой при помощи двух болтов для сборки направляющих с гайками и соединительной пластины, располагающейся в месте стыка направляющих.

Перед затяжкой болтов необходимо выставить направляющие с помощью строительного уровня.

УСТАНОВКА ВЕРХНЕЙ ОПОРЫ РОЛИКА

При сборке верхней панели установите верхние опоры ролика. Выровняйте края углового кронштейна по панели, просверлите 4 отверстия 4,2 мм и закрепите его при помощи саморезов для панелей ворот.

Установите ролик опоры в верхнюю горизонтальную направляющую. Ослабьте саморезы, отрегулируйте верхние опоры таким образом, чтобы обеспечить плотное прилегание верхней панели к притолоке. Затяните саморезы.

УСТАНОВКА КОНЦЕВЫХ ОПОРНЫХ КРОНШТЕЙНОВ ПРИ НИЗКОМ ПОДЪЕМЕ

Установите опорный кронштейн вплотную к стене и угловой стойке, совместив при этом отверстия в опорном кронштейне, угловой стойке и кронштейне для крепления шкива.

Разметьте и просверлите отверстия сверлом 010 мм для крепления к стене проема по перфорации в опорном кронштейне.

Разметьте и просверлите отверстия сверлом 010 мм для крепления к стене проема по перфорации в опорном кронштейне.

Закрепите кронштейн к стене при помощи дюбелей и саморезов с шайбами и при помощи болтов с гайками к кронштейну крепления шкива и угловой стойке.

УСТАНОВКА С-ПРОФИЛЯ

Закрепите С-профиль к концам горизонтальных направляющих с помощью кронштейна и болтов 1/4Х3/4 с гайками.

КРЕПЛЕНИЕ ГОРИЗОНТАЛЬНЫХ НАПРАВЛЯЮЩИХ К ПОТОЛКУ

В зависимости от высоты притолоки направляющие крепятся к потолку с помощью двух типов кронштейнов.

А) Крепление при помощи кронштейнов крепления горизонтальных направляющих.

При высоте притолоки до 400 мм направляющие крепятся при помощи четырех угловых кронштейнов, болтов с гайками. Закрепите универсальный кронштейн на двойные направляющие с помощью болта с гайкой.

Закрепите угловой кронштейн к потолку саморезами (2 шт.) с дюбелями.

При высоте притолоки от 400 мм до 650 мм направляющие крепятся при помощи четырех удлиненных угловых кронштейнов, болтов с гайками.

Б) Крепление при помощи универсальных угловых кронштейнов.

Закрепите перфориванный уголок 32x32 мм при помощи двух болтов на универсальный угловой кронштейн

При высоте притолоки до 400 мм направляющие крепятся при помощи четырех угловых кронштейнов, болтов с гайками. Закрепите универсальный кронштейн на двойные направляющие с помощью болта с гайкой.

При высоте притолоки от 650 мм до 1500 мм направляющие крепятся при помощи кронштейна углового универсального соединенного с перфорированным уголком.

В) Крепление при помощи универсальных угловых кронштейнов.

При высоте притолоки от 1500 мм направляющие крепятся при помощи перфорированного уголка 32×32 мм.

Проверьте горизонтальность направляющих с помощью строительного уровня (при необходимости отрегулируйте). Перед окончательным креплением направляющих к потолку необходимо проверить расстояние между противоположными углами (диагонали А и В должны быть одинаковы).

УСТАНОВКА АМОРТИЗАТОРОВ

Разметьте и просверлите по два отверстия 8 мм в нижних горизонтальных направляющих.

Закрепите С-профиль с помощью болтов с полукруглой шляпкой М8х25 и гаек с фланцем.

Закрепите пружинный амортизатор с помощью закладных пластин и болтов с гайками. Отрегулируйте положение амортизатора и затяните гайки.

НИЗКИЙ ПОДЪЕМ, БАРАБАН СЗАДИ, УСТАНОВКА ШКИВА

По отверстиям в угловой стойке установите шкив и зафиксируйте при помощи 4 болтов с полукруглой головкой М8х16. Разметьте и просверлите отверстия 08 мм в стене притолоки.

Вставьте дюбели и закрепите кронштейн шкива концевой к стене при помощи саморезов с шайбами.

НИЗКИЙ ПОДЪЕМ, БАРАБАН СЗАДИ, МОНТАЖ ТОРСИОННОГО МЕХАНИЗМА С ЦИЛИНДРИЧЕСКИМ ВАЛОМ

Приставьте концевой опорный кронштейн к горизонтальным направляющим с наружной стороны. По перфорации в кронштейне разметьте отверстия в направляющих для его крепления. ДорХан

Приставьте концевой опорный кронштейн к горизонтальным направляющим с наружной стороны. По перфорации в кронштейне разметьте отверстия в направляющих для его крепления.

Просверлите намеченные отверстия сверлом 8,5 мм. ДорХан

Просверлите намеченные отверстия сверлом 8,5 мм.

Закрепите концевой опорный кронштейн к двойным горизонтальным направляющим при помощи болтов с гайками. ДорХан

Закрепите концевой опорный кронштейн к двойным горизонтальным направляющим при помощи болтов с гайками.

Установите-и-закрепите-ролик,-направляющий-трос,-для-барабана-сзади-совместно-с-монтажным-угольником-для-установки-горизонтальной-планки-на-концевом-опорном-кронштейне-при-помощи-болта-с-гайкой. ДорХан

Установите и закрепите ролик, направляющий трос, для барабана сзади совместно с монтажным угольником для установки горизонтальной планки на концевом опорном кронштейне при помощи болта с гайкой. Установите и закрепите С-профиль с помощью монтажных угольников, закладных пластин болтами с полукруглой головкой М8х25 соответствующими гайками.

Установите-и-закрепите-С-профиль-с-помощью-монтажных-угольников,-закладных-пластин-болтами-с-полукруглой-головкой-М8х25-соответствующими-гайками. ДорХан

Установите вал в подшипники концевых опорных кронштейнов, предварительно установив на него барабаны, пружину и кронштейн крепления для барабана сзади.

Прикрепите кронштейн крепления для барабана сзади к С-профилю при помощи кронштейна крепления С-профиля, монтажного угольника для установки горизонтальной планки, закладной пластины и болта с гайкой.

С-профиля,-монтажного-угольника-для-установки-горизонтальной-планки,-закладной-пластины-и-болта-с-гайкой. ДорХан

Закрепите-пружину-к-кронштейну-крепления-для-барабана-сзади-двумя-болтами-с-гайками. ДорХан

Установите вал в подшипники концевых опорных кронштейнов, предварительно установив на него барабаны, пружину и кронштейн крепления для барабана сзади.

Закрепите сборку к потолку с помощью кронштейнов (тип кронштейна зависит от высоты притолоки). ДорХан

Закрепите сборку к потолку с помощью кронштейнов (тип кронштейна зависит от высоты притолоки).

ДЕМОНТАЖ

Отключите электропривод от розетки. Демонтируйте электропривод согласно Инструкции по электроприводу. Закройте ворота и расслабьте пружину. Далее демонтаж осуществляется согласно данной Инструкции в обратном порядке.

МОДЕРНИЗАЦИЯ

Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей без консультаций с изготовителем.

Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации секционных ворот.

Фирма-изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизированной модификации.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

Секционные ворота не нуждаются в каком-либо сложном или специализированном обслуживании.

Панели, составляющие щит ворот, имеют стойкое защитно-декоративное покрытие. Для поддержания красивого и аккуратного вида рекомендуется периодически протирать их поверхность влажной тряпкой с применением нейтральных бытовых моющих средств.

При возникновении скрипа в петлях или в осях роликов необходимо нанести небольшое количество смазочного материала в отверстия для смазки в центральной части завитка петли или в центральной части завитка держателя ролика.

Если при открывании и закрывании ворот появилась необходимость в приложении большего усилия, то отрегулируйте ролики. Если между роликом и профилем направляющей образовался зазор, то ослабьте болты на держателе роликов, сдвиньте держатель ролика по пазам до плотного прилегания ролика к направляющей, затяните ослабленные болты на держателях роликов.

При возникновении скрипов и стука в торсионных механизмах очистите их от пыли и загрязнений сухой тряпкой и нанесите любое смазочное средство для металлических поверхностей одной полосой шириной около 3 см вдоль пружины. Во время работы ворот смазка равномерно распределится по виткам пружины.

Ручное открывание и закрывание ворот осуществляется при помощи ручки.

При использовании автоматического привода следует руководствоваться Инструкциями, прилагаемыми к приводу.

Направляющие должны содержаться в чистоте. Не применяйте к ним смазочные материалы!

После примерно 20 000 раз приведения ворот в действие следует проверить состояние пружинных механизмов с привлечением специалиста.

Проверка производится при интенсивности действия ворот:

до 5 раз в день — каждые 9 лет;

до 10 раз в день — каждые 4,5 года;

до 20 раз в день — каждые 2,5 года;

до 50 раз в день — каждый год.

Любая установка ворот, их настройка или ремонт должны производиться только квалифицированным персоналом.

Автоматические ворота – это удобное и выгодное решение для многих владельцев домов и гаражей. Однако, чтобы они были в идеальном состоянии и работали безупречно, необходим особый подход к их регулировке и настройке. Что стоит учесть при монтаже и на какими моментами нужно обратить особое внимание?

Особенности настройки ворот зависят от их типа и конструкции. Регулировка секционных ворот, например, требует внимания к таким деталям, как валом, пружинами, шагом роликов и настройкой электропривода. Настройка гаражных ворот также требует внимания, особенно если они оснащены автоматическим приводом. А при регулировке подъемных ворот необходимо уделить внимание их стопорным механизмам и своими руками проверить, что все комплектующие на месте и работают исправно.

Перед регулировкой и настройкой ворот необходимо провести подготовительные мероприятия. Этап подготовки включает проверку и необходимые регулировки длины троса и моментов настройки привода. При регулировании секционных ворот также уделите внимание соединительной муфте и проверьте состояние расходных кольцевых материалов.

Регулировка и настройка секционных, гаражных, подъемных ворот

Регулировка и настройка секционных, гаражных, подъемных ворот

Перед началом регулировки и настройки секционных, гаражных, подъемных ворот необходима тщательная подготовка. Особое внимание следует обратить на ориентацию и правила безопасности.

Перед приступлением к настройке и регулировке ворот, стоит ознакомиться с особенностями конкретной модели. Для настройки понадобятся следующие инструменты и материалы:

  • Стопорные кольца
  • Разрезным и неразрезным горизонталям
  • Муфта соединительная
  • Вал с роликами
  • Троса и пружины

Когда все необходимые материалы и инструменты под рукой, можно приступить к регулировке. В первую очередь стоит проверить, что ворота правильно установлены относительно горизонта. Нужно уделить внимание также длине и шагу разрезных и неразрезных горизонталяей.

Далее следует регулировать пружины. Регулируем их моменты руками или с помощью электропривода. При этом необходимо обратить внимание на то, как настраивать пружины ворот к оси вала и каким образом монтаж осуществляется при нарушении.

Проверка настройки и регулировки секционных, гаражных, подъемных ворот должна включать в себя проверку соединительной муфты, кольца, ролики и другие комплектующие. Также необходимо проверить электропривод и его работу в различных режимах.

Общие правила и рекомендации по регулировке и настройке ворот включают также регулировку троса и его вылета, проверку и настройку высоты вальных профилей, а также проверку гидравлического привода и его настройку.

Важно помнить о безопасности при выполнении работ по регулировке ворот. Необходимо соблюдать инструкции производителя, не использовать нерекомендованные инструменты и не допускать нарушений безопасности в процессе настройки.

Таким образом, регулировка и настройка секционных, гаражных, подъемных ворот требует внимания к деталям и следования определенным правилам. Правильная настройка гарантирует исправную работу ворот и их долговечность.

Этап настройки секционных ворот

Перед началом настройки необходимо провести подготовку. Проверьте все комплектующие ворот и убедитесь, что они находятся в исправном состоянии. Изучите инструкцию по монтажу, чтобы понять особенности настройки и регулировки ворот.

Следующим шагом стоит проверить ориентацию ворот. Замерьте длину разрезного и неразрезного троса и убедитесь, что они правильно установлены. Если необходимо, регулируйте длину троса с помощью специальных кольцевых гаек.

Особое внимание следует уделить регулировке роликов, стопорных колес и электропривода. Проверьте, чтобы они правильно функционировали, не было никакой трения и ворота легко открывались и закрывались. При необходимости регулируйте эти компоненты согласно инструкции.

Также обратите внимание на регулировку муфты. Проверьте, чтобы она правильно держала вал, и ворота не падали при его отключении от электропривода.

Основные правила настройки секционных ворот:

Настройка Что проверить Каким инструментом
Регулировка троса Длину и ориентацию троса Кольцевые гайки
Регулировка роликов и стопорных колес Трение, легкость открытия/закрытия ворот Отвертка, ключ для регулировки
Регулировка электропривода Функционирование, открывание/закрывание ворот Инструменты, указанные в инструкции
Регулировка муфты Удержание валом, предотвращение падения ворот Необходимые инструменты, указанные в инструкции

После всех необходимых регулировок и настройки проведите проверку работоспособности ворот. Убедитесь, что они открываются и закрываются без проблем, и регулировки были выполнены правильно.

Настройка секционных ворот требует внимательности и умения работать с инструментами. Следуйте инструкции и не бойтесь обращаться к профессионалам в случае возникновения сложностей.

Регулировка пружины секционных ворот

Регулировка пружины секционных ворот

Подготовка к регулировке пружин секционных ворот:

  • Обратите внимание на необходимые расходные материалы и комплектующие, такие как соединительная муфта, разрезным троса, стопорные кольца и другие.
  • Проверьте общие правила настройки и регулировки ворот.
  • Уделите внимание особенностям и инструкции по регулировке пружин секционных ворот.

Настройка пружин секционных ворот:

1. Необходимо определить длину пружин, которую требуется регулировать. Это можно сделать с помощью специального инструмента или своими руками.

2. Установите пружину на вал. Обратите внимание на ориентацию пружины относительно горизонта. Она должна быть правильной и соответствовать требованиям производителя.

3. Регулируйте пружину с помощью соединительной муфты. При этом следует обратить внимание на моменты настройки, чтобы не повредить пружину или другие компоненты ворот.

4. Проверьте правильность настройки пружины секционных ворот. Убедитесь, что ворота плавно открываются и закрываются, без рывков и затруднений.

5. При необходимости, проведите дополнительную настройку привода ворот. Следите за вылетом роликов и регулируйте их положение при помощи соответствующих крепежных элементов.

6. Закрепите все элементы ворот и убедитесь, что они надежно фиксированы.

7. Проверьте настройку электропривода и убедитесь, что он работает правильно.

Важно учесть, что регулировка пружин секционных ворот является ответственной задачей и требует специальных знаний и опыта. Если вы не имеете достаточного опыта или не уверены в своих способностях, рекомендуется обратиться к специалисту, чтобы избежать повреждений оборудования и травм.

Длина троса и его регулировка

Соединительная муфта является своего рода соединительным звеном между приводом и тросом, поэтому ее правильная ориентация и настройка важны для обеспечения правильной работы ворот. Начните с проверки установки муфты на вал привода: удостоверьтесь, что она надежно закреплена и не сдвигается. При необходимости скорректируйте ее положение.

Регулировка длины троса осуществляется путем настройки стопорных кольц на тросу. Это можно сделать самостоятельно, используя простые инструменты. По мере вращения вала регулирования, трос выдвигается или втягивается в ворота. Закрепляйте кольца на тросе таким образом, чтобы длина троса была оптимальной для надежного подъема и опускания ворот. Перед закреплением кольца убедитесь, что натяжение троса равномерное по всей его длине.

Расходные материалы, такие как пружины, могут потребоваться при регулировке троса. Важно обратить внимание на их состояние и, при необходимости, заменить их на новые.

Проверка длины троса является общим правилом при настройке секционных, гаражных и подъемных ворот с электроприводом. Правильная длина троса обеспечивает надежную работу ворот и предотвращает возможные поломки или проблемы в процессе эксплуатации.

Учитывая особенности каждого типа ворот и комплектующих, важно следовать инструкциям производителя и правилам монтажа. При регулировке троса необходимо уделять внимание моментам регулировки, чтобы обеспечить корректную работу ворот и продлить их срок службы.

Ориентация ворот относительно горизонта

 Ориентация ворот относительно горизонта

При монтаже гаражных ворот вручную или с использованием электропривода, важно правильно настроить ориентацию ворот относительно горизонта. Для этого необходимы следующие инструменты и материалы: стоит обратить внимание на длину пружин, валов с муфтой, разрезным или неразрезным валом, а также наличие соединительной шайбы или кольца на приводе.

Особенности ориентации ворот зависят от типа ворот и механизма их регулировки. Например, секционные ворота могут иметь роликовые механизмы, которые позволяют регулировать вылет ворот и их ориентацию относительно горизонта.

При настройке ориентации ворот следует обратить внимание на следующие моменты:

  • Подготовка к настройке: проверка комплектующих и расходных материалов, необходимых для регулировки ворот, а также подходящие инструменты.
  • Регулировка привода: настройка электропривода и проверка его работы в соответствии с правилами и инструкциями производителя.
  • Регулировка троса: проверка и регулировка длины и напряжения троса, чтобы ворота открывались и закрывались плавно и без заеданий.
  • Уделять внимание стопорным кольцам: правильная установка стопорных кольцев на валу и планшете механизма позволяет точно настроить ориентацию ворот относительно горизонта.
  • Проверка и регулировка шага пружин: установка правильного шага пружин влияет на гладкое и плавное открытие и закрытие ворот.

Важно отметить, что в процессе настройки и регулировки ориентации ворот относительно горизонта, стоит уделять внимание общим правилам и рекомендациям производителя. Это позволит получить наиболее точные и эффективные результаты, а также увеличит срок службы ворот и их комплектующих.

Соединительная муфта: настройка и регулировка

Соединительная муфта играет важную роль в регулировке и настройке различных типов ворот, включая секционные, гаражные и подъемные ворота. Ее особенности и правила регулировки зависят от типа и конструкции ворот. Нужно обратить внимание на такие моменты как настройка и проверка длины соединительной муфты, подготовка материалов и комплектующих для регулировки, а также правила настройки и регулировки привода.

При регулировке неразрезным соединительная муфта может потребовать настройки длины в зависимости от особенностей конструкции ворот. Также следует уделить внимание регулировке стопорных кольцевых роликов, чтобы они правильно вписывались в профили ворот. Пружины также могут требовать регулировки для обеспечения правильного подъема и опускания ворот.

В случае разрезных секционных ворот, настройка и регулировка требуют особого внимания к инструментам и материалам. Необходимо уделить внимание регулировке троса и комплектующих, чтобы исключить излишний износ и повреждения. Также стоит проверить моменты касания и правильную ориентацию роликов при регулировке вала ворот на горизонтальном шаге.

Для настройки и регулировки гаражных и подъемных ворот также следует уделить внимание правильной установке и регулировке электропривода. Регулировка горизонтального шага вала и проверка уровня особенно важны для этих типов ворот. Также следует проверить и регулировать троса и пружины для обеспечения надежного и плавного функционирования ворот.

Настройка и регулировка соединительной муфты являются важными этапами в регулировке и настройке различных типов ворот. Внимание к деталям, правильный подбор инструментов и материалов, а также соблюдение правил и рекомендаций помогут достичь желаемых результатов в регулировке и настройке ворот.

Понравилась статья? Поделить с друзьями:

Это тоже интересно:

  • Регулировка подъемных ворот дорхан инструкция видео
  • Регулировка пластиковых окон самостоятельно по высоте инструкция
  • Регулировка пластиковых окон самостоятельно инструкция пошагово видео
  • Регулировка пластиковых окон самостоятельно инструкция пошагово с картинками
  • Регулировка пластиковых окон самостоятельно инструкция пошагово rehau

  • Подписаться
    Уведомить о
    guest

    0 комментариев
    Старые
    Новые Популярные
    Межтекстовые Отзывы
    Посмотреть все комментарии
