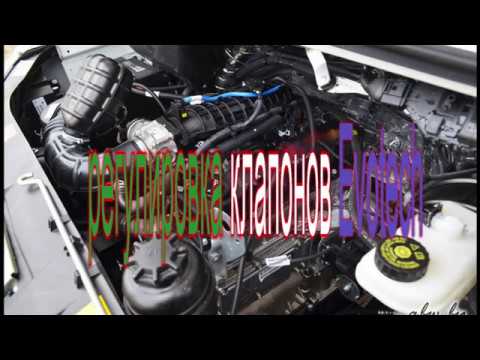

Регулировка гидрокомпенсаторов эвотек по инструкции

Как бы это небыло смешно но наших супер современных Эвотэках необходимо проверять клапанные зазоры. Как это делать никому не секрет, выставляем метку на коленвале (ВМТ) и регулируем 1,2,4,6 клапана, затем проворачиваем коленвал на 180 градусов и регулируем 3,5,7,8 клапана. Зазор выставляется так. Отпускаем контрящую гайку и регулировочным винтом устраняем люф, затем доворот винта на 180 градусов. Затянул, собрал и всё! В ютубе всё подробно разжевано до меня.

Как итог двигать чуть мягче и ровнее работает

Пробег: 29 000 км

Эвотек гидрокомпенсаторы – это важная деталь в системе газораспределения двигателя автомобиля. Они отвечают за правильное функционирование клапанов, регулируя их подачу. Если гидрокомпенсаторы не настроены правильно, это может привести к проблемам с работой двигателя, потере мощности и другим неприятностям. Именно поэтому регулировка клапанов эвотек гидрокомпенсаторов является важной задачей для автовладельцев и механиков.

В данной статье мы предоставим вам подробную инструкцию по регулировке клапанов эвотек гидрокомпенсаторов. Этот процесс может показаться сложным для новичков, но с помощью наших пошаговых рекомендаций вы сможете выполнить его самостоятельно. Убедитесь, что у вас есть необходимые инструменты, учтите все особенности вашей модели автомобиля и следуйте нашим советам.

Важно отметить, что регулировка клапанов эвотек гидрокомпенсаторов может отличаться в зависимости от конкретной модели автомобиля. Перед началом работ рекомендуется проконсультироваться с руководством по эксплуатации вашего автомобиля или обратиться к квалифицированному специалисту. Понимая все это, приступим к нашей пошаговой инструкции.

Как регулировать клапана эвотек гидрокомпенсаторы

Необходимые инструменты:

• Ключ для регулировки клапанов.
• Мерный щуп.
• Момент-ключ.

Шаг 1: Подготовка двигателя

Перед началом регулировки клапанов необходимо убедиться, что двигатель охлажден и находится в выключенном состоянии. Откройте капот и найдите клапанную крышку двигателя.

Шаг 2: Доступ к клапанам

Снимите клапанную крышку, используя необходимые инструменты. Установите мерный щуп между регулировочной шайбой и клапаном. Затяните гайку клапана, чтобы она легко перемещалась, но не имела зазоров.

Шаг 3: Регулировка клапана

Вставьте ключ для регулировки клапанов и поверните его, чтобы достичь необходимой регулировки. Для проверки правильности регулировки используйте мерный щуп. Повторите этот процесс для всех клапанов на двигателе.

Шаг 4: Проверка зазора

После регулировки клапанов установите клапанную крышку обратно на место и запустите двигатель. Проверьте зазор клапанов, используя мерный щуп. Убедитесь, что зазор соответствует требуемым значениям. Если зазор неправильный, повторите процесс регулировки клапанов.

Важная информация:

Регулировку клапанов следует проводить регулярно, согласно рекомендациям производителя автомобиля. Неправильная регулировка клапанов может привести к повреждению двигателя и требовать дорогостоящего ремонта.

Прежде чем начать регулировку клапанов убедитесь в наличии необходимых навыков и инструментов. Если у вас нет опыта в регулировке клапанов, лучше обратиться к специалистам в автосервисе.

Подготовка к работе

Перед началом работы по регулировке клапанов с гидрокомпенсаторами Эвотек необходимо выполнить ряд предварительных действий.

1. Подготовьте место для работы. Убедитесь, что автомобиль находится на ровной и устойчивой поверхности, а двигатель полностью остыл. Откройте капот автомобиля.

2. Получите доступ к гидрокомпенсаторам, расположенным на верхней части двигателя. Сняв крышку клапанного механизма, вы сможете увидеть гидрокомпенсаторы и клапаны.

3. Подготовьте инструменты, необходимые для работы. Вам потребуются специальные ключи для подъема и опускания клапанов, отвертки для откручивания крышки клапанного механизма и регулировочного винта, а также набор щупов для проверки зазоров клапанов.

4. Проверьте давление масла в двигателе. Убедитесь, что оно находится в пределах нормы. Если давление масла низкое, необходимо сначала его восстановить, выполнив соответствующие мероприятия.

5. При работе с двигателем следуйте стандартным правилам безопасности: отключите зажигание, предупредите возможное включение двигателя, используйте средства индивидуальной защиты (защитные очки, перчатки).

Следуя этим рекомендациям, вы готовы приступить к регулировке клапанов с гидрокомпенсаторами Эвотек.

Приборы и инструменты, необходимые для регулировки

Для процесса регулировки клапанов с гидрокомпенсаторами эвотек вам понадобятся следующие приборы и инструменты:

• Ключ для снятия крышки головки блока цилиндров;
• Ключ для отворачивания болтов, крепящих тарелки клапанов;
• Щуп или микрометр для проверки отступа клапанов;
• Ключ для поворота коленчатого вала;
• Специальный инструмент для установки угла поворота коленчатого вала;
• Ключ для накидывания гаек.

Убедитесь, что у вас есть все необходимые инструменты перед началом процесса регулировки. Это поможет вам выполнить задачу более эффективно и точно. Также не забудьте следовать инструкциям производителя по использованию каждого прибора или инструмента.

Установка и удаление гидрокомпенсаторов

Вот шаги, которые нужно выполнить при установке и удалении гидрокомпенсаторов:

1. Перед началом работы убедитесь, что двигатель охлажден и находится в отключенном состоянии.
2. Снимите панель под капотом двигателя, чтобы получить доступ к гидрокомпенсаторам.
3. Отсоедините провода аккумулятора для предотвращения возможных короткого замыкания при удалении гидрокомпенсаторов.
4. С помощью специального инструмента или ключа аккуратно отверните установочные болты гидрокомпенсаторов в порядке, указанном производителем.
5. Аккуратно извлеките гидрокомпенсатор из головки блока цилиндров.
6. Установите новый гидрокомпенсатор в головку блока цилиндров и затяните установочные болты согласно рекомендациям производителя.
7. Повторите процесс для каждого гидрокомпенсатора, если необходимо.
8. Подсоедините провода аккумулятора обратно.
9. Установите обратно панель под капотом двигателя.

Важно помнить, что при установке и удалении гидрокомпенсаторов необходимо быть очень осторожным, чтобы не повредить другие компоненты двигателя. Если вы не уверены в своих навыках, рекомендуется обратиться к профессионалам для выполнения данной работы.

Разборка и очистка гидрокомпенсаторов

Для проведения регулировки клапанов эвотек с гидрокомпенсаторами необходимо правильно разобрать и очистить гидрокомпенсаторы. Важно следовать инструкции и быть аккуратным, чтобы не повредить детали.

1. Снимите крышку головки блока цилиндров, чтобы получить доступ к гидрокомпенсаторам.

2. Отсоедините провода от аккумулятора, чтобы исключить возможность случайного запуска двигателя.

3. Ослабьте гайки на гидрокомпенсаторах, используя специальный инструмент или гаечный ключ. Не снимайте гайки полностью, иначе вы можете повредить резьбу.

4. Аккуратно вынимайте гидрокомпенсаторы из головки блока цилиндров, обеспечивая сохранность всех деталей. Отложите их в отдельную чистую посуду.

5. Очистите каждый гидрокомпенсатор от грязи и отложений. Проверьте состояние каждой детали на наличие повреждений. При обнаружении повреждений, замените гидрокомпенсатор.

6. Проверьте свободность подвижной детали в гидрокомпенсаторе. Для этого проведите небольшой испытательный ход вверх и вниз.

7. Отрегулируйте гидрокомпенсаторы согласно инструкции. Затяните гайки на каждом гидрокомпенсаторе с силой, указанной в документации производителя, чтобы гарантировать правильную работу.

8. Установите гидрокомпенсаторы обратно в головку блока цилиндров, обращая внимание на правильное положение и ориентацию каждого гидрокомпенсатора.

9. Заверните гайки на каждом гидрокомпенсаторе с необходимой силой, чтобы фиксировать гидрокомпенсаторы в головке блока цилиндров. Убедитесь, что они надежно закреплены.

10. Установите обратно крышку головки блока цилиндров и затяните болты с необходимой силой.

После проведения этих шагов вы можете быть уверены, что гидрокомпенсаторы будут работать корректно, обеспечивая правильное функционирование клапанов эвотек.

Регулировка клапанов

В случае эвотек гидрокомпенсаторов, регулировка клапанов часто не требуется, так как компенсаторы автоматически поддерживают правильный зазор. Однако, при появлении шумов или проблем с работой двигателя, может потребоваться проверка и регулировка клапанов. В этом случае следует провести следующие действия:

1. Выключите двигатель и подождите, пока он остынет.
2. Снимите защитный кожух двигателя, чтобы получить доступ к клапанам.
3. Определите порядок работы цилиндров двигателя и найдите необходимый порядок регулировки клапанов.
4. Поставьте двигатель в положение ВМТ (верхняя мертвая точка) для соответствующего цилиндра. Для этого можно использовать метку на ведущем шкиве коленчатого вала.
5. Отрегулируйте зазор между клапаном и черпаком с помощью соответствующего инструмента, обычно специальных прокладок или ключей.
6. Проверьте зазор с помощью штангенциркуля или пробки с прорезью. Он должен соответствовать спецификациям производителя.
7. Повторите эти действия для каждого цилиндра двигателя.
8. Установите защитный кожух двигателя обратно на место.
9. Запустите двигатель и проверьте его работу. Если шумы и проблемы исчезли, то регулировка клапанов прошла успешно.

Помните, что регулировка клапанов может быть сложной и требовать определенных навыков и инструментов. Если у вас нет достаточного опыта, рекомендуется обратиться к специалистам или сертифицированному автосервису.

Проверка и завершение работ

После регулировки клапанов и проверки их работы, необходимо завершить процесс и убедиться в правильной работе системы.

1. Установите все снятые детали обратно на свои места. Проверьте, что все элементы правильно прилегают и не вызывают течей.
2. Запустите двигатель и дайте ему прогреться до рабочей температуры. Во время прогрева внимательно следите за работой двигателя и его звуками.
3. При необходимости, отрегулируйте степень зажигания и качество топлива для обеспечения оптимальной работы двигателя.
4. Остановите двигатель и проведите проверку на наличие течей. Проверьте, что все соединения плотно закреплены и не допускают утечки жидкости.
5. Если все проверки прошли успешно и нет никаких проблем, то работы с клапанами можно считать завершенными.

Не забывайте о регулярном техническом обслуживании своего автомобиля и периодической проверке клапанов для поддержания их оптимальной работы.

Обновлено: 26.11.2023

ГАЗ Газель Luxury cars › Бортжурнал › Гидрокомпенсаторы 4216 — регулировка.

Много искал и смотрел. да и делал также как все пишут:
Устанавливаем коленвал первого (четвертого) цилиндра в верхнюю мертвую точку, если первый цилиндр находится в такте сжатия, то отпущенными будут: 1, 2, 4 и 6 клапана, если четвертый цилиндр, то 3, 5, 7 и 8 клапана). Вот эти, не зажатые клапана и следует регулировать – сначала ослабить контргайку на регулировочном винте, затем вывернуть регулировочный винт, затем обратно завернуть до момента касания с гидрокомпенсатором, а затем еще довернуть на 1,5 оборота (зажать компенсатор на 1,5 мм). Законтрить гайку регулировочного винта.

Но при сборке двигателя мне помогал товарищ который эти двигатели знает «как свои пять пальцев» и чинит и эксплуатирует их уже много десятков лет. Так вот оказывается ТАК регулировать клапана нельзя, не попадают они точно! Потом заехал к знакомому мотористу, тот также категорически возразил против такой регулировки.

Все в один голос сказали что регулировать надо так (и в конечном итоге так и сделали):
Выставляем первый цилиндр в ВМТ, снимаем ось коромысел, вынимаем по одному гидрику и в тисках сливаем с них масло, используя в качестве подкладки медную пластину, не тряпки и не деревяшки, т.к. они отрубаются входным отверстием гидрокомпенсатора и застреваю там, вытащить этот кусок практически не возможно (это уже свой опыт).
Собираем все обратно и приступаем к регулировке
1. Выставляем 1й цилиндр в ВМТ и регулируем только его!
2. Поворачиваем колен вал на 180 градусов и выставляем второй цилиндр в ВМТ и регулируем только его!
3. Поворачиваем колен вал ещё на 180 градусов и выставляем четвертый цилиндр в ВМТ и регулируем только его!
4. Поворачиваем колен вал ещё на 180 градусов и выставляем третий цилиндр в ВМТ и регулируем только его!
Поворачивать можно за поднятое колесо и включенную 4ю передачу или (как я) за шкив с контролем ВМТ каждого цилиндра.
Я поджимал болт на 1,5 оборота после касания, проверяя полученный зазор. Кстати если вдруг окажется что плохо прокачали один из гидриков, то вынуть его можно и без снятия оси, просто выкрутив болт вверх до упора и отверткой нажать, как рычагом на тарелку клапана и отведя коромысло в сторону.

Может кому пригодится, не навязываю. Сам теперь буду делать так.
Фото не мои!

Регулировка клапанов на газель бизнес умз 4216

Двигатель УМЗ 4216 Ульяновского моторного завода является аналогом карбюраторного двигателя типа УМЗ 421 или ЗМЗ 410. Распределительный вал с нижним расположением, а движение коромысел приводится в действие через штанги, выполненные из алюминиевого сплава. Рабочая скользящая часть коромысла упирается в стержень клапана между которыми производится регулировка теплового зазора. На противоположной стороне коромысла вворачивается регулировочный болт, фиксирующийся гайкой. Регулировочные болты для настройки положения плунжеров гидрокомпенсаторов изготавливаются с отверстием и каналом для подвода масла. Регулировка клапанов УМЗ 4216 осуществляется на холодном двигателе с температурой не ниже 20 градусов и не выше 30.

Регулировка без гидрокомпенсаторов

До 2009 года на автомобиль Газель устанавливался двигатель УМЗ 4216 без гидрокомпенсаторов, по конструкции газораспределительного механизма практически ничем не отличающийся от ранее созданного карбюраторного двигателя УМЗ 100 (народное название «сотка»).

С началом выпуска автомобилей Газель бизнес, двигатель «сотку» модернизировали, установили инжектор, и сальник «набивку» заменили резиновым стандартным. Кроме этого, с установленным катализатором, автомобиль стал принадлежать классу Евро-3. Регулировка тепловых зазоров клапанов УМЗ 4216 выполняется по инструкции завода изготовителя, аналогично технологии, выполняемой на Газели «сотка».

Периодичность регулировки на ДВС рекомендуется проводить каждые 10000 км пробега. Если автомобиль обслуживается постоянно у одного специалиста, регулирующего зазоры, то по его рекомендации интервал пробега между настройкой может быть увеличен до 20000 км.

О необходимости регулировки зазоров, мотор напоминает водителю отсутствием тяговых характеристик, увеличенным расходом топлива или слишком громким звенящим цоканьем. Опытный специалист может уже по звукам работающего на холостом ходу двигателя определить в каком состоянии находятся тепловые зазоры. Ровно работающий двигатель с отсутствием не громких стуков клапанов является признаком малого по норме зазора («пережатый» клапан) и, наоборот, очень громкий стук свидетельствует о слишком большом зазоре. И в том, и в этом случае необходимо приводить в норму тепловые зазоры, так как если уходит зазор в процессе эксплуатации в плюс или минус, происходит изменение фазы впрыска.

Влияние зазора на фазу впрыска объясняется скоростью нарастания контакта поверхности кулачка распредвала со стержнем клапана. При меньшем зазоре или его отсутствии скорость увеличивается и клапан открывается и закрывается с некоторым опережением. В случае увеличенного зазора, работа клапана происходит с запаздыванием. Поэтому, когда владелец просит отрегулировать зазор под газ желательно доходчиво ему объяснить принцип газораспределения и регулирование производится также, как и устанавливается зазор под бензин.

Порядок регулирования определен конструкцией двигателя и осуществляется в два приема. Если автомобиль приехал на обслуживание, то необходимо перед началом работ снизить температуру двигателя естественным путем. Для этого достаточно открыть капот моторного отсека, а для ускорения процесса охлаждения установить над двигателем автономный вентилятор, работающий от АКБ автомобиля.

Технологическая схема работ следующая:

1. Снять клапанную крышку, осмотреть целостность деталей газораспределительного механизма на предмет механических повреждений.
2. Вращением коленчатого вала установить метку в виде риски, расположенной на задающем диске, совмещая с указателем в виде заостренного стержня на передней крышке блока цилиндров. При этом, первый цилиндр находится на такте сжатия.
3. Проверить щупом 0,3 мм первый клапан. Щуп должен проходить между скользящей поверхностью коромысла и торцом клапана. При уменьшенном зазоре, если щуп не проходит, необходимо отвернуть контрящую гайку и вращая регулировочный болт увеличить зазор, контролируя его изменение щупом. Интервал зазора первого и восьмого клапана допускается устанавливать от 0,3 до 0,35 мм.
4. Проверить щупом 0,35 мм второй клапан. Порядок регулирования осуществляется так же, как и в п.3. Интервал зазоров клапанов со второго по седьмой рекомендуется устанавливать от 0,35 до 0,4 мм.
5. Далее проверяется и регулируется четвертый и шестой клапан.
6. Повернуть коленчатый вал на 360 градусов до совмещения меток, указанных в п.2.
7. Проверить и отрегулировать клапаны в следующей последовательности: восьмой, седьмой, пятый и третий в соответствии с зазорами, указанными в пп.2 и 3.

Технология регулирования клапанов не сложная и ее можно осуществить в два оборота своими руками. Установив метку на коленчатом вале необязательно выворачивать свечи и определять такт сжатия. Учитывая, что клапан находится без компенсатора, достаточно покрутить вокруг оси первую или восьмую штангу. При вращении, например, восьмой штанги и не подвижности первой, начинать регулирование необходимо в соответствии с п.7 вышеуказанной технологической схемы.

Правильная регулировка клапанов на двигателе УМЗ 4216 – это залог его успешной работы, в части касающейся тяговой характеристики, ровного холостого хода и снижения расхода топлива.

Автомобили Газель, выпускающиеся с экологической нормой Евро 4 и двигателями УМЗ А 274 EvoTech 2.7 и другими аналогичными моделями Эватек (иногда называют «иватек») работают с гидрокомпенсаторами и редко нуждаются в поправке их положения относительно коромысла. С установленными гидрокомпенсаторами регулируются не зазоры (их нет), а только взаимодействие коромысла с плунжером. Необходимо отметить, что на ЗМЗ двигателях с двумя распредвалами, гидрокомпенсаторы работают на порядок устойчивее и не нуждаются в механическом регулировании их положения.

Регулировка клапанов умз 4216 с гидрокомпенсаторами

Порядок регулировки клапанов с установленными на штангах гидрокомпенсаторами производится по той же схеме, что и без компенсаторов. На нулевом положении коленчатого вала регулировочным болтом настраиваются положения первого, второго, четвертого и шестого плунжеро. Поворотом на 360 градусов (второй оборот) настраиваются восьмой, седьмой, пятый и третий.

Особенность регулирования двигателя 42164, установленного на Газель бизнес класса Евро 4, заключается в отсутствии необходимости использовать контрольно-измерительные щупы. Основными инструментами для выполнения этой процедуры являются гаечные ключи «14» и «11» рожкового исполнения и отвертка с шлицевым наконечником.

Ключом на «14» (редко используется ключ на «15») расслабляем фиксирующую гайку на регулировочном болте и выворачиваем болт до полного расслабления штанги с компенсатором. Затем отверткой заворачиваем болт до соприкосновения с гидрокомпенсатором.

Далее гаечным ключом на «11» продолжаем доворачивать по часовой стрелке регулировочный болт. Несмотря на рекомендацию завода производить «доворот» болта на два полных оборота, практика показывает иную методику, при которых плунжер компенсатора занимает правильную рабочую позицию, а именно:

• на один оборот, в случае настройки выпускного клапана;
• на полтора оборота на впускных клапанах.

Понятие «отрегулировать клапаны» не соответствует фактическим процедурам настройки гидрокомпенсаторов на автомобиле Газель бизнес. После настройки положения гидрокомпенсаторов щупом можно проверить зазоры и убедиться, что толкатель коромысла плотно прилегает к торцевой поверхности стержня закрытого клапана. Минимальный допустимый зазор может составлять от 0,01 до 0,08 мм.

Произвести регулировку гидрокомпенсаторов на ДВС не сложно и своими руками. Инструкция, гаечные ключи, плоскогубцы и отвертка – это все необходимое для выполнения технического обслуживания газораспределительного механизма.

Иногда, после проведенных операций стучат клапана на холодном двигателе. Стук клапанов иногда напоминает звук инжектора (форсунку) или клапана адсорбера. Поэтому необходимо точнее определить источник шума и лучше это сделать стетоскопом.

При выявлении стука клапанов с установленными компенсаторами, необходимо прогреть двигатель до рабочей температуры и затем увеличить обороты до 2000-3000. Если стук не прекратится, то заменить гидрокомпенсаторы.

Регулировка клапанов Газель Некст

На основе двигателя УМЗ 4216 разработан двигатель Эвотек (УМЗ Evotech). Модернизация, в основном, коснулась блока цилиндров, а принцип и конструктивные элементы газораспределительного механизма остались неизменными. Обеспечена автоматическая регулировка тепловых зазоров клапанов с компенсаторами. Двигатель 4216 евотеч, как часто его называют владельцы с установленными гидрокомпенсаторами эксплуатируется на автомобилях Газель Next.

Порядок регулировки ничем не отличается от процедуры обслуживания газораспределительного механизма УМЗ 4216. Исключение только в демонтаже клапанной крышки. Клапанная крышка выполнена из пластика и крепится к головке блока цилиндров десятью болтами (на 4216 крепление крышки осуществляется шестью болтами).

Видео

Газораспределительный механизм УМЗ-А275-100. Регулировка гидрокомпенсаторов.

Впускные и выпускные клапаны расположены в головке блока цилиндров вертикально в ряд. Привод клапанов осуществляется от распределительного вала через толкатели, штанги толкателей, гидрокомпенсаторы и коромысла.

Привод клапанов.

1 – клапан; 2 – седло клапана; 3 – масло-отражательный колпачок; 4 и 5 – пружины; 6 – тарелка пружин; 7 – сухарь; 8 – коромысло; 9 – регулировочный винт; 10 – контргайка регулировочного винта; 11 – гидрокомпенсатор; 12 – штанга; 13 – опорная шайба пружин. 14 – толкатель.

Распределительный вал – чугунный с отбелом кулачков до высокой твердости; имеет пять опорных шеек и шестерню привода масляного насоса.

Привод распределительного вала осуществляется от коленчатого вала парой косозубых шестерен. Обе шестерни имеют по два резьбовых отверстия для демонтажа.

Упорный фланец распределительного вала.

1 – шестерня распределительного вала; 2 – фланец упорный распределительного вала; 3 – кольцо распорное распределительного вала; 4 – вал распределительный; 5 – шайба.

Осевое перемещение распределительного вала ограничивается стальным упорным фланцем 2. Рабочий зазор 0,1-0,2 мм между ступицей шестерни и упорным фланцем обеспечивается тем, что распорное кольцо 3, зажатое межу шестерней и шейкой распределительного вала, толще упорного фланца.

Установка шестерен по меткам.

Правильность фаз газораспределения обеспечивается установкой шестерен по меткам. Метка «О» на шестерне коленчатого вала должна быть против риски у впадин зуба на шестерне распределительного вала. На торце шестерни распределительного вала установлен отметчик. При прохождении мимо торца датчика фазы (установлен на крышке распределительных шестерен) отметчик генерирует в нем электрический импульс необходимый для управления фазированной подачей топлива.

Толкатели – стальные или чугунные, имеющим высокую твердость.

Гидрокомпесаторы (356230С, ф.EATON или F-46318.37, ф.INA) – предназначены для автоматического поддержания беззазорных сопряжений в системе газораспределения двигателя. Установлены в стаканах на штангах толкателей. Штанги толкателей из дюралюминиевого прутка. С одной стороны, напрессован стальной наконечник, а с другой – стальной стакан под гидрокомпенсаторы.

Коромысла клапанов – стальные, с запрессованной втулкой из оловянистой бронзы.

Клапаны: впускные клапаны изготовлены из хромистой стали, выпускные – из жаростойкой стали. Рабочая фаска выпускных клапанов имеет наплавку из специального жаропрочного сплава.

Обслуживание газораспределительного механизма.

Гидрокомпенсатор.

Гидрокомпенсаторы (356230С, ф.EATON или F-46318.37, ф.INA) обеспечивают беззазорную кинематическую связь деталей газораспределительного механизма в течение всего срока службы двигателя. Обслуживание механизма заключается в периодическом контроле на работающем двигателе отсутствия резко выделяющихся стуков в газораспределительном механизме.

После запуска холодного двигателя возможно появление стука гидрокомпенсаторов клапанов, который должен исчезнуть по мере прогрева двигателя до рабочей температуры охлаждающей жидкости плюс 80…90 °С. Если стук не исчезает более чем через 30 минут после достижения указанной температуры, необходимо проверить исправность гидрокомпенсаторов как указано далее.

Стук, появляющийся при пуске холодного двигателя, многократном пуске двигателя (при нескольких неудачных пусках), пуске двигателя после длительной стоянки и исчезающий впоследствии с прогревом двигателя не является неисправностью гидрокомпенсатора. В данном случае причиной стука является попадание воздуха в камеру высокого давления гидрокомпенсатора, что приводит к потере его жёсткости, и работе привода клапанов с ударами.

Для удаления воздуха рекомендуется при работе двигателя в режиме холостого хода выполнить следующие действия:

• Запустить и прогреть двигатель до рабочей температуры охлаждающей жидкости.
• Установить повышенную частоту вращения 2000…2200 об/мин путем открытия дроссельной заслонки на 3…4 минуты, прослушать работу двигателя на холостом ходу 800±50 об/мин в течение 15…30 секунд, стук должен прекратиться.
• В случае если стук не исчез, то следует повторить указанный выше цикл до 5 раз.
• Если стук не устранился, то необходимо дать двигателю поработать в течение 15 минут при частоте вращения 2200…2500 об/мин, после чего прослушать работу двигателя на холостом ходу.

Стук должен исчезнуть, в противном случае следует провести регулировку клапанного механизма, для чего необходимо:

• Снять крышку клапанов.
• Установить поршень первого цилиндра в верхнюю мертвую точку (ВМТ) при такте сжатия по метке на шкиве коленчатого вала.
• Ослабить контргайку и вывернуть регулировочный винт до появления зазора на 1, 2, 4, 6 клапанах.
• Для каждого из указанных клапанов, плавно поворачивая регулировочный винт по часовой стрелке, выбрать зазор.
• Повернуть регулировочный винт по часовой стрелке на 1,5 оборота (что соответствует ходу толкателя 1,5 мм) и затянуть контргайку.
• Установить поршень четвертого цилиндра в ВМТ при такте сжатия по метке на шкиве коленчатого вала.
• Ослабить контргайку и вывернуть регулировочный винт до появления зазора на 3, 5, 7, 8 клапанах.
• Для каждого из оставшихся клапанов, плавно поворачивая регулировочный винт по часовой стрелке, выбрать зазор.
• Повернуть регулировочный винт по часовой стрелке на 1,5 оборота (1,5 мм) и затянуть контргайку.
• Установить крышку клапанов.
• Запустить двигатель

В случае если стук не устранился после проведенной регулировки клапанного механизма, необходимо выполнить следующие работы:

Регулировка клапанов на двигатели с гидрокомпенсаторами. ГАЗель Бизнес.

Сегодня расскажу о процедуре регулировки клапанов на двигатели с гидрокомпенсаторами. Регулировать клапана с гидрокомпенсаторами? Что? Согласен звучит как бред, но наш автопром не перестаёт удивлять. Сегодня поговорим о регулировке клапанов на двигателе УМЗ-42164 и А274 Evotech. Многие владельцы ГАЗелей у кого стоит такой двигатель даже и не догадываются, что нужно проводить регулировку, ведь стоят гидрокомпенсаторы! Тем не менее это факт, регулировать нужно.

Наши взяли старый древний двигатель и воткнули инжектор, а потом еще и гидрокомпенсаторы и пошли еще дальше, выпустили модификацию двигателей 60 годов, это А274 Evotech и А275. А самое смешное, что как положено в системе стоит датчик кислорода, но СО нужно регулировать с компьютера! Об этом мало кто знает, но когда Вы отрегулируете СО, то автомобиль свой не узнаете, расход и динамика Вас удивит. Мало на каких СТО этим занимаются, но мы это делали. Нужно всего-то сканер которым можно зайти в исполнительные механизмы и рабочий газоанализатор.

А теперь поговорим о регулировки.

Основные этапы регулировки не отличаются от обычного двигателя 417, 421, 402.

1) Даём двигателю остыть. Снимаем клапанную крышку.

2) Выставляем метку на шкиве к отливу на крышке(как на фото). При прокрутке коленвала не нужно использовать реперный шкив, можно обломить часть зуба и будут проблемы. Зубья обвёл красным, будьте с ними аккуратнее, с них «считывает» датчик коленвала, если хотя бы один будет поврежден, то могут возникнут различные проблемы.

3) Как выставили метки, то проверьте какой цилиндр на такте сжатия, первый или четвертый. На двигателе без гидрокомпенсаторов это определить не сложно, если 1 цилиндр будет на такте сжатия, то 1 и 2 клапан будут закрыты, соответственно коромысла этих клапанов будут освобождены. Простыми словами если пошевелить коромысла 1 и 2 клапана то будет ход. А если такт сжатия будет на 4 цилиндре, то соответственно коромысла 7 и 8 клапана будут свободны. Но на двигателях с гидрокомпенсаторами все сложнее, там коромысла всегда поджаты гидрокомпенсатором. Но визуально их видно, на том цилиндре где так сжатия коромысла будут подняты выше, так как клапана закрыты. Если я не понятно объясняю, то кому нужно напишите я подробно расскажу или видео сниму.

4) Допустим у Вас так сжатия на первом цилиндре, тогда регулируем 1,2,4,6 клапан. Если так сжатия на четвертом цилиндре, то регулируем 7,8,5,3. Еще раз, так сжатия на 1ом цилиндре, регулируем 1,2,4,6 далее проворачиваем шкив коленвала на 360(полный оборот) и регулируем 7,8,5,3. Отсчет клапанов от шкива коленвала.

5) Теперь о самой регулировке. Выбираем клапан, который нужно регулировать. Откручиваем контр. гайку и откручиваем регулировочный болт, выкручиваем его до полного ослабления гидрокомпенсатора со штангой. Убедились, что гидрокомпенсатор не поджат и коромысло стало свободно. Закручиваем регулировочный болт до соприкосновения с гидрокомпенсатором и далее доворачиваем болт по часовой стрелке. Завод в разных инструкциях даёт различные рекомендации, полтора или два оборота. Я из своей практики сделал вывод такой: самый оптимальный вариант довернуть регулировочный болт на выпускном клапане на 1 оборот, а впускном на 1,5 оборота. Так регулируем все 8 клапанов. Всё регулировка закончена. На фото ниже привел иллюстрацию.

На этих двигателях очень часто прогорают клапана и «садятся» седла, особенно при эксплуатации на газу. Делайте регулировку каждые 20-30 тыс. км. Когда я определяю на каком такте цилиндр, то я откручиваю регулировочные болты сразу на всех 4 клапанах, которые буду регулировать и смотрю как они стоят, можно понять есть ли проблема, не начал ли прогорать клапан или «садится» седло.

Регулировка клапанов Газели 4216

Как осуществляется регулировка клапанов Газель 4216? Такой вопрос вызывает интерес автомобилистов. Когда Газель мчится по дороге, опытный водитель всегда слышит, как работает автомобиль, нет ли каких-нибудь неполадок.

Так выглядит 4216 двигатель для автомобиля Газель

Для чего нужно регулировать клапаны

Если вдруг появляется посторонний шум при работе двигателя, то, скорее всего, придется проверять двигатель или клапаны. Диагностика Газели:

1. Лучше всего ревизию сделать с помощью стетоскопа, подойдет для этого случая модель К-69М ГАРО. при этом должен быть прогрет, и проверять нужно при различной частоте вращения коленвала.
2. Придется внимательно прислушиваться на самой маленькой частоте вращения, потом на средней, начиная с распределительного механизма, а затем проверяя работу клапанов (750-1000 мин.-1).

Звуки от поврежденных клапанов слышны лучше всего в том месте, где находится головка, над местами их расположения.

Разобранный двигатель 4216

Но если звуки слишком громкие и идут они от клапанов или толкателей или если частота вращения коленвала увеличивается, а эти звуки сливаются в общий гул, то двигатель находится в порядке.

Необходима регулировка клапанов Газель 4216, если они периодически стучат, то проявляясь, то исчезая, если резко менять частоту вращения коленчатого вала.

Регулировка клапанов Газели 4216

Как выполняется регулировка клапанов Газели

Чтобы отрегулировать в двигателе автомобиля Газель бизнес-класс клапан, не требуется повышенное мастерство. Это больше техобслуживание, чем настоящий ремонт Газели. И провести его можно собственными силами. У каждого хозяина в запасе имеются многочисленные гаечные ключи, которые сейчас пригодятся, особенно понадобится ключ на 36 при вращении коленвала, когда необходима будет регулировка клапанов Газели.

Проверка зазоров клапанов 4216

Так выглядят гидрокомпенсаторы в сборе для Газели 4216

Регулировка клапанов Газель Некст

Регулировка клапанов газель Некст камминз 2.8 с дизельным двигателем. Кажется сложной из за того что еще не привыкли к новым двигателям.

Метка шкива коленвала

На самом деле двигателя камминз простые в конструкции. И удобные в эксплуатации. Реальное неудобство возникает в том , что подкапотное пространство. Не позволяет легко проникать к необходимым механизмам. Так, например тяжело добраться до метки положения поршня первого цилиндра в ВМТ. Для того чтобы выставить метку необходимо совместить отверстие предусмотренное в шкиву с пазом передней крышки.

Но даже если удаётся подлезть. И вставить пруток диаметром 6мм при совмещении отверстий. Данное положение поршня может оказаться не то которое нам необходимо. Потому что за полный цикл работы цилиндра. Поршень два раза становится в ВМТ. Первый раз в момент сжатия. Положение которое нас интересует. И второй раз в момент выпуска отработанных газов. Когда поршень выдавливает из цилиндров выхлопные газы.

Поэтому по порядку всё будет выглядеть следующим образом. Чтобы получить доступ к клапанам необходимо снять клапанную крышку. Для этого снимаются форсунки.

Снятие форсунок.

От форсунок необходимо открутить трубки высокого давления топлива. Они очень сильно притянуты. Гайка топливной трубки прикручена к форсунке через штуцер. При откручивании обязательно необходимо придерживать штуцер ключом. Чтобы он не чал откручиваться от форсунки. Это может привести к тому что погнется а возможно и лопнет топливная трубка. Трубки желательно открутить и от рейла. Потому что ни не позволят потом снять клапанную крышку. При дальнейшей установке на место трубки нельзя путать местами. Они имеют свой угол прилегания к форсункам и рейлу. И что бы не путаться из желательно пометить или положить по порядку.

Затем снимаются электрические разъёмы, и трубка обратки.

Форсунки крепятся специальными скобами. Достаточно открутить крепёжный болт. Снять скобу. После чего форсунка вынимается. Можно столкнуться с тем что форсунка тяжело выходит из колодца. Поэтому требуется её раскачать вправо влево. После чего она начнет двигаться. Это происходит, потому что уплотнительные резинки дубеют. Начинаю пропускать газы из камеры сгорания. образуется нагар. Поэтому спешить не нужно. Постепенное раскачивания поможет разрушить образовавшийся нагар. При каждом снятии установке форсунок желательно менять уплотнительные кольца. Они как правило продаются отдельно на весь комплект форсунок.

После того как сняты форсунки откручиваются крепежные болты клапанной крышки. Снимается крышка . Можно приступать к регулировке клапанов.

Расположение цилиндров

Порядок работы цилиндров двигателя автомобиля Газель Некст

Для того чтобы начать регулировку необходимо знать порядок работы цилиндров. То есть очередность с какой цилиндры вступают в работу. На двигателе камминз 2.8 очередность следующая.

Регулировка клапанов будет производится в цилиндрах согласно порядка их работы.

Установка поршня первого цилиндра в ВМТ при такте сжатия.

Когда поршень первого цилиндра становится в ВМТ такта сжатия. Клапана впускной и выпускной полностью закрыты. В этом положении и регулируются зазоры клапанов. Если подведем поршень по метке. Как сказано выше необходимо убедиться, что это такт сжатия. Легко убедиться по распредвалу. Оба кулачка будут развернуты вниз. Но это тяжело рассмотреть А на моторах где распредвал стоит в блоке двигателя и вовсе этого не увидишь. Поэтому можно сориентироваться по движению коромысел. В такте выпуска отработанных газов при прокручивании коленчатого вала. Поршень стремится вверх. При этом выпускной клапан закрывается. При достижении поршнем ВМТ выпускной клапан полностью закрыт. Но впускной сразу начинает открываться. Потому что следует такт впуска воздуха цилиндр для последующего сжатия. То есть если при подходе поршня к ВМТ наблюдается движение коромысел. То при совмещении меток на шкиву это положение ВМТ первого цилиндра будет не правильное.

Если при движении поршня к ВМТ клапана закрыты и коромысла находятся в неподвижном состоянии. Это именно то положение, при котором поршень встаёт в ВМТ такта сжатия. Именно в этом положении регулируются клапана. Можно облегчить задачу. Не совмещать метки на шкиву. Тем более это очень не удобно. Достаточно взять прут толщиной 3-4 мм вставить его в колодец форсунки. Так что бы он уперся в поршень. Прут должен быть достаточно длинным, чтобы он не скрылся полностью и не упал внутрь цилиндра. Проворачивая двигатель. Убедится в том что коромысла встали в неподвижное состояние. Упереть прут в поршень. Через колодец форсунки. Поршень будет двигаться вверх и выталкивать прут. Когда поршень достигнет ВМТ. Движение прута вверх остановится. Если перескочили положение ВМТ и прут начал движение вниз можно остановиться и провернуть двигатель в обратном направление. Чтобы достичь максимального выхода прута. Выставлять поршень строго по меткам при регулировке клапанов не обязательно. Достаточно такого приблизительного положения.

После регулировки клапанов первого цилиндра. Необходимо провернуть коленчатый вал на 180 градусов. Сделать это точно тяжело потому что доступ к шкиву ограничен. Поэтому можно поступить так же. Вставить прут в колодец 3 цилиндра. Начать проворачивать коленчатый вал до максимальна выхода прута. При этом обратить внимание на то что коромысла третьего цилиндра находятся в неподвижном состоянии. Далее 4 цилиндр и окончательно второй.

Зазоры клапанов на двигателе автомобиля Газель Некст

Зазоры выставляются при помои щупа. Его необходимо размещать между коромыслом и планкой соединяющей пару клапанов

Зазор впускных клапанов составляет 0,25 мм

Зазор выпускных клапанов составляет 0,5 мм

На коромыслах ослабляется стопорная гайка. Регулировочный винт подводится при помощи звездочки которая вставляется в торец регулировочного винта. Вращая винт зажимается щуп таким образом что бы он мог двигаться с небольшим усилием. Если сильно придавить щуп. Выжмется клапан. Регулировочный зазор пропадет. Щуп не должен ходить свободно. Но небольшое усилие должно присутствовать.

Регулировка клапанов Газель Некст за два оборота

Регулировка клапанов Газель Некст производится за два оборота коленчатого вала. Первый оборот подводится поршень первого цилиндра в ВМТ в момент сжатия. Как было уже рассказано выше. Регулируются зазоры между коромыслами и клапанвми согласно этой схемы

Затем коленчатый вал проворачивается на 360 градусов один оборот. Метки встанут на свои места. Поршень четвёртого цилиндра будет находится в ВМТ такта сжатия. Регулируются следующие клапана.

Регулировка клапанов Газель Некст камминз 2.8 с дизельным двигателем должна производиться каждые 100 000 км пробега, но фактически её необходимо проводить раньше. Хотя бы на 60000 км

Газораспределительный механизм двигателя УМЗ-А274 EvoTech 2.7, обслуживание, стук гидрокомпенсаторов клапанов, удаление воздуха из камеры высокого давления гидрокомпенсатора.

Впускные и выпускные клапаны расположены в головке блока цилиндров двигателя УМЗ-А274 EvoTech 2.7 вертикально в ряд. Привод клапанов осуществляется от распределительного вала через толкатели, штанги толкателей, гидрокомпенсаторы и коромысла.

Газораспределительный механизм двигателя УМЗ-А274 EvoTech 2.7, обслуживание, стук гидрокомпенсаторов клапанов, удаление воздуха из камеры высокого давления гидрокомпенсатора.

Распределительный вал двигателя УМЗ-А274 EvoTech 2.7.

Чугунный с отбелом кулачков до высокой твердости. Имеет пять опорных шеек и шестерню привода масляного насоса. Привод распределительного вала осуществляется от коленчатого вала парой косозубых шестерен. Обе шестерни имеют по два резьбовых отверстия для демонтажа.

Осевое перемещение распределительного вала ограничивается стальным упорным фланцем. Рабочий зазор 0,1-0,2 мм между ступицей шестерни и упорным фланцем обеспечивается тем, что распорное кольцо, зажатое межу шестерней и шейкой распределительного вала, толще упорного фланца.

Правильность фаз газораспределения обеспечивается установкой шестерен по меткам. Метка «О» на шестерне коленчатого вала должна быть против риски у впадин зуба на шестерне распределительного вала. На торце шестерни распределительного вала установлен отметчик, генерирующий при прохождении мимо торца датчика фазы (датчик установлен на крышке распределительных шестерен) электрический импульс для управления фазированной подачей топлива.

Привод впускного клапана газораспределительного механизма двигателя УМЗ-А274 EvoTech 2.7.

Упорный фланец распределительного вала двигателя УМЗ-А274 EvoTech 2.7.

Установочные метки на шестернях распределительного и коленчатого валов двигателя УМЗ-А274 EvoTech 2.7.

Толкатели.

Стальные с наплавкой рабочего торца специальным чугуном, имеющим высокую твердость.

Гидрокомпенсаторы.

Стальные, состоящие из корпуса, плунжерной пары, пружины плунжера и обратного клапана.

Штанги толкателей.

Изготовлены из дюралюминиевого прутка. С одной стороны напрессован стальной наконечник, а с другой – стальной стакан под гидрокомпенсаторы.

Коромысла клапанов.

Стальные, взаимозаменяемые, с запрессованной втулкой из оловянистой бронзы.

Клапаны.

Впускные клапаны изготовлены из хромистой стали. Выпускные – из жаростойкой стали. Рабочая фаска выпускных клапанов имеет наплавку из специального жаропрочного сплава.

Обслуживание газораспределительного механизма двигателя УМЗ-А274 EvoTech 2.7.

Гидрокомпенсаторы обеспечивают беззазорную кинематическую связь деталей газораспределительного механизма двигателя УМЗ-А274 EvoTech 2.7 в течение всего срока его службы. Обслуживание механизма заключается в периодическом контроле на работающем двигателе отсутствие резко выделяющихся стуков от работы газораспределительного механизма.

После запуска холодного двигателя УМЗ-А274 EvoTech 2.7 возможно появление стука гидрокомпенсаторов клапанов, который должен исчезнуть по мере прогрева двигателя до температуры охлаждающей жидкости плюс 80-90 °С. Если стук не исчезает более чем через 30 минут после достижения указанной температуры, необходимо проверить исправность гидрокомпенсаторов как указано далее.

Стук, появляющийся при пуске холодного двигателя, многократном пуске двигателя (при нескольких неудачных пусках), пуске двигателя после длительной стоянки и исчезающий впоследствии с прогревом двигателя не является неисправностью гидрокомпенсатора. В данный случае причиной стука является попадание воздуха в камеру высокого давления гидрокомпенсатора. Это приводит к потере его жесткости, и работе привода клапанов с ударами.

Для удаления воздуха рекомендуется при работе двигателя УМЗ-А274 EvoTech 2.7 в режиме холостого хода выполнить следующие действия:

Если стук не прекратился, повторить цикл до 5 раз. В случае, если стук не прекратился после проведения вышеуказанных работ, отработать еще 15 минут на частоте вращения 2000-3000 об/мин. Затем 15-30 секунд прослушать работу двигателя на холостом ходу.

В случае если стук не устранился после 5 циклов плюс 15 минут работы двигателя УМЗ-А274 EvoTech 2.7, необходимо произвести регулировку клапанного механизма, для чего:

1. Снять крышку клапанов.
2. Установить поршень первого цилиндра в ВМТ.
3. Ослабить контргайку и вывернуть регулировочный винт до появления зазора на 1, 2, 4, 6 клапанах.
4. Плавно поворачивая регулировочный винт по часовой стрелке выбрать зазор.
5. Повернуть регулировочный винт по часовой стрелке на 1,5 оборота (что соответствует ходу 1,5 мм) и затянуть контргайку.
6. Установить поршень четвертого цилиндра в ВМТ.
7. Ослабить контргайку и вывернуть регулировочный винт до появления зазора на 3, 5, 7, 8 клапанах.
8. Плавно поворачивая регулировочный винт по часовой стрелке выбрать зазор.
9. Повернуть регулировочный винт по часовой стрелке на 1,5 оборота (1,5 мм) и затянуть контргайку.
10. Установить крышку клапанов.
11. Запустить двигатель.

В случае если стук не устранился после регулировки клапанного механизма, необходимо выполнить следующие работы:

В этом положении проверить гидрокомпенсаторы на 1,2,4 и 6 клапанах посредством приложения усилия на регулировочный винт по оси перемещения. Проворачивая распределительный вал установить поршень четвертого цилиндра в ВМТ. В этом положении проверить гидрокомпенсаторы на 3, 5, 7 и 8 клапанах посредством приложения усилия на регулировочный винт по оси перемещения.

Регулировка клапанов газель некст эвотек с гидрокомпенсаторами

Порядок и момент затяжки ГБЦ двигателя УМЗ-4216

Перед тем как приступить к регулировке клапанов, желательно проверить момент затяжки и при необходимости протянуть гайки ГБЦ.

Протягивать гайки ГБЦ необходимо в два приема:
1) Момент затяжки 5,0-6,5 кг/м
2) Момент затяжки 9,0-9,5 кг/м

Регулировка клапанов двигателя УМЗ-4216 с гидрокомпенсаторами

На клапанной крышке с боку висит огромная наклейка с каталожным номером двигателя. Если номер заканчивается через тире на 70, то без гидрокомпенсаторов, если на 80 с гидриками.

У Газелей с двигателем 4216, укомплектованным гидрокомпенсаторами, часто происходят пропуски воспламенения по одному или несколько цилиндров, что приводит к неустойчивой работе двигателя и потере мощности. Как правило в таких случаях загорается ЧЕК НЕИСПРАВНОСТИ. Одной из причин может быть разрегулировка клапанов.

Перед началом настройки клапанов желательно промерить компрессию в цилиндрах и записать эти параметры. После регулировки, для сравнения, сделать тоже самое.
Итак приступим: Устанавливаем коленвал первого (четвертого) цилиндра в верхнюю мертвую точку (определяем по отпущенным, не зажатым, клапанам, если первый цилиндр находится в такте сжатия, то отпущенными будут: 1, 2, 4 и 6 клапана, если четвертый цилиндр, то 3, 5, 7 и 8 клапана). Вот эти, не зажатые клапана и следует регулировать – сначала ослабить контргайку на регулировочном винте, затем вывернуть регулировочный винт до явного НЕКОНТАКТА С гидрокомпенсатором, затем обратно завернуть до момента касания с гидрокомпенсатором, а затем еще довернуть на 1,5 оборота (зажать компенсатор на 1,5 мм). Законтрить гайку регулировочного винта.
У многих, в процессе регулировки клапанов, может возникнуть вопрос: Если придерживаться вышеописанной заводской инструкции «.. до контакта и 1,5 оборота закрутить.» получается, что при прокручивании регулировочного болта на 1,5 оборота, клапан начинает открываться, а у гидрика убирается свободный ход (он зажат), что по сути быть не должно? Все просто, надо понять, что когда мы рег.винтом открываем клапан, то через, приблизительно, 5 минут гидрик, за счет усилия пружины клапана, просаживается на место как ему и надо.
P/S Да, клапан поджимает и штанга перестает проворачиваться или очень туго проворачивается. Но в течении минуты, когда гидрик выпустит масло, она начинает свободно вращаться. Это говорит о том, что у гидрокомпенсатора есть еще свободный ход по цилиндрику. (Имеется ввиду конструкция гидрика) Если не вращается штанга коромысла после регулировки, (легко от пальчиков рук) значит гидрик сжат полностью и клапан зажат. Напомню из регулировки клапанов двигателя 402; после регулировки всегда проворачиваем штангу коромысла и смотрим на ее изогнутость. Если она кривая, то это хорошо видно. Кривая штанга дает посторонний стук при работе двигателя, касаясь головки блока.
https://www.youtube.com/watch?v=isnBIJLxOw0

Автодиагностика Газель с двигателем УМЗ 421647 евро-4, проведенную автосканером Сканматик-2 : Автодиагностика с помощью Scanmatika-2

Умному не стыдно
назвать себе дураком,
дурак же, так про себя
никогда не скажет

«inpropart»

Регулировка клапанов двигателя 4216 «Газель»: порядок действий, техника выполнения работ, необходимые инструменты и советы специалистов

Автолюбители могут обходиться без услуг специализированных мастерских по ремонту автомобилей при необходимости регулировки клапанов двигателя 4216 «Газель». Рассмотрим, как это делается своими руками в гаражных условиях. Данная информация будет полезна для каждого автолюбителя.

Для чего регулировать?

Их обычно настраивают для того, чтобы двигатель работал устойчивее в любых диапазонах оборотов. Клапана – это очень важная часть механизма газораспределения. Если настройка зазоров сбилась, то значительно повышается износ различных деталей в ГРМ. Повышается шумность работы силового агрегата, увеличивается расход топлива, что очень существенно для коммерческого транспорта.

Если в процессе работы двигателя прослушивается звон, если стало труднее запустить холодный мотор, а при холодном запуске свечи заливает топливом, тогда пришло время для регулировки клапанов двигателя 4216 “Газель”.

Зазоры сбиваются по следующим причинам. Это выход из строя коленвала двигателя, неверный момент срабатывания кулачков в механизме распределения газов. Также зазоры уходят, если имеются различные нарушения целостности блока двигателя.

Причиной повышенного или пониженного зазора может быть и манера вождения водителя. Если водитель предпочитает агрессивное управление, что выражается в резком отпускании сцепления, то это обязательно ведет к интенсивному и преждевременному износу деталей механизма газораспределения.

Инструменты для работы

Для регулировки зазоров понадобится минимальный набор инструментов. Это ключи и отвертка, которая нужна для демонтажа клапанной крышки. Также следует найти пластинчатые щупы для измерений зазоров.

Они продаются в любом автомагазине за 200-300 рублей. Еще понадобится ключ храповика и длинная шлицевая отвертка. Последняя нужна, чтобы определить положение цилиндра.

Подготовительные операции

Несмотря на то, что регулировка клапанов двигателя 4216 “Газель” относительно проста, нужно понимать, что процесс очень ответственный. Перед работами по регулировке машину следует тщательно подготовить.

Первым делом автомобиль необходимо зафиксировать. Одному ручному тормозу доверять не стоит. Лучше дополнительно подстраховаться противооткатными упорами. Затем, если двигатель горячий, ему дают остыть. Мотор должен быть полностью холодным.

Перед началом работ необходимо добраться до клапанного механизма. На инжекторных двигателях это сделать относительно просто, а на карбюраторных — сложней.

Для начала необходимо снять воздушный фильтр:

1. Первым делом снимают крышку фильтра, затем откручивают крепежные гайки.
2. Шланг вакуумного корректора зажигания и патрубок сапуна также снимают.
3. Далее от карбюратора отсоединяют тяги – они будут сильно мешать.
4. Наконец, отворачивается клапанная крышка.

На этом подготовительные работы окончены и можно переходить непосредственно к регулировке клапанов двигателя 4216 “Газель”.

Регулировка клапанов

Все операции нужно проводить с максимальным качеством. Чтобы не наделать ошибок в ходе работы, можно проконсультироваться у опытных механиков. Нужно заметить, что правильно отрегулировать клапана получится только в том случае, если температура двигателя не более 15-20 градусов. Если до этого автомобиль использовался и двигатель теплый, то нужно его остудить. Если этого не сделать, то зазор клапана будет больше примерно на 0,1 мм – это очень много.

В какой последовательности настраивать клапана на “Газели”?

Существует строгий порядок регулировки клапанов двигателя 4216 “Газель”. Цилиндры работают в следующим порядке – 1, 2, 4, 3. Если первый находится в положении ВМТ, то можно отрегулировать или измерить зазоры на 1, 2, 4, 6 клапанах. После проворота коленчатого вала на 180 градусов регулируют 3, 5, 7, 8 клапана.

Нормальными считаются зазоры в пределах 0,35-0,4 мм. При этом нужно учитывать, что в первом и четвертом цилиндре зазоры должны быть больше – 0,3-0,35. Практика же показывает, что лучше всего для всех клапанов подходит зазор в 0,35 мм. Специалисты утверждают, что размер зазора не особо влияет на работу двигатели и его ресурс.

Как регулировать?

Когда все подготовительные работы выполнены, необходимо перейти к непосредственно настройке. Поршень в первом цилиндре необходимо установить в ВМТ в такт сжатия. Клапана в этот момент закрыты. Между толкателем и клапаном пытаются вставить щуп. Если он проходит очень легко или наоборот, никак не лезет, нужна настройка. Для этого ослабляется контргайка и удерживается ключом. С помощью вращения регулировочного винта добиваются нужного зазора. Таким образом выполняется регулировка клапанов двигателя УМЗ-4216 «Газель» для 2, 4 и 6 элемента. После того как зазоры отрегулированы, нужно не забыть закрутить контргайку.

Далее коленчатый вал проворачивают на 180 градусов, и откроется доступ к 3, 5, 7 и 8 клапанам. После того как и эти элементы будут отрегулированы, следует еще раз провернуть мотор и с помощью щупа проверить зазор. Это будет гарантией того, что регулировка клапанов двигателя 4216 «Газель» выполнена верно.

УМЗ-4216 с гидрокомпенсаторами

Есть мнение, что на двигателях с гидрокомпенсаторами никакая регулировка зазоров клапанов не нужна. Но это не про этот двигатель.

На этом агрегате клапана никогда не освобождаются и постоянно зажаты. Для того чтобы определить, какие элементы можно настроить, понадобится ровная планка. Ее устанавливают между третьим и четвертым клапаном. С помощью планки можно увидеть наклон в одну из сторон. По данному наклону можно понять, зажат ли клапан. Если планка наклонена к четвертому клапану, то он ослаблен, а к третьему — зажат. Это будет говорить о том, что регулировка клапанов двигателя 4216 «Газель» с гидрокомпенсаторами будет начинаться с первого цилиндра. Можно настроить первый, второй и четвертый клапан.

Для настройки вначале откручивают гайку. Затем отворачивают болт, пока гидрокомпенсатор не перестанет давить на него. На впускном клапане делают один оборот винтом, а на выпускных — по два с половиной оборота.

После такой регулировки клапанов двигатель 4216 «Газель Бизнес» начинает работать намного тише. Да и сама работа становится более мягкой. Для тех, у кого «Газель» работает на газу, такая регулировка просто необходима. Что касается пробегов и необходимости в настройке, то здесь все индивидуально и зависит от стиля эксплуатации авто. Часто интервал составляет около 15-20 тысяч километров. Но если же двигатель стал издавать характерный цокот, настройка клапанов может потребоваться и ранее. Поэтому лучше данную проблему предотвратить.

Заключение

Как видно, регулировка клапанов двигателя 4216 «Газель» с инжектором или карбюратором – действительно не очень сложная процедура, которую может выполнить рядовой автолюбитель. Это поможет существенно сэкономить на ремонтах и на топливе в дальнейшем.

Читайте также:



• Сколько тосола в уаз патриот 409 двигатель



• Регулировка клапанов ваз 2104



• Замена приводного ремня инфинити q50



• Температура двигателя при работе на газу



• Через сколько менять ремень грм на ауди а6 с5

Регулировка клапанов с гидрокомпенсаторами эвотек – это неотъемлемая часть обслуживания автомобилей данной марки. Клапаны играют важную роль в работе двигателя, обеспечивая правильное перемещение газов через головку блока цилиндров.

Неправильная работа клапанов может привести к множеству проблем, таких как потеря мощности двигателя, неравномерная работа, увеличенный расход топлива и повреждение головки блока цилиндров. Поэтому регулировка клапанов – это процедура, которую необходимо выполнять регулярно и компетентно.

Гидрокомпенсаторы эвотек – это современные устройства, обеспечивающие автоматическую регулировку зазора клапанов. Они работают на основе масляного давления и позволяют компенсировать износ деталей двигателя, поддерживая оптимальный зазор.

Для правильной регулировки клапанов с гидрокомпенсаторами эвотек необходимо следовать определенной последовательности действий. В данной статье мы подробно рассмотрим этот процесс, шаг за шагом разобрав каждый этап регулировки. Следуя данной инструкции, вы сможете самостоятельно выполнить регулировку клапанов с гидрокомпенсаторами эвотек и обеспечить оптимальную работу вашего автомобиля.

Как настроить клапаны с гидрокомпенсаторами эвотек: полное руководство

Регулирование клапанов с гидрокомпенсаторами эвотек может показаться сложной задачей, но с помощью этого полного руководства вы сможете выполнить эту процедуру без проблем.

Шаг 1. Подготовка:

Перед началом работы убедитесь, что двигатель охладился и автомобиль находится на ровной поверхности. Также убедитесь, что нет обрывов в проводках и все необходимые инструменты находятся под рукой.

Шаг 2. Поднятие капота:

Откройте капот автомобиля и поднимите его до полной вертикальной позиции. Будьте осторожны и убедитесь, что капот надежно зафиксирован, чтобы избежать возможных травм.

Шаг 3. Демонтирование верхней крышки:

Аккуратно снимите верхнюю крышку, чтобы получить доступ к гидрокомпенсаторам. Это обычно делается при помощи отвертки или ключа.

Шаг 4. Настройка клапанов:

При помощи метки и секции цилиндра, определите верхнюю мёртвую точку (ВМТ). Поместите инструмент в зазор клапана и поворачивайте его, пока не почувствуете максимальное сопротивление. Затем вращайте инструмент на 90 градусов по часовой стрелке и проверьте зазор.

Шаг 5. Повторите процесс для каждого клапана:

Повторите шаг 4 для всех клапанов двигателя, при этом следите за правильным порядком настройки клапанов.

Шаг 6. Сборка:

После того, как все клапаны будут настроены, аккуратно снова установите верхнюю крышку и убедитесь, что она надежно закреплена.

Шаг 7. Проверка:

После сборки проверьте работу двигателя и убедитесь, что клапаны настроены правильно. При необходимости, повторите процесс регулировки.

Следуя этому полному руководству, вы сможете правильно настроить клапаны с гидрокомпенсаторами эвотек и обеспечить оптимальное функционирование вашего двигателя.

Определение момента регулировки гидрокомпенсаторов эвотек

Для определения момента регулировки гидрокомпенсаторов необходимо последовательно провести следующие действия:

1. Запустите двигатель и дайте ему прогреться до рабочей температуры. Это позволит маслу достичь нужной вязкости и обеспечить правильную работу гидрокомпенсаторов.
2. Переключите коробку передач в нейтральное положение и установите автомобиль на стояночный тормоз.
3. Откройте капот и найдите маркировку на шкиве коленчатого вала двигателя. Обозначение «TDC» указывает на верхнюю мертвую точку.
4. Используя головку на 19 мм и специальный ключ для накручивания или отворачивания вала приводного ремня, поворачивайте коленчатый вал двигателя в направлении вращения до момента попадания клапана в наибольшую подъемно-опускную сторону.
5. На этом моменте, при вращении коленчатого вала, помощник должен удерживать приводной ремень, чтобы исключить возможность его отскока.
6. При достижении момента наибольшей подъемно-опускной стороны клапана, продолжите вращение коленчатого вала на 2 полных оборота. Это позволит точно определить момент регулировки.

На данном этапе игра гидрокомпенсаторов должна быть минимальной, что обеспечит точное определение момента регулировки. Этой информации будет достаточно для выполнения успешной регулировки клапанов с гидрокомпенсаторами эвотек.

Подготовка к регулировке клапанов с гидрокомпенсаторами эвотек

1. Установите автомобиль на ровной и устойчивой площадке. Убедитесь, что автомобиль находится в нейтральном положении и ручной тормоз активирован.
2. Откройте капот и найдите крышку клапанов на верхней части двигателя. Обычно крышка клапанов имеет надпись «Эвотек».
3. Снимите крышку клапанов, используя подходящий инструмент. Осторожно отсоедините все соединительные провода и шланги, чтобы получить свободный доступ к гидрокомпенсаторам.
4. Заведите двигатель и дайте ему прогреться до рабочей температуры. Такое прогревание помогает более точно определить положение клапанов и упрощает их регулировку.
5. Одновременно нажмите на гидрокомпенсаторы для сжатия пружин. В этом положении они будут удерживаться сжатыми благодаря внутреннему давлению. Таким образом, вы сможете точно настроить положение клапанов.

После выполнения этих предварительных шагов вы готовы приступить к регулировке клапанов с гидрокомпенсаторами эвотек. Обратите внимание на технические требования и рекомендации производителя, чтобы правильно выполнять эту процедуру и избежать возможных повреждений двигателя. Помните о том, что правильное регулирование клапанов может существенно повлиять на работу двигателя и его эффективность.

Последовательность регулировки клапанов гидрокомпенсаторами эвотек

Шаг 1: Подготовка к регулировке

Перед началом регулировки клапанов необходимо убедиться, что двигатель охлажден и не работает. Также стоит убедиться, что автомобиль находится на ровной горизонтальной поверхности, а трансмиссия находится в нейтральном положении. Перед регулировкой клапанов следует снять крышку головки блока цилиндров и снять прокладку с клапанной крышки.

Шаг 2: Определение порядка регулировки клапанов

Для определения порядка регулировки клапанов можно воспользоваться информацией, предоставленной производителем автомобиля. Обычно порядок регулировки клапанов указан в сервисной книге или инструкции к автомобилю. Важно следовать этому порядку, чтобы избежать ошибок.

Шаг 3: Регулировка клапанов

Для регулировки клапанов с гидрокомпенсаторами эвотек необходимо использовать специальный ключ. Приложите ключ к гидрокомпенсатору и поверните его влево или вправо до тех пор, пока не будет достигнут необходимый зазор клапана. Точное значение зазора необходимо уточнить в сервисной книге или инструкции.

Шаг 4: Проверка и закрепление

После регулировки клапана необходимо проверить его зазор с помощью пробки, которую необходимо вставить в зазор клапана. Затяните гайку гидрокомпенсатора до тех пор, пока пробка не будет плотно удерживаться. После этого заверните гаечный ключ на 1/2 оборота, чтобы предотвратить самопроизвольное расхаживание.

Шаг 5: Повторите процесс для каждого клапана

Повторите процесс регулировки для каждого клапана, следуя указанному порядку. Важно не пропустить ни одного клапана, чтобы обеспечить правильную работу двигателя. После регулировки всех клапанов установите прокладку на клапанную крышку и закрепите ее.
