1x40E R&G Dot Sight Scope w/10mm-20mmWeaver Mount, коллиматор закрытого типа с креплением weaver 20 мм / ласточкин хвост 11 мм, красная или зеленая точка (только один тип метки), диаметр линзы 36мм, увеличения нет. Покупал для плинка, на пневматическую винтовку.
Что такое коллиматорный прицел.
Еще обзоры коллиматоров:
Коллиматорный прицел под WR
1X 33mm Red/Green Dot Sight Rifle Scope (открытый коллиматорный прицел для пневматики)
Реплика прицела EOTech 552 HBC-27038 [Страйкбол]
Сразу оговорюсь, я в этих ваших прицелах понимаю мало, взял просто «поиграться», и еще потому что открытые прицельные прошлый хозяин винтовки очень уж невзлюбил, с ними стрелять тяжело. Ну и мне с ним не на войну и не на страйкбол — то, что эта китайская поделка может развалиться при первом же серьезном испытании я и так понимаю.
Кстати, надпись от продавца к продавцу меняется — и бушнелл, и макснайп, и бса есть.
Фото:
Коробка, инструкция на английском.
Комплектация небогатая, даже тряпочку для протирки положить забыли. Собственно, прицел с интегрированным креплением, шестигранник — крутить винты крепления, колпачки на линзы и всё.
Внешний вид: сверху, спереди, сзади
Корпус из алюминия, выглядит (в смысле — я не проверял, молотком не стучал по нему) прочно и монолитно. Стеклышки непонятные, но прочными точно не выглядят.
Крепления: вивер 20мм нормальное, должно садиться хорошо
Путём переворачивания крепежных планок должно было получиться примерно то же самое для ласточкиного хвоста/dovetail 11 мм, но у китайцев не срослось:
Тем не менее, на ластохвост прицел встал и даже не шатается
Крутилки: маленькие для боковых и вертикальных поправок (под колпачками), хорошо кликают, цена одного клика, вероятно, как и заявлено — 1 угловая минута, измерить нечем. Большая крутилка — регулировка яркости и цвета точки, сперва 5 степеней яркости красного, если дальше крутить — зеленого.
Питание от цр2032
Ну и собственно точки, крайние положения. На глаз, честно говоря, разницу между 1 и 5 не сильно заметно, на фото разница видна более отчетливо.
Пристрелять толком не успел, но так как винтовка слабая и стреляю я максимум на 25 метров — вроде пришлось по душе, уж всяко лучше кривого открытого прицела. Насчет брать или нет советовать ничего не буду, мало в прицелах понимаю, этот практически первый. Но сделан он добротно для своих 30 баксов, это точно.
PS Винтовка Norica Sport, закрытый — потому что мне так больше нравится.
Introduction: Red Dot Scope
Hi, welcome to my first instructable! I doubt you care!
So let’s get to the point shall we?
This scope is mostly made for looks, but it works to a certain capacity, since if you are looking through the scope at an angle, you will not be able to see through it all that easily, but if you are looking straight through it, you will be able to see your target quite clearly.
Though not directly based on anything (it does resemble the generic red dot sight found on the M4A1 and G36C in Call of Duty 4’s single player campaign, however), it still looks convincingly realistic.
To build your own, here’s what you will need:
Rods:
*yellow = x3
*green/black = x1
Connectors:
*Y-clip = x4
*dark blue 7 clip (circle with space missing) = x10
Spacers:
*light blue ring = x3
Gear Thingies Or Whatever:
light gray closed = x2
dark gray open = x1
Step 1: Lineup
Place all of the dark blue connectors and one of the light blue rings onto one of the yellow rods. Pay close attention to how the connectors are oriented on the rod!
I apologize about the blurry photos, I was in a hurry.
Note: I used some silvery blue parts instead of some of the dark blue ones. Ignore this.
Step 2: Finger Pain
Next, attach the other three yellow rods to the blue clips. Make sure the blue rings are on the rods when you put them on.
The rods are very difficult to attach, so yo may have to get creative in order to get them on. As the name suggests, this step can do a real doozy on your fingers, so I recommend you take a break once you get one rod on, so your fingers aren’t too sore to attach the second one.
Step 3: Knobs
Simple step.
Step 4: Finish
And another very simple step to finish with.
Once again, I apologize for blurry pics. If you cannot tell, the parts I am attaching in these final steps are Y-clips. The last pic is simply showing the final product, and no parts are added.
1x40E R&G Dot Sight Scope w/10mm-20mmWeaver Mount, коллиматор закрытого типа с креплением weaver 20 мм / ласточкин хвост 11 мм, красная или зеленая точка (только один тип метки), диаметр линзы 36мм, увеличения нет. Покупал для плинка, на пневматическую винтовку.
Что такое коллиматорный прицел.
Еще обзоры коллиматоров:
Коллиматорный прицел под WR
1X 33mm Red/Green Dot Sight Rifle Scope (открытый коллиматорный прицел для пневматики)
Реплика прицела EOTech 552 HBC-27038 [Страйкбол]
Сразу оговорюсь, я в этих ваших прицелах понимаю мало, взял просто «поиграться», и еще потому что открытые прицельные прошлый хозяин винтовки очень уж невзлюбил, с ними стрелять тяжело. Ну и мне с ним не на войну и не на страйкбол — то, что эта китайская поделка может развалиться при первом же серьезном испытании я и так понимаю.
Кстати, надпись от продавца к продавцу меняется — и бушнелл, и макснайп, и бса есть.
Фото:
Коробка, инструкция на английском.
Комплектация небогатая, даже тряпочку для протирки положить забыли. Собственно, прицел с интегрированным креплением, шестигранник — крутить винты крепления, колпачки на линзы и всё.
Внешний вид: сверху, спереди, сзади
Корпус из алюминия, выглядит (в смысле — я не проверял, молотком не стучал по нему) прочно и монолитно. Стеклышки непонятные, но прочными точно не выглядят.
Крепления: вивер 20мм нормальное, должно садиться хорошо
Путём переворачивания крепежных планок должно было получиться примерно то же самое для ласточкиного хвоста/dovetail 11 мм, но у китайцев не срослось:
Тем не менее, на ластохвост прицел встал и даже не шатается
Крутилки: маленькие для боковых и вертикальных поправок (под колпачками), хорошо кликают, цена одного клика, вероятно, как и заявлено — 1 угловая минута, измерить нечем. Большая крутилка — регулировка яркости и цвета точки, сперва 5 степеней яркости красного, если дальше крутить — зеленого.
Питание от цр2032
Ну и собственно точки, крайние положения. На глаз, честно говоря, разницу между 1 и 5 не сильно заметно, на фото разница видна более отчетливо.
Пристрелять толком не успел, но так как винтовка слабая и стреляю я максимум на 25 метров — вроде пришлось по душе, уж всяко лучше кривого открытого прицела. Насчет брать или нет советовать ничего не буду, мало в прицелах понимаю, этот практически первый. Но сделан он добротно для своих 30 баксов, это точно.
PS Винтовка Norica Sport, закрытый — потому что мне так больше нравится.
Introduction: Red Dot Scope
Hi, welcome to my first instructable! I doubt you care!
So let’s get to the point shall we?
This scope is mostly made for looks, but it works to a certain capacity, since if you are looking through the scope at an angle, you will not be able to see through it all that easily, but if you are looking straight through it, you will be able to see your target quite clearly.
Though not directly based on anything (it does resemble the generic red dot sight found on the M4A1 and G36C in Call of Duty 4’s single player campaign, however), it still looks convincingly realistic.
To build your own, here’s what you will need:
Rods:
*yellow = x3
*green/black = x1
Connectors:
*Y-clip = x4
*dark blue 7 clip (circle with space missing) = x10
Spacers:
*light blue ring = x3
Gear Thingies Or Whatever:
light gray closed = x2
dark gray open = x1
Step 1: Lineup
Place all of the dark blue connectors and one of the light blue rings onto one of the yellow rods. Pay close attention to how the connectors are oriented on the rod!
I apologize about the blurry photos, I was in a hurry.
Note: I used some silvery blue parts instead of some of the dark blue ones. Ignore this.
Step 2: Finger Pain
Next, attach the other three yellow rods to the blue clips. Make sure the blue rings are on the rods when you put them on.
The rods are very difficult to attach, so yo may have to get creative in order to get them on. As the name suggests, this step can do a real doozy on your fingers, so I recommend you take a break once you get one rod on, so your fingers aren’t too sore to attach the second one.
Step 3: Knobs
Simple step.
Step 4: Finish
And another very simple step to finish with.
Once again, I apologize for blurry pics. If you cannot tell, the parts I am attaching in these final steps are Y-clips. The last pic is simply showing the final product, and no parts are added.
Если у вас отсутствует техническая возможность для скачивания Инструкция по эксплуатации для Tasco REDDOT Scope
вы можете прочесть документ прямо на нашем сайте или
Скачать Tasco REDDOT Scope Инструкция по эксплуатации
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
Инструкции для прочих Tasco
перейти к содержанию
009302 Прицел с красной точкой
Инструкция по эксплуатации
Предмет номер. 009302
Забота об окружающей среде!
Утилизируйте выброшенные продукты в соответствии с местным законодательством.
Джула оставляет за собой право вносить изменения. Актуальную версию инструкции по эксплуатации см. www.jula.com
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
- Стреляйте только там, где это безопасно – на утвержденном полигоне или в другом безопасном месте.
Носите защитные очки и наушники. - Убедитесь, что оружие разряжено. Никогда не направляйте намордник на людей или животных.
ПРЕДУПРЕЖДЕНИЕ!
Не смотрите на солнце – риск необратимого повреждения глаз.
СИМВОЛЫ
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Размеры объектива | 30 мм |
| Увеличение | 1 |
| Размеры | 100 x 65 х 55 мм |
| Вес | 150 г |
ОПИСАНИЕ
- Винт регулировки высоты
- Наглазник
- Боковой регулировочный винт
- Контргайка
- Батарейный отсек
- 11-позиционный реостат для регулировки яркости
На фиг. 1
АКСЕССУАРЫ
- ткань для протирки
- Литиевые батареи
- Защитный колпачок
- Встроенная стандартная база «рыбий хвост»
* Только избранные модели
МОНТАЖ
ИЗДЕЛИЯ БЕЗ ВСТРОЕННЫХ РЕЛЬСОВ
- Если кольца для установки на винтовки или ружья расположены слишком далеко друг от друга для штатного оптического прицела, демонтируйте накладное кольцо и накрутите удлинительную трубку на резьбу, которая тем самым оголяется на переднем конце оптического прицела.
- Некоторые коллиматорные прицелы имеют защитную гильзу из пластика, предназначенную для специальной установки на автоматическое оружие. Если рассматриваемое оружие не относится к этому типу, снимите резиновый наглазник с конца окуляра, снимите защитный чехол и установите наглазник на место.
- Площадка должна находиться на расстоянии не менее 7.5 см от глаза стрелка в положении для стрельбы.
- Установите прилагаемые кольца на основание, вставив поперечный винт колец в поперечный паз основания. Затяните контргайки поперечных винтов с помощью отвертки или монеты.
Демонтируйте верхнюю и нижнюю половины колец, отвернув оба винта с помощью прилагаемого шестигранного ключа. - Поместите прицел в люльки, образованные нижними половинками колец. Установите на место верхние половины колец и осторожно затяните винты.
- Поворачивайте прицел до тех пор, пока винт регулировки возвышения не окажется вверху.
- На некоторых моделях ручка реостата находится вверху. Во избежание поражения прицела вылетевшими гильзами прицел можно повернуть так, чтобы ручка реостата и винт вертикальной регулировки находились сбоку, а винт поперечной регулировки — вверху.
ПРИМЕЧАНИЕ:
В таких случаях индикация «UP» станет индикацией «R» (справа), а индикация «R» станет индикацией «UP».
ИЗДЕЛИЯ СО ВСТРОЕННОЙ НАПРАВЛЯЮЩЕЙ
- Установите рельс на основание.
- Выровняйте и установите поперечный винт кольца в поперечный паз основания.
- Затяните контргайки поперечных винтов с помощью отвертки или монеты.
ПРИМЕЧАНИЕ:
Нанесите фиксирующую жидкость на резьбу стопорных гаек для дополнительной безопасности.
УСТАНОВКА БАТАРЕЙ
- Чтобы вставить батарейки, отвинтите крышку батарейного отсека.
- Вставьте батарейки положительной клеммой (V) вверх.
- Закройте крышку аккумуляторного отсека.
Замена батарей
Замените батарейки, если маркировка сетки едва видна или не видна совсем.
КАК ИСПОЛЬЗОВАТЬ
РЕГУЛИРОВКА ОГНЯ
- Отрегулируйте яркость маркировки сетки с помощью ручки реостата — поверните по часовой стрелке, чтобы увеличить, и против часовой стрелки, чтобы уменьшить яркость. Чем выше числовое значение, тем выше яркость. В положении «о» изделие выключено.
- Снимите крышки с винта поперечной регулировки и винта регулировки высоты.
- Положите оружие с установленным прицелом на твердую поверхность. Цельтесь вдоль ствола в цель на расстоянии примерно 50-100 ярдов (46-91 м).
Наведите прицел и отрегулируйте с помощью винта боковой регулировки и винта регулировки возвышения, пока перекрестие сетки нитей не совместится с целью.
ПРИМЕЧАНИЕ:
Каждый щелчок регулировочных винтов перемещает точку попадания на 1 дюйм (25.4 мм) на расстоянии 100 ярдов (91.4 м).
JULA AB, BOX 363, SE-532 24 SKARA
2022-03-21
© Джула АБ
Документы / Ресурсы
-
Доставка
Москва и ближайшее Подмосковье
- Самовывоз: Москва, м. Дубровка, ул. Шарикоподшипниковская, д.22;
- Курьером до МКАДа: 350 руб., Срочная доставка возможна в день заказа до 11:00 – 500 руб. (в зависимости от загруженности курьера);
- Курьером за МКАД: от 450 руб.
Санкт-Петербург и область
- Самовывоз: Санкт-Петербург, м. Обводный канал, ул. Тамбовская, д.11;
- Курьером: 400 руб. по Санкт-Петербургу.
Другие регионы России:
- Почтой России: отправляется после 100% оплаты заказа – подробнее о стоимости;
- Транспортной компанией: отправляется после 100% оплаты заказа – подробнее о стоимости;
Беларусь, Казахстан и Киргизия:
- Транспортной компанией: СДЭК, Боксберри.
- Заказ отправляется после 100% оплаты товара.
-
Оплата
1) Наличными:
Вы можете расплатиться наличными при:
- Самовывозе (Москва или Санкт-Петербург)
- Доставка курьером
2) Онлайн оплата
- банковской картой VISA/Mastercard
- расчетный счет в банке
-
Почему мы?
Почему мы?
- Мы являемся лицензионным оружейным магазином
- Большой шоу-рум с удобным расположением
- Огромный ассортимент оружия всех типов
- Более 10 лет на рынке (с 2007 года)
- Оплата наличными при получении
- Гарантия на товар от 12 месяцев
- Работаем ежедневно с 9 до 21 часа
- Скидочная карта в подарок при покупке в магазине
- Бесплатная доставка заказов до терминалов ТК
Сегодня мы поговорим об искателях, а конкретно об искателе с красной точкой (Red Dot). По сути дела, это оружейный коллиматорный прицел, но в «мирном» исполнении. О да, наши юные друзья, подобный прицел Вы наверняка видели во всяких компьютерных стрелялках типа «Battlefield»)
Искатель Red Dot в игре Battlefield
Принцип работы искателя с красной точкой прост, как апельсин. Искатель состоит из прозрачной линзы-мениска с нулевой оптической силой, точечного источника света (как правило, это светодиод) и системы настройки положения искателя. По сути дела, мы смотрим на отражение светодиода в мениске. Расстояние между светодиодом и мениском подобрано так, чтобы глаз одинаково четко видел и красную точку, и объект, расположенный на бесконечности. Как правило, искатель питается от круглой батарейки типа CR2032 (привет сисадминам! )
Принцип работы искателя с красной точкой.
Система настройки положения искателя представлена двумя колесиками-маховичками, одно из которых смещает светодиод влево-вправо, а другое — вверх-вниз. Таким образом, можно установить точную соосность искателя и трубы телескопа.
Сферический бюджетный Red Dot в вакууме.
Главные особенности искателей подобного типа — прямая картинка и отсутствие увеличения. Яркость точки может регулироваться в довольно больших пределах. Существуют Red Dot’ы с возможностью смены формы точки (крестик, кружок, треугольник).
Мажорный Red Dot — полностью металлический, с возможностью смены прицельных марок.
Смотреть в Red Dot следует одним глазом, но второй глаз не закрывают, а тоже смотрят им на небо. В итоге Вы будете видеть и небо, и спроецированную на него красную точку. Наблюдателям с плохим зрением надо будет воспользоваться очками.
Еще один мажорный Red Dot, но с круглым окошком
Прицельные марки Red Dot’а
На темном небе Red Dot работает замечательно. Хороший Red Dot позволяет быстро наводить телескоп на интересуемый объект, даже если Вы его ищете впервые (по методу «звездных цепочек»). На засвеченном небе всё же лучше работает классический оптический искатель, так как в него видно тупо больше звёзд. Red Dot’a в этом случае будет вполне достаточно для наведения на Луну, планеты и яркие звёзды.
Однако наилучшим тандемом считается связка Red Dot’a и оптического искателя. Для этого понадобится либо еще одна крепежная площадка под искатель. Либо изолента!
Red Dot + оптический искатель
P.S. Не забывайте выключать Red Dot после наблюдений! Советую наклеить бумажечку с напоминанием!
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Поделиться ссылкой/Share a link
В этом учебном пособии я покажу вам, как правильно использовать область с красной точкой. Моя из моей весенней винтовки.
Расходные материалы:
Шаг 1: приспособьтесь к потребностям вашего оружия
Мой прицел с красной точкой не увеличивается, потому что он для штурмовой винтовки, а не для снайпера. Сверху и сбоку есть переключатели регулировки. Верх регулирует левое и правое положение перекрестия в прицеле. Сторона регулирует положение прицела вверх и вниз. В течение дня получите белые BB на ваш выбор. если ваш пистолет 300+ к / с, используйте .20G bb’s. Если ti меньше 300, используйте .12g bb, чтобы выбрать цель и выстрелить в нее, если она покачивается, установите прицел примерно на две метки. и так далее до тех пор, пока вы не получите перекрестие, где бьют бб. (Примечание: корректировка при слабом ветре или его отсутствии сделает ваш прицел более точным) Плюс, вам не нужно закрывать один глаз, ваши глаза поместят перекрестие в середину, но увеличат ли вы ощущение довольно круто, да?
Шаг 2: Активация вашего прицела
Чтобы включить прицел, поверните ручку на верхнем или низком освещении. (это работает, только если у вас есть мой прицел или тот, кто ему нравится) Спасибо за чтение этого инструктивного материала
Очень удобные и эффективные коллиматорные прицелы имеют один недостаток — для создания прицельной метки им нужен источник энергии. Современные модели работают от гальванических элементов и аккумуляторов, срок службы которых не бесконечен. Решением проблемы стало применение малогабаритных солнечных панелей.
Сегодня мы представляем вам обзор одной такой модели от китайской компании Holosun — Infiniti HS402C.
5%скидка
Для читателей нашего блога
скидка 5% на весь
ассортимент
Ваш промокод:BLOGСмотреть все коллиматорные прицелы
В ее названии использовано искаженное английское слово — если на конце поставить Y, то его перевод будет звучать как «бесконечность». Это является явной претензией на способность к длительной автономной работе.
Конструктивные особенности
Это коллиматорный прицел закрытого типа. То есть луч света, формирующий метку на линзе объектива, распространяется не в открытом пространстве, а внутри трубчатого корпуса.
Конструкция обладает большой устойчивостью к внешним воздействиям — перепадам температур, атмосферной влаге. У модели Infiniti HS402C степень защищенности соответствует стандарту IP67, то есть она непроницаема для пыли и воды, с нею можно охотиться в осеннее ненастье. Для увеличения изолирующих свойств внутренняя полость заполнена азотом, поэтому роса на линзах не выпадает, даже если вы с мороза зайдете в теплую избушку.

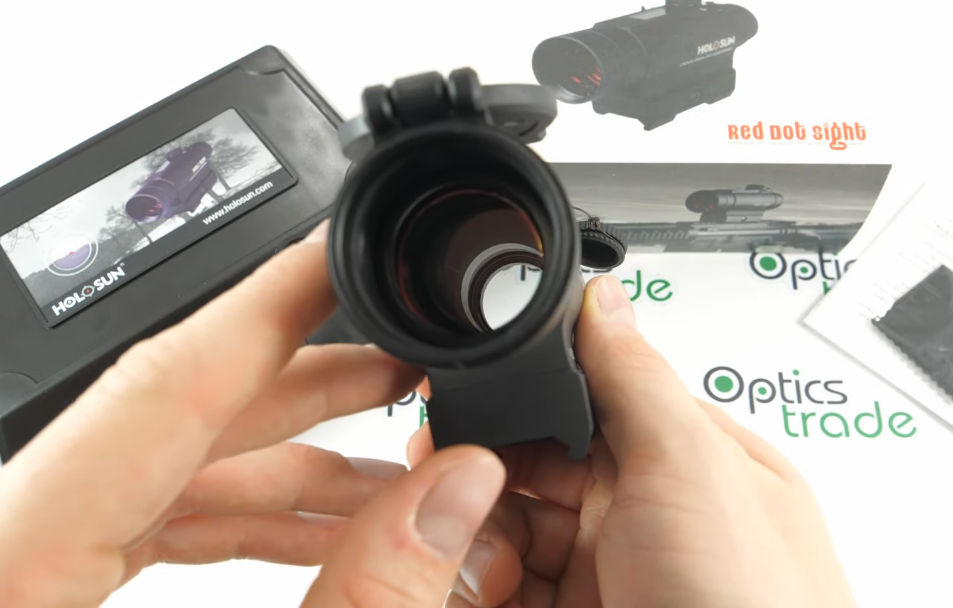

Оптическая система такого прицела состоит из двух линз диаметром 30 мм, между которыми расположена призма, направляющая луч света (он формирует метку) на объектив. Наблюдается она через окуляр.
Аналогичный форм-фактор имеет диоптрический прицел. Но это лишь внешнее сходство. Коллиматор не обладает свойством оптического приближения наблюдаемых объектов.

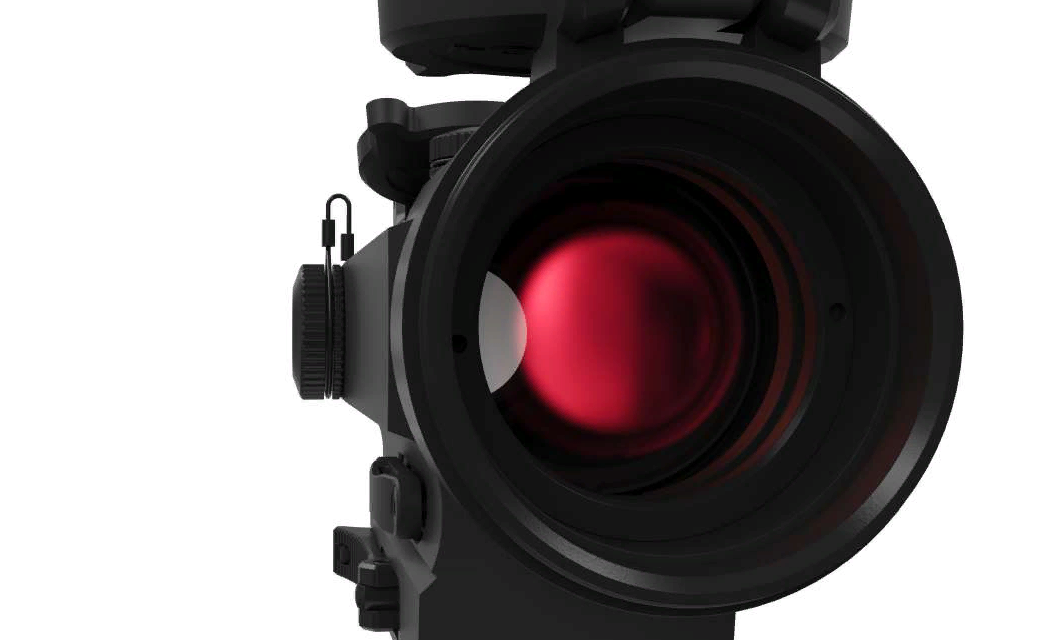

Линзы выполнены из кварцевого стекла. На них нанесено многослойное осветляющее покрытие, увеличивающее светопроницаемость до 98%. Качество полировки и сборки обеспечивает отсутствие параллакса (двоения) прицельной метки.
Вынос зрачка наблюдателя не ограничен, прицелом можно пользоваться людям, носящим очки, с разной степенью остроты зрения. Можно выбирать любое положение глаза относительно прицела, лишь бы оно было вам удобно.

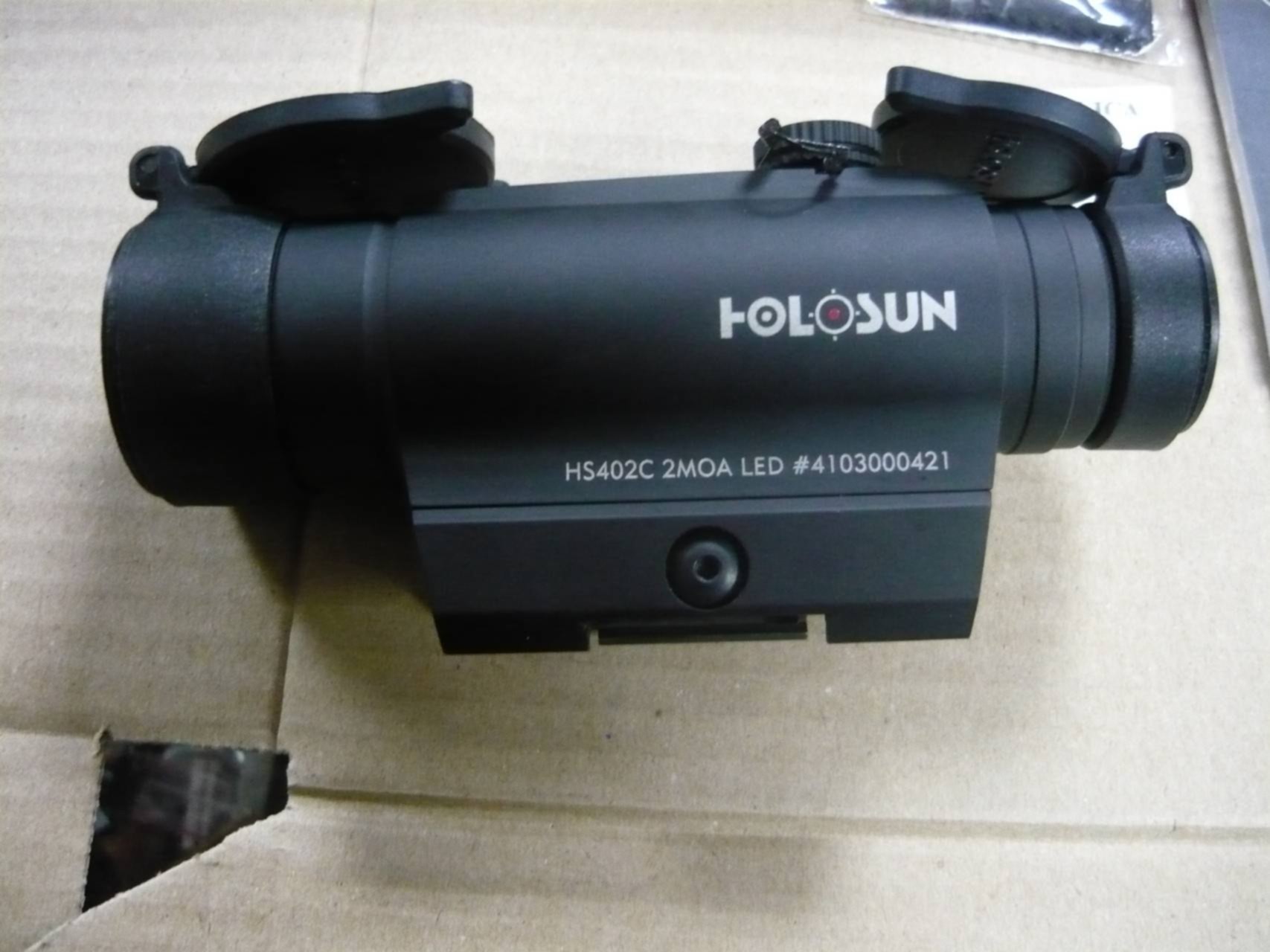

Корпус Infiniti HS402C выполнен из алюминия. Поэтому он способен выдерживать отдачу огнестрельного оружия, даже крупнокалиберного, под патрон Magnum.
Метка формируется с помощью красного светодиода. Эта длина волны лучше воспринимается в темноте.
Использование полупроводникового источника света повышает ресурс прибора, производитель гарантирует его работоспособность в течение 50 тыс. часов. А также снижает энергопотребление — кроме солнечной панели, в прицеле установлена батарея CR2032 (таблетка).

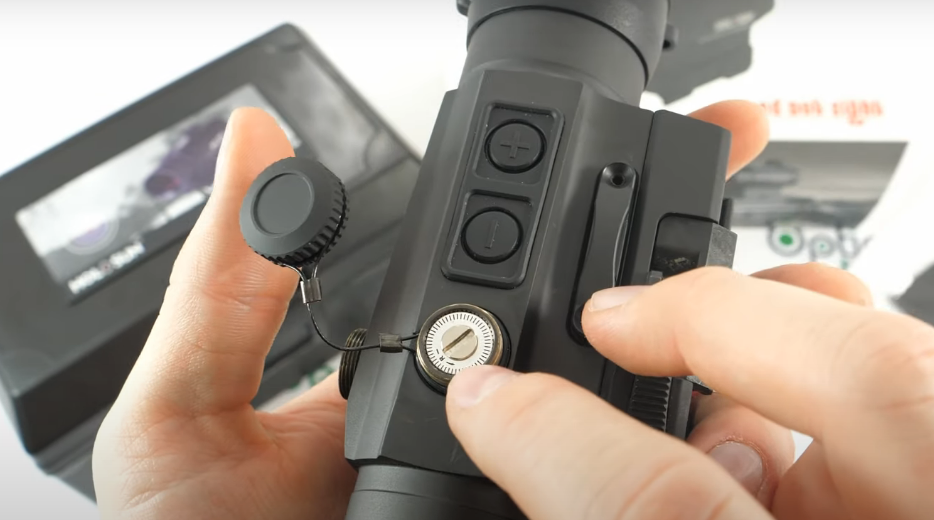

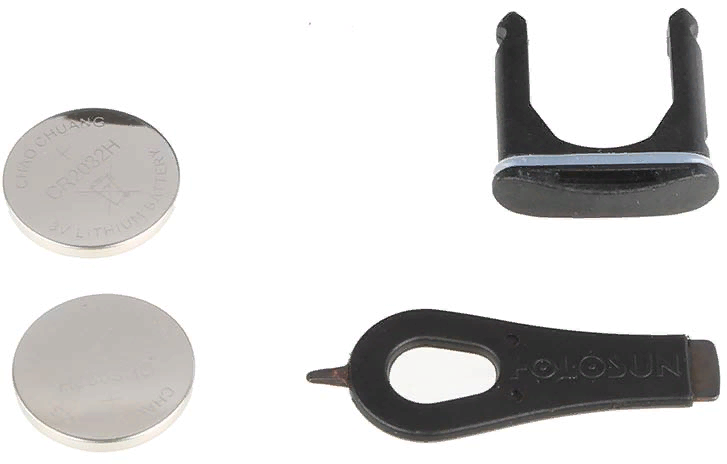

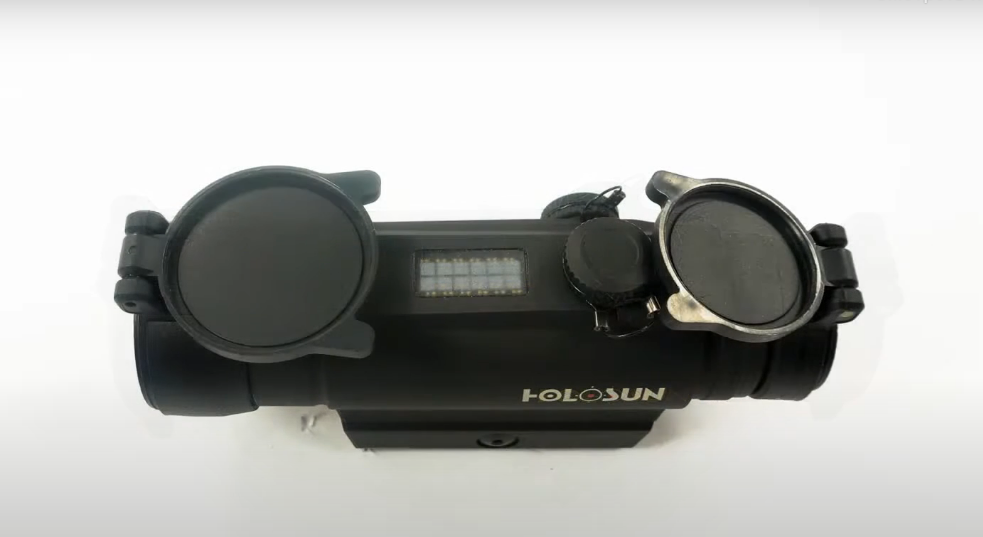

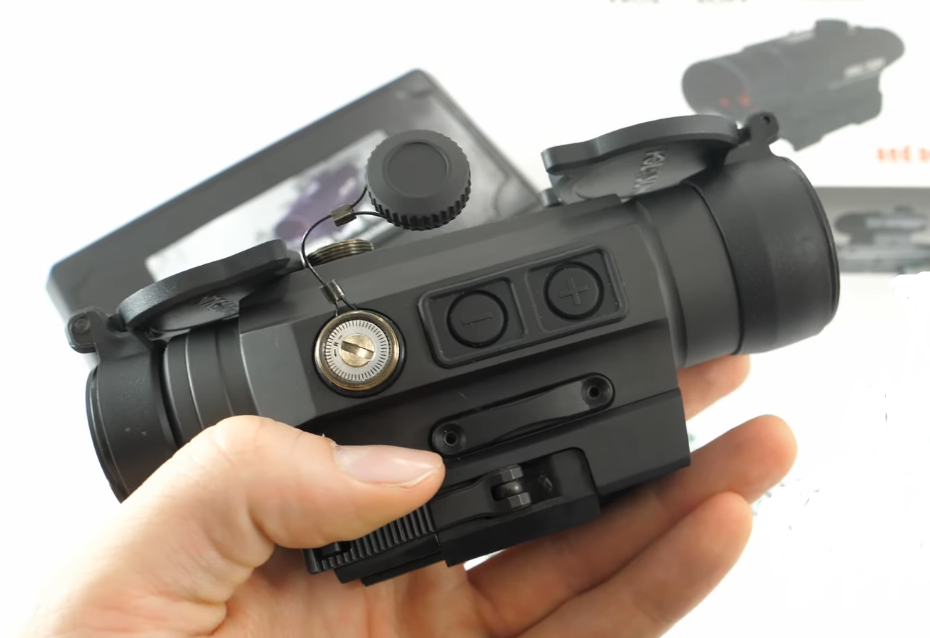

Отсек для элемента питания выдвижной, поэтому его можно заменить даже в полевых условиях. Солнечная панель расположена на верхней грани прицела и не затеняется при откидывании защитных крышек с объектива и окуляра.

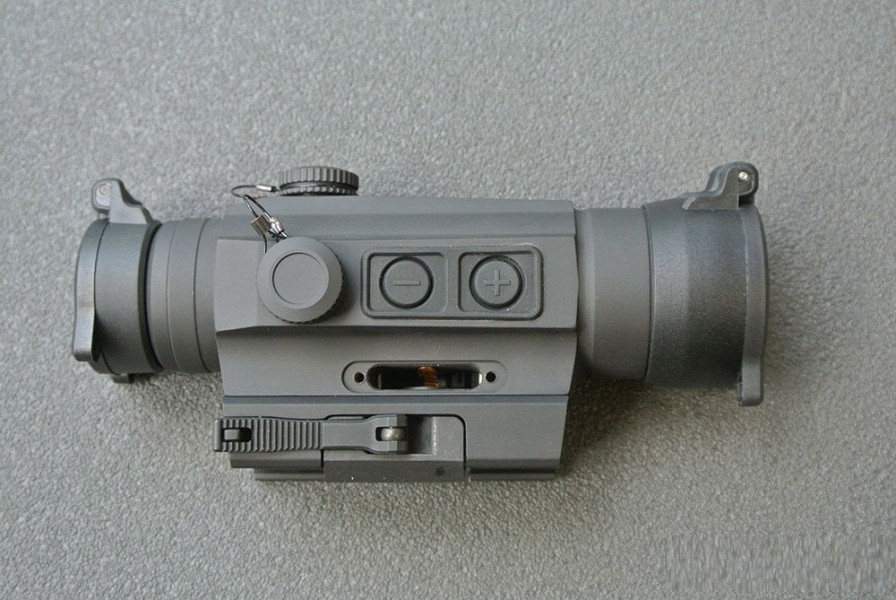

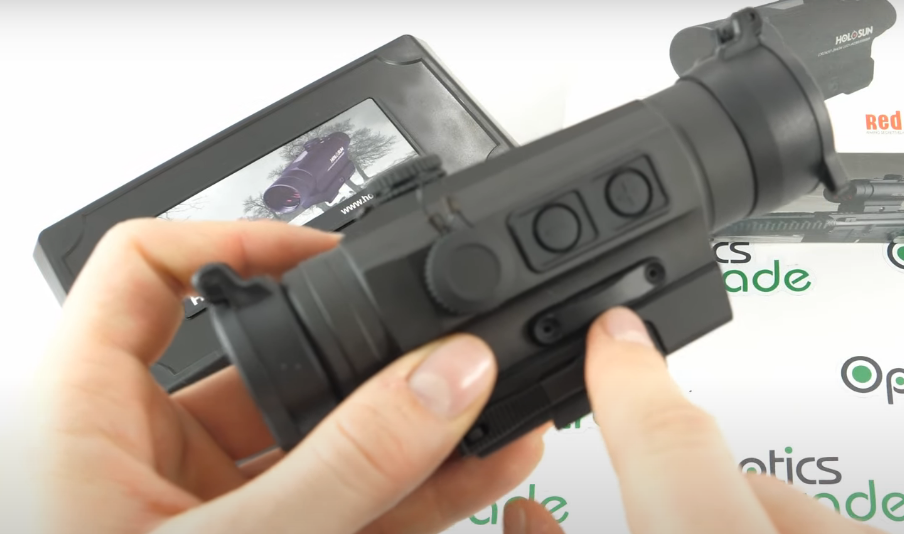

Органы настройки — перемещения метки по вертикали и горизонтали — удобно расположены и закрыты крышками (они имеют страховочные стропы и не теряются), чтобы установки не могли случайно сбиться. Управление яркостью и режимами работы осуществляется кнопками на правой грани прицела.

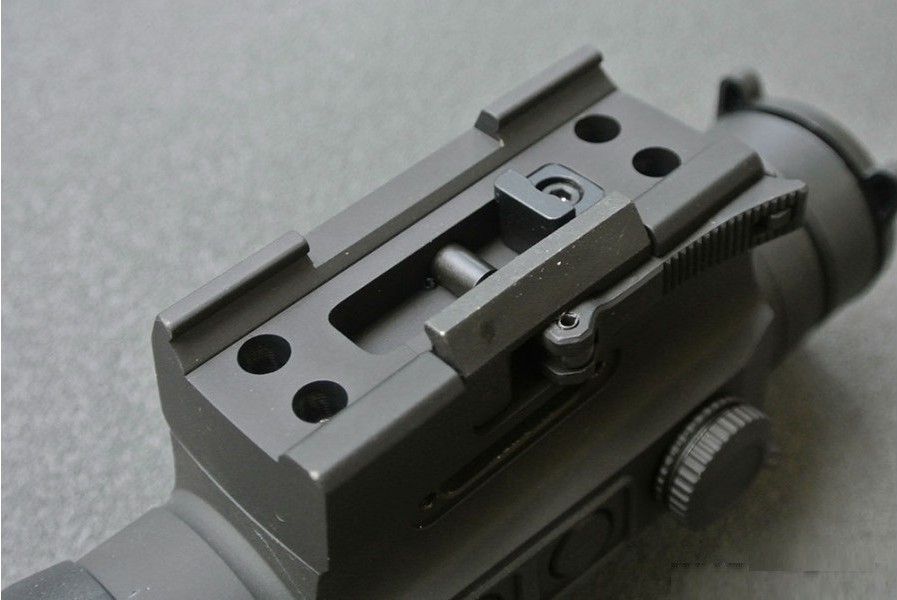

Кронштейн модели Infiniti HS402C универсальный, рассчитан на установку на планку Weaver и Picatinny. Фиксация производится подпружиненным рычагом после настройки ширины захвата, если планка имеет нестандартную ширину.
Режимы работы, настройка и характеристики

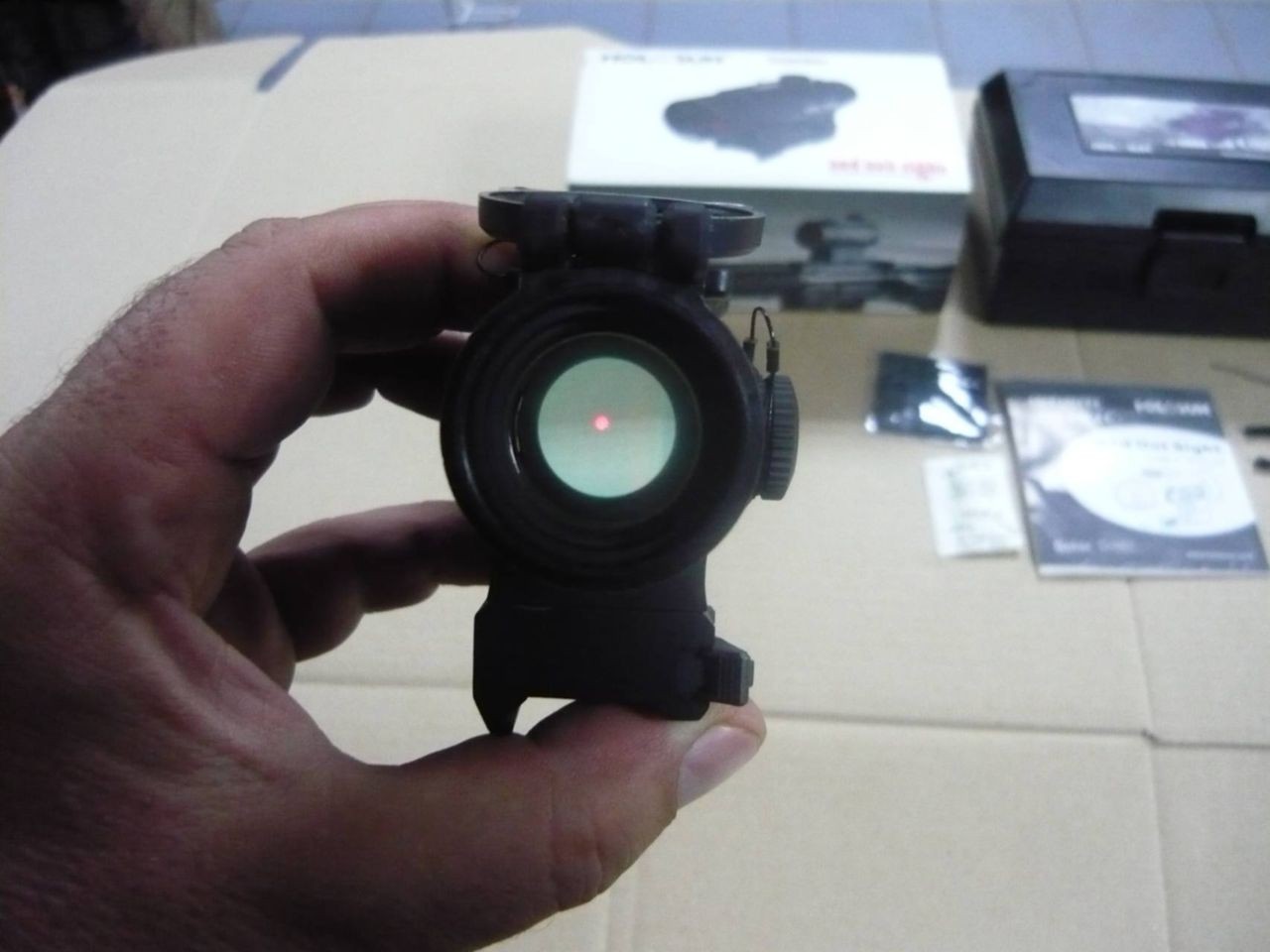

Красный лазер прицела, работающий от светодиода, формирует метку в виде точки — Red Dot, диаметр которой равен 2 МОА. Установка (выверка) производится барабанчиками на верхней и боковой гранях прицела, совместимыми с плоской отверткой. Перемещение дискретное, 1 клик равен 1/2 МОА.
Модель Infiniti HS402C имеет два режима работы:
1. Автоматический, когда питание осуществляется от солнечной панели, а яркость метки меняется в зависимости от освещенности. В темное время автоматически переключается на питание от батареи.
2. Ручной. Питание от гальванического элемента (возможна установка аналогичного по форме и размеру аккумулятора), 12 режимов яркости, из которых 2 ночных. Увеличение или уменьшение яркости метки производится кнопками «+» и «–», расположенными на правой боковой грани.

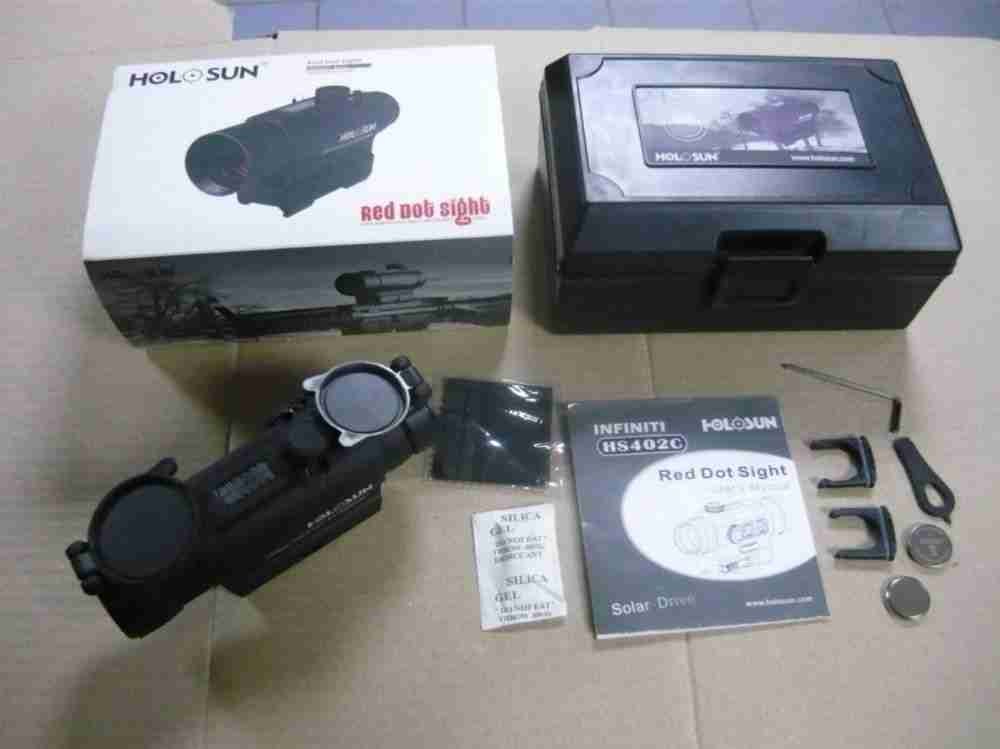

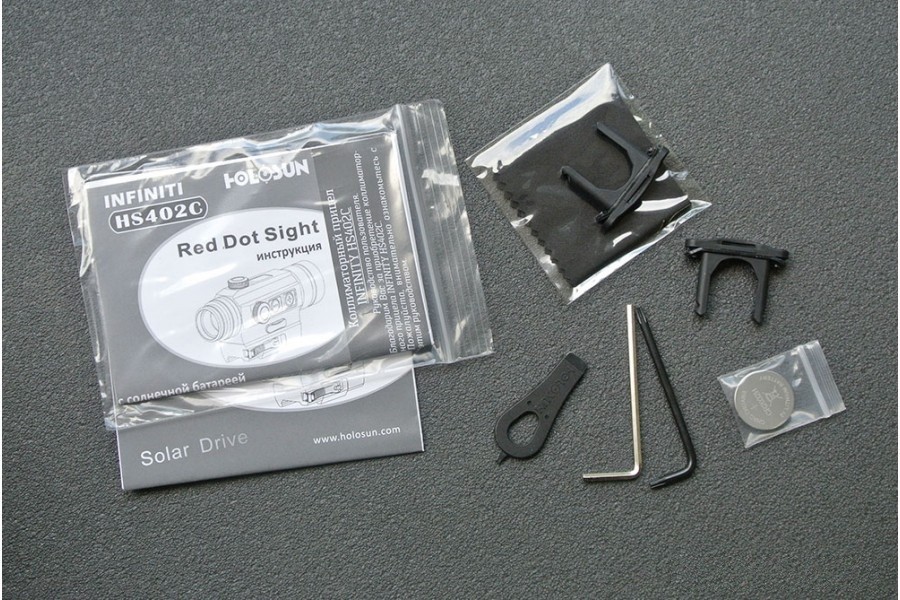

В комплекте поставки прицела:
- Низкий кронштейн для планки Weaver.
- Два ключа-шестигранника.
- Элемент питания CR 2032.
- Фетровая салфетка для протирки линз.
- Инструкция на русском языке.
Характеристики:
| Параметр | Значение |
| Тип прицела | Закрытый |
| Наполнение корпуса | Азот |
| Диаметр линз (мм) | 30 |
| Тип прицельной метки | Red Dot 2 MOA |
| Защищенность | IP67 |
| Рабочий диапазон температур (0С) | От -30 до +60 |
| Габариты (мм) | 147x62x48 |
| Вес (грамм) | 330 |
Коллиматорный прицел Holosun Infiniti HS402C Red Dot Sight можно использовать для стрельбы на дистанции прямого выстрела по неподвижным или медленно передвигающимся целям. Например, при охоте с лабаза или загонной. Это надежный и неприхотливый в эксплуатации прибор, на который можно положиться — он не откажет в неподходящий момент.
