Инструкция: автономный контроллер WP1 (1 станция)
RAIN BIRD
WP1 — профессиональный контроллер системы автополива, рассчитан на одну зону. Прежде всего, предназначен для автономного монтажа непосредственно в клапанный бокс. Особенно актуален для тех случаев, когда требуется доработка существующей системы автополива на одну дополнительную зону, например на линию капельного полива.
Конструкция контроллера WP1 обладает высокими водонепроницаемыми свойствами, что в свою очередь обеспечивает устойчивость к агрессивным и влажным средам.
Возможна установка в помещении, на улице и непосредственно в клапанном боксе, доступен ручной запуск с регулируемым обратным отсчетом времени — 8 запусков в день, программируемое расписание — 7-дневное (недельное). Работает с 9В алкалиновой батареей — совместим со всеми клапанами Rain Bird с блокировочным соленоидом.
* — поля обязательны для заполнения
Перейти к контенту
WP1 — профессиональный контроллер системы автополива, рассчитан на одну зону. Прежде всего, предназначен для автономного монтажа непосредственно в клапанный бокс. Особенно актуален для тех случаев, когда требуется доработка существующей системы автополива на одну дополнительную зону, например на линию капельного полива.
Конструкция контроллера WP1 обладает высокими водонепроницаемыми свойствами, что в свою очередь обеспечивает устойчивость к агрессивным и влажным средам.
Возможна установка в помещении, на улице и непосредственно в клапанном боксе, доступен ручной запуск с регулируемым обратным отсчетом времени — 8 запусков в день, программируемое расписание — 7-дневное (недельное). Работает с 9В алкалиновой батареей — совместим со всеми клапанами Rain Bird с блокировочным соленоидом.
* — поля обязательны для заполнения
- Manuals
- Brands
- Rain Bird Manuals
- Control Unit
- WP Series
- Technotes
-
Troubleshooting
-
Bookmarks
Quick Links
All manuals and user guides at all-guides.com

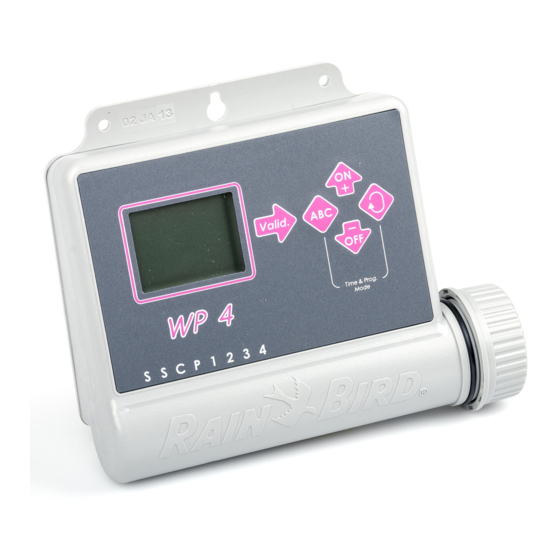

Technotes
WP SERIES
WP 2 / WP 4 / WP 6 / WP 8
09/2004
1
18
35
52
69
86
103
120
137
Related Manuals for Rain Bird WP Series
Summary of Contents for Rain Bird WP Series
-
Page 1
All manuals and user guides at all-guides.com Technotes WP SERIES WP 2 / WP 4 / WP 6 / WP 8 09/2004… -
Page 2
WIRING TO THE ELECTRIC VALVE Controller capacity 1 Rain Bird 9V latching solenoid per station and possibility to use 1 master valve equipped with a Rain 9V latching solenoid for the system Make sure all wire from the controller to the valves is code-approved for underground low voltage use. -
Page 3
All manuals and user guides at all-guides.com A: Valve box WIRING TO THE ELECTRIC VALVES Use Rain Bird 9V latching solenoid for each valve. B: master valve with Rain Bird 9V latching solenoid… -
Page 4
All manuals and user guides at all-guides.com WIRING TO THE RAIN SENSOR Rain Sensor RSD-BEx (option) Active Rain Sensor input immediately stops watering if it rains. Note: The icon will appear in all screens when the rain sensor is activated. -
Page 5
All manuals and user guides at all-guides.com CONNECT THE BATTERIES Start-up / Programming: Connect 2- top-grade 9V alkaline batteries (6AM6/6LR61) Varta or equivalent. As soon as the batteries are installed, this screen appears: Always replace both batteries simultaneously Note: To prolong battery life, the screen automatically goes blank after 1 minute if no keys are pressed. -
Page 6
All manuals and user guides at all-guides.com ACCESS TO PROGRAMMING AND BASIC MENU 1/ Set Clock and current day 2/ Set water days 3/ Set length of watering time 4/ Set time to start watering 5/ Controller status screen Or press simultaneously BASIC MENU 1/ Ecran par défaut (écran d’état) 2/ Réglage du Rain Delay… -
Page 7: Programming Menu
All manuals and user guides at all-guides.com 1.1/ PROGRAMMING MENU WP-series have a « protected » programming menu to avoid accidentally modifying the programming schedules. You can access this menu by : — Connecting the batteries — Pressing both keys simultaneously Note : As soon as you are in the programming menu, «…
-
Page 8
All manuals and user guides at all-guides.com 1.1.2/ Set current day. Press the key to move the square cursor through the days of the week numbered 1 to 7 ( 1= Monday, 2= Tuesday, etc.). Place the cursor on the current day of the week. Example: Today is Wednesday. -
Page 9
All manuals and user guides at all-guides.com 1.3/ Set the length of watering time per station and assign each station to a program Use the keys to set the station watering time from 1 minute to 12 hours in 1-minute increments. The station watering time appears in hours and minutes Move to the next station by pressing the key. -
Page 10
All manuals and user guides at all-guides.com 1.4/ Set time of the day to start watering You can start a watering cycle up to 8 times per day and per program if you prefer short watering cycles. Select the desired program by pressing the key to set the first start time;… -
Page 11
All manuals and user guides at all-guides.com 2.1/ Controller status screen You have now completed all programming for automatic irrigation. This screen shows current time, system ON/OFF, etc. When screen is blank, this screen will appear if you press any key. Note: to return to the programming menu press both the keys simultaneously. -
Page 12
All manuals and user guides at all-guides.com Note: To cancel a Rain Delay, access the screen and reset the number of days to 0. Remember that it is impossible to manually start irrigation during a Rain Delay. 2.3/ Water Budget The controller has a Water Budget function used to adjust watering time for all programs from 0 to 200%, without re-setting the length of watering time for each station. -
Page 13
All manuals and user guides at all-guides.com 2.4/ Manual single station start Use the key to selet the desired station. Then press the key. Watering starts and is indicated on the screen by a blinking sprinkler stream. The display counts down the remaining programmed watering time in 1-minute increments. -
Page 14
All manuals and user guides at all-guides.com To stop watering before the cycle is completed, press the key. The controller will revert to the controller status screen. 2.6/ Test of all stations This function tests all the stations connected to the controller using a 2-minutes cycle and allows you to check that your irrigation system is working properly. -
Page 15
All manuals and user guides at all-guides.com 2.7/ System On/Shutdown The default mode is «On» which allows programmed watering to take place. You can prevent watering (rainy weather shutdown) without changing the scheduled watering programs. ON and OFF blink on the screen along with the cross on the sprinkler. -
Page 16: Troubleshooting
All manuals and user guides at all-guides.com TROUBLESHOOTING Symptom Possible cause • Make sure a 9V lautching solenoid is used • Check electric wiring • No run time has been set for the station • Sensor system is preventing irrigation Station does not come on •…
-
Page 17: Technical Assistance
13792 Aix en Provence Cedex 3 France Tél : (33) 4 42 24 44 61 Fax : (33) 4 42 24 24 72 sav@rainbird.fr WARRANTY A Rain Bird 3-years warranty covers this product. For further details, please consult our turf catalog.
-
Page 18
I declare that the WP-series type devices, an irrigation controllers, conforms to the European Directives 89/336/CE and 93/91/CEE concerning electromagnetic compatibility. The WP Series is battery powered. General information about your WP Series controller is located on the back of the unit.
- Пульт управления (контроллер) RAIN BIRD WP1 (1 зона) работает от батарейки «Крона» 9 вольт
RAIN BIRD WP1 — контроллер с автономным питанием на одну зону, компактный и мощный. Автономное электропитание, работает на двух 9 вольт батарейках, таких как “Крона” типа 6AМ6 (международный стандарт) или 6LR6I (Европейский стандарт). Батарейки в комплект не входят. Его абсолютно водостойкая конструкция выдерживает влажные и агрессивные среды. Соответствует IP68: 100%-но водостойкий, может функционировать под водой. Легко устанавливается на соленоид RAIN BIRD. Легко-читаемый большой ЖК дисплей с доступной символьной индикацией программирования. Эргономичная сенсорная панель управления с 3 кнопками для простого, интуитивного программирования. Возможность ручного запуска с регулируемым обратным отсчетом времени. Функция Водный бюджет изменяет время полива от 0 до 200%. Программируемая функция “Rain Delay” позволяет держать систему в отключенном состоянии, вплоть до 15 дней. В случае дождя, режим орошения немедленно прекращается благодаря датчику дождя. Работает с соленоидами фиксирующего типа, используемых в системе TBOS. Значок уровня напряжения аккумулятора. 8 запусков в день. Программируемое расписание 7-дневное недельное,четный день / дата, нечетный день / дата (c или без 31 числа), циклическое 1 / до 15 дней. Настройка времени от 1 минуты до 12 часов, с шагом 1 минута. Работает с 1-й 9В батареей. Совместим со всеми клапанами с блокировочным соленоидом 9 вольт. Максимальное расстояние между контроллером и блокировочным соленоидом, при использовании кабеля с поперечным сечением 1,5 мм2 — 30 м. Может быть подключен непосредственно к датчику дождя.
- Количество управляемых зон полива: 1 зона
- Питание: 9 вольт, батарейка «Крона» 1 шт. или 2 шт.
- Совместимость с клапанами: все клапаны с соленоидом 9 вольт.
- Производитель: RAIN BIRD (США)
- Гарантия: 12 месяцев
Питание контроллера
Питание от батарей
Тип контроллера
Фиксированное количество зон полива
Тип корпуса контроллера
Для установки на улице (наружный)
Найти похожие
Контроллер Rain Bird WP-1, на 1 зону, автономный | GreenYard
Каталог
- Ландшафтный полив
- Статические дождеватели и принадлежности к ним
- Статические дождеватели
- Комплектующие для спринклеров
- Сопла и форсунки
- Контроллеры и датчики погоды
- Контроллеры
- Датчики погоды
- Модули расширения
- Дополнительное оборудование
- Эл. магн. клапаны и принадлежности к ним
- Электромагнитные клапаны
- Комплектующие для эл. магн. клапанов
- Электрика
- Роторные дождеватели и принадлежности к ним
- Роторные дождеватели
- Комплектующие для роторов
- Короба пластиковые
- Водорозетки
- Фильтры
- Капельный полив
- Капельная трубка
- Слепая трубка
- Фитинги капельной трубки
- Регуляторы давления
- Насосное оборудование
- Автоматика насосов
- Насосы поверхностные
- Фитинги
- Подключение дождевателей
- Седелки
- Компрессионные
Артикул: WP-1
Наличие на складе
Контроллер Rain Bird автономный WP1
- Количество зон: 1
- Два независимых режима программирования
- Размеры корпуса: 10,3 х 6,3 х 9 см
- Тип корпуса: для установки снаружи или внутри помещения
Контроллер WP-1, несмотря на свою компактность, является мощным профессиональным блоком управления с автономным батарейным питанием. Данный пульт разработан с учетом основных потребностей для автополива. Он удобен в настройках программирования, прост в установке, интуитивно понятен, поставляется готовым к монтажу. Полупроводниковый контроллер работает с одной 9В алкалиновой батареей Крона, управляется с помощью всего 3-х лаконичных панельных кнопок. Очень удобно использовать его в тех случаях, когда необходимо поливать участок, к которому нецелесообразно тянуть провода и рыть траншеи. Программаторы серии WP-1 абсолютно водонепроницаемы, что позволяет им функционировать даже под водой. Передовые технологии, используемые производителями Rain Bird, это умные помощники автополива, благодаря которым можно существенно сокращать расходы на воду и электричество, при этом растения будут непременно радовать своим здоровым видом.
Справочник по выбору контроллеров с батарейным питанием Rain Bird
Контроллеры Rain Bird позволяют экономно расходовать воду
1. Если подключен датчик погоды, то во время дождя выполнение графика полива немедленно останавливается
2. С функцией «водный баланс» легко внести изменения в программу орошения в соответствии с сезонными потребностями
3. В случае затяжного дождя можно легко приостановить выполнение графика полива, используя функцию задержки по дождю «Rain Delay» (имеется в сериях WP1, WPX, а также в системе управления TBOS-II), которая позволяет системе оставаться выключенной в течение заданного периода времени, а затем автоматически перезапускаться.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Модели с количеством станций: 1
• 8 запусков в день, программируемое расписание по дням и неделям
• Настройка времени: от 1 минуты до 12 часов, с шагом 1 минута
• Функция “ Водный бюджет ” изменяет время полива от 0 до 200%
• функция “Rain Delay” отключает систему на срок до 2-х недель
• Ручной запуск с регулируемым обратным отсчетом времени
• Работает с соленоидами Rain Bird фиксирующего типа
• Быстрая остановка полива во время дождя — «Активный датчик”
• Возможность полива в определенные дни с разным по времени началом
• Индикатор уровня напряжения аккумулятора
• Совместимость с датчиком дождя RSD-BEx
• Гарантийный срок: 3 года
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
►Питание от одной алкалиновой батареи 9В
►Мощность: 1 бл. соленоид на станцию + мастер-клапан с бл. соленоидом
►Макс. расстояние м/д контроллером и бл. соленоидом — 30м, сеч. 1,5 мм²
►Совместим со всеми клапанами Rain Bird с блокировочным соленоидом
►Эксплуатационная температура: от -20º C до 70º C
Характеристики автономных пультов WP-1
Закажите бесплатную консультацию специалиста по телефону прямо сейчас!
НашиКонтакты
- Пульт управления (контроллер) RAIN BIRD WP1 (1 зона) работает от батарейки «Крона» 9 вольт
RAIN BIRD WP1 — контроллер с автономным питанием на одну зону, компактный и мощный. Автономное электропитание, работает на двух 9 вольт батарейках, таких как “Крона” типа 6AМ6 (международный стандарт) или 6LR6I (Европейский стандарт). Батарейки в комплект не входят. Его абсолютно водостойкая конструкция выдерживает влажные и агрессивные среды. Соответствует IP68: 100%-но водостойкий, может функционировать под водой. Легко устанавливается на соленоид RAIN BIRD. Легко-читаемый большой ЖК дисплей с доступной символьной индикацией программирования. Эргономичная сенсорная панель управления с 3 кнопками для простого, интуитивного программирования. Возможность ручного запуска с регулируемым обратным отсчетом времени. Функция Водный бюджет изменяет время полива от 0 до 200%. Программируемая функция “Rain Delay” позволяет держать систему в отключенном состоянии, вплоть до 15 дней. В случае дождя, режим орошения немедленно прекращается благодаря датчику дождя. Работает с соленоидами фиксирующего типа, используемых в системе TBOS. Значок уровня напряжения аккумулятора. 8 запусков в день. Программируемое расписание 7-дневное недельное,четный день / дата, нечетный день / дата (c или без 31 числа), циклическое 1 / до 15 дней. Настройка времени от 1 минуты до 12 часов, с шагом 1 минута. Работает с 1-й 9В батареей. Совместим со всеми клапанами с блокировочным соленоидом 9 вольт. Максимальное расстояние между контроллером и блокировочным соленоидом, при использовании кабеля с поперечным сечением 1,5 мм2 — 30 м. Может быть подключен непосредственно к датчику дождя.
- Количество управляемых зон полива: 1 зона
- Питание: 9 вольт, батарейка «Крона» 1 шт. или 2 шт.
- Совместимость с клапанами: все клапаны с соленоидом 9 вольт.
- Производитель: RAIN BIRD (США)
- Гарантия: 12 месяцев
Питание контроллера
Питание от батарей
Тип контроллера
Фиксированное количество зон полива
Тип корпуса контроллера
Для установки на улице (наружный)
Найти похожие
Контроллер Rain Bird WP-1, 1 зона, 9V, внешний
- Описание
Описание
Компактные и мощные контроллеры с автономным питанием на одну станцию
ПРИМЕНЕНИЕ
WP1 — это профессиональный и мощный контроллер на 1 станцию, спроектирован специально для автоматизации орошения в местах без электричества. Его абсолютно водостойкая конструкция выдерживает влажные и агрессивные среды, и позволяет монтировать контроллер непосредственно в клапанный бокс.
Характеристики
- Полупроводниковый контроллер
- Контроллер с автономным питанием:nработает на высококачественных щелочных батарейках 9В. батарейки в комплект не входят
- Соответствует IP68: 100%-но водостойкий, может функционировать под водой
- Легко устанавливается на блокировочный соленоид “Rain Bird”
- Поставляется готовым к монтажу
- Легко-читаемый большой ЖК дисплей с доступной символьной индикацией программирования
- Индикатор уровня разряда батареек
- Эргономичная сенсорная панель управления с 3 кнопками для простого, интуитивного программирования
- Возможность ручного запуска с регулируемым обратным отсчетом времени
- 2-проводный вход для “ Активного датчика дождя”, для немедленной остановки полива во время дождя
- Программируемая функция “Rain Delay” позволяет держать систему в отключенном состоянии, вплоть до 15 дней
- Функция “ Водный бюджет ” изменяет время полива от 0 до 200%
- Работает с блокировочным соленоидом Rain Bird, используемым в системах TBOSTМ
Технические характеристики
- 8 запусков в день
- Программируемые расписания
- 7-дневное недельное
- Четный день / дата
- Нечетный день / дата (c или без 31 числа)
- Циклическое: 1 / до 15 дней
- Количество станций: 1
- Настройка времени: от 1 минуты до 12 часов, с шагом 1 минута
- Рабочие температуры: от -200 до 700 C
- Максимальное рабочее давление: 10 бар
Электрические характеристики
- Работает с 1 9В алкалиновой батареей
- Совместим со всеми клапанами Rain Bird с блокировочным соленоидом Rain Bird
- Мощность: 1 блокировочный соленоид Rain Bird на станцию, + мастер-клапан с блокировочным соленоидом
- Максимальное расстояние между контроллером и блокировочным соленоидом, при использовании кабеля с поперечным сечением 1,5 мм2: 30 м
- Может быть подключен непосредственно к датчику дождя RSD-BEx
Размеры
- Высота: 10,3 см
- ширина: 6,3 см
- Глубина: 9,0 см
ХАРАКТЕРИСТИКИ
— полупроводниковый контроллер.
— контроллер с автономным питанием: работает на высококачественных щелочных батарейках 9 В. (батарейки в комплект не
входят).
— соответствует IP68: 100%-но водостойкий, может функционировать под водой.
— легко устанавливается на блокировочный соленоид “Rain Bird”.
— поставляется готовым к монтажу.
— легко-читаемый большой жидкокристалический дисплей с доступной символьной индикацией программирования.
— индикатор уровня разряда батареек.
— эргономичная сенсорная панель управления с 3 кнопками для простого, интуитивного программирования.
— возможность ручного запуска с регулируемым обратным отсчетом времени.
— двух проводной вход для “ Активного датчика дождя”, для немедленной остановки полива во время дождя.
— программируемая функция “Rain Delay” позволяет держать систему в отключенном состоянии, вплоть до 15 дней.
— функция “ Водный бюджет ” изменяет время полива от 0 до 200%.
— работает с блокировочным соленоидом Rain Bird, используемым в системах TBOS™.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
— 8 запусков в день.
— программируемые расписания.
— семи дневное недельное.
— четный день / дата.
— нечетный день / дата (c или без 31 числа).
— циклическое: 1 / до 15 дней.
— количество станций: 1.
— настройка времени: от 1 минуты до 12 часов, с шагом 1 минута.
— рабочие температуры: от -20° до 70° C.
— максимальное рабочее давление: 10 бар.
— работает от одной 9 В алкалиновой батареей.
— совместим со всеми клапанами Rain Bird с 9 В блокировочным соленоидом.
— мощность: 1 блокировочный соленоид Rain Bird на станцию, + мастер-клапан с блокировочным соленоидом.
— максимальное расстояние между контроллером и блокировочным соленоидом, при использовании кабеля с поперечным сечением 1,5 мм²: 30 м.
Может быть подключен непосредственно к датчику дождя RSD-BEx.
Ширина: 6,3 см
Высота: 10,3 см
Глубина: 9 см
WP1: контроллер на 1 станцию
WP1-JTV Kit: контроллер ан 1 станцию с клапаном JTV, 9 В
RSD-BEx: датчик дождя
SMRT-Y: датчик влажности грунта
Wr2: беспроводной датчик дождя/заморозков
