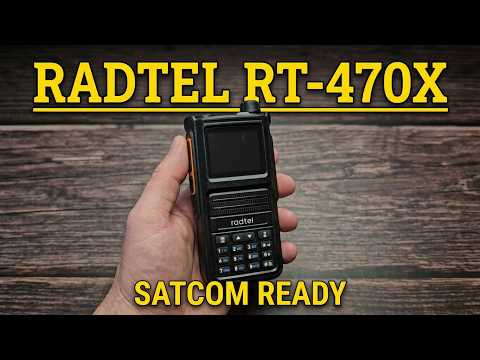

Radtel RT-470X — Розпаковка і короткий огляд.Радіостанція для SatcomПодробнее

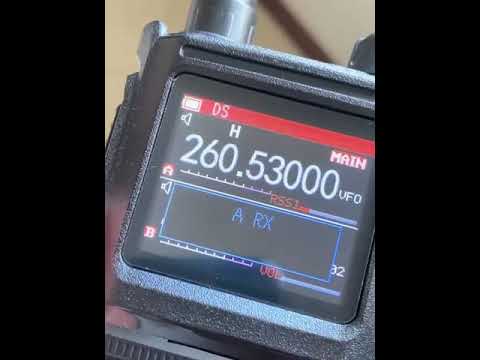

Recepçao Satcom satelite Bolinha Radtel RT-470XПодробнее

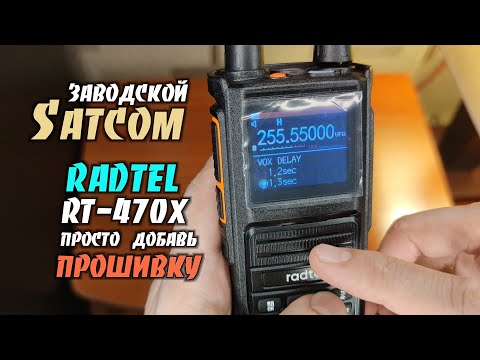

Radtel RT-470X / Заводской Satcom / просто добавь прошивку…Подробнее

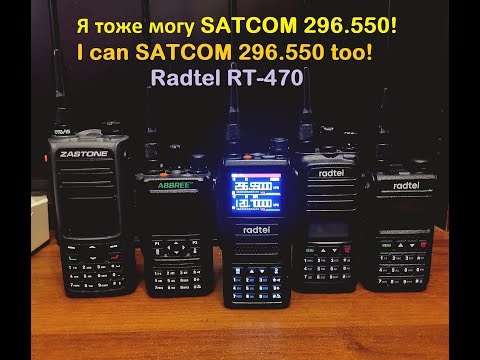

Раскрытый диапазон Radtel RT-470 Ruyage UV98 — Open range (108-299/309-520MHz) SATCOMПодробнее

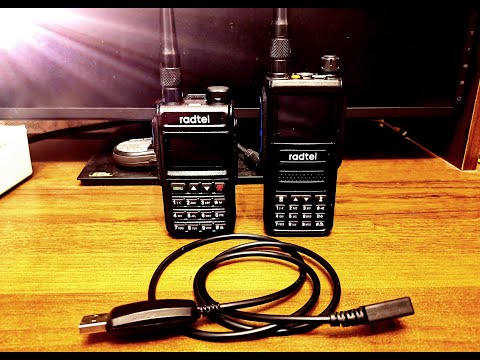

Radtel RT-470, Radtel RT-890 софт для ПК и программирование / Radtel RT-470, Radtel RT-890 PC softПодробнее

ФИНАЛ Правильное раскрытие диапазона и программирование Radtel RT-490, ABBREE AR-869, JJCC, SocotranПодробнее

События

Источник

📹 Дополнительные видео 📺

Источник

N1SQB

Anyone have one of these? any good?

I have a few of the RT-470 10w (not the L or X). Solid RX across all bands, including air AM band. TX on high power is around 8.5-9 W at 430-460mzh. 11-12.5 W in the 140ish range. Have the ability to scan per band, battery is beefy, USBc charging capable (not rapid).

Spoke to a salesperson with Radtel. Apparently the RT-470L and X models are the 5W versions (might push 8 on high power in 140mhz range) and have the capability for voice inversion scrambling. The RT-470X is supposed to be a newer chipset with a nicer display, but it is still cheaper on AliExpress and Radtel shops than the 470L. Not sure why the price discrepancy. I would have figured the L model would be cheaper based on «older model» description.

Also look at the RT-890 (aka Ruyage uv58plus). Smaller radio, solid 4.5 — 5.5 W across bands. AM airband rx isnt as clean as the rt-470, but the voice inversion scrambler is an actual useable feature (groups 6-8).

N1SQB

I have a few of the RT-470 10w (not the L or X). Solid RX across all bands, including air AM band. TX on high power is around 8.5-9 W at 430-460mzh. 11-12.5 W in the 140ish range. Have the ability to scan per band, battery is beefy, USBc charging capable (not rapid).

Spoke to a salesperson with Radtel. Apparently the RT-470L and X models are the 5W versions (might push 8 on high power in 140mhz range) and have the capability for voice inversion scrambling. The RT-470X is supposed to be a newer chipset with a nicer display, but it is still cheaper on AliExpress and Radtel shops than the 470L. Not sure why the price discrepancy. I would have figured the L model would be cheaper based on «older model» description.

Also look at the RT-890 (aka Ruyage uv58plus). Smaller radio, solid 4.5 — 5.5 W across bands. AM airband rx isnt as clean as the rt-470, but the voice inversion scrambler is an actual useable feature (groups 6-8).

UPDATE:
Received the 470X. A few things. First of all, the receive audio is excellent. Sensitivity is most definitely a strong point in this radio. Surprisingly enough, it receives AND transmits from 100-520 Mhz without gaps. ( AM AC band excluded). Incredible. Tunning steps are on point for our country. 6.25 and (2.5 X 3) 7khz.
Radio feels solid in the hand.
Keypad well lit, buttons feel firm
Display is in color with nice large numbers

Here is my one and only complaint.
This radio has a VERY loud and annoying squelch tail. I don’t understand what it is about these Chinese radios that pretty much all have this issue. Wouxun, Baofeng, and now I see Radtel has it too. May not be on all radios but a good majority of them do from what I see on other forums. They have a feature on the menu (STE) to eliminate that but it only applies to radio to radio two way communications. Receiving local emergency response traffic is almost impossible without hearing that loud tail noise. Nonetheless, I like this little radio.

Manny


948.7 KB

· Views: 35

How does it perform on the aircraft band?

Thanks

N1SQB

How does it perform on the aircraft band?

Thanks

Very well. No complaints!

How does the display perform outside in direct sunshine? Easy readable also with sunglasses?

I found this statement from the producer in the FCC filing, i dont know why they would sell 4 different models if they are identical….

FCC ID : 2AZSA-RT470X
Model Number: RT-470X，RT-470，RT-470L，RT-470P
To Whom It May Concern:
We, The Xiamen Radtel Electronics Co., Ltd hereby declare that the models are identical except the model names & cover designs .
Except for the different above, no other modification is performed.

xilix

How fast does it scan channels ? I certainly wouldn’t expect it to match a dedicated scanner.
That said, the Radioddity GD-77 I have with the OpenGD77 software scans very fast, so that’s what I compare every other CCR to.

N1SQB

How fast does it scan channels ? I certainly wouldn’t expect it to match a dedicated scanner.
That said, the Radioddity GD-77 I have with the OpenGD77 software scans very fast, so that’s what I compare every other CCR to.

As you said, not very fast.

UPDATE:
Received the 470X. A few things. First of all, the receive audio is excellent. Sensitivity is most definitely a strong point in this radio. Surprisingly enough, it receives AND transmits from 100-520 Mhz without gaps. ( AM AC band excluded). Incredible. Tunning steps are on point for our country. 6.25 and (2.5 X 3) 7khz.
Radio feels solid in the hand.
Keypad well lit, buttons feel firm
Display is in color with nice large numbers

Here is my one and only complaint.
This radio has a VERY loud and annoying squelch tail. I don’t understand what it is about these Chinese radios that pretty much all have this issue. Wouxun, Baofeng, and now I see Radtel has it too. May not be on all radios but a good majority of them do from what I see on other forums. They have a feature on the menu (STE) to eliminate that but it only applies to radio to radio two way communications. Receiving local emergency response traffic is almost impossible without hearing that loud tail noise. Nonetheless, I like this little radio.

Manny

Hey dude,

I had the same issue on a Rt-470 and the rt-890. For both radios I had to enable the tail noise clear. Screens attached for the proprietary CPS and Chirp software. You will find it under the «optional settings» to enable the clear.


29.3 KB

· Views: 29

28.5 KB

· Views: 29

N1SQB

Hey dude,

I had the same issue on a Rt-470 and the rt-890. For both radios I had to enable the tail noise clear. Screens attached for the proprietary CPS and Chirp software. You will find it under the «optional settings» to enable the clear.

Unfortunately I have already gone through all the settings you suggested with no changes. The tail elimination feature clearly says ( HT to HT ). I’m not using to HTs. I’m monitoring local first responder traffic. Problem still exists.

Radtel RT-470 holder stand by Newmakernew

Holder and stand for the Radtel 470 walkie talkie. Model is open in back and unit lifted from button to enable USB-C 90 degree angle charger cable to be connected to the battery while the unit is in the stand. UPDATE #1: Added opening for keypad and usb cable under model

www.thingiverse.com

3D stand for the 470

I just got two of these. I like them, works good for my use.

N1SQB

Radtel RT-470 holder stand by Newmakernew

Holder and stand for the Radtel 470 walkie talkie. Model is open in back and unit lifted from button to enable USB-C 90 degree angle charger cable to be connected to the battery while the unit is in the stand. UPDATE #1: Added opening for keypad and usb cable under model

www.thingiverse.com

3D stand for the 470

I just got two of these. I like them, works good for my use.

Thanks for the suggestion. Unfortunately, I am going to sell it at the next Hamfest.

Manny

I have a Radtel RT-490 with GPS. It is likely a similar hardware design. Yes. it is sensitive, too sensitive to use with my base antenna (no other radio I have has that problem); but that has not cause a problem with its own HF antenna. On VHF aircraft, it works well. I wish I could enable AM on the part of the UHF aircraft band that it covers. I have the GPS normally turned off to save battery life; but I like having it there in case I need to tell someone where I am in the mountains where I do not get cell coverage. (Some guy in a review called the GPS useless—it is very useful and does work. It would have been nice if APRS were in the radio.) I think it looks nicer than the RT-470 if that matters. Also, it has 2 knobs, one for thinks that need a click and the other a simple potentiometer for volume. It also really does 220 unlike the UV-17L which I (and others)measured at 5 mw on 220.

N1SQB

I have a Radtel RT-490 with GPS. It is likely a similar hardware design. Yes. it is sensitive, too sensitive to use with my base antenna (no other radio I have has that problem); but that has not cause a problem with its own HF antenna. On VHF aircraft, it works well. I wish I could enable AM on the part of the UHF aircraft band that it covers. I have the GPS normally turned off to save battery life; but I like having it there in case I need to tell someone where I am in the mountains where I do not get cell coverage. (Some guy in a review called the GPS useless—it is very useful and does work. It would have been nice if APRS were in the radio.) I think it looks nicer than the RT-470 if that matters. Also, it has 2 knobs, one for thinks that need a click and the other a simple potentiometer for volume. It also really does 220 unlike the UV-17L which I (and others)measured at 5 mw on 220.

Does it have a loud squelch tail on VHF/UHF public service bands? The 470X is loud and as you turn up the volume, the squelch tail noise gets louder. All the settings are useless for this including the squelch levels.

Manny

Does it have a loud squelch tail on VHF/UHF public service bands? The 470X is loud and as you turn up the volume, the squelch tail noise gets louder. All the settings are useless for this including the squelch levels.

Manny

I noticed that when I first turned it on. Later, after messing a lot with settings and programming the radio memoriees, I do not noticed a problem. I have no idea, what, if anything, that I changed.

krokus

I found this statement from the producer in the FCC filing, i dont know why they would sell 4 different models if they are identical.

So retailer 1 can sell the X, retailer 3 can sell the L, and both can claim their «exclusive» model.

Sorry to bump an older thread. Anyone programmed one of these to use a GMRS repeater?

I am trying to order RT470X from AliExpress. I want to order the RT470X AND get the larger battery at 3800maH. Any suggestions how to order the RT470X with larger battery? The only choice I see is 2600maH. The reason I prefer the RT470X are the great bundles offered.

I think my only option is to order the RT470L (no bundles available) and get the 3800maH battery included. If I get the RT470L, what speaker mike should I buy? I assume any speak/mike compatible with UV-5R should work. Correct?
I assume the 470L and 470X are identical except for the battery size.

Did I miss anything from AliExpress? Thanks

I am trying to order RT470X from AliExpress. I want to order the RT470X AND get the larger battery at 3800maH. Any suggestions how to order the RT470X with larger battery? The only choice I see is 2600maH. The reason I prefer the RT470X are the great bundles offered.

I think my only option is to order the RT470L (no bundles available) and get the 3800maH battery included. If I get the RT470L, what speaker mike should I buy? I assume any speak/mike compatible with UV-5R should work. Correct?
I assume the 470L and 470X are identical except for the battery size.

Did I miss anything from AliExpress? Thanks

I am not sure there is a larger battery but why not try Radtel

Walkie Talkies & Two Way Radios Online Shop | Radtels.com

We offer various brand two way radios brand inclded Radtel Baofeng, TYT, WLN, QYT, Puxing etc. Included amateur radios, PMR/FRS Radio, Business Radios, GMRS, MURS radios, Kids walkie talkie and accessories. All items is cost-effective and we offer free shipping and provide best customer service.

www.radtels.com

Источник

Сообщения без ответов | Активные темы

Автор

Сообщение

Заголовок сообщения: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абонентов

Добавлено: 26 июл 2022, 16:09

Участник форума

Позывной CB: Россиянин

Зарегистрирован: 09 июн 2012, 23:02
Сообщений: 2090
Благодарил (а): 20 раз.
Поблагодарили: 219 раз.

Показать полные данные

ABBREE AR-869
она же:
RADTEL RT-490
она же:
JJCC-8629
она же:
SOCOTRAN FB-8629
она же:
HamGeek HG-580
она же:
JIANPAI 8800 Plus

Прикупил себе поиграться комплект из трёх новых китайских радиостанций.
Брал тут:

https://aliexpress.ru/item/1005004180067909.html

Была хорошая скидка, рискнул — и вроде, не прогадал…
V2 Standard по 3200 руб. за штуку.
Бесплатная доставка.
Приехали за 29 дней.

Но всем остальным рекомендую покупать в официальном магазине ABBREE Store
Там — точно на подделку не напоретесь…

https://aliexpress.ru/item/1005004349954832.html

Очередная китайская балалайка…
Но,
нашли чем меня удивить)))

▶ Необычная кубообразная форма (маленькая, но очень толстенькая)
▶ Диапазоны:
_ 136….520 МГц без пропусков,
_ 108…136 МГц с Амплитудной модуляцией.
_ FM-радио 65-108 МГц
▶ GPS поиск других абонентов.
Отображение на экране Направления и Расстояния до других абонентов (память на координаты 60-и абонентов)
▶ S-meter (S-метр. Индикатор силы входного сигнала)
▶ P-meter (Индикатор мощности отдаваемой в антенну)
▶ Частотомер (мгновенный захват Частоты, Кода и Передачи ближней радиостанции)
▶ Встроенный Блютус для Программирования радиостанции со смартфона (через блютус)
▶ Заряд в стакане 12v, или 5v напрямую кабелем USB Type-C прямо в тушку аккумулятора (есть индикация заряда прямо на аккумуляторе)
▶ Наличие в продаже дешёвых запасных аккумуляторов (прикупил себе сразу по 2 запасных аккума на каждую радейку)

https://aliexpress.ru/item/1005004245031721.html

упс… закончились)))

▶ Защита разговорчиков (Скремблер + частотные скачки)- Отсутствует! (Это ложная информация от китайцев)

Полный перечень характеристик (заявленных и реальных) выложу чуть позже…
Ни у одного продавца Технические характеристики не нашёл…, и в Мануале тоже нет.
Первый раз с таким сталкиваюсь…
Всегда, даже на любую десятидолларовую балалайку, эти характеристики указывают…

Вложения:

ABBREE AR-869 Full Band.jpg [ 600.25 KIB | Просмотров: 40265 ]

Последний раз редактировалось Россиянин 12 авг 2022, 21:23, всего редактировалось 20 раз(а).

За это сообщение автора Россиянин поблагодарил: Турист

Вернуться наверх

Россиянин	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPS поиском абон Добавлено: 26 июл 2022, 16:12
Участник форума Позывной CB: Россиянин Зарегистрирован: 09 июн 2012, 23:02 Сообщений: 2090 Благодарил (а): 20 раз. Поблагодарили: 219 раз. Показать полные данные	Распаковка: Вложение: IMG_20220726_145110.jpg [ 1.58 MIB \| Просмотров: 40301 ] Вложение: IMG_20220726_145327.jpg [ 1.7 MIB \| Просмотров: 40303 ] Вложение: IMG_20220726_145427.jpg [ 1.55 MIB \| Просмотров: 40303 ] Вложение: IMG_20220726_145654.jpg [ 1.77 MIB \| Просмотров: 40302 ] Вложение: IMG_20220726_145744.jpg [ 1.83 MIB \| Просмотров: 40302 ] Вложение: IMG_20220726_145942.jpg [ 1.62 MIB \| Просмотров: 40302 ] Вложение: IMG_20220726_150052.jpg [ 1.83 MIB \| Просмотров: 40302 ] Вложение: IMG_20220726_150155.jpg [ 1.61 MIB \| Просмотров: 40302 ] Вложение: IMG_20220726_150306.jpg [ 1.51 MIB \| Просмотров: 40302 ] Вложение: IMG_20220726_150437.jpg [ 1.23 MIB \| Просмотров: 40302 ]
Вернуться наверх

Таксист	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPS поиском абон Добавлено: 26 июл 2022, 16:19
Модератор Имя: Александр Позывной CB: Таксист Оборудование: lemm 2001 Автомобиль: Kia Rio Радиолюбительский позывной: R4WBI Зарегистрирован: 25 авг 2010, 15:24 Сообщений: 2293 Изображения: 3 Откуда: Ижевск Благодарил (а): 64 раз. Поблагодарили: 185 раз. Показать полные данные	хм, даже авиа диапазон привинчен. прикольно _________________ лучше быть говном, но настоящим, чем клубникой с запахом мочи R4WBI;2504011
Вернуться наверх

Россиянин	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 26 июл 2022, 16:32
Участник форума Позывной CB: Россиянин Зарегистрирован: 09 июн 2012, 23:02 Сообщений: 2090 Благодарил (а): 20 раз. Поблагодарили: 219 раз. Показать полные данные
Вернуться наверх

Россиянин	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 26 июл 2022, 16:34
Участник форума Позывной CB: Россиянин Зарегистрирован: 09 июн 2012, 23:02 Сообщений: 2090 Благодарил (а): 20 раз. Поблагодарили: 219 раз. Показать полные данные	Софт для программирования с компьютера Софт от продавца: Вложение: CPS Software v1.4.8.zip [1.96 MIB] Скачиваний: 590 И более свежий Софт от декабря 2021 для Radtel RT-490 (для ABBREE AR-869 тоже подходит): Вложение: Примечание. Обратите внимание: почти все программки для китайских балалаек заточены под английскую Windows. Для корректной работы на русской Windows, необходимо чтобы в системе разделитель всегда был выбран `точка` (Пуск —> Настройка —> Панель управления —> Языки и рег.стандарты —> доп.параметры —> разделитель целой и дробной части —> выбрать Точку) Для очень многих начинающих владельцев радиостанций, это является не преодолимой проблемой))) Просто, напоминаю… Последний раз редактировалось Россиянин 26 июл 2022, 23:41, всего редактировалось 4 раз(а).
Вернуться наверх

Россиянин	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 26 июл 2022, 22:09
Участник форума Позывной CB: Россиянин Зарегистрирован: 09 июн 2012, 23:02 Сообщений: 2090 Благодарил (а): 20 раз. Поблагодарили: 219 раз. Показать полные данные
Вернуться наверх

Россиянин	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 27 июл 2022, 09:18
Участник форума Позывной CB: Россиянин Зарегистрирован: 09 июн 2012, 23:02 Сообщений: 2090 Благодарил (а): 20 раз. Поблагодарили: 219 раз. Показать полные данные
Вернуться наверх

026	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 27 июл 2022, 17:35
Участник форума Имя: Алексей Зарегистрирован: 24 июл 2022, 11:48 Сообщений: 15 Откуда: Минск Благодарил (а): 4 раз. Поблагодарили: 4 раз. Показать полные данные
Вернуться наверх

Россиянин	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 27 июл 2022, 23:00
Участник форума Позывной CB: Россиянин Зарегистрирован: 09 июн 2012, 23:02 Сообщений: 2090 Благодарил (а): 20 раз. Поблагодарили: 219 раз. Показать полные данные	Спасибо, хорошая ссылочка. Почитаю. Кое какие выжимки потом сюда перетащу.
Вернуться наверх

Россиянин	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 30 июл 2022, 22:15
Участник форума Позывной CB: Россиянин Зарегистрирован: 09 июн 2012, 23:02 Сообщений: 2090 Благодарил (а): 20 раз. Поблагодарили: 219 раз. Показать полные данные	Бэкап моих радеек ABBREE AR-869 Считал, сохранил на всякий случай все настройки со своих ABBREE AR-869, как они приехали от продавца: 1. Программой CPS Software MULTIBAND_v1.5.1…(Настройка каналов и Меню) 2. Программой CHIRP_(daily-20220726)…………..(тоже, Настройка каналов и Меню) 3. Китайским Инженерным Софтом_v2.0………..(Внутренние настройки радеек: Мощность и ещё чего-то там…) Вложение:
Вернуться наверх

Россиянин	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 30 июл 2022, 22:21
Участник форума Позывной CB: Россиянин Зарегистрирован: 09 июн 2012, 23:02 Сообщений: 2090 Благодарил (а): 20 раз. Поблагодарили: 219 раз. Показать полные данные	Китайский Инженерный Софт_v2.0 Для регулировки Инженерных настроек: Мощность на разных частотах и ещё чего-то там… Внимание! Ни в коем случае не используйте этот Софт для раскрытия границ диапазонов! Программа глючная: При расширении диапазонов программа портит настройки Мощности на частотах 440…450 МГц (и, возможно, ещё что-то…). И исправить это никак не получится (даже из сохранённого бэкапа). Лечится такая подстава только путём перепрошивки микросхемы памяти в Программаторе. Оно вам надо? Вложение: Безымянный 1.jpg [ 257.21 KIB \| Просмотров: 40078 ] Вложение:
Вернуться наверх

Россиянин	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 30 июл 2022, 22:45
Участник форума Позывной CB: Россиянин Зарегистрирован: 09 июн 2012, 23:02 Сообщений: 2090 Благодарил (а): 20 раз. Поблагодарили: 219 раз. Показать полные данные	Программа CHIRP_(daily-2022.07.26) Вложение: Примечание: Данная редакция Чирпа всё ещё не содержит внутри себя драйвер радиостанции RADTEL RT-490 (она же: ABBREE AR-869) Поэтому, после загрузки программы, необходимо в неё подгрузить дополнительный модуль rt490.py Только после этого Чирп увидит радейку RADTEL RT-490 (она же: ABBREE AR-869) и сможет её Читать/Писать. Вложение: rt490.py .zip [64.37 KIB] Скачиваний: 670 Как подгрузить дополнительный модуль rt490.py 1. Запустить Чирп 2. На последней вкладке `Справка` поставить галку на `Режим разработчика` 3. На первой вкладке `Файл` нажать `Load Module` и в проводнике найти (открыть) файл rt490.py 4. Основное окно Чирпа станет красным. 5. После этого можно открывать и редактировать сохранённые файлы настроек RADTEL RT-490, Читать из станции и Записывать в станцию. На четвёртой вкладке `Станция` выбираем номер COM-порта, Изготовитель: Radtel, Модель: RT-490 Внимание! Программу CHIRP писали махровые русофобы))) Программа не будет работать, если: — в названии компьютера есть русские буквы. — в имени Пользователя есть русские буквы. — путь к папке с установленным Чирп содержит русские буквы. — путь к папке для чтения/сохранения файлов настроек содержит русские буквы. — в названии файлов настроек используются русские буквы. Используйте только английские названия, пути и имена файлов (Хранить файлы можно в русских папках и давать русские названия, но перед работой в CHIRP надо их переименовать по-английски и переместить куда нибудь в корень диска) Описания колонок и их значений в CHIRP Вложение: Описание колонок CHIRP.zip [40.28 KIB] Скачиваний: 467 _________________________________________________________________ Несколько готовых файлов настроек RADTEL RT-490 (она же: ABBREE AR-869) с сайта CHIRP Может пригодятся кому… Вложение: Последний раз редактировалось Россиянин 13 авг 2022, 00:52, всего редактировалось 1 раз.
Вернуться наверх

Россиянин

Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне

Добавлено: 30 июл 2022, 23:46

Участник форума

Показать полные данные

Раскрытие ABBREE AR-869 (RADTEL RT-490) на полный диапазон 100…520 МГц (Приём и Передача без пропусков)

От продавца радиостанция приезжает с некоторыми пропусками частот:
1) FM-радио 65-108 МГц — только приём
2) Авиа 108…136 МГц АМ — только приём
3) 136-174 МГц (Приём и Передача)
4) 200-260 МГц (Приём и Передача)
5) 350-390 МГц (Приём и Передача)
6) 400-520 МГц (Приём и Передача)

Правильное раскрытие (без багов) делается только Чирпом.
Ни в коем случае! не делайте раскрытие китайским Инженерным Софтом.

Инструкция.
1. Возьмите девственную (не копанную) радиостанцию из коробки.
2. Подключите к радиостанции кабель для программирования.
3. Включите радиостанцию.
4. Прочитайте Чирпом радиостанцию.
5. В Чирпе перейдите на вкладку `Settings` —> `Bands`
6. Установите границы диапазонов, как это показано на картинке:
___100…240
___240…315
___315…400
___400…520
7. Запишите изменённые настройки в радиостанцию.
8. Выключите радиостанцию.
9. Отсоедините кабель для программирования.

Готово

У меня раскрылось всё чётко., багов не замечено, мощность нигде не просела.
В Интернетиках народ пишет, что можно без проблем раскрыть до 999 МГц и всё будет работать…
и даже до 1500 МГц, но уже будет неверное отображение на дисплее.

Позже,
зарисую промеры раскрытых радеек на всех частотах по Мощности и Чувствительности.

Вложения:

диапазоны .jpg [ 215.07 KIB | Просмотров: 40073 ]

Вернуться наверх

Россиянин	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 31 июл 2022, 16:27
Участник форума Позывной CB: Россиянин Зарегистрирован: 09 июн 2012, 23:02 Сообщений: 2090 Благодарил (а): 20 раз. Поблагодарили: 219 раз. Показать полные данные	ABBREE AR-869 (Satcom + Авиа) ABBREE AR-869 раскрытая на 100….520 МГц (без пропусков) Не разбиралась. Не переделывалась. Ижевск (56° северной широты) CATCOM или Авиа легко принимаются на обычную резинку, или любой совершенно левый штырь на крыше. Резинка: Retevis HA06 152 МГц (SMA-Female) На крыше: COMET GP1M 144/430 МГц На родную антенну-резинку ABBREE AR-869 приём Саткома тоже есть, но не так уверенно (надо немного повращать рацию в пространстве) Приём Авиа = уверенно и чисто. ABBREE AR-869 — уверенно и чисто принимает Satcom без всякой переделки: чувствительность приёмника на частотах 240…260 МГц равна 0,13 мкВ Это очень хорошая чувствительность. Передавать тоже мало-мало способна на частотах Satcom, но с простой резинки до спутника уже не дострелить… 295 МГц = 1.5 Вт 300 МГц = 1 Вт 305 МГц = 0.9 Вт 310 МГц = 0.5 Вт 315 МГц = 0.02 Вт Если хотите передавать на Satcom, то перестройка железа (контуров) — обязательна… Речной диапазон 300…340 МГц — тоже практически полностью выпадает на ABBREE AR-869 На этих частотах: ни приёмник толком ничего не примет, ни передатчик ничего не выдаст… Видео: Файлик с готовыми настройками самых популярных на сегодня каналов Саткома. Всякие прочие LPD, PMR, FRS, GMRS — тоже забиты. Всеобщая благодарность некоему пользователю Grig Заливать файлик Софтом CPS Software MULTIBAND v1.5.1 Заливать только в раскрытую по диапазонам радиостанцию. Вложение:
Вернуться наверх

Россиянин	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 31 июл 2022, 22:16
Участник форума Позывной CB: Россиянин Зарегистрирован: 09 июн 2012, 23:02 Сообщений: 2090 Благодарил (а): 20 раз. Поблагодарили: 219 раз. Показать полные данные	Чувствительность Приёмника и Мощность Передатчика ABBREE AR-869 раскрыта на полный диапазон 100…520 МГц (Приём и Передача без пропусков) Радиостанция собрана на чипе FD6818 (ещё одна разновидность Приёмника прямого преобразования) Заявленная чувствительность Приёмника = не хуже 0,25 мкВ Реальная (измеренная) чувствительность на основных частотах получилась в два раза лучше (0,1…0,15 мкВ) В Ретевисах чип Beken конечно выдаёт ещё более крутую чувствительность (до 0,06…0,08 мкВ), но 0,15 мкВ = тоже, очень хорошо! Мощность Передатчика. В радиостанции 2 уровня мощности: Hi и Lo В Софте 3 уровня мощности: Hi, Midle и Lo (но по результатам измерений, на выходе Midle полностью повторяет Hi) Поэтому, используем только Hi (высокую) и Lo (низкую) Вложение: 1.jpg [ 709.5 KIB \| Просмотров: 39942 ] Вложение: 2.jpeg [ 1.28 MIB \| Просмотров: 39942 ] Все эти неоднородности (пики и скачки мощности на разных частотах (кроме участка 260…350 МГц — тут, только перестройкой железа)) легко можно заровнять китайским Инженерным Софтом Factory_Software_v2.0 для отладки Но что-то как-то боязно его применять… после того как в нём нашёлся баг. Не хочется потом из радейки извлекать микросхему памяти и шить её в программаторе… Раскрывать радиостанцию выше 520 МГц — тоже не вижу смысла: на частотах выше 490 МГц уже ни Передатчик, ни Приёмник толком не работают… Хотя… может когда-то и пощупаю. Если чувствительность Приёмника совсем уж не будет катастрофически низкой, на частотах 800…900 МГц можно будет услышать близкие радионяни, радионаушники и радиомикрофоны. Может и пригодится когда нибудь, где нибудь…
Вернуться наверх

Антиквар	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 01 авг 2022, 10:13
Участник форума Имя: Сергей Позывной CB: антиквар Оборудование: MJ-350, Lemm 2001 turbo Baofeng GT-3 Mark II Retevis RT3S DMR ID 2504102 Автомобиль: УАЗ Патриот Радиолюбительский позывной: R4WAEY Зарегистрирован: 14 мар 2013, 10:44 Сообщений: 936 Откуда: Ижевск Благодарил (а): 0 раз. Поблагодарили: 73 раз. Показать полные данные	Саткомовские частоты самых популярных на сегодня каналов отдельно можно? Просто табличкой. _________________ R4WAEY DMR ID 2504102
Вернуться наверх

Россиянин	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 01 авг 2022, 10:38
Участник форума Позывной CB: Россиянин Зарегистрирован: 09 июн 2012, 23:02 Сообщений: 2090 Благодарил (а): 20 раз. Поблагодарили: 219 раз. Показать полные данные	Скриншот из программы могу предоставить. Экспорта в .xls или .csv в программе CPS Software MULTIBAND v1.5.1 — нет. А вытаскивать ручками все частоты и переносить в отдельную табличку мне лень… Вложение: SATCOM .jpg [ 1.06 MIB \| Просмотров: 39934 ] Ааа… вот так выкрутился: 1. залил в радиостанцию через CPS Software MULTIBAND v1.5.1 файл LPD,PMR,FRS,GMRS,SATCOM (Grig спасибо!) 2. считал Чирпом содержимое радиостанции 3. из Чирпа конвертировал в файл .csv (там такая функция есть) Готово. Теперь уже из файла LPD,PMR,FRS,GMRS,SATCOM (Grig спасибо!) .csv* можно данные копипастить куда угодно))) Вложение:
Вернуться наверх

ТарЛинк	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 01 авг 2022, 18:13
Участник форума Имя: Алексей Зарегистрирован: 01 авг 2022, 18:06 Сообщений: 75 Благодарил (а): 7 раз. Поблагодарили: 8 раз. Показать полные данные	Тоже на днях приехала ABBREE AR-869 , покупал у этого же продавца что и автор ! Без проблем раскрыл чирпом с модулем , прием на слух очень понравился , пробовал связаться на SAT , корреспондент отметил , что модуляция очень , прям очень ! Спрашивал у продавца софт для возможности поднять модуляцию , сказал , что у них только софт для программирования каналов памяти !
Вернуться наверх

Россиянин	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 01 авг 2022, 18:40
Участник форума Позывной CB: Россиянин Зарегистрирован: 09 июн 2012, 23:02 Сообщений: 2090 Благодарил (а): 20 раз. Поблагодарили: 219 раз. Показать полные данные	Где то я мельком видел: что, вроде бы, у этих радиостанций проблемы с дырочкой для микрофона. Что дырочка очень маленькая, да ещё не совпадает с дырочкой на самом микрофоне. Так что, наверное проблема чисто механическая… Чуть позже поразбираюсь с этим вопросом.
Вернуться наверх

ТарЛинк	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 01 авг 2022, 18:59
Участник форума Имя: Алексей Зарегистрирован: 01 авг 2022, 18:06 Сообщений: 75 Благодарил (а): 7 раз. Поблагодарили: 8 раз. Показать полные данные	Россиянин писал(а): Где то я мельком видел: что, вроде бы, у этих радиостанций проблемы с дырочкой для микрофона. Что дырочка очень маленькая, да ещё не совпадает с дырочкой на самом микрофоне. Так что, наверное проблема чисто механическая… Чуть позже поразбираюсь с этим вопросом. Надеюсь найдется программное решение как на Zastone M7 , время покажет ! Если вдруг появится инфа — дайте пожалуйста знать !
Вернуться наверх

ТарЛинк	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 01 авг 2022, 19:28
Участник форума Имя: Алексей Зарегистрирован: 01 авг 2022, 18:06 Сообщений: 75 Благодарил (а): 7 раз. Поблагодарили: 8 раз. Показать полные данные	В одном из тематических ТГ каналов , человек с ником genasib описал свою границы раскрытия : Еще раз к вопросу расширения диапазона через chirp . Расширял по параметрам 100-240,240-315,315-400,400-520 , не нравилась чувствительность рации.( субъективно , без приборов). Если например на частоте местных служб ловило из комнаты без проблем, то после расширения стало хуже. В chirp выставил такие границы 100-200,200-320,320-400,400-520. На двойке (136-174)теперь ловит отлично. Может есть у кого возможность проверить на приборе? На satcom вроде тоже получше стало на прием. Тоже интересен этот момент , Вы с приборами , если будет желание и возможность , проверьте пожалуйста , вдруг это действительно так
Вернуться наверх

Россиянин	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 01 авг 2022, 21:29
Участник форума Позывной CB: Россиянин Зарегистрирован: 09 июн 2012, 23:02 Сообщений: 2090 Благодарил (а): 20 раз. Поблагодарили: 219 раз. Показать полные данные	Проверил. Переставил на 100-200, 200-320, 320-400, 400-520 Ничего не изменилось… Пробежался ровно по своим же измеренным вчера цифрам… А, нет! вру… Изменилась мощность на 315 МГц вместо 0,02 Вт теперь стало 0,1 Вт Чувствительность — не изменилась. Подробная раскладка Мощности на участке 290…320 МГц (При установках: 100-200, 200-320, 320-400, 400-520) Вложение: 100-200, 200-320, 320-400, 400-520.jpg [ 591.52 KIB \| Просмотров: 39832 ] Последний раз редактировалось Россиянин 02 авг 2022, 00:34, всего редактировалось 4 раз(а).
Вернуться наверх

Антиквар	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 01 авг 2022, 21:37
Участник форума Имя: Сергей Позывной CB: антиквар Оборудование: MJ-350, Lemm 2001 turbo Baofeng GT-3 Mark II Retevis RT3S DMR ID 2504102 Автомобиль: УАЗ Патриот Радиолюбительский позывной: R4WAEY Зарегистрирован: 14 мар 2013, 10:44 Сообщений: 936 Откуда: Ижевск Благодарил (а): 0 раз. Поблагодарили: 73 раз. Показать полные данные	Спасибо _________________ R4WAEY DMR ID 2504102
Вернуться наверх

ТарЛинк	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 02 авг 2022, 00:46
Участник форума Имя: Алексей Зарегистрирован: 01 авг 2022, 18:06 Сообщений: 75 Благодарил (а): 7 раз. Поблагодарили: 8 раз. Показать полные данные	Россиянин писал(а): Проверил. Переставил на 100-200, 200-320, 320-400, 400-520 Ничего не изменилось… Пробежался ровно по своим же измеренным вчера цифрам… А, нет! вру… Изменилась мощность на 315 МГц вместо 0,02 Вт теперь стало 0,1 Вт Чувствительность — не изменилась. Подробная раскладка Мощности на участке 290…320 МГц (При установках: 100-200, 200-320, 320-400, 400-520) Вложение: 100-200, 200-320, 320-400, 400-520.jpg Спасибо за тест !
Вернуться наверх

Россиянин	Заголовок сообщения: Re: Кубическая ABBREE AR-869 (108-520MHz) с GPSпоиском абоне Добавлено: 03 авг 2022, 10:09
Участник форума Позывной CB: Россиянин Зарегистрирован: 09 июн 2012, 23:02 Сообщений: 2090 Благодарил (а): 20 раз. Поблагодарили: 219 раз. Показать полные данные	Родная антенна ABBREE AR-869 Пощупал антенны на всех своих трёх ABBREE AR-869 Все 3 антенны показали абсолютно идентичную картинку (без разброса). Что говорит о хорошем качестве изготовления антенн. Антенна 2-х диапазонная (VHF / UHF) Вложение: IMG_20220803_092141.jpg [ 1.73 MIB \| Просмотров: 39702 ] На VHF — в угоду хорошему приёму FM-радио и Авиа (118-137 МГц), рабочий диапазон слегка смещён в низкочастотную область. Основной резонанс на 141 МГц Рабочий диапазон до 155 МГц Вложение: IMG_20220803_092403.jpg [ 1.16 MIB \| Просмотров: 39702 ] Вложение: IMG_20220803_092509.jpg [ 2 MIB \| Просмотров: 39702 ] На UHF — рабочий диапазон растянут аж от 350 МГц до 520 МГц Хороший КСВ на широком участке 400…440 МГц Вложение: IMG_20220803_093318.jpg [ 998.48 KIB \| Просмотров: 39702 ] Вложение: IMG_20220803_093458.jpg [ 1.79 MIB \| Просмотров: 39702 ] Антенна годная. Примечание. На частотах 160….350 МГц необходимо использовать другие (диапазонные) антенны. Родная антенна на этих частотах работать не будет.
Вернуться наверх

Кто сейчас на форуме

Сейчас этот форум просматривают: Google [Bot] и гости: 1

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Источник
