Добрый день.
Заказ на ремонт акустических активных колонок Радиотехника S70.
Итак. Корпус свободен, пропитан 0,5 л ПВА просушен.
Займемся герметизацией внутри акустического оформления.
Этап 2. Замена электролитических конденсаторов.
На следующей плате нужно остановиться поподробнее. Ручки переменных резисторов конструктивно выступают над декоративной панелью колонки. Даже незначительные удары приводят к повреждению платы.
Эту плату пришлось полностью пропаивать. Повреждение слоя защитного лака привело к значительной коррозии пайки.
На другой плате потребовался ремонт дорожек. Платы ломаются по углам вокруг крепежных винтов.
Какого-либо вмешательства в работу полосных фильтров не потребовалось.
На тыльной панели заменили разъемы подключения в пассивном варианте на «бананы».
Для интереса посмотрели АЧХ НЧ-динамика 75ГДН в районе резонанса.
Проверены настройки регулировок, в том числе, настройки параметров электромагнитной обратной связи низкочастотного динамика («ЭМОС»). Датчики «ЭМОС» в динамике «75ГДН» оказались исправными. Поэтому и было принято решение о восстановлении проектной схемы акустической системы «S-70».
В конце можно сказать, что акустические системы советского периода приятно удивляют своим звуком. Динамики парные.
Низкое качество сборки. Конструктивные недочеты. Динамики устанавливаются насухо. С герметичностью проблемы. В данной паре колонок со временем устаешь от низких частот. Регулироваться могут только средние и высокие частоты. Среднечастотный динамик не очень понравился.

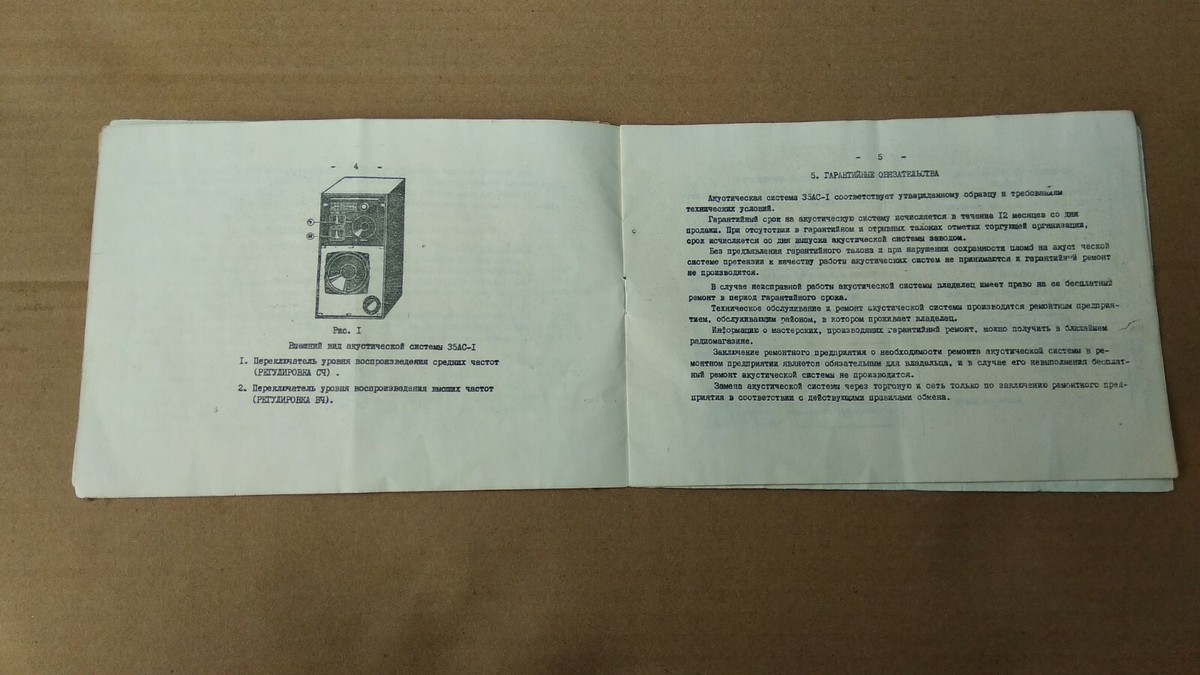

В качестве бонуса закачал руководство по ремонту. Можете взять здесь.
Wert Audio.
доброго времени суток, уважаемые форумчане!
такая ситуация: есть у меня пара колонок С-70 с внутренними усилителями. и они обе не работают, а починить в нашем селе их некому, вот я и решил взяться сам. паяльник держать умею, небольшие познания электроники есть (могу различать конденсаторы от резисторов и даже от транзисторов
). я знаю точно, почему они не работают — их долго держали на перегрузке и погорели транзисторы на конечном усилителе низкой частоты унч 50-8. они там горели не раз, был тут один мастер, раза 3 перепаивал, а потом их забросили вообще. теперь я хочу восстановить их, но сами усилители уже покоцаны немного и я надумал перейти на более компактные TDA7294(7293). говорят их можно купить уже на печатной плате, остаются только проблемы подключения питания и вывода на динамики — это, соответственно первый вопрос. ну и так же вроде бы эти микросхемы работаю на невысоких токах, а по схеме унч 50-8 подключается на 40 вольт — как быть?
так же много где читал, что если не менялись конденсаторы с советского союза, то желательно их поменять (а может и диоды на входе питания?) — это второй вопрос. я прилагаю фото, если можно — на них показать, что делать, или доступно объяснить все, что меня интересует.
надеюсь на Вашу помощь, заранее всем спасибо!
S 70 radiotehnika инструкция по ремонту
С «великого мастера ремонта отечественной радиоаппаратуры Александра Жопоручкина» заржал в голос, признаюсь. Уважаемый автор! Очень хочется видео про Вас, Александр.
Принципиальная схема колонок Radiotehnika S-30B
Добавить объявление. Все категории Выберите категорию. Акустические системы Запчасти для акустики.
Все объявления Сегодня — 3 За 2 дня — 51 За 5 дней — Sony Active Subwoofer Sa-Wms5. B динамиках применены ниодимовые магниты, которые ра.
Список форумов » Ремонт » Не слышно, не видно. Сейчас этот форум просматривают: Google [Bot] и гости: Работоспособность сайта проверена в браузерах: IE8. При меньших разрешениях возможно появление горизонтальной прокрутки. По всем вопросам обращайтесь к Коту: kot radiokot. Например TDA
Похожие статьи
- Bpw eco plus инструкция по ремонту
- Как сделать арку свадебную пошаговая инструкция
- Asus m2n-x plus инструкция
- Следки двумя спицами пошаговая инструкция
|
Новичок Регистрация: 28.01.2010 Адрес: Новосибирск Сообщений: 46 Репутация: 21
|
Регулировка громкости в колонке не производится никак, эти АС расчитаны на работу совместно с предусилителем Радиотехника УП-001, в котором имеется темброблок и органы регулировки уровня сигнала. В самой же колонке имеется лишь оконечник с собственным блоком питания, платой индикации уовня сигнала и ЭМОС (электромеханическая обратная связь). ЭМОС разработана и реализована в S-70 для увеличения отдачи по НЧ и увеличения диапазона воспроизводимых частот в целом. В НЧ головке установлен датчик — пьезоерамическая трубка (такая применялась в советских электрофонах 3 класса) — которая при движении диффузора генерирует сигнал, он усиливается и в качестве обратной отрицательной связи подается на вход усилителя. Это кратко, чтобы был понятна суть, вообще про ЭМОС и сами S-70 море информации на радиотехнических форумах. Поскольку S-70 выполнены как закрытый ящик (без фазоинвертора), ЭМОС в них обязательная и неотъемлемая часть, если она не работает или работает неправильно их характеристики падают до неприличия и слушать их иной раз (в зависимости от источника сигнала и качества фонограммы) невозможно- дикий бубнеж, размазанные низы + сама по себе неважная середина на 20ГД-6-1-8. |
|
|
|
Компания Компэл, официальный дистрибьютор EVE Energy, бренда №1 по производству химических источников тока (ХИТ) в мире, предлагает продукцию EVE как со склада, так и под заказ. Компания EVE широко известна в странах Европы, Америки и Юго-Восточной Азии уже более 20 лет. Недавно EVE была объявлена поставщиком новых аккумуляторных элементов круглого формата для электрических моделей «нового класса» компании BMW. Продукция EVE предназначена для самого широкого спектра применений – от бытового до промышленного.
|
|
Новичок Регистрация: 13.10.2011 Сообщений: 1 Репутация: 10
|
Ребят привет!!! |
|
|
|
На склад КОМПЭЛ поступили популярные литиевые (Li-MnO2) дисковые батарейки типа CR напряжением 3,0 В от всемирно признанного лидера среди производителей данной продукции – компании EVE Energy. Дисковые батарейки в основном представлены моделями стандартного вида, но также имеются варианты с расширенным температурным диапазоном и возможностью работы с повышенным импульсным током.
|
|
Новичок Регистрация: 20.09.2015 Сообщений: 2 Репутация: 10
|
Приветствую! |
|
|
|
Разберем решение ER + SPC для гибридной энергетики от компании EVE Energy. Для исправной работы IoT-приборов, которым необходим длительный срок службы и большие импульсы тока, важно правильно подобрать источник тока. Гибридный источник питания ER + SPC, состоящий из параллельно соединенных литий-тионилхлоридной батарейки (ER) и литий-ионного суперконденсатора (SPC), не подвержен пассивации, просадка напряжения у него отсутствует, а импульсная выходная мощность значительно повышена. В качестве примера рассмотрим тест сборки ER26500 + SPC1520.
|
|
Новичок Регистрация: 20.09.2015 Сообщений: 2 Репутация: 10
|
Проблема решилась — был множественный разрыв дорожек на плате в месте отверстия крепления. |
|
|
|
Новичок Регистрация: 15.01.2016 Сообщений: 78 Репутация: 14
|
Доброе время суток,форумчане. Я понимаю ,что пластинка заезженная ,но все же обращусь к вам! Получил в дар 2 таких экземпляра. У боих подопытных очень низкий коэф. усиления. Ну хоть убей,не верю я, что в активно. режиме они так тихо поют. Одна колонка вообще тихо, как радио точка(кто помнит- тот поймёт) вторая погромче,как дешевенькие колонки для пк с сабом. Задайте пожалуйста путь,куда копать? Сразу начать ковырять оконечник? |
|
|
|
Эксперт
Регистрация: 22.09.2009 Сообщений: 3,604 Репутация: 982
|
БП, оконечник потом.
__________________ |
|
|
|
Специалист Регистрация: 01.03.2010 Адрес: Україна Сообщений: 882 Репутация: 249
|
А еще конденсаторы электолиты проверить, а лучше сразу же заменить. |
|
|
|
Новичок Регистрация: 15.01.2016 Сообщений: 78 Репутация: 14
|
Прям таки все что ли? |
|
|
|
Новичок Регистрация: 15.01.2016 Сообщений: 78 Репутация: 14
|
Пройдусь сегодня по контрольным точкам…результат отпишу. |
|
|
|
Специалист
Регистрация: 04.04.2015 Сообщений: 1,074 Репутация: 286
|
Если для себя, то конечно все кондёры — не глядя!
__________________ |
|
|
Добрый день.
Заказ на ремонт акустических активных колонок Радиотехника S70.
Итак. Корпус свободен, пропитан 0,5 л ПВА просушен.
Займемся герметизацией внутри акустического оформления.
Этап 2. Замена электролитических конденсаторов.
На следующей плате нужно остановиться поподробнее. Ручки переменных резисторов конструктивно выступают над декоративной панелью колонки. Даже незначительные удары приводят к повреждению платы.
Эту плату пришлось полностью пропаивать. Повреждение слоя защитного лака привело к значительной коррозии пайки.
На другой плате потребовался ремонт дорожек. Платы ломаются по углам вокруг крепежных винтов.
Какого-либо вмешательства в работу полосных фильтров не потребовалось.
На тыльной панели заменили разъемы подключения в пассивном варианте на «бананы».
Для интереса посмотрели АЧХ НЧ-динамика 75ГДН в районе резонанса.
Проверены настройки регулировок, в том числе, настройки параметров электромагнитной обратной связи низкочастотного динамика («ЭМОС»). Датчики «ЭМОС» в динамике «75ГДН» оказались исправными. Поэтому и было принято решение о восстановлении проектной схемы акустической системы «S-70».
В конце можно сказать, что акустические системы советского периода приятно удивляют своим звуком. Динамики парные.
Низкое качество сборки. Конструктивные недочеты. Динамики устанавливаются насухо. С герметичностью проблемы. В данной паре колонок со временем устаешь от низких частот. Регулироваться могут только средние и высокие частоты. Среднечастотный динамик не очень понравился.
В качестве бонуса закачал руководство по ремонту. Можете взять здесь.
Wert Audio.
-
Ответить
-
Создать новую тему
- Назад
- 1
- 2
- Далее
- Страница 1 из 2
Рекомендуемые сообщения
-
- Поделиться
доброго времени суток, уважаемые форумчане!
такая ситуация: есть у меня пара колонок С-70 с внутренними усилителями. и они обе не работают, а починить в нашем селе их некому, вот я и решил взяться сам. паяльник держать умею, небольшие познания электроники есть (могу различать конденсаторы от резисторов и даже от транзисторов ). я знаю точно, почему они не работают — их долго держали на перегрузке и погорели транзисторы на конечном усилителе низкой частоты унч 50-8. они там горели не раз, был тут один мастер, раза 3 перепаивал, а потом их забросили вообще. теперь я хочу восстановить их, но сами усилители уже покоцаны немного и я надумал перейти на более компактные TDA7294(7293). говорят их можно купить уже на печатной плате, остаются только проблемы подключения питания и вывода на динамики — это, соответственно первый вопрос. ну и так же вроде бы эти микросхемы работаю на невысоких токах, а по схеме унч 50-8 подключается на 40 вольт — как быть?
так же много где читал, что если не менялись конденсаторы с советского союза, то желательно их поменять (а может и диоды на входе питания?) — это второй вопрос. я прилагаю фото, если можно — на них показать, что делать, или доступно объяснить все, что меня интересует.
надеюсь на Вашу помощь, заранее всем спасибо!
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
Кроме фильтров и динамиков , из колонок всё дребезжаще-усилительное выкинуть.
Вывести из колонок провода.
Купить усилитель , подключить к нему колонки и слушать.
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
Ни в коем случае этого делать не надо!
При таком не большом объёме АС звука не будет И для этого там стоит ЭМОС. И усилитель (встроенный) лучше отремонтировать.Не такой он и уж сложный…
Поставив туда усилители на 7293-94 Вы очень разочаруетесь в низких частотах…
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
восстанавливай родной усь с ЭМОС. лучше ТДАшек.
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
Правильно. тем более, что стоимость комплектующих в настоящее время — копейки.
- Цитата
«Грехи других судить Вы так усердно рветесь, — начните со своих, и до чужих не доберетесь»
Уильям Шекспир
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
Для начала проверь питающие напряжения.Прозвони выходные транзисторы на пробой.
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
значит тогда так — все в колонках рабочее (вроде бы), кондеры трогать не нужно? тогда заниматься только восстановлением конечного усилителя — а есть такие печатные платы в продаже? на одной она уж очень убитая. все неработающие детали заменять заводскими или есть что то лучше, чем там стоит?
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
Схему в студию!!!
- Цитата
Pushpull — сказочный зверь тяни-толкай.
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
С1 и С2 в мощном выпрямителе и в U3 (плата питания ПУ) я бы заменил всё же. На ёмкость, которая влезет, но вольтажом не меньше! А в оконечнике если надо что-то заменить, то для начала поставить по схеме, а уж после прослушки решать, стоит ли запаивать импорт…
- Цитата
Pushpull — сказочный зверь тяни-толкай.
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
Не ломай отличный УНЧ и колонки с ЭМОС. На «коте» есть целая тема по ним, а в нете — подробная заводская инструкция по ремонту. При желании за день-два из них делается «конфетка» … я одни из своих колонок именно S70 оставил … очень неплохи они.
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
да я уже решил не переделывать собираю каталог нужных деталей, чтобы поехать в город и купить
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
Ты, что переписываешь детали? Зачем? Вначале найди неисправные. Как проверять работу будешь? Купи авометр, если нет. Самый простой, цифровой, китайский. Его хватит. А без него никак. Произведи замеры. КРАБ тебе дал ссылку на сайт, где подробно, как для солдата, описаны действия, которые приведут к успеху.
- Цитата
«Грехи других судить Вы так усердно рветесь, — начните со своих, и до чужих не доберетесь»
Уильям Шекспир
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
извините за примитив, но я первый раз встречаюсь с аббревиатурой -ЭМОС как расшифровывается?
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
Электромеханическая обратная связь. Набери в поиск — зачитаешься.
- Цитата
Хорошо зафиксированный пациент в анестезии не нуждается
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
Хорошая штука кстати. Автор,как успехи?
- Цитата
Не бегай от снайпера-умрешь уставшим
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
прочел и здесь пример схемы
как понял, но не совсем понял какую разницу от обычной оос имеет по качеству?
Изменено пользователем Матей Александру
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
- Цитата
Не бегай от снайпера-умрешь уставшим
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
В каком то Радио 80-тых (или 70-тых) описывался самопал с ЭМОС. Если руки прямые, то сделать можно.
- Цитата
Хорошо зафиксированный пациент в анестезии не нуждается
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
еще раз добрый день всем, прошу прощение за долгое отсутствие, были проблемы и только вот выбрался в город и купил авометр. значит отсоединил я оконечный усилитель, включаю колонку в сеть, а индикатор питания не горит. при включении как положено сработало реле, куда копать, что смотреть?
так же сделал замеры напряжения на проводах, которые подходят к УНЧ, вот такие дела:
у меня еще есть усилитель у-101, там на вид УНЧ точно такие же, вольтаж вроде немного другой, как думаете, можно попробовать их снять и поставить в колонки, чтобы проверить, все ли рабочее до них? усилитель 101 сейчас не работает, но у него проблемы вроде с питанием, то реле не включается то еще что, а УНЧ должны быть 100% рабочими
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
- Автор
-
- Поделиться
видимо нельзя было подключать. сгорел резистор R27, вроде бы, рядом с ним только это написано, под ним ничего не видно
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
-
- Поделиться
постапвь лампочки там где я показал на схеме чтоб потом не бегать каждый раз в город за транзисторами (при наличии проблеы не бабахнут транзисторы а лампочки или лампочка загорится ) да и замерь напряжение на выходе не подключай динамик чтоб не лешится его при наличии постоянки на выходе
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
- 2 месяца спустя…
-
- Поделиться
День Добрый, бьюсь тут c такими же колонками, проблема хлопок при выключении в одной колонке — поменял все кондеры, выставил все напряжения. Есть еще фон который пропадает если дотронуться до радиаторов транзисторов на плате питания. Не понятно почему на минусовом плече 36В не разряжаются конденсаторы( 2х 4700 с каждой стороны ) но если оставить один на 4700 на этом плече то разгружается нормально в чем может быть причина.
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
- 3 года спустя…
-
- Поделиться
Всем здравствуйте. Помогите советом. Имеется акустика S-70 35AC-013, одна колонка полностью исправна, другая нет. Полностью оригинал, кроме электролитов. Проблема собственно такая: теряется входной сигнал. УНЧ-50 рабочий, подавал напрямую. Плату усиления и защиты ставил заведомо рабочую. На плате питания, контрольные напряжения померяны, соответствует +-. Чет уже голову сломал, где собака зарыта. И еще, исправная колонка, при включении, бухает НЧ головкой. На неисправной такого нет.
- Цитата
Ссылка на комментарий
Поделиться на другие сайты
- Назад
- 1
- 2
- Далее
- Страница 1 из 2
Присоединяйтесь к обсуждению
Вы можете написать сейчас и зарегистрироваться позже.
Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.
-
Последние посетители
0 пользователей онлайн
- Ни одного зарегистрированного пользователя не просматривает данную страницу
-
Сообщения
-
Автор
Zvuk. · Опубликовано
ни на сколько, здесь уже 3 разных усилителя, у каратиста — самая удачная (топология — «разгон», двойка, тройка), повыбрасывать коррекцию, построить «от быстрых к медленным» и не извращаться больше.
Хотя, пусть будет (чтоб понимать, как делать ни когда не надо)
начинать надо рассматривать УМЗЧ не с измерений, а с топологии, УМЗЧ с 0.1% обыграет «прибор для измерений» с 0.00(0).1 в лёгкую. «Нулевые» это не самоцель. строить нули по остаточному признаку.
-
Автор
Black-мур · Опубликовано
Они много чего слышат. Но лучше бы полечили себе мозг — сущности сразу исчезли бы.
@Владислав2 , а вот это » у конденсаторов Auricap черная нога — «отрицательный» вывод от внешней обкладки.»(с) из текста по приведённому тобой линку, и там же соответствующая картинка с результатом измерений — сигнал «шума» от отрицательной, внешней обкладки в десятки раз меньше. Эффект наличия такой «полярности» плёночного конденсатора вполне объясним — внешняя обкладка конденсатора играет роль экрана для внутренностей; а когда щуп осциллографа подключен к красному, «плюсовому» выводу при свободном, болтающемся в воздухе черном, «минусовом» выводе, эффект экранирования исчезает, более того, «шум» наведённый на свободный «отрицательный вывод и соответственно на внешнюю обкладку конденсатора фактически суммируется с тем, что во внутренней.
Я проводил подобный опыт, описанный в приведённой тобой статье. НО! Если чёрный, «минусовой» вывод соединить с чем-нибудь массивным металлическим телом, типа «заземлить», то вся эта полярность летит к козе над вымя.
А вот, к примеру, у копеечных зелёненьких неполярно-биполярных электролитических ничиконовских Muse-к, упомнавшихся как-то на этой конференции, и почему-то местной публикой воспринятых в отрицательном свете, подобного «полярного» эффекта нет. То ли потому, что у них выводы короткие, то ли потому, что в них химия другая, то ли по тому, что аудиофилы их не слушали, потому что у них самих химия более торкучая.
-
Автор
JimmyNight · Опубликовано
По плате от разъема все уходит сразу в мост. Вот про биос засомневался, решил прошить повторно, и тут пришло откуда не ждали, не шьется без батареи. Придется выпаивать. Хотя с другой стороны все же работает значит он прошился хорошо в первый раз, не может же косяк быть такой узконаправленный, что то не верится в такие совпадения.
-
Автор
Zvuk. · Опубликовано
встроенной ЗК и достаТочно, а замеры надо научиться делать самому, если «подача» Сталкера (Ютуб) устроит, то посмотрите, это не трудно (сложно)
лучший прибор, по умолчанию, ноутбук с АКБ, а хороший ноутбук — ещё лучше.
«вихревое» он имеет, ни каких болтов железных и он «на массу» — как подача мВ «на ровном месте», сам тор мотать — дело не простое.
переставил на LM5046SQ, распиновка там другая, но по фигу, одной ноги и не хватает — «SC», жесть. Может и модель «пустая».
-
Автор
Zawinul · Опубликовано
@eeerwerqwerq , схемы вашего интерфейса в сети нет, зато в мануале написан тип микрофонного преампа — Xenyx. А вот, схемы пультов Ксеникс в сети имеются. Итак, видно что вы включались в линейный вход, который, как верно заметил @Александр В , есть ни что иное, как микрофонный вход с сильно пониженной делителем чувствительностью. Вот почему, включаясь в гнездо джек, сигнал микрофона был слабым.
Поэтому, включайтесь в свой интерфейс в микрофонный вход с помощью коннектора XLR-male (папа). Распайка такая:
пин 1 — экран кабеля от микрофона;
пин 2 — сигнальный микрофона;
пин 3 — соединить с пином 1.
В этом случае чувствительности будет достаточно. Важно! Ни в коем случае не включайте фантом, т.к это может повредить ваш микрофон!!
Но тут есть один нюанс. Т.к. ваш микрофон подключается по небалансной схеме (два провода: «горячий» — сигнальный и «холодный» — экранирующая оплётка), то наведённые на кабель помехи не подавляются, что будет в той или иной мере выражаться в повышенном уровне фона.
Но ситуацию с фоном можно кардинально улучшить. Дело в том, что практически все динамические микрофоны по своей сути — балансные источники, т.к. выводы их катушек изначально изолированы от корпуса микрофона. А вот дальше в бытовых микрофонах для упрощения коммутации один из выводов катушки соединяется с корпусом и припаивается к экранирующей оплётке кабеля. Поэтому советую разобрать микрофон и с помощью трёхпроводного микрофонного кабеля (витая пара в экране) и того же самого коннектора XLR-male изменить распайку на:
вывод катушки микрофона —> один из проводов витой пары —> пин 2 разъема XLR;
второй вывод катушки, который был соединён с экраном —> другой провод витой пары —> пин 3 XLR;
корпус микрофона —> экранная оплётка кабеля —> пин 1 XLR. Т.е. экранирующая оплётка теперь будет соединяться только с корпусом микрофона.
Таким образом, вы сильно ослабите фон и др. наводки. Это называется «балансный интерфейс», который в обязательном порядке примяняется в про-аудио. Бонус — такое включение неопасно для динамических микрофонов при случайной подаче фантомного питания.
Глядишь, германиевый пред уже и не понадобится. -
Автор
Armenn · Опубликовано
Пока решил проверить вот такую схему, нужно подобрать R1 (зависит от падения напряжения на светодиоде при нужном токе). При необходимости, можно ток увеличить до 100 мА дополнительно установив резистор параллельно светодиоду.
-
Автор
Armenn · Опубликовано
10 В и 2,5 В как это будет работать?
Так там не возможна правильная эксплуатация. Если отключить аккумулятор, то на выходе 210 В, (ток короткого 45 мА) Перезаряд это просто вопрос времени, когда вы оставите его заряжаться в розетке. больше чем положено.
Размеры не совсем удобные.
Мухи и комары не любят морозы.
-
Перейти к контенту
Добрый день.
Заказ на ремонт акустических активных колонок Радиотехника S70.
Итак. Корпус свободен, пропитан 0,5 л ПВА просушен.
Займемся герметизацией внутри акустического оформления.
Этап 2. Замена электролитических конденсаторов.
На следующей плате нужно остановиться поподробнее. Ручки переменных резисторов конструктивно выступают над декоративной панелью колонки. Даже незначительные удары приводят к повреждению платы.
Эту плату пришлось полностью пропаивать. Повреждение слоя защитного лака привело к значительной коррозии пайки.
На другой плате потребовался ремонт дорожек. Платы ломаются по углам вокруг крепежных винтов.
Какого-либо вмешательства в работу полосных фильтров не потребовалось.
На тыльной панели заменили разъемы подключения в пассивном варианте на «бананы».
Для интереса посмотрели АЧХ НЧ-динамика 75ГДН в районе резонанса.
Проверены настройки регулировок, в том числе, настройки параметров электромагнитной обратной связи низкочастотного динамика («ЭМОС»). Датчики «ЭМОС» в динамике «75ГДН» оказались исправными. Поэтому и было принято решение о восстановлении проектной схемы акустической системы «S-70».
В конце можно сказать, что акустические системы советского периода приятно удивляют своим звуком. Динамики парные.
Низкое качество сборки. Конструктивные недочеты. Динамики устанавливаются насухо. С герметичностью проблемы. В данной паре колонок со временем устаешь от низких частот. Регулироваться могут только средние и высокие частоты. Среднечастотный динамик не очень понравился.
В качестве бонуса закачал руководство по ремонту. Можете взять здесь.
Wert Audio.
доброго времени суток, уважаемые форумчане!
такая ситуация: есть у меня пара колонок С-70 с внутренними усилителями. и они обе не работают, а починить в нашем селе их некому, вот я и решил взяться сам. паяльник держать умею, небольшие познания электроники есть (могу различать конденсаторы от резисторов и даже от транзисторов ). я знаю точно, почему они не работают — их долго держали на перегрузке и погорели транзисторы на конечном усилителе низкой частоты унч 50-8. они там горели не раз, был тут один мастер, раза 3 перепаивал, а потом их забросили вообще. теперь я хочу восстановить их, но сами усилители уже покоцаны немного и я надумал перейти на более компактные TDA7294(7293). говорят их можно купить уже на печатной плате, остаются только проблемы подключения питания и вывода на динамики — это, соответственно первый вопрос. ну и так же вроде бы эти микросхемы работаю на невысоких токах, а по схеме унч 50-8 подключается на 40 вольт — как быть?
так же много где читал, что если не менялись конденсаторы с советского союза, то желательно их поменять (а может и диоды на входе питания?) — это второй вопрос. я прилагаю фото, если можно — на них показать, что делать, или доступно объяснить все, что меня интересует.
надеюсь на Вашу помощь, заранее всем спасибо!
Форум РадиоКот :: Просмотр темы — Radiotehnika S-70
| Автор: | Максим_Александрович [ Вс авг 07, 2011 23:07:21 ] |
| Заголовок сообщения: | Radiotehnika S-70 |
|
Доброе время суток. Когда включаю колонку слышен тихий гул герц так 50 из НЧ.Звука вобше нету. А если дотронутся до регулятора вч или сч то слышен шорох. Что это может быть?Конденсаторы заменены почти все кроме блока питания 4х2000мкф.Индикация не работает.Только лампочка сети.Как можно это исправить? |
| Автор: | Димон126 [ Вс авг 07, 2011 23:28:08 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
надо проверить земли может гдето в переходе между платами отвалилась, проверить на холодную пайку, и проследжить путь сигнала от входа до выхода где он теряетсья |
| Автор: | DiGiCat [ Вс авг 07, 2011 23:28:41 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
Питание +14V/-14V в норме? разъемы, пайки? |
| Автор: | Максим_Александрович [ Вс авг 07, 2011 23:38:36 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
DiGiCat писал(а): Питание +14V/-14V в норме? разъемы, пайки? Хмм завтра замерю.А разьемы и пайка нормально.Всё пропаивал. |
| Автор: | DiGiCat [ Вс авг 07, 2011 23:48:15 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
Инструкция по ремонту… |
| Автор: | Gigavolt [ Вс авг 07, 2011 23:55:41 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
Цитата: Конденсаторы заменены почти все кроме блока питания 4х2000мкф Меняли бы все.Эти бывало,тоже дохли. |
В любом случае от замены полудохлых конденсаторов хуже не будет,только лучше
| Автор: | Максим_Александрович [ Пн авг 08, 2011 00:12:25 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
Gigavolt писал(а): Цитата: Конденсаторы заменены почти все кроме блока питания 4х2000мкф Меняли бы все.Эти бывало,тоже дохли. Эхх.Я все транзисторы уже поменял на платах зашиты и индикации.Микросхемы тоже с к553уд2 на LM301AN.Уже долго с ней вожусь.Вот хочется послушать с эмос.Не разу не слышал как звучит. |
| Автор: | Gigavolt [ Пн авг 08, 2011 00:17:36 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
Цитата: Микросхемы тоже с к553уд2 на LM301AN А взад не пробовали?Вдруг не полный аналог?Или туфту барыги подсунули,что тоже бывает. |
| Автор: | Максим_Александрович [ Пн авг 08, 2011 00:20:05 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
Gigavolt писал(а): Цитата: Микросхемы тоже с к553уд2 на LM301AN А взад не пробовали?Вдруг не полный аналог?Или туфту торгаши подсунули,что тоже бывает. Полный.А результата что поменял микрухи ноль. |
| Автор: | Максим_Александрович [ Пн авг 08, 2011 00:43:13 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
Gigavolt писал(а): Цитата: Микросхемы тоже с к553уд2 на LM301AN А взад не пробовали?Вдруг не полный аналог?Или туфту барыги подсунули,что тоже бывает. Ну просто эти к553уд2 достать у нас ну просто негде. |
| Автор: | Максим_Александрович [ Пн авг 08, 2011 11:42:21 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
DiGiCat писал(а): Питание +14V/-14V в норме? разъемы, пайки? Замерил напряжение окозалось что криво +14v/-1.6v |
| Автор: | DiGiCat [ Пн авг 08, 2011 12:28:01 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
С питанием разберитесь, иначе дальнейшее не имеет смысла… П.С. про кнопку «Правка» не забывайте, а то от модеров можно горчичник получить, за такие сообщения… |
| Автор: | Максим_Александрович [ Пн авг 08, 2011 12:44:52 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
А что могло стать с питанием? Объясните пожалуйста я в радиотехнике не очень хорошо разбираюсь. |
| Автор: | DiGiCat [ Пн авг 08, 2011 12:56:30 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
начинайте с V8, V9, v10, R8, электролиты говорите, что поменяли уже…
|
| Автор: | Максим_Александрович [ Пн авг 08, 2011 13:48:51 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
DiGiCat писал(а): начинайте с V8, V9, v10, R8, электролиты говорите, что поменяли уже…
Кажется я нашол проблему.2 конденсатора по 2000мкф были пробиты (они шли по минусу питания). Не помогла их замена..А если отключить плату индикации то вольтаж на минусе поднимается до -8.8V. |
| Автор: | Максим_Александрович [ Вт авг 09, 2011 15:49:53 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
-14V востановили оказывается транзистор v9 кт815а здох… |
| Автор: | DiGiCat [ Вт авг 09, 2011 16:05:37 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
Не заработал? почему еще кт815а сдох, возможно не просто так, что-то сажает… Максим_Александрович писал(а): А если отключить плату индикации то вольтаж на минусе поднимается до -8.8V. ее тоже проверить бы с пристрастием… |
| Автор: | Максим_Александрович [ Вт авг 09, 2011 16:14:48 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
Заработала колонка.ток теперь новая проблема, Возбуждается эмос.Как победить? |
| Автор: | Максим_Александрович [ Вт авг 09, 2011 17:12:14 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
Всем спасибо за помошь.Колонка отлично работает!В возбуде был виноват конденсатор в унч на 100мкф. |
| Автор: | Максим_Александрович [ Ср авг 10, 2011 09:44:50 ] |
| Заголовок сообщения: | Re: Radiotehnika S-70 |
|
DiGiCat писал(а): Не заработал? почему еще кт815а сдох, возможно не просто так, что-то сажает… Максим_Александрович писал(а): А если отключить плату индикации то вольтаж на минусе поднимается до -8.8V. ее тоже проверить бы с пристрастием… Этот сдохший кт815 и просаживал всё.Теперь напряжение не проседает. |
| Страница 1 из 2 | Часовой пояс: UTC + 3 часа |
| Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group http://www.phpbb.com/ |
|
Страница 1 из 1 [ Сообщений: 26 ] Версия для печати [+] |
|
Показать сообщения за Поле сортировки |
|---|
|
Новичок Сообщения: 16
|
У меня колонки S 70 и у них не работает ЕМОС защита и индикация чем можете помочь |
Добавлено: 02:44 27.02.2008
|
Модератор Сообщения: 6190
|
Инструкция по ремонту S-70 формат djvu можно открыть этим DjVu Editor |
|
Новичок Сообщения: 16
|
А ти можеш штонибуть посоветовать? |
|
Новичок Сообщения: 16
|
За инструкцию спасибо!!!!!!! |
|
Модератор Сообщения: 6190
|
Вопрос очень обширный, какую детальку поменять, чтобы все заработало, я сказать не могу. Нужно разбирать девайс и ковырять, при этом имея соответствующие знания и оборудование. |
|
Новичок Сообщения: 16
|
Ну знания имеются а апаратури тут много не надо тестера хватит просто не совсем хочется обривать весь ЕМОС и защиту думал может ти с таким стикался |
|
Модератор Сообщения: 6190
|
не, я их не ковырял. просто схемка валялась.
зачем же сразу обрывать? ремонтируйте |
|
Новичок Сообщения: 16
|
Я вообще хотел усилок поставить на TDA 7294 как думаеш стоит? |
|
Модератор Сообщения: 6190
|
а что штатный совсем сдох? можно конечно попробовать, а питать чем будете? ей +/— 40В нужно. а штатный транс +/— 22В. я бы все-таки поигрался со встроенным усилком. |
|
Новичок Сообщения: 16
|
Да он вринципе работает а питание там какраз подходит там нужно двухполярное 27 и на родном усилке такое же |
|
Модератор Сообщения: 5658
|
TDA 7294 не лучшая микруха, но и не плохая… по всяком случае концы у неё на полевиках, наверно по лучше будет чем тот усил кторый стоит в S-70
емкостей в питальнике добавьте, тогда бас будет чище и лучше прокачиваться |
|
Новичок Сообщения: 16
|
Кстати ти не знаеш где можно нарить нормальную схему на усилок на TDA 7294 |
|
Модератор Сообщения: 6190
|
Xss С питанием я затупил, по схеме там +/— 38В. В сети есть много форумов на эту тему, вот например Форум Немного звукотехники. И ветка в нем УНЧ на TDA7294 |
|
Новичок Сообщения: 16
|
MBear ))))) Да птание там великоватое но если поставить хороший радиатор тогда она работает нормально ))))) |
|
Новичок Сообщения: 12
|
а если хорошего радиатора нету? |
|
Супермодератор Сообщения: 19323
|
Xss На Хоботе больше хвалили LM3886. T-pain
Тогда +ветродуй MBear ВегаЛаб — это часом не Томск? |
|
Модератор Сообщения: 6190
|
U-Nick сайт «Немного звукотехники» называется. Томск это или нет не знаю, я только недавно его нашел. |
|
Новичок Сообщения: 16
|
U-Nick А чем же она лутше? T-pain Я лично собираюсь ставить радиатор с куллером от проца, отдельно на каждую микросхему. |
|
Модератор Сообщения: 5658
|
MBear, на сколько я знаю, в усилке S-70 усилок как в У-101, и питание +/-26 |
|
Модератор Сообщения: 6190
|
DigiMakc
Я схему смотрел, она там кусками, один раз 22 высмотрел, потом 38
думаю автор виднее сколько там, всегда можно взять и померять |
|
Модератор Сообщения: 5658
|
угу, надо что Xss померял напругу |
|
Новичок Сообщения: 16
|
Короче собра я усилитель подал напругу 37В работает нормально но я решил его не совать в S 70 он оказался не лутше родного |
|
Модератор Сообщения: 5658
|
на чём собирали? |
|
Новичок Сообщения: 16
|
Смисле «на чем собирал» смотри више!!! |
|
Модератор Сообщения: 5658
|
и как понять «он оказался не лутше родного » ? |
|
Новичок Сообщения: 16
|
собирал на 7294 Он оказался нелутше встроеного с завода кстати н6икто не знает как на 7294 сделать емос? |
| Новая тема Ответить | Страница 1 из 1 | [ Сообщений: 26 ] |
Система акустическая 35АС-013 S70. Принципиальная электрическая схема акустического агрегата 35АС-013 S70 и его блоков, фото и внешний вид акустических колонок.
Принципиальная схема колонок
Принципиальная схема АС представлена одним рисунком. Чтобы скачать схему нажмите на рисунке правой клавишей миши , а потом пункт — Сохранить изображение.
Принципиальная электррическая схема Радиотехника 35АС-013 (S70 Radiotehnika) .
Подготовлено для сайта RadioStorage.net.
Комментарии (5):
#1 Владислав Март 18 2015
+1
ЧТО ТО СО ЗВУКОМ СИЛЬНЫЙ ХРИП, ЕСТЬ МАСТЕРА КОТОРЫЕ МОГУТ ПОМОЧЬ?
Скорее всего переломаны жгутики что идут от контактной колодки динамика к диффузору. Можно их заменить на новые(поспрашивать на радио-рынке и в магазинах), а можно попробовать сделать из нескольких проводников МГТФ в изоляции из фторопласта.
Извлеките динамики и осмотрите их, возможно получится припаять новые жгутики без полного демонтажа диффузора.
Если проблема не в жгутиках то может быть что попал песок или пыль в динамике — разобрать и почистить.
Пример ремонта динамиков: Ремонт динамиков Radiotehnika S30
#3 tvac Август 18 2015
+1
Если хрип продолжается и без подключения к звуковому источнику то скорее всего что-то с керамическим датчиком(треснул) на динамике НЧ. Просто надо отключить его
#4 Дмитрий Сентябрь 16 2015
+2
Подскажите на плате унч идет четыре провода синий.красный и два белых, забыл последовательность подключения. на печатной плате подписаны как 1.2.3.4
#5 root Сентябрь 16 2015
+3
Дмитрий, найдите схему вашего усилителя (УНЧ) и посмотрите по ней куда идут данные проводники от платы.
Изготовитель: Рижский радиозавод им. Попова.
Назначение и область применения: для высококачественного усиления и воспроизведения одного канала звуковой стереофонической программы или для воспроизведения монофонической программы. Источником программы предусмотрено использовать предварительный усилитель, имеющий регулировку уровня и тембров, а также осуществляющий коммутацию с различными устройствами: магнитофон, тюнер, электропроигрыватель и т.д. Акустическая система имеет встроенный оконечный усилитель мощности. Максимальная мощность усилителя, к которому может быть подключен пассивный вход АС 160 Вт. 35АС-013 более поздняя модель 35 АС-213.
Технические характеристики:
Диапазон воспроизводимых частот: 25 (-17 дБ) – 25000 Гц
Среднее звуковое давление при номинальной мощности в диапазоне 100-8000 Гц: 100,8 дБ
Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ±4 дБ
Чувствительность: 86 дБ
Гармонические искажения АС в диапазоне частот:
250 – 1000: 2 %
1000 – 2000: 1,5 %
2000 – 6300: 1 %
Номинальное электрическое сопротивление пассивного входа: 4 Ом
Минимальное значение полного электрического сопротивления: 3,2 Ом
Предельная шумовая (паспортная) мощность пассивного входа: 70 Вт
Предельная кратковременная мощность пассивного входа: 400 Вт
Вид низкочастотного акустического оформления: закрытый корпус
Масса: 25 кг
Габариты (ШхВхГ): 325х580х265 мм
Особенности конструкции:
Активная 3-х полосная АС закрытого типа. Для улучшения звучания на низких частотах применена электромеханическая обратная связь ЭМОС, которая осуществляется с помощью датчика ускорения в НЧ головке. С целью расширения потребительских возможностей в системе предусмотрен пассивный вход, на который к выключенной АС возможно подводить сигнал с выхода внешнего усилителя мощности.
Корпус АС выполнен в виде прямоугольного неразборного ящика из древесностружечной плиты. Использован выбор головок: 75ГДН-5-4 с датчиком ЭМОС, 15ГД-11А и 10ГД-35, выпускаемых ПО «Радиотехника».
Головки установлены на лицевой панели АС: головка НЧ — на вертикальной оси симметрии, а головки СЧ и ВЧ — слева от вертикальной оси симметрии друг над другом. Головки НЧ и СЧ обрамлены каждая декоративной накладкой, черненной или без чернения, изготовленной штамповкой из алюминиевого листа, с четырьмя крепежными отверстиями. Головка СЧ с внутренней стороны изолирована от общего объема корпуса специальным пластмассовым кожухом в форме усеченного конуса. Головка ВЧ обрамлена пластмассовой накладкой, выступающей над лицевой панелью и закрывающей одновременно всю верхнюю часть лицевой панели АС и блок индикации. Для головки ВЧ эта накладка служит рупором, улучшающим электроакустические характеристики АС в области высоких частот.
В левом углу накладки расположен декоративный шильдик с названием АС и фирменным знаком завода-изготовителя. В правой части накладки расположены ручки регуляторов уровни СЧ и ВЧ с нанесенными шкалами; регуляторы обеспечивают раздельную регулировку СЧ и ВЧ в пределах ±3 дБ в диапазонах 500-5000 Гц и 5-25 кГц соответственно. Рядом с ручками регуляторов уровня расположена панель индикаторов уровня мощности выходного сигнала усилителя, имеющих пять значений уровня. Шкала индикаторов проградуирована: +3 дБ, 0 дБ, — 10 дБ, — 20 дБ, — 30 дБ, — 40 дБ. При этом индикатор уровня мощности «0 дБ» срабатывает при напряжении выходного сигнала, соответствующем мощности 35 Вт, а индикатор уровня мощности +3 дБ — при напряжении, соответствующем паспортной мощности. На этой же панели расположен индикатор включении АС в сеть. На лицевой панели расположены также пластмассовые втулки для крепления декоративной рамки с тканью.
Внутренний объем АС около 35 л. С целью уменьшения влияния на АЧХ звукового давления и качество звучания АС внутренний объема корпуса заполнен звукопоглотителем, представляющим собой маты из технической ваты, обтянутые марлей. Маты расположены на внутренних поверхностях стенок корпусов. На задней стенке корпуса расположена панель усилителя мощности, смонтированного на внутренней стороне панели. На ее наружной стороне находятся: радиатор мощных транзисторов, разъемы для подключения предварительного усилителя, кнопка для включения сети, шнур для подключения сети, клеммы пассивного входа и декоративный шильдик с указанием основных технических характеристик. Кроме того, на задней стенке корпуса в верхней его части установлено шасси, на котором расположены: блок усиления и защиты, плата питания, модуль УНЧ. Внутри корпуса на задней его стенке расположена плата пассивных фильтров, обеспечивающих электрическое разделение НЧ, СЧ и ВЧ полос АС. Частоты разделения полос: 750 и 5000 Гц.
Схема и фото электрических фильтров, без усилителя, но с датчиком ЭМОС:
Руководство по эксплуатации на диске.
доброго времени суток, уважаемые форумчане!
такая ситуация: есть у меня пара колонок С-70 с внутренними усилителями. и они обе не работают, а починить в нашем селе их некому, вот я и решил взяться сам. паяльник держать умею, небольшие познания электроники есть (могу различать конденсаторы от резисторов и даже от транзисторов ). я знаю точно, почему они не работают — их долго держали на перегрузке и погорели транзисторы на конечном усилителе низкой частоты унч 50-8. они там горели не раз, был тут один мастер, раза 3 перепаивал, а потом их забросили вообще. теперь я хочу восстановить их, но сами усилители уже покоцаны немного и я надумал перейти на более компактные TDA7294(7293). говорят их можно купить уже на печатной плате, остаются только проблемы подключения питания и вывода на динамики — это, соответственно первый вопрос. ну и так же вроде бы эти микросхемы работаю на невысоких токах, а по схеме унч 50-8 подключается на 40 вольт — как быть?
так же много где читал, что если не менялись конденсаторы с советского союза, то желательно их поменять (а может и диоды на входе питания?) — это второй вопрос. я прилагаю фото, если можно — на них показать, что делать, или доступно объяснить все, что меня интересует.
надеюсь на Вашу помощь, заранее всем спасибо!
Добрый день.
Заказ на ремонт акустических активных колонок Радиотехника S70.
Итак. Корпус свободен, пропитан 0,5 л ПВА просушен.
Займемся герметизацией внутри акустического оформления.
Этап 2. Замена электролитических конденсаторов.
На следующей плате нужно остановиться поподробнее. Ручки переменных резисторов конструктивно выступают над декоративной панелью колонки. Даже незначительные удары приводят к повреждению платы.
Эту плату пришлось полностью пропаивать. Повреждение слоя защитного лака привело к значительной коррозии пайки.
На другой плате потребовался ремонт дорожек. Платы ломаются по углам вокруг крепежных винтов.
Какого-либо вмешательства в работу полосных фильтров не потребовалось.
На тыльной панели заменили разъемы подключения в пассивном варианте на «бананы».
Для интереса посмотрели АЧХ НЧ-динамика 75ГДН в районе резонанса.
Проверены настройки регулировок, в том числе, настройки параметров электромагнитной обратной связи низкочастотного динамика («ЭМОС»). Датчики «ЭМОС» в динамике «75ГДН» оказались исправными. Поэтому и было принято решение о восстановлении проектной схемы акустической системы «S-70».
В конце можно сказать, что акустические системы советского периода приятно удивляют своим звуком. Динамики парные.
Низкое качество сборки. Конструктивные недочеты. Динамики устанавливаются насухо. С герметичностью проблемы. В данной паре колонок со временем устаешь от низких частот. Регулироваться могут только средние и высокие частоты. Среднечастотный динамик не очень понравился.
В качестве бонуса закачал руководство по ремонту. Можете взять здесь.
Wert Audio.
В общем сбылась моя мечта, приобрел колонки. В пассивном режиме работают как положено. Одна колонка признаки жизни подает, включаешь и идет трансформаторный гул. Со второй колонкой всё сложнее; включаю, срабатывает реле и ничего не происходит, никаких звуков, никаких признаков жизни, если с первой колонкой еще более менее понятно, что есть причина гула, тот тут мне возможно не разобраться.
Немного помучившись, вторая колонка подала некоторые признаки жизни. Странно то, что индикаторная панель не падает признаков питания, включил, колонка загудела, подал звуковой сигнал, но ничего, в итоге пару щелчков тумблером «сеть» гудение исчезло и при включении теперь порой вырывается щелчок…на этом пока всё…
Вторая колонка заработала посредством перестановки панели индикации с первой колонки, панель работает, колонка поёт, но тихо. На этом пока выявление причин неисправностей остановлен, голова уже под вече не варит, что, куда и откуда
панель от второй колонки, что не работает, поставил на первую колонку, результат — панель не работает.
Познания в радиотехнике самые минимальные у меня, паяльник и мультиметр — весь мой арсенал инструментов.
Форум РадиоКот • Просмотр темы — 35АС-013 (S-70) Возбуждение ЭМОС
Сообщения без ответов | Активные темы
| ПРЯМО СЕЙЧАС: |
| Автор | Сообщение | ||
|---|---|---|---|
|
|
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
||
Зарегистрирован: Вс окт 11, 2009 18:15:27 Рейтинг сообщения: 0 |
а я планирую глобальную передулку колонок таким образом |
||
| Вернуться наверх |
Профиль |
||
 |
Добавлено: Вс авг 08, 2010 15:25:27
| Реклама | |
|
|
ПАУЛЬ |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
||
Карма: 20 Рейтинг сообщений: 38
Зарегистрирован: Ср сен 16, 2009 22:39:52 Рейтинг сообщения: 0 |
Дерзай. Потим похвастаешься или пожалуешься)))))))) |
||
| Вернуться наверх | |||
|
| Реклама | |
|
|
|
|
|
glacier |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
||
Зарегистрирован: Вс окт 11, 2009 18:15:27 Рейтинг сообщения: 0 |
да все будет хорошо, я так думаю по крайней мере. |
||
| Вернуться наверх | |||
|
|
sem238 |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
||
Зарегистрирован: Вс мар 28, 2010 19:12:34 Рейтинг сообщения: 0 |
Обнаружил проблему. Не герметичный бокс СЧ. Владельцы, проверьте у себя плс. |
||
| Вернуться наверх | |||
|
| Реклама | |
|
Новинки и хиты: DC/DC-преобразователи MORNSUN для железнодорожного применения
В электронном оборудовании железнодорожного транспорта востребованы DC/DC-преобразователи, которые соответствуют определенным отраслевым стандартам (EN50155, EN50121, EN45545-2, EN61373). В этих нормативных документах содержатся практически все необходимые требования к компонентам, применяемым в ЖД-оборудовании. Подробнее>> |
|
|
gadzila |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
|
Зарегистрирован: Сб ноя 20, 2010 00:44:06 Рейтинг сообщения: 0 |
Здравствуйте форумчане. Хочу поделиться историей ремонта пары колонок S70. Приобрел я пару таких колонок 1987 года выпуска. До меня их никто не вскрывал. В одной колонке наблюдалось возбуждение НЧ звена, выражавшееся в хаотичных хлопках басовика. При отключении шлейфа датчика ЭМОС от блока УЗ, возбуждение пропало. Подозрение пало на сам датчик ЭМОС, что расположен под пылезащитным колпаком НЧ динамика. Недолго думая с помощью жидкости для снятия лака отклеил пылезащитный колпак и взору открылась следующая картина. Пеьзокерамическая трубочка датчика была черная от окислов и в держателе пьезоэлемента был плохой электрический контакт с окисленными электродами пьезоэлемента, отсюда возникали хаотичные хлопки и дерганья НЧ динамика. Я заменил подозрительный пьезоэлемент таким же, взятым из пьезоэлектрического звукоснимателя ГЗКУ631Р широко применявшийся в электрофонах 2,3 класса. Собрал плату датчика, установил, включил колонку, возбуждение ЭМОС, исчезло. |
| Вернуться наверх | |
|
| Реклама | |
|
| Реклама | |
|
Новые DRS-240/480 – интеллектуальные ИБП (UPS) от MEAN WELL на DIN-рейку в Компэл
Компания MEAN WELL разработала две серии многофункциональных интеллектуальных источников бесперебойного питания на DIN-рейку – DRS-240 и DRS-480 – с выходной мощностью 240 и 480 Вт. Новые ИБП сочетают в одном корпусе AC/DC-источник питания, контроллер заряда/разряда АКБ и контроллер управления и мониторинга с возможностью программирования. Подробнее>> |
|
|
glacier |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
||
Зарегистрирован: Вс окт 11, 2009 18:15:27 Рейтинг сообщения: 0 |
вырубай нафик ЭМОС если возбуждается |
||
| Вернуться наверх | |||
|
|
korkot00 |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
|
Зарегистрирован: Пн ноя 21, 2011 20:55:45 Рейтинг сообщения: 0 |
Всем здравствуйте. |
| Вернуться наверх | |
|
|
anval |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
|
Зарегистрирован: Сб ноя 26, 2011 20:48:09 Рейтинг сообщения: 0 |
Полностью восстановил s-70.Звучит великолепно.Но с удивлением обнаружил, что при легком постукивании по плате УЗ слышится звук в головках, как по микрофону.При сильном стуке срабатывает защита.Конденсаторы поменяны, микруха LM301.В чем прикол? |
| Вернуться наверх | |
|
|
oleg_1 |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
|
Карма: 4 Рейтинг сообщений: 20
Зарегистрирован: Пт мар 04, 2011 21:04:12 Рейтинг сообщения: 0 |
Придется проверить все детали, которые на ней установлены. Это так называемый «микрофонный» эффект. |
| Вернуться наверх | |
|
|
anval |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
|
Зарегистрирован: Сб ноя 26, 2011 20:48:09 Рейтинг сообщения: 0 |
Спасиб! Только что поменял конд 0,01 мк в цепи микрухи .Неисправность исчезла.Хотя он в цепи питания, по идее не должно такого быть.Может дефектная пайка была ,а я не заметил. S-70 рулит!!!! Удивлен до безобразия! |
| Вернуться наверх | |
|
|
oleg_1 |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
|
Карма: 4 Рейтинг сообщений: 20
Зарегистрирован: Пт мар 04, 2011 21:04:12 Рейтинг сообщения: 0 |
Ну что Вы, здесь — как в жизни, всё может быть |
| Вернуться наверх | |
|
.|
korkot00 |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
|
Зарегистрирован: Пн ноя 21, 2011 20:55:45 Рейтинг сообщения: 0 |
Конденсаторы заменил. |
| Вернуться наверх | |
|
|
oleg_1 |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
|
Карма: 4 Рейтинг сообщений: 20
Зарегистрирован: Пт мар 04, 2011 21:04:12 Рейтинг сообщения: 0 |
Методику наладки можно найти в «Радио», 90-х годов какой-то номер, не помню какой. Где-то есть он у меня, если найду — отпишу. Попробуйте поискать сами, там усилитель с ЭМОС и АС на 30 ГД-1, динамик оснащается датчиком, как раз таким и можно заменить вышедший из строя. |
| Вернуться наверх | |
|
|
AtlaS62 |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
|
Зарегистрирован: Вт ноя 08, 2011 20:14:32 Рейтинг сообщения: 0 |
Здравствуйте Коты и Кошки.Есть пара S-70 ,на одной из них дохлая пищалка 6гдв6-16.Подскажите что можно поставить взамен .Найти такую же не смог. |
| Вернуться наверх | |
|
|
korkot00 |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
|
Зарегистрирован: Пн ноя 21, 2011 20:55:45 Рейтинг сообщения: 0 |
Датчик нерабочий. |
| Вернуться наверх | |
|
|
korkot00 |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
|
Зарегистрирован: Пн ноя 21, 2011 20:55:45 Рейтинг сообщения: 0 |
|
| Вернуться наверх | |
|
|
AtlaS62 |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
|
Зарегистрирован: Вт ноя 08, 2011 20:14:32 Рейтинг сообщения: 0 |
korkot00,спасибо за ссылку,наверно буду заказывать хотя цена …. |
| Вернуться наверх | |
|
|
korkot00 |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
|
Зарегистрирован: Пн ноя 21, 2011 20:55:45 Рейтинг сообщения: 0 |
не подскажите — в ГЗП-310 не такой же датчик стоит ? просто это самые дешёвые иглы сейчас за рублей 70-100 можно купить. |
| Вернуться наверх | |
|
|
oleg_1 |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
|
Карма: 4 Рейтинг сообщений: 20
Зарегистрирован: Пт мар 04, 2011 21:04:12 Рейтинг сообщения: 0 |
Сравните их по характеристикам (входное сопротивление последующего каскада (корректора |
| Вернуться наверх | |
|
|
korkot00 |
Заголовок сообщения: Re: 35АС-013 (S-70) Возбуждение ЭМОС
|
|
Зарегистрирован: Пн ноя 21, 2011 20:55:45 Рейтинг сообщения: 0 |
пьезотрубку (датчик) нашёл — вопрос как теперь подпаять выводы ? |
| Вернуться наверх | |
|
Кто сейчас на форуме |
|
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 6 |
| Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете добавлять вложения |
