Qiachip 433 мгц инструкция по применению на русском

Инструкция:

Проверьте видео-инструкцию через компьютер.
1. Удалите имеющиеся данные: 8 раз нажмите кнопку обучения. Ответ: светодиодный индикатор мигает 7 раз.
2. Код дистанционного обучения: нажмите клавишу обучения один раз, два или три раза (см. Ниже).
Включается Светодиодный индикатор: режим обучения активен. Нажмите любую кнопку пульта дистанционного управления.
Светодиодный индикатор мигает три раза: обучение успешно завершено.
3. Тест: после вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления.
Больше передатчиков с различными идентификаторами можно узнать и сохранить дополнительно, начиная с шага 2.
Смесь различных режимов возможно.
Использование кнопок (устанавливает режим и запускает процесс сопряжения):
Нажмите один раз: режим инчинга (мгновенный режим)
Пресс дважды: с встроенной функцией спуска затвора режим (распорная-режим 4 Каналы)
Нажмите три раза: блокированный режим (выбранный канал активен и очищен, если другой канал становится активным)

Описание модуля приемника:

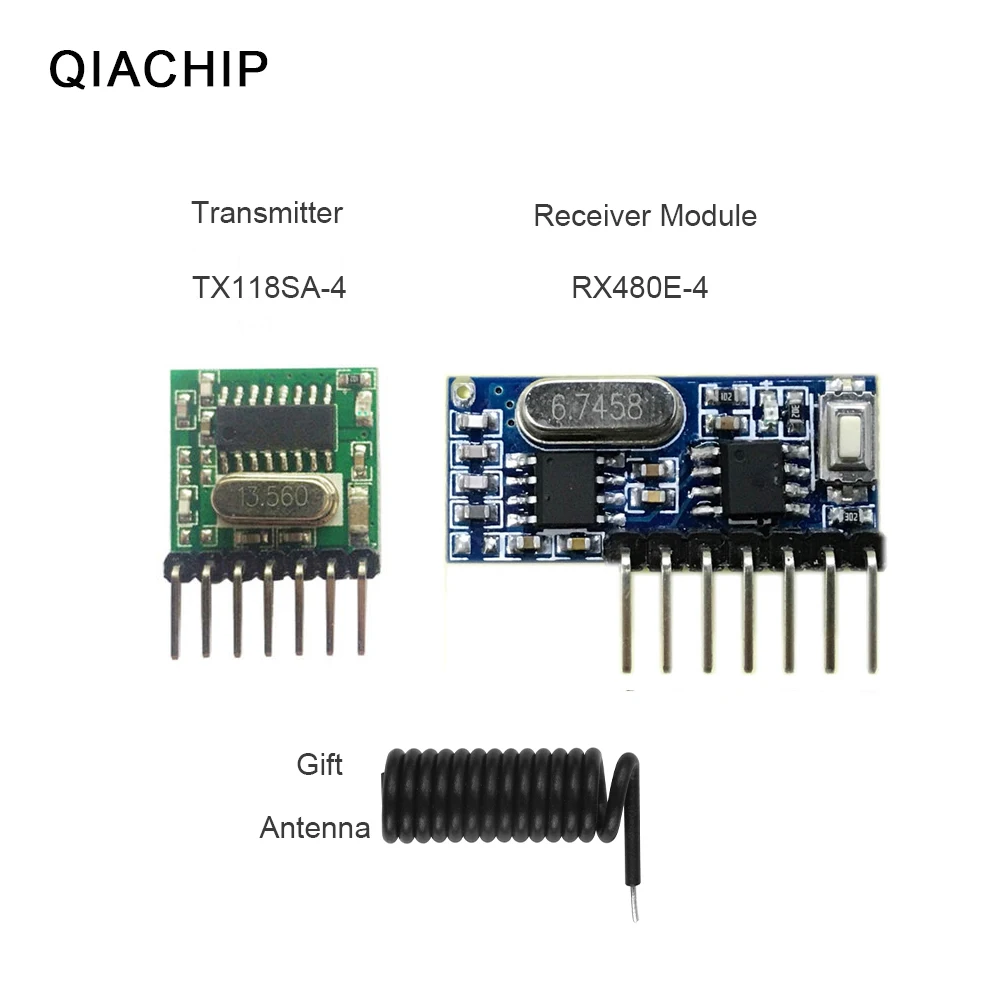

Модель изделия: RX480E-4
Рабочее напряжение: 3 В постоянного тока-5 В
Ток покоя: ≤ 5 мА
Выходной ток: 10 мА
Рабочая частота: 433 МГц
Чувствительность приема:-108дб
Расстояние получения: 15 метров выше
Диапазон частот: ± 0,2 МГц
Режим работы: инчинг, самоблокировка, блокировка

Описание передающего модуля:

Модель изделия: TX118SA-4
Рабочее напряжение: 3 В постоянного тока-24 В
Мощность передачи: 11dbm
Расстояние: 25 метров выше
Ток излучения: 10 мА
Скорость Огня: максимум 10 КБ/с
Модуляции: ASK
Кодирование: Обучающий код EV1527

Данные антенны 433 МГц:

Номер модели: ANT-240
Выпрямленная Длина этой антенны составляет около 25 мм, внешний диаметр составляет около 6 мм после намотки, и конец разделен оловом около 3 мм; диаметр медной проволоки 0,5 мм, и наружный диаметр составляет 1,3 мм.
Цвет черного цвета.
Можно использовать как приемный модуль, так и передающий модуль.

Примечание: различные варианты включают различные упаковки

Посылка 1:

1 * RX480E-4 модуль приемника

Посылка список 2:

1 * TX118SA-4 модуль передатчика

Посылка 3 мм Толщина:

1 * Антенна для 433 МГц

Посылка список 4:

1 * RX480E-4 модуль приемника
1 * TX118SA-4 модуль передатчика
1 * Антенна для 433 МГц

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.
Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается.
Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, отключение реле.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.
Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.
Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

Нажмите клавишу обучения на приемнике дважды, она переходит в режим переключения.
Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.
Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.
Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучение включено, второй раз обучение выключено.
Например: Кнопка A = ON, кнопка B = OFF
Нажмите клавишу обучения на приемнике в три раза, она переходит в режим фиксации.
Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится.
Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз.
Нажмите кнопку дистанционного управления B. Светодиодный фонарик для 5 раз
Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.
A = ON, B = OFF.

Источник

July 21, 2020

•

Latched •

Latching •

Momentary •

RF •

RX480E •

Toggle •

User manual

Operating Introduction

Clearing the code :
Push the learning button on the receivers for 8 times , the codes will be cleaned .
After clearning the code, all the remote control cannot work any more.

Learning the code :(momentary)
Push the learning key on the receiver once time , it comes into momentary setting mode .
Wait for a moment , the LED will be off , it comes into learning state .
Push the remote button , LED indicator on the receiver board will flash then come off .
After 3 seconds, the LED indicator will be on again , learning successfully .

Learning the code : ( Toggle )
Push the learning key on the receiver twice time , it comes into toggle setting mode
Wait for a moment , the LED will be off , it comes into learning state .
Push the remote button,LED indicator on the receiver board will flash then come off.
After 3 seconds , the LED indicator will be on again , learning successfully .

Learning the code Latching )
Note: When you choose for latching mode , in order to learn more remote control , you need to learn two different button , the first time learnt is for «ON», the second time learnt for «OFF».
For example : button A = ON , button B = OFF
Push the learning key on the receiver triple time , it comes into latching mode .
Wait for a moment , the LED indicator on the receiver board will flash then come off.
Push the remote button A .
LED flash for 5 times .
Push the remote button B .
Led flash for 5 times .
After 3 seconds , the LED indicator will be on again , learning successfully.
A = ON , B = OFF .

Applications

1.wireless power switch, socket, remote control switch, receiver module,
2. access control, electric cars, motorcycles, automobile anti-theft products, remote door openers, closers control system
3. security, surveillance systems, home security products, electric doors, alarm host, alarm
4. rooms controls, shutter doors, windows, remote control socket, remote control LED, remote audio remote control electric doors, garage door remote control, remote control retractable doors, remote rolling gates, sliding door
5. smart home products, remote control curtains, remote MP3, audio

Specifications

Model Number:RX480E-4
Working Temperature : -25~75C
Receive Sensitivity: -108dB
Quiescent Current : <=5mA
Working Voltage : DC3.3~5V
Working Frequency: 433.92MHz
Support encoding chip model: EV1527, PT2262
(Others can be customized,but at least 1000pcs)

Function

Pin-out instructions:
GND : groud or negative pole
+V : DC3.3~5V input
D0: Data output
D1: Data output
D2: Data output
D3: Data output
VT: Output
Working mode:Point move, self-locking, interlocking
The output: 4 channel CMOS level signal Corresponding to the remote control ABCD 4 buttons.

Introduction of working mode:

1. Press the learning button on the module 1 time. After the remote controller learns, it enters the jog mode;
2. Press the learning button on the module twice, and the remote controller will enter the self-locking mode after learning;
3. Press the learning button on the module 3 times, and the remote controller will enter the interlock mode after learning;
4. Press the learning button on the module 4 times. After the remote control learns,
Enter two-way self-locking + two-way jog mode;
5. Press the learning button on the module 5 times. After the remote control learns,
Enter two-way jog + two-way interlock mode;
6. Press the learning button on the module 6 times. After the remote control learns,
Enter two-way self-locking + two-way interlocking mode;
7. Press the learning button on the module 7 times. After the remote control learns,
Enter two-way interlock + two-way interlock mode;
Explanation of the purpose of this LED output signal:
When any button of the remote control is pressed, the receiving end decodes and decodes correctly, the LED will output a high-level signal 1. When the remote control button is released, the LED output will become 0.
That is: it will be output only when the reception is valid and decoded correctly.

Wiring schematic diagram of RX480E and TX118SA

Shop now

← Older Post

Newer Post →

Источник

Описание

QIACHIP 433 mhz беспроводной широкий преобразователь напряжения и декодирующий ресивер 4 CH выходной модуль для 433,92 Mhz пульты дистанционного управления

Эта посылка не включает антенну.

Применение окружающей среды

1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,
2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками
3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация
4. комнаты управления, двери затвора, окна, разъем дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, гаражные двери дистанционного управления, пульт дистанционного управления выдвижными дверями, удаленные раздвижные ворота, раздвижные двери
5. Продукты умного дома, занавески дистанционного управления, удаленные MP3, аудио

Описание продукта:

[
Передатчик
Модуль]
Модель: TX118SA-4

Модель: TX118SA-4 Мощность передачи: 11dbm Расстояние: 200 м Выбросов ток: 10MA Ток в режиме ожидания: менее 3UA Скорострельность: максимум 10 КБ/с Передача отклонение: +/-7. 5 кГц/узкополосного излучения Модуляции: ASK Рабочее напряжение: DC 3 V-24 V Кодирование: EV1527 1527 код обучения Настраиваемый Специальный Код: Тип MCU. Дополнительный фиксированный тип кодирования: PT2262/EV1527/HT6P20B (Минимальный заказ: 500 шт.) Ключевые данные: A, B, C, D группы из 4 входов могут быть объединены в 15 групп. Ток в режиме ожидания: <3UA Каждый модуль имеет уникальный код ID-адреса. Все модули K1-K4 четырьмя кодами ключей одинаковы.

Шпильки инструкция

-: Отрицательный источник питания +: Положительный источник питания, постоянный ток 3-24 В K1: внешние входные клавиши, короткий к наземному запуску передачи данных в 1, Кнопка A на пульте дистанционного управления. K2: внешние входные клавиши, короткие на заземление 2 запуска передачи данных, эквивалент кнопки дистанционного управления B. K3: внешние входные клавиши, короткий к наземному запуску передачи данных 3, эквивалент ключа C на пульте дистанционного управления. K4: внешние входные клавиши, короткие до заземления 4 запуска передачи данных, эквивалент дистанционного управления D клавишами. ANT: передающая антенна Стандартная схема приложения показана ниже

[Модуль приемника] Модель продукта: RX480-E4

Рабочее напряжение: DC3.3 ~ 5 В Потребляемый ток: ≤5mA Выходной ток: 10 мА Рабочая частота: 433 МГц Чувствительность приема:-108 дБ Расстояние приема: 15 метров выше Диапазон частот: ±0. 2 МГц Рабочая температура:-25 ~ 75 Режим работы: Мгновенный режим, самоблокировка (тумблер-режим 4 каналов), блокировка Выход: 4-канальный КМОП-сигнал уровня, соответствующий пульту дистанционного управления ABCD 4 кнопки.

Примечание:
Совместимый тип кодирования передатчика: EV1527
Если ваши передатчики не используют кодировку EV1527,

Они не будут подключены к приемнику.

Шпильки инструкция

GND: наземный или отрицательный полюс

+ V: постоянный ток 3,3 ~ 5 в вход

D0: вывода данных

D1: вывода данных

D2: вывода данных

D3: вывода данных

VT: Выход

Инструкции

Как для программирования:

1. Удалить имеющиеся данные:Нажмите кнопку обучения 8 раз(На приемнике). Ответ: светодиодный фонарик 7 раз..

2. Обучающий удаленный Код:Нажмите клавишу обучения (На приемнике) Один, два или три раза (см. Ниже).

Светодиодный включается:Режим обучения активен. Нажмите любую кнопку пульта ДУ.

Светодиодный индикатор мигает три раза:Обучения успешно завершено.

3. Тесты:После вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления.

Больше передатчиков с различными идентификаторами ID можно дополнительно, начиная с шага 2.

Возможна смесь различных режимов.

Использование кнопок (Настройка режима и запуск процесс сопрясопрясопряжения):

Пресс один раз (На приемнике) : Режим инчинга (мгновенный режим)

Пресс в два раза (На приемнике) : Режим самоблокировки (тумблер-режим 4 каналов)

Пресс три раза (На приемнике) : Режим блокировки (выбранный канал активен и очищен, если другой канал становится активен)

(Эта инструкция предоставляется Манфредом, спасибо Манфреду)

Источник

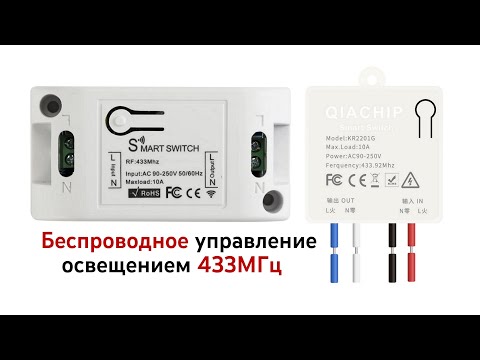

QIACHIP KR2201WR Wi-Fi релейный переключатель RF433 Tuya Remote Control 433MHz

Предупреждение о безопасности

Это устройство предназначено только для использования в помещении.
Это устройство не должно подвергаться воздействию капель или брызг воды или любых других опасных источников.
Это устройство должно устанавливаться только взрослыми.
Не устанавливайте рядом с источниками тепла.
Не используйте это устройство с диммерами.
Не используйте это устройство в полностью закрытых светильниках. Используйте это устройство только в открытых светильниках.
Если это устройство намного тяжелее заменяемого, увеличение веса может снизить механическую стабильность некоторых светильников и светильников.ampдержатели и могут нарушить контакт и lamp удержание.
РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ：ИСПОЛЬЗОВАНИЕ В СУХОЙ
ТОЛЬКО МЕСТА. Не устанавливайте это устройство мокрыми руками.

Схема подключения

* Пожалуйста, не устанавливайте электричество *

Примечание: Рабочие режимы RF должны быть реализованы с помощью пульта дистанционного управления QIACHIP (передатчик) и контроллера (приемник/переключатель беспроводного дистанционного управления). Нет гарантии, что пульты дистанционного управления других марок будут работать должным образом.

Эксплуатация

Примечание. Красный индикатор указывает на то, что «интеллектуальный переключатель» перешел в состояние сопряжения с пультом дистанционного управления.

Описание режима ручного переключения

Без пульта дистанционного управления нажатие кнопки настройки «умный переключатель» включит его, а нажатие кнопки настройки «умный переключатель» выключит его.

Описание настройки режима блокировки (Нажмите на пульт дистанционного управления, чтобы включить его, затем нажмите, чтобы выключить его. Этот режим подходит для 1 кнопки пульта дистанционного управления для управления 1 «умным переключателем»)
Метод настройки: Дважды нажмите кнопку настройки на «умном переключателе», красный индикатор начнет мигать, а затем загорится; нажмите кнопку, которая должна быть сопряжена на пульте дистанционного управления, когда красный индикатор мигает, он гаснет, и настройка режима фиксации выполнена успешно.

Настройка режима переключения Описание (та же кнопка, нажмите и удерживайте, чтобы открыть, отпустите, чтобы закрыть.)
Нажмите кнопку «Настройки» на приемнике один раз, подождите, пока загорится светодиод, и войдите в состояние настройки; затем нажмите кнопку (например, кнопку A) на пульте дистанционного управления один раз, когда индикатор на приемнике замигает и погаснет, настройка режима переключения выполнена успешно.

Настройка режима толчкового режима Описание (Та же клавиша, нажмите и удерживайте, чтобы открыть, отпустите, чтобы закрыть.)
Метод настройки: нажмите кнопку соответствия кода на «умном переключателе» 4 раза, красный индикатор мигает и загорается; нажмите кнопку, которая должна быть сопряжена на пульте дистанционного управления, когда красный индикатор мигает, он гаснет, и режим самоблокировки успешно установлен.

Сброс:
После нажатия кнопки обучения приемника 8 раз приемник удалит все данные дистанционного управления в своей памяти. Когда светодиод приемника мигает, функция сброса завершена.

ЗАМЕТКА
1) Не подключайте провод при включенном питании, выключите питание для подключения и включите питание после проверки и подтверждения правильности.
2) Когда громкость пульта дистанционного управленияtage низкий, пожалуйста, замените батарею вовремя (когда батарея пульта дистанционного управления voltage низкий, расстояние дистанционного управления, как правило, становится короче).
3) При использовании беспроводных электронных продуктов избегайте металлических масок, больших электронных устройств, электромагнитных полей и других сильных источников помех, чтобы избежать короткого расстояния между пультом дистанционного управления и приемником или нарушения нормальной работы.
4) Не используйте этот электронный продукт не по назначению. Неправильное использование снижает производительность и срок службы изделия. В тяжелых случаях это повредит продукт и создаст скрытые опасности для вашей безопасности.

Как подключить устройство к Wi-Fi?

* Световой индикатор (светодиод) горит зеленым цветом, что устройство соответствует функции WIFI Прежде всего:

Включите интеллектуальный переключатель и убедитесь, что телефон подключен к сети Wi-Fi в диапазоне частот 2.4 ГГц; включить Bluetooth телефона.
Убедитесь, что устройство, мобильный телефон и маршрутизатор находятся близко друг к другу.
Загрузите и откройте приложение:
Найдите «Smart Life» в App Store или отсканируйте приведенный ниже QR-код, чтобы загрузить и установить приложение;
Для первой загрузки и использования нажмите кнопку «Создать новую учетную запись» для регистрации;
Если у вас уже есть учетная запись, нажмите кнопку «Войти с существующей учетной записью».
Сброс интеллектуального переключателя: нажмите и удерживайте кнопку на интеллектуальном переключателе более 6 секунд, пока светодиодный индикатор на нем не начнет быстро мигать.
Откройте приложение «Smart Life», нажмите «+» в правом верхнем углу, чтобы перейти на страницу добавления устройства, а затем выберите «Автоматическое сканирование» (пожалуйста, включите функцию Bluetooth телефона перед выполнением этой операции), чтобы начать поиск поблизости устройства, которые необходимо добавить. После обнаружения устройства, которое нужно добавить, значок и имя устройства появятся на странице приложения или всплывет всплывающая страница, затем следуйте инструкциям приложения, чтобы добавить устройство.

После того, как интеллектуальный коммутатор успешно подключен к Wi-Fi, светодиод всегда горит, вы можете увидеть новое добавленное устройство на домашней странице приложения Smart Life.

Как подключиться к сторонним приложениям, таким как Alexa и Google Assistant?
При использовании стороннего интеллектуального динамика для подключения сначала необходимо загрузить стороннее приложение и зарегистрировать учетную запись, например Amazon Alexa; затем добавьте устройство в «Smart Life APP», откройте страницу управления устройством, щелкните в правом верхнем углу (см. рисунок ниже), а затем перейдите на страницу информации об устройстве, где вы можете изменить имя устройства, и вы можно просмотреть сведения о приложении, контролируемом третьей стороной, поддерживаемом устройством, выбрать приложение, которое необходимо подключить, например Alexa, щелкнуть значок, чтобы войти в интерфейс привязки, а затем нажать. Страница предлагает операцию. (см. рисунок ниже)

Технические характеристики изделия

Vol входtagе: 90–250 В переменного тока, 50/60 Гц
Макс. Ток: 10A

Максимальная мощность нагрузки:
Резистивная нагрузка: 2200 Вт (220 В переменного тока)
Лампа накаливания lamp: 2200 Вт (220 В переменного тока)
Индуктивная нагрузка: 500 Вт (220 В переменного тока)
Емкостная нагрузка: 200 Вт (220 В переменного тока)
Энергосберегающий лamp: 300 Вт (220 В переменного тока)

Рабочая частота РФ: 433 МГц
Расстояние дистанционного управления RF: открытая площадка более 25 метров

* Отсканируйте QR-код, чтобыviewэлектронное руководство

Предупреждение,
Это устройство соответствует части 15 правил FCC. Эксплуатация зависит от следующих двух условий: (1) это устройство не должно создавать вредных помех, и (2) это устройство должно принимать любые получаемые помехи. включая помехи, которые могут вызвать нежелательную работу.

Изменения или модификации, прямо не одобренные стороной, ответственной за соответствие, могут лишить пользователя права на эксплуатацию оборудования.
ПРИМЕЧАНИЕ. Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно не установлено и не используется в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в конкретной установке. Если это оборудование создает вредные помехи для радио- или телевизионного приема, которые можно устранить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:
— Изменить ориентацию или местоположение приемной антенны.
— Увеличьте расстояние между оборудованием и приемником.
— Подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
— Обратитесь за помощью к дилеру или опытному специалисту по радио/fV.
ПРИМЕЧАНИЕ: Это устройство и его антенна (антенны) не должны располагаться рядом или работать вместе с любой другой антенной или передатчиком.

Заявление о воздействии радиочастотного излучения
Для обеспечения соответствия рекомендациям Федеральной комиссии по связи по радиочастотному излучению это оборудование должно устанавливаться и эксплуатироваться на расстоянии не менее м от излучателя вашего тела. Это устройство и его антенна (антенны) не должны располагаться рядом или работать вместе с какой-либо другой антенной или передатчиком.

Документы / Ресурсы

События

Источник

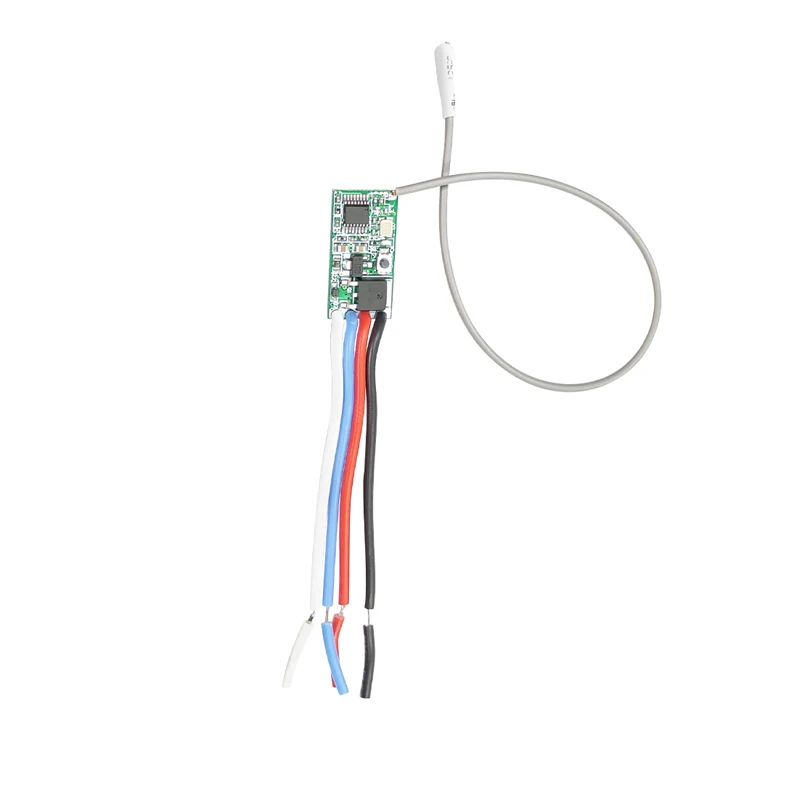

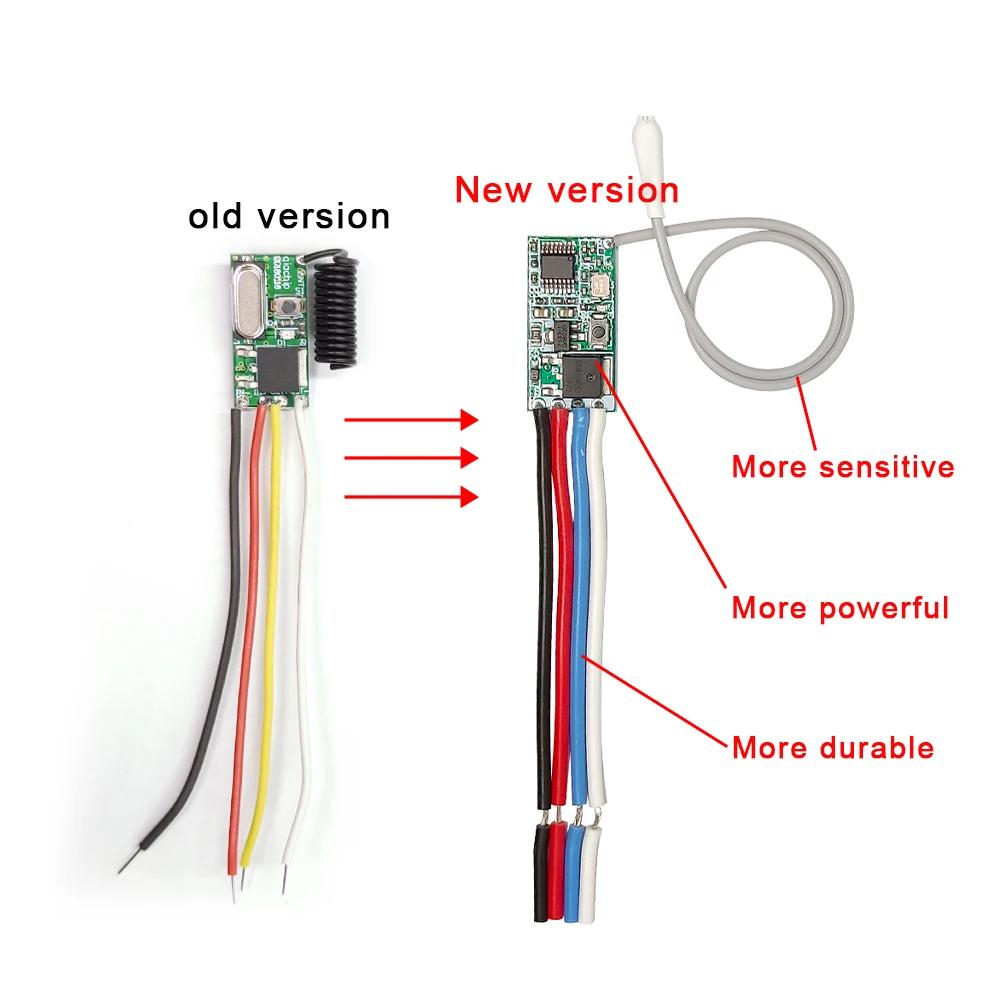

Особенности:Светодиодный светильник с беспроводным управлением, Рождественская елка, светильникДлинное рабочее напряжениеУльтра низкая мощность, высокая чувствительностьСпецификация:Рабочее напряжение: DC 3,6 V ~ 24VМаксимальная нагрузка: 2АСтатический ток: 3,6 мА ~ 5.5маРабочая частота: 433 МГцЧувствительность приема: > -107dBmВыход AC/DC 3,6 V ~ 24VРазмеры: 22,5 мм x 11 мм x 8 мм (длина х ширина х высота)Мини-размер поддерживает формат кодирования 1527 код обученияВход AC/DC 3,6 V ~ 24VВыход AC/DC 3,6 V ~ 24VРежим модуляции: ASK (Супергетеродинный)Внешний размер: 22,5 мм x 11 мм x 8 мм (длина х ширина х высота)Количество хранимых пультов дистанционного управления: < 10Режим работы: Мгновенный, переключаемый, режим фиксацииСтиль обучения: кнопка обученияРабочая температура: -20 градусов 80 градусовПосылка включает:1 шт. * светильник Модуль приемника переключателя

Инструкция:О режиме работы:Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.Шаги:Чистый код: Нажмите кнопку обучения на модуле 8 раз непрерывно, и светильник мигает семь раз, а затем выходит.Кратковременный режим: Пресс модуль кнопку обучения 1 раз, индикатор светильник всегда горит, затем Пресс в дистанционный пульт кнопка, индикатор светильник мигает 3 раза, а затем выключается, затем обучение успешно; если код не успешен, светильник индикатора выходит из состояния обучения через 15 секунд.Режим переключения: Пресс модуль кнопку обучения 2 раза, индикатор светильник всегда включается, а затем Пресс в дистанционный пульт кнопка, индикатор светильник s мерцать в три раза, а затем выключается, затем обучение успешно; Если код не был успешным, Световой индикатор выходит из состояния исследования через 15 секунд.Режим фиксации: Нажмите кнопку обучения модуля 3 раза, светильник индикатора всегда включается; А затем нажмите кнопки на пульте дистанционного управления, светильник индикатора мерцает три раза, а затем выключается, затем обучение успешно; Если код не был успешным, Световой индикатор выходит из состояния исследования через 15 секунд.
