Qd188 pd инструкция по применению

ПЕРЕЙТИ В МАГАЗИН

Доброго времени суток уважаемые читатели! У меня сегодня обзор возможно самого универсального повербанка на сегодня, это QD188-PD.

Этот повербанк является
продолжением линейки QD188, которая продаётся уже не первый год. Но у него
много функциональных отличий, о которых сегодня я расскажу.

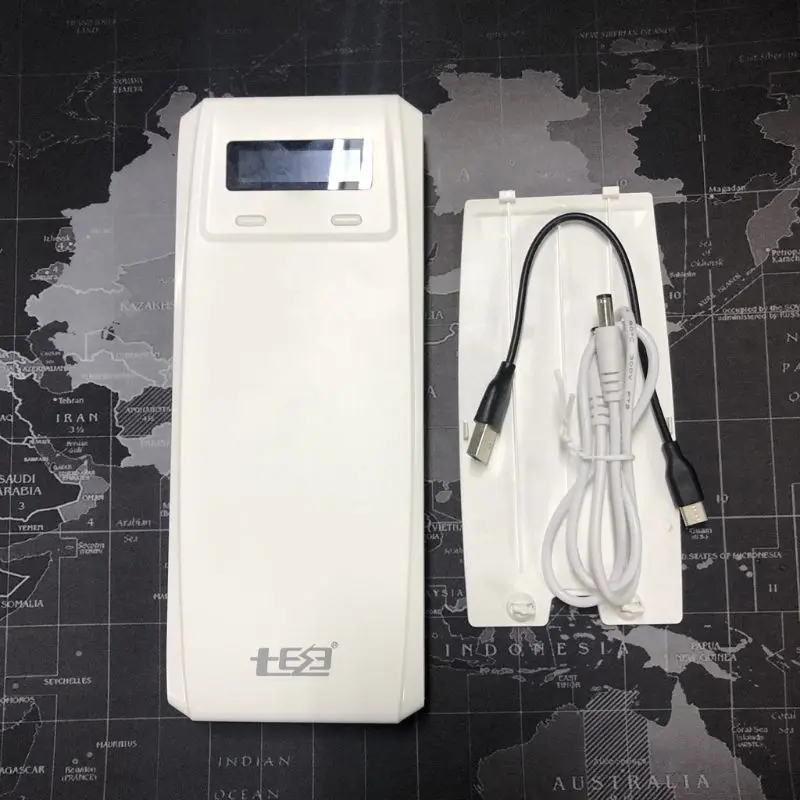

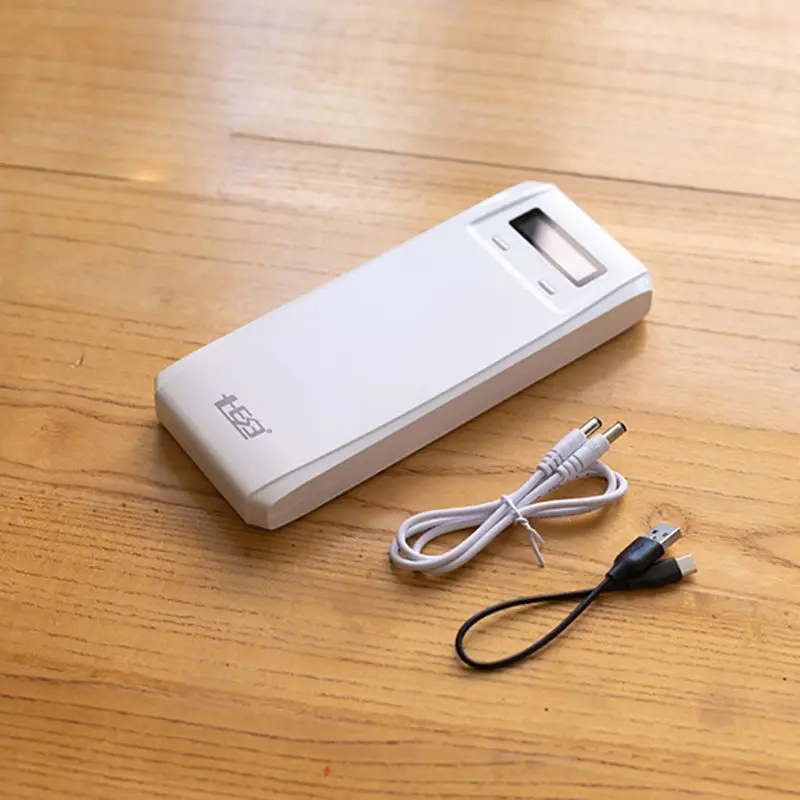

Данный повербанк поставляется в стандартной коробке, как и прошлые модели. В комплекте у нас провод Type-C – USB-A и провод 5,5х2,5 на 5,5х2,5мм.

Внешне корпус полностью идентичен прошлым моделям, вот только набор входных и выходных разъемов поменялся.

Габариты повербанка 220х88х26мм.

Вес повербанка без АКБ 215г.

Вместе с АКБ 615г.

Сзади крышка отсека аккумуляторов, она фиксируется ключами. Закрывать и открывать её удобно монеткой или чем то подобным.

Внутри можно установить 8 аккумуляторов формата 18650. Ничего паять или сваривать ненужно, это один из главных плюсов повербанка.

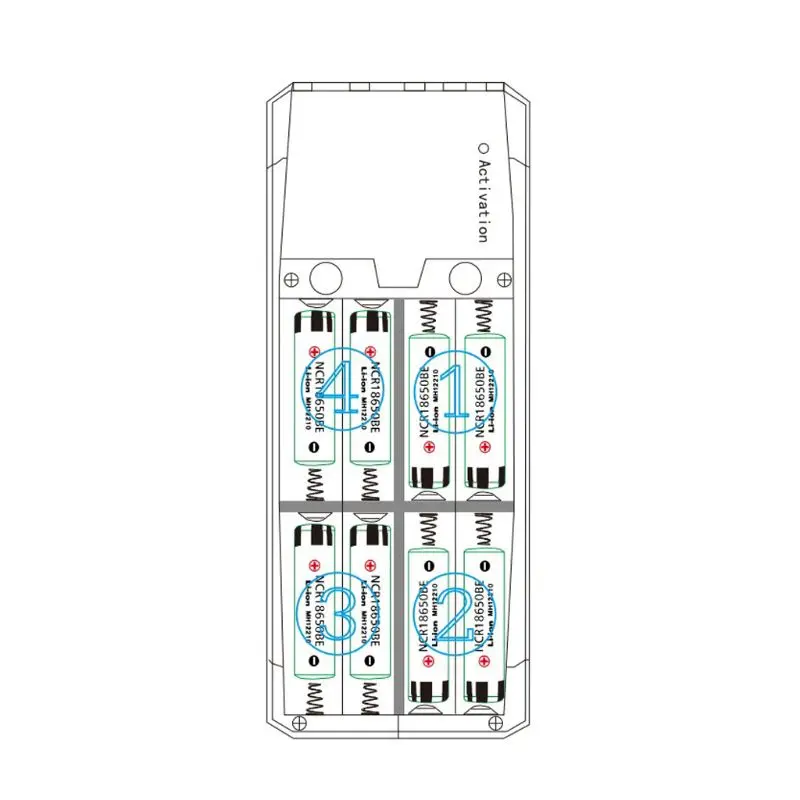

Устанавливать АКБ нужно строго последовательно, начиная с верхнего правого угла и по часовой стрелке. От плюса к минусу. Потому что внутри есть BMS, а АКБ подключены по схеме 4S 2P. Полярность указана, путать её так же не нужно.

Аккумуляторы разряжаются до 2,85V. Теоритически можно установить не 8, а 4 аккумулятора. В каждой группе по одному. Лучше всего чтобы все аккумуляторы были одинаковыми по ёмкости и внутреннему сопротивлению.

На верхнем торце расположены разъемы USB-A
1 (оранжевый внутри), USB-A 2, разъем М 5,5×2,5mm, Type-C.

Сопротивление комплектного кабеля USB-A – Type-C 0,12mOhm

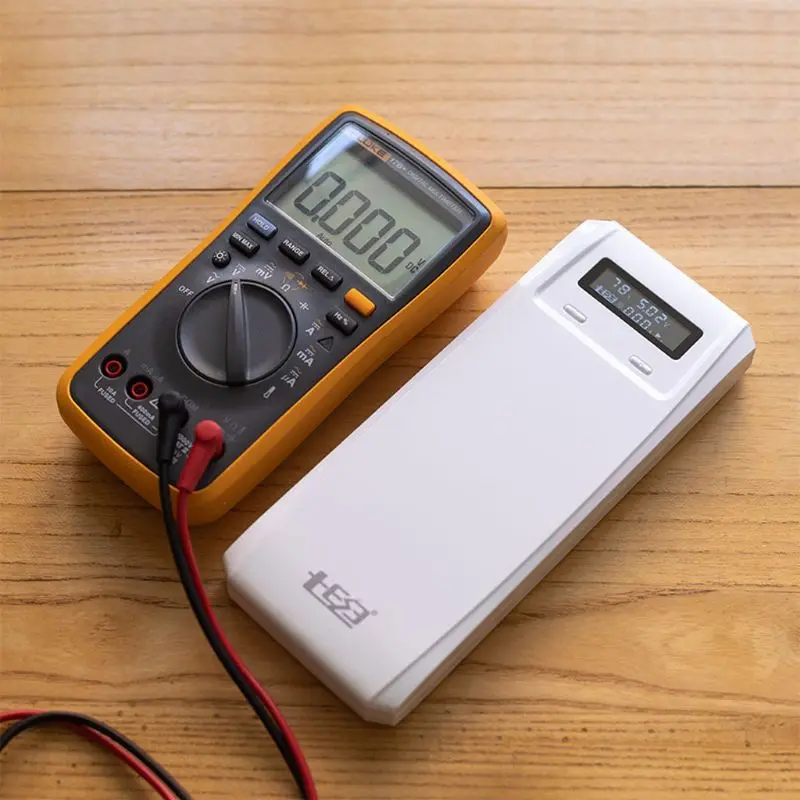

Спереди расположен дисплей, он может
отображать напряжение на портах USB1, USB2 и Type-C или М. Так же он может
отображать Ток на выходе. Процент заряда. Счётчик ёмкости mAh. Напряжение на
АКБ общее, когда к порту М или Type-C подключена нагрузка нужно нажать любую
кнопку. Входное напряжение и ток. Режим работы IN или OUT.

Есть две кнопки управления. Быстрым двойным нажатием любой из них мы переключаемся между отображаемой информацией по каждому порту. 1 это USB1, 2 это USB2, M это 5,5х2,5мм или Type-C. Можно выставить на отображение информацию с конкретного порта или со всех по очередно.

В режиме М мы можем регулировать выходное напряжение на выходе 5,5×2,5mm от 4V до 24V с шагом 0,1V. Длительное нажатие левой кнопки подымает напряжение по 0,8V, правая кнопка соответственно опускает с этим же шагом. Короткие одиночные нажатия кнопок опускаю или подымают напряжение по 0,1V.

Если зажать обе кнопки то можно выбрать установленную суммарную ёмкость акумуляторов, это нужно для точного отсчёта ёмкости контроллером повербанка.

Выход Type-C двухсторонний, он может работать как на вход так и на выход. Он поддерживает только протокол Power Delivery на выход. А на вход можно подавать питание как по протоколу Power Delivery 20V так и QC, в последнем случае работают режимы 9V 12V.

На вход можно ещё просто 5V подавать. Но
потребляемая мощность не превышает 5W и повербанк не видит зарядку, не
переходит в режим IN. Скорее всего вся потребляемая мощность уходит на
преобразователь и до АКБ почти ничего не доходит, так что такая зарядка совсем
не эффективна.

Максимальная входная мощность до 40W это 20V 1,6-2A режим PD.

На выходе порт Type-C поддерживает режим
PD: 5V 3A, 9V 3A, 12V 3A, 15V 3A, 20V 3A. Максимальная программная мощность по
протоколу PD 60W.

Но на практике силовая часть повербанка
может отдавать до 100W.

Выходная мощность в режиме PD, порт Type-C,
доходит до 100W. В разных режимах максимальный ток от 3А до 6А.

Это же касается и порта 5,5х2,5мм. При
разных выходных напряжениях ток до 7А, а максимальная мощность до 100W.

Что интересно встроенный Вольтметр в режиме
М показывает не фактическое выходное напряжение, а то которое вы установили. А
Амперметр показывает ток до 6А, всё что выше либо измеряется как 5А либо вообще
отображается 0.00А.

Порт USB1 поддерживает следующие протоколы: Apple 2,4A, QC3.0, AFC, FCP.

Максимальная мощность 18W поддерживается, возможно превышение до 30W!

Порт USB2 не имеет поддержки скоростных
протоколов, максимальная мощность порядка 15W.

В режиме PD и на USB-выходах Вольтметр отображает текущее напряжение в реальном времени.

Оба USB выхода не зависимы друг от друга, так же они не зависимы от силовых выходов Type-C и М. Один выход может работать в режиме QC, второй в режиме 5V и можно одновременно заряжать повербанк через Type-C или разряжать через Type-C или Мануальный выход 5,5ч2,5мм.

Одновременная зарядка через Type-C и выход М – не работают. Так же как и два этих выхода вообще. Приоритет на тот порт, который используется первым. Так как они построены на одном преобразователе.

Одновременно можно разряжать повербанк через Type-C или разъем 5,5×2,5мм и оба USB порта. Максимальная мощность до 130W.

Так же можно заряжать повербанк через порт Type-C, а разряжать через оба USB порта. Но бесперебойником это не назовешь, так как повербанк перезагружается если пропадает питание на входе, а USB выходы работают.

График разряда повербанка через порт USB1 5V 2, внутри установлены восемь полностью аккумуляторов на 3000mAh.

Ёмкость составила 12330mAh или 64,5Wh

Разряд по протоколу Power Delivery 20V 2A показал ёмкость 69,2Wh

Заряд по протоколу Power Delivery 20V 2A, ёмкость влитая 120Wh, но как видно на графике заряда, повербанк около 4 часов потреблял ток около 250мА. Хотя фактически он уже давно был заряжен.

Внутри повербанк построен на базе уже знакомой микросхемы SC8802QDER и IP2163. Узел BMS рассчитан на 4S подключение АКБ. На плате видны балансировочные резисторы и микросхема BMS BM3451. За LCD отвечает драйвер VK1621B. NTC датчик предусмотрен, но не распаян. За всё отвечает контроллер с затертой маркировкой, с боку виден разъем для прошивки. С обратной стороны платы много силовых мосфетов P4090.

За LCD отвечает драйвер VK1621B. NTC датчик предусмотрен, но не распаян. За всё отвечает контроллер с затертой маркировкой, с боку виден разъем для прошивки. С обратной стороны платы много силовых мосфетов P4090.

В целом качество пайки отличное, смущает только отсутствие каких либо способов охлаждения.

Повербанк получился отличным, уж точно лучшим чем прошлая модель. На данный момент это самый функциональный KIT-повербанк. Наличие мануального выхода 4-24V, поддержка PD 60W, двух USB, один из них со скоростными протоколами, информативного LCD делают его уникальным решением.

Главный конструктивный недостаток это нагрев корпуса и в целом плохо продуманное охлаждение. Внутри можно было бы установить радиаторы. А самый большой недостаток этого повербанка это цена, хотя это поправимо.

UPD Первые недостатки начали проявлять себя, при длительных нагрузка из-за нагрева платы на дисплеи надписи становятся полностью или частично не читаемы. После остывания платы дисплей приходит в норму. Люди ставят дополнительное охлаждение.

Для обзора мне понадобились:

Электронная нагрузка на 150W http://ali.pub/1t1hpj

USB тестер ZY1280: http://ali.pub/2sx70m

USB тестер WITRN X: http://ali.pub/3b1wqx

USB тестер WITRN C3: http://ali.pub/38u709

Спасибо дочитавшим до конца! Ниже подробный
видео-обзор. Подписывайтесь на мой канал!
