КРАТКАЯ ИНСТРУКЦИЯ

МЕНЮ РАДИОСТАНЦИИ

Для входа в меню кратковременно нажмите кнопку F.

Перебор функций меню осуществляется валкодером ,под ручкой громкости.

Для входа в регулировку параметров меню нажмите кратковременно ENT.

Установите валкодером требуемое значение.

Для подтверждения выбора нажмите кратковременно ENT , а затем VFO.

1.SQL- шумоподавитель регулируется от 0-9 ( обычно выставляется на 5)

2.POW-мощность передатчика HI GH – высокая , LOW-низкая.

3.PRI –приоритет сканирования

4.S-D –установка репитерного сдвига частоты + , — ,0

( используется при работе через ретрансляторы)

5.T-R –реверс частот приемника и передатчика

6.STEP –установка шага частоты перестройки 12.5 или 35 кГц

7.VOX-голосовое управление передачей , регулируется от 1 до 9 чувствительность микрофона.

8.FM-включение фм радиоприемника 88-108МГц

9.BEEP- звук подтверждения нажатия кнопок

10.R-CDC –коды ctcss/dcs на прием

11.LAMP- подсветка клавиатуры

12.SCANS –выбор типа сканирования

ТО- сканирование по времени , после нахождения сигнала радио принимает его 5 секунд , а затем продолжает сканирование дальше

СО- сканирование по окончанию передачи , после нахождения сигнала радио будет принимать его до окончания приема , а затем по истечению 2 секунд сканирование продолжится

SE- при нахождении сигнала радио остановит сканирования на частоте принятого сигнала

13.ТОТ- таймер ограничения передачи

14.DIFFR –установка репитерного сдвига частоты в МГц.

15.W/N –узкая и широкая девиация частоты. (обычно W )

16.SAV –функция сохранения батареи

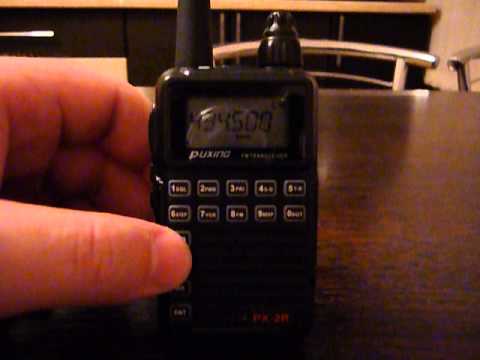

Установка кодов ctcss/dcs на передачу

Т-CDC –нажмите { F }затем {0sqt} , на дисплее высветиться «R-CDC»

Далее нажмите три раза {ENT} и на дисплее появится надпись { Т-CDC} ,

Тогда еще раз нажмите {ENT} и валкодером выставите нужное значение кода,

Затем нажмите {ENT} дважды и {VFO} для выхода из меню.

Запись каналов в память

В режиме VFO установите желаемые частоты , коды субтонов ,репитерный разнос и т.д.

Нажмите { F }затем {MR} , на дисплее начнет мигать номер канала памяти , валкодером установите желаемый канал и еще раз нажмите {MR} , канал запишется в пвмять .

Полный сброс настроек

При включении радиостанции удерживайте { F } , на дисплее высветится RESET ,

нажмите кратковременно {ENT} и валкодером выберите желаемый тип сброса VFO(пользовательские настройки) или FULL (возврат к заводским установкам) , подтвердите кнопкой {ENT}

Блокировка клавиатуры нажать и удерживать { F } до появления пиктограммы замочек на дисплее.

Полная инструкция на русском качаям тут

http://radioproffi.ucoz.ua/load/puxing_ … 11-1-0-113

Единственное в этой инструкции нет как писать каналы, поэтому данная функция описана в краткой инструкции которая приведена выше

Инструкция на Puxing PX-2R — https://drive.google.com/file/d/0ByPv-LqgH87nVlZJQnBGV2Z3WDg/

Краткие характеристики:
——————
Мощность — 1/2 ватта
Диапазон прием/передача 430-470Мгц
Диапазон прием 137-173Мгц
Питание — 3,6Вольта (формат нокиа BL-5C)
——————

Видео уроки по рациям, Рации/радиостанции/радио2 метра, 70 см, Baofeng, HAM Radio, ICOM, Kenwood, Motorola, Puxing, survival, transceiver, UHF, VHF, Voxtel, Yaesy, антенна для рации, военная радиостанция, Выбор рации, Выбрать рацию, выживание, дальность радиосвязи, дальность рации, для рыбалки, Инструкция, как сделать рацию, купить рации, купить рацию, прошить рацию, Радио, Радиостанции, Радиостанция, рации отзывы, Рация, тест рации, трансивер, УКВ

События

Actual

Итак, что мы получили?
Карманный(на самом деле карманный, по размерам он может сравниться с самыми маленькими «рациями» LPD, продающихся в евросети.) трансивер, мощностью 3Вт.
Способный принимать и передавать в UHF-диапазоне(а точнее 400-470 МГц, до 500МГц после прошивки), только принимать VHF(130-170МГц) после прошивки, имеющую встроенный ФМ-приемник, полноценный экран с подсветкой, нормальную цифровую клавиатуру, валкодер, Li-Ion аккумулятор(совместимый с BL-5C).
И имеющий полный комплект функций «взрослых» раций: субтона и dcs тона на прием и передачу, репитерный разнос частот, регулируемый шумодав, регулируемая мощность(два уровня, каждый из которых регулируется в очень широких пределах), 128 каналов, которые можно присваивать имена, частотный и канальный сканер с приоритетом сканирования, VOX, 5 вариантов шага сетки(6.25, 12.5, 5, 10, 25), выбор широкой и узкой девиации частоты.

Стоимость и доставка
Стоимость — просто смешная, меньше $50.
Я покупал на Dinodorect за $45.69

40save4vk — скидка $4 на заказы от $40
60save6vk — скидка $6 на заказы от $60
80save8vk — скидка $8 на заказы от $80
100save10vk — скидка $10 на заказы от $100
150save15vk — скидка $15 на заказы от $150
200save20vk — скидка $20 на заказы от $200
10offvk — скидка 10% на все заказы от $100
Мог бы купить и чуть дешевле, но это единственный магазин, в котором согласились достать, включить и проверить версию рации(Standart или Plus), дальше вы поймете почему это было важно. Вместе с рацией пришла рыбка для проводов с логотипом дино:

И бумажки, которые я тут же выкинул, считая рекламой. Когда начал писать обзор, узнал что там была скидка 5%.
Стоимость: 9 баллов из 10
10 в этом пункте видимо не суждено появиться. Но по соотношению характеристики/цена эту рацию превзойти трудно.
Для альтернативно одаренных: это не значит, что если добавить $10 нельзя купить рацию лучше. Это значит что за $45 более функциональную рацию в магазинах найти трудно.

Упаковка
Сама рация пришла в плоской коробке:

Правда, немного помятой.
Зато «зеленые» смогут утешить себя тем, что эта коробка сделана из переработанных материалов:

И проверенная контроллером №2

Внутри — пластиковый ложемент и тонна макулатуры от дино. Если вы охотникрыболов — считайте это плюсом, бумага пригодится на растопку.
Упаковка на: 5 баллов из 10
Ничего не побилось, не сломалось и не погнулось. Правда, коробка выглядит непрезентабельно.

Комплектация
Собственно, ее вы видите на фотографии:

Рация, антенна, клипса, аккумулятор, зарядка от USB, адаптер с плоскими контактами(прислали переходник), инструкция(весьма толковая, сразу видно крупного производителя.)

Вот, собственно то, что остается в сухом остатке:

Блок питания и аккумулятор — фирменные.

Это, конечно, не говорит о том, что они чем-то лучше обычных.
Комплектация на: 7 баллов из 10
Ничего лишнего, но не фонтан. Ложка дегтя — нет шнурка на шею, другим присылали фирменный пуксинговский. Толи не положили, толи потеряли(вариант того, что он теперь красуется на шее у работника магазина я не рассматриваю в силу природной наивности).

Качество сборки и внешний вид
Снимаем крышку, (надо перещелкнуть замок в нижней части корпуса и сдвинуть ее вниз)

И вставляем аккумулятор:

Обратите внимание на толстые металлические направляющие шасси:

Толстый пластик крышки:

Вся конструкция выглядит надежно, собирается с ощутимым усилием, но зато и ломаться не собирается.

Снизу, как я уже говорил крышка захлопывается защелкой:

После этого, можно установить клипсу для крепления на ремень:

Собственно, ничего сложного — запихиваем клипсу в отверстие, закручиваем винтиком, закрываем специальной резиновой крышечкой:

Клипса никак не мешает снять крышку и аккумулятор. Из недостатков отмечу, что она весьма тугая, что в сочетании с маленьким расстоянием между ней и задней крышкой создает некоторые проблемы с креплением ее на толстые ремни или мягкие штаны.
В руке лежит удобно, пластик совершенно не маркий и царапин на нем незаметно. Симулиновое шасси, к которому прикручена плата и внутренние элементы, толстое и крепкое.
Внешний вид на: 9 баллов из 10
Солидно выглядит, пережила несколько падений, что на ней никак не отразилось. Собрана достаточно надежно, ломаться не должна.

Разъемы, органы управления и интерфейсы
На боковой грани расположены кнопки(сверху вниз):

Тангета(PTT), открытие шумодава, включение-выключение подсветки. Кнопки защищены резинками, что намекает хоть на небольшую, а все же пыле- и влагозащиту.

На противоположной стороне — гнездо для зарядки.

Сверху находится разъем антенны(SMA, центральный контакт находится на антенне), разъем для гарнитуры или кабеля программирования, валкодер, совмещенный с ручкой громкости(она же включает и выключает рацию) и светодиод индикации приема-передачи(прием — зеленый, передача — красный).

Все остальные органы управления расположены на передней панели: цифровая клавиатура(правда, с немного нетипичной раскладкой), кнопка входа в меню(она же — кнопка блокировки),кнопки канального и частотного режимов(они же — кнопки сканирования, они же — возврат из меню), подтверждения выбора.
Подсветка у кнопок не сильно яркая, но равномерная, в темноте видно. Клавиатура резиновая(как на пультах), нажимается легко, без щелчка.

Разьем для зарядки совместим с тонким нокиевским штекером(2 мм). На мой взгляд, он несколько ненадежен в длительной эксплуатации — легко забивается грязью и отрывается от платы при сильных боковых нагрузках. Будем надеяться, резиновая крышка спасет его хотя бы от первой проблемы. В течении месяца проблем с ним выявлено не было.

Разъем гарнитуры/программирования так же защищен резиновым колпачком, крепящимся на гнездо антенны. Если для гарнитуры штекер используется довольно стандартный — 2,5мм, с 4 контактами, то для программирования вам придется либо купить специальный кабель, либо колхозить из подручных средств. Виной тому — отдельный контакт сбоку разъема

Резинка, защищающая это гнездо съемная, легко вытаскивается после откручивания антенны.

Спустя месяц интенсивного использования немного стерлось покрытие крайних кнопок. Цифровые кнопки с другой стороны примерно в таком же состоянии.
Разъемы, органы управления и интерфейсы на: 7 баллов из 10
Все удобно и практично. Минусы за нестандартный разъем для программирования, за стирающееся покрытие и нокиевский штекер.

Хаки, моды и ремонтопригодность
Раскрываем на прием VHF
Естественно, первым делом я захотел «раскрыть» рацию — увеличить диапазон принимаемых частот. Если вам кабель будет нужен постоянно, можете купить его, например такой или такой, конечно, я не сделал это заранее, а ждать месяц не хотелось.
Пришлось найти USB-UART переходник, гарнитуру с подходящим разъемом и собрать программатор самому.

Распиновка разъема на снимке выше.

Для внешнего контакта я просто сделал петлю из проволоки.
Собственно, больше ничего не надо — скачиваем программу(ссылка 5), устанавливаем, запускаем.
Третий пункт меню справа — выбор языка, потом в communication выбираем порт, model — ставим галочку receive enabled. Жмем confirm.
Небольшая оговорка — по такой методике раскрываются только версии Px-2r Plus. Старые версии ограничены диапазоном 430-470МГц. Я не знаю, остались ли они еще в магазинах, но желательно проверить перед покупкой. Проверка простая, и описана в ссылке 1. Надо включить, войти в меню кнопкой F, и начать вращать валкодер до появления на экране пункта меню C-CDC. Если он появился — это версия Plus. Если такого пункта нет, то сами понимаете
Стандартная ложка дегтя — софт очень глючный. Нет, не так. ОЧЕНЬ ГЛЮЧНЫЙ. Начиная от невозможности вручную писать в некоторые поля(только копировать), и заканчивая сбросом части настроек каждый раз и неумения софта работать с частотами VHF(забивать можно только через рацию).

Гарнитура.
Конечно, можно купить вот такую, но вы поняли, да? Я сколхозил гарнитуру из телефонной, купленной за 100 рублей у китайцев на рынке.
Разбираем корпус гарнитуры, и перепаиваем провода согласно схеме:

Можно без конденсаторов.

Еще интересная приблуда, которую мне захотелось сделать — кабель для записи напрямую в микрофонный разъем(линейного входа не имею по причине ноутбука)

Смысл тоже незамысловатый — два штекера, один 3.5, другой 2.5 и делитель напряжения на двух резисторах, для того чтоб не перегружать микрофонный вход.
Ставим ваш любимый аудио-редактор(я использовал audacity), настраиваем запись по появлению звука, и получаем вот такое.

Не забудьте сначала найти частоту, на которой говорят, само-собой. Например это было записано на 148.55МГц

Разбирать я ее уже не буду, мне честно говоря лень. Очень много фотографий в разборе доступно по ссылкам в конце обзора. Лампочковый тест рация проходит, что косвенно подтверждает мощность передатчика.
Все это на: 8 баллов из 10
Глючный софт. все остальное замечательно

Время работы:
Производителем заявлено, что в режиме 90/5/5(90 процентов — ожидание, 5 — прием, 5 — передача), рация способна отработать двое суток без перерыва.
При активном прослушивании(постоянном сканировании) с родным аккумулятором она работала 10-11 часов. Конечно, не самый лучший результат, в сочетании с li-ion аккумуляторами я бы не советовал использовать эту рацию для работы «в поле», особенно зимой. Но в городе, практически в шаговой доступности розетки эти недостатки сходят на нет — сутки в режиме ожидания без подсветки аккумулятор выдержит точно, а большего как правило и не требуется. Заряжается она достаточно быстро — около 2 часов. К тому же, пара внешних аккумуляторов и внешняя зарядка для них способны если не полностью решить энергетический кризис, то хотя бы увеличить автономность как минимум до недели. Кстати, один плюс — возможность работать с полностью разряженным аккумулятором, от подключенной зарядки.
Время работы на: 6 баллов из 10
Не идеал, но скромные размеры накладывают свои ограничения.

Ссылки по теме:
1)Раскрытие для приема 144Мгц
2)Тема-обсуждение радиостанции на радиосканнере
3)Мини-обзоры на нем же
4)Еще один обзор

5)Утилита для программирования
6)Программа для удаленного управления
7)Мануал из комплекта
8)Русское руководство
9)Еще одно русское руководство
