Проводка в деревянном доме своими руками пошаговая инструкция

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

• Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

• Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

• Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.


Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм² толщина стенок может быть любой;
• при сечении до 4 мм² толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм² труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм² стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

• «земля» — желто-зеленый;
• «ноль» — голубой;
• «фаза» — коричневый.


Если покупать будете кабель европейского производства, там цвета другие:

• «земля» — желто-зеленый;
• «ноль» — белый;
• «фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

• Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие  короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
• Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
• Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
• При разделке кабеля оставляют запас длинны  — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
• Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

Несмотря на погоню за современными технологиями, в последние годы некоторые отрасли возвращаются к истокам. Наиболее ярким примером является строительная сфера: люди гораздо чаще отдают предпочтение возведению загородных деревянных домов. Этому способствует ряд причин, начиная от легкости и экономичности и заканчивая экологичностью конечного продукта.

Дерево – природный антиаллергенный материал. Благодаря последним инновациям при возведении таких построек используются на 100% натуральные вещества. Есть у древесины свои недостатки, а главным считается повышенный уровень пожарной опасности. Поэтому проводка в деревянном доме должна соответствовать всем рекомендациям, правилам монтажа и эксплуатации. И неважно, прокладываете вы ее самостоятельно или обращаетесь за помощью к профессиональным специалистам.

Какая электропроводка подходит для деревянного дома

Ни одна современная жилая постройка, изготовлена она из дерева, бетона или глинобитных блоков, не может обойтись без электроэнергии. В зависимости от того, какие строительные материалы использовались для возведения здания, организация электрической проводки будет иметь различные особенности. Главным нюансом проводки в деревянном доме является повышенная опасность к возгораниям и более высокие требования к качеству прокладки проводов.

Открытая или закрытая

Существуют два основных типа построения электрической проводки: открытый и закрытый. В первом случае кабель располагается на открытом месте: крепится к стенам, укладывается на наружных полках и так далее.

Процесс проведения кабеля открытым методом в деревянном доме может выполняться одним из двух основных способов:

1. С применением коробов, гофрированных труб или кабель-каналов. Вариант уместен для домов с плоскими стенами, которые, к примеру, отделаны вагонкой. Ключевым преимуществом данного подхода является доступность кабеля, возможность оперативного ремонта или замены, обустройства дополнительной ветки. Поскольку провода открыты, то они прекрасно охлаждаются, что исключает вероятность перегрева или возгорания. Для лучшей вентиляции полость кабель-канала должна быть заполнена проводами на 60% или меньше.
2. Для деревянного дома из оцилиндрованных бревен подойдет монтаж кабелей с помощью изоляторов. Сначала фиксируют керамические ролики, являющиеся отличными диэлектриками, затем к ним закрепляют кабели. Данная технология является устаревшей, ею редко пользуются даже сегодня. В идеале должны применяться разноцветные витые пары.

1. Установка на скобы. Альтернативный метод, который подходит в случае невозможности укладки кабеля в коробах или фиксации на изоляторах.
2. Ретро-проводка, позволяющая максимально эффектно и необычно замаскировать зафиксированный на стенах и под потолком кабель.

Скрытый монтаж электрической проводки уместен и желателен во всех ситуациях, когда внешние стены, пол и потолок дома еще не были покрыты отделочными материалами. Для деревянных домов кабели должны прятаться в металлические или гофрированные трубы. Категорически запрещено применение пластиковых кабель-каналов. Метод требует больших капиталовложений, но позволяет обеспечить качественную и безопасную укладку, спрятав кабель от глаз.

Нельзя однозначно сказать, что какая: скрытая или открытая электропроводка – для деревянного дома лучше или хуже. Все зависит от индивидуальных предпочтений, условий эксплуатации, наличия или отсутствия подходящего инструмента и других факторов. Например, в доме уже были отделаны стены, поэтому не хочется срывать вагонку, чтобы выполнить скрытую укладку. В подобном случае выбирают метод открытого монтажа.

Основные требования к электропроводке в деревянном доме

Выше мы определились, что древесина – самый опасный и легко воспламеняемый строительный материал, используемый в качестве основы при возведении жилых зданий.

Перечислим основные требования, которым нужно следовать при организации электрической проводки в деревянном доме:

1. Повышенный уровень электрической и пожарной безопасности. Убедитесь, что кабели и провода уложены таким способом, который максимально снизит вероятность перегрева изоляции и последующего воспламенения, предотвратит распространение открытого пламени на остальные части деревянной конструкции. В процессе проектирования нужно достичь полного соответствия технических параметров и эксплуатационных характеристик используемых проводов и изделий пиковой нагрузке для определенного участка цепи. Чтобы снизить вероятность перегрева, в кабель-каналах и металлических гофрах оставляют пустые полости, а сечение провода берется с запасом на 20-30%. Чтобы повысить безопасность, желательно выбирать именно открытый способ прокладки, позволяющий на протяжении всего срока эксплуатации следить за состоянием проводов, выполнять своевременную диагностику, выявляя и оперативно устраняя повреждения.

1. Качественная изоляция. Электрический щит должен быть надежно изолирован от любых деревянных изделий. В идеале нужно выбирать комнаты с перегородкой, изготовленной из негорючих материалов.
2. Надежный проводник. Лучше всего применять трехжильные медные провода с качественной негорючей изоляцией. Избегайте прокладки кабеля через ПВХ-гофру.
3. Работоспособная автоматика. Каждая группа рабочих приборов в электрической цепи должна быть дополнена автоматическим выключателем. Порог срабатывания данного изделия зависит от допустимой токовой нагрузки. Старайтесь не завышать данные значения, иначе проводник будет перегреваться.

Нормативные документы

Все требования и правила по установке электрической проводки в деревянном доме четко прописаны в трех документах:

1. ПУЭ, издание 7. Главный документ, которым руководствуются в процессе проектирования электрических сетей жилых зданий. Здесь вы найдете основные рекомендации по подбору кабеля, распределительного оборудования, устройств автоматической защиты и приборов освещения.
2. СНиП 3.05.06-85. Описывается организация электрической проводки в старых и новых строениях. Из документа вы узнаете основные способы подводки и ввода провода в жилые комнаты.
3. СНиП 31-02. Дополнительные правила и рекомендации, которые важно учитывать при прокладке кабеля в жилом доме.

В указанных СНиП приведено множество технических терминов и параметров, поэтому неопытному человеку этот язык будет непонятен. Таким образом, достаточно изучить соответствующее издание ПУЭ.

Составление схемы

Построение схемы электрической проводки – подготовительный этап, предшествующий любой работе по установке или замене кабеля. Только грамотный и технически верный проект гарантирует качественный монтаж надежной и безопасной электрической цепи, соответствующей правилам и нормам.

Составляя схему будущей электропроводки, соблюдайте ряд рекомендаций:

1. Важные электрические узлы, включая щитки, счетчики и розетки, нужно размещать в доступных местах. Вы должны иметь возможность подобраться к такому узлу в любое время, чтобы провести оперативный ремонт или замену, устранив вероятность возгорания или короткого замыкания.
2. Выключатели располагайте на открытых местах так, чтобы они не были загромождены мебелью. Такая ошибка часто встречалась в советское время и сегодня нередко спрятанные выключатели можно обнаружить в домах родителей, дедушек и бабушек. Идеальная высота для любого выключателя – не менее 50 см от пола.
3. Выбирая местоположение будущих розеток, заранее продумайте, где должны располагаться все бытовые приборы. Постарайтесь установить такое количество розеток, которого будет достаточно для эксплуатации устройств без удлинителей. Высота от пола для розеток должна составлять 25-50 см. В теории достаточно иметь по одной розетке на каждые 6 кв. м. Однако если того требует ситуация, то их количество может быть увеличено.

1. Исключены скрутки и частые перегибы электрического кабеля. Желательно, чтобы все линии на схеме были под прямым углом относительно пола, потолка и стен – по горизонтали или вертикали. Используется нижняя или верхняя разводка электрики: кабель размещается на расстоянии 15 см от пола или потолка соответственно.
2. Для коммутации проводов важно использовать металлические распределительные коробки. Эксплуатация пластиковых или деревянных изделий недопустима.

Подготовка проекта электроснабжения дома

Перед началом проектирования проводки для деревянного дома нужно обратиться к поставщику электроэнергии для получения технических условий. Именно от них необходимо отталкиваться при выполнении данной работы. Сначала следует подсчитать суммарную мощность, потребляемую всеми электрическими приборами в доме, включая источники освещения.

Дальнейшая разработка проекта выглядит следующим образом:

1. Постройте техническую схему жилого дома. Укажите на плане все места, где будут расположены розетки, выключатели и источники освещения. Добавьте в схему электрические приборы, требующие отдельного подключения.
2. Тип кабеля подбирается в зависимости от особенностей электрической точки. К примеру, для двухклавишных выключателей и розеток с заземлением требуется трехжильный провод.

1. Укажите месторасположение всех распределительных коробок. В паре смежных помещений можно использовать одну общую.
2. Добавьте в план мощность всех отдельных приборов. Если устройство оснащено электрическим двигателем, то следует указать пусковую мощность агрегата.
3. Приборы делятся на разные группы: в одну входят осветительные изделия, в другую – мощные котлы, бойлеры и электрические плиты. Коммутация должна осуществляться через дифференциальные автоматы, что следует указать в схеме.
4. Отметьте расстояние между кабелем и дверными/оконными проемами, электрическими точками и полом/потолком.

Важно! Любой поворот кабеля должен выполняться под прямым углом (90 гр.).

В конце работ производится расчет максимальной мощности, которая потребуется при включении всех электрических устройств в доме. Это позволяет определить уровень нагрузки на вводном автомате.

Выбор кабеля и электроустройств

Для подбора кабеля подойдет любая таблица, в которой указано соотношение сечения проводов к определенной нагрузке. Можете воспользоваться специальным электротехническим справочником. Сечение кабеля подбирается в зависимости от мощности электрических приборов и их количества в отдельной группе. Узнать уровень потребляемой нагрузки можно из техпаспорта оборудования или при изучении этикетки на изделии (упаковке). Для определения сечения вводного кабеля суммируются мощности всех электроприборов, и берется небольшой запас 20-30%.

Для деревянных домов популярностью пользуются медные провода марки NYM. Такое изделие имеет дополнительную изоляционную оболочку, характеризуется прочностью и удобством эксплуатации. Если применяется алюминиевый кабель, то старайтесь избегать частых перегибов. Кроме того, он нередко ломается в процессе разделки.

Для розеток и осветительных приборов применяют трехжильные кабели, повышающие безопасность оборудования. Обязательно требуется заземление при эксплуатации любого мощного оборудования, в том числе и для уличных прожекторов.

Выбор розеток и выключателей основывается на токовой нагрузке, типе электрической проводки (открытая или скрытая), возможности коммутации целого блока и выключателя в одной рамке.

Выбор вводного кабеля и автоматического выключателя на вводе

После расчета номинальной нагрузки приборов выбирают подходящее сечение для вводного кабеля. В случае апгрейда электрической проводки и необходимости замены внутренних кабелей и автоматов для повышения мощности обязательно нужно заменить вводный провод.

Поменяв проводку в доме, установив сильные автоматы, вы можете столкнуться с другой проблемой: нехватки запаса сечения для вводного кабеля, что в дальнейшем спровоцирует возгорание. Самостоятельно менять вводный кабель запрещено, поэтому единственный выход – с соответствующей просьбой обратиться к поставщику электроэнергии.

Для трехфазных электрических сетей требуется подключение автоматического выключателя с тремя полюсами. Однофазные сети встречаются чаще и для них применяют одно- и двухполюсные дифференциальные автоматы для разрыва фазы с нейтралью.

Совет! Выбирая дифференциальный автомат, учитывайте такую номинальную мощность, которая будет достаточна для разрыва цепи и предотвращения короткого замыкания, а не полного отключения питания в доме при достижении максимальной нагрузки.

Номинал и тип автомата для однофазного питания

При выборе автоматического выключателя руководствуются следующими формулами:

1. Суммарная мощность всех электрических приборов и максимально допустимая токовая нагрузка: I (max) = P/U*cosA, где cosФ приравнивают к 0,8. Полученное значение тока корректируют с помощью коэффициента поправки, равного 1,1. В итоге будет получен ток, при достижении которого сработает данное устройство. На кабельный ввод дома обычно хватает автоматического выключателя на 25 А.
2. Для определения типа автомата вы должны рассчитать минимальное значение тока короткого замыкания. Для однофазной сети напряжением 220 В используется простая формула: I (кз) = 3260 * S/L, где S – сечение провода в квадратных миллиметрах, а L – его длина в метрах. Данная формула актуальна для протяженного участка с проводами малого сечения.
3. Соотношение тока короткого замыкания к максимальному току – самый важный параметр автоматического выключателя. Для деревянных домов чаще выбирают дифференциальные автоматы типа C, подходящие для электросетей смешанной нагрузки.

Вводный автоматический выключатель для частного дома размещают после электрического счетчика. Данное устройство вместе с прибором учета и УЗО фиксируют в специальном щитке, закрепленном на металлическом профиле.

Монтаж электропроводки в деревянном доме своими руками: пошаговая инструкция

Процесс установки электрической проводки в деревянном доме делится на несколько стадий:

• размещение силового вводного кабеля;
• установка распределительного щитка;
• монтаж кабельных линий;
• крепление выключателей и розеток;
• коммутация контактов;
• проверка работоспособности сети.

Данные работы потребуют наличия разного инструмента, включая электрическую дрель с коронкой, шуруповерт с различными насадками, индикатор и резиновые перчатки для защиты от поражения током.

Установка распределительного щитка

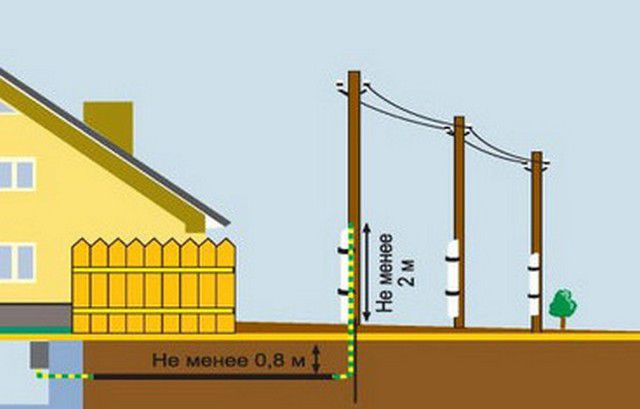

Вводный кабель от ближайшего электрического столба прокладывается в дом. Исключены любые ответвления прежде, чем он не окажется в главном распределительном щитке.

В состав щитка входят несколько важных компонентов:

1. Пластиковый или металлический корпус. Для деревянных домов предпочтителен второй вариант. Нет строгого регламента относительно размеров короба, поэтому исходите из индивидуальных приспособлений и сделайте запас. Учитывайте, что в дальнейшем может потребоваться модернизация электрической сети.
2. Прибора учета электроэнергии с пломбой.
3. Автоматический выключатель на вводе. Выбирается устройство с двумя или тремя полюсами. Поставщик электроэнергии ставит пломбу на данное оборудование.

1. Добавочные однополюсные автоматы, закрепленные на DIN-рейках. Количество таких устройств никак не регламентируется. Домашняя электрическая сеть делится на несколько участков, поэтому для каждого устанавливают отдельный автомат. Одна зона может быть выделена для освещения двора и построек около жилого здания, другая – комнат и так далее. Мощность автомата будет рассчитываться индивидуально для рабочей зоны. Главное условие при расчетах – своевременное срабатывание из-за перегрузки на слабых участках. К примеру, если допустимая токовая нагрузка для розетки составляет 15 А, то автомат должен срабатывать при малейшем превышении этого значения.
2. Устройство защитного отключения является дорогостоящим, и большинство домовладельцев игнорируют его монтаж. Прибор отключает подачу электроэнергии при выявлении утечки. Это исключит поражение током. Только квалифицированный специалист сможет подобрать устройство с подходящими технико-эксплуатационными параметрами.

Укладка кабеля

Проводка прячется в кабель-каналах или под плинтусами. Работа состоит из нескольких стадий. На первой происходит нарезка провода на отрезки, число которых зависит от количества розеток и выключателей. Протяженность отдельного провода равно расстоянию между розеткой и выключателей с запасом 15-20 см.

Далее выполняется монтаж кабель-каналов, которые крепятся строго по вертикали или горизонтали. Чтобы обеспечить ровное расположение коробов, воспользуйтесь строительным уровнем. В конце работ электрический провод помещается внутрь кабель-каналов, но закрывать их не спешите.

Электромонтаж распределительных коробок

Распределительная коробка должна быть установлена везде, где главный кабель разветвляется для подключения розеток или выключателей. Устройство применяется для разделения линии электропередачи и дальнейшего распределения по другим частям комнаты.

В коробке кабель крепится одним из следующих методов:

1. С помощью СИЗ-колпачков, которые отличаются между собой размерами и цветом. Для установки зачищается конец провода на 30 мм, производится скрутка, после чего продевается через колпак и закручивается. Скрученные концы двух отрезков прячутся в распределительном боксе так, чтобы исключить контакт с другими скрутками.
2. Специальные ваги. Данное изделие подбирается в зависимости от конкретных размеров. Приспособления отличаются по числу отверстий под проводку и сечению. Для коммутации концы проводов зачищаются на 10-15 мм, после чего размещаются в отверстиях до щелчка. Концы кабелей пускают в разных направлениях, исключая соприкосновение и короткое замыкание.
3. Скрутка с изолентой. После зачистки концов два провода скручиваются друг с другом, а затем покрываются изолентой. Изолированная скрутка располагается внутри распределительной коробки.

Установка выключателей и розеток

Розетки и выключатели крепятся непосредственно к стене. Прежде чем осуществить монтаж, укладывают изоляцию из алюминия или асбеста. Розетки закручиваются максимально плотно и прочно, чтобы исключить расшатывание. При подводке трехжильного кабеля желто-зеленый провод используется для заземления.

Установка осветительных приборов

Осветительные приборы в частном жилом доме делятся на три основные категории:

• встроенные;
• накладные;
• уличные.

Важно использовать металлические площадки под крепление настенных светильников, бра и аналогичных потолочных изделий, что повысит пожарную безопасность. Коммутация светильника к сети осуществляется по простой схеме при помощи желто-зеленых проводов. Каждое изделие оснащено контактами для подключения к трехфазной сети.

Насколько сложна работа по замене проводки

Замена проводки в деревянном доме не представляет каких-либо сложностей для опытных мастеров. Особенно легким процесс будет в том случае, если используется наружная прокладка. После отключения подачи электроэнергии на вводном автомате удаляются все старые кабельные линии и на их место укладывается новый провод подходящего сечения.

Если в доме действует скрытая проводка, совершенно необязательно разрушать все стены. Вы можете отключить старую проводку от вводного автомата, присоединить к нему новый кабель и установить его открытым методом.

Устройство заземления и монтаж УЗО

Для заземления используется шина РЕ, которая подключается к заземляющему устройству. Оно устанавливается в земле неподалеку от стены жилого здания. Внешне такое оборудование состоит из нескольких металлических палок диаметром 1,5-2 см и длиной до 3 м, они соединяются общей металлической полоской.

Для коммутации заземляющего устройства и шины подойдет одножильный провод такого же сечения, что и вводный кабель. После выполнения установки замеряется сопротивление заземляющего устройства. В однофазных сетях оно должно равняться 8, трехфазных – 4 Ом.

Ошибки при монтаже

Возникновение пожаров в деревянных домах зачастую связано с нарушениями правил безопасности при монтаже или эксплуатации электрической проводки.

Перечислим основные ошибки, которые допускаются в обоих случаях:

1. Монтаж скрытой проводки под потолком. Часто электрический провод размещают в межэтажных перекрытиях, забывая о дополнительных мерах изоляции. При этом кабель оказывается в непосредственной близости с деревянными поверхностями. В случае неправильно выбранного сечения кабельная линия начнет перегреваться, что постепенно приведет к возгоранию.
2. Прокладка кабеля под плинтусом. Под ним мало места, которого не хватает для создания «безопасного воздушного барьера». Из-за этого провод постоянно соприкасается с деревянным или пластиковым плинтусом, что приводит к перегреву и возгоранию. Зазоры в плинтусе должны быть не менее 10-15 мм.

1. Использование гофрированных труб из поливинилхлорида категорически недопустимо при установке электрической проводки в деревянных домах. Замените изделия на металлические стандартные или гофрированные кабель-каналы.
2. Расположение кабеля в штробе без изоляции. При выборе скрытого метода прокладки допустимо использование подготовленных углублений – штроб. Однако даже в таком случае в штробу нужно закладывать не голый кабель, а металлическую гофру или стальную трубку.
3. Установочные короба для розеток и выключателей должны быть изготовлены из металла. Недопустимо применение пластиковых конструкций.

Меры противопожарной защиты

Для обеспечения высокого уровня противопожарной защиты нужно учитывать ряд основных факторов:

1. Выбрать и установить УЗО с подходящими параметрами.
2. Монтировать заземляющий контур модульно-штыревого типа и соответствующего сопротивления в зависимости от числа фаз в сети.
3. Обеспечить работоспособность системы, уравнивающей потенциалы.
4. Гарантировать неразрывность заземления на каждом участке цепи.
5. Устанавливать исключительно накладные розетки.
6. Осуществлять скрытый монтаж с помощью металлических кабель-каналов и труб.

Следуя перечисленным правилам, рекомендациям и нормам, вы сможете организовать безопасную электрическую проводку в деревянном доме своими руками или убедиться в компетентности вызванных специалистов. И это очень важно, поскольку риск возгорания в данных жилых строениях намного выше.

Древесина считается экологически чистым материалом для строительства жилых домов, поэтому не удивительно, что спрос на красивые и комфортные дома из бруса или оцилиндрованного бревна не снижается. В первую очередь жилой дом должен быть безопасным с точки зрения электромонтажа.

Важно понимать, как должна быть проведена электрика в деревянном доме. Надо знать, как ввести и организовать электросистему, чтобы не причинить вред здоровью жильцов и обеспечить сохранность имущества. Мы подробно отобразили все аспекты данного вопроса.

Предложенная нами статья ознакомит с общими требованиями по устройству проводки. Мы расскажем о методиках заведения электросети в дом, правилах обустройства электрощита и способах монтажа кабелей. Все электромонтажные работы должны выполняться в строгом соответствии с представленными нами противопожарными нормами.

Общие требования к устройству проводки

Основное отличие деревянных домов от железобетонных и кирпичных сооружений – в высокой степени пожароопасности. Это значит, что к выбору электроустройств, кабелей и к условиям их монтажа применяются повышенные требования.

По статистике, около 1/2 случаев пожаров или возгораний в деревянных домах или в домах с деревянной отделкой происходит из-за грубых ошибок электромонтажников.

Стоит неправильно установить розетку, недостаточно тщательно соединить провода в распаечной коробке, проигнорировать правила заземления, как может возникнуть возгорание, а вслед за ним – и пожар.

Нетребовательные владельцы деревянного дома поручают работы по электромонтажу соседям, знакомым или выполняют самостоятельно, не зная досконально норм ПУЭ. Печальный результат доверчивости и непрофессионализма – на фото

Знать основные правила электромонтажа необходимо по двум причинам: чтобы иметь возможность самостоятельно выполнять часть монтажных или ремонтных работ и чтобы контролировать действия недобросовестных «специалистов».

Следует запомнить следующие требования:

• Технические характеристики кабелей и электрооборудования должны максимально соответствовать потребляемой мощности приборов каждой отдельной группы.
• Эксплуатацию розеток, выключателей, приборов аварийного отключения необходимо производить с учетом возложенной на них нагрузки.
• Использовать кабели, провода, клеммные соединения при их регулярном нагреве запрещено.
• Необходимо полностью исключить переход огня с кабеля на конструкции из дерева или других легковоспламеняющихся материалов с помощью несгораемой защиты.

Электропроводка должна быть полностью безопасной для владельцев дома, их семей (особенно маленьких детей) и домашних животных.

Строгие требования выдвигаются на первый план, при этом порой приходится жертвовать эстетичностью. Например, владельцам деревянного коттеджа необходимо смириться с наружными розетками и усиленной защитой как скрытой, так и открытой электропроводки (НПБ 246—97)

Материал из видеообзоров и инструкций, размещенных в интернете, весьма противоречив, поэтому полностью опираться на мнение людей в рабочих комбинезонах не стоит. Ориентироваться следует на выдержки из нормативной документации – разделы ПУЭ, СНиПов, ГОСТов.

Ввод электролинии в дом

В России и некоторых других странах (в отличие, например, от Европы, где провода спрятаны в грунте) электроэнергия попадает к потребителям через надземные линии электропередач – до конечной опоры.

Далее она передается пользователям тремя способами:

• по самонесущему изолированному проводу (СИП);
• под землей;
• по тросу (применяется крайне редко).

Первый вариант – наиболее востребованный.

На придомовой территории рекомендуется установить деревянный или бетонный столб с металлическим щитком для электровыключателя на ввод. Это оптимальный вариант, чтобы отключить подачу электроэнергии на время ремонта или замены сетей

Вместе с автоматом монтируют и приборы учета электроэнергии. Специальные щиты (ЩУЭ) предназначены именно для этого. По правилам, ЩУЭ можно монтировать ящик на фасаде дома, и внутри здания, тогда схема проводки немного изменится.

От центральной магистрали электроснабжения к опоре на частной территории или прямо к дому протягивают СИП (с сечением не менее 16 мм), который крепят анкерами или зажимами. Высота от земли до натянутого провода 2,75 м и более

Для изоляции провода, идущего вдоль деревянной поверхности, используют несгораемые короба или гофру для электропроводки. Переход через стены и перекрытия осуществляют в защитных гильзах из металла, пластиковые аналоги недопустимы.

Но полимерную прокладку рекомендуется использовать на перегибах, чтобы защитить кабель от износа. Пластиковые материалы обрабатывают противопожарными растворами с антипиренами (например, специальной краской).

Внутрь дома СИП не заводят. По нормам, внутри и поверх сгораемых конструкций можно укладывать исключительно медные провода, следовательно, алюминиевые аналоги также придется исключить.

Чтобы выбрать кабель для проводки в деревянном доме, нужно обратить внимание и на тип изоляции. Лучшими вариантами для деревянного дома признаны ВВГнг и NYM.

Переход от СИП к внутридомовому проводу по нормам должен осуществляться с наружной стороны здания – под крышей, на фасаде или внутри металлического щита

Если щит учета закреплен на фасаде, например, по требованию обслуживающей компании, то СИП подключают внутри него на автомат, а дальше, до ГРЩ – распределительного внутридомового щита – тянут ВВГнг.

Что учесть при прокладке кабеля под землей:

Стоит упомянуть, что подземный способ ввода электрического кабеля в здание дороже и сложнее, чем с помощью СИП.

Особенности устройства электрощита

Внешне распределительный щит представляет собой пластиковый или металлический (что предпочтительнее) ящик с дверцей с креплениями под автоматы и прибор учета электроэнергии.

Он не имеет ограничений по размерам, и когда устанавливают новый бокс, всегда оставляют немного свободного места под дальнейшие подключения.

Внутри расположен счетчик (опломбированный), главное автоматическое устройство отключения (УЗО), которое также пломбируют, и однополюсные автоматы защиты различных групп электропроводки (осветительной, розеточной и т.д.)

Автоматы защиты крепятся на предусмотренные для этого DIN-рейки. Номинальное значение автоматов напрямую зависит от параметров подключенной линии: если допустимый предел розеточной группы 16 А, то и автомат должен соответствовать этому значению.

При наличии автоматов установка УЗО необязательна, но монтажом его пренебрегать не стоит. Дополнительная защита срабатывает в момент появления тока утечки. Вручную УЗО отключают, когда необходимо перекрыть поступление электричества в дом.

Несмотря на дорогую стоимость оборудования, ответственные электрики настаивают на установке защиты по зонам, что увеличивает безопасное пользование электросетью в деревянном доме.

Нюансы подключения УЗО и автоматов в щитке описаны в этой статье.

Правила устройства открытой электропроводки

Способы открытой прокладки проводов не должны противоречить требованиям ПУЭ.

Поэтому для крепления кабелей к деревянной поверхности стен, перегородок или потолка можно применять следующие изделия:

• керамические или фарфоровые изоляторы;
• напольные плинтуса со встроенным кабель-каналом;
• гофрированные и жесткие трубы ПВХ;
• короба ПВХ;
• металлические короба и трубы.

Конкретные наименования изделий указывают в проектной документации, и применительно к деревянным сооружениям они обязательно должны сопровождаться сертификатом пожарной безопасности и быть обозначены маркировкой «НГ», как не поддерживающие горение.

Установку кабель-каналов и остальных монтажных элементов необходимо продумать заранее, так как выступающие детали могут помешать расстановке мебели или решению других интерьерных вопросов

С выбором кабель-каналов вопросов не возникает, так как в строительных магазинах можно подобрать изделия и по цвету, и по ширине, причем с комплектом сопутствующей фурнитуры – заглушек, поворотных элементов, переходников.

Лучше выбирать толстостенные, достаточно широкие изделия с одинарным замком, так как короба с двойным замком сложнее обслуживать.

Требования и рекомендации к монтажу:

1. Кабель, как и защитная фурнитура, должен не поддерживать горение, то есть быть с маркировкой «нг». Лучший вариант для деревянных домов — ВВГнг-ls (с пониженным дымоотделением).
2. Наличие металлической площадки для установки – пожаробезопасного основания, увеличивающего безопасность использования электроприборов.
3. Выключатели и розетки – только накладные, наружные.
4. Использование металлических гильз для организации перехода кабеля через деревянные стены, перекрытия, перегородки.

Проходные гильзы – это отрезки толстостенной металлической трубы, которые должны выступать с каждой стороны сгораемой конструкции на 1 см. Чтобы кабель не деформировался, края гильз защищают пластиковыми накладками.

По правилам открытого участка проводки между гильзой и коробом оставаться не должно. Конец гильзы, выходящий из отверстия, должен обязательно заходить внутрь короба

При выборе сечения электрического кабеля для прокладки в деревянном доме руководствуются общепринятыми нормами:

• 3*2,5 мм — для розеток;
• от 6 мм² — для мощного электрооборудования, например, электроплиты;
• 3*1,5 мм — для осветительной группы и т.д.

Формирование групп производят по принципу «как можно меньше», то есть блок из 4-5 розеток выделяют как отдельную линию и оборудуют отдельным автоматом.

Желающие избавиться от кабелей используют открытую проводку на изоляторах. По нормам ПУЭ, разрешено располагать изолированные провода в открытом виде на расстоянии 10 мм и более от деревянной поверхности.

Способ, которым активно пользовались еще в середине 20 века, снова входит в моду, поэтому уделим внимание и ретро-проводке.

В течение нескольких лет после строительства деревянного дома происходит его усадка, поэтому неизбежно провисание проводов. Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами.

Дополнительная информация о монтаже проводки открытым способом приведена в статье — Монтаж открытой электропроводки: обзор технологии работ + разбор основных ошибок

Способы электромонтажа закрытой проводки

Основное отличие скрытой проводки – ограничение по использованию способов прокладки. По нормам ПУЭ, точнее, согласно пункту 7.1.38, все компоненты проводки, проложенной за подвесными потолочными системами, в фальшь-стенах из гипсокартона и коробах приравнивается к скрытому варианту прокладки электросетей.

Правила пожарной и электробезопасности гласят, что для скрытой проводки можно использовать только два вида изделий – полимерную электротехническую гофру и металлическую трубу или короб из аналогичного материала, специально предназначенные для этих целей.

Рассмотрим один из примеров сооружения электропроводки в загородной даче:

Для установки выключателей и розеток желательно выбрать независимую от сруба неподвижную или малоподвижную стену, к примеру сооруженную из пенобетонных блоков или гипсокартона:

С внутренней стороны металлические элементы должны быть оцинкованы или окрашены, чтобы в процессе эксплуатации не покрылись коррозией.

Для прочного соединения недостаточно раструбного или похожего способа, поэтому применяют пайку, электросварку, муфтовые и резьбовые соединения.

Вариант скрытой проводки в металлических трубах – в дальнейшем потолок будет закрыт подвесной конструкцией. Это решение приемлемо для прокладки кабеля в деревянных перекрытиях, внутри стен и перегородок

Использование металлорукавов, гофры и коробов из ПВХнг также допустимо, но при условии оборудования подкладки из материала, не поддающегося горению: бетона, алебастра, штукатурки.

Основные этапы прокладки закрытой электропроводки:

1. Разметка трассы. Необходимо рассчитать протяжку линий так, чтобы количество поворотов и пересечений было минимальным.
2. Подготовка стен и перекрытий. Она включает в себя выдалбливание штроб, высверливание отверстий.
3. Прокладка металлических труб. Размер изделия подбирается так, чтобы кабель занимал не более половины внутреннего пространства.
4. Монтаж металлических коробок под выключатели и розетки. Медные трубы прикрепляют к коробкам развальцовкой, стальные – с помощью гаек.
5. Установка распаечных коробок. В идеале они должны соединяться с трубами сварным методом или пайкой, чтобы обеспечить 100%-е заземление.
6. Электроизмерения. Все металлические элементы установок должны присоединяться к шине РЕ (все без исключения линии должны быть с заземляющим проводником).
7. Протяжка кабеля в трубы. Чтобы поместить провода внутрь металлических труб, используют специальные протяжные тросы.
8. Установка розеток и выключателей. При разделке кабеля необходимо делать небольшой запас проводов на случай ремонта или замены оборудования.

После того как электромонтаж скрытой проводки закончен, необходимо связаться с представителями электролаборатории. Многие забывают, что технический отчет о состоянии проводки и качестве монтажа – обязательный документ.

Правила пожарной безопасности регламентируют параметры стальных труб для скрытой электропроводки. Трубы и короба из стали с толщиной стенки 2 мм (и менее) устанавливать в помещениях с повышенной степенью влажности и с конденсатом на стенах (потолках) запрещено (+)

Стоит понимать, что установка скрытой проводки в стальных, а уж тем более в медных трубах – невыгодное с материальной точки зрения мероприятие.

Кроме дорогостоящего материала необходимо часть средств потратить на хороших специалистов, так как далекому от электромонтажа человеку с проектированием скрытой проводки не справиться, а для монтажа нужен квалифицированный специалист.

Для чего необходим контур заземления

Проектирование электросетей для деревянного дома обязательно включает раздел о монтаже контура заземления, без которого вся система подачи энергии в здание считается небезопасной. Существует несколько способов устройства заземления, и, несмотря на запреты, все их до сих пор применяют.

Следует отказаться от сборки контура из подручных материалов – это опасно. Традиционный способ устройства «треугольника» из металлических уголков и шины требует свободного пространства на придомовой территории, к тому же с 2013 года он запрещен как несоответствующий современным стандартам (ГОСТ Р 50571.5.54-2011).

Длина одного монтажного штыря – 1,5 м. Вертикальные заземлители располагают тремя способами: одной линией в прямой траншее, треугольником, если элемента всего три, четырехугольником по углам дома

Разумно применять на загородном участке модульно-штыревой способ заземления, согласно которому заземлители устанавливаются в линию или по периметру дома.

Он не требует выделения внушительного свободного пространства на участке, т.к. все элементы располагаются вдоль существующих объектов. Необходим лишь перфоратор, чтобы поместить штырь в землю.

Шаги устройства заземляющего контура для частного дома:

Для увеличения токопроводящих способностей выпущенные в заводских условиях электроды покрыты медью, а все соединения, резьбу и муфты в процессе сборки смазывают токопроводящей пастой.

Как правило, в состав пасты входят и антикоррозийные добавки. В качестве защиты от агрессивной внешней среды все соединения также обматывают гидроизоляционным материалом.

Преимущества готовых заземляющих систем штыревого типа —  эффективность, небольшие трудозатраты, экономия места, главный недостаток – высокая стоимость.

Именно по причине дороговизны многие собственники деревянных коттеджей и дачных домиков до сих пор используют отрезки отрезки металлического уголка или арматуры для устройства контура заземления вместо заводских изделий.

Меры противопожарной защиты

Если проанализировать весь процесс электромонтажных работ в деревянном доме с точки зрения безопасности, то можно выделить главные правила:

• правильный выбор и монтаж УЗО;
• установка заземляющего контура модульно-штыревым способом (с сопротивлением 4 Ом);
• устройство системы уравнивания потенциалов;
• обеспечение неразрывности заземления по всей сети;
• монтаж только накладных розеток;
• скрытый монтаж – в металлических коробах и трубах.

По окончании электромонтажных работ должны быть полностью исключены риски случайного возникновения пожара или поражения электротоком, а также поломка бытовых приборов из-за неудовлетворительного состояния проводки.

Выводы и полезное видео по теме

В процессе прокладывания трасс и монтажа электроустановок существует множество нюансов, справиться с которыми помогут только профессиональные инженеры и электрики.

Как установить розетку с помощью деревянной накладки:

Правила устройства скрытой проводки:

Общая информация об электромонтаже в деревянном доме:

Монтаж электросети в деревянных конструкциях, которые считаются сгораемыми, требует особого внимания, опыта, знания технических нюансов и выполнения нормативных требований.

Для составления и согласования проектной документации, ввода электрокабеля в дом, а также монтажа скрытой проводки рекомендуем обращаться к специалистам. Это не мешает поработать и самостоятельно – например, установить розетку.

Если возникли вопросы или есть желание поделиться личным опытом электрификации деревянного дома, пожалуйста, оставляйте комментарии к статьей. Блок для обратной связи расположен ниже.

Деревянные дома – очень древняя традиция российской архитектуры. Даже в наше время, когда нет недостатка в современных строительных материалах, многие владельцы загородных участков предпочитают возводить жилье именно из дерева – с ним никто не может даже близко сравниться по природной теплоте и создаваемому особому уюту.

Да и обычные горожане – владельцы небольших дач, возводя несложные домики, чаще всего останавливают свой выбор именно на древесине, как на основном материале для постройки. Но и постоянное, и временное жилье в современных условиях не могут обойтись без электропитания. И в том, и в другом случае крайне необходимо знать, как сделать проводку в деревянном доме правильно, чтобы не подвергать опасности свои здоровье и даже жизнь, обеспечить сохранность жилья и имущества.

Основные требования к электропроводке в деревянном доме

Прежде всего необходимо предупредить домашних мастеров, которые считают, что если они могут починить розетку или выключатель в квартире, знают, как отличить ноль от фазы с помощью обычного индикатора, то могут смело браться за самостоятельный монтаж электропроводки и в загородном деревянном доме. Не все так просто – деревянное строение отличается повышенной пожароопасностью, и требования к прокладке силовых кабелей здесь совершенно иные.

Безрадостная статистика показывает, что подавляющее число случающихся пожаров в деревянных зданиях напрямую связаны с нарушениями монтажа и эксплуатации электрических приборов или проводки. По большому счету, браться за самостоятельную прокладку электрических линий вообще не следует – это удел квалифицированных специалистов. Однако, знать основные правила необходимо любому владельцу деревянного жилья, хотя бы для того, чтобы оценить уже имеющиеся кабельные разводки или проконтролировать работу вызванных электриков, так как вполне можно нарваться на «халтурщиков», выполняющих работу по принципу «ничего страшного, и так сойдет».

Итак, какие основные требования должны предъявляться к электропроводке в деревянном строении:

• Должна быть полностью исключена или до предела минимизирована вероятность возгорания кабеля с передачей открытого огня на деревянную конструкцию здания в случае короткого замыкания.
• Физико-технические и эксплуатационные характеристики используемых проводов и электроарматуры должны с достаточным запасом соответствовать суммарной потребляемой мощности на каждом конкретном участке проводки с учётом пиковых нагрузок. Недопустимы любые проявления нагревания кабелей или клеммных соединений.
• Состояние проводки должно полностью исключать риски поражения людей или домашних животных электрическим током.

Проблема эстетичности в условиях деревянного строения должна уйти на второй план. Существует немало приемлемых способов решить и этот вопрос (об этом будет рассказано ниже). Но никогда нельзя добиваться улучшения интерьерного оформления помещений за счет даже незначительного снижения уровня безопасности – это чревато катастрофическими последствиями.

Сложность самостоятельной работы по прокладке электропроводки в деревянном доме еще и в том, что нет единого регламентирующего документа. Опытные мастера с большим стажем работы знают основные требования к ней и технологические приемы по их реализации. Самому же подобрать нужную информацию, разбросанную но СНиПам, ГОСТам и ПУЭ (правила устройства электроустановок), не так просто, и она, зачастую, носит слишком специализированный характер, понятный лишь человеку с профильным образованием.

Основная задача данной публикации – дать владельцам деревянных домов основные представления о способах монтажа электропроводки. В качестве инструкции как сделать проводку в деревянном доме, адресованной неподготовленному человеку,  для полностью самостоятельного проведения электротехнических работ, ее рассматривать не следует.

Вход электрической линии в дом

Это — очень ответственный участок, о котором хозяева почему-то нередко забывают, акцентируя внимание именно на внутренней проводке. Срабатывает, наверное, принцип – стоит давно и полностью себя оправдывает. А между тем ввод силового кабеля в дом мог проводиться уже очень давно, по старым, уже не соответствующим современным требованиям технологиям. Оснащённость домов электроприборами выросла буквально в разы, соответственно, возросло и потребление энергии. Да и сама кабельная часть может безнадежно устареть – изоляция лопается под многолетним воздействием солнца и температурных перепадов, оголяя металлические жилы и снижая безопасность проводки.

Особо уязвимым участком является проход кабеля через деревянную стенку чердачного помещения. В свое время считали, что для безопасности вполне хватает обрезка резинового шланга. Однако, такой узел таит в себе немалую угрозу – в составе резины немалый процент сажи, которая сама по себе является углеродом, т.е. токопроводящим материалом. По мере старения такого «изолятора» появляются мостики электропроводимости с достаточно большим удельным сопротивлением. Могут возникнуть участки локального нагрева, искрения, а для сухих досок фронтона крыши этого может быть вполне достаточно.

Одним словом, если целью поставлено полное обновление проводки и приведение ее в действительно безопасное состояние, то начинать нужно именно отсюда.

Существует два способа завести силовую линию в дом – воздушный и подземный.

• Подземный способ считается более надёжным, так как кабель полностью скрыт и не подвержен внешним влияниям. Вместе с тем, это достаточно затратный метод, который потребует значительных земляных работ. Кабель должен располагаться на глубине не менее 0.8 м, охранная зона обязательно обозначается табличками. Проход через фундамент и ввод в дом производиться с обязательной установкой металлических гильз из толстостенных труб.

Как правило, подобное подключение имеет смысл организовывать лишь при строительстве нового дома, заранее продумывая прохождение коммуникаций. Если электролиния прокладывается в уже отстроенный дом, то легче и дешевле воспользоваться воздушной проводкой.

• Осуществлять какие бы то ни было самостоятельные электротехнические работы на столбах линий электропередач запрещено категорически – это имеет право делать только высококвалифицированный электрик с соответствующим допуском.

Примерная схема требуемого размещения воздушной проводки от ЛЭП к дому приведена на рисунке.

Участок линии от столба к дому обычно выполняют из провода сечением не менее 16 мм. В основном, используется кабель типа СИП (самонесущий изолированный провод), имеющий высокопрочную оболочку из сшитого полиэтилена, устойчивого к инфракрасному излучению и термическим перепадам. Длительность службы такого провода должна составить не менее 25 лет.

Однако, внутрь дома эта линия никогда не заводится.  Согласно существующим правилам, категорически запрещена прокладка кабелей с алюминиевой токоведущей частью по сгораемым элементам конструкций. А раз речь идет о деревянном доме, то начиная от входа и до последней розетки или лампочки применяются исключительно медные проводники.

Для участка от подключения линии и до вводного распределительного устройства рекомендовано использовать кабель ВВГнг. Дополнительный индекс «нг» говорит о негорючести его изоляционного покрытия. Этот кабель вполне соответствует требованиям к стационарной проводке как внутри здания, так и на открытом воздухе. Однако, для большей надежности, его рекомендуют заключить еще и в гофрированную полимерную трубу, имеющую соответствующую сертификацию по действующим правилам пожарной безопасности НПБ 246—97. Пластик, из которого изготовлена «гофра», относится к самозатухающим, не поддерживающим горения материалам.

Подключение всегда проводится снаружи здания. В настоящее время для этого чаще всего используют специальные герметичные сжимы, обеспечивающие надежный контакт без возможности окисления и возникновении искрения.

Участки прохождения ВВГнг через стены дома и чердачные или межэтажные перекрытия обязательно заключаются в металлическую гильзу, изготовленную из толстостенной трубы. Эта мера предосторожности имеет несколько задач:

• Кабельная часть будет защищена от повреждений, которые могут быть вызваны смещениями строительных конструкций, например, из-за усадки дома или колебаний грунта.
• Металлическая оболочка в максимальной степени предотвратит распространение огня на деревянные конструкции в случае чрезвычайной ситуации – перегрева или возгорания кабеля.
• Кабель в уязвимых, скрытых от обзора местах получает защиту от домашних грызунов.

Толщина стенки трубы – значение регламентированное. Так, если используется провод сечением до 4 мм², она должна составлять 2,8 мм, а при применении более мощных кабелей – от 6 до 10 мм² — даже 3.2 мм. Это исключит возможность прогорания стенки трубы при возникновении внутри нее короткого замыкания.

 Как сделать проводку в квартире своими руками? Ответ Вы найдете прочитав статью на нашем сайте.

А вот здесь вы можете прочитать про заземление на даче своими руками.

Это же правило применяется на всех участках внутридомовой разводки в деревянном здании, безо всякого исключения.

Следующий важный участок – от ввода в дом до распределительного щитка (по принятой терминологии, вводного распределительного устройства – ВУР). В чем особая специфичность данного участка – он остается незащищенным автоматикой от перегрузок или КЗ и, как правило, находится не на виду, зачастую проходя через чердачные или подсобные помещения. Полагаться на автоматику электрической подстанции не следует – там совершенно другие уровни срабатывания.

Существует несколько способов кардинально решить эту проблему:

• Весь участок кабеля до ВРУ можно заключить в металлическую трубу с теми же параметрами, о которых говорилось выше. Однако, это становится возможным лишь при небольшой его протяжённости – до 2,5 – 3 метров и отсутствии большого количества поворотов. Протолкнуть достаточно жесткий кабель на значительные расстояния в просвет трубы будет попросту невозможно.
• Оптимальным видится установка защитного автомата в герметичном боксе непосредственно перед входом линии в здание. При этом порог его срабатывания выбирает на шаг выше, чем у основного АЗ, который устанавливается на ВРУ. Так, если на щитке установлен автомат в 25 А, то на наружном следует ставить 32 А.

Это защитит уязвимый участок от перегрузки, но вместе с тем, если такая ситуация произойдет во внутренней домовой разводке, то сработает автомат на ВРУ, и необходимости добираться к внешнему АЗ не будет.

• Есть еще один вариант, когда и автомат, и приборы учета расхода энергии электроснабжающие организации выносят вообще на внешнюю стену здания или даже на столбы ЛЭП. Это, конечно, надежно, но не всегда удобно для хозяев дома.

Установка распределительного щитка

Линия от ввода в дом напрямую, безо всяких ответвлений, приводит к распределительному щитку – ВРУ. Каковы его основные составляющие:

• Металлический или пластиковый бокс с местами для размещения электросчётчика и дополнительных устройств защиты, DIN-рейкой для АЗ, шинами – нулевой и контура заземления. Размеры бокса не регламентируются, так что лучше в этом случае не экономить, и устанавливать его с расчетом на дальнейший возможный «апгрейт» — дооснащение, потребность в котором может возникнуть по мере расширения электрооснащенности дома.
• Опломбированный счётчик расхода электроэнергии.
• Главный вводной автомат защиты, двухполюсный или трехполюсный, который обычно также пломбируется электроснабжающей организацией.
• Установленные на DIN-рейке однополюсные АЗ. Их количество может быть различным. Обычно электросеть дома разделяется на зоны – каждой их них будет соответствовать свой автомат определенной мощности. Так, выделяют в отдельные зоны кухню, одну или несколько комнат, которые также можно разделить на освещение и розеточную группу. Часто отдельной зоной делается освещение двора, электроснабжение гаража и придомовых пристроек, внешние розетки, которые используются для хозяйственных работ на территории.

Мощность автоматов рассчитывается для каждой зоны индивидуально. Руководствуются правилом, что она должна обеспечивать срабатывание при перегрузке на самом слабом участке локальной электропроводки. Чем меньше номинал, тем выше безопасность эксплуатации электроприборов. Так, если обычные розетки имеют допустимый предел в 16 А, то и АЗ не должен превышать этого значения.

• УЗО – устройство защитного отключения электропитания при выявлении тока утечки. Ввиду немалой стоимости подобного прибора им многие просто пренебрегают. Однако, хотя оно и не является обязательным, все же лучше не поскупиться, приобрести и включить его в общую систему электроснабжения. УЗО надежно предохранит жильцов от поражения током при пользовании электроприборами, не допустит аварийных ситуаций в сети. Особое значение оно приобретает на участках с повышенной влажностью – кухни, ванные, бани, котельные, внешняя арматура во дворах, гаражах и т.п. Подбор номинала УЗО и его установка должны проводиться квалифицированными электриком, так как здесь учитывается несколько параметров – общая нагрузка участка (максимальный ток) и ток утечки.

УЗО может устанавливаться на всю внутридомовую сеть, но в этом случае велика вероятность частых ложных срабатываний защиты, и кроме того, очень сложно будет выявить источник потенциальной угрозы безопасности. Более удобным, но, правда, и более дорогим способом становится установка УЗО также с зонированием, аналогично АЗ.

Видео: пример установки УЗО

Вся аппаратная часть распределительного щитка должна быть исключительно от проверенных производителей, иметь соответствующие сертификаты соответствия. Важно помнить, что во многом именно эти отвечают за безопасность хозяев и сохранность здания.

Цены на устройства защитного отключения (УЗО)

Устройства защитного отключения (УЗО)

Как сделать проводку в деревянном доме — от щитка до точек потребления

Теперь об одном из главных моментов устройства проводки в деревянном доме – участках от распределительного щита до точек подключения электроприборов.

В первую очередь, несколько слов о соединениях проводов. Скрутки должны быть исключены, даже при использовании толстых медных жил одного сечения. Допускается пайка проводов с последующим закрытием оголенной части пластиковыми колпачками. Оптимальных же решением будет использование специальных пружинных или винтовых клеммных соединений (например, клеммы WAGO). Это не столь дорого, но обеспечит и надежный контакт, и требуемую защищенность от коротких замыканий. Кроме того, такие соединения легко проконтролировать и в случае необходимости, заменить.

Оптимальным решением для деревянного дома является открытое расположение проводки на стенах. Существуют возможности разместить ее и скрыто, но это потребует масштабных и дорогостоящих работ.

Способы открытого размещения проводки

• С давних пор применялось размещение кабелей внутренней проводки по деревянным элементам конструкции на изолирующих роликах, обеспечивающих безопасный зазор в 10 мм от стены.

В домах старой постройки кое-где такие разводки сохранились и по сей день.

Кстати, этот метод крепления стал вновь входить в моду – многие владельцы отдают предпочтение такой ретро-проводке. Для этого даже выпускаются специальные витые кабеля различных расцветок.

Видео: ретро-проводка на деревянных стенах

Однако, рассматривать всерьез подобные подход для организации всей внутренней разводки вряд ли уместно. Количество электроприборов и, соответственно, точек потребления в среднестатистическом доме значительно возросло, а прокладка множества магистралей от распределительного щита на роликах поверх стены будет смотреться просто нелепо.

• Одиночные кабели сечением менее 6 мм² можно располагать непосредственно на поверхности стены, фиксируя их с помощью электротехнических клипсов соответствующего размера. Главное условие при этом – наличие двойной (а лучше даже – тройной) изоляции кабеля. Для подобных целей подойдут уже упоминавшиеся провода марки ВВГнг или NIМ. Если применяются провода в обычной изоляции, то потребуется несгорающая прокладка (асбестовая или металлическая), выступающая с обеих сторон кабеля минимум на 10 мм, а это вряд ли украсит интерьер помещения.
• Электропроводку можно разместить в гофрированной полимерной электротехнической трубе. Достоинства такого подхода в том, что в одну трубу можно поместить несколько проводов. Это будет уже выглядеть несколько лучше, чем одиночные кабели, но все же эстетика в данном случае «хромает» — гофру непросто разместить идеально ровно, даже с использованием клипсов. Но зато провода получают дополнительную защиту от внешних повреждений и создается требуемый зазор от стены.

Для незаметных участков проводки, например, для подсобных или технических помещений, этот метод становится, наверное, оптимальным. Однако и он имеет недостаток – при необходимости замены какого-то одного кабеля придется снимать гофрированную облицовку со всего пучка проводов.

Узнайте несколько доступных способов, как найти обрыв провода в стене, из нашей новой статьи.

• Все большую популярность обретают полимерный кабель-каналы, закрывающиеся съемной крышкой. Они производятся различных размеров, то есть существует возможность подобрать их и для одиночного провода, и для нескольких параллельных линий. Изготавливаются они из негорючего пластика, что повышает безопасность эксплуатации проводки.

Такие короба можно подобрать и по наиболее подходящей расцветке – они бывают не только белыми, но и затонированными или имеющими декоративное покрытие «под дерево», которое хорошо будет сочетаться с материалом стен.

Особое достоинство таких каналов – простота профилактических или монтажных работ с кабельной частью — всегда можно снять крышку, чтобы заменить проблемный кабель или же добавить новое соединение.

Учитывая то, что сейчас в продаже немало дополнительных аксессуаров к подобным кабель-каналам – повороты, внешние и внутренние угловые элементы, тройники, заглушки и т.п, хозяева могут с помощью их решить проблему требуемой декоративности электропроводки.

Видео: открытая проводка в деревянном доме с использованием кабель-каналов

• Еще одной разновидностью подобных кабель-каналов являются системы электротехнических плинтусов. Они также укомплектованы всеми необходимыми элементами для прямых участков, поворотов, углов, подъемов к розеткам и выключателям, распределительным коробкам. Это позволяет выдержать общий стиль оформления помещения, несмотря на то, что по сути проводка будет считаться открытой.

Важное замечание – установку кабель-каналов следует проводить только после первичной усадки дома и при условии, что древесина стен хорошо просушена. В противном случае даже незначительные изменения «геометрии» помещения могут вызвать деформацию и даже разрушение коробов.

• Прибегают и к размещению открытой проводки в трубах, металлических или полимерных. Удобной подобную технологию не назовешь – каждый прямой участок продевается отдельно, затем устанавливается переходная или поворотная муфта и так далее. Безусловно, немало сложностей вызовет и необходимость замены кабельной части. Такой подход – это скорее дань моде, но никак не оптимальное решение для наружной разводки.

Розетки и выключатели, устанавливаемые при открытом расположении проводки, должны в обязательном порядке иметь несгорающую прокладку снизу. Хорошо, если это предусмотрено самой их конструкцией. Если нет, то придется вырезать площадки из асбеста или металла.

Следует сразу просчитывать требуемое количество розеток в том или ином месте помещения. Использование тройников или удлинителей в процессе эксплуатации электроприборов должно быть сокращено до минимума, а еще лучше – полностью исключено.

 Как соединить провода в распределительной коробке? Ответ Вы найдете перейдя по приведенной ссылке на нашем сайте.

А здесь рассказывается на какой высоте устанавливать розетки.

Цены на электрический кабель

Электрический кабель

Скрытая проводка в деревянном доме

Если у хозяев жилья превалирует все же желание полностью скрыть проводку, то они столкнутся с весьма масштабными работами.

• Чтобы обеспечить полную противопожарную безопасность, все провода должны быть замещены в несгораемую оболочку, в качестве которой может выступать только стальная или медная труба. Внутренняя полость стальной трубы должна быть либо окрашена, либо оцинкована, чтобы не допустить процессов коррозии стенок.

• Все переходы и повороты исполняются с помощью резьбовых элементов либо сваркой (пайкой).
• Горизонтальные участки труб должны иметь небольшой уклон для того, чтобы образовавшийся в полости конденсат имел выход наружу. Также предусматриваются специальные отверстия в тех местах, где наиболее вероятны скопления влаги.

• В вырезанные для скрытого размещения розеток и выключателей отверстия устанавливаются только металлические подрозетники, которые должны быть подключены к контуру заземления.

• Все разветвления проводятся только в распределительных коробках, которые должны быть также герметично соединены с трубами.
• Весь контур труб обязательно заземляется. чтобы снять с него возможное статическое напряжение и предотвратит поражение током в случае возможного нарушения изоляции кабеля.

• Чтобы не допустить контакта изоляции проводов с острыми кромками трубы, на выходе обязательно устанавливается центрирующая пластиковая заглушка.

Видео: размещение скрытой проводки в металлических трубах

Скрытая проводка допускается и еще одним способом – по намету штукатурного слоя толщиной не менее 10 мм. Однако, применяется это нечасто, хотя бы из тех соображений, что закрывать натуральное дерево штукатуркой, наверное, не самый лучший вариант.

Если просмотреть размещенные в интернете фотографии или видеоролики, можно увидеть массу примеров, когда скрытую проводку размещают в металлической или пластиковой «гофре», или же просто укладывают пучки проводов в проделанные в дереве штробы. Что бы ни писали «авторитетные» мастера, которые убеждают, что подобный способ полностью безопасен, это является грубейшим нарушением существующих требований. Закладывать в своём деревянном доме подобную «мину замедленного действия» вряд ли стоит – ставки слишком высоки!

В статье не раз упоминался контур заземления. Однако это вопрос настолько своеобразен и важен, что заслуживает совершенно отдельной подробной публикации, которая обязательно найдет свое место на страницах нашего портала.

Хорошо просушенная древесина, из которой построено здание,
способна легко воспламениться. А электричество, обеспечивающее все блага
цивилизации, при аварийных ситуациях создает пожар.

Чтобы его не допустить, необходимо монтаж электропроводки в
деревянном доме делать строго на основе правил, выработанных за счет печального
опыта предыдущих поколений.

Моя статья кратко объясняет технические требования к проводке, которые приняты в России и странах Запада, объясняя противоречия и принципиальные отличия работы электрических схем.

Ошибки электриков, которые вызывают пожар

Даже внутри зданий, построенных из кирпича, бетона или
других негорючих материалов, люди используют легко воспламеняемые предметы:
ткани, бумагу, деревянную мебель, утеплители, которые способны к возгоранию от
электрической искры или разряда тока.

Ситуация резко ухудшается в домах из древесины, где огонь способен перекинуться на материал, из которого создано само здание. Оно может сгореть за очень короткое время.

Допускать этого нельзя. Поэтому будем разбираться с тем, как
исключить ошибки электриков, способные вызвать пожар.

Среди них можно условно выделить несколько категорий, когда:

1. проложенный в доме кабель и провода
   перегреваются от приложенной нагрузки, а значит выбраны или смонтированы
   неправильно;
2. случайно возникающие аварийные ситуации
   своевременно не ликвидируются, когда защиты не налажены или отсутствуют;
3. соединения проводов создают повышенное переходное сопротивление электрического
   контакта, на котором возникает повышенный нагрев;
4. контакты вилок и розеток не обеспечиваются
   нормальным ужимом пружин и ослаблены, перегреваются сами и нагревают окружающее
   пространство.

Как выбрать кабель по нагрузке для бытовой проводки без ошибок

Основные правила выбора и расчета кабеля я уже описал статьей об электромонтажных работах в
квартире. Проект электроснабжения дома делается так же.

В результате его создания вам должна быть полностью понятна картина с расположением проводки начиная от ввода питания от приходящей ЛЭП или альтернативных источников энергии до каждого потребителя.

Здесь же необходимо полностью определиться с контуром заземления и защитами.

Мне остается указать только на те ухищрения, к которым прибегают недобросовестные производители и продавцы ради получения прибыли.

Начну с провода ПУНП с монолитными жилами и его многожильного аналога ПУНГП.

На первый взгляд они имеют двойную изоляцию и плоскую форму,
которая удобна для прокладки внутри бытовой проводки. К тому же по стоимости они привлекательнее для людей, стремящихся на всем экономить.

Однако обратите внимание на его электрические характеристики.
Производители указывают на уровень максимального напряжения для слоя изоляции: 250 вольт. Выше она просто пробивается. А такие случаи происходят довольно часто.

Указывая сечение металлической жилы, производитель сам допускает уменьшение ее до 30%. А объясняется это тем, что провод ПУНП
выпускается с нарушением требований ГОСТ по техническим условиям того завода, где производится.

В итоге при небольшом скачке напряжения изоляция пробивается, а при достижении максимальной нагрузки в 3 киловатта, которую должно нормально выдерживать сечение 2,5 мм кв меди, создается дополнительный перегрев, разрушающий изоляцию.

Пожарная статистика свидетельствует, что половина происшествий в бытовой сети вызвана с использованием провода ПУНП. Поскольку
рыночная экономика не запрещает его продажу, то нам следует полагаться только на собственные знания.

Я при выборе провода всегда делаю замер диаметра его токопроводящей жилы и рассчитываю площадь ее сечения. Это правило ввел давно, когда еще занимался перемоткой обмоток у двигателей и трансформаторов.

Прокладка кабеля между электрическими точками должна выполняться целым куском без сращивания. Особую опасность вызывают скрытые самодельные скрутки, обмотанные изолентой и спрятанные внутри строительных конструкциях без возможности осмотра.

Для строений из дерева особое внимание обращайте на изоляционный слой кабеля, его огнестойкость и выделение газов при горении.

Обычные поливинихлориды, входящие в состав изоляционного слоя, хорошо горят после воспламенения, служат дополнительным источником открытого огня.

Для монтажа электропроводки в деревянном доме лучше использовать медные кабели с аббревиатурой:

• нг — не поддерживают горение, хотя это несколько
  условно;
• LS — обладают минимальным выделением вредных
  газов при пожаре;
• FR — с двойным слоем слюды между жилами,
  обеспечивающими допустимую огнестойкость.

От алюминия рекомендую отказаться, хоть он и дешевле. ПУЭ его запретили для домашней проводки, а вот приказ №968 министерства энергетики, ради решения коммерческих вопросов, разрешил. Выбирать вам между безопасностью и экономией.

Защитные устройства: 5 обязательных модулей

При нормальном протекании электротехнических процессов они
не нужны. Поэтому многие люди не понимают выгоды от их применения. Такова
натура русского человека: полагаться на знаменитый “авось”.

Однако ничего вечного нет, а безошибочно не работает ни один
технический механизм, включая бытовую проводку или электроснабжающую
организацию.

Авария может возникнуть в доме по разным причинам: непреднамеренная ошибка человека, протечка воды, пробой изоляции или повреждения схемы питания за счет ударов молнии, обрыва проводов, ошибок электротехнического персонала, сбоев программного обеспечения.

В этих и подобных ненормативных ситуациях обеспечить безопасность деревянного дома и спасти здоровье человека могут только
автоматически работающая защита.

Я рекомендую обязательно устанавливать внутри квартирного щитка 5 обязательных защит:

• Автоматические выключатели, максимально быстро снимающие питание с подключенной схемы при коротком замыкании и с необходимой выдержкой времени при ее перегрузке.

• Устройства защитного отключения или их усложненный аналог — дифференциальные автоматы, включающие в своей конструкции УЗО и автоматический выключатель. Они обеспечивают защиту от опасных токов утечек.

• Реле контроля напряжения, исключающее работу схемы при перенапряжениях или снижении его уровня ниже допустимой величины.

• Устройства УЗИП, защищающие от импульсов перенапряжения, проникающих в бытовую сеть со стороны питающей линии.

• Дуговую защиту от образования микродуг при возникновении малейших повреждений изоляции.

Каждая из перечисленных здесь защит изготавливается небольшими модулями, выполняет свои функции самостоятельно. Часть их может резервироваться. Но это не значит, что от них стоит отказываться и за счет этого экономить деньги.

Как соединять провода правильно для домашней проводки с научной точки зрения

Кабель и провод создаются на заводе по строго соблюдаемой
технологии. Внутри них короткие замыкания и повреждения изоляции случаются за
счет брака продукции. Это очень редкие случаи.

Аварийные ситуации возникают при явных нарушениях условий
эксплуатации или в местах подключения жил между собой либо к клеммам
электрических точек: розеток, выключателей, светильников…

Нам важно понимать правила, как создается электрический
контакт с минимальным переходным сопротивлением. Он позволяет исключить
ненужные потери энергии на нагрев.

Температура контактной площадки θк всегда выше, чем средняя температура металла θм при прохождении тока через это место. Это превышение может достичь критической величины, разрушить изоляцию, вызвать пожар.

В месте электрического соединения провод должен быть надежно прижат к контактной площадке. Поэтому винтовые зажимы сильно закручивают, обжимные втулки плотно прессуют, скрутки заваривают или пропаивают.

Клеммники WAGO и колпачки СИЗ, на
мой взгляд, созданы только для работы при нормальных нагрузках. При токовых
перегрузках они перегреваются. Устанавливайте их в цепях освещения с малыми
токами.

Еще один момент, который часто игнорируется: площадь создаваемого контактного соединения проводов. По закону Джоуля-Ленца при протекании тока выделяется тепло, прямо пропорциональное величине электрического сопротивления.

Поэтому площадь создаваемого контакта между проводами влияет на нагрев при передаче электрической энергии. Старые электрики учили меня в далекой молодости делать скрутки длиной не менее 10 см и хорошо обжимать их пассатижами.

Сейчас их делают в несколько витков, как на колпачках СИЗ.
Они обладают увеличенным сопротивлением, которое приводит к излишнему нагреву.

В месте соединения проводов создается переходное сопротивление, как и у контактов. Оно может стать причиной излишнего нагрева жил и изоляции.

При нормальной работе проводки создается тепловой баланс,
когда вырабатываемое по закону Джоуля-Ленца тепло расходуется на нагрев жил,
изоляции, а часть уходит в атмосферу.

Когда сопротивление контактной площадки ухудшается по любой
причине, включая уменьшение ее площади, то тепловое выделение может превысить
его отвод. Это приведет к повреждению изоляции и пожару.

Поэтому я рекомендую в доме из древесины отказаться от ненадежных способов соединения проводов, использовать проверенную комбинацию длинных скруток со сваркой или пайкой.

Безопасный монтаж электрических розеток в древесину

Очередная опасность подстерегает нас внутри разъемного контактного соединения вилки с розеткой.

Диаметр стержней вилки бывает разным. Для маломощных вилок
производители указывают номинальный ток, например, 2,5 ампера, под который
создана конструкция.

Такие вилки часто используются у зарядных блоков мобильных
устройств и на старых советских шнурах питания. Современные розетки выпускаются
для нормального ужима толстых контактных стержней.

Если в гнезда будет воткнута старая вилка, а к ее удлинителю
подключена мощная нагрузка, то из-за ослабленного контакта возникнет большое
переходное сопротивление, которое станет перегревать место соединения.

Такой же эффект создается, если зажимные винты клемм слабо затянуты или ослаблены. Тогда между контактным гнездом и проводом возникает нагрев.

Монтаж электрических розеток необходимо выполнять внимательно, надежно, безопасно и в негорючих подрозетниках. Это исключит возможность распространения огня из розетки на древесину стены.

Открытая проводка в деревянном доме доступными способами

Выполняя открытую прокладку электрических проводов по
древесине всегда важно учитывать возможность проскакивания между ними искры,
способной воспламенить дерево.

Зазор между проводами и конструкцией здания обеспечивают две распространенные технологии:

1. Ретро проводка в деревянном доме.
2. Проводка в кабель каналах.

Ретро проводка в деревянном доме с имиджем под старину

Самым безопасным и надежным способом считается ретро проводка на роликах, которая имитирует распространенную схему прокладки проводов прошлого века.

Качественные декоративные провода защищены стойким покрытием
от разрушительного действия солнечных лучей, отделены от древесины стены
воздушной прослойкой.

Розетки и выключатели изготавливаются по уникальной технологии под различные художественные пристрастия владельцев, утверждающих свой образ состоятельных людей.

Монтаж ретро-проводки связан с высокой стоимостью оборудования, требует больших денежных вложений.

Проводка в кабель каналах в деревянном доме простыми способами

Этот способ менее затратен. Кабели и провода защищены от воздействия солнечного света пластиковыми коробами. Поэтому не требуют сверхстойкой изоляции к свету.

Материал пластиковых коробов можно выбрать под любой дизайн,
но обращать внимание стоит на его горючие свойства. Используйте стойкие к
возгоранию поливинилхлориды с минимальным выделением опасных газов при
интенсивном нагреве.

Рекомендую проверять эти качества не только по заверениям продавцов,
но и реально поджигая небольшой кусочек пластика от спички или зажигалки. Метод
очень доступный, но действенный.

Проводка в кабель каналах в деревянном доме делается за два этапа:

1. Первоначально крепят пластиковые короба к
   строительным конструкциям по направлениям горизонтали и вертикали. Пустоты между ними не
   допускаются. На поворотах используются переходники, а на окончаниях — заглушки.
2. Затем в короба заводят кабели и выполняют их
   электрическое соединение.

Считаю эти два способа прокладки проводов наиболее
приемлемыми для зданий из древесины. Они не требую использования сложной
технологии и отвечают правилам пожарной безопасности.

Если же вы попытаетесь прятать провода внутри строительных конструкций, то вам придется более серьёзно потрудиться и выполнить целый комплекс дополнительных защитных мероприятий.

Скрытая проводка в деревянном доме по требованиям науки

Этот вопрос решается разными методами в российском законодательстве и странах запада.

Скрытая проводка: ПУЭ и строительные правила в России

Особую опасность в деревянных домах представляют закрытые места, куда попали стружки, мелкая древесная пыль и опилки. Они хорошо высушены и способны вспыхнуть от малейшей искры как порох.

Требования ПУЭ

ПУЭ, как базовый документ электрика, требует отделять все
провода и кабели, прокладываемые скрытно и в пустотах, от горючих строительных
материалов герметичными металлическими трубами или коробами.

Они обладают высокой способностью локализовать любое
возгорание внутри проводки и не пропускают открытый огонь на древесину.
Герметичное пространство исключает поступление воздуха, гасит огонь.

Дополнительную трудность к монтажу представляет требование
ПУЭ по обеспечению возможности замены кабелей внутри этих труб. Для этого нужно
создавать лючки с закрывающимися крышками по концам всех магистралей.

Все эти трубы или короба необходимо надежно подключать через
РЕ проводники к контуру заземления здания, выровнять их электрический
потенциал.

Имеется еще одна особенность, которую придется решать владельцам деревянного зодчества. Это усадка дома через определенное время после завершения строительства.

Она вызвана усыханием древесины, уплотнением стыков между
бревнами под различными нагрузками, например давлением снега и других факторов.
Нормативы ее изменения составляют до 3-6 см в год на этаж после завершения
строительства.

Строители давно предусмотрели компенсаторы усадки и другие
технические ухищрения, позволяющие сохранить конструкцию здания без
повреждения. Однако целая металлическая труба, вмонтированная внутри толщины
стены, свои габариты изменять не станет.

При усадке здания она вылезет за пределы отведенного ей
места, повредит потолок и проводку. Для предотвращения этих неприятностей необходимо
применять неординарные технические решения.

Но это еще не все трудности. Настоящие испытания начинаются
зимой при температуре -20 градусов на улице и ниже. В доме поддерживается
порядка +20. Перепад составит 40. Он распределится по толщине стены и утеплителей.

В трубах возникает перепад температур. Теплый воздух из отапливаемого дома проникает внутрь металлического ограждения кабелей, охлаждается и выпадает росой.

Владельцы таких зданий на форумах пишут, что из розеток и
выключателей во время морозов вытекают струйки воды. А это уже опасно для
электрической проводки.

Избежать такого эффекта можно. Но потребуется выполнить
точный расчет создаваемых теплотехнических процессов и под него подобрать слой
утеплителя, обшивочного материала.

Движение воздушных масс через строительные материалы будет ограничено. В слое утеплителя возможно появление влаги за счет конденсации. Ее требуется отводить. Придется использовать паропроницаемые слои и пароизоляцию с гидроизоляцией.

Скрытая проводка по ПУЭ обеспечивает безопасность, но значительно усложняет монтаж. При этом возникают технические трудности с усадкой деревянного дома и проникновения конденсата в электропроводку.

Требования строительных нормативов

Строительные правила СП 31-105 2002 для жилых домов, использующих
деревянные каркасы, упрощают эти требования, допускают прокладку проводки
внутри домовых конструкций без труб, используя марки кабелей с изоляцией, не
распространяющей горение.

Хотя, в принципе, СП не запрещают делать проводку по ПУЭ.
Однако 2 основных законодательных документа в строительстве создали разночтение
правил, породили путаницу их толкования.

Каждый владелец здания вынужден сам разбираться с этим
вопросом, отдавая предпочтения личным пристрастиям. Когда же приходит
представитель пожарной инспекции с проверкой, то начинаются проблемы.

Однако, с человеком можно договориться. Только будьте
готовы, что случайно возникшая аварийная ситуация в проводке проверит
эффективность принятого вами решения.

Поэтому важно правильно выбрать и смонтировать кабели по
нагрузке, предусмотреть и наладить защитные устройства, соблюдать правила
эксплуатации.

А за рубежом все эти вопросы решаются другими методами.

Скрытая проводка в каркасном доме на Западе

Здесь тоже учитывают возможность возгорания древесины, но обходятся без металлических труб и герметичных коробов. Провода и кабели пропускают через отверстия внутри деревянных конструкций.

Обеспечение пожарной безопасности возложено на защиты AFDDs.
Они с 2014 года окончательно введены в действие нормативами международной
электротехнической компании для потребителей электрической энергии.

Такие защиты выпускаются модульным исполнением всеми ведущим производителями для установки в квартирном щитке на Din рейку.

На российский рынок выпуском аналогичной продукции занимаются две отечественные компании: Меандр и Эколайт. За последней закрепилось название “Защита от искрения”. Хотя правильно ее называть по ГОСТ защитой от дугового пробоя.

Принцип работы всех этих устройств основан на постоянном отслеживании качества форм электрических сигналов. В нормальной схеме напряжение выражено симметричной гармоникой — синусоидой.

Если же в подключенной цепи образуется микродуга из-за
ухудшения контакта, то она искажает форму синусоиды тока. Далее действует
известный закон Ома. Колебания напряжения отклоняются от синусоиды.

Датчики защит фиксируют возникшее отклонение и направляют
информацию на логическое устройство, которое работает по запрограммированному
алгоритму.

А эти алгоритмы у каждого производителя свои. Профессиональные
секреты не разглашаются. Однако нам надо понимать, что если защита будет
работать только по изменению формы электрического сигнала, то возникнет много
ложных срабатываний.

При включении коллекторных электродвигателей с щеточным
механизмом всегда есть небольшая искра. А это пылесосы, фены, стиральные машины
и другая подобная техника.

Поэтому защитные модули анализируют и другие электрические параметры этих сигналов:

• амплитуду;
• полярность;
• продолжительность;
• частоту;
• темп чередования скачков.

Хочется подчеркнуть, что использование подобных защит
значительно улучшает пожарную безопасность деревянных зданий, но не
обеспечивает ее полностью.

Параллельно приходится решать комплекс других задач:

1. Улучшение системы оповещения о пожаре.
2. Поддержание в исправном состояние подъездных путей для команд спасателей.
3. Регулярная проверка состояния электропроводки при эксплуатации квалифицированным персоналом с использованием современных приборов, например, тепловизоров.

Заканчивая материал про монтаж электропроводки в деревянном
доме хочу обратить ваше внимание на то, что это очень ответственный процесс,
требующий вдумчивого подхода на всех этапах от планирования работ до конечной
эксплуатации.

Дополнить его поэтапную реализацию вам поможет видеоролик владельца Кабель РФ.

Напоминаю, что вы можете задать вопросы или высказать свое
мнение в разделе комментариев. Оно поможет другим людям сделать правильный
выбор.

Несмотря на обилие строительных материалов, представленных на рынке, даже сегодня многие предпочитают при возведении загородного дома использовать дерево в качестве основного сырья. Это связано с тем, что ни один современный шлакоблок или газоблок не сможет обеспечить то тепло и уют, который способен дать природный и экологически чистый материал. Внимание стоит уделить и проводке в деревянном доме. Своими руками схему составить несложно, зная все правила.

Основные требования

Для постоянного жилья деревянные дома сегодня почти никто не строит. Это связано с дороговизной и другими неудобствами, а также снижением запасов сырья. Тем не менее дачи из дерева считаются самыми теплыми и уютными, поэтому многие отдают предпочтение именно такому варианту. Деревянные дома отличаются повышенной пожароопасностью, и требования к прокладке проводов и кабелей несколько отличаются. Для того чтобы избежать аварийных ситуаций, которые часто наблюдаются при самостоятельном монтировании проводки, рекомендуется изучить определенные требования:

1. Следует полностью исключить риск самовозгорания и передачи огня на строение в случае короткого замыкания. Для этого применяются кабели с качественной изоляцией и защитной оболочкой. Щит лучше устанавливать в отдельном помещении, где стены обшиты негорючими материалами.
2. Настоятельно рекомендуется исключить нагревание проводов даже при интенсивной нагрузке. С этой целью составляется схема, рассчитывается суммарная мощность всех электрических приборов в доме. Только потом можно выбирать тип кабеля, отвечающий требованиям. Заблаговременное проектирование поможет избежать различных аварийных ситуаций.
3. Необходимо также исключить возможность поражения электрическим током домочадцев или животных. При использовании некачественных материалов и ошибках в прокладке кабелей такие ситуации довольно распространены.
4. Электропроводку рекомендуется прокладывать открытым способом, поскольку только так можно беспрепятственно обслуживать некоторые участки в случае необходимости. Для закрытого типа потребуется разрешение специалистов.
5. Использование ПВХ-гофры в деревянных сооружениях не рекомендуется, но иногда применяется.
6. Каждая группа в электросети должна иметь собственный автоматический выключать. Это поможет избежать повышенной нагрузки, перегрева кабелей и возгорания проводки.

При отсутствии опыта в деле монтирования электропроводки рекомендуется доверить эту работу специалистам.

Необходимые документы

Существует несколько документов, которые содержат основные требования к электропроводке. Рекомендуется изучить их подробно с целью предупреждения осложнений в работе. Наиболее важным считается 7 издание ПУЭ, где изложены принципы проектирования электросети в многоквартирном или частном доме.

Помимо основных положений, документ содержит подробное руководство по прокладке кабелей, установке автоматических выключателей и проведению освещения. Существует также СНиП — документ, описывающий правила подготовки жилого помещения к монтажным работам и требования к использующимся материалам.

Стоит отметить, что источники содержат только конкретную информацию, изложенную техническим языком. Именно поэтому обычный пользователь не всегда может правильно ее растолковать. При необходимости рекомендуется обратиться к специалисту, но наиболее важные моменты следует вынести из первого документа, а другие использовать только в качестве вспомогательных.

Инструменты и комплектующие

Перед началом проведения работ необходимо подготовить все нужные инструменты и дополнительные детали, чтобы ускорить процесс. Инструменты должны быть с изоляционными ручками. Рекомендуется иметь под рукой нож для работы с электропроводкой, пассатижи и отвертки разного диаметра.

Обязательный элемент — электрощиток. Изготовлен он может быть из металла, иногда используется прочная пластмасса. Первый вариант для деревянного строения более предпочтителен. Размеры его различные, поскольку зависят от количества проводов и кабелей, которые будут подключаться. Необходим также электрокабель. Имеет значение не только его толщина, но и количество жил, тип изоляции и внешняя оболочка. Лучше брать изделие из меди, поскольку оно будет лучше проводить электрический ток.

Рекомендуется также заблаговременно рассчитать количество розеток и выключателей в соответствии с потребностями. Для внешней проводки понадобятся также специальные кабель-каналы. Когда получено разрешение на прокладку внутреннего типа, следует позаботиться о приобретении гофротрубы из металла.

Помимо этого, необходимо подготовить счетчик, саморезы, специальные зажимы, изоленту. Если здание большое, понадобятся распределительные коробки, которые исключат риск перегрева центрального кабеля в случае повышенной нагрузки.

Для расчета количества необходимых материалов необходимо учесть все электрические приборы и площадь дома. За номинальную единицу берется показатель в 60 квадратных метров. В случае его превышения на каждый последующий метр потребуется увеличение стандартного количества кабелей и проводов на 1%.

Составление схемы

После подготовки инструментов и дополнительных комплектующих рекомендуется определиться с типом проводки. Она может быть открытой и закрытой:

1. Первая предполагает размещение кабель-канала на стене или потолке. Может использоваться, когда стены в помещении уже отделаны каким-либо видом материала и довольно ровные. Главное достоинство такого способа — возможность беспрепятственного доступа к системе в случае необходимости. Монтирование также можно осуществлять на скобках или изоляторах, когда кабель-канал проложить нельзя по той или иной причине.
2. Закрытый тип проводки разрешается использовать редко, только если еще не выполнена окончательная обшивка стен. Кабель и все провода укладываются в гофру или металлическую трубу. Категорически запрещается использовать пластик. Достоинством метода считается эстетичный внешний вид.

После определения типа проводки разрешается приступать к составлению схемы. На ней должны быть отмечены все важные узлы, выключатели и розетки. Электроузлы располагают в легкодоступном месте с возможностью беспрепятственного обслуживания. Выключатели не должны быть закрыты мебелью.

Как правило, их устанавливают в метре от пола, но определённого норматива не существует. Все электроприборы должны подключаться к розеткам без удлинителей, и всего одной достаточно на 6 квадратных метров помещения. Обычно на практике это правило нарушается. Максимальное расстояние от розетки до пола не должно превышать 40 см, но в домах старого образца они вмонтированы несколько выше, поскольку должны были соответствовать требованиям того времени.

В схеме не должно быть изгибов и скручиваний проводов. Допускаются только горизонтальные и вертикальные линии. Разводка может располагаться вверху или внизу на расстоянии 15 см от пола или потолка. Это считается стандартом, нарушать который настоятельно не рекомендуется. Все провода соединяются между собой в распределительных коробах.

Пошаговая инструкция

Перед началом монтажных работ рекомендуется обратить внимание на вход линии в дом. На протяжении многих лет напряжение от электроприборов увеличивается, и старые кабели не могут справиться с такой нагрузкой. Помимо этого, на них постоянно воздействует солнечный свет и другие внешние факторы.

Как правило, основной кабель входит в дом через деревянный чердак и защищен только резиновой оболочкой. Со временем она портится, появляются трещины. Именно поэтому при прокладывании проводки рекомендуется сначала позаботиться о внешнем входе. Существует два способа, позволяющие исправить ситуацию.

Первый предполагает заземление провода на глубине 1 метра, возведение специальной площадки и установку табличек, предупреждающих об опасности. Второй — менее затратный и требует использования самонесущего изолированного провода, который отличается продолжительным сроком службы (25 лет).

Следует также учесть, что подключение внутренней проводки к внешней линии осуществляется только на улице и после всех подготовительных работ. Если работы проводятся для обеспечения электроэнергией нового дома, рекомендуется дождаться его усадки, чтобы избежать последующей деформации коробки.

Кабель, коробки и розетки

Первым этапом будет укладка основного кабеля, который будет соединять выключатели и розетки с главным источником. Следует кабель нарезать на куски, длина которых на 20 см превышает расстояние от выключателя к розетке.

Затем эти две точки соединяются кабелями, но не закрываются. Следующими этапами будут:

1. Монтирование распределительных коробок, из которых провода будут расходиться к выключателям и розеткам. Количество их определяется еще на этапе планирования.
2. Все провода из одной комнаты входят в коробку, но располагаются в ней так, чтобы был исключен контакт между ними. Для этого используются специальные колпачки. Коробка может иметь несколько отверстий для входа определенного количества проводов.
3. Концы каждого провода соединяют между собой посредством скручивания и накладывания изоленты.
4. В конце необходимо вмонтировать розетки и выключатели непосредственно в стену с предварительной укладкой изоляции из алюминия или асбеста.

Фиксировать выключатели и розетки необходимо достаточно крепко, чтобы исключить их последующее расшатывание и поломку.

Освещение и щиток

Как правило, в деревянных домах используется несколько типов осветительных приборов: встроенные, накладные и уличные. К их монтированию необходимо отнестись ответственно. Внутренние светильники и бра стоит устанавливать только на подготовленную алюминиевую площадку, которая считается оптимальным вариантом для обеспечения пожарной безопасности.

При покупке осветительных приспособлений к ним обычно прилагаются контакты для подключения к электропроводке в доме. Рекомендуется уделить внимание устройству распределительного щитка. После входа в помещение главный кабель направлен к нему без каких-либо ответвлений.

Щиток представляет собой коробку из металла или пластика, внутри которой находится опломбированный счетчик и автомат, предотвращающий замыкание. Устанавливается также дополнительный автомат на 16 или 25 А, самостоятельно отключающий питание дома с целью предотвращения возгорания проводки в случае резкого повышения напряжения.

Некоторые владельцы устанавливают в щиток устройство защитного отключения, срабатывающее при появлении утечки на каком-либо участке проводки. Стоимость его высока, и многие пренебрегают этим элементом.

Последним этапом будет установка заземления. Специалисты настоятельно не рекомендуют новичкам заниматься такими работами, поскольку необходима точность и соответствие всем правилам. Даже если владелец дома самостоятельно монтирует проводку в доме, заземление лучше доверить профессионалам.

Проводка закрытого типа прокладывается аналогичным способом, только кабель помещается в металлическую трубу. Перед окончательной обшивкой стен рекомендуется вывести все провода для заземления.

Монтирование проводки своими руками — сложная и ответственная работа, от качества которой зависит функционирование всех электроприборов и безопасность домочадцев. При прокладке проводов в деревянном доме рекомендуется соблюдать все правила, чтобы исключить вероятность возникновения аварийных ситуаций. В случае появления трудностей необходимо обратиться к специалисту.
