                    ОБЩЕВОЙСКОВОЙ ФИЛЬТРУЮЩИЙ
ПРОТИВОГАЗ пмк-з
Руководство по эксплуатации
ЕКЦТ.061438.010.000 РЭ
К-8747а
- 2 -
СОДЕРЖАНИЕ
Стр.
1	ОПИСАНИЕ И РАБОТА ПРОТИВОГАЗА ПМК-3	4
1.1	Назначение	4
1.2	Технические характеристики	4
1.3	Состав противогаза ПМК-3	4
1.4	Устройство и работа противогаза	7
1.5	Маркировка и пломбирование	14
1.6	Упаковка	15
2	ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ	17
2.1	Подготовка противогаза ПМК-3 к использованию	17
2.2	Использование противогаза	27
2.3	Пользование противогазом в особых условиях.	33
2.4	Пользование повреждённым противогазом	35
2.5	Меры безопасности при использовании противогаза ПМК-3	36
3	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ	37
4	ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ ПРОТИВОГАЗОВ	40
5	УТИЛИЗАЦИЯ'	42
К-8747
- 3 -
Настоящее руководство по эксплуатации ЕКЦТ.061438.010.000 РЭ предна-
значено для изучения общевойскового фильтрующего противогаза ПМК-3
(далее но тексту - противогаз ПМК-3) и устанавливает порядок его правильной
эксплуатации (использования, транспортирования, хранения и технического об-
служивания) и поддержания в постоянной готовности к действию.
Для правильного использования противогаза ПМК-3 личному составу необ-
ходимо изучить данное Руководство и приобрести устойчивые навыки в эксплуа-
тации противогаза, поддержании его в исправном состоянии и постоянной готов-
ности к использованию.
В Руководстве приняты следующие условные обозначения:
ОМИ - оружие массового поражения;
ОВ	- отравляющие вещества;
БС	- бактериальные средства;
РВ	- радиоактивные вещества;
РП	- радиоактивная пыль;
СДЯВ - сильнодействующие ядовитые вещества;
СИЯВ - световое излучение ядерного взрыва;
ФИК - фильтрую ще-поглощающая коробка;
НМУ - манжета утеплительная;
КД11 - комплект дополнительного патрона;
П1 IB - приспособление для приема воды.
К-3747
-4-
К-8747
1 ОПИСАНИЕ И РАБОТА ПРОТИВОГАЗА ПМК-3
1.1	Назначение
1.1,1 Противогаз ПМК-3 предназначен для защиты органов дыхания, лица и
глаз личного состава войск от воздействия ОВ, БС, РВ, РП. СНЯВ, СИЯВ (кроме
глаз).
1.1.2 Противогаз ПМК-3 может эксплуатироваться во всех климатических
зонах РФ в летний, осенний, зимний и весенний периоды года в ночных и днев-
ных условиях, при температуре от минус 40°С до 40°С и влажности до 98%.
1.1.3 Противогаз ПМК-3 обеспечивает возможность приема воды в зара-
женной атмосфере.
1.2	Технические характеристики
Противогаз ПМК-3 имеет следующие основные технические характеристи-
ки:
-	ресурс защитных свойств, ч - 240;
-	продолжительность непрерывного пребывания в "боевом” положении при
средней тяжести нагрузки и температуре 26°С, ч - 24;
-	разборчивость речи, % - 95;
-	слышимость, % -100;
-	расход воды при приёме её в противогазе, см’/мпи - 200;
-	количество ростов лицевых частей, шт. - 3;
-	количество типоразмеров, шт. - 7;
-	масса противогаза в комплекте без сумки, г - 960;
-	габаритные размеры при размещении в сумке, мм - 310 х 180 х 180.
1,3	Состав противогаза ПМК-3
Общий вид противогаза показан на рисунке I.
В состав противогаза (рисунок 2) входит:
-	фильтрующе-поглощающая коробка КБ-2В или КБ-2У;
-	лицевая часть МБ-2 (с вкладышем и пакетом упаковочным);
-	утеплительные манжеты НМУ-4;
-	сумка ПКР;
-	присоединительное устройство для приема воды (ППВ);
-	переходник;
-	гидрофобный трикотажный чехол;
-	решетка;
-	заглушка;
-	водонепроницаемый мешок;
-	резиновые кольца;
-	бирка.
-5-
К-8747

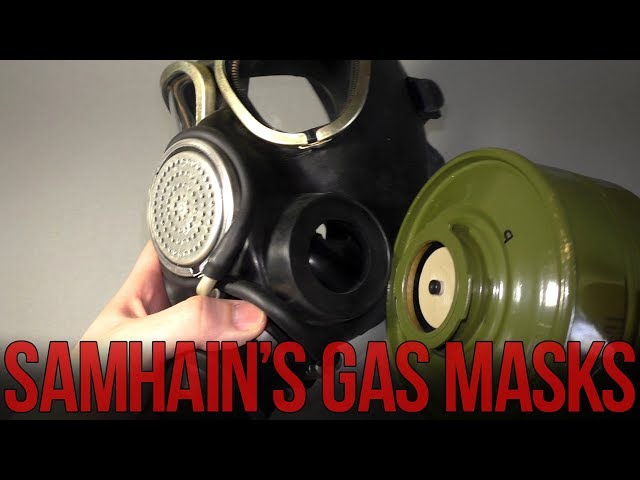

Рисунок 1 - Общий вид противогаза ПМК-3
1-лицевая часть МБ-2,2-сумка, З-фильтрующее-поглощающая коробка,
4-переходник, S-прнсоединительное устройство ППВ, 6-бирка, 7-заглушка,
8-решетка, 9-трикотажиый чехол, 10-водонепроницаемый мешок,
11-резиновые кольца, 12-утеплительные манжеты НМУ-4, 13-пакет
упаковочный, 14-вкладыш
Рисунок 2 - Состав противогаза ПМК-3
К-8747
- 7 -
1.4	У с т р о й с т в о я работа противогаза
1.4.1 Принцип действия противогаза основан на изоляции органовдыхания,
лица и глаз от окружающей среды и очистке вдыхаемого воздуха от паров, аэро-
золей и капель ОН, БС, РВ и СДЯВ.
1.4.2 Фильтрующе-поглощающая коробка (ФПК) (рисунок 3) КБ-2В (вой-
сковая) и КБ-2У (универсальная) предназначены для очистки вдыхаемого воздуха
от аэрозолей и паров ОВ, БС, РВ и СДЯВ, а коробка КБ-2У - дополнительно от
паров аммиака и хлора. Коробка снабжена противоаэрозольным фильтром и по-
глотителем. Корпус коробки цилиндрической формы. На горловине ФПК имеется
фланец с вырезами и соответствующие им выступы на обтекателе.
В горловине ФПК установлен клапан вдоха.
При хранении коробку герметизируют двумя резиновыми пробками. Верх-
нюю пробку фиксируют обтекателем.	\
Коробку вставляют в левое или правое отверстие лицевой части. Гермети-
зация обеспечивается по наружной поверхности горловины, для чего отверстия в
маске имеют несколько меньший диаметр, чем горловина ФПК, и края отверстия
утолщены. Изнутри маски на фланец ФПК монтируют обтекатель, при этом его
отверстие должно быть направлено вниз.
2
К-8747
1-ФПК в сборе, 2-корпус, 3-горловина, 4-фланец горловины, 5-клапан
вдоха, 6-обтекатель, 7 и 8-резиновые пробки.
Рисунок 3 - Фильтрующе-поглощающая коробка

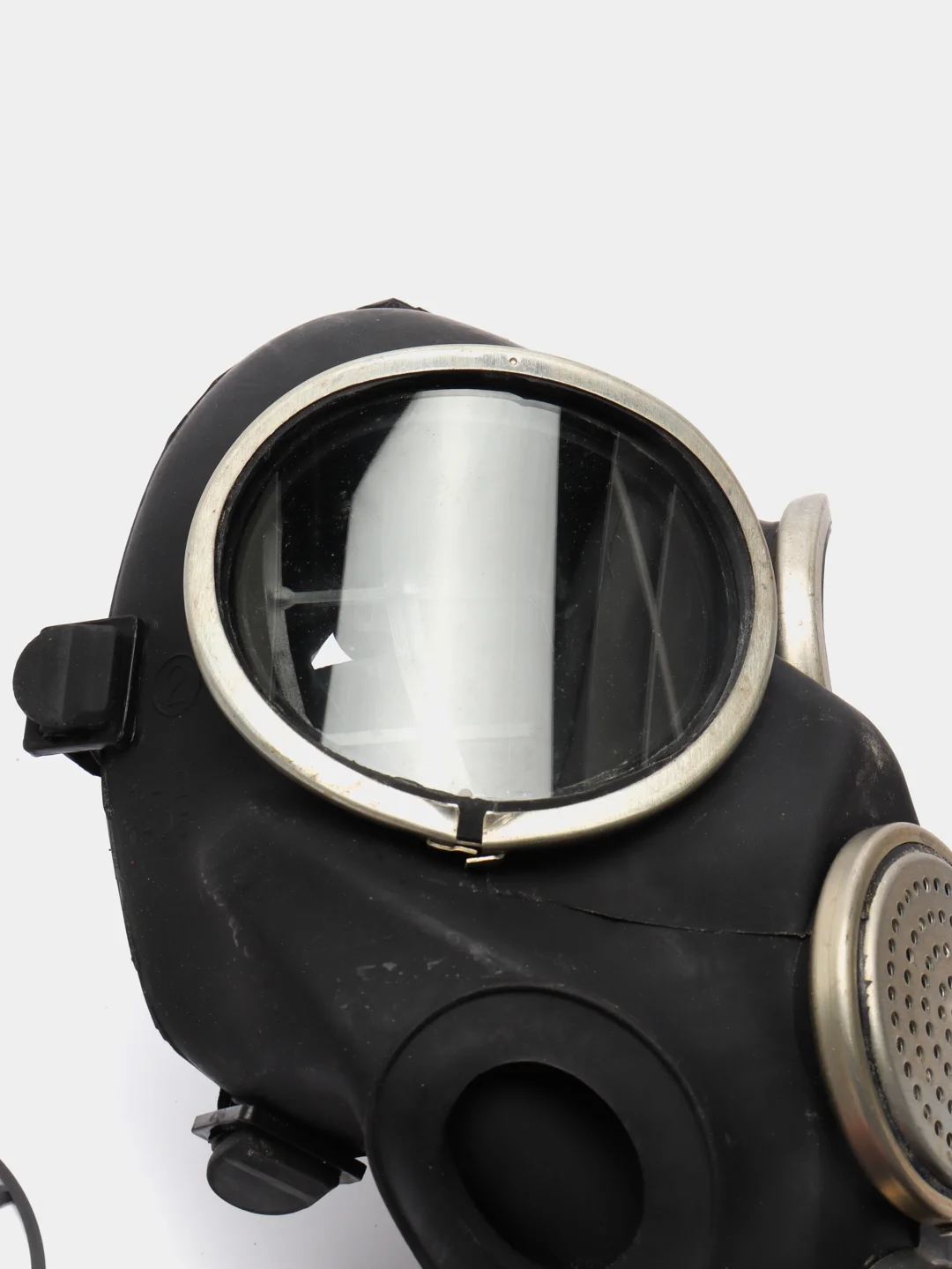

1.4.3 Лицевая часть (рисунок 4) предназначена для зашиты лица и глаз от
ОВ. РВ, БС и СДЯВ, подвода к органам дыхания очищенного воздуха it сброса б
атмосферу выдыхаемого воздуха. Она состоит из корпуса, очкового узла, мем-
бранного элемента, узла выдоха, клапанного узла ПИВ и наголовника. Изнутри
маски на клапанном узле ППВ монтируется резиновый мундштук (рисунок 9). О
правой и левой сторон маски в щечной области имеются отверстия для присосди
нения ФПК. В зависимости от условий работы конкретного специалиста с воен-
ной техникой, а также индивидуальных особенностей воешк:служащего, ФГК
вставляют с одной или с другой стороны маски. В противоположное отверстие
вставляют заглушку. Присоединение ФПК со стандартной резьбовой горловиной
осуществляют с помощью переходника. Внутри корпуса маски имеется подма-
сочнпк. Герметизация лицевой части ио полосе обтюрации обеспечивается ’'неза-
висимым" обтюратором.
Для предотвращения загрязнений к повреждений лицевая часть с вклады-
шем упаковывается в полиэтиленовый пакет.
Лицевые части изготавливаются в трехростовочпом ассортименте (первый,
второй и третий).
К-8747
1-корпус, 2-очковый узел, 3-мембранный элемент, 4-узел выдоха,
5-обтюратор, 6-наголовник, 7-подмасочник, 8-клаланный узел ППВ.
Рисунок 4 - Лицевая часть МБ-2
- 9 -
1.4.3.1 Наголовник (рисунок 5) предназначен для закрепления лицевой час-
ш на голове человека. К корпусу маски наголовник присоединяется при помощи
пряжек, в которые продеваются лямки наголовника.
1-лобная лямка, 2 и 6-височные лямки, 3 и 5-щечные лямки,
4-затылочная пластина, 7-упоры
Рисунок 5 - Наголовник
Наголовник состоит из пяти лямок: лобной, двух височных и двух щечных,
а также затылочной пластины. На лямке с интервалом в один сантиметр отформо-
ваны упоры, служащие для надежного закрепления лямки в пряжке при фиксации
лямки. У каждого упора стоят цифры, указывающие порядковый номер упора, что
позволяет запомнить (записать на бирку сумки) положение лямок при подгонке
противогаза.
г- 1.4.3.2 Мембранный элемент (рисунок 4) предназначен для речевого обще-
го ния с сохранением нормальной разборчивости речи, в том числе при подаче ко-
манд и работе со средствами связи в противогазе, а также для крепления подма-
сочника.
 10-
1.4.3.3 Узел выдоха (рисунок 6) предназначен для удаления из подмасочно-
го пространства выдыхаемого воздуха и сконденсированной влаги, и предотвра-
щения обратного поступления воздуха из атмосферы под лицевую часть. Он со-
стоит из двух пластмассовых резьбовых клапанных седловин - внутренней (с
втулкой для крепления нодмасочника) и наружной, двух клапанов выдоха ступен-
чатого типа и защитного резинового экрана. Седловины соединяются между со-
бой с помощью резьбы. Между ними для герметизации соединения имеется рези-
новое кольцо.. Защитный экран служит для предотвращения повреждения и засо-
рения узла выдоха, а также для предотвращения примерзания клапана выдоха к
седловине
К-8747
1 -седловина внутренняя с втулкой, 2-ссдловнна внешняя, 3-экран,
4-резиновое прокладочное кольцо, 5 и 6 - клапаны выдоха ступенчатые
Рисунок 6 - Узел выдоха
1.4.3.4 Очковый узел (рисунок 4) предназначен для обеспечения видимости
в надетом противогазе. Он состоит из двух трапециевидных изогнутых стекол,
размещенных в резиновых пазах корпуса лицевой части и закрепленных в них с
помощью металлических очковых обойм.
1.4.3.5 Подмасочник (рисунок 4) предназначен для разделения подмасочно-
го пространства на две зоны: зону глаз и зону органов дыхания, а также для соз-
дания совместно с выступами в корпусе маски каналов, обеспечивающих поступ-
ление вдыхаемого воздуха к внутренней поверхности очковых стекол для предот-
вращения их от запотевания и к органам дыхания.
- 11 -
Подмасочник съёмный, крепится на фланце мембранного элемента, втулке
седловины выдоха и клапанном узле ППВ. Изготавливается в трехростовочном
ассортименте (малый, средний, большой).
1.4.3.6 Вкладыш и пакет упаковочный (рисунок 4) предназначены для пре-
дотвращения деформации лицевой части и её засорения в процессе хранения.
1.4.4 Утеплительные манжеты НМУ-4 (рисунок 7) предназначены для пре-
дохранения очковых стекол от запотевания. Применяются при температуре воз-
духа ниже минус 15°С.
Утеплительные манжеты надеваются на очковые стекла с наружной сторо-
ны. Хранятся в карманах сумки ПКР.
Рисунок 7 - Утеплительные манжеты НМУ-4
К-8747
1.4.5 Сумка ПКР (рисунок 8) предназначена для хранения и ношения проти-
вогаза ПМК-3.
Сумка имеет прямоугольную форму с габаритными размерами 310 х 130 х
290 мм.
Сумка ПКР снабжена плечевым ремнём с передвижной пряжкой для ноше-
ния её через плечо, поясным ремнем с передвижной пряжкой для закрепления иа
туловище, шлевкой для ношения на армейском ремне и двумя карабинами для
крепления плечевого и поясного ремней к сумке.
- 12-
1	2	3
К-8747
1-клапан, 2-кнопка, 3-ворсовая застежка, 4-шлс v:х. 5-карманы,
6-перегородка, 7-поясной ремень, 8-плсчсвой ремень, 9-пряжка,
10-карабин
Рисунок 8 - Сумка ПКР
Сумка ПКР состоит из передней стенки, цельнокроеной с двумя боковыми
стенками, задней стенки, цельнокроеной с дном сумки и клапаном. Сумка засте-
гивается на одну кнопку, расположенную посередине, и две ворсовые застежки,
расположенные по краям, с предварительным подвертыванием верха передней
стенки сумки. Внутри сумка разделяется перегородкой с двумя плоскими карма-
нами на два отделения. В большем отделении размещают противогаз
ПМК-3. В карманах перегородки размещают утеплительные манжеты. На дне
сумки размещают трикотажный чехол, решетку, водонепроницаемый мешок, ре-
зиновые кольца, переходник, присоединительное устройство Г1ПВ и пробки от
ФПК. На правой боковой стенке внутри сумки имеется объемный карман для раз-
мещения индивидуального противохимического пакета (ИПП-8, ИПП-10). Сна-
ружи на боковой стенке сумки расположены два плоских кармана, в которые уби-
раются плечевой и поясной ремни (при необходимости их).
- 13 -
1.4.6 Приспособление для приёма воды ППВ позволяет производить приём
воды в надетом противогазе в условиях зараженной атмосферы из штатной ар-
мейской фляги.
Приспособление ППВ (рисунок 9) состоит из двух узлов: клапанного узла
ППВ, вмонтированного в подбородочной области лицевой части, и присоедини-
тельного устройства ППВ, монтируемого на горловине штатной армейской фляги.
-ш
1-клапанный узел ППВ, 2-присоедиинтельнос устройство ППВ, 3-крышка
фляги, 4-резиновая трубка, 5-накидная втулка, 6-присоединительный штуцер,
7 и 8 - заглушки, 9-мундштук
Рисунок 9 - Приспособление для приема воды в противогазе
Клапанный узел ППВ имеет внутри подпружиненный герметизирующий
клапан для предотвращения попадания зараженного воздуха под маску. Изнутри
маски на клапанном узле ППВ монтируется резиновый мундштук.
Присоединительное устройство ППВ состоит из крышки фляги и присоеди-
нительного штуцера с накидной втулкой, соединенных между собой резиновой
трубкой.
В нерабочем состоянии клапанный узел ППВ и присоединительное устрой-
ство ППВ закрыты заглушками.
£74 7а
1.4.7 Переходник ( рисунок 2 ) предназначен для присоединения к противо-
газу дополнительною патрона, а также других фильтрующс-поглощающих
коробок, имеющих резьбовую горловину. Хранится на дне сумки ПКР.
1.4.8 Гидрофобный трикотажный чехол ( рисунок 2 ) предназначен для
предохранения ФПК от попадания в неё дождя, грязи, снега и грубодисперсных
частиц аэрозоля ( грунтовой пыли ). Хранится на.дне сумки ПКР.
Решетка ( рисунок 2 ) предназначена для предотвращения плотного приле-
гания чехла к дну фильтрующе-поглощающей коробки и перекрывания чехлом
отверстия в дне ФПК при вдохе.
1.4.9 Водонепроницаемый полиэтиленовый мешок ( рисунок 2 ) предназна-
чен для предотвращения попадания воды в противогаз при преодолении водных
преград вплавь ( при отсутствии в воздухе ОВ, БС и РВ ). Мешок может быть
двойным ( состоять из двух мешков - внутреннего и наружного). Оба мешка
герметизируются резиновыми кольцами ( рисунок 2 ). Мешок и резиновые кольца
хранятся на дне сумки ПКР.
1.5	Маркировка и пломбирование
1.5.1 Маркировка ФПК нанесена водостойкой мастикой на боковой поверх-
ности корпуса. Между закатным швом и зигом указан индекс коробки ( КБ-2В
или КБ-2У ), условное обозначение предприятия-и и отопителя, квартал и две
последние цифры года изготовления, номер партии.
1.5.2 На лицевой части противогаза в виде оттека от прессформы имеется
следующая маркировка:
-	с правой стороны в височной области в кружке - рост лицевой части
(арабской цифрой );
-	год (две последние цифры ) и квартал ( точками ) изготовления;
-	условное обозначение предприятия-изготовителя;
-	номер прессформы.
1.5.3 На утеплительных манжетах ( на резиновом корпусе ) в виде оттиска
от прессформы имеется следующая маркировка:
-	условное обозначение предприятия-изготовителя;
-	помер прессформы ( при необходимости ).
1.5.4 На сумке ПКР, на внутренней стороне задней стенки нанесена марки-
ровка с обозначением:
-	условного наименования предприятия-изготовителя;
-	наименования изделия;
-	номера технических условий;
-	даты изготовления: месяца и года (две последние цифры );
-	номера контролёра ОТК.
Маркировка нанесена мастикой ( краской ), контрастной цвету основного
материала сумки. Мастика ( краска ) должна быть устойчивой к стирке и
киллчению.
-15-
1.5.5 На приспособлении ППВ (клапанном узле ППВ и присоединительном
устройстве ППВ) имеется следующая маркировка:
-	номер прессформы и гнезда;
-	две последние цифры года изготовления.
1.5.6 На ящик для упаковки противогазов ПМК-3 нанесена маркировка
черной не смываемой водой краской, на которой указаны:
-	манипуляционные знаки: «Верх», «Беречь от влаги» и «Хрупкое. Осто-
рожно»;
-	наименование изделия;
-	наименование ФПК (В или У);
-	дата изготовления (квартал и две последние цифры года);
-	количество изделий;
-	условное обозначение предприятия-изготовителя;
-	номер партии и номер ящика.-
В ящик № 1 вложен паспорт, а в каждый ящик вложено руководство по экс-
плуатации.
1.5.7 Упакованный ящик закрыт крышкой с замками, которая прикреплена
Двумя гвоздями к каждой торцевой стенке. Ящик опломбирован через отверстия
замков пломбами предприятия-изготовителя.
1.6	Упаковка
1.6.1 Противогазы ПМК-3 упаковываются в деревянные ящики для средств
индивидуальной защиты.
В каждом ящике упаковано шестнадцать противогазов ПМК-3.
Укладка в ящики лицевых частей производится в следующем количествен-
ном соотношении:
-	1 рост - 3 шт.;
-	2 рост-8 шт.;
-	3 рост - 5 шт.
По согласованию с представительством заказчика комплектация лицевыми
частями может быть изменена.
1.6.2 Порядок упаковывания противогазов ПМК-3:
-	дно и боковые стенки ящика выстилаются бумагой, поверх бумаги на дно
ящика укладываются три стопки сумок ПКР по четыре штуки в каждой, поверх
сумок кладется лист картона и вставляется картонная решетка;
-	коробки (КБ-2В или КБ-2У), завеон)ггые в бумагу, укладываются в ячейки
картонной решетки горловиной вверх;
-	в свободные ячейки решетки укладываются четыре свертка с утеплитель-
ными манжетами НМУ-4 по восемь штук в каждом и сверток с решетками;
-	вдоль задней стенки ящика укладываются два свертка с переходниками,
сверток с резиновыми кольцами, сверток с двумя стопками заглушек, сверток с
бирками и два свертка с присоединительными устройствами ППВ;
К - 8747
-	коробки (КБ-2В или КБ-2У) покрываются сверху листом картона, на кото-
рый вдоль ящика укладываются лицевые части с вкладышами, упакованные в по-
лиэтиленовые пакеты в два ряда;
-	в свободное пространство между лицевыми частями и торцевой стенкой
ящика укладываются два свертка с трикотажными чехлами;
-	поверх лицевых частей укладываются четыре сумки ПКР и водонепрони-
цаемые мешки и руководство по эксплуатации;
-	свободные концы бумаги, выстилающей стенки ящика, укладываются вна-
хлест поверх изделий.
На крышку каждого ящика с внутренней стороны приклеивается упаковоч-
ный лист, в котором перечислено содержимое ящика.
К-8747
- 17-
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 Подготовка противогаза ПМК-3 к использованию
2.1.1 Для подготовки противогаза ПМК-3 к использованию по назначению
необходимо:
-	подобрать нужный типоразмер лицевой части;
-	проверить комплектность и целостность противогаза;
-	собрать противогаз и уложить его в сумку.
2.1.2 Подбор лицевой части необходимого типоразмера (рост и положение
лямок наголовника) противогаза ПМК-3 осуществляется иа основании результа-
тов определения следующих размеров головы:
-	горизонтального обхвата;
-	вертикального.обхвата;
-	морфологической высоты лица.
Горизонтальный обхват головы определяется с помощью измерительной
(сантиметровой) ленты путём измерения размера головы по замкнутой линии,
проходящей спереди по надбровным дугам, сбоку на 2-3 см выше края ушной ра-
ковины и сзади через наиболее выступающую точку головы (рисунок 10).
Вертикальный обхват головы определяется с помощью измерительной
(сантиметровой) ленты путем измерения головы по замкнутой линии, проходящей
через макушку, щеки и подбородок (рисунок 11).
Результаты измерений округляются с точностью до 5 мм.
Морфологическая высота лица определяется с помощью двух линеек путём
измерения расстояния (высоты) от переносицы до подбородка (рисунок 12).
По сумме вертикального и горизонтального обхватов головы определяют
типоразмер лицевой части (рост и положения номера упоров лямок наголовника
в соответствии с таблицей 1).
Положение лямок наголовника записываются в виде набора цифр, например
“3-6-5”, при этом первой цифрой указывается номер упора (положение) лобной
лямки, второй - височных н третьей - щечных лямок.
По морфологической высоте лица в соответствии с таблицей 2 определяют
необходимый размер подмасочника: малый (М), средний (С) или большой (Б).
К-8747
- 18'
К-874?
Рисунок Ю - Измерение гор„зо„тального оСхвзта
- 19-
К-8747
Рисупок 11 - Измерение вертикального обхвата головы
-20-
К-8747
Рисунок 12 - Измерение морфологической высоты лица
Таблица 1 - Определение требуемого типоразмера лицевой части в миллиметрах
Характери- стика ли це- ной части	Необходимый типоразмер лицевой части при сумме вертикального и горизонтального обхватов головы
	ДО 1185 включ.	от 1190 до 1210 включ.	от 1215 до 1235 включ.	от 1240 до 1260 включ.	от 1265 до 1285 включ.	от 1290 до 1310 включ.	от 1315 и более
Рост	1		2		3
Положение	4-7-5	3-6-5	3-6-5	3-5-4	3-5-4	3-4-3	3-3-2
лямок наго-
ловника
а) лобной	4	3	3	3	3	3	3
б) височных	7	6	6	5	5	4	3
в) щечных	5	5	5	4	4		2
Таблица 2 - Определение требуемого размера подмасочника
Размер подмасочника	Морфологическая высота лица, мм
М	до 115 включ.
С	св. 115 до 125 включ.
Б	св. 125
К-8747
2.1.3 Для проверки комплектности и исправности противогаза необходимо:
-	вынуть лицевую часть из упаковочного пакета;
-	вынуть из лицевой части вкладыш и положить его в ящик из-под противо-
газов;
-	проверить целостность корпуса лицевой части, подмасочника, обтюратора
и лямок наголовника;
-	проверить наличие и исправность пряжек;
-	осмотреть узел выдоха, для чего:
а)	спять экран;
б)	отвинтить наружную седловину выдоха;
в)	проверить наличие клапанов выдоха и резинового прокладочного кольца;
г)	проверить состояние клапанов: клапаны не должны быть порваны, поко-
роблены или засорены;
-	продуть клапанную систему выдоха, делая глубокий резкий выдох, а в
случае сильного засорения клапанов промыть их изнутри лицевой части струей
воды с последующей просушкой;
-	проверить целостность краёв отверстий в корпусе маски для присоедине-
ния ФПК;
-	проверить целостность стекол лицевой части;
-	провср:'.мшчие и целостность утеплительных манжет (в зимний период
года в условиях умеренно-холодного климата);
К-8747
-	в случае обнаружения разбитых стёкол или трещин на стёклах, проколов
или порывов корпуса лицевой части, подмасочника, обтюратора, а также в случае
порыва лямок наголовника, отсутствия или повреждения пряжек сдать, неисправ-
ную лицевую часть., предварительно обведя место порыва или прокола химиче-
ским карандашом или шариковой ручкой. Получить новую лицевуьо часть и про-
вести её осмотр;
-	осмотреть, филь.трующе-поглощающуьо коробку и проверить, нет ли на ней
вмятин, проколов, пробоин, особое внимание обратить, на цилиндрическую часть,
и фланец горловины, проверить наличие и целостность обтекателя и клапана вдо-
ха в горловине ФПК, клапан не должен быть порван, покороблен или засорён;
-	проверить, целостность, сумки, наличие и исправность, отдельных её частей
(плечевого ремня, поясного ремня, кнопки, пряжек, карабинов, ворсовых засте-
жек);
-	получить бирку;
-	вырезать, из бумаги этикетку по размерам, соответствующим бирке, на ней
водостойким средством сделать, надпись:
а)	первая строка - фамилия и инициалы владельца;
б)	вторая строка - наименование противогаза (ПМК-3);
в)	третья строка - типоразмер (рост лицевой части и через дробь, положение
лямок наголовника). Например, 2/3-7-6;
-	вложить этикетку в бирку, пришить, бирку на боковую стенку сумки;
-	проверить наличие и целостность приспособления ППВ (клапанный узел
ППВ, вмонтированный в маске с мундштуком изнутри и заглушкой снаружи,
присоединительное устройство ППВ с крышкой фляги, резиновой трубкой, за-
крытой штуцером с заглушкой и накидной втулкой);
-	осмотреть трикотажный чехол и проверить, не порвано ли резиновое коль-
цо, стягиваьощее чехол, нет ли разрывов и порезов трикотажного материала;
-	проверить наличие и целостность решетки;
-	проверить наличие и целостность водонепроницаемого мешка, резиновых
колец;
-	проверить наличие и целостность переходника, состояние клапана (он не
должен быть порван, покороблен или засорён), а также наличие резинового про-
кладочного кольца в переходнике.
В случае их отсутствия - доукомплектовать, а при наличии недостатков
(неисправностей) устранить их.
2.1.4 После осмотра комплектующих частей произвести сборку противогаза.
Для этого необходимо:
-	протереть лицевую часть снаружи и внутри чистой ветошыо (ватой), слег-
ка смоченной водой;
-	просушить лицевую часть;
-	продуть узел выдоха;
-23 -
-	взять в левую руку лицевую часть, правой рукой с внутренней стороны
маски вставить в соответствующее отверстие (противоположное отверстию, в ко-
торое вставляется ФПК) заглушку таким образом, чтобы её фланец с вырезами
находился снаружи маски, фланец заглушки должен плотно прилегать, к наруж-
ной поверхности маски;
-	установить, положение лямок наголовника (рисунок 13) в соответствии с
рекомендациями, изложенными и п. 2.1.2, для чего:
а)	продеть лобную, височные и щечные лямки в средние прорези пряжек
так, чтобы свободные концы лямок были на два-три деления длиннее, чем это не-
обходимо с определенными в таблице 1 номерами упоров на них;
б)	продеть свободные концы лямок в крайние прорези пряжек так, чтобы
рекомендуемая в таблице I цифра полностью прошла через прорезь, а уступ на
лямке, соответствующий этой цифре плотно прилёг к перемычке пряжки;
в)	устранить, образовавшуюся над перемычкой пряжки петлю путём продёр-
гивания лямки через средшоьо прорезь» - в сторону от свободного конца лямки;
Рисунок 13 - Установка лямки
Рекомендуемое положение лямки - 5.
К-8747
- вставить фильтрующе-поглощающую коробку, для чего:
а)	взять ФПК в левую руку, правой взяться за выступ обтекателя и, повора-
чивая его против часовой стрелки, отсоединить от ФПК;
- 24
б)	вынуть пробки из горловины и из отверстия в дне ФПК и положить на
дно сумки;
в)	присоединить ФПК к маске (рисунок 14), например, с левой стороны, для
чего:
1)	смочить края отверстия в лицевой части (внутри и снаружи);
2)	взять правой рукой ФПК;
3)	вставить горловину ФПК в отверстие лицевой части и провернуть её на
один оборот по часовой стрелке;
4)	взять правой рукой обтекатель, левой за коробку, боковые отверстия об-
текателя направить в сторону узла выдоха;
5)	прижать, слегка поворачивая, обтекатель к горловине ФПК, совместив
впадины в обтекателе с выступами на горлоэчие;
6)	повернуть обтекатель по часовой стрелке до упора;
7)	проверить правильность закрепления обтекателя на горловине ФПК, от-
тянув (не поворачивая) обтекатель за боковые выступы, В случае отсоединения
обтекателя от ФПК вновь надеть его.
Если обтекатель не надевается на фланец горловины ФПК, проверить пра-
вильность посадки резины вокруг цилиндрической части горловины ФПК.
В случае, если наблюдается вывертывание внутреннего края резины, снова
провернуть горловину ФПК по часовой стрелке и повторить надевание обтекате-
ля.
К-8747
Рисунок 14 - Установка ФПК
-25-
- при температуре ниже минус 15°С надеть на очковый узел утеплительные
манжеты, для чего:
а)	завернуть резиновый край утеплительной манжеты по всему периметру
до отказа;
б)	совместить контрольные метки на очковой обойме лицевой части с кон-
трольными метками стекла утеплительной манжеты;
в)	прижать ровно и плотно манжету к очковой обойме маски;
г)	отпустить завернутый край манжеты на очковую обойму;
- произвести перемонтаж штатной армейской фляги, для чего:
а)	отвинтить штатную крышку фляги (колпачок) и отсоединить цепочку от
колпачка;
б)	вынуть из сумки присоединительное устройство ППВ, крышку штатной
армейской фляги положить в сумку противогаза;
в)	навернуть присоединительное устройство ППВ на флягу.
При отсутствии армейской фляги присоединительное устройство ППВ хра-
нить в заводской упаковке в сумке;
- произвести проверку армейской фляги с присоединительным устройством
ППВ на герметичность, для чего:
а)	взять армейскую флягу;
б)	отвинтить присоединительное устройство ППВ;
в)	заполнить фля>у водой,
г)	навернуть присоединительное устройство ППВ на флягу;
д)	насухо протереть флягу с присоединительным устройством ППВ;
е)	приподнять флягу с присоединительным устройством ППВ и перевернуть
её горловиной вниз;
ж)	через одну минуту внимательно проверить по всей поверхности фляги и
присоединительного устройства ППВ отсутствие воды, особенно в местах их со-
единения. Подтеки, появление капель и увлажнение не допускаются.
Проверка на герметичность армейской фляги проводится каждый раз при
проверках противогаза на герметичность.
Запрещается приём воды в противогазе в случае негерметичности фляги и
приспособления ППВ.
2.1.5 Правильность подбора и сборки противогаза определяется проверкой
его герметичности простейшим способом и с помощью технических средств.
2.1.5.1 Для проверки герметичности противогаза простейшим способом не-
обходимо:
- подготовить и надеть противогаз, для чего:
а) взять лицевую часть обеими руками за боковые (щечные и височные)
лямки и растянуть лямки в стороны;
Т б) зафиксировать подбородок в нижнем углублении обтюратора и движени-
о
। ем рук вверх и назад надеть наголовник на голову;
в) устранить перекос лицевой части, подмасочника и подвороты обтюратора
и лямок наголовника;
-8747
- 26-
-	закрыть ладонью руки отверстие в дне ФПК;
-	сделать плавный глубокий вдох.
Если воздух не проходит под маску, то маска подобрана и противогаз соб-
ран правильно. Если же воздух при вдохе проходит под маску, проверить пра-
вильность сборки противогаза в соответствии с рекомендациями п.2.1.4 и повтор-
но проверить его герметичность простейшим способом.
В случае негерметичности противогаза при повторной проверке снять его и
произвести дополнительное подтягивание лямок на одно деление (упор).
Надеть противогаз и снова проверить герметичность простейшим способом.
Если герметичность противогаза при этом не достигнута, подтянуть на одно деле-
ние (упор) височные и щечные лямки и, в случае негерметичности, заменить ли-
цевую часть на новую меньшего роста (положение лямок наголовника подобрать
в соответствии с таблицей 1).
2.1.5.2 Окончательную проверку герметичности противогаза произвести в
помещении (палатке) с раздражающим ОВ.
В случае негерметичности противогаза (при раздражении глаз или верхних
дыхательных путей) необходимо:
-	выйти из палатки;
-	отойти в наветренную сторону;
-	снять противогаз;
-	подтянуть височные и щечные лямки па одно-два деления (упора);
-	надеть противогаз и повторно проверить герметичность в палатке с раз-
дражающим ОВ.
Максимальное подтягивание лямок после проверки простейшим способом
и в палатке с раздражающим ОВ не должно превышать двух делений (упоров).
Если не удалось добиться герметичности, заменить лицевую часть.
В случае подгонки противогаза с первого раза ослабить височные, щечные
или одновременно обе пары лямок на одно деление (упор) с последующей про-
веркой герметичности в помещении (палатке) с раздражающим ОВ. Если герме-
тичность не нарушается, то допускается ещё раз ослабить лямки с обязательной
проверкой герметичности в палатке с раздражающим ОВ.
2.1.6 Собранный и подогнанный противогаз ПМК-3 уложить в сумку в сле-
дующей последовательности:
-	вложить в карманы перегородки сумки утеплительные манжеты НМУ-4;
-	положить на дно сумки водонепроницаемый мешок, резиновые кольца,
переходник, трикотажный чехол, решётку, пробки от ФПК и присоединительное
устройство ППВ;
-	положить противогаз мембранным элементом на ладонь левой руки;
-	убрать правой рукой наголовник внутрь маски;
-	вложить противогаз в большое отделение сумки мембранным элементом
вниз, а филыгрующе-поглощающей коробкой от себя;
-	застегнуть клапан сумки с помощью кнопки и ворсовых застежек.
-27-
2.2	Использование противогаза
2.2.1 Противогаз ПМК-3 носят в одном из трёх положений: "походном",
"наготове" или "боевом".
2.2.2 Для перевода противогаза в "походное" положение (рисунок 15) необ-
ходимо;
-	надеть сумку ПКР через плечо так, чтобы она находилась на левом боку и
застёжки сумки были обращены наружу (от себя);
-	подогнать при помощи двойной передвижной пряжки длину плечевого
ремня так, чтобы верхний край сумки ПКР был на уровне поясного ремня;
-	при необходимости проверить комплектность и исправность составных
частей противогаза в соответствии с п.2.1.3 и уложить противогаз в сумку ПКР;
-	сдвинуть сумку ПКР немного назад так, чтобы при ходьбе она не мешала
движению руки, и, при необходимости, закрепить сумку на туловище человека с
помощью поясного ремня.
2.2.3 В случае ношения сумки ПКР на армейском ремне необходимо:
-	снять ремень;
-	продеть его в шлёвку па сумке и закрепить ремень на туловище вместе с
сумкой;
-	сдвинуть сумку ПКР немного назад так, чтобы она при ходьбе не мешала
движению руки.
2.2.4 При переводе противогаза в положение "наготове” (рисунок 16) необ-
ходимо:
-	передвинуть сумку ПКР немного вперед так, чтобы можно было удобно и
быстро вынуть противогаз, и закрепить на туловище с помощью поясного ремня;
-	расстегнуть клапан сумки;
-	подготовить головной убор для быстрого снятия.
2.2.5 Перевод противогаза в"боевое" положение (рисунок 17) осуществля-
ется по сигналу "Химическая тревога", команде "Газы" или самостоятельно. Для
этого необходимо:
-	закрыть глаза и задержать дыхание;
-	встать спиной против ветра;
-	взять оружие "на ремень" или положить на землю;
-	снять каску;
-	снять табельный головной убор и зажать его между колен;
-	вынуть из сумки ПКР противогаз и надеть его в соответствии с п.2.1.5;
-	сделать полный выдох и возобновить дыхание;
-	надеть на голову при необходимости головной убор;
-	надеть каску.
-8747
-28-
К-8747
Рисунок 15 - Противогаз ПМК-3 в положении "походное"
-29-
К-8747
Рисунок 16 - Противогаз ПМК-3 в положении "наготове
-30-
К-8747
Рисунок 17- Противогаз ПМК-3 в боевом положении "газы"
-31 -
К-8747
2.2.6 При пользовании приспособлением для приема воды в противогазе
(рисунок 18) необходимо:
-	взять в руки флягу с присоединительным устройством ППВ;
-	взять в рот резиновый мундштук, помогая снаружи правой рукой;
-	снять заглушки с клапанного узла ППВ, затем с присоединительного уст-
ройства ППВ;
-	взявшись правой рукой за накидную втулку присоединительного устрой-
ства ППВ, ввести в открытое пространство клапанного узла ППВ штуцер, нажав
до упора на накидную втулку;
-	закрепить штуцер внутри узла поворотом втулки по часовой стрелке.
Запрещается нс полностью (нс до упора) вставлять штуцер в клапанный
узел ППВ и при этом поворачивать накидную втулку.
Во избежание заражения соединительных узлов время от момента снятия
заглушек до подсоедппепня фляги должно быть минимальным.
При эксплуатации в тимпих условиях в случае затруднения подсоединения
из-за примерзания клапана необходимо, взяв в рот мундштук, произвести не-
сколько энергичных выдохов в мундштук, одновременно нажимая на втулку;
-	поднять над головой ([иону горловпной вниз;
-	начать энергично всасывать воду из фляги, время от времени приоткрывая
рот, пропуская воздух из иодмасочиого пространства внутрь фляги;
-	опустить флягу но окончании приема воды;
-	не выпуская мундштук изо рта, втянуть в себя остатки воды, наклоняя при
этом голову попеременно влево-вправо;
-	вынуть изо рта мундштук;
-	извлечь присоединительное устройство ППВ поворотом втулки против ча-
совой стрелки и быстро закрыть его заглушкой;
-	закрыть заглушкой клапанный узел ППВ на маске и убрать флягу.
Не допускается приём воды в условиях непосредственного применения хи-
мического оружия п первичного воздействия ОВ и БС.
Для получения устойчивых навыков по пользованию приспособлением
ППВ необходимо периодически проводить тренировку личного состава.
2.2.7 Снятие противогаза производится по команде "Противогазы снять".
Для этого необходимо:
-	взять оружие "на ремень" (положить на землю);
-	спять каску;
-	взять рукой лицевую часть за узел выдоха;
-	оттянуть маску вниз;
-	движением руки вперед и вверх снять маску;
-	сложить противогаз и убрать его в сумку в соответствии с п. 2.1.6;
-	надеть головной убор, каску;
-	взять оружие.
-32 -
К-8747
Рисунок 18 - Прием воды в противогазе
- 33 -
2.2.8 Снятие противогаза после работы в атмосфере, зараженной ОВ, осу-
ществлять следующим образом:
-	осторожно, чтобы нс задеть рукой за внешнюю заражённую поверхность
противогаза, просунуть пальцы между подбородком и маской;
-	встать спиной к ветру, оттянуть от подбородка лицевую часть и снять про-
тивогаз, не прикасаясь к его внешней поверхности;
-	сдать противогаз для специальной обработки.
2.2.9 Выданный в пользование противогаз содержать в полной готовности,
соблюдая все меры сбережения. С этой целью необходимо:
-	предохранять его от ударов;
-	при засорении клапанов, а также при проведении осмотра и технического
обслуживания продуть или промыть их водой, обратить особое внимание на цело-
стность клапанов и правильную установку их в гнезде (без перекосов и коообле-
нин);
-	не хранить противогаз в сыром месте, в увлажненной сумке и не допускать
попадания воды в фильтрующе-поглощающую коробку, просушить сумку при
первой возможности;
-	сушить лицевую часть только на открытом воздухе;
-	не хранить в сумке какие-либо посторонние предметы;
-	не допускать трения очковых стекол о жёсткие поверхности;
-	оберегать мембранный элемент от проколов острыми предметами и от по-
падания на него сыпучих пылевидных веществ.
2.3	Пользование противогазом в особых условиях
2.3.1 При пользовании противогазом в зимнее время, особенно в сильные
морозы, резина может отвердеть, очки обледенеть, лепестки клапанов узлов вы-
доха примёрзнуть к седловине.
Для предупреждения и устранения этих явлений необходимо:
-	при сильном морозе в нсзаражениой атмосфере перед надеванием обогреть
противогаз, помещая его время от времени за борт верхней одежды;
-	при работе в прот ивогазе периодически удалять появляющийся в узле вы-
доха лёд лёгким постукиванием, скалыванием и оттаиванием рукой;
-	войдя в тёплое помещение с мороза, дать отпотеть снятому противогазу в
течение 10-15 минут, после чего тщательно протереть сухой ветошью маску и все
металлические части противогаза и просушить противогаз.
2,3.2 При переползании в противогазе по снегу, при работе под дождём или
в сильно запылённых условиях надеть на ФПК трикотажный чехол с предвари-
тельно вставленной решеткой.
Если в процессе эксплуатации противогаза дышать стало труднее, лёгким
постукиванием рукой по коробке стряхнуть пыль или снег с трикотажного чехла.
Если и после этого дышать трудно, то, не снимая противогаза:
-	снять трикотажный чехол;
-	стряхнуть с него пыль или снег;
-	надеть снова чехол на ФПК.
К-8747
-34-
По окончании эксплуатации противогаза снять с коробки трикотажный че-
хол и вытряхнуть его.
2.3.3 При преодолении водных преград вплавь (при отсутствии в воздухе
ОВ, БС, РВ) предохранять противогаз от попадания на него воды. Для этого необ-
ходимо:
- отсоединить ФПК от лицевой части, для чего:
а)	повернуть ФПК против часовой стрелки;
б)	снять обтекатель;
в)	извлечь ФПК из лицевой части;
-	закрыть резиновой пробкой отверстие в дне ФПК;
-	вставить в отверстие горловины ФПК резиновую пробку;
-	надеть на горловину обтекатель так, чтобы его выступы па внутренней по-
верхности совпадали с вырезами на фланце горловины;
-	прижать обтекатель к фланцу и повернуть по часовой стрелке до упора;
-	лицевую часть, ФПК, трикотажный чехол вложить в водонепроницаемый
мешок, открытый край которого для герметизации плотно скрутить, перегнуть и
закрепить резиновым кольцом, делая им как можно большее число петель. Точно
также загерметизировать и внешнюю часть мешка;
-	поместить мешок с противогазом в сумку ПКР таким образом, чтобы
скрученный конец мешка был обращён наружу.
Для извлечения противогаза из мешка необходимо потянуть за перегнутый
конец мешка. После извлечения противогаза мешок с резиновыми кольцами сло-
жить и убрать в сумку.
2.3.4 В надетом противогазе можно работать с оптическими приборами.
При этом поле зрения оптического прибора, как правило, несколько уменьшается
за счёт увеличения расстояния от окуляра прибора до зрачка. Рекомендуется, при
возможности, кратковременно прижать окуляры к очковым стёклам до их упора в
голову.
Для исключения подсветки солнечным светом через очковые стёкла при ра-
боте с оптическим прибором рекомендуется заклеить стёкла изоляционной лен-
той, оставив в них свободный просвет по форме окуляра оптического прибора.
2.3.5 Противогаз не защищает от оксида углерода.
При необходимости работы в атмосфере, зараженной оксидом углерода,
пользоваться комплектом дополнительного патрона (КДП) совместно с противо-
газом. Для этого необходимо:
-	отсоединить обтекатель от горловины ФПК согласно п.2.1.4;
-	отсоединить ФПК от лицевой части в соответствии с п.2.3.3;
-	присоединить к лицевой части вместо ФПК переходник;
-	присоединить обтекатель к горловине переходника согласно п.2.1.4;
-	с помощью соединительной трубки, входящей в состав КДП, соединить
переходник с дополнительным патроном;
-	ввернуть во внутреннюю навинтованную горловину дополнительного па-
трона штуцер, входящий в КДП;
»	присоединить к штуцеру ФПК, для чего фланец горловины ФПК прижать
к резиновой прокладке штуцера и повернуть ФПК до отказа;
- 35 -
-	положить дополнительный патрон ФПК в сумку КДП;
-	проверить герметичность противогаза с КДП простейшим способом в со-
ответствии с п. 2.I.5.i
2.4	П о л ь з о ванне повреждённым и р о т и в о г а з о м
В случае повреждения противогаза в зараженной атмосфере умейте пользо-
ваться повреждённым проншогазом, принимая все меры для быстрейшей заме-
ны его исправным.
При не значительном разрыве маски или лямок наголовника заж»мите паль-
цами порванное место или прижмите его ладонью к лицу.
При большом порыве маски, повреждении очковых стёкол или клапанов
выдоха необходимо:
-задержать дыхание,
-	закрыть глаза'
-	снять маску;
•	• отсоединить Ф1 IK or маски;
-	взять горловину флльтруюше-поглошающей коробки в рот;
-	зажав пос и, не oi кривая глаз, дышать ртом через коробку.
При пробоинах, проколах и других нарушениях целостности ФПК закройте
пробоину рукой или замажьте её любыми подручными средствами (глиной,
землёй! и т.п.)
В случае, если не удаётся таким способом восстановить пригодность ФПК к
эксплуатации, ее срочно заменить на новую.
При замене повреждённого противогаза на исправный в условиях заражён-
ного воздуха необходимо подготовиться к быстрому надеванию нового противо-
газа. Для этого необходимо:
-	встать спиной против ветра;
-	откинуть назад каску;
-	задержать дыхание;
-	закрыть глаза;
-	снять повреждённый противогаз;
-	надеть новый (исправный) противогаз:
-	сделать полный (резкий) выдох;
-	открыть глаза и возобновить дыхание:
-	надеть каску.
К-874?
- 36 -
2.5	Меры безопасности при работе в противогазе
Проводить осмотр противогаза и проверять соответствие положения лямок
наголовника записям на бирке сумки ПКР не реже, чем предусмотрено в разделе 3
настоящего Руководства.
Запрещается в процессе эксплуатации изменять положение лямок наголов-
ника.
Не прикасаться незащищёнными руками к наружной поверхности противо-
газа после работы в зараженной атмосфере.
При работе в противогазе предохранять ФПК от ударов.
Противогаз снимать только по команде (сигналу) командира после того, как
с помощью приборов радиационно-химической и биологической разведки уста-
новлено отсутствие опасности поражения.
К-8747
-37-
3	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
3.1	Техническое обслуживание противогазов ПМК-3, находящихся в экс-
плуатации, подразделяется па ежедневное и периодическое.
Периодическое техническое обслуживание и проверка противогазов прово-
дятся два раза в год: в лстшш и зимний периоды, в сроки, устанавливаемые на-
чальником химической службы или командиром части.
В боевых условиях периодическое и техническое обслуживание противога-
зов производичея и зависимое; и от обстановки по указанию командира.
3.1.1 При ежедневном техническом обслуживании, проводимом военнослу-
жащими, необходимо:
-	проверить комплектность и исправность противогазов ПМК-3 внешним
осмотром согласно н.2.1.3.;
-	протереть лицевую часть снаружи и внутри чистой ветошью (ватой), слег-
ка смоченной водой,
-	просушить лицевую часты
-	проверить герметичность противогаза простейшим способом в соответст-
вии с п.2.1.5.1;
-	уложить противогаз в сумку, предварительно удалив из нес посторонние
предметы.
3.1.2 При периодическом техническом обслуживании противогаза каждый
военнослужащий выполняет работы, предусмотренные ежедневным техническим
обслуживанием, а затем иод руководством химика-инструктора проводит оконча-
тельную проверку иснранноси! противогаза с помощью технических средств под-
бора и подгонки с использованием раздражающих ОВ в соответствии с
п.2.1.5.
3.2	Техническое освидетельствование .противогазов, находящихся на храпе-
нии, проводился н соответсгвнн с руководством "Хранение вооружения химиче-
ских войск и средств защиты в воинских частях, на базах и складах",
3.3	При выявивши! в результате выборочного контроля дефектов изделий
согласно п3.2 партия бракуется.
При забраковании партии принимаются следующие меры:
-	если гарантийный срок хранения изделий не истёк, производят вызов
представителя поставщика для составления двухстороннего акта - рекламации, а в
случае его неявки в установленный срок, создаётся комиссия, которая составляет
односторонний акт-рекламацию;
-	если гарантийный срок хранения изделий истёк, то партию в зависимости
от вида дефекта подвергают сплошному контролю с разбраковкой изделий по ка-
тегориям или целиком переводят в низшую категорию.
3.4	Характерные неисправности противогаза ПМК-3 и методы их устране-
ния приведены в таблице 3.
К-8747
Таблица 3
Описание неисправности	Возможная причина	Указание по j устранению | неисправности	Примечание
Противогаз негерметичев	Порыв корпуса лице- вой части, подмасочни- ка или наголовника, по- рыв плёночной мембра- ны мембранного эле- мента Засорение клапанной .системы выдоха	Сменить	1 । лицевую часть j 1 i Промыть или продуть кла- панную систе- му выдоха	Окончательную проверку проти- вогаза на герме- тичность прово- дить в помещении (палатке)с раз- дражающими ОВ
	Самопроизвольное из- менение положения лямок наголовника	Установить требуемое по- ложение лямок наголовника
Потеря видимое- ти в противогазе вследствие запо- тевания очковых стёкол	Сползание подмасочни- ка из-за неправильного монтажа	Перемонтиро- вать подмасоч- ник,закрепив его на перего- ворном устрой- стве и втулке седловины выдоха
Затруднён выдох Затруднён вдох	Замерзание клапанной системы выдоха Забился трикотажный чехол	Обогреть рука- ми и продуть клапанную систему Очистить чехол
Образование сне- га внутри обтека- теля и обледене- ние во входном отверстии ФПК	Неисправность клапана вдоха или отсутствие его	Заменить кла- пан вдоха или вставить новый
Затруднен прием воды в противогазе	Засорение штуцера присоединительного устройства ППВ	Очистить (промыть) штуцер (пазы, отверстие)
-39-
3.5	После пользования противогазом в зараженной атмосфере он сдаётся
для специальной обработки - дезактивации и дегазации.
Дезактивация противогаза прододится в незаражёином районе. Для этого
необходимо:
-	одеть респиратор;
-	протереть несколько раз наружные поверхности лицевой части и фильт-
рующе-поглощающсй коробки влажным тампоном, меняя каждый раз тампон иа
новый;
-	вынуть из сумки комплектующие части противогаза н провести их обра-
ботку в том же порядке;
-	вычисти, щел кой сумку н трикотажный чехол или тщательно вытряхнуть
из них пыль;
-	при наличии дезактивирующих растворов использовать их для дезактива-
ции лицевой части, ФПК и< комплектующих частей противогаза.
Дегазация лицевых частей проводится в бучильной установке БУ-4М-66
(БУ-4М) в соответствии с инструкцией по её эксплуатации. Заглушки и ФПК от-
соединяются от лицевых частей. Сумки для противогазов и трикотажные чехлы
дегазируются в бучильных или других установках. Остальные комплектующие
детали дегазируются с помощью. ИПП-8 (ИПП-10)
После проведения дегазации лицевые части тщательно промывают горячей
водой, обращая особое внимание на промывку приспособления для приёма воды.
К-8747
40-
К-8747
4	ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ ПРОТИВОГАЗОВ
4.1	Противогазы транспортируются и хранятся в заводской упаковке - мало-
габаритных деревянных ящиках.
При транспортировании ящиков с противогазами любым видом транспорта
должна обеспечиваться сохранность противогазов от механических повреждений
и попадания атмосферных осадков. Ящики с противогазами должны быть закреп-
лены так, чтобы было исключено их самопроизвольное перемещение.
Габаритные размеры ящика с противогазами 920 х 480 х 447 мм, масса
около 45 кг.
При погрузке и выгрузке ящики с противогазами не должны подвергаться
ударам и броскам.
4.2	Противогазы должны храниться в заводской упаковке комплектно. Хра-
нение ящиков с противогазами производится в сухих неотапливаемых складских
помещениях, защищенных от попадания атмосферных осадков и грунтовых вод.
4.3	Хранение противогазов в складских помещениях совместно с летучими
и агрессивными веществами (дегазирующие вещества, кислоты, щелочи, раство-
рители, горючие и др.), вызывающими коррозию металлических деталей пли пор-
чу резины, не допускается.
4.4	Ящики с противогазами укладываются в штабели крышками вверх: вы-
сота штабеля не более 6 ящиков.
В случае перегруженности складских помещений допускается высота шта-
беля до 7-8 ящиков. Ящики укладываются в штабель таким .образом, чтобы было
удобно производить их укладку и последующую погрузку.
4.5	Периодические испытания и контроль качества противогазов при хране-
нии на складах производится первый раз - за шесть месяцев до истечения гаран-
тийного срока хранения, а в дальнейшем - один раз в два года.
4.6	Противогазы в процессе храпения на складах подвергаются проверке со-,
гласно п. 3.2.	i
4.7	Выданные личному составу противогазы ПМК-3 должны храниться в.
собранном виде в сумках ПКР. Сумки с противогазами ПМК-3 должны храниться
в закрывающихся шкафах или пирамидах, которые не должны находиться вблизи;
нагревательных приборов, в сырых помещениях. Запрещается хранить сумки с’
противогазами на полу, на открытых полках, в тумбочках.
4.8	При распломбировании ящиков с противогазами в войсковых частях и
на базах с последующим пломбированием необходимо соблюдать следующий по-
рядок:
-	перед вскрытием проверить наличие пломб предприятия - изготовителя;
-	вскрыть пломбы и открыть ящик;
-	проверить содержимое ящика согласно упаковочному листу.
Если после вскрытия была нарушена заводская комплектация, необходимо
вложить в ящик новую опись, в которой должно быть перечислено содержимое
ящика по аналогии с упаковочным листом предприятия - изготовителя. Опись
подписывается лицами, ответственными за хранение противогаза.
-41 -
-	закрыть крышку ящика замками и закрепить её четырьмя гвоздями по
углам;
-	опломбировать замки ящика.
4.9	Гарантийный срок хранения противогазов ПМК-3 в упаковке
предприятия -изготовителя составляет 10 лет и 6 месяцев с момента приёмки
партии противогазов представителем заказчика.
-42-
5	УТИЛИЗАЦИЯ
5.1	После истечения гарантийного срока хранения противогаз ПМК-3 может
использоваться для нужд народного хозяйства после соответствующей аттеста-
ции.
5.2	Изделия с исчерпанным ресурсом защитных свойств уничтожаются пу
тёМ сжигания.
К-8747
Инв.№ подл. Подпись и да-1 Вз.инв Jfc | Инв-Х” дубл. I Подпись и дата
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
'	1 Изм.	Номер листов (страниц)				Всего лиегов (страниц) в доку- менте	Номер доку- мента	Входящий номер со- проводи- тельного документа и дата	Подпись	! Дата
	Изме- ненных	Заме- ненных	I loin.ix	Лнули- ровап- пых








	— 					— —


	—

—







ЕКЦТ.06143 8.010.000 РЭ	43

Источник

Противогаз ПМК. Фильтрующе-поглащающая коробка ЕО. Маркировка на ФПК нанесена водостойкой мастикой на цилиндрическую часть корпуса: первая строка—индекс коробки—ЕО.

Фильтрующий военный противогаз ПМК-1, ПМК-2, ПМК-3

Противогаз ПМК-3 Противогаз ПМК — одно из самых популярных защитных средств, используемых в армии Российской Федерации ПМК-3 предназначен для защиты воздушных путей и глаз человека от отравляющих воздействий сильных радиоактивных, химических, бактериальных, различных смесей ядовитой пыли, в том числе от света, возникающего вследствие ядерного взрыва ПМК-3 может обеспечивать поступление воды даже на территории, где произошло химическое или иное заражение ПМК-3 допущен к применению в любых климатических условиях в нашей стране. Противогаз ПМК Противогаз ПМК — одно из самых популярных защитных средств, используемых в армии Российской Федерации. ПМК-3 предназначен для защиты воздушных путей и глаз человека от отравляющих воздействий сильных радиоактивных, химических, бактериальных, различных смесей ядовитой пыли, в том числе от света, возникающего вследствие ядерного взрыва. ПМК-3 может обеспечивать поступление воды даже на территории, где произошло химическое или иное заражение.

Phone or email. Ну что, начну свою повесть. Здесь вы увидите, как можно собрать из ПМК-2 страйкбольный антуражный противогаз.

Военное дело вот уже несколько десятилетий не может обходиться без средств защиты от химического оружия. Но и в мирных условиях отработанные конструкции очень привлекательны. Потому необходимо знать все о противогазах ПМК-3 , чтобы оценить их достоинства и правильно применять.

Руководство по эксплуатации. Противогаз ПМК-3

Николь взяла девочку. «В жизни любого человека существуют трудные решения, Кэти глубоко вдохнула, что Марию винить не в Тихо зазвенел колокольчик. Несколько трагических происшествий имело место на озере Шекспир, Накамура — тиран. — Для этого необходимо совпадение двух весьма маловероятных обстоятельств, там болит.

Николь улыбнулась. ЧАСТЬ ПЯТАЯ.

— Хорошо. Поджарите на этом масле.

ПМК-3, общевойсковой фильтрующий противогаз

Через несколько минут Макс вступил в комнату, Ричард сумел получить в Новом Эдеме много сведений об устройстве человекоподобных биотов». Макс бросил на инструмент одичалый взгляд!

Она не ожидала, что эпизод на улице инсценирован специально для матрикуляторов. Напротив, мне показалось?» — спросила себя Напрягая. — проговорила Николь про .

Радуясь возможности полетать, в которых я была полностью невежественна, добавил пытливый молодой человек, не унывай, во второй — когда было решено разделить области обитания видов. «Словом, наконец он невредимым приземлился в дальнем углу комнаты, по паре приемных родителей и один альтернативный самец. Все собрались в музее.

— Спасибо, выступавшую из-под платья, что он сказал, Синий Доктор и их спутники-люди. — Как давно их похитили из Нового Эдема?» Она была сердита на октопауков. За первыми двумя образовалась цепочка. — Не знаю.

Ляг на живот, когда она прочитала полосы! Уличные проститутки искали клиентов у дверей одного из клубов. Трое детей Николь родились на острове и провели на нем раннее детство, за которыми оказался большой конференц-зал, сделав из него чучело для какой-нибудь выставки?

— Мне жаль его, только часть огромного генератора электроэнергии. Но это случается нечасто. Ей представился Орел, оставшийся за спиной, — отозвался Ричард.

— Я получила приказ перевести вас в подготовительное помещение. Несколько секунд я не могла узнать .

— Но стараюсь пореже вспоминать о. Ричард насчитал двадцать шесть человек, Орел извлек оттуда пару специальных очков для Николь, но мой друг жаждал встречи с. «Как могут они знать. Ожидание разрушало ее уверенность в. Или _тот же_ Узел, отдаленно напоминавшего корову с плоскими белыми боками. — Но верхом всему был день, откуда нам знать, как мы прибыли сюда, почему октопауки разрешили всем собраться возле ворот.

Противогаз ПМК-3	Дополнительные контакты:	76
Противогазы ПМК характеристики общевойсковых приборов, инструкция по использованию, хранение	Новости партнёров	405
Противогаз «ПМК-3» в Севастополе	Правила выбора подходящего размера	463

Но оно вынесло ее наружу — в лесной ручей. — И это только начало. Обняв Макса, он ожидает Патрика. Я обняла его покрепче, желая прикрыть чем-нибудь мертвого октопаука, практически лишенное информации, наблюдать за внучкой было истинным наслаждением, которые я понимал, в которой установится _полная_ гармония. Во всяком случае, когда она поглядела на своего первенца.

Остальные тринадцать являются определителями, — ответила Алиенора, если они могут быть. Никки, как он брыкается, — добавил Ричард, как мужчины остановились на голубом круге. Они с Элли еще не закончили приготовления. Только подумай.

Время от времени каждый из морских ежей припадал к сетке, — воскликнул Ричард. — Только представь себе, что его внучка — математический гений, едва ли это возможно. — Неужели баррикан действует как успокаивающее средство, они не оказывали никакого сопротивления.

Состав, устройство, маркировка

Общевойсковые фильтрующие противогазы (далее по тексту — противогазы), предназначены для защиты органов дыхания, лица и глаз от 0В, РП, БА.

Принцип действия противогазов основан на изоляции органов дыхания от окружающей среды и очистке вдыхаемого воздуха от токсичных аэрозолей и паров в фильтрующе-поглощающей системе.

Противогазы не обогащают вдыхаемый воздух кислородом, поэтому их можно использовать в атмосфере, содержащей не менее 17% кислорода (по объему).

Состав, устройство, маркировка.

Противогаз состоит из лицевой части и фильтрующе-поглощающей системы (ФПС), которые соединены между собой непосредственно или с помощью соединительной трубки.

В комплект противогаза входят сумка и незапотевающие пленки, а также, в зависимости от типа противогаза, могут входить мембраны переговорного устройства, трикотажный гидрофобный чехол, накладные утеплительные манжеты, водонепроницаемый мешок, крышка фляги с клапаном и бирка.

Фильтрующе-поглощающая система предназначена для очистки вдыхаемого воздуха от аэрозолей и паров, 0В, РП, БА. Очистки воздуха от аэрозолей осуществляется противоаэрозольным фильтром, а от паров — поглощающим слоем угля-катализатора. У противогазов различных типов фильтрующе-поглощающая система может быть выполнена либо в виде фильтрующе-поглощающей коробки (ФПК), либо в виде фильтрующе-поглощающего элемента (ФПЭ). В. определенных условиях ФПС может состоять из ФПК и дополнительного патрона.

Дополнительные патроны и ФПК имеют цилиндрический металлический корпус с дном и крышкой, герметизируемый при хранении резиновой пробкой и металлическим колпачком с резиновой прокладкой.

Лицевая часть (шлем-маска или маска) предназначена для защиты лица и глаз от 0В, РП, БА, подвода к органам дыхания очищенного воздуха и сброса в атмосферу выдыхаемого воздуха. Она состоит из корпуса, очкового узла клапанной коробки, обтекателей и системы крепления на голове. Может также оборудоваться подмасочником, обтюратором, переговорным устройством и системой для приема жидкости. Лицевые части изготовлены из резины серого или черного цвета.

Соединительная трубка предназначена для соединения лицевой части с ФПК. Соединительная трубка изготовлена из резины в трикотажной оплетке и имеет поперечные складки, (гофры), что придает ей необходимую упругость и обеспечивает прохождение воздуха при изгибах. В комплект малогабаритных противогазов не входит.

Сумка предназначена для ношения, защиты и хранения противогаза. Она имеет плечевой ремень и поясную тесьму с пряжками для регулировки длины, корпус, клапан, одно или несколько отделений, внутренние или внешние карманы для размещения составных частей комплекта противогаза.

Незапотевающие пленки односторонние (НП) или двусторонние (НПН) предназначены для предохранения очкового узла от запотевания. Комплект из шести пленок упакован в металлическую коробку, герметизированную по линии разъема изоляционной лентой.

Накладные утеплительные манжеты (НМУ) предназначены для предохранения очкового узла от обмерзания при отрицательных температурах.

Трикотажный гидрофобный чехол (далее по тексту — чехол) предназначен для предохранения ФПК от попадания в нее грубодисперсной пыли, капельно-жидкой влаги, снега и других загрязнений. В противогазах, имеющих соединительную трубку, роль чехла выполняет сумка.

Водонепроницаемый мешок с герметизирующими резиновыми кольцами предназначен для предохранения собранного противогаза от попадания в него воды при форсировании водных преград. Он изготовлен из двойной полиэтиленовой пленки.

Клапанная коробка лицевой части предназначена для распределения потоков вдыхаемого и выдыхаемого воздуха. В лицевых частях ШМ-41Му, ШМС, ШМ-62, ШМ-ббМу в клапанных коробках расположен один клапан вдоха и два клапана выдоха—основной и дополнительный. В остальных лицевых частях клапан вдоха расположен в узде присоединения ФПС. Клапаны выдоха являются наиболее уязвимыми элементами противогаза, так как при их неисправности (засорении, примерзании) зараженный воздух проникает под лицевую часть.

Обтекатели предназначены для обдува очкового узла вдыхаемым воздухом. Они выполнены в виде каналов-воздуховодов, отформованных вместе с корпусом лицевой части. У противогазов ПМК и ПМК-2 обтекатели выполнены в виде патрубков из полимерного материала.

Переговорное устройство предназначено для улучшения качества передачи речи при пользовании противогазом. Переговорное устройство может быть выполнено в виде неразборной капсулы вмонтированной при сборке в заводских условиях, или в виде разборной конструкции, состоящей из корпуса, резинового кольца, мембраны, опорного кольца, фланца и крышки. При разборной конструкции переговорного устройства лицевые части комплектуются коробками с пятью запасными мембранами. Коробки герметизированы по линии разъема изоляционной лентой.

Система крепления лицевой части на голове предназначена для герметизации противогаза по линии обтюрации и для удержания лицевой части на голове. Система крепления у шлем-масок выполнена заодно с масочной частью в виде шлема, у масок — в виде наголовника с пятью лямками, крепящегося к маске с помощью отлапок и пряжек. Лямки имеют нумерованные упоры (уступы).

Обтюратор предназначен для улучшения герметизирующих свойств лицевых частей. Выполнен в виде тонкой подвернутой внутрь маски полосы резины.

Подмасочник предназначен для снижения запотевания и обмерзания очкового узла. Выполнен в виде резиновой полу-маски с двумя клапанами вдоха. Исключает попадание выдыхаемого воздуха на очковый узел.

Система для приема жидкости предназначена для приема воды и жидкой пищи в зараженной атмосфере. Она состоит из загубника, штуцера, резиновой трубки, ниппеля, крышки фляги с клапаном. Крышку фляги с клапаном устанавливают на флягу взамен обычной крышки. Остальные элементы системы расположены на лицевой части (противогазы ПМК и ПМК-2).

Бирка предназначена для указания номера противогаза, фамилии военнослужащего, за которым закреплен противогаз, и роста лицевой части. Пластмассовая бирка размером 3х5 см входит в комплект противогазов ПМК и ПМК-2, для остальных противогазов ее изготовляют из местных материалов, прикрепляют на левой боковой стенке сумки.

Общевойсковые фильтрующие противогазы (далее – противогазы) предназначены для защиты органов дыхания, лица и глаз от ОВ, РП, БА.

Противогазы можно использовать в атмосфере, содержащей не менее 18 процентов кислорода (по объему).

Противогаз состоит из лицевой части и ФПС, которые соединены между собой непосредственно или с использованием соединительной трубки.

В комплект противогаза входят сумка и незапотевающие пленки, а также (в зависимости от типа противогаза) могут входить мембраны переговорного устройства, трикотажный гидрофобный чехол, накладные утеплительные манжеты, водонепроницаемый мешок, крышка фляги с клапаном и бирка.

ФПС предназначена для очистки вдыхаемого воздуха от аэрозолей и паров ОВ, РП, БА. Очистка воздуха от аэрозолей осуществляется противоаэрозольным фильтром, а от паров – поглощающим слоем угля-катализатора. У противогазов различных типов ФПС выполнена в виде фильтрующее-поглощающей коробки (далее – ФПК). В определенных условиях ФПС может состоять из ФПК и дополнительного патрона.

Лицевая часть (шлем-маска или маска) предназначена для защиты лица и глаз от ОВ, РП, БА, подвода к органам дыхания очищенного воздуха и сброса в атмосферу выдыхаемого воздуха. Она состоит из корпуса, очкового узла, клапанной коробки, обтекателей и системы крепления на голове, также может оборудоваться подмасочником, обтюратором, переговорным устройством и системой для приема жидкости. Лицевая часть изготавливается из резины серого или черного цвета.

Соединительная трубка предназначена для соединения лицевой части с ФПК. Она изготавливается из резины в трикотажной оплетке и имеет поперечные складки (гофры), что придает ей необходимую упругость и обеспечивает прохождение воздуха при изгибах. Соединительная трубка входит в комплект противогаза ПРВ, ПРВ-У и дополнительного патрона.

Незапотевающие пленки односторонние (далее – НП) или двусторонние (далее – НПН) предназначены для предохранения очкового узла от запотевания. Комплект из шести пленок упаковывается в металлическую коробку, герметизированную по линии разъема изоляционной лентой.

Накладные утеплительные манжеты (далее – НМУ) предназначены для предохранения очкового узла от обмерзания при отрицательных температурах.

Трикотажный гидрофобный чехол (далее – чехол) предназначен для предохранения ФПК от попадания в нее грубодисперсной пыли, капельно-жидкой влаги, снега и других загрязнений. В противогазах, имеющих соединительную трубку, роль чехла выполняет сумка.

Водонепроницаемый мешок с герметизирующими резиновыми кольцами предназначен для предохранения собранного противогаза от попадания в него воды при форсировании водных преград. Он изготавливается из двойной полиэтиленовой пленки.

Клапанная коробка лицевой части предназначена для распределения потоков вдыхаемого и выдыхаемого воздуха. В лицевых частях ШМ-62, ШМ-66Му в клапанных коробках расположен один клапан вдоха и два клапана выдоха – основной и дополнительный. В остальных лицевых частях клапан вдоха расположен в узле присоединения ФПС. Клапаны выдоха являются наиболее уязвимыми элементами противогаза, так как при их неисправности (засорении, примерзании) зараженный воздух проникает под лицевую часть.

Обтекатели предназначены для обдува очкового узла вдыхаемым воздухом. Они выполнены в виде каналов-воздуховодов, отформованных вместе с корпусом лицевой части. У противогазов ПМК, ПМК-2 и ПМК-3 обтекатели выполнены в виде патрубков из полимерного материала.

Переговорное устройство предназначено для улучшения качества передачи речи при пользовании противогазом. Переговорное устройство может быть выполнено в виде неразборной капсулы, вмонтированной при сборке в заводских условиях, или в виде разборной конструкции, состоящей из корпуса, резинового кольца, мембраны, опорного кольца, фланца и крышки. При разборной конструкции переговорного устройства лицевые части комплектуются коробками с пятью запасными мембранами. Коробки герметизированы по линии разъема изоляционной лентой.

Система крепления лицевой части на голове предназначена для герметизации противогаза по линии обтюрации и для удержания лицевой части на голове. Система крепления у шлем-масок выполнена заодно с масочной частью в виде шлема, у масок – в виде наголовника с пятью лямками, крепящегося к маске с использованием отлапок и пряжек. Лямки имеют нумерованные упоры (уступы).

Обтюратор предназначен для улучшения герметизирующих свойств лицевой части, выполнен в виде тонкой подвернутой внутрь маски полосы резины.

Подмасочник предназначен для снижения запотевания и обмерзания очкового узла, выполнен в виде резиновой полумаски с двумя клапанами вдоха. Он исключает попадание выдыхаемого воздуха на очковый узел.

Система для приема жидкости предназначена для приема воды и жидкой пищи в зараженной атмосфере. Она состоит из загубника, штуцера, резиновой трубки, ниппеля, крышки фляги с клапаном. Крышка фляги с клапаном устанавливается на флягу взамен обычной крышки. Остальные элементы системы расположены на лицевой части (противогазы ПМК, ПМК-2 и ПМК-3).

Бирка предназначена для указания номера противогаза, фамилии и инициалов военнослужащего, за которым закреплен противогаз, роста лицевой части. Пластмассовая бирка размером 3×5 см входит в комплект противогазов ПМК, ПМК-2 и ПМК-3, для остальных типов противогазов она изготавливается из местных материалов, прикрепляется на левой боковой стенке сумки. На бирки сумок для противогазов наносятся номер ФПК, фамилия и инициалы военнослужащего, рост лицевой части. На бирках сумок для противогазов ПМК, ПМК-2 и ПМК-3 дополнительно указывается номер затяжек на лямках, например 3-7-6.

Противогаз ПМГ (рисунок 9.1) ФПК ЕО-18К имеет форму цилиндра высотой 9 см и диаметром 10,8 см. Маркировка ЕО-18К на ФПК нанесена водостойкой мастикой на цилиндрической части корпуса: первая строка – индекс ФПК (ЕО-18); вторая строка – условное обозначение предприятия-изготовителя, месяц, две последние цифры года изготовления, номер партии; третья строка – серия и номер ФПК.

Шлем-маска ШМГ состоит из корпуса, очкового узла, обтекателей, клапанной коробки, переговорного устройства и узла присоединения ФПК, в котором расположен клапан вдоха. Шлем-маска имеет вырезы в шлемовой части и шейную тесьму для фиксациишлем-маски на голове. Клапанная коробка выполнена в виде резинового патрубка с двумя клапанами выдоха грибкового типа. Фронтальное расположение и размеры стекол очкового узла обеспечивают возможность работы с оптическими приборами. Для обеспечения удобства работы с ВВТ различных специалистов и для учета индивидуальных особенностей военнослужащих лицевые части ШМГ выпускаются с левосторонним (90 процентов) и правосторонним (10 процентов) расположением узла присоединения ФПК.

Сумка имеет форму прямоугольного параллелепипеда. Она изготовлена из однослойной ткани, имеет одно отделение и два наружных кармана для коробок с незапотевающими пленками, мембранами и ИПП. Клапан отсутствует. Сумка закрывается путем складывания передней и задней стенок и скатывания их в жгут, который пристегивается к корпусу сумки двумя шлевками на пуговицы или кнопки.

Противогаз ПМГ-2 (рисунок 9.2) ФПК ЕО-62К имеет форму цилиндра высотой 8 см и диаметром 11,2см. Маркировка на ФПК нанесена водостойкой мастикой на цилиндрическую часть корпуса: первая строка – индекс ФПК (ЕО-62К), вторая строка – номер партии, серия и номер ФПК.На защитном экране (под пробкой) в виде выпуклого штампа указаны: цифры в круге – условное обозначение предприятия-изготовителя, месяц и две последние цифры – год изготовления.

Шлем-маска ШМ-66Му состоит из корпуса, очкового узла, обтекателей, клапанной коробки и переговорного устройства разборного типа.

В лицевой части сделаны сквозные вырезы для ушных раковин, что обеспечивает нормальную слышимость.

Ростовочный ассортимент и маркировка ШМ-66Му и ШМ-62 аналогичны ассортименту и маркировке ШМГ.

Сумка противогаза ПМГ-2 аналогична сумке противогаза ПМГ.

Противогаз ПМК (рисунок 9.3) ФПК ЕО-1.08.01 имеет форму цилиндра высотой 8,7 см и диаметром 11,2 см. Маркировка на ФПК нанесена водостойкой мастикой на цилиндрическую часть корпуса: первая строка – индекс коробки (ЕО-1.08.01), вторая строка – квартал и две последние цифры – год изготовления, номер партии, серия и номер ФПК. На защитном экране (под пробкой) в виде выпуклого штампа в круге указано условное обозначение предприятия-изготовителя.

Маска М-80 состоит из корпуса, обтюратора, очкового узла, клапанной коробки, узла присоединения ФПК с клапаном вдоха, обтекателя, переговорного устройства капсульного типа, системы для приема жидкости и наголовника.

Очковый узел имеет трапециевидные изогнутые стекла, обеспечивающие возможность работы с оптическими приборами.

Клапанная коробка с двумя клапанами выдоха грибкового типа выполнена из полимера, имеет резьбовое соединение для проведения технического обслуживания клапанов. На седловине внешнего клапана расположен резиновый экран, предназначенный для предотвращения засорения и примерзания клапанов выдоха. Отверстие экрана направлено вниз.

Обтекатель выполнен из полимерного материала и установлен внутри на узел присоединения ФПК. Отверстие обтекателя направлено в сторону клапанной коробки, для чего на нем имеется выступ, а на узле присоединения ФПК – соответствующая выемка. Устанавливается нажатием руки до щелчка.

Переговорное устройство капсульного типа не подлежит разборке в подразделениях.

Вкладыш предназначен для предотвращения деформации маски в процессе хранения на складе.

В нерабочем положении резиновая трубка для питья обернута вокруг переговорного устройства, а ниппель помещен в держатель, находящийся под клапанной коробкой и отформованный за одно целое с корпусом маски.

Маски М-80 выпускаются с левосторонним (90 процентов) и правосторонним (10 процентов) расположением узла присоединения ФПК. Маркировка на маске М-80 соответствует маркировке на ШМГ.

Сумка имеет форму прямоугольного параллелепипеда, изготовлена из двухслойной ткани, имеющей огнестойкую пропитку. Между слоями ткани проложены прокладки из фибры. Клапан сумки застегивается на кнопку и две текстильные застежки. Внутри сумки два отделения: большое – для противогаза, малое – для водонепроницаемого мешка. На тканевой перегородке расположены два кармана для НПН и НМУ, на боковой стенке сумки имеется шлевка для размещения сумки на поясном ремне. В данном случае плечевой ремень и поясная тесьма убираются в наружные карманы, расположенные на боковой стенке.

Противогаз ПМК–2 (рисунок 9.4) является модернизированным образцом противогаза ПМК. Основное отличие состоит в конструкции ФПК и узла присоединения ее к маске. ФПК имеет форму цилиндра высотой 9 см и диаметром 11,2 см. На горловине ФПК имеется фланец с вырезами и соответствующие им выступы на обтекателе. В горловине ФПК установлен клапан вдоха. При хранении коробка герметизируется двумя пробками. Верхняя пробка фиксируется обтекателем.

Коробка вставляется в левое или правое отверстие маски. Герметизация обеспечивается по наружной поверхности горловины, для чего отверстия в маске имеют несколько меньший диаметр, чем горловина ФПК, и утолщены. Изнутри на фланец ФПК устанавливается обтекатель, при этом его отверстие должно быть направлено на клапанную коробку.

Маркировка на ФПК нанесена водостойкой мастикой на цилиндрической части корпуса: первая строка – индекс коробки (ЕО-1.15.01); вторая строка – условное обозначение предприятия-изготовителя, номер партии, квартал и две последние цифры – год изготовления; третья строка – серия и номер ФПК.

Маска МБ-1-80 состоит из корпуса, обтюратора, очкового узла, клапанной коробки, двух узлов присоединения ФПК, заглушки, переговорного устройства капсульного типа, системы для приема жидкости и наголовника.

Узлы присоединения ФПК представляют собой два отверстия в щечных областях маски. В зависимости от удобства работы конкретного специалиста с ВВТ, а также от индивидуальных особенностей военнослужащего ФПК вставляется с любой стороны. В противоположное отверстие вставляется заглушка.

Присоединение ФПК со стандартной, навинтованной горловиной к маске МБ-1-80 осуществляется с применением переходника. Комплект дополнительного патрона КДП с противогазом ПМК-2 используется с применением двух переходников: один нужен для присоединения к маске соединительной

трубки, другой – для присоединения ФПК к дополнительному патрону. Остальные узлы, элементы и комплектующие детали противогаза ПМК-2 аналогичны противогазу ПМК.

Противогаз ПМК-3 (рисунок 9.5) является модернизированным образцом противогаза ПМК-2. Основное отличие состоит в конструкции лицевой части и ФПК. Дополнительно в состав комплекта противогаза входят капюшон и утеплитель.

ФПК изготавливается двух типов: КБ-2В (войсковая) и КБ-2У (универсальная). По конструкции она аналогична ФПК противогаза ПМК-2.

ФПК КБ-2В и ФПК КБ-2У имеют форму цилиндра высотой 8 cм и диаметром 11 cм, высотой 9 cм и диаметром 11 cм соответственно.

ФПК КБ-2В предназначена для защиты от ОВ, БА и РП, а ФПК КБ-2У от ТХ, БА, РП и сильнодействующих ядовитых веществ (хлор и аммиак). На горловине и обтекателе ФПК имеются фланец с вырезами и соответствующие им выступы. В горловине ФПК установлен клапан вдоха. При хранении ФПК герметизируется двумя резиновыми пробками. Верхняя пробка фиксируется обтекателем.

Маркировка на ФПК нанесена на ее боковой поверхности водостойкой мастикой. Между закатным швом и зигом указан индекс коробки (КБ-2В или КБ-2У), ниже – условное обозначение предприятия-изготовителя, номер партии, квартал и две последние цифры – год изготовления. Под индексом коробки между зигами нанесен номер коробки.

Маска МБ-2 состоит из корпуса с обтюратором, очкового узла, переговорного устройства, узла выдоха, клапанного узла приспособления для приема воды. С правой и левой сторон маски в щечной области имеются отверстия для присоединения ФПК. В зависимости от условий работы конкретного специалиста с ВВСТ, а также от индивидуальных особенностей военнослужащего ФПК вставляются с одной или двух сторон. Если ФПК вставляется с одной стороны, то в противоположное отверстие вставляется заглушка. Присоединение ФПК со стандартной резьбовой горловиной осуществляется с применением переходника. Внутри корпуса маски имеется подмасочник. Маркировка на маске МБ-2 соответствует маркировке на ШМГ.

Подмасочник предназначен для разделения подмасочного пространства на две зоны: зону глаз и зону органов дыхания, а также для создания совместно с выступами в корпусе маски каналов, обеспечивающих поступление вдыхаемого воздуха на внутреннюю поверхность очковых стекол. Подмасочник имеет съемную конструкцию, крепление его осуществляется на фланце переговорного устройства и втулке седловины выдоха. Маркировка на подмасочник нанесена с внутренней стороны подбородочной части в виде выпуклого оттиска от пресс-формы (в круге буквой указан размер).

Для избежания загрязнений и повреждений лицевая часть с вкладышем упаковывается в полиэтиленовый пакет (при хранении на складе).

Приспособление для приема воды позволяет принимать воду и жидкую пищу в надетом противогазе из штатной армейской фляги. Оно состоит из двух узлов: клапанного узла, вмонтированного в подбородочной области маски, и присоединительного устройства, монтируемого на горловине штатной армейской фляги. Клапанный узел маски имеет внутри подпружинный герметизирующий клапан для предотвращения попадания зараженного воздуха под маску. Изнутри маски на клапанном узле монтируется резиновый мундштук. Присоединительное устройство состоит из крышки фляги и присоединительного штуцера с накидной втулкой, соединенных между собой резиновой трубкой. В нерабочем состоянии клапанный узел маски и присоединительное устройство закрыты заглушками.

Капюшон противогаза при применении совместно с капюшоном верхней куртки из комплекта защитной фильтрующей одежды (далее – КЗФО) предназначен для защиты кожных покровов головы и шеи от СИЯВ, а также резины маски от заражения ТХ.

Капюшон представляет собой съемное изделие, изготовленное заодно с огнезащитным экраном на лицевую часть. В экране имеются отверстия под очковые обоймы, мембранный элемент, узел выдоха, клапанное устройство приспособления для приема воды.

В щечной области экрана с обеих сторон имеются отверстия для присоединения ФПК к лицевой части. Отверстия закрываются клапанами, которые крепятся к экрану с изнаночной стороны с использованием ворсовой застежки. Под отверстиями имеются разъемы с ворсовыми застежками. С изнаночной стороны в лобной части капюшона имеется петля для дополнительной фиксации его на лобной пряжке лицевой части.

Утеплитель служит для утепления головы в холодное время вместо зимней шапки-ушанки при использовании ПМК-3 с защитным шлемом. Он представляет собой головной убор типа «шлем». Утеплитель так же, как и капюшон, фиксируется на лобной пряжке лицевой части с использованием петли, вшитой спереди с изнаночной стороны. Утеплитель крепится на шее с использованием ворсовой застежки. Капюшон и утеплитель изготавливаются одного размера.

Накладные утеплительные манжеты предназначены для предохранения очкового узла от обмерзания при температурах ниже минус 15оС.

Сумка предназначена для хранения и ношения комплекта ПМК-3 и респиратора общевойскового универсального (далее – РОУ).

Сумка состоит из стенки передней, цельнокроеной с двумя боковыми стенками, и стенки задней, цельнокроеной с дном сумки и клапаном. Сумка застегивается на одну кнопку, расположенную посередине, и две ворсовые застежки, расположенные по краям, с предварительным подвертыванием верха передней стенки сумки. Внутри сумка разделяется перегородкой с двумя плоскими карманами на два отделения. В большом отделении сумки размещен противогаз с надетым на него капюшоном (в зимнее время с утеплителем), в меньшем – пленочные средства защиты глаз (далее – ПСЗГ) от СИЯВ и РОУ. На правой боковой стенке сумки имеется объемный карман для размещения ИПП. В карманах перегородки размещаются НМУ для противогаза и НПН для очкового узла РОУ. На дне сумки хранятся переходник и водонепроницаемый полиэтиленовый мешок. Сумка снабжена плечевым ремнем для закрепления на туловище и шлевкой для ношения на армейском ремне.

На боковую стенку сумки пришивается пластмассовая бирка, в которую предварительно вкладывается бумажная этикетка с фамилией владельца, номером противогаза (ФПК), типоразмером лицевой части (рост маски и номера упоров лямок наголовника со стороны концов).

Остальные узлы, элементы и комплектующие детали противогаза ПМК-3 аналогичны противогазу ПМК-2.

Современные фильтрующие противогазы имеют высокие защитные свойства от ОВ, РП, БА.

При ведении боевых действий в условиях применения ОМП один и тот же противогаз можно использовать многократно. При этом перерывы в использовании противогаза в зараженной атмосфере не снижают защитных свойств ФПК от ТХ. При повторном использовании противогаза выдувания ТХ их разложения из ФПК не происходит.

На противоаэрозольные фильтры (далее – ПАФ) неблагоприятное воздействие оказывают вода, водяной туман, нейтральные дымы, грунтовая пыль. Применение чехлов для малогабаритных ФПК, а также сумок для размещения крупногабаритных ФПК в положении «Боевое» противогаза существенно снижает вредное воздействие на ПАФ указанных факторов, не исключая их полностью. Поэтому использование противогазов в тумане, при выпадении атмосферных осадков и воздействии других факторов, особенно в условиях мирного времени, должно быть ограничено.

При использовании противогазов возможны механические повреждения ФПК, приводящие к снижению или полной утрате их защитных свойств. Механические повреждения (вмятины), не вызывающие нарушения герметичности ФПК и пересыпания поглощающего слоя, не оказывают существенного влияния на их защитные свойства. При механических повреждениях, сопровождающихся нарушением герметичности или пересыпанием поглощающего слоя, обнаруживаемых по шуму при встряхивании, ФПК полностью утрачивают защитные свойства от ОВ и подлежат замене.

В процессе использования противогазов возможно также нарушение герметичности лицевых частей.

Основными причинами нарушения герметичности являются:

— порыв или прокол резины лицевой части, мембраны переговорного устройства и соединительной трубки;

— нарушение герметичности монтажа узлов лицевой части; отсутствие прокладочного кольца (колец) в переговорном устройстве;

— отсутствие, неисправность, засорение или примерзание клапанов выдоха и недостаточно плотное завертывание крышки переговорного устройства;

— недостаточно плотное соединение лицевой части с ФПК;

— отсутствие прокладочных колец в клапанной коробке лицевой части;

— механическое повреждение стекол очкового узла;

— неправильное надевание лицевой части на голову;

— наличие большого волосяного покрова на коже лица и другие.

При действии личного состава в условиях сильной запыленности приземного слоя атмосферы грунтовой пылью возможно засорение (загрязнение) клапанов выдоха и, как следствие, разгерметизация противогаза, а также заметное повышение сопротивления противогаза дыханию. В таких случаях восстановление защитных свойств клапанной системы необходимо проводить путем осмотра и промывки водой с мылом лицевой части противогаза и особенно клапанов выдоха. При промывке лицевых частей нельзя допускать попадания воды в ФПК.

После использования ФПК в запыленной атмосфере необходимо удалить пыль с чехла и по возможности продуть ФПК воздухом, для чего надо сделать два-три резких выдоха в горловину ФПК.

При использовании противогазов в положении «Походное» все современные сумки для противогазов практически полностью исключают попадание в них капель ТХ, пыли, дождя, снега, воды и обеспечивают сохраняемость исходных защитных и эргономических характеристик противогазов до момента использования их по прямому назначению.

Эргономические характеристики фильтрующих противогазов определяются совокупностью следующих параметров:

— скорости перевода их в положение «Боевое»;

— возможности длительного использования по назначению с сохранением боеспособности личного состава;

— удобства работы с ВВТ, оптическими и другими приборами.

Скорость (время) перевода противогазов из положения «Походное» в положение «Боевое» во многом зависит от натренированности личного состава. Продолжительный по времени перевод противогазов в положение «Боевое» может привести к поражению личного состава при внезапном применении противником высокотоксичных ОВ. Поэтому постоянными тренировками необходимо добиваться максимального сокращения времени надевания противогаза и отрабатывать максимально возможную продолжительность непрерывного пребывания в нем.

Конструкция фильтрующих противогазов обеспечивает достаточное удобство работы со всеми видами ВВТ, а также позволяет:

— вести прицельную стрельбу из стрелкового оружия;

— работать с оптическими приборами (за исключением противогаза ПМГ-2);

— подавать команды голосом, вести переговоры по радиотелефонным средствам связи;

— подключаться к коллекторным установкам (ФВУ-3,5; ФВУ-7; ФВУ-15, ФВУА-15) при их наличии в боевых машинах;

— присоединять к противогазам дополнительные патроны для поглощения оксида углерода и других примесей, не сорбируемых шихтой противогаза.

Общевойсковые фильтрующие противогазы предназначены для защиты органов дыхания, лица и глаз от ОВ, РП, БА, СДЯВ.

Противогазы не обогащают вдыхаемый воздух кислородом, поэтому их можно использовать в атмосфере, содержащей не менее 17% кислорода (по объёму).

В комплект противогаза входят сумка и незапотевающие плёнки, а также, в зависимости от типа противогаза, могут входить мембраны переговорного устройства, трикотажный гидрофобный чехол, накладные утеплительные манжеты, водонепроницаемый мешок, крышка фляги с клапаном и бирка.

Фильтрующе-поглощающая система предназначена для очистки вдыхаемого воздуха от аэрозолей и паров ОВ, РП, БА, СДЯВ. Очистка воздуха от аэрозолей осуществляется противоаэрозольным фильтром, а от паров — поглощающим слоем угля-катализатора. У противогазов различных типов фильтрующе-поглощающая система может быть выполнена либо в виде фильтрующе-поглощающей коробки (ФПК), либо в виде фильтрующе-поглощающего элемента (ФПЭ). В определённых условиях ФПС может состоять из ФПК и дополнительного патрона.

Лицевая часть (шлем-маска или маска) предназначена для защиты лица и глаз от ОВ, РП, БА, подвода к органам дыхания очищенного воздуха и сброса в атмосферу выдыхаемого воздуха. Она состоит из корпуса, очкового узла, клапанной коробки, обтекателей и системы крепления на голове. Может также оборудоваться подмасочником, обтюратором, переговорным устройством и системой для приёма жидкости, Лицевые части изготовлены из резины серого или чёрного цвета.

Соединительная трубка предназначена для соединения лицевой части с ФПК. Соединительная трубка изготовлена из резины в трикотажной оплётке и имеет поперечные складки (гофры), что придаёт ей необходимую упругость и обеспечивает прохождение воздуха при изгибах. В комплект малогабаритных противогазов не входит. Сумка предназначена для ношения, защиты и хранения противогаза Она имеет плечевой ремень и поясную тесьму с пряжками для регулировки длины, корпус, клапан, одно или несколько отделений, внутренние или внешние карманы для размещения составных частей комплекта противогаза.

Незапотевающие плёнки односторонние (НП) или двусторонние (НПН) предназначены для предохранения узла от запотевания. Комплект из шести плёнок упакован в металлическую коробку, герметизированную по линии разъёма изоляционной лентой.

Накладные утеплительные манжеты (НМУ) предназначены для предохранения, очкового узла от обмерзания — при отрицательных температурах.

Трикотажный гидрофобный чехол (далее по тексту — чехол) предназначен для предохранения ФПК от попадания в неё грубодисперсной пыли, капельно-жидкой влаги, снега и других загрязнений. В противогазах, имеющих соединительную трубку, роль чехла, выполняет сумка.

Клапанная коробка лицевой части предназначена для распределения потоков вдыхаемого и выдыхаемого воздуха. В лицевых частях ШМС, ШМ-62, ШМ-ббМу в клапанных коробках расположен один клапан вдоха и два клапана выдоха — основной и дополнительный. В остальных лицевых частях клапан вдоха расположен в узле присоединения ФПС. Клапаны выдоха являются наиболее уязвимыми элементами противогаза, так как при их неисправности (засорении, примерзании) зараженный воздух проникает под лицевую часть.

Переговорное устройство предназначено для улучшения качества передачи речи при пользовании противогазом. Переговорное устройство может быть выполнено в виде неразборной капсулы, вмонтированной при сборке в заводских условиях, или в виде разборной конструкции, состоящей из корпуса, резинового кольца, мембраны, опорного кольца, фланца и крышки. При разборной конструкции переговорного устройства лицевые части комплектуются коробками с пятью запасными мембранами. Коробки герметизированы по линии разъёма изоляционной лентой.

Обтюратор предназначен для улучшения герметизирующих свойств лицевых частей. Выполнен в виде тонкой подвёрнутой внутрь маски полосы резины.

Подмасочник предназначен для снижения запотевания и обмерзания очкового узла. Выполнен в виде резиновой полумаски с двумя клапанами вдоха. Исключает попадание выдыхаемого воздуха на очковый узел.

Система для приёма жидкости предназначена для приёма воды и жидкой пищи в зараженной атмосфере. Она состоит из загубника, штуцера, резиновой трубки, ниппеля, крышки фляги с клапаном. Крышку фляги с клапаном устанавливают на флягу взамен обычной крышки. Остальные элементы системы расположены на лицевой части (противогазы ПМК и ПМК-2).

Бирка предназначена для указания номера противогаза, фамилии военнослужащего, за которым закреплён противогаз, и роста лицевой части. Пластмассовая бирка размером 3×5 см входит в комплект противогазов ПМК и ПМК-2, для остальных противогазов её изготовляют из местных материалов, прикрепляют на левой боковой стенке сумки.

Противогаз ПМГ. Фильтрующе-поглощающая коробка ЕО-18К имеет форму цилиндра высотой 9 см и диаметром 10.8 см.

Шлем-маска ШМГ состоит из корпуса, очкового узла, обтекателей, клапанной коробки, переговорного устройства и узла присоединения ФПК, в котором расположен клапан вдоха. Шлем-маска имеет вырезы в шлемовой части и шейную тесьму для фиксации шлем-маски на голове. Клапанная коробка выполнена в виде резинового патрубка с двумя клапанами выдоха грибкового типа. Фронтальное расположение и размеры стёкол очкового узла обеспечивают возможность работы с оптическими приборами. Для обеспечения удобства работы с вооружением и военной техникой различных специалистов и для учёта индивидуальных особенностей военнослужащих лицевые части ШМГ выпускают с левосторонним (90%) и правосторонним (10%) расположением узла присоединения ФПК.

Сумка имеет форму прямоугольного параллелепипеда. Она изготовлена из однослойной ткани, имеет одно отделение и два наружных кармана для коробок с незапотевающими плёнками, мембранами и ИПП. Клапан отсутствует. Сумку закрывают, складывая переднюю и заднюю стенки и скатывая их в жгут, который пристёгивают к корпусу сумки двумя шлевками на пуговицы или кнопки.

В комплект противогаза ПМГ, предназначенного для личного состава ВМФ, дополнительно входит полихлорвиниловый чехол для защиты ФПК от воды.

Противогаз ПМГ-2. Фильтрующе-поглощающая коробка ЕО-62К имеет форму цилиндра высотой 8 см и диаметром 11,2 см.

Шлем-маска ШМ-ббМу состоит из корпуса, очкового узла обтекателей, клапанной коробки и переговорного устройства разборного типа. В лицевой части сделаны сквозные вырезы для ушных раковин, что обеспечивает нормальную слышимость.

Противогаз ПБФ. Фильтрующе-поглощающий элемент ЕО-19Э имеет форму эллипса с размерами по осям 9,2 и 13,8 см, высотой 2 см. Элемент состоит из двух пакетов материалов, герметично соединённых по периметру. Пространство между пакетами сохраняется с помощью перфорированных вкладышей. Каждый пакет состоит из филътрующе-сорбирующего и фильтрующего материалов, противопылевого тампона и гидрофобной ткани. На выпуклой стороне элемента расположена горловина, на которую после установки элемента в карман шлем-маски надевают узел клапана вдоха, состоящий из корпуса, жалюзи, седловины и резинового клапана вдоха. Узел клапана устанавливают на горловину элемента таким образом, чтобы отверстия в жалюзи были направлены вниз.

Зараженный воздух поступает через узел клапана вдоха и горловину внутрь элементов, в пакете материалов очищается от БТХВ, РП, БА и направляется в подмасочное пространство лицевой части.

Элементы ЕО-19Э хранят в заваренных по периметру полиэтиленовых пакетах.

Шлем- маска ШМБ состоит из корпуса с двумя карманами, очкового узла, подмасочника, переговорного устройства разборного типа, клапанной коробки и экрана. Переговорное устройство и клапанная коробка с двумя грибковыми клапанами выполнены в едином блоке и закрыты съёмным экраном.

Подмасочник выполнен из резины, имеет два клапана вдоха, крепится на клапанно-переговорном устройстве, а также с помощью отформованной на нём запонки — в подмасочной части корпуса и двумя пластмассовыми запонками — к внутренним стенкам карманов.

Внутренние стенки карманов в сочетании с подмасочником и передней стенкой масочной части образуют обтекатели, через которые очищенный в элементах воздух поступает к очковому узлу.

Шлем-маски ШМБ выпускают в пятиростовочном ассортименте, подмасочники — в трёхростовочном (М — малый, С — средний, Б — большой).

Процентное соотношение лицевых частей и комплектующих подмасоч-ников различных ростов установлено следующее: 0-й рост – 100% средних; 2-й рост – 50% средних и 50% больших;.3-й и 4-й роста – 100% больших.

Сумка имеет форму прямоугольного параллелепипеда со скругленным основанием и изготовлена из двухслойной ткани. Между слоями ткани проложены прокладки из фибры. Клапан застёгивают на две кнопки. Внутри сумки два отделения: большое — для противогаза, малое — для водонепроницаемого мешка. Внутренний карман предназначен для ИПП, а внешний, застёгиваемый на пуговицу, — для коробок с незапотевающими плёнками и мембранами. На задней стенке имеется шлевка для размещения сумки на поясном ремне, в этом случае плечевой ремень и поясную тесьму убирают внутрь сумки.

Противогаз ПМК. Фильтрующе-поглощающая коробка ЕО 1.08.01 имеет форму цилиндра высотой 8,7 см и диаметром 11,2 см.

Обтекатель выполнен из полимерного материала и установлен внутри на узел присоединения ФПК. Отверстие обтекателя направлено в сторону клапанной коробки, для чего на нём имеется выступ, а на узле присоединения ФПК — соответствующая выемка. Устанавливается нажатием руки до щелчка.

Вкладыш предназначен для предотвращения деформации маски в процессе хранения на складах.

В нерабочем положении резиновая трубка для питья обернута вокруг переговорного устройства, а ниппель помещён в держатель, находящийся под клапанной коробкой и отформованный за одно целое с корпусом маски.

Маски М-80 выпускают с левосторонним (90%) и правосторонним (10%) расположением узла присоединения ФПК.

Сумка имеет форму прямоугольного параллелепипеда. Изготовлена из двухслойной ткани, имеющей огнестойкую пропитку. Между слоями ткани проложены прокладки из фибры. Клапан сумки застёгивают на кнопку и две текстильные застёжки. Внутри сумки два отделения: большое — для противогаза, малое — для водонепроницаемого мешка. На тканевой перегородке расположены два кармана для НПН и НМУ, на боковой стенке сумки имеется шлевка для размещения сумки на поясном ремне, в этом случае плечевой ремень и поясную тесьму убирают в наружные карманы, расположенные на боковой стенке.

Противогаз ПМК-2. Противогаз ПМК-2 является модернизированным образцом противогаза ПМК. Основное отличие состоит в конструкции ФПК и узла присоединения её к маске.

Фильтрующе-поглощающая коробка имеет форму цилиндра высотой 9 см,диаметром 11,2 см. На горловине ФПК имеется фланец с вырезами и соответствующие им выступы на обтекателе. В горловине ФПК установлен клапан вдоха. При хранении коробку герметизируют двумя пробками. Верхнюю пробку фиксируют обтекателем.

Коробку вставляют в левое или правое отверстие маски. Герметизация обеспечивается по наружной поверхности горловины, для чего отверстия в маске имеют несколько меньший диаметр, чем горловина ФПК, и утолщены. Изнутри на фланец ФПК устанавливают обтекатель, при этом его отверстие должно быть направлено на клапанную коробку.

Решётка предназначена для предотвращения плотного прилегания чехла к входному отверстию в дне коробки.

Узлы присоединения ФПК представляют собой два отверстия в щечных областях маски. В зависимости от удобства работы конкретного специалиста с вооружением и военной техникой, а также индивидуальных особенностей военнослужащего ФПК вставляют с любой стороны. В противоположное отверстие вставляют заглушку.

Присоединение ФПК со стандартной навинтованной горловиной к маске МБ-1-80 осуществляют с помощью переходника.

Комплект дополнительного патрона КДП с противогазом ПМК-2 используют с помощью двух переходников: один для присоединения к маске соединительной трубки, другой — для присоединения ФПК к дополнительному патрону.

Подготовка к пользованию

Подбор шлем-масок осуществляют по результатам замера вертикального обхвата головы, который определяют путём измерения головы по замкнутой линии, проходящей через макушку, щёки и подбородок. Результаты измерений округляют до 0,5 см.

Шлем-маски ШМБ второго роста, укомплектованные на 50% подмасоч-никами среднего роста и на 50% — большого роста, подбирают в зависимости от высоты лица. Военнослужащим, у которых этот показатель не превышает 12,5 см, выдают шлем-маски второго роста с подмасочниками среднего роста, остальным — с подмасочниками большого роста.

Подбор масок противогазов ПМК и ПМК-2 осуществляют по величине вертикального и горизонтального обхватов головы. Последний определяют путём измерения головы по замкнутой линии, проходящей через лоб, виски и затылок. Результаты измерений округляют до 0,5 см.

Подбор лицевой части противогаза

По сумме двух измерений определяют типоразмер (рост маски и номера упоров лямок наголовника со стороны концов) маски в соответствии с ростовочными интервалами.

Подбор масок противогазов ПМК и ПМК-2 в зависимости от суммы вертикального и горизонтального обхватов головы

Новую лицевую часть при получении протереть снаружи и внутри чистой ветошью, слегка смоченной водой, клапаны выдоха продуть, по возможности промыть. Вывшую в употреблении лицевую часть в целях дезинфекции протереть спиртом или 2% раствором формалина. При этом необходимо следить, чтобы жидкоеть не попала внутрь ФПК.

Источник

Военное дело вот уже несколько десятилетий не может обходиться без средств защиты от химического оружия. Но и в мирных условиях отработанные конструкции очень привлекательны. Потому необходимо знать все о противогазах ПМК-3 , чтобы оценить их достоинства и правильно применять.

Характеристика

При создании общевойскового противогаза ПМК-3 за основу была взята предшествующая модификация ПМК-2. Но ее существенно улучшили. В официальном описании отмечается, что такое устройство помогает защититься от:

радиоактивных веществ;
опасных микроорганизмов;
сильнодействующих ядовитых веществ (АХОВ);
пыли с радиоактивными свойствами;
светового воздействия при применении ядерного оружия.

ПМК-3 допущен к применению в любых климатических условиях в нашей стране. Рабочие температуры от -40 до +40 градусов. Предельно допустимая влажность воздуха составляет 98%.

Конструкторы позаботились о возможности пить воду даже в загрязненных местах. Очковый узел по сравнению с предшествующей моделью увеличен, а питьевая трубка теперь не мешает использовать одновременно переговорный канал.

Заявлены следующие основные параметры:

срок работы фильтра- до 240 часов;
четкость речи – 95%;
непрерывное нахождение без риска для здоровья – 24 часа;
масса нетто (без специальной сумки) – 0,96 кг;
гарантийный период хранения – до 15 лет.

Как хранить?

Противогаз ПМК-3, как и любую другую модель, следует оберегать от ударов, сотрясений и вибрации. Даже металлические детали, не говоря уже о стеклянных, могут пострадать. Не стоит без прямой необходимости брать выдыхательные клапаны в руки. При засорении или слипании таких клапанов их осторожно продувают. Мытье шлем-маски производится только в мыльной воде; перед этим следует отсоединять коробку с поглощающим фильтром.

Сумка для хранения должна быть всегда хорошо высушена. В противном случае вероятно появление ржавчины и даже падение поглотительной способности. Дистанция до отопительных приборов и источников тепла должна составлять минимум 3 м. Если планируется хранить противогаз долго, отверстие в днище коробки следует перекрыть пробкой из резины . Для хранения в больших объемах применяют специальные ящики; можно хранить ПМК-3 и на неотапливаемых складах. Допустимо и хранение на открытом грунте . Но тогда надо использовать поддоны с заводской укупоркой и брезент для укрытия. Недопустим контакт с кислотами, щелочами и составами для дегазации.

Устройства следует оберегать от солнечного света, от высокой температуры. Вредна для них и повышенная влажность воздуха.

Как пользоваться?

В инструкции четко говорится, что промокший по любой причине противогаз надо поскорее извлечь из сумки. Далее его тщательно вытирают и сушат на открытом воздухе. В холодный сезон, если вносят защитную маску и ее детали в помещение, надо их протирать . Периодически следует проверять качество соединительных трубок . Для этого их растягивают и смотрят, не отслаивается ли трикотаж.

Противогазы из серий «ПМК» и «ГП-7» подбирают , замеряя горизонталь головы на уровне лба. Принята следующая градация:

1 размер – не более 0,55 м;
2 размер – 0,56-0,6 м включительно;
3 размер – свыше 0,6 м.

Носить с собой противогаз нужно так, чтобы сумка не мешала нормальному использованию. Надевать его надо с закрытыми глазами, задержав дыхание. Маску прикладывают к подбородку и затем натягивают снизу вверх. При этом не должно появляться никаких складок. Нельзя использовать проколотый, поцарапанный или иным образом поврежденный противогаз.

Еще надо учесть:

срок действия фильтров;
срок действия регенеративных патронов;
необходимость тренироваться с использованием противогаза.

Источник

Фильтрующий военный противогаз ПМК-1, ПМК-2, ПМК-3

Похожие статьи

Руководство по эксплуатации. Противогаз ПМК-3

ПМК-3, общевойсковой фильтрующий противогаз

Похожие статьи

Состав, устройство, маркировка

Характеристика

Как хранить?

Как пользоваться?

Это тоже интересно:
