Расположение органов управления автомобилем Лада Калина соответствует нормам и правилам ЕЭК ООН. Для удобства пользования на органы управления, размещенные на панели приборов и других панелях управления, нанесены соответствующие символы функционального назначения.

Панель приборов Лада Калина

На панели приборов (рис. 1.6) расположены следующие приборы и органы управления.

1 — блок управления наружным освещением и освещением приборов:

• переключатель 1 наружного освещения может занимать три фиксированных положения. Вращением рукоятки по часовой стрелке до фиксированного положения включают наружное освещение, при дальнейшем повороте до следующего фиксированного положения включается ближний или дальний свет фар в зависимости от положения переключателя световой сигнализации;
• регулятор 2 освещения приборов. При включенном наружном освещении вращением регулятора изменяют яркость освещения приборов;
• регулятор 3 корректора света фар. При включенных фарах вращением регулятора изменяют направление пучка света фар.

Положения рукоятки корректора соответствуют следующим вариантам загрузки автомобиля Лада Калина:

• 0 — один водитель или водитель с пассажиром на переднем сиденье;
• 1 — все места заняты;
• 2 — все места заняты и груз в багажнике не более 75 кг;
• 3 — один водитель и груз в багажнике;
• 4 — выключатель задних противотуманных фонарей. При нажатии на кнопку выключателя включаются задние противотуманные фонари, если включено наружное освещение. При повторном нажатии на кнопку задние противотуманные фонари выключаются.

2 — рычаг переключателя указателей поворота и света фар. Переключатель включает электрические цепи фар и указателей поворота при включенном зажигании, рычаг переключателя может занимать следующие положения:

• I — указатели поворота выключены, включен ближний свет фар, если нажата кнопка выключателя света фар в переключателе 1 наружного освещения;
• II — включены указатели левого поворота (нефиксированное положение); III — включены указатели левого поворота (фиксированное положение);
• IV — включены указатели правого поворота (нефиксированное положение);
• V — включены указатели правого поворота (фиксированное положение);
• VI — движением рычага на себя включен дальний свет фар независимо от положения переключателя наружного освещения (нефиксированное положение);
• VII — движением рычага от себя включен дальний свет фар, если нажата кнопка выключателя света фар в переключателе 1 наружного освещения (фиксированное положение).

3 — выключатель звуковых сигналов. Для того чтобы включить звуковой сигнал, нажмите на любое место центральной накладки рулевого колеса.

4 — комбинация приборов.

5 — выключатель (замок) зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

• 0 — «выключено». Положение фиксированное, ключ вынимается. При вынутом ключе срабатывает запирающий механизм противоугонного устройства. Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка. Для выключения механического противоугонного устройства нужно вставить ключ в выключатель (замок) зажигания и, слегка поворачивая рулевое колесо вправо-влево, повернуть ключ в положение «I»;
• I — «зажигание». Положение фиксированное, включено зажигание, ключ не вынимается, рулевое управление разблокировано;
• II — «стартер». Положение нефиксированное, ключ не вынимается, рулевое управление разблокировано. Достигается поворотом ключа по часовой стрелке с преодолением усилия пружины. Для работы стартера ключ нужно удерживать рукой. Выключатель зажигания оборудован блокировкой повторного включения стартера при работающем двигателе. Для повторного включения стартера после неудачной попытки пуска переведите ключ из положения «I» в положение «0», а затем вновь в положение «II».

6 — рычаг переключателя очистителей и омывателей стекол. Переключатель включает электрические цепи при включенном зажигании. Рычаг переключателя можно перевести в следующие положения:

• I — очистители и омыватели стекол выключены;
• II — включен прерывистый режим работы очистителя ветрового стекла (нефиксированное положение);
• III — включен прерывистый режим работы очистителя ветрового стекла (фиксированное положение);
• IV — включена малая скорость очистителя ветрового стекла;
• V — включена большая скорость очистителя ветрового стекла; VI — перемещением рычага на себя включен омыватель ветрового стекла (нефиксированное положение);
• VII* — перемещением рычага от себя включен очиститель стекла двери задка (фиксированное положение);
• VIII* — перемещением от себя дополнительно включен омыватель стекла двери задка (нефиксированное положение).

На правом и нижнем торцах рычага установлены клавиши 1 и 2, служащие для управления маршрутным компьютером (см. «Маршрутный компьютер»).

7 — блок управления системой отопления и вентиляции салона. Приемы управления отоплением и вентиляцией салона описаны ниже (см. «Отопление и вентиляция салона»).

8 — выключатель обогрева заднего стекла. При нажатии на клавишу выключателя включается обогрев заднего стекла — в клавише загорается контрольная лампа. При повторном нажатии обогрев выключается.

9 — крышка вещевого ящика. Для того чтобы открыть ее, сожмите клавиши замка и потяните ручку на себя. Если включено зажигание, специальный фонарь подсвечивает внутреннюю часть вещевого ящика.

10 — гнездо для радиоаппаратуры. Предусмотрена установка радиоаппаратуры, соответствующей по размерам и способу крепления международным стандартам.

11 — выключатель аварийной сигнализации. При нажатии на клавишу выключателя загораются мигающим светом все указатели поворота и контрольная лампа, установленная в клавише. При повторном нажатии на клавишу сигнализация отключается.

12 — передняя пепельница. Для того чтобы воспользоваться пепельницей, потяните на себя за верхний выступ крышки.

13 — рычаг переключения передач. На рукоятку рычага нанесена схема переключения передач.

14 — рычаг стояночного тормоза. Для того чтобы затормозить автомобиль Лада Калина стояночным тормозом, поднимите рычаг до упора вверх. При этом загорится красным светом контрольная лампа в комбинации приборов, и заблокируются тормоза задних колес. Для того чтобы растормозить автомобиль Лада Калина, потяните рычаг немного вверх, нажмите на кнопку на торце рукоятки рычага и опустите рычаг до упора вниз. Контрольная лампа должна погаснуть.

15 — прикуриватель. Для пользования прикуривателем нажмите на кнопку его подвижной части. После нагрева спирали примерно в течение 10-20 сек подвижная часть автоматически со щелчком вернется в исходное положение, прикуриватель можно извлечь для использования.

16 — педаль акселератора.

17 — педаль тормоза.

18 — педаль сцепления.

19 — рычаг привода замка капота. Поворотом рычага на себя отпирают замок капота.

20 — крышка монтажного блока предохранителей и реле. Замена предохранителей и реле описана в разд. 9 «Электрооборудование» (см. «Замена предохранителей и реле в монтажном блоке»).

* Для автомобилей Лада Калина с кузовами типа хэтчбек и универсал.

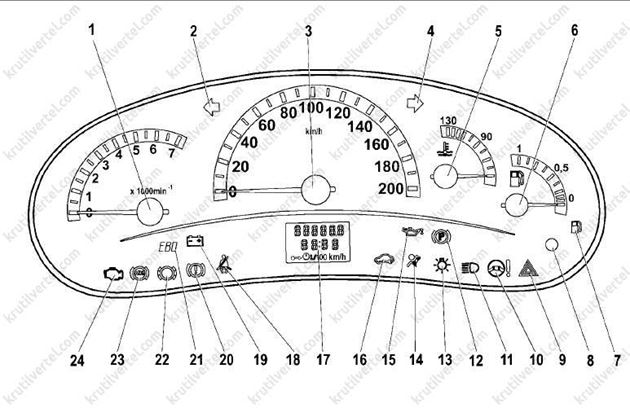

Комбинация приборов показана на рисунке 29.

1 – тахометр.
Показывает частоту вращения коленчатого вала
двигателя.
Зона шкалы красного
цвета – опасный для двигателя режим работы.
Не допускайте превышения максимально разрешенных оборотов двигателя (порог –
6000 об/мин).

ВНИМАНИЕ!

Работа двигателя в опасном
режиме запрещается.

2 – сигнализатор указателей
левого поворота.
Загорается зеленым мигающим светом при
включении указателей левого поворота.

3 – спидометр.
Показывает
скорость движения автомобиля.

4 – сигнализатор указателей
правого поворота.
Загорается
зеленым мигающим светом при
включении указателей правого поворота.

5 – указатель температуры
охлаждающей жидкости.
Если
стрелка индикации температуры
охлаждающей жидкости вступает

в красную зону (больше 115 С), то
раздается постоянный (в течение
5 секунд) звуковой сигнал зуммера.
Сигнал будет повторяться, пока стрелка температуры охлаждающей жидкости не выйдет из
красной зоны (меньше 110 С).
Не
допускайте работу двигателя в режиме перегрева.

ВНИМАНИЕ!

Запрещается эксплуатация
автомобиля с перегретым двигателем.
Автомобиль должен
быть доставлен на аттестованное ПССС для определения и

устранения причины перегрева
двигателя.
6 – указатель уровня топлива.

Переход стрелки в красную зону
шкалы или загорание сигнализатора резерва топлива указывает
на необходимость дозаправки во
избежание перебоев в работе
двигателя.

ВНИМАНИЕ!

Никогда не допускайте полной выработки топлива.
Это
может привести к аварийной
ситуации на дороге по причине
неожиданной для других участников движения остановки Вашего автомобиля.

7 – сигнализатор резерва топлива.
Загорается оранжевым светом при необходимости дозаправки во избежание перебоев в работе
двигателя.

Одновременно с загоранием
светового сигнализатора раздается прерывистый
(2 повторных
включения/выключения по 0,25 секунды) звуковой сигнал зуммера.

8 – кнопка сброса показаний
счетчика суточного пробега.

9 – сигнализатор аварийной
сигнализации.
Загорается красным мигающим светом при включении аварийной световой сигнализации.

10 – сигнализатор электроусилителя руля (в вариантном
исполнении).
Загорается оранжевым светом при включении зажигания и после запуска двигателя гаснет.

ВНИМАНИЕ!

Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности, устранение которой необходимо проводить

только на аттестованном ПССС.

11 – сигнализатор дальнего
света фар.
Загорается синим
светом при включении дальнего
света фар.

12 – сигнализатор стояночного тормоза.
Загорается красным
светом при задействованном стояночном тормозе.

ВНИМАНИЕ!

Во избежание прилипания и
примерзания тормозных колодок к барабанам (особенно в весенне-осенний период времени
года) не ставьте автомобиль на

длительную стоянку с включенным стояночным тормозом.

13 – сигнализатор главного
включателя света.
Загорается
зеленым светом при включении
наружного освещения.

14 – сигнализатор подушки безопасности (в вариантном исполнении).
Загорается оранжевым
светом при включении зажигания и
после запуска двигателя гаснет.

ВНИМАНИЕ !

Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности, устранение которой необходимо проводить

только на аттестованном ПССС.

15 – сигнализатор аварийного давления масла.
Загорается
красным светом при включении
зажигания и после запуска двигателя гаснет.

При работающем двигателе
горящий сигнализатор и постоянный
(в течение 5 секунд) звуковой
сигнал зуммера указывают на недостаточное давление в системе
смазки двигателя.

ВНИМАНИЕ!

В случае загорания лампы
сигнализатора аварийного давления масла немедленно прекратите движение, заглушите
двигатель и обратитесь на аттестованное ПССС для устранения неисправности, т.к. недостаточное давление в системе
смазки приведет к выходу двигателя из строя.
16 – сигнализатор иммобилизатора.
Загорается оранжевым
светом и отображает состояние
иммобилизатора и режим охраны
автомобиля.

17 – жидкокристаллический
индикатор.
Верхняя строка отображает по выбору общий или суточный пробег, а нижняя строка –
время, температуру наружного
воздуха или функции бортового
компьютера.

18 – сигнализатор непристегнутых ремней безопасности

(в вариантном исполнении).
Загорается красным светом при
включении зажигания, если не
пристегнуты ремни безопасности.

Одновременно с загоранием
светового сигнализатора раздается прерывистый
(5 повторных циклов, состоящих из включения/выключения/включения соответственно на 0,5/0,25/0,25 секунды)
звуковой сигнал зуммера.

Предупреждение

При движении на автомобиле
обязательно пристегивайтесь
ремнем безопасности и не перевозите не пристегнутых ремнём безопасности пассажиров!

19 – сигнализатор разряда
аккумуляторной батареи.
Загорается красным светом при включении зажигания и после запуска
двигателя гаснет.

При работающем двигателе
свечение сигнализатора и прерывистый (5 повторных включений/выключений по 0,5 секунды)
звуковой сигнал зуммера означают нарушение нормальной работы
системы электропитания автомобиля и указывают на неисправность системы зарядки аккумулятора, слабое натяжение или обрыв
ремня привода генератора или неисправность самого генератора.

ВНИМАНИЕ!

В этом случае необходимо
обратиться на аттестованное
ПССС.

20 – сигнализатор «Отказ
тормоза».
Загорается красным
светом при включении зажигания
и после запуска двигателя гаснет.

При работающем двигателе
горящий сигнализатор и прерывистый (5 повторных включений/выключений по 0,5 секунды) звуковой сигнал зуммера указывают на

очень низкий уровень тормозной
жидкости в бачке гидропривода
тормозов.

Предупреждение

Запрещается эксплуатация
автомобиля при постоянно горящем сигнализаторе.
В этом
случае необходимо обратиться
на аттестованное ПССС.

21 – сигнализатор неисправности электронного распределения тормозных сил (в вариантном исполнении).
Загорается красным светом при включении
зажигания и после запуска двигателя гаснет.

Предупреждение

Запрещается эксплуатация
автомобиля при постоянно горящем сигнализаторе.
В этом
случае необходимо обратиться
на аттестованное ПССС.

22 – сигнализатор износа
тормозных накладок (в вариантном исполнении).

23 – сигнализатор антиблокировочной системы тормозов
(в вариантном исполнении).
Загорается оранжевым светом при
включении зажигания и после запуска двигателя гаснет.
ВНИМАНИЕ!

Во всех других случаях загорание сигнализатора свидетельствует о возникновении
неисправности, устранение которой необходимо проводить

только на аттестованном ПССС.

24 – сигнализатор «Двигатель».
Загорается оранжевым
светом при включении зажигания
и после запуска двигателя гаснет.

При работающем двигателе
загорание сигнализатора не означает, что двигатель должен быть
немедленно остановлен – контроллер имеет резервные режимы, позволяющие двигателю работать в
условиях, близких к нормальным.

ВНИМАНИЕ!

Тем не менее, причина неисправности должна быть устранена на аттестованном ПССС
как можно быстрее.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
номер кузова ВАЗ 1117, давление в шинах ВАЗ 1117, неисправности ВАЗ 1117, подготовка к зиме ВАЗ 1117, тормоза ВАЗ 1117, масляный фильтр ВАЗ 1117, топливный фильтр ВАЗ 1117, фильр салона ВАЗ 1117, регулировка фар ВАЗ 1117, номер кузова ВАЗ 1118, давление в шинах ВАЗ 1118, неисправности ВАЗ 1118, подготовка к зиме ВАЗ 1118, тормоза ВАЗ 1118, масляный фильтр ВАЗ 1118, топливный фильтр ВАЗ 1118, фильр салона ВАЗ 1118, регулировка фар ВАЗ 1118, номер кузова ВАЗ Калина, давление в шинах ВАЗ Калина, неисправности ВАЗ Калина, подготовка к зиме ВАЗ Калина, тормоза ВАЗ Калина, масляный фильтр ВАЗ Калина, топливный фильтр ВАЗ Калина, фильр салона ВАЗ Калина, регулировка фар ВАЗ Калина, номер кузова ВАЗ 1119, давление в шинах ВАЗ 1119, неисправности ВАЗ 1119, подготовка к зиме ВАЗ 1119, тормоза ВАЗ 1119, масляный фильтр ВАЗ 1119, топливный фильтр ВАЗ 1119, фильр салона ВАЗ 1119, регулировка фар ВАЗ 1119, номер кузова LADA Калина, давление в шинах LADA Калина, неисправности LADA Калина, подготовка к зиме LADA Калина, тормоза LADA Калина, масляный фильтр LADA Калина, топливный фильтр LADA Калина, фильр салона LADA Калина, регулировка фар LADA Калина

Описание панели приборов Лада Приора и Калина

 14 января 2015
 Лада.Онлайн
 623 332


---



Комбинация приборов Лада Приора/Калина предназначена для отображения характеристик движения, текущего состояния систем автомобиля, обеспечивающих безопасность движения, а также правильность эксплуатации всего автомобиля в целом. Если вы начинающий водитель, то это описание приборной панели поможет разобраться в показаниях приборов и сигнализаторов.



1. Тахометр. Показывает частоту вращения коленчатого вала в реальном времени. Зона шкалы красного цвета означает опасный для двигателя режим работы;
2. Лампа неисправ­ности электронного распределителя тормозных сил. Для проверки лампа загорается красным светом на несколько секунд при включении зажигания. Горение лампы в других случаях указывает на неисправность, при движении с горящей лампой необ­ходимо соблюдать повышенные меры безопасности;
3. Лампа заряда ак­кумулятора. Для проверка лампа загорается красным светом при включе­нии зажигания и гаснет после запуска дви­гателя. Горение лампы в остальных случаях указывает на отсутствие заряда АКБ;
4. Лампа включения левого указателя поворота. Мигает при включенном указателе поворота или аварийной сигнализации;
5. Спидометр. Показывает с какой скоростью в данный момент движется автомобиль;
6. Лампа аварийно­го давления масла в двигателе. Для проверки лампа загорается при включении зажигания и гаснет после за­пуска двигателя. Горение лампы в остальных случаях указывает на низкое давление в системе смаз­ки двигателя. Эксплуатировать двигатель в таких условиях не рекомендуется;
7. Лампа включения правого указателя поворота. Мигает при включенном указателе поворота или аварийной сигнализации;
8. Лампа ручного тормоза. Загорается красным светом при включении сто­яночного тормоза;
9. Указатель температуры охлаж­дающей жидкости. Рабочая температура двигателя 90 градусов и выше до красной зоны. Эксплуатировать автомо­биль в случае перегрева запрещено. При достижении стрелкой красной зоны раздастся сигнал зуммера. Для продления срока службы двигателя рекомендуется не эксплуатировать двигатель на высоких оборотах пока температура охлаждающей жидкости не достигнет рабочей;
10. Указатель уровня бензина в баке. Стрелка показывает уровень топлива. Отсутствие бензина может вывести топливный насос из строя;
11. Лампа резерва топлива. Загорается с сопровождающим сигналом зуммера, когда в баке остается менее 10 л топлива;
12. Кнопка переключения режимов индикации и сброса показаний суточного пробега. Короткое нажатие переключает суточный и суммарный пробеги. При удержании кнопки происходит сброс суточного пробега, сопровождающий звуком;
13. Лампа включе­ния аварийной сигнализации. Мигает красным светом при включении ава­рийки одновременно с поворотниками.
14. Лампа неисправно­сти электроусилителя рулевого управ­ления (ЭУР). Для проверки лампа загорается желтым цветом при включении зажигания на не­сколько секунд. Горение лампы в остальных случаях указывает на неисправность ЭУР;
15. Лампа включе­ния дальнего света фар. Загорается при включении дальнего света фар;
16. Лампа включе­ния наружного освещения. Загорается при включении габаритов или ближнего света фар;
17. Лампа неисправ­ности системы подушек безопасности. Для проверки лампа загорается желтым светом при включении за­жигания на не­сколько секунд. Горение лампы в остальных случаях указывает на неисправность в системе поду­шек безопасности. В этом случае при ДТП подушки безопасности не сработают;
18. Лампа иммоби­лайзера. Если система исправна и запуск двигателя разре­шен, при включении зажигания лампа мигает один раз и гаснет. Если лампа мигает постоянно (со­провождается короткими сигналами зуммера), значит, система неисправ­на. Если после включения зажигания лампа горит в течение 15 секунд и гаснет, значит противоугонная система не активи­рована;
19. Жидкокристаллический дисп­лей бортового компьютера (БК). Отобра­жает суточный и суммарный пробег, а также информацию с БК;
20. Лампа непристегнутых ремней безопасности (опция). Лампа горит в случае, когда не пристегнут ремень безопас­ности водителя, сопровождается сигналами зуммера в течение 1,5 минут;
21. Лампа аварий­ного состояния тормозной системы. Для проверки лампа загорается крас­ным светом при включении зажига­ния на 4 секунды. В остальных случаях горение лампы указывает на недостаточный уровень тормозной жидкости, либо на другую неисправность тормозной системы;
22. Лампа подушки безопасности переднего пассажира (опция). Лампа отключения подуш­ки безопасности пассажира;
23. Лампа неисправ­ности антиблокировочной тор­мозной системой (опция). Для проверки лампа загорается при включении зажи­гания и гаснет через несколько се­кунд или после запуска двигателя. Горение лампы означает неисправность в системе АБС, тормоза при этом остаются полностью работоспособные;
24. Лампа неисправности системы управления двигателем (Check Engine). Для проверки загорается при включении зажигания и гаснет после запуска двигателя. В остальных случаях горение лампы указывает на неисправность в системе Смотрите расшифровку ошибок.

Как сделать автотестирование панели приборов

Чтобы выполнить автотестирование панели приборов следует зажать кнопку сброса суточного пробега и включить зажигание. Стрелки приборной панели сделают несколько взмахов, а все индикаторы загорятся. Тест завершится автоматически.

Читайте также про секретные функции автомобилей LADA.

Ключевые слова: панель приборов лада приора | панель приборов лада калина

Поделиться в социальных сетях:

Комментарии

Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.
