Пресс пгп 24 муш инструкция по эксплуатации

Инструкция по эксплуатации пакетировочного гидравлического пресса (ПГП)

Скачать в формате WORD / PDF

ПОРЯДОК РАБОТЫ

1. Произвести визуальный контроль соответствия состояния пресса, рабочего места и инструмента правилам техники безопасности и противопожарной безопасности.
2. Включить электропитание пресса.
3. Включить электродвигатель (поз. 9).
4. Рычаг распределителя зафиксировать в положение В (поз. 8).
Подвижная плита поднимется вверх и в конце хода электродвигатель отключится.
5. Открыть двери загрузки (поз. 16), при этом электродвигатель выключается автоматически, уложить ленту обвязки в предусмотренные пазы с выступающим запасом для последующей обвязки кипы, закрыть рабочую камеру и загрузить отходами.

При достижении номинального усилия (в зависимости от модели распределителя) рычаг автоматически вернется в положение А. В случае необходимости достижения максимального усилия дожать рычаг до положения Б (положение не фиксируется) и удерживать до прекращения движения плиты (при этом срабатывает редукционный клапан). Отпустите рычаг, и он вернется в нейтральное положение А.

8. Для полного формирования кипы повторить пункт 5-7 несколько раз, до полного заполнения камеры (при прессовании тяжелых материалов — до достижения максимального веса кипы). Высота кипы ограничивается высотой прессовальной камеры (в зависимости от модели пресса) превышение высоты кипы может привести к поломке пресса.
9. Открыть верхнюю дверцу (электродвигатель отключится автоматически), открыть нижнюю дверцу перевязать кипу.
Для пропускания проволоки или ленты предусмотрены технологические пазы в верхней и нижней плитах (поз. 13).
10. Закрепить цепи к подвижной плите. Поднять верхнюю плиту до упора. Удалить готовую кипу из рабочей камеры. Закрыть нижнюю дверь. Формировать новую кипу (п.п. 5-7).
11. По окончании работы опустить плиту, отключить электропитание, снизить давление масла в гидросистеме (рычаг распределителя последовательно переключать А-Б-В).

Категорически запрещается эксплуатация пресса с неисправными или отключенными концевыми выключателями (поз.15). НЕИСПОЛНЕНИЕ данного пункта ведет к потере права на гарантийный ремонт. При обнаружении любых видов неисправностей эксплуатация пресса запрещена.

ВНИМАНИЕ! В случае необходимости, для предотвращения рассыпания кипа снизу и сверху прокладывается картоном.

← Вернуться к списку статей

Наверх

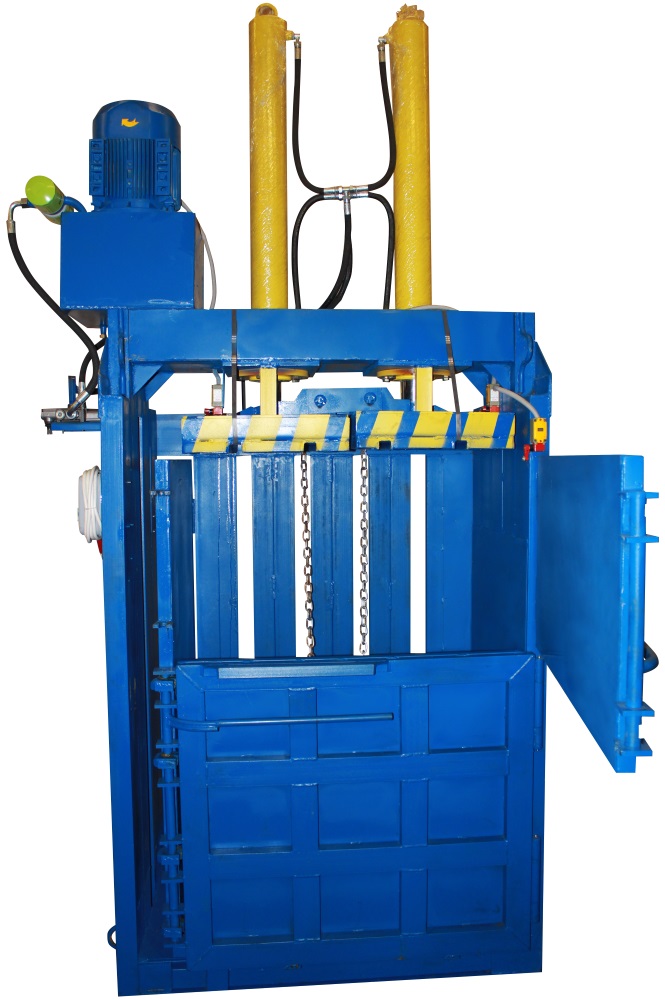

ПГП 24МУШ усовершенствованная модель пресса ПГП 24МУ с новой конструкцией прессовальной плиты, которая упрощает техническое обслуживание и увеличивает надежность данного узла.

Данная модель предназначена для прессования макулатуры, гофрокартона, отходов текстильной и швейной промышленности, поролона, отходов полиэтилена, ПЭТ-бутылок.

Механизм крепления плиты усовершенствован,что упрощает техническое обслуживание пресса.

Производительность за смену (8 рабочих часов):  до 6000 кг.

Пресс устанавливается на ровной поверхности без предварительной подготовки.

Возможна комплектация с бункерной дверью (доплата к стоимости 5%).

Если в условиях Вашего предприятия постоянно накапливаются большие объемы отходов, тогда особое внимание необходимо обратить на пресс ПГП-24МУШ. Выбор данной модели является наиболее предпочтительным по многим причинам. И главной из них является вполне конструктивная цель — уменьшение финансовых затрат на транспортировку и утилизацию твердых бытовых отходов, а также уменьшение объемов складских помещений, отведенных для хранения подобных отходов. И с помощью пресса данной модели можно легко и просто достичь и реализовать данную цель. Пресс является аналогом модели ПГП-24МШ, однако его конструкция усовершенствована. Он компактнее и обладает еще более усовершенствованной гидравлической системой нового поколения. Его можно использовать для:

• макулатуры;
• бумаги;
• картона;
• пластика;
• полиэтилена;
• поролона;
• ПЭТ-тары;
• отходов текстильной промышленности;
• тонколистовых цветных металлов и других типов отходов.

Высокая мощность, производительность и другие эксплуатационные преимущества обеспечены конструктивными характеристиками и заслуживают отдельного внимания.

Технические характеристики

Данные параметры обеспечили высокую производительность устройства при минимальных затратах электроэнергии и очень компактных габаритов. В отличие от предыдущей модели, этот экземпляр на 20 сантиметров ниже и на 25 сантиметров уже, поэтому его можно размещать в условиях ограниченного пространства. Примечательно, что при уменьшении размеров мощность и производительность остались на том же уровне.

Также особо хочется отметить гидравлику нового поколения, которая используется в данной модели. Тут неизменно используется двухконтурная система с мощным технологичным гидробаком. Это определило эксплуатационные характеристики пресса – управляться с ним может любой человек, его можно использовать при экстремально низкой и высокой температуре, а также неприхотливость в обслуживании.

Купить ПГП-24МУШ по доступной стоимости

Все это делает данную модель лучшим выбором для условий отечественных производственных предприятий. Купить ПГП-24МУШ — значит обеспечить компанию мощным и надежным агрегатом, с помощью которого можно не только экономить, но и зарабатывать (прессованные отходы на переработку стоит сдать намного дороже).

Став нашим партнером, Вы сможете на собственном опыте убедиться, что мы предлагаем только выгодные условия для сотрудничества. Быстрая доставка, полная гарантия и сертификация, а также профессиональная помощь в подборе оборудования – все это Вы получите, обратившись к нам.

Оборудование используется для переработки:

Основные технические данные:

Усилие прессования (тонн): 30

Размеры кипы (мм): 1000 х 800 х 1000

Вес кипы — картон (кг): 340

Размер окна загрузки (мм): 980х500

Габариты пресса (м): 1.3 х 2.9 х 0.95

Объем пресса (м³): 3,4

Масса пресса (кг): 1000

Электро питание: 380В, 4 кВт

Гарантия — 12 месяцев.

 Собственное производство позволяет нам производить пресса для картона цена которого Вас приятно удивит.

 Технические усовершенствования, отличия от других марок:

  1. Привод насосов НШ в гидравлической станции выполнен с применение высокопрочных муфт с термообработкой, а также установлен дополнительный подшипниковый узел для снижения вибрации на валу насоса, там самым увеличивается срок службы гидростанции.

2. Собственная разработка запорных втулок и поршней гидроцилиндров, с применением современных пластиковых уплотнителей позволяет исключить касание метала о метал, что многократно увеличивает срок службы гидроцилиндров.

3. Гидросистема имеет 2 фильтра — грубой и тонкой очистки, что дает возможность продлить срок службы гидрораспределителя на 80%.

4. Расчетная нагрузка конструкции пресса в 2 раза выше применяемой ( то есть например пресс ПГП-24 выдержит нагрузку в 48 тонн.)

5. Пресс загрунтован и окрашен в 2 слоя импортными антикоррозионными красками, с промежуточной сушкой, что предотвращает коррозию металла и обеспечивает его эффективную защиту от внешних атмосферных факторов.

6. Все опасные движущиеся элементы пресса обозначены по единой системе безопасности (окрашены в желтый цвет), что предотвращает несчастные случаи. Благодаря усовершенствованной электросхеме с использованием путевых выключателей исключается возможность эксплуатации пресса с открытыми дверьми.

7. В конструкции пресса для картона предусмотрены направляющие для увязки кипы,  Для увязки используется проволока или прочная синтетическая лента.

8. Модели пресса ПГП-30 и ПГП-24  оснащены замком который удерживает дверь по всей боковой плоскости, открытие и закрытие происходит при помощи трапецеидальной резьбы, которая при малом усилии дает большую нагрузку. на механизм закрывания двери. На фотографии представлен замок-руль.

 9. Конструкция пресса для картона оснащена выкидной цепью. В инструкции по эксплуатации подробно описан процесс работы на  ПГП-24.

 Основные технические данные пресса гидравлического для макулатуры ПГП-24:

Усилие прессования, max/тонн — 30

Ход пресс-плиты, max/мм — 1000

Размеры кипы, мм, Ш\Д\В — 1000х800х1000

Вес кипы (картон),max\кг — 340

Размер окна загрузки, мм Ш\В — 980х520

Габариты пресса, мм Ш\Д\В — 1300х950х2900

Объем пресса, м3 — 3,4

Масса пресса, кг — 1000

Электро питание (электродвигатель) — 380В,  4 кВт

Дополнительные расходники и материалы:

Масло для гидравлических систем ВМГЗ-40

Клещи для обжима скрепы

лента для обвязки тюка (кипы)

скрепа для зажима ленты обвязки
