Обзор эхолота Humminbird PiranhaMAX 4 DI

Компания Humminbird предоставляет огромный выбор эхолотов разных категорий, чтобы каждый любитель рыбной ловли выбрал для себя нужный вариант. Серия эхолотов PiranhaMAX – это надежные приборы в водонепроницаемом корпусе с основными функциями для успешного поиска рыбы, которые подходят как для летней рыбалки, так и для зимней.

Эхолот PiranhaMAX 4x DI выпускается компанией Humminbird с 2017 года и любители рыбалки уже успели оценить его работу на высоком уровне. Цветной TFT-дисплей диагональю 4,3″ с расширением 480×272 и палитрой в 256 цветов позволяет воспроизводить четкое изображение в любую погоду. Технологии сканирования Dual Beam и Down Imaging вместе с качественным экраном дают четкую и детализированную картинку подводного мира. Также эхолот включает в себя функции идентификации рыбы Fish ID+ и определение твердости дна WhiteLine. Работает прибор от источника постоянного тока 12 вольт. В комплектацию этой модели входит: непосредственно эхолот, подставка и крепление для него, кабель питания 1,8 м, датчик с кабелем 6 м, транцевое крепление для датчика, и руководство пользователя на русском языке.

Основные возможности эхолота

Благодаря двум технологиям сканирования эхолот Humminbird PiranhaMAX 4 DI позволяет просматривать информацию о состоянии дна в более реалистичном виде и находить рыбные места. Прибор автоматически настраивается на определение глубины для того, чтобы на дисплее всегда отображалась поверхность дна. Функция обнаружения рыбы Fish ID+ позволяет определять примерный размер рыбы и глубину, на которой она находится. Для удобства использования на экране крупными цифрами отображается глубина водоёма и температура воды. Максимальная глубина, на которой работают лучи, составляет 200 метров. Комбинация кнопок и специальные функции меню позволяют настраивать и контролировать работу эхолота в зависимости от ситуации.

Как работает эхолот Humminbird 737

Эхолот Humminbird PiranhaMAX 4 DI для сканирования подводного пространства использует два сонарных луча, которые работают одновременно. Более широкий луч 28° на частоте 200 кГц используется для обнаружения рыбы в толще воды. А луч 16° с частотой 455 кГц отображает рельеф дна в высоком расширении. Звуковые сигналы, посылаемые датчиком, эхом отображаются на экране, при этом картинка прокручивается с права на лево. Сильные возвратные лучи отражаются от каменистых и твердых поверхностей и отображаются красным цветом. Лучи средней силы отражаются от мягкого дна и обозначаются желтым. Синий цвет – это слабые лучи от водорослей и рыбы маленького размера.

Технология Down Imaging дает возможность подробнее изучить придонные объекты и структуру дна. Датчик работает лучом 74° на частоте 455 кГц, выводя на экран реалистическую картинку объектов на дне. Рыбу при этом заметить сложнее, так как она прорисована в виде белых пятен, которые также могут быть мусором.

Как пользоваться эхолотом

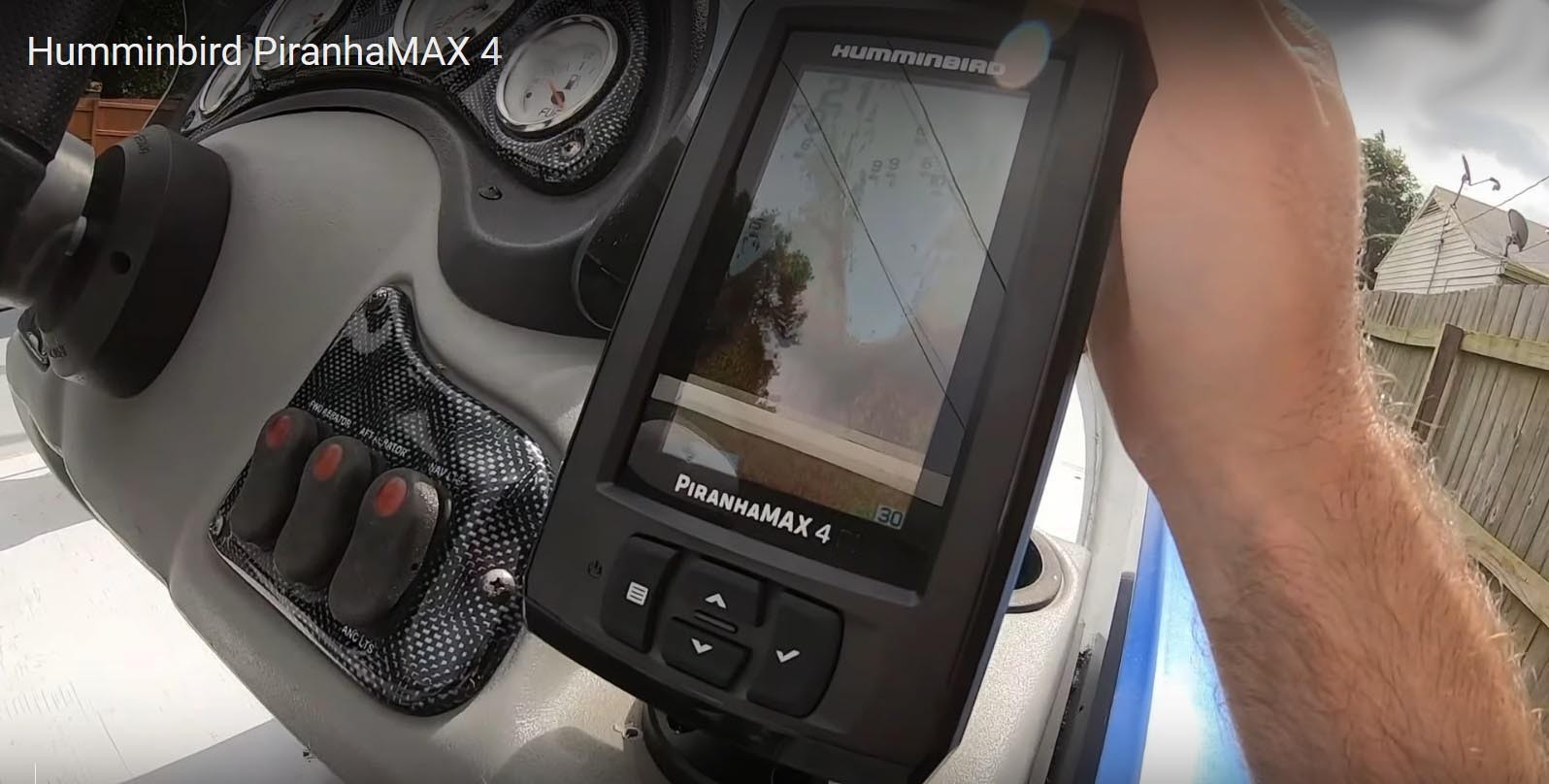

Контрольная панель устройства устанавливается в открытом месте лодки и крепится с помощью наклонно поворотного крепления. Датчик эхолота устанавливается на транец лодки с помощью креплений. Затем к эхолоту подключается датчик и кабель питания. Инструкции по правильной установке есть в руководстве пользователя.

Перед первым использованием необходимо настроить язык устройства и единицы измерения глубины и температуры. Далее выбрать режим сканирования. При работе устройства в режиме нижнего сканирования есть возможность настройки звуковых сигналов, диапазона глубины, чувствительности и масштабирования. Можно настроить контрастность изображения и палитру цветов. При переходе в режим стандартного сканирования на экране будет отображаться рельеф дна и обнаруженная рыба, при включенной функции Fish ID+. Как и в предыдущем режиме есть настройки глубины, масштабирования, чувствительности и звуковых сигналов, но добавлен сигнал о наличии рыбы. Также можно включить функцию WhiteLine, при которой более твердая структура дна отображается белой линией. Для изучения работы устройства и функций меню можно запустить устройство в тестовом режиме. На экране начнет отображаться демонстрационная информация о состояния дна. Если при использовании тестового режима датчик подключен, то некоторые настройки меню будут сохраняться. И наоборот, изменения настроек при отключенном датчике не будут сохраняться. Датчик также нужно отрегулировать, для получения хорошего изображения при большой скорости лодки. Необходимо выставить угол наклона датчика и высоту. После всех проделанных операций эхолот готов к использованию.

Технические характеристики

• цветной TFT дисплей, 256 цветов, диагональ 4,3″, расширение 480 x 272 пикселей;

• подсветка экрана;

• водонепроницаемый корпус;

• 3 лучевой сонар с технологиями Down Imaging и DualBeam PLUS;

• угол лучевого обзора: 74°, 16°, 28°;

• частота работы сонара: 455/455/200 кГц;

• мощность излучения: 300/2400 Вт

• питание – 10-20 В;

• максимальная глубина сканирования – 200 м;

• измерение температуры воды;

• звуковой сигнал обнаружения рыбы;

• функция идентификации рыбы Fish ID+;

• функция WhiteLine;

• сигнал достижения глубины;

• размеры устройства (ШхВхТ) – 9,9 x 18,6 x 9,2см.

Преимущества и недостатки

Пользователи данного устройства отмечают следующие преимущества:

• удобный цветной экран с высоким качеством изображения и подсветкой;

• хорошая прорисовка и детализация подводных объектов;

• возможность увеличения изображения;

• простое и понятное меню на русском языке;

• системы звукового оповещения;

• 2 режима работы датчика, для подробного изучения дна и поиска рыбы.

Единственное, что можно отнести к недостатку модели Humminbird PiranhaMAX 4 DI, так это отсутствие встроенного GPS-датчика и небольшая площадь охвата лучами датчика. Но учитывая небольшую цену на эту модель и высокое качество работы прибора, с этими недостатками можно смириться.

Обзор эхолотов для рыбалки: для каяка, лодки ПВХ, байдарки. Эхолоты – устройства, определяющие рельеф дна, и позволяющие быстро найти места для хорошего улова.

Источник

Эхолоты Humminbird PiranhaMAX 4x DI обладают характерными для Humminbird функциями, такими как Fish ID + (определение размера рыбы), Structure ID (отображение структуры дна), Zoom (увеличение), Bottom Black View (дно отображается как черная полоса). Эхолот имеет отличный Color TFT дисплей с высоким разрешением, а также прочный водонепроницаемый корпус. Эхолот выдают сигнал при достижении заданной глубины и обнаружении рыбы.Узкий луч эхолота позволяет с высокой детализацией сканировать подводное пространство непосредственно под лодкой, широкий луч охватывает большее пространство и позволяет захватывать большее количество целей.

Основные особенности:

Дисплей высокого разрешения 480 x 272 пикселей (ВxШ).
Дисплей Color TFT 256 цветов.
Технология сканирования Down Imaging.
Доступное меню.
Регулировка ночной подсветки.
Регулировка мощности сонара.
Датчик температуры встроен в основной датчик.
Максимальная глубина — 200 метров.
Увеличенная мощность — 300 Вт (средняя) / 2400 Вт (пиковая).

Комплект поставки:

Эхолот PiranhaMAX 4x DI (дисплей).
Датчик основной XNT-9-DI-T (длина кабеля — 6 метров).
Кабель питания эхолота PC-10 (длина — 1.8 метра).
Крепление для датчика на транец лодки.
Поворотное крепление дисплея эхолота.
Подробная инструкция на русском языке.
Официальная гарантия — 2 года

Русская инструкция для эхолота Humminbird PiranhaMax 197сx DI в PDF может быть скачана по ссылке ниже (Нажать правой кнопкой мыши на «Загрузить» и выбрать «Сохранить ссылку как…»).

GPS-модуль:Нет
Размер экрана, inch:4,3″
Разрешение экрана (В x Ш), пикс.:480х272
Тип экрана:Color TFT
Цвета/уровни серого:256 цветов
Охват сонара:28°, 16°, 74° @ -10db
Частота сонара, кГц:200/455/455
Разделение целей, см:6,5
Мощность излучения, Вт:300/2400
Максимальная глубина, м:200
Температура:Да
Подсветка:LCD
Водонепроницаемость:Да
Стандартный датчик:XNT-9-DI T
Стандартное крепление датчика:Транец
Крепление дисплея:Поворотное
Потребляемый ток, мА:180
Напряжение, В (постоянного тока):10,8 — 20
Габариты (Ш х В х Г), мм:99 x 186 x 92

Уважаемые покупатели!

Благодарим Вас за оказанное доверие!

Наша компания осуществляет продажу представленного на сайте товара физическим и юридическим лицам, за наличный и безналичный расчет.

Приобрести выбранный товар можно следующим способом:

Самостоятельно купить в центральном офисе компании

Адрес, телефон, время работы и схема проезда указаны в разделе «Контакты»

Заказ товара в Интернет-магазине.

Нажмите кнопку «Купить» для выбора товара. Отредактируйте в разделе «Корзина» выбранный товар.

Далее воспользуйтесь нужной формой заказа:

«Купить в один клик» — форма для обратной связи. Укажите номер вашего телефона и наш сотрудник обязательно вам перезвонит.

«Оформить заказ»— форма заказа для осуществления покупки через Интернет-магазин.

В предложенной форме внести данные:

выбрать продукцию и необходимое количество;
указать Фамилию, Имя, Отчество (полностью);
полный адрес доставки с индексом;
контактный телефон;
адрес электронной почты;
для юридических лиц: карточка предприятия и контактное лицо.

После оформления заказа наш сотрудник свяжется с Вами для согласования условий поставки. При отсутствии выбранной вами продукции на складе, наш сотрудник сообщит Вам дату поступления данной продукции на склад или поможет выбрать аналогичную продукцию, которая есть в наличии в настоящий момент.

Внимание! Заказы, размещенные в выходные и праздничные дни, обрабатываются в ближайший рабочий день.

СТОИМОСТЬ ДОСТАВКИ

Доставка заказанной продукции, осуществляется юридическим и физическим лицам, за наличный и безналичный расчет. Доставка продукции осуществляется в любой регион Российской Федерации по тарифам транспортных компаний. Доставка в страны СНГ осуществляется по предварительному согласованию.

Стоимость доставки курьером по городу Москве составляет:

Товар до 5000 руб. — 300 рублей.
Товар свыше 5000 руб. — бесплатно
Доставка за МКАД (включая районы новой Москвы и г. Зеленоград) — по предварительному согласованию.

Калькуляторы стоимости доставки транспортных компаний:

ФГУП «Почта России» — доставка до почтового отделения, на условии предварительной оплаты доставки.
ТК СДЭК – доставка до склада или в указанный адрес, на условии предварительной оплаты доставки.
ТК «Деловые линии» — на условии оплаты доставки после получения продукции на складе транспортной компании (самовывоз со склада перевозчика в вашем городе);
ТК «ПЭК»— на условии оплаты доставки после получения продукции на складе транспортной компании (самовывоз со склада перевозчика в вашем городе);
ТК «КИТ» — на условии оплаты доставки после получения продукции на складе транспортной компании (самовывоз со склада перевозчика в вашем городе);
ТК «Энергия» — на условии оплаты доставки после получения продукции на складе транспортной компании (самовывоз со склада перевозчика в вашем городе);
EMS Russia Post (доставка курьером в указанный адрес) — на условии предварительной оплаты доставки;
SPSR-Express — (Доставка курьером в указанный адрес) — на условии предварительной оплаты доставки.

Грузы выдаются только лицу, указанному в квитанции транспортной компании, при предъявлении документа. Вместе с приборами покупателю будут доставлены товарные накладные, гарантийный талон и другие сопроводительные документы.

Юридические и физические лица могут самостоятельно забрать груз в нашем офисе, вызвав свою транспортную компанию. В случае если покупатель отказывается от получения заказанной продукции, доставленной ему транспортной компанией, по причинам, не зависящим от нашей компании или транспортной компании, он обязан компенсировать понесенные расходы, если таковые возникли, в соответствии с п.3 ст. 497 ГК РФ.

Внимание! Возврат денежных средств покупателю осуществляется после получения письменного заявления, с указанием причин возврата продукции, а также реквизитов лицевого счета, куда будут перечислены денежные средства. Наша компания гарантирует полную конфиденциальность при работе с личными данными покупателя.

Источник

Эхолоты Humminbird ценят рыбаки разных поколений. Фирма выпускает продукцию более 40 лет. Приборы используют как средства для поиска рыбы или в качестве измерителей глубины.

Изделия Humminbird PiranhaMAX имеют улучшенное качество подводной картинки. Их отличительная черта — сохранение четкости изображения на экране даже при попадании прямых солнечных лучей.

5%скидка
Для читателей нашего блога
скидка 5% на весь
ассортимент

Ваш промокод:BLOGСмотреть все эхолоты

Устройство подходит для зимней рыбалки. Можно заниматься ловлей даже ночью благодаря подсветке, картинке с высокой контрастностью и разрешением. Водонепроницаемый корпус защищен от капель.

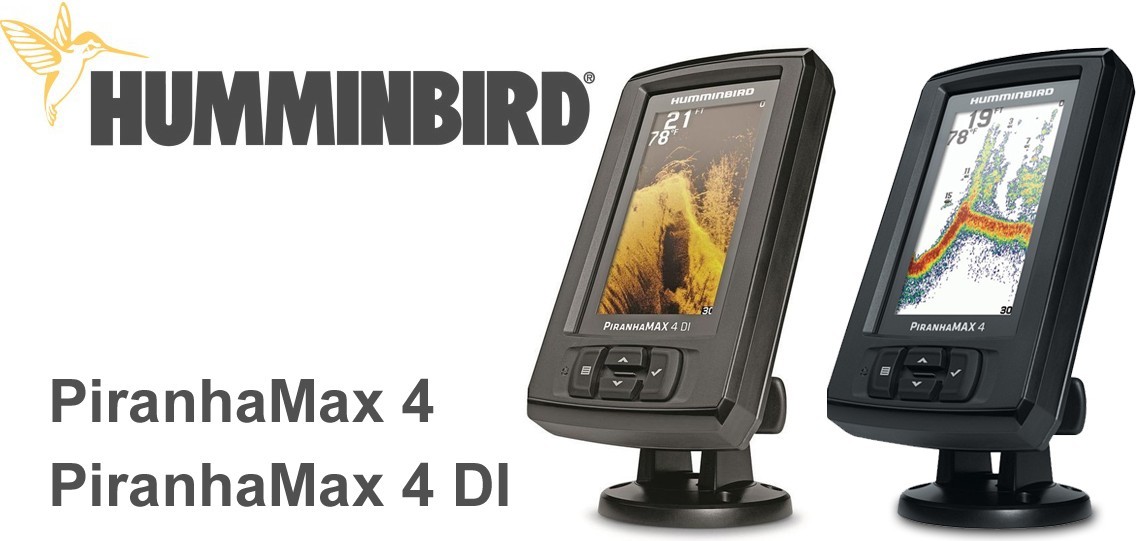

Humminbird выпускает несколько разновидностей данного прибора. Для сравнения перечислим их характеристики и посмотрим на различия.

Humminbird PiranhaMAX 4x

Модель PiranhaMAX 4x оснащена мощной батареей на 7 А*ч. Зарядное устройство предоставляется в комплекте. Даже при интенсивном солнце будет видна четкая картинка. Обеспечиваются сочные яркие оттенки, в том числе во время зимней рыбалки. Предельная глубина сканирования составляет не более 200 м. Встроен температурный датчик. При нахождении рыбы или достижении заданной глубины срабатывает сигнал.

Отличный поиск целей, сниженная чувствительность к помехам, вибрациям. Прибор можно использовать при ловле троллингом, он обеспечивает быстрый поиск скопления рыбы. Отмечается качественная работа сонара

Батарейка длительное время сохраняет заряд. При грамотном использовании аккумулятора хватает на несколько месяцев.

Технические характеристики

Прибор без GPS-модуля, монитор 4,3. Экран Color TFT передает 256 цветов. Устройство поддерживает частоты 200/455 кГц, охват 28°, 16°.

Излучение обладает мощностью 300/2400 Вт. В наличии LED-подсветка, датчик XNT 9-28-T. Зафиксировать прибор можно внутри корпуса или на торце.

Отзывы покупателей

Клиенты, которые успели приобрести модель PiranhaMAX 4x, дают следующие отзывы о ней:

Отличное качество механизма. Точность и надежность сборки элементов конструкции.

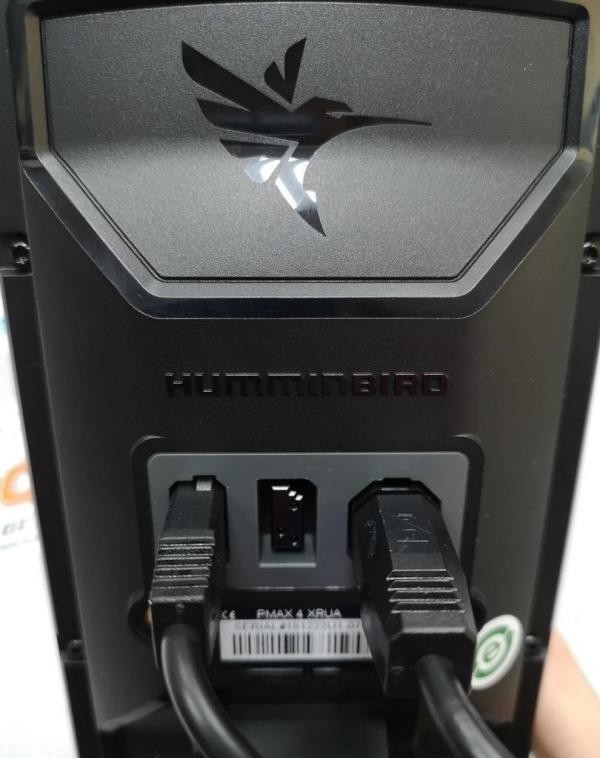

Удобные штекеры и кабели питания с прочной системой фиксации.
Простота конструкции. Разобраться в работе системы может даже ребенок или пожилой человек.

Humminbird PiranhaMAX 4x DI

Модель 4 DI оснащена технологией подводного сканирования Down Imaging. Производитель использовал инновационную методику для улучшения изображения подводной среды. Клиент получает четкую картинку, которую можно увеличить при необходимости.

Внедрена классическая двухлучевая технология Dual Beam. Корпус изделия имеет надежную водонепроницаемую защиту. Благодаря этому качеству он прослужит много рыболовных сезонов.

Управление прибором не занимает много времени и не требует долгой подготовки. Вы быстро выбираете нужные настройки, которые автоматически сохраняются в памяти. Есть возможность менять угол наклона монитора.

Для ночной рыбалки предусматривается яркая подсветка. Батарея дает сигнал в случае разрядки.

Все надписи выполнены крупным шрифтом для удобства эксплуатации приспособления в походных условиях. Изделие сразу отправляет сигнал при нахождении рыбы или расположении на нужной отметке воды.

Упаковка качественная и надежная. В коробке присутствует гарантийный талон, понятная и простая инструкция по применению. Компактное и легкое изделие удобно перевозить, в конструкции нет кучи проводов.

Особенности модели

Прибор без GPS-модуля, монитор 4,3. Экран Color TFT передает 256 цветов. Поддерживает частоты 200/455/455 кГц, охват 28°, 16°, 74°.

Излучение обладает мощностью 300/2400 Вт. В наличии подсветка, датчик XNT 9 DI T. Зафиксировать прибор можно внутри корпуса или на торце. Крепление легко устанавливается и снимается.

Мнение клиентов

Среди качеств, которые называют покупатели модели PiranhaMAX 4x DI:

Яркий сочный экран с отличной цветопередачей. Легко просматривается рельеф дна даже в темное время суток.
Бюджетные цены, по сравнению с другими производителями аналогичных товаров для рыбаков.
Передача точной картинки спустя минимальный временной промежуток.

Выводы

Разница между Humminbird PiranhaMAX 4x и 4DI заключается в охвате, частоте, типе установленных датчиков.

5%скидка
Для читателей нашего блога
скидка 5% на весь
ассортимент

Ваш промокод:BLOGСмотреть все эхолоты

Оба прибора, предложенных для сравнения, обладают такими полезными опциями как:

1. Fish ID+. Позволяет идентифицировать размеры рыбы.

2. Zoom. Увеличивает изображение, обеспечивая изучение мельчайших глубоководных элементов.

3. Structure ID. Помогает уточнить параметры дна водоема.

4. Bottom Black View. Показывает контрастную картинку дна в формате темной линии.

Каждая из представленных моделей отлично подходит для профессиональной и любительской ловли рыбы.

Источник

star

star

star

star

star

(4.97)

Эхолот Humminbird PiranhaMAX 4 DI, фото 1

Эхолот Humminbird PiranhaMAX 4 DI, фото 2

arrow_forward_ios

Описание и комплектация

Новинка 2017 года от мирового производителя рыбопоисковых эхолотов компании Humminbird

Модель Humminbird PiranhaMAX 4x DI является одной из лучших в своей серии. Это практичное устройство для отличного отображения подводных объектов. У этого эхолота усовершенствованный TFT-дисплей, цветной, с большим разрешением 480×272 пиксел. Модель относится к числу эхолотов, оснащенных технологией подводного сканирования Down Imaging, которая позволяет получить наиболее четкое изображение картины подводного мира. Также в эхолоте применяется классическая двухлучевая технология Dual Beam. Защита обеспечивается надежным водонепроницаемым корпусом.

Отличительные особенности:

Наибольшая глубина — 200 метров.
Технология сканирования Down Imaging.
Наличие встроенного датчика температуры (в основном датчике).
Подсветка для ночной рыбалки.
Прибор сигнализирует о достижении нужной глубины и найденной рыбе.
Structure ID служит для выяснения характеристик дна;
Fish ID+ позволяет узнать величину рыбы;
Bottom Black View – выдает контрастное изображение дна в виде темной линии;
Zoom — функция увеличения картины.

Технические характеристики:

Размер экрана: 4,3″
Разрешение экрана (В x Ш), пикс.:480 x 272
Тип экрана:Color TFT
Цвета/уровни серого:256 цветов
Стандартный сонар:DualBeam / Down Imaging
Охват сонара:28°, 16°, 74° @ -10db
Частота сонара, кГц:200/455/455
Разделение целей, см:6,5
Мощность излучения, Вт:300/2400 Вт
Максимальная глубина, м:96 (DI) / 200 (DB)
Температура:Да
Скорость:Нет
Подсветка:Да
Стандартный датчик:XNT 9 DI T
Стандартное крепление датчика:Крепление на транец или внутри корпуса лодки
Потребляемый ток, мА (без подсветки):180
Водонепроницаемость:Да
Крепление:Быстросъёмное крепление, обеспечивается поворот и наклон экрана
Габариты (Ш х В х Г), мм:99 x 186 x 92
Питание, В (постоянного тока):10,8 — 20
Для рыбалки с лодки (РЛ):Да
Зимний (З):Да

Меню на русском языке, как и прилагаемая подробная инструкция.

Комплектация:

Эхолот PiranhaMAX 4x (дисплей)
Датчик основной XNT-9-DI-T (длина кабеля — 6 метров)
Крепёжное основание для дисплея эхолота
Крепление на саморезах для основного датчика на транец лодки
Кабель питания эхолота PC-10 (длина — 1.8 метра)
Подробная инструкция на русском языке

Гарантия производителя 2 года.
