Эх братцы, скажу я вам, сигналку своими руками, зимой, в холодном гараже — СКАЗКО! советую всем)
Сразу скажу, те кто не дружит с паяльником и мультиметром, не пользуйте данную запись, не получиться ничего…без обид)))

Начнем с главного — выбор сигнализации.
А нет никакого выбора))) все делается в одном гараже у дядюшки Хоу.ну почти все. Я конечно не беру в расчет сигналки за 10 тыщ и выше, в руках не держал, чего умеют незнаю, может и реально могут машин от угона защитить. Для меня сигналка это полуавтономная пищалка для отпугивания неадекватов и кошек, ну и чтобы брелок дома пищал, если машин на улице обижают.С появлением Субары добавилось еще требование — автозапуск (салон блин кожаный, попа зимой примерзает по началу)))))
Исходя из этого по началу у меня выбор свелся к тому заказать старлайн (да да его) в инет магазине, или прокатиться по городу и поискать в наличии(что собсно было лень), так и мучался неделю.В итоге один хороший человек говорит мне — чего те это старлайн, пофиг что ты его ставил крутил вертел уже, бери грит пантеру 868, тажа ботва но дальность чутка побольше. Ну чего думаю) надо брать)))). Взял. Ну и понеслась))))

вот как выглядит эта няшная сигналочка

вот как выглядит эта няшная сигналочка

Сразу покаюсь что прям конкретно установку не фотал, только ключевые моменты, что где искать и куда тыкать, да и дальтоник я, чтоб цвета проводов определять)))
Самый главный совет, перед установкой, разберите машину чтобы долезть до всех разъемов, но не откулючайте их, на живой машине пройдитесь тестером, пробником, найдите все провода для подключения, и только после этого уже все отключайте.

готовтесь к тому что все будет выглядеть вот так

уууу страшно)))

Кто уверен в своих силах, идем дальше)
точки подключения сигналки у нас следующии
1)Замок зажигания. пятиконтактный здоровый белый разъем.

туда подключаем питание и автозапуск

2)Реле аварийки.справа от блока предохраниелей салонного.

см по стрелке

реле аварийки. у меня на нем надпись дензо

туда тыкаем провода чтоб поворотники моргали.

3)Некий блок прикрученный к рулевому валу. ближайший разъем к рулю(у меня черный).

туда мы тыкаем провода на Ц.З., концевики дверей, багажника

4)Разъемы на педали сцепления.

фото нет) ну я думаю проблем с поиском педали не возникнет, на ней увидите два разъема, белый и синий.

там делаем обход, чтоб мозги машины думали при автозапуске, что педаль сцепления нажата.

5)Приборка. там тыкаем провод ручника и контроль тахометра.
в нее два разъема вставлены, большой и маленький, в этих разъемах и будем все искать.

——————————-
схемы подключения из инструкции на сигналку
1)

то что перечеркнуто я не цеплял, ибо ненадо

———————————-

1)цепляемся к разъему замка зажигания

распиновка разъема замка

провода силового разъема из второй схемы —>контакт в разъеме замка
розовый—> 1
красный—> 3
фиолетовый—> 2 !ПРОВОД 2го контакта РАЗРЕЗАТЬ! фиолетовый цеплять к проводу уходящему внутрь машины
розово/белый—>4
оранжевый—> 5
красный—> 3

В данной врезке проводов, все соединения ОБЯЗАТЕЛЬНО пропаивайте, токи большие, не дай бог подпалите машину.

2)цепляемся к реле аварийки, для моргания поворотников.
ищем два провода выходящии из разъема реле на правый и левый поворотники.Цвета проводов звините не запомнил, искал тестером.
включаем зажигание, вклучаем поворотник, черный щуп тестера кидаем на массу, красным тыкаем по проводам, ищем где появляется +12 В при включении поворотника.такая же схема и со вторым поворотником.
нашли, уффф.
цепляем на них белый провод (см первую схему на сигналку)
изначально из блока сигнализации выходит один белый провод, потом ое разводитс на два через диоды.
так что при его подключении никакие доб диодные развязки ненужны. хотя с другой стороны много это не мало)))))

3)лезем под рулевую колонку, ищем черный разъем.
в него подключаем
*центральный замок.провода из второй схемы сигналки.
т.к. у нас в субаре Ц.З. работает по минусу, то нам понадобятся след провода от сигналки
зелено/красный — подключаем к ближайшей массе
сине/красный — подключаем к ближайшей массе
зелено/белый — коричнево/черный в черном разъеме (отпирание)
сине/белый — коричнево/белый в черном разъеме (запирание)

*подцепляем концевики дверей. ищем в черном разъеме след провода
сине/белый, желтый, сине/оранжевый, бело/красный. это провода от концевиков дверей. сигнал по минусу идет. подключаем через диоды к коричневому проводу сигналки из перврй схемы. диоды подключаем полоской к проводам концевиков, другой стороной вешаем на коричневый провод.все.
можно подключить и без диодов, тогда при открытии любой двери, на приборке будет загораться что все двери открыты, но это на жуткого любителя)))

4)подцепляем обход педали сцепления
потребуется два пятиконтактных реле с колодками.
на педали два концевика, белый и синий, один нормально замунцтый второй нормально разомкнутый. подцепляем по вот такой схеме.

плюс берем от зажигания постоянного, минус — это желто черный провод с первой схемы сигналки.

5)подключаемся к приборке.
в ней нам нужны два провода. сигнал с ручника и сигнал тахометра.
в приборке два разъема, большой и маленький, ниже фотки разъемов и нужных нам проводов, но для самоуспокоения лучше проверить самому)))) ручник тестером, а тахометр светодиодом 12 вольтовым (я вообще брал кусок светодионой ленты на 12 вольт, минус на массу кидаем а плюсом тыкаем в контакты). светодиод на холостом еле заметно моргает, и где-то к полутора тысячам горит постоянно.

провод ручника

провод тахометра

к проводу ручника подключаем коричнево белый провод из первой схемы на сигналку.
к проводу тахометра подключаем фиолетово белый провод из первой схемы на сигналку.

————————————————
чтобы работал автозапуск ставим обходчик иммобилайзера.
я взял старлайн BP-03/
с ним вообще все просто, внутрь пихаем второй ключ, подключаем к плюсу, минус берем с черно желтого провода от сигналки (первая схема).
на замок зажигания наматываем черный провод -антенну, из комплекта обходчика.

———————————————-
все))) все собираем обратно, проверяем радуемся.

ps не забываем в настройках сигналки поставить ручную коробку КПП

psps ну и вот вам тройка картинок с просторов рунета по данной теме касаемо субары)

Источник

На чтение 4 мин Просмотров 955 Опубликовано 06.05.2019

Содержание

Технические характеристики
Комплектация
Функции
Преимущества и недостатки
Инструкция пользователя
Установка
Настройка
Эксплуатация

Автосигнализация Pantera SLK-868RS оборудована 2-сторонним каналом связи, работающим на повышенной частоте. Для кодировки сигналов используется оригинальный диалоговый шифр, не поддающийся перехвату или интеллектуальному взлому. Оборудование поддерживает программируемый пуск мотора по времени и температуре окружающей среды.

Технические характеристики

Основные технические параметры сигналки Пантера 868:

дистанция передачи команд — до 1000 м;
рабочий радиус коммуникатора в режиме приема сигналов — до 2000 м;
тип кодировки сигнала — BACS;
количество охранных зон — 7;
частотный диапазон — 868 МГц;
напряжение питания — до 15 В;
температура эксплуатации — до +85°С.

Комплектация

Перечень компонентов, входящих в набор автомобильной сигнализации:

основной блок;
регулируемый сенсор удара;
многотональная сирена;
малогабаритный приемопередающий модуль;
термический сенсор (для установки на двигатель);
контрольный диод (синего цвета);
переключатель Valet;
5-кнопочный коммуникатор;
резервный 4-клавишный передатчик;
набор деталей для установки компонентов;
комплект шнуров проводки с разъемами типа Molex;
документация и комплект наклеек.

Функции

Функции сигнализации SLK-868RS:

режим антиограбления и паники;
звуковой и вибрационный информатор в коммуникаторе;
блокировка цепи стартера встроенным реле;
поддержка дополнительных блокировок пуска двигателя;
включение и отключение охраны без пульта;
управление замками дверей при помощи встроенных реле или внешнего блока;
дистанционная активация бесшумного режима охраны;
встроенная память (на 2 срабатывания);
отображение на дисплее температуры в салоне и под капотом автомобиля;
поддержка пассивной охраны с запиранием или без запирания дверей;
автоматическое запирание центрального замка после пуска двигателя;
автозапуск двигателей с ручной или автоматической трансмиссией;
продление работы силового агрегата при помощи коммуникатора;
включение охраны на автомобиле с работающим двигателем.

Преимущества и недостатки

Отмеченные владельцами плюсы охранного комплекса:

большой радиус действия пультов (как на прием, так и на отправку сигналов);
простой алгоритм программирования функций;
автозапуск силовой установки;
поддержка функции закрытия боковых стекол;
в набор включена сирена.

Минусы изделия, указанные пользователями в отзывах:

устаревшая элементная база блока контроля работы двигателя;
не предусмотрен защитный чехол коммуникатора;
часть наборов не укомплектована термическим сенсором.

Инструкция пользователя

Прилагаемая к Pantera SLK-868RS инструкция пользователя позволяет самостоятельно разместить компоненты комплекса в автомобиле, а затем подключить коммутационные жгуты. В документации приведены рекомендации по программированию головного блока и корректировке рабочих параметров коммуникатора. Также в инструкции имеется описание охранных функций, изложены алгоритмы программирования автозапуска силовой установки.

Установка

Головной процессорный блок крепится на металлическом несущем каркасе приборной панели. Для фиксации устройства используются штатные винты, допускается крепить узел пластиковыми хомутами. Необходимо вывести тумблер Valet в глубине консоли; переключатель должен находиться в зоне доступа с места водителя. Антенна размещается на лобовом стекле. Для увеличения радиуса действия коммуникатора требуется разместить приемопередающий блок на расстоянии от металлических поверхностей или металлизированных покрытий на ветровом стекле.

Сирена оснащена кронштейном, который крепится к кузову машины в моторном отделении. Следует обработать точки крепления антикоррозионным составом; рупор наклоняется вниз для улучшения звуковой картины. На некоторых моделях машин понадобится установить переключатели, определяющие закрытие капота или крышки багажного отделения. Устройства располагаются вне зоны затопления водой и доступа снаружи автомобиля.

Настройка

Настройки сигнализации включают 27 программируемых функций, которые для удобства регулировки разделены на 2 части.

Для первичной настройки оборудования необходимо разместить ключ в замке, произвести цикл включения-отключения зажигания с последующим переводом в позицию «Включено».

Автоматически стартует 15-секундный таймер, необходимый для троекратного нажатия на переключатель Valet. После гудка выполняется выключение цепей поддержки зажигания, раздается серия гудков, и ключ снова переводится в положение «Включено».

По указанному алгоритму выполняется вход в первую часть настройки; для перехода ко второй — требуется еще раз удержать в течение 3 секунд кнопку Valet. Чтобы выбрать требуемую функцию, производят нажатия на тумблер программирования. Для включения или выключения параметра используются кнопки управления режимами охраны, расположенные на головном брелоке. Часть функций программируется последовательными нажатиями на клавишу с символом разомкнутого замка.

Эксплуатация

Для обеспечения корректного автозапуска требуется программирование частоты вращения вала на холостом ходу. Инструкция по эксплуатации рекомендует прогреть мотор, а затем произвести 5-секундное удержание переключателя Valet в нажатом виде. После внесения параметра в память включается контрольный диод, затем клавиша отпускается.

Применение автозапуска возможно после активации требуемого режима. Водитель удерживает кнопку с символом звездочки до подачи сигнала, а затем клавишами управления режимами охраны выбирается пуск по температуре или по сигналу от таймера. Дополнительные разделы позволяют отрегулировать частоту повторных включений мотора или установить порог температуры. В процессе настройки следует учитывать температуру окружающей среды и техническое состояние автомобиля; частые запуски приводят к разряду аккумуляторной батареи.

Шериф APS95LCD B4 инструкция
KGB FX 7 инструкция
KGB FX 5 инструкция
Сигнализация Пантера SLK 625 RS инструкция по эксплуатации

Специалист по установке и ремонту автосигнализаций

Источник

Современные автомобильные охранные системы представляют собой высокоинтеллектуальные устройства, защищенные как от случайных срабатываний, так и от попыток взлома. Помимо этого, большинство из них обладает весьма полезными дополнительными сервисными функциями, не имеющими прямого отношения к противоугонным средствам, однако, оказывающиеся весьма полезными для поддержания Вашего автомобиля в отличной форме! С одной из таких систем мы предлагаем Вам сейчас ознакомиться.

Представляем новую модель автомобильной охранной системы с двусторонней связью и дистанционным запуском двигателя Pantera SLK-868RS. Обратная связь позволяет получать информацию об автомобиле на расстоянии до 2000 метров. Вся информация о текущем состоянии системы отображается на брелке с ЖК-дисплеем, обо всех изменениях или срабатывании сигнализации система информирует владельца автомобиля, посылая на брелок сообщения. Таким образом, даже вдали от автомобиля вы будете знать, что с ним в данный момент происходит.

Основное отличие Pantera SLK-868RS от большинства охранных систем – это радиоканал системы, который работает на частоте 868 МГц, что в два раза выше стандартно используемой частоты передачи команд и сигналов. Именно это позволяет увеличить помехоустойчивость сигнала, повысить его проникающую способность в условиях плотной городской застройки и обеспечивает стабильную дальность управления системой. А надежную защиту от электронного взлома, сканирования и перехвата сигналов команд управления обеспечивает динамический код BACS.

Функции дистанционного и автоматического запуска двигателя также отвечают всем современным требованиям. Несколько лет назад эта функция соотносилась исключительно с необходимостью превентивного прогрева двигателя в холодное время года. Следует также учитывать, что и в жаркое время года, когда машина простояла на солнцепеке и в салоне почти как в духовке, редко какой водитель сядет за руль, не охладив воздух внутри с помощью кондиционера, который действует при работающем двигателе. Очевидно, что с дистанционным запуском понизить температуру в салоне можно заблаговременно, активировав указанный режим командой с брелка. Pantera SLK-868RS позволяет осуществлять автоматический ежедневный запуск двигателя в предустановленное время, периодический запуск через 1/2/3/4/6 часов, по температуре (-10°/-15°/-20°/-25°). Продолжительность работы двигателя программируется, можно установить значение 12/24/36/48/60 минут, эти значения можно увеличить с брелка, а также установить неограниченное время.

Следует упомянуть о том, что эта система совместима с механической и с автоматической коробкой передач, а также как с бензиновыми, так и с дизельными двигателями. Спонсор статьи: питьевая вода Бриллиант — заказать воду в день заказа!

Технические характеристики:

Радиус действия в режиме оповещения до 2000 м
Встроенная блокировка двигателя
Возможность подключения двух дополнительных блокировок двигателя
Функция защиты от ложных срабатываний FAPC™
Режим пассивной блокировки двигателя (иммобилайзер) и функция Anti-HiJack
Постановка на охрану без помощи передатчика
Выход 2-го канала для управления замком багажника или дополнительными устройствами
Выход 3-го канала для управления дополнительными устройствами
Часы, будильник, таймер в брелке с обратной связью, возможность блокировки кнопок ЖК-брелка
Дистанционное включение сервисного режима (Valet)
Функция вызова владельца автомобиля
Функция поиска автомобиля
Автоматическое запирание дверей при наборе скорости и отпирание дверей при выключении зажигания
Дистанционное измерение температуры в моторном отсеке
Охрана автомобиля с работающим двигателем без ключа в замке зажигания
Турботаймер

Возможность оперативной диагностики причин автоматического глушения двигателя
Контроль работы двигателя по лампе давления масла или тахометру

Вы можете ознакомиться с моделями прошлых лет, уже исключенных из основного каталога
Выберите из списка A.P.S. ACES ACV AD Adagio Airline Airtone AIV Aiwa AKAI Alco Stop Alcosafe Alligator Alphard Alpine Aqua Work ARC Audio Arena ARIA Arizona Eagle Art Sound Artway ASUS Audio Art Audio Link Audio System Audiobahn Audiotop Audiovox Audison Auditor AURA Autofun Autotek Avatar AVEL AVIS AVS AVTOSPUTNIK Bazooka Beltronics BERKUT Beyma Bigson Blackview BlackVue Blaupunkt Blaupunkt Veloc.. BOSCH Boschmann Boss Audio Boss Marine Boston Acoustic.. BrandX Brax Bull Audio BURY Cadence Calcell Calearo CAMRAD Canton Car4G CARAV Carformer CARLINE CDD CDT Audio Celestra Cenmax Cerwin Vega Mob.. Challenger Chameleon Cheetah Clarion Clifford Cobra Cobra Connex Crescendo Crunch CTEK Cubietech Daewoo Datakam Daxx DD Audio Defender Denon Diamond Dietz Digma DLS Dragster Dunobil Dynamic State Dynaudio E.O.S. Earthquake Eclipse EDGE EGO Light Embest Info Tec.. ENVIX EONON Ergo Electronic.. Erisson ESX Eton EVO Formance Explay FarCar Farenheit FLI Flyaudio Focal FORYOU FUNKY Fusion Garmin Gazer Genesis Gigabyte Gladen Audio Ground Zero GRUNDIG GYS Helix Hellion Hertz Hifonics Horstek HTC Hyundai ICON iconBIT Impulse INCAR InCarBite Infinity Inspector INTEGO INTRO iO Ivolga Jaguar JBL JBQ Jensen JJ-Connect JL Audio JVC Kenwood KGB Kicker Kicx KKB-AUTO LADA Lanzar LAVA Legendford Lexand LG Lightning Audio LKT MacAudio Macrom Magnat сайт MAGNUM Massive Audio Match by Audiot.. Maxlight Maxwatt MB Quart McIntosh MD.Lab Megaforcer MeTra miniDSP Minigps Mio Mitsubishi Mobicool MOMO Mongoose Morel MRM MTX Multitronics MyDean Mystery Nakamichi NaviPilot Navitel Neoline NESA Nextech Nitech NRG nTray Obsidian Audio ORION Oris Electronic.. Oxygen Panasonic Pandect Pandora Pantera ParkCity Parkmaster Parkvision Parrot Partisan Paser Patriot Audio Peerless Perfeo Phantom Pharaon Philips Phoenix Gold Pioneer Planet Audio Playme Pleervox PolkAudio Power Acoustik PPI Premiera Premium Accesso.. Prestige Prestigio Pride Prology Rainbow Raptor Rcf RE Audio RECXON REVOLT by Audio.. Rockford Fosgat.. Rolsen Roximo RTO Sanyo Saturn ScanSpeak Scher-Khan SHERIFF Sho-me Signat SilverStone F1 Skar SKYLOR Slimtec SMART Sony Sound Quest Soundmax Soundstatus Soundstream SP Audio SPL SPL-Laboratory Star StarLine Stealth Steg Stinger Street Storm Subini Sundown Audio Supra SWAT TAKARA TchernovAudio C.. Teac Telefunken TeXet Tiger Shark Tomahawk TrendVision TRINITY UNIPOINT United URAL Urive Varta VDO VDO-Dayton Velas Vibe Videosvidetel Videovox Vieta Vifa Vtrek Waeco Whistler X-Driven X-Program by DL.. xDevice XM Xtant Yurson Zapco ZZX Каркам Качок Компопласт КУЯЛЬНИК Мирком МойМеханик Триада ЯУЗА µ-Dimension

Есть одно качество, отличающее сигнализацию Pantera от многих конкурирующих решений. Для построения систем с автозапуском оборудование Pantera подойдет лучше, чем что-либо другое. Допустим, автоматический запуск временно не нужен. Тогда, можно не подключать 6-контактный разъем, установленный на основном модуле. Дооборудовать систему автозапуском вы сможете в любой момент, просто подсоединив 2-3 провода. Схема подключения приводится изготовителем.

Что представляет собой «Пантера»

Возможно, у вас есть опыт в установке автомобильных сигналок, в том числе оборудованных автозапуском. Тогда вам известно, что питание на основной модуль подается через разъем, содержащий 6 отдельных контактов. Для охранных систем Рantera все будет по-другому:

Файлы и сайт pantera.ru

Сигнализация Pantera рассматриваемой здесь модели не работает без оборудования, поставляемого в комплекте с ней. Комплект содержит набор следующих устройств:

Основной модуль автосигнализации Пантера SLK;
Комплект брелков: один основной пульт, один дополнительный;
Клеммник Molex с проводкой на 16 контактов;
Клеммник Molex для подключения к модулю ЦЗ либо напрямую к актуаторам по схеме «с двумя реле»;
Датчик удара;
Силовой клеммник, используемый только в схеме с автозапуском;
Модуль сирены;
Модуль радио с двусторонней связью;
Терморезистор;
Светодиод;
Кнопочный выключатель Valet;
Руководство, текст которого повторяет содержимое файлов, которые можно скачать.

На фото показана упаковка, в которую набор помещается.

Фирменная упаковка

Терморезистор выглядит как «ушко», закрепляемое на кожухе. Разъемы для подключения всех модулей расположены на основном блоке.

Анализируя отзывы, можно понять, что сами владельцы не всегда довольны качеством изготовления разъемов. Известны и случаи, когда «слетала» прошивка. Скачать ее образ, притом, нельзя.

Охранные возможности системы SLK-868RS

Используя охранный комплекс, наделенный обратной связью, можно контролировать температуру двигателя, заряд АКБ и т.д. К подобным системам относятся и сигнализации Pantera, в том числе модель SLK-868. Но с ее помощью владелец узнает только температуру ДВС. Зато, множество опций в ней активируется дистанционно, а поставить авто на охрану получится даже в отсутствие брелков. Управление автозапуском, в том числе продление работы двигателя, тоже можно осуществлять на дистанции.

Основной блок SLK-868RS

На большом расстоянии от авто брелок может только принимать сообщения, но не отдавать команды. В таких случаях кнопки брелков нельзя нажимать много раз (больше 50), иначе теряется синхронизация. Данное свойство характерно для систем, использующих динамический код вместо диалогового. Чтобы исправить ошибку, дважды нажимают клавишу «Закрыть» либо «Открыть», находясь на малой дистанции от авто. Заметим, что совет подходит только для сигнализаций Pantera.

Есть одно важное обстоятельство. Устойчивой обратной связью, то есть возможностью получать сообщения, пульт будет обладать и при отсутствии синхронизации. Тут беспокоиться особо не о чем.

Лирическое отступление

Выше говорилось, что для сигнализаций Pantera рассматриваемой модели скачать можно все, кроме прошивок. В действительности образ прошивки хранится в памяти EEPROM, а в его последних байтах записаны параметры пользователя. В моменты записи могут возникать ошибки, и тогда значения сохраняются неверно. Отдельные фирмы берутся решать проблему.

Восстановление образа прошивок

По идее, скачать микрокод для сигнализаций вам не позволит ни один изготовитель. А прошивку брелока предлагают скачать только «хакеры». В ней, между прочим, находятся значения «ключей». Новый брелок можно прописать в блок сигналки, при этом «ключи» передаются ей по радиоканалу. Внутрь брелока они записаны изготовителем и являются секретными.

Схемы подключения сигнализации SLK-868RS

Если вам не нужно оборудовать мотор автозапуском, подключайте только основной разъем (16 PIN). На его «красный» (PIN 2), а также на «красно-белый» шнур подается питание. В общем, нужно реализовать схему:

Как подключить питание

О назначении других проводов рассказывается дальше.

Слаботочные разъемы сигналки

Распайка основного клеммника

«Зелено-черный» шнур подключают к концевику капота, но в параллель можно включить терморезистор. А через «фиолетово-желтый» провод система определяет, есть ли «12 Вольт» на стартере. Подсоедините шнур к контакту «50» замка.

Назначение некоторых проводов придется программировать. Для сигналок Pantera подойдет инструкция:

Если «фиолетово-белый» шнур подключен к таходатчику, то функции «9» присваивают значение «2» (по умолчанию задано «3»);
Чтобы «желто-черный» провод управлял обходчиком, опции «13» придают значение «2»;
Назначение «коричнево-белого» шнура задает опция «12». Для авто с МКП устанавливают значение «2» (сначала задано «1»).

Допустим, микрик на «коричнево-белом» кабеле наделен связью с «массой», то есть используется сигнал обратной (минусовой) полярности. Тогда, обязательно выполните пункт «3». В руководстве приводят и поясняющие схемы.

Как подключать слаботочные цепи

«Коричневый» шнур можно подключить к микрику актуатора (опция «2-2»). Тогда этот кабель не должен обладать связью с микриками дверей. Замыкание на «массу» вызовет отпирание ЦЗ.

Распиновка разъема ЦЗ

Подключение силового разъема

Чтобы реализовать схему с автозапуском, подключают 6-контактный «силовой» клеммник:

Разъем 6 контактов, подключение

На контакте IGN2 при запуске стартера отсутствует «+12 Вольт». Если в замке есть контакт IGN3, коммутирующий напряжение обратной полярности, подключают реле. Но читая отзывы, можно понять, что подобный вариант – нежелателен.

Связью с контактом «50» сигналка обладает благодаря слаботочному шнуру. А ток на стартер подается по «фиолетовому» проводу. Можно выполнить монтаж в обратной последовательности, восстановив цепь разрыва. Тогда получится система без автозапуска.

Программируем сигналку самостоятельно

Список всех опций и значений приводится в руководстве монтажника:

Таблицу составил изготовитель оборудования Pantera, а подходит она для одной модели – SLK-868RS. Можете скачать картинку и выполнить масштабирование. Шрифт читабелен.

Управляющий режим включают, когда автомобиль снят с охраны:

Ключ перемещают по меткам ON-ACC-ON;
Жмут Valet, ключ переводят на ACC, на ON, жмут Valet снова;
Жмут Valet трижды;
После сигнала – ключ на ACC;
После длинного сигнала – на ON;
Удерживают Valet 3 секунды;
Нажатиями кнопки Valet выбирают номер опции.

Нет разницы, используется ли пульт с обратной связью или дополнительный. Значение 1 задает клавиша «Закрыть», значение 2 – «Открыть». А 3 и 4 – двойное и тройное нажатие «Открыть».

Если нужна система с автозапуском и эта опция действительно будет использоваться, подключайте к сигналке таходатчик. Читая отзывы, вы поймете, что другие варианты ненадежны.

Видео с обзором модели SLK-868RS

Охранный комплекс Пантера SLK-868RS представляет собой современное устройство по защите автомобиля по всем фронтам. Причем позиционируется данная сигнализации в средней ценовой категории. Эта модель соответствует всем необходимым требованиям, необходимым для хорошей защиты в любых условиях.

Несмотря на то, что 868 модель вышла в свет в далеком 2014 году, она до сих пор производится и продается, причем спрос на неё всегда есть, а сейчас уже появилась вторая версия модели. Не это ли рецепт успеха?

ВНИМАНИЕ!
Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Охранный комплекс Pantera совместим с любыми марками автомобилей, любыми типами двигателей и коробками передач. Сигнализация обеспечивает устойчивый сигнал даже в самых сложных условиях и остается отзывчивой на подземных стоянках и в условиях городских радиопомех.
Рассмотрим ряд охранных функций, предлагаемых производителем в этой модели:

наличие иммобилайзера;
обход неисправных зон и самодиагностика системы;
наличие дополнительных выходных каналов для блокировки двигателя (2 канала);
«бесшумный» режим охраны (только световая индикация);
память на последние (1-2) срабатывания датчиков с отображением сработанной зоны охраны;
возможность выбора отключаемой зоны датчиков;
удаленный контроль через системы BiLarm/GSM;
«умный» режим антиограбления;
двухэтапный режим снятия с охраны;
режим «паника»;
радиус управления — 1км (для основного брелока, 0,7км — для дополнительного);
радиус оповещения — до 2 км(для основного брелока, 1,1 км — для дополнительного).

Как можно видеть — все необходимые функции, такие как иммобилайзер, двусторонняя связь, дополнительные блокировки и возможность отслеживания транспорта посредством GPS присутствуют. Кстати говоря, цифры 868 в названии модели не что иное как частота радиоканала.

К остальным же, «эксплуатационным» преимуществам этой сигнализации можно отнести:

автозапуск двигателя с возможностью программирования (по температуре, по таймеру);
программирование времени работы двигателя;
удаленный контроль состояния автомобиля (температура в салоне, индикатор давления масла, показания тахометра);
наличие турботаймера;
индикация состояния батарейки основного брелока (с предупреждением);
охрана в режиме «прогрев» (при работающем двигателе на холостом ходу);
функция «поиск авто»;
функция «вызов владельца»;
функция «комфорт»;
возможность запирания дверей «по зажиганию»;
дополнительные выходы управления устройствами (багажник, реле и т. д.);
сервисный режим Valet;
возможность подключения дополнительного датчика охраны.

Пользователи особенно выделяют качество исполнения и работу системы автозапуска, у «Пантер» она не всегда удачная, но конкретно у этой модели — выше всяких похвал.
Также нельзя не отметить и следующие факты:

попала в ТОП-10 лучших сигнализаций по состоянию на сентябрь 2014 года;
попала в ТОП-10 лучших сигнализаций с автозапуском на 2017 год.

22.07.2013

433 или 868 мегагерц?

Все чаще автомобильные сигнализации используют для связи между машиной и брелоком не традиционную частоту 433 мегагерц, а более высокую — 868 мегагерц. Что это за новый тренд и какие преимущества получает владелец охранной системы, радиоканал которой работает на этой частоте?

Все мы знаем, что рост частот в компьютерах, в мобильной связи и в прочей современной технике наглядно отражает для обывателя этапы её эволюции. Прогресс затронул и автомобильные охранные системы — появляется все больше моделей с частотой 868 МГц. На эту же частоту постепенно мигрируют стационарные системы охраны для помещений и пожарные сигнализации. В чем смысл такого «частотного реформирования»? Autostudio с удовольствием вам расскажет все в деталях.

Чем плох диапазон 433 МГц?

Во всем мире существуют диапазоны радиочастот, отведенные для безлицензионного использования. Один из самых популярных среди них — 433 МГц. Этот диапазон простирается от 433 до 447 МГц, и удобен тем, что если мощность передатчиков радиооборудования не превышает 10 милливатт, то конечному покупателю не требуется договариваться с радиочастотными службами о разрешениях и лицензиях. Помимо безлицензионности 433 МГц привлекателен хорошим радиусом действия в городской застройке и компактными размерами антенн, вследствие чего на частоте 433,92 МГц до недавнего времени работало подавляющее большинство брелоков автосигнализаций.

Со временем популярность и массовость не могли не сказаться на загрязнении частоты. Всевозможное оборудование, функционирующее вблизи 433 МГц, создает существенные помехи друг другу, ухудшающие стабильность работы, а то и вовсе прерывающие её. Пульты управления шлагбаумами и воротами, устройства для регулировки освещения и радиоуправляемые розетки, детские игрушки и портативные радиостанции — все это и множество другой аппаратуры использует диапазон 433 МГц. Даже домашние погодные станции имеют располагаемый за окном беспроводной датчик давления, температуры и влажности, который связывается с базовым блоком на частоте 433 МГц. И в результате многие автовладельцы больших городов уже столкнулись с ситуациями, в которых машина не реагирует на исправный брелок в зоне сильных радиопомех или, при наличии функции контроля канала, поднимает тревогу, не сумев подтвердить связь. Бывали прецеденты, когда автомобиль приходилось вручную или на тросе вытаскивать из зоны помехи, и только после этого его удавалось снять с охраны и завести.

Радиооборудования вокруг нас становится с каждым годом все больше, и улучшения ситуации с помехами не предвидится — только наоборот. Поэтому одним из методов борьбы со сложившейся ситуацией является переход на новый диапазон — не засоренный помехами, обладающий всеми достоинствами нынешнего, и в чем-то даже его превосходящий. Речь идет о диапазоне от 868 до 870 мегагерц, который принято называть просто 868 МГц.

Как и 433 МГц, он является безлицензионным, и открыт для использования в большинстве стран мира и в России. Разрешенная мощность в нем составляет все те же 10 милливатт, но проникающая способность радиоволн выше, а ценные метры дальности действия не съедаются помехами, обеспечивая высочайшую защиту — как от случайных, так и от преднамеренных помех. Да и антенны передающих устройств (брелоков и меток) становятся еще меньше, и без ущерба для эффективности часто полностью прячутся внутри брелоков, уменьшая риск поломки и делая устройства эргономичнее.

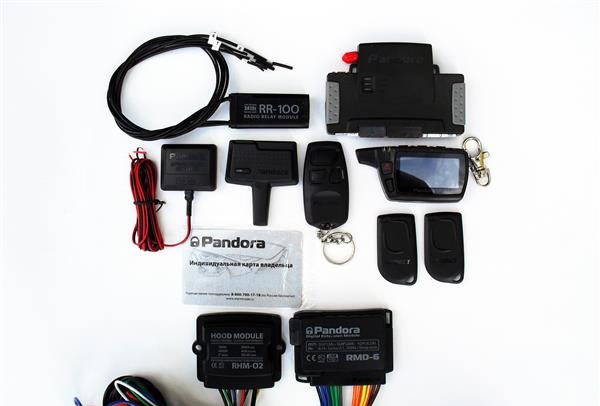

Высокочастотные сигнализации появляются как у флагманов рынка (к примеру, Pandora DXL 5000 new), так и прочих брендов (Alligator CM-30G, Sheriff ZX-1095, Tomahawk 9.5, Pantera SLK-868RS и т.д.). Многие производители автосигнализаций, работающих в диапазоне 868 МГц, уже обещают до 1000 метров дальности подачи команд с брелока, и до 5000 метров — обратной связи от машины к брелоку. Хотя, конечно же, несмотря на то, что при прочих равных 868 дальнобойнее, чем 433, нельзя забывать, что все эти «маркетинговые километры» проявляются лишь в неких идеально-виртуальных условиях, и в реальности могут быть значительно ниже.

Есть ли альтернатива?

Разработчиков автомобильного охранного оборудования также весьма привлекает диапазон 2,4 ГГц. Хотя это и относительно загруженный диапазон (на этих частотах работают Wi-Fi-интерфейсы компьютеров, смартфонов, точек доступа и т.п.), но при этом и чрезвычайно дальнобойный. Сегодня на 2,4 ГГц уже успешно работают метки иммобилайзеров, рассчитанные на сверхмалый радиус действия в 2-3 метра, но на этой же частоте вполне возможно обеспечить надежную работу брелков на расстоянии около километра — причем километра в реальных условиях, а не в лабораторных. Волны 2,4 ГГц слабо затухают в городской архитектуре, отлично переотражаются и имеют существенно больше шансов дойти до цели при прочих равных условиях, нежели более низкочастотные.

Впрочем, какой бы ни была частота радиоканала, дальнобойность мобильной связи пока вне конкуренции. В моделях сигнализаций, где присутствует GSM-модуль, брелок играет вторичную вспомогательную роль (а иногда и вовсе отсутствует), и, безусловно, проигрывает мобильному телефону в дальности связи. Телефон позволяет быть на связи со своим автомобилем практически всегда и из любого места — будь то оповещение владельца о происходящих тревожных событиях, получение информации о температуре двигателя или напряжении аккумулятора, передача команд, типа дистанционного запуска, прослушивание звуков в салоне и рядом с машиной в режиме реального времени или мониторинг её местоположения.

Loading…

Источник

Страница 1 из 47

Страница 2 из 47

Поздравляем вас с приобретением охранной системы экстра класса Pantera! Данная система разработана с расчетом на использование в течении многих лет, не нуждаясь в ремонте или замене. Данная охранная система (автосигнализация) представляет собой сложное электронное устройство. Монтаж, подключение и

Страница 3 из 47

Содержание Функции системы ……………………………………………………………………………………………………………………………………..3 Функции кнопок передатчиком системы

Страница 4 из 47

Стандартные функции системы: Один 5-кнопочный программируемый передатчик с двусторонней связью и ЖК-дисплеем Один 4-кнопочный программируемых брелок-передатчик Радиус действия в режиме управления до 1000 м* Радиус действия в

Страница 5 из 47

Функции системы дистанционного запуска двигателя: Полная совместимость как с автоматической, так и с ручной трансмиссией Совместимость с бензиновым и дизельным двигателем Возможность продления времени работы двигателя с помощью передатчика Функция ShortStop: постановка системы

Страница 6 из 47

Функции кнопок брелков-передатчиков системы описаны в таблице ниже: ФУНКЦИЯ КНОПКА (КОМБИНАЦИЯ КНОПОК) Дистанционная основная постановка на охрану или дистанционное запирание дверей (в режиме Valet или при включенном зажигании) Нажать и отпустить Постановка на охрану с отключением зоны

Страница 7 из 47

ФУНКЦИЯ КНОПКА (КОМБИНАЦИЯ КНОПОК) Дистанционный запуск / отключение двигателя, активизация функции «Short Stop» ПРИМЕЧАНИЕ Нажать последовательно в течение 3 секунд , Продление времени работы двигателя на 1 цикл Нажать и отпустить Продление времени работы двигателя до неограниченного Нажать

Страница 8 из 47

Описание работы функций охранной системы Активная постановка на охрану 1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник. 2. Нажмите и отпустите кнопку передатчика один раз. 3. Вы услышите 1 сигнал сирены, указатели поворота включатся 1 раз, система включит цепи

Страница 9 из 47

♦ Символ обойденной зоны будет мигать до тех пор, пока зона остается активной или до момента снятия системы с охраны. Через 3 секунды после того, как обойденная цепь перестанет быть активной, система автоматически сама возьмет ее под охрану, а на ЖК-дисплее передатчика 2 раза включится символы фар

Страница 10 из 47

Пассивная постановка системы на охрану 1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник. 2. Как только будет закрыта последняя дверь, сирена подаст 1 короткий сигнал, динамик передатчика подаст 1 короткий сигнал и/или 1 раз включится встроенный вибратор. СИД

Страница 11 из 47

Если зажигание будет выключено, то через 30 секунд режим тревоги выключится до следующей попытки завести двигатель. Если же зажигание останется включенным – режим тревоги продолжится, но не более 3 минут. Затем режим тревоги выключится, но двигатель останется заблокированным. Для отключения режима

Страница 12 из 47

Указатели поворота включатся еще 3 раза, подтверждая, что и зона предупреждения, и основные зоны датчиков системы отключены до следующей постановки системы на охрану. Отключение зон датчиков будет автоматически отменяться при срабатывании системы от включения зажигания, открывания двери, капота или

Страница 13 из 47

Указатели поворота включатся 4 раза, подтверждая включение “бесшумного” режима охраны; система включит цепи блокировки двигателя, двери автомобиля будут заперты (если установлены дополнительные реле и электроприводы замков), автоматически закроются окна автомобиля (если данная функция установлена и

Страница 14 из 47

ИНДИКАЦИЯ НА ЖК-ДИСПЛЕЕ ЗОНА ОХРАНЫ / ПРИЧИНА СРАБАТЫВАНИЯ СИСТЕМЫ Основная зона датчика удара (датчик 1) Основная зона дополнительного датчика (датчик 2) Попытка открыть багажник автомобиля Попытка открыть одну из дверей автомобиля Попытка открыть капот автомобиля Попытка включить зажигание

Страница 15 из 47

Снятие системы с охраны 1. Нажмите и отпустите кнопку передатчика один раз. 2. Вы услышите 2 сигнала сирены, указатели поворота включатся 2 раза, система отключит цепи блокировки двигателя, двери автомобиля отопрутся (если установлены электроприводы замков). 3. Динамик передатчика подаст 2 коротких

Страница 16 из 47

3. Динамик передатчика подаст 2 коротких сигнала и/или 2 раза включится встроенный вибратор. На ЖК-дисплее передатчика символ индикатор сменится символом и включится . 4. СИД системы начнет быстро мигать, вместо индикатора включится индикатор , причем часть будет мигать, показывая, что начался

Страница 17 из 47

Автоматическая повторная постановка системы на охрану Если после снятия системы с охраны двери, капот или багажник автомобиля не открывались и зажигание не включалось, система автоматически вновь встанет в режим охраны через 30 секунд и запрет двери авбудет мигать томобиля. При этом в течение 30

Страница 18 из 47

Зона 2 2 раза через паузу триггер багажника Зона 3 3 раза через паузу триггер двери (+/-) Зона 4 4 раза через паузу вход цепи зажигания Зона 5 5 раз через паузу основная зона дополнительного датчика (датчик 2) Зона 6 6 раз через паузу триггер капота Зона 7 15 раз через паузу отключение питания

Страница 19 из 47

Режим VALET. Дистанционное включение режима VALET. Кнопочный выключатель Valet используется для того, чтобы включить сервисный режим Valet (т.е. временно отключить охранные функции системы) если, например, Вам необходимо оставить автомобиль на станции технического обслуживания. При этом Вы сможете

Страница 20 из 47

♦ Сирена подаст 2 коротких сигнала и СИД системы погаснет. Прозвучит мелодия выключения режимов и/или 1 раз включится встроенный вибратор, а на ЖКдисплее передатчика выключится индикатор . ВНИМАНИЕ: Не забывайте отключать режим Valet. Это гарантирует постоянную охрану Вашего автомобиля. Аварийное

Страница 21 из 47

♦ В течение 15 секунд выключите и вновь включите зажигание. Если был введен правильный код, режим тревоги отключится и Вы сможете завести автомобиль. Примечание: Если режим охраны не выключится после введения Вашего персонального кода, возможно 15-секундный интервал времени был превышен или был

Страница 22 из 47

Функция защиты от ложных срабатываний FAPCTM Для того чтобы по возможности избежать частых ложных срабатываний системы, вызванных неисправным концевым выключателем, раскатами грома и т.д. данная система использует усовершенствованную функцию защиты от ложных срабатываний, которая работает следующим

Страница 23 из 47

Дистанционный режим “Паника” Одновременное нажатие кнопки и кнопки передатчика при выключенном зажигании служит для включения и выключения дистанционного режима “Паника” когда система находится в режиме охраны или снята с охраны. Для этого: При выключенном зажигании нажмите кнопку и кнопку

Страница 24 из 47

Отключение режима Anti-HiJack (AVRTM): ВНИМАНИЕ: После того, как функция Anti-HiJack (AVRTM) была включена, ее больше нельзя будет отключить с помощью брелока-передатчика системы, независимо от того, сработала функция или нет. Таким образом, после того функция Anti-HiJack (AVRTM) была

Страница 25 из 47

2) Помимо описанной выше функции дистанционного отпирания замка крышки багажника, выход канала 2 системы может также использоваться для управления различными дополнительными устройствами. Для этого режим работы выхода канала 2 системы может быть запрограммирован при установке как: ♦ “импульсный”

Страница 26 из 47

Дистанционное управление дополнительными устройствами (канал 3) Данная система имеет дополнительный 3-й канал, который позволяет управлять различными дополнительными устройствами в любое время (при включенном или при выключенном режиме охраны, при включенном или при выключенном зажигании и т.д.).

Страница 27 из 47

УПРАВЛЕНИЕ СИСТЕМОЙ ДИСТАНЦИОННОГО ЗАПУСКА ДВИГАТЕЛЯ Функция дистанционного запуска позволяет дистанционно запустить двигатель автомобиля и контролировать его работу в течение запрограммированного периода времени. Это позволяет заранее прогревать двигатель автомобиля, а также устанавливать

Страница 28 из 47

Примечание: во время работы двигателя Вы можете посмотреть текущее время. Для этого нажмите кнопку 5-кнопочного передатчика. Индикация текущего времени включится на 3 секунды и затем опять продолжится индикация обратного отсчета времени работы двигателя. Примечание: Данная система совместима с

Страница 29 из 47

Дистанционная остановка двигателя автомобиля Вы можете в любой момент дистанционно остановить двигатель автомобиля, работающий под управлением системы дистанционного запуска, нажав последовательно в течение 3 секунд кнопку брелокапередатчика 2 раза. Прозвучит мелодия выключения режимов или на 2

Страница 30 из 47

Динамик передатчика подаст 1 короткий сигнал и/или 1 раз включится встроенный вибратор, и на ЖКдисплее передатчика символы ся, и включится символ автоматически. и сменятся символами и . Символ выключит- , подтверждающий, что двигатель может быть запущен дистанционно или ВНИМАНИЕ: Если система

Страница 31 из 47

Для отключения режима “Short Stop”: 1. Снимите систему с охраны с помощью передатчика. 2. Сядьте в автомобиль, но не нажимайте педаль тормоза и не переключайте рычаг управления передач. 3. Вставьте ключ в замок зажигания и поверните его в положение «зажигание». 4. Если у Вас автоматическая коробка

Страница 32 из 47

Функции автоматического запуска двигателя ВНИМАНИЕ: Данные функции должны использоваться только в том случае, если автомобиль припаркован на улице. Никогда не используйте данные функции, когда автомобиль припаркован в закрытом помещении, например, в гараже. Вы можете использовать следующие функции

Страница 33 из 47

ВНИМАНИЕ: Если система установлена на автомобиле с ручной коробкой передач, то для использования любой из функций автоматического запуска двигателя необходимо будет каждый раз перед постановкой системы на охрану выполнить процедуру “Safe Start”. Описание работы функций автоматического запуска

Страница 34 из 47

Функция автоматического запуска двигателя каждые 24 часа Вы можете использовать функцию автоматического запуска двигателя автомобиля каждые сутки. После включения данной функции (на ЖК-дисплее передатчика включен символ ) система будет автоматически запускать двигатель через каждые 24 часа в то же

Страница 35 из 47

Диагностика причин выключения двигателя Для обеспечения правильной работы двигателя автомобиля и предотвращения случайного повреждения двигателя и его узлов, а также для обеспечения максимального уровня безопасности при работе двигателя автомобиля под управлением системы дистанционного запуска, в

Страница 36 из 47

ОПИСАНИЕ СПЕЦИАЛЬНЫХ ФУНКЦИЙ 5-КНОПОЧНОГО БРЕЛОКА-ПЕРЕДАТЧИКА Включение подсветки ЖК-дисплея передатчика При нажатии кнопки чика. 5-кнопочного передатчика на 5 секунд включится подсветка ЖК-дисплея передат- Проверка текущего состояния системы / Проверка наличия 2-сторонней связи Данная команда

Страница 37 из 47

Контроль температуры двигателя Нажмите одновременно кнопки и передатчика. Прозвучит мелодия включения режимов и на ЖК-дисплее передатчика на 5 секунд включится индикация температуры в моторном отсеке автомобиля на текущий момент. Также в это время будет мигать символ капота. Включение/выключение

Страница 38 из 47

Режим экономии потребления питания Для экономии питания и продления срока службы элементов питания передатчика с 2-сторонней связью предусмотрен специальный режим, после включения которого приемник передатчика с 2-сторонней связью будет временно отключен. В этом режиме Вы не будете получать

Страница 39 из 47

Включение таймера обратного отсчета При включении данного режима таймер начнет обратный отсчет запрограммированного периода времени. Данная функция может использоваться, например, при платной почасовой парковке автомобиля. В течение времени работы таймера на дисплее будет постоянно показываться

Страница 40 из 47

Программирование режимов работы брелока-передатчика с 2-сторонней связью Внимание! Помните, что каждая операция должна быть выполнена в течение 15 секунд после предыдущей операции. Если 15-секундный интервал превышен, передатчик автоматически выйдет из режима настройки. РЕЖИМ / ФУНКЦИЯ ПЕРЕДАТЧИКА

Страница 41 из 47

Нажмите и отпустите кнопку Установка таймера обратного отсчета: минуты мигает значение минут и включен —— символ Нажмите и отпустите кнопку Выбор мелодии окончания таймера обратного отсчета для перехода к установке минут таймера обратного отсчета для увеличеНажимайте кнопку ния значения минут

Страница 42 из 47

Примечание: Если Ваш персональный код состоит только из одной цифры – пропустите следующий шаг. ♦ В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 2-й цифре Вашего персонального кода (заводская установка – 1 раз), затем выключите и вновь включите зажигание.

Страница 43 из 47

Техническое обслуживание Для правильного и надежного функционирования автосигнализации необходимо: 1. Следить за состоянием концевых выключателей дверей (управление салонным светом), капота и багажника. Рекомендуется регулярно смазывать концевые выключатели, в случае неисправности менять. 2. Для

Страница 44 из 47

Сведения об установке Автомобиль ________________________________________ Дата установки ______________________________________ Фирма установщик ___________________________________ Схема расположения элементов системы Элемент системы Место расположения Блок управления Датчик перемещения

Страница 45 из 47

ЗНАЧЕНИЯ СИГНАЛОВ СВЕТОДИОДНОГО ИНДИКАТОРА (СИД): Часто мигает Медленно мигает Очень медленно мигает Горит постоянно Горит в течение 5 секунд при включенном зажигании 1 вспышка … пауза… и т.д. 2 вспышки … пауза… и т.д. 3 вспышки … пауза… и т.д. 4 вспышки … пауза… и т.д. 5 вспышек

Страница 46 из 47

Страница 47 из 47

Источник
