ANCEL Car HUD P10 не просто инструмент сканера для выключения освещения двигателя, на самом деле, это профессиональный инструмент отображения. Может отображать данные, такие как скорость автомобиля, обороты двигателя, температура воды, напряжение, мгновенный расход топлива, средний расход топлива и т. Д. С 2,6-дюймовым TFT LCD многоцветным интеллектуальным дисплеем. (Работает только 12V 16pin автомобили)

— P10 7 Различные функции пользовательского интерфейса: 1. Скорость (Фактическая скорость транспортного средства при движении) 2. Спутниковое время (время спутника РТК, то же самое, что и часы) 3. Количество спутников (чем больше спутниковых номеров, тем точнее данные) 4. Направление движения (E-East W-West S-South N-North) 5. Высота (Спутник не будет зависеть от погоды, и это высокая точность позиционирования) 6. Мгновенное напряжение (Напряжение не может быть меньше 10V во время вождения)

— P10 Список функций: 1. Первое сканирование покажет протокол транспортного средства 2. Ускорение конкурентного режима 3. Тест производительности тормоза 4. Можно прочитать всю информацию потока данных автомобиля 5. Богатый контент: 6. Дисплей rPM двигателя 7. Мгновенное расход топлива 8. Время вождения 9. Сигнализация низкого напряжения 10. Сигнализация высокой температуры воды 11. Сигнализация превышения скорости 12. Сигнализация кода неисправности двигателя 13. Устраните код неисправности 14. Свободно переключайтесь между километрами и милями

— P10 OBD2 функции не совместимы с:

1. Европейские/американские автомобили, произведенные до 2004 года, и азиатские автомобили, произведенные до 2007 года.

2. Американские производители автомобилей не для Dodge, не для Jeep, и все автомобили до 2004 года.

3. Франция производителей автомобилей не для FAT, не для DS, не для PEUGEOT, не для Citroen, не для Renault и так далее.

4. Японские производители автомобилей не для SUZUKI, не для MAZDA, и все автомобили до 2008 года.

5. Корейские производители автомобилей не для KIA, не для Hyundai (некоторые модели).

6. Масло и электричество смешивания, дизельный автомобиль, пикап, внедорожник, ORV.

Примечание: Для конкретных моделей автомобилей, которые не поддерживаются, пожалуйста, проверьте изображение продукта.

— пакетов: 1 х ANCEL Автомобиль HUD P10 1 x кабель 1 x Box 1 x Инструкция по эксплуатации

ANCEL Car HUD P10 не просто инструмент сканера для выключения освещения двигателя, на самом деле, это профессиональный инструмент отображения. Может отображать данные, такие как скорость автомобиля, обороты двигателя, температура воды, напряжение, мгновенный расход топлива, средний расход топлива и т. Д. С 2,6-дюймовым TFT LCD многоцветным интеллектуальным дисплеем. (Работает только 12V 16pin автомобили)

— P10 7 Различные функции пользовательского интерфейса: 1. Скорость (Фактическая скорость транспортного средства при движении) 2. Спутниковое время (время спутника РТК, то же самое, что и часы) 3. Количество спутников (чем больше спутниковых номеров, тем точнее данные) 4. Направление движения (E-East W-West S-South N-North) 5. Высота (Спутник не будет зависеть от погоды, и это высокая точность позиционирования) 6. Мгновенное напряжение (Напряжение не может быть меньше 10V во время вождения)

— P10 Список функций: 1. Первое сканирование покажет протокол транспортного средства 2. Ускорение конкурентного режима 3. Тест производительности тормоза 4. Можно прочитать всю информацию потока данных автомобиля 5. Богатый контент: 6. Дисплей rPM двигателя 7. Мгновенное расход топлива 8. Время вождения 9. Сигнализация низкого напряжения 10. Сигнализация высокой температуры воды 11. Сигнализация превышения скорости 12. Сигнализация кода неисправности двигателя 13. Устраните код неисправности 14. Свободно переключайтесь между километрами и милями

— P10 OBD2 функции не совместимы с:

1. Европейские/американские автомобили, произведенные до 2004 года, и азиатские автомобили, произведенные до 2007 года.

2. Американские производители автомобилей не для Dodge, не для Jeep, и все автомобили до 2004 года.

3. Франция производителей автомобилей не для FAT, не для DS, не для PEUGEOT, не для Citroen, не для Renault и так далее.

4. Японские производители автомобилей не для SUZUKI, не для MAZDA, и все автомобили до 2008 года.

5. Корейские производители автомобилей не для KIA, не для Hyundai (некоторые модели).

6. Масло и электричество смешивания, дизельный автомобиль, пикап, внедорожник, ORV.

Примечание: Для конкретных моделей автомобилей, которые не поддерживаются, пожалуйста, проверьте изображение продукта.

— пакетов: 1 х ANCEL Автомобиль HUD P10 1 x кабель 1 x Box 1 x Инструкция по эксплуатации

После неудачного опыта с AUTOOL X50 Plus, всё же хотелось заиметь аналогичный рабочий девайс. Понимаю, что предыдущий комп вероятно был «сырой» — он не выдавал показания, например, ДМРВ и других датчиков, но обновить его прошивку нет никакой возможности. Возможно на другом авто он и будет работать, но не с Маздой.
На Али засветился новый аналогичный девайс — Р10, новинка 2018 года, от производителя VJOYCAR. По картинкам, визуально, меню другое — значит и прошивка, возможно, оригинальная, в отзывах присутствует владелец CX-5 — у него работает нормально. Решил купить. Кстати, у продавца в таком же корпусе есть еще и другая модель — Т600. Отличается принципом работы — это скорее маршрутный компьютер, данные получает по GPS, к OBDII не подключается.

В комплекте всё по стандарту — комп, кабель, липучка на панель и инструкция.

В сравнение с предыдущим компом — этот компактнее и моднее. Но в левый кармашек панели всё равно не лезет. При более глубоком знакомстве постоянно наталкивался на одинаковые решения. Такой же кабель и система управления джойстиком. Только джойстик переехал назад. Там же, как и прежде, находится датчик света для регулировки подсветки экрана. Интерфейс переработан, Много нового, но менюшки по замерам разгона и торможения выглядят, как прежде. Есть ощущение, что разрабатывал оба компа один и тот же инженер. Новый — работа над ошибками. Надеюсь и OBDII подружили получше.

Теперь можно выставить рабочий экран на любой вкус, причем в некоторых можно изменять, какие параметры выводить.
Как и раньше, можно выставить порог тревоги по температуре двигателя, превышению максимальных оборотов двигателя(не знаю зачем), минимальное напряжение аккумулятора, превышение скорости. Комп, как и раньше засыпает при выключении зажигания. Так же, присутствует возможность сканирования на ошибки и их стирание.

Главное — прибор дополнительно выдает какие то показания с датчиков. Негусто, но есть. Кому интересно — зацените на коллаже из экранчиков выше.
Брал здесь: Страничка на Али
Пока всё нормально, глюков по машине не замечено, будем дальше тестить.

Гости, рекомендуем зайти на сайт, тогда не будет такой навязчивой рекламы! • • RSS

Основные положения инструкции:

ФУНКЦИИ 1. Доступен для автомобилей с портом OBD2 и EUOBD (система автоматической диагностики автомобиля), подключай и пользуйся

2. TFT LCD многоцветный умный дисплей

3. Первое сканирование покажет протокол транспортного средства

4. Многофункциональный или простой режим отображения, можно легко переключать

5. Добавить новые функции: режим ускорения, тест производительности тормозов, можно прочитать всю информацию о потоке данных автомобиля

6. Много функций: скорость автомобиля, обороты двигателя, температура охлаждающей жидкости, напряжение, мгновенный расход топлива, средний расход топлива, расстояние в пути, общей пробег, время вождения, турбо-давление, соотношение воздух/топливо, температура масла, сигнал низкого напряжения, сигнал высокой температуры охлаждающей жидкости, сигнал превышения скорости, сигнал кодов ошибок двигателя, удаление кодов ошибок, легкое переключение между километрами и милями.

Функции и клавиши 1. Индикатор выполнения: значок расхода топлива LHK по умолчанию, может быть изменен на значок оборотов.

2. Экран с несколькими функциями: можно выбрать другой режим отображения.

3. Область цифрового дисплея: по умолчанию часы, когда он находится в режиме одиночного дисплея, потяните кнопку влево, чтобы переключиться на функцию RPM.

4. Кнопка настройки, нажатие влево/вправо, короткое/долгое нажатие

5. Датчик освещенности

Сброс к заводским установкам (Factory set) Нажмите и удерживайте кнопку настройки, чтобы найти настройки системы, а затем коротко нажмите кнопку, чтобы войти в меню, наконец, нажмите вправо, чтобы переключиться на Factory set (заводские установки), нажмите и удерживайте, чтобы сохранить и выйти.

Гости, рекомендуем зайти на сайт, тогда не будет такой навязчивой рекламы! • • RSS

Основные положения инструкции:

ФУНКЦИИ 1. Доступен для автомобилей с портом OBD2 и EUOBD (система автоматической диагностики автомобиля), подключай и пользуйся

2. TFT LCD многоцветный умный дисплей

3. Первое сканирование покажет протокол транспортного средства

4. Многофункциональный или простой режим отображения, можно легко переключать

5. Добавить новые функции: режим ускорения, тест производительности тормозов, можно прочитать всю информацию о потоке данных автомобиля

6. Много функций: скорость автомобиля, обороты двигателя, температура охлаждающей жидкости, напряжение, мгновенный расход топлива, средний расход топлива, расстояние в пути, общей пробег, время вождения, турбо-давление, соотношение воздух/топливо, температура масла, сигнал низкого напряжения, сигнал высокой температуры охлаждающей жидкости, сигнал превышения скорости, сигнал кодов ошибок двигателя, удаление кодов ошибок, легкое переключение между километрами и милями.

Функции и клавиши 1. Индикатор выполнения: значок расхода топлива LHK по умолчанию, может быть изменен на значок оборотов.

2. Экран с несколькими функциями: можно выбрать другой режим отображения.

3. Область цифрового дисплея: по умолчанию часы, когда он находится в режиме одиночного дисплея, потяните кнопку влево, чтобы переключиться на функцию RPM.

4. Кнопка настройки, нажатие влево/вправо, короткое/долгое нажатие

5. Датчик освещенности

Сброс к заводским установкам (Factory set) Нажмите и удерживайте кнопку настройки, чтобы найти настройки системы, а затем коротко нажмите кнопку, чтобы войти в меню, наконец, нажмите вправо, чтобы переключиться на Factory set (заводские установки), нажмите и удерживайте, чтобы сохранить и выйти.

Читайте также:

• Туарег сбросить давление в шинах
• Мусоровоз газ камаз маз выкидывает мусор
• Лансер 9 горит абс
• При включении кондиционера появляется шипение в салоне лачетти
• Короткоходная кулиса на ваз 2107

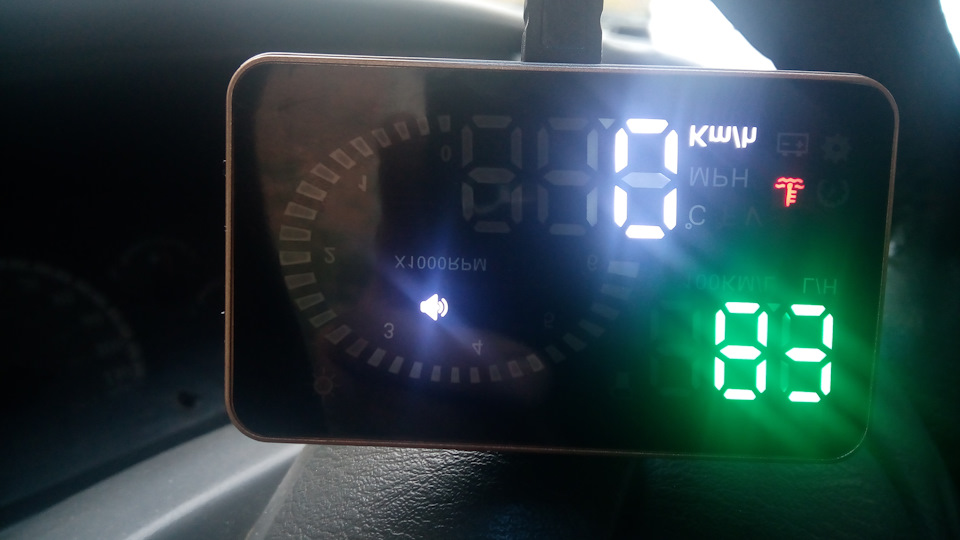

Установил проектор. В инете не нашел настроек, пришлось переводить инструкцию.
При коротком нажатии (двигатель заведен) меняются показания-расход топлива; t* воды или напр.борт сети
Настройка: нажав удерживать кнопку настройки, прибор перейдет в меню.
100 это идентично штатного спидометра, далее можно корректировать если не совпадает скорость
или обороты
0. Спидометр 100% (50-150)
1. тахометр 100 (50-150)
2. расход топлива 100 (50-100)
3. сигнал. о превышении оборотов 50 (10-75) 10=1000…75=7500
4. сигнал. о превышении скорости 0 — скорости выставленной в пункте 5,
1 — сигнал на 60, 80, 100, 120 км/час
5. сигнал ограничения скорость 100 (30-250)
6. режим отображения монитора 0 — вся инфа
1 — то же, но при скорости больше 80 км/час остается скорость и расход
топлива (или t* воды или вольт. борт сети)
2 — скорость и расход топлива (нет круга тахометра)
7. яркость монитора 0 — авто
1 — мин.
2 — макс.
8. расход топлива 1 — расход в реал. времени
2 — на100 км
9. индикация скорости — обороты, км или миль
0 — обороты
1 — км/час
2 — миль
10. температура ОЖ 0 — без знака С
1 — с С
2 — F
11. корректировка расхода топлива 100 (10-500) 100% — как с датчика в баке
12. корректировка расхода топлива 0 — по датчику бака (0-100)
1 — расход без датчика бака
2,3, …100 2л, 3л, …100л.
13. напряжение на вкл. прибора 3,2в (110-150) 11в — 15в
14. сброс на заводские настройки 0 — нет
1 — сброс

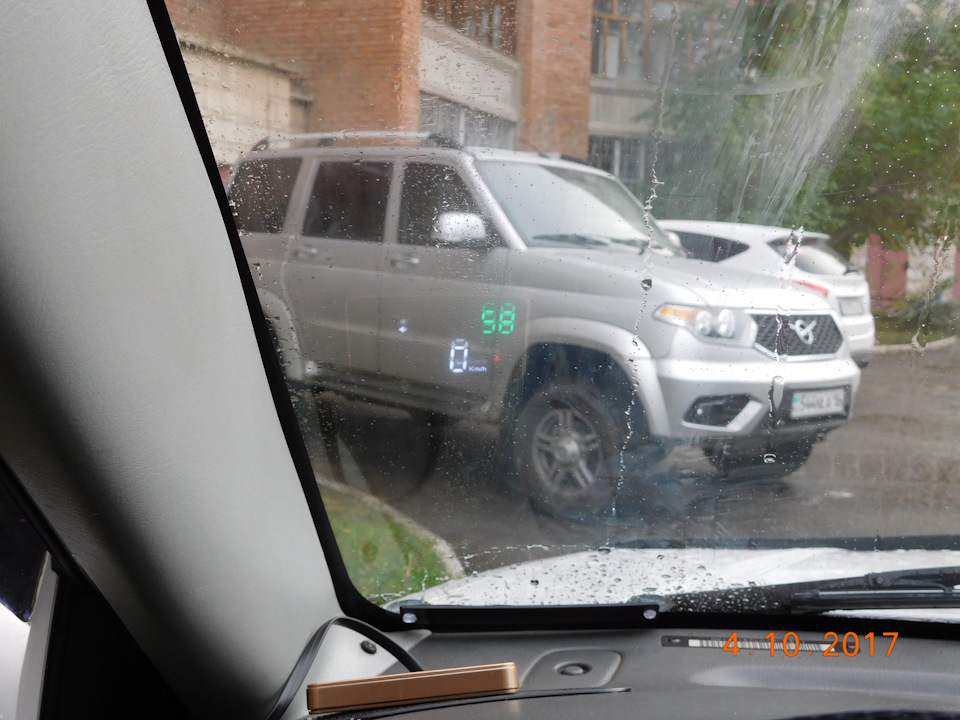

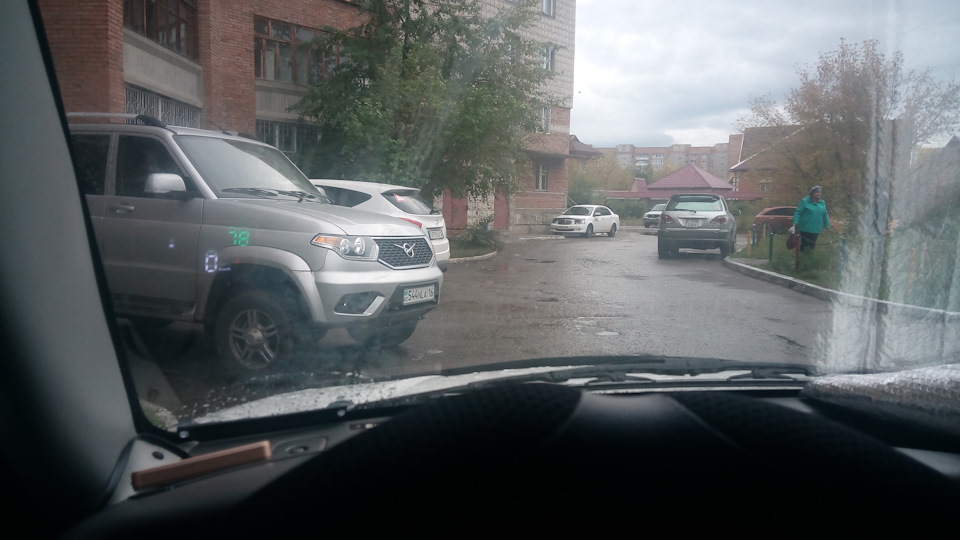

Пленку клеить не стал, не так уж сильно двоится на триплексе.
На фото смотрится хуже, чем реально

В общем где то так Может кому пригодится.
за точность расхода топлива не ручаюсь, а скор. и обороты такие же ка на штатных приборах.
Привет Всем !

Всем привет! Очередной обзор на автомобильную тематику, на устройство из спорной, но, как мне кажется, интересной ниши — HUD дисплей.

Я понимаю, что кто-то будет говорить, что бесполезный девайс, что все есть на приборной панели, что все можно считать копеечными OBD адаптерами и т.д. Но меня он заинтересовал, я его получил и хочу рассказать о нем и об опыте эксплуатации.

На вопрос зачем — отвечу от себя: я сижу в машине достаточно высоко, и соответственно, приборная панель расположена ниже линии моего взгляда. То есть как минимум спидометра не видно, если взгляд вниз не опускать. В общем поэтому и решил заморочится с поиском данного гаджета.

Теперь непосредственно к обзору (оценочное мнение опишу в конце).

Упаковка (кому она важна, все равно покупаем в интернете, а не в супермаркете). Все основные параметры, которые выводятся.

Лицевая сторона. Тут мне не совсем понятно, зачем его сделали зеркальным, может так экран легче спрятать, может для того, чтобы… в общем не понятное решение. Размеры 109 на 55 мм. Сам экран 4,3 дюйма. В выключенном состоянии экран практически не видно. Во включенном все отлично читается.

Толщина в самом тонком месте 8 мм, в месте крепления 20 мм. На верхней стороне джойстик управления.

Само управление не самое интуитивное (я долго понимал как это работает): Нажатие переключает экраны, наклон вправо или влево меняет выводимые изменяемые индикаторы (на каждом экране таких 2). Зажатие переводит в режим настройки.

Сзади разъем кабеля и датчик света.

Снизу площадка крепления с клейкой лентой (кв комплекте есть запасная)

Кабель плоский, легко войдет между панелей (хотя на мой взгляд можно было и тоньше сделать)

Разбираем, лицевая панель

Экран. Крепится только в пазы лицевой панели, опять же, можно было и понадежнее крепление сделать.

Плата и маркировка шлейфа экрана (на самом экране маркировок нет). Дальше снять плату не смог — два сорванных болта с завода(

И кусок непонятного шлейфа на клею (он никуда не вел, просто был…)

Процесс установки к сожалению показать не могу, т.к. подарил это устройство другу (которому ставили ГУ в Соренто), а он так фотки мне не скинул, и вообще не хороший человек укатил в Анапу на месяц в коммандировку…
С другой стороны установка простая — воткнули фишку в ОБД, проложили кабель и вывели его в щель между панелями.

По этой же причине не смогу показать фото меню, сканера ошибок (на Creta работает, на Sorento нет) и графиков динамики разгона и торможения (в принципе это есть все у продавца в описании).

Фото в интерьере моего автомобиля.

Первый экран, под спидометром изменяемые параметры — расстояние и время в пути.

Второй экран

Экран с 9-ю параметрами (три переключаемые)

Остальные варианты и меню взяты из интернета под

А теперь оценочное мнение. Девайс интересный. Кому-то будет полезен, кому-то нет. И тем, и другим категорически. Для себя решил, что да интересно, но поищу поменьше, поэтому подарил другу. В принципе мне нужен еще один спидометр, а на дополнительные разделы выведу время поездки и мгновенный расход топлива.

Итого:
Плюсы:
— Легкость подключения
— Контрастный экран
— Простота эксплуатации
— Большое количество выводимых параметров

Минусы:
— Цена
— «Зеркальный» экран
— Слишком нишевое устройство, не для всех

P.S. Магазин предоставляет скидку для подписчиков тут , цена около 38$

GEYIREN C500 OBD2 HUD Авто дисплей с зеркалом ELM327 автомобильный скоростной проектор

Напоминание:

Если вы все еще не уверены, является ли ваш автомобиль OBDii или нет, пожалуйста, свяжитесь с нами перед покупкой,

Он не может работать с интерфейсом JOBD и obdi, спасибо

Совместим с большинством автомобилей марки Eurpean и USA после 2006 года производства, таких как Audi, Buick, ford, peugeot, BMW и т. д.

Большинство автомобилей марки volkswagen не совместимы. Таких как POLO, Bora, Jetta, Lavida и т. Д.

Он не может работать с внедорожником, джипом, грузовиком, автобусом, для японского и корейского бренда, большинство автомобилей не могут быть совместимы, как Kia,

SsongYong и т. д. он не может работать с автомобилем LADA из России, спасибо

Для корейского и японского бренда, некоторые автомобили после 2010 года могут быть совместимы, KIA, Ssongyong не совместим.
Пожалуйста, свяжитесь с нами, прежде чем купить этот товар, спасибо

HUD короткий для дисплея головы вверх. он отображает данные о вождении на лобовом стекле, такие как скорость, об/мин, расход топлива, температура воды, напряжение; Избегайте вождения становятся опасными из-за просмотра инструмента во время вождения. водители могут мгновенно читать информацию о вождении и всегда могут поддерживать Наилучшее Состояние на пути с HUD.

Основные функции и особенности HUD:

1. Доступно для автомобилей с OBD2 и EUOBD портом (автомобильная автоматическая система диагностики), подключи и работай

2. TFT LCD многоцветный смарт-дисплей

3. Первое сканирование покажет протокол транспортного средства

4. Язык может быть изменен

5. Многофункциональный режим отображения или простой режим отображения функции можно переключать свободно

6. Добавить новые функции: ускорение конкурентного режима, испытание тормозов, может читать всю информацию о потоке данных автомобиля

7. богатое содержание: скорость транспортного средства, об/мин двигателя, температура воды, напряжение, мгновенный расход топлива, средний расход топлива, измерение расстояния вождения, время вождения, сигнал тревоги низкого напряжения, сигнал тревоги высокой температуры воды, сигнализация с превышением скорости, сигнализация с кодом неисправности двигателя, устранение кода неисправности, свободное переключение между километрами и милями.

Примечание:

1. OBD2/OBDII интерфейс HUD:

А. Подходит для автомобилей Европы и Северной Америки, он может применяться только для транспортных средств с интерфейсом OBD2

ИзготовленоПосле 2006 года. Для Азии его можно использовать для автомобилей с интерфейсом OBD2, изготовленным после 2010 года

B. Не поддерживает автомобили с OBD I и JOBD интерфейсом (японский и корейский OBD или Jobd)

Примечание: Не все машины подходят для этих товаров в этом году, пожалуйста, подтвердите свой автомобиль, если это интерфейс obdii

Перед покупкой этого товара, спасибо

Этот HUD совместим только с универсальным OBD II и EOBD интерфейсом, Но несовместим с OBD I или JOBD.

Фактически, OBD II и EOBD впервые применяются кЕвропейскийИСеверная АмерикаИзготовленные автомобилиПосле 2006 года,

И дляАзиатские изготовленные автомобилиОни появились позже,С 2010 года.Кроме того, некоторые автомобили,Как Hummer и

Savana, имеет специальный интерфейс, может не совместим с этим продуктом, и мы предлагаем Q7.

<Как показано ниже, мы указываем некоторые автомобили, которые не могут быть использованы для этого дисплея>

Как показано ниже, некоторые автомобили не могут быть использованы для этого дисплея.

2014, Datsun On-do

Примечание

1. Он не совместим с европейскими/американскими автомобилями, изготовленными до 2006 года или азиатскими автомобилями

До 2009 года. Пожалуйста, обратите на это внимание.

2. Не совместим с джипом или внедорожником. (Audi Q5, Q7)

Сопутствующие товары

Мой друг, пожалуйста, обратите внимание на эти советы:

1. О доставке:

Мы всегда отправляем заказы в течение 1-3 дней, за исключением праздников, транспортные режимы включают EMS, DHL,
FEDEX, UPS,
TNT, China Post, HK Post и т. Д., все заказы могут быть отслежены на деталях заказа или на веб-сайте почты,
Если вы не получили
Ваша Доставка в течение 30 дней с момента оплаты, пожалуйста, свяжитесь с нами, мы будем отслеживать
Товары и дать вам ответ, как только
Возможно.
Наша цель-удовлетворение клиентов!
(Русские друзья, пожалуйста, обратите внимание, пожалуйста, используйте ваше полное имя при заказе, спасибо!)

2. О розничной упаковке:

Некоторые из наших продуктов без розничной упаковки, потому что Розничная упаковка это большой размер, а вес тяжелый,
Мы будем использовать
Пузырчатая сумка хорошо защищает его, может сэкономить стоимость доставки,
Если вы являетесь реселлером и нуждаетесь в
Розничная упаковка, пожалуйста, свяжитесь с нами перед заказом.

3. О времени доставки:

Ниже приводится приблизительное время доставки в различные страны (только для справки, не гарантируется):

США: 7-20 рабочих дней;

Россия: 15-35 рабочих дней;

Австралия, Великобритания: 20-30 рабочих дней;

Германия, Ирландия, Греция: 20-25 рабочих дней;

Канада, Испания и другие европейские страны: 20-25 рабочих дней;

Сингапур, Малайзия и другие страны Юго-Восточной Азии: 15-25 рабочих дней.

4. О обратной связи:

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов!, ваш отзыв это
Действительно важно
Для нас, если вы удовлетворены нашим продуктом и обслуживанием, надеемся оставить нам отличный отзыв,

Большое спасибо!
Если у вас возникли проблемы при использовании нашей продукции, пожалуйста, свяжитесь с нами, мы сделаем все возможное, чтобы помочь вам решить эту проблему

                                                           Добро пожаловать, чтобы вернуть домашнюю страницу

GEYIREN оригинальный C500 OBD2 Hud Дисплей с зеркальной проекцией цифровой автомобильный скоростной проектор бортовой компьютер топливный пробег

Совместимость:

Два фактора будут показаны, если ваш автомобиль соответствует OBD II:

1. Будет разъем OBD II, и

2. На наклейке или паспортной табличке под капотом будет указано «OBD II compliant» или «OBD II Certified».

Описание товара

Бренд: GEYIREN

Модель: C500 HUD

Цвет: черный

Тип дисплея: Цифровой

Провод или беспроводной: провод

Материал: АБС-пластик

Температура окружающей среды: -40c- + 80c

Атмосферное давление: 86-106 кПа

Относительная влажность: 10% -95%

Шум окружающей среды: <= 60 дБ (A)

Уровень звукового сигнала: «= 30 дБ (A)

Рабочее напряжение: 9 В ~ 16 В постоянного тока (12 В постоянного тока/400 мА)

Размер HUD: 12,5*7,5*1,5 (см)

Вес HUD: 110 г

Размер посылка: 20*14*11 (см)

Посылка Вес: 340 г

Длина кабеля: 1 м

Упаковка

1x C500Дисплей для поднятия головы

Светоотражающая пленка-1 шт.

1 кабель OBD

1 противоскользящая накладка

Руководство пользователя на английском языке-1 шт.

Оплата

Мы поддерживаем следующие способы оплаты, которые защищены системой защиты покупателя

Доставка

1. Пожалуйста, внимательно проверьте ваш адрес перед оплатой. Любые изменения, пожалуйста, свяжитесь с нами как можно скорее. Номер отслеживания будет обновляться на Aliexpress, как только ваш товар будет отправлен.

2. Импортные пошлины, налоги и другие таможенные сборы не включены. Мы обычно декларируем более низкую цену в счете-фактуре/счете, чтобы помочь избежать некоторых возможных таможенных пошлин или налогов. Если посылка проходит строгую проверку на заказ, вам все равно нужно оплатить налог для очистки таможни. Мы не будем нести таможенные пошлины. Если у вас есть особые пожелания, пожалуйста, свяжитесь с нами.

3. Пожалуйста, откройте посылку в присутствии сотрудника почты, если посылка повреждена или пуста (украдена), пожалуйста, попросите почтовое отделение предоставить официальный документ, особенно запрос на претензию.

Возврат/возврат

1. Гарантия 12 месяцев. Если у вас возникли проблемы с качеством товара, пожалуйста, свяжитесь с нами для подтверждения, вы можете вернуть его нам для ремонта, замены или возврата денег. Мы не несем ответственности за любые физические повреждения или повреждения, вызванные неправильным использованием покупателя.

2, все возвращенные товары должны быть в оригинальной упаковке и предоставить нам номер отслеживания онлайн.

Отзывы

1. Мы стремимся удовлетворить клиентов! Ваши отзывы очень важны для нас, пожалуйста, оставьте нам 5 звезд, если вы удовлетворены нашим продуктом или сервисом. Спасибо!

2. Пожалуйста, свяжитесь с нами, прежде чем давать нам нейтральные (3 звезды) или отрицательные (1-2 звезды) отзывы. Мы возьмем на себя всю ответственность за наши ошибки. Спасибо!

HUD проектор на лобовое стекло предназначен для предотвращения аварии,проецирует важную информацию на лобовое стекло на уровне глаз такую как: скорость,расход топлива,напряжение,дату,время,обороты двигателя,сигнал разрядки АКБ,пробег,время нахождения в пути,расход топлива на 100 км и другие параметры.
Расположение и яркость дисплея можно регулировать
Предотвращает водителя от взглядов на приборную панель и помогает избежать нарушения правил и положений из-за превышение скорости.
Снижает риск дорожно-транспортных происшествий, вызванных рассеянностью ума из-за взгляда вниз.
Подключается через разъём автомобиля OBD2

HUD- дисплей

Простая установка, подключение к диагностическому разъему OBDII

Индикация:
— Обороты двигателя
— Иконки сигнализации неисправности
— Спидометр
— Температура двигателя
— Напряжение
— Пробег
— Расход топлива
— Остаток топлива

Комплектация:
1. Устройство
2. Зеркальная пленка
3. Коврик для закрепления устройства на приборную панель
4. OBDII — кабель

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Подготовительные работы

1. Узнать свой тип и марку транспортного средства. Выбирая тип транспортного средства, который должен соответствовать стандарту OBD2, нужно открыть капот и найти наклейку под ним. Если наклейка имеет надпись «сертифицированный инструмент OBD2», это означает, что вы можете установить HUD (Рис. 1).
2. Подключить HUD к транспортному средству. Гнездо диагностического разъема на 16 каналов Вы можете найти под рулевым колесом автомобиля над педалью газа. Затем соединить его с разъёмом провода OBD2 (Рис. 2).
3. Положить нескользящий коврик в горизонтальном положении в передней части транспортного средства и отрегулировать угол расположения HUD на нём.
4. Наклеить отражающую пленку на лобовое стекло автомобиля над HUD в целях получения качественного изображения данных. Вы можете попросить наклеить отражающую пленку работника официального дилера.
Некоторые советы для клейки плёнки:
A. Вы можете равномерно распылить воду на лобовое стекло спреем.
Б. Пожалуйста, сорвите защитный слой пленки и распылите немного воды на обеих её сторонах. Затем установите её на то место, куда Вы хотите.
С. Выдавливайте воду из-под пленки по гладкой поверхности объекта до тех пор, пока она полностью не удалится и не исчезнут и пузыри внутри.
Д. Когда вода выдавится, можно вытереть воду и пыль вокруг экрана.
5. Для проверки питания Вам нужно подключить HUD в разъём и вы увидите предыдущий показатель напряжения. Затем войти в состояние исследования компьютерной версии транспортного средства. После этого мы можем сказать, что HUD установлен успешно.

Параметрах настройки HUD

Значения показателей дисплея HUD такие же, как и у бортового компьютера автомобиля. Тем не менее, они могут отличаться от бортового компьютера. Необходимо ввести HUD в режим настройки и сделать небольшую корректировку. В итоге отображение на дисплее HUD будет совпадать с данными индикаторов автомобиля. Конкретные шаги заключаются в следующем.
Подключить HUD к автомобилю и завести двигатель. Для входа в режим корректировок нужно вертикально нажать колёсико управления и удерживать его в течение 5 секунд. Последующее однократное нажатие колёсика добавляет единицу. Можно устанавливать плюс или минус данных параметров поворотом колёсика влево или вправо. При этом следует обратить внимание, как по отношению к Вам расположен прибор и где в данный момент «лево», а где «право». Без учёта этого могут быть допущены ошибки. Кроме того, следует знать, что в режиме настройки дисплей HUD показывает цифры не в зеркальном отображении, а в прямом. Это делает работу с ним в этом режиме значительно удобней.
Вернуть экран дисплея в режим работы можно путем вертикального нажатия колёсика и удерживания его в течение 5 секунд или перезапустить HUD. (Рис. 3).

Вход в режим регулировки

Пояснение 14-го пункта — расход топлива.
Установка данных условного (эталонного) среднего расхода топлива определяется заводом производителем на новое авто. Так, если заводское потребление топлива 8,7 л/100км, то на HUD следует устанавливать 87.
Пояснение 15-го пункта. ECU — это протокол бортового компьютера автомобиля. Данная функция заключается в согласовании (совместимости) протокола автомобиля с программой HUD для предотвращения ошибок или отклонений. Как правило значение этого пункта компьютер устанавливает сам.
Установка настроек:
1.Скорая дозаправка: завести машину и поворотом колёсика набора цифр установить количество топлива для дозаправки; единица измерения в литрах.
2. Пояснения 11-го пункта. Вообще говоря, автомобиль, выпущенный после 2010 г. идет с расходомером воздуха. Пользователь может выбрать =0, чтобы узнать, отображается ли расход топлива. Если расход топлива не определяется, тогда установить заводской параметр выбросов.
После настройки нажмите вертикально на колёсико настройки на 5 секунд для возврата дисплея из режима настроек в рабочий режим или перезапустите HUD.
Восстановить заводские настройки по умолчанию.
Когда HUD подключен к автомобилю, не заводите двигатель, дождитесь выключения HUD. При выключенном двигателе и выключенном HUD поверните колёсико вправо и удерживайте его отжатым в течение 5 секунд. Затем вы услышите «тик» — звук от HUD, который означает, что заводские настройки восстановились.
Очистка кодов недостатков.
Когда HUD подключен к автомобилю, не заводите машину, вставьте ключ в положение «ON», и ожидайте, когда HUD погаснет, поверните колёсико влево и удерживайте его в течение 5 секунд. Вы услышите звуковой сигнал из HUD, что означает — стирание кодов неисправностей завершено.

Общие операционные установки.
1.Переключение функциональных зон дисплея.
Когда автомобиль завелся и интерфейс дисплея работает, Вы можете повернуть колёсико влево в течение 5 секунд и увидите, что «функциональная зона 1» мигает. Затем можете поворачивать колёсико влево или вправо, чтобы выбрать, что Вы хотите отобразить. Нажимая на колёсико вертикально, Вы можете войти в раздел «функциональная зона 2″. Повторяя те же шаги, аналогичным образом Вы можете войти в функциональную зону 3». Наконец, Вы можете выйти из этих установок, нажав на колёсико вертикально в течение 5 секунд.

2. Выключатель звукового сигнала
Когда автомобиль заведён и интерфейс отображается нормально, можно повернуть колёсико влево (при установленном зеркально HUD — вправо) в течение 5 секунд, и Вы увидите, что значок голосового сигнала не горит. Повторяете эти шаги, пока значок не засветится. Продолжить эти действия, пока не получите желаемое состояние.
3. Установка значения сигнала скорой дозаправки.
Когда автомобиль заведён и интерфейс дисплея работает, вы можете повернуть колёсико влево или вправо для уменьшения или увеличения цифры, которая возникнет в окне скорости. Вместо показаний скорости на это время в данном окне будет отображаться цифра количества топлива в литрах. Например, поворачивать колёсико до тех пор, пока не установится 20. Этим Вы до 20л увеличиваете запас топлива для срабатывания сигнала тревоги. (Примечание: эта функция действует только тогда, когда переключатель топлива в пункте 13-м установлен на 0.)
Функциональные значения инструкции
1. Значение параметра: показывает значение в единицах километров, миль и оборотов двигателя.
2. OBD2 порт: подключение HUD к автомобилю.
3. Значок топлива: мигает, когда топлива не хватает для езды на 100км.
4. Неисправность двигателя: мигает, когда у двигателя автомобиля есть проблемы.
5. Скорость вращения двигателя: показывает величину оборотов двигателя.
6. Значок скорости вращения двигателя: будет мигать, когда обороты двигателя достигают установленного предела.
7. Сигнал скорости: мигает, когда скорость превышает заданное значение.
8. Совет отдохнуть: загорается, когда езда непрерывна более 4 часов, начиная с включения HUD.
9. Переключатель звука: горит, когда звуковой сигнал тревоги подключён.
10. Значок расхода топлива: показывает расход топлива.
11.Значение объёма топлива: показывает потребление топлива за последнюю поездку.
12. Колёсико набора цифр: многофункциональный переключатель. Его можно поворачивать влево или вправо, нажимать вертикально. С его помощью можно войти в режим настроек путем длительного нажатия вертикально.
13. Расход топлива в час: показывает моментальный расход топлива литров в час во время стоянки.
14. Датчик света: чувствует интенсивность внешнего источника света и регулирует яркость HUD. Адаптируется к среде автоматически.
15. Расход топлива на 100км: показывает моментальный расход топлива литров на 100км в процессе движения.
16. Положение дроссельной заслонки, температура, УОЗ и разгон на 100км: напряжение — показывает величину напряжения автомобиля; дроссельная заслонка — показывает её положение; температура — показывает температуру охлаждающей жидкости; УОЗ — показывает угол опережения зажигания, что является показателем эффективности работы двигателя; разгон автомашины до 100 км/час — показывает время ускорения автомобиля до 100км/час.
17. Секунды: отображение единицы ускорения до100 км/час.
18. Значение параметров: показывает значения напряжения, положения дроссельной заслонки, температуры воды, УОЗ и разгона до 100км/час.
19. Пробег: значок горит, когда топлива осталось только на 100км.
20. Обороты в минуту: отображает количество оборотов двигателя, если умножить значение параметра на 10.
21. Километры в час: отображение единицы скорости.
22. Мили в час: отображение единицы скорости.
Общие проблемы

Проблемы; возможные причины; решения

Не срабатывает сигнал тревоги превышения скорости
. заданное значение предела скорости слишком высокое (см. пункты 4 и 5 корректировок) или закрыта функция сигнала тревоги (см. стр. 4, пункт 2).
Не срабатывает сигнал тревоги превышения оборотов двигателя
. заданное значение слишком высокое или функция сигнала тревоги отключена. Переустановить предельное значение (см. пункт 3 корректировок) или включить выключатель сигнала тревоги (стр. 4, пункт 2).
Нет изображения на дисплее HUD после запуска двигателя
. ключ зажигания не открыл размыкание переключателя или плохое соединение разъёмов подключения HUD.
Неточное отображение расхода топлива
. в автомобиле отсутствует датчик расхода воздуха (их в основном стали устанавливать с 2010года). Вместо показателя =0 установить показатели выбросов (см. пункт 11 корректировок) в соответствии с техническими характеристиками Вашего автомобиля. Если их нет, то можно установить рекомендованный данной инструкцией показатель =16.
Не отображается скорость и обороты двигателя на дисплее
. бортовой компьютер автомобиля или ЕС-порт не соответствует OBD2. Свяжитесь с автопроизводителем.
Не показывает пробег на дисплее
. неправильные установки уровня топлива и не откалиброван расход топлива. Источник данных уровня топлива (см. пункт 9 корректировок) установить в положение ручного ввода =0 и отрегулировать расход топлива холостого хода (см. пункт 2 корректировок).
Скорость отображается неточно
. правильно выбрать единицы скорости — миль/час или км/час, они имеют разное цифровое значение (см. стр.4, пункт 1). Откалибровать данные скорости (см. пункт 0 корректировок).
Отображается на дисплее только скорость и расход топлива
. показатель скорости превышает установленный предел (см. пункт 5 корректировок) или входящие в набор установки дисплея (см. пункт 6 корректировок) переключить в режим =1.

Привет друзья! В связи с тем, что моя ласточка (Chevrolet Aveo) не оборудована полноценным бортовым компьютером, а поменять автомобиль на более дорогой нет ни желания, ни возможности, я решил купить HUD, он же проектор бортового компьютера на лобовое стекло
.

ВЫБОР И ЗАКАЗ

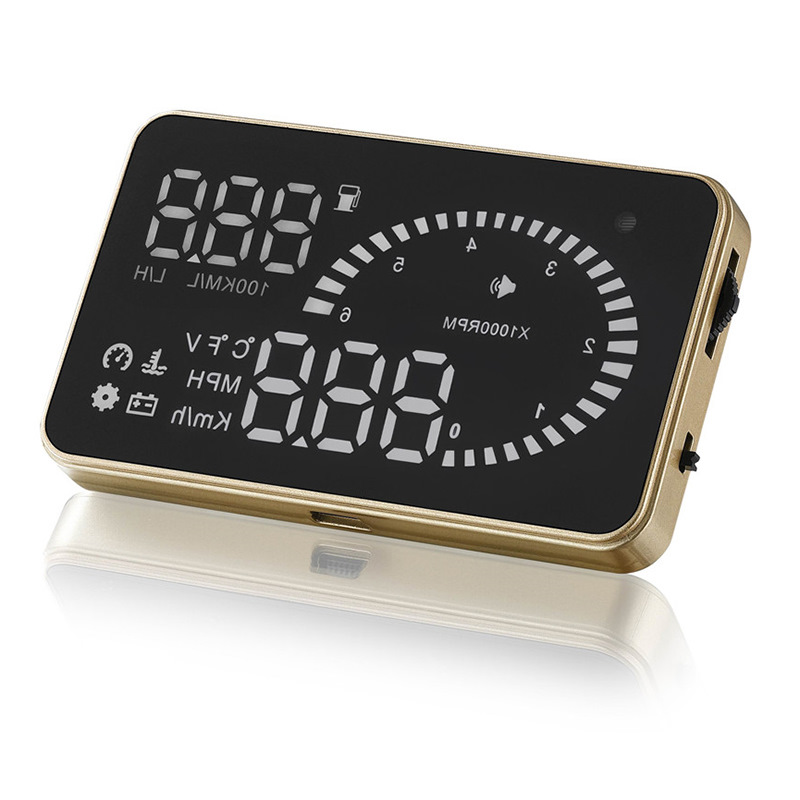

HUD проектор
продается в двух вариантах, в одноцветном исполнении, и многоцветном. Я заказал многоцветную. Вариант в одноцветном исполнении стоит дешевле, около 36$.
Посылка шла около 20 дней. Пришел в обычном пупырчатом пакете.

Скриншот оплаты

СПЕЦИФИКАЦИЯ НА АНГЛИЙСКОМ ЯЗЫКЕ

СПЕЦИФИКАЦИЯ НА РУССКОМ ЯЗЫКЕ (Перевод мой)

Модель
: A8
Язык
: Английский
Цвет
: Черный
Материал
: Пластик

Дисплей
: 5.5 дюйма.
Элементы на диплее
: скорость, мгновенный расход топлива (на сто километров \ листр в час), напряжение бортовой сети. Сигнал тревоги при превышении скорости, температуры охлаждающей жидкости, напряжения аккумулятора, оборотов двигателя, ошибок в ЭБУ.
Выводимые данные
: время, скорость автомобиля, обороты двигателя, расход топлива, положение дроссельной заслонки, температура охлаждающей жидкости двигателя, считывает и сбрасывает ошибки ЭБУ двигателя.

КОМПЛЕКТАЦИЯ

— Проекционный дисплей;
— Отражающая пленка (Специальная полу-прозрачная пленка для улучшения читаемости проектора);
— OBDII кабель;
— Противоскользящий коврик;
— Руководство пользователя на английском языке.

Размеры и вес проектора соответствуют указанным на сайте. Сделан из матового пластика черного цвета, с закругленными краями. Люфт и скрипы, при небольшой деформации руками, отсутствуют.

ПРИНЦИП РАБОТЫ, УСТАНОВКА

На торпеду автомобиля ставим проектор (используя противоскользящий коврик).
Проектор при работе излучает свет, который зеркально переворачивается лобовым стеклом, на котором собственно мы видим информацию в привычном для нас виде.

Подключаем кабель к диагностическому разъему OBDII (Вам необходимо порыться в подрулевом пространстве, иногда под пепельницей или в подлокотнике). Кабель, при желании, можно засунуть под обшивку или уплотнитель салона.
Другой конец кабеля подключаем к HUD проектору (MiniUsb).
В месте проекции показателей на стекло необходимо наклеить зеркальную пленку идущую в комплекте (предварительно очистив стекло с внутренней стороны).

Все элементы (обозначения, показания), отображены зеркально. Создано это для того чтобы при отражении на лобовом стекле, информация проецировалась обратно в читаемый вид.

ПИТАНИЕ УСТРОЙСТВА

Устройство не требует дополнительного питания, работает от одного кабеля идущего в комплекте.
Проектор может работать только при наличии диагностического разъема (на многих современных автомобилях этот разъем имеется), включение и отключение устройства происходит автоматически, но при желании проектор можно включить или отключить в ручную.

С одной стороны кабель имеет разъем OBDII (16 контактов), с другой Mini Usb.
Кабель имеет длину в 115 см.

ОРГАНЫ УПРАВЛЕНИЯ

Проекционный дисплей имеет диагональ 5.5 дюйма.
С левого бока, рядом с разъемом питания, имеется кнопка включения, а так же 3х позиционный джостик для навигации по меню, настройки и калибровки устройства.
На задней стороне имеется небольшое отверстие для зумера (пищалки).

При установке не забудьте удалить защитную пленку, она может частично отражать свет, что плохо скажется на общем восприятии.
Сам экран имеет матовое покрытие.

HUD ПРОЕКТОР В АВТОМОБИЛЕ.

После запуска двигателя, устройство несколько секунд отображает напряжение аккумулятора, после чего запускается полностью.

P.S. Сразу хочу заметить, что на самом деле изображение на лобовом стекле видно лучше, четче, техника не может передать все особенности человеческого глаза.

Первое что бросается в глаза, это то что изображение на лобовом стекле двоится. Дело в том, что на большинстве авто стоит триплекс стекло — многослойное стекло (два или более органических или силикатных стекла склеены между собой).

Для таких случаев в комплекте предусмотрена специальная прозрачная пленка, которая приклеивается на стекло, над самим проектером.
После приклеивания пленки, изображение на лобовом стекле становится ярче, насыщеннее, а эффект «сдвоенного стекла» пропадает.

Клеить эту пленку не стал, так как наклон стекла слишком большой и отражение не помещается в отведенную пленкой зону.

На самом деле, сдвоенное отражение практически не мешает, и через небольшое время позволяет вполне комфортно пользоваться устройством.

После того как мы определились с местом, можно приклеить антискользящий коврик, и уже на него положить сам проектор. После данных манипуляций наш проектор уже больше не будет скользить по торпеде.

ФОТО И ВИДЕО

Фото днем без светоотражающей пленки

Фото днем с светоотражающей пленкой

Видео с видеорегистратора вечером

Видео с телефона вечером

ОТОБРАЖАЕМАЯ ИНФОРМАЦИЯ И ДРУГИЕ ЭЛЕМЕНТЫ

Рисунок 1.

Устройство умеет автоматически регулировать яркость подсветки, достигается это благодаря датчику света
, который находится в правом верхнем углу (Рис. 1, Сноска 1
).
В ночное время яркость будет минимальна, в дневное максимальна.

Большая часть показаний с приборной панели авто, дублируются на лобовом стекле. Тут мы можем увидеть:
Тахометр — показывает количество оборотов в единицу времени (Рис. 1, Сноска 2
).
Индикатор — (Рис. 1, Сноска 5
) говорит нам о том, что все значения тахометра необходимо умножать на 1000. Таким образом, мы получим реальные значения тахометра.

Панель с сигналами тревоги (Рис. 1, Сноска 3
).
Текущая скорость автомобиля (Рис. 1, Сноска 4
), которая по умолчанию измеряется в км\ч (Рис. 1, Сноска 6
)

Правее находится индикация температуры охлаждающей жидкости (Рис. 1, Сноска 7
), (Синяя полоса от 40-80С, красная 100-120 С.)

Нажатием на середину рычажка проектора (колесико сбоку), меняются показания зеленой зоны индикации (Рис. 1, Сноска 10
). По умолчанию устройство нам показывает пройденное автомобилем расстояние, которое можно сменить на бортовое напряжение сети и температуру охлаждающей жидкости. При смене режима отображения информации, так же меняются и иконки (Рис 1. Зона 8.
).

Чуть выше этой зоны находится зона расхода топлива (Рис. 1, Сноска 12
). По умолчанию расход топлива указывается в литр \ час, но как только автомобиль начинает свое движение, показатель переключает отображение расхода литров на 100 км (мгновенный расход топлива).

Проекционный дисплей умеет информировать (звуковыми сигналами, горящей иконкой) водителя о превышении скорости
, превышения оборотов
, а так же о превышении температуры
охлаждающей жидкости. Рычажком колесика вверх (удерживание около 3х секунд), звуковое информирование можно отключить.

При возникновении ошибки в работе двигателя и не только, появляется индикатор (Рис. 1, сноска 3
). Устройство умеет сбрасывать ошибки двигателя, делается это следующим образом: выключаем устройство с помощью боковой кнопки, включаем зажигание, но не заводим авто.
После того, как экран устройства погаснет, необходимо нажать и удерживать (около 3х секунд до звукового сигнала) колесико вниз.
После чего вы услышите как некоторые реле вашего авто пару раз щелкнут.
Всё, ошибки сброшены.

МЕНЮ ПРОЕКТОРА И ЕГО КАЛИБРОВКА

Что бы зайти в меню устройства, необходимо нажать (вдавить) и удерживать (около 3 секунд) колесико.

После чего у нас появится нулевой пункт меню. Меню переключаются коротким нажатием на серединку колесика, всего в меню 16 пунктов
.

Меню тонкой настройки позволяет нам настроить параметры уведомлений, а так же откалибровать те или иные значения под Ваш автомобиль.

0. (нулевой) пункт меню позволяет нам откалибровать значение скорости автомобиля
.
По умолчанию данный показатель стоит на уровне 107%. Колесиком вниз или вверх, данные значения могут быть изменены. По моему наблюдению данный параметр был завышен и я его установил на значение 100.

1. пункт меню калибрует показания тахометра
, по умолчанию значение установлено на 117. Мною был уменьшен до 100%.

2. пункт меню калибрует расход топлива
(По умолчанию был 100%).

3. пункт меню позволяет нам установить уровень тахометра
сигнализация о повышенных оборотах
(0-7 тыс. оборотов).

4. пункт меню позволяет нам установить уровень тахометра
(По умолчанию было значение в 25, то есть 2.5 тыс.об.), при котором будет срабатывать предупреждение о повышенных оборотах
(0-7 тыс. оборотов).

5. пункт меню позволяет настроить предупреждение о превышение скорости
.
По умолчанию сигнализация стоит на 0, это указывает на то что предупреждение о превышении скорости работает по 6ому пункту меню.
Если мы выставляем значение 1, то при достижении 60,80, 100 и 120 км\ч последуют звуковые сигналы.

6. пункт меню позволяет нам выставить единичный показатель скорости
, по достижению которого последует предупреждающий звуковой сигнал
.

7. пункт меню, настраивает дисплей
. Имеются 3 режима (режим 0, 1 и 2):
Режим 0. Показывает всю информацию
Режим 1. Показывает полную информацию только до 80 км\ч, при достижении скорости 80 км\ч и выше, остается только краткая информация, расход топлива и текущая скорость.
Режим 2. Всегда показывает краткую информацию, расход топлива и текущую скорость.

8. пункт меню, это настройка яркости
(0-2). 0 — автоматический режим. Максимальная яркость достигается при значении 2.

9. пункт меню, настройка отображения расхода топлива
. 0 — не показывать расход топлива, 1 — показывать расход Литров \ час, 2 — показывать расход на 100 км

10. пункт меню, позволяет настроить отображение основной зоны проектора
(Рис. 1, Сноска 4), и вывести там обороты двигателя (тахометр) — при значении 0.
При значении 1 — будет отображаться скорость в километрах в час.
При значении 2 — будет отображаться скорость в мили в час.

11. пункт меню,температура охлаждающей жидкости
:
При значении 1, температура отображается в цельсии.
При значении 2, температура будет отображаться в фарингейте

12. пункт меню позволяет настроить единицы измерения пройденного расстояния
. 0 — километры, 1 — мили.

13. пункт меню позволяетоткалибровать расход топлива
. По умолчанию 80 (Допустимый диапазон 10-500, скорее всего это объем полного бака)

14. пункт меню посвящен тоже расходу топлива и связан с забором воздуха или выбросом выхлопных газов. По умолчанию 16 (Допустимый диапазон 0-100).
При значении 0, данные берутся с датчика.

Если честно, так и не понял что это такое, но в инструкции по этому поводу сказано:

Air Displacement setting.
0 means the vehicle has the airflow.
1 means the reference fuel consumption.
2 means vehicle emission is 0.2L, 0.3L respectively

Если кто поймет, прошу написать в комментариях.

В 15 пункте меню, указываем значение напряжения
при котором прибор понимает, запущен двигатель машины или нет. Принцип работы прост, при заведенном авто начинает работать генератор, который повышает бортовое напряжение обычно до 14.2 и чуть выше вольт.
По умолчанию 132, что соответствует 13.2V (Допустимый диапазон 110-150).

16. пункт меню, при значении 1 происходит сброс настроек
устройства.

Вывод сделанный в процессе эксплуатации:

Данный девайс, может показаться бестолковой игрушкой или понт и не более. Но преимуществ в нем много!

Преимущества:

1) При движении не опускаешь глаза на приборную панель, соответственно меньше отвлекаешься (полезно для новичков)!
2) Устройство намного точнее отображает данные чем стрелки, убедился в этом сам.
Стрелки на приборной панели врут, прибор берет данные напрямую с ЭБУ.
3) Качественная сборка.
4) Устройство совместимо с любым автомобилем, поддерживающим стандарт OBDII.
5) Полноценный бортовой компьютер.

А теперь о недостатках:

1) Под прямыми солнечными лучами, разобрать показания крайне сложно.
Специально отражающая пленка спасает ситуацию, но не на 100%.
2) Противоскользящий коврик очень липкий, думаю что летом от жары он просто расплавится под прямыми лучами солнца.

На этом все, всем мир! =)

Здравствуйте, товарищи!

Минское время — 9 часов, в Петропавловско-Камчатском — полночь.
Я начинаю программу по Вашим заявкам и сегодня Вы узнаете как легко и без лишних затрат:
— сделать из стиральной машины «Вятка» портативный шейкер;
— организовать из ректального градусника и пальчиковых батареек домашнюю метеостанцию;
— при помощи пластиковой бутылки, зажигалки и бабушкиного гербария создать хорошее настроение большой компании…
Маэстро, урежьте марш!

Речь пойдет об экономии топлива, скоростных радарах и тюнинге авто «а-ля рус»! Кому лень читать — СРАЗУДА!

Предыстория и мотивы покупки

Я — очень экономный человек. Да, это именно мои возгласы «Кто не выключил за собой свет на кухне!!?»
слышно даже в тамбуре. Это на моем балконе гордо развиваются выстиранные использованные пакеты. Это меня вы увидите на пляже в обрезанных «под шорты» и бережно подложенных мамой варёнках. Ну и кто я после этого? Лох? Нет, это неправильный ответ. Я — любимый Муж и Папка 80 уровня. Потому что денег в семье лишних нет! Никогда. Пока мы… пока мы… «не купили путевку в Турцию и вторую шубу», — спасибо, дорогая, за подсказку!
Если Вы еще не закрыли вкладку данного обзора во славу обзора очередного повербанка, значит вы попались в мою зомбо-ловушку и, как минимум, дочитаете статью до конца. Как максимум — отпишете на меня свою квартиру и машину. О ней (машине) сегодня и поговорим.
У меня в семье два автомобиля. Один — почти новый Пежо находится в пользовании супруги, а второй — Митсубиси Лансер Вагон девятого поколения 2006 года рождения обладается мной. Первый покупался для перевозки семьи в полном составе (я, жена, двое детей) и оснащен всеми новомодными примочками от климы до круиза. Второй является этаким «пасынком» и был рожден для унижения посредством перемещения в пространстве опалубки/блоков/цемента/околостроительного хлама. Выглядит он неказисто, как растоптанный тапок, но 95% поездок происходят именно в нём. Так уж вышло, что в моём Лансер IX комплектацией не предусмотрен бортовой компьютер. Он, конечно, есть, но дисплей с показаниями отсутствует. По этой причине я даже не подозреваю о расходе топлива. И это, капец как неудобно! А еще я регулярно ловлю на трассе скоростные радары, которые тоже обходятся «в копеечку»…

Всвязи с тем, что мой верный Митсубиси Лансер IX не оборудован бортовым компьютером (для тех, кто не читает спойлеры), а поменять автомобиль на более дорогой нет ни желания, ни возможности (читай выше) я решил купить HUD, он же проектор бортового компьютера на лобовое стекло. И вот я уже слышу возражение Пользователя AlekseyM
()
«Кому, просто хочется «попробовать» покупается блютус обд2 адаптер — дешево и сердито. на телефоне с адаптером ставится программа типа хоб драйв, CoroO и на нём смотрится всё что интересует, если понравилось — уже можно и такую вещь установить.
Что же, я так и сделал. Первым этапом было приобретение примитивного сканера OBD, который передает данные бортового компьютера на телефон посредством блютуз. Идея мне очень понравилась, а вот реализация — нет. Во-первых, для активации необходимо задействовать ДВА устройства — сканер и телефон. Помимо того, что телефон нужно сперва установить на штатив, включить блютуз и запустить соответствующую программу (у меня была Torque lite), так еще нужно регулярно коситься на состояние батареи. В активном режиме работы Torque lite аккумулятор в телефоне выжирается в ноль за 3 часа. Из этого вывод — такой вариант мне не подходит. Проштудировав мусю, я наткнулся и на такой отзыв о HEAD UP дисплее пользователя blackhyu
()

»Похожим пользуюсь уже года 2 на Hyundai Tucson. Очень доволен. Только размещал не по центру торпеды а слева. Не так в глаза бросается и не напрягает. Да и зеркальная пленка тоже не так «странно» смотрится с улицы. Плюс на стекле в углу поставил черную пластинку — с улицы вообще не видно что какая то коробочка. Показания смотрю только по такому прибору. Вообщем доволен на 100%»
после которого вывод был сделан однозначный — надо брать!

Итак, что же я заказал?

Спецификация на английском

Features:
— Standard OBDII interface, easy to install and operate.
— Adopts high brightness projection technology. Automatically sense the display brightness to ensure the clear projection on car windshield.
— Information display is simple and clear to improve road safety.
— 5.5 inch large display, easy to read. Screen flickering alarm.
— Suitable for any vehicles conformed to OBD II, which are manufactured after 2007.
HUD is short for Head Up Display. It is dangerous if driver watches the dashboard while driving on expressway, especially at nights. If there is any emergency situation ahead, it might be too late to take effective actions and then accidents might happen. To avoid this situation, we recommend you to install a HUD Head Up Display. This product can project important information (e.g. vehicle speed) onto the front windshield at the eye level of the driver. It is helpful to reduce accidents due to head-lowering while driving. It is developed based on OBDII interface. The installation is very easy.
Please read the details of user guide carefully before use.
Color: black
Material: ABS
Package size: approx. 17 x 13 x 4.5 cm
Display size: approx. 147.5 x 85 x 14 mm
OBD cable length: 1.44m
Interface: 16pin
Working voltage: 9-16V
Functions:
1. Displays the vehicle speed, engine speed, water temperature (voltage / throttle position / ignition advance angle / 100km acceleration time), instant fuel consumption, average fuel consumption, mileage, low fuel indication, rest tips, and engine failure.
2. Display modes: normal, high-speed, or automatic (optional)
3. Units can be freely switched between kilometers and miles.
4. 5.5″ large screen, easy to read
5. Auto switch on/off. It starts or shuts down along with the vehicle, effectively protecting the vehicle battery. It can also be turned on/off manually.
6. Single stage or fourth stage of alarm modes can be chosen, ensuring traffic safety.
7. With revolving speed alarm reminding driver to change the gear to save fuel consumption.
8. Brightness can be adjusted manually or automatically.
1 x OBD (with connection cable)
1 x Display
1 x English user guide
1 x Reflective film
1 x Anti-slip pad
In original package

Спецификация на русском (мой перевод)

Особенности

:
— Стандартный интерфейс OBDII;
— Применение высоких технологий яркости проектирования;
— Контрастное и четкое изображение на стекле для облегчения восприятия и повышения безопасности на дорогах;
— 5.5 дюймовый экран обеспечивает легкость чтения;
— Универсален для любого транспортного средства, оснащенного разъемом OBD II, которые произведены после 2007.
Цвет: черный
Материал: ABS
Размер пакета: 170 x 130 x 45 мм
Размер устройства: 14,75 x 85 x 14 мм
Длина кабеля OBD: 1,44 м
Интерфейс: 16pin
Рабочее напряжение: 9-16V
Функции

:
1. Показывает скорость транспортного средства, обороты двигателя, температура охлаждающей жидкости (напряжение / положение дросселя / предварительный угол воспламенения / 100-километровое время ускорения), мгновенный расход топлива, средний расход топлива, пробег, уровень топлива, подсказки времени отдыха и ошибки двигателя;
2. Режимы работы монитора: нормальный, скоростной, или автоматический (дополнительный);
3. Выбор единиц измерения: километры и мили;
4. 5.5-дюймовый большой экран;
5. Автоматическое включение и выключение с запуском или выключением автомобиля. Также имеется функция ручного включения;
6 Гибкий система предупреждения о безопасности вождения: четырехступенчатая система сигнализирования поможет контролировать безопасный уровень скорости.
7 Тревога скорости двигателя. Это способствует, чтобы переключить скорость вовремя, чтобы сэкономить топливо, также имеет значение для нового водителя.
8. Трехступенчатый выбор уровня яркости
Комплект

:
1 x OBD (с кабелем связи)
1 х Дисплей
1 x Руководство пользователя (англ.)
1 x Пленка на стекло
1 х Антискользящая основа
В оригинальном пакете

Что я получил?
(*Зная, что будет производиться съемка для популярного сайта, мне согласились ассистировать несколько сексуальных моделей: блондинки, брюнетки, рыженькие и даже мулатки…
)
Получил небольшой конверт обернутый вспененным полиэтиленом. Размер коробки сравним с навигатором. Внутри полный комплект. Упакован HUD в полноценную «продаваемую и отдариваемую» упаковку.

По антискользящему коврику и пленке сказать нечего — пленка и коврик. Все упаковано по пакетам. Руководство по эксплуатации на английском языке. Ссылка на него . Кабель с фишкой OBDII (боковой подвод) на одном конце и mini USB на другом. Длина шнура 1,5 метра, чего вполне хватает, практически, для любого автомобиля. Шнур плоский, эластичный.

Теперь о проекторе
. Размеры и вес девайсины соответствуют указанным на сайте. Сделан из матового пластика черного цвета. Корпус с закругленными гранями, скреплен шестью шурупами. На манер планшета проверен на люфты и скрипы — их нет. Лицевая сторона оклеена матовой же пленкой с соответствующими секторами показателей желтого и серого цвета. Все символы в зеркальном исполнении. На обратной стороне проектора разместился динамик. В верхней части есть кнопка-скролл которая работает в трёх направлениях: вправо, влево и нажатие. Ход кнопки мягкий и пружинистый, ребро рефлёное. В нижнем торце расположено гнездо для шлейфа в формате miniUSB. В целом, устройство весьма аскетичное, поэтому пространный рассказ никак не получается. Более красноречивы будут изображения.

Как видите, сборка качественная. Никаких клипс и защелок нет, все на шурупах. Полиграфия ровная, шрифты вполне себе «европейские».
А теперь самое время перейти к полевым испытаниям. Сгребаем всё в кучу и спускаемся к любимому фаэтону.

А теперь покатушки!!!

Заводим автомобиль. Спустя 5-7 секунд активируется табло и показывает бортовое напряжение. Тут же просыпается датчик температуры охлаждающей жидкости. В период, когда скорость автомобиля равна «0», показатель расхода топлива переключается с индикатора XX литров на 100 км, на индикатор ХХ литров в час. Это логично т.к. если будет активна первая функция, то будет отображаться «заоблачный» расход — 99 литров. Как только автомобиль начинает движение, индикатор расхода XX литров в час автоматически переключается на индикатор расхода XX литров на 100 км (наглядно на видео). Если во время движения параметры штатного табло немного отличаются от данных HUDa, Вам необходимо сделать тонкую подстройку в соответствии с Таблицей в Инструкции. Как происходит считывание параметров расхода топлива в автомобиле? На одном уважаемом форуме я нашел ответ, который меня удовлетворил: длительность импульса форсунок умножить на давление в магистрали и умножить на производительность форсунок. Есть, конечно, в этой формуле слабые места, как то загрязненность форсунок, качество топлива, состояние и типоразмер шин… Все это бортовым компьютером не учитывается. Однако для меня важен не столько точное количество затраченного топлива в литрах, а повышение-понижение расхода в зависимости от стиля вождения. Если же Вас не устраивает приведенная мной формула расчета, добро пожаловать под спойлер. Предупреждаю, данные могут вызвать нервный тик и глубочайший комплекс неполноценности.

РЭДИ? СТЭДИ! ГОУ!!!

Q=100Gт/(Vaρт)
,
где Gт — часовой расход топлива, кг/ч; Va-скорость движения автомобиля, км/ч; ρт-плотность топлива, г/см3.
Для расчета часового расхода топлива необходимо удельный расход топлива умножить на мощность:
Gт = geNe = 0,03VhnPe/(Hнηe)
,
где ge — удельный расход топлива, кг/(кВтч); Ne — эффективная мощность двигателя, кВт; Ре — среднее эффективное давление, кПа; Нн — низшая теплота сгорания топлива, кДж/кг; ηе — эффективный КПД; Vh — рабочий объем цилиндров двигателя, л; n — частота вращения коленчатого вала, мин-1.
Частота вращения коленчатого вала определяется по формуле через скорость движения автомобиля: n=2,65*io*iк*Va/rк, где iо, iк — передаточные числа главной передачи и коробки передач, rк — радиус качения, м.
Эффективный КПД двигателя можно выразить через механический и индикаторный КПД следующим образом:
ηе = ηmηi = Peηi/(Pe+Pп)
,
где Рп — среднее давление механических потерь в двигателе, кПа.
Среднее эффективное давление Ре определяется из уравнения мощности, подведенной к колесам автомобиля. Мощность на ведущих колесах равна сумме трех слагаемых: (Gаψ+0,077kFV2a±0,1βGaVa)Vа/3,6*103. Третье слагаемое является дополнительной силой Pj на преодоление сил инерции. Эта сила складывается из силы Рр, необходимой для разгона поступательно движущихся масс, и силы, необходимой для разгона вращающихся частей. Для упрощенных расчетов можно принять, что сила Pj, Непропорциональна силе Pp и коэффициенту β, который учитывает влияние вращающихся масс (маховик, колеса и др.):
Pj=βРр≈ 0,1βGaVa
,
где Va — ускорение (замедление) движущегося автомобиля, м/с2.
Коэффициент β приближенно рассчитывается по формуле β=l+aKi2к
, где ак — постоянная для данного автомобиля величина (для легковых автомобилей 0,03…0,05, для грузовых и автобусов 0,05…0,07); iк — передаточное число в коробке передач. Таким образом,
Neηтр = VhPenηтр/120 = (Gaψ+0,077kFV2a±0,1βGaVa)Vа/3,6*103.

Отсюда, кПа, Ре=12,56rк(Gaψ+0,077kFV2a±0,1βGaVa)/(Vhi0ikηтр).
Для определения среднего давления механических потерь на трение в двигателе существует ряд эмпирических формул, которые в общем виде записываются так Рп=а+bCп, где а и b — постоянные для данного двигателя коэффициенты; Сп — средняя скорость поршня, м/с. Эти потери от мощности двигателя практически не зависят. Выразив скорость поршня через его ход (Sп, м) и частоту вращения коленчатого вала (n, мин-1), получим, кПа,
Рп=а+0,033b*Sn*n
.
Примерно 65% энергетических потерь на трение приходится на цилиндропоршневую группу, 15 — 20% — на процессы газообмена и 10% — на привод вспомогательных приборов. За счет снижения механических потерь на трение, газообмен и привод вспомогательных приборов расход топлива можно снизить на 3 — 5%.
Коэффициенты а и b экспериментально находят для каждого типа двигателя при разных отношениях хода поршня Sп к диаметру цилиндра Dц. Для карбюраторных двигателей при Sп/Dц1 значение коэффициентов а и b несколько больше, чем при Sп/Dц
Для дизельных двигателей коэффициенты а и b несколько больше, чем для карбюраторных. С достаточным приближением для практических расчетов можно принять а для дизелей 48 кПа и карбюраторных 45 кПа, b — соответственно 16 и 13 кПа*с*м-1.

Еще несколько видеообзоров ASH-4, которые, возможно прольют свет на незатронутые мной аспекты устройства.

Вместо эпилога:

я хотел сделать не столько хвалебный, сколько подробный обзор необычного устройства. Надеюсь, основная цель достигнута и Вам достанет исходников для принятия решения о покупке. Если текст оказался Вам бесполезен, то Вам . У меня лично сабж вызывает исключительную эротическую гиперестезию и неуемное желание находится за рулём. Одним словом, у нас с моей Савразкой второй медовый месяц.
Всем Добра, а водителям — Добродушных ГАИшников и Добротных дорог!

Планирую купить

+143

Добавить в избранное

Обзор понравился

+125

+284

В данной статье, состоящей из двух блоков, будут подробно рассмотрены следующие элементы категории HUD Settings популярной покерной программы :

• HUD Designer
• Stat Appearance
• General Settings
• Site Options
• Popup Designer
• Chart Designer
• Main Popup/Table HUD
• NoteCaddy Popups
• HUD Filters
• Tournament Filters
• HotKeys

В первой части мы поговорим о первых четырех вкладках, во второй — об оставшихся.

Профили HUD’а и HUD Designer

Heads Up Display (HUD) — процесс, цель которого заключается в отображении статистики на игроков в режиме реального времени или же во время анализа раздач посредством реплеера.

В верхней части панели HUD Settings расположено графическое меню, отображающее профиль HUD’а, который выбран для редактирования.

Кликнув по данному меню, мы вызовем перечень графических изображений всех доступных для выбора и редактирования профилей.

После выбора нужного нам профиля мы можем приступить к его редактированию.

Вкладка HUD Designer состоит из следующих элементов:

Кнопки создания и удаления различных профилей HUD’а

Посредством нажатия кнопки «New» мы можем создать новый профиль HUD. После нажатия данной кнопки будет открыто окно, в котором нам будет предложено выбрать имя для нового профиля.

С помощью кнопки «Delete» мы можем удалить тот или иной профиль.

Кнопкой «Import» мы можем запустить процедуру импорта ранее сохраненных профилей HUD’а. В открывшемся окне нам будет предложено выбрать необходимый файл для импорта, после этого следует щелкнуть «Открыть». После этого программа спросит нас, желаем ли мы перезаписать имеющиеся настройки всплывающих окон (поп-апов) HUD’а. Выбираем «Yes»» или «No».

Кнопка «Import 1.0» запускает процедуру импорта сохраненных профилей первой версии программы HoldemManager.

С помощью кнопки «Reset» мы можем вернуть все настройки HUD профилей к первоначальным. После нажатия данной кнопки будут предложены два варианта восстановления:

1. All Configs — восстановление настроек во всех профилях HUD’а.
2. Panel Position — восстановление настроек по умолчанию расположения панелей статов в HUD.

Поле редактирования активного профиля HUD’а

Данная панель состоит из следующих элементов:

1. Поле статов, которые будет отображать наш HUD.
2. Кнопки, с помощью которых можно добавить разделители в HUD.
3. Доступные для добавления в первое поле статы.

Для добавления стата в первое поле нам необходимо найти интересующий нас стат во втором поле, а затем посредством нажатия кнопки «Стрелка влево» или с помощью двойного клика добавить его в поле отображения HUD’а.

Для изменения позиции того или иного стата воспользуетесь кнопками «Стрелка вверх» и «Стрелка вниз» в нижней части первого поля.

Для удаления того или иного стата из первого поля вы можете нажать кнопку «Стрелка вправо» или же воспользоваться двойным кликом.

Для добавления разделителей в HUD нам необходимо выделить стат в первом поле, после которого мы желаем установить разделитель, а затем нажать «New Line», если мы желаем, чтобы следующие статы отображались в новой строке; или «New Panel» — если необходимо, чтобы ниже расположенные статы отображались в новой панели.

Опции запуска HUD’а

«Start HUD on Launch» — данная опция автоматически запускает HUD при запуске HM2.

«Show Caddy Notes» — при активировании данной опции, в HUD’е будут отображаться статы-нотсы, которые создает приложение CaddyNotes.

«Start Caddy Report on HUD Launch» — если данная опция активирована, то при начале отображения HUD»а за столом автоматически открывается окно «отчетов» приложения CaddyNotes.

«Search Stats» — открывает строку поиска статов для добавления их в поле отображения статов.

Stat Appearance

Данная вкладка предназначена для индивидуальной настройки статистических показателей. Она состоит из следующих элементов:

1. Поле, в котором отображаются выводимые в HUD статы.
2. Настройка цветовой дифференциации статов.

Цветовая дифференциация статистических показателей позволяет нам использовать до пяти цветов раскраски статов. Цвета подключаются и отключаются посредством нажатия кнопок «Off» и «On».

Для настроек градации цвета нам необходимо выбрать стат, для которого мы желаем задать цветовые диапазоны. Затем подключаем необходимое количество цветовых позиций , указываем в какие именно цвета мы желаем окрашивать стат в зависимости от диапазона стата , вписываем параметры диапазонов в поля, которые расположены под позициями цветов .

3. Другие настройки.

Посредством данной панели мы можем индивидуально настроить параметры отображения каждого из статов. Ниже представлены описания каждой опции:

«Font» — смена шрифта отображения стата.

«Popup» — закрепление за статом всплывающего окна(поп-апа), которое будет отображаться при наведении и удерживании курсора на стате или клике на стате.

«Decimals» — указание количества, отображаемых после запятой, знаков стата.

«Abbreviation» — параметр, который определяет какую аббревиатуру писать перед статом, если её отображение прописано в настройках на вкладке «Config Properties».

«Dim for sample size» — если данная опция активна, то яркость цвета стата будет возрастать по мере возрастания количества раздач, на основании которых вычислялся данный стат.

«Display for hero» — при активированной данной опции, стат будет разрешен для отображения в статах на «Hero».

«Display for opponents» — при активированной данной опции, стат будет разрешен для отображения в статах на противников «Hero».

«Min sample» — минимальное количество сэмплов, которое необходимо программе для вывода той или иной статистики на игрока.

General Settings

Данная вкладка состоит из четырех блоков: Common Settings, Mucked Cards, HUD Front, Advanced Settings. Рассмотрим каждый из них.

На панели Common Settings доступны следующие опции:

«Hide hero HUD» — скрывает отображение HUD’а за столом для Хиро.

«Use session stats» — показывает статистику на оппонентов на основании статистики, которая собирается во время данной сессии, а не на основе информации из всей базы в целом.

«Show note icon» — при активации данной опции около статов игроков будет отображаться иконка блокнота для написания и просмотра нотсов.

» Show autorate icon» -отображение иконки авторейтинга игроков.

«Show abbreviations» — отображение аббревиатуры перед статами.

«Show Table HUD» — отображение HUD’а стола.

«Separator» — выбор символа, с помощью которого будут разделены статы.

«Stat Padding» — определение промежутка между статами.

«Min hands» — определение минимального количества рук, по достижению которого будут отображаться статы на игроков.

«Overhang» — указывается максимальное расстояние в пикселях, на которое элементы HUD могут вылезать за пределы стола.

«Last hand winners» — здесь вы можете указать по скольким последним розыгрышам следует отображать информацию в поле для статов стола. Информация будет представлена в формате: ник игрока — размер банка.

«Pots over» — выбор размера банков, которые будут отображаться.

На панели Mucked Cards доступны следующие опции:

«Hero mucked cards» — если данная опция активирована, то при отображении после розыгрыша макнутых карт и карт борда, макнутые» карты Хиро отображаться не будут.

«Won/loss label» — если данная опция активирована, то при отображении после розыгрыша «макнутых» карт и карт борда, под отображаемыми картами игроков отображается сумма выигранных или проигранных дeнeг игроком в этой раздаче.

«Display time» — время отображения макнутых карт и карт борда после окончания розыгрыша.

«Mucked Cards Opacity» — определение степени прозрачности макнутых карт и карт борда.

На панели HUD Font представлены следующие опции:

«Background» — выбор цвета подкладки статов.

«Alt background» — выбор цвета подкладки статов, которая будет использоваться при перехоже в режим отображения статов на игрока только за период его игры за данным столом (двойной клик по HUD’у).

«Text» — выбор цвета отображения текстовых элементов HUD’а.

«Scale Font» — если данная опция не активирована, то размер шрифта статов не будет изменяться при изменении размеров стола.

«Opacity» — ползунок настройки прозрачности элементов HUD’а.

«Font» — выбор шрифта, с помощью которого будут отображаться все элементы HUD’а.

На панели Adwanced Settings представлены следующие опции:

«HUD Logging» — если данная опция активирована, то программа записывает все свои выполняемые действия в файл hudlog.txt. Данный файл можно отправить разработчикам для идентификации проблем с программой.

«No Hud stats without hero» — если данная опция активирована, то HM2 не станет выводить статы на игроков, пока за стол не сядет Хиро.

«Lock the layout» — запрет на передвижение элементов HUD’а на игровых столах.

«Auto Z-order» — если данная опция активирована, то при крушении HM2 игровые столы не будут зависать.

«Click for stat popup» — вызов всплывающих окон (поп-апов) посредством клика левой кнопкой мыши, а не просто наведением на стат.

«Remember Selection» — запоминание выбранного профиля HUD, как профиля по умолчанию для редактирования.

«Force HUD on top tables» — в некоторых покер-румах, сообщения игрового стола могут выводиться поверх элементов HUD, ввиду чего элементы HUD’а могут начать «мерцать». Для предотвращения этого эффекта и предназначена данная опция. При активации опции элементы HUD’а выводятся всегда поверх любых окон.

«Show HUD on active table only» — если данная опция активирована, то HUD будет отображаться исключительно на том столе, который в данный момент является активным.

«Cup % to 99%» и «Always use two digits for percentage» – все статистические показатели всегда будут двухфицерными. Например, 08.

«Apply color coding for popup stats» — разрешение на окраску в зависимости от значения показателей статов в поп-апах.

«Popup hover time (ms)» — время, через которое будет появляться всплывающее окно при нажатии или наведении курсора на стат.

Site Options

Данная вкладка предназначена для закрепления того или иного HUD профиля за определенным сайтом или типом игры. Здесь мы можем настроить следующие параметры:

• Список Site – список доступных покерных сайтов.
• Список Seats – определение длины столов: ANY, FR, HU, SH.
• Список Games – определение вида игры: ANY, Holdem, Omaha, Omaha8.
• Список Betting – определение типа игры: ANY, No-limit/Pot-limit, Fixed limit, Tournament.
• Список Street – определение улицы, на которой будет отображаться тот или иной HUD.

Закрепление того или иного профиля за определенными параметрами типа игры и сайта осуществляется следующим образом.

1. Указываем необходимые параметры в списках Site, Seats, Games, Betting, Street.

2. Выбираем из списка имеющихся HUD профилей необходимый нам.

Во второй части данной статьи мы рассмотрим оставшиеся элементы категории HUD Settings.

Проецирование показаний приборов и навигации на лобовое стекло давно не новинка, но эта опция пока доступна только для машин премиум-класса. Для менее обеспеченных автовладельцев существует альтернативный вариант — приложения HUD. Мы решили скачать и проверить, что это: программы-игрушки или реальные помощники.

Для изучения были выбраны бесплатные Android-приложения (их аналоги есть и на iOS), из числа наиболее рейтинговых и востребованных на Google Play. Таким образом было установлено пять самых популярных приложений «HUD-навигация» и еще топ-пять «HUD-спидометров». Поехали.

Navier HUD

Приложение умеет позиционироваться при слабом сигнале спутников, подхватывая по сотовым вышкам и A-GPS. Можно запустить навигацию, либо выбрать спидометр. Карта на экране не отображается — только кусочек линии маршрута и указатели поворотов с текстовыми подсказками. Навигация и меню настроек полностью русифицированы. Есть возможность выбора цвета спидометра, компаса и указателей маршрута. Имеется пункт установки ориентации экрана, но работает только горизонтальная.

Странно реализован ввод адреса: программа в виде «подсказок» берет имена из записной книжки телефона и известные ей точки POI. Названий улиц же вообще не появляется, адрес надо вводить полностью вручную. Голосовой поиск не работает, при нажатии на «микрофон» никакой реакции. Впрочем, свой город (у нас Санкт-Петербург) программа определяет, и можно начинать прямо с названия улицы. Шрифты в программе очень мелкие, их плохо видно даже на планшете.

Corner HUD

Очень быстро позиционируется, быстрее даже чем Яндекс.Навигатор. Но при вводе адреса названия улиц не подсказываются, «лишние» буквы не затемняются. Появляются имена из «контактов» или точки POI. При попытке использовать голосовой поиск приложение вылетает с ошибкой. Шрифты в адресной строке тонкие, но достаточно крупные и читабельные. На экран выводится карта, она доступна и в режиме HUD.

Карта русифицирована, однако меню приложения только на английском. Карта схематичная, подписаны только основные улицы (что для изображения, которое все время висит перед глазами, совершенно правильно). Но настройки по выбору цветового оформления — только в платной версии. Для всех доступна и функция пошагового текстового описания маршрута. Приложение умеет автоматически менять ориентацию дисплея, но при повороте устройства зависает секунды на три с темным экраном. В приложении много встроенной рекламы.

HUDWAY

Самая близкая имитация настоящих проекторов на стекло. В режиме навигации HUD на экран выводится изображение изгиба дороги, стрелкой указывается направление и расстояние до поворота, рядом отображаются данные скорости. Здесь можно настроить яркость экрана и опережение картинки (по умолчанию 20 м). Настройки цвета и подсказки — только в платной версии.

Программа полностью русифицирована, можно выбрать карты для работы — Google, OpenStreetMap или «Яндекс». При создании маршрута карты доступны в привычном виде, а в режиме поездки программа автоматически переходит к отображению для проецирования на стекло. В навигации возможна горизонтальная и вертикальная ориентация экрана (переключается вручную), при работе с меню и вводе адреса — только вертикально. Голосового поиска нет. Шрифты везде очень мелкие, в приложении много рекламы. В меню программа иногда подтормаживает, но не критично, без долгих зависаний.

Z-NAV и Head-Up Navi

Приложения, непонятно как попавшие в тематический раздел самых популярных и бесплатных HUD-навигаторов. Z-NAV оказался очень кривенькой и тормозной нерусифицированной программой. Но главное, неспособной работать в режиме HUD — для этого приложение потребовало подключения по Bluetooth к дополнительному устройству-проектору.

Head-Up Navi может переходить в зеркальный режим, но разработчики тут очень жаждут денег. В бесплатной версии доступен только простейший спидометр, все остальное (притом неизвестно что) предлагают купить.

HUD Speed

Привлекательный спидометр со статистикой и крупными цифрами, настройками цвета. Но приложение очень плохо видит спутники — смогло найти больше чем за 10 минут! Очень легко теряет с ними связь, снова долго ищет. В неподвижном положении цифра скорости все время бегает в пределах 0 до 10 км ч, перескакивает при езде. Ориентация только горизонтальная. Много рекламы.

Speedometer

Простой спидометр, есть настройки цвета, единиц измерения. Можно посмотреть статистику максимальной скорости и дальности поездки. Ориентация дисплея только горизонтальная. В приложении есть реклама.

AASpeedometer

Несколько вариантов шкалы скорости на выбор — цифровые и аналоговые. Есть возможность настройки цвета, звуковых предупреждений о превышении заданной скорости. В приложении подгружается карта, она очень тормозит. Маршрут здесь построить нельзя, только просматривать местоположение. Русификация у приложения отсутствует. Очень много рекламы. Часть функций (например, динамический график скорости) только в платной версии.

DigiHUD

Цифровой спидометр без рекламы. Можно настроить максимальную скорость, включить звуковые предупреждения при ее превышении, установить цвет дисплея, посмотреть статистику. Меню приложения русифицировано, но сокращения на дисплей выводятся на латинице.

MyHUD

Эстетичное и красиво оформленное приложение. Крупная цифровая шкала, много настроек. Можно задать максимальную скорость, оповещение изменением цвета, окрас отдельных элементов. Можно посмотреть прогноз погоды. Нет рекламы. Очень плохо ловит спутники, постоянно теряет сигнал.

Каков итог?

Обмануть законы физики невозможно: обычные стекла для проецирования непригодны и днем в них ничего не отражается, даже при максимальной яркости экрана. В густых сумерках и ночью картинка проявляется, но и тут все равно не удалось скачать бесплатно опции премиум-класса. Одни приложения худо-бедно работают, другие совсем плохонько, но все они не больше чем игрушка на пару дней: загрузил, повозился и удалил.

Ancel A501 автомобильный OBD датчик HUD цифровой дисплей для вождения компьютера измеритель скорости топливной воды охлаждающей жидкости температурный сигнал сканер лучше, чем A202 Autool X50 Z132

Ancel A501 автомобильный OBD датчик сканирующий Инструмент Описание продукта:

Ancel A501 бортовой многофункциональный дисплей терминал, также известный как автомобиль поездки компьютер, многофункциональный, всесторонний, ориентированный на клиента автомобиль информации дисплей терминал. С компьютерной системой car trip, пользователи могут не только знать большую часть информации о автомобиле, но также и установить внутренние Функции своих автомобилей, чтобы сделать его более персонализированным и очеловеченным.

Автомобильный компьютер-это не только система отображения информации о автомобиле, но и мощное устройство обнаружения неисправностей. Пользователи автомобилей могут узнать, есть ли в автомобиле Обнаружение или нет через компьютер для поездки. Система может показать информацию о неисправности в деталях, чтобы пользователь автомобиля мог удалить скрытые проблемы для своих автомобилей, особенно, это защитит интерес для пользователя автомобиля, когда автомобиль находится в гарантийном времени

Обратите внимание:

1. Ancel A501Не поддерживает CAN ISO15765 OBD2 ПротоколыНекоторыеЯпонских автомобилейМодель может не работать, Пожалуйста, знайте это. Спасибо за понимание.

2. Если вы не уверены, что протоколы вашего японского автомобиля, вы можете попросить нас помочь вам.

Обратите внимание:Если вы хотите получить руководство пользователя, которое научит вас использовать устройство перед заказом, пожалуйста, оставьте свой адрес электронной почты, и я пришлю его вам.

Ancel A501 автомобильный OBD датчик сканирующий инструментФункции и Применение:

1. Отображение температуры охлаждающей жидкости и ранняя сигнализация,

2. Дисплей скорости транспортного средства и ранняя сигнализация,

3. Переключение напоминания о ранней тревоге.

4. Двигатель OBD DTC код неисправности ранней сигнализации; приносить автомобилям большое удобство для безопасного вождения.
5. Очистка кодов неисправностей DTC.

6. Отображение потока данных двигателя и мониторинг работы двигателя.

7. Цифровой измеритель скорости, отображение данных может регулироваться по мере необходимости.

8. Планировка Поездки перед ездом.

9. Отображение расхода топлива и рассчитать расход топлива, и это может раннее оповещение.

10. Дисплей напряжения зарядки аккумулятора и ранняя сигнализация.

11. Скорость вращения двигателя об/мин.

12. Напоминание о цикле технического обслуживания транспортного средства.

13. Марка автомобиля и настройка infotmation.

14. Лучше, чем A202 Autool X50 Z132.

15. Больше функций деталь перед размещением заказа рекомендуем внимательно ознакомиться до конца описание. ↓↓↓

Посылка в комплект входит:

1 х ANCEL A501 автомобильный OBD датчик сканирующий инструмент

1 х основной кабель (130 см)

1 x поглощать держатель

1 х Подставка держатель

1 х Руководство пользователя на английском языке

1 х 60 см БД удлинитель (Бесплатный подарок )

Отображаемые изображения на холостом ходу

Режим холостого хода-это интерфейс, отображаемый в режиме включения или холостого хода. Клиент может настроить задержанное содержимое. Для получения более подробной информации, пожалуйста, просмотрите 【reconfigation pictures】 в настройках прибора, настройки по умолчанию компьютерной системы поездки автомобиля показаны ниже:

Верхняя левая сторона: расход топлива для этой поездки

Центральная левая сторона: скорость двигателя

Нижняя Левая сторона: пробег в этой поездке

Верхняя правая сторона: средний расход топлива (л/ч)

Центральная-правая сторона: средний расход топлива (л/ч)

Нижняя-правая сторона: напряжение зарядки аккумулятора

Верхняя сторона-центр: температура воды двигателя

Нижняя сторона-центр: часовой Расход топлива (динамический)

Отображаемые изображения в состоянии вождения

Когда транспортное средство начнет движение, система будет представить следующие четыре интерфейса, 【круиз моде】, 【гоночный моде】интерфейсы. Применение 【 & uarr; 】, 【↓】to переключатель theinterfaces.

Характеристики данных в круизном режиме

Верхняя левая сторона: время, используемое в этой поездке

Центральная левая сторона: средняя скорость транспортного средства в этой поездке

Нижняя Левая сторона: остальная часть топлива в топливном баке

Нижняя-правая сторона: пробег в этой поездке

Центральная-правая сторона: средний расход топлива

Нижняя-правая сторона: диапазон для топливного бака

Верхняя сторона-центр: Текущая скорость транспортного средства

Нижняя Центральная сторона: мгновенный расход топлива

Установите отображаемые данные в режимах круиза, холостого хода и гонки самостоятельно, для получения дополнительной информации, пожалуйста, просмотрите фотографии изменения конфигурации в настройке инструмента

Отображаемые изображения в режиме гонки

Характеристики данных в режиме гонки

Экран показывает три варианта данных и отображает значения, такие как текущая скорость двигателя, скорость вождения, температура воды двигателя и т. Д., одновременно.

Сигнал тревоги функция

Многократные функции сигнальной сигнализации азимута компьютера автомобиля поездки могут гарантировать безопасное использование транспортного средства, когда автомобиль в использовании, автомобиль поездки компьютер предлагает информацию о безопасности с различными классами.

Превышение скорости вождения сигнализации

Установите сигнализацию максимальной скорости для безопасного вождения транспортного средства в соответствии с фактической индивидуальной ситуации. Когда скорость вашего транспортного средства достигает или превышает установленную максимальную скорость, автомобильный компьютер выдает Тиковый звук, чтобы отправить предупреждение о превышении скорости, и отображаемый номер скорости транспортного средства отображается красным в то же время, чтобы подсказать водителю, что следует обратить внимание на контроль скорости движения.

Предупреждение о вождении в состоянии усталости

Перед длительным ездом Установите «сигнал усталости водителя» с подсказками, чтобы гарантировать, что в определенном интервале система напоминает водителю о том, чтобы остановить Усталость вождения.

Температура двигателя ненормальность сигнализации

Автомобильный сигнал о неисправности

Каждый раз, когда ключ включен, компьютер будет проверять электронную цепь двигателя. Сам по себе своевременно, когда обнаружена неисправность. Просмотрите информацию о неисправности автомобиля с помощью кнопки. Для обеспечения безопасности вождения каждый раз.

Настройки меню интерфейс

В любом состоянии, клиент может выбрать, чтобы войти в интерфейс настройки меню

Функция диагностики электронной системы управления

С этой функцией клиент может понять в реальном времени рабочее состояние настоящего транспортного средства своевременно и точно. На экране отображается меню функции обнаружения, кнопки [& uarr;], [↓] выбирают функцию для обнаружения:

1. Считывание кода неисправности

2. Чистый код неисправности

3. Считывание данных

4. Данные о стоп-кадре

5. Тест датчика кислорода

6. Производитель отслеживает данные

7. Онлайн-приложение системы

8. Данные по ECU

Так как различные автомобили показывают различные поддерживает стандарты OBD, некоторые автомобили могут не поддерживать одну или несколько из этих функций.

Выберите 1. Прочитайте код неисправности

Текущий код неисправности: он показывает код неисправности, обнаруженный этим автомобилем в настоящее время.
Код неисправности: он показывает, что неисправность происходит с перебоями в некоторых циклах движения.

Если обнаруженная система имеет код неисправности, на экране будет отображаться номер кода неисправности и его описание (см. Рисунок выше), просмотрите различное содержимое неисправности через 【 & uarr; 】【↓кнопка. В правом нижней части экрана отображается «01/04», что означает, что система имеет четыре кода неисправности в общей сложности, текущий отображаемый код неисправности является первым.

Выбор 【2. Прозрачный код неисправности 】

Эта функция может гаснуть индикаторную лампу неисправности транспортного средства; Очистить коды неисправностей, хранящиеся в памяти блока управления системы. Перед очисткой кода неисправности поместите ключ зажигания на шестерню.

Выберите [3. Чтение потока данных]

Экран покажет мгновенное значение потока данных, клиент может просматривать состояние работы двигателя 【 & uarr; 【【】кнопки для считывания мгновенного значения потока данных на предыдущем экране или мгновенного значения потока данных на следующем экране
【Car производительность test】function

Компьютер для поездок на автомобиле предлагает функцию тестирования производительности автомобиля, позволяет клиенту с легкостью посмотреть на производительность транспортного средства.
Select【acceleration/торможение test】

Используйте 【 & uarr; 】, 【↓】для регулировки значений, выберите 【ok】 для подтверждения и хранения данных.

Клиент может установить стартовую скорость и конечную скорость, во время ускорения или замедления транспортного средства, автомобиль поездки компьютер будет следить за скоростью транспортного средства. И точно Показать расстояние движения и время, потраченное на ускорение и замедление. Позволяет клиенту легко понять производительность транспортного средства.

Select【car характеристик тормозов test】

Используйте 【 & uarr; 】, 【↓】для регулировки значений, выберите 【ok】 для подтверждения и хранения данных.

Когда клиент проводит торможение, транспортное средство движется на расстояние 0 км/ч, сколько времени и сколько времени на торможение в общей сложности позволяют клиенту легко понять характеристики тормозов транспортного средства.

【Instrument setting】function

Четыре настройки, т. Е. Марка автомобиля Размер двигателя Размер топливного бака Цена топлива, являются основными настройками для A501C.

Чтобы получить точные данные о потреблении топлива, эти параметры должны быть установлены после того, как транспортное средство будет успешно общаться.

【Vehicle бренд setting】

Используйте 【 & uarr; 【【↓】кнопки для выбора типов транспортных средств, нажмите 【ok】 кнопку для подтверждения, используйте 【c】 кнопку для выхода. На компьютере для поездок на автомобиле отображается значок модели при пробуждении.

【Engine перемещения setting】

【Fuel размер бака setting】

【Fuel ценообразования

В соответствии со следующей опцией меню настройки, установите параметр сигнализации и соответствующие данные компьютера поездки автомобиля, если одна из функций сигнализации должна быть отменена, установите эту функцию и ее значение на ноль.

Превышение скорости вождения сигнализации

Установите функцию сигнализации превышения скорости на основе вашей фактической ситуации, чтобы напоминать и избежать случайного превышения скорости вождения

Предупреждение о вождении в состоянии усталости

Перед длительным ездом Установите «сигнал усталости водителя» и гарантируйте, что в определенный промежуток времени система напоминает водителю о необходимости остановить Усталость вождения.

【Gearshift подскажите 】

Чтобы уменьшить потери от вождения автомобиля, увеличьте срок службы автомобиля, исправьте вредные привычки вождения, установите соответствующее значение скорости двигателя, когда требуется переключение передач. Когда скорость двигателя достигает заданного значения, автомобильный компьютер отправляет звуковой сигнал. Чтобы предложить клиенту выполнить переключение передач.

Верхний лимит переключения передач, автоматически отключается пробуждение, когда скорость транспортного средства достигает заданной скорости, предотвратить революцию будет достигать предложенного значения, когда Максимальная передача сделана путем переключения, автомобильный компьютер снова проснется, чтобы избежать того, что нет передачи для переключения.

【Instrument в режиме ожидания delay】

Устройство автоматически переходит в спящий режим после 10 секунд по умолчанию после выключения ключа зажигания, вы можете установить более длительное или более короткое время сна в зависимости от вашей фактической ситуации, но не менее 10 с.

Примечание: Это Время в режиме ожидания означает, что время начинает подсчитываться, когда основная плата компьютера автомобиля ЭБУ начинает засыпать, и вывод данных останавливается после того, как автомобиль застопорен ключом, но не означает, что время начинает подсчитываться, когда ключ выключен.

Для некоторых автомобилей резервуар для воды двигателя рассеивает тепло от двигателя или цепь охранной сигнализации переходит в рабочее состояние, увеличит время ожидания автомобиля поездки компьютера, после того, как автомобиль застопорился.

Если задний выключатель питания должен быть выключен, пожалуйста, выключите его после того, как компьютер отключится, если задний выключатель питания непосредственно выключен, данные этой операции не будут храниться.

【Instrument Настройка звука

【Backlight яркость level】

Установите яркость ЖК-дисплея автомобиля в соответствии с вашими личными хобби для достижения оптимальных визуальных эффектов.

Скорость транспортного средства ошибка correction】

Если измеритель скорости автомобиля показывает 110 км/ч, то на компьютере для поездки на автомобиле отображается 110 км/ч, нажмите 【 & uarr; 】для настройки отображаемого значения в автомобильном компьютере на 110% и скорость может быть скорректирована так же, как и в оригинале.

【Замена напряжение correction】

Если показанное значение напряжения батареи отличается от фактического измерения, исправьте погрешность напряжения так же, как и используемое в коррекции скорости транспортного средства.

【Reconfiguration picture】

EFI транспортные средства поддерживают нагрузку данных, но автомобили от каждого производителя транспортных средств поддерживают различные объемы и содержание данных. Поэтому клиенты могут устанавливать содержимое и информацию в различных режимах, исходя из их хобби.

Конфигурация простое изображение

Конфигурация круиз режим изображение

Изображение конфигурации в режиме гонки

【Repair и техническое обслуживание record】function

Установите различные сигнальные сигналы, такие как техническое обслуживание автомобиля, замена моторного масла, замена жидкости трансмиссии и тормозной жидкости, вращение шин, замена шин и т. д., в соответствии с вашими требованиями. Установите пробег обслуживания самостоятельно, когда автомобиль движется до этого пробега, компьютер поездки автомобиля подсказка водителю провести соответствующее техническое обслуживание. Для обеспечения безопасности вождения.

【Fuel потребление correction】function

A501C/принимает более научный подход к расходу топлива, может осуществить легкую коррекцию по сравнению со старыми. Когда владелец автомобиля использует этот продукт в первый раз, он должен сделать исправление в соответствии со следующими шагами/. После коррекции средний расход топлива и его дальность фиксируются.

1. После того, как продукт используется в первый раз и успешно подключен к транспортному средству, параметры смещения двигателя и размера топливного бака должны быть выполнены внутри настройки прибора.

2. Полный топливный бак транспортного средства на АЗС, при заполнении, не останавливайте наполнение до тех пор, пока пистолет автоматически не прыгнет.

3. Когда транспортное средство движется и оставшаяся Емкость топливного бака составляет 1/4 емкости топливного бака, Используйте тот же заправочный пистолет на той же АЗС, добавьте топливо, пока пистолет автоматически не прыгнет.

Затем нажмите кнопку OK на автомобильном компьютере, перейдите to【Fuel information confirmation 】-【данные о расходе топлива correction】, чтобы сделать коррекцию. Например, вы добавляете 1. 52 л топлива, введите into【данные о потреблении топлива корректирования】данные внутри показывают, что этот топливный бак переваривает 53.5L топливо, и отрегулируйте данные to52L, затем выберите OK для хранения и выхода. Таким образом, исправление сделано/

Меры предосторожности:

Рекомендуется добавить топливо на той же АЗС и использовать тот же заправочный пистолет, не останавливайтесь, пока пистолет не подпрыгнет автоматически, когда добавляется топливо. Для обеспечения отображения диапазона и остающихся данных о топливе, подтверждение заправки должно быть сделано после заполнения каждый раз. Вот простой способ: после заполнения каждый раз, нажмите кнопку ОК-【информация о расходе топлива подтверждения】-【оставшаяся замена топлива 】хранение и выход.

В будущем, если вы не хотите заполнять бак при заправке, просто перейдите к оставшнему топливу, где вы можете ввода данных о топливе для того, сколько топлива вы хотите добавить.

Рекомендуется добавить топливо снова, когда счетчик топлива достигает позиции красной линии. Сколько топлива вы хотите добавить, сколько топлива вы просто входите, если вы хотите заполнять, введите данные о размере топливного бака.

【Hud mode】setting

Нажмите и удерживайте кнопку OK для 5S, войдите в режим отображения HUD. Для выхода из функции нажмите кнопку OK для 5S и выхода.

В связи с яркостью, не рекомендуется использовать эту функцию в сильный Дневной светильник, для устранения ghosting дисплей, специальная Отражающая пленка нужна для наклеивания.

В режиме отображения HUD, отрегулируйте кронштейн компьютера для автомобиля, с кнопками, стоящими перед водителем. Сделайте дисплей вверх; проецируйте отображаемую картинку на лобовое стекло.

Чтобы получить лучший эффект, поместите дисплей компьютера для автомобиля как можно ближе к переднему ветровому стеклу. Лучшее место установки находится прямо в центре руля.

【Restore завод settings】

Когда переключатель питания включен и экран отображается, нажмите кнопку OK сразу же, и меню restore factory settings отобразится; или, перейдите в меню инструмента, выберите для работы настройки restore factory.

После восстановления заводских настроек Сбросьте все данные, установите данные для восстановления в состояние заводских настроек по умолчанию.

После того, как настройки инициализации компьютера автоотключения будут выполнены, система перезагрузится.

Система занята получением данных о транспортном средстве, после того, как соединение транспортного средства успешно, информацию, такую как объем двигателя, размер топливного бака необходимо изменить.

——————————

О доставке

1. AliExpress Стандартная доставка является зарегистрированной почтой, можно отслеживать, безопасно и быстро, обычно занимает 10-25 дней.

2. Если вы покупаете много продуктов и вес более 2 кг, пожалуйста, выберите быструю доставку (ARAMEX, DHL, EMS, FedEx, TNT, UPS).

3. Быстрая доставка: ARAMEX, DHL, EMS, FedEx, TNT, UPS, более безопасная и быстрая, обычно занимает 3-7 дней.

4. Для DHL FedEx TNT UPS, некоторые адреса являются находится в удаленном регионе, логистической компании нужно заряжать 37 $ доставка в отдаленные регионы гонорар перевозкы груза, он должен быть оплачен на вашей стороне.

Как отследить мою посылку?

Вы можете отслеживать свою посылку на следующем веб-сайте, используя ваш номер отслеживания: www.17track.net/en (скопировано в браузер, чтобы открыть).

Что я могу сделать, когда время защиты покупки заканчивается?

Если срок защиты заказа истекает, свяжитесь с нами, и мы поможем его продлить. Так что ваши деньги не пойдут на мой счет.

Есть ли таможенный налог?

1. Обычно мы декларируем низкую стоимость, чтобы избежать таможенного налога.

2. Для стандартной доставки, мы декларируем30% цены, Для быстрой доставки (ARAMEX, DHL, EMS, FedEx, TNT, UPS), мы декларируем $20 $35.

3. Но из-за различий в политике в разных странах, может быть таможенный налог, который должен быть оплачен покупателем.

4. Таким образом, вы можете оставить сообщение при оформлении заказа о том, какую стоимость вы хотели бы декларировать.

Ancel A501 автомобильный OBD датчик HUD цифровой дисплей для вождения компьютера измеритель скорости топливной воды охлаждающей жидкости температурный сигнал сканер лучше, чем A202 Autool X50 Z132
