Удобное решение для создания фрезерного станка с “большими” возможностями и при этом имеющего небольшую стоимость. Из систем управления в виде пульта контроллер NC105 G2/G3 имеет наиболее продвинутые функции и стабильную работу.

Прикрепленные файлы

Последние добавленные макеты

Пригласительное на свадьбу

Подставка для книг, тарелок и другой сувенирной продукции

Значки для украшения георгиевских лент

Звезды с гергиевской лентой

Варианты написания слова «Победа»

Стол студийный

#1

MiG

Пол:Мужчина
Из:Россия , Ковров

Отправлено 22 Январь 2013 — 18:32

Наверх

#2

andrei

Абитуриент

Пользователи
3 сообщений

Из:gruzia tbilisi

Отправлено 07 Февраль 2013 — 15:37

NK105 G2 инструкция на русском если можно

Наверх

#3

3D-BiG

Пол:Мужчина
Город:Ареал обитания — вся страна, но обычно встречаюсь в Новосибирске…
Интересы:Полежать на диване, пофлудить на форуме….
Из:СССР

Отправлено 14 Май 2020 — 22:31

Наверх

Шаги следующие.

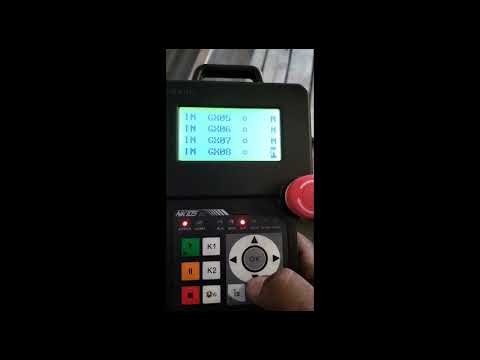

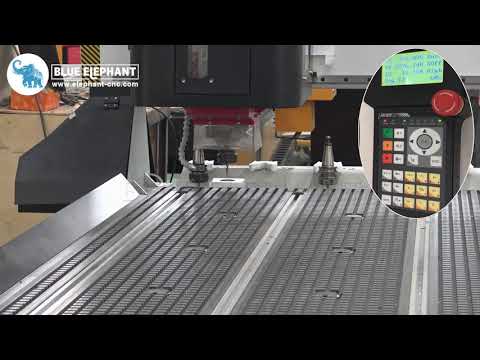

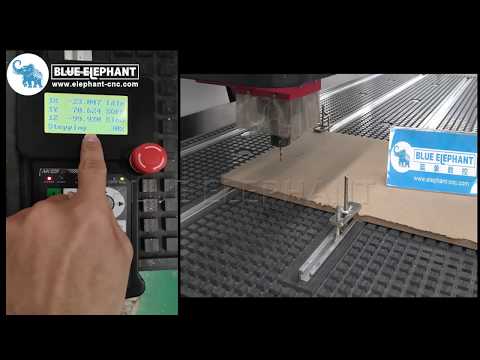

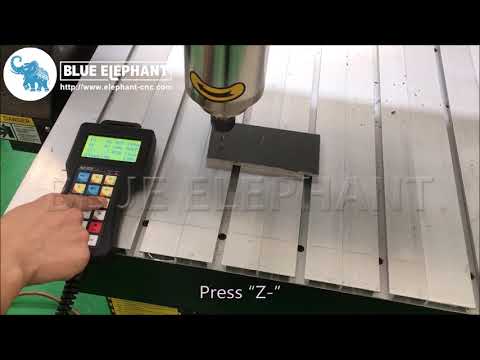

Нажмите комбинацию клавиш «Shift» + «6 ″, чтобы измерить длину инструмента.
Каждый раз, когда мы измеряем длину разнородного инструмента, нам нужно выполнить разнородный файл.
Например, мы измеряем длину инструмента 2 и инструмента 3

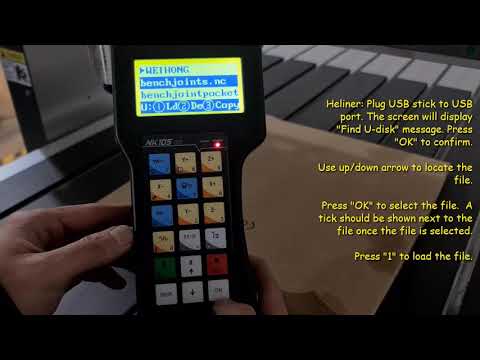

Нажмите кнопку меню, выберите «1.Local Files». Начнем с инструмента 2.
Затем выберите инструмент поддержки файлов 2.
Инструмент изменится с T1 на T2.
Нажмите комбинацию клавиш «Shift» + «6», чтобы измерить длину инструмента № 2.
Ступени измерительного инструмента № 3 такие же, как и для инструмента № 2

Видео выглядит следующим образом.

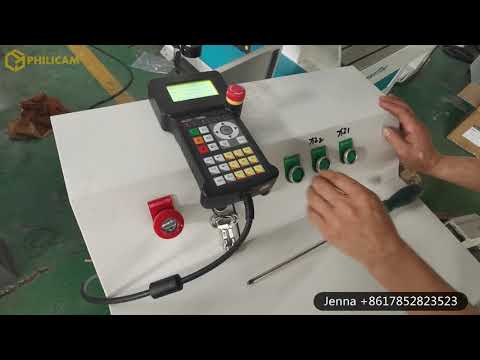

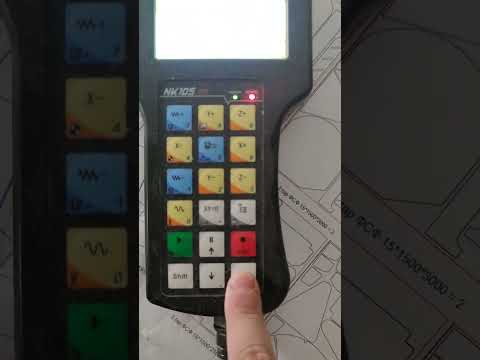

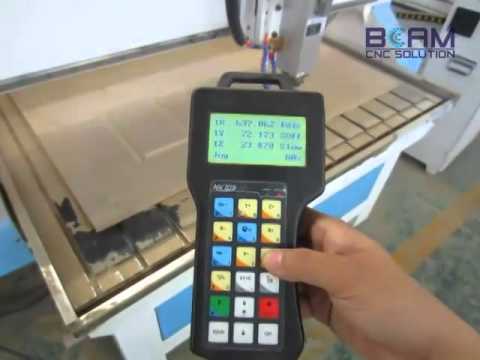

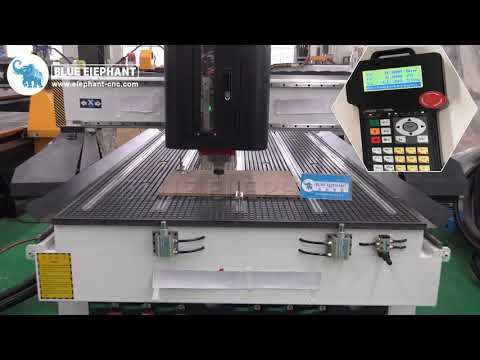

Weihong nk105 g2 от производителя NS Studio

Попался вот на одном из выездов на пусконаладочные работы такой вот пульт DSP …

В процессе работы с ним.

Что очень понравилось — пульт подключается к интерфейсной плате COM разьемом и сам по себе не имеет мозгов — поэтому уронив или разбив непосредственно сам пульт мы не попадаем набольшую сумму денег. Но присутствие стабилизатора напряжения сбережет уйму денег и нервов в любом случае.

Инструкция на этот пульт имеется на русском языке, все ясно и интуитивно понятно, — есть мысли по рациональному испольсованию таких систем управления в поточном производстве.

Скажу сразу в некоторых станках поставляемых в Россию из Поднебесной плохо работают (смещаются оси) замечено это с драйверами LEADSHINE 542-5.

Мною выяснено что на партии драйверов LEADSHINE 542-5 устанавливаемых с платой DSP Weihong nk105 перепутаны PUL+ и PUL- (маркировка на драйвере) так что решением проблемы является замена местами проводков PUL+ и PUL- на драйвере.

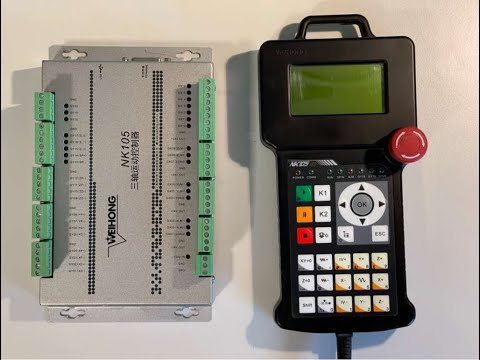

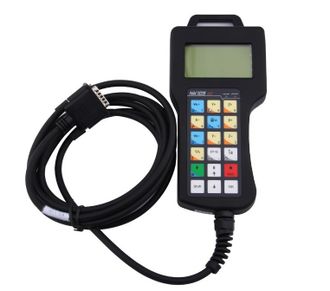

Система управления фрезерно-гравировальным оборудованием NK105 имеет переносной клавишный терминал и плату разводки со светодиодами, имеет мощнаую функциональность и гибкость в работе.

DSP Weihong nk105 g2 имеет следующие преимущества:

расширенный алгоритм управления
отличное качество обработки и ее скорость

Доступны дополнительные функции, такие как:

остановка и возобновление работы
multi-система координат детали и обработки файлов
анализ информации
разные форматы файлов, такие как ENG, DXF и NC поддерживаются на программном уровне самим пультом.

Он также предлагает восемь ячеек памяти для многосегментной скорости вращения шпинделя.

SprutCAM Практик бесплатно на год при покупке станка с ЧПУ

Поделиться:

Путь в программе NCStudio: NCStudio/Params/Manufactury(пароль: ncstudio)/Motor parametr (X,Y,Z)

Формула расчета: (текущий коэфициент) умножить (текущий размер) разделить (требуемый размер).

Пример: Вам надо порезать заготовку размером 100х100 мм, Текущий коэфициент 0,0025, текущий размер 99,6 мм, соответственно формула выглядит так: 0,0025х99,6:100= 0,00249

Вставить новое значение коэфициента в соответствующее поле и нажать кнопку «ОК». Перезагрузить программу.

Главная
» Комплектующие
» Комплектующие для фрезерных станков
» Контроллеры

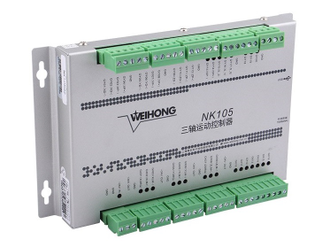

» Контроллер Weihong NK105 G2

Модель: NС Studio
Наличие: Предзаказ

Цена: 58 905 р.

Количество:

в закладки

сравнение

Инструкция контроллер Weihong NK105 G2 G3

Отзывов: 0 | Написать отзыв

Описание
Характеристики
Отзывы (0)

Контроллер для 3-х координатных станков ЧПУ, с возможностью подключения 4-ой оси вращения вместо одной из осей. Контролер может работать совместно с шаговыми или серводвигателями. Доступны такие функции как: линейная интерполяция, круговая интерполяция, предварительный просмотр.
