Итак, продолжение эпопеи)
Провода пришли мне в итоге на 2 дня позже планируемого, поэтому пишу с задержкой. С проводами все четко, продублирую тут ссылку: Смотри, что есть на AliExpress! Android 2din dvd автомобильный радиоприемник, мультимедийный плеер с кабелем для Suzuki Buick Volkswagen ISO Hyundai Kia Honda Toyota Nissan Mitsubishi за 746,60 ₽ — уже со скидкой -48%
sl.aliexpress.ru/p?key=28B4Z4Y

Пока провода путешествовали по просторам необъятной нижегородской области я подгонял штатное крепление чтобы магнитола по размерам дружила с панелью. Панель, собственно, тоже кромсал.

На дремель я не богат, поэтому искал выход на основе подручных средств: бокорезы, нож, газовая плита(греть нож), шурик, наждачка нулевка, двусторонний скотч и бита-бошка чтоб поширше😁

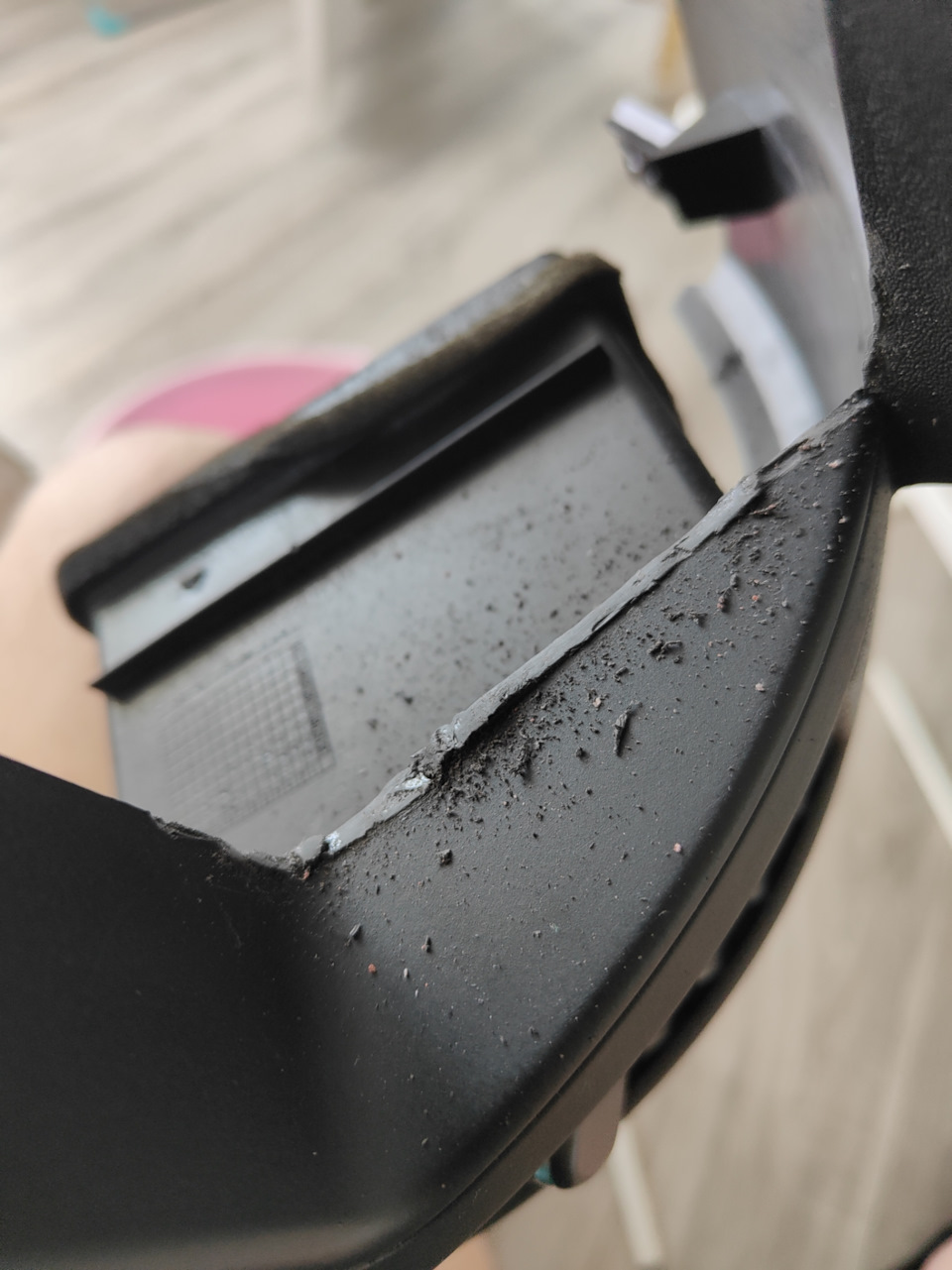

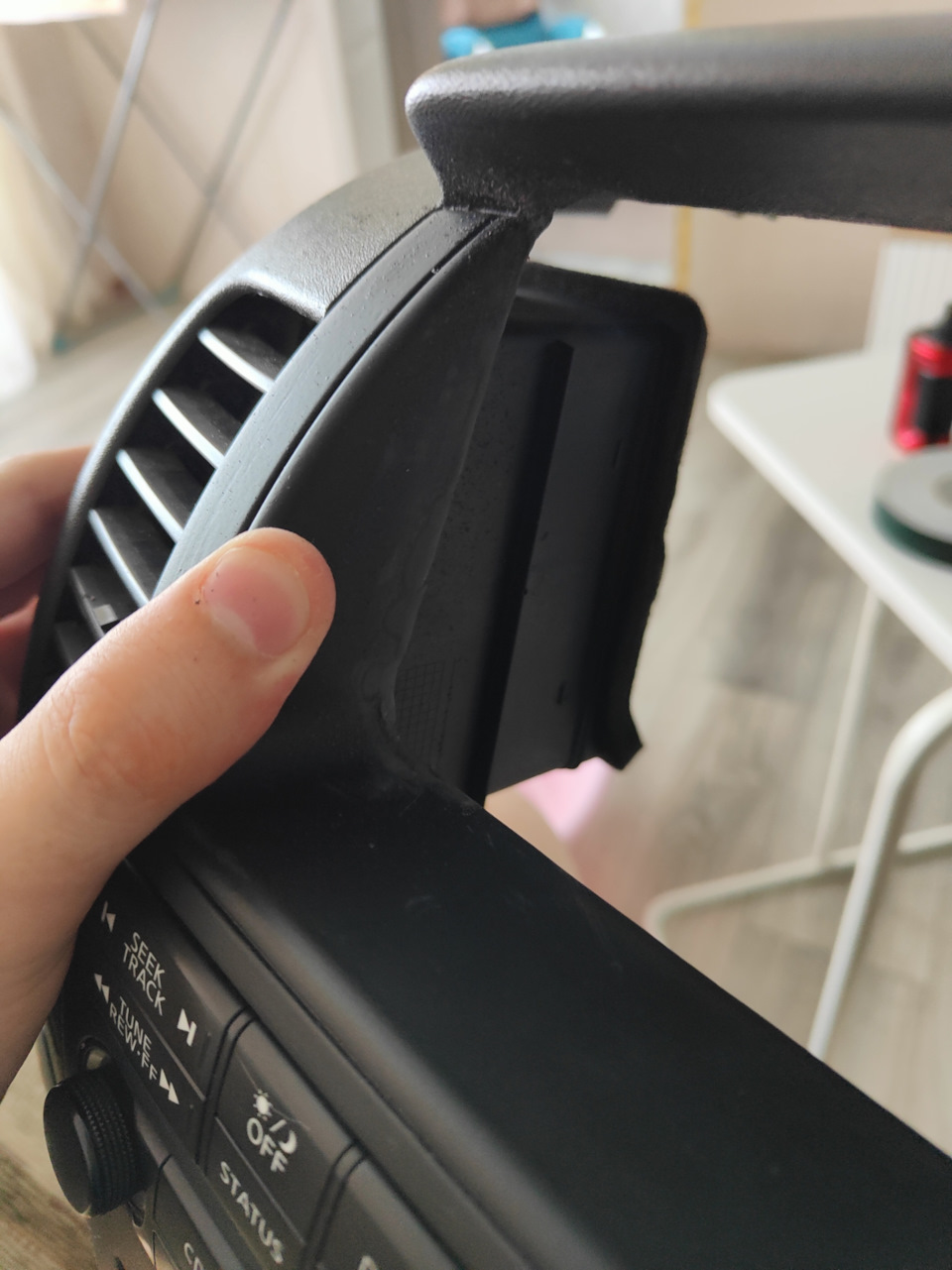

Рамку, для начала, покусал бокорезами, дальше «лишний» пластик срезал просто нагревая нож на плите. Не советую использовать бытовые ножи — долго греются, плохо протыкают пластик.

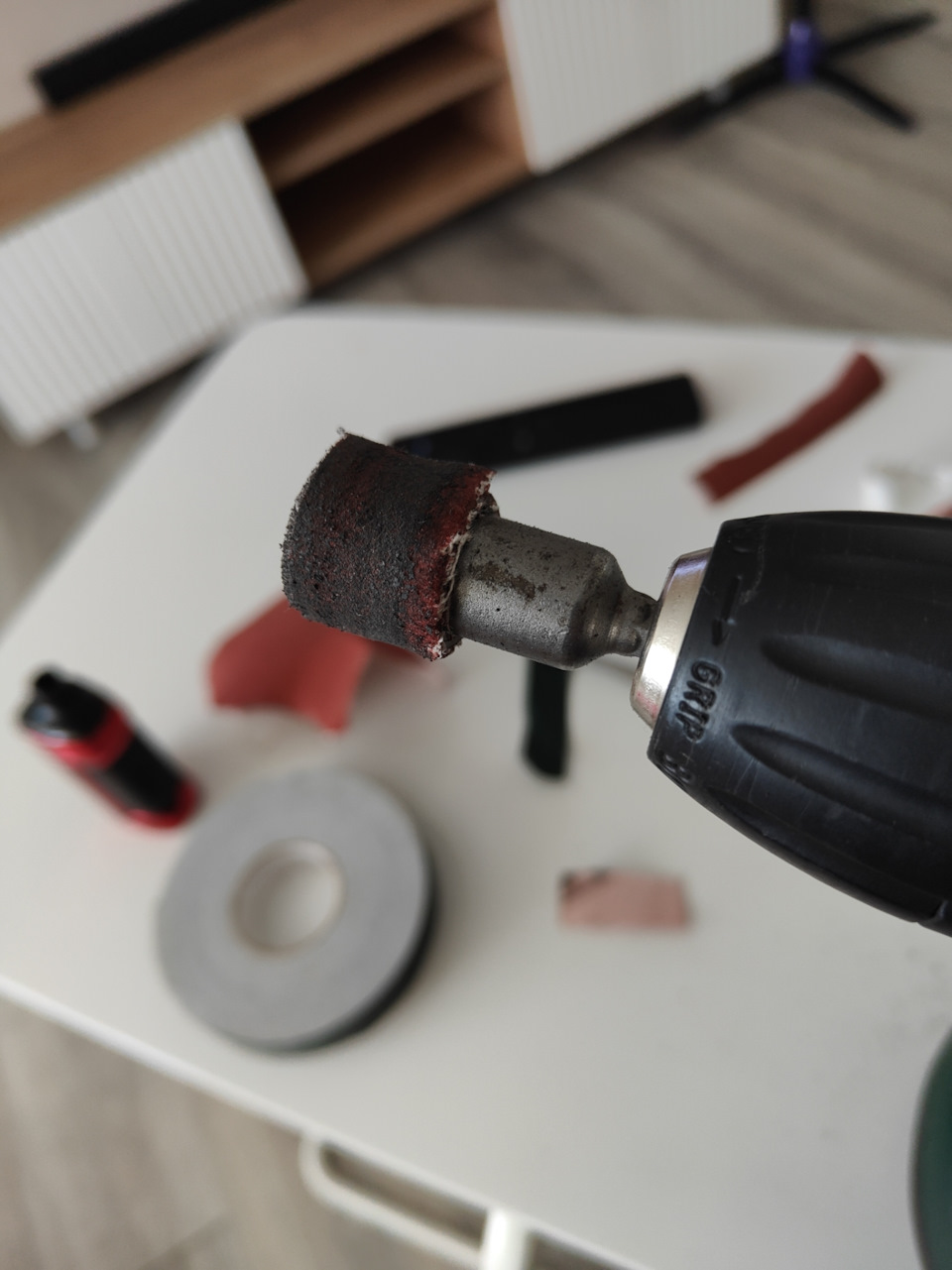

Максимально срезал ножом, далее в ход пошел самодельный дремель😁:

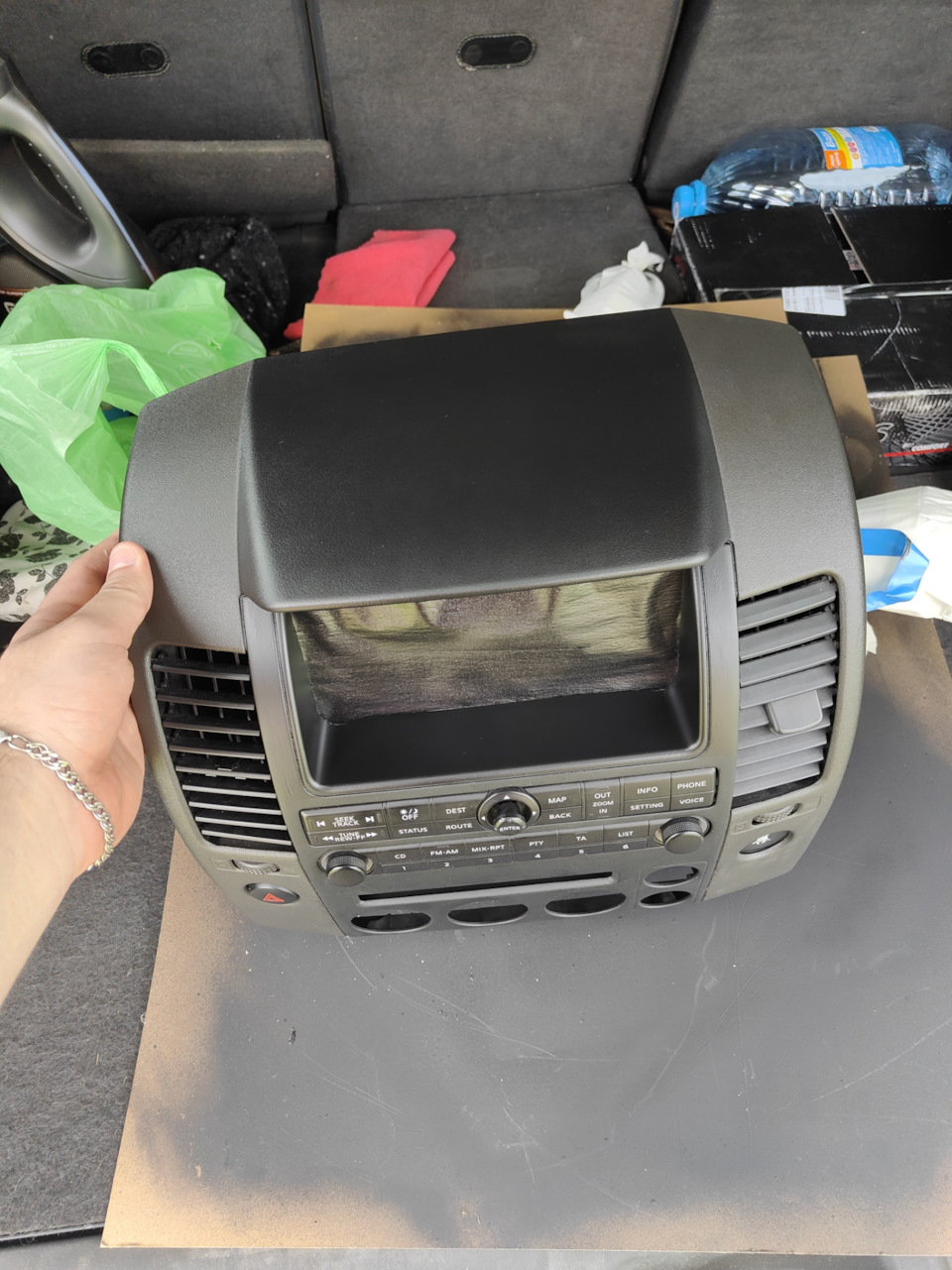

Дальше покрасить. С этим, я думаю, все понятно.

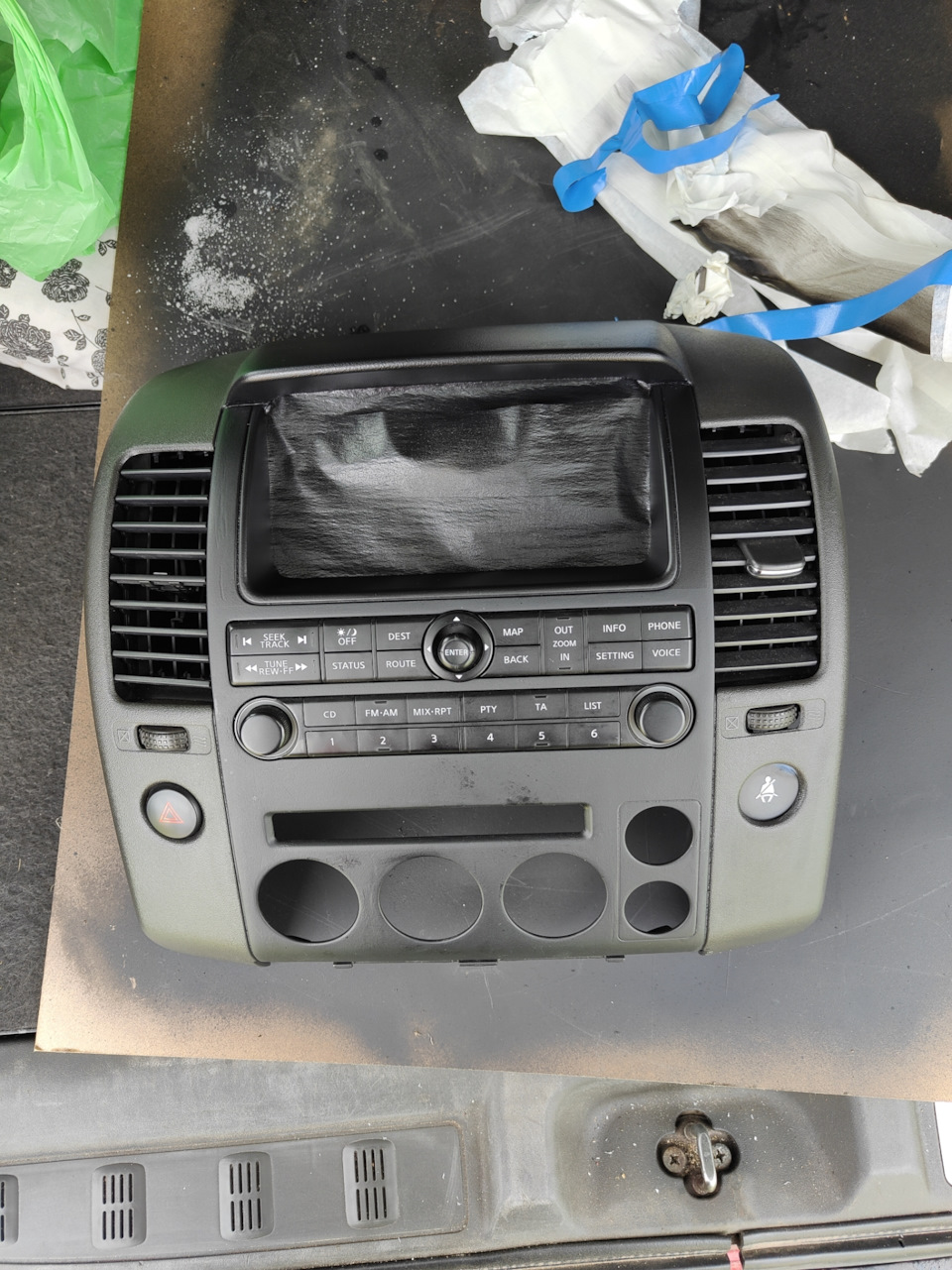

Мой пластик уже крашен, был косяк на козырьке, поэтому было решено «кепку» тоже зацепить. Результатом более чем доволен.

Высверлит так же пару отверстий что бы подогнать посадку магнитолы. Фоток нет, увы, запарил.

Ладно, это все прелюдии.
Самое главное — подключение
В целом ничего сверхъестественного. Заказанный провод, по ссылке выше, подошёл без проблем. Как и у большинства людей звука при включении не было и с этим подробнее, на пальцах.

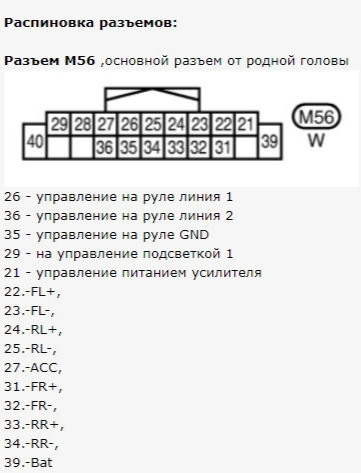

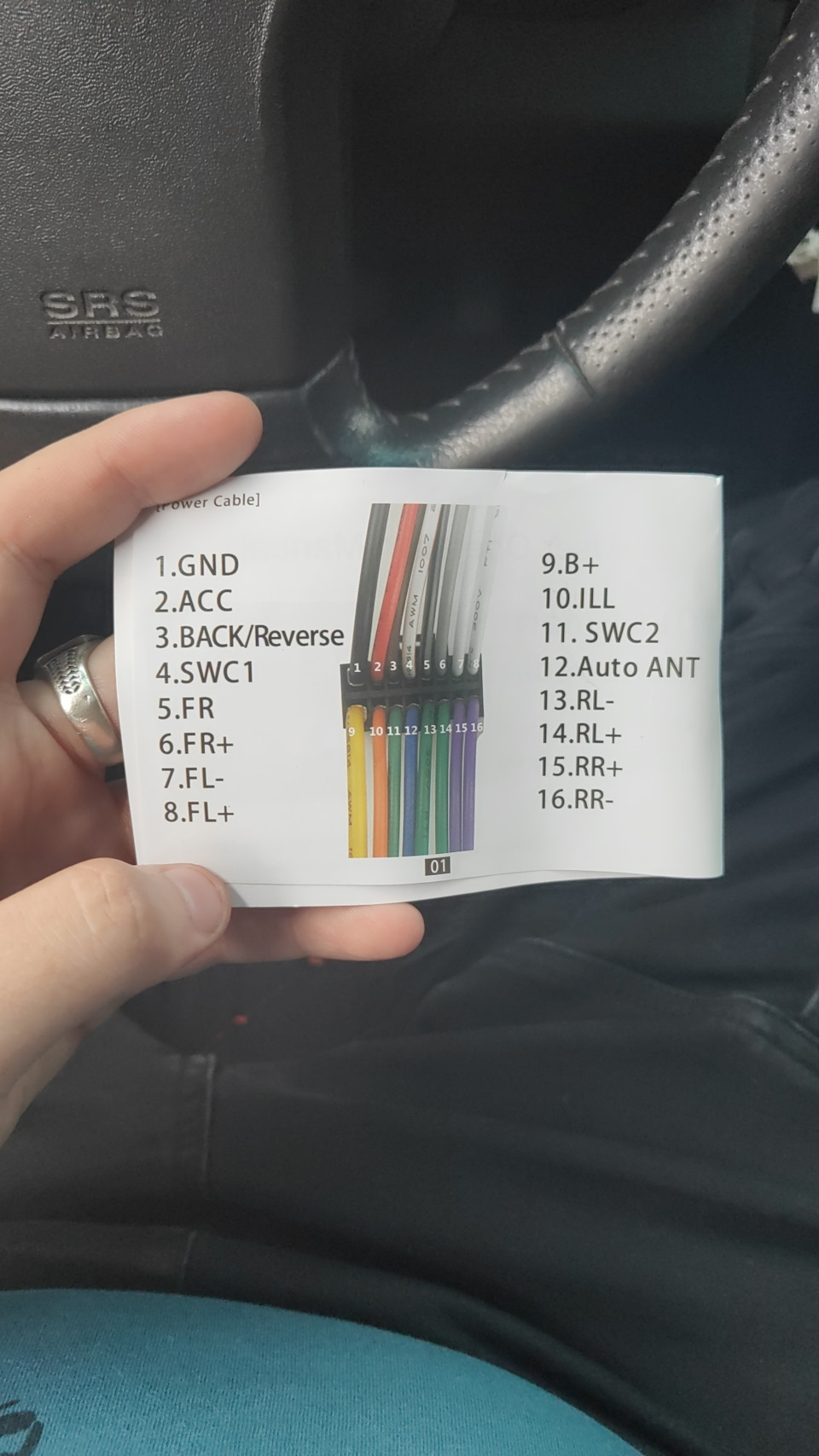

Необходимо изучить и понять всеми давно известную картинку с распиновкой штекера, который подключался в CDюшник.

Если прикинуть распиновку, мы поймём что имеются отличия купленного провода и разъема — некоторые пины отсутствуют. А один из них для нас крайне важен — номер 21. Он отвечает за питание усилителем без которого звука не будет.

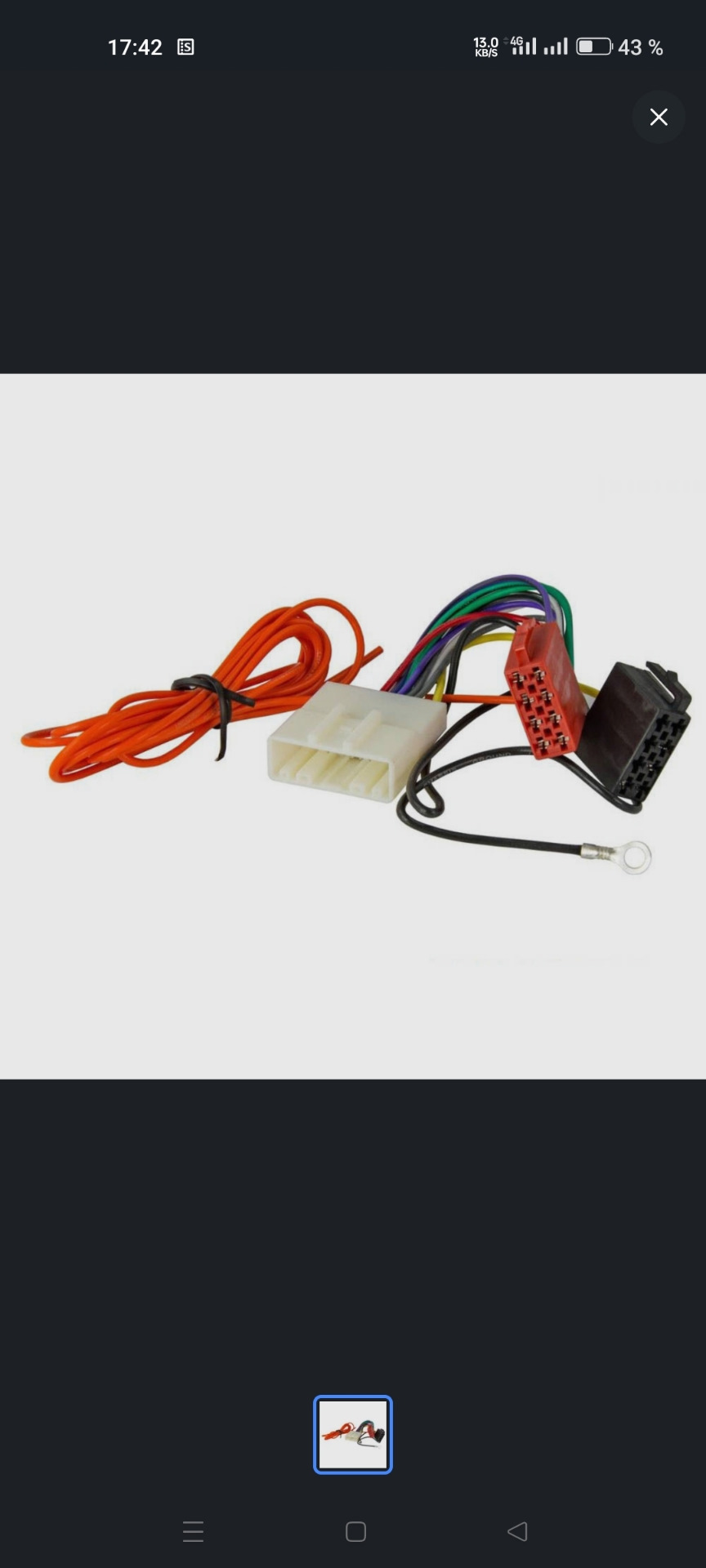

Тут к нам на помощь приходит кабель, который я заказал по ошибке.

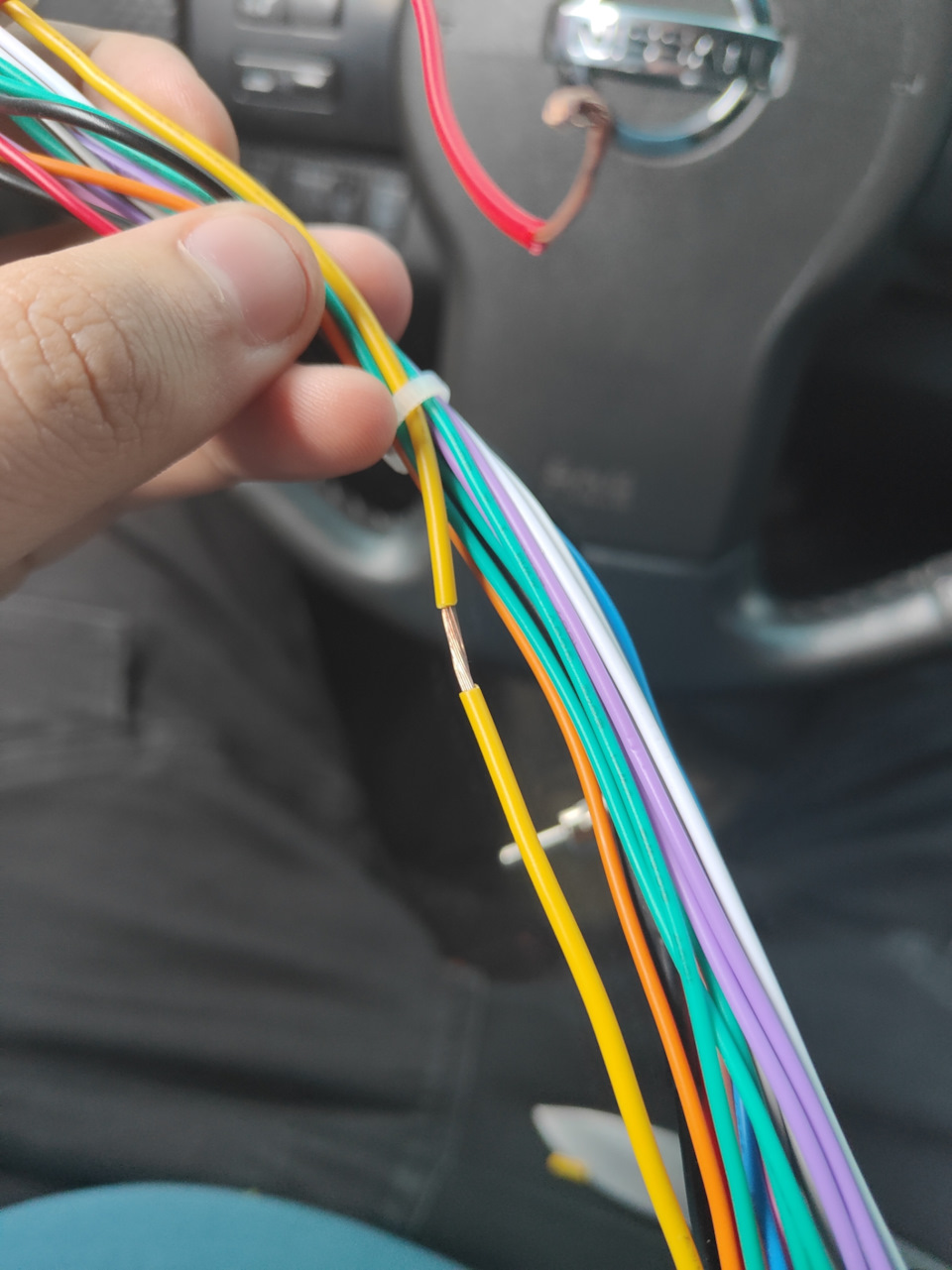

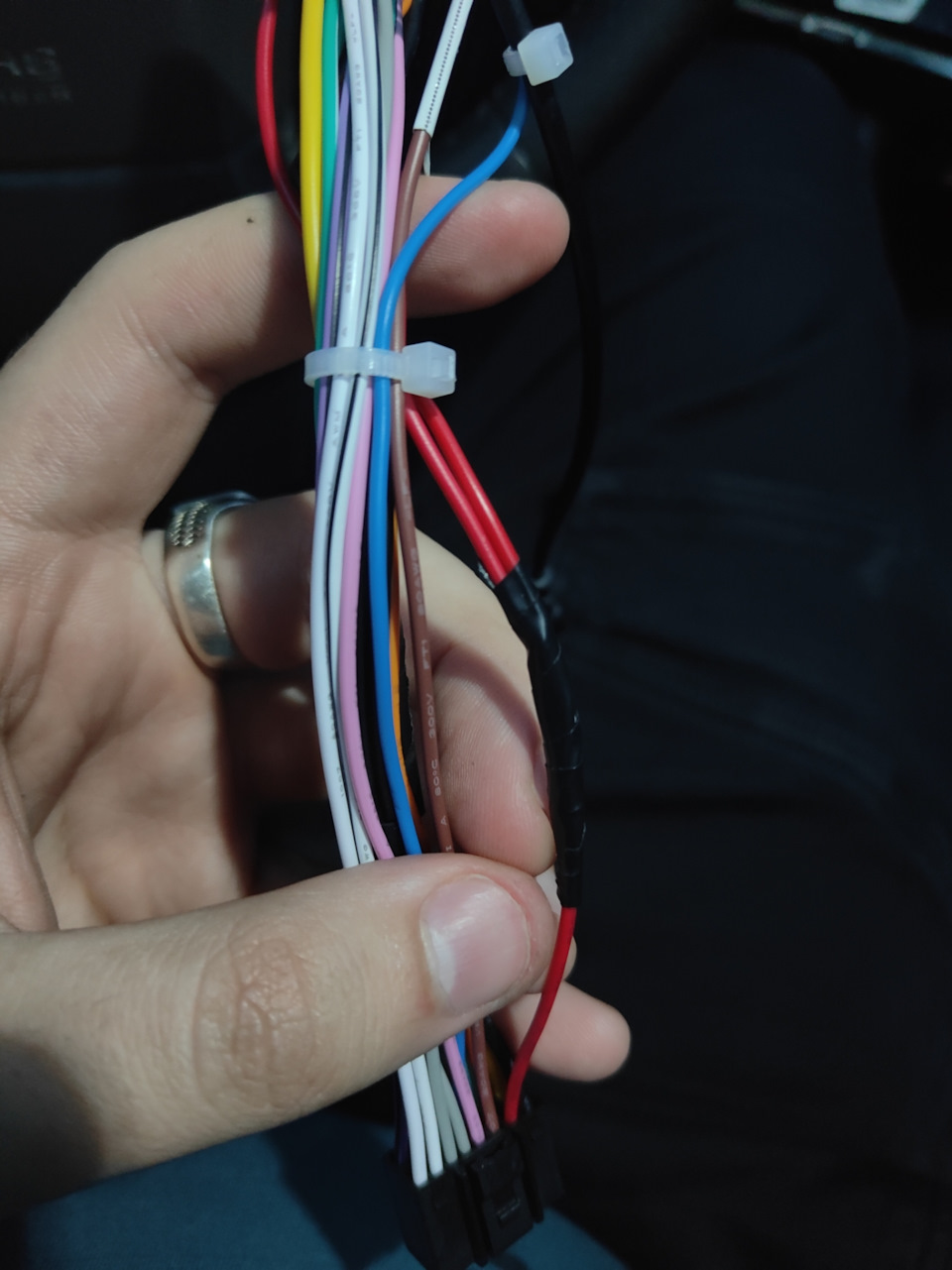

Я выдернул случайный пин вместе с проводом из белой фишки, с другой стороны просто откусил по максимуму.
В кабель(по ссылке выше), в белую фишку на место отсутствующего пина и провода я вставил этот огрызок.

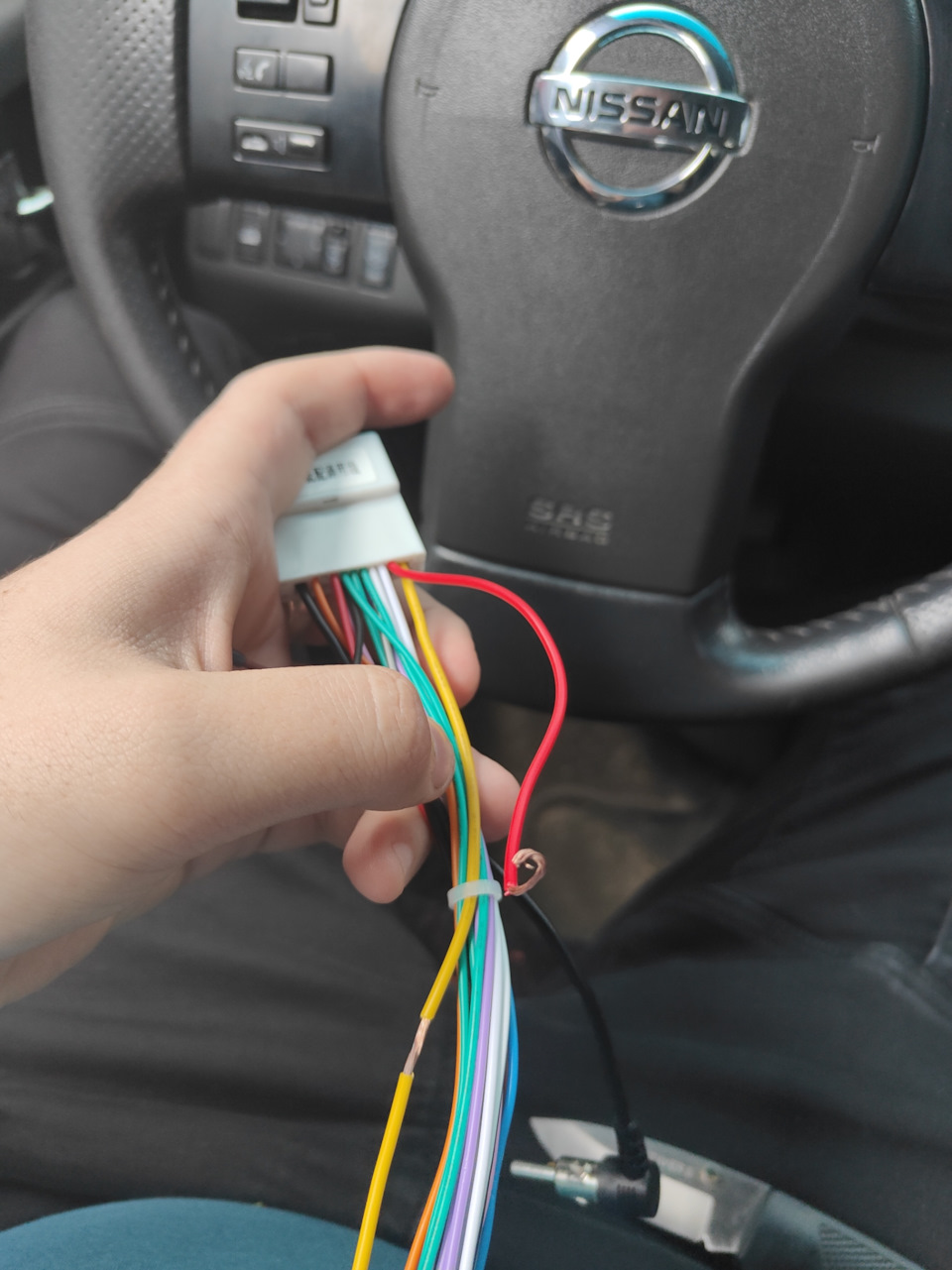

Затем ошибка — зачистил и «присрал»(уж извините) конец этого огрызка к жёлтому проводу:

Поясняю ошибку: данный жёлтый провод это постоянный плюс. Нам так не надо. Меня вразумил добрые люди из ТГ-канала PathClub Chat. Огромное им спасибо за это.
Смысл в том, что с таким подключением магнитола как бы всегда в спящем режиме и не выключается полностью, плюс на заглушенной машине слышался лёгкий фон из колонок.

Правильное подключение — к красному проводу

С любым андроидом будет инструкция, там все провода обозначены, понять легко:

После «работы над ошибками» фон пропал, магнитола полностью отключается, время не сбивается(скорее всего потому что время подтягивается от интернета, но я не уверен).

Пара слов о подключении, если у вас нет, как у меня, лишних проводов с пином. Можно просто одним проводом подцепиться к проводу приходящему на 21 пин. Либо грубо выдернуть его из фишки автомобиля, либо откусить, нарастить и цепануться к проводку АСС от разъема магнитолы. Способы подключения к проводку тоже разные — можно зачистить аккуратно, как я, можно пополам его раскусить и срастить 3 конца.

Сил и времени не хватило сегодня на камеру, даже не стал начинать. Завтра, думаю, продолжу)
Надеюсь не был слишком душным в этом БЖ, если что то намудрил и не понятно — спрашивайте в комментариях, постараюсь растолковать понятнее.

Подключение камеры заднего вида

Магнитола в автомобиле – одно из самых важных устройств, которое обеспечивает комфорт и развлечения во время поездок. Если вы хотите заменить существующую магнитолу в своем Ниссан Патфайндер R51 или установить новую, вам потребуется знать распиновку и схему подключения проводов.

Правильное подключение магнитолы позволит избежать проблем с электрической системой автомобиля и получить лучшую звуковую систему. Поэтому перед установкой новой магнитолы необходимо ознакомиться с распиновкой и описанием проводов, чтобы не допустить ошибок.

Схема подключения магнитолы Ниссан Патфайндер R51 включает в себя несколько различных проводов:

• Антенный (Antenna) провод, используемый для подключения магнитолы к антенне автомобиля и обеспечения приема радиоволн.
• Динамические (Speaker) провода, предназначенные для подключения динамиков и обеспечения аудиосигнала.
• Другие провода, такие как провод для управления амплитудным модулятором или управления потоком тока (Remote) и провод для работы с рулевым управлением (Steering wheel control).

Перед подключением новой магнитолы к вашему Ниссан Патфайндеру R51 обязательно изучите документацию, прилагаемую к магнитоле, и убедитесь в совместимости проводов их цвета. Это поможет вам избежать ошибок и сделать правильное подключение.

Если вам требуется подключить новую магнитолу к вашему автомобилю Ниссан Патфайндер Р51, вам понадобится знать распиновку разъема на стороне автомобиля, чтобы правильно подключить провода. Ниже приведена схема подключения и описание проводов.

Помните, что при подключении новой магнитолы к вашему автомобилю, возможно, понадобится использовать переходные кабели или адаптеры для корректной работы системы. Рекомендуется обратиться к инструкции по установке и подключению новой магнитолы или проконсультироваться с профессионалами.

Схема подключения магнитолы Ниссан Патфайндер Р51

Для подключения магнитолы в автомобиле Ниссан Патфайндер Р51 необходимо ознакомиться со схемой соединения проводов. Эта схема поможет вам правильно подключить магнитолу, соединив провода с автомобильной проводкой.

Описание проводов:

1. Красный провод (ACC): Подключается к питанию от замка зажигания. Отвечает за работу магнитолы при включенном зажигании автомобиля.

2. Желтый провод (ВАТ+): Соединяется с постоянным питанием от аккумулятора. Обеспечивает питание для памяти магнитолы и сохранение настроек после выключения зажигания.

3. Синий провод (АМP REM): Используется для подключения усилителя. При подаче напряжения на этот провод, усилитель включается.

4. Черный провод (GND): Соединяется с заземлением, обеспечивая замкнутую цепь для работы магнитолы.

5. Серый провод (RF+): Соединяется с правым фронтальным динамиком.

6. Серый/черный провод (RF-): Соединяется с правым фронтальным динамиком.

7. Белый провод (LF+): Соединяется с левым фронтальным динамиком.

8. Белый/черный провод (LF-): Соединяется с левым фронтальным динамиком.

9. Зеленый провод (RR+): Соединяется с правым задним динамиком.

10. Зеленый/черный провод (RR-): Соединяется с правым задним динамиком.

11. Фиолетовый провод (LR+): Соединяется с левым задним динамиком.

12. Фиолетовый/черный провод (LR-): Соединяется с левым задним динамиком.

Необходимо учитывать, что цвета проводов могут незначительно отличаться в зависимости от конкретной модели магнитолы и автомобиля. Всегда рекомендуется проверять конкретную схему подключения в инструкции к магнитоле и руководстве по эксплуатации автомобиля Ниссан Патфайндер Р51.

Описание проводов магнитолы Ниссан Патфайндер Р51

Проводка магнитолы в автомобиле Ниссан Патфайндер Р51 может состоять из различных проводов, каждый из которых выполняет свою функцию. Разберем все провода и их описание:

1. Питание

На магнитоле присутствует провод питания, который подключается к источнику электропитания автомобиля. Обычно он имеет красный цвет.

2. Заземление

Для обеспечения надежного заземления магнитолы необходим провод заземления. Он обычно имеет коричневый цвет.

3. Динамические выходы

Магнитола обычно имеет выходы для подключения динамиков автомобиля. Обычно провода для подключения динамиков разделены на цветовые пары: белый/белый с черной полоской — левый передний динамик, серый/серый с черной полоской — правый передний динамик, зеленый/зеленый с черной полоской — левый задний динамик, фиолетовый/фиолетовый с черной полоской — правый задний динамик.

4. Входы и выходы аудиосигнала

Некоторые магнитолы могут иметь дополнительные входы и выходы для подключения других аудиоустройств, таких как CD-чейнджер или усилитель. Обычно дополнительные аудиовыходы маркируются специальными цветами проводов, отличными от основных выходов для динамиков.

Обратите внимание, что описание проводов магнитолы Ниссан Патфайндер Р51 может отличаться в зависимости от модели, года выпуска и конфигурации автомобиля. Перед производством любых работ с проводкой рекомендуется обращаться к инструкции по эксплуатации или специалисту.

Провода питания магнитолы Ниссан Патфайндер Р51

Для подключения магнитолы в автомобиле Ниссан Патфайндер Р51 необходимо правильно соединить провода, отвечающие за питание устройства. Провода питания обеспечивают подачу электрического тока на магнитолу, что позволяет ей функционировать.

Распиновка проводов питания магнитолы в автомобиле Ниссан Патфайндер Р51 может варьироваться в зависимости от модели магнитолы и конкретного года выпуска автомобиля. Однако, наиболее распространенная схема подключения проводов питания включает следующие цвета и функции:

• Красный провод (ACC) — этот провод отвечает за включение и выключение магнитолы. При включении зажигания автомобиля на него подается положительное напряжение, что активирует работу магнитолы.
• Желтый провод (BATT) — этот провод предназначен для постоянного подключения к аккумулятору автомобиля. Он обеспечивает питание магнитолы и сохранение настроек после выключения зажигания.
• Черный провод (GND) — этот провод является заземляющим и соединяется с металлической частью автомобиля. Он служит для создания замкнутой цепи и предотвращает появление помех.

Важно учитывать, что провода питания должны быть правильно подключены, чтобы соблюдать полярность и избежать повреждений магнитолы или автомобильной электроники.

Перед подключением магнитолы Ниссан Патфайндер Р51 рекомендуется обратиться к руководству по эксплуатации автомобиля или консультации специалиста для получения точной информации о схеме подключения и расположении проводов питания магнитолы в конкретной модели.

Провода динамиков магнитолы Ниссан Патфайндер Р51

В магнитоле Ниссан Патфайндер Р51 используются четыре провода для подключения динамиков. Каждый провод имеет свою функцию и цветовую маркировку.

Цветовая маркировка проводов:

1. Провод синего цвета — соединяется с левым передним динамиком.

2. Провод белого цвета — соединяется с правым передним динамиком.

3. Провод фиолетового цвета — соединяется с левым задним динамиком.

4. Провод зеленого цвета — соединяется с правым задним динамиком.

Для подключения динамиков необходимо сделать следующее:

1. Разъединить старые провода динамиков от магнитолы. Обязательно закрепите изолентой концы проводов, чтобы избежать замыкания и короткого замыкания.
2. Подключите новые провода динамиков к соответствующим разъемам на магнитоле. Убедитесь, что провода зажимаются плотно и надежно.
3. Провода динамиков, которые не используются, должны быть надежно изолированы, чтобы избежать возможного перекрытия с другими проводами.
4. После подключения проверьте работу динамиков. Настройте их при необходимости с помощью регуляторов баланса и громкости на магнитоле.

Не забывайте, что неправильное подключение проводов динамиков может привести к поломке магнитолы или ухудшению качества звука. Если у вас возникают сомнения или вопросы, лучше обратиться к специалисту.

Кабель антенны магнитолы Ниссан Патфайндер Р51

При подключении магнитолы к автомобилю Ниссан Патфайндер Р51, необходимо правильно подключить кабель антенны для достижения оптимального качества приема радиостанций.

Кабель антенны, обычно имеющий разъем DIN или ISO, служит для передачи сигнала от антенны к магнитоле. Это необходимо для получения стабильного сигнала FM/AM-радио.

На магнитоле Ниссан Патфайндер Р51 разъем для кабеля антенны может быть помечен как ANT или FM/AM ANT. Обычно это разъем типа DIN 41585.

Для подключения кабеля антенны следует:

1. Найти разъем FM/AM ANT на магнитоле (обычно на задней панели).
2. Вставить разъем кабеля антенны в соответствующий разъем на магнитоле.
3. Обеспечить надежное соединение, аккуратно вставив разъем до конца.

Если у вас возникли трудности с подключением кабеля антенны или вы не уверены в правильности схемы подключения, рекомендуется обратиться к руководству по эксплуатации магнитолы или проконсультироваться с автомехаником.

Описание подключения автоусилителя к магнитоле Ниссан Патфайндер Р51

Для подключения автоусилителя к магнитоле Ниссан Патфайндер Р51 необходимо выполнить следующие шаги:

1. Определите место установки автоусилителя. Рекомендуется выбрать место, где он будет хорошо вентилироваться и не будет препятствовать работе других систем автомобиля.
2. При необходимости проведите дополнительные работы по установке автоусилителя, такие как закрепление крепежных элементов и прокладка проводов.
3. Осуществите отключение аккумулятора автомобиля для безопасности.
4. С помощью проводника проверьте идентификацию проводов на магнитоле. Обычно на магнитоле имеется специальная маркировка.
5. Соедините провода магнитолы с автоусилителем. Необходимо правильно соединить предусилительные выходы магнитолы с входами автоусилителя, а также сделать заземление.
6. После соединения проводов проверьте правильность подключения и надежность их фиксации.
7. Включите аккумулятор автомобиля и проверьте работоспособность системы. Убедитесь, что звук воспроизводится через автоусилитель.

При выполнении работ по подключению автоусилителя к магнитоле Ниссан Патфайндер Р51 рекомендуется обращаться к специалистам или ознакомиться с инструкцией по установке, чтобы избежать возможных повреждений и неправильного подключения систем автомобиля.

Порядок подключения USB и AUX разъемов магнитолы Ниссан Патфайндер Р51

1. USB разъем

USB разъем на магнитоле предназначен для подключения USB-флешек, мобильных устройств и других устройств с поддержкой USB.

Для подключения USB разъема выполните следующие шаги:

1. Найдите USB разъем на магнитоле. Обычно он расположен на передней панели магнитолы.
2. Вставьте USB-флешку в разъем, убедившись, что она была отформатирована в поддерживаемый формат файловой системы (обычно FAT32).
3. Настройте магнитолу на режим воспроизведения с USB. Обычно это делается через меню на экране магнитолы или с помощью соответствующей кнопки.

2. AUX разъем

AUX разъем на магнитоле предназначен для подключения внешних устройств, например, MP3-плееров, смартфонов или портативных медиаплееров, через 3,5 мм аудиокабель.

Для подключения AUX разъема выполните следующие шаги:

1. Найдите AUX разъем на магнитоле. Обычно он расположен на передней панели магнитолы или на задней панели, в зависимости от модели.
2. Вставьте один конец 3,5 мм аудиокабеля в разъем AUX на магнитоле, а другой конец — в гнездо гаджета, с которым вы хотите подключить магнитолу.
3. Настройте магнитолу на режим воспроизведения с AUX. Обычно это делается через меню на экране магнитолы или с помощью соответствующей кнопки.

Правильное подключение USB и AUX разъемов магнитолы Nissan Pathfinder R51 позволит вам наслаждаться музыкой и другими аудиосигналами с внешних устройств с помощью вашей автомагнитолы.

Схема подключения магнитолы к штатной системе автомобиля Ниссан Патфайндер Р51

Подключение магнитолы к штатной системе автомобиля Ниссан Патфайндер Р51 может быть осуществлено с помощью специального адаптера.

Для подключения магнитолы к штатной системе автомобиля Ниссан Патфайндер Р51 необходимо выполнить следующие шаги:

1. Определите место установки магнитолы в автомобиле.
2. Возьмите специальный адаптер для подключения магнитолы к штатной системе автомобиля Ниссан Патфайндер Р51. Убедитесь, что адаптер совместим с вашей магнитолой и автомобилем.
3. Подключите адаптер к штатной электрической системе автомобиля Ниссан Патфайндер Р51, следуя инструкции по его установке.
4. Подключите магнитолу к адаптеру, соблюдая правильную распиновку проводов. Обычно провода цветового кодирования соединяются по цвету.
5. Установите магнитолу в выбранное ранее место и закрепите ее с помощью соответствующих креплений.
6. Проверьте работу магнитолы, убедившись, что она подключена корректно и функционирует без сбоев.

Следуя указанным шагам, вы сможете безопасно и правильно подключить магнитолу к штатной системе автомобиля Ниссан Патфайндер Р51, наслаждаясь комфортным прослушиванием музыки и удобным использованием дополнительных функций магнитолы.

Порядок подключения и настройки Bluetooth на магнитоле Ниссан Патфайндер Р51

Для подключения и настройки Bluetooth на магнитоле Ниссан Патфайндер Р51 следуйте следующим шагам:

1. На магнитоле найдите и выберите меню Bluetooth. Обычно оно находится в настройках или в главном меню магнитолы.
2. Активируйте Bluetooth на магнитоле, выбрав соответствующий пункт меню.
3. На вашем смартфоне или планшете также активируйте Bluetooth в настройках устройства.
4. На магнитоле выберите функцию Поиск устройств или Поиск Bluetooth.
5. На вашем смартфоне или планшете найдите и выберите имя магнитолы в списке найденных устройств Bluetooth.
6. При необходимости введите пароль или код доступа для связи. Обычно пароль указывается в руководстве пользователя магнитолы или на экране магнитолы.
7. Когда соединение установлено, ваше устройство будет связано с магнитолой по Bluetooth.
8. Теперь вы можете прослушивать музыку, отвечать на звонки или использовать другие функции Bluetooth с помощью магнитолы.

Обратите внимание, что порядок действий может немного отличаться в зависимости от модели магнитолы и устройства, которое вы хотите подключить.

Используя Bluetooth на магнитоле Ниссан Патфайндер Р51, вы сможете насладиться комфортным и удобным использованием своего смартфона или планшета во время поездок.

Описание аудио-интерфейсов магнитолы Ниссан Патфайндер Р51

Магнитола Ниссан Патфайндер Р51 оснащена несколькими аудио-интерфейсами, предоставляющими различные возможности подключения и воспроизведения аудио-сигнала.

• CD-проигрыватель: дает возможность проигрывать аудио-диски формата CD, CD-R и CD-RW.
• USB-порт: позволяет подключать устройства, содержащие аудио-файлы в форматах MP3, WMA и AAC. Подключение осуществляется при помощи USB-кабеля.
• AUX-вход: предоставляет возможность подключения внешних аудио-источников, таких, как мобильные телефоны, плееры или планшеты. Подключение производится при помощи AUX-кабеля.
• Bluetooth: позволяет воспроизводить аудио-сигнал через беспроводное соединение совместимых устройств, таких, как смартфоны или планшеты.
• FM/AM радио: предлагает возможность прослушивания радиостанций в диапазонах FM и AM.
• Опциональный DVD-проигрыватель: обеспечивает воспроизведение аудио-дисков формата DVD, а также просмотр видео-контента на подключенном дисплее.

Аудио-интерфейсы магнитолы Ниссан Патфайндер Р51 позволяют выбирать наиболее удобный и предпочтительный способ воспроизведения аудио-сигнала, отвечая тем самым различным потребностям и предпочтениям владельцев автомобиля.

Имя провода и его назначение на магнитоле Ниссан Патфайндер Р51

1. Power/Общий +12V: Этот провод предоставляет постоянное напряжение питания +12V, основное питание для магнитолы.

2. Ignition/Включение: Этот провод предоставляет напряжение +12V, которое активируется при включении зажигания автомобиля. Он используется для управления магнитолой.

3. Ground/Земля: Этот провод предоставляет заземление для магнитолы, обеспечивая электрическую связь с металлическим каркасом автомобиля.

4. Speaker/Динамики: Эти провода используются для подключения динамиков автомобиля к магнитоле. Каждый провод отвечает за определенный канал (левый/правый) и динамик (передний/задний).

5. Antenna/Антенна: Этот провод используется для подключения антенны автомобиля к магнитоле и обеспечивает прием радиосигналов.

6. Remote/Дистанционное управление: Этот провод используется для подключения кабеля дистанционного управления, который позволяет управлять магнитолой через рулевое колесо автомобиля.

7. Auxiliary/Внешний вход: Этот провод предоставляет возможность подключения внешнего источника звука, такого как MP3-плеер или смартфон, к магнитоле.

8. Illumination/Подсветка: Этот провод предоставляет напряжение для подсветки дисплея магнитолы. Он активируется при включении подсветки автомобиля.

9. USB/Универсальная последовательная шина: Этот провод используется для подключения USB-устройств, таких как флеш-накопители или смартфоны, к магнитоле.

10. Steering Wheel Control/Управление с рулевого колеса: Этот провод используется для подключения кабеля управления с рулевого колеса, который позволяет управлять функциями магнитолы без отрыва рук от руля.

11. Reverse/Задний ход: Этот провод используется для подключения камеры заднего вида к магнитоле и активируется, когда включается задний ход автомобиля.

12. Amplifier/Усилитель: Этот провод используется для подключения усилителя к магнитоле и позволяет обеспечить более мощное звучание системы.

13. Subwoofer/Сабвуфер: Этот провод используется для подключения сабвуфера к магнитоле и предоставляет низкочастотный сигнал.

14. Video/Видео: Этот провод используется для подключения внешних видеоисточников, таких как DVD-плеер или видеокамера, к магнитоле.

При подключении проводов магнитолы Ниссан Патфайндер Р51 обязательно следуйте инструкциям производителя и обратитесь к схеме подключения.
