Настраиваем реле давления с двумя пружинами пошаговая инструкция

Настраиваем реле давления с двумя пружинами.
Пошаговая инструкция для абсолютных чайников

Автор: Дмитрий Белкин

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой). Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром. Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре — можно считать за атмосферы.
4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

1. Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
2. Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться
3. Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
3. Сразу проверяем, что получается.
4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

1. Даем насосу поработать. Смотрим на манометр. Давление не должно расти вечно. Оно остановится на каком-то максимуме и выше не поднимется. Например, 3.8 атмосфер (бар)
2. Выключаем насос и спускаем немного давление (открывая кран воды) до нужного давления выключения. Например, 3.2 атмосфер (бар). Понятно, что это давление должно быть выше давления включения (например, наше давление включения 2 атмосферы)
3. ОТКРУЧИВАЕМ МАЛУЮ пружину, пока реле не перещелкнется.
4. Переходим к регулировке давления отключения и тонкой настройке из первого случая выше.

Случай третий. Насос не включается.

1. Выключаем насос. Открываем краны, даем воде вытечь. Реле до сих пор не включилось?
2. Реле неисправно. Меняем его

Случай четвертый. Реле полностью разрегулировано. Мы не знаем ни давления включения, ни выключения. Пружины полностью раскручены или полностью закручены и мы уже ничего не можем сообразить.

1. Раскручиваем малую и большую пружины. Не полностью, конечно! Просто откручиваем значительно. Гайку, которая держит ту или иную пружину не снимаем.
2. Устанавливаем давление в системе на необходимое давление включения (1.5 атмосферы, например). Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру.
3. ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1.5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.
4. Закручиваем большую пружину, чтобы она была только чуть-чуть закручена. Просто выбираем слабину.
5. Далее переходим к инструкции по случаю 2. Выполняем ее с первого пункта и до последнего.

Надеюсь, материал был полезен.
Дмитрий Белкин

Статья создана 28.06.2014

Водоснабжение жилища относится к сложным гидротехническим сооружениям, организация которых должна проводиться по всем правилам.

Аварии в системе могут происходить как из-за ошибок при монтаже труб или сантехнических приборов, так и вследствие нарушения правил эксплуатации. К последним относится и такое распространенное явление, как скачки давления в трубопроводе, для борьбы с которыми применяются специальные приборы ― регуляторы давления.

Назначение регуляторов давления

Приборы способны выполнять одновременно ряд важных функций. Первая из них – предупреждение повышения давления. Практически все бытовые сантехнические приспособления способны работать в режиме до 3 атм. Превышение этого параметра чревато перегрузками для системы водоснабжения дома. Как результат, заметно снижается срок работы функциональных узлов на стиральных и посудомоечных машинах, уменьшается надежность соединительных переходников, прокладок.

Регуляторы давления предотвращают гидравлические удары. Речь идет о резких перепадах давления воды, возникающих из-за неполадок насосного оборудования или неправильного использования задвижек. Гидроудары могут приводить к весьма плачевным последствиям, включая порывы трубопровода и поломки котельных агрегатов. Иногда скачки давления настолько большие, что взрывается бойлер.

Еще одной полезной функцией выступает экономный расход воды. Регулируя , можно существенно снизить ее потребление. Например, если уменьшить напор с 6 до 3 атм, экономия может достигнуть 20-25% (во время открывания крана будет выпускаться струя меньшего объема).

Гидрорегуляторы помогают уменьшить шум при использовании смесителей и кранов. Причина надоедливого гудения арматуры кроется в повышенном давлении, из-за чего напор воды после открывания вентиля приобретает граничную силу. Благодаря регулятору давление воды становится стабильным и уменьшается до оптимальных значений.

В случае порыва трубопровода водные потери снизятся, поскольку прибор реагирует на падение давления снижением водоподачи. В основном регуляторами (редукторами) оснащаются системы водоснабжения частных домов, где они в паре с гидроаккумулятором коммутируются к циркуляционному насосу.

Особенности устройств

Регуляторы давления воды представлены на рынке сантехнического оборудования несколькими разновидностями. По месту установки приборы разделяются на две группы:

• «до себя». Напряжение потока стабилизируется перед редуктором;
• «после себя». Водяное давление стабилизируется за точкой установки.

Вне зависимости от принципа работы, любое реле давления состоит из следующих конструктивных элементов:

• клапана (поршня). Выполняет функцию сердцевины прибора;
• пружины (мембраны);
• корпуса. Может быть чугунным, латунным или стальным.

Кроме стандартного набора деталей, некоторые модели дополнительно комплектуются манометром, фильтром грубой очистки, воздушным клапаном и шаровым краном.

По пропускной способности регуляторы разделяются на бытовые (0,5-3 м3), коммерческие (3-15 м3) и промышленные (свыше 15 м3).

Виды регуляторов

По принципу действия РВД бывают поршневыми, мембранными, проточными, автоматическими и электронными.

Поршневые

Наиболее простые по конструкции клапаны давления воды (их также называют механическими). Регулировка давления проводится компактным подпружиненным поршнем благодаря уменьшению или увеличению проходного канала. Чтобы настроить выходящее давление воды, в приборе предусмотрен специальный вентиль: вращая его, можно ослаблять или сжимать пружину.

К слабым сторонам поршневых регуляторов относят их чувствительность к наличию мусора в воде: засорение поршня является главной причиной поломок. Для предотвращения подобных явлений в комплект редуктора обычно входит специальный фильтр. Еще один недостаток – большое число подвижных механических узлов, что сказывается на степени надежности редуктора. Поршневой прибор способен регулировать давление в режиме 1-5 атм.

Мембранные

Очень надежные и неприхотливые приборы, дающие возможность проводить регулировку напора воды в широких пределах (0,5-3 м3/час). Для бытовых условий это очень приличный показатель.

Сердцевиной приспособления является подпружиненная мембрана: во избежание засорения для ее установки используется автономная герметичная камера. Отдача от сжимающейся или разжимающейся пружины передается небольшому клапану, который отвечает за величину сечения выходного канала. Стоимость мембранных ограничителей достаточно высокая. Из-за сложности замены эта процедура обычно выполняется опытными сантехниками.

Проточные

Особенностью этой модели регуляторов давления воды выступает то, что в ней полностью отсутствуют подвижные элементы. Это благотворно сказывается на надежности и продолжительности службы приборов.

Давление понижается благодаря хитросплетению узких каналов. Вода при прохождении многочисленных поворотов разделяется на отдельные рукава, в конце снова сливаясь в один, но не такой быстрый. В бытовом применении проточные редукторы можно встретить в оросительных системах. Недостатком прибора считается нужда в дополнительном регуляторе на выходе.

Автоматические

Узел небольших размеров, состоящий из мембраны и пары пружин. Для изменения силы сжатия используются специальные гайки. Когда вода на входе имеет слабый напор, это приводит к ослабеванию мембраны. Усиление давления в трубе провоцирует увеличение сжатия.

Под воздействием пружины контакты на автоматическом редукторе давления то размыкаются, то опять замыкаются. Это, в свою очередь, включает и выключает циркуляционный насос принудительной системы водоснабжения. Конструкция автоматических РВД в основном дублирует мембранные приборы, отличаясь лишь наличием двух коррекционных винтов для установки диапазона рабочего давления.

Электронные

Специальный механизм осуществляет слежение за напором воды в трубе, для чего используется датчик движения. После обработки полученных данных принимается решение о включении насосной станции. Электронный регулятор заблокирует включение помпы, если трубопровод не заполнен водой. В состав конструкции входят основной корпус, датчики, электронная схема платы, коммутационная втулка (благодаря ей включается подающий провод) и резьбовые патрубки для подключения к системе.

В конструкции стабилизатора имеется удобный дисплей для отображения характеристик водного потока. Механические регуляторы иногда не в состоянии эффективно защитить систему от сухого хода, из-за чего приходится постоянно контролировать ее на наличие воды. В отличие от них электронные модели с контроллером способны постоянно отслеживать заполнение водой. Редукторы данного типа работают практически бесшумно, надежно защищая все узлы от гидравлических ударов.

Особенности монтажа

Как гласят нормы для водопроводных и канализационных систем, регулятор давления воды должен монтироваться на входе между запорным вентилем и счетчиком. В таком случае гарантируется надежная защита всех гидротехнических приспособлений, включая приборы учета и фильтрации.

Правила установки в квартире

Чаще всего редуктор давления воды в квартирах нужен для подстраховки – уменьшения напора в трубе.

Обратите внимание!
Оптимальная точка монтажа – на стояк, сразу за счетчиком и узлом фильтрации.

Первым делом проводится сборка устройства с обязательной установкой на боковые отверстия заглушек. В дальнейшем на эти патрубки монтируются манометры. Лучше всего расположить водопроводную трубу горизонтально: РВД в такой схеме до и после себя имеет по запорному вентилю. Редуктор при установке в квартирах должен позиционироваться строго вертикально (монтаж по горизонтали или с наклоном строго запрещен).

Установка квартирного реле во многом напоминает аналогичную процедуру с приспособлением учета горячей и холодной воды или фильтром грубой очистки. Для обозначения направления движения жидкости корпус изделия маркируется указательной (посадочное место для манометра расположено в верхней части корпуса). Приступая к монтажным работам, перекрывают подачу воды, заранее предупредив об этом соседей (если установка проводится на стояке). Работа на полипропиленовых трубах потребует применения специальных переходников (как правило, они идут в комплекте к изделию).

В некоторых случаях нелишним будет включить в обвязку регулятора входную запорную арматуру, оснащенную сетчатым фильтром. Обязательным условием является присутствие на регуляторе давления воды шарового крана. Все соединительные стыки во избежание протеканий должны быть хорошо уплотнены, для чего используют паклю или ФУМ-ленту. Установив уплотнитель, соединения затягивают газовым ключом. При этом важно не переусердствовать, учитывая тот факт, что в большинстве случаев используются латунные крепежные гайки, обладающие средней прочностью. Установочные работы достаточно сложны, поэтому при отсутствии должного опыта для их выполнения приглашаются профессиональные сантехники.

Специфика монтажа РВД в частном доме

Водяной регулятор давления в частном доме несет ту же функциональную нагрузку, что и в квартире. Разница заключается лишь в наличии в системе помпы, поддерживающей необходимый напор. РВД в комбинации с насосным оборудованием устанавливается таким образом, чтобы манометр смотрел вверх. Точка монтажа прибора ― место, где домашняя система соединяется с магистральной трубой или подачей от скважины (после водомера). Для простоты установки некоторые производители поставляют в продажу регуляторы в комплекте с насосом.

При организации обвязки регулятора важно не забыть о фильтре грубой очистки (если он не присутствует в схеме изначально). Точка монтажа фильтра ― вход в домовую трубу. С обеих сторон (как и в квартирах) РВД оснащается запорной арматурой. Чтобы стабилизировать силу потока, после обвязки прибора производят установку прямой линии (длина этого участка – 5 рабочих диаметров). Все работы должны выполняться человеком с соответствующими навыками.

Настройка и обслуживание

Специальными нормами по эксплуатации бытовых систем водоснабжения водяное давление на выходе рекомендовано в пределах 2-3,5 кг/см2. Получить такой режим можно только методом регулировки редуктора давления воды. Скорость действия различных моделей РВД отличается. Протекание системы провоцирует понижение силы напора примерно на 1,5 атм (точный показатель зависит от специфики контура). По прошествии нескольких секунд наблюдается повышение давления до показателя ниже среднего. Идеальный параметр выходного значения должен уступать входному не менее чем на 1,5 кг/см2, иначе это приведет к заметному торможению скорости движения жидкости по трубам.

Эти нормы важно учитывать, настраивая редукторы давления воды. Определить, что редуктор работает некорректно, помогут парные манометры или контрольный забор жидкости перед регулятором давления. Настроить РВД можно, только если система находится в рабочем тонусе и в ней имеется нужный напор жидкости. Создав подобные условия, по ходу вращения регулировочных винтов можно легко определить все происходящие изменения показателей (это отобразится на манометре). Без измерительного прибора подобные манипуляции проводить не рекомендуется, так как это может привести к нарушению заводских настроек.

По ходу эксплуатации РВД необходимо контролировать давление в системе. Если выходные параметры прибора не поддаются регулировке, скорее всего, повредилась мембрана. Иногда по стыкам на корпусе начинает просачиваться вода. Любые признаки поломки служат сигналом к демонтажу и разборке прибора. Чаще всего мембрана травмируется ржавой пружиной или штоком. Эти узлы, наряду с уплотнителями, можно найти в комплектах для ремонта, которые можно приобрести в сантехническом магазине.

Его, возможно, понадобится отрегулировать – настроить давления включения и выключения. По умолчанию на нём заданы заводские настройки, уточнить их можно в паспорте устройства, обычно они заданы примерно так: включение насоса при давлении ниже 1,4-1,8 бар и выключение – при давлении выше 2,5-3 бар.

Чтобы отрегулировать реле давления, нужно, прежде всего, знать желаемые настройки его срабатывания. Они должны быть определены ещё на стадии расчёта водопроводной системы и выбора насоса и гидроаккумулятора. Для настройки нужно снять корпус реле.

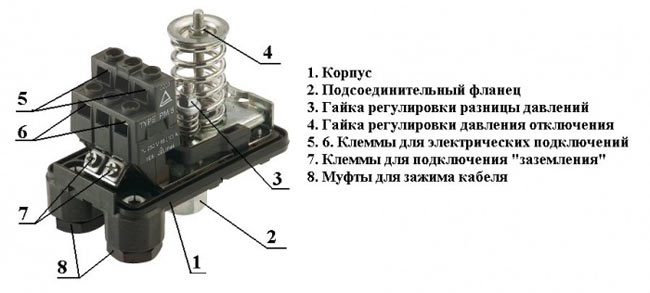

За регулировку отвечают две пружины:

• Большая регулирует давление срабатывания и обозначена на самом реле как P

• Маленькая регулирует разницу между давлениями включения и отключения и обозначена как ΔP


Регуляторами являются две гайки, которые задают степень сжатия каждой пружины: вращение гайки по часовой стрелки (закручивание) сжимает пружину и увеличивает значение. Чтобы увеличить давление включения, нужно закрутить гайку большой пружины, а чтобы уменьшить — ослабить её. Чтобы увеличить разницу между давлениями включения и выключения, нужно затянуть гайки маленькой пружины, а чтобы уменьшить – ослабить её.

Чтобы контролировать, какое давление получается в результате настройки, используется манометр.

Как настроить реле давления?

1. Открыть кран, чтобы началось потребление воды. Давление постепенно падает, до тех пор, пока не включается насос. Давление включения насоса можно зафиксировать с помощью манометра.
2. Закрыть кран и дождаться выключения насоса. Реле давления выключит насос, когда давление достигнет максимального. С помощью манометра можно определить это значение.
3. Если оказалось, что в настройках реле задано не то давление включения, которое нужно, отрегулировать его, вращая гайку большой пружины. Надо увеличить – закручивать, надо уменьшить – ослаблять. За один раз лучше не крутить гайку больше, чем на один оборот.
4. Повторить пункты 1, 2 и 3 до установки нужного давления включения.
5. Если оказалось, что давление выключения не соответствует желаемому, то отрегулировать его, вращая гайку маленькой пружины. Чтобы увеличить давление выключения – закручивать гайку, чтобы уменьшить – ослаблять.
6. Повторить пункты 1,2 и 5 до установки нужного давления выключения.

После окончания настройки — одеть обратно корпус реле.

Читайте так же:

• Датчик сухого хода необходим в системах автономного водоснабжения для защиты насоса от работы без воды. Сухой ход возникает, когда всасывающий патрубок насоса оказывается выше уровня воды. Датчики обнаруживают сухой ход и выключают насос прежде, чем он выйдет из строя.
• Реле давления воды – это устройство автоматизации системы водоснабжения, которое обеспечивает автоматическое включение насоса при падении давления и выключение — при достижении нужного давления.
• Реле давления используется для автоматизации работы водопроводных систем и обеспечивает управление включением и выключением насоса. Для этого реле необходимо подключить к системе водоснабжения, к электросети и насосу. В этой статье речь будет рассмотрен самый простой пример подключения.

Реле давления воды – это устройство автоматизации системы водоснабжения, которое обеспечивает автоматическое включение и выключение насоса или насосной станции при изменении давления воды. Реле имеет верхний и нижний пороги срабатывания. При падении давления воды до нижнего порога реле давления замыкает свои контакты и подаёт питание насоса. При достижении давления верхнего порога реле размыкает контакты и обесточивает насос.

Устройство реле давления воды

Восприимчивым элементом реле давления является гибкая мембрана, которая изгибается под действием давления воды в трубопроводе, что и приводит к переключению контактов. Противодействие давлению воды обеспечивает пружина минимального давления: её воздействие регулируется с помощью гайки – чем сильнее закручена гайка, тем сильнее оказывается сжата пружина, и тем большее нужно давление, чтобы сработало реле. Другая пружина – пружина дифференциала давления отвечает за разницу между верхним и нижним порогами давления. Точно так же степень её сжатия регулируется гайкой, чем сильнее сжата пружина, тем больше разница между порогами включения и отключения питания. Эти гайки используются, чтобы .

Устройство реле давления

Две пары контактов служат для подключения реле к электросети и к насосу. К водопроводной системе реле давление подключается с помощью резьбового отверстия, обычно диаметром ¼ дюйма.

Принцип работы реле

При падении давления ниже минимального порога реле давления замыкает цепь и подаёт электропитание на насосную станцию. Давление в системе начинает расти, и когда достигает максимального, реле отключает питание.

Для чего нужен гидроаккумулятор? Это устройство, которое используется в системах водоснабжения для хранения некоторого количества воды под давлением и при выключенном насосе обеспечивает давление воды и возможность некоторое время потреблять воду.

В комплекте с насосной станцией владелец дома или дачи получает реле давления воды для насоса. Это замечательное устройство позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что реле необходимо, во-первых, правильно подключить, а во-вторых — настроить для потребностей конкретного дома и его водопроводной системы. Пренебрежение этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации. Перед подключением и настройкой насосной станции необходимо разобраться в принципах работы реле давления и гидроаккумулятора.

• 1
  Обзор основных понятий и принцип работы
• 2
  Установка и подключение электронного реле: инструкция

• 3
  Проверка давления в системе водоснабжения с помощью манометра
• 4
  Как правильно отрегулировать (с гидроаккумулятором)

Обзор основных понятий и принцип работы

С помощью реле давления воды для насоса автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Читайте также
Как утеплить скважину: лучшие способы сохранить воду в зимний период

Установка и подключение электронного реле: инструкция

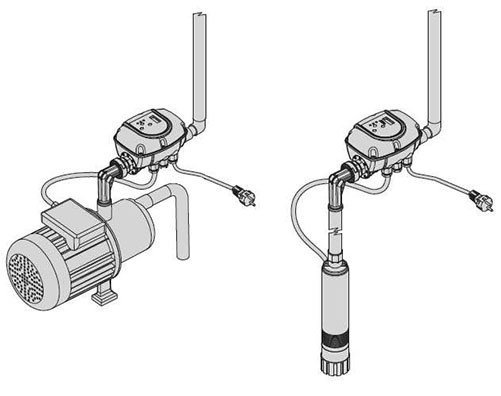

Реле давления подключается к двум системам: электрической и механической

Подключение реле давления для насоса производится в два этапа: электрическое подключение, механическая установка. Выделенная линия при этом необязательна, но желательна, т. к. поспособствует более длительной работе устройства.

Видео: как установить контроллер давления

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить давление, которое создано в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

Читайте также
Как сделать систему очистки воды на даче

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле давления необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнуто необходимое давление воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

Читайте также
Гидроизолируем бассейн: сравнительный обзор гидроизоляционных материалов

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка реле давления для насоса производится таким образом:

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле давления к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Определяет эффективность и экономичность работы, а также позволяет увеличить срок службы и снизить вероятность поломки оборудования. Для того, чтобы регулирование подачи жидкости осуществлялось корректно, важно не только правильно выбрать реле, но и грамотно установить его, настроить и отрегулировать. Только в этом случае можно получить бесперебойное водоснабжение и требуемый напор в трубопроводах.

Если вы выбрали выпущенное известным и надежным производителем реле давления воды для насоса, инструкция, прилагаемая к оборудованию, подскажет, как правильно установить и настроить изделие. Тем не менее, для того, чтобы в процессе эксплуатации не возникало затруднений, важно разобраться с тем, как работает реле давления.

Особенности конструкции

Чувствительным элементом реле давления выступает упругая мембрана, которая соединяется с двумя пружинами
. Воспринимая давление жидкости в трубопроводе, мембрана, в свою очередь, усиливает или ослабляет давление на пружины. Таким образом, при низком давлении пружина разжимается, а при высоком – сжимается. Деформируясь таким образом, пружина замыкает или размыкает контакты цепи электропитания насоса, включая или выключая соответственно перекачивающий агрегат. Точные значения срабатывания реле выставляются при настройке: каждая из пружин имеет регулировочную гайку, вращением которой устанавливается заданное значение.

Последовательность действий

Цикл работы насоса (насосной станции) с регулировочным реле включает в себя следующие этапы:

1. Включение насоса.
2. Заполнение водой гидроаккумулятора.
3. Увеличение давления в системе (отражается показаниями манометра).
4. Достижение давлением предельного значения и срабатывание реле (цепь размыкается, происходит остановка насоса).
5. Работа системы в нормальном режиме (расходование воды с постепенным снижением давления в гидробаке).

После того, как давление снизится до значения, выставленного на пружине реле, «отвечающей» за контроль параметра включения, цепь замкнется, насос включится, начнется новый цикл.

Проверка давления

Перед тем, как будет выполнен монтаж оборудования и регулировка реле давления воды для насоса или насосной станции, необходимо проверить состояние гидробака, в частности, основной его параметр – давление воздуха. Как правило, заявленная величина составляет 1,5 атмосферы и на этапе изготовления производители действительно создают такое давление в камере. Однако, при хранении и транспортировке может произойти утечка сжатого воздуха через недостаточно герметичные соединения.

Есть и еще один нюанс: точность входящего в комплект манометра достаточна для контроля за работой системы, но для проверки и настройки лучше использовать более точный прибор. Нет необходимости специально приобретать дорогостоящее оборудование – механический автомобильный манометр с металлическим корпусом имеется практически у каждого и вполне подходит для данной цели.

Замер давление в резервуаре происходит в три этапа.

1. Удаление декоративно-защитного колпачка с ниппеля.
2. Подсоединение к ниппелю манометра.
3. Снятие показаний.

Перед тем, как отрегулировать реле давления насосной станции, важно оценить полученные показания. При этом следует учитывать некоторые закономерности.

• Чем выше давление, тем больше напор, но меньше объем воды, который может быть закачан в резервуар. Кроме того, при слишком высоком давлении быстрее изнашивается мембрана.
• Низкое давление позволяет увеличить запас воды, однако, создаваемого такой системой напора не будет достаточно для чувствительного к этому параметру оборудования (джакузи, массажного душа и пр.).

Подкачивать воздух в гидробак насосной станции или стравливать его через ниппель следует до получения оптимального значения на манометре.

• При использовании сантехники с высоким напором оптимальным считается давление 1,5 атм.
• Хороший напор в обычных кранах создает давление 1 атм.
• Давление ниже 1 атм. не только снижает эффективность системы, но и может привести к повреждению «груши» гидроаккумулятора.

Настройка давления

Перед тем, как настроить реле давления насосной станции, вспоминаем устройство этого приспособления. Открыв крышку, можно увидеть две пружины разного размера
. Та, которая больше, «отвечает» за выставление значения нижнего давления (параметра включения перекачивающего агрегата).

Своими руками настройка реле давления воды для насоса выполняется последовательно:

1. Гидроаккумулятор, в котором получено требуемое значение давления воздуха, подключается к системе.
2. Устанавливается автомобильный манометр для точного контроля.
3. Насос включается и работает до того момента, когда манометр покажет требуемое предельное значение (более редкий, но вероятный вариант – давление перестает расти, тогда насос нужно отключить вручную).
4. Постепенно сливают воду из системы до момента включения насоса, тем самым определяя нижний уровень давления.
5. Вращают большую гайку для выставления нужного нижнего уровня (рекомендуемое значение – на 10% больше, чем давление воздуха в резервуаре).
6. При включенном насосе отслеживают давление его отключения и при необходимости регулируют эту величину малой гайкой.

Цикл повторяют для проверки параметров срабатывания и подстраивают пружины при необходимости.

Важно: Гайка на большой пружине отвечает за настройку нижнего предела давления, при котором насос включается, а гайка на малой пружине отвечает за установку разницы между нижним давлением, выставленным с помощью большой пружины, и верхним давлением, при котором насос отключится.

На самом деле, понять, как отрегулировать реле давления воды, не сложно, однако, процесс требует определенного времени и внимания для достижения поставленной цели.

Регулировка реле давления водяного насоса показана на видео.

Стоимость оборудования

Один из критериев выбора реле давления воды для насоса – цена. Диапазон значений стоимости оборудования – примерно от 5 до 120 долларов, поэтому важно определить влияние цены на эксплуатационные качества, потребность в тех или иных возможностях техники и целесообразность инвестиций.

Особенности дорогих моделей

Самые дорогие модели – это электронные реле. Их проще настраивать, к тому же оборудование этой ценовой категории отличается высокой точностью срабатывания. Тем не менее, в бытовых условиях такая точность не является обязательным условием для корректной работы системы. К тому же дорогостоящие брендовые модели могут не подойти для российской реальности – они чувствительны к стабильности параметров питающей сети, а многие из них требуют повышенного напряжения. Таким образом, для обеспечения работоспособности придется приобретать дополнительное оборудование.

Стоимость фирменных электронных реле в среднем составляет 35-50 долларов, но в некоторых случаях цена может превышать 100 долларов.

Средняя и бюджетная ценовые категории

Самые дешевые модели (порядка 5-7 долларов) не только просты в устройстве, но и не слишком точны, а самое главное – недолговечны. Специалисты и пользователи единодушны – у экономии должны быть разумные пределы. Средства, потраченные на покупку дешевого реле для насосной станции, хоть и нельзя назвать существенными для бюджета, но с большой долей вероятности они могут оказаться потраченными впустую – в скором времени потребуется ремонт или замена реле.

Средняя ценовая категория – это надежные модели проверенных производителей с не самой высокой, но достаточной для корректного регулирования работы системы водоснабжения точностью. Их цена составляет 25-35 долларов. Сочетание приемлемой стоимости и функциональности делает такие реле весьма популярными.

Контроль давления в системе позволяет избежать сбоев в работе станции и выхода из строя. Поэтому правильной настройке и регулировке реле следует уделить максимум внимания.

Заводские настройки

Реле выпускается с уже настроенными значениями давления:

Нижний показатель
составляет 1,5 бара. Как только давление в системе снижается до этого уровня, происходит замыкание контактов и включение скважинного или погружного насоса.

Верхний показатель
согласно стандартным настройкам составляет 2,5-3 бара. Максимальное значение 5 бар – оно указано на шкале датчика. При достижении заданного значения контакты разрываются — происходит выключение насоса.

Разницу между верхним и нижним значением называют перепадом. Его можно отрегулировать
.

Напор воды обеспечивается через закачку воздуха. В бак, имеющий резиновую ёмкость (грушу) с автомобильным ниппелем, накачивают некоторое количество воздуха. Воздух давит на воду, которая заполняет грушу, тем самым обеспечивая правильную работу станции.

Контрольное измерение

Контроль давления необходимо произвести перед установкой станции, а затем периодически повторять измерения с помощью обычного автомобильного манометра, заключённого в металлический корпус.

Для этого на баке снимается пластиковая заглушка. Под ней находится доступ к ниппелю. Задача хозяев поддерживать здесь давление в 1,5 атмосферы
. Но, в принципе, даже 1 атмосферы достаточно для комфортного водоснабжения небольшого дома. Очевидно, что давление в баке не должно опускаться ниже одной атмосферы, так как это скажется на работе всей насосной станции.

При несоответствии давления установленным нормам воздух нужно стравить либо подкачать.

Регулировка реле

Реле представляет собой компактный узел с пластиковым корпусом. Если снять крышку, под ней обнаружится две регулировочных пружины с гайками:

• большая гайка настраивает нижние показатели давления;
• а малая гайка отвечает за диапазон между верхним и нижним показателем – отвечает за выключение насоса.

После закачки в бак воздуха с помощью автомобильного насоса необходимо подключить станцию к электропитанию и понаблюдать за встроенным в систему манометром. В паспорте каждого насоса есть необходимая техническая информация, на которую и следует ориентироваться при проверке.

Предельным напором считает тот, при котором перестаёт расти давление. Если насос продолжает работать. Его следует отключить вручную! Бытовые насосы не отличаются большой мощностью, поэтому закачать бак до предельных значений они не могут. А для нормальной работы агрегата требуется диапазон всего в 1-2 атмосферы.

Для проверки нижних значений следует включить кран. Реле сработает на нижнем показателе давления. На этом этапе станцию следует отключить и начать регулировку.

Она включает в себя следующие этапы:

1. Малая гайка увеличивает или уменьшает нижнее значение (на включение станции). Для увеличения давления гайка закручивается по часовой стрелке. Необходимо сделать всего один оборот! После чего включить электропитание и проконтролировать работу по манометру (засечь момент включения – нижний предел). Для снижения давления, соответственно, гайка вращается против часовой стрелки.
2. Большая гайка устанавливает диапазон (на выключение станции). Для увеличения диапазона гайка закручивается, а для уменьшения откручивается против часовой стрелки. Нижний показатель при этом не изменяется! Момент отключения насоса также необходимо проверить по манометру.

При большом диапазоне станция будет включаться немного реже, что экономит ресурсы насоса. Если диапазон меньше, станция срабатывает чаще.

Важно: давление на включение (нижнее значение) должно быть на 0,1-0,3 атмосферы выше, чем показатель в пустом баке
. Например, если давление воздуха при измерении автомобильным манометром через ниппель груши составляет 1,5 атм., реле должно быть установлено на 1,6-1,8 атмосферы.

Что нужно для работы?

Для регулировки понадобится ключ 8 на 10 или отвёртка. Отвёрткой снимается крышка, а ключом выполняется точная настройка узла.

Узел в разобранном виде выглядит следующим образом:

Корпус(1), крышка(2), винт крепления (3), регулятор на включение (4), регулятор на выключение (5), клеммы (6), заземление (7).

Важные моменты

Нельзя полностью закручивать одну или обе гайки (до упора) – это может привести к несрабатыванию узла.

Не рекомендуется увеличивать давление более чем на 80% от рекомендуемого по техническому паспорту, идущему в комплекте с реле. Например, при максимальном значении в 5 бар, можно установить верхнее значение в 4 атмосферы (5 умножить на 0,8 равно 4).

Если насос может установить давление лишь в 3 атмосферы, нет смысла настраивать реле на большее значение. На 10 метров водяного столба в среднем расходуется одна атмосфера. Соответствующее значение будет указано в паспорте насоса. Например, что он рассчитан на 30 метров.

При этом важно учитывать, что давление устанавливается на одном уровне со станцией. Если сантехническое устройство находится выше (на втором этаже, например), значение на отключение будет ниже (теряется по 0,1 атмосферы на каждый метр высоты).

Проводя настройку, необходимо помнить, что у сантехнического оборудования, резиновых шланг и других элементов системы есть свои пределы давления, которые нельзя превышать, даже если это позволяют сделать возможности самого реле и насоса.

Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.

Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая – на разницу между верхним и нижним пределами давления. Устройство подключают к .

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

Основная характеристика устройства – номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 – 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

• размеры присоединительной резьбы;
• уровень защиты от пыли и влаги;
• масса и размеры прибора;
• напряжение контактов;
• номинальные параметры тока;
• тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке .

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

При подключении электронного реле к станции нужно сначала запитать прибор, потом – механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления – прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Отправим материал вам на e-mail

Соответствующая инженерная система будет выполнять свои функции безупречно, если правильно выполнена регулировка воды для насоса. Эту процедуру можно выполнять самостоятельно, не обращаясь за помощью к специалистам. Она повысит точность работы оборудования и предупредит преждевременный выход из строя его отдельных компонентов.

Указанное стрелкой реле устанавливают в индивидуальных системах водоснабжения

Автоматическое запоминание алгоритма определенных действий пригодится только в стандартных ситуациях. На практике возникают разные неисправности, поэтому требуются глубокие знания. Они пригодятся также для того, чтобы новое реле давления для насоса купить без досадных ошибок и лишних трат.

Она функционирует следующим образом:

• Скважины «на песок», колодцы и другие типовые источники сами не создают давление в системе водоснабжения. Для решения такой задачи на первом этапе применяют насос (10).

• При включении он подает жидкость в специальный бак (15). В нем установлена гибкая перегородка. Эта емкость является накопителем и демпфером одновременно.

• После достижения максимального давления (3,3 атм.) размыкаются контактные группы реле (1), выключается электродвигатель насоса.

• С этого момента давление в системе поддерживается только баком.

• В процессе работы и других потребителей напор падает. Когда он уменьшится до 2, 2 атм. Контакты реле замкнут электрическую цепь 220Vи включат насос.


Эти циклы повторяются в автоматическом режиме, без вмешательства со стороны пользователя.

Обратите внимание!
Уровни давления приведены рабочие, но примерные. Чтобы точно регулировать реле давления воды для насоса, надо использовать соответствующие данные по конкретной станции.

Параметры изделий разных производителей

В следующей таблице приведены данные специализированных регулировочных реле для водных станций.

Таблица 1. Данные специализированных регулировочных реле для водных станций.

Изображение	Модель	Диапазон давления, атм.	Стоимость, руб.	Особенности
	Genebre 3780 (Испания)	До 4	350-400	Гарантийные обязательства производителя 1 год.
	Italtecnica PM/5	1-5	470-490
	UNIPUMP PM/5	1-4,5	460	Аналог Italtecnica, совместное производство Италия – Россия.
	Italtecnica PM53W	1-5	950	Встроенный манометр, 5 штуцеров, укрепление резьбовых соединений металлическими вставками.
	Italtecnica PMR/5	1-5	795 – 820	Кнопка для ручного запуска на корпусе, температура воды – до +110°C.
	Danfoss KPI 35 (Польша)	0,2-8	3 100 – 3 500	Реле промышленного уровня с защитой класса IP44.
	Tival FF4 (Германия)	0,2-8	5 100 – 5 300	Силуминовый прозрачный корпус, упрощающий визуальный контроль.

Принципы работы приведенных выше изделий одинаковые. Механизм на рисунке обеспечивает относительно низкую информативность. Точнее и проще устанавливать давление с применением специализированного прибора, манометра.

Цена электронных реле давления воды для насоса выше. Эти устройства следует рассматривать отдельно, так как они существенно отличаются от моделей, представленных в данной статье. В их оснащение включают: микро-турбины для измерения скорости потока жидкости, специальные датчики давления и блоки передачи данных на внешние устройства индикации.

Способ регулировки реле давления воды для насоса

Этот алгоритм применяют в «идеальной» ситуации, когда система водоснабжения исправна.

Следующие действия помогут настроить новый регулятор:

• Отключают насос от сети 220 V и спускают воду полностью.

• Подают электропитание двигателя и по манометру следят за повышением давления и фиксируют уровень автоматического отключения. Приоткрывают вентиль так, чтобы напор падал медленно. Записывают показания прибора, при котором замкнуться контакты реле.


Малой пружиной устанавливают не определенный напор для отключения, а разница между значениями включения и отключения насоса

Диагностика, устранение неисправностей после настройки и модернизация

Если приведенная выше схема не работает, ослабляют обе гайки с предварительным повышением давления, например, до 3,3 атм. Медленно спускают жидкость до необходимого уровня (2, 3 атм.), закрывают вентиль. Гайку на крупной пружине зажимают до положения, пока не выключится реле. После – повторяют действия из предыдущего раздела.

Стандартные регуляторы (типа Italtecnica PM/5) можно усовершенствовать:

• Третью пружину, созданную в форме булавки, изгибают таким образом, чтобы фиксация в пластиковых ограничителях стала более надежной.

• Нулевой проводник подсоединяют к электродвигателю напрямую. Фазный провод распределяют на две группы, что снижает износ в процессе подгорания контактов.


Общие выводы

С помощью этих инструкций самостоятельная регулировка реле давления воды для насосной станции не вызовет затруднений. При выборе нового изделия для замены следует обращать внимание на следующие параметры:

• соответствие резьбовых соединений;


Статья

Реле давления для гидроаккумулятора полностью отвечает за его режим работы и периодичность активации насоса. Это главное управляющее устройство системы. Вся схема подачи воды тесно связана с выставленными на нем значениями. Именно этот элемент дает сигнал электронасосу включаться или выключаться.

Место прибора в системе подачи воды

(ГА) состоит из емкости, клапана для стравливания, фланца, 5-выводного штуцера (тройника) с муфтами для соединения, а также реле давления (управляющего узла), которое задает ритм всей работе.

• главный управляющий элемент
• обеспечивает работу без перегрузок
• контролирует оптимальное наполнение бака водой
• продлевает срок службы мембраны и всего оборудования в целом

Манометр, который показывает давление в баке, есть в комплекте или докупается отдельно.

Насос выкачивает воду из скважины, направляет ее по трубам. Далее, она попадает в ГА, а из него – в домашний трубопровод. Задача мембранного бака – поддерживать стабильное давление, а также цикл работы помпы. Для нее существует определенный максимум активаций – около 30 в час. При превышении механизм испытывает нагрузки и через короткое время может выйти из строя. Отрегулировать реле давления воды нужно так, чтобы устройства работали, как положено, не превышая критической нагрузки.

Под настройкой накопительного бака подразумевают создание требуемого количества атмосфер в нем самом и правильное выставление порогов срабатывания помпы

Устройство и принцип работы

Прибор имеет вид коробки различной формы с элементами управления под крышкой. Она крепится к одному из выходов штуцера (тройника) емкости. Механизм оснащен небольшими пружинами, которые регулируют, поворачивая гайки.

Принцип работы по порядку:

1. Пружины соединены с мембраной, реагирующей на скачки нажима. Увеличение показателей сжимает спираль, уменьшение приводит к растяжению.
2. Контактная группа реагирует на указанные действия, смыкая или размыкая контакты, тем самым передавая сигнал насосу. Схема подключения обязательно учитывает подсоединения его электрокабеля к устройству.
3. Накопитель заполняется – нажим растет. Пружина передает силу напора, устройство срабатывает согласно выставленным значениям и выключает помпу, передавая ей команду об этом.
4. Жидкость расходуется – натиск слабеет. Это фиксируется, двигатель включается.

Узел состоит из таких деталей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластины из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.

Алгоритм действия управляющего устройства максимально простой. Механизм реагирует на изменение количества атмосфер внутри накопителя. Подвижную платформу поднимают или опускают пружины в зависимости от нажима на поршень, а та в свою очередь взаимодействует с контактами, которые подают сигнал помпе о старте или прекращении закачки.

Установка

Зачастую комплект ГА продается в разобранном состоянии, и контролирующий блок нужно монтировать самому.

Подключение реле давления к гидроаккумулятору поэтапно выглядит так:

1. Станцию отключают от сети. Если в накопитель уже накачали воду, то ее сливают.
2. Прибор фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата или на выходной патрубок и должен быть жестко закреплен.
3. Схема подключения проводов обычная: есть контакты для сети, насоса, а также заземление. Кабели пропускают сквозь отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.

Электрическое подключение к насосу

Настройка

Перед тем как отрегулировать реле, нужно учесть, что его значения неразрывно связаны с давлением внутри мембранного бака. Сначала нужно создать требуемую величину нажима внутри него, а потом перейти к работе с рассматриваемым элементом управления.

Регулировку проводят в 3 этапа:

• давление внутри ГА
• уровень запуска помпы
• отметка отключения

Для оптимальной работы необходимо подгонять параметры несколько раз опытным путем, учитывая расход воды, высоту труб и величину напора в них.

Показатели внутри гидроаккумулятора

Желательно чтобы регулировка давления в гидроаккумуляторе учитывала следующие примеры и правила:

• для одноэтажного дома достаточно 1 бара, а если бак установлен в подвале, то добавляют еще 1
• значение должно быть больше, чем в наиболее высокой точке водозабора
• сколько атмосфер должно быть внутри емкости определяют по следующей формуле: к высоте труб до самой верхней точки забора воды добавляют 6 и полученный результат делят на 10
• если точек потребления много или разветвление трубопровода значительное, то к полученной цифре добавляют еще немного. Сколько добавить определяется опытным путем. Для этого есть следующее правило. Если значение занижено, то вода не будет доставляться к приборам. Если оно будет завышено, то ГА будет постоянно пуст, натиск будет слишком силен, а также возникнет риск разрыва мембраны.

Для того чтобы повысить давление в гидроаккумуляторе, воздух подкачивают обыкновенным велосипедным насосом (на корпусе есть специальный золотник), для понижения – его стравливают. Пневмоклапан для этого расположен под декоративной накладкой. Процедуру нужно делать при отсутствии напора воды, для чего требуется просто закрыть краны.

Величину показателей определяют манометром, подключаемым к золотнику. Коррекцию производят после того, как насос отключился. Перепад давления создают, открывая кран в ближайшей точке.

Производители стандартно устанавливают давление в баке в 1,5 – 2,5
бар. Его увеличение уменьшает полезное пространство внутри емкости и повышает давление в системе – это нужно учитывать при расчетах.

Основы регулировки порогов срабатывания

Есть две пружины с гайками: большая отвечает за значения для отключения насоса, меньшая – для включения. Болты отпускаются или закручиваются, тем самым производится регулировка.

Настройка реле давления гидроаккумулятора будет качественной, если соблюдать такие правила:

• средняя рекомендуемая разница между значениями для включения и выключения насоса – 1 — 1,5 атм
• давление внутри ГА должно быть ниже, чем выставленное значение для включения насоса на 10 %. Пример: если отметка для активации выставлена на 2,5 бара, а для выключения – на 3,5 бара, то внутри емкости должно быть 2,3 бара
• гидроаккумулятор и блок управления имеют свои границы нагрузки – при покупке нужно проверить, совпадают ли они с расчетами по системе (высота труб, количество точек забора, частота расхода)

Рассматриваемый механизм контролирует максимальную и минимальную величину давления в баке. Он поддерживает разницу его значений при активации и выключении станции. Предел его настроек зависит от мощности и часового расхода помпы.

Заводские параметры указывают в техпаспорте товара. Обычно они такие:

• предельные границы – 1 – 5 атм
• диапазон функционирования насоса – 2,5 атм
• стартовая отметка – 1,5 атм
• максимальна отметка для отключения – 5 атм

Подготовка и пример выставления нужных значений

Подготовка:

• бак подключают
• регулировку управляющего узла осуществляют под давлением, систему не отключают от питания
• внутри агрегата давление должно быть ниже на 10 – 13%, чем у насосной станции. То есть примерно на 0,6 – 0,9 атм, чем отметка, при которой включается мотор
• все краны закрывают
• выставленный уровень проверяется манометром в течение часа, чтобы убедиться, нет ли утечек
• снимают крышку корпуса блока, чтобы иметь доступ к гайкам и наблюдать за пружинами

Настройка с примером выставления отметок 3,2 атм для отключения и 1,9 атм для включения (двухэтажный дом):

1. Запускают помпу, чтобы определить напор в системе. Она должна заполнить накопительную часть устройства и повысить давление.
2. Определяют, на каком показателе манометра произойдет отключение (обычно это не более 2 атм.) При превышении в действие вступает малая пружина, что отчетливо видно.
3. Мотор остановлен выше 3,2 – 3,3 атм, этот показатель уменьшают, вращая гайку на малой пружине по четверть оборота, так как она очень чувствительна, до тех пор пока мотор не включится.
4. Делают проверку манометром: 3 – 3,2 атм будет достаточно.
5. Включают кран, чтобы сбросить натиск и чтобы ГА освободился от жидкости и фиксируют манометром отметку активации помпы, обычно это 2,5 атм – достигнут нижний показатель давления.
6. Чтобы уменьшить нижний порог, вращают болт большой пружины против часовой стрелки. Далее, старт насоса до поднятия давления на необходимый уровень, после чего нужно манометром проверить давление. Приемлемое значение – 1,8 – 1,9 атм. При «провале» гайку вращают по часовой стрелке.
7. Еще раз немного подгоняют малую пружину, уточняя уже выставленные пороги.

Болты для регулировки очень чувствительные – поворот всего на 3/4 оборота может добавить 1 атм. Давление включенной помпы должно быть на 0,1 – 0,3 атм больше, чем в пустом накопителе, что исключит повреждение «груши» внутри его.

Процесс настройки кратко

Для лучшего понимания, как настроить реле давления, изложим процесс четче:

• отметка включения помпы (минимальное давление): вращение болта большой пружины по часовой стрелке увеличивает стартовую отметку, против – уменьшает;
• значение для отключения: двигают малую пружину, при закручивании – разница давления увеличивается, при откручивании – отметка срабатывания уменьшается;
• результат проверяют открыванием крана и сливанием воды, фиксируя момент включения помпы;
• внутреннюю силу нажима регулируют, спуская или накачивая воздух и проверяя это манометром.

Увеличением заводских параметров включения (выше 1, 5 атм) создается риск критической нагрузки на мембрану гидробака. Рабочий диапазон помпы регулируют, учитывая максимально возможную нагрузку для водоразборной арматуры. Уплотнительные кольца бытовых кранов максимально выдерживают 6 атм.

Обслуживание, неполадки, эксплуатация

Профилактические действия и ремонт:

• механические чувствительные части необходимо проверить и отрегулировать
• контакты желательно почистить
• при несрабатывании не спешите разбирать механизм – сначала попробуйте легко постучать не слишком тяжелым предметом по корпусу
• шарниры «качелек» смазывают консистентной смазкой раз в год
• не закручивайте гайки регулировки полностью – механизм не будет работать


Если прибор не держит давление, неправильно срабатывает или вообще не работает, воздержитесь от поспешных выводов и не выбрасывайте его. Пыль, мусор, песок в мембранном пространстве не дают ему нормально реагировать. Действия по исправлению проблемы такие:

1. Открутить 4 болта на дне, снять накладку с входным патрубком и крышку.
2. Осторожно промыть мембрану, а также полости вокруг нее.
3. Установить все элементы в обратном порядке.
4. Снова выставить пороги и осуществить пробный запуск.

Мастера рекомендуют, перед тем как правильно настроить реле, не превышать верхний порог больше на 80% максимально допустимых значений для конкретной модели, которые указаны в инструкции (стандартно около 5 – 5,5 атм.).

Для качественной работы в трубопроводе не должно быть воздуха. Периодически (раз в 3 – 6 мес.) нужно проверять выставленные пороги срабатывания, показатели давления в ГА, и стравливать или подкачивать воздух. Прежде чем приступить к настройке, нужно узнать, сможет ли реле давления для гидроаккумулятора и сам агрегат выдержать требуемые нагрузки, отвечают ли им его технические возможности.

Работа насосного оборудования в системе автономного водоснабжения регулируется специальной автоматикой. Одной из основных деталей, контролирующих параметры сети, является реле давления. Это устройство имеет заводские настройки, определяющие низший и высший предел, при котором включается насос. При необходимости изменить показатели выполняется регулировка реле давления насосной станции. Такая операция не требует привлечения специалистов, зная правила настройки, ее можно осуществить самостоятельно.

Сеть водоснабжения с реле

Как устроено реле давления

Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

• для подключения напряжения 220В;
• для заземления;
• клеммы на насос.

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.

Конструкция реле

Внимание. Для снятия с прибора пластиковой крышки требуется отвертка или гаечный ключ.

Принцип функционирования реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты. Насос включается и начинает качать жидкость.

Механический контроллер давления

Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

Информация. Для регулировки нижнего уровня давления (включение) используется большая пружина, для выставления верхнего предела (выключения) – маленькая пружина.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

• погружной (поверхностный) насос;
• гидроаккумулятор.

Герметичный бак с установленной внутри резиновой мембраной служит для хранения запаса воды и поддержания стабильного давления в системе. Прежде, чем приступить к настройке реле давления насосной станции своими руками, следует подготовить резервуар. Бак состоит из резиновой груши, в которую закачивается вода, и камеры, заполненной воздухом. Величина напора воздуха влияет на работу всей системы водоснабжения, поэтому необходима настройка насосной станции.

Подготовка мембранного бака начинается с полного слива воды из трубопровода и самой емкости. Для этого используется нижней кран системы. В пустой бак нагнетается воздух, его давление должно быть меньше нижнего предела на 10%. Минимальное значение напора определяется в зависимости от размеров гидроаккумулятора:

• 20-30 л – 1,4-1,7 бар;
• 50-100 л – 1,8-1,9 бар.

После определения давления в накопительном баке система сразу наполняется водой, нельзя допустить пересыхания резиновой груши.

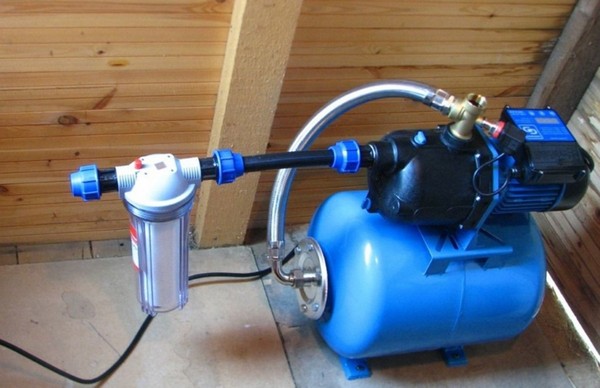

Насосная станция с гидроаккумулятором и датчиком

Внимание. Самостоятельная проверка напора в баке необходимо при сборке оборудования из отдельных деталей. Современные модели насосных станций, изготовленные в заводских условиях, имеют готовые параметры настройки, указанные в документах.

Чтобы мембрана бака прослужила долгий срок, рекомендуется устанавливать давление в накопителе на 0,1-0.2 атм. ниже, чем минимальный уровень в системе.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм 2 . Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

Внимание. Подключение к электрической сети производится по надписям, указанным на контактной группе.

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

1. Погружной или поверхностный насос.
2. Манометр.
3. Гидроаккумулятор.
4. Датчик давления.
5. Трубопровод.

Схема установки реле

Совет. Все резьбовые соединения узла нуждаются в герметизации, для этой цели используется герметик или ФУМ-лента.

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

• нижний уровень – 1,5-1,8 бар;
• верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
2. Пластиковая крышка датчика снимается с помощью отвертки.
3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

1. Все приборы отключаются от электрической сети.
2. Вода сливается из системы.
3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

• Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
• Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Особенности регулировки «с нуля»

Если обе пружины реле ослаблены, регулировка автоматики насосной станции выполняется по следующему алгоритму:

1. Агрегат включается для закачивания воды в систему. Уровень напора контролируется наблюдением за струей из отдаленного крана. Если напор приемлем, то фиксируется показание манометра, а насос отключается.
2. Отсоединив датчик от сети, открывают крышку и крутят гайку большой пружины, пока контакты не замкнутся.
3. Коробку закрывают и снова включают устройство в сеть. Насос включают и оставляют работать, пока давление на манометре не достигнет отметки равной предыдущему значению плюс 1,4 атм.
4. Агрегат и реле отключают от питания, затем подкручивают гайку на меньшей пружине, пока контакты не разомкнутся. Настройки нижнего и верхнего порога закончены.

Реле давления с манометром

Использование датчика без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Внимание. Минус такой схемы – отсутствие минимального запаса воды, который обеспечивает мембранный бак.

Электронное реле давления для поверхностного и погружного насоса
