Приветствую всех! Небольшой обзор весьма интересного представителя мультиметров BSIDE — модели BSIDE ADM92CL PRO, которая отличается автоматическим выбором пределов измерения, аналоговой шкалой уровня измерения, контрастным черным экраном, а также особой компоновкой, которая делает его универсальным.

мультиметр BSIDE ADM92CL PRO (Магазин BSIDE TRADE Store)

мультиметр BSIDE ADM92CL PRO (Магазин BSIDE Official Store)

мультиметр BSIDE ADM92CL PRO (Магазин Banggood)

Изначально выбирал мультиметр в качестве карманного, с аналоговой индикацией и с возможностью установки щупа на корпус. Из особенностей данной модели выделю наличие интеллектуального детектора напряжения, который переключает не только пределы измерения, но и выбирает сам тип режима работы: измерение переменного или постоянного напряжения. Другие полезные приборы и инструменты для электрика можно посмотреть в отдельной статье, а, что касается выбора комбинированных мультиметров и осциллографов, то предлагаю свежую подборку моделей.

Характеристики

Бренд: BSIDE
Модель: ADM92CL Pro
Дисплей: контрастный черный EBTN экран
Точность измерения: 6000 отсчетов
Функции: автоматический выбор пределов измерения, аналоговая шкала, измерение тока, напряжения, сопротивления, ёмкости, диодный тест, прозвонка, измерение температуры, частоты, функция удержания показаний, T-RMS, NCV, восстанавливаемый предохранитель
Пределы измерения переменного тока: 60 мА/200 мА ± (1.0% + 3)
Пределы измерения постоянного тока: 60 мА/200 мА ± (0.8% + 3)
Пределы измерения напряжения переменного тока: 6 В/60 В ± (0.8% + 3); 600 В/750 В ± (1.0% + 10)
Пределы измерения напряжения постоянного тока: 6 В/60 В/600 В/1000 В ± (0.5% + 3)
Пределы измерения сопротивления: 600Ω/6kΩ/60kΩ/600kΩ/6MΩ ± (0.8% + 3); 60MΩ ± (1.2% + 30)
Пределы измерения ёмкости: 6нф ± (4.0% + 10); 60нф/600нф/6 мкФ/60 мкФ/600 мкФ/6мф ± (4.0% + 5)
Пределы измерения температуры: -20 ° ~ 1000 ° С ± (1.0% + 3), термопара К-типа
Прозвонка: звуковой сигнал, если сопротивление меньше 50Ω
Питание: Элементы AAA 1,5 В х 2 шт (не входят в комплект)
Размеры: 140 х 50 x 24.5 мм
Масса: 96 г

В настоящий момент есть возможность сравнить этот и другие мультиметры, например, уже опубликован свежий обзор на новое поколение графических мультиметров-осциллографов Mustool MT8208. Что касается осциллографов, то по ним существует отдельная статья с информацией по выбору.

Упаковка данного устройства весьма скромная — простая коробка из серого вторкартона. Внутри уложен комплект поставки мультиметра.

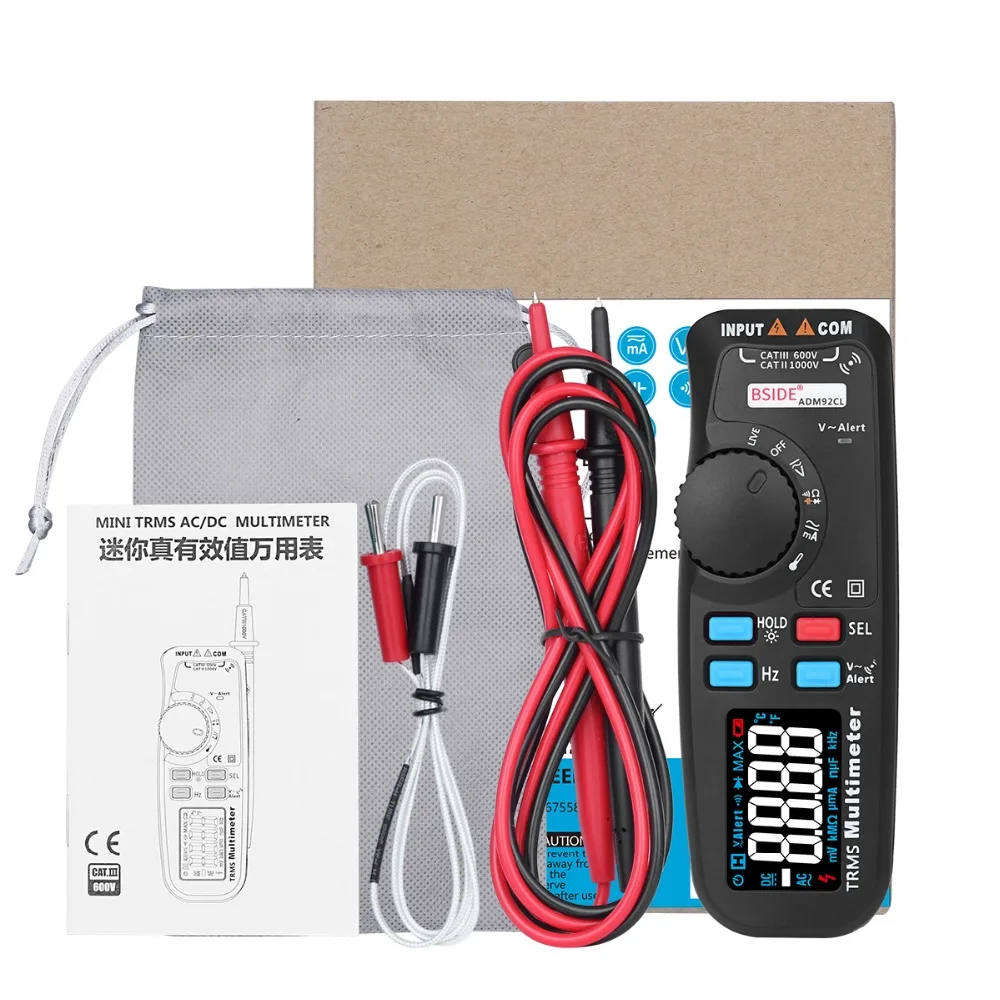

В комплект входит: мультиметр BSIDE ADM92CL PRO, пара щупов, термопара, инструкция, чехол.

Руководство пользователя содержит информацию по основным режимам работы.

На экране была наклеена защитная пленка — я ее снял. Можно попробовать установить универсальную пленку (как для смартфонов). Экран у модели ADM92CL черный, высококонтрастный, по технологии EBTN. Вообще, существует целый ряд подобных моделей тестеров-мультиметров с EBTN-экраном.

В комплекте находится чехол для хранения и переноски. Удобно.

Чехол изготовлен достаточно дёшево, с боков торчат нитки, но функцию свою выполняет — влезает не только сам тестер, но и комплектные щупы. Остается место для запасного комплекта батарей.

Для измерения температуры служит стандартный щуп с термопарой К-типа. Термопара у основания термоусажена в кусок черной трубки (имейте в виду, что при измерении высоких температур трубка будет обгорать).

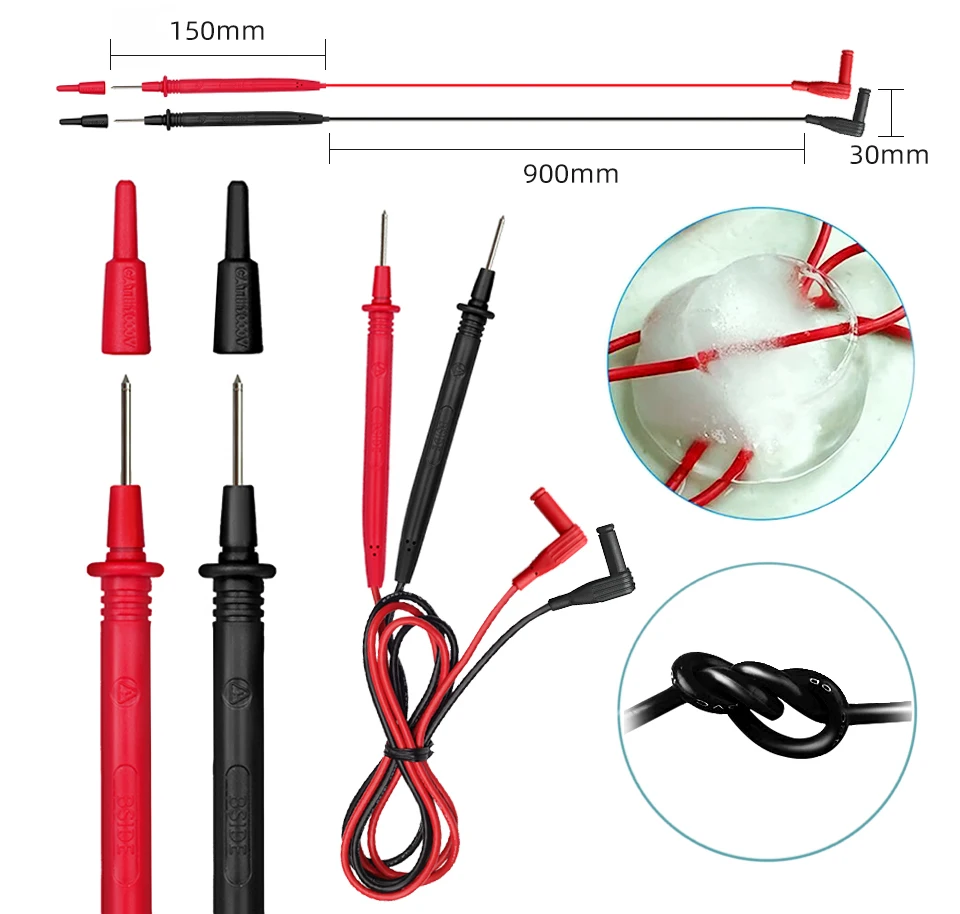

Комплектные щупы — простые силиконовые, в двойной изоляции. Маркировка CAT III 600V. Имеются наконечники, изолирующие иголку щупа по всей длине, за исключением самого кончика, что удобно для проверки цепей под напряжением. Вообще, это весьма средние по качеству щупы, в принципе можно прикупить запасной комплект хороших щупов дополнительно.

Тестер BSIDE представляет собой что-то среднее между обычными мультиметрами и мультиметрами-ручками, которые предназначены для обслуживания элекстроустановочных изделий, электрошкафов и т.п. Формфактор непривычный, корпус вытянутый, как бы перевернутый.

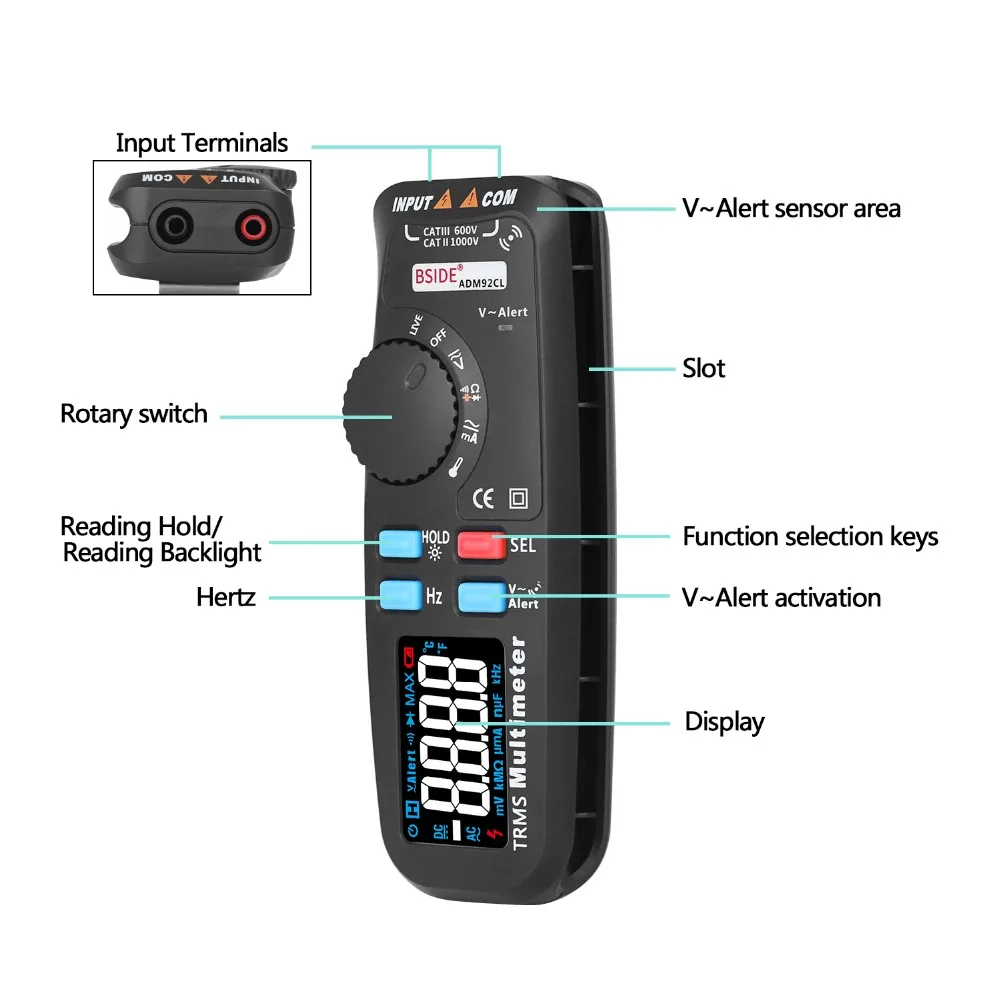

Коннекторы для щупов располагаются в верхней части тестера. Чуть ниже — колесо селектора режимов работы, прямо под палец. Еще ниже — кнопочный блок (выбор предела измерения, переключение режимов, подсветка/HOLD). Управлять таким тестером можно одной рукой. Дисплей расположен в самом низу.

В отличие от мультиметров-ручек, у которых один из щупов зафиксирован на корпусе, в модели BSIDE оба щупа съемные (стандартные). А зафиксировать можно по желанию один из щупов, в специальном пазу корпуса.

В верхней части, рядом с коннекторами, расположена антенна бесконтактного датчика напряжения. Антенна внутри печатная, ловит скрытую проводку под нагрузкой, то есть вам нужно сначала пустить по цепи ток, а потом пытаться «нащупать» проложенный кабель.

Представляет интерес аналоговый бар с индикацией уровня напряжения. Срабатывает он быстро и дает индикацию примерного уровня напряжения в цепи. Например, можно сразу узнать, что вы работаете с высоким напряжением ~ 200-400 В.

Кнопками можно активировать дополнительные режимы работы, выбрать вручную диапазон измерения, активировать датчик NCV (зажатием V-Alert), включить подсветку дисплея. Кнопка HOLD предназначена для фиксации показаний на экране.

На обратной стороне корпуса расположена клипса для ремня, а также отсек для батарей.

На боковой стороне корпуса предусмотрен паз-зажим для крепления одного из щупов.

Устанавливаем щуп, крепим — его можно использовать в качестве контрольного, прозванивая цепи вторым щупом. Таким способом я пользуюсь для проверки цепей в электрощитке.

Меняются батарейки с помощью крестовой отвертки. Я использую неплохие отвертки NANCH (набор с удлиненными битами). Что касается питания тестера, то работает он от двух ААА элементов. Обычно я использую качественные щелочные батарейки (на фото цветные батарейки Xiaomi) или аккумуляторные литиевые элементы типа Sorbo/Znter.

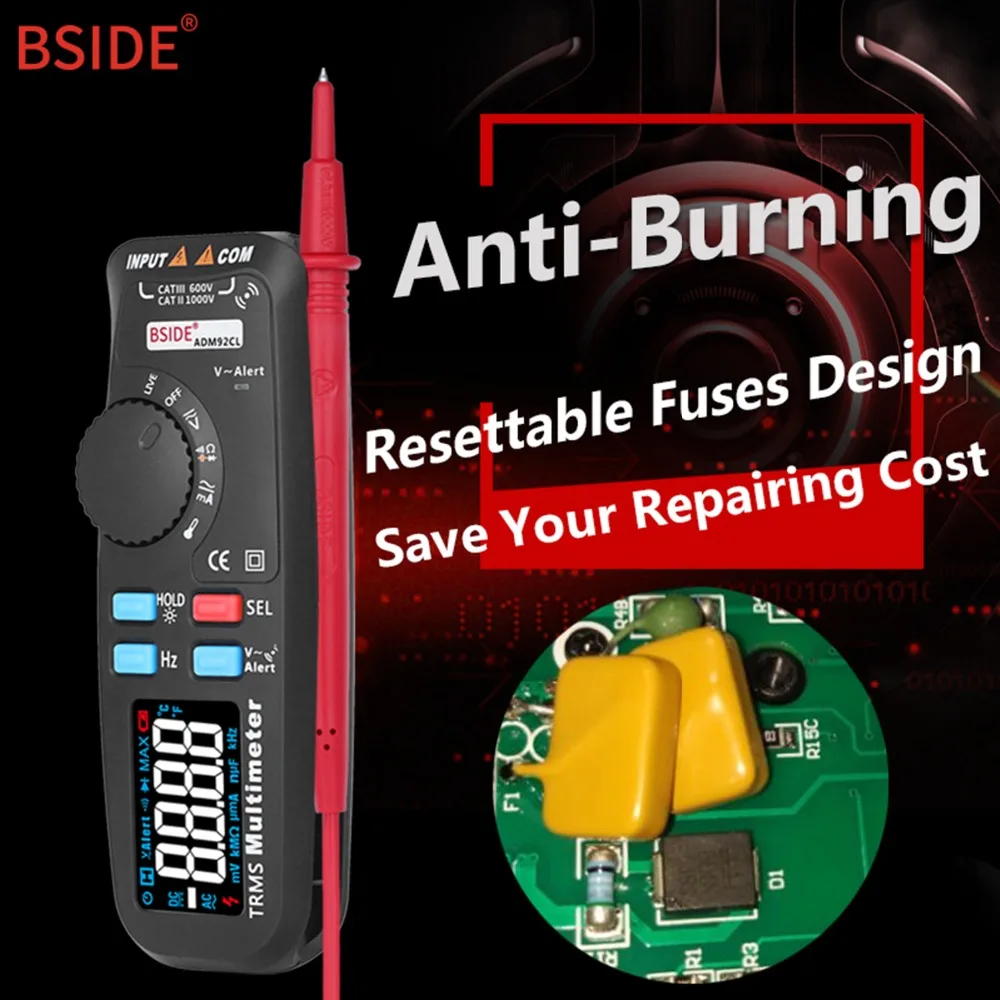

Внутри установлены самовосстанавливающиеся предохранители (нет плавких предохранителей), а также варистор. Чип без маркировки. Не самое удачное техническое решение, плавкие предохранители надежнее.

При включении происходит самотестирование дисплея — на долю секунды загораются все имеющиеся символы на матрице. Обратите внимание, присутствует индикация уровня батареи, высокого напряжения и других режимов.

Так как тестер автоматический, просто выбираем один из общих режимов работы: измерение напряжений, измерение токов или измерение параметров компонентов, измерение температуры (требуется сменить щупы на терпопару). При работе индицируется уровень на аналоговом баре (условные уровни напряжений).

Пример измерения напряжения элемента питания 1,5 В. Использую функцию удержания показаний «HOLD».

Далее, измерение напряжения в сети переменного тока 220В. На аналоговом базе загорелась красная индикация «230 V», а на дисплее присутствует «молния» — работа под высоком напряжением.

Частоту в сети показывает корректно — 50 Гц. Для активации режима измерения частоты нужно выбрать соответствующую кнопку «Hz».

Измерение нагрузочного резистора в цепи (100 Ом).

Диодный тест.

Измерение емкости конденсатора.

Режим прозвонки. Звуковой сигнал срабатывает достаточно быстро, стоит только скрестить щупы.

С термопарой работает примерно также, как и остальные тестеры с термопарой К-типа. Измерение температуры окружающей среды.

Термометр не отличается особой точностью, нет долей градуса, погрешность может достигать несколько единиц разряда. Например, вот так отображает температуру тела. С другой стороны, верхний порог температуры .~ 1000 °С, а погрешность составляет ± 1.0% + 3°С.

Тест точности измерения напряжений проводил с помощью прецизионного генератора опорного напряжения на базе AD584. Показывает вполне прилично, отклонения составили менее 0,3% (на 2,5В — 0,25%, на 5В — 0,3%, на 7,5В — 0,1%, на 10В — 0,2%). Напоминаю, что заявлена точность 0.5% + 3 единицы разряда.

Вообще, мультиметр BSIDE ADM92CL — вполне универсальный вариант начально уровня, который будет уместен как для домашнего применения, так и для работы. Пригодится и для электрика, и для автоэлектрика, и для монтажника. Работать удобно, особенно с учетом клипсы на пояс и с особым креплением для щупа, которое позволяет проверять цепи электрощитков в быстром темпе. Компактные размеры и комплектный чехол позволяются его постоянно носить с собой в кармане куртки-спецовки или в инструментальной сумке.

Для Banggood сейчас доступен промокод на скидку на мультиметр BSIDE ADM92CL: BGVZBSAD. Цена составит $17.99 (действует до 30.11.2020 г.).
Для Aliexpress сейчас доступны промокоды на скидку на все товары:
lexus1111all300
hitechmail1111all300
backit1111all300
healthmail1111all300
epn1111all
admitad1111all
которые дают скидку 300 рублей на заказы от 2400 рублей с 28.10 по 30.11.2020 г.

Другие обзоры и тесты инструмента и гаджетов вы можете найти в моем профиле и по ссылкам ниже.

Спасибо за внимание!

Источник

Всем привет.
Часто приходится работать с киповскими приборами. Без мультиметра никуда. Задумал я тут присмотреть себе компактный мультик, чтоб помещался в карман, легко помещался в одну руку. В «поле» каждый уважающий себя киповец имеет с собой маленький мультик всегда
Выбор мой пал на этот прибор.

Цена покупки разная, в зависимости от заказываемой комплектации. Я выбрал с щупами, крокодилами и термопарой с доставкой из РФ.

заказ

Мультиметр доставили довольно быстро, в течении 10 дней компанией IML, принесли прям домой.
Продавец обещает нам следующие характеристики прибора:

Как видно, диапазон измерения токов ограничен значением в 200 мА. Но мне этого достаточно.

В комплект, помимо выбранного покупателем, входит еще мягкий чехольчик (мешочек) с завязками

Прибор питается от двух батареек формата ААА, крышечку батарейного отсека можно открыть открутив винтик.
Сзади есть еще крючочек для крепления прибора на лямку, отворот кармана или куда удобно пользователю.

Фото переключателя диапазонов и функциональных кнопок

Фото внутрянки

Сравнение габаритов прибора с распространенным DT830

Прибор неплохо лежит в руке. Сбоку есть паз, чтоб вложить один из щупов

Так как в данный момент под рукой ничего кроме 830-го не оказалось, я могу показать некоторые измерения только в сравнении с ним. Так же не могу показать как прибор меряет емкость, сопротивления, полупроводниковые приборы — этого всего сейчас нет в наличии.

Измеряем температуру кипящей воды в чайнике

Сравним измерение напряжения 220 Вольт с DT830. Показания 830го постоянно скачут от 241 до 244 Вольт. Новый же прибор на это не реагирует, возможно дело в True RMS

Так же у прибора есть функция безконтактного детектора фазы и проводки. При этом зум начинает издавать повторяющийся писк, а светодиод на лицевой части прибора моргает.

Еще прибор умеет отличить фазовый провод от ноля. Для этого вставляется один щуп, прибор переключается в измерение «live», при попадании щупа на фазу прибор так же издает периодический звук, а светодиод моргает.

Опробовав прибор пока в ограниченных условиях он мне понравился. Небольшой, достаточно функциональный с богатой комплектацией.
Но на мой взгляд заказывать лучше вариант с традиционным отображением цифр — черных на светлом фоне.
Вариант с белыми на черном требует постоянного включения подсветки, без нее вы совсем ничего не увидите.
Возможно кому — то покажется критичным отсутствие измерения токов в цепи диапазоном выше 200 мА, но мне это не критично. Для этих целей есть дома другие мультики. Данный мультиметр предполагается использовать на работе, а там значение в токовой петле находится в диапазоне 4-20 мА

Источник

Цифровой мультиметр BSIDE ADM92 с цветным экраном.

Вам необходимо проверить электричество или решить автомобильные и бытовые электрические проблемы с помощью мультиметра? Тогда Вам подойдет BSIDE ADM92.

Этот карманный мультиметр с более высокой точностью и более высокой производительностью может измерять напряжение постоянного / переменного тока, ток AC / DC, емкость и сопротивление. Он также может измерять температуру, частоту, тестироват диоды, NCV (бесконтактное напряжение), идентифицировать пожарной цепи и ее непрерывность.

Особенности:
Простота использования и удобство для считывания измерений — подсветка большого цветного ЖК-дисплея, позволяет использовать его в темноте. Новый карманный дизайн. Возможность измерения температуры ℉.
Наличие энергосберегающий режима — индикация низкого заряда батареи и питание от батарей 2×1.5V AAA (не входят в комплект).

Технические характеристики:

Цветной дисплей
Переменный ток: 60 мА/200 мА ± (1.0% + 3)
Постоянный ток: 60 мА/200 мА ± (0.8% + 3)
Напряжение постоянного тока: 6 В/60 в/600 В/1000 В ± (0.5% + 3)
Напряжение переменного тока: 6 В/60 В ± (0.8% + 3); 600 В/750 В ± (1.0% + 10)
Сопротивление: 600Ом/6kОм/60kОм/600kОм/6MОм ± (0.8% + 3); 60MОм ± (1.2% + 30)
Емкость: 6нф ± (4.0% + 10); 60нф/600нф/6μф/60μф/600μф/6мф ± (4.0% + 5)
Температура:-20℃ ~ 1000℃/-4℉ ~ 1832± ±( 1.0% + 3)
Питание: 1,5 В (AAA) * 2 (не входит в комплект)
Температура хранения:-10℃ ~ 60℃
Рабочая температура: 0℃ ~ 40℃

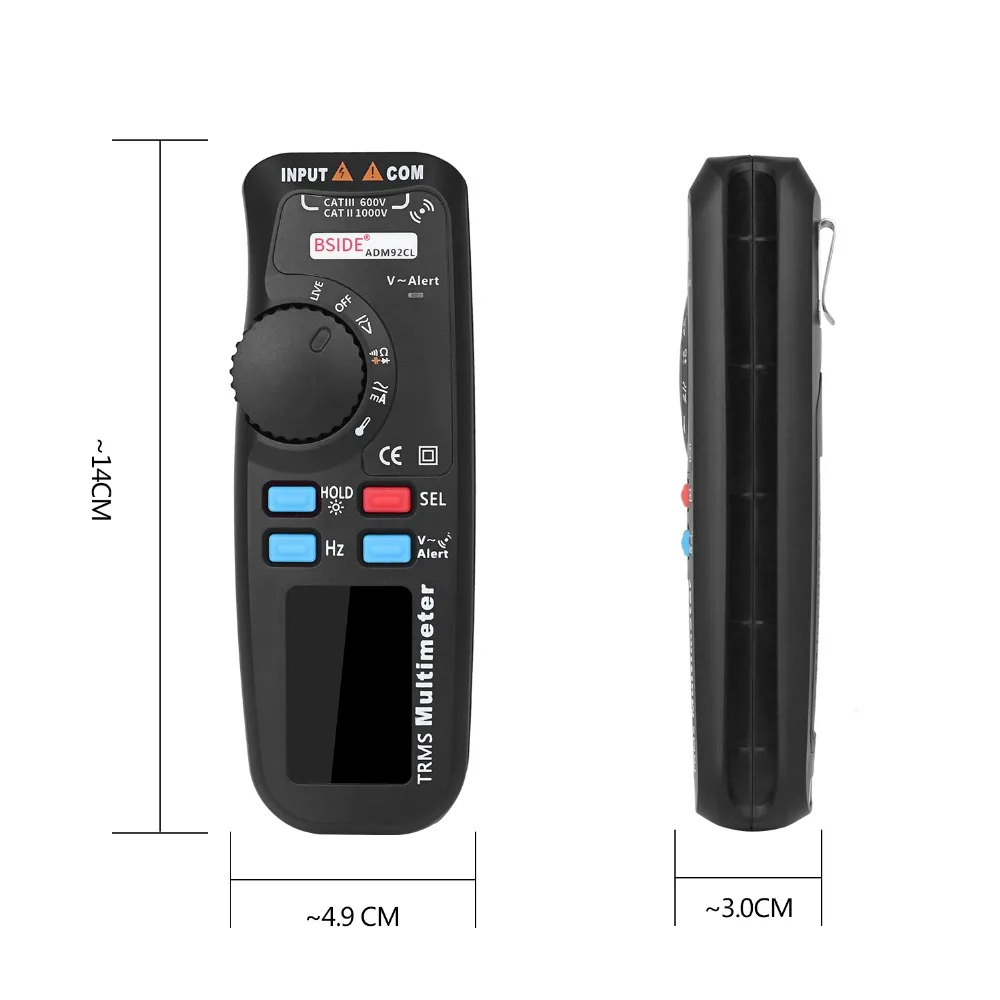

Размер: 139,5×49,5×24,5 мм
Вес: 96 г

Комплектность:

1 х мини-мультиметр True RMS
Щупы CAT III 600 В-1 кт.
1 x регулятор температуры
1 х защитная сумка
Руководство пользователя (1 шт.)

Источник

Отзывы о bside adm92cl:

D***v

заказал 27.10 доставили 30.10 Так быстро еще ни разу не было!

30 10 2019 07:40

Прибор оправдал ожидания.

02 11 2019 10:49

V***s

В Минске получил через 3 недели после отправки. Трек отслеживался. Соответствует описанию. Вроде работает. Погрешность по сравнению с «тестовым» очень небольшая. Я считаю, все хорошо. Продавца рекомендую. Спасибо.

15 08 2019 07:03

R***r

комплектность соответствует. упаковано очень хорошо. результаты проверки на точность тестами позднее.

24 09 2019 10:37

R***y

Небольшой, очень удобный. Экран не очень яркий — это минус(на фото смотрится ярче) возможно по тому что я использовал 2 аккумулятора на 1.2в, попробую установить батарейки. Попробовал найти скрытую проводку, через бетон не может нащупать(возможно из-за слабых аккумулятов, заменю на батарейки если чувствительность повысится, то дополню отзыв). Очень удобно то, что один щуп крепится к тестеру. В комплекте щупы и отдельно на проводах крокодильчики. Сделан качественно, по ощущениям неубиваемый тестер. Потестирую по полной, добавлю отзыв. Пока все нравится, тестером доволен.. Хорошая штука

23 07 2019 23:49

D***v

Доставка Москва — Тюмень 11 дней. Мультиметр хорошь. Почти не врет. Думаю сотые доли значения, сильно роли не сыграют. На счет поиска скрытой проводки. Начинает более-менее видеть ее, где то с 8-9 см. Фотки приложу. Измерение температуры. В момент закипания чайника, мултик показал 102 гр. Опять же, если и приверает то на пару градусов. Дисплей не очень. При небольшом угле поврота, уже не понять какие там значения. В комплект положили крокодилы. Спасибо.

18 06 2019 01:52

P***v

Доставка до постомата 1-2 дня. В комплект батарейки не идут. Нужны 2хAAA

09 10 2019 08:39

A***o

Доставка за 2 дня!

29 10 2019 02:47

Мультик удобен, в ладьнь помещается почти полностью. Экран яркий. «В полях» проверю

I***v

щупы в угловом исполнении для этого тестера ИМХО не удобны. качество хорошее. можно использовать вместо индикатора для определения фазы в электросети.

26 10 2019 07:03

P***v

Получил. Доставка быстрая. Полный комплект. Установил батарейки. Все работает. Спасибо.

24 06 2019 23:56

A***v

я вообще не ожидал,что так быстро! 26 мая заказал, 31 мая получил! пока проверяю,привыкнуть надо! напругу мерял . ёмкость тоже.я как электрик говорю ,вещь хорошая!

31 05 2019 02:18

G***gKR

Я еще не использовал его в полевых условиях, но базовый тест кажется хорошим. Доставка очень быстрая 11-го. Состояние доставки очень хорошее.

K***a

Товар пришел как описано. отправлено и прибыло, как было оговорено. Коммуникации продавцов были четкими.

M***i

Прибор красавчик. доехал за три дня. Работает по первому включению исправно. Вох придется подбирать, чтобы все сложить с проводами. Прибор удобный современный, все измеряет. РЕКОМЕНДУЮ любителям попаять и пособирать.

05 10 2019 04:42

Y***v

Отправили быстро, доставка тоже хорошо работает (до дверей), как попользую дополню.

20 06 2019 11:48

D***v

отличный прибор. провода средней жесткости, лучше заменить на силиконовые.

09 06 2019 10:47

отлично работает. полностью доволен.

M***iDZ

Большое спасибо Хороший продавец товар прибывает в короткий сарай

A***K

Доставка 4 дня до двери. Замеры достаточно точные, провода хорошие. Проводку ищет, но слабенький: бетон 3см не пробил., зато штробы находит отлично.

R***a

Соответствует описанию. Быстрая Доставка!

A***e

Это очень удобный, компактный счетчик. Это будет мой измеритель для большинства моих требований. Продукт соответствует рекламе. Очень хорошее обслуживание клиентов. Буду заказывать в этой компании снова.

S***v

пришло быстро

23 09 2019 07:11

жаль что малое измерение тока. хотелось бы до 10 ампер

I***n

превосходно

A***v

Отличное качество

12 08 2019 07:09

L***z

это хороший тестер

I***a

Отлично!

A***v

Все супер!

J***t

Шикарный метр

V***o

Это рекорд — после заказа прошло 2 дня и курьер уже у дверей квартиры))) Прибор хорошо, делает очень много.

F***lMG

еще не тестировался, но отправляет быстро, и продукт кажется качественным

19 10 2019 22:15
Купить BSIDE ADM92CL

Источник

Описание

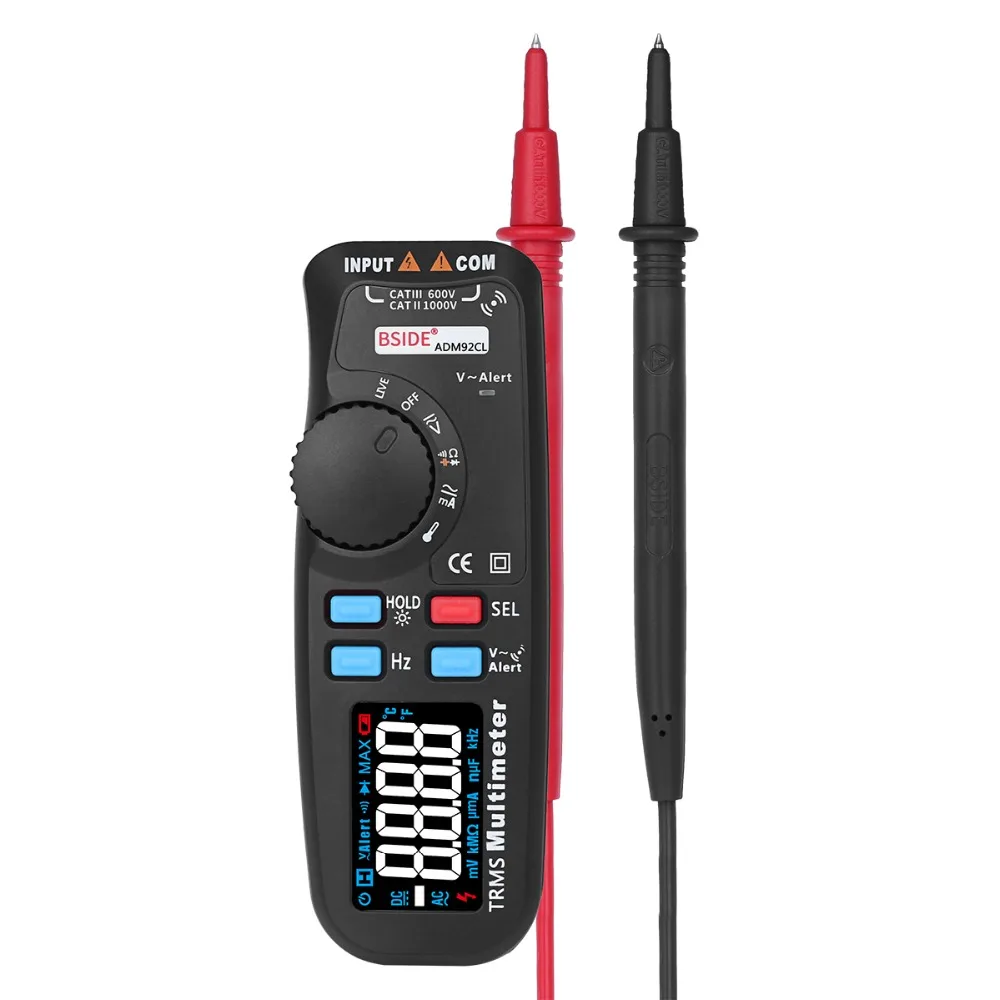

BSIDE ADM92 цифровой мультиметр с цветным экраном TRMS Автоматический диапазон 6000 отсчетов Автомобильный мультиметр температурная емкость переменный/Постоянный Ток Сопротивление напряжения в режиме реального времени Проверка v-оповещение диод тестер непрерывности

Особенности:

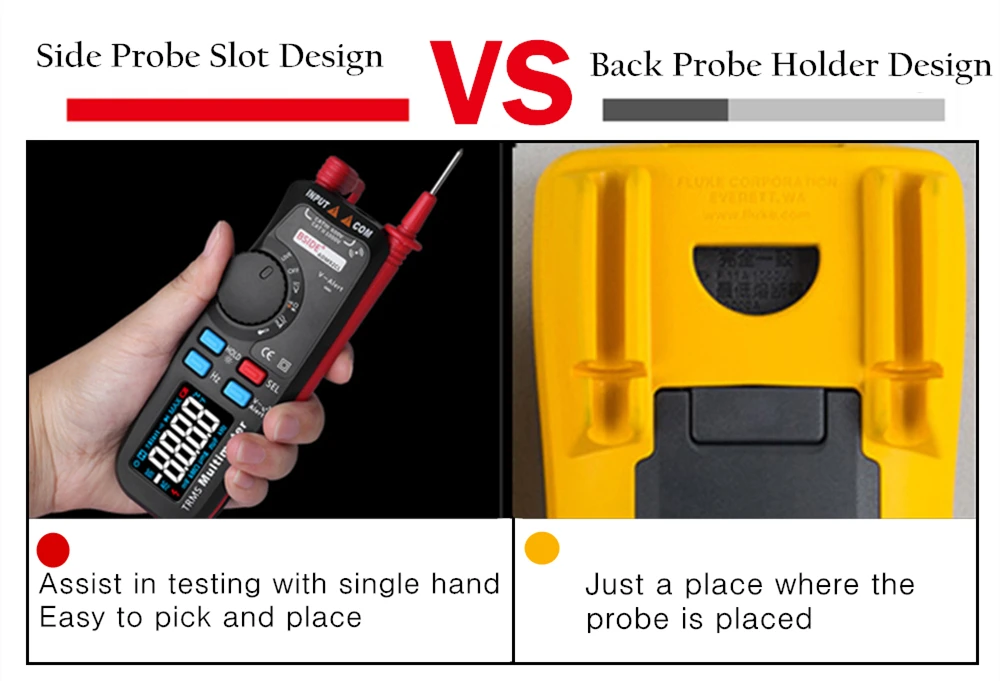

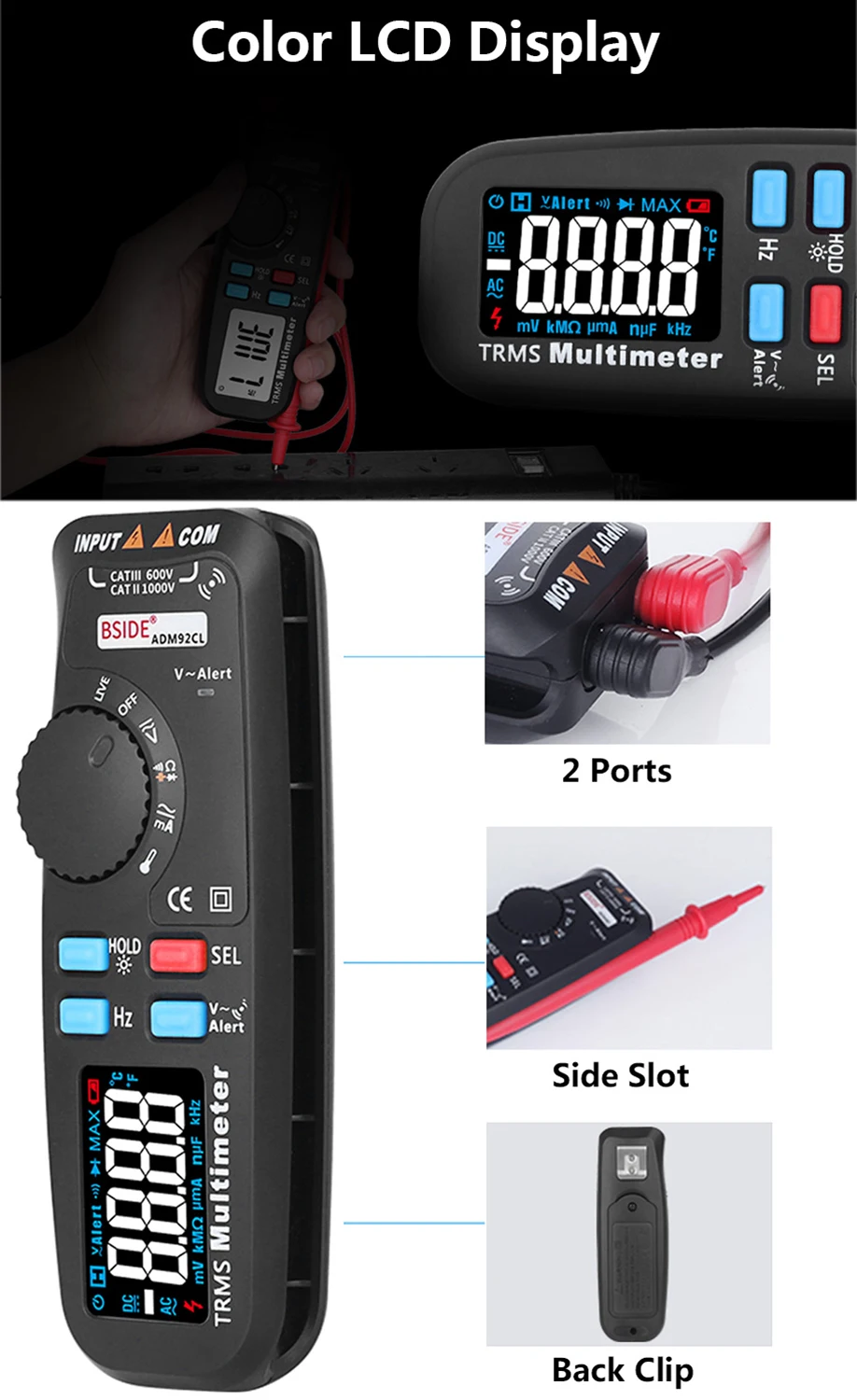

Удобный односторонний боковой слот дизайн, тестовый свинец может быть зафиксирован в разных направлениях для различного использования, например, тестовый свинец вверх-сторона фиксированного типа для обнаружения, вниз-сторона для обслуживания и т. Д.

Живой провод проверить функции могут детектив живой провод удобно и быстро: Просто поместите красные измерительных наконечников (к розетке питания находится в пределах нормы светильник со вспышкой и оповещения звуки зуммера в том случае, если это живой провод.

V-alerant измерение: Нет необходимости непосредственно связаться с протестированным устройством, чтобы предотвратить любую возможную опасность, просто поместите мультиметр рядом с ним, светильник будет мигать и оповещать Звуковые сигналы при наличии напряжения переменного тока.

Мини-размер для удобства переноски, в ладони или кармане; задняя конструкция зажима делает его портативным.

Преобразуйте измерение между напряжением/током переменного тока и частотой, нажав кнопку «Hz».

Измеряет напряжение и ток переменного/постоянного тока, рейстанс, диод, непрерывность

Измерение частоты клеммами (напряжение переменного тока/ток)

Автоматический диапазон, автоматическое отключение, Удержание данных, подсветка, индикация низкого заряда батареи
