Обзор компактного цифрового мультиметра с автоматическим выбором диапазона измерения Bside ADM01/ADM02 от AliExpress на базе электронной платы MS8233E/MS8233D. Возможность измерения переменного тока до 10А – настоящая “изюминка” среди недорогих полупрофессиональных и бытовых мультиметров.
Среди множества недорогих полупрофессиональных цифровых мультиметров, представленных как на нашем так и катайском очень малую долю занимают приборы, способные измерять переменный ток в т. ч. до 10А. В основном это либо уже дорогие профессиональные измерители, либо мультиметры, способные измерять только очень малый ток до 2000мА. Периодически, у меня (впрочем, и у многих, кто так ли иначе связан с электротехникой) возникает потребность проверить потребляемый ток бытовых приборов питающихся от сети 220В, а ток там зачастую может быть и выше 2А. Проискав и у нас, и китайцев нашел я в магазинчике Shenzhen Caridea Technology на AliExpress весьма интересный экземпляр: Bside ADM02. От схожей модели ADM01 он отличается только тем, что меряет не частоту, а температуру – в остальном же они схожи, как близнецы-братья.
При достаточно демократичной стоимости около 12…14 у.е. мультиметры ADM01/ADM02 обладают весьма интересным фукнционалом и параметрами:
- измерение постоянного и переменного тока до 10А
- измерение постоянного и переменного напряжения до 600В
- измерение сопротивления до 20МОм
- ADM02: измерение температуры -20°…+1000°
- ADM01: измерение частоты до 20кГц
- автоматический выбор диапазона измерения
- прозвонка, подсветка дисплея, фиксация текущего или максимального значения
Распаковка и первые впечатления
Продавец отправлял мультиметр долго – код отслеживания посылки Почты Нидерланд китайцы выдали только через неделю. В общей сложности, примерно через месяц с оформления заказа, пухлый сверток с прибором прибыл на почту в родное отделение. Надо заметить, посылка упакована была весьма добротно – в три слоя “пупырки”, плюс несколько слоев упаковочного скотча. Сам прибор упакован в фирменную черную коробку, так что и на подарок не стыдно показать. За время транспортировки ничего не пострадало и не помялось.
Полный комплект мультиметра включает в себя кроме самого прибора еще пару щупов, термопару для измерения температуры и краткую инструкцию на английском языке – все расфасовано по кулечкам. Батарейки пересылать авиапочтной запрещено, поэтому в комплекте ее не оказалось – об этом честно продавец всех предупреждает.
Мультиметр облачен в защитную оболочку – что-то среднее между силиконом и каучуком. Благодаря подобранной форме, малому весу, небольшому размеру, материалу корпуса тестер чертовски “комфортно” лежит в руке. Все надписи нанесены четко и информативно. Переключатель режима работы вращается без особых усилий, с четкой фиксацией в каждом положении. Что примечательно, положение «Выкл.» предусмотрено в двух местах по границам переключателя, чтобы сократить лишние движения рукоятки, а значит, и для продления срока службы самого переключателя.
Прибор снабжен откидной подставкой на тыльной стороне, что позволяет удобно устанавливать его на столе под углом примерно 40°. Устойчивым это положение особо не назовешь, но если не дергать, тестер не падает.
Измерительные щупы из комплекта могут показаться несколько жестковатыми, но для нечастого повседневного использования не критично. Каждый щуп снабжен защитными колпачками на оба конца щупа. Чтобы щупы не болтались при переноске и хранении, для них предусмотрено крепление в оболочке с тыльной стороны – казалось бы “мелочь”, а ведь очень практично.
Температурный зонд выглядит достаточно убого – сплав термопары на жестком метровом шнурочке с дешевенькими штекерами. Впрочем, такими датчиками температуры комплектуется большинство недорогих мультиметров.
Инструкция на английском языке весьма проста и понятна даже для тех, кто читает технический английский со словарем – описание технических параметров, и кратенько о работе прибора.
Сам мультиметр достаточно легкий: вес в полном снаряжении вместе с батарейкой и щупами всего 280 г.
А теперь, вдоволь налюбовавшись новеньким девайсом, проверим прибор на практике… Что бы пользоваться прибором, прежде всего надо поставить свеженькую батарейку на 9В типа «Крона» (6F22, 6LR61 и т.п.).
Дисплей
При включении мультиметра LCD-дисплей на секунду отображает все доступные элементы, а затем показания текущего режима. Цифры и другие информационные элементы на экране видны достаточно контрастно и четко, даже под очень большим углом экран не “выцветает” и не дает “инверсию”. Цифры крупные, выстой около 13мм, легко читаются с расстояния метра.
Подсветка экрана оставляет самые положительные впечатления – не слепит и мягко светит белым светом, элементы экрана при этом не теряют свое контрастности. Подсветка включается на 15 сек. долгим нажатием (1 сек.) на кнопку «лампочка», по-видимому, чтобы исключить случайное включение.
Управление
Благодаря автоматическому выбора диапазона, управление прибором сведено к минимуму – только выбор режима измерения и доп. функции. Для измерения требуется только выбрать переключателем нужный режим (напряжение, ток, сопротивление, температура или прозвонка.) – и все. Дополнительно кнопкой «Func.» можно изменить тип тока переменный/постоянный или режим прозвонки провода или диода. Кнопкой «Hold» можно зафиксировать текущее показание прибора, а кнопкой «Max.» заставить прибор показывать только максимальное значение за время измерения. Каждый текущий режим измерения и включенная функция отображаются на экране соответствующим значком, так что не запутаешься.
Измерение большого тока до 10А вынесено в отдельный режим и на отдельное подключение измеряющего щупа.
При бездействии мультиметр автоматически выключается примерно через 15 мин. с подачей длинного гудка. За пару минут до отключения прибор тремя короткими гудками напоминает о скором отключении. При движении переключателя режима работы тестер снова включается.
Измерение
Конечно дизайн и удобство пользования – все это, конечно, замечательно, но самое главное в приборе – точность и адекватность измерения.
Несмотря на автоматический выбор предела измерения мультиметр проводит замер достаточно быстро – 1 сек. на измерение и еще 1 сек. на стабилизацию показания.
Сравнение измерений электротехнических параметров (напряжение, ток и сопротивление) проводилось с различными приборами, все фото приводить не буду, достаточно некоторых.
В сравнительных замерах разница показаний мультиметра различными с тестовыми приборами была минимальна – до 0,5%, в очень редких случаях могла доходить до 1%. При измерении небольших сопротивлений показания прибора были “ноздря в ноздрю” с остальными приборами, но при измерении сопротивлений порядка килоома и выше погрешность несколько выше, по-видимому, сказывается собственное сопротивление в точке контакта щупов.
Поскольку открытая термопара температурного зонда ADM02 подходит только измерения температуры сухой среды, то для испытаний в качестве контрольного образца была взята банка с сухим песком и китайский цифровой термометр TP300. При измерении небольшой температуры (окружающий воздух) погрешность составила минус несколько градусов, что достаточно много. Примерно такая же погрешность проявилась и при более высокой температуре.
В режиме прозвонки прибор адекватно пищал, когда надо. Надо сказать, пищит в этом режиме он как-то противненько, но это дело такое.
Поскольку в непосредственном обращении ADM01 не оказалось, то в результатах проверки измерения частоты переменного тока могу положится на опыт других пользователей. В тестах прибор показал также очень высокую точность.
На последок
Прибор неожиданно перестал измерять микротоки, и неистребимое желание разобраться все таки заставило посмотреть, а что же там внутри.
Без защитного бампера мультиметр выглядит как-то “голо” и сиротливо. Как видно на фото, мультиметр собран на базе платы MS8233E, а для модели с измерением частоты, соответственно MS8233D. На этой же базе собраны и такие модели как, Hyelec MS8233E/MS8233D и Mastech MS8233E/MS8233D.
Мультиметры Bside и Hyelec похожи друг на друга, как близнецы-братья и по стоимости в т. ч., отличаясь только цветом бампера и упаковки. Mastech немного отличается по виду и имеет дополнительную возможность поиска скрытой проводки, для этого у него есть отдельный индикатор. Соответственно, на несколько долларов он и дороже своих “коллег”. По-видимому, Mastech был прототипом для остальных моделей.
Итоги
Преимущества
- Компактные размеры и удобная форма
- Автоматический выбор диапазона измерения
- Качественная подсветка с автоотключением
- Измерение переменного тока до 10А
- Хорошая точность
- Автоматическое отключение прибора
- Весьма умеренная стоимость
Недостатки
- жестковаты щупы
- качество исполнения термопары желает лучшего
Для любого домашнего мастера или любителя, имеющего дело с электрикой и электроникой, китайский мультиметр Bside ADM01/ADM02 может стать просто находкой. Отличные характеристики, возможность измерять большой переменный ток, добротный дизайн и умеренная цена делают прибор незаменимым помощником. Думаю, общее мнение будет однозначно: рекомендовано к покупке.
Обновлено:
Просмотры: 7 578
Всем привет! Сейчас цена подскочила вдвое после флеш-распродажи, думаю еще опустится, к тому же, кто ищет — тот найдет
Это не п.18, просто пришло время заменить моего старичка, которому уже больше 15 лет — его можно увидеть в моих предыдущих обзорах. До последнего пользовался, пока не перестал работать режим амперметра. Выбирал из нескольких моделей с автоматическим диапазоном измерений, остановился на этом. Вкратце — отличная модель за свои деньги, подробнее — под катом. Обзор будет короче, чем обычно =)
Знаю о чем многие подумали. По любому обзор проплачен, ведь есть другие площадки, где электроника стоит дешевле. Да есть, не буду конкретизировать, т.к. и антиреклама не приветствуется, просто скину эти скрины
Дополнительная информация
Похожий по функционалу, были обзоры, цена хорошая
Но как всегда всё через одно место. Оказывается картинки и описание не соответствуют реальности, грубо говоря продавец сообщил о том, что если не отменить заказ, может прийти «Huelec» и не факт, что это будет мультиметр. Всего-то не те картинки и описание, с кем не бывает? Да практически ни с одной другой площадкой.
И снова муки выбора
В очередной раз плюнув и окончательно психанув, полез в бэнггуд, нужна была самая дешевая модель с максимально возможной функциональностью для своей цены. Рассматривал два варианта, собственно, сабж и ANENG AN8002 с 3 знаками после запятой при измерении значений до 10 и ценой в 14$ без учета купонов и поинтов. Красота же(на момент выбора он был дороже).
Но меня подкупила кнопка «MAX» в BSIDE ADM02 и было решено приобрести его.
подтверждение покупки
За трек не стал доплачивать, но общий срок доставки можно высчитать, опираясь на сегодняшний день. Отправлено 4 мая, получено 10 июня.
По традиции черный пакет
Пенополиэтилен
И коробка практически без опознавательных знаков
Измерения
Пройдусь по кнопкам:
Функциональная — работает, начиная с режима диод/прозвонка, переключает темперутуру C/F, в режимах измерения силы тока переключает тип напряжение переменное/постоянное.
Холд — он и в африке холд, при нажатии фиксирует на экране текущие показания.
Макс — аналог холда, но фиксирует максимальные показатели при нестабильных значениях, эта функция может пригодиться, например, при измерении пиковых значений аккумуляторов/солнечных панелей под нагрузкой.
Подсветка — при удержании включается подсветка экрана на 20 секунд. Как по мне — маловато, почему не сделать выключение вручную/при засыпании после простоя. Кто знает как вылечить — буду благодарен.
Первое что бросилось в глаза — температура отображалась даже без подключения термопары. Сверяем с комнатным термометром, точность которого подтверждалась в предыдущих обзорах.
То же самое в Фаренгейтах
Вышел во двор, оставил сабж возле уличного термометра, через минут 15-20 включил
Получается внутри установлен термистор для измерения температуры прибора и окружающей его среды.
Подключил термопару и включил чайник. Вода начала закипать
Вода кипит и чайник выключился. Близко, может быть погрешность как прибора, так и термопластины чайника.
Других источников с фиксированной температурой у меня нет, перейдем к измерениям напряжения. Всегда возникают споры о точности показаний, то блок питания не такой, то эталонное оборудование не эталонное, поэтому я купил источник фиксированного напряжения на AD584, который прост как зубило и сложно накосячить при сборке схемы.
Так же продавец приложил «акт поверки» )) ну кто знает, может и правда измерения проводились на высокоточном оборудовании, а не были вписаны по шаблону.
10 Вольт
7.5 Вольт
5 Вольт
2.5 Вольта
Если честно — ожидал худших результатов, т.к. в обзорах более дорогих моделей временами проскакивали бОльшие погрешности.
Да, после 2 Вольт имеем всего 2 знака после запятой, хотелось бы больше, но лично для меня не критично.
Перейдем к силе тока. В качестве эталона был выбран «черный доктор», т.к. белый рассчитан на 5 Вольт, а черный до 40 Вольт. Измерения проводились в двух диапазонах напряжения на сопротивлении 4.7/2.2 Ом. Просадки напряжения конечно дикие, возможно виной тому плохие провода, но нам ведь главное сверить Ампераж.
Перешел на 12 Вольт
Как по мне — неплохо, а еще я узнал, что питать USB нагрузку от 12 Вольт крайне нежелательно, после ~5А резисторы потемнели и пошел дымок.
Сопротивление:
Вот с эталоном под измерение сопротивления я не определился, замерил резисторы платы нагрузки, хотя на результаты может повлиять чистота контактов, периодические перегревы самих элементов, к тому же их номинал довольно низок.
2.2 Ома, по крайней мере так написано на плате.
4.7 Ом
На фото видно смд элементы, но там сабомы, точно измерить сопротивление можно наверное только припаяв к ним щупы.
Внутренности
Из резинового чехла вытащил с трудом. 4 винта и задняя панель легко снимается. «Пломба» осталась целой =)
Внутри ничего интересного, мозги в «капле», термистор я не нашел, имеется 5 подстроечных резисторов, назначение которых я проверять не стал.
Два предохранителя, на 250мА
И на 10А
На плате есть не распаянные элементы, несколько пропаяны не аккуратно, особенно кнопки, перед сборкой так же очистил от лишнего флюса.
Выводы:
Десяти долларов точно стоит
+ Измерения довольно точны
+ Средний размер корпуса — не занимает много места, но и не выглядит как игрушка на пол ладони.
+ Прорезиненный съемный чехол с фиксаторами щупов сзади — удобненько.
+ Автодиапазон — не нужно лишний раз тянуться к переключателю режимов.
+ Считывание температуры корпуса без термопары думаю тоже можно записать в плюсы, можно судить об условиях эксплуатации, а подключив термопару, высчитать точку росы если надо.
+ Автовыключение через 15 минут бездействия тоже в плюс, сколько раз забывал выключать предыдущую модель, а 9В батарею нужно еще поискать.
А вот и минусы подоспели.
— 9В батарея? Серьезно? Никак не ожидал такой подставы, думал уже везде используется батареи типоразмера АА, которые продаются в любой булочной и валяются в любом ящике стола полуживые.
— 20 секунд подсветки лично мне мало, почему не сделали ее отключаемой только вручную? Было бы лучше.
Есть купон на 15% скидки: instruments
Проверка
Описание
ADM01 цифровой мультиметр
ADM02
Цифровой мультиметр
Цифровой мультиметр с автоматическим диапазоном BSIDE ADM01/ADM02
Обзор: материнская плата
Этот измеритель является портативным и работающим от батареи цифровым мультиметром (DMM) с многофункциональными функциями. Этот измеритель предназначен для соответствия IEC61010-1 и CAT II 600 в категории перенапряжения и двойной изоляции. Измеритель с кобурой, которая дает основной корпус, хотя и уменьшенный размер, высокая устойчивость против удара падения.
Эта инструкция по эксплуатации содержит информацию о безопасности и предостережении. Пожалуйста, внимательно прочитайте соответствующую информацию и строго соблюдайте все предупреждения и примечания.
DMM как общий измерительный инструмент и широко используется в школе, лаборатории, фабрике и других социальных областях.
Особенности:
2000 цифры на дисплее
Автоматически настраивающийся диапазон
Удержания данных
Подсветка
Проверка диодов
Проверки целостности цепи
Максимальное значение удержания
Чехол для защиты
Температура измерения (Только в том случае, ADM02)
Измерение частоты: 0-20 кГц ± (1.0% + 2) (только ADM01)
Автоматическое отключение питания
Батарея Низкая индикация
Высокое качество измерительные контакты
Технические характеристики:
Напряжение постоянного тока 200 мВ/2 в/20 в/200 В ± (0.5% + 2) 600 В ± (0.8% + 2)
Напряжение переменного тока 2 В/20 В/200 В/600 В ± (1.0% + 3)
Постоянный ток 200μA/2ма/20мА/200мА ± (1.0% + 3) 10A± (3.0% + 3)
Переменный ток 200μA/2 мА/20 мА/200 мА ± (1.2% + 3) 10A± (3.0% + 5)
Сопротивление 200Ω/2kΩ/20kΩ/200kΩ/2MΩ ± (0.8% + 2) 20mΩ±( 1.0% + 2)
Температура-20 °C ~ 1000 °C/-4 °F ~ 1832 °F, ± (3.0% + 3)
Посылка включает в себя:
Мультиметр (1 шт.);
1 x Тесты провода
1 x регулятор температуры с термопарным (Только в том случае, ADM02)
Примечание:
Батареи не включены в посылка из-за проверки авиационной безопасности. Извините за доставленные неудобства.
Покупки должны знать:
1. Способ логистики, который мы обычно Выбираем: (AliExpress Стандартная доставка) или (Почта Китая зарегистрированной авиапочтой). Вы также можете выбрать необходимый вам метод логистики. (Отслеживаемая)
2. Мы будем нести всю стоимость доставки, если продукт не является рекламированным.
3. мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов, отзывы очень важны, мы просим Вас связаться с нами немедленно, прежде чем вы дадите нам нейтральные или отрицательные отзывы, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы не знаем о них.
Обзор компактного цифрового мультиметра с автоматическим выбором диапазона измерения Bside ADM01/ADM02 от AliExpress на базе электронной платы MS8233E/MS8233D. Возможность измерения переменного тока до 10А – настоящая “изюминка” среди недорогих полупрофессиональных и бытовых мультиметров.
Среди множества недорогих полупрофессиональных цифровых мультиметров, представленных как на нашем так и катайском очень малую долю занимают приборы, способные измерять переменный ток в т. ч. до 10А. В основном это либо уже дорогие профессиональные измерители, либо мультиметры, способные измерять только очень малый ток до 2000мА. Периодически, у меня (впрочем, и у многих, кто так ли иначе связан с электротехникой) возникает потребность проверить потребляемый ток бытовых приборов питающихся от сети 220В, а ток там зачастую может быть и выше 2А. Проискав и у нас, и китайцев нашел я в магазинчике Shenzhen Caridea Technology на AliExpress весьма интересный экземпляр: Bside ADM02. От схожей модели ADM01 он отличается только тем, что меряет не частоту, а температуру – в остальном же они схожи, как близнецы-братья.
При достаточно демократичной стоимости около 12…14 у.е. мультиметры ADM01/ADM02 обладают весьма интересным фукнционалом и параметрами:
- измерение постоянного и переменного тока до 10А
- измерение постоянного и переменного напряжения до 600В
- измерение сопротивления до 20МОм
- ADM02: измерение температуры -20°…+1000°
- ADM01: измерение частоты до 20кГц
- автоматический выбор диапазона измерения
- прозвонка, подсветка дисплея, фиксация текущего или максимального значения
Распаковка и первые впечатления
Продавец отправлял мультиметр долго – код отслеживания посылки Почты Нидерланд китайцы выдали только через неделю. В общей сложности, примерно через месяц с оформления заказа, пухлый сверток с прибором прибыл на почту в родное отделение. Надо заметить, посылка упакована была весьма добротно – в три слоя “пупырки”, плюс несколько слоев упаковочного скотча. Сам прибор упакован в фирменную черную коробку, так что и на подарок не стыдно показать. За время транспортировки ничего не пострадало и не помялось.
Полный комплект мультиметра включает в себя кроме самого прибора еще пару щупов, термопару для измерения температуры и краткую инструкцию на английском языке – все расфасовано по кулечкам. Батарейки пересылать авиапочтной запрещено, поэтому в комплекте ее не оказалось – об этом честно продавец всех предупреждает.
Мультиметр облачен в защитную оболочку – что-то среднее между силиконом и каучуком. Благодаря подобранной форме, малому весу, небольшому размеру, материалу корпуса тестер чертовски “комфортно” лежит в руке. Все надписи нанесены четко и информативно. Переключатель режима работы вращается без особых усилий, с четкой фиксацией в каждом положении. Что примечательно, положение «Выкл.» предусмотрено в двух местах по границам переключателя, чтобы сократить лишние движения рукоятки, а значит, и для продления срока службы самого переключателя.
Прибор снабжен откидной подставкой на тыльной стороне, что позволяет удобно устанавливать его на столе под углом примерно 40°. Устойчивым это положение особо не назовешь, но если не дергать, тестер не падает.
Измерительные щупы из комплекта могут показаться несколько жестковатыми, но для нечастого повседневного использования не критично. Каждый щуп снабжен защитными колпачками на оба конца щупа. Чтобы щупы не болтались при переноске и хранении, для них предусмотрено крепление в оболочке с тыльной стороны – казалось бы “мелочь”, а ведь очень практично.
Температурный зонд выглядит достаточно убого – сплав термопары на жестком метровом шнурочке с дешевенькими штекерами. Впрочем, такими датчиками температуры комплектуется большинство недорогих мультиметров.
Инструкция на английском языке весьма проста и понятна даже для тех, кто читает технический английский со словарем – описание технических параметров, и кратенько о работе прибора.
Сам мультиметр достаточно легкий: вес в полном снаряжении вместе с батарейкой и щупами всего 280 г.
А теперь, вдоволь налюбовавшись новеньким девайсом, проверим прибор на практике… Что бы пользоваться прибором, прежде всего надо поставить свеженькую батарейку на 9В типа «Крона» (6F22, 6LR61 и т.п.).
Дисплей
При включении мультиметра LCD-дисплей на секунду отображает все доступные элементы, а затем показания текущего режима. Цифры и другие информационные элементы на экране видны достаточно контрастно и четко, даже под очень большим углом экран не “выцветает” и не дает “инверсию”. Цифры крупные, выстой около 13мм, легко читаются с расстояния метра.
Подсветка экрана оставляет самые положительные впечатления – не слепит и мягко светит белым светом, элементы экрана при этом не теряют свое контрастности. Подсветка включается на 15 сек. долгим нажатием (1 сек.) на кнопку «лампочка», по-видимому, чтобы исключить случайное включение.
Управление
Благодаря автоматическому выбора диапазона, управление прибором сведено к минимуму – только выбор режима измерения и доп. функции. Для измерения требуется только выбрать переключателем нужный режим (напряжение, ток, сопротивление, температура или прозвонка.) – и все. Дополнительно кнопкой «Func.» можно изменить тип тока переменный/постоянный или режим прозвонки провода или диода. Кнопкой «Hold» можно зафиксировать текущее показание прибора, а кнопкой «Max.» заставить прибор показывать только максимальное значение за время измерения. Каждый текущий режим измерения и включенная функция отображаются на экране соответствующим значком, так что не запутаешься.
Измерение большого тока до 10А вынесено в отдельный режим и на отдельное подключение измеряющего щупа.
При бездействии мультиметр автоматически выключается примерно через 15 мин. с подачей длинного гудка. За пару минут до отключения прибор тремя короткими гудками напоминает о скором отключении. При движении переключателя режима работы тестер снова включается.
Измерение
Конечно дизайн и удобство пользования – все это, конечно, замечательно, но самое главное в приборе – точность и адекватность измерения.
Несмотря на автоматический выбор предела измерения мультиметр проводит замер достаточно быстро – 1 сек. на измерение и еще 1 сек. на стабилизацию показания.
Сравнение измерений электротехнических параметров (напряжение, ток и сопротивление) проводилось с различными приборами, все фото приводить не буду, достаточно некоторых.
В сравнительных замерах разница показаний мультиметра различными с тестовыми приборами была минимальна – до 0,5%, в очень редких случаях могла доходить до 1%. При измерении небольших сопротивлений показания прибора были “ноздря в ноздрю” с остальными приборами, но при измерении сопротивлений порядка килоома и выше погрешность несколько выше, по-видимому, сказывается собственное сопротивление в точке контакта щупов.
Поскольку открытая термопара температурного зонда ADM02 подходит только измерения температуры сухой среды, то для испытаний в качестве контрольного образца была взята банка с сухим песком и китайский цифровой термометр TP300. При измерении небольшой температуры (окружающий воздух) погрешность составила минус несколько градусов, что достаточно много. Примерно такая же погрешность проявилась и при более высокой температуре.
В режиме прозвонки прибор адекватно пищал, когда надо. Надо сказать, пищит в этом режиме он как-то противненько, но это дело такое.
Поскольку в непосредственном обращении ADM01 не оказалось, то в результатах проверки измерения частоты переменного тока могу положится на опыт других пользователей. В тестах прибор показал также очень высокую точность.
На последок
Прибор неожиданно перестал измерять микротоки, и неистребимое желание разобраться все таки заставило посмотреть, а что же там внутри.
Без защитного бампера мультиметр выглядит как-то “голо” и сиротливо. Как видно на фото, мультиметр собран на базе платы MS8233E, а для модели с измерением частоты, соответственно MS8233D. На этой же базе собраны и такие модели как, Hyelec MS8233E/MS8233D и Mastech MS8233E/MS8233D.
Мультиметры Bside и Hyelec похожи друг на друга, как близнецы-братья и по стоимости в т. ч., отличаясь только цветом бампера и упаковки. Mastech немного отличается по виду и имеет дополнительную возможность поиска скрытой проводки, для этого у него есть отдельный индикатор. Соответственно, на несколько долларов он и дороже своих “коллег”. По-видимому, Mastech был прототипом для остальных моделей.
Итоги
Преимущества
- Компактные размеры и удобная форма
- Автоматический выбор диапазона измерения
- Качественная подсветка с автоотключением
- Измерение переменного тока до 10А
- Хорошая точность
- Автоматическое отключение прибора
- Весьма умеренная стоимость
Недостатки
- жестковаты щупы
- качество исполнения термопары желает лучшего
Для любого домашнего мастера или любителя, имеющего дело с электрикой и электроникой, китайский мультиметр Bside ADM01/ADM02 может стать просто находкой. Отличные характеристики, возможность измерять большой переменный ток, добротный дизайн и умеренная цена делают прибор незаменимым помощником.
Думаю, общее мнение будет однозначно: рекомендовано к покупке.
http://www.it-spectrum.com.ua/blog/reviews/date_2016-05-12.html
Описание
ADM01 цифровой мультиметр
ADM02
Цифровой мультиметр
Цифровой мультиметр с автоматическим диапазоном BSIDE ADM01/ADM02

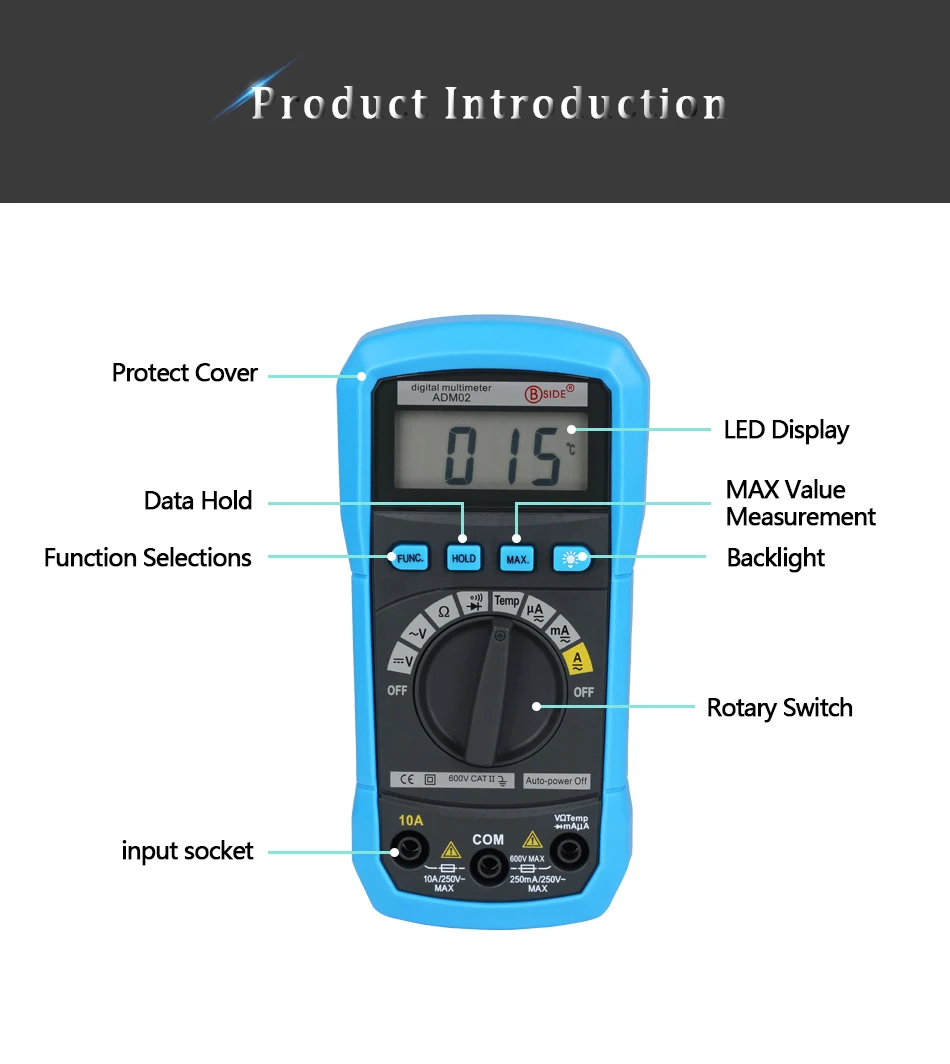

Обзор: материнская плата
Этот измеритель является портативным и работающим от батареи цифровым мультиметром (DMM) с многофункциональными функциями. Этот измеритель предназначен для соответствия IEC61010-1 и CAT II 600 в категории перенапряжения и двойной изоляции. Измеритель с кобурой, которая дает основной корпус, хотя и уменьшенный размер, высокая устойчивость против удара падения.
Эта инструкция по эксплуатации содержит информацию о безопасности и предостережении. Пожалуйста, внимательно прочитайте соответствующую информацию и строго соблюдайте все предупреждения и примечания.
DMM как общий измерительный инструмент и широко используется в школе, лаборатории, фабрике и других социальных областях.

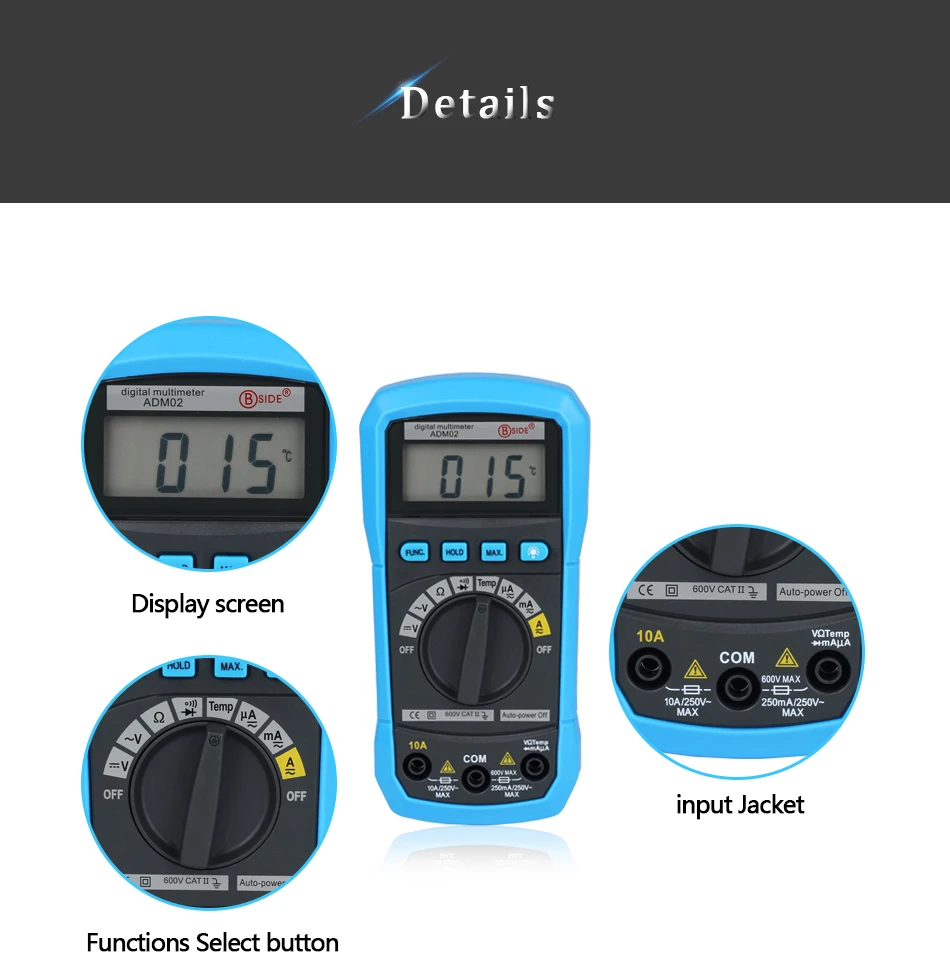

Особенности:
2000 цифры на дисплее
Автоматически настраивающийся диапазон
Удержания данных
Подсветка

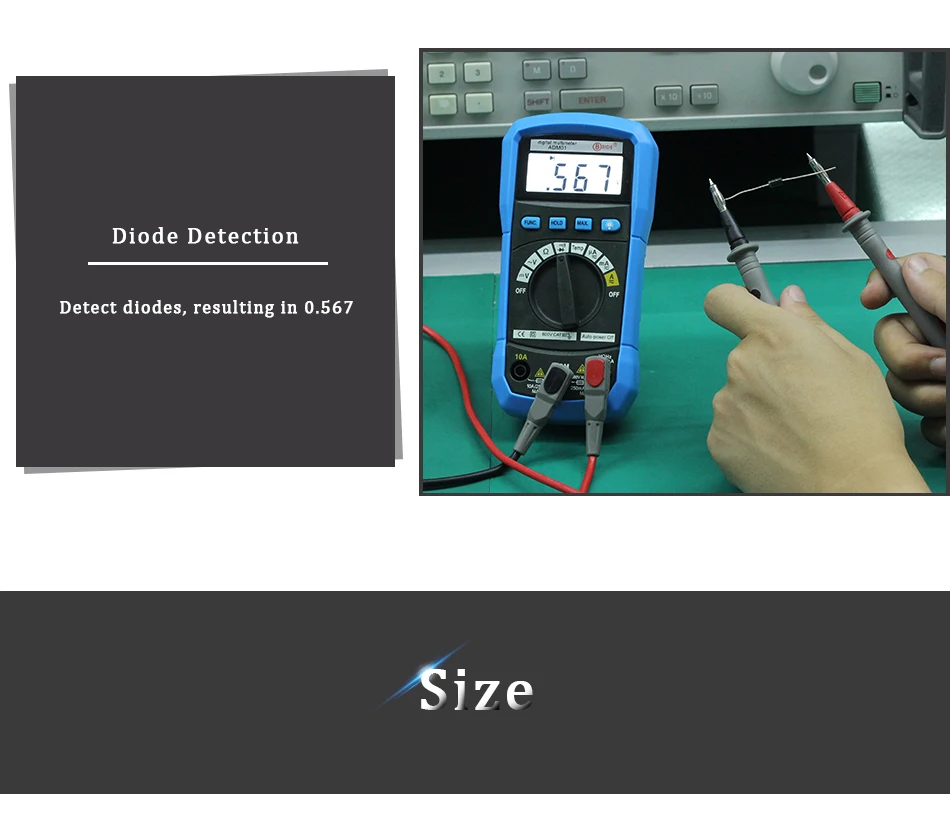

Проверка диодов

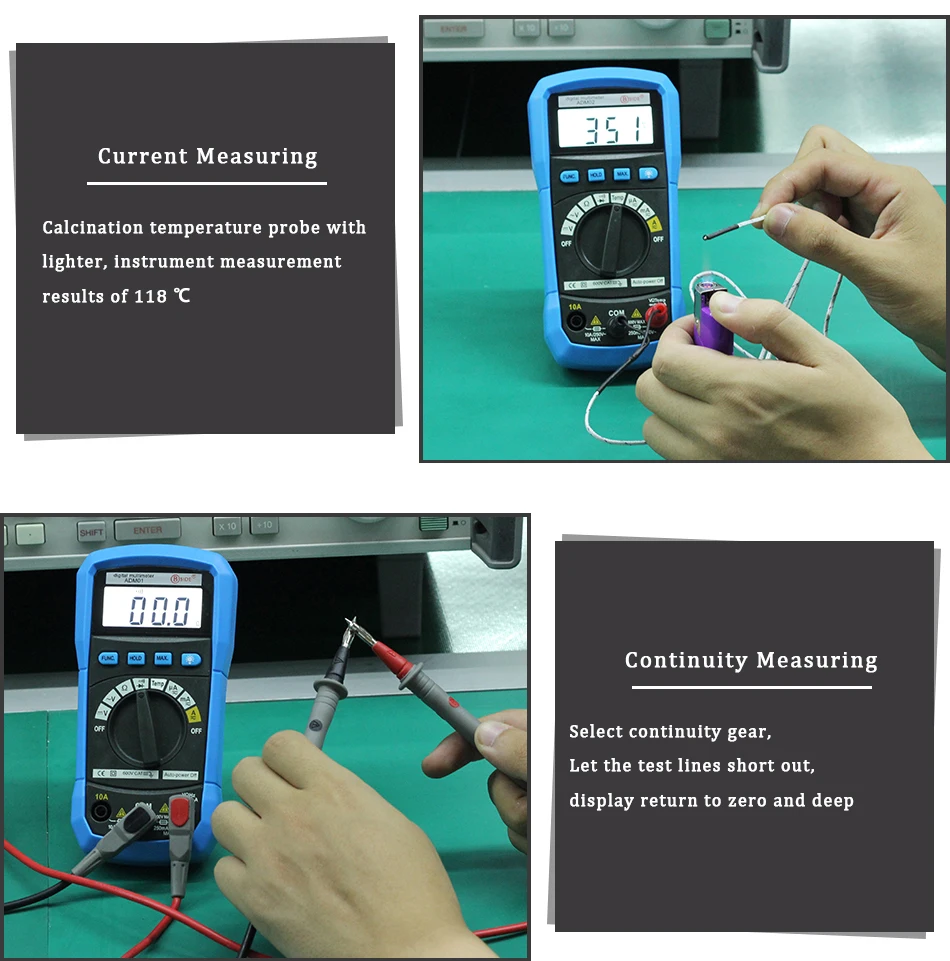

Проверки целостности цепи
Максимальное значение удержания

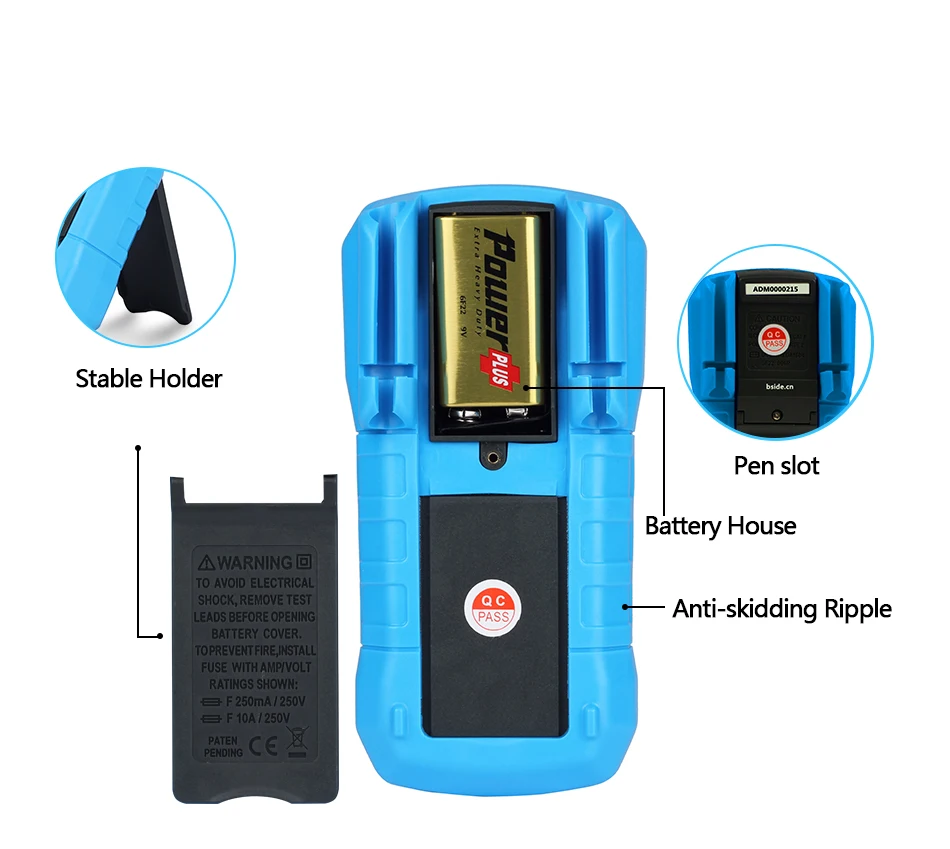

Чехол для защиты
Температура измерения (Только в том случае, ADM02)
Измерение частоты: 0-20 кГц ± (1.0% + 2) (только ADM01)
Автоматическое отключение питания
Батарея Низкая индикация
Высокое качество измерительные контакты
Технические характеристики:

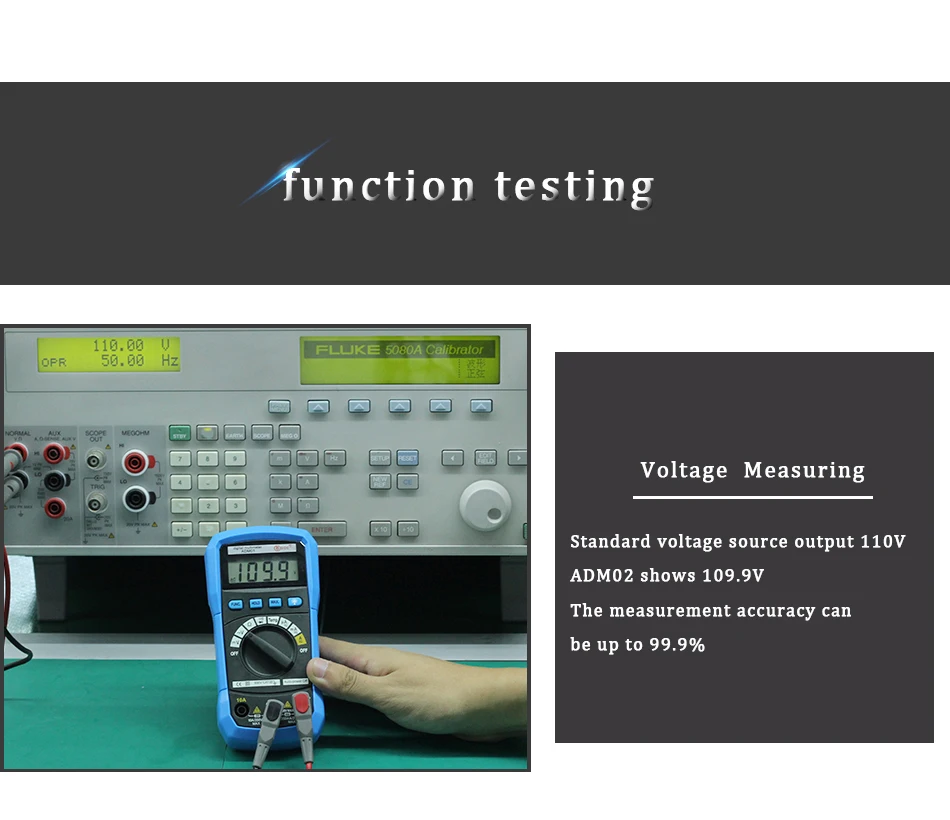

Напряжение постоянного тока 200 мВ/2 в/20 в/200 В ± (0.5% + 2) 600 В ± (0.8% + 2)
Напряжение переменного тока 2 В/20 В/200 В/600 В ± (1.0% + 3)

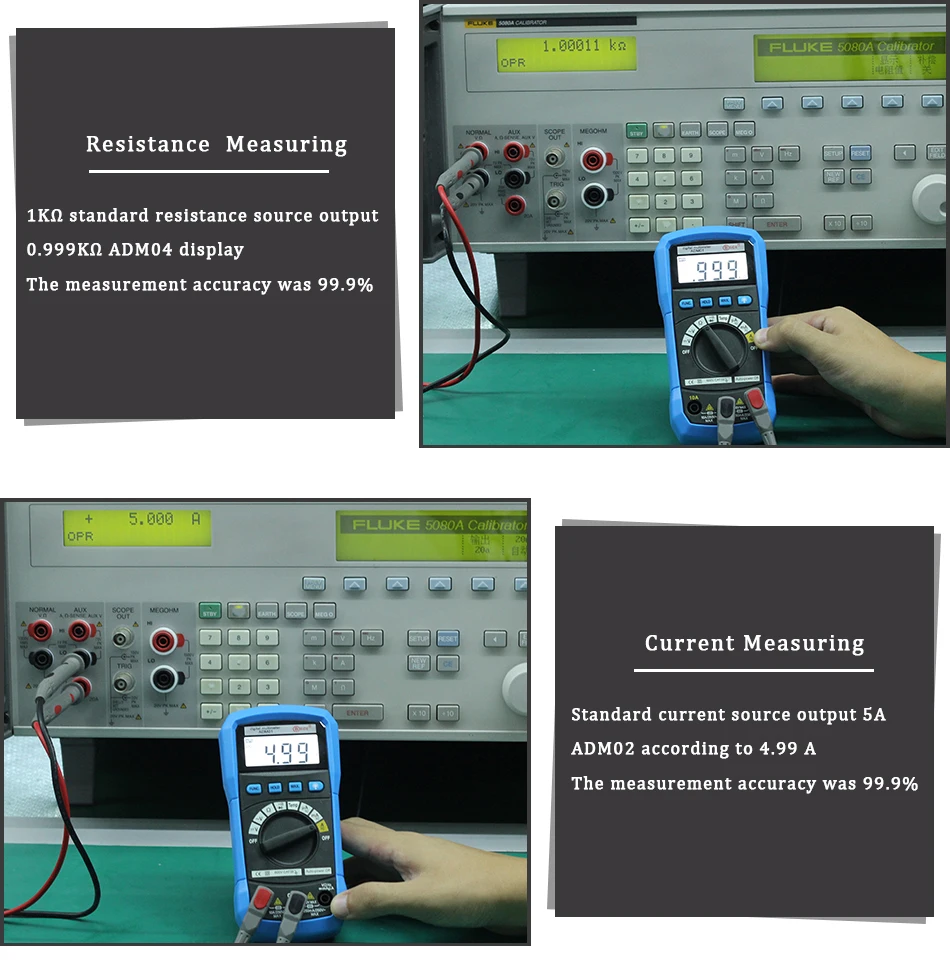

Постоянный ток 200μA/2ма/20мА/200мА ± (1.0% + 3) 10A± (3.0% + 3)
Переменный ток 200μA/2 мА/20 мА/200 мА ± (1.2% + 3) 10A± (3.0% + 5)
Сопротивление 200Ω/2kΩ/20kΩ/200kΩ/2MΩ ± (0.8% + 2) 20mΩ±( 1.0% + 2)
Температура-20 °C ~ 1000 °C/-4 °F ~ 1832 °F, ± (3.0% + 3)

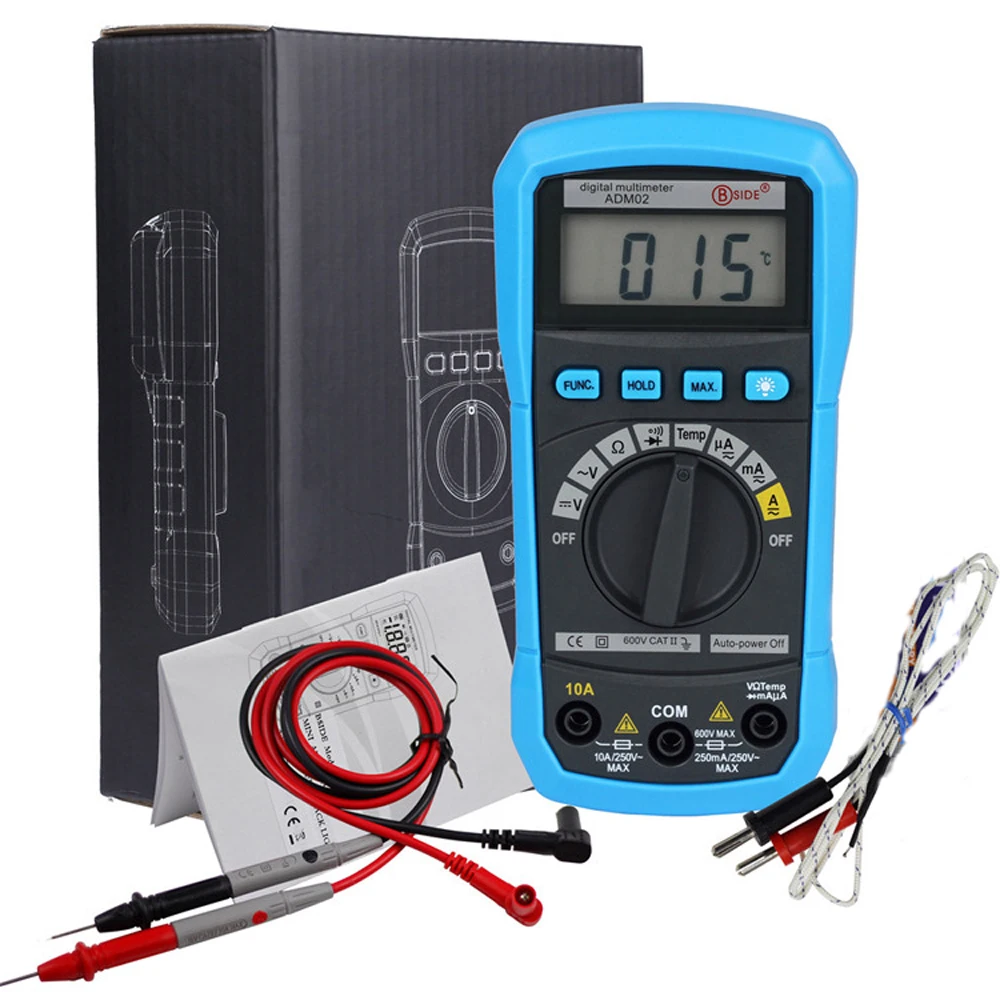

Посылка включает в себя:
Мультиметр (1 шт.);
1 x Тесты провода
1 x регулятор температуры с термопарным (Только в том случае, ADM02)
Примечание:
Батареи не включены в посылка из-за проверки авиационной безопасности. Извините за доставленные неудобства.
Покупки должны знать:
1. Способ логистики, который мы обычно Выбираем: (AliExpress Стандартная доставка) или (Почта Китая зарегистрированной авиапочтой). Вы также можете выбрать необходимый вам метод логистики. (Отслеживаемая)
2. Мы будем нести всю стоимость доставки, если продукт не является рекламированным.
3. мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов, отзывы очень важны, мы просим Вас связаться с нами немедленно, прежде чем вы дадите нам нейтральные или отрицательные отзывы, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы не знаем о них.
Для покупки товара BSIDE Цифровой мультиметр ADM01 ADM02 Multi Функция AC/DC Напряжение Ток температура Измеритель сопротивления емкости нажмите кнопку «купить сейчас».
Если вы хотите купить другой товар из категории инструменты или приборы для измерений и анализа то перейдите по ссылкам вверху страницы.
Мультиметр — комбинированный тестер, с помощью которого измеряют параметры электрической цепи и ее составляющих. Прибор используют не только в профессиональной сфере, но и в быту. Работать с устройством довольно легко. Тем, кто еще новичок в электротехнике, предлагаем узнать из нашей статьи, как пользоваться мультиметром.
Классификация
Приборы классифицируются на 2 группы — аналоговые и цифровые. Различаются они набором функций, точностью измерений, устойчивостью к помехам, удобством применения.
С помощью тестера можно найти:
- силу и напряжение тока;
- сопротивление участков цепи и отдельных элементов;
- емкость конденсаторов;
- индуктивность катушек;
- температуру.
Для ремонта электронной или цифровой техники мультиметры просто незаменимы. Приборы помогают быстро обнаружить поломку и исправить ее.
Аналоговые
Представляют собой стрелочные тестеры, состоящие из чувствительного магнитоэлектрического измерителя, добавочных резисторов и шунтов. Информация передается на градуированную шкалу при помощи подвижной стрелки.
Преимущества аналоговых устройств:
- устойчивость к помехам;
- чувствительность к изменениям в электрической цепи;
- доступная цена.
Недостатки:
- большая погрешность измерений;
- нелинейная шкала, для которой требуется предварительное выведение нуля специальным регулятором;
- низкое внутреннее сопротивление;
- нет автоматического определения полярности;
- невозможно измерить переменный ток или напряжение.
Тем не менее некоторые инженеры предпочитают именно аналоговый вариант для тех случаев, когда при испытаниях электрических компонентов нужно точно определить направление и тенденцию изменения величины.
Цифровые
Инструменты последнего поколения очень популярны в среде электронщиков благодаря возможности быстро и точно измерить нужные параметры. Электронные мультиметры более приспособлены для повседневной работы, поэтому их можно с уверенностью рекомендовать новичкам.
Форма и размеры прибора могут быть различными, но алгоритмы измерения основных величин одинаковы практически у всех моделей.
Плюсы цифровых тестеров:
- информация выводится на дисплей в виде числа с одним/двумя знаками после запятой в нужных единицах, что позволяет не затрачивать время на расшифровку;
- при замене полярности значения отображаются со знаком минус;
- высокое внутреннее сопротивление, что сокращает погрешности до минимума;
- продуманный интерфейс и простое управление помогает быстро освоить принципы измерения и приступить к работе.
Минусов немного:
- чувствительность к помехам;
- тусклый дисплей и искажение значений при разрядке батареи питания.
Цифровые мультиметры имеют выход для подключения компьютера, с помощью которого производится запись и дальнейшая обработка результатов.
Конструкция
Мультиметрами чаще всего называют именно цифровые тестеры. Они могут быть как переносными, так и стационарными для профессионального использования.
Самые удобные для домашнего применения — компактные мобильные модели, которые можно держать в руке. Внешне они представляют собой небольшие приборы в виде плоской коробочки. Питание предусмотрено от батареек. На передней поверхности расположены дисплей, дисковый переключатель для установки режима и смены диапазона, 3-4 разъема для щупов и 1 для транзисторов.
На дисплее высвечивается значение измеряемой характеристики. С помощью ручки управления задается режим (измерение силы тока, напряжения, сопротивления и т.д.). По кругу нанесены обозначения показателей и их диапазон. При установке переключателя метка или стрелка должны быть обращены в нужный сектор.
Разъемы служат для подключения щупов. Черный провод по принятым в электротехнике правилам всегда «минус». «Плюсом» может быть любой цвет, в мультиметрах он, как правило, красный. Для измерения температуры в комплект включается термопара.
Гнезда имеют обозначения:
- СОМ — «земля», нулевая клемма, предназначено для черного щупа;
- VΩmA — для измерения напряжения, сопротивления и для тока до 200 mA, красный щуп;
- 10ADC — для тока силой до 10 А.
Два последних используются как контакты для термопары. Отдельно расположен разъем для проверки транзисторов.
Приборы могут выпускаться в ударо-пыле-защищенном исполнении. От механических повреждений электронную начинку подстраховывает прорезиненный кожух, а герметичный корпус изготовлен из негорючего пластика.
Разрядность, разрешение, погрешность
Разрядность мультиметра — это величина, определяющая число разрядов для записи измеряемой характеристики. Она задает не точность прибора, а вид (длину) числа. Так например, разрядность 4 1/2 означает, что дисплей отображает 4 полных разряда и 1 половинчатый, то есть до 19999 отсчетов. Если величина выходит за эти пределы, необходимо переключиться в другой диапазон.
Разрешение обозначает степень точности прибора, то есть на каком интервале возможно обнаружение изменения характеристики. Если разрешение мультиметра составляет 1 мВ в диапазоне 4 В, то при измерении напряжения в пределах 1 В разница между соседними значениями будет не менее 1 мВ.
Погрешность цифрового мультиметра — это наибольшая ошибка, которую допускается прибором при измерении величин в конкретных рабочих условиях. Чем она меньше, тем ближе полученный результат к фактическому значению.
Чаще всего погрешность выражается в процентах. Например, если она составляет 1%, то при отображении напряжения в 200 В истинное значение распределяется в пределах от 198 до 202 В.
Как выставить нужный режим
Если неправильно установить переключатель, то прибор может выйти из строя, потребуется ремонт. Первое действие, которое нужно сделать перед измерением, — определить, какой ток протекает по проводам. Постоянный ток в батарейках, аккумуляторах или блоках питания, переменный — в бытовой электросети.
Если характер тока изначально неизвестен, можно воспользоваться индикаторной отверткой:
- если индикатор не горит ни на каком контакте, — ток постоянный;
- при переменном токе свечение в отвертке появляется на фазе, на нуле отсутствует.
Второе — нужно выбрать часть сектора для искомой характеристики. Стандартные обозначения:
- ACV или V ~ — напряжение переменного тока;
- DCV или V — — напряжение постоянного тока;
- DCA — сила постоянного тока;
- Ω — сопротивление;
- hFE — усиление транзистора;
- знак «диод» — режим проверки диодов.
Следующий шаг — выставить диапазон измерений. Когда сила тока неизвестна, переключатель фиксируется на максимальном значении. Если ток окажется больше ожидаемого, это поможет избежать поломки. Так для стандартного напряжения переменного тока 220 В устанавливается предел 600 или 750 В.
Как правильно пользоваться мультиметром: инструкция для чайников
Рассмотрим, как измерить несколько электрических характеристик.
Потенциал
Алгоритм для определения напряжения:
- Установить режим в позицию ACV или DCV в предполагаемом интервале.
- Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
- Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
- Провести измерение.
Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.
Сила тока
Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.
Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:
- Черный щуп — в гнездо СОМ.
- Красный — в разъем до 200 мА или 10А.
- Наконечниками осторожно прикоснуться к контактам.
- Считать с дисплея значение напряжения.
При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.
Сопротивление
Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.
Последовательность действий:
- Установить режим Ω, выбрав максимальный диапазон.
- Щупы вставить в соответствующие коннекторы.
- Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
- Концы проводников набросить на контакты исследуемого объекта.
- На экране появится сопротивление элемента или участка цепи.
Для точных измерений рекомендуется провести 2-3 попытки.
Измерение транзисторов
Для проверки исправности pn-переходов и определения коэффициента усиления:
- Установить режим
- Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
- Отображением на дисплее будет значение усиления сигнала.
Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.
Емкость конденсатора
До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.
Измерение емкости производится по схеме:
- Выставить режим Fcx.
- К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
- Измерить емкость. На дисплее она появится в Фарадах.
При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.
Прозвонка
Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:
- Установить режим прозвонки (значок «звуковой микшер»).
- Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.
Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.
Измерение температуры
Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.
При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.
Последовательность измерений:
- Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
- Приблизить условный спай к точке, в которой нужно найти температуру.
- На экране отобразится искомая величина.
Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.
Популярные модели: краткий обзор мультиметров
Большинство тестеров производится в Китае. Они достаточно точно определяют электрические характеристики и при соблюдении правил эксплуатации надежны и долговечны. Важно знать, как пользоваться мультиметром для начинающих, чтобы при работе не возникло проблем.
Цифровые мультиметры DT
Мультиметр DT830B
Предназначен для измерения тока не выше 10 А. На корпусе 3 стандартных разъема и один для проверки транзисторов и диодов. Питание прибора осуществляется от батареи типоразмера «крона». Для нее нет отдельного гнезда на корпусе, она вставляется в при полностью снятой задней крышке.
В комплекте 2 щупа. Один черный, который подключается к разъему СОМ, другой красный — во второй или третий согласно измеряемой величине. Щупы изготовлены в бюджетном исполнении. При желании можно купить более качественные, но и эти вполне удобны для использования.
При проведении замеров сначала подключается черный провод, затем красный. Держать щупы нужно аккуратно, не касаясь металлических наконечников. Если «плюс» и «минус» перепутаны, прибор даст об этом знать знаком «-» перед числом на экране.
Максимальное значение напряжения для этого мультиметра — 500 В. При приближении к нему на дисплее появляется значок «HV» — High voltage, предупреждающий о высоком вольтаже. Если нужна максимальная точность измерений, необходимо учитывать сопротивление самих щупов. Это определяется при замыкании наконечников друг на друга. Модель DT830В недорогая. В комплекте может отсутствовать инструкция на русском языке.
При использовании тестера нужно учитывать особенности:
- погрешность составляет около 1%;
- ручная установка режимов;
- исполнение не ударопрочное, пластиковый корпус при ударе можно повредить;
- щупы среднего качества;
- нет подсветки дисплея.
Мультиметр DT832
Модель очень похожа на предыдущую, но функционал расширен возможностью использования генератора и измерения температуры. Помимо щупов в комплект входит термопара.
Для удобства пользователей индикатор питания показывает разрядку батарейки, на дисплее появляется знак ВАТ. Система защиты содержит предохранители, которые при ошибке оператора перегорают, и тогда их необходимо менять на аналогичные новые.
Для использования генератора переключатель функций нужно установить в положение _|¯|_|¯. Щупы подключить к нулю и VΩmА. Между ними появится ток частотой 50 Гц и напряжением около 5 В, который можно использовать для своих целей.
Мультиметр DT838
Модель по виду и принципу работы очень похожа на предыдущую. Выполняет функции — измерение параметров постоянного и переменного тока, транзисторов, прозвонка плюс тестирование диодов, определение температуры, емкости конденсаторов. Генератора как в DT832 нет.
Щупы достаточно мощные и имеют большое сопротивление. В комплекте есть термопара с датчиком. Дизайн девайса более понятный, яркая шкала, крупные обозначения. Переключатель двухцветный, со светлой стрелкой на указателе. Это позволяет меньше ошибаться при перестановке режимов. При перегрузках на дисплее высвечивается «1». Для защиты от ошибок оператора в систему встроен плавкий предохранитель.
Мультиметр DT9208A
Модель имеет широкий функционал. С ее помощью можно:
- измерить силу тока, напряжение, частоту и сопротивление;
- прозвонить цепь;
- провести диодный тест;
- определить коэффициент передачи транзистора и емкость конденсатора.
Прибор укомплектован термопарой, которая используется для измерения температуры от -40 до 1000°С. Индикатор разрядки батареи — знак на дисплее +- — укажет, что пора заменить источник питания. При паузе более 15 мин срабатывает автоматическое отключение прибора. Для его включения необходимо нажать на кнопку Power.
Особенность DT 9208A — возможность измерять токи свыше 10 А. Для этого на корпусе присутствует отдельный разъем. Для удобства считывания данных дисплей можно повернуть и установить под нужным углом.
Все пределы защищены от перегрузок комбинированной системой. Информация на экране удерживается с помощью кнопки HOLD. Для защиты от химического воздействия и пыли комплектация может включать силиконовый кожух. Если его нет, рекомендуется приобрести самостоятельно.
Мультиметр DT9205A
Высокоточный прибор с погрешностью не более 0,5% применяются в полевых или лабораторных условиях, мастерских, домашнем хозяйстве. Диапазон рабочих температур — 0…40°С. Хранить рекомендуется при -10…+50°С.
Корпус достаточно большой — 186х86х41 мм, изготовлен из прочного пластика желтого цвета. Дисплей тоже крупный, хорошо читаются все цифры и значки.
Питание включается кнопкой Power. Внизу расположены 4 коннектора, в том числе для измерения тока свыше 20 А. Разъем для транзисторов — в правом верхнем углу. Нет функций определения температуры и частоты, использования генератора.
Мультиметр DT-61
Этот прибор объединяет 6 функций:
- стандартного цифрового тестера;
- влагомера;
- термометра;
- бесконтактного измерителя переменного тока;
- люксметра;
- шумомера.
DT-61 предназначен для профессиональной и бытовой сферы. Цифровой мультиметр измеряет силу и напряжение постоянного/переменного тока, сопротивление, осуществляет прозвонку электрических цепей, тестирование диодов и определение температуры.
Помимо этого в его функционал включено измерение уровня шума в производственных цехах, школах, офисах, жилых домах, аэропортах. Прибор осуществляет проверку акустики студий, студенческих аудиторий и оборудования, работающего с выделением шумового загрязнения. Для перехода в режим шумомера переключатель нужно установить в сектор dCB, направить микрофон на источник звука (горизонтально). При сильном ветре рекомендуется применять ветрозащиту.
Функция люксметра используется при определении освещенности помещений. Светочувствительный селеновый фотоэлемент преобразует энергию света в электрическую и определяет интенсивность наклонно падающих лучей с высокой точностью. Для проведения измерений переключатель устанавливается в режим Lux.
Определение влажности воздуха производится в режиме ON. Необходимо разместить прибор в помещении как минимум на 2 часа. Показатели будут отображены на дисплее %RH.
Заключение
Как пользоваться мультиметром — актуальный вопрос для тех, кто начинает пошагово осваивать азы электротехники. Устройство поможет определить параметры электрических цепей с большой точностью и скоростью. Некоторые модели выполняют функции влагомера, люксметра и шумомера, что значительно расширяет возможности этих удобных приборов.
