Монтаж электропроводки в квартире своими руками пошаговая инструкция

Содержание:

1. Общие положения.
2. Монтаж открытой электропроводки.
3. Монтаж скрытой электропроводки.

В статье приведена пошаговая инструкция по монтажу открытой и скрытой электропроводки. Если вас интересует схема электропроводки в доме — вам необходима эта статья.

1. Общие положения

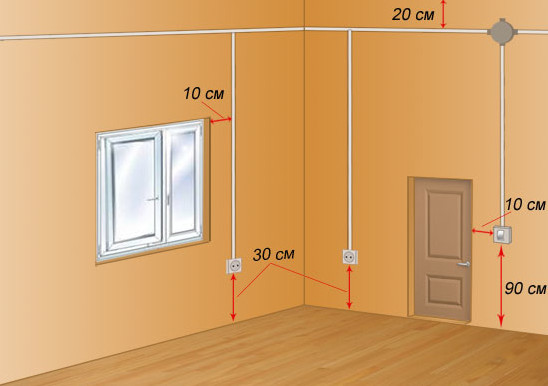

Для начала разберемся с общими правилами  прокладки электропроводки. Электрические провода и кабеля должны прокладываются строго вертикально, либо строго горизонтально с углами поворота 90^о. На схеме ниже наглядно представлена схема прокладки проводки со всеми рекомендуемыми  отступами, а так же рекомендуемой высотой установки выключателей и розеток:

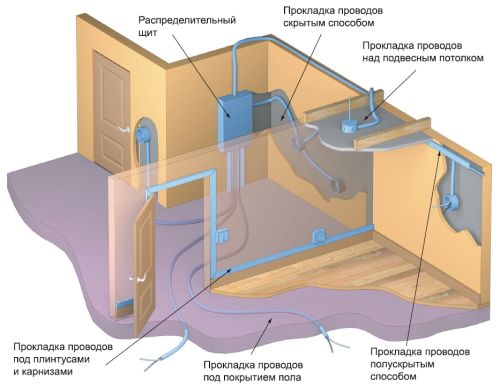

Стоит сразу отметить, что монтаж проводки можно выполнять двумя способами: открыто либо скрыто:

Открытая прокладка электропроводки является наиболее простым и недорогим решением, так же одним из плюсов данного типа электропроводки кроме простоты и дешевизны монтажа, является удобство ее ремонта, главным же минусом такой прокладки считается нарушение внешнего вида интерьера помещения. Обычно такая проводка выполняется одним из трех способов: в коробе (кабель-канале), на скобах, гофре (или металлорукаве), либо в ПВХ трубах.

Примеры открытой прокладки проводки в коробе и на скобах:

Прокладка в коробе прокладка на скобах в гофре

Монтаж скрытой электропроводки — это более трудоемкий процесс, при котором электрическая проводка прячется под обшивку стен, либо укладывается в штробы:

Главным преимуществом такого способа прокладки электропроводки является сохранение внешнего вида интерьера, а кроме того обеспечивается хорошая защита электропроводки от механических повреждений (хотя конечно просверлить ее или пробить гвоздем вешая картину все же можно). Недостатками являются — трудоемкость монтажа и сложность ремонта такой проводки, кроме того такой способ прокладки, как правило, обходится дороже.

Розетки, выключатели, разветвительные коробки и электрощитки так же имеют 2 типа исполнения: для открытой и для внутренней (скрытой) установки:

1. Монтаж открытой электропроводки

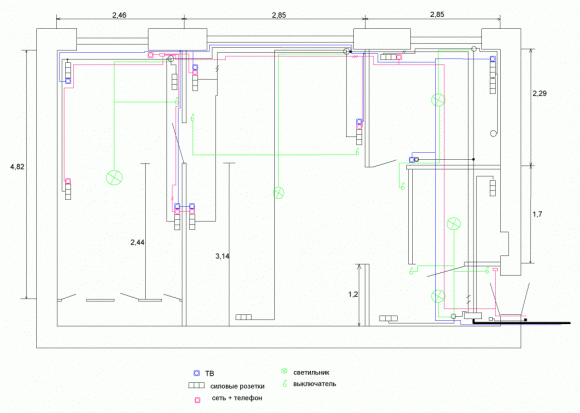

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат (для наглядности вся наша электропроводка будет располагаться на одной стене):

Готово! Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать:

Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания:

Видео монтажа:

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки:

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, как видно из нашей схемы монтажа приведенной ниже нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т.п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45^о:

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей:

Так же скобы могут быть универсальные:

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение).

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.

1. Монтаж скрытой электропроводки

ЭТАП 1 Составление схемы монтажа

Данный этап является общим при монтаже как скрытой так и открытой проводки и уже был описан выше.

ЭТАП 2 (Монтаж скрытой проводки) Высверливание отверстий в стене

В случае если выполняется монтаж скрытой электропроводки то после составления схемы монтажа (ЭТАП 1)  необходимо приступать к высверливанию отверстий в стене диаметром 72мм (стандартный диаметр для подрозетников) в местах где у нас будут установлены выключатели, розетки и разветвительные коробки. Высверливание отверстий как правило выполняется перфоратором (либо дрелью) со специальной коронкой по бетону:

ЭТАП 3 (Монтаж скрытой проводки) Штробление стен

После того как отверстия готовы по намеченным линиям прокладки электропроводки штробим стену. По технологии это делается следующим образом: Сначала специальным штроборезом в бетоне стене выполняются 2 параллельных пропила, после чего бетон между этими пропилами выбиваются перфоратором:

Однако есть и другие способы выполнения штроба, вместо штробореза можно использовать угловую шлифовальную машинку (болгарку), а можно и вовсе заняться высверливанием штроб (но такой способ подойдет только в случае если вам необходимо проложить максимум пару метров кабеля, т.к. способ слишком трудоемкий.):

Видео выполнения штроб:

ЭТАП 4 (Монтаж скрытой проводки) Прокладка кабеля

Теперь в приготовленные штробы необходимо уложить кабель, чтобы кабель в процессе укладки не выпадал из штробы, его необходимо там фиксировать, это можно делать либо прихватывая кабель гипсовой штукатуркой, т.к. она быстро твердеет, либо с помощью специальной скобы:

Видео укладки кабеля в штробу:

ЭТАП 5 (Монтаж скрытой проводки) Установка монтажных коробок

Пришло время закрепить в высверленных, во время второго этапа, отверстиях монтажные коробки (коробки в которые в дальнейшем и будут устанавливаться наши выключатели и розетки). Крепить монтажные коробки лучше на гипсовую штукатурку (Совет: гипс очень быстро сохнет, поэтому разводить лучше небольшими порциями, т.к. есть риск того, что пока вы будете монтировать один подрозетник весь ваш оставшийся раствор превратиться в камень).

Для того что бы закрепить монтажную коробку (подрозетник) необходимо:

• Очистить наше отверстие от пыли и осколков бетона, после чего смачиваем поверхность  отверстия.
• Наложить в отверстие штукатурку, с расчетом, что бы после установки в отверстие подрозетника по краям не оставалось мест незаполненных штукатуркой, но без фанатизма.
• Вставляем в отверстие подрозетник, предварительно выломав сверху люк для введения кабеля оказался, данный люк должен оказаться  напротив штрабы.
• Придавливаем коробку до установки «заподлицо» со стеной.
• После того как раствор подсохнет удалить излишки штукатурки шпателем.

Если вы все сделали правильно у вас должно получиться вот это:

Видео монтажа подрозетников:

ЭТАП 6 (Монтаж скрытой проводки) Завершающий

Ну вот, наконец работа близится к завершению. Теперь зашпаклевываем штробы с кабелем, устанавливаем в монтажные коробки выключатели и розетки, собираем схему электропроводки соединяя провода в разветвительных коробках.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте ответа на интересующий Вас вопрос? Задайте его на форуме! Наши специалисты обязательно Вам ответят.

↑ Наверх

Все типовые квартиры оснащаются проводкой еще на стадии строительства согласно проектной документации. Но каждый новоиспеченный собственник вправе, по своему усмотрению, сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

Оглавление

Любую работу, в том числе и монтаж электропроводки, принято делать соблюдая определенную последовательность. Благодаря этому, вы сэкономите как свое время, так и ресурсы.

А вопрос переделки какой-либо группы проводки в комнате или всей квартиры в целом, уже не будет стоять даже в отдаленной перспективе. Давайте максимально подробно рассмотрим порядок работ, придерживаясь которого вы получите в конечном итоге качественный результат.

Электрика до или после штукатурки

Первым делом запомните, что весь эл.монтаж по-хорошему делается после штукатурки. Поэтому сначала работают отделочники, потом заходят электрики.

В крайних ситуациях приходится делать наоборот, но тогда вы столкнетесь с массой проблем, которых изначально можно было избежать.

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Есть и специальные насадки, которые одеваются на обычную болгарку и вся работа проходит с практически полным пылеудалением. Можно приобрести как дорогие модели от именитых фирм Hilti или DeWalt, так и абсолютно доступные по цене, например Mechanic AirDuster.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

В детскую комнату можно завести отдельный провод под розетку на телевизор. Это делается для того, чтобы ребенок мог безопасно находиться в этом помещении, даже без вашего присмотра.

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

В среднем три:

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

Марка кабеля ВВГнГ-Ls или NYM.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

Подробнее

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

При черновом электромонтаже потолочные светильники, как правило шлейфуются. Однако при чистовых работах, необходимо уже использовать распредкоробки спрятанные за светильником.

Более подробно о правильном подключении потолочных светильников говорится в видео ниже.

После окончания чернового электромонтажа, все подрозетники закрываются крышками из пенополистерола. Делается это для того, чтобы при малярных работах провода не мешали и подрозетники оставались всегда чистыми.

Один из самых важных моментов в эл.монтаже это электрощиток. Используйте здесь продукцию только проверенных и зарекомендовавших себя с положительной стороны производителей – ABB, Hager, Tekfor.

Про последовательность работ по сборке электрощитка, его комплектации и оптимальных схемах, можно ознакомиться в отдельных статьях.

Монтаж корпуса щита в стену:

Однофазный вариант рапредщитка:

Выбор оптимального трехфазного варианта:

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

Кроме того, каждый щиток должен быть снабжен:

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Комфортность жизни современного человека в квартире напрямую зависит от наличия надежного источника электрической энергии. На нее завязано практически все – освещение помещений, приготовление пищи и хранение продуктов, отопление помещений и подогрев воды, кондиционирование и вентиляция, средства коммуникации и доступа к информации, десятки других приборов и устройств, без которых уже трудно представить свое существование.

Поставщики электроэнергии в наше время работают стабильно, без серьезных и продолжительных сбоев, и если потребитель своевременно оплачивает услуги, то он может рассчитывать на полный доступ к имеющимся «благам цивилизации». Но вот только энергоснабжающие компании гарантируют подачу напряжения до «водораздела» — до счетчика потребленной энергии. А дальше начинается зона ответственности хозяина квартиры, и в его праве разместить проводку и расположить все точки освещения и подключения к электросети в оптимальном количестве, с его точки зрения, и в удобном для пользования месте на стенах. Но как подойти к решению данного вопроса? Будет ли монтироваться проводка в квартире своими руками, планироваться расположение проводки, розеток и выключателей, или же целесообразнее все же воспользоваться услугами специалистов-электриков?

Однозначно на этот вопрос ответить невозможно. Многое зависит от подготовленности, «подкованности» владельца квартиры в области физики, электрики. Немаловажным фактором является способность к долговременному планированию. Это связано с тем, работы по замене проводки подразумеваются на многие годы вперед. И, в конце концов, хозяин квартиры должен иметь неплохой багаж навыков и в области общестроительных работ – без этого тоже никак не обойдется.

Цель данной публикации – дать хозяину квартиры представление о масштабности мероприятий по прокладке домашней электрической сети, об основных принципах ее планирования, о правильном распределении нагрузок, о приемах монтажа кабельной части и электроарматурных изделий, о других важных нюансах, связанных с подключением и установкой отдельных розеток, разводкой линий. Будет возможность понять, нужно ли браться за такой объем работ самостоятельно, или все же пригласить квалифицированных электриков. С точки зрения электриков, без наличия практики и без допуска по электробезопасности лучше подобные работы самостоятельно в квартире не выполнять, так как существует масса нюансов, которые просто невозможно описать в масштабах одной статьи — их знание приходит с многолетним опытом.

Тем не менее, знать основные принципы прокладки проводки в квартире нужно и полезно любому владельцу – станет возможным контролировать работу электриков (увы, встречаются и среди них проходимцы), и для безопасной эксплуатации жилья такое понимание вопроса никогда не должно быть лишним. Возможны ситуации, когда работы придется проводить самостоятельно, без электриков, то есть проводить установку или ремонт отдельной розетки, осуществлять разводку линии, подключение электрических приборов. Делать это важно грамотно.

Когда нужно заняться прокладкой новой проводки в квартире?

Тот, кто получал новую квартиру в домах, которые возводились и сдавались по старому принципу – «под ключ» (хотя, как правило, с не особо высоким качеством), знает, как, зачастую, неудобно, непродуманно там были раньше размещены электроточки подключения к электросети на стенах. Да, все строго соответствовало старым ГОСТам, но беда в том, что эти стандарты писались тогда, когда насыщенность человеческого быта разнообразными электроприборами существенно отличалась от нынешних условий, поэтому розеток, например, на стенах было существенно меньше, чем это необходимо сегодня.

По мере приобретения и подключения новых приборов приходится протягивать по квартире удлинители или даже прокладывать новые линии проводки, так как некоторым электроустановкам явно недостаточно расчетной мощности старых проводов. Тянущиеся по полам комнат кабели, чтобы включить в розетку очередной прибор – это и ощущение определенного дискомфорта, и явный минус интерьерному оформлению комнаты. Использовать их для подключения не совсем удобно — лучше провести установку отдельных розеток, а для этого требуется разводка линии.

Мало того, при недостаточности розеток на стенах в квартире многие жильцы, слабо разбирающиеся в электротехнике и прокладке проводки, выполняют порой невообразимые соединения с помощью тройников, используя даже их в несколько каскадов. Увы, это прямая дорога к возникновению пожароопасной ситуации в квартире, которая рано или поздно, вероятно, должна произойти.

И вот, когда рано или поздно приходит пора делать капитальный ремонт в своей квартире, самый разумный шаг – полностью, от точки ввода и до последнего выключателя или розетки, своими руками заменить и проводку, и всю электроарматурную часть, спланировав установку точек подключения питания на стенах наиболее удобно, рационально и безопасно, а также используя современный кабель. Сегодня это производится легко.

Есть и еще одна очень важная причина когда-нибудь полностью поменять кабельную часть в квартире. Дело в том, что при строительстве многоэтажек в былые времена, по соображениям экономии, внутреннюю проводку в большинстве случаев делали из алюминиевых проводов. Алюминий обладает вроде бы и неплохими характеристиками электропроводности, но сейчас его уже практически для этих целей не применяют, так как его недостатки значительно перевешивают достоинства.

• Во-первых, металл очень мягкий сам по себе. Он легко деформируется, продавливается при использовании контактных винтов, клемм шайб и т.п. – два раза на одном месте сделать контакт вряд ли получится – провод просто сломается в истонченном месте. То ест, ремонтные работы с алюминиевой проводкой в квартире крайне затруднительны. Паять его очень сложно, и в условиях монтажа домашней проводки должно быть крайне нерационально применять такую технологию с подобным кабелем.
• Однако, алюминий пластичен только тогда, когда он, скажем так, «свежий». У этого металла есть удивительное свойство – электрохимические процессы, происходящие в нем при прохождении тока, с течение времени коренным образом меняют свойства вещества. Через 15 ÷ 20 лет эксплуатации (а для проводки – это совсем невеликий срок) алюминиевые проводники становятся хрупкими. Не исключены внезапные обрывы сети, практически беспричинные, найти которые в квартире бывает очень нелегко, а устранить – еще сложнее, так как провод может ломаться даже при осторожных попытках сделать новую скрутку кабеля или изогнуть его для клеммного соединения.

• Еще одно поразительное свойство: казалось бы, очень устойчивый к коррозии металл, но не тут-то было! Если на проводник попало хотя бы небольшое количество воды, то под действием электричества неизбежны процессы электрокоррозии. Причем, они могут быть незаметны внешне — с виду целый проводник внутри может быть «изъеден» настолько, что даже небольшая нагрузка вызывает нагрев, искрение или отказ. Иногда любое прикосновение к такому проводу приводит к его обламыванию.

Иными словами, если заниматься вопросами электрохозяйства в квартире всерьез, то нужно не колеблясь заменить всю старую алюминиевую проводку на надежный медный кабель своими руками — это должно быть обязательно. Электротехнические параметры у нее даже повыше, пластичность – хорошая (но не чрезмерная), и не меняющаяся ни от времени, ни от эксплуатации под большими нагрузками. Стоимость медных проводов, безусловно, существенно выше, но проводка в квартире делается, как уже говорилось, на десятилетия вперед, и экономить на вопросе электрики просто неразумно. Лучше выбирать их — они подойдут для любой квартиры. Заодно с заменой проводки можно попутно решить все вопросы с оптимизацией размещения и подключения всех элементов домашней электросети.

Если же хозяин приобрел новую квартиру, в доме, который сдан по принципу «сделай сам», то нечего и думать – необходимо тщательно спланировать всю квартирную электросеть, с учетом своего видения расположения выключателей и розеток, электроприборов и мебели в комнатах, и заняться проводкой из качественных кабелей буквально в первую очередь – еще до заливки полов, отделки стен и потолков в комнате. Ниже по тексту станет понятно, почему это именно так.

Еще несколько аргументов в пользу не модернизации или ремонта, а капитальной переделки старой проводки в квартире и использования современных качественный кабелей.

1. В былые времена заземляющие контура в жилых постройках при прокладке проводки обязательными не считались, и все внутридомовые сети прокладывались по системе TN–C, когда рабочий ноль и заземление были заведены на единый провод (PEN) еще на электроподстанции. Единственное достоинство такого подхода – простота монтажа и минимальный расход кабеля, так как все отдельные розетки в квартире запутывались исключительно двумя проводами – нулевым и фазовым.

При перезагрузке или пробое на металлическом корпусе электрических приборов очень вероятно  появление опасного для жизни напряжения. Мало того, такой тип контактного соединения даже слаботочных кабелей не дает корректно работать и аппаратам защитного отключения (УЗО), и трансформаторам, и некоторым современным импульсным блокам питания. Сегодня такая система не используется, кое-где – даже законодательно запрещена, и  ее обязательно следует поменять на одну из более совершенных систем: TN–S или TN–С–S.

TN–S, как правило, применяется в частных домах, в которых организована собственная система заземления. Хотя, могут и в многоквартирных домах быть организованы заземляющие шины, соединенные сваркой и проходящие от наружного контура заземления по всем этажам.

Но все же, как правило, в многоэтажных жилых домах применяется система TN–С–S, в которой глухозаземлённая нейтраль разделена на два проводника – рабочий ноль и заземляющий контур, непосредственно в подъездном распределительном щитке. Проверить это можно с помощью индикаторной отвертки.

В любом из двух последних случаев для разводки проводки уже используются три контакта – фазный, нулевой и заземляющий. Можно сразу упомянуть и о цветовой маркировке этих проводов – одна должна соответствовать действующим стандартам.

Обратите внимание, что цвет фазного провода может быть разным. Но вот нулевой и заземляющий – имеют обязательную расцветку, так, чтобы ее невозможно было спутать при проведении электромонтажных работ.

Кстати, в одном кабеле может быть заключено и несколько фазных проводников. Они между собой будут различаться по цвету, но при этом все равно два проводника в кабеле будут выделяться своей обязательной окраской – «рабочий ноль» и «земля».

Очень многие современные электроприборы оснащаются трехконтактной вилкой. Так вот, необходим сделать важное пояснение для дальнейшей работы. При подключении и установке новых розеток хозяева, безусловно, стараются установить также трехконтактные. Однако, если в вашей квартире еще не организована электропроводка с кабелем по схемам TN–S либо TN–С–S, то ни в коем случае нельзя делать перемычки между нулевым контактом и заземляющим непосредственно на розетке.

То, что может делаться на уровне распределительного электрощита – абсолютно недопустимо прямо на точке подключения. Это не только не даст должного эффекта, но и резко повысит уровень опасности. Вероятность поражения электротоком или возникновения пожароопасной ситуации при таком подключении – огромная! Лучше вообще не иметь подключения к заземлению, чем организовывать подобное.

А еще лучше – монтировать новую проводку с качественным кабелем по всем правилам монтажа!

2. Второй важный аргумент заключается в том, что сам принцип разводки, применявшийся ранее при жилом строительстве квартир – крайне несовершенен. Речь идет о так называемом «дозировании» нагрузки. Чтобы понять – вспомните старые распределительные подъездные щиты. Электросчётчик, два автоматических выключателя — «автомата» (или плавких предохранителя – пробки) – и все. Два провода, соединяющих щиток и квартиру, терялись где-то в толще стены, а от них делались в контактных распредкоробках ответвления на каждый отдельный выключатель или розетку. Одним словом, как от ствола дерева отходят тонкие ветви, так от основных проводов делались отводки. Опять же: сточки зрения экономичности — это выгодно, но во всем остальном – не выдерживает критики.

Эта система буквально кишела скрутками на каждом ответвлении, а любое лишнее соединение проводов – это всегда уязвимое место проводки. При необходимости обесточить одну из комнат приходилось вынужденно отключать питание во всей квартире. Даже незначительная авария, случайное КЗ на одном из ответвлений приводило к отключению всей квартирной сети. Ну а если случалось что-то серьезное (обрыв или перегорание кабеля, скрытые в стене), то и поиск аварийного участка своими руками, и проведение ремонтных работ превращались в сплошные сложности.

Всего этого легко избежать, если организовать зонированную систему разводки – от точки ввода, то есть от квартирного распределительного электрощитка с реле проложены отдельные линии питания с нужным сечением провода, соответствующим нагрузке, в каждое помещение, на каждый электроприбор повышенной мощности, на каждую группу розеток или освещения. Да, конечно, кабеля в случае прокладки от щитка нескольких линий необходимо значительно больше, но зато домашняя электросеть станет удобной и безопасной в эксплуатации, будет легко поддаваться необходимой модернизации или ремонту.

Основа основ – планирование домашней электросети

Итак, первым этапом в любом случае – будет ли проводиться капитальный ремонт в квартире  или проводка будет своими руками прокладываться в новой квартире, всегда идет составление схемы квартирной электросети с расположением кабелей, разводкой линии. И лучше всего это выполнить заранее самостоятельно – никто кроме хозяев не сможет сделать это качественней.

Возможно, кто-то сомневается в своих способностях провести планирование расположения проводки, розеток и выключателей. Ничего страшного – торопиться не надо, делаем все последовательно, шаг за шагом для удобства и собственной безопасности. И вы убедитесь, что это вовсе не так сложно.

Для начала, нужно подготовить план своей квартиры. Вариантов здесь может быть несколько. Во-первых, можно снять копию с технического паспорта квартиры. Во-вторых, настоящему мужчине не должно составить труда начертить примерную схему электропроводки (лучше всего, конечно – в масштабе) на обычном листе бумаги. В-третьих, при желании, можно найти типовой проект дома, в котором расположена квартира (такой документ может быть в ДЭЗе, другой эксплуатирующей или проектной организации. Не исключено, что на помощь придет интернет). И в-четвертых, современные компьютерные инженерные приложения (САD) позволяют быстро и точно исполнить нужный чертеж.

Для примера возьмем схему электропроводки однокомнатной квартиры, выполненную буквально за 10 минут в САD. Порядок планирования квартирной электросети с другим количеством и расположением комнат не меняется — принципы остаются такими же.

В данном случае, Room 1 – это совмещенный санузел, Room2 – прихожая, Room3 – кухня и Room4 – жилая комната.

Неплохо еще иметь вариант такого чертежа и с проставленными размерами: по нему затем будет проще определять необходимое количество кабеля в квартире. Так или иначе, длина кабеля в метрах должна рассчитываться с запасом для удобного выполнения последующих работ.

Чтобы не бояться ошибки и какой-то случайной порчи чертежа, можно распечатать себе не принтере или сделать ксерокопии в нужном количестве – для черновиков, взяв за основу для начала «голую» схему – только стены, окна и двери.

Теперь нужно представить, как на этой площади будут расставлены имеющиеся предметы мебели и электроприборы самого разного назначения. Спешить не нужно – необходимо обязательно учесть не только то, что уже приобретено и ждет установки, но и планируемые новинки в перспективе хотя бы лет на 5 ÷ 10, их количество. Например, подрастают детки, и уже через пару лет в их комнате необходимо поставить письменный стол с лампой, компьютер, телевизор и т.п. В гостиной в перспективных планах установить современное климатическое оборудование (кондиционер или конвекторы), а на кухне рано или поздно хозяйка захочет посудомоечную машину и многофункциональный духовой шкаф, мощную электроплиту, и для такой техники также придется подводить кабель, проводить монтаж отдельных розеток (обычно — не меньше двух) с учетом количества таких электрических приборов, которые планируется устанавливать.

Мало того, надо на схеме электропроводки расположить все эти предметы мебели и бытовой техники в местах квартиры, где они, с определенной доле допущения, будут устанавливаться. Очень неловкая ситуация случится, если по завершении прокладки новой проводки, уже через совсем непродолжительное время, придется доставать старые удлинители! Зачем тогда были все эти ремонтные мучения с кабелем?

Наверное, будет разумным провести по этому поводу «расширенный семейный совет», чтобы прийти к единому мнению по интерьерному оформлению и наполнению помещений квартиры. И вот теперь снова обращаемся к чертежу – начинаем «расставлять» все по местам, определять, как будет проводиться разводка кабеля. Особых принципов по условным обозначениям здесь можно не добиваться – эта схема электропроводки рабочая. Главное – пронумеровать все предметы и приборы, чтобы понимать их количество, вынести их в описание – таблицу, и желательно – выделить на схеме те, которые потребуют обязательного подключения к источнику питания, например, заштриховав другим цветом (на рассматриваемой для примера схеме электропроводки – выделены красным оттенком).

Итак, по комнатам:

В гостиной:

1 – раскладной диван-кровать.

2 – прикроватный столик с ночником и точкой подключения, например, зарядного устройства для телефона.

3 – кондиционер – сплит-система.

4 – плазменный телевизор с саунд-системой «домашний кинотеатр», приемным ресивером или иным телевизионным цифровым оборудованием.

5 – стол обеденный со стульями.

6 – шкафы.

7 – рабочий уголок с компьютером и периферией.

Те точки, которые требуют подключения и, соответственно, подведения кабеля, можно выделить и в тексте.

На кухне:

8 – холодильник.

9 – обеденный стол со стульями.

10 и 11 – рабочие столы (столешницы) на которых могут располагаться стационарно или периодически кухонные приборы – микроволновка, мультиварка, комбайн, блендер, электрочайник и другие.

12 – электрическая плита с духовкой.

13 – мойка.

14 – посудомоечная машина.

В ванной и санузле:

15 – стиральная машина.

16 – бойлер.

17 – мойка с точечной подсветкой и точкой подключения фена.

18 – унитаз.

19 – ванная.

В прихожей:

20 – шкаф-купе с дополнительной точечной подсветкой.

Итак, основные «потребители» в квартире на схеме выделены. Понятно, что нужны еще и резервные розетки для определенного количества техники (например, включить утюг, пылесос, другие мелкие бытовые приборы) – их размещение на схеме электроснабжения тоже можно предусмотреть, так, чтобы они не оказались бесполезно расположенными за массивными предметами мебели.

Можно на отдельном чистом «бланке» сразу нанести места расположения розеток в квартире с учетом имеющейся техники и ее количества.

При этом можно, конечно, использовать для схемы электропроводки любые условные обозначения розеток и выключателей, понятные для себя. Но если хозяин квартиры желает, чтобы его замысел стал понятным и специалисту электрику, то лучше применять принятые в профессиональной среде значки. Все их знать — вовсе необязательно, достаточно будет самых основных. Например, тех, что указаны в таблице:

Условное обозначение	Что обозначает на схеме
	Силовой щиток
	Счетчик потребленной энергии
	Однополюсный автомат защиты
	Двухполюсный автомат защиты
	Устроство защтного отключения (УЗО)
	Розетка с защитным заземляющим контактом, для скрытой установки
	Розетка двойная, с защитным заземляющим контактом, для скрытой установки
	Розетка трехполюсная, с защитным зхаземляющим контактом, для открытой установки
	Розетка двухполюсная, с защитным заземляющим контактом, повышенной влагостойкости (IP44 — IP55)
	Выключатель одноклавишный
	Выключатель двухклавишный
	Блок — два выключателя и розетка, скрытой установки

Итак, разместим на схеме электропроводки квартиры розетки:

Теперь – самое время подумать о точках освещения и выключателях. Люстры можно располагать и по центру помещения (вот когда понадобятся размеры в масштабе), и в произвольном порядке, делая акцент освещенности в ту или иную сторону или же организуя несколько точек (ярусов) подсветки. В нашем случае – размести лампы по центру комнат. И сразу же отмечаем места для выключателей. Их, как правило, располагают внутри комнаты (за исключением санузлов и, иногда, кухонь — там, как правило, отказываются от монтажа выключателей). Типичное место установки выключателей – около двери, со стороны замка. Хотя – это вовсе не догма, хозяин может сам определить место наиболее удобное, по его мнению. Например, можно в прихожей разместить блок выключателей, которые будут задействованы на освещение самого коридора, на санузел и даже на кухню.

С размещением розеток, выключателей и светильников определились, теперь необходимо приступать к планированию трассы прокладки проводов согласно схеме. Вот здесь возможны различные варианты, в зависимости от степени готовности помещений с точки зрения строительства , от планируемых способов отделки, от места расположения ввода внутрь, в квартиру, от предпочтений самих хозяев.

Видео: Советы по планированию квартирной электросети

Способы монтажа и прокладки электропроводки в квартире

Сразу оговоримся – рассматриваться будут только квартирные варианты, то есть с бетонными или кирпичными стенами. Если кому-то нужна информация про электрическую сеть в деревянном доме, то он может получить ее в соответствующей публикации нашего портала.

Итак, какие приемлемые способы монтажа и прокладки силовых кабелей используются в квартирных условиях:

А. Если стены квартиры находятся в «черновом» варианте, и в будущем их планируется покрывать слоем штукатурки или облицовывать гипсокартоном, то проводку можно расположить прямо по имеющейся поверхности в гофрированных пластиковых трубах (если это позволяет толщина будущего отделочного слоя) или просто в открытом виде, при условии, что кабель имеет надежную двойную или тройную изоляцию.

Видео: вариант прокладки проводов по стенам квартиры

Б. Если штукатурный слой на стены уже нанесен, или он планируется слишком тонким, неспособным закрыть разводку кабеля, то придется проделывать дополнительную работу — делать штробы в стене для монтажа в них проводов (сделать их, кстати, можно штроборезом или болгаркой — это быстрее, чем без инструмента).

Штробление — это дело, конечно, очень утомительное и пыльное, но деваться бывает, что и некуда – такой подход  нередко остается единственным вариантом. При укладке проводов в такие штробы они фиксируются в них либо гипсовыми нашлепками, либо специальными пластиковыми скобами-дюбелями, вставляемыми в просверленные для них отверстия для фиксации кабеля.

Штробы для кабеля нельзя прорезать в совершенно произвольных местах. Существуют на этот счет определенные правила монтажа – есть зоны вблизи оконных и дверных проемов, наружных и внутренних углов, около газовых магистралей, где проделывание штробов и монтаж кабелей недопустимы. Графическая информация на этот счет – на приведенных ниже схемах электропроводки:

Обязательно обратите внимание на одну существенную деталь при работах с электрикой. Все скрытые прокладки кабелей к отдельным розеткам и выключателям от распределительных коробок должны вестись исключительно по вертикальной плоскости. Объясняется это очень просто – так несложно будет проследить трассу закрытого штукатуркой провода без того, чтобы использовать специальные приборы для того, чтобы найти и проверить линии электропроводки.

Никаких уступов и поворотов, никаких «по прямой» под углом с кабелями не должно быть. Не надо надеяться, дескать «я запомню». Это очень быстро забывается по окончании работ с электрикой, а, кроме того, попытку вкрутить саморез или вбить гвоздь может предпринять и другой человек. Закончиться это может весьма печально.

При прокладке кабелей в штробах необходимо иметь в своем арсенале еще и коронку для перфоратора, которая нужна для аккуратного обустройства розеточных ниш (гнезд) под подрозетники и распределительные (распаечные) коробки без повреждений. Использовать коронку для монтажа удобно и легко.

Теперь поговорим о магистральных участках в квартире, по которым будут прокладываться провода от распределительного щита до монтажных коробок.

1. Первый вариант – точно так же, как описывалось выше, то есть разводка кабелей проводится по горизонтальной линии вдоль верхнего края стены, в штробе или в гофротрубе. Вариант – чрезвычайно трудоёмкий и затратный – например, чтобы подвести питание к розетке или выключателю на противоположном конце большого помещения необходимо обогнуть все углы – кабеля уйдет очень много. Такие работы по монтажу электрики обойдутся дорого.

2. Если в новой или подвергающейся капитальному ремонту квартире еще не залиты стяжки на полах, то можно магистрали проложить в пластиковых или металлических трубах по поверхности перекрытия. Здесь по полу можно будет прокладывать трассы кабеля к распределительным коробкам самым кратчайшим путем. В дальнейшем, по окончании работ по монтажу электрики, стяжка или иное покрытие пола полностью скроют эти прокладки кабеля.

Кстати, при таком «нижнем» расположении квартирной электропроводки в ряде случаев можно вообще обойтись без проделывания штроб для кабеля или свести эту операцию до минимума. Для укладки проводов по полу в таких ситуациях нередко используются специальные электротехнические плинтусы, на которых имеются уже смонтированные розетки. Они упрощают работы по монтажу электрики.

Да и это – еще не все. В широкое распространение входит новый тренд – специальные комплекты, которые включают в себя электротехнические плинтусы, кабель каналы с крышкой, распределительные коробки, розетки и выключатели, другие электроарматурные изделия. Их использовать при прокладке электрики очень удобно — работы упрощаются.

Безусловно, не для всех стилей отделки помещения такой подход применим, но он также вполне имеет право на существование. И пользуется, кстати, постоянно растущим спросом, так как до минимума сводит грязные и сложные строительные работы при разводке кабеля. Их при монтаже электрики и так немало.

3. Другой вариант, помогающий существенно снизить расход проводов – использование для прокладки магистральных трасс поверхности потолка. Это, конечно, не избавляет от необходимости делать штробы для прокладки проводов по стенам и гнезда для установки розеток и выключателей. Но вот от распределительного щитка и до монтажных коробок провода можно крепить в гофре на специальные клипсы прямо к потолку, прокладывая трассы по кратчайшему расстоянию. Кстати, абсолютно ничего не мешает использовать и разместить сами распаечные коробки также на плоскости потолка (правда, к ним потом будет непросто добраться, если необходимо провести какие-либо ремонтные или наладочные работы с электрическим кабелем).

Правда, все это будет возможным только в том случае, если планируется монтаж подвесного или натяжного потолка, который скроет кабельную разводку. Одним словом, если есть возможность смонтировать подвесной или натяжной потолок — надо обязательно соглашаться — масса электротехнических проблем попросту «растворится». В крайнем случае, вполне реально придумать и использовать какую-нибудь оригинальную подвесную конструкцию вдоль стенки, в которой после монтажа можно будет спрятать проложенную под потолком линию проводов.

Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Продолжаем составление схемы линий электропроводки

Вернемся снова к нашей схеме электропроводки – точки, куда надо подвести электропитание для розеток, выключателей и светильников, на ней уже отмечены, но трассы пока еще не проложены. Самое время заняться этим для более простого монтажа линии впоследствии.

Как прокладываются магистрали читатель уже, наверное, понял, и применительно к своей квартире сможет определиться – будет ли это настенная прокладка электропроводки, либо можно вести на некоторых участках по кратчайшему пути, если используется пол или плоскость потока.

В нашем примере монтаж линий будет проводиться вдоль стен комнаты.

Итак, в каждом помещении должна быть своя монтажная коробка для электрики (как минимум – одна). Располагается она, как правило, на стене неподалеку от входа линии от распределительного щитка в помещение. Коробку санузла целесообразнее разместить в коридоре, чтобы контактные соединения в ней лишний раз не подвергались воздействию повышенной влажности.

На схеме электропроводки условно отметим используемые распределительные коробки оранжевыми кружками.

Можно «протянуть провода» к каждой коробке от самых дальних розеток комнаты, монтаж которых планируется. Шлейфом, то есть последовательно, розетки лучше не располагать – могут случиться падения напряжения на дальней, если перезагружены те, что лежат ближе к коробке. Лучше не поскупиться и использовать для каждой собственный кабель и купить необходимые комплектующие.

Кстати, если электрические розетки размещены «соосно» с двух сторон одной стены, можно их подключить проводами, идущими от одной коробки и расположенными в одном штробе (на нашем примере специально показана такая возможность – розетка в гостиной и в кухне). Безусловно, это позволит здорово сэкономить на прокладке штробов. В этом случае можно и использовать один общий кабель для розеток и выключателей — правда, при этом не забываем про то, что сечение провода, идущего к такому блоку, должно соответствовать суммарной возможной нагрузке.

Чтобы легче было разбираться на чертеже линий электропроводки, провода к розеткам обозначим, к примеру, красным цветом.

Сменим цвет карандаша на зеленый и «проложим» провода, ответственные за освещение – от монтажных коробок к выключателям и светильникам.

Теперь нанесем на схему электропроводки распределительный силовой щит и проложим от него «магистрали» к распаечным коробкам. Можно, конечно, ограничиться одним кабелем на каждую комнату, который будет питать и освещение, и выключатели, и розетки. Однако, мы про это уже говорили, разумнее все же разделить их на два отдельных потока с отдельными УЗО. Если, конечно, позволяют финансовые средства, так как и кабельной продукции, и автоматов, и УЗО в этом случае необходимо больше. Одним словом, решать хозяину, так как оба варианта, в принципе, допустимы.

На схеме монтажа электропроводки показан вариант объединенной электрической проводки для обеспечения электропитания и освещения (утолщенные синие линии от щита к распределительным коробкам).

И, наконец, еще один нюанс. К некоторым приборам, которые потребляют ток повышенной мощности, стоит использовать и прокладывать от распределительного щитка совершенно отдельные линии, имеющие собственные автоматы, УЗО, штробы прокладки проводов. Эти линии на всем своем протяжении не должны иметь никаких других подсоединений, ответвлений и т.п. Как правило, такие линии заканчиваются не обычной розеткой, а усиленной, особого типа. А в ряде случаев техника повышенной мощности подключаются к сети вообще не через розетки, а через установленные непосредственно рядом с ними УЗО автоматы.

На нашей схеме электропроводки квартиры сделаем отдельные линии питания от щита к технике — электрическому духовому шкафу на кухне и к бойлеру в объединенном санузле (толстые линии фиолетового цвета).

И, наконец, завершим схему линий электропроводки, начертив на ней общий ввод в квартиру с подъездного распределительного щита

Итак, схема линий электропроводки в квартире сделана, и можно начинать использовать ее практически. А прежде всего, она поможет рассчитать сколько и какого провода необходимо для монтажа новой квартирной электросети.

Можно переходить к работам «на местности» — сделать перенос чертежа реально на стены помещений, уже точно определяя места расположения коробок, линии штробов, точки подключения и установки розеток и выключателей – все основные принципы были нами оговорены, чертеж под рукой – за дело! Помните, что перед началом работ необходимо отключить электричество. Также лучше провести проверку отключения, чтобы не столкнуться с неприятностями. Когда работы по разводке закончат выполняться, потребуется провести сборку щитка.

Наверняка при проведении разметки возникнут вопросы — на какой же высоте в см от пола стоит размещать розетки и выключатели? Строгих правил здесь нет, а рекомендации расписаны в нашей публикации, специально посвященной этой проблеме — читайте подробнее.

Прочерченные на стенах линии разметки и масштабированный чертеж помогут подсчитать количество проводов для каждого участка. А вот какого сечения провода потребуются?

Какого сечения провода нужны для прокладки электропроводки?

Любая линия на нашей схеме электропроводки, выходящая с распределительного щита, оснащена автоматом соответствующей мощности и устройством защитного отключения (УЗО), со своими параметрами срабатывания при определенном токе утечки. Плюс к этому, обязательно устанавливаются общий автомат на всю квартирную сеть и общий УЗО. Все эти упомянутые величины напрямую зависят от суммарной нагрузки на каждом выделенном участке,  а затем уже они дают общий результат за всю квартиру.

Итак, зная довольно точно, какие электрические приборы будут использоваться на каждом из участков квартирной сети, можно подсчитать суммарную нагрузку на нем, определить количество УЗО и автоматов. Берутся для этого паспортные данные техники (приборов), принимается во внимание вероятность одновременной их работы, и обычным суммированием находится потребляемая мощность. Если паспортов на технику нет, то можно поискать их данные в интернете или же просто воспользоваться усредненной таблицей мощности наиболее популярных бытовых приборов и устройств:

Для расчета можно воспользоваться формулой, позволяющей определить ток потребления на каждом участке сети.

I cум = P сум / U ном

Icум – суммарный ток нагрузки на данном участке цепи.

P сум – суммарная потребляемая мощность электроприборов, одновременно включенных в цепь.

U ном – номинальное напряжение в сети (в нашем случае – это бытовое напряжение 220 В).

Если, к примеру, рассчитывается участок, на котором с большой долей вероятности будут одновременно работать компьютер (750 W), обогреватель (1,5 kW), настольная лампа 100 W, и периодически будет включаться электрочайник (еще 1,75 kW), то получим общую потребляемую мощность, доходящую в пик нагрузки до 4,1 киловатта. Подставив текущее значение в формулу, получим ток потребления электрики в 18,6 А.

При проведении профессиональных подсчетов пользуются более сложными методиками, которые учитывают еще массу всяких нюансов сети (это больше относится к трехфазной сети (сила тока — 380 вольт)). В условиях не слишком разветвленной и нагруженной однофазной домашней сети рекомендовано для страховки просто прибавить к полученному результату еще 5 ампер. В итоге в нашем примере получается 18,6 + 5 = 23,6 ≈ 24 А

Теперь остается только зайти в таблицу (приведена ниже) и найти наиболее приемлемое для монтажа сечение медного кабеля, в зависимости от того, какой вид провода будет применяться.

Нагрузка на участок электрики в приводимом примере выпадает достаточно серьезная. По таблице получается, что с такой нагрузкой справятся или три единичных провода, проложенные в общей системе электропроводки единым пучком, сечение по 2,5 мм каждый, или же один защищенный трехжильный провод с сечением жил 4 мм2.

Это – еще один аргумент в пользу того, что к каждой розетке (блоку розеток) рекомендуется прокладывать собственный кабель. Работать с проводами большого сечения, подключая их к электроарматурным устройствам или проводя их контактные соединения – очень непросто из-за  резко возрастающей жесткости.

Так ли важно рассчитывать это сечение? Может, имеет смысл проложить на всех участках примерно одинаковый провод?

Очень важно это сделать, и даже с нескольких точек зрения!

Первое. Провод слишком малого сечения может не в полной мере справляться со своей задачей. Он начнет греться, что со временем ведет к порче изоляции, нарушению контактов на клеммах или в скрутках. Это – прямой путь к короткому замыканию, то есть причине поражения электротоком или возникновения пожара в квартире, поэтому от кабеля с таким сечением для электропроводки лучше отказаться.

Второе. Хозяин квартиры переусердствовал и проложил провода избыточного сечения. Ради интереса, сходите в магазин и сравните цены на медные провода одной марки, но разного сечения, например, 1,5 и 2,5 мм. Разница вас, наверное, удивит и подвигнет на то, что все же нужно сделать расчет нагрузки, чтобы не платить лишнего за абсолютно ненужные, завышенные параметры.

Опыт квалифицированных электриков, поменявших проводку не в одной сотне квартир, дает возможность примерно изобразить домашнюю сеть в следующей картинке:

На схеме разводки линий изображены некоторые возможные участки квартирной сети, с указанием рекомендуемого сечения кабеля, примерной суммарной нагрузки, номиналом автомата защиты и порогом срабатывания (тока утечки) УЗО. Из всего многообразия кабельной продукции большинство электриков в один голос рекомендуют для электропроводки сделать выбор в пользу ВВГнг или NYM вместо просто ВВГ или ВВГ-3*х (индекс НГ говорит о том, что он изолированный, причем заключен в негорючую изоляцию). Требуется придерживаться этих рекомендаций.

Указанная схема подключения линий электропроводки – отнюдь не является догмой. Методику планирования электропроводки и ее расчета, размещения УЗО и автоматов, с которой вы ознакомились выше, никто не отменяет, так как всех нюансов в каждой отдельно взятой квартире учесть попросту невозможно.

К слову, это особенно касается современной кухни, которая в последнее время становится буквально «нафаршированной» электроникой и техникой. Достаточно только взглянуть на таблицу, чтобы увидеть, в каком диапазоне лежит и функциональность, и потребляемая мощность кухонной техники.

Чтобы подключить такую массу оборудования, приходится и применять недюжинную фантазию в части расположения его на кухне, и проводить скрупулезные расчеты мощности проводки. Посудите сами – сколь, казалось бы, непросто организовать хотя бы такое расположение розеток и выключателей света в общей схеме электропроводки:

И это, как утверждают, еще не самый «навороченный» вариант разводки линии. Тем не менее, если спокойно сесть с листом бумаги, карандашом и калькулятором, все можно очень четко и качественно просчитать для своей квартиры с учетом количества электрической техники. Это удобный метод, преимущества которого оценили многие мастера.

Итак, схему электромонтажа читатель нарисовать может, с правилами расчетов – ознакомлен, основные принципы прокладки кабельной части электропроводки ему тоже уже известны. Можно смело браться за работу, а помощниками в этом пусть станут статьи нашего портала, которые максимально подробно расскажут о приемах монтажа проводов в распределительных коробках, о типах контактных соединений, об установке розеток и выключателей, подключении мощных электрических приборов и техники и о многом другом.  Все это – в разделах «Электроприборы и освещение» и «Электрохозяйство частного дома». Рекомендации и пошаговые инструкции составляются в соответствии с требованиями ПУЭ.

И последнее замечание. Автор этой публикации в полной мере осознает, что любой преподаватель электротехники влепил бы за качество выполненных графических схем электропроводки «сочную двойку», поэтому, возможно, в комментариях появятся критические замечания по этому поводу. Однако  целью и не ставилось учить посетителей сайта приемам черчения. Главное, чтобы читатель понял принцип, пользуясь которым он сможет самостоятельно спланировать свою домашнюю электросеть, без электриков.

Видео: основные понятия о проведении самостоятельного монтажа квартирной проводки, установки УЗО и автоматов

 Для внушительного количества людей домашний ремонт является большой проблемой и тяжелым стрессом, но не бойтесь, в данной статье опытные мастера с удовольствием поделятся знаниями и подробно, пошагово, расскажут, как собственноручно провести электропроводку в квартиру своими руками. Это не сложно, будьте уверены в себе и своих силах, следуйте инструкциям, а так же помните о соблюдении техники безопасности при работе с электричеством.

Если впоследствии у вас возникнут неразрешимые сложности или непонятен какой-либо из описанных ниже шагов, то тогда разумнее обратиться за помощью к командам профессиональных электриков – ремонтников, поскольку они, используя опыт и наработанные умения, выполнят работу самостоятельно и избавят вас от терзающей неуверенности. В противном случае, Ваше подспорье – данная статья.

План – схема

Прежде чем приступить к воплощению желаемого в действительное, следует, как и во время любой другой работы, разработать план – схему, по которой вам важно ориентироваться впоследствии. В первую очередь нужно на листе изобразить план жилого помещения, а так же учесть местонахождение бытовой техники, осветительных приборов, выключателей, розеток, дверного звонка, телефонов и электрического щитка. Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать. Ошибки во время составления план – схемы на этапе строительства могут дорого обойтись.

Полезный совет:Для понятного понимания положения дел рекомендуется осветительную, и розеточную схемы рисовать на сторонних листах одного чертежа. Продумайте количество розеток и ламп, а так же местонахождение распределительного щитка, исходя из индивидуальных особенностей жилой площади.

Уделите требуемое внимание помещению с ванной, туалетом и раковиной, так как в данных комнатах присутствует повышенная влажность, соответственно, проводка в подобных местах должна быть хорошо защищенной от воздействия воды. Не лишним будет подвести к ванной комнате устройство защитного отключения, которое, в случае утечки электричества, обесточит всю комнату и спасет от внезапно нагрянувшей катастрофы.

Полезный совет:Розетки в ванной, для большей безопасности и спокойствия жителей квартиры, должны быть обязательно заземлены.

Так же, готовя план – схемы учтите мощность подключаемых в сеть электроприборов, особенно габаритных, таких как холодильник или электрическая плита. Вы рискуете пережечь слабую электропроводку и вызвать пожар, если будете использовать ее там, где требуется более качественная. Не забудьте определиться с выбором автоматического выключателя, устанавливаемого в электрический щит.

Методы монтажа.

Строители предоставляют на выбор два метода монтажа электропроводки – закрытую и открытую.

Открытой называют сеть проводов, располагаемых вдоль полов и стен с помощью специальных пластиковых трубок, а так же под плинтусами. При выборе такого типа проводки внимательно оцените факт того, что нельзя тянуть осветительные и силовые кабели в одном месте, а плинтуса лучше сделать устойчивыми к огню, чтобы, в случае неполадок в электросети, не возникло дополнительных сложностей.

Закрытой электропроводкой именуют кабели, пущенные внутрь стен, потолков и прочих ограждений. Учтите, что при выборе проводки закрытого типа вам понадобятся упрочненные кабели, устойчивые к горению, влажности и физическим повреждениям, поскольку провода, замурованные в стенах, должны безотказно работать в течение крайне обширного периода времени, и экономия денежных средств на кабелях вполне способна вылиться в новый, никому не нужный и совершенно неуместный ремонт.

Полезный совет:Еще на этапе создания план – схемы составьте список необходимых материалов и подсчитайте необходимую длину проводов, учитывая все особенности креплений и подвода контактов.

Забудьте о мысли сэкономить во время ремонта на кабелях, розетках и пластиковых трубах, поскольку Ваша задача – провести в родной дом добротную электропроводку, которая прослужит годы. Установка сомнительной продукции глубинок китайских провинций в будущем зачтется вам дополнительными расходами и растраченными впустую силами и нервами. И помните, что кабели следует располагать в вертикальной или горизонтальной плоскости, но никак не косо, за исключением прямого угла, поскольку косое расположение электропроводки создает риск разрыва кабеля и создания внештатных ситуаций.

После того, как вы определились в выборе типа электропроводки, приготовьте все необходимые инструменты и следуйте пошаговой инструкции.

Шаг первый: Штробление стен.

• Штробление – это процесс вырезания в стене небольшого канала, в котором будут располагаться электрические провода. Для выполнения данной задачи вам понадобятся соответствующие инструменты, как, например, зубило или перфоратор со сверлом по бетону. Что касается размеров канала, то он не должен превышать двух сантиметров в ширину и глубину, но исходить следует из размеров используемого кабеля.

Полезный совет:Существует множество способов вырезания каналов в бетонных стенах. Исходите из своих возможностей и наличия рабочих инструментов. Не имея болгарки с диском работы по бетону, можно использовать дрель или зубило и молоток.

Шаг второй: Прокладка трассы

• Готовясь прокладывать кабель, учтите, что проводник должен иметь запас длины, поскольку подключение проводов к розеткам, электрическому щитку и осветительным приборам, требует контакта оголенными жилами, поэтому прибавляйте к планируемой длине кабеля плюс 7-8 сантиметров. Не забудьте предварительно обесточить дом, отключив главный автомат или иными способами, а так же действуйте крайне осторожно, чтобы исключить возможность поражения электрическим током во время проведения работ.
• Установленный кабель должен прочно прилегать к стене, поэтому определитесь со способом фиксирования электропроводки в штробе. Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной.

Интересный факт:В советское время во время прокладки трасс активно использовался разведенный алебастр, который очень быстро застывал и «захватывал» провод, присоединяя его к стене. При работе с этим материалом учитывайте тот факт, что алебастр схватывается очень быстро, поэтому максимально сократите время работы с данным материалом.

Шаг третий: Фурнитура и отделка.

• Подключение фурнитуры – не требующий серьезных усилий процесс, целью которого является присоединение выключателей и розеток к протянутым по штробам проводам. Для этой цели используются специальные подрозетники и коробы.

Полезный совет:Для монтажа электросетей лучше использовать одножильный медный провод, поскольку при дальнейшем соединении проводов скрутка с одножильными проводами значительно жестче. Подключение розеток одножильным проводом так же будет надежнее альтернативных.

• Выбирая подходящую фурнитуру обращайте внимание на материал и сопроводительные бумаги, которые могли бы подтвердить их качество. И не забывайте, что электрические розетки являются устройствами повышенной пожарной опасности, поэтому не размещайте их рядом с раковинами, газовыми или электрическими плитами и ванной. Так же не подсоединяйте розетки вблизи пола, поскольку, в случае затопления последнего, может возникнуть короткое замыкание и разгореться пожар.

Полезный совет:Помните о технике безопасности при работе с электроприборами и постарайтесь учитывать все возможные ситуации, способные произойти в вашей квартире и за пределами. Помните: Вы строите на годы вперед!

• По завершению установки розеток, выключателей и прочей фурнитуры, следует заштукатурить стены, скрывая проделанную работу и приводя жилое пространство в более презентабельный вид.

Шаг четвертый: Электрический щит

• Сборка и установка электрического щита – это заключительный шаг монтажа электропроводки в квартире. Сопоставьте электрические кабели с устройствами автоматического выключения и УЗО с помощью составленной вами план – схемы. Помните, в аппаратах УЗО вводной провод подключается к верхней части, а отходящий – к распределительной коробке в нижней. С успешным выполнением данного шага монтаж электропроводки в квартире завершен, остается только подключить ее к внешнему энергоносителю, расположенному в самом жилом доме.

Интересный факт:Наличие УЗО в электрической сети не спасает от короткого замыкания и энергетических перегрузок, поэтому обязательно дополняйте цепь автоматическим выключателем.

Шаг пятый: Внешний энергоноситель.

• Подключение электричества от главного носителя в квартиру является весьма трудоемким процессом, поскольку для осуществления данной задачи Вам потребуется согласование ответственных организаций и перечень документов, разрешающих вам проводить данные операции. Нотариально заверенная схема проводки является одним из ключевых документов для получения разрешения на подключение вашей энергосети к главному носителю. «Бумажная волокита», связанная с подключением вашей квартиры к внешнему источнику электропитания может занять столько же времени, сколько занял монтаж электропроводки.

Полезный совет:Подключение вашей домашней электрической сети к внешнему энергоносителю лучше предоставить ответственным за жилое здание лицам, поскольку только им доподлинно известны все тонкости устройства подачи электропитания в доме.
